Mitsubishi Electric 800 Series User manual

800
INSTRUCTION MANUAL (STARTUP) (ENGLISH)
使用手册 ( 导入篇 )( 中文 )
取扱説明書（導入編）（日本語）
HEAD OFFICE: TOKYO BUILDING 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN
F800
FR-F820-00046(0.75K)-04750(110K)
FR-F840-00023(0.75K)-06830(315K)
このたびは、三菱電機汎用インバータをご採用いただき、誠にありがとうございます｡
この取扱説明書（導入編）と同梱CD-ROM内の情報は、ご使用いただく場合の取扱い、留意点について述べて
あります。
機器の知識、安全の情報そして注意事項のすべてについて習熟してからご使用ください。
なお、この取扱説明書（導入編）と同梱CD-ROMは、ご使用になるお客様の手元に届くようご配慮をお願いい
たします。
Thank you for choosing this Mitsubishi Electric Inverter.
This Instruction Manual (Startup) and the enclosed CD-ROM give handling information and precautions for use of
this product.
Do not use this product until you have a full knowledge of the equipment, safety information and instructions.
Please forward this Instruction Manual (Startup) and the enclosed CD-ROM to the end user.
非常感谢您选择三菱电机通用变频器。
本使用手册(导入篇)与附带CD-ROM内的信息，包括有变频器使用时的操作说明和注意事项。
在熟悉机器的知识,安全信息以及全部有关注意事项以后使用。
请将本使用手册(导入篇)与附带CD-ROM送至使用本产品的客户手中为盼。
三菱電機 汎用 インバータ
INVERTER
お断りなしに仕様を変更することがありますのでご了承ください
Specifications subject to change without notice.
IB(名)-0600545-E(2111)MEEPrintedinJapan
形名 FR-F800
取扱説明書（導入編）
形名コード 1A2-P80

1
取扱説明書（導入編）（日本語）
─目 次─
1 インバータの据付けと注意事項 ............................................................................................ 3
2 配線について........................................................................................................................... 4
3 基本操作................................................................................................................................... 9
4 インバータを使用したシステムのフェールセーフについて............................................ 11
5 インバータ使用上の注意...................................................................................................... 11
この取扱説明書（導入編）は、ご使用いただく場合の取り扱い、留
意点について述べてあります。
なお、この取扱説明書（導入編）は、ご使用になるお客様の手元に
届くようご配慮をお願いいたします。
感電防止のために
火災防止のために
傷害防止のために
諸注意事項
次の注意事項についても十分留意ください。取り扱いを誤った場合
には思わぬ故障・けが・感電などの原因となることがあります。
据付、操作、機能などの詳細は取扱説明書（詳細編）を参照してください。
取扱説明書(詳細編)は同梱CD-ROM内のPDFデータでご覧いただくことができます。
また、右記からPDFデータのダウンロードも可能です。
安全上の注意
据付け、運転、保守、点検の前に必ずこの取扱説明書（導入編）
とその付属書類をすべて熟読し、正しくご使用ください。機器の
知識、安全の情報そして注意事項のすべてについて習熟してから
ご使用ください。
据付け、操作、保守点検は必ず専門の技術者が行ってください。
専門の技術者とは次のすべてを満たした方をいいます。
・適切な技術訓練を受けた方または電気設備に従事できる免許を
持った方。
お住まいの地域の三菱電機で適切な技術訓練が受けられるかご
注意ください。日時、開催場所につきまして営業窓口にお問合
せください。
・安全制御システムへ接続された保護装置( 例 :ライトカーテン )
の操作マニュアルを入手できる方。また、それらのマニュアル
を熟読、熟知している方。
この取扱説明書（導入編）では、安全注意事項のランクを「警
告」、｢注意｣として区分してあります。
取扱いを誤った場合に、危険な状況が起こりえ
て、死亡または重傷を受ける可能性が想定される
場合。
取扱いを誤った場合に、危険な状況が起こりえ
て、中程度の傷害や軽傷を受ける可能性が想定さ
れる場合および物的損害だけの発生が想定される
場合。
なお、 に記載した事項でも、状況によっては重大な結
果に結びつく可能性があります。いずれも重要な内容を記載してい
ますので必ず守ってください。
警告
インバータ通電中は表面カバーや配線カバーをはずさないでください。
また、表面カバーや配線カバーをはずした状態で運転しないでください。
高電圧の端子および充電部が露出していますので感電の原因となります。
電源 OFF 時でも配線作業・定期点検以外では表面カバーをはずさないで
ください。インバータ内部は充電されており感電の原因となります。
配線作業や点検は、操作パネルの表示が消灯したことを確認し、電源遮
断後 10 分以上経過したのちに、テスタなどで電圧を確認してから行っ
てください。電源を遮断した後しばらくの間はコンデンサが高圧で充電
されていて危険です。
200V クラスインバータは保護接地 D 種以上、400V クラスインバータは
保護接地 C 種以上の接地工事を行ってください。400V クラスインバー
タは、EN 規格に適合する場合、中性点接地された電源で使用してくださ
い。
配線作業や点検は専門の技術者が行ってください。
本体を据え付けてから配線してください。感電、傷害の原因になります。
濡れた手で M ダイヤルおよびキーを操作しないでください。感電の原因
になります。
電線は傷つけたり、無理なストレスをかけたり、重いものを載せたり、
挟み込んだりしないでください。感電の原因になります。
通電中に冷却ファンの交換は行わないでください。通電中に冷却ファン
の交換を行うと危険です。
濡れた手で基板に触れたり、ケーブル類の抜き差しをしないでください。
感電の原因となります。
主回路コンデンサ容量を測定する場合、電源 OFF 時にモータへ約 1s 間、
直流電圧を印加します。感電の原因となりますので、電源 OFF 直後は、
モータ端子等に触れないでください。
警告
注意
注意
警告
PM モータは、回転子に高性能マグネットを内蔵した同期電動機のため、
インバータの電源を切った状態でもモータが回っている間は、モータの
端子には高電圧が発生しています。配線、保守点検はモータが停止して
いることを確認して行ってください。ファン・ブロワなどモータが負荷
に回される用途では、インバータの出力側に低圧手動開閉器を接続し、
開閉器を開いて、配線、保守点検を行ってください。感電のおそれがあ
ります。
注意
インバータは、穴の開いていない（インバータのフィンなどに背面から
触れられないよう）不燃性の壁などに取り付けてください。可燃物への
取付けおよび可燃物近くへの取付けは、火災の原因になります。
インバータが故障した場合は、インバータの電源を遮断してください。
大電流が流れ続けると火災の原因になります。
直流端子 P/+、N/- に抵抗器を直接接続しないでください。火災の原因
になります。
取扱説明書（詳細編）に記載の日常点検および定期点検を必ず実施して
ください。点検を怠って使用し続けると破裂・破損・火災の原因になり
ます。
注意
各端子には取扱説明書（詳細編）に決められた電圧以外は印加しないで
ください。破裂・破損などの原因になります。
端子接続を間違えないでください。破裂・破損などの原因になります。
極性（＋−）を間違えないでください。破裂・破損などの原因になりま
す。
通電中や電源遮断後のしばらくの間は、インバータは高温になりますの
で触らないでください。火傷の原因になります。
注意
運搬・据付けについて
開梱時にナイフやカッターなどを使用する場合は、刃先でけがをしない
ように安全手袋を着用してください。
製品の重さに応じて正しい方法で運搬してください。けがの原因になり
ます。
製品の上に乗ったり重いものを載せないでください。
制限以上の多段積をおやめください。
運搬時は表面カバーを持たないでください。落下や故障することがあり
ます。
据付け時にインバータを落下させてけがをしないよう注意してください。
インバータの重量に十分に耐えられる面に据付けてください。
高温面には据付けないでください。
インバータの据付け方向は必ずお守りください。
インバータが落下しないように、ねじでしっかりと固定して据付けてく
ださい。
損傷、部品が欠けているインバータを据え付け、運転しないでください。
インバータ内部にねじ・金属片などの導電性異物や油などの可燃性異物
が混入しないようにしてください。
インバータは精密機器ですので、落下させたり、強い衝撃を与えないよ
うにしてください。
LD 定格の周囲温度は− 10 〜＋ 50 ℃（凍結のないこと）、SLD 定格の周囲
温度は− 10 〜＋ 40 ℃（凍結のないこと）でご使用ください。インバー
タ故障の原因になります。
周囲湿度は 95％RH 以下（結露のないこと）でご使用ください。イン
バータ故障の原因になります。（詳細は 3 ページを参照してください。）

2
 FR-F840-185K(04320) 以上は 2.9m/s2以下です。
 DoS：過剰な負荷をかけたり脆弱性をついたりする事でサービスを妨
害すること、およびその状態
注意
運搬・据付けについて
保存温度（輸送時などの短時間に適用できる温度）は− 20 〜＋ 65 ℃でご
使用ください。インバータ故障の原因になります。
屋内（腐食性ガス、引火性ガス、オイルミスト・じんあいのないこと）
でご使用ください。インバータ故障の原因になります。
標高 2500m 以下・5.9m/s2以下、振動 10 〜 55Hz（X、Y、Z 各方向）
でご使用ください。インバータ故障の原因になります。（1000m を超え
る標高に設置する場合、500m ごとに 3％の定格電流低減が必要です。）
木製梱包材の消毒・除虫対策のくん蒸剤に含まれるハロゲン系物質
（フッ素、塩素、臭素、ヨウ素など）が弊社製品に侵入すると故障の原因
となります。梱包の際は、残留したくん蒸成分が弊社製品に侵入しない
ように注意するか、くん蒸以外の方法（熱処理など）で消毒・除虫対策
をしてください。なお、木製梱包材の消毒・除虫対策は梱包前に実施し
てください。
配線について
インバータの出力側には、進相コンデンサやサージ吸収器・ラジオノイ
ズフィルタを取り付けないでください。過熱・焼損の恐れがあります。
出力側（端子 U、V、W）は正しく接続してください。モータが逆回転に
なります。
電源を切った状態でも、PM モータが回転している間は PM モータ接続端
子 U、V、W には高電圧が発生していますので、必ず PM モータが停止
していることを確認して行ってください。感電のおそれがあります。
PM モータを商用電源に絶対に接続しないでください。PM モータの入力
端子 (U、V、W) に商用電源を印加すると PM モータが焼損します。
PM モータはインバータの出力端子 (U、V、W) と接続してください。
試運転調整について
運転前に各パラメータの確認・調整を行ってください。機械によっては
予期せぬ動きとなる場合があります。
警告
使用方法について
リトライ機能を選択するとトリップ時に突然再始動しますので近寄らな
いでください。
操作パネルの STOP/RESET キーを押した場合でも、機能設定状態によ
り出力停止しない場合がありますので、緊急停止を行う回路（電源遮断
および緊急停止用機械ブレーキ動作など）、スイッチは別に用意してくだ
さい。
運転信号を入れたままアラームリセットを行うと突然再始動しますので、
運転信号が切れていることを確認してから行ってください。
PMモータが負荷側から回されモータの最大回転速度を超える用途には使
用できません。
3 相誘導電動機もしくは PM モータ以外の負荷には使用しないでくださ
い。インバータ出力に他の電気機器を接続すると、機器が破損すること
があります。
トルク制御時に、予備励磁を実施した場合（LX 信号、X13 信号）、始動
指令（STF または、STR）が入力されていない状態でも、モータが低速
で回転することがあります。また、始動指令を入力した状態で、速度制
限値＝ 0 とした場合も、モータが低速で回転することがあります。モー
タが回転しても安全上問題のないことを確認して、予備励磁を実施して
ください。
改造は行わないでください。
取扱説明書（詳細編）に記載のない部品取外し行為は行わないでくださ
い。故障や破損の原因になります。
注意
使用方法について
電子サーマルではモータの過熱保護ができない場合があります。外部
サーマル、PTC サーミスタによる過熱保護を合わせて設置することを推
奨します。
電源側の電磁接触器でインバータを頻繁に始動・停止しないでください。
インバータの寿命が短くなります。
ノイズフィルタなどにより電磁障害の影響を小さくしてください。イン
バータの近くで使用される電子機器に障害を与える恐れがあります。
高調波抑制のための対策を行ってください。インバータから発生する電
源高調波によって、進相コンデンサや発電機が過熱・損傷する恐れがあ
ります。
400V 級モータをインバータ駆動する場合、絶縁強化したモータを使用
するか、サージ電圧を抑制するような対策を実施してください。配線定
数に起因するサージ電圧がモータの端子に発生し、その電圧によって
モータの絶縁を劣化させることがあります。
パラメータクリア、オールクリアを行った場合、運転前に必要なパラ
メータを再設定してください。各パラメータが初期値に戻ります。
インバータは容易に高速運転の設定ができますので、設定変更にあたっ
てはモータや機械の性能を十分確認しておいてからお使いください。
インバータのブレーキ機能では停止保持ができません。別に保持装置を
設置ください。
長期保存後にインバータを運転する場合は、点検、試験運転を実施して
ください。
静電気による破損を防ぐため、本製品に触れる前に、身体の静電気を取
り除いてください。
インバータ 1台に複数台の PMモータを接続して使用することはできま
せん。
PM モータ制御時は PM モータ以外の同期モータ、誘導モータ、誘導同期
モータは使用できません。
誘導モータ制御設定（初期設定）のまま PM モータを接続したり、PM
モータ制御設定のまま誘導モータを接続しないでください。故障の原因
となります。
PM モータ使用時に、出力側の開閉器を閉じる場合は、インバータの電源
を ON した後に行ってください。
エマージェンシードライブを実行すると、異常が発生しても運転を継続
したり、リトライ動作を繰り返すため、インバータおよびモータが破損、
焼損する可能性があります。エマージェンシードライブ機能の使用後、
通常運転で再始動する場合は、インバータおよびモータに異常がないこ
とを確認してください。
注意
使用方法について
ネットワーク経由による外部機器からの不正アクセス、DoS 攻撃、コ
ンピュータウイルス、その他のサイバー攻撃に対して、インバータおよ
びシステムのセキュリティ (可用性、完全性、機密性 )を保つ必要があ
る場合は、ファイアウォールや VPN の設置、コンピュータへのアンチ
ウイルスソフト導入などの対策を盛り込んでください。DoS 攻撃、不正
アクセス、コンピュータウイルス、その他のサイバー攻撃により発生す
るインバータおよびシステムトラブル上の諸問題に対して、当社はその
責任を負いません。
異常時の処置について
インバータやインバータを制御する外部機器が故障しても機械、装置が
危険な状態にならないよう、非常ブレーキなどの安全バックアップ装置
を設けてください。
インバータ入力側のブレーカがトリップした場合は、配線の異常（短絡
など）、インバータ内部部品の破損などが考えられます。ブレーカがト
リップした原因を特定し、原因を取り除いたうえで再度ブレーカを投入
してください。
保護機能が動作したときは、原因の処置を行ってから、インバータをリ
セットして、運転を再開してください。
保守点検・部品の交換について
インバータの制御回路はメガーテスト（絶縁抵抗測定）を行わないでく
ださい。故障の原因となります。
廃棄について
産業廃棄物として処置してください。
一般的注意
本取扱説明書に記載されている全ての図解は、細部を説明するためにカ
バーまたは安全のための遮断物を取りはずした状態で描かれている場合
がありますので、製品を運転するときは必ず規定どおりのカバーや遮断
物を元どおりに戻し、取扱説明書（詳細編）に従って運転してください。
なお、PM モータにつきましては、PM モータの取扱説明書をご覧くだ
さい。

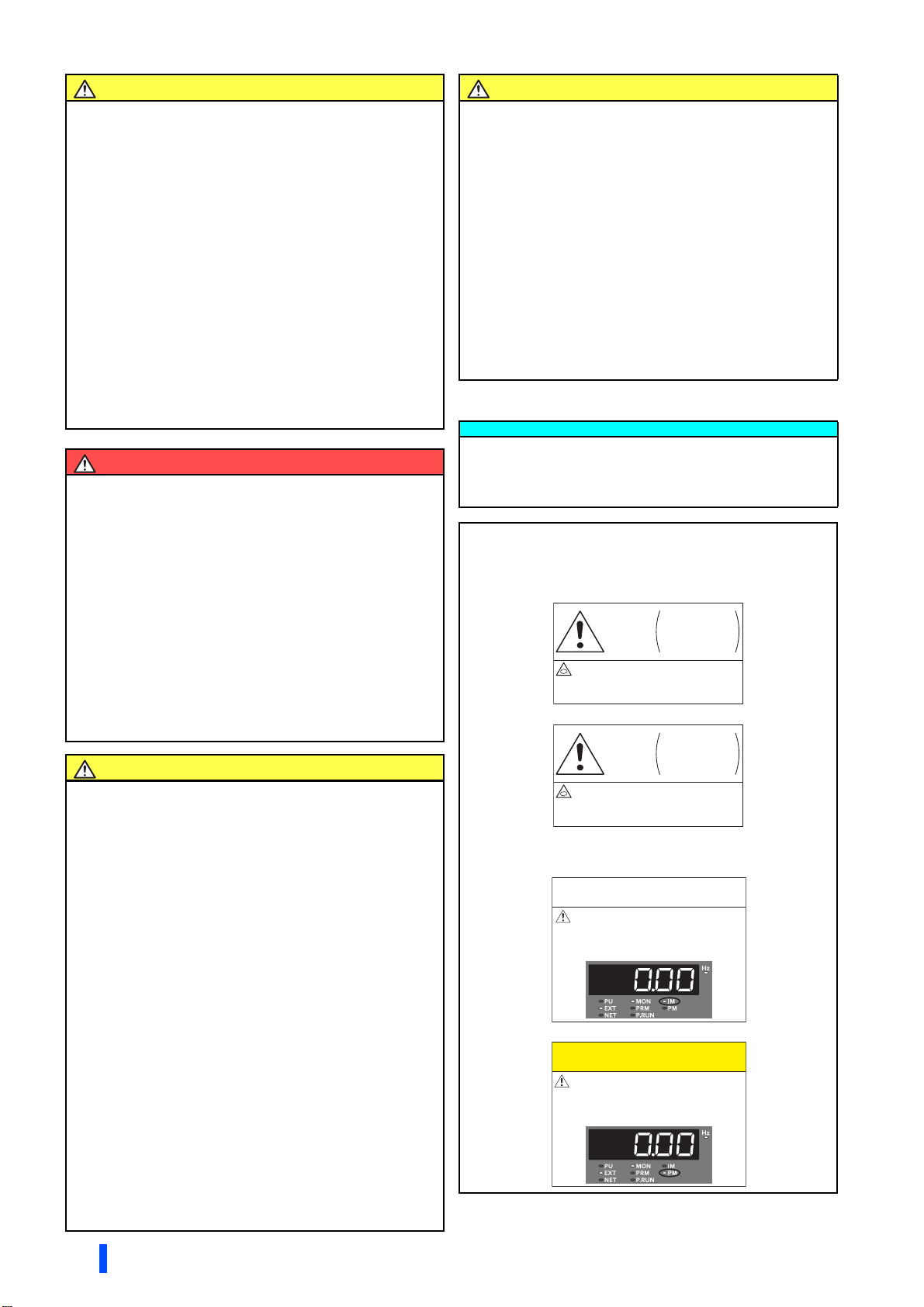

注意ラベルの貼り付け
三菱電機インバータをご使用いただくに際して、安全確保のための警告表
示です。パラメータ設定で、｢リトライ機能｣｢瞬停再始動」を選択した場合
には、下記のラベルをコピーして貼り付けてください。
リトライ機能を選択した場合
瞬停再始動を選択した場合
モータ制御表示ラベル
モータ制御設定と異なったモータを接続しないように、下記のラベルをコ
ピーして貼り付けてください。
注意
リトライ機 能
選択中
モータ、機械に近寄らないでくだ
さい。アラーム発生時に突然（所
定時間経過後）始動します。
注意
瞬停再始動
選択中
モータ、機械に近寄らないでくだ
さい。瞬時停電発生時に突然（リ
セット時間経過後）始動します。
誘導モータ設定
誘導モータ制御用の設定になっています。
誘導モータ制御時は、IMランプが点灯し
ています。
PMモータを運転しないでください。
PMモータ設定
PMモータ制御用の設定になっています。
PMモータ制御時は、ＰＭランプが点灯し
ています。
誘導モータを運転しないでください。

インバータの据付けと注意事項 3
1インバータの据付けと注意事項
インバータ形名
 タイプにより仕様が異なります。主な差異を下表に示します。
 対応容量は FR-F820-7.5K(00340) 以上、FR-F840-7.5K(00170) 以上です。
NOTE
• この取扱説明書に記載するインバータ形名は、適用モータ容量と定格電流値を併記して説明しています。（例）FR-F820-0.75K(00046)
インバータの設置
インバータの設置環境
据付け前に、下表の環境条件を満たしていることを確認してください。
 輸送時などの短時間に適用できる温度です。
 1000m を超える標高に設置する場合、500m ごとに 3％の定格電流低減が必要です。
 FR-F840-185K(04320) 以上は 2.9m/s2以下です。
 インバータユニットの発熱量については、取扱説明書（詳細編）を参照してください。
タイプ モニタ出力 初期設定
内蔵 EMC フィルタ 制御ロジック 定格周波数 Pr.19基底周波数電圧 Pr.570多重定格選択
FM（端子 FM 搭載品） 端子 FM:パルス列出力
端子 AM:アナログ電圧出力（DC0 〜 ±10V） OFF シンクロジック 60Hz 9999（電源電圧と同じ） 1（LD 定格）
CA（端子 CA 搭載品） 端子 CA:アナログ電流出力（DC0 〜 20mA）
端子 AM:アナログ電圧出力（DC0 〜 ±10V） ON ソースロジック 50Hz 8888（電源電圧の 95%） 0（SLD 定格）
盤面取付けの場合 • 強度のある面に垂直に、ねじでしっかりとインバータを据え付けてください。
• 十分なスペースを確保して冷却対策を行ってください。
• インバータが直射日光、高温、多湿にさらされる場所を避けてください。
• インバータは不燃性の壁面に据え付けてください。
• 複数台収納する場合は、並列に据え付けて冷却対策を行ってください。
• インバータを据え付ける盤を設計または製作する場合は、盤に据え付ける機器類の発熱や使用場所の環境などを
十分考慮してください。
 FR-F820-5.5K(00250) 以下、FR-F840-5.5K(00126) 以下は 1cm 以上です。
 FR-F820-30K(01250) 以下、FR-F840-30K(00620) 以下は、周囲温度 40 ℃以下（SLD 定格の場合は、周囲温度
30 ℃以下）で使用する場合には密着取付け（間隔 0cm）できます。
 FR-F840-185K(04320) 以上の冷却ファン交換には前面に 30cm 以上のスペースが必要です。ファン交換について
は、 取扱説明書（詳細編）を参照してください。
項目 内容
周囲温度 
LD 定格 − 10 〜＋ 50 ℃（凍結のないこと）
SLD 定格 − 10 〜＋ 40 ℃（凍結のないこと）
周囲湿度 基板コーティング（IEC60721-3-3:19943C2/3S2 適合）あり :95％RH 以下（結露のないこと）、
基板コーティングなし :90％RH 以下（結露のないこと）
保存温度 −20〜＋65℃
雰囲気 屋内（腐食性ガス、引火性ガス、オイルミスト・じんあいのないこと）
標高 2500m 以下 
振動 5.9m/s2以下 、10 〜 55Hz（X、Y、Z 各方向）
 

 




 



   














容量名板
インバータ形名
製造番号
定格名板
,1387;;;;;
02'(/)5).
287387;;;;;
6(5,$/;;;;;;;;;
0$'(,1;;;;;
入力定格
出力定格
製造番号
インバータ形名
生産国
 
 













∗1,∗2

∗1,∗2



∗1,∗3





測定位置
測定位置
インバータ
5cm 5cm
5cm

4配線について
端子結線図
2配線について
2.1 端子結線図
FM タイプ
 FR-F820-75K(03160) 以上、FR-F840-75K(01800) 以上は、オプションの DC リアクトル（FR-HEL）を必ず接続してください。（DC リアクトルは取扱説明書
（詳細編）を参照し、適用モータ容量に合わせて選定してください。）
DC リアクトルを接続する場合に、端子 P1 と P/+ の間に短絡片が取り付けられているときは、短絡片を外してから DC リアクトルを取り付けてください。（FR-
F820-75K(03160) 以上、FR-F840-75K(01800) 以上には短絡片はありません。）
 制御回路別電源にする場合は、R1/L11、S1/L21 短絡片を外してください。
 入力端子割付（Pr.178 〜 Pr.189）によって端子機能変更可能です。（17 ページ参照）
 端子 JOG はパルス列入力端子としても使用します。JOG/ パルスの選択は Pr.291 で行います。
 アナログ入力仕様切換（Pr.73 ､ Pr.267）によって変更可能です。電圧入力にする場合は、電圧 / 電流入力切換スイッチを OFF、電流入力にする場合は、ON にしてく
ださい。端子 10、2 は PTC 入力端子としても使用します。（Pr.561）（取扱説明書（詳細編）参照）
 周波数設定変更の頻度が高いときは 2W1kΩ を推奨します。
 端子 PR、PX、P3は使用しないでください。また、短絡片の有無はインバータにより異なります。（6 ページ参照）
 出力端子割付（Pr.195 ､ Pr.196）によって端子機能変更可能です。（17 ページ参照）
 出力端子割付（Pr.190 〜 Pr.194）によって端子機能変更可能です。（17 ページ参照）
 端子 F/C(FM) は、Pr.291 でオープンコレクタ出力のパルス列出力にすることができます。
 操作パネルで目盛校正するときは不要です。
 初期状態では機能が割り付けられていません。Pr.186CS 端子機能選択で機能を割り付けてください。（17 ページ参照）
NOTE
• ノイズによる誤動作を防止するため、信号線は動力線と 10cm 以上離してください｡また、主回路配線の入力側と出力側は分離してください。
• 配線時にインバータ内部に電線の切りくずを残さないでください。電線の切りくずは、異常、故障、誤動作の原因になります。インバータはいつもきれいにしてお
いてください。制御盤などに取付け穴をあけるときは、切粉などがインバータに入らないよう注意してください。
• 電圧 / 電流入力切換スイッチを適切に設定してください。設定が異なると異常、故障、誤動作の原因になります。



R/L1
S/L2
T/L3
R1/L11
S1/L21
PC













 10E
10
2

2
3
1



1
4








 
F/C
(FM)
SD





C1
B1
A1
U
V
W
P1




 


AM
5














 

主回路
C2
B2
A2





 

TXD+
終端抵抗
TXD-
RXD+
RXD-
GND
(SG)




















STF
STR
STP(STOP)
RH
RM
RL
JOG
RT
MRS
RES
AU
CS
SD
RUN
SU
IPF
OL
FU
SE

(+)
(-)
5




VCC
(+)
(-)






 

 
PX  PR  N/-P/+
制御回路



ON
OFF
42










So
(SO)
SOC





S1
S2
PC
SD
SIC
+24

 SD
P1 P3 PR N/-P/+












24V
24V




端子結線図
配線について 5
CA タイプ
 FR-F820-75K(03160) 以上、FR-F840-75K(01800) 以上は、オプションの DC リアクトル（FR-HEL）を必ず接続してください。（DC リアクトルは取扱説明書
（詳細編）を参照し、適用モータ容量に合わせて選定してください。）
DC リアクトルを接続する場合に、端子 P1 と P/+ の間に短絡片が取り付けられているときは、短絡片を外してから DC リアクトルを取り付けてください。（FR-
F820-75K(03160) 以上、FR-F840-75K(01800) 以上には短絡片はありません。）
 制御回路別電源にする場合は、R1/L11、S1/L21 短絡片を外してください。
 入力端子割付（Pr.178 〜 Pr.189）によって端子機能変更可能です。（17 ページ参照）
 端子 JOG はパルス列入力端子としても使用します。JOG/ パルスの選択は Pr.291 で行います。
 アナログ入力仕様切換（Pr.73 ､ Pr.267）によって変更可能です。電圧入力にする場合は、電圧 / 電流入力切換スイッチを OFF、電流入力にする場合は、ON にしてく
ださい。端子 10、2 は PTC 入力端子としても使用します。（Pr.561）（取扱説明書（詳細編）参照）
 周波数設定変更の頻度が高いときは 2W1kΩ を推奨します。
 端子 PR、PX、P3は使用しないでください。また、短絡片の有無はインバータにより異なります。（6ページ参照）
 出力端子割付（Pr.195 ､ Pr.196）によって端子機能変更可能です。（17 ページ参照）
 出力端子割付（Pr.190 〜 Pr.194）によって端子機能変更可能です。（17 ページ参照）
 初期状態では機能が割り付けられていません。Pr.186CS 端子機能選択で機能を割り付けてください。（17 ページ参照）
NOTE
• ノイズによる誤動作を防止するため、信号線は動力線と 10cm 以上離してください｡また、主回路配線の入力側と出力側は分離してください。
• 配線時にインバータ内部に電線の切りくずを残さないでください。電線の切りくずは、異常、故障、誤動作の原因になります。インバータはいつもきれいにしてお
いてください。制御盤などに取付け穴をあけるときは、切粉などがインバータに入らないよう注意してください。
• 電圧 / 電流入力切換スイッチを適切に設定してください。設定が異なると異常、故障、誤動作の原因になります。



R/L1
S/L2
T/L3
R1/L11
S1/L21






 




C1
B1
A1
U
V
W
P1






主回路
C2
B2
A2





STF
RUN
SU
IPF
OL
FU
SE







 
PX  PR  N/-P/+
制御回路






 


 

AM
5


So
(SO)
SOC
 10E
10
2

2
3
1



1
4





 


 






(+)
(-)
5
(+)
(-)

 













TXD+
終端抵抗
TXD-
RXD+
RXD-
GND
(SG)




VCC 







S1
S2
PC
SD
SIC
PC





















STR
STP(STOP)
RH
RM
RL
JOG
RT
MRS
RES
AU
CS
SD
制御回路
+24

 SD
F/C
(CA)
P1 P3 PR  N/-P/+












24V


24V

ON
OFF
42

6配線について
主回路端子
2.2 主回路端子
主回路端子と接地端子の電線サイズなど
電圧降下が 2％以下となるように推奨の電線サイズを選定してください。
インバータとモータ間の配線距離が長い場合は、特に低速時、主回路ケーブルの電圧降下によりモータのトルクが低下します。
配線長が 20m の場合の選定例を下記に示します｡
LD 定格（Pr.570多重定格選択＝ 1）の場合
• 200V クラス（220V 受電の場合）
• 400V クラス（440V 受電の場合）
 FR-F820-55K(02330) 以下、FR-F840-55K(01160) 以下は、連続最高許容温度 75 ℃の電線（HIV 電線（600V 二種ビニル絶縁電線）など）のサイズです。周囲温
度 50 ℃以下、配線距離は 20m 以下を想定しています。
FR-F820-75K(03160) 以上、FR-F840-75K(01800) 以上は、連続最高許容温度 90 ℃以上の電線（LMFC（難燃性可とう性架橋ポリエチレン絶縁電線）など）
のサイズです。周囲温度 50 ℃以下、制御盤内の配線を想定しています。
 200V クラス全容量と FR-F840-45K(00930) 以下は、連続最高許容温度 75 ℃の電線（THHW 電線）のサイズです。周囲温度 40 ℃以下、配線距離は 20m 以下を想定
しています。
FR-F840-55K(01160) 以上は、連続最高許容温度 90 ℃の電線（THHN 電線）のサイズです。周囲温度 40 ℃以下、制御盤内の配線を想定しています。
（アメリカ合衆国またはカナダで使用する場合は、15 ページを参照してください。）
 FR-F820-18.5K(00770) 以下と FR-F840-45K(00930) 以下は、連続最高許容温度 70 ℃の電線（PVC 電線）のサイズです。周囲温度 40 ℃以下、配線距離は 20m 以
下を想定しています。
FR-F820-22K(00930) 以上と FR-F840-55K(01160) 以上は、連続最高許容温度 90 ℃の電線（XLPE 電線）のサイズです。周囲温度 40 ℃以下、制御盤内の配線
を想定しています。
（主に欧州で使用する場合の選定例です。）
 端子ねじサイズは、R/L1、S/L2、T/L3、U、V、W、P/+、N/-、P1、接地用ねじサイズを示します。
FR-F820-22K(00930) 以上の接地用ねじサイズは（ ）内の値となります。
FR-F840-132K(03250)、FR-F840-160K(03610) のオプション接続用 P/+ ねじサイズは（ ）内の値となります。
FR-F840-185K(04320) 以上の接地用ねじサイズは（ ）内の値となります。
適用インバータ形名 端子ねじ
サイズ
締付
トルク
N・m
圧着端子 電線サイズ
HIV 電線など（mm2） AWG/MCM PVC 電線など（mm2）
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W P/+ ､
P1 接地線
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W 接地線
FR-F820-0.75K(00046) 〜
2.2K(00105) M4 1.52-42-4222214142.52.52.5
FR-F820-3.7K(00167) M4 1.5 5.5-4 5.5-4 3.5 3.5 3.5 3.5 12 12 4 4 4
FR-F820-5.5K(00250) M4 1.5 5.5-4 5.5-4 5.5 5.5 5.5 5.5 10 10 6 6 6
FR-F820-7.5K(00340) M5 2.5 14-5 5.5-5 14 5.5 14 5.5 6 10 16 6 16
FR-F820-11K(00490) M5 2.5 14-5 14-5 14 14 14 866161616
FR-F820-15K(00630) M5 2.5 22-5 22-5 22 22 22 14 4 4 25 25 16
FR-F820-18.5K(00770) M6 4.4 38-6 22-6 38 22 38 14 2 4 35 25 25
FR-F820-22K(00930) M8(M6) 7.8 38-8 38-8 38 38 38 22 2 2 35 35 25
FR-F820-30K(01250) M8(M6) 7.8 60-8 60-8 60 60 60 22 1/0 1/0 50 50 25
FR-F820-37K(01540) M8(M6) 7.8 80-8 60-8 80 60 80 22 3/0 1/0 70 70 35
FR-F820-45K(01870) M10(M8) 26.5 100-10 100-10 100 100 100 38 4/0 4/0 95 95 50
FR-F820-55K(02330) M10(M8) 26.5 100-10 100-10 100 100 100 38 4/0 4/0 95 95 50
FR-F820-75K(03160) M12(M8) 46 150-12 150-12 125 125 125 38 250 250 120 120 ―
FR-F820-90K(03800) M12(M8) 46 150-12 150-12 150 150 150 38 2×4/0 2×4/0 150 150 ―
FR-F820-110K(04750) M12(M8) 46 100-12 100-12 150 150 2×100 60 2×4/0 2×4/0 2×95 2×95 ―
適用インバータ形名 端子ねじ
サイズ
締付
トルク
N・m
圧着端子 電線サイズ
HIV 電線など（mm2） AWG/MCM PVC 電線など（mm2）
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W P/+ ､
P1 接地線
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W 接地線
FR-F840-0.75K(00023) 〜
3.7K(00083) M4 1.52-42-4222214142.52.52.5
FR-F840-5.5K(00126) M4 1.5 2-4 2-4 2 2 3.5 3.5 12 14 2.5 2.5 4
FR-F840-7.5K(00170) M4 1.5 5.5-4 5.5-4 3.5 3.5 3.5 3.5 12 12 4 4 4
FR-F840-11K(00250) M4 1.5 5.5-4 5.5-4 5.5 5.5 5.5 5.5 10 10 6 6 10
FR-F840-15K(00310) M5 2.5 8-5 5.5-5 8 5.5 8 5.5 8 10 10 6 10
FR-F840-18.5K(00380) M5 2.5 14-5 8-5 14 8 14 868161016
FR-F840-22K(00470) M6 4.4 14-6 14-6 14 14 22 14 6 6 16 16 16
FR-F840-30K(00620) M6 4.4 22-6 22-6 22 22 22 14 4 4 25 25 16
FR-F840-37K(00770) M6 4.4 22-6 22-6 22 22 22 14 4 4 25 25 16
FR-F840-45K(00930) M8 7.8 38-8 38-8 38 38 38 22 1 2 50 50 25
FR-F840-55K(01160) M8 7.8 60-8 60-8 60 60 60 22 1/0 1/0 50 50 25
FR-F840-75K(01800) M8 7.8 60-8 60-8 60 60 60 22 1/0 1/0 50 50 25
FR-F840-90K(02160) M10 26.5 60-10 60-10 60 60 80 22 1/0 1/0 50 50 25
FR-F840-110K(02600) M10 26.5 80-10 80-10 80 80 80 22 3/0 3/0 70 70 35
FR-F840-132K(03250) M10(M12) 26.5 100-10 100-10 100 100 100 38 4/0 4/0 95 9550
FR-F840-160K(03610) M10(M12) 26.5 150-10 150-10 125 125 150 38 250 250 120 120 70
FR-F840-185K(04320) M12(M10) 46 150-12 150-12 150 150 150 38 300 300 150 15095
FR-F840-220K(04810) M12(M10) 46 100-12 100-12 2×100 2×100 2×100 60 2×4/0 2×4/0 2×95 2×95 95
FR-F840-250K(05470) M12(M10) 46 100-12 100-12 2×100 2×100 2×125 60 2×4/0 2×4/0 2×95 2×95 95
FR-F840-280K(06100) M12(M10) 46 150-12 150-12 2×125 2×125 2×125 60 2×250 2×250 2×120 2×120 120
FR-F840-315K(06830) M12(M10) 46 150-12 150-12 2×150 2×150 2×150 60 2×300 2×300 2×150 2×150 150

主回路端子
配線について 7
SLD 定格（Pr.570多重定格選択＝ 0）の場合
• 200V クラス（220V 受電の場合）
• 400V クラス（440V 受電の場合）
 200V クラス全容量と FR-F840-55K(01160) 以下は、連続最高許容温度 75 ℃の電線（HIV 電線（600V 二種ビニル絶縁電線）など）のサイズです。周囲温度 50 ℃以
下、配線距離は 20m 以下を想定しています。
FR-F840-75K(01800) 以上は、連続最高許容温度 90 ℃以上の電線（LMFC（難燃性可とう性架橋ポリエチレン絶縁電線）など）のサイズです。周囲温度 50 ℃以
下、制御盤内の配線を想定しています。
 200V クラス全容量と FR-F840-45K(00930) 以下は、連続最高許容温度 75 ℃の電線（THHW 電線）のサイズです。周囲温度 40 ℃以下、配線距離は 20m 以下を想定
しています。
FR-F840-55K(01160) 以上は、連続最高許容温度 90 ℃の電線（THHN 電線）のサイズです。周囲温度 40 ℃以下、制御盤内の配線を想定しています。
（アメリカ合衆国またはカナダで使用する場合は、15 ページを参照してください。）
 FR-F820-22K(00930) 以下と FR-F840-45K(00930) 以下は、連続最高許容温度 70 ℃の電線（PVC 電線）のサイズです。周囲温度 40 ℃以下、配線距離は 20m 以下
を想定しています。
FR-F820-30K(01250) 以上と FR-F840-55K(01160) 以上は、連続最高許容温度 90 ℃の電線（XLPE 電線）のサイズです。周囲温度 40 ℃以下、制御盤内の配線
を想定しています。
（主に欧州で使用する場合の選定例です。）
 端子ねじサイズは、R/L1、S/L2、T/L3、U、V、W、P/+、N/-、P1、接地用ねじサイズを示します。
FR-F820-22K(00930) 以上の接地用ねじサイズは（ ）内の値となります。
FR-F840-132K(03250)、FR-F840-160K(03610) のオプション接続用 P/+ ねじサイズは（ ）内の値となります。
FR-F840-185K(04320) 以上の接地用ねじサイズは（ ）内の値となります。
線間電圧降下は次式で算出できます。
線間電圧降下 [V] ＝ × 電線抵抗 [mΩ/m]× 配線距離 [m]× 電流 [A] ／ 1000
配線距離が長い場合や低速側での電圧降下（トルク減少）を少なくしたい場合は太い電線径をご使用ください。
NOTE
• 端子ねじは規定トルクで締め付けてください。締め付けが緩いと、短絡・誤動作の原因になります。締め過ぎると、ねじやユニットの破損による短絡・誤動作の原
因になります。
• 電源およびモータ配線の圧着端子は絶縁スリーブ付のものを推奨します。
適用インバータ形名 端子ねじ
サイズ
締付
トルク
N・m
圧着端子 電線サイズ
HIV 電線など（mm2） AWG/MCM PVC 電線など（mm2）
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W P/+ ､
P1 接地線
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W 接地線
FR-F820-0.75K(00046) 〜
2.2K(00105) M4 1.52-42-4222214142.52.52.5
FR-F820-3.7K(00167) M4 1.5 5.5-4 5.5-4 3.5 3.5 3.5 3.5 12 12 4 4 4
FR-F820-5.5K(00250) M4 1.5 5.5-4 5.5-4 5.5 5.5 5.5 5.5 10 10 6 6 6
FR-F820-7.5K(00340) M5 2.5 14-5 8-5 14 8 14 5.5 6 8 16 10 16
FR-F820-11K(00490) M5 2.5 14-5 14-5 14 14 14 8 6 6 16 16 16
FR-F820-15K(00630) M5 2.5 22-5 22-5 22 22 22 14 4 4 25 25 16
FR-F820-18.5K(00770) M6 4.4 38-6 22-6 38 22 38 14 2 4 50 25 25
FR-F820-22K(00930) M8(M6) 7.8 38-8 38-8 38 38 38 22 2 2 50 50 25
FR-F820-30K(01250) M8(M6) 7.8 60-8 60-8 60 60 60 22 1/0 1/0 50 50 25
FR-F820-37K(01540) M8(M6) 7.8 80-8 80-8 80 80 80 22 3/0 3/0 70 70 35
FR-F820-45K(01870) M10(M8) 26.5 100-10 100-10 100 100 100 38 4/0 4/0 95 95 50
FR-F820-55K(02330) M10(M8) 26.5 100-10 100-10 100 100 100 38 4/0 4/0 95 95 50
FR-F820-75K(03160) M12(M8) 46 150-12 150-12 125 125 125 38 250 250 120 120 ―
FR-F820-90K(03800) M12(M8) 46 100-12 100-12 150 150 150 38 2×4/0 2×4/0 2×95 2×95 ―
FR-F820-110K(04750) M12(M8) 46 100-12 100-12 2×100 2×100 2×100 60 2×4/0 2×4/0 2×95 2×95 ―
適用インバータ形名 端子ねじ
サイズ
締付
トルク
N・m
圧着端子 電線サイズ
HIV 電線など（mm2） AWG/MCM PVC 電線など（mm2）
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W P/+ ､
P1 接地線
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W 接地線
FR-F840-0.75K(00023) 〜
3.7K(00083) M4 1.52-42-4222214142.52.52.5
FR-F840-5.5K(00126) M4 1.5 2-4 2-4 2 2 3.5 3.5 12 14 2.5 2.5 4
FR-F840-7.5K(00170) M4 1.5 5.5-4 5.5-4 3.5 3.5 3.5 3.5 12 12 4 4 4
FR-F840-11K(00250) M4 1.5 5.5-4 5.5-4 5.5 5.5 5.5 5.5 10 10 6 6 10
FR-F840-15K(00310) M5 2.5 8-5 5.5-5 8 5.5 8 5.5 8 10 10 6 10
FR-F840-18.5K(00380) M5 2.5 14-5 8-5 14 8 14 8 6 8 16 10 16
FR-F840-22K(00470) M6 4.4 14-6 14-6 14 14 22 14 6 6 16 16 16
FR-F840-30K(00620) M6 4.4 22-6 22-6 22 22 22 14 4 4 25 25 16
FR-F840-37K(00770) M6 4.4 22-6 22-6 22 22 22 14 4 4 25 25 16
FR-F840-45K(00930) M8 7.8 38-8 38-8 38 38 38 22 1 2 50 50 25
FR-F840-55K(01160) M8 7.8 60-8 60-8 60 60 60 22 1/0 1/0 50 50 25
FR-F840-75K(01800) M8 7.8 60-8 60-8 60 60 60 22 1/0 1/0 50 50 25
FR-F840-90K(02160) M10 26.5 80-10 80-10 80 80 80 22 3/0 3/0 70 70 35
FR-F840-110K(02600) M10 26.5 100-10 100-10 100 100 100 38 4/0 4/0 95 95 50
FR-F840-132K(03250) M10(M12) 26.5 150-10 150-10 125 125 150 38 250 250 120 120 70
FR-F840-160K(03610) M10(M12) 26.5 150-10 150-10 150 150 150 38 300 300 150 150 95
FR-F840-185K(04320) M12(M10) 46 100-12 100-12 2×100 2×100 2×100 60 2×4/0 2×4/0 2×95 2×95 95
FR-F840-220K(04810) M12(M10) 46 100-12 100-12 2×100 2×100 2×125 60 2×4/0 2×4/0 2×95 2×95 95
FR-F840-250K(05470) M12(M10) 46 150-12 150-12 2×125 2×125 2×125 60 2×250 2×250 2×120 2×120 120
FR-F840-280K(06100) M12(M10) 46 150-12 150-12 2×150 2×150 2×150 60 2×300 2×300 2×150 2×150 150
FR-F840-315K(06830) M12(M10) 46 200-12 200-12 2×200 2×200 2×200 100 2×350 2×350 2×185 2×185 2×95

8配線について
制御回路端子
2.3 制御回路端子
配線時の注意事項
• 制御回路端子への接続線の電線サイズは 0.3 〜 0.75 ㎜ 2を推奨します。
• 配線長は 30m（端子 FM は、200m）以下で使用してください。
• 制御回路の入力信号は微小電流のため接点を入れる場合には接触不良を防止するために微小信号用接点を2個以上並列
か、またはツイン接点を使用してください。
• ノイズの影響を受けないよう、制御回路端子への接続線はシールド線またはツイスト線を使用し、かつ主回路、強電
回路（200V リレーシーケンス回路を含む）と分離して配線することが必要です。制御回路端子へ配線する電線の
シールド線は、各端子のコモン端子に接続してください。ただし、端子 PC に外部電源を接続する場合、シールド線
は、外部電源のマイナス側に接続してください。制御盤などに直接接地しないでください。
• 異常出力端子 (A1 ､ B1 ､ C1、A2 ､ B2 ､ C2) には、リレーコイルやランプなどを必ず介してください。
• 出力端子にリレーコイルを接続する場合はサージ吸収機能付き（還流ダイオード付き）のものを使用してください。電圧印加方向を間違えるとインバータ
が損傷します。またダイオードの接続方向など誤配線に注意してください。
• インバータの端子 SD を外部電源の 0V 端子とは接続しないでください。（シンクロジック）
配線方法
• 棒端子の市販品例（2019 年 4 月時点。電話番号は予告なしに変更される場合があります。）
 電線被覆の厚い MTW 電線に対応した絶縁スリーブ付棒端子です。
 端子 A1、B1、C1、A2、B2、C2 にのみ使用可能です。
電線サイズ
（mm2）
棒端子形式 メーカ名 圧着工具形名 お問い合わせ
絶縁スリーブ付 絶縁スリーブなし UL 電線用 
0.3 AI0,34-10TQ ー ー
フエニックス・
コンタクト（株） CRIMPFOX6 052-589-3810
0.5 AI0,5-10WH ー AI0,5-10WH-GB
0.75 AI0,75-10GY A0,75-10 AI0,75-10GY-GB
1 AI1-10RD A1-10 AI1-10RD/1000GB
1.25、1.5 AI1,5-10BK A1,5-10 AI1,5-10BK/1000GB
0.75（2 本用） AI-TWIN2×0,75-10GY ー ー
電線サイズ
（mm2）棒端子品番 キャップ品番 メーカ名 圧着工具品番 お問い合わせ
0.3 〜 0.75 BT0.75-11 VC0.75 （株）ニチフ NH69 052-857-2722
（名古屋営業所）
微小信号用接点 ツイン接点
RUN
SE
電源
DC24V
または
12V
インバータ
RA

操作パネル (FR-DU08)
基本操作 9
3基本操作
3.1 操作パネル (FR-DU08)
No. 名称 内容
(a) Mダイヤル
三菱電機インバータのダイヤルを表します。周波数設定、パラ
メータの設定値を変更します。
押すことで下記表示が可能です。
・モニタモード時の設定周波数表示（Pr.992で変更可能）
・校正時の現在設定値表示
・アラーム履歴モード時の順番表示
(b) MODEキー
各モードを切り換えます。
[PU/EXT]キーと同時押しすることで運転モードの簡単設定モー
ドへ移行します。
長押し（2s）で操作ロックが行えます。Pr.161＝0（初期値）
ではキーロックモード無効です。（参照）
(c) SETキー
各設定を確定します。
運転中に押すとモニタ内容が変わります。
（Pr.52、Pr.774〜Pr.776の設定によりモニタ項目の変更が可能で
す。）
(d) ESCキー ひとつ前の画面に戻ります。
長押しするとモニタモードに戻ります。
(e) PU/EXT
キー
PU運転モード、PUJOG運転モード、外部運転モードを切り換え
ます。
[MODE]キーと同時押しすることで運転モードの簡単設定モード
へ移行します。
PU停止解除も行います。
(a)
(b)
(c)
(d)
(e)

10 基本操作
操作パネル (FR-DU08)
3.1.1 基本操作（出荷設定時）
 運転モードについての詳細は取扱説明書（詳細編）を参照してください。
 モニタ内容は変更できます。（取扱説明書（詳細編）参照）
 詳細は取扱説明書（詳細編）を参照してください。
 アラーム履歴についての詳細は取扱説明書（詳細編）を参照してください。
 USB メモリを接続した場合は、USB メモリモードが表示されます。USB メモリモードの詳細は、取扱説明書（詳細編）を参照してください。
  


外部運転モード∗1（電源投入時）
出力周波数モニタ（電源投入時）
∗2
∗5
PU運転モード∗1 PUJOG運転モード∗1
出力電流モニタ∗2 出力電圧モニタ∗2









 


  
パラメータコピー
初期値変更リスト
IPM初期設定
パラメータクリア パラメータオールクリア アラーム履歴クリア
パラメータ自動設定
トレース機能∗3
アラーム履歴1∗4 アラーム履歴2∗4
PIDゲインチューニング ∗3
アラーム履歴8∗4
機能別パラメータ設 定
  


インバータ使用上の注意 11
4インバータを使用したシステムのフェールセーフについて
インバータは保護機能により異常を検出した場合、保護機能が動作し異常出力信号 (ALM) を出力します。しかし、検出回路や出力回路が故障した場合など、
インバータ異常時に異常出力信号が出力されないことがあります。メーカとしては品質には万全を期しておりますが、何らかの原因によりインバータが故障
した場合に機械の破損など事故につながらないようにインバータの各種状態出力信号を利用したインタロックをとるとともに、インバータが故障した場合を
想定し、インバータを介さず、インバータ外部にてフェールセーフが可能なシステム構成を検討してください。
インバータの各種状態出力信号を利用したインタロック方法
インバータの各種状態出力信号を組み合わせて利用し、下表の方法によりインタロックをとることで、インバータの異常を検出することが可能です。
インバータ外部でのバックアップ方法
インバータの各種状態信号によるインタロックをとったとしても、インバータ自身の故障の状況により、必ずしも十分とはいえない場合があります。例えば、
インバータの異常出力信号、始動信号と RUN 信号出力を使用したインタロックをとっていた場合でも、インバータの CPU が故障するとインバータに異常が
発生しても異常出力信号は出力されず、RUN 信号は出力されたままということがあります。
システム重要度に応じて、モータ速度を検出する速度検出器やモータ電流を検出する電流検出器を設け、下記のチェックを行うなどのバックアップシステム
を検討してください。
• 始動信号と実動作のチェック
インバータへの始動信号と速度検出器の検出速度、または電流検出器の検出電流を比較し、インバータへ始動信号を入力している時にモータが回転している
ことやモータに電流が流れていることをチェックします。なお、始動信号が OFF してもインバータが減速し、モータが停止するまでの期間は、モータは回転
しているため、モータ電流も流れています。論理チェックは、インバータの減速時間を考慮したシーケンスとしてください。また、電流検出器を用いる場合
は、３相分の電流を確認されることを推奨します。
• 指令速度と実動作速度のチェック
インバータへの速度指令と速度検出器の検出速度を比較し実動作速度に差が無いかをチェックします。
5インバータ使用上の注意
FR-F800 シリーズインバータは信頼性の高い製品ですが、誤った周辺回路の組み方や、運転・取り扱い方法によっては製品寿命を縮めたり、破損させること
があります。運転に際しては必ず次の事項を再確認の上で使用してください。
• 電源およびモータ配線の圧着端子は絶縁スリーブ付きのものを推奨します。
• 電源がインバータの出力端子 (U ､ V ､ W) に印加されるとインバータが破損します。このような配線は絶対にしないでください。
• 配線時にインバータ内部に電線の切りくずを残さないでください。
電線の切りくずは、異常、故障、誤動作の原因になります。インバータはいつもきれいにしておいてください。
制御盤などに取付け穴をあけるときは、切粉などがインバータに入らないよう注意してください。
• 電圧降下が 2％以下となるような電線サイズで配線してください。
インバータとモータ間の配線距離が長い場合は、特に低周波数出力時、主回路ケーブルの電圧降下によりモータのトルクが低下します。
推奨の電線サイズについては 6ページを参照してください。
• 総配線長は規定の長さ以下で使用してください。
特に長距離の配線をする場合、配線の浮遊容量による充電電流の影響を受けて、高応答電流制限機能の低下や、インバータの出力側に接続した機器の誤動
作、不具合が生じることがありますので、総配線長には注意してください。（6 ページ参照）
• 電波障害について
インバータの入出力（主回路）には高周波成分を含んでおり、インバータの近くで使用される通信機器（AM ラジオなど）に電波障害を与える場合があり
ます。この場合には EMC フィルタを入れる（EMC フィルタ入切コネクタを ON にする）ことによって障害を小さくすることができます。（取扱説明書
（詳細編）3 章参照）
• 軸受電食について
インバータでモータを駆動する場合は、原理上モータ軸受部に軸電圧が発生するので、配線方法、負荷や運転状態、インバータ設定状態（高キャリア周波
数、EMC フィルタ ON）により、稀に軸受電食が発生することがあります。モータ側の対策は、ご使用モータの営業窓口までご照会ください。
インバータ側の対策事例は、以下のとおりです。
・キャリア周波数を下げる
・EMC フィルタを OFF にする
・インバータ出力側にコモンモードフィルタ  を追加する（EMC フィルタの ON/OFF に関わらず有効）
 推奨コモンモードフィルタ：ファインメット ®コモンモードチョーク用コア FT-3KMFシリーズ（日立金属株式会社製）
ファインメットは日立金属株式会社の登録商標です。
• インバータの出力側には進相用コンデンサやサージキラー、ラジオノイズフィルタを取り付けないでください。
インバータトリップやコンデンサ、サージキラーの破損を引き起こします。接続されている場合は取り外してください。
• 電源を遮断した後しばらくの間はコンデンサが高圧で充電されていて危険です。
インバータ内部の点検を行う場合は電源を遮断した後でも、しばらくの間は平滑コンデンサが高圧状態にありますので、電源遮断後 10 分以上経過した後
にインバータ主回路端子 P/+ と N/- の間の電圧が十分に降下したことをテスタなどで確認してから行ってください。
インタロック方法 確認方法 使用する信号 参照ページ
インバータ保護機能動作 異常接点の動作確認
負論理設定による回路故障の検出 異常出力信号（ALM 信号） 取扱説明書（詳細編）5 章
インバータ稼動状態 運転準備完了信号確認 運転準備完了信号（RY 信号） 取扱説明書（詳細編）5 章
インバータ運転状態 始動信号と運転中信号の論理チェック 始動信号（STF 信号、STR 信号）
運転中信号（RUN 信号） 取扱説明書（詳細編）5 章
インバータ運転状態 始動信号と出力電流の論理チェック 始動信号（STF 信号、STR 信号）
出力電流検出信号（Y12 信号） 取扱説明書（詳細編）5 章
 
 





12 インバータ使用上の注意
• 操作パネルが EV を表示している場合は、24V 外部電源を OFF してから配線作業を行ってください。
• インバータ出力側での短絡、地絡はインバータモジュールを破損することがあります。
• 周辺回路不備による短絡の繰返し、あるいは結線不備、モータの絶縁抵抗低下による地絡はインバータモジュールを破損することがありますのでイン
バータ運転前には回路の絶縁抵抗を十分確認してください。
• インバータ出力側の対地絶縁、相間絶縁は電源投入前に十分確認してください。
特に古いモータの場合、雰囲気の悪い場所の場合にはモータの絶縁抵抗などの確認を確実に行ってください。
• インバータ入力側の電磁接触器でインバータの始動・停止をしないでください。
入力側電磁接触器による頻繁な開閉は、電源投入時の突入電流の繰り返しにより、コンバータ部の寿命（開閉寿命は 100 万回程度）を短くするので、避け
る必要があります。インバータの始動停止は必ず始動信号（STF、STR 信号の ON/OFF）で行ってください。（4 ページ参照）
• インバータ入出力信号回路には許容電圧を超えた電圧を印加しないでください。
インバータ入出力信号回路に許容電圧を超えた電圧を加えたり、極性を間違えると入出力用素子が破損することがあります。特に速度設定用ボリュームの
接続を間違って端子 10E と端子 5 の間が短絡されることのないよう配線を確認の上でご使用願います。
• 停電後の復電で機械の再始動防止が必要な場合にはインバータの入力側に電磁接触器を設けるとともに、始動信号が ON しないようなシーケンスとしてく
ださい。
始動信号（始動スイッチ）が保持されたままであると、復電でインバータは自動的に再始動します。
• インバータ入力側電磁接触器 (MC) の設置目的
インバータ入力側は次のような目的で MC を設置してください。（選定については、取扱説明書（詳細編）2 章を参照してください。）
• インバータ保護機能動作時、あるいは駆動装置異常時（非常停止操作など）にインバータを電源から開放する場合。
• 停電によってインバータ停止後、復電時自然再始動による事故を防止する場合。
• 保守、点検作業の安全性確保のためインバータを電源から切り離す場合。
運転中に非常停止する場合は、インバータ入力側電流に対して JEM1038-AC-3 級定格使用電流で選定してください。
• インバータ出力側電磁接触器の取扱い
インバータとモータ間の電磁接触器はインバータ、モータ共に停止中に切り換えてください。インバータ運転中に OFF → ON した場合、インバータの過
電流保護などが動作します。誘導モータ使用時に、商用電源への切換えなどのために MC を設ける場合は、インバータとモータが停止してからMCを切り
換えてください。
PM モータは、回転子に高性能マグネットを内蔵した同期電動機のため、インバータの電源を切った状態でもモータが回っている間は、モータの端子には
高電圧が発生しています。配線、保守点検はモータが停止していることを確認して行ってください。ファン・ブロワなどモータが負荷に回される用途で
は、インバータの出力側に低圧手動開閉器を接続し、開閉器を開いて、配線、保守点検を行ってください。感電のおそれがあります。
• インバータから発生するノイズ対策について
アナログ信号によりモータの回転速度を可変して使用する場合において、インバータから発生するノイズにより周波数設定信号が変動しモータの回転速度
が安定しないような場合、次の対策が有効です。
• 信号線と動力線 ( インバータの入出力線 ) の平行布線や束ね配線は避ける。
• 信号線を動力線 ( インバータの入出力線 ) から極力離す。
• 信号線にシールド線を使用する。
• 信号線にフェライトコア ( 例 :ZCAT3035-1330 TDK 製 ) を設ける。
• 過負荷運転に関する注意事項
インバ−タにて運転・停止の繰返し頻度が高い運転を行う時に、大電流が繰り返し流れる事により、インバ−タのトランジスタ素子の温度の上昇・下降が
繰り返され、熱疲労により寿命が短くなる場合があります。熱疲労には電流の大きさが影響していますので、拘束電流や始動電流などを小さくすることに
より、寿命を延ばすことが可能になります。電流を小さくすることにより寿命を延ばすことが可能ですが、電流自体を小さくするとトルク不足になり、始
動できない場合もありますので、誘導モータ使用時は、インバ−タの容量を大きくして（2 ランクアップ程度まで）、PM モータ使用時は、インバータと
PM モータ両方の容量を大きくして、電流に対して余裕を持たせることも対策となります。
• 仕様・定格が機械、システムの要求に適合しているか十分に確認してください。
• 汎用モータ使用時に商用切換運転を行なう場合、商用切換えの MC1 と MC2 の電気的および機械的なインタロッ
クを確実にとってください。
誤結線のほかに右図のような商用切換回路があるときに切換え時のアークやシーケンスミスによるチャタリン
グなどで電流の回り込みが生ずるとインバータが破損します。
（PM モータは、商用運転できません。）


 

 









付録 13
付録
付録 1 欧州指令に対するための注意事項
欧州指令とは、EU 加盟国の国別の規制を統一し、EU 内で安全性が保証された製品の流通を円滑にする目的で発行された指令です。
1996 年に欧州指令の一つである EMC 指令への適合証明が法的に義務付けられています。また、1997 年からは欧州指令の一つである低電圧指令への適合も
法的に義務付けられています。EMC 指令および低電圧指令に適合していると製造者が認める製品には、製造者が自ら適合を宣言し、CE マーク  を表示す
る必要があります。
• EU 域内販売責任者
EU 域内販売責任者は下記の通りです。
会社名 :MitsubishiElectricEuropeB.V.
住所 :Mitsubishi-Electric-Platz1,40882Ratingen,Germany
EMC 指令について
本インバータは、EMC 指令への適合を自己宣言し、CE マーク  を表示しています。
• EMC 指令 :2014/30/EU
• 準拠規格 :EN61800-3:2004+A1:2012(Secondenvironment/PDSCategory"C3")
• 本インバータは、家庭用施設に電力を供給する低電圧公共配電系統での使用を想定していません。住宅地で使用する場合には、使用環境に適合するように
適切な対策を講じてください。
• 低電圧公共配電系統で使用すると、無線周波数障害が予想されます。
• 設置者は、緩和装置の推奨など、設置および使用の手引きを提供してください。
注:
Firstenvironment
住居用建築物に給電している低圧主電源に直接接続している建築物や施設を含む環境。直接接続とは、建築物間に中間トランスがないことをいう。
Secondenvironment
住居用建築物に給電している低圧主電源に直接接続されない建築物や施設を含む環境。
注意事項
本インバータは、EMC フィルタを有効にし、下記事項にしたがって据付け、配線してください。
• 本インバータには、カテゴリ C3 の EMC フィルタが内蔵されています。EMC フィルタを有効にしてください。（詳細は、取扱説明書（詳細編）参照）
• インバータは接地された電源に接続してください。
• EMCInstallationManual（資料番号 BCN-A21041-204）、テクニカルニュース（MF-S-114、115）に記載のモータと制御ケーブルを指示にした
がって設置してください。
• 内蔵 EMC フィルタが十分に機能するように、モータのケーブル長は 20m 以下にしてください。
• インバータが組み込まれた最終システムとして、EMC 指令に適合することを確認してください。
低電圧指令について
本インバータは低電圧指令（準拠規格EN61800-5-1）への適合を自己宣言し、インバータに CE マークを貼り付けます。
注意事項抜粋
• 機器を接地せずに、漏電ブレーカのみで感電保護の代わりとしないでください。機器は確実に接地してください。
• 接地端子には単独配線してください（1 つの端子に 2 本以上の配線はしないでください）。
• 接地電線と 6 ページの電線サイズは、下記の条件で使用してください。
・周囲温度 :40 ℃最大
条件が異なる場合は、EN60204-1、IEC60364-5-52 に規定された電線を使用してください。
• 接地線の接続は、すずメッキ（亜鉛を含まないメッキであること。）有の圧着端子を使用してください。ネジ締め時には、ねじ山を壊さないように注
意してください。
低電圧指令適合品として使用の場合は、6ページの PVC 電線で接地してください。
• ノーヒューズブレーカ、電磁接触器は、EN もしくは IEC 規格に準拠したものをお使いください。
• 本製品は、保護接地導体に直流電流が流れることがありますので、残留電流保護デバイス（RCD）または残留電流モニタ（RCM)を使用する場合、
タイプ B の RCD または RCM を電源側に接続してください。
• インバータは IEC60664 に規定された過電圧カテゴリ II（電源の接地条件に関わらず使用可能）、過電圧カテゴリ III（中性点接地された電源のみ使用可能
400V クラスのみ）・汚損度 2 以下の条件で使用してください。FR-F820 シリーズのインバータを使う場合は、入力側に絶縁トランスを接続してください。
・FR-F820-30K(01250) 以上、FR-F840-37K(00770) 以上 (IP00) のインバータを汚損度 2 の環境で使用するためには、IP2X 以上の制御盤に、イン
バータを設置してください。
・汚損度 3 の環境で使用するためには、IP54 以上の制御盤に、インバータを設置してください。
・FR-F820-22K(00930) 以下、FR-F840-30K(00620) 以下 (IP20) のインバータを汚損度 2 の環境で、盤外で使用する場合には、同梱のファンカ
バー固定用ねじにてファンカバーを固定してください。
• インバータの入出力の配線は EN60204-1、IEC60364-5-52 に規定された線径、線種をお使いください。








FR-F820-2.2K(00105) 〜 5.5K(00250)
FR-F840-3.7K(00083)、5.5K(00126) FR-F820-7.5K(00340) 〜 22K(00930) FR-F840-7.5K(00170) 〜 30K(00620)

14 付録
• リレー出力（端子記号 A1 ､ B1 ､ C1 ､ A2 ､ B2 ､ C2）の使用容量は、DC30V ､ 0.3A としてください。( リレー出力は、インバータ内部回路と基礎絶縁され
ています。)
• 4ページで示された制御回路端子は主回路に対して安全に絶縁されています。
• 環境（詳細は 3 ページ参照）
 1000m を超える標高に設置する場合、500m ごとに 3％の定格電流低減が必要です。
分岐回路保護について
クラス T、クラス J、クラス CC、クラス L タイプのヒューズまたは、UL489 配線用遮断器（MCCB）を使用してください。
FR-F820 シリーズの場合は、クラス T、クラス J、クラス CC タイプのヒューズまたは、UL489 配線用遮断器（MCCB）を使用してください。（EN も
しくは IEC 規格に準拠したものをお使いください。）
 USNationalElectricalCode の最大許容定格値です。設置ごとに正確な値を選定してください。
短絡定格
• 200V クラス
このインバータは 100kArms 以下の正弦波電流、最大 240V が供給可能な電源での使用に適合しています。
• 400V クラス
このインバータは 100kArms 以下の正弦波電流、最大 500V が供給可能な電源での使用に適合しています。
モータ過負荷保護
モータ過負荷保護として電子サーマル機能を使用する場合は、Pr.9電子サーマルにモータ定格電流を設定してください。
NOTE
• 電子サーマルの内部熱積算値は、インバータの電源リセットおよび、リセット信号の入力により初期値にリセットされます。不必要なリセットや電源遮断は避けて
ください。
• 1 台のインバータで複数台のモータを運転する場合や多極モータ、特殊モータを運転する場合などは、インバータとモータ間に外部サーマルリレー (OCR) を設置し
てください。外部サーマルリレーの設定はモータ定格名板の電流値に線間漏れ電流（取扱説明書（詳細編）参照）を加味してください。
• 低速運転する場合は、モータの冷却能力が低下するため、サーマルプロテクタまたは、サーミスタ内蔵モータを使用してください。
• インバータとモータの容量の差が大きく、設定値が小さくなるとき、電子サーマルの保護特性が悪くなります。このような場合は、外部サーマルリレーを使用して
ください。
• 特殊モータは電子サーマルでは保護できません。外部サーマルを使用してください。
• 電子サーマルでは、モータ温度を直接測定した過熱検出は行えません。
• 本製品に電子サーマルメモリ保持機能はありません。
欧州 RoHS 指令について
本インバータは欧州 RoHS 指令（2011/65/EU）への適合を宣言し、インバータに CE マークを貼り付けます。
運転中 保 存 輸送中
周囲温度 LD 定格 :− 10 〜＋ 50 ℃/SLD 定格 :− 10 〜＋ 40 ℃ − 20 〜＋ 65 ℃ − 20 〜＋ 65 ℃
湿度 95％RH 以下 95％RH 以下 95％RH 以下
標高 2500m 2500m 10000m
FR-F820-[] 0.75K
(00046)
1.5K
(00077)
2.2K
(00105)
3.7K
(00167)
5.5K
(00250)
7.5K
(00340)
11K
(00490)
15K
(00630)
18.5K
(00770)
ヒューズ定格電圧 (V) 240V 以上
ヒューズ許容定
格(A)
力率改善リアクトルなしの場合 15 20 30 40 60 80 150 175 200
力率改善リアクトル付きの場合 15 20 20 30 50 70 125 150 200
配線用遮断器（MCCB）最大許容定格 (A) 15 15 25 40 60 80 110 150 190
FR-F820-[] 22K
(00930)
30K
(01250)
37K
(01540)
45K
(01870)
55K
(02330)
75K
(03160)
90K
(03800)
110K
(04750)
ヒューズ定格電圧 (V) 240V 以上
ヒューズ許容定
格(A)
力率改善リアクトルなしの場合 225 300 350 400 500 ー ー ー
力率改善リアクトル付きの場合 200 250 300 350 400 500 600 700
配線用遮断器（MCCB）最大許容定格 (A) 225 300 350 450 500 700 900 1000
FR-F840-[] 0.75K
(00023)
1.5K
(00038)
2.2K
(00052)
3.7K
(00083)
5.5K
(00126)
7.5K
(00170)
11K
(00250)
15K
(00310)
18.5K
(00380)
22K
(00470)
30K
(00620)
37K
(00770)
ヒューズ定格電圧 (V) 500V以上
ヒューズ許容定
格(A)
力率改善リアクトルなしの場合 6 10 15 20 30 40 70 80 90 110 150 175
力率改善リアクトル付きの場合 6 10 10 15 25 35 60 70 90 100 125 150
配線用遮断器（MCCB）最大許容定格 (A) 15 15 15 20 30 40 60 70 90 100 150 175
FR-F840-[] 45K
(00930)
55K
(01160)
75K
(01800)
90K
(02160)
110K
(02600)
132K
(03250)
160K
(03610)
185K
(04320)
220K
(04810)
250K
(05470)
280K
(06100)
315K
(06830)
ヒューズ定格電圧 (V) 500V 以上
ヒューズ許容定
格(A)
力率改善リアクトルなしの場合 200 250 ーーーーーーーーーー
力率改善リアクトル付きの場合 175 200 250 300 350 400 500 600 700 800 900 1000
配線用遮断器（MCCB）最大許容定格 (A) 225250450450500ーーーーーーー
電子サーマル動作特性（LD定格） モータの過負荷を検出し、インバータの出力トランジスタの動作を止め出力
停止します。（動作特性を左図に示します）
• 三菱電機定トルクモータを使用する場合
(1) Pr.71＝ 1、13 〜 16、50、53、54 に設定してください。（低速
域で 100％連続トルク特性になります。）
(2) Pr.9にモータの定格電流を設定します。
 Pr.9にインバータ定格出力電流の 50％の値（電流値）を設定したと
き
 ％値はインバータ定格出力電流に対応する％を表します。モータ定
格電流に対する％ではありません。
 三菱電機定トルクモータ専用の電子サーマルを設定したときは、
6Hz 以上の運転においてこの特性曲線となります。
 トランジスタ保護動作は冷却フィンの温度により動作します。運転
状況によっては 120% 未満で動作することがあります。







 
   









Pr.9
∗1, 2
Pr.9
∗2




Pr.9





∗3

∗3



   

∗4

付録 15
付録 2 UL ､ cUL についての注意事項
（準拠規格UL508C,CSAC22.2No.274-13）
据付け
盤内使用の製品として認定を取得しています。
インバータの周囲温度、湿度、雰囲気が仕様を満足するように盤を設計してください｡（3 ページ参照）
分岐回路保護について
アメリカ合衆国内に設置する場合は NationalElectricalCode および現地の規格に従って、クラス T、クラス J、クラス CC、クラス L タイプのヒュー
ズ、UL489 配線用遮断器（MCCB）または TypeE コンビネーションモータコントローラを使用してください。
カナダ国内に設置する場合は CanadianElectricalCode および現地の規格に従って、クラス T、クラス J、クラス CC、クラス L タイプのヒューズ、
UL489 配線用遮断器（MCCB）または TypeE コンビネーションモータコントローラを使用してください。
FR-F820 シリーズの場合は、クラス T、クラス J、クラス CC タイプのヒューズ、UL489 配線用遮断器（MCCB）または TypeE コンビネーションモー
タコントローラを使用してください。
 USNationalElectricalCode の最大許容定格値です。設置ごとに正確な値を選定してください。
 使用電線サイズに適合した定格の配線用遮断器を選定してください。
 UL、cULに適合するためには以下の製品を使用してください。
 TypeE コンビネーションモータコントローラは、480Y/277V以下で、最大供給電流が 50kA または 25kA 以下の電源での使用に適合しています。
 TypeE コンビネーションモータコントローラとはマニュアルモータスタータと短絡表示ユニット UT-TU と電源側端子カバー UT-CV3 を組み合わせた製品です。
電源、モータへの配線
電線の許容電流は NationalElectricalCode(Article310)を参照してください。NationalElectricalCode(Article430)に従い定格電流値の 125%を許容できる
電線サイズを選定してください。
インバータの入力 (R/L1 ､ S/L2 ､ T/L3)、出力 (U ､ V ､ W) 端子への配線は、UL認定の銅のより線（定格 75℃）、丸形圧着端子を使用してください。圧着端子は、
端子メーカ推奨の圧着工具にて圧着してください。
短絡定格
• 200V クラス
このインバータは 100kArms 以下の正弦波電流、最大 240V が供給可能な電源での使用に適合しています。
• 400V クラス
このインバータは 100kArms 以下の正弦波電流、最大 500V が供給可能な電源での使用に適合しています。
FR-F820-[] 0.75K
(00046)
1.5K
(00077)
2.2K
(00105)
3.7K
(00167)
5.5K
(00250)
7.5K
(00340)
11K
(00490)
15K
(00630)
18.5K
(00770)
ヒューズ定格電圧 (V) 240V 以上
ヒューズ許容定格
(A)
力率改善リアクトルなしの場合 15 20 30 40 60 80 150 175 200
力率改善リアクトル付きの場合 15 20 20 30 50 70 125 150 200
配線用遮断器（MCCB）最大許容定格 (A) 15 15 25 40 60 80 110 150 190
TypeE コンビ
ネーションモータ
コントローラ
最大定格電流 (A) 8 13 18 25 32 ー ー ー ー
最大供給電流 (kA) 50 50 50 25 25 ー ー ー ー
FR-F820-[] 22K
(00930)
30K
(01250)
37K
(01540)
45K
(01870)
55K
(02330)
75K
(03160)
90K
(03800)
110K
(04750)
ヒューズ定格電圧 (V) 240V 以上
ヒューズ許容定格
(A)
力率改善リアクトルなしの場合 225 300 350 400 500 ー ー ー
力率改善リアクトル付きの場合 200 250 300 350 400 500 600 700
配線用遮断器（MCCB）最大許容定格 (A) 225 300 350 450 500 700 900 1000
TypeE コンビ
ネーションモータ
コントローラ
最大定格電流 (A) ー ー ー ー ー ー ー ー
最大供給電流 (kA) ー ー ー ー ー ー ー ー
FR-F840-[] 0.75K
(00023)
1.5K
(00038)
2.2K
(00052)
3.7K
(00083)
5.5K
(00126)
7.5K
(00170)
11K
(00250)
15K
(00310)
18.5K
(00380)
22K
(00470)
30K
(00620)
37K
(00770)
ヒューズ定格電圧 (V) 500V以上
ヒューズ許容定格
(A)
力率改善リアクトルなしの場合 6 10 15 20 30 40 70 80 90 110 150 175
力率改善リアクトル付きの場合 6 10 10 15 25 35 60 70 90 100 125 150
配線用遮断器（MCCB）最大許容定格 (A) 15 15 15 20 30 40 60 70 90 100 150 175
TypeE コンビ
ネーションモータ
コントローラ
最大定格電流 (A) 4 6.3 8 13 18 25 32 ー ー ー ー ー
最大供給電流 (kA) 50 50 50 50 50 25 25 ー ー ー ー ー
FR-F840-[] 45K
(00930)
55K
(01160)
75K
(01800)
90K
(02160)
110K
(02600)
132K
(03250)
160K
(03610)
185K
(04320)
220K
(04810)
250K
(05470)
280K
(06100)
315K
(06830)
ヒューズ定格電圧 (V) 500V 以上
ヒューズ許容定格
(A)
力率改善リアクトルなしの場合 200 250 ー ー ー ー ー ー ー ー ー ー
力率改善リアクトル付きの場合 175 200 250 300 350 400 500 600 700 800 900 1000
配線用遮断器（MCCB）最大許容定格 (A) 225 250 450 450 500 ー ー ー ー ー ー ー
TypeE コンビ
ネーションモータ
コントローラ
最大定格電流 (A) ー ー ー ー ー ー ー ー ー ー ー ー
最大供給電流 (kA) ー ー ー ー ー ー ー ー ー ー ー ー
形名 メーカ名 定格電圧、VAC
MMP-T32 三菱電機（株） 480Y/277

16 付録
モータ過負荷保護
モータ過負荷保護として電子サーマル機能を使用する場合は、Pr.9電子サーマルにモータ定格電流を設定してください。
NOTE
• 電子サーマルの内部熱積算値は、インバータの電源リセットおよび、リセット信号の入力により初期値にリセットされます。不必要なリセットや電源遮断は避けて
ください。
• 1 台のインバータで複数台のモータを運転する場合や多極モータ、特殊モータを運転する場合などは、インバータとモータ間に外部サーマルリレー (OCR) を設置し
てください。外部サーマルリレーの設定はモータ定格名板の電流値に線間漏れ電流（取扱説明書（詳細編）参照）を加味してください。
• 低速運転する場合は、モータの冷却能力が低下するため、サーマルプロテクタまたは、サーミスタ内蔵モータを使用してください。
• インバータとモータの容量の差が大きく、設定値が小さくなるとき、電子サーマルの保護特性が悪くなります。このような場合は、外部サーマルリレーを使用して
ください。
• 特殊モータは電子サーマルでは保護できません。外部サーマルを使用してください。
• 電子サーマルでは、モータ温度を直接測定した過熱検出は行えません。
付録 3 EAC についての注意事項
EAC 認証を取得した製品には、EAC マークを表示しています。
注 EAC マークとは
2010 年にロシア、ベラルーシ、カザフスタン 3 国において、関税の廃止または引き下げ、物品の規制手続を統一することで、大きな経済圏による経済活性
化を目的として関税同盟が発足しました。
この関税同盟 3ヶ国に流通する製品は CU-TR（Custom-UnionTechnicalRegulation）：関税同盟技術規則へ適合し、EAC マークを表示する必要がありま
す。
本インバータの生産国、製造年月の確認方法および CU 域内販売責任者（輸入者）は下記のようになります。
• 生産国表示
インバータの定格名板（3 ページ参照）で確認可能です。
例：MADEINJAPAN
• 製造年月
インバータの定格名板（3 ページ参照）に記載されている SERIAL（製造番号）から確認可能です。
• CU 域内販売責任者（輸入者）
CU 域内販売責任者（輸入者）は下記の通りです。
会社名：MitsubishiElectric(Russia)LLC
住所：52,bld1KosmodamianskayaNab115054,Moscow,Russia
電話：+7(495)721-2070
FAX：+7(495)721-2071
電子サーマル動作特性（LD定格） モータの過負荷（過熱）を検出し、インバータの出力トランジスタの動作を
止め出力停止します。（動作特性を左図に示します）
• 三菱電機定トルクモータを使用する場合
(1) Pr.71＝ 1、13 〜 16、50、53、54 に設定してください。（低速
域で 100％連続トルク特性になります。）
(2) Pr.9にモータの定格電流を設定します。
 Pr.9にインバータ定格出力電流の 50％の値（電流値）を設定したと
き
 ％値はインバータ定格出力電流に対応する％を表します。モータ定
格電流に対する％ではありません。
 三菱電機定トルクモータ専用の電子サーマルを設定したときは、
6Hz 以上の運転においてこの特性曲線となります。
 トランジスタ保護動作は冷却フィンの温度により動作します。運転
状況によっては 120% 未満で動作することがあります。
定格名板例 
□ ○○○○○○○○ 
記号 年月管理番号
SERIAL( 製造番号 )
SERIAL は、記号 1 文字と製造年月 2 文字、管理番号 6 文字で構成されています。
製造年は、西暦の末尾 1 桁、製造月は、1 〜 9（月）、X（10 月）、Y（11 月）、Z（12 月）で表します。







 
   









Pr.9
∗1, 2
Pr.9
∗2




Pr.9





∗3

∗3



   

∗4

付録 17
付録 4 電器電子製品有害物質使用制限について
中華人民共和国の『電器電子製品有害物質使用制限管理弁法』に基づき、「電器電子製品有害物質使用制限の標識」の内容を以下に記載いたします。
电器电子产品有害物质限制使用标识要求
本产品中所含有的有害物质的名称、含量、含有部件如下表所示。
• 产品中所含有害物质的名称及含量
上表依据SJ/T11364的规定编制。
○：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
×：表示该有害物质在该部件的至少一种均质材料中的含量超出GB/T26572规定的限量要求。
 即使表中记载为 ×，根据产品型号，也可能会有有害物质的含量为限制值以下的情况。
 根据产品型号，一部分部件可能不包含在产品中。
付録 5 中国標準化法に基づく参照規格
本製品は下記の中国規格に従って設計製造しております。
機械安全：GB/T16855.1
GB/T12668.502
GB28526
GB/T12668.3
電気安全：GB/T12668.501
EMC ：GB/T12668.3
付録 6 英国認証制度への適合
注：UKCAマークとは
2020年 1月 31日の英国の EU離脱に伴い 2021年 1月 1日からグレートブリテン島（イングランド、ウェールズ、スコットランド）へ上市される製品に
適用される英国のマーキングです。
环境保护使用
期限标识
部件名称
有害物质
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
电路板组件 （ 包括印刷电
路板及其构成的零部件，
如电阻、电容、集成电路、
连接器等）、电子部件
×○×○○○
金属壳体、金属部件 ×○○○○○
树脂壳体、树脂部件 ○○○○○○
螺丝、电线 ○○○○○○
本製品は関連する英国法の技術的要求事項への適合を宣言し、“UKCA マーク ” を表示しています。適合条件は欧州指
令と同一です。(13 ページ参照 )

18 付録
付録 7 欧州 ErP( エコデザイン ) 指令について
欧州 ErP( エコデザイン ) 指令に基づき、効率データの内容を下記に記載します。
0.12kW 〜 1000kWの 3相インバータが対象となります。
• SLD 定格
注 :** は 1、2などインバータの形名を示すアルファベット数字式の組合わせを示します。
• LD 定格
Modelname
Rated
Apparent
power
(kVA)
Standby
loss
(W)
loadpoint1
(90;100)
(%)
loadpoint2
(50;100)
(%)
loadpoint3
(0;100)
(%)
loadpoint4
(90;50)
(%)
loadpoint5
(50;50)
(%)
loadpoint6
(0;50)
(%)
loadpoint7
(50;25)
(%)
loadpoint8
(0;25)
(%)
IEclass
FR-F820-00046(0.75K)(-**) 1.8 15 3.3 3.3 3.3 2.6 2.6 2.6 2.5 2.5 IE2
FR-F820-00077(1.5K)(-**) 2.9 15 3.1 3.1 3.1 2.2 2.2 2.2 1.8 1.9 IE2
FR-F820-00105(2.2K)(-**) 4 21 3.3 3.3 3.3 2.4 2.4 2.4 2 2 IE2
FR-F820-00167(3.7K)(-**) 6.4 21 2.9 2.9 2.9 2 2 2 1.7 1.7 IE2
FR-F820-00250(5.5K)(-**) 10 21 3 3 3 2.1 2.1 2.1 1.7 1.7 IE2
FR-F820-00340(7.5K)(-**) 13 23 2.6 2.6 2.6 1.7 1.6 1.7 1.3 1.3 IE2
FR-F820-00490(11K)(-**) 19 23 2.6 2.6 2.6 1.4 1.4 1.4 1 1 IE2
FR-F820-00630(15K)(-**) 24 24.2 2.9 2.9 2.9 1.3 1.3 1.3 0.8 0.8 IE2
FR-F820-00770(18.5K)(-**) 29 30.7 3.2 3.2 3.2 1.6 1.6 1.6 1.2 1.2 IE2
FR-F820-00930(22K)(-**) 35 30.7 3.1 3.1 3.1 1.6 1.6 1.6 1.1 1.2 IE2
FR-F820-01250(30K)(-**) 48 30.7 3.1 3.1 3.1 1.6 1.6 1.6 1.1 1.1 IE2
FR-F820-01540(37K)(-**) 59 34.7 3 3 3 1.6 1.5 1.6 1.1 1.1 IE2
FR-F820-01870(45K)(-**) 71 43.6 2.8 2.8 2.8 1.5 1.5 1.5 1.1 1.1 IE2
FR-F820-02330(55K)(-**) 89 43.6 2.9 2.9 2.9 1.4 1.4 1.4 1 1 IE2
FR-F820-03160(75K)(-**) 120 73 2.6 2.6 2.6 1.3 1.3 1.3 0.8 0.9 IE2
FR-F820-03800(90K)(-**) 145 79.1 2.4 2.4 2.4 1.3 1.3 1.3 0.9 0.9 IE2
FR-F820-04750(110K)(-**) 181 70.9 2.5 2.5 2.5 1.2 1.2 1.2 0.7 0.7 IE2
FR-F840-00023(0.75K)(-**) 1.8 19 3.2 3.2 3.2 2.8 2.8 2.8 2.8 2.8 IE2
FR-F840-00038(1.5K)(-**) 2.9 19 2.6 2.6 2.6 1.8 1.8 1.8 1.5 1.6 IE2
FR-F840-00052(2.2K)(-**) 4 19 2.1 2.1 2.1 1.6 1.6 1.6 1.4 1.4 IE2
FR-F840-00083(3.7K)(-**) 6.3 22 2.1 2.1 2.1 1.5 1.5 1.5 1.3 1.3 IE2
FR-F840-00126(5.5K)(-**) 10 22 2.1 2.1 2.1 1.4 1.4 1.4 1.2 1.2 IE2
FR-F840-00170(7.5K)(-**) 13 27 1.9 1.9 1.9 1.3 1.3 1.3 1.1 1.1 IE2
FR-F840-00250(11K)(-**) 19 27 1.9 1.9 1.9 1 1 1 0.8 0.8 IE2
FR-F840-00310(15K)(-**) 24 28.5 1.9 1.9 1.9 1 1 1 0.8 0.8 IE2
FR-F840-00380(18.5K)(-**) 29 28.5 1.8 1.8 1.8 1 1 1 0.8 0.8 IE2
FR-F840-00470(22K)(-**) 36 34.5 1.6 1.6 1.6 2.3 2.3 2.3 0.7 0.7 IE2
FR-F840-00620(30K)(-**) 47 34.5 1.6 1.6 1.6 0.9 0.9 0.9 0.6 0.7 IE2
FR-F840-00770(37K)(-**) 59 40.3 1.6 1.5 1.6 0.8 0.8 0.8 0.6 0.6 IE2
FR-F840-00930(45K)(-**) 71 49.7 1.8 1.7 1.7 1 0.9 1 0.7 0.8 IE2
FR-F840-01160(55K)(-**) 88 49.7 1.8 1.7 1.8 0.9 0.9 0.9 0.7 0.7 IE2
FR-F840-01800(75K)(-**) 137 49.7 1.7 1.7 1.7 0.9 0.8 0.8 0.6 0.6 IE2
FR-F840-02160(90K)(-**) 165 70.9 1.8 1.8 1.6 0.9 0.9 0.8 0.6 0.5 IE2
FR-F840-02600(110K)(-**) 198 70.9 1.8 1.8 1.7 0.9 0.9 0.8 0.6 0.5 IE2
FR-F840-03250(132K)(-**) 248 99.1 1.5 1.5 1.5 0.7 0.7 0.7 0.5 0.5 IE2
FR-F840-03610(160K)(-**) 275 99.1 1.5 1.5 1.5 0.8 0.8 0.8 0.5 0.5 IE2
FR-F840-04320(185K)(-**) 329 139.8 1.4 1.4 1.4 0.7 0.7 0.7 0.5 0.5 IE2
FR-F840-04810(220K)(-**) 367 139.8 1.5 1.5 1.5 0.8 0.8 0.8 0.5 0.5 IE2
FR-F840-05470(250K)(-**) 417 169.4 1.4 1.4 1.4 0.7 0.7 0.7 0.4 0.4 IE2
FR-F840-06100(280K)(-**) 465 169.4 1.4 1.4 1.4 0.7 0.7 0.7 0.5 0.5 IE2
FR-F840-06830(315K)(-**) 521 169.4 1.5 1.5 1.5 0.7 0.7 0.7 0.5 0.5 IE2
Modelname
Rated
Apparent
power
(kVA)
Standby
loss
(W)
loadpoint1
(90;100)
(%)
loadpoint2
(50;100)
(%)
loadpoint3
(0;100)
(%)
loadpoint4
(90;50)
(%)
loadpoint5
(50;50)
(%)
loadpoint6
(0;50)
(%)
loadpoint7
(50;25)
(%)
loadpoint8
(0;25)
(%)
IEclass
FR-F820-00046(0.75K)(-**) 1.6 15 3.3 3.3 3.3 2.7 2.7 2.7 2.5 2.5 IE2
FR-F820-00077(1.5K)(-**) 2.7 15 3 3 3 2.1 2.1 2.1 1.8 1.8 IE2
FR-F820-00105(2.2K)(-**) 3.7 21 3.3 3.3 3.3 2.4 2.4 2.4 2.1 2.1 IE2
FR-F820-00167(3.7K)(-**) 5.8 21 3 3 3 2.1 2.1 2.1 1.8 1.8 IE2
FR-F820-00250(5.5K)(-**) 8.8 21 3 3 3 2.1 2.1 2.1 1.9 1.9 IE2
FR-F820-00340(7.5K)(-**) 12 23 2.5 2.5 2.5 1.6 1.6 1.6 1.3 1.3 IE2
FR-F820-00490(11K)(-**) 17 23 2.6 2.6 2.6 1.4 1.4 1.4 1 1 IE2
FR-F820-00630(15K)(-**) 22 24.2 2.8 2.8 2.8 1.2 1.2 1.2 0.8 0.8 IE2
FR-F820-00770(18.5K)(-**) 27 30.7 3.2 3.1 3.2 1.6 1.6 1.6 1.2 1.2 IE2
FR-F820-00930(22K)(-**) 32 30.7 3.2 3.2 3.2 1.7 1.7 1.7 1.2 1.2 IE2
FR-F820-01250(30K)(-**) 43 30.7 3.2 3.2 3.2 1.6 1.6 1.6 1.1 1.2 IE2
FR-F820-01540(37K)(-**) 53 34.7 3 2.9 1.8 1.5 1.5 1.5 1.1 1.1 IE2
FR-F820-01870(45K)(-**) 65 43.6 2.7 2.7 2.7 1.4 1.4 1.4 1 1 IE2
FR-F820-02330(55K)(-**) 81 43.6 2.8 2.8 2.8 1.4 1.4 1.4 1 1 IE2
FR-F820-03160(75K)(-**) 110 73 2.7 2.7 2.7 1.3 1.3 1.3 0.9 0.9 IE2
FR-F820-03800(90K)(-**) 132 79.1 2.4 2.4 2.4 1.3 1.3 1.3 0.9 0.9 IE2
FR-F820-04750(110K)(-**) 165 70.9 2.5 2.5 2.5 1.2 1.2 1.2 0.7 0.7 IE2
FR-F840-00023(0.75K)(-**) 1.6 19 3.3 3.3 3.3 2.9 2.9 2.9 2.9 2.9 IE2
FR-F840-00038(1.5K)(-**) 2.7 19 2.6 2.6 2.6 1.9 1.8 1.8 1.6 1.6 IE2
FR-F840-00052(2.2K)(-**) 3.7 19 2.1 2.1 2.1 1.7 1.7 1.7 1.5 1.5 IE2
FR-F840-00083(3.7K)(-**) 5.8 22 2.1 2.1 2.1 1.6 1.6 1.6 1.4 1.4 IE2
FR-F840-00126(5.5K)(-**) 8.8 22 2.1 2.1 2.1 1.4 1.4 1.4 1.2 1.2 IE2
FR-F840-00170(7.5K)(-**) 12 27 1.8 1.8 1.8 1.3 1.3 1.3 1.1 1.1 IE2
FR-F840-00250(11K)(-**) 18 27 1.9 1.9 1.9 1 1 1 0.8 0.8 IE2
FR-F840-00310(15K)(-**) 22 28.5 1.9 1.9 1.9 1 1 1 0.8 0.8 IE2
FR-F840-00380(18.5K)(-**) 27 28.5 1.8 1.8 1.8 1 1 1 0.8 0.8 IE2
FR-F840-00470(22K)(-**) 33 28.5 1.6 1.6 1.6 0.9 0.9 0.9 0.7 0.7 IE2

付録 19
注 :** は 1、2などインバータの形名を示すアルファベット数字式の組合わせを示します。
FR-F840-00620(30K)(-**) 43 34.5 1.6 1.6 1.6 0.9 0.9 0.9 0.6 0.7 IE2
FR-F840-00770(37K)(-**) 53 40.3 1.6 1.6 1.6 0.9 0.9 0.9 0.7 0.7 IE2
FR-F840-00930(45K)(-**) 65 49.7 1.7 1.7 1.7 1 0.9 1 0.7 0.7 IE2
FR-F840-01160(55K)(-**) 81 49.7 1.7 1.7 1.7 0.9 0.9 0.9 0.7 0.7 IE2
FR-F840-01800(75K)(-**) 110 49.7 1.7 1.7 1.7 0.9 0.9 0.9 0.6 0.6 IE2
FR-F840-02160(90K)(-**) 137 70.9 1.8 1.8 1.6 0.9 0.9 0.8 0.6 0.5 IE2
FR-F840-02600(110K)(-**) 165 70.9 1.8 1.8 1.7 0.9 0.9 0.8 0.6 0.5 IE2
FR-F840-03250(132K)(-**) 198 99.1 1.4 1.4 1.4 0.7 0.7 0.7 0.5 0.5 IE2
FR-F840-03610(160K)(-**) 248 99.1 1.5 1.5 1.5 0.8 0.8 0.8 0.5 0.5 IE2
FR-F840-04320(185K)(-**) 275 139.8 1.4 1.4 1.4 0.7 0.7 0.7 0.5 0.5 IE2
FR-F840-04810(220K)(-**) 329 139.8 1.5 1.4 1.4 0.7 0.7 0.7 0.5 0.5 IE2
FR-F840-05470(250K)(-**) 367 169.4 1.4 1.4 1.4 0.7 0.7 0.7 0.5 0.5 IE2
FR-F840-06100(280K)(-**) 417 169.4 1.4 1.4 1.4 0.7 0.7 0.7 0.5 0.5 IE2
FR-F840-06830(315K)(-**) 465 169.4 1.5 1.4 1.4 0.7 0.7 0.7 0.5 0.5 IE2
Modelname
Rated
Apparent
power
(kVA)
Standby
loss
(W)
loadpoint1
(90;100)
(%)
loadpoint2
(50;100)
(%)
loadpoint3
(0;100)
(%)
loadpoint4
(90;50)
(%)
loadpoint5
(50;50)
(%)
loadpoint6
(0;50)
(%)
loadpoint7
(50;25)
(%)
loadpoint8
(0;25)
(%)
IEclass
