Installation Manual For I NSTALLE R

• This manual only describes the installation of outdoor unit.

W hen installing the indoor unit, refer to the installation manual of indoor unit.

Any structural alterations necessary for installation must comply w ith local build-

ing code requirements.

Notice d’installation

Destinée à l

’

I NSTALLATE UR

• Cette notice ne décrit que l’installation de l’appareil extérieur.

Lors de l’installation de l’appareil intérieur, consultez la notice d’installation de cet

appareil.

Toute altération structurelle requise pour l’installation doit être conforme aux exi-

gences du code du bâtiment local.

Manual de instalació n Para el I NSTALADOR

• E n este manual só lo se describe la instalació n de la unidad exterior.

Para instalar la unidad interior, consulte el manual de instalació n de dicha unidad.

Cualquier modicacin estructural necesaria para llevar a cabo la instalacin de-

ber cumplir las normas de edicacin locales.

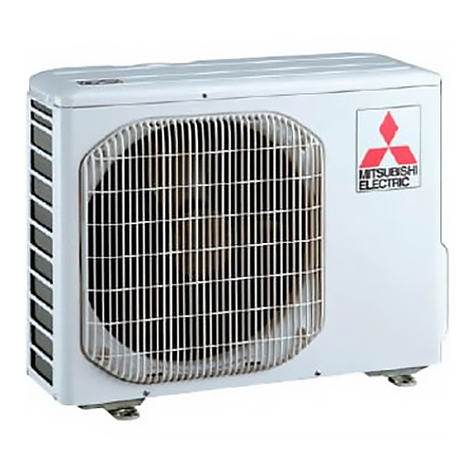

Split-type Air-Conditioner

MXZ -2C20 NA2

BH79A325H02_en.indd 1 2018/03/05 16:50:32

E n-1

1-2. SPECIFICATIONS

1-1. THE FOLLOW ING SHOULD ALW AYS BE OBSERVED FOR SAFETY

• Be sure to read “THE FOLLOWING SHOULD ALWAYS BE OBSERVED FOR SAFETY” before installing the air conditioner.

• Be sure to observe the arnings and cautions specied here as they include important items related to safety.

• After reading this manual, be sure to keep it together ith the OPERATING INSTRUCTIONS for future reference.

Required Tools for Installation

Phillips scredriver

Level

Scale

Utility knife or scissors

Torque w rench

W rench (or spanner)

5/32 in. (4 mm) hexagonal

w rench

Flare tool for R410A

Gauge manifold for R410A

Vacuum pump for R410A

Charge hose for R410A

Pipe cutter w ith reamer

ENGLISH

CONTENTS

1. BEFORE INSTALLATION ............................................................ 1

2. OUTDOOR UNI T I NSTALLATI ON ...............................................3

3. FLARING WORK AND PIPE CONNECTION............................... 5

4. PURGING PROCEDURES, LEAK TEST, AND TEST RUN......... 5

5. PUMPING DOWN........................................................................ 7

Model

Pow er supply Pipe length and height difference *1, *2, *3, *4, *5, *6, *8

Rated Voltage Frequency Max. pipe length per indoor unit /

for multi-system

Max. height

difference

Max. no. of bends per indoor unit /

for multi system

Refrigerant

adjustment A *7

MXZ-2C20NA2 208 / 230 V 60 Hz 82 ft. (25 m) / 164 ft. (50 m) 49 ft. (15 m) 25 / 50 1.08 oz each 5 ft.

(20 g/m)

*1 Never use pipes ith thickness less than specied. The pressure resistance

ill be insufcient.

*2 Use a copper pipe or a copper-alloy seamless pipe.

*3 Be careful not to crush or bend the pipe during pipe bending.

*4 Refrigerant pipe bending radius must be 4 in. (100 mm) or more.

*5 Insulation material : Heat resisting foam plastic 0.045 specic gravity

*6 Be sure to use the insulation of specied thickness. Excessive thickness may

cause incorrect installation of the indoor unit and insufcient thickness may

cause dew drippage.

■Do not install the unit by yourself (user).

Incomplete installation could cause re or electric shock, injury due to the unit

falling, or leakage of ater. Consult the dealer from hom you purchased the

unit or a qualied installer.

■Follow the instructions detailed in the installation manual.

Incomplete installation could cause re or electric shock, injury due to the unit

falling, or leakage of ater.

■W hen installing the unit, use appropriate protective equipment and tools

for safety.

Failure to do so could cause injury.

■Install the unit securely in a place that can bear the w eight of the unit.

I f the installation location cannot bear the w eight of the unit, the unit could fall

causing injury.

■

Perform electrical w ork according to the installation manual and be sure to use

an exclusive circuit. Do not connect other electrical appliances to the circuit.

If the capacity of the poer circuit is insufcient or there is incomplete electrical

ork, it could result in a re or an electric shock.

■Ground the unit correctly.

Do not connect the ground w ire to a gas pipe, w ater pipe, lightning rod or

telephone ground. Defective grounding could cause electric shock.

■ Do not damage the w ires.

Damaged ires could cause re.

■ Be sure to shut off the main pow er w hen setting up the indoor P.C. board

or w iring.

Failure to do so could cause electric shock.

■ Use the specied ires to securely connect the indoor and outdoor units.

Attach the ires rmly to avoid applying stress to the terminal bloc.

Improper connection could cause re.

■ Do not install the unit in a place here ammable gas may lea.

If gas leaks and accumulates around the unit, it could cause an explosion.

■Do not use intermediate connection of the pow er cord or the extension

cord. Do not connect many devices to one AC outlet.

It could cause a re or an electric shock.

■ Use the parts provided or specied parts for the installation or.

The use of defective parts could cause an injury or leakage of ater due to a

re, an electric shock, the unit falling, etc.

■ W hen plugging the pow er supply plug into the outlet, mak e sure that there

is no dust, block age, or loose parts both in the outlet and on the plug.

Verify that the pow er supply plug is completely in the outlet.

If there is dust, blockage, or loose parts on the poer supply plug or the outlet,

it could cause electric shock or re. If loose parts are found on the poer supply

plug, replace it.

■ Securely attach the electrical cover to the indoor unit and the service

panel to the outdoor unit.

If the electrical cover of the indoor unit and/or the service panel of the outdoor

unit are not attached securely, dust, w ater, etc. could collect in the unit and

could cause a re or an electric shock.

■

W hen installing, relocating, or servicing the unit, mak e sure that no substance

other than the specied refrigerant (R410A) enters the refrigerant circuit.

Any presence of foreign substance such as air can cause abnormal pressure

rise and may result in explosion or injury. The use of any refrigerant other than

that specied for the system ill cause mechanical failure, system malfunction,

or unit breakdon. In the orst case, this could lead to a serious impediment

to securing product safety.

■ Do not discharge the refrigerant into the atmosphere. Check that the

refrigerant gas does not leak after installation has been completed. If

refrigerant leak s during installation, ventilate the room.

If refrigerant comes in contact ith a re, harmful gas could be generated.

If refrigerant gas leaks indoors, and comes into contact ith the ame of a fan

heater, space heater, stove, etc., harmful gases ill be generated.

■ Use appropriate tools and piping materials for installation.

The pressure of R410A is 1.6 times higher than R22. Not using the appropri-

ate tools and materials, or improper installation could cause the pipes to burst

causing an injury.

■ W hen pumping dow n the refrigerant, stop the compressor before discon-

necting the refrigerant pipes.

I f the refrigerant pipes are disconnected w hile the compressor is running and

the stop valve is open, air could be dran in and the pressure in the refrigera-

tion cycle could become abnormally high, causing the pipes to burst.

■ W hen installing the unit, securely connect the refrigerant pipes before

starting the compressor.

I f the compressor is started before the refrigerant pipes are connected and the

stop valve is open, air could be dran in and the pressure in the refrigeration

cycle could become abnormally high, causing the pipes to burst.

■ Fasten a are nut ith a torque rench as specied in this manual.

If fastened too tight, a are nut could break and cause refrigerant leakage.

■ Install the unit according to national w iring regulations.

■Be sure to install a Ground Fault Interrupt (GFI) circuit break er.

Failure to install a Ground Fault Interrupt (GFI) circuit breaker may result in

electric shock or re.

■

Perform the drainage/piping w ork securely according to the installation manual.

If there is defect in the drainage/piping ork, ater could drip from the unit,

and damage household items.

■ Do not touch the air inlet or the aluminum ns of the outdoor unit.

This could cause injury.

■Do not install the outdoor unit w here small animals may live.

I f small animals enter the unit and damage its electrical parts, it could cause a

malfunction, smoke emission, or re. Keep the area around the unit clean.

CAUTION (Could lead to serious injury w hen operated incorrectly.)

WARNING (Could lead to death or serious injury, etc.)

1. BEFORE INSTALLATION

*7 I f pipe length exceeds 131.2 ft. (40 m), additional refrigerant (R410A) charge

is required. (No additional charge is required for pipe length less than 131.2 ft.

(40 m).)

Additional refrigerant (ft.) = A × (pipe length (ft.) - 131.2)

Additional refrigerant (m) = A × (pipe length (m) - 40)

*8 The piping specication table does not provide a minimum line set length.

Hoever, indoor units ith connected piping length less than 10 ft. (3m) could

produce intermittent noise during normal system operation in very quiet envi-

ronments. Please be aw are of this important information w hen installing and

locating the indoor unit w ithin the conditioned space.

Note:

When connecting the MFZ-KJ series indoor unit(s) to this outdoor unit, charge additional refrigerant according to the instructions in the table belo.

No. of MFZ-KJ indoor units Pipe length ( L )

40 m or less More than 40 m

1 unit 100 g additional (Total 2800 g) 100 g + {(L -40) m x 20 g/m)}

2 units 200 g additional (Total 2900 g) 200 g + {(L -40) m x 20 g/m)}

BH79A325H02_en.indd 1 2018/03/05 16:50:32

E n-2

1-4. SELECTING THE INSTALLATION LOCATION

• Where it is not exposed to strong ind. If the outdoor unit is exposed to a

w ind during defrosting, the defrosting time w ill be longer.

• Where airo is good and dustless.

• Where rain or direct sunshine can be avoided as much as possible.

• Where neighbours are not annoyed by operation sound or hot (or cool) air.

• Where rigid all or support is available to prevent the increase of operation

sound or vibration.

• Where there is no risk of combustible gas leakage.

• When installing the unit, be sure to secure the unit legs.

• Where it is at least 10 ft. (3 m) aay from the antenna of TV set or radio. Op-

eration of the air conditioner may interfere ith radio or TV reception in areas

here reception is eak. An amplier may be required for the affected device.

• Install the unit horizontally.

• Please install it in an area not affected by snofall or bloing sno. In areas

ith heavy sno, please install a canopy, a pedestal and/or some bafe

boards.

Note:

It is advisable to make a piping loop near outdoor unit so as to reduce vibration

transmitted from there.

Note:

W hen operating the air conditioner in low outside temperature, be sure to

follow the instructions described below .

• Never install the outdoor unit in a place here its air inlet/outlet side may

be exposed directly to w ind.

• To prevent exposure to ind, install the outdoor unit ith its air inlet side

facing the w all.

•

To prevent exposure to ind, it is recommended to install a bafe board on

the air outlet side of the outdoor unit.

Avoid the folloing places for installation here air conditioner trouble is

liable to occur.

• Where ammable gas could leak.

• Where there is much machine oil.

• Salty places such as the seaside.

• Where sulde gas is generated such as hot spring, seage, aste ater.

• Where there is high-frequency or ireless equipment.

• Where there is emission of high levels of VOCs, including phthalate com-

pounds, formaldehyde, etc., hich may cause chemical cracking.

3. Obstacles in front (blow ing) only

When there is an obstacle in front of the unit as shon in the gure, open

space above, behind, and on the sides of the unit is required.

2. Front (blow ing) side open

As long as space indicated in the

gure is provided, it is alloed to

install the unit w here obstacles are

behind and on the sides of the unit.

(No obstacle above the unit)

FREE SPACE REQUIRED AROUND OUTDOOR UNIT

Service space

• When installing the unit in an area that is enclosed ith alls such as a

verandah, be sure to have enough space as shon belo.

I n this case, the air conditioning capacity and pow er consumption might

deteriorate.

• When installing to or more units, do not install the units in front or behind

each other.

1. Obstacles above

W hen there is no obstacle in front and

on the sides of the unit, it is allow ed

to install the unit w here an obstacle is

above the unit only if the space shon

in the gure is provided.

6. Service space

Provide space for service and maintenance as shon in the gure.

19-11/16 (500)

or more

3-15/16 (100)

or more

5. Obstacles in front, behind and on side(s)

(Unit: inch (mm))

Height of the obstacle is 47-1/4 (1200) or less

19-11/16 (500) or more

3-15/16 (100) or more

19-11/16 (500)

or more

13-25/32 (350) or more

3-15/16 (100) or more

13-25/32 (350) or more

3-15/16 (100) or more

7-7/8 (200) or more

13-25/32 (350)

or more

3-15/16 (100)

or more

7-7/8 (200) or more

13-25/32 (350)

or more

19-11/16 (500)

or more

19-11/16 (500)

or more

1-3. SELECTING OPTIONAL DIFFERENT-DIAMETER JOINTS

I f the diameter of connection pipe does not match the port size of outdoor unit, use optional different-diameter joints according to the follow ing table.

Port size of outdoor unit Optional different-diameter joints (port size of outdoor unit →diameter of connection pipe)

MXZ-2C20NA2 Liquid / Gas 3/8 (9.52) → 1/2 (12.7) : MAC-A454JP-E

Refer to the installation manual of indoor unit for the diameter of connection pipe of indoor unit.

A, B UNIT 1/4 (6.35) / 3/8 (9.52)

(Unit: inch (mm))

4. Obstacles in front and behind

The unit can be used by attaching an optional outdoor blow ing guide

(MAC-856SG) (but both sides and top are open).

3-15/16 (100) or more

Bloing guide (MAC-856SG)

19-11/16 (500) or more

BH79A325H02_en.indd 2 2018/03/05 16:50:32

E n-3

1-5. INSTALLATION DIAGRAM

Units should be installed by licensed contractor according to

local code requirements.

After the leak test, apply insulat-

ing material tightly so that there

is no gap.

W hen the piping is to be attached to

a w all containing metals (tin plated)

or metal netting, use a chemically

treated w ooden piece 25/32 in. (20

mm) or thicker beteen the all

and the piping or w rap 7 to 8 turns

of insulation vinyl tape around

the piping.

To use existing piping, perform

COOL operation for 30 minutes

and pump don before removing

the old air conditioner. Remake are

according to the dimension for new

refrigerant.

PARTS TO BE PROVIDED AT YOUR SITE

(A) Pow er supply cord* 1

(B) I ndoor/outdoor unit connecting w ire* 1

(D) Wall hole cover 1

(E ) Piping tape 1

(F)

Extension drain hose (or soft PVC

hose, 19/32 in. (15 mm) inner

diameter or hard PVC pipe VP16)

(G) Refrigeration oil Little

amount

(H) Putty 1

(I ) Pipe xing band 2 to 7

(J) Fixing screw for (I ) 2 to 7

(K) Wall hole sleeve 1

(L)

Soft PVC hose, 15 mm inner

diameter or hard PVC pipe VP16

for drain socket (1)

* Note:

Place indoor/outdoor unit connecting ire (B) and

pow er supply cord (A) at least 3 ft. (1 m) aw ay from

the TV antenna ire.

The “Q’ty” for (B) to (K) in the above table is quantity

to be used per indoor unit.

More than

3-15/16 in.

(100 mm)

Open as a rule

More than 19-11/16 in.

(500 mm) if the front

and both sides are open

More than 3-15/16 in. (100 mm)

More than 7-7/8 in. (200 mm) if there are

obstacles to both sides

Open as a rule

More than 19-11/16 in. (500 mm) if the

back, both sides and top are open

More than 13-25/32 in.

(350 mm)

Outdoor unit installation

Air inlet

Air outlet

2-U-shape notched holes

(Base bolt M8) 2-U-shape notched holes

(Base bolt M8)

Unit : inch

2-1. INSTALLING THE UNIT

Fix here w ith

M8 bolts.

Make the foundation

deeper.

Make the foundation

w ider.

• Be sure to x the unit’s legs ith bolts hen installing it.

• Be sure to install the unit rmly to ensure that it does not fall by an earthquake or a gust.

• Refer to the gure in the belo for concrete foundation.

Outdoor unit installation

37-7/8

17-11/16

6-1/2

2-3/8 × 13/16

oval holes (Base bolt M8)

Air inlet

14-1/4

15-5/8

Unit : mm

2. OUTDOOR UNIT INSTALLATION

1-6. DRAIN PIPING FOR OUTDOOR UNIT

Please perform the drain piping ork only hen draining from one place.

1) Choose one hole to discharge drain and install the drain socket (1) to the hole.

2) Close the rest of the holes w ith the drain caps (2).

3) Connect the soft PVC hose (L) of 15 mm in the inside diameter on the market ith the drain socket (1) and lead drain.

Note:

I nstall the unit horizontally.

Do not use the drain socket (1) and the drain caps (2) in the cold regions. Drain may freeze and it makes the fan stop.

The outdoor unit produces condensate during the heating operation. Select the installation place to ensure to prevent the outdoor unit and/or the grounds from being

w et by drain w ater or damaged by frozen drain w ater.

Air inlet

169 500

Air inlet

396

Air outlet

840

361

330

4-10 × 21

oval holes (Base bolt M8)

BH79A325H02_en.indd 3 2018/03/05 16:50:33

E n-4

2-2. CONNECTING W IRES FOR OUTDOOR UNIT

• Be sure to use special circuits for room air conditioner.

• Wiring ork should be based on applicable technical standards.

• Wiring connections should be made folloing the diagram.

• Scres should be tightened so they on’t loosen.

E LE CTRI CAL SPE CI FI CATI ONS

OUTDOOR UNI T

MXZ-2C20NA2

Pow er supply

(V, PHASE, Hz) 208/230, 1, 60

Max. Fuse size

(time delay) (A) 20

Min. Circuit

Ampacity (A) 17.2

Fan motor

(F.L.A) 1.77

Com-

pressor

(R.L.A) 10.7

(L.R.A) 15.5

Control voltage I ndoor unit-Remote controller : (W ireless)

Indoor unit-Outdoor unit : DC 12-24 V

1-3/8 in.

(35 mm)

5/8 in.

(15 mm)

Lead w ire

1) Remove the service panel.

2) Remove the conduit plate.

3) Attach the conduit connector to conduit plate ith lock nut then secure

it to the unit ith scres. Be sure to attach the conduit connectors in

the correct locations according to their sizes.

4) Connect ground ires to the TB bed.

5) Loosen terminal screw , and connect indoor/outdoor unit connecting

ire (B) from the indoor unit correctly on the terminal block. Be careful

not to make mis-iring. Fix the ire to the terminal block securely so

that no part of its core is appeared, and no external force is conveyed

to the connecting section of the terminal block.

6) Firmly tighten the terminal scres to prevent them from loosening. After

tightening, pull the ires lightly to conrm that they do not move.

7) Perform 5) and 6) for each indoor unit.

8) Connect pow er supply cord (A).

9) Close the service panel securely. Make sure that 3-2. PIPE CONNEC-

TI ON is completed.

CONNECTING W IRES AND CONNECTING GROUND W IRE

• Use solid conductor Min. AWG14 or stranded conductor Min. AWG14.

• Use double insulated copper ire ith 600 V insulation.

• Use copper conductors only.

* Follow local electrical code.

POW ER SUPPLY CABLE

• Use solid or stranded conductor Min. AWG8.

• Use copper conductors only.

* Follow local electrical code.

GROUND W IRE

• Use solid or stranded conductor Min. AWG8.

• Use copper conductors only.

* Follow local electrical code.

W ARNING:

• Use the indoor/outdoor unit connecting ire that meets the Stand-

ards to connect the indoor and outdoor units and x the ire to

the terminal block securely so that no external force is conveyed

to the connecting section of the terminal block . An incomplete

connection or xing of the ire could result in a re.

Remark :

* Use a ring tongue terminal in order to connect a ground w ire to terminal. • Connect ires to the matching numbers of terminals.

• Be sure to attach each scre to its correspondent terminal hen

securing the cord and/or the w ire to the terminal block .

Terminal block

Grounding

terminal *

20 8 /230 V AC

1 phase 60 Hz

Grounding

terminal *

Terminal block Ground

OUTDOOR UNI T

Pow er supply

208/230 V AC

1 phase 2 ires 60 Hz

Disconnect

sw itch Grounding

terminal *

Terminal block Terminal block

Terminal block

For future servicing, give extra length to the connecting ires.

Conduit connector Trade size of conduit

(a) Pow er supply 3/4 in.

(b) I ndoor/outdoor 1/2 in.

I NDOOR UNI T

Note:

• Removing the handle increases the effectiveness of the iring operation.

• Be sure to reinstall the handle.

• Turn on the main poer hen the ambient temperature is -4°F

(-20°C) or higher.

• Under conditions of -4°F (-20°C), it needs at least 4hr stand by

before the units operate in order to w arm the electrical parts.

Service panel

Screw s

Lock nut

Conduit connector

Conduit plate

Screw

BH79A325H02_en.indd 4 2018/03/05 16:50:33

E n-5

3-2. PIPE CONNECTION

1) Apply a thin coat of refrigeration oil (G) to the ared ends of the pipes and the

pipe connections of the outdoor unit.

2) Align the center of the pipe w ith that of the pipe connections of the outdoor unit,

then hand tighten the are nut 3 to 4 turns.

3) Tighten the are nut ith a torque rench as specied in the table.

• Over-tightening may cause damage to the are nut, resulting in refrigerant

leakage.

• Be sure to rap insulation around the piping. Direct contact ith the bare piping

may result in burns or frostbite.

3-3. INSULATION AND TAPING

1) Cover piping joints ith pipe cover.

2) For outdoor unit side, surely insulate every piping including valves.

3) Using piping tape (E ), apply taping starting from the entry of outdoor unit.

• Stop the end of piping tape (E) ith tape (ith adhesive agent attached).

• When piping have to be arranged through above ceiling, closet or here the

temperature and humidity are high, w ind additional commercially sold insulation

to prevent condensation.

WARNING

W hen installing the unit, securely

connect the refrigerant pipes before

starting the compressor.

CAUTION

W hen there are the ports w hich are

not used, mak e sure their nuts are

tightened securely.

Fig. 1 Fig. 2 Fig. 3

Fig. 4 Fig. 5 Fig. 6

Tilted Uneven Burred

Good No good

Burr Copper pipe

Spare reamer

Pipe cutter

Smooth all

around

Even length

all around

I nside is shin-

ing w ithout any

scratches.

Flare nut

Die Copper pipe

Clutch type

Flaring tool

W ing nut type

Copper

pipe

Pipe diameter

[inch (mm)]

A [inch (mm)] Tightening torque

Clutch type tool for R410A Clutch type tool for R22 W ing nut type tool for R22 ft-I b N•m kgf•cm

1/4 (ø6.35) 21/32 (17)

0 to 0.02

(0 to 0.5)

0.04 to 0.06

(1.0 to 1.5)

0.06 to 0.08

(1.5 to 2.0)

10 to 13 13.7 to 17.7 140 to 180

3/8 (ø9.52) 7/8 (22) 25 to 30 34.3 to 41.2 350 to 420

1/2 (ø12.7) 1-1/32 (26) 0.08 to 1.0

(2.0 to 2.5)

36 to 42 49.0 to 56.4 500 to 575

5/8 (ø15.88) 1-5/32 (29) 54 to 58 73.5 to 78.4 750 to 800

3-1. FLARING W ORK

1) Cut the copper pipe correctly w ith pipe cutter. (Fig. 1, 2)

2) Completely remove all burrs from the cut cross section of

pipe. (Fig. 3)

• Aim the copper pipe donard hile removing burrs to

prevent burrs from dropping in the pipe.

3) Remove are nuts attached to indoor and outdoor units,

then put them on pipe having completed burr removal.

(Not possible to put them on after aring ork.)

4) Flaring ork (Fig. 4, 5). Firmly hold copper pipe in the

dimension show n in the table. Select A inch (mm) from

the table according to the tool selected.

5) Check

• Compare the ared ork ith Fig. 6.

• If are is noted to be defective, cut off the ared section

and do aring ork again.

4-1. PURGING PROCEDURES AND LEA TEST

1) Remove service port cap of stop valve on the side of the outdoor unit gas pipe.

(The stop valves are fully closed and covered in caps in their initial state.)

2) Connect gauge manifold valve and vacuum pump to service port of stop valve

on the side of the outdoor unit gas pipe.

3) Run the vacuum pump. (Vacuumize for more than 15 minutes.)

4) Check the vacuum ith gauge manifold valve, then close gauge manifold

valve, and stop the vacuum pump.

5) Leave as it is for one or to minutes. Make sure the pointer of gauge manifold

valve remains in the same position. Conrm that pressure gauge shos -14.7

psi [Gauge] (-0.101 MPa).

6) Remove gauge manifold valve quickly from service port of stop valve.

7) Fully open all stop valves on the gas pipe and the liquid pipe. Operating ithout

fully opening low ers the performance and this causes trouble.

8) Refer to 1-2., and charge the prescribed amount of refrigerant if needed. Be

sure to charge slow ly w ith liquid refrigerant. Otherw ise, composition of the

refrigerant in the system may be changed and affect performance of the air

conditioner.

9) Tighten cap of service port to obtain the initial status.

) Leak test

3. FLARING W ORK AND PIPE CONNECTION

4. PURGING PROCEDURES, LEA TEST, AND TEST RUN

Stop valve

for GAS

Stop valve cap

(Torque 19.6 to

29.4 N•m, 200

to 300 kgf•cm)

Gauge manifold

valve (for R410A)

Compound pressure

gauge (for R410A)

–0.101MPa

(760 mmHg)

Handle

Low

Handle High

Vacuum pump

(for R410A)

*Close

*Open

Hexagonal rench

*4 to 5 turns

Stop valve

for LIQUID

Pressure gauge

(for R410A)

Precautions w hen us-

ing the control valve When attaching the control valve

to the service port, valve core may

deform or loosen if excess pres-

sure is applied. This may cause

gas leak.

Service port

Charge hose

(for R410A)

Body

Close Open

Control

valve

When attaching the control valve to

the service port, make sure that the

valve core is in closed position, and

then tighten part A. Do not tighten

part A or turn the body hen valve

core is in open position.

Service port cap

(Torque 13.7 to

17.7 N•m, 140 to

180 kgf•cm)

Charge hose

(for R410A)

BH79A325H02_en.indd 5 2018/03/05 16:50:33

E n-6

4-2. GAS CHARGE

Perform gas charge to unit.

1) Connect gas cylinder to the service port of stop valve.

2) Perform air purge of the pipe (or hose) coming from refrigerant gas cylinder.

3) Replenish specied amount of the refrigerant, hile operating the air conditioner for cooling.

Note:

In case of adding refrigerant, comply ith the quantity specied for the refrigerating cycle.

CAUTION:

W hen charging the refrigerant system w ith additional refrigerant, be sure to use liquid refrigerant.

Adding gas refrigerant may change the composition of the refrigerant in the system and affect

normal operation of the air conditioner. Also, charge the liquid refrigerant slow ly, otherw ise the

compressor ill be locked.

To maintain the high pressure of the gas cylinder, w arm the gas cylinder w ith w arm w ater (under

104F (40C)) during cold season. But never use naked re or steam.

Union

Stop valve

Liquid

pipe

I ndoor

unit

Stop valve ith

service port Gas

pipe

Refrigerant gas

cylinder

operating valve

(for R410A) Gauge manifold

valve (for R410A)

Charge hose

(for R410A)

Refrigerant gas cylinder for R410A w ith siphon

E lectronic scale for refrigerant charging

Refrigerant (liquid)

Outdoor

unit

Union

Model I ndoor unit

MXZ-2C20NA2 A– B

4-3. REMOVING THE MAINTENANCE PANEL

The setting of Dip Sw itch on the outdoor controller board can be changed

ithout removing the front panel.

Follo the procedures belo to remove the maintenance panel and set

the Dip Sw itch.

1) Remove scre(s) hich x the maintenance panel.

2) Remove the maintenance panel, and perform necessary settings.

3) I nstall the maintenance panel.

Note:

Make sure to x the maintenance panel securely. Incomplete installation

could cause malfunction.

Maintenance panel

4-4. LOCING THE OPERATION MODE OF THE AIR CONDITIONER (COOL, DR, HEAT)

4-5. LOERING THE OPERATION NOISE OF THE OUTDOOR UNIT

• Description of the function:

With this function, once the operation mode is locked to either COOL/DRY mode

or HEAT mode, the air conditioner operates in that mode only.

* Changing the setting is required to activate this function. Please explain about

this function to your customers and ask them hether they ant to use it.

[How to lock the operation mode]

1) Be sure to turn off the main poer for the air conditioner before making the

setting.

2) Set the “3” of SW1 on the outdoor controller board to ON to enable this function.

3) To lock the operation mode in COOL/DRY mode, set the “4” of SW1 on the

outdoor controller board to OFF. To lock the operation in HEAT mode, set the

same sw itch to ON.

4) Turn on the main pow er for the air conditioner.

• Description of the function:

With this function, the operating noise of the outdoor unit can be loered by reducing the operation load, for example, during nighttime in COOL mode. Hoever,

please note that the cooling and heating capacity may loer if this function is activated.

* Changing the setting is required to activate this function. Please explain about this function to your customers and ask them hether they ant to use it.

Low er the operating noise

[How to low er the operating noise]

1) Be sure to turn off the main poer for the air conditioner before making the setting.

2) Set the “5” of SW1 on the outdoor controller board to ON to enable this function.

3) Turn on the main pow er for the air conditioner.

HEAT

COOL/DRY

L E D

SW1

SW8 7 1

SW2

SW1

1 2 3 4 5 6

SW1

1 2 3 4 5 6

BH79A325H02_en.indd 6 2018/03/05 16:50:34

E n-7

W hen relocating or disposing of the air conditioner, pump dow n the system follow ing the procedure below so that no refrigerant is released into the atmosphere.

1) Turn off the breaker.

2) Connect the gauge manifold valve to the service port of the stop valve on the gas pipe side of the outdoor unit.

3) Fully close the stop valve on the liquid pipe side of the outdoor unit.

4) Turn on the breaker.

5) Start the emergency COOL operation on all the indoor units.

6) W hen the pressure gauge show s

0.1 to 0 psi [Gauge] (0.05 to 0 MPa), fully close the stop valve on the gas pipe side of the outdoor unit and stop the operation. (Refer

to the indoor unit installation manual about the method for stopping the operation.)

* I f too much refrigerant has been added to the air conditioner system, the pressure may not drop to

0.1 to 0 psi [Gauge] (0.05 to 0 MPa)

, or the protection function

may operate due to the pressure increase in the high-pressure refrigerant circuit. If this occurs, use a refrigerant collecting device to collect all of the refrigerant in

the system, and then recharge the system ith the correct amount of refrigerant after the indoor and outdoor units have been relocated.

7) Turn off the breaker. Remove the pressure gauge and the refrigerant piping.

W hen pumping dow n the refrigerant, stop the compressor before disconnecting the refrigerant pipes.

The compressor may burst and cause injury if any foreign substance, such as air, enters the pipes.

WARNING

5. PUMPING DOW N

4-6. TEST RUN

• Test runs of the indoor units should be performed individually. See the installation manual coming ith the indoor unit, and make sure all the units operate properly.

• If the test run ith all the units is performed at once, possible erroneous connections of the refrigerant pipes and the indoor/outdoor unit connecting ires cannot be

detected. Thus, be sure to perform the test run one by one.

About the restart protective mechanism

Once the compressor stops, the restart preventive device operates so the compressor ill not operate for 3 minutes to protect the air conditioner.

W iring/piping correction function

This unit has a w iring/piping correction function w hich corrects w iring and piping combination. W hen there is possibility of incorrect w iring and piping combination,

and conrming the combination is difcult, use this function to detect and correct the combination by folloing the procedures belo.

Make sure that the folloing is done.

• Poer is supplied to the unit.

• Stop valves are open.

Note:

During detection, the operation of the indoor unit is controlled by the outdoor unit. During detection, the indoor unit automatically stops operation. This is not a mal-

function.

4-7. EXPLANATION TO THE USER

• Using the OPERATING INSTRUCTIONS, explain to the user ho to use the air conditioner (ho to use the remote controller, ho to remove the air lters, ho to

remove or put the remote controller in the remote controller holder, ho to clean, precautions for operation, etc.).

• Recommend the user to read the OPERATING INSTRUCTIONS carefully.

Procedure

Press the piping/w iring correction sw itch (SW 871) 1 minute or more after turning on the pow er

supply.

• Correction completes in 10 to 15 minutes. When the correction is completed, its result is shon

by LE D indication. Details are described in the follow ing table.

• To cancel this function during its operation, press the piping/iring correction sitch (SW871)

again.

• When the correction completed ithout error, do not press the piping/iring correction sitch

(SW 871) again.

When the result is “Not completed”, press the piping/iring correction sitch (SW871) again to

cancel this function. Then, conrm the iring and piping combination in a conventional manner by

operating the indoor units one by one.

• The operation is done hile the poer is supplied. Make sure not to contact parts other than

the sitch, including the P.C. board. This may cause electric shock or burn by hot parts and

live parts around the sitch. Contacting the live parts may cause P.C. board damage.

• To prevent electronic control P.C. board damage, make sure to perform static elimination before

operating this function.

• This function does not operate hen the outside temperature is 0C or belo.

LED indication during detection:

LE D1

(Red)

LE D2

(Yello)

LE D3

(Green)

Lighted Lighted Once

Result of piping/w iring correction function

LE D1

(Red)

LE D2

(Yello)

LE D3

(Green) Result

Lighted Not lighted Lighted

Completed

(Problem corrected or

normal)

Once Once Once Not completed

(Detection failed)

Other indications

Refer to “SAFETY PRE-

CAUTIONS WHEN LED

BLINKS” located behind

the top panel.

BH79A325H02_en.indd 7 2018/03/05 16:50:34

Fr-1

1-2. FICHE TECHNIQUE

Modèle

Alimentation Longueur des tuyaux et différence de hauteur *1 *2, *3, *4, *5, *6, *8

Tension

nominale Fréquence

Longueur max. des tuyaux par

appareil intérieur / pour système à

plusieurs appareils

Différence de

hauteur max.

Nombre max. de coudes par

appareil intérieur / pour système à

plusieurs appareils

Dosage du réfrigérant

A *7

MXZ-2C20NA2 208 / 230 V 60 Hz 82 pi. (25 m) / 164 pi. (50 m) 49 pi. (15 m) 25 / 50 1,08 once tous les 5 pi.

(20 g/m)

*1 N’utilisez jamais des tuyaux dont l’épaisseur est inférieure à celle recommandée.

Leur résistance à la pression serait insufsante.

*2 Utilisez un tuyau en cuivre ou en alliage de cuivre sans soudure.

*3 Veillez à ne pas écraser ou tordre le tuyau lors du cintrage.

Le rayon du cintrage d’un tuyau de réfrigérant doit être de 4 po. (100 mm) minimum.

Matériau d’isolation : mousse plastique résistante à la chaleur d’une densité de 0,045

*6 Utilisez toujours un matériau isolant de l’épaisseur spéciée. Une isolation trop

épaisse pourrait être à l’origine d’une installation incorrecte de l’unité interne

alors qu’une isolation trop ne pourrait provoquer des fuites.

*7 Si la longueur du tuyau dépasse 131,2 pi. (40 m), une quantité supplémentaire

de réfrigérant (R410A) doit être ajoutée. (Aucune quantité supplémentaire

n’est nécessaire pour une longueur de tuyau inférieure à 131,2 pi. (40 m).)

Outils nécessaires à l’installation

Tournevis Phillips

Niveau

Règle graduée

Couteau tout usage ou paire de ciseaux

Clé dynamométrique

Clé à ouverture xe (ou clé simple)

Clé hexagonale de 5/32 po. (4 mm)

Outil d’évasement pour le modèle R410A

Tubulure de jauge pour le modèle R410A

Pompe à vide pour le modèle R410A

Tuyau de charge pour le modèle R410A

Coupe-tuyau avec alésoir

FRANÇAIS

1-1. INSTRUCTIONS A RESPECTER A TOUT MOMENT PAR MESURE DE SECURITE

• Veuillez lire les “INSTRUCTIONS A RESPECTER A TOUT MOMENT PAR MESURE DE SECURITE” avant de procéder à l’installation du climatiseur.

• Veuillez respecter scrupuleusement les mises en garde contenues dans cette notice car elles concernent des points essentiels à la sécurité.

• Après avoir lu la présente notice, veuillez la conserver avec les NOTICE D’UTILISATION de l’appareil pour pouvoir la consulter ultérieurement.

1. AVANT L’INSTALLATION

■N’installez pas l’unité vous-même (utilisateur).

Une installation incomplète peut être à l’origine d’un incendie, d’une

électrocution, de blessures suite à la chute de l’appareil ou de fuites

d’eau. Consulter un revendeur local ou un installateur agréé.

■Suivez les instructions détaillées dans le manuel d’installation.

Une installation incomplète peut être à l’origine d’un incendie, d’un choc élec-

trique ou de blessures à la suite de la chute de l’unité ou de fuites d’eau.

■Lors de l’installation de l’appareil, utiliser l’équipement de protection et

les outils adéquats, par mesure de sécurité.

Le non-respect de ces recommandations peut être à l’origine de blessures.

■Installez solidement l’unité dans un endroit capable de supporter son

poids.

Si l’emplacement d’installation ne peut pas supporter le poids de l’unité, celle-ci

risque de tomber et de provoquer des blessures.

■ Exécutez les travaux électriques selon le manuel d’installation et veillez à

utiliser un circuit unique. Ne branchez pas d’autres appareils électriques

au circuit.

Un circuit électrique d’une capacité insufsante ou des travaux électriques

incomplets peuvent être à l’origine d’un incendie ou d’un choc électrique.

■Raccordez correctement l’unité à la terre.

Ne branchez pas le l de terre à un tuyau de gaz ou d’eau, à un paratonnerre

ou à la ligne de terre téléphonique. Une mise à la terre défectueuse peut

entraîner un choc électrique.

■ Veillez à ne pas endommager les câbles.

Des câbles endommagés peuvent provoquer un incendie.

■ Veillez à toujours couper l’alimentation principale lors de la conguration

de la carte à circuits imprimés interne ou du câblage.

Le non-respect de cette recommandation peut entraîner un choc électrique.

■ Utilisez les câbles spéciés pour raccorder en toute sécurité les unités

interne et externe. Fixez les câbles solidement pour éviter toute pression

sur le bloc de raccordement.

Un raccordement incorrect peut provoquer un incendie.

■

N’installez pas l’unité dans un endroit exposé à des fuites de gaz inammable.

La fuite ou l’accumulation de gaz autour de l’unité peut entraîner une explosion.

■N’utilisez pas de raccord intermédiaire ou de rallonge pour brancher le

cordon d’alimentation. Ne branchez pas plusieurs appareils à une prise

secteur.

Cela peut provoquer un incendie ou un choc électrique.

■

Utilisez les pièces fournies ou spéciées lors des travaux d’installation.

L’utilisation de pièces défectueuses peut être à l’origine de blessures ou de

fuites d’eau dues à un incendie, un choc électrique, la chute de l’unité, etc.

■ Lors du branchement de la che d’alimentation dans la prise secteur,

vériez qu’aucune poussière, saleté ni d’élément desserré n’est présent

sur la prise et la che. Veillez à enfoncer à fond la che d’alimentation

dans la prise secteur.

La présence de poussière, de saleté ou d’éléments desserrés sur la che

d’alimentation ou la prise secteur peut entraîner un choc électrique ou un

incendie. Remplacez les éventuels éléments desserrés.

■ Fixez correctement le couvercle du boîtier électrique de l’unité interne

et le panneau de service de l’unité externe.

Si le couvercle du boîtier électrique de l’unité interne et/ou le panneau de service

de l’unité externe sont mal xés, ils risquent de provoquer un incendie ou un choc

électrique en raison de la poussière, de l’eau, etc. présentes dans le circuit.

■ Lors de l’installation, du déplacement ou de l’entretien de l’appareil, veiller

à ce qu’aucune substance autre que le réfrigérant spécié (R410A) ne

pénètre dans le circuit de réfrigération.

La présence d’une substance étrangère, comme de l’air dans le circuit, peut

provoquer une augmentation anormale de la pression et causer une explo-

sion, voire des blessures. L’utilisation de réfrigérant autre que celui qui est

spécié pour le système provoquera une défaillance mécanique, un mauvais

fonctionnement du système, ou une panne de l’appareil. Dans le pire des cas,

la sécurité du produit pourrait être gravement mise en danger.

■ Ne libérez pas le réfrigérant dans l’atmosphère. Vériez l’absence de

fuites de gaz réfrigérant une fois l’installation terminée. En cas de fuite

de réfrigérant pendant l’installation, aérez la pièce.

Si le réfrigérant entre en contact avec un feu, des substances toxiques peuvent

se dégager. Si le réfrigérant entre en contact avec la amme d’un appareil

de chauffage à ventilation, chauffage d’appoint, poêle, etc., des substances

toxiques peuvent se dégager.

■ Utilisez les outils et l’équipement de tuyauterie adaptés à l’installation.

La pression du réfrigérant R410A est 1,6 fois supérieure à celle du R22. L’uti-

lisation d’outils et d’équipements non adaptés ou une installation incomplète

peut provoquer l’éclatement des tuyaux et blesser quelqu’un.

■ Pendant l’opération d’aspiration du réfrigérant, arrêtez le compresseur

avant de débrancher les tuyaux de réfrigérant.

Si les tuyaux de réfrigérant sont débranchés alors que le compresseur fonc-

tionne et si le robinet d’arrêt est ouvert, de l’air pourrait être aspiré et la pression

du cycle de réfrigération pourrait augmenter de façon anormale, entraînant

l’explosion des tuyaux.

■ Pendant l’installation de l’unité, branchez correctement les tuyaux de

réfrigérant avant de lancer le compresseur.

Si le compresseur démarre avant le branchement des tuyaux de réfrigérant et

si le robinet d’arrêt est ouvert, de l’air pourrait être aspiré et la pression du cycle

de réfrigération pourrait augmenter de façon anormale, entraînant l’explosion

des tuyaux.

■ Fixez un écrou évasé avec une clé dynamométrique comme spécié dans

ce manuel.

S’il est trop serré, il risque de se rompre et de provoquer une fuite de réfrigérant.

■ Installez l’unité conformément aux normes électriques nationales.

■ S’assurer d’installer un disjoncteur de fuites à la terre.

L’absence d’un disjoncteur de fuites à la terre peut entraîner un choc électrique

ou un incendie.

■Réalisez les travaux de vidange/tuyauterie conformément au manuel

d’installation.

Si les travaux de vidange/tuyauterie ne sont pas réalisés correctement, de l’eau

pourrait s’écouler de l’unité et endommager le mobilier.

■

Ne touchez ni l’entrée d’air ni les ailettes en aluminium de l’unité externe.

Cela peut provoquer des blessures.

■N’installez pas l’unité externe à proximité de l’habitat de petits animaux.

Si des petits animaux entrent dans l’unité et endommagent ses composants

électriques, ils peuvent provoquer un dysfonctionnement, des émissions de

fumée ou un incendie. Nettoyez régulièrement la périphérie de l’unité.

ATTENTION

(Pouvant entraîner des blessures graves si l’unité n’est pas utilisée correctement.)

AVERTISSEMENT (Peut entraîner la mort ou des blessures graves, etc.)

TABLE DES MATIERES

1. AVANT L’INSTALLATION .........................................................................................1

2. INSTALLATION DE L’APPAREIL EXTÉRIEUR .......................................................3

3. TRAVAUX D’EVASEMENT ET RACCORDEMENT DES TUYAUX ........................5

4. PROCEDURES DE PURGE, TEST DE CONTROLE DES FUITES ET

ESSAI DE FONCTIONNEMENT .............................................................................5

5. PURGE.....................................................................................................................7

Quantité supplémentaire de réfrigérant (pi.)

= A × (longueur de tuyau (pi.) – 131,2)

Quantité supplémentaire de réfrigérant (m)

= A × (longueur de tuyau (m) – 40)

*8 Le tableau des spécications de tuyauterie n’indique pas de longueur de ligne

minimum. Cependant, les appareils intérieurs dont la longueur de tuyauterie

connectée est inférieure à 10 pi. (3 m) pourraient produire un bruit intermittent

pendant le fonctionnement normal du système dans des environnements très

calmes. Tenez compte de cette information importante lors de l’installation et

du positionnement de l’appareil intérieur dans l’espace climatisé.

Remarque :

Pour le raccordement de l’appareil/des appareils intérieur(s) de la série MFZ-KJ à cet appareil extérieur, augmentez la charge de réfrigérant conformément aux

instructions du tableau ci-dessous.

Nbre d’appareils intérieurs MFZ-KJ Longueur des tuyaux (L)

40 m maximum 40 m minimum

1 appareil 100 g supplémentaires (Total 2800 g) 100 g + {(L -40) m x 20 g/m)}

2 appareils 200 g supplémentaires (Total 2900 g) 200 g + {(L -40) m x 20 g/m)}

BH79A325H02_fr.indd 1 2018/03/05 17:05:04

Fr-2

1. Obstacles au-dessus de l’appareil

En l’absence d’obstacle sur le devant et d’un côté ou de l’autre de l’appareil,

ce dernier peut être installé même si un obstacle se trouve au-dessus de

lui à condition que l’espace qui sépare l’appareil de l’obstacle soit au moins

équivalent à celui indiqué sur l’illustration.

1-3. SÉLECTION DE JOINTS DE DIAMÈTRE DIFFÉRENT EN OPTION

Si le diamètre des tuyaux de connexion ne correspond pas au diamètre de passage de l’appareil extérieur, utiliser des joints de diamètre différent en option selon le

tableau suivant.

Diamètre de passage de l’appareil extérieur Joints de diamètre différent en option

(diamètre de passage de l’appareil extérieur → diamètre du tuyau de connexion)

MXZ-2C20NA2 Liquide / Gaz 3/8 (9,52) → 1/2 (12,7) : MAC-A454JP-E

Se reporter au manuel d’installation de l’appareil intérieur pour connaître le diamètre du tuyau de

connexion de l’appareil intérieur.

APPAREILS A, B 1/4 (6,35) / 3/8 (9,52)

ESPACE REQUIS AUTOUR DE L’APPAREIL EXTÉRIEUR

1-4. CHOIX DE L’EMPLACEMENT D’INSTALLATION

• Emplacement ne favorisant pas une exposition à des vents violents. Si l’unité

externe est exposée au vent pendant le dégivrage, ce dernier sera plus long.

• Emplacement favorisant une bonne circulation d’air sans poussière exces-

sive.

• Emplacement ne favorisant pas une exposition à la pluie ou aux rayons directs

du soleil.

• Emplacement ne générant pas de nuisance pour le voisinage (bruit de fonc-

tionnement ou pulsation d’air chaud ou froid).

• Emplacement sur un mur ou un support rigides pour éviter toute propagation

du bruit de fonctionnement ou vibration de l’appareil.

• Emplacement qui ne risque pas d’être exposé à des fuites de gaz combus-

tible.

• Lors de l’installation, pensez à xer les supports de l’appareil.

• Emplacement à 10 pi. (3 m) minimum de l’antenne TV ou radio. Le fonction-

nement du climatiseur peut interférer avec la réception des ondes radio ou

TV dans des régions où la réception est faible. Il peut s’avérer nécessaire

de brancher un amplicateur sur l’appareil concerné.

• Toujours installer l’appareil à l’horizontale.

• Installer le climatiseur dans un endroit à l’abri du vent et de la neige. Dans un

endroit soumis à de fortes chutes de neige, installer un abri, un socle et/ou

des écrans de protection.

Remarque :

Il est conseillé de faire une boucle avec le tuyau le plus près possible de l’unité

externe de façon à réduire les vibrations transmises par l’unité.

Remarque :

Si vous utilisez le climatiseur alors que la température extérieure est basse,

veillez à observer les instructions ci-dessous.

• N’installez jamais l’unité externe dans un endroit où le côté présentant

l’entrée/la sortie d’air risque d’être directement exposé au vent.

• Pour protéger l’unité externe du vent, installez-la de façon à ce que l’entrée

d’air soit face au mur.

• Pour éviter toute exposition au vent, il est recommandé d’installer un écran

de protection du côté de la sortie d’air de l’unité externe.

Pour éviter tout problème de fonctionnement, évitez d’installer le climatiseur

dans les endroits suivants :

• En présence de fuites de gaz inammable.

• En présence d’une grande quantité d’huile de machine.

• Dans les régions où l’air est très salin, comme en bord de mer.

• En présence de gaz sulfurés qui se dégagent par exemple des sources

chaudes ou des eaux usées.

• En présence d’équipements haute fréquence ou sans l.

• En présence d'émissions importantes de COV (composés organiques

volatiles), dont les composés de phtalate, le formaldéhyde etc., qui peuvent

provoquer un craquage chimique.

(Unité : pouce (mm))

3. Obstacles sur le devant (souferie) uniquement

En présence d’un obstacle sur le devant de l’appareil comme indiqué sur

l’illustration, il est indispensable de laisser un espace libre au-dessus, derrière

et sur les côtés de l’appareil.

2. Devant (souferie) ouvert

Tant que l’espace qui sépare l’appareil de l’obstacle est au moins équiva-

lent à celui indiqué sur l’illustration, l’appareil peut être installé même si

des obstacles se trouvent derrière lui et d’un côté ou de l’autre. (Absence

d’obstacle au-dessus de l’appareil)

19-11/16 (500) ou plus

7-7/8 (200) ou plus

13-25/32 (350) ou plus

3-15/16 (100) ou plus

6. Espace d’entretien

Laissez un espace pour les travaux d’entretien comme indiqué sur l’illus-

tration.

3-15/16 (100) ou plus

19-11/16 (500)

ou plus

3-15/16 (100) ou plus

Espace d’entretien

13-25/32 (350) ou plus

19-11/16 (500) ou plus

3-15/16 (100) ou plus

(Unité : pouce (mm))

5. Obstacles sur le devant, derrière et sur le(s) côté(s)

• Si vous devez installer l’appareil dans un endroit ceint de murs de type

véranda, veillez à disposer de sufsamment d’espace comme indiqué

ci-dessous.

Si ce n’est pas le cas, les performances du climatiseur risquent de

se détériorer et la consommation d’électricité pourrait augmenter.

• Si vous installez au moins deux appareils, veillez à ne pas les poser les

uns devant ou derrière les autres.

7-7/8 (200) ou plus

3-15/16 (100)

ou plus

13-25/32 (350)

ou plus

19-11/16 (500)

ou plus

19-11/16 (500)

ou plus

La hauteur de l’obstacle est inférieure ou égale à 47-1/4 (1200)

4. Obstacles sur le devant et derrière

L’appareil peut être utilisé en xant un guidage de sortie d’air extérieur en

option (MAC-856SG) (avec les deux côtés et le haut ouverts).

3-15/16 (100) ou plus

Guidage de sortie (MAC-856SG)

19-11/16 (500) ou plus

BH79A325H02_fr.indd 2 2018/03/05 17:05:04

Fr-3

1-5. SCHÉMA D’INSTALLATION

3-15/16 po.

(100 mm)

minimum

13-25/32 po. (350 mm) minimum

Ces appareils doivent être installés par des entrepreneurs agréés

conformément aux réglementations locales en vigueur.

En règle générale, ouvrir

d’au moins 19-11/16 po.

(500 mm) si le devant et les

deux côtés sont ouverts

Plus de 3-15/16 po. (100 mm)

Plus de 7-7/8 po. (200 mm) si

des obstacles sont présents de

chaque côté

En règle générale, ouvrir

d’au moins 19-11/16 po. (500 mm) si

l’arrière, les deux côtés et le haut sont

ouverts

PIÈCES À FOURNIR SUR PLACE

(A) Câble d’alimentation* 1

(B) Câble de connexion intérieur/ex-

térieur* 1

(D) Cache de l’orice mural 1

(E) Ruban de tuyauterie 1

(F)

Rallonge du tuyau flexible d’éva-

cuation

(ou tuyau flexible de chlorure de

vinyle d’un diamètre intérieur de

19/32 po. (15 mm) ou tuyau VP16

de chlorure de vinyle)

(G) Huile réfrigérante Petite

quantité

(H) Mastic 1

(I) Attache de xation pour tuyau 2 à 7

(J) Vis de xation pour (I) 2 à 7

(K) Manchon d’ouverture murale 1

(L)

Tuyau exible en PVC (chlorure de

vinyle) d’un diamètre intérieur de 15

mm ou tuyau rigide VP16 en PVC

pour la douille d’évacuation (1)

* Remarque :

Placer le câble de connexion intérieur/extérieur (B)

et le câble d’alimentation (A) à 3 pi. (1 m) minimum

du câble de l’antenne TV.

La “quantité” pour (B) à (K) ci-dessus est la quan-

tité à utiliser pour l’appareil intérieur.

Après le test de contrôle des fuites,

appliquer soigneusement du maté-

riau isolant pour obstruer les trous.

Si la tuyauterie doit être xée sur

un mur contenant des métaux (de

l’étain p. ex.) ou un treillis métal-

lique, utiliser un morceau de bois

traité d’une épaisseur de 25/32 po.

(20 mm) minimum entre le mur et

la tuyauterie ou isoler la tuyauterie

en lui appliquant 7 à 8 couches de

ruban isolant en vinyle.

Pour utiliser la tuyauterie existante,

effectuer un cycle COOL (REFROI-

DISSEMENT) de 30 minutes et lan-

cer l’aspiration avant de procéder à

la dépose de l’ancien climatiseur.

Reformer l’écrou évasé en respec-

tant les dimensions des nouveaux

tuyaux de réfrigérant.

Fixer ici avec

des boulons

M8.

Augmenter la

profondeur des

fondations.

Augmenter la largeur

des fondations.

2. INSTALLATION DE L’APPAREIL EXTÉRIEUR

2-1. INSTALLATION DE L’APPAREIL

• S’assurer de bien attacher les pieds de l’appareil avec les boulons lors de l’installation.

• S’assurer d’installer l’appareil fermement pour qu’il ne tombe pas lors d’un tremblement de terre ou d’une tempête.

• Se référer à la gure ci-dessous pour les fondations en béton.

Entrée d’air

Évacuation d’air

Entrée d’air

Installation de l’appareil extérieur

2 orices à encoche en U

(boulon de base M8) 2 orices à encoche en U

(boulon de base M8)

Installation de l’appareil extérieur

37-7/8

17-11/16

6-1/2

2-3/8 × 13/16

orices ovales (boulon de base M8)

14-1/4

15-5/8

169 500

396

840

361

330

4-10 × 21

orices ovales (boulon de base M8)

Entrée d’air

Évacuation d’air

Unité : pouce Unité : mm

1-6. TUYAU DE VIDANGE DE L’APPAREIL EXTERIEUR

Veillez procéder aux travaux d’écoulement à partir d’un seul endroit.

1) Choisir un seul orice pour l’évacuation et installer la douille d’évacuation (1) sur cet orice.

2) Fermer les autres orices avec leur capuchon d’évacuation (2).

3) Raccorder un exible en PVC souple (L) de 15 mm de diamètre intérieur, en vente dans le commerce, à la douille d’évacuation (1) et à l’évacuation principale.

Remarque :

Toujours installer l’appareil à l’horizontale.

Ne pas utiliser la douille d’évacuation (1) ni les bouchons d’évacuation (2) dans les régions froides. Le liquide évacué pourrait geler et provoquer l’arrêt du ventilateur.

L’unité extérieure produit de la condensation en mode de chauffage. Choisir l’endroit où le climatiseur sera monté de manière à éviter que l’unité extérieure et/ou les

sols ne soient mouillés par l’eau d’évacuation ou endommagés en cas de gel de cette dernière.

BH79A325H02_fr.indd 3 2018/03/05 17:05:04

Fr-4

• Veiller à utiliser des circuits spéciaux pour le climatiseur.

• Le câblage doit être conforme aux normes techniques applicables.

• Le câblage doit être connecté conformément au schéma.

• Les vis doivent être serrées de façon à éviter leur desserrage.

1-3/8 po.

(35 mm)

5/8 po.

(15 mm)

1) Retirer le panneau de service.

2) Déposer la plaque de conduit.

3) Fixer le connecteur du conduit sur la plaque de conduit à l’aide d’un

contre-écrou, puis le xer sur l’appareil à l’aide de vis. Veillez à xer les

connecteurs de conduit aux emplacements corrects selon leur taille.

4) Raccorder les ls de terre au banc TB.

5) Retirer la vis de xation du bloc de sortie et connecter le câble de

connexion intérieur/extérieur (B) depuis l’appareil intérieur au bloc de

sortie. Veiller à ne pas effectuer d’erreur de branchement. Fixer ferme-

ment le câble au bloc de sortie pour ne faire apparaître aucune partie

de son noyau et n’appliquer aucune force extérieure à la section de

raccordement du bloc de sortie.

6) Serrer fermement les vis de xation du bloc de sortie an d’éviter tout

faux contact. Après l’opération de serrage, tirer légèrement sur les câbles

pour s’assurer qu’ils sont bien xés.

7) Effectuer les étapes 5) et 6) pour chaque appareil intérieur.

8) Brancher le câble d’alimentation (A).

9) Refermer le panneau de service. Vérier que l’étape 3-2. RACCORDE-

MENT DES TUYAUX a été effectuée.

RACCORDEMENT DES FILS ET DU CÂBLE DE TERRE

• Utiliser un conducteur massif min. AWG14 ou un conducteur toronné

min. AWG14.

• Utiliser un l en cuivre à double isolation 600 V.

• Utiliser des conducteurs en cuivre uniquement.

* Respecter le code électrique local.

CÂBLE D’ALIMENTATION

• Utiliser un conducteur massif ou toronné min. AWG8.

• Utiliser des conducteurs en cuivre uniquement.

* Respecter le code électrique local.

CÂBLE DE TERRE

• Utiliser un conducteur massif ou toronné min. AWG8.

• Utiliser des conducteurs en cuivre uniquement.

* Respecter le code électrique local.

AVERTISSEMENT :

• Utiliser le câble de connexion conforme aux normes techniques

pour raccorder les unités interne et externe, et xer le câble fer-

mement sur la bloc de sortie de façon que le côté raccordement

de ce dernier ne soit soumis à aucune contrainte extérieure. Un

raccordement incomplet ou une xation incorrecte risqueraient de

provoquer un incendie.

•

Raccorder les ls aux bornes associées aux numéros correspondants.

• Lors du raccordement du cordon et/ou du l au bloc de sortie,

veiller à xer chaque vis à la borne correspondante.

APPAREIL INTÉRIEUR

Prévoir une longueur de câble de raccordement supplémentaire en vue

des entretiens ultérieurs.

Remarque :

* Connecter un câble de terre à une borne à l’aide d’une cosse à anneau.

Bloc de sortie

Alimentation

208/230 V AC

Monophasé 2 ls 60 Hz

Terre

Bloc de sortie

208/230 V AC

Monophasé 60 Hz

Sectionneur

Borne de

terre *

Borne de

terre *

Borne de

terre *

Câble de sortie

Bloc de sortie Bloc de sortie Bloc de sortie

APPAREIL EXTÉRIEUR

2-2. BRANCHEMENT DES CÂBLES DE L’APPAREIL EXTÉRIEUR

SPÉCIFICATIONS ÉLECTRIQUES

APPAREIL EXTÉRIEUR MXZ-2C20NA2

Alimentation

(V, PHASE, Hz) 208/230, 1, 60

Calibre max. de fusible

(temporisé) (A) 20

Courant admissible min. du

circuit (A) 17,2

Moteur de ventilateur

(F.L.A) 1,77

Compresseur (R.L.A) 10,7

(L.R.A) 15,5

Tension de commande Unité interne-Télécommande : (sans l)

Appareil intérieur-Appareil extérieur : DC12-24V

Connecteur du conduit Taille commerciale du conduit

(a) Alimentation 3/4 pouce

(b) Intérieur/extérieur 1/2 pouce

Remarque :

• Si la poignée est déposée, l’opération de câblage sera plus efcace.

• S’assurer de reposer la poignée.

Contre-écrou

Panneau de service

Vis

Connecteur du

conduit

Plaque de conduit

• Brancher l’alimentation principale lorsque la température ambiante

est inférieure à -4°F (-20°C).

• À -4°F (-20°C) ou en-deçà, l’appareil a besoin d’au moins 4 heures

de veille avant de pouvoir fonctionner an de chauffer les pièces

électriques.

Vis

BH79A325H02_fr.indd 4 2018/03/05 17:05:05

Fr-5

Fig. 1 Fig. 2 Fig. 3

Fig. 4 Fig. 5 Fig. 6

Diamètre du tuyau

[pouce (mm)]

A [pouce (mm)] Couple de serrage

Outil type

d’embrayage pour le

modèle R410A

Outil type

d’embrayage pour le

modèle R22

Ecrou à oreilles pour le

modèle R22 pi-Ib N•m kgf•cm

1/4 (ø6,35) 21/32 (17)

0 à 0,02

(0 à 0,5)

0,04 à 0,06

(1,0 à 1,5)

0,06 à 0,08

(1,5 à 2,0)

10 à 13 13,7 à 17,7 140 à 180

3/8 (ø9,52) 7/8 (22) 25 à 30 34,3 à 41,2 350 à 420

1/2 (ø12,7) 1-1/32 (26) 0,08 à 1,0

(2,0 à 2,5)

36 à 42 49,0 à 56,4 500 à 575

5/8 (ø15,88) 1-5/32 (29) 54 à 58 73,5 à 78,4 750 à 800

4-1. PROCEDURES DE PURGE ET TEST DE CONTROLE DES FUITES

3. TRAVAUX D’EVASEMENT ET RACCORDEMENT DES TUYAUX

3-1. TRAVAUX D’EVASEMENT

PROCEDURES DE PURGE, TEST DE CONTROLE DES FUITES ET ESSAI DE FONCTIONNEMENT

1) Coupez correctement le tuyau en cuivre avec un coupe-

tuyaux. (Fig. 1, 2)

2) Ebarbez parfaitement la partie tronçonnée du tuyau. (Fig.

• Dirigez le tuyau en cuivre vers le bas lors de l’ébarbage

de façon à éviter que les bavures ne pénètrent dans le

tuyau.

3) Retirez les écrous à évasement xés sur les unités interne

et externe, puis posez-les sur le tuyau après avoir éliminé

toutes les bavures. (Il est impossible de les poser après

les travaux d’évasement.)

4) Travaux d’évasement (Fig. 4, 5). Tenez fermement le

tuyau de cuivre dans la dimension indiquée dans le

tableau. Sélectionnez A en pouce (mm) dans le tableau

en fonction de l’outil que vous utilisez.

5) Contrôle

• Comparez les travaux d’évasement avec la Fig. 6.

• Si l’évasement n’est pas conforme à l’illustration, coupez

la partie évasée et refaites l’évasement.

1) Retirez le bouchon de l’ouverture de service du robinet d’arrêt du côté du

conduit de gaz de l’unité externe. (A l’origine, les robinets d’arrêt sont com-

plètement fermés et recouverts d’un capuchon.)

2) Raccorder la vanne du collecteur à jauge et la pompe à vide à l’ouverture de

service du robinet d’arrêt à côté du conduit de gaz de l’appareil extérieur.

3) Mettez la pompe à vide en marche. (Faites le vide pendant 15 minutes

minimum.)

4) Contrôlez la dépression ainsi obtenue avec la vanne du collecteur à jauge,

puis fermez la vanne et arrêtez la pompe à vide.

5) Patientez pendant une minute ou deux. Assurez-vous que l’aiguille

de la vanne du collecteur à jauge reste dans la même position.

Vérifiez que le manomètre indique une pression de -14,7 psi [Jauge]

(-0,101 MPa).

6) Retirez rapidement la vanne du collecteur à jauge de l’ouverture de service

du robinet d’arrêt.

7) Ouvrez complètement les robinets d’arrêt des tuyaux de liquide et de gaz.

La mise en service sans ouvrir complètement les robinets d’arrêt diminue le

rendement de l’unité et peut être source de panne.

8) Reportez-vous aux étapes 1-2. et chargez la quantité de réfrigérant recom-

mandée si nécessaire. Veillez à charger lentement le liquide réfrigérant. Sinon,

la composition de réfrigérant dans le système peut changer et affecter les

performances du climatiseur.

9) Serrez le bouchon de l’ouverture de service pour recréer les conditions

d’origine.

) Test de contrôle des fuites.

3-2. RACCORDEMENT DES TUYAUX

1) Appliquez une ne couche d’huile réfrigérante (G) sur les embouts évasés des

tuyaux ainsi que sur les raccords de tuyau de l’appareil extérieur.

2) Alignez la partie médiane du tuyau sur les raccords de tuyau de l’appareil extérieur

et serrez les écrous évasés à la main de 3 à 4 tours.

3) Serrez l’écrou évasé avec une clé dynamométrique comme indiqué dans le tableau.

• Un serrage excessif pourrait endommager l’écrou évasé et provoquer une fuite

de réfrigérant.

•

Veillez à protéger la tuyauterie avec une gaine isolante. Tout contact direct avec

la tuyauterie nue peut se traduire par des brûlures ou des engelures.

3-3. ISOLATION THERMIQUE ET RUBANAGE

1) Recouvrez les raccords de tuyauterie d’une bande isolante pour tuyaux.

Du côté de l’unité externe, isolez correctement chaque tuyau, vannes incluses.

3) Appliquez du ruban adhésif de tuyauterie (E) en commençant par l’entrée de l’unité

externe.

• Collez l’extrémité du ruban adhésif (E) (avec le produit adhésif fourni).

• Si la tuyauterie doit passer dans le plafond, les toilettes ou dans un endroit où

la température et l’humidité sont élevées, ajoutez une couche supplémentaire

de bande isolante disponible dans le commerce pour éviter toute formation de

condensation.

AVERTISSEMENT

Pendant l’installation de l’appareil, bran-

chez correctement les tuyaux de réfri-

gérant avant de lancer le compresseur.

Ebar-

bé

Conforme Non conforme

Bavures Tuyau en cuivre

Alésoir supplémentaire

Coupe-

tuyaux

Poncez le pour-

tour du tuyau

Egalisez la

longueur tout

le tour du

tuyau

Intérieur brillant

et sans rayures.

Ecrou évasé

Filière

Tuyau en

cuivre

Modèle à

manivelle

Outil d’évasement

Modèle avec

écrous à

ailette

Tuyau en

cuivre

Incliné Irrégu-

lier

Bouchon de l’ouverture

de service

(Couple de 13,7 à

17,7 N•m, 140 à

180 kgf•cm) Robinet

d’arrêt

pour GAZ

Bouchon du robinet

d’arrêt

(Couple de 19,6 à

29,4 N•m, 200 à

300 kgf•cm)

Vanne du collecteur

à jauge (pour le

modèle R410A)

Manomètre combiné

(pour le modèle R410A)

–0,101 MPa

(–760 mmHg)

Poignée

basse

Poignée haute

Pompe à vide (pour

le modèle R410A)

Tuyau de charge

(pour le modèle

R410A)

*Fermer

*Ouvrir

Clé hexagonale

*4 à 5 tours

Robinet

d’arrêt pour

LIQUIDE

Manomètre (pour

le modèle R410A)

Précautions à prendre lors

de l’utilisation de la vanne de

commande

Lorsque vous fixez la vanne de

commande à l’ouverture de service,

le noyau de vanne peut se déformer

ou se relâcher en cas de pression

excessive. Cela peut entraîner une

fuite de gaz.

Lorsque vous fixez la vanne de

commande à l’ouverture de service,

veillez à ce que le noyau de vanne

soit en position fermée, puis serrez

la partie A. Ne serrez pas la partie A

ou ne tournez pas le corps lorsque

le noyau de vanne est en position

ouverte.

Ouverture de

service

Tuyau de

charge

(pour le

modèle

R410A)

Corps

Fermer

Vanne de

commande

AOuvrir

PRECAUTION

Lorsque certains orices ne sont pas

utilisés, veuillez les obstruer en serrant

correctement leur écrou respectif.

BH79A325H02_fr.indd 5 2018/03/05 17:05:05

Fr-6

4-2. RECHARGE DE GAZ

Charger du gaz pour l’appareil.

1) Relier la bouteille de gaz sur l’orice de service du robinet d’arrêt.

2) Effectuer la purge d’air de la canalisation (ou du exible) venant du cylindre de réfrigérant.

3) Charger la quantité de réfrigérant spéciée tout en laissant fonctionner le climatiseur en mode

de refroidissement.

Remarque :

En cas d’ajout de réfrigérant, respecter la quantité précisée pour le cycle de réfrigération.

PRECAUTION :

En cas de supplément de charge, assurez-vous de charger le réfrigérant sous sa forme liquide. Si

le réfrigérant est chargé sous sa forme gazeuse, sa composition risque de se modier à l’intérieur

du système et le fonctionnement normal du climatiseur peut s’avérer impossible. Il convient, en

outre, de remplir le système de réfrigérant le plus lentement possible car une charge trop rapide

risque de bloquer le compresseur.

Pour maintenir une pression élevée dans le cylindre de gaz, le réchauffer avec de l’eau chaude

(d’une température inférieure à 104°F (40°C)) pendant la saison froide. Ne jamais utiliser une

amme vive ou de la vapeur pour effectuer cette opération.

Raccord

Robinet d’arrêt

Conduite

de liquide

Raccord

Appareil intérieur

Vanne d’arrêt

avec port

d’entretien

Conduit

de gaz

réfrigérant

Vanne de fonction-

nement du cylindre

de réfrigérant (pour

le R410A)

Jauge collectrice

(pour le R410A)

Conduite exible

de chargement

(pour le R410A)

Cylindre de gaz réfrigérant

pour R410A, avec siphon

Echelle électronique pour

la charge de réfrigérant

Réfrigérant (liquide)

Appareil

extérieur

Raccord

Panneau d’entretien

4-3. RETRAIT DU PANNEAU D’ENTRETIEN

Le réglage du commutateur Dip du panneau de commande extérieur peut être modié sans

retrait du panneau frontal.

Suivez les procédures ci-après pour retirer le panneau d’entretien et régler le commutateur Dip.

1) Retirez la ou les vis de xation du panneau d’entretien.

2) Retirez le panneau d’entretien et effectuez les réglages nécessaires.

3) Installez le panneau d’entretien.

Remarque:

Assurez-vous de xer correctement le panneau d’entretien. Une installation incomplète risque-

rait de provoquer un dysfonctionnement.

4-4. VERROUILLAGE DU MODE DE FONCTIONNEMENT DU CLIMATISEUR

(REFROIDISSEMENT, DÉSHUMIDIFICATION, CHAUFFAGE)

4-5. RÉDUCTION DU BRUIT DE FONCTIONNEMENT DE L’APPAREIL EXTÉRIEUR

• Description de la fonction :

Lorsque cette fonction est sélectionnée, si le mode de fonctionnement est blo-

qué sur COOL/DRY (REFROIDISSEMENT/DÉSHUMIDIFICATION) ou HEAT

(CHAUFFAGE), le climatiseur fonctionne uniquement dans ce mode.

* Il est nécessaire de modier la conguration pour pouvoir sélectionner cette

fonction. Présenter cette fonction aux clients et les inviter à l’utiliser.

[Procédure de verrouillage du mode de fonctionnement]

1) Veiller à couper l’alimentation secteur du climatiseur avant de procéder à la

programmation.

2) Régler le commutateur “3” du SW1 du panneau de commande extérieur sur ON

pour activer cette fonction.

3) Pour verrouiller le fonctionnement en mode COOL/DRY (REFROIDISSEMENT/

DÉSHUMIDIFICATION), régler le commutateur “4” du SW1 du panneau de

commande extérieur sur OFF. Pour verrouiller le fonctionnement en mode HEAT

(CHAUFFAGE), régler le même commutateur sur ON.

4) Mettre le climatiseur sous tension.

[Procédure de réduction du bruit de fonctionnement]

1) Veiller à couper l’alimentation secteur du climatiseur avant de procéder à la programmation.

2) Régler le commutateur “5” du SW1 du panneau de commande extérieur sur ON pour activer cette fonction.

3) Mettre le climatiseur sous tension. Réduire le bruit de

fonctionnement

• Description de la fonction :

Lorsque cette fonction est sélectionnée, il est possible de limiter le bruit de fonctionnement de l’appareil extérieur en réduisant la charge de fonctionnement, par

exemple, pendant la nuit en mode COOL (REFROIDISSEMENT). Cependant, veuillez noter que les performances de refroidissement et de chauffage peuvent

diminuer si cette fonction est sélectionnée.

* Il est nécessaire de modier la conguration pour pouvoir sélectionner cette fonction. Présenter cette fonction aux clients et les inviter à l’utiliser.

REFROIDISSEMENT/

DÉSHUMIDIFICATION

CHAUFFAGE

L E D

SW1

SW8 7 1

SW2

SW1

1 2 3 4 5 6

SW1

1 2 3 4 5 6

DEL

Modèle Appareil intérieur

MXZ-2C20NA2 A– B

BH79A325H02_fr.indd 6 2018/03/05 17:05:06

Fr-7

Lors du déplacement ou de la mise au rebut du climatiseur, il est nécessaire de purger le système en suivant la procédure ci-dessous de façon à ne pas libérer le

réfrigérant dans l’atmosphère.

1) Coupez le disjoncteur.

2) Raccordez la vanne du collecteur à jauge à l’ouverture de service du robinet d’arrêt du côté du conduit de gaz de l’unité externe.

3) Fermez complètement le robinet d’arrêt du côté du conduit de liquide de l’unité externe.

4) Enclenchez le disjoncteur.

5) Démarrez le fonctionnement en mode COOL (REFROIDISSEMENT) sur tous les appareils intérieurs.

6) Lorsque le manomètre indique 0,1 à 0 psi [jauge] (0,05 à 0 MPa), fermez complètement le robinet d’arrêt du côté du tuyau de gaz de l’appareil extérieur et arrêtez

le système. (Reportez-vous au manuel d’installation de l’appareil intérieur pour la méthode d’arrêt du système.)

* Si trop de réfrigérant a été ajouté au système de climatisation, il se peut que la pression ne parvienne pas à baisser jusqu’à 0,1 à 0 psi (jauge) (0,05 à 0 MPa) ou la

fonction de protection pourrait se déclencher en raison de la montée de pression dans le circuit de réfrigérant à haute pression. Dans ce cas, utilisez un dispositif

de collecte du réfrigérant pour recueillir la totalité du réfrigérant du système, puis rechargez la quantité de réfrigérant correcte dans le système après avoir déplacé

les unités internes et externes.

7) Coupez le disjoncteur. Retirez le manomètre et la tuyauterie du réfrigérant.

AVERTISSEMENT

Pendant l’opération d’aspiration du réfrigérant, arrêtez le compresseur avant de débrancher les tuyaux de réfrigérant.

Le compresseur risque d’éclater et de provoquer des blessures si une substance étrangère, comme de l’air, pénètre dans les tuyaux.

5. PURGE

4-7. EXPLICATIONS DESTINEES A L’UTILISATEUR

• A l’aide de la NOTICE D’UTILISATION, expliquez à l’utilisateur l’emploi du climatiseur (utilisation de la télécommande, remplacement des ltres à air, enlèvement

ou placement de la télécommande sur son support, nettoyage, précautions à prendre pour le fonctionnement, etc.).

• Recommandez à l’utilisateur de lire attentivement la NOTICE D’UTILISATION.

4-6. ESSAI

• Chaque appareil intérieur doit être soumis à un essai de fonctionnement. Veuillez consulter la notice d’installation des appareils intérieurs et vous assurer que les

appareils fonctionnent correctement.

• Si vous soumettez simultanément tous les appareils à un essai de fonctionnement, il ne vous sera pas possible de détecter les éventuelles erreurs de raccordement

des tuyaux de réfrigérant et de câblage des appareils intérieurs/extérieurs. Vous devez donc lancer les essais de fonctionnement l’un après l’autre.

Concernant le mécanisme de protection contre une remise en marche trop rapide

Lorsque le compresseur s’arrête, le dispositif de protection contre la remise en marche à trop brève échéance s’enclenche. Le compresseur restera arrêté trois minutes

avant de se remettre en marche, an de protéger le climatiseur.

Fonction de correction de câblage/tuyauterie

L’appareil est équipé d’une fonction qui permet de corriger les branchements de câblage et de tuyauterie. En cas de branchement incorrect de câblage et de tuyauterie

ou de problème de vérication, utiliser cette fonction pour détecter et corriger le branchement en respectant la procédure suivante.

Vérier que les étapes suivantes ont été effectuées.

• L’appareil est alimenté.

• Les vannes d’arrêt sont ouvertes.

Remarque :

Lors de la détection, le fonctionnement de l’appareil intérieur est contrôlé par l’appareil extérieur. Lors de la détection, l’appareil intérieur s’arrête automatiquement. Il

ne s’agit pas d’un dysfonctionnement.

Procédure

Appuyez sur le commutateur de correction de tuyauterie/câblage (SW871) pendant

1 minute minimum après la mise sous tension de l’appareil.

• La correction s’effectue en 10 à 15 minutes. Une fois la correction terminée, le résultat est

indiqué par un voyant DEL. Les détails sont décrits dans le tableau suivant.

• Pour annuler cette fonction en cours de fonctionnement, appuyer de nouveau sur le com-

mutateur de correction de câblage/tuyauterie (SW871).

• Lorsque la correction est effectuée sans erreur, ne pas appuyer de nouveau sur le commu-

tateur de correction de câblage/tuyauterie (SW871).

Lorsque le résultat est “non réalisé”, appuyer de nouveau sur le commutateur de correction

de câblage/tuyauterie (SW871) pour annuler cette fonction. Vérier ensuite les raccordements

de câblage et tuyauterie de manière conventionnelle en faisant fonctionner les appareils

intérieurs l’un après l’autre.

• Pour utiliser cette fonction, l’appareil doit être alimenté. Veiller à ne pas toucher des éléments

autres que le commutateur, notamment le panneau de commande. Cela peut entraîner un

choc électrique ou des brûlures par des éléments chauds ou sous tension situés autour du

commutateur. Le contact avec des éléments sous tension peut endommager le tableau de

commande.

• Pour éviter les dommages électroniques du panneau de commande, veiller à éliminer

l’électricité statique avant d’utiliser cette fonction.

• Cette fonction ne peut pas être utilisée lorsque la température extérieure est égale ou

inférieure à 0°C.

Voyant DEL lors de la détection

DEL1

(Rouge)

DEL2

(Jaune)

DEL3

(Verte)

Allumé Allumé Une fois

Résultat de la fonction de correction de câblage/tuyauterie

DEL1

(Rouge)

DEL2

(Jaune)

DEL3

(Verte) Résultat

Allumé Éteint Allumé

Terminé

(Problème corrigé ou situation

normale)

Une fois Une fois Une fois Non terminé

(Échec de la détection)

Autres indications

Se reporter à l’étiquette “PRÉCAU-

TIONS DE SÉCURITÉ À SUIVRE

LORSQUE LA DEL CLIGNOTE”

située au dos du panneau supérieur.

BH79A325H02_fr.indd 7 2018/03/05 17:05:06

Sp-1

1. ANTES DE LA INSTALACIÓ N

1-1. POR RAZ ONES DE SEGURIDAD, DEBERÁ OBSERVARSE SIEMPRE LO SIGUIENTE

• Antes de instalar el acondicionador de aire, lea atentamente el apartado “POR RAZONES DE SEGURIDAD, DEBER OBSERVARSE SIEMPRE LO SIGUIENTE”.

• Observe los mensajes de atencin y cuidado indicados en él, ya que se reeren a cuestiones de seguridad importantes.

• Cuando haya acabado de leer el manual, no olvide dejarlo junto al MANUAL DE INSTRUCCIONES para su futura referencia.

Herramientas necesarias para la instalació n

Destorn

illador Phillips

Nivel

Bscula

Cuchilla o tijeras

Llave dinamométrica

Llave (o llave de tuercas)

Llave hexagonal de 5/32 pulg. (4 mm)

Abocardador para R410A

Vlvula colectora de

manmetro para R410A

Bomba de vaco para R410A

Manguera de carga para R410A

Cortador de tuberas con escariador

ESPAÑOL

1-2. ESPECIFICACIONES

Modelo

Alimentacin Longitud de tubera y diferencia de altura *1, *2, *3, *4, *5, *6, *8

Tensin de

régimen Frecuencia Longitud mxima del tubo por uni-

dad interior / para sistema mltiple Diferencia

mxima de altura N mx. de codos por unidad

interior / para sistema mltiple Ajuste de refrigerante

A *7

MXZ-2C20NA2 208 / 230 V 60 Hz 82 pies (25 m) / 164 pies (50 m) 49 pies (15 m) 25 / 50 1,08 onzas por cada

5 pies (20 g/m)

*1 Nunca utilice tuberas de grosor menor que el especicado. La resistencia a

la presin sera insuciente.

*2 Utilice una tubera de cobre o una tubera de aleacin de cobre sin costuras.

*3 Tenga cuidado de no romper o doblar la tubera cuando la exione.

*4 El radio de curvatura de la tubera de refrigerante debe ser de 4 pulg.

(100 mm) o ms.

*5 Material aislante: Plstico de espuma termorresistente con un peso especco

de 0,045

*6 Asegrese de utilizar un aislamiento de grosor especicado. Un grosor excesivo

puede alterar la correcta instalacin de la unidad interior y un grosor insuciente

puede generar goteo de roco.

■El usuario no debe instalar la unidad.

Una instalacin defectuosa podra causar incendios, descargas eléctricas o

lesiones debidos a una cada de la unidad o escapes de agua. Para hacer la

instalacin, consulte al concesionario en el que adquiri esta unidad o a un

instalador cualicado.

■Siga las instrucciones incluidas en el manual de instalació n.

Una instalacin defectuosa podra causar incendios, descargas eléctricas,

lesiones debidas a una cada de la unidad o escapes de agua.

■Al instalar la unidad, use equipos y herramientas de protecció n adecuadas

para garantizar la seguridad.

De no hacerlo, podra sufrir daos corporales.

■

Asegú rese de que el lugar de instalació n puede soportar el peso de la unidad.

Si el lugar de instalacin no puede aguantar el peso de la unidad, ésta podra

caerse y causar daos.

■ Realice la instalació n eléctrica siguiendo las instrucciones del manual de

instalació n y asegurá ndose de emplear un circuito exclusivo. No conecte

otros dispositivos eléctricos al circuito.

Si el circuito de alimentacin no tiene suciente capacidad o la instalacin

eléctrica es insuciente, podra producirse un incendio o una descarga eléctrica.

■Conecte correctamente la unidad a tierra.

No conecte el cable de tierra a una tubera de gas, de agua, pararrayos o al

cable de tierra de un teléfono. Una conexin a tierra defectuosa podra provocar

una descarga eléctrica.

■ Evite dañ ar los cables.

Unos cables daados podran provocar incendios.

■ Asegú rese de desconectar el conmutador de alimentació n general al

instalar la placa de circuito impreso o el cableado.

De no hacerlo, podra provocar una descarga eléctrica.

■Utilice los cables indicados para conectar de forma segura las unidades

interiores y exteriores. Conecte bien los cables de modo que no queden

tensos en el panel de terminales.

Una conexin incorrecta podra provocar un incendio.

■

No instale la unidad en un lugar donde pueda haber fugas de gas inamable.

Si hay fugas de gas y se acumula alrededor de la unidad, podra producirse

una explosin.

■No emplee conexiones intermedias del cable de alimentació n ni tampoco

un cable de extensió n. Evite también conectar demasiados aparatos a

una sola toma de CA.

Esto podra provocar un incendio o una descarga eléctrica.

■ Utilice las piezas suministradas o indicadas para efectuar la instalació n.

El empleo de piezas defectuosas podra provocar lesiones o escapes de agua

a causa de un incendio, una descarga eléctrica, la cada de la unidad, etc.

■ Al conectar el enchufe de alimentació n en la toma, asegú rese de que no

hay polvo, obstrucciones o piezas sueltas ni en la toma ni en el enchufe.

Compruebe que el enchufe de alimentació n está completamente insertado

en la toma.

Si hay polvo, obstrucciones o piezas sueltas en el enchufe de alimentacin o

la toma, podra provocar incendios o descargas eléctricas. Si el enchufe de

alimentacin presenta piezas sueltas, sustityalo.

■ Fije rmemente la cubierta de la instalacin eléctrica a la unidad interior

y el panel de servicio, a la unidad exterior.

Si no se jan con rmeza la cubierta de instalacin eléctrica de la unidad interior

y el panel de servicio de la unidad exterior, podra acumularse polvo, agua,

etc. en la unidad y producirse un incendio o una descarga eléctrica.

■ Al instalar, reubicar o reparar la unidad, asegú rese de que en el circuito

de refrigeració n no entra ninguna otra sustancia que no sea el refrigerante

especicado (R410A).

La presencia de cualquier otra sustancia extraa, como aire por ejemplo,

puede provocar una elevacin anmala de la presin, una explosin o daos

corporales. El uso de un refrigerante distinto al especicado por el sistema

ocasionar fallos mecnicos, malfuncionamiento del sistema o averas en la

unidad. En el peor de los casos, esto podra llegar a ser un serio impedimento

para garantizar el uso seguro del producto.

■ No descargue el refrigerante en el ambiente. Una vez acabada la instala-

ció n, compruebe que no haya fugas de gas refrigerante. Si se producen

fugas de refrigerante durante la instalació n, ventile la habitació n.

Si el refrigerante entra en contacto con una llama, podra generarse gas nocivo.

Si se produjeran pérdidas de gas refrigerante en un interior y entraran en con-

tacto con la llama de un calefactor con ventilador, un calentador, una estufa,

etc. se generaran gases nocivos.

■ Utilice las herramientas apropiadas y los materiales de conducció n

adecuados para la instalació n.

La presin del refrigerante R410A es 1,6 veces mayor que la del R22. Si no se

utilizan herramientas o materiales apropiados, o si se realiza una instalacin

defectuosa, las tuberas podran estallar y provocar lesiones.

■ Al bombear el refrigerante, detenga el compresor antes de desconectar

las tuberí as de refrigerante.

Si las tuberas de refrigerante se desconectan con el compresor en marcha y

la vlvula de retencin se abre, podra entrar aire y la presin del ciclo de re-

frigeracin aumentara de forma anmala, lo que podra hacer que las tuberas

estallaran.

■ Al instalar la unidad, conecte las tuberas de refrigerante de forma ja

antes de poner en marcha el compresor.

Si el compresor se pone en marcha antes de que las tuberas de refrigerante

estén conectadas y la vlvula de retencin se abre, podra entrar aire y la

presin del ciclo de refrigeracin aumentara de forma anmala, lo que podra

hacer que las tuberas estallaran.

■ Apriete la tuerca abocardada mediante una llave dinamométrica tal y

como se especica en el presente manual.

Si la aprieta demasiado, la tuerca abocardada podra romperse y causar

pérdidas de refrigerante.

■ Instale la unidad de acuerdo con la normativa para instalaciones eléctri-

cas.

■ Asegú rese de instalar un disyuntor del Interruptor de fallo de conexió n

a tierra (GFI).

De no instalar un disyuntor del Interruptor de fallo de conexin a tierra (GFI)

se podra producir una descarga eléctrica o incendio.

■Para efectuar un drenaje y una instalació n de tuberí as seguros, siga las

indicaciones del manual de instalació n.

Un drenaje o una instalacin de tuberas defectuosos podra causar un escape

de agua en la unidad y daar los enseres del hogar.

■

No toque la entrada de aire ni las aletas de aluminio de la unidad exterior.

Esto podra causar lesiones.

■No instale la unidad exterior donde puedan vivir animales pequeñ os.

Si los animales penetran en la unidad y daan las piezas eléctricas podran

provocar fallos de funcionamiento, humos o incendios. Mantenga limpia el rea

alrededor de la unidad.

CUIDADO (Podra causar lesiones graves si se manipula incorrectamente).

ATENCIÓN (Podra causar la muerte o lesiones graves, etc.)

Í NDICE

1. ANTES DE LA INSTALACIN .........................................................................1

2. INSTALACIN DE LA UNIDAD EXTERIOR ....................................................3

3. TRABAJOS DE ABOCARDADO Y CONEXIN DE TUBERAS .....................5

4. PROCEDIMIENTOS DE PURGADO, PRUEBA DE FUGAS Y

FUNCIONAMIENTO DE PRUEBA ...................................................................5

5. BOMBEO DE VACIADO ..................................................................................7

*7 Si la longitud de la tubera es superior a 131,2 pies (40 m) ser necesario

emplear ms refrigerante (R410A). (Si la longitud de la tubera es inferior a

131,2 pies (40 m), no es necesario ms refrigerante).

Refrigerante adicional (pies)  A  (longitud de la tubera (pies)  131,2)

Refrigerante adicional (m)  A  (longitud de la tubera (m)  40)

*8 La tabla de especicaciones de las tuberas no indica una longitud mnima del

conjunto de conducciones. No obstante, las unidades interiores cuyas tuberas

conectadas tengan una longitud inferior a 10 pies (3 m) pueden producir ruidos

intermitentes durante el funcionamiento normal del sistema en entornos muy

silenciosos. Tenga en cuenta esta importante informacin cuando instale y

coloque la unidad interior dentro del espacio correspondiente.

Nota:

Al conectar la(s) unidad(es) interior(es) de la serie MFZ-KJ a esta unidad exterior, cargue refrigerante adicional siguiendo las instrucciones de la tabla siguiente.

N. de unidades interiores MFZ-KJ Longitud de la tubera (L)

40 m o menos Ms de 40 m

1 unidad 100 g adicionales (total 2800 g) 100 g  (L -40) m x 20 g/m)

2 unidades 200 g adicionales (total 2900 g) 200 g  (L -40) m x 20 g/m)

BH79A325H02_es.indd 1 2018/03/05 16:58:29

Sp-2

1. Obstá culos sobre la unidad

Si no hay obstculos por la parte delantera ni en los lados, es posible instalar

la unidad si hay algn obstculo por encima de la unidad siempre que haya

el espacio que se muestra en la gura.

1-3. SELECCIÓ N DE LAS JUNTAS PARA DISTINTOS DIÁ METROS OPCIONALES

Si el dimetro del tubo de conexin no coincide con el tamao de puerto de la unidad exterior, utilice las juntas para distintos dimetros opcionales de acuerdo con

la siguiente tabla.

Tamao de puerto de la unidad exterior Juntas para distintos dimetros opcionales

(tamao de puerto de la unidad exterior → dimetro del tubo de conexin)

MXZ-2C20NA2 Lquido/gas 3/8 (9,52) → 1/2 (12,7) : MAC-A454JP-E

Consulte en el manual de instalacin de la unidad interior

el dimetro del tubo de conexin de la unidad interior.

UNIDAD A, B 1/4 (6,35) / 3/8 (9,52)

ESPACIO LIBRE NECESARIO EN TORNO A LA UNIDAD EXTERIOR

1-4. SELECCIN DEL LUGAR DE INSTALACIN

• Donde no esté expuesta a un viento fuerte. Si durante la descongelacin la

unidad exterior queda expuesta al viento, el tiempo de descongelacin ser

superior.

• Donde haya un buen ujo de aire sin polvo.

• Donde se pueda evitar todo lo posible la lluvia o la luz directa del sol.

• Donde el ruido o el aire caliente (o fro) causados por el funcionamiento no

moleste a los vecinos.

• Donde haya una pared o un punto de apoyo rme para evitar un mayor ruido

o vibracin durante el funcionamiento.

• Donde no exista riesgo de fugas de gas combustible.

• Asegrese de jar las patas de la unidad a la hora de instalarla.

• Donde esté a una distancia mnima de 10 pies (3 m) de cualquier antena de

televisin o radio. En las zonas con mala recepcin, el funcionamiento del

aparato de aire acondicionado puede provocar interferencias en estos apa-

ratos. Puede ser necesario conectar el receptor afectado a un amplicador.

• Instale la unidad en horizontal.

• Instlela en un rea donde no sufra el efecto provocado por una nevada,

viento o nieve. En zonas de intensa nieve, le rogamos que instale un toldo,

pedestal y/o algunas pantallas acsticas planas.

Nota:

Se recomienda establecer el circuito cerrado de la tubera cerca de la unidad

exterior para reducir la vibracin que pudiera transmitirse desde ese punto.

Nota:

Si utiliza el acondicionador de aire cuando la temperatura exterior sea baja,

observe las instrucciones siguientes.

• No instale nunca la unidad exterior en un lugar en el que el lado de entrada/

salida de aire quede expuesto directamente al viento.

• Para evitar la exposicin al viento, instale la unidad exterior con el lado de

entrada de aire hacia la pared.

• Para evitar la exposicin al viento, se recomienda instalar una placa de-

ectora en el lado de salida de aire de la unidad exterior.

Para instalar el aparato de aire acondicionado, evite los lugares siguientes

donde es ms probable que ocurran problemas.

• Donde pueda haber una fuga de gas inamable.

• Donde haya demasiado aceite para maquinaria.

• En ambientes salobres, como las zonas costeras.

• Donde haya gas sulfrico, como en zonas de baos termales, alcantarillas

o aguas residuales.

• Donde haya algn equipo inalmbrico o de alta frecuencia.

• Donde haya elevadas emisiones de COV, incluidos compuestos de ftalato,

aldehdo frmico, etc., que puedan causar craqueos.

(Unidad: pulg. (mm))

3. Obstculos solamente por la parte frontal (ventilacin)

Si hay un obstculo por la parte frontal de la unidad como se muestra

en la ilustracin, ambos lados, la parte superior y la parte trasera deben

quedar libres.

2. Parte frontal (ventilacin) abierta

Siempre que se mantenga libre un espacio como el que se muestra en la

ilustracin, no importa que haya obstculos detrs y a los lados de la unidad.

(Sin obstculo sobre la unidad)

19-11/16 (500) o ms

7-7/8 (200) o ms

13-25/32 (350) o ms

3-15/16 (100) o ms

19-11/16 (500) o ms

3-15/16 (100) o ms

6. Espacio de servicio

Mantenga el espacio de servicio y mantenimiento que se muestra en la

siguiente gura.

3-15/16 (100) o ms

19-11/16 (500)

o ms

3-15/16 (100) o ms

Espacio de servicio

13-25/32 (350) o ms

(Unidad: pulg. (mm))

5. Obstá culos por la parte frontal, trasera y en los lados

• Si la unidad se instala en un rea encerrada entre paredes, como una

galera, asegrese de dejar espacio suciente tal y como se muestra a

continuacin.

En este caso, la capacidad de acondicionamiento de aire y el consumo

eléctrico pueden empeorar.

• Si se instalan dos o ms unidades, no deben instalarse una frente a la

otra ni una detrs de la otra.

7-7/8 (200) o ms

3-15/16 (100)

o ms 13-25/32 (350) o ms

19-11/16 (500)

o ms 19-11/16 (500) o ms

La altura del obstculo es 47-1/4 (1200) o menos

4. Obstá culos en la parte delantera y trasera

La unidad se puede utilizar si se agrega una gua de ventilacin exterior

opcional (MAC-856SG) (si ambos lados y la parte superior estn libres).

3-15/16 (100) o ms

Gua de ventilacin (MAC-856SG)

19-11/16 (500) o ms

BH79A325H02_es.indd 2 2018/03/05 16:58:29

Sp-3

1-5. DIAGRAMA DE INSTALACIÓ N

La unidad debe ser instalada por el servicio ocial de acuerdo

con la normativa local.

COMPONENTES QUE DEBERÁ ADQUIRIR

LOCALMENTE

(A) Cable de alimentacin* 1

(B) Cable de conexin interior/exterior* 1

(D) Cubierta del oricio de la pared 1

(E) Cinta para las conexiones 1

(F)

Prolongacin del tubo de drenaje

(tubera de PVC blando de

19/32 pulg. (15 mm) en el interior o

tubera VP16 de PVC duro)

(G) Aceite refrigerante Poca

cantidad

(H) Masilla 1

(I) Banda de jacin del tubo 2 a 7

(J) Tornillo de jacin para (I) 2 a 7

(K) Manguito del oricio de la pared 1

(L)

Manguera de PVC blando de 15 mm

en el interior o tubera VP16 de PVC

duro para tapa de desage (1)

* Nota:

Tienda el cable de conexin de la unidad interior/ex-

terior (B) y el cable de alimentacin (A) al menos a

3 pies (1 m) de distancia del cable de la antena de

televisin.

Las “cantidades” referenciadas (B) y (K) indican el

n de componentes que deber utilizar por unidad

interior.

Ms de

3-15/16 pulg.

(100 mm)

Abra siguiendo el

procedimiento habitual

Ms de 19-11/16 pulg.

(500 mm) si la parte

delantera y ambos lados

estn abiertos

Abra siguiendo el procedimiento

habitual

Ms de 19-11/16 pulg. (500 mm) si

la parte trasera, los lados y la parte

superior estn abiertos

Ms de 13-25/32 pulg.

(350 mm)

Ms de 3-15/16 pulg. (100 mm)

Ms de 7-7/8 pulg. (200 mm) si

hay obstculos a ambos lados

Después de la prueba de fugas, aplique

material aislante de modo que no queden

huecos.

Cuando los tubos deban instalarse en

una pared con contenido metlico (placas

de latn) o rejillas metlicas, ponga un

trozo de madera tratada qumicamente

de 25/32 pulg. (20 mm) o ms de grosor

entre la pared y los tubos o envuelva los

tubos con 7 u 8 vueltas de cinta aislante

de vinilo.

Para utilizar tuberas ya existentes,

active el modo COOL (REFRIGERA-

CIN) durante 30 minutos

y realice el

bombeo de vaciado antes de retirar el

acondicionador de aire antiguo. Adapte

el abocardado a las dimensiones para el

nuevo refrigerante.

2-1. INSTALACIÓ N DE LA UNIDAD

• Asegrese de jar los pies de la unidad con tornillos cuando la instale.

• Asegrese de instalar rmemente la unidad para evitar su desprendimiento en caso de terremoto o rfaga de viento.

• Consulte la ilustracin a continuacin para ver un cimiento de hormign.

2. INSTALACIÓ N DE LA UNIDAD EXTERIOR

Fije la unidad aqu

con tornillos M8.

Aumente la

profundidad

del cimiento.

Entrada de aire

Salida de aire

Entrada

de aire

Salida de aire

Instalació n de la unidad exterior

2 oricios rayados en forma

de U (perno base M8) 2 oricios rayados en forma

de U (perno base M8)

Unidad: pulg.

Instalació n de la unidad exterior

37-7/8

17-11/16

6-1/2

2-3/8  13/16 oricios ovales

(perno base M8)

14-1/4

15-5/8

Unidad: mm

169 500

396

840

361

330

4-10  21 oricios ovales

(perno base M8)

Ample el cimiento.

Entrada

de aire

1-6. TUBERÍ A DE DRENAJE PARA LA UNIDAD EXTERIOR

La tarea de las tuberas de drenaje slo debe realizarse cuando se deba drenar desde un nico sitio.

1) Elija uno de los oricios para drenaje e instale la boquilla de drenaje (1) en el mismo.

2) Cierre el resto de los oricios con los tapones (2).

3) Conecte la manguera de PVC blando (L) de 15 mm disponible en el mercado en el dimetro interior con la boquilla de drenaje (1) y el tubo de desage.

Nota:

Instale la unidad en horizontal.

No utilice la boquilla de drenaje (1) ni los tapones (2) en zonas fras. El agua de drenaje se puede congelar y provocar la parada del ventilador.

La unidad exterior produce condensacin durante la funcin de calefaccin. Seleccione un lugar para la instalacin en el que la unidad exterior y las tomas de tierra

no se humedezcan con el agua de drenaje ni se daen debido a la congelacin de dicha agua.

Entrada de aire

BH79A325H02_es.indd 3 2018/03/05 16:58:30

Sp-4

• Asegrese de utilizar circuitos especcos para el aire acondicionado

de la sala.

• Los trabajos de cableado se deben basar en los estndares técnicos

aplicables.

•

Las conexiones de cableado deben realizarse segn el siguiente diagrama.

• Los tornillos deben apretarse de forma que no se suelten.

1) Extraiga el panel de servicio.

2) Extraiga la placa de conduccin.

3) Acople el conector de conduccin a la placa de conduccin con la tuerca

de bloqueo y, a continuacin, fjelo a la unidad con tornillos.

Asegrese de colocar los conectores de conduccin en las ubicaciones

correctas segn sus tamaos.

4) Conecte los cables de tierra a la caja de terminales TB.

5) Aoje el tornillo del terminal y conecte correctamente el cable de conexin

de la unidad interior/exterior (B) desde la unidad interior en el bloque de

terminales. Procure no equivocarse al hacer las conexiones. Fije con

rmeza el cable al bloque de terminales de modo que no quede a la vista

ninguna parte del alma, y que no se aplique ninguna fuerza externa a la

seccin de conexin del bloque de terminales.

6) Apriete bien los tornillos de los terminales para que no se aojen. Una

vez apretados, tire ligeramente de los cables para conrmar que no se

mueven.

7) Siga los pasos 5) y 6) para cada unidad interior.

8) Conecte el cable de alimentacin (A).

9) Cierre rmemente el panel de servicio. Asegrese de que 3-2. CO-

NEXIN DE TUBERAS ha terminado.

CONEXIÓ N DE CABLES Y CONEXIÓ N DEL CABLE DE TIERRA

• Use un conductor slido min. AWG14 o un conductor trenzado min.

AWG14.

• Use un cable con aislamiento doble, aislamiento de 600 V.

• Use nicamente conductores de cobre.

* Siga la normativa eléctrica local.

CABLE DE ALIMENTACIÓ N

• Utilice un conductor slido o trenzado min. AWG8.

• Use nicamente conductores de cobre.

* Siga la normativa eléctrica local.

CABLE DE TIERRA

• Utilice un conductor slido o trenzado min. AWG8.

• Use nicamente conductores de cobre.

* Siga la normativa eléctrica local.

ATENCIÓ N:

• Conecte las unidades interior y exterior con el cable de conexin norma-

lizado destinado a este n y sujete bien el cable al panel de terminales

de modo que no quede tenso en la zona de conexiones del panel. Una

conexin y jacin defectuosas podran provocar un incendio.

• Conecte los cables al nmero correspondiente de terminales.

• Asegrese de conectar cada tornillo con su terminal correspon-

diente cuando je los cables al panel de terminales.

Con vistas a un futuro mantenimiento, prolongue los cables de conexin.

2-2. CABLES DE CONEXIÓ N PARA LA UNIDAD EXTERIOR

ESPECIFICACIONES ELÉCTRICAS

UNIDAD EXTERIOR MXZ-2C20NA2

Alimentacin

(V, FASE, Hz) 208/230, 1, 60

Tamao mx.

fusible (retardo) (A) 20

Amperaje mn.

del circuito (A) 17,2

Motor del ventilador

(F.L.A) 1,77

Compresor (R.L.A) 10,7

(L.R.A) 15,5

Tensin de control Unidad interior-controlador remoto: (inalmbrico)

Unidad interior-unidad exterior: 12-24 V CC

Conector de conduccin Tamao comercial para el conector

de conduccin

(a) Alimentacin 3/4 pulg.

(b) Interior/exterior 1/2 pulg.

Nota:

• La eliminacin de la manivela incrementa la efectividad de la operacin

de cableado.

• Asegrese de volver a instalar la manivela.

5/8 pulg.

(15 mm)

Observació n:

* Utilice un terminal en anillo para conectar el cable de tierra al terminal.

Panel de terminales

Alimentacin de 208/230 V AC

monofsica, 2 conductores, 60Hz

• Conectar la corriente cuando la temperatura ambiente sea

-4°F

(-20°C)

o inferior.

•

En condiciones de -4°F (-20°C) o temperaturas inferiores, son necesa-

rias al menos 4 horas de reposo antes de que las unidades entren en

funcionamiento para que se calienten los componentes eléctricos.

Panel de servicio

Tornillos

Tuerca de

bloqueo

Conector de conduccin

Placa de conduccin

Tornillo

UNIDAD INTERIOR

Panel de terminales

Panel de terminales Panel de terminales Tierra

Terminal de

tierra*

Interruptor de

desconexin

Terminal de

tierra*

Terminal de

tierra*

208/230 V AC,

monofá sica,

60 Hz

Cable conductor

1-3/8 pulg.

(35 mm)

UNIDAD EXTERIOR

BH79A325H02_es.indd 4 2018/03/05 16:58:30

Sp-5

Fig. 1 Fig. 2 Fig. 3

Fig. 4 Fig. 5 Fig. 6

Dimetro del tubo

[pulg. (mm)]

A [pulg. (mm)] Par de torsin

Herramienta tipo em-

brague para R410A

Herramienta tipo em-

brague para R22

Herramienta tipo tuerca

de mariposa para R22 pies-Ib N•m kgf•cm

1/4 (6,35) 21/32 (17)

0 a 0,02

(0 a 0,5)

0,04 a 0,06

(1,0 a 1,5)

0,06 a 0,08

(1,5 a 2,0)

10 a 13 13,7 a 17,7 140 a 180

3/8 (9,52) 7/8 (22) 25 a 30 34,3 a 41,2 350 a 420

1/2 (12,7) 1-1/32 (26) 0,08 a 1,0

(2,0 a 2,5)

36 a 42 49,0 a 56,4 500 a 575

5/8 (15,88) 1-5/32 (29) 54 a 58 73,5 a 78,4 750 a 800

Si quedan puertos sin utilizar, ase-

gú rese de apretar firmemente sus

tuercas.

4-1. PROCEDIMIENTO DE PURGADO  PRUEBA DE FUGAS

3. TRABAJOS DE ABOCARDADO Y CONEXIÓ N DE TUBERÍ AS

3-1. TAREAS DE ABOCARDAMIENTO

3-2. CONEXIÓ N DE TUBERÍ AS

1) Aplique una capa na de aceite refrigerante (G) a los extremos abocardados de

las conexiones de la tubera de la unidad exterior.

2) Alinee el centro de la tubera con el centro de las conexiones de la tubera de la

unidad exterior y apriete a mano las primeras 3 o 4 vueltas de la tuerca abocar-

dada.

3) Apriete la tuerca abocardada con una llave dinamométrica tal y como se especica

en la tabla.

• Si la aprieta demasiado podra daarse la tuerca abocardada, causando pérdidas

de refrigerante.

• No olvide envolver las tuberas con cinta aislante. El contacto directo con la

tubera descubierta podra causar quemaduras o congelacin.

3-3.

AISLAMIENTO TÉRMICO Y FORRADO CON CINTA

1) Cubra las uniones de tuberas con cubiertas de tubera.

2) En el lado de la unidad exterior, asle bien cada una de las tuberas y vlvulas.

3) Aplique cinta de tuberas (E) a partir de la entrada de la unidad exterior.

• Sujete con cinta (adhesiva) el extremo de la cinta de tuberas (E).

• Cuando las tuberas deban colocarse por encima del techo, en un armario

empotrado o en lugares con una temperatura y humedad elevadas, tendr que

aplicar una cantidad suplementaria de aislante para evitar la condensacin.

4. PROCEDIMIENTOS DE PURGADO, PRUEBA DE FUGAS  FUNCIONAMIENTO DE PRUEBA

1) Corte el tubo de cobre correctamente con un cortador

de tubos. (Fig. 1, 2)

2) Elimine completamente las rebabas del corte transversal

del tubo. (Fig. 3)

• Oriente la tubera de cobre hacia abajo para evitar que

las rebabas caigan dentro de la misma.

3) Una vez eliminadas las rebabas, extraiga las tuercas

abocardadas colocadas en las unidades interior y exte-

rior y pngalas en el tubo. (Cuando se ha terminado el

proceso de abocardado ya no se pueden poner).

4) Labores de abocardamiento (Fig. 4, 5). Sujete rmemen-

te el tubo de cobre de la dimensin que se muestra en

la tabla. Seleccione la medida A pulg. (mm) en la tabla

de acuerdo con la herramienta seleccionada.

5) Compruebe

• Compare el abocardado con la Fig. 6.

• Si el abocardado se ve defectuoso, corte la seccin

abocardada y repita el proceso de abocardado.

1) Retire la tapa de la abertura de servicio de la vlvula de retencin situada en

el lado de la tubera de gas de la unidad exterior. (Inicialmente, las vlvulas

de retencin estn completamente cerradas y cubiertas con sus tapas).

2) Conecte la vlvula colectora de manmetro y la bomba de vaco al puerto

de servicio de la vlvula de retencin en el lado de la tubera del gas de la

unidad exterior.

3) Ponga en funcionamiento la bomba de vaco. (Déjela funcionar durante ms

de 15 minutos).

4) Compruebe el vaco con la vlvula colectora de manmetro, cierre luego

esta vlvula y detenga la bomba de vaco.

5) Espere as uno o dos minutos. Asegrese de que el indicador de la vlvula

colectora de manmetro permanece en la misma posicin. Compruebe que

el manmetro de presin marca -14,7 psi [manmetro] (-0,101 MPa).

6) Extraiga rpidamente la vlvula colectora de manmetro del puerto de servicio

de la vlvula de retencin.

7) Abra por completo todas las vlvulas de retencin de la tubera de gas y de la

tubera de lquido. Si no se lleva a cabo esta operacin abriendo dichas vl-

vulas por completo, el rendimiento disminuir y se producirn problemas.

8) Consulte 1-2., e introduzca la cantidad indicada de refrigerante si fuera

necesario. Introduzca el refrigerante lquido con lentitud. De lo contrario,

la composicin del refrigerante en el sistema puede cambiar y afectar al

rendimiento del equipo de aire acondicionado.

9) Apriete la tapa del puerto de servicio para volver al estado inicial.

)Prueba de fugas

Inclinado Irregular Con

rebabas

Bien Mal

Rebaba Tubera de cobre

Escariador de reserva

Cortador

de tuberas

Reborde liso

Reborde de

longitud uniforme

Interior

lustroso sin

araazos.

Tuerca

abocardada

Pieza de

jacin

Tubera de

cobre

Tipo manguito

de embrague

Abocardador

Tipo tuerca de

aletas

Tubera

de cobre

Al instalar la unidad, conecte las tube-

ras de refrigerante de forma ja antes

de poner en marcha el compresor.

ATENCIÓN

CUIDADO

Tapa de la abertura

de servicio

(Par 13,7 a 17,7 N•m,

140 a 180 kgf•cm) Vlvula de

retencin para

GAS

Tapa de la vlvula de

retencin

(Par 19,6 a 29,4 N•m,

200 a 300 kgf•cm)

Vlvula colectora

de manmetro

(para R410A)

Indicador de presin

compuesto (para R410A)

0,101 MPa

(760 mmHg)

Manivela

hacia

abajo

Manivela

hacia arriba

Bomba de vaco

(para R410A)

Manguera de carga

(para R410A)

*Cerrado

*Abierta

Llave hexagonal

*4 a 5 vueltas

Vlvula de

retencin para

LQUIDO

Manmetro

(para R410A)

Precauciones al utilizar

la vlvula de control

Al conectar la vlvula de control al

puerto de servicio, la pieza interior

de la vlvula podra deformarse o

soltarse si se aplica demasiada

presin. Esto podra provocar

fugas de gas.

Puerto de

servicio

Manguera

de carga

(para

R410A)

Cuerpo

Cerrado

Abierta

Vlvula

de control

Al conectar la vlvula de control al

puerto de servicio, asegrese de

que la pieza interior de la vlvula

est cerrada, y a continuacin

apriete la pieza A. No apriete la

pieza A ni gire la pieza interior

cuando esté abierta la vlvula.

BH79A325H02_es.indd 5 2018/03/05 16:58:31

Table of contents

Languages:

Other Mitsubishi Electric Air Conditioner manuals

Mitsubishi Electric

Mitsubishi Electric GUG-02SL-E User manual

Mitsubishi Electric

Mitsubishi Electric CITY MULTY PKFY Series Operating manual

Mitsubishi Electric

Mitsubishi Electric PUHY-P-YGM-A User manual

Mitsubishi Electric

Mitsubishi Electric PQHY-P400-500YSGM-A User manual

Mitsubishi Electric

Mitsubishi Electric PEHD-P1.6EAH Operating manual

Mitsubishi Electric

Mitsubishi Electric Mr. Slim PLA-A12BA User manual

Mitsubishi Electric

Mitsubishi Electric Mr.Slim PEAD-SM71JA(L) User manual

Mitsubishi Electric

Mitsubishi Electric MSZ-FH25VE User manual

Mitsubishi Electric

Mitsubishi Electric MUZ-GC25VA-E1 User manual

Mitsubishi Electric

Mitsubishi Electric PKA-RP KAL User manual

Mitsubishi Electric

Mitsubishi Electric Mr. SLIM PCA-M KA Series User manual

Mitsubishi Electric

Mitsubishi Electric PKFY-P20VAM Operating manual

Mitsubishi Electric

Mitsubishi Electric MSZ-SF35VE User manual

Mitsubishi Electric

Mitsubishi Electric Mr. SLIM PKA-M35LA2 User manual

Mitsubishi Electric

Mitsubishi Electric Mr. Slim SLZ-M15FA User manual

Mitsubishi Electric

Mitsubishi Electric Mr.Slim PEH-2.5EKHA User manual

Mitsubishi Electric

Mitsubishi Electric MSZ-HM15NA User manual

Mitsubishi Electric

Mitsubishi Electric PUHY-P72THMU-A How to use

Mitsubishi Electric

Mitsubishi Electric MVZ-A12AA7 User manual

Mitsubishi Electric

Mitsubishi Electric MSZ-FS09NA User manual

Mitsubishi Electric

Mitsubishi Electric PEA-RP250WKA Installation manual

Mitsubishi Electric

Mitsubishi Electric American Standard NAXWST06A112A Series User manual

Mitsubishi Electric

Mitsubishi Electric CITY MULTI CMY-ER100CBK User manual

Mitsubishi Electric

Mitsubishi Electric Mr.Slim MSZ-A24NA User manual

Popular Air Conditioner manuals by other brands

nvent

nvent PROAIR CR43WC instruction manual

LG ARNU07GTEC2.ENWALEU owner's manual

Dometic

Dometic Harrier Plus HP36H401RI operating manual

Sinclair

Sinclair ASH-09AIM2 PT user manual

Mitsubishi

Mitsubishi SRK20ZFX-S user manual

Daikin

Daikin ARXN25N6V1B9 installation manual

Midea

Midea MGC-F05W/N1 manual

Haier

Haier HWR05XC7 - 5,200 BTU Window Air Conditioner user manual

Friedrich

Friedrich Chill Premier Series Installation and operation manual

LG LT1035CER owner's manual

Manta

Manta MMS07 user manual

Tekno Point

Tekno Point IQ-32 installation manual

Copa

Copa COPA 43 user manual

Mitsubishi

Mitsubishi SRR25ZJ-S user manual

LG JTNQ24GPLE5 owner's manual

Olimpia splendid

Olimpia splendid PELER 6E Instructions for use and maintenance

LG AS-H096UM0 Service manual

Toshiba

Toshiba MMU-AP0091H installation manual

Mitsubishi Electric MXZ -2C20 NA2 User manual

Popular Air Conditioner manuals by other brands
