Mitsubishi Electric MJ-EV210FJ-TW User manual

DEHUMIDIFIER 2014
SERVICE MANUAL No.MJW-E-1405A
Model MJ-EV210FJ-TW
Sold from 2014
CONTENTS
1. Precautions ............................................................................................2
2. Names and Functions of Parts ...............................................................4
 6SHFL¿FDWLRQV .........................................................................................6
4. Outer Dimensions...................................................................................6
5. Wiring Diagram.......................................................................................7
6. Function..................................................................................................8
7. Technical Points .....................................................................................9
8. Precautions for Failure Diagnosis ........................................................11
9. Troubleshooting Procedure ..................................................................12
10.Troubleshooting....................................................................................20
11.Routine Inspection and Maintenance ...................................................21
12.Service Checklist..................................................................................22
13.Precautions for Disassembly and Reassembly ....................................23
14.Disassembly and Reassembly Hints ....................................................25
15.Parts Catalog........................................................................................32

2
出風口或背面吸入口請勿以布、
毯子類鋪蓋
通風不良會導致火災、發熱。 禁止
請勿乘於、坐於、靠於除濕機上
除濕機腳輪易滑動傾倒，造成傷害。 禁止
除濕機上請勿放置花瓶等
裝水容器
因內部浸水、電氣絕緣體易惡化，
導致觸電、漏電火災。 禁止放置
請勿置於陽光直射或雨淋處所
（屋內專用）
會導致過熱或觸電、
漏電火災。 禁止使用
請勿在櫥櫃或傢俱有空
隙或狹小空間使用
若通風不良易引起火災、
發熱。 禁止使用
燃燒器請不要放置
在出風口附近
易造成燃燒器具的故
障。 禁止使用
請勿置於大量使用藥品場所（醫
院、工廠、實驗室、美容院等）
空氣中所含藥品或溶劑會使除濕動作
不良，導致漏水造成傢俱浸濕等。
此外，空氣中所含藥品或溶劑會損壞本
機（機身出現裂縫）並使儲水箱中的水
發生滲漏，造成傢俱浸濕等。
禁止使用
請勿用於食品、美術品、學術資料
之保存等特殊用途。
會降低保存品的品質。 禁止使用
排水管四周如果在 0℃以下，則無
法連續排水
水管內部會因為結冰，而導致除濕水
會漏出而浸濕傢俱等。 禁止使用
請勿置於油、可燃性氣體易外洩處
萬一外洩積存在除濕機周圍，很可能引
起火災。 禁止使用
請勿將浮筒、浮筒部的
保麗龍拆下
禁止拆下
如拆下則儲水箱一旦滿水位，運轉亦不會停止，
可能造成傢俱浸濕形成觸電或漏電。
請勿置於易浸到
水之處使用
浸濕時易引起漏電火災
或觸電。
禁止浸濕
出風口不要直接
對著人體吹
出風口長時間直接對
人體吹會造成身體不
適及脫水現象。
禁止
請置於水平安全穩固的場所
除濕機傾倒會導致內部水漏出，浸濕傢
俱並引起漏電火災或觸電。 水平
請握住電源插頭再
拔下
若以拉扯電源線方式拔下插頭，可能會
使電源線破損，導致短路、觸電火災的
危險。
握住
移動前，請先停止運轉再倒掉儲水
箱的水
儲水箱漏水會浸濕傢俱等造成觸電或
漏電。 把水倒掉
注意
1. Precautions Note) This page is extracted from the instruction manual.
本文中所使用各標誌意義如下。
安全上請務必遵守之事項
禁止
禁止
煙火
禁止
淋水
禁止
分解 遵照指示
使用錯誤時可能導致之危險及其程度，以下列各
警告標誌區分說明
警告 注意
因操作錯誤，而可能造成
死亡或重傷。
使用方法錯誤時可能導致
傷害或房屋傢俱等損害。
運轉或停止除濕時不要
直接拔去及插入插頭
會導致火災、觸電。 禁止
請勿連接電線或使用延
長線及多孔插座
會導致火災、觸電、發熱。 禁止
請勿損害電源線或電源插頭
禁止
請勿自行改裝，或將其綑扎、扭曲、彎
曲、壓以重物或加熱。在電源線根部呈
彎曲狀態時，請勿使用。
電源線損壞後，請逕洽各服務站加以更換，以避
免引起火災或觸電事故。
（也請注意勿讓寵物將電源線抓咬損傷。）
入風口或出風口不可伸
入細長物等撥弄擺葉
禁止
因內部風扇高速運轉，會有導致受傷的危
險。
請勿自行修理、分解、
改裝
禁止分解
會導致火災、觸電
有修理必要時，請逕洽各服務站。 封底
請勿靠近各發熱器（烤箱、電熱器
等）
禁止煙火
樹脂部分如果溶化，會有火災的危險。
電源插頭灰塵擦拭完畢時，請確實
再次插好
確實插好
接觸不完全若有空隙則容易附著灰塵，
可能會引起火災或觸電
使用 AC110V 15A 以上的專用插
座
交流 110V
若使用 110V 以外的插座可能導致
火災、觸電。
請把儲水箱內所積存的水倒掉
若誤飲或用於其他用途，可能導
致疾病或意外事故。 倒掉
異常時（有焦味等）， 請停止運
轉拔去電源插頭
異常時拔去
異常時若持續運轉，則可能會導致火
災、觸電。請即洽各服務站。 封底
警告
拔掉插頭
（標示於機體上）
注意內有
旋轉物

3
除濕前先把儲水箱的水倒乾淨
除濕運轉時請把門及窗戶關閉
想乾燥衣物時
z衣物的乾衣時間依衣物種類、室溫之條件不同而有所差
異，低溫時所需乾燥時間為常溫時之兩倍。（低溫時指
約10 度左右、常溫時指約 20 度以上）
z強風會從本体上方右側吹出。
設置場所的位置
要有良好的除濕效果，請
於除濕機周圍保留適當的
空間。
運轉有聲響時
運轉時會有些微振動和噪音。可以在本體底下放置地毯
等物防止噪音。如此也可避免榻榻米及地毯的凹陷。
50cm 以上 20cm
以上
20cm
以上
20cm 以上
20cm
以上
安全上請務必遵守之事項（續）
將儲水箱的水倒掉之後，握好
把手利用滑動輪移動
若傾倒等會造成地板的損害。
握住手把
連續排水時，請注意排水管是
否彎折或高度落差等，確保能
使排水通暢
除濕機的水漏出可能浸濕傢俱等。
把水倒乾淨
收藏後，若再重新使用或連續排水及
長時間使用時，請至少二週檢查一次
排水管內若阻塞異物或污垢易
造成過熱或漏水。 檢查
若是屋內牆壁脆弱或傢俱易受
損，請注意龜裂或皺痕
注意
打掃時請先停止運
轉再拔去插頭
因運轉中內部擺葉高速回轉，
易造成傷害。
拔掉插頭
若長時間不使用時，請別忘記
將插頭拔下
以免造成漏電火災或觸電。 拔掉插頭
注意
除濕時應注意的事項
冬天若使用暖爐使室溫維持在 16 度以上時，衣物
會乾得更快
用脫水機脫乾水分後，皺紋拉平後再晾。將自動
出風的擺葉，對準要晾的衣物。衣物最好保持距
離，以確保良好通風。
在狹小的房間內，關
閉門窗除濕。
注意事項
●除濕機請勿橫置
橫置時儲水箱內的水會浸濕機體產生故障。
如有以上情形請洽各服務站。
●搬運或放置時切勿將
本機平放
會產生故障。
※緊急處理方法，當發現產品冒煙異味時，請立即拔掉電源線，並通知各服務站。
※若電源線損壞時，必須由製造廠或有維修資格的人員更換，或通知各服務站，以避免危險。
Note) This page is extracted from the instruction manual.

4
正面
背面
擺葉 P20
出風口
操作面板
各部名稱與功能
倒水口上蓋
P10·22
水箱上蓋
P10·22
浮筒 P22
儲水箱
P10·22
水位視窗
感應器
請勿遮蓋
把手 P11
背面吸氣口
銀離子濾網
P 10· 24~25
前置濾網
P10·24
由藍色的除菌濾網和白色的集塵濾網所構成的雙
重過濾網，請勿分解〈除菌性能試驗機關〉
日本紡織檢查協會〈試驗方法為 JIS L1902〉
電線掛鉤
電線束帶
運轉時請拆下
電源插頭
連續排水孔
P23
活動腳輪
（4個）
P11
購買時，若有發現儲水箱中有殘留的水，這是
工廠內進行除濕測試時所留下的，並非異常。
附件
● 銀離子除菌消臭濾網
（下文簡稱為“銀離子濾網”。）
購買本機時，銀離子濾網隨本機附送。
請在使用本機前進行安裝。 P10
何謂“銀離子濾網”?
銀離子濾網具有兩層結構 :由白色的吸塵濾網和藍色的除臭濾網組
成。
＜吸塵濾網＞
網眼很細的濾網可捕捉花粉 *和灰塵。
*花粉直徑 :約10–100μm
＜銀離子濾網＞
將特殊除臭劑．抗菌劑（抗過敏．抗病毒．除菌）添加入纖維內。
此濾網無法去除香煙煙霧和煙霧中的有毒氣體（如一氧化碳等）。
交換用銀離子濾網
形號 : MJPR-18WXFT
P25
2. Names and Functions of Parts Note) This page is extracted from the instruction manual.

5
● 內部乾燥指示燈
內部乾燥運轉中時閃爍
● 內部乾燥運轉開關
內部乾燥運轉之切換開
關
本體 /操作部 /液晶顯示
操作部
● 運轉切換開關
z運轉切換行程
強
弱
輕鬆濕控
節能自動
浴室抑菌
z啟用 /解除兒童安全鎖
● 自動擺葉開關
擺葉方向切換或
停止擺動
●關/開定時
開關
設定時間
● 濕度設定
開關
濕度設定行程
節能自動
● 空氣清淨指示燈
在單一空氣清淨化
運轉時點亮
● 空氣清淨運轉開關
切換到單一空氣清淨
運轉
本燈表示所選運轉行程的運轉水平。
變頻器指示燈
節能運轉 高功率運轉
z空氣清淨與內部乾燥期間、儲水箱已
滿、以及發生故障時，指示燈不會亮燈。
P17
P21
P20
P14
P18~19
P15~16
● 滿水指示燈
儲水箱滿指示燈會亮
● 電源關 /開
運轉停止 /啟動開關
z說明 液晶面版 顯示內容
z按下任意開關時，液晶顯示背光會亮起並持續約 10 秒。
● 運轉模式指示燈
顯示運轉中的行程
● 衣類乾燥（自動
停止）開關
運轉切換
液晶顯示器
● 運轉顯示
顯示運轉中的行程
● 濕度顯示
顯示目前大約的濕度
…顯示節能自動行程下設定的濕度
…顯示現在的濕度
僅顯示 30-80% 範圍
當濕度低於 30% 時：顯示「30%」。
當濕度高於 80% 時：顯示「80%」。
● 擺葉方向顯示
顯示擺葉方向
● 定時顯示
表示定時開機 /關機
的時間
● 兒童安全鎖顯示
兒童安全鎖啟用時顯
示
以選擇 8種運轉行程
標準
夜間乾衣
強
弱
輕鬆濕控
節能自動
浴室抑菌
空氣清淨
所有機種均有
除濕與空氣清
淨的功能。
僅執行空氣清
淨運轉。除濕
功能停用。
P12
P22
P20
P3
P17
P14~16
P18~19
P12
Note) This page is extracted from the instruction manual.

6
 6SHFL¿FDWLRQV

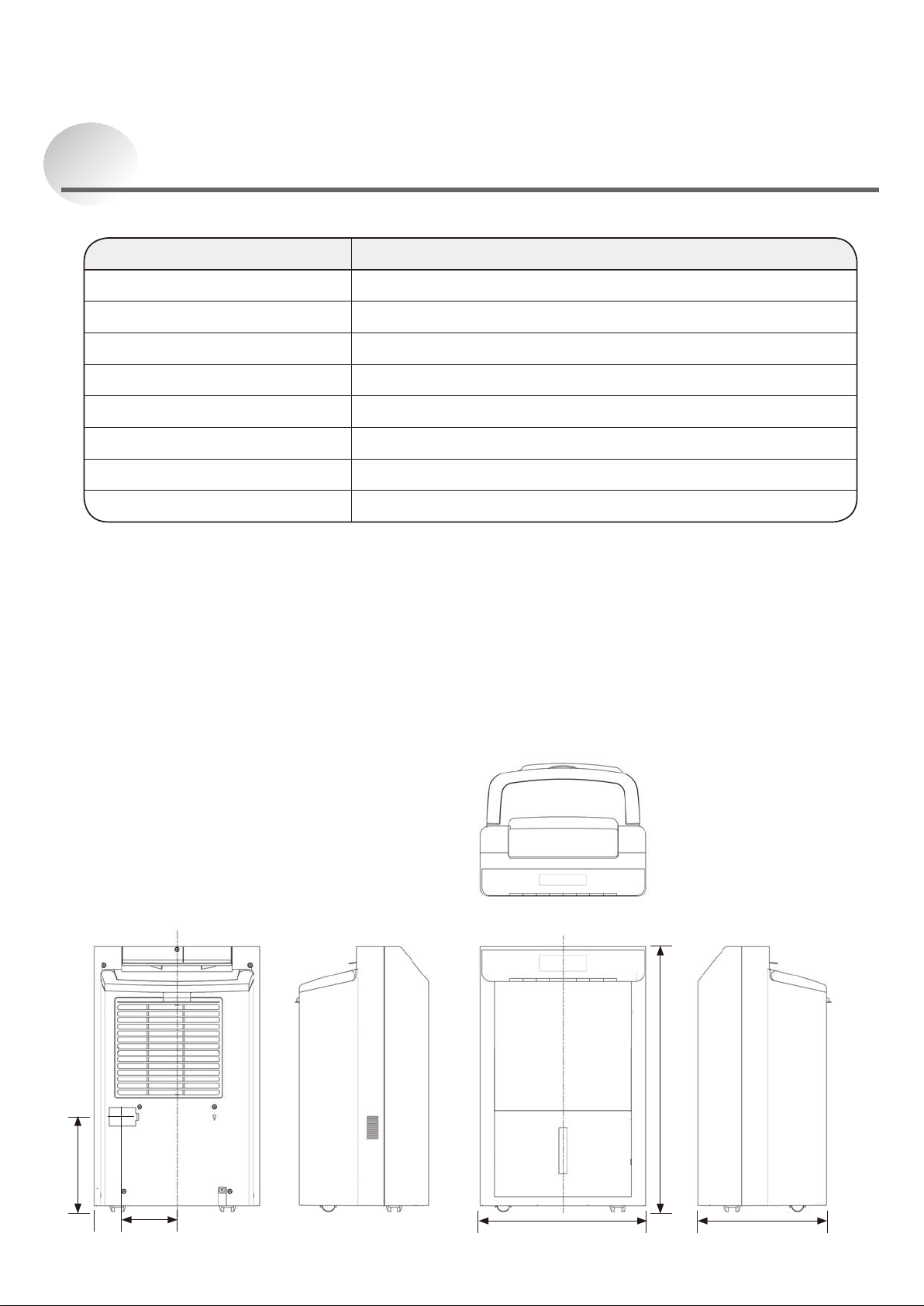

4. Outer Dimensions
Note) This page is extracted from the instruction manual.
規格
z除濕的面積標準，是根據 JEMA 規格（JEM1411）的數值。
z除濕能力是室溫 27℃，相對濕度 60% 的條件下所運轉的數值，表示每天（24 小時）的除濕量。
型 號 MJ-EV210FJ-TW
電 源 單相110 V 60 Hz
除濕能力 21.0 L 日
消耗電力 440 W
標準除濕坪數 13 ∼26 坪
儲水箱容量 約5.2 L 自動停止
重 量 16.5 kg
外形尺寸（高×寬×深） 594 mm×372 mm×299 mm
隨機附件 銀離子除菌消臭濾網
(mm)
372 299
594
221
114

7
5. Wiring Diagram
1) Wiring Diagram
2) Board Diagram
[Power supply board]
[Operation and display board]
[Filter board]
Power supply board
Operation and
display boards
Filter board
Reactor
Tank full switch
(Float)
Room temperature
and humidity sensor
Stepping motor
Cooling fan
M
Tube temperature
sensor
Board fin thermistor
Compressor
Blower fan motor
Compressor temperature thermistor
CN705 CN706 CN503
CN602
CN101 CN702
CN709 CN704 CN703
CN201
CN202
CN601
CN603
CN604
CN701CN708CN707
SM
MCM
CN4 CN3

8
6. Function
1) Function List
Operating mode
Operation Off Easy High/Low Mildew guard Eco Auto Laundry Night laundry $LUSXUL¿HU Drying Inside Tank full Defrosting OFF timer ON timer setup in progress ON timer setup complete Child lock
Controlled device
Compressor OFF — ON — — ON ON OFF — OFF OFF — OFF OFF —
Blower fan OFF — ON — — ON ON ON — @ ON — OFF OFF —
Swing louvre
CLOSE
Up
ward
@ CLOSE CLOSE —
LED indicator
Inverter indicator —
INTELLIGENT LAUNDRY —
NIGHT LAUNDRY —
AIR PURIFIER —
FULL ———
DRYING INSIDE —
LCD indicator
Humidity Indicator
(CURRENT/SELECTION)
—
Operation mode —
Swing area @ —
Swing monitor @ —
OFF/ON timer @
OFF ON ON —
CHILD LOCK — — — — — —————————
Switch
POWER
HUMIDITY SELECTION @
MODE @
LAUNDRY @
SWING LOUVRE @
OFF/ON TIMER @
DRYING INSIDE
CHILD LOCK
: Lit/Can operate
: Flashing
: Unlit/Stopped/Cannot operate
: Operates only when swing on.
: Operates only when swing on and blower fan on.
: The operation mode LED/LCD corresponding to each operation mode lights.
 7KHRSHUDWLRQPRGH/('/&'FRUUHVSRQGLQJWRHDFKRSHUDWLRQPRGHÀDVKHV
— : Varies depending on the conditions.
ON : The ON LCD turns on.
OFF : The OFF LCD turns on.
: Turns on when automatic drying inside is set.
@: Turns off/disabled except when Night Landry is selected.

9
7. Technical Points
JRefrigerant circuit
Dehumidification
Defrosting
Flow of refrigerant
Outlet
Fan
ij
ij
Capillary tube
ijîijî
ij
ij
ij
Inlet
ij
Tube temperature
sensor
Compressor temperature thermistor
Compressor
Humidity
sensor
Room temperature
sensor
Heat exchanger (heat dissipation)
Heat exchanger (cooling)

10
●冬天的除濕量會變少。
當溫度或濕度下降時，除濕量就會變少。
在低溫的冬季，即便濕度高，如右圖所示，除濕量比起梅
雨季節還是會大幅減少。儲水箱不容易積水，並非故障。
除濕機的特徵
●運轉中，有時溫度會上升
2~6℃。
除濕機沒有冷房能力。而且運轉中時會發熱，所以室
溫有時會上升 2~6℃。
除濕機會吹出熱風是正常現象，並非故障。
（冬天溫度低時，有時所吹出的風會比體溫還低，所
以不覺得風是暖的）
●有時候室內濕度計的顯示濕度和
除濕機的濕度顯示會不一樣。
因為除濕機和濕度計的放置場所不同，濕度顯示也不一樣。
此外，每個地方依空氣流通不同，也會造成濕度不同，可
參考下列。
為
什
麼
會
不
相
同
呢
?
〈原因〉
1. 溫度、濕度本
身就不可能每
個地方都一樣
2. 放置場所都不
同
3. 每個濕度計的
精準度不同
除濕原理
將冰水倒入杯中，會令杯子周圍的空氣變冷，杯子
表面因而產生水滴。
除濕機就是利用這種原理來除去濕氣。
1利用冷卻器將室內空氣變冷，並將濕空氣變成
水滴
2水滴滴落儲水箱中。
3除濕過的空氣再經加熱器變暖後送出。
依照以上步驟反覆地除去屋內的濕氣。
Ԙ
ԙ
Ԛ
加熱器
冷卻器
變頻壓縮機 儲水箱
乾（暖）空氣
濕空氣
●可運轉的室溫為 5∼40℃。
但，若室溫超過約 35℃時，會變成送風運轉或風量增強。
因本體內部的溫度會升高，為保護裝置產生作用之故。只
要停止擺葉的擺動、垂直使用擺葉，即可讓本體內部降溫。
z 若室溫低於 5℃時，為防止已除濕的水結凍，會變成送
風運轉。
梅雨季（夏季） 冬季
＜濕度 60%、「強」送風模式下所測得的數值＞
除濕量︵公升日︶
室溫（℃）
z 圖表的除濕量是在固定室溫或溫度下測量的數值，會
與實際的使用條件有異。
z 規格的「除濕能力」是指室溫 27℃時的除濕量。封底
z 除濕量因運轉行程而有所差異。
0
5
10
15
20
21
5101520
25 3027
●除霜運轉：
當室溫約在 15℃時，內部則進行自動除霜。
除霜運轉時，最多每隔 60 分運轉一次，壓縮機停止進行送風運轉來除霜。
●變頻器
變頻器是控制壓縮機馬達轉速的裝置。在操作開始後或其
他情況時，會立即以高馬達轉速執行強除濕。並在濕度穩
定下來時降低馬達轉速來維持較節能運轉。
JPerformance curve Note) This page is extracted from the instruction manual.

11
8. Precautions for Failure Diagnosis
The following precautions should be observed in order to perform troubleshooting safely and correctly.
The following categories describe hazards caused by mishandling and their levels.
WARNING
0LVKDQGOLQJPD\UHVXOWLQIDWDORUVHULRXVLQMXU\RU¿UH
CAUTION
Mishandling may result in injuries or damage to your home or property, etc.
Forbidden Always follow the
instructions Alert
Meanings of graphic symbols are explained below.
Remove the power plug
from the outlet.
Failure to do so may cause electric
shock and/or injuries.
When performing work with
the power on, be careful not
to touch the live part.
This may cause electric shock.
Do not touch a rotating
object until it completely
stops.
The rotating object may catch your
hand, etc., and result in injuries.
Do not work with wet hands.
This may cause electric shock.
Check the wiring diagram
before wiring processing.
Failure to do so may cause ignition,
generation of smoke, and/or
malfunction.
After the work, lay the wire
out as it was before.
Failure to do so may cause ignition,
generation of smoke, and/or
malfunction.
Unplug
Electric shock
Do not touch
No wet hands
Check Return to
as it was
WARNING
Wear protective gloves.
Failure to do so may result in injuries
by the edge of metal, electric shock,
and/or burns caused by contact with
hot section.
Keep children away.
Failure to do so may cause electric
shock and/or injuries when moving the
product or using a measuring device.
Wear gloves Keep away
CAUTION

12
9. Troubleshooting Procedure
 )DLOXUHGLDJQRVLVÀRZFKDUW
Is an error displayed
in the humidity display
section?
Perform the recommended actions
described in “Error Indications and
Corrective Actions”
Check the current fuse of
WKH¿OWHUERDUG$9
Check the current fuse of
the power supply board
(2 A/250 V, 6.3 A/250 V)
Check the insertion and connector
pins of each connector of the power
supply board (CN201, 202, 101,
701, 703, 704, 705, 706, 707, 709)
&KHFNWKHÀRDWVZLWFK
r
Check the power supply board
CN705 connector insertion and
connector pins
r
Check the continuity between the
CN705 connector terminals when
the water tank is installed
Normal . . .
When tank is full: shorted
When tank is empty: open
When the POWER
switch is turned ON, does
the inverter lamp turn on?
Is the FULL lamp lit?
Check the power cord conduction
Is the tank full?
Check the insertion and connector
SLQVRIHDFKFRQQHFWRURIWKH¿OWHU
board (CN601, 602, 603, 604)
)ORDWFKHFN,VWKHÀRDWVZLWFK
disconnected or installed reversely?
r,VWKHÀRDWRSHUDWLRQVPRRWK"
rIs there a magnet attached to
WKHÀRDW"
Firmly insert the
connectors or connector
pins in the trouble spots
5HSDLUWKHÀRDWSUREOHP
Replace the power cord
Drain the water from the tank
5HSODFHWKH¿OWHUERDUG
Replace the power supply
board
Firmly insert the
connectors or connector
pins in the trouble spots
YES
NO
YES
NG
NG
NG
NG
NG
NG
NG
NG
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
YESNO
YES
NO
5HSODFHWKHÀRDWVZLWFK
Replace the power supply
board
Replace the operation and
display boards
NG
NG
,VGHKXPLGL¿FDWLRQ
taking place?
Is the blower fan motor rotating? Check the power supply board
CN702 connector insertion
and connector pins
Firmly insert the
connectors or connector
pins in the trouble spots
Replace the blower
motor
Refer to "How to determine
whether the DC motor has a
malfunction" (page 16)
Replace the power supply board
Replace the operation and
display boards
AB
NO NG NG
NG
OK
OK
NG
NG
OK
OK
NG
OK
YES YES
OK
OK
NG
NG

13

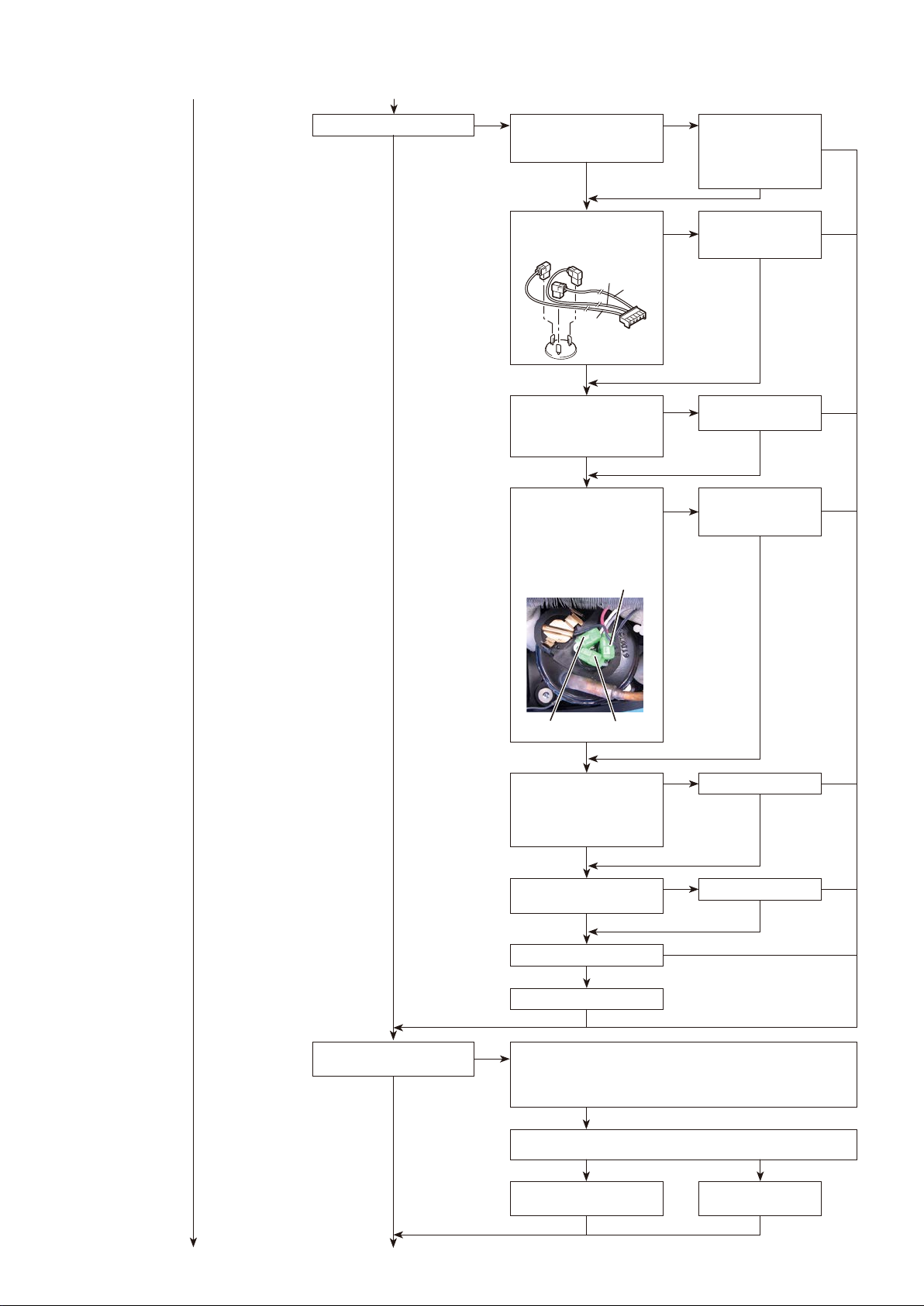

Is the temperature of the
operating environment low?
(3°C or less)
A
C
B
D
Increase the temperature
in the operating
environment and
then check. (Perform
operation in HIGH mode)
Check the insertion and
connector pins of connector
CN101 of the power supply board
Gray
White
Red
Check the R610 cement resistor
value of the power supply board
1RUPDO ȍ
Abnormal : open
Check the resistance
values for the compressor
1RUPDOWRȍEHWZHHQ
each terminal
Abnormal: Open or shorted
Is there an overcurrent?
(Surface is hot)
Replace the power supply board
Replace the control board
Check the wire connections
of the compressor
Compressor connectors
S connector: Red
C connector: White
R connector: Gray
Red (S)
Gray (R) White (C)
Firmly insert the
connectors or connector
pins in the trouble spots
Replace the power
supply board
Firmly insert the
connectors in the
trouble spots
Replace the compressor
Replace the compressor
NO YES
NG
NG
NG
NG
NG
NG
NG
NG
NG
NG
YES
NO
OK
OK
OK
NO
NG
OK
OK
YES
Does the compressor operate?
OK
OK
OK
OK
OK
OK
OK
*1
*2
Check the refrigerant circuit (Leaks or blockages)
rThe part of the cooler near the tube temperature sensor should
be at least 10°C lower than room temperature when normal.
rIf the amount of refrigerant is low due to a slow leak, white frost
appears on the bottom of the heat exchanger.
Insert the connector
in place.
OK
NG
OK NG
OK
YES
Is the heat exchanger
(cooler) cold?
Check the pin connections of connector CN101 of the compressor
and the terminal connections of the compressor. (*1, *2)
Replace the parts responsible
for the leaks or blockages
Note: Do not replace the compressor
without careful consideration.
NO

14
C
E
The unit stops
D
Replace the power supply
board
&OHDQ¿OWHU
Normal. The amount of
GHKXPLGL¿FDWLRQPD\EHORZ
RUGHKXPLGL¿FDWLRQPD\QRW
be possible in a low humidity,
low temperature environment.
Explain the performance curve
on page 10.
Replace the operation and
display boar
Is the operation being
performed with the unit set
to automatic operation?
(EASY/LAUNDRY/NIGHT
LAUNDRY/ECO AUTO/
MILDEW GUARD/OFF
TIMER)
1EASY: When the temperature is 27°C or less and the current humidity becomes -1%
lower than the set humidity, the compressor and blower fan stop.
2LAUNDRY/NIGHT LAUNDRY: A minimum of about 1 hour to a maximum of about 12
hours
3ECO AUTO: When the current humidity becomes -1% lower than the set humidity, the
compressor and blower fan stop.
4MILDEW GUARD: A minimum of about 4 hours to a maximum of about 12 hours
5OFF TIMER: Operation stops at the set time.
6Is OFF TIMER being used at the same time as the timer OFF for all operating modes?
Operation stops at the set time as timer operation is given priority.
The unit is operating normally if 1through 6are true.
Is the tube temperature
thermistor normal?
,VWKH¿OWHUEORFNHGZLWKGXVWHWF"
Are the humidity and temperature
in the operating environment low?
The main unit is operating
normally.
Check the operating environment
again, and then operate again.
Check the resistance values
of the tube temperature
thermistor
1RUPDOWRNȍ
between terminals
Abnormal: Open or shorted
,VWKHGHKXPLGL¿HULQVWDOOHG
in a low humidity, low
temperature environment?
Check the power supply
board CN707 connector
insertion and connector pins
Replace the tube
temperature thermistor
The amount of
GHKXPLGL¿FDWLRQPD\EH
ORZRUGHKXPLGL¿FDWLRQ
may not be possible
in a low humidity,
low temperature
environment. Explain
the performance curve
on page 10.
Firmly insert the
connectors or
connector pins
YESNO
YES
YES
NO
YES
YES
NG
NG
NO
OK
OK
NG
NG
OK
NG
NG
OK
OK
YES
NO
NO
OK
OK
OK

15
E
The louvre does not
swing
Amount of
GHKXPLGL¿FDWLRQLVORZ
Is the swing louvre OFF? Normal
YES
NO
Does the swing louvre
change to Wide, Upward,
and Rear?
Check the insertion and
connector pins of the
power supply board CN708
connector and the stepping
motor connector
Firmly insert the
connectors or connector
pins in the trouble spots
Check the resistance values
between the stepping motor
connector pins
Normal
Terminals 1-2
Terminals 1-3 ȍWRȍ
Terminals 1-4
Terminals 1-5
Abnormal
Open or shorted between each
Replace the stepping
motor
Remove the dust or dirt
from the room temperature
and humidity sensor.
Firmly insert the
connectors or connector
pins in the trouble spots
Replace the operation
and display boards
Replace the power
supply board
,VWKHGHKXPLGL¿HULQVWDOOHG
in a low humidity, low
temperature environment?
Is there dust or dirt on the
room temperature and
humidity sensor?
Check the power supply
board CN706 connector
insertion and connector pins
Check the resistance values
of the room temperature and
humidity sensor
Connector pins (between 3 and 4)
1RUPDOWRNȍ
Abnormal: open or shorted
This is normal.
The amount of
GHKXPLGL¿FDWLRQPD\EHORZ
RUGHKXPLGL¿FDWLRQPD\QRW
be possible in a low humidity,
low temperature environment.
Explain the performance
curve on page 10.
Replace the room temperature
and humidity sensor
YES YES
NG
NO
OK
NO
OK
OK
OK
NG
NG
OK
OK
OK
NG
NO
NO
OK
YES
YES
NG
NG
YES
Normal
OK
OK
OK
NO
<About operation sound>
When automatic operation is performed, operation may change from HIGH (65 Hz) to LOW (30 Hz)
depending on the room temperature and humidity. At that time, the operation sound may become loud as the
number of hertz (frequency) is gradually decreased but this is not abnormal. Please wait about 2 minutes.
<About replacing the power supply board>
Wait about 2 minutes after removing the plug from the outlet before replacing the board. (High voltage
warning)

16
2) Simple Check Table for Main Parts
Part name Test criteria
Tube temperature
sensor
Disconnect the connector and measure the resistance value with a tester. (Part temperature
10°C to 30°C)
Normal Abnormal
NȍWRNȍ Open or shorted
Room temperature
sensor
Disconnect the connector and measure the resistance value with a tester. (Part temperature
10 °C to 30 °C)
Normal .............WRNȍEHWZHHQSLQV
Abnormal .........Open or shorted
Compressor
Disconnect the connector and measure the resistance values between the terminals with a
tester. (Coil temperature 10 °C to 30 °C)
Normal Abnormal
Between each terminal ȍWRȍ Open or shorted
Blower fan motor
ƔHow to determine whether the DC motor has a malfunction
The following table shows the values for a healthy motor that was measured with a
multimeter.
The motor has a malfunction if any value is very different from the normal value.
Measurement method (pin number of P4 connector)
Tester +
terminal
Tester -
terminal
Tester
measurement
mode
Normal value Malfunction diagnosis
Pin 1 (red) Pin 4 Resistance ,Q¿QLW\ Internal circuit of motor
broken
Pin 6 (white) Pin 4 Resistance VRINȍ Internal circuit of motor
broken
Pin 7 (yellow) Pin 4 Resistance VRINȍ Internal circuit of motor
broken
Pin 8 (blue) Pin 4 Resistance ,Q¿QLW\ Internal circuit of motor
broken
Pin 4 (black) Pin 1 Diode 0.5 V to 2 V Internal circuit of motor
broken
Any pin Outer casing
of motor Resistance ,Q¿QLW\ Motor insulation
breakdown
The above is the diagnosis method for when the motor is isolated.
Regardless of the rotation state, do not test the motor when the connectors are connected.
Stepping motor
Measure the resistance value across terminals with a tester. (Part temperature: approx 25 °C).
Normal Abnormal
Terminals 1-2
ȍWRȍ Open or shorted
Terminals 1-3
Terminals 1-4
Terminals 1-5
Compressor
temperature
thermistor
Disconnect the connector and measure the resistance values between the terminals with a
tester. (Coil temperature 10°C to 30°C)
Normal Abnormal
Between each terminal ȍWRȍ Open or shorted
Power supply board
¿QWKHUPLVWRU
Disconnect the connector and measure the resistance values between the terminals with a
tester. (Coil temperature 10°C to 30°C)
Normal Abnormal
Between each terminal ȍWRȍ Open or shorted
Reactor
Disconnect the connector and measure the resistance values between the terminals with a
tester.
Normal Abnormal
Between CN602 terminals Continuity Open

17
3) Error Indications and Corrective Actions
Indication
(Timer time display
section)
Error (failure) Corrective action
A1 RAM error Replace the operation and display boards
A2 Frequency determination error Replace the power supply board
A6 Watchdog error (main stop)
Watchdog error (interrupt stop) Replace the operation and display boards
b1 Bus undervoltage error Check the power supply
(Is the voltage appropriate?)
b2 Bus overvoltage error
b3 Power synchronization Check the power supply
(Is there a noise generation source?)
C1 Current peak error when low
rotation speed
Disconnect and reconnect power plug and then
restart
* Leave the unit with the power plug disconnected
for at least 1 minute.
C2 Compressor synchronization
error
Check the compressor wire connections
(pin assignment and compressor connectors)
See "Does the compressor operate?" on page 13.
C3 Pre-start overcurrent error Disconnect and reconnect power plug and then
restart
* Leave the unit with the power plug disconnected
for at least 1 minute.
C4 Post-start overcurrent error
CA Current peak error when high
rotation speed
Cb Current detection offset error Replace the power control board
CE Startup current detection error Check the compressor wire connections
(whether connector disconnected)
E0 Room temperature thermistor
disconnected Check the CN706 connection
Check the room temperature and humidity sensor
E1 Room temperature thermistor
shorted
E7 Tube temperature thermistor
disconnected Check the CN707 connection
Check the tube temperature sensor
E8 Tube temperature thermistor
shorted
E9 %RDUG¿QWKHUPLVWRU
disconnected Replace the power supply board
EA %RDUG¿QWKHUPLVWRUVKRUWHG
Eb Compressor temperature
thermistor disconnected Check the CN709 connection
Check the capacitor temperature sensor
EC Compressor temperature
thermistor shorted
F0 Blower fan locked Check the CN701 connection
Check the blower fan
F2 Cooling fan locked Check the CN701 connection
Check the cooling fan
F4
Tube temperature thermistor
temperature error (60°C or higher)
Check whether or not humidity described in
"Failure Diagnosis Flowchart"
Check the resistance of the tube temperature
thermistor
Fb
%RDUG¿QWKHUPLVWRUWHPSHUDWXUH
error (64°C or higher)
Check the operation of the cooling fan
&KHFNWKHUHVLVWDQFHRIWKHERDUG¿QWKHUPLVWRU
FC Board mismatch Replace the power supply board or operation and
display boards
Fd Communication error
FE Compressor temperature error
(110
°C or higher)
Check whether or not humidity described in
"Failure Diagnosis Flowchart"
Check the resistance of the compressor
temperaturee thermistor
ņCommunication error Replace the power supply board
* When restarting, restart after the power plug has been disconnected for at least 1 minute.

18
4) Self Diagnosis Test Program
(1) Deactivate 3-minute restart prevention
QStart . . . . . . . . . .Press the MODE and HUMIDITY SELECTION switches together 3 times
when the power is off. Press the POWER switch within 2 seconds.
QOperations . . . . . .1Deactivates 3-minute restart.
26HWVWKHRSHUDWLQJPRGHWR+,*+DQG¿[HVWKHEORZHUIDQUDQNWR
3When an E2PROM error is detected, FULL and DRYING lamps light.
4:KHQWKHRSHUDWLQJPRGHFKDQJHVWKHEORZHUIDQUDQNLV¿[HGDQGWKH
E2PROM error display is cleared.
QFinish . . . . . . . . .Turn the POWER switch OFF.
(2) Demo mode
QStart . . . . . . . . . .Hold the MODE and HUMIDITY SELECTION switches together when the
power is off and press the OFF/ON TIMER switch. Demo mode starts after 3
seconds elapse.
QOperations . . . . . .1Demo mode continues until the microprocessor is reset.
2All of the switches are disabled.
QFinish . . . . . . . . .Turn the POWER switch OFF.

19
(3) Lamp, LCD test, and monitor display
QStart . . . . . . . . . .Press the MODE and HUMIDITY SELECTION switches together 4 times
when the power is off. Press the POWER switch within 2 seconds.
QMode selection . . . .Use the OFF/ON TIMER switch to change the diagnosis mode.
Mode 0: All lamps and LCDs light
Mode 1: Year/MAIN microprocessor version
Mode 2: EEPROM model/EEPROM version
Mode 3: Humidity (%)
Mode 4: Room temperature (
°C )
Mode 5: —
Mode 6: Tube temperature ( °C )
Mode 7: —
Mode 8: Compressor temperature ( °C )
Mode 9: —
Mode A: —
Mode B: —
Mode C: Power supply board model
display/Power supply microprocessor
version display
Mode D: Bus voltage (1/2 data/V)
0RGH(%RDUG¿QWHPSHUDWXUH °C)
Mode F: —
QFinish . . . . . . . . .Turn the POWER switch OFF.
(4) Error history check mode
QStart . . . . . . . . . .Press the MODE and HUMIDITY SELECTION switches together 5 times
when the power is off.
Press the POWER switch within 2 seconds.
After startup, use the OFF/ON Timer switch to select the mode.
7KHPRGHFKDQJHVLQWKHRUGHURIĺĺĺĺĺDQGWKHPRGH
number is displayed on the TIMER LCD.
Display is by mode in the humidity display section (7 segment 2 digits).
(The operations are shown below.)
QOperations . . . . . .(UURUKLVWRU\GLVSOD\ĺ1HZHVWHUURUĺ2OGHVWHUURU
QFinish . . . . . . . . .Turn the POWER switch OFF.

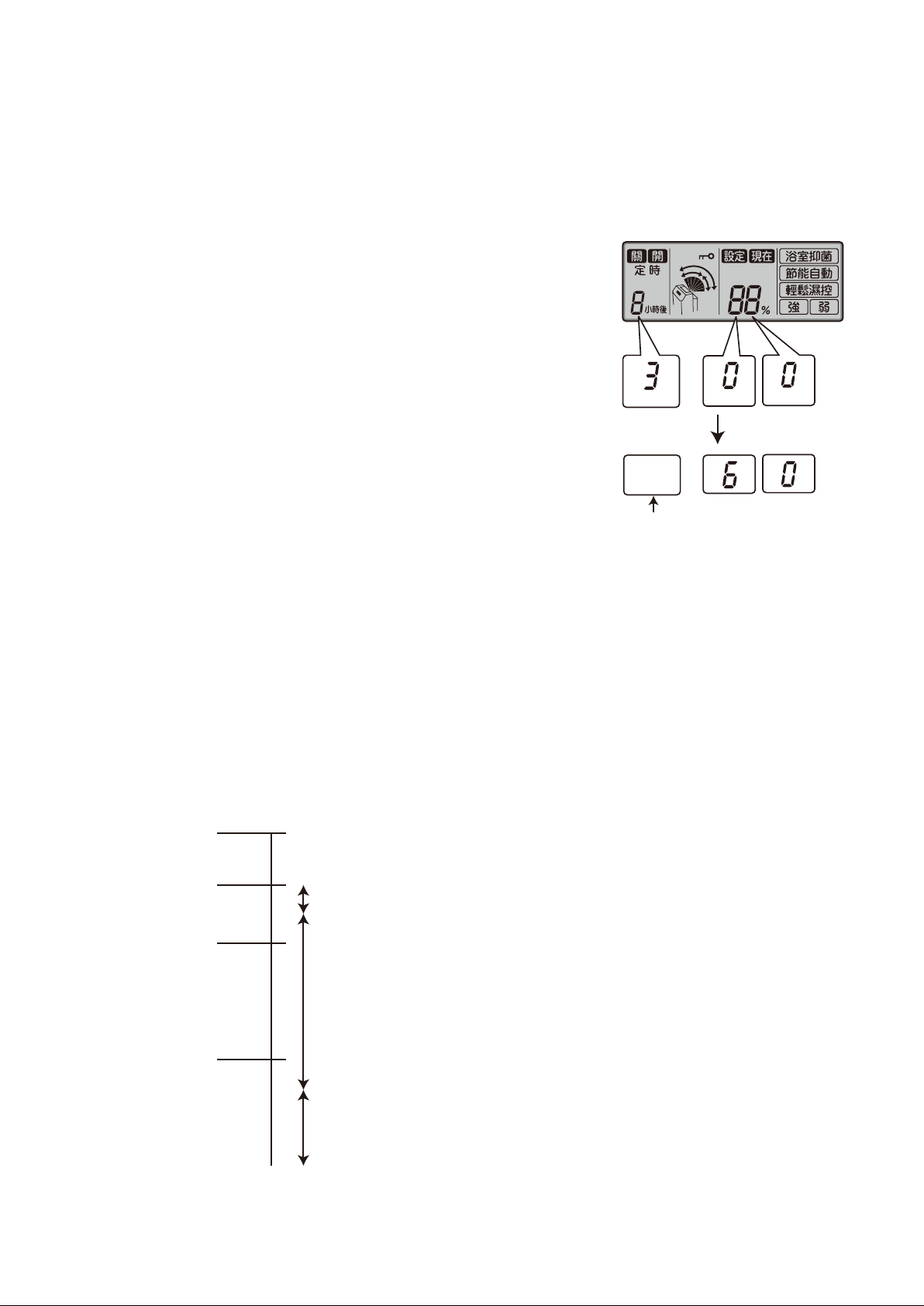

(5) Compressor operation check (operation setting for LAUNDRY [standard])
0 sec
3 min
4 min
6 min
(30 Hz)
(60 Hz)
(80 Hz)
(Compressor frequency)
Blower operation (compressor stops)
Compressor operation starts <Error that occurs> (Humidity display)
1Compressor start failure, C1, Cb, CE, C3, F2
compressor fan error
2Compressor open phase, C2, C4, CA
connection incorrect
3Compressor temperature error Fb, FE
* OK if operates for about 15 to
20 minutes.
(Example)
Mode indicator
Numerical value displayed
after about 1 second
Displayed only when mode 1, mode 2,
or mode C, or data is 3 digits.

20
Note) This page is extracted from the instruction manual.
10. Troubleshooting
z 除濕後的空氣，會經過加熱器後再以暖和的風吹出。（無冷氣機效
果）這並非故障。 P3
吹出熱風
z 溫度和濕度是否過低。
請先確認目前濕度。若濕度過低，會降低除濕能力。（因冬季乾燥
而使濕度降低，儲水箱中不易積存水。）這並非故障。 P3
儲水箱中無水
除濕量很少
z 是否在「內部乾燥」運轉中。運轉結束後，會自動進入「內部乾燥」
行程。 P21
已經把電源「關」？
機器仍在運轉
z 房間是否過大。
o 請依適用面積的範圍使用。 封底
z 窗戶和出入口的門是否開關次數過多。
o 儘可能使房間保持密閉狀態。
z 是否使用汽油暖爐等會產生蒸氣的物品。
無法達到所設定濕度
z 即使是同樣的房間，也會因地點的不同濕度也會有差異，請把顯示
濕度視為參考值。 P3
除濕機所顯示的濕度和其他濕
度計所顯示不同
狀況 原因 • 處理方法
z 請重新按自動擺葉按鈕開關。 P20
擺葉不按照所設定動作
z 這是因為工廠內除濕測試時所殘留的水或水蒸氣，並非異常。
儲水箱中有液體或白色蒸氣痕
跡
z 為空氣中灰塵的污垢。
o 請參照維修保養清理。 P24
倒水口上蓋或儲水箱內有類似
黑色燒焦痕跡
z 電源插頭是否脫落。
o 請確實插好電源插頭。 P10
z 出風口和吸氣口是否被蓋住。
請將出風口和吸氣口的遮蓋物移除。 P5
z 是否以「輕鬆濕控」「節能自動」運轉。
o 自動切換除濕、送風、停止。
P14~15
z 是否以「浴室抑菌」運轉。
o 濕度下降後運轉即自動停止，最短會在 4小時後停止。 P16
z 前置濾網是否阻塞。
o 請依照「保養」所指示之方式清理乾淨。 P24
z 是否以「標準」「夜間乾衣」運轉。
o 室溫降至約 3℃以下時，運轉會在約 1小時後停止。室溫若是太
低，衣物的水分蒸發不易，濕度不會產生變化。 P12
z 滿水燈是否亮起（儲水箱是否滿水）。
o 請將儲水箱中的水倒掉，再將儲水箱重新放好。 P22
z 儲水箱是否放置妥當。再將儲水箱重新放好。
o 請將儲水箱中的水倒掉。 P10
不運轉（沒有風）停止運轉
亮燈
短時間內停止
懷疑是否故障時？
z以下情況應並非故障。
狀況 原因 • 處理方法
z 是否放置不當而致機體傾倒搖晃。
o 請在安全平穩的地方使用。 P5
z 前置濾網是否阻塞。
o 請依照「保養」所指示之方式清理乾淨。 P24
z 在木板或狹小房間運轉時容易有共振聲音。
o 可在機體下方鋪上軟墊，可減少共振聲音。 P6
z 壓縮機剛啟動時聲音會比較大。（電源開啟約 3分鐘後或在節能自
動、輕鬆濕控運轉中，聲音會較大。）
z 擺葉的角度不同，會讓聲音大小有所變化。 P20
z 是冷媒流動的聲音。
在開始運轉時、運轉中、運轉停止時，會有冷媒流動的聲音，當冷
媒流動到達安定時即不會有聲音。
z 是壓縮機啟動的聲音。
輕鬆濕控、節能自動運轉時，因為會有不連續的運轉，所以會有壓
縮機啟動的聲音，停止運轉或重新插電 3分鐘內，壓縮機不會啟動，
這是因為要保護壓縮機的緣故。 P12
聲音
運轉聲音大
有共振聲音
使用中，聲音突然
變大
吹出風的聲音大小不同
發生『咻！咻！』聲
『咯！咯！』異音時
「篷」聲時而發生，
時而停止（壓縮機
不動）
剛開始使用時 z 因熱交換器的溫度急速上昇，瞬間會產生異味。
z 所排出的濕氣會有異味。因為銀離子濾網無法除去的味道成分是正
常的，會被本體內部的水分吸收。
吹出的
風有異
味內部乾燥運轉中
z錯誤顯示
錯誤顯示 原因 • 處理方法
z 電源插頭是否確實插好。
o 請將插頭在插座上重新插好。 P10
， ~ 顯示
z 出風口是否蓋住。
o 請將遮蓋物移除並將插頭在插座上重新插好。
P5·10
z 前置濾網是否阻塞。
o 請按照「保養」方式清理。 P24
， ， 顯示
z 故障
o 請拔下電源插頭，並立即連絡各服務站。
， ， ， ~，
~，~，~，
~， ， 顯示
z如經以上處理方式，異常情況仍無法消失時，請拔下電插頭連絡各服務站。
z如果附帶的電源線損壞，必須由製造商、其維修代理或類似具備資格的人員進行更換，以避免發生危險。
z如果要重新插入電源插頭，請在拔下插頭後間隔 1分鐘以上。
z 請停止使用，並與各服務站聯絡。
電源插頭或插座過熱
