Mitsubishi Electric A800 User manual

800
INSTRUCTION MANUAL (STARTUP) (ENGLISH)
使用手册 ( 导入篇 )( 中文 )
取扱説明書（導入編）（日本語）
HEAD OFFICE: TOKYO BUILDING 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN
INVERTER A800 FR-A840M INSTRUCTION MANUAL (STARTUP)
A
A800
FR-A840M-03630(160K)、04540(200K)
このたびは、三菱電機汎用インバータをご採用いただき、誠にありがとうございます｡
本書と同梱CD-ROM内の情報は、ご使用いただく場合の取扱い、留意点について述べてあります。
機器の知識、安全の情報そして注意事項のすべてについて習熟してからご使用ください。
なお、本書と同梱CD-ROMは、ご使用になるお客様の手元に届くようご配慮をお願いいたします。
Thank you for choosing this Mitsubishi Electric Inverter.
This Instruction Manual (Startup) and the enclosed CD-ROM give handling information and precautions for use of
this product.
Do not use this product until you have a full knowledge of the equipment, safety information and instructions.
Please forward this Instruction Manual (Startup) and the enclosed CD-ROM to the end user.
非常感谢您选择三菱电机通用变频器。
本使用手册(导入篇)与附带CD-ROM内的内容，包含变频器使用时的操作说明和注意事项。
请在熟悉机器的知识,安全信息以及全部有关注意事项以后使用。
请将本使用手册(导入篇)与附带CD-ROM送至使用本产品的客户手中为盼。
三菱電機 汎用 インバータ
INVERTER
お断りなしに仕様を変更することがありますのでご了承ください
Specifications subject to change without notice.
IB(名)-0600932-A(2008)MEEPrintedinJapan

1
取扱説明書（導入編）（日本語）
─目 次─
1 インバータの据付けと注意事項 ............................................................................................ 3
2 配線について......................................................................................................................... 13
3 基本操作................................................................................................................................. 24
4 インバータを使用したシステムのフェールセーフについて............................................ 27
5 インバータ使用上の注意...................................................................................................... 27
6 部品交換について ................................................................................................................. 32
7 仕様 ........................................................................................................................................ 34
この取扱説明書（導入編）は、ご使用いただく場合の取り扱い、留
意点について述べてあります。
なお、この取扱説明書（導入編）は、ご使用になるお客様の手元に
届くようご配慮をお願いいたします。
感電防止のために
火災防止のために
傷害防止のために
諸注意事項
次の注意事項についても十分留意ください。取り扱いを誤った場合
には思わぬ故障・けが・感電などの原因となることがあります。
据付、操作、機能などの詳細は取扱説明書（詳細編）を参照してください。
取扱説明書(詳細編)は同梱CD-ROM内のPDFデータでご覧いただくことができます。
また、右記からPDFデータのダウンロードも可能です。
安全上の注意
据付け、運転、保守、点検の前に必ずこの取扱説明書（導入編）
とその付属書類をすべて熟読し、正しくご使用ください。機器の
知識、安全の情報そして注意事項のすべてについて習熟してから
ご使用ください。
据付け、操作、保守点検は必ず専門の技術者が行ってください。
専門の技術者とは次のすべてを満たした方をいいます。
・適切な技術訓練を受けた方または電気設備に従事できる免許を
持った方。
お住まいの地域の三菱電機で適切な技術訓練が受けられるかご
注意ください。日時、開催場所につきまして営業窓口にお問い
合わせください。
・安全制御システムへ接続された保護装置( 例 :ライトカーテン )
の操作マニュアルを入手できる方。また、それらのマニュアル
を熟読、熟知している方。
この取扱説明書（導入編）では、安全注意事項のランクを「警
告」、｢注意｣として区分してあります。
取扱いを誤った場合に、危険な状況が起こりえ
て、死亡または重傷を受ける可能性が想定される
場合。
取扱いを誤った場合に、危険な状況が起こりえ
て、中程度の傷害や軽傷を受ける可能性が想定さ
れる場合および物的損害だけの発生が想定される
場合。
なお、 に記載した事項でも、状況によっては重大な結
果に結びつく可能性があります。いずれも重要な内容を記載してい
ますので必ず守ってください。
警告
インバータ通電中は表面カバーや配線カバーをはずさないでください。
また、表面カバーや配線カバーをはずした状態で運転しないでください。
高電圧の端子および充電部が露出していますので感電の原因となります。
電源 OFF 時でも配線作業・定期点検以外では表面カバーをはずさないで
ください。インバータ内部は充電されており感電の原因となります。
配線作業や点検は、操作パネルの表示が消灯したことを確認し、電源遮
断後 10 分以上経過したのちに、テスタなどで電圧を確認してから行っ
てください。電源を遮断した後しばらくの間はコンデンサが高圧で充電
されていて危険です。
インバータは保護接地 C 種以上の接地工事を行ってください。EN 規格に
適合する場合、中性点接地された電源で使用してください。
配線作業や点検は専門の技術者が行ってください。
本体を据え付けてから配線してください。感電、傷害の原因になります。
濡れた手で M ダイヤルおよびキーを操作しないでください。感電の原因
になります。
電線は傷つけたり、無理なストレスをかけたり、重いものを載せたり、
挟み込んだりしないでください。感電の原因になります。
通電中に冷却ファンの交換は行わないでください。通電中に冷却ファン
の交換を行うと危険です。
濡れた手で基板に触れたり、ケーブル類の抜き差しをしないでください。
感電の原因となります。
主回路コンデンサ容量を測定する場合、電源 OFF 時にモータへ約 1s 間、
直流電圧を印加します。感電の原因となりますので、電源 OFF 直後は、
モータ端子等に触れないでください。
警告
注意
注意
警告
PM モータは、回転子に高性能マグネットを内蔵した同期電動機のため、
インバータの電源を切った状態でもモータが回っている間は、モータの
端子には高電圧が発生しています。配線、保守点検はモータが停止して
いることを確認して行ってください。ファン・ブロワなどモータが負荷
に回される用途では、インバータの出力側に低圧手動開閉器を接続し、
開閉器を開いて、配線、保守点検を行ってください。感電のおそれがあ
ります。
注意
インバータは、穴の開いていない（インバータのフィンなどに背面から
触れられないよう）不燃性の壁などに取り付けてください。可燃物への
取付けおよび可燃物近くへの取付けは、火災の原因になります。
インバータが故障した場合は、インバータの電源を遮断してください。
大電流が流れ続けると火災の原因になります。

ブレーキ抵抗器を使用する場合は、異常信号で電源を遮断してください。
ブレーキトランジスタの故障などにより、ブレーキ抵抗器が異常過熱し
火災の原因になリます
。
直流端子 P/+、N/- に抵抗器を直接接続しないでください。火災の原因
になります。
取扱説明書（詳細編）に記載の日常点検および定期点検を必ず実施して
ください。点検を怠って使用し続けると破裂・破損・火災の原因になり
ます。
注意
各端子には取扱説明書（詳細編）に決められた電圧以外は印加しないで
ください。破裂・破損などの原因になります。
端子接続を間違えないでください。破裂・破損などの原因になります。
極性（＋−）を間違えないでください。破裂・破損などの原因になります。
通電中や電源遮断後のしばらくの間は、インバータは高温になりますの
で触らないでください。火傷の原因になります。
注意
運搬・据付けについて
開梱時にナイフやカッターなどを使用する場合は、刃先でけがをしない
ように安全手袋を着用してください。
製品の重さに応じて正しい方法で運搬してください。けがの原因になり
ます。
製品の上に乗ったり重いものを載せないでください。
制限以上の多段積をおやめください。
運搬時は表面カバーを持たないでください。落下や故障することがあります。
据付け時にインバータを落下させてけがをしないよう注意してください。
インバータの重量に十分に耐えられる面に据付けてください。
高温面には据付けないでください。
インバータの据付け方向は必ずお守りください。
インバータが落下しないように、ねじでしっかりと固定して据付けてく
ださい。
損傷、部品が欠けているインバータを据え付け、運転しないでください。
インバータ内部にねじ・金属片などの導電性異物や油などの可燃性異物
が混入しないようにしてください。
インバータは精密機器ですので、落下させたり、強い衝撃を与えないよ
うにしてください。
周囲温度は− 10 〜＋ 40 ℃（凍結のないこと）でご使用ください。イン
バータ故障の原因になります。

2
注意
運搬・据付けについて
周囲湿度は 95％RH 以下（結露のないこと）でご使用ください。イン
バータ故障の原因になります。（詳細は 7 ページを参照してください。）
保存温度（輸送時などの短時間に適用できる温度）は− 20 〜＋ 65 ℃でご
使用ください。インバータ故障の原因になります。
屋内（腐食性ガス、引火性ガス、オイルミスト・じんあいのないこと）
でご使用ください。インバータ故障の原因になります。
標高 4000m 以下・最大振幅 0.075mm（周波数範囲 10 〜 57Hz）、最大加
速度 1G（周波数範囲 57 〜 150Hz）でご使用ください。インバータ故
障の原因になります。（詳細は 7 ページを参照してください。）
木製梱包材の消毒・除虫対策のくん蒸剤に含まれるハロゲン系物質（フッ
素、塩素、臭素、ヨウ素など）が弊社製品に侵入すると故障の原因となり
ます。梱包の際は、残留したくん蒸成分が弊社製品に侵入しないように注
意するか、くん蒸以外の方法（熱処理など）で消毒・除虫対策をしてくだ
さい。なお、木製梱包材の消毒・除虫対策は梱包前に実施してください。
配線について
インバータの出力側には、進相コンデンサやサージ吸収器・ラジオノイ
ズフィルタを取り付けないでください。過熱・焼損の恐れがあります。
出力側（端子 U、V、W）は正しく接続してください。モータが逆回転に
なります。
電源を切った状態でも、PM モータが回転している間は PM モータ接続端
子 U、V、W には高電圧が発生していますので、必ず PM モータが停止
していることを確認して行ってください。感電のおそれがあります。
PM モータを商用電源に絶対に接続しないでください。PM モータの入力
端子 (U、V、W) に商用電源を印加すると PM モータが焼損します。
PM モータはインバータの出力端子 (U、V、W) と接続してください。
試運転調整について
運転前に各パラメータの確認・調整を行ってください。機械によっては
予期せぬ動きとなる場合があります。
警告
使用方法について
リトライ機能を選択するとトリップ時に突然再始動しますので近寄らな
いでください。
操作パネルの STOP/RESET キーを押した場合でも、機能設定状態により出
力停止しない場合がありますので、緊急停止を行う回路（電源遮断および
緊急停止用機械ブレーキ動作など）、スイッチは別に用意してください。
運転信号を入れたままアラームリセットを行うと突然再始動しますので、
運転信号が切れていることを確認してから行ってください。
PMモータが負荷側から回されモータの最大回転速度を超える用途には使
用できません。
3 相誘導電動機もしくは PM モータ以外の負荷には使用しないでくださ
い。インバータ出力に他の電気機器を接続すると、機器が破損すること
があります。
トルク制御（リアルセンサレスベクトル制御）時に、予備励磁を実施した
場合（LX 信号、X13 信号）、始動指令（STF または、STR）が入力されて
いない状態でも、モータが低速で回転することがあります。また、始動指
令を入力した状態で、速度制限値＝ 0 とした場合も、モータが低速で回転
することがあります。モータが回転しても安全上問題のないことを確認し
て、予備励磁を実施してください。
改造は行わないでください。
取扱説明書（詳細編）に記載のない部品取外し行為は行わないでくださ
い。故障や破損の原因になります。
注意
使用方法について
電子サーマルではモータの過熱保護ができない場合があります。外部
サーマル、PTC サーミスタによる過熱保護を合わせて設置することを推
奨します。
電源側の電磁接触器でインバータを頻繁に始動・停止しないでください。
インバータの寿命が短くなります。
ノイズフィルタなどにより電磁障害の影響を小さくしてください。イン
バータの近くで使用される電子機器に障害を与える恐れがあります。
高調波抑制のための対策を行ってください。インバータから発生する電
源高調波によって、進相コンデンサや発電機が過熱・損傷する恐れがあ
ります。
400V 級モータをインバータ駆動する場合、絶縁強化したモータを使用
するか、サージ電圧を抑制するような対策を実施してください。配線定
数に起因するサージ電圧がモータの端子に発生し、その電圧によって
モータの絶縁を劣化させることがあります。
パラメータクリア、オールクリアを行った場合、運転前に必要なパラ
メータを再設定してください。各パラメータが初期値に戻ります。
インバータは容易に高速運転の設定ができますので、設定変更にあたっ
てはモータや機械の性能を十分確認しておいてからお使いください。
インバータのブレーキ機能では停止保持ができません。別に保持装置を
設置ください。
長期保存後にインバータを運転する場合は、点検、試験運転を実施して
ください。
静電気による破損を防ぐため、本製品に触れる前に、身体の静電気を取
り除いてください。
インバータ1台に複数台のPMモータを接続して使用することはできません。
PM センサレスベクトル制御時は PM モータ以外の同期モータ、誘導モー
タ、誘導同期モータは使用できません。
誘導モータ制御設定 ( 初期設定 ) のまま PM モータを接続したり、PM セン
サレスベクトル制御設定のまま誘導モータを接続しないでください。故
障の原因となります。
PM モータ使用時に、出力側の開閉器を閉じる場合は、インバータの電源
を ON した後に行ってください。
Ethernet通信経由の外部機器からの不正アクセスに対して、インバータ
およびシステムの安全を保つ必要がある場合は、ファイアウォールを設
置するなどの対策を盛り込んでください。
Ethernet通信の使用環境によっては通信に遅延や途切れが発生し、想定
通りにインバータが動作しない場合があります。インバータ使用現場の
状況や安全に対して十分に注意してください。
注意
異常時の処置について
インバータやインバータを制御する外部機器が故障しても機械、装置が
危険な状態にならないよう、非常ブレーキなどの安全バックアップ装置
を設けてください。
インバータ入力側のブレーカがトリップした場合は、配線の異常（短絡
など）、インバータ内部部品の破損などが考えられます。ブレーカがト
リップした原因を特定し、原因を取り除いたうえで再度ブレーカを投入
してください。
保護機能が動作したときは、原因の処置を行ってから、インバータをリ
セットして、運転を再開してください。
保守点検・部品の交換について
インバータの制御回路はメガーテスト（絶縁抵抗測定）を行わないでく
ださい。故障の原因となります。
廃棄について
産業廃棄物として処置してください。
一般的注意
本取扱説明書に記載されている全ての図解は、細部を説明するためにカ
バーまたは安全のための遮断物を取りはずした状態で描かれている場合
がありますので、製品を運転するときは必ず規定どおりのカバーや遮断
物を元どおりに戻し、取扱説明書（詳細編）に従って運転してください。
なお、PM モータにつきましては、PM モータの取扱説明書をご覧くだ
さい。

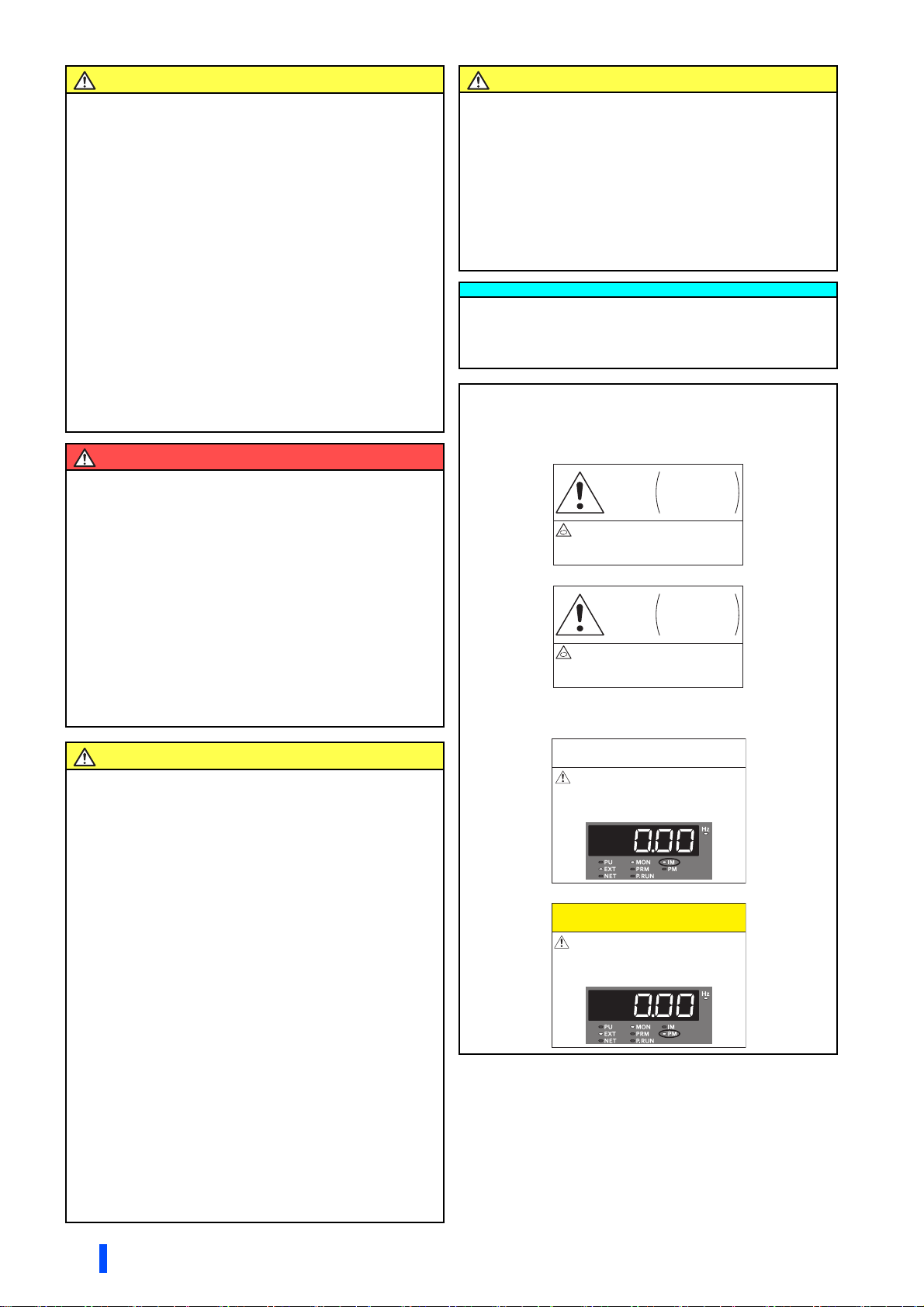

注意ラベルの貼り付け
三菱電機インバータをご使用いただくに際して、安全確保のための警告表
示です。パラメータ設定で、｢リトライ機能｣｢瞬停再始動」を選択した場合
には、下記のラベルを貼り付けてください。
リトライ機能を選択した場合
瞬停再始動を選択した場合
モータ制御表示ラベル
モータ制御設定と異なったモータを接続しないように、下記のラベルを貼
り付けてください。
注意
リトライ機 能
選択中
モータ、機械に近寄らないでくだ
さい。アラーム発生時に突然（所
定時間経過後）始動します。
注意
瞬停再始動
選択中
モータ、機械に近寄らないでくだ
さい。瞬時停電発生時に突然（リ
セット時間経過後）始動します。
誘導モータ設定
誘導モータ制御用の設定になっています。
誘導モータ制御時は、IMランプが点灯し
ています。
PMモータを運転しないでください。
PMモータ設定
PMモータ制御用の設定になっています。
PMモータ制御時は、ＰＭランプが点灯し
ています。
誘導モータを運転しないでください。

製品の確認と付属品
インバータの据付けと注意事項 3
1インバータの据付けと注意事項
1.1 製品の確認と付属品
インバータ形名
 タイプにより仕様が異なります。主な差異を下表に示します。
 Ethernet ボード（FR-A8ETH）を内蔵しています。
 C2 クラスの EMC フィルタ内蔵品は ON になります。
NOTE
• この取扱説明書に記載するインバータ形名は、適用モータ容量と定格電流値を併記して説明しています。（例）FR-A840M-200K(04540)
付属品
• アースケーブル（１本）：通信オプションを使用する場合に必要となります。（Ethernet 通信タイプ）
• CD-ROM（１枚）：取扱説明書（詳細編）など各種ドキュメントを収録しています。
タイプ モニタ出力 初期設定
内蔵 EMC フィルタ 制御ロジック 定格周波数 Pr.19基底周波数電圧
FM（端子 FM 搭載品） 端子 FM:パルス列出力
端子 AM:アナログ電圧出力（DC0 〜 ±10V） OFF シンクロジック 60Hz 9999（電源電圧と同じ）
CA（端子 CA 搭載品） 端子 CA:アナログ電流出力（DC0 〜 20mA）
端子 AM:アナログ電圧出力（DC0 〜 ±10V） ON ソースロジック 50Hz 8888（電源電圧の 95%）
 

 

 


  

 











 



 
 


 

 

 





  





容量名板 定格名板
,1387;;;;;
02'(/)5$0.(%&
287387;;;;;
6(5,$/;;;;;;;;;
0$'(,1;;;;;
入力定格
出力定格
製造番号
インバータ形名
インバータ形名
製造番号
生産国
FR-A840M-200K-E1-60BC2

4インバータの据付けと注意事項
製品の確認と付属品

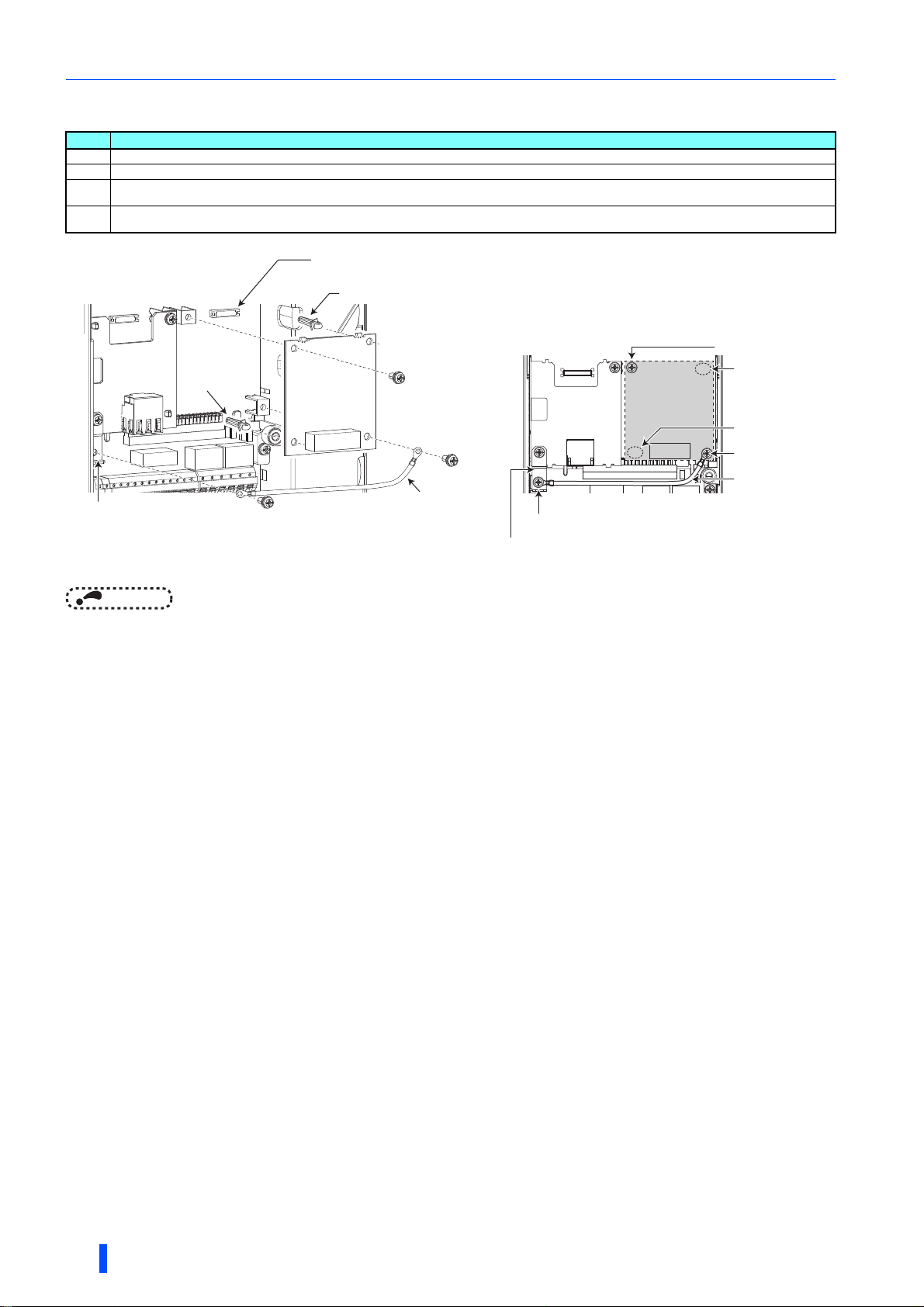

通信オプションの取付け方法（Ethernet 通信タイプ）
• 通信オプションを使用する場合は、付属のアースケーブルを取り付ける必要があります。下記手順に従って取り付けてください。
NOTE
• 使用するスペーサの数や形状は通信オプションにより異なります。詳細は各通信オプションの取扱説明書を参照してください。
• 通信オプションに付属するアースプレートは使用しません。
No. 取付け手順
1 取付けねじで固定しない取付け穴にスペーサをはめ込みます。
2 通信オプションのコネクタをインバータ本体側コネクタのガイドに合わせて奥まで確実に挿入します。（インバータのオプションコネクタ1に取り付けてください。）
3Ethernetボード用アースプレートの取付けねじ（下）を取り外し、アースケーブルの一方をEthernetボード用アースプレートの上からインバータ本体に確実に固定しま
す。（締付けトルク0.33N・m〜0.40N・m）
4通信オプションに付属の取付けねじでオプションの左側1箇所をインバータ本体に確実に固定し、右側1箇所をアースケーブルのもう一方とともにインバータ本体に確実
に固定します。（締付けトルク0.33N・m〜0.40N・m）ねじ穴が合わない場合は、コネクタが確実に挿入されていない可能性がありますので確認してください。



FR-A8NCの場合







 

 


インバータ各部の名称
インバータの据付けと注意事項 5

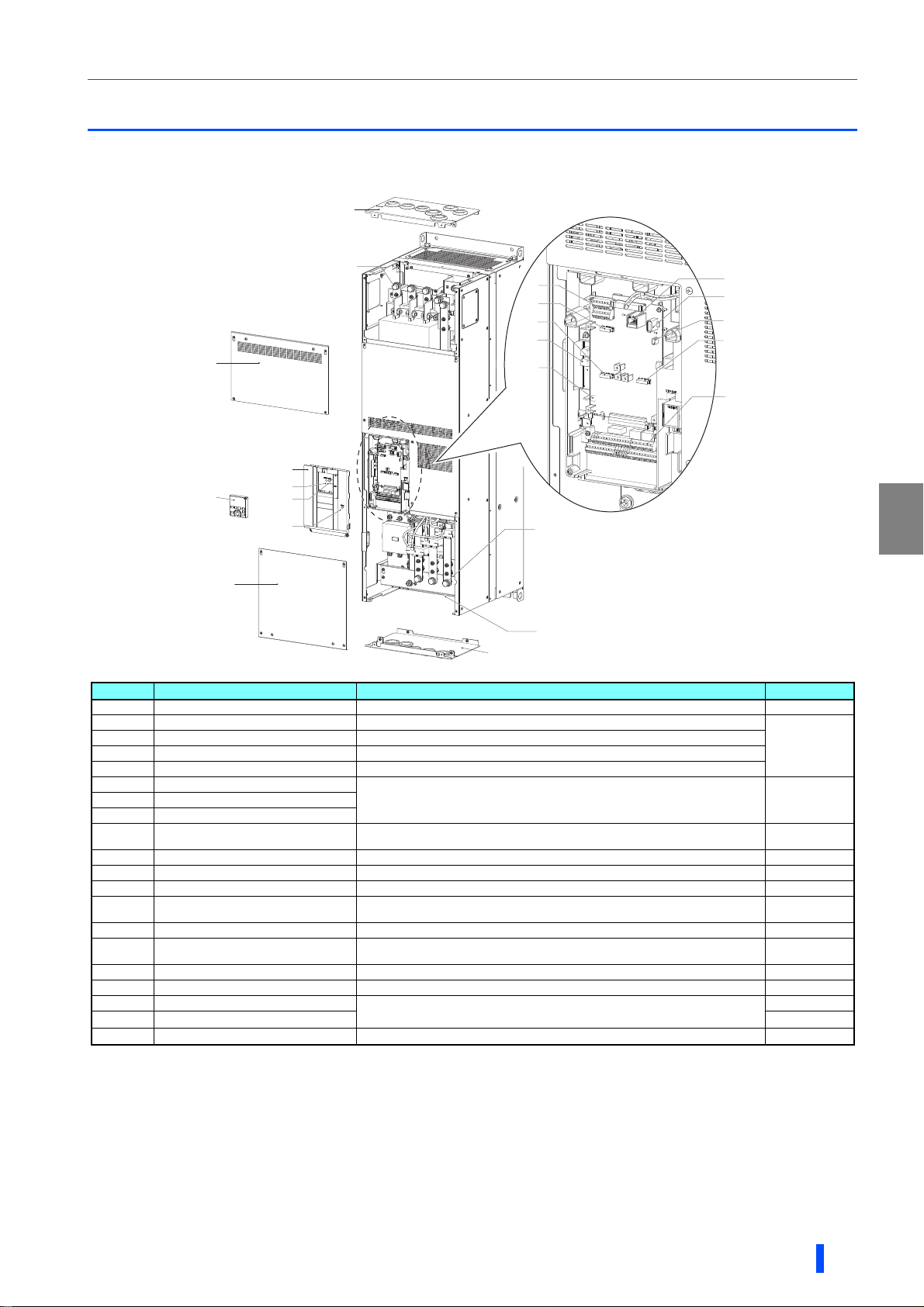

1.2 インバータ各部の名称
各部の名称を示します。
RS-485 通信タイプ
記号 名称 説明 参照ページ
(a) PUコネクタ 操作パネルやパラメータユニットを接続します。RS-485通信にも使用します。 10
(b) RS-485端子 RS-485通信、MODBUSRTU通信に使用します。
取扱説明書
（詳細編）
(c) USBAコネクタ USBメモリを接続します。
(d) USBミニBコネクタ パソコンと接続し、FRConfigurator2と通信できます。
(e) EMCフィルタ入切コネクタ 内蔵EMCフィルタのON/OFFができます。
(f) 内蔵オプション接続用コネクタ1
内蔵オプションや通信オプションを接続します。 オプション
取扱説明書
(g) 内蔵オプション接続用コネクタ2
(h) 内蔵オプション接続用コネクタ3
(i) 電圧/電流入力切換スイッチ(SW2) 端子2や端子4への入力を電圧または電流から選択できます。 取扱説明書
（詳細編）
(j) 制御回路端子台 制御回路を配線します。 4
(k) 主回路端子台 主回路を配線します。 17
(l) 配線カバー 保護ブッシュを取り外して、ケーブルを配線します。 18
(m) 表面カバー 据付け時、内蔵（通信）オプション装着時、RS-485 端子の配線時、電圧 / 電流入力切換ス
イッチの切換え時などに取り外します。 10
(n) POWERランプ 制御回路(R1/L11､S1/L21)に電源が供給されると点灯します。 17
(o) ALARMランプ インバータの保護機能が動作したときに点灯します 取扱説明書
（詳細編）
(p) 操作パネル(FR-DU08) インバータの操作やモニタに使用します。 24
(q) チャージランプ 主回路に電源が供給されると点灯します。 18
(r) 主回路端子カバー（上） 配線する際に取り外します。 10
(s)主回路端子カバー（下） 10
(t)冷却ファン インバータを冷却します。 32
(q)
(s)
(p)
(a)
(b)
(c)
(e)
(l)
(k)
(j)
(g)
(f)
(d)
(h)
(i)
(t)
(m)
(n)
(k)
(l)
(o)
(r)

6インバータの据付けと注意事項
インバータ各部の名称
Ethernet 通信タイプ
記号 名称 説明 参照ページ
(a) PUコネクタ 操作パネルやパラメータユニットを接続します。 10
(b) Ethernet通信用コネクタ Ethernet ケーブルを接続して、ネットワークに接続します。
取扱説明書
（詳細編）
(c) USBAコネクタ USB メモリを接続します。
(d) USBミニBコネクタ パソコンと接続し、FRConfigurator2と通信できます。
(e) EMCフィルタ入切コネクタ 内蔵 EMC フィルタの ON/OFF ができます。
(f) 内蔵オプション接続用コネクタ1 内蔵オプションや通信オプションを接続します。
オプション
取扱説明書
(g) 内蔵オプション接続用コネクタ3
(h) 内蔵オプション接続用コネクタ2
初期状態では Ethernet ボードが装着されているため、コネクタ 2 は使用できません。コネク
タ 2 に内蔵オプションを装着する場合は、Ethernet ボードを取り外してください。（ただし、
Ethernet 通信できません。）
(i) 電圧/電流入力切換スイッチ(SW2) 端子 2 や端子 4 への入力を電圧または電流から選択できます。 取扱説明書
（詳細編）
(j)制御回路端子台 制御回路を配線します。 4
(k) 主回路端子台 主回路を配線します。 17
(l) 配線カバー 保護ブッシュを取り外して、ケーブルを配線します。 18
(m) 表面カバー 据付け時、内蔵（通信）オプション装着時、RS-485 端子の配線時、電圧 / 電流入力切換ス
イッチの切換え時などに取り外します。 10
(n) POWERランプ 制御回路 (R1/L11､ S1/L21)に電源が供給されると点灯します。 17
(o) ALARMランプ インバータの保護機能が動作したときに点灯します 取扱説明書
（詳細編）
(p) 操作パネル(FR-DU08) インバータの操作やモニタに使用します。 24
(q) チャージランプ 主回路に電源が供給されると点灯します。 18
(r)主回路端子カバー（上） 配線する際に取り外します。 10
(s)主回路端子カバー（下） 10
(t)冷却ファン インバータを冷却します。 32
(q)
(s)
(p)
(a)
(b)
(c)
(e)
(l)
(k)
(j)
(h)
(f)
(d)
(g)
(i)
(m)
(n)
(k)
(l)
(o)
(r)
(t)

インバータの設置
インバータの据付けと注意事項 7

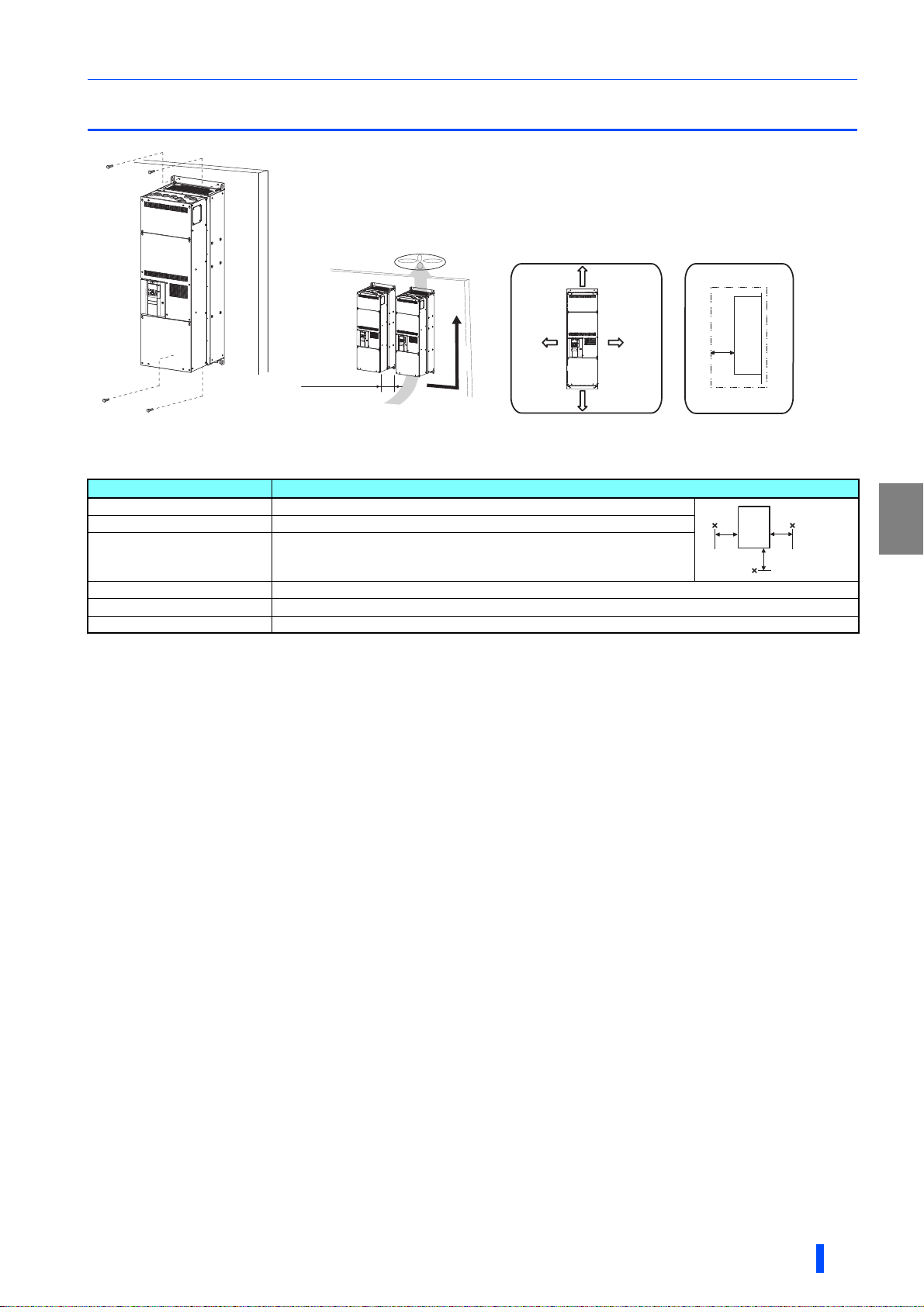

1.3 インバータの設置
インバータの設置環境
据付け前に、下表の環境条件を満たしていることを確認してください。
 輸送時などの短時間に適用できる温度です。
 1000m を超える標高に設置する場合、500m ごとに 3％の定格電流低減が必要です。
 インバータの発熱量については、12 ページを参照してください。
盤面取付けの場合 • 強度のある面に垂直に、ねじでしっかりとインバータを据え付けてください。
• 十分なスペースを確保して冷却対策を行ってください。
• インバータが直射日光、高温、多湿にさらされる場所を避けてください。
• インバータは不燃性の壁面に据え付けてください。
• 複数台収納する場合は、並列に据え付けて冷却対策を行ってください。
• インバータを据え付ける盤を設計または製作する場合は、盤に据え付ける機器類の発熱や使用場所の環境などを十
分考慮してください。
 冷却ファン交換には底面に 30cm 以上のスペースが必要です。ファン交換については、32 ページを参照してください。
項目 内容
周囲温度  − 10 〜＋ 40 ℃（凍結のないこと）
周囲湿度 基板コーティング（IEC60721-3-33C2/3S2 適合）あり :95％RH 以下（結露のないこと）、
保存温度 −20〜＋65℃
雰囲気 屋内（腐食性ガス、引火性ガス、オイルミスト・じんあいのないこと）
標高 4000m 以下 
振動 周波数範囲 10 〜 57Hz：最大振幅0.075mm。周波数範囲 57 〜 150Hz：最大加速度 1G。







 






測定位置
測定位置
インバータ
5cm 5cm
5cm

8インバータの据付けと注意事項
周辺機器

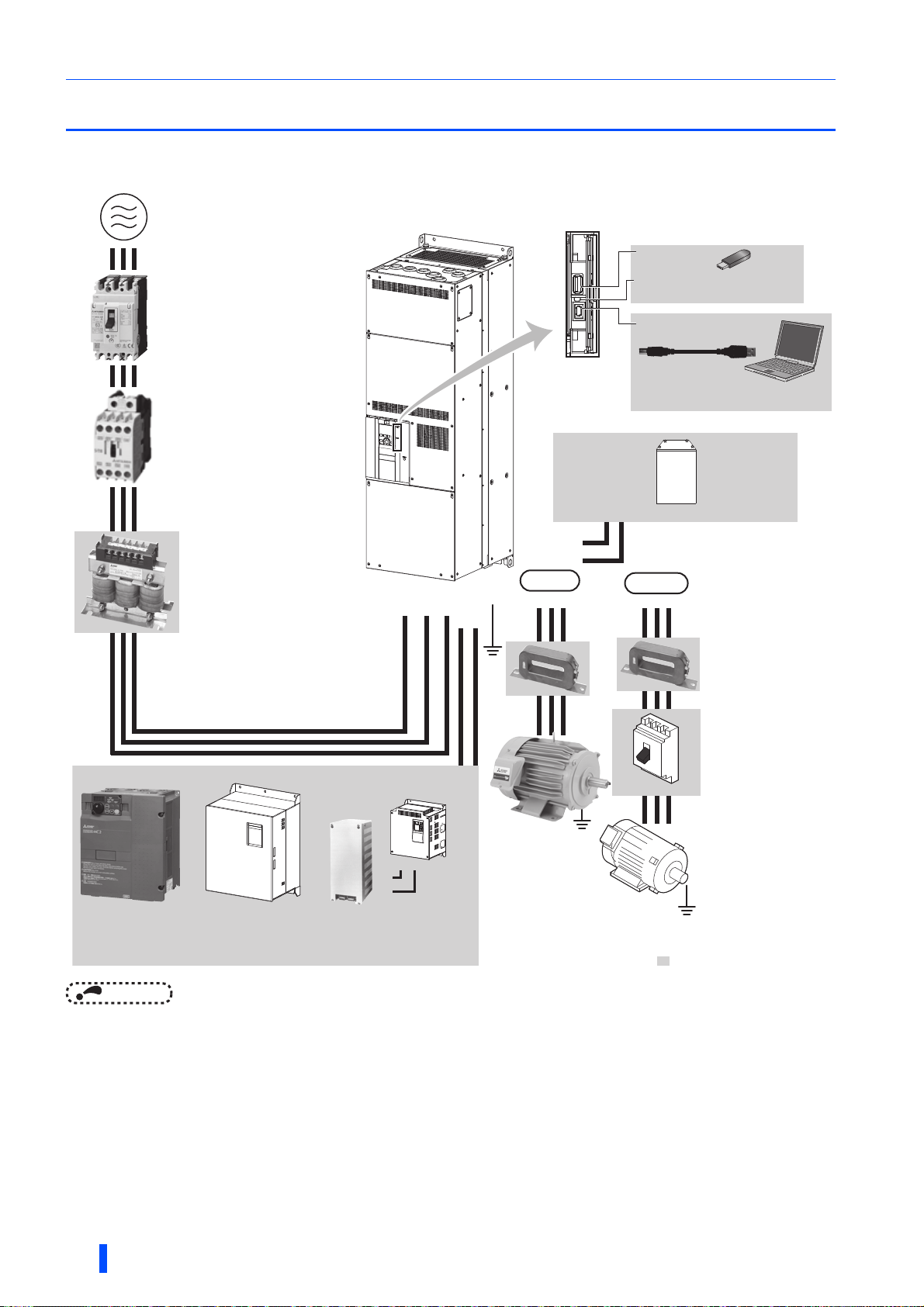

1.4 周辺機器
1.4.1 インバータと周辺機器
NOTE
• 感電防止のために、モータおよびインバータは必ず接地して使用してください。
• インバータの出力側には進相コンデンサやサージキラー、ラジオノイズフィルタを取り付けないでください。インバータトリップやコンデンサ、サージキラーの破
損を引き起こします。接続されている場合は取り外してください。出力側にノーヒューズブレーカを設置する場合は、ノーヒューズブレーカの選定は各メーカへお
問い合わせください。
• 電波障害について
インバータの入出力（主回路）には高周波成分を含んでおり、インバータの近くで使用される通信機器（AMラジオなど）に電波障害を与える場合があります。こ
の場合には EMCフィルタを入れることによって障害を小さくすることができます。（取扱説明書（詳細編）参照）
• 周辺機器の詳細は各オプション、周辺機器の取扱説明書を参照してください。
• PMモータは商用電源による運転はできません。
• PMモータは永久磁石埋め込み形モータですので、インバータの電源を切った状態でもモータが回っている間は、モータの端子には高電圧が発生しています。出力
側の開閉器を閉じる場合は、インバータの電源を ONした後にモータが停止した状態で行ってください。
• 高調波の外来サージが発生する電源環境では、発生源で対策を行ってください。ただし、入力側 AC リアクトルの接続によりインバータに侵入するサージを低減で
きる場合があります。
接地
R/L1 S/L2 T/L3
N/-P/+
P/+
PR
P/+
P/+
PR
PR

UVW U
接地
VW
IM接続 PM接続
(c)ノーヒューズブレーカ(NFB)または
漏電ブレーカ(ELB)、ヒューズ
(e)ACリアクトル
(FR-HAL)
(k)ブレーキ抵抗器
（ブレーキトランジスタ内 蔵 品 の み ）
(l) ノイズフィルタ
(FR-BLF)
(n)開閉器
例）ノーヒューズ スイッチ
（DSN形）
(o)IPMモータ
(f) 高力率コンバータ
（FR-HC2）
(g)電源回生コンバータ
(MT-RC）
(i) 抵抗器ユニット
(MT-BR5）
(h)ブレーキユニット
(MT-BU、FR-BU2）
(d)電磁接触器(MC)
(a)インバータ
(b)3相交流電源
(j)USB接続
パソコン(FRConfigurator2)
USBメモリ






接地
(m)誘導モータ

周辺機器
インバータの据付けと注意事項 9

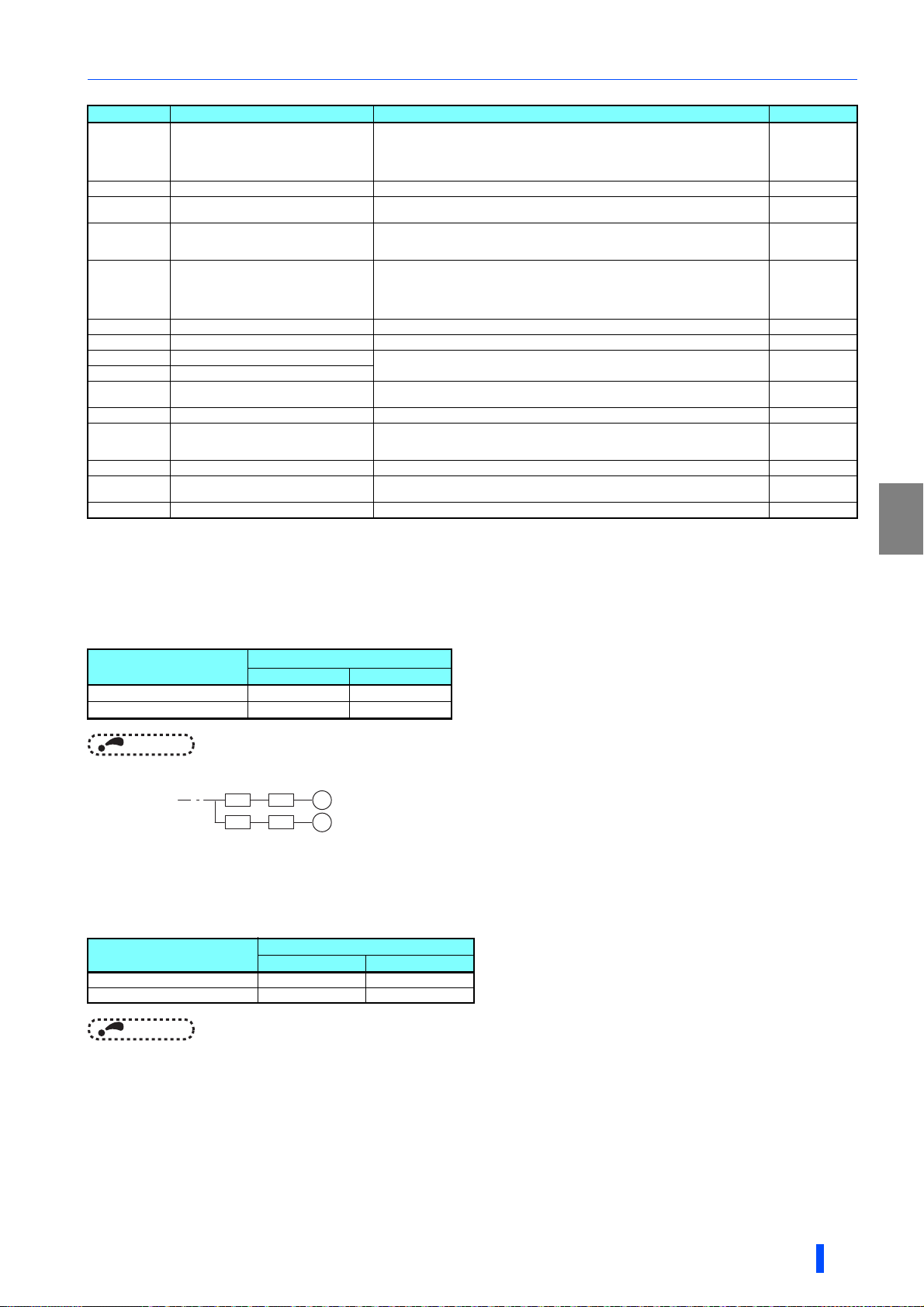

1.4.2 周辺機器の紹介
お客様の購入されたインバータのインバータ形名を確認してください。各容量に応じて適切な周辺機器の選定が必要です。
次の表を参照して、適切な周辺機器を用意してください。
ノーヒューズブレーカ / 漏電ブレーカ
• ノーヒューズブレーカ（NFB）または漏電ブレーカ（ELB）（NF、NV 型）の定格は以下となります。
NOTE
• NFBの形名は、電源設備容量に合わせて選定してください。
• インバータ 1台ごとに、NFB1台を設置してください。アメリカ合衆国またはカナダで使用する場合は、38 ページを参照して、ヒューズを選定してください。
• インバータ容量がモータ容量より大きな組合わせの場合、NFBおよび電磁接触器はインバータ形名に、電線はモータ出力に合わせて選定してください。
• インバータ 1次側のブレーカがトリップした場合は、配線の異常（短絡など）、インバータ内部部品の破損などが考えられます。ブレーカがトリップした原因を特
定し、原因を取り除いたうえで再度ブレーカを投入してください。
入力側電磁接触器
• 入力側電磁接触器は以下となります。
NOTE
• 電磁接触器は AC-1級で選定しています。電磁接触器の電気的耐久性は、50万回です。モータ駆動中の非常停止にご使用の場合は、25回となります。モータ駆動
中に非常停止としてご使用される場合は、インバータの入力電流に対し、JEM1038-AC-3級定格使用電流で選定してください。汎用モータ使用時、商用電源への
切り換えなどのため、インバータの出力側に電磁接触器を設ける場合は、モータの定格電流に対し、JEM1038-AC-3級定格使用電流で選定してください。
• インバータ容量がモータ容量より大きな組合わせの場合、NFBおよび電磁接触器はインバータ形名に、電線はモータ出力に合わせて選定してください。
• インバータ 1次側のブレーカがトリップした場合は、配線の異常（短絡など）、インバータ内部部品の破損などが考えられます。ブレーカがトリップした原因を特
定し、原因を取り除いたうえで再度ブレーカを投入してください。
記号 名称 概略 参照ページ
(a) インバータ (FR-A840M)
インバータの寿命は周囲温度に影響されます。
周囲温度に注意してください。盤内収納のときは特に注意してください。
誤った配線は、インバータ破損にいたります。また、制御信号線は主回路線と十分に分離
し、ノイズの影響を受けないようにすることが大切です。
内蔵 EMC フィルタによりノイズを低減することができます。
7
13
(b) 3 相交流電源 インバータの許容電源仕様内で使用してください。 34
(c) ノーヒューズブレーカ (NFB) または漏電ブ
レーカ (ELB)、ヒューズ インバータは電源投入時に突入電流が流れるため、ブレーカの選定は注意が必要です。 9
(d) 電磁接触器 (MC)
安全確保のために設置してください。
この電磁接触器でインバータの始動停止は行わないでください。インバータ寿命低下の原因
になります。
9
(e) AC リアクトル (FR-HAL)
高調波抑制対策、力率の改善を行う場合に設置してください。
大容量電源直下（1000kVA 以上）に設置を行う場合 AC リアクトル（FR-HAL）（オプ
ション）の使用が必要となります。使用を怠るとインバータが破損する場合があります。
適用モータ容量に合わせてリアクトルを選定してください。
インバータに侵入する高調波外来サージを低減できる場合があります。
31
(f) 高力率コンバータ (FR-HC2) 電源高調波を大幅に抑制します。必要に応じて設置してください。 22
(g) 電源回生コンバータ (MT-RC) 大きな制動能力が得られます。必要に応じて設置してください。 23
(h) ブレーキユニット (MT-BU、FR-BU2) インバータの回生制動能力を十分に発揮させることができます。必要に応じて設置してくだ
さい。（ブレーキトランジスタ内蔵品を除く） 21
（i) 抵抗器ユニット (MT-BR5）
(j) USB 接続 USB(Ver1.1) ケーブルでパソコンとインバータが接続できます。
USB メモリを使用してパラメータのコピーやトレース機能が使用できます。
取扱説明書（詳細
編）
(k) ブレーキ抵抗器 ブレーキの制動能力を向上させることができます。 21
(l) ノイズフィルタ
(FR-BLF)
インバータから発生する電磁ノイズを低減させる場合に適用してください。おおよそ
0.5MHz 〜 5MHz の周波数帯で効果があります｡
電線の貫通は最大でも 4T としてください。
取扱説明書（詳細
編）
(m) 誘導モータ かご形誘導モータを接続します。 ─
(n) 開閉器
例）ノーヒューズスイッチ（DSN 形）
インバータの電源を切った状態でも PM モータが負荷に回される用途の場合接続します。イ
ンバータ運転中（出力中）に開閉器を開閉しないでください。 ─
(o) IPM モータ 商用電源による運転はできません。 ─
インバータ形名
FR-A840M-[]
定格
SLD ND
160K(03630) 400A350A
200K(04540) 500A400A
インバータ形名
FR-A840M-[]
定格
SLD ND
160K(03630) S-N400 S-N300
200K(04540) S-N600 S-N400
NFB INV
NFB INV
M
M

10 インバータの据付けと注意事項
周辺機器

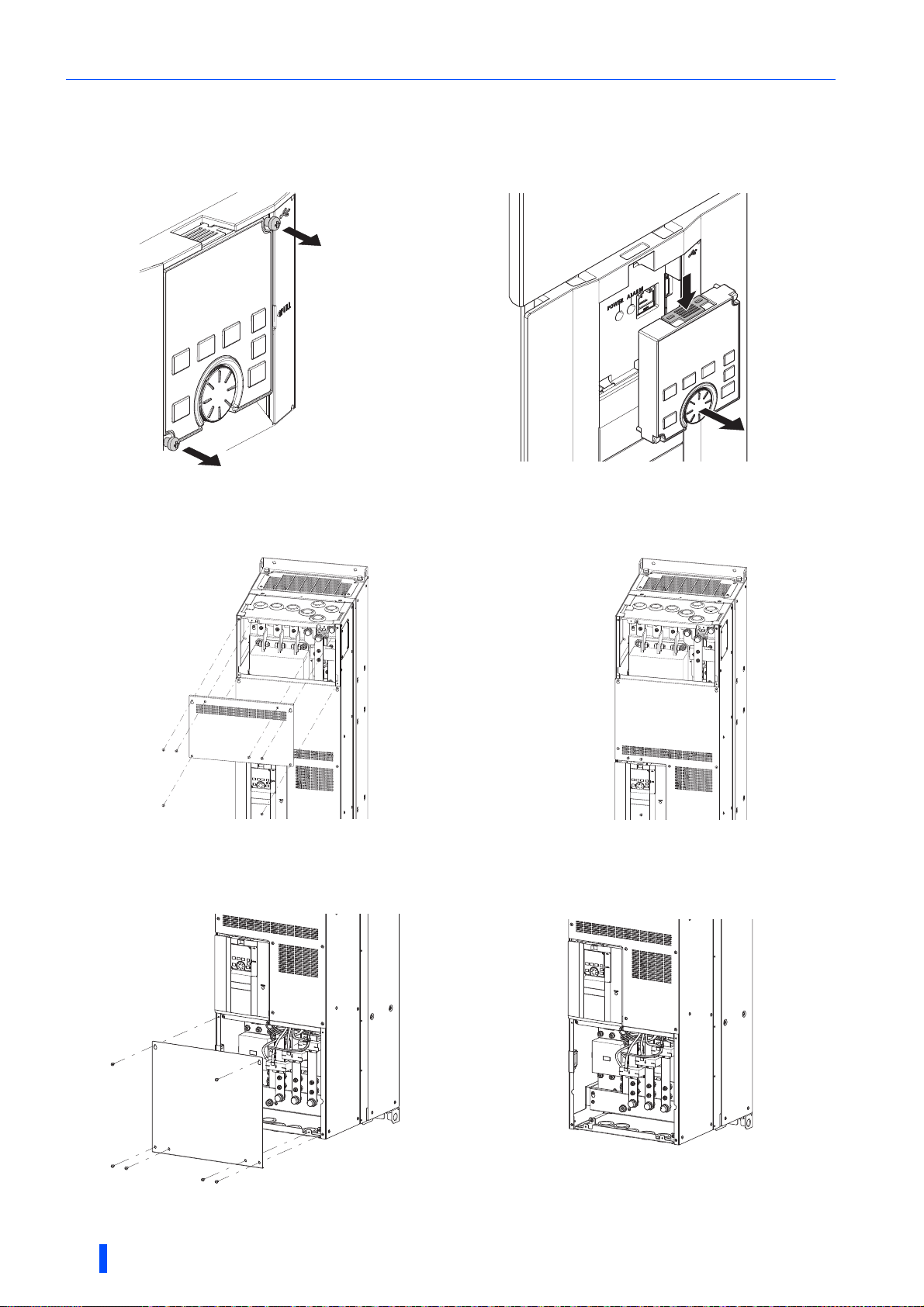

1.4.3 操作パネル、表面カバーの取外しと取付け方
操作パネルの取外しと取付け
主回路端子カバー（上）の取外し
(a) 取付けねじを外すと主回路端子カバー（上）を取り外すことができます。
(b) 主回路端子カバー（上）を取り外すと、主回路端子（R/L1、S/L2、T/L3、P/+、N/-、PR）の配線が行えます。
主回路端子カバー（下）の取外し
(a) 取付けねじを外すと主回路端子カバー（下）を取り外すことができます。
(b) 主回路端子カバー（下）を取り外すと、主回路端子（U、V、W）の配線が行えます。
・操作パネルの2箇所の固定ねじを緩めます。（ねじは取外しできません） ・操作パネルの上部を押しながら、手前に引いて取り外します。
取り付ける場合は、操作パネル裏のコネクタとインバータのPUコネクタの位置を合わせて挿入し、確実に取り付けてから、ねじを締めてください。
（締付けトルク0.40〜0.45N・m）
(a)
(b)
(a)
(b)

周辺機器
インバータの据付けと注意事項 11

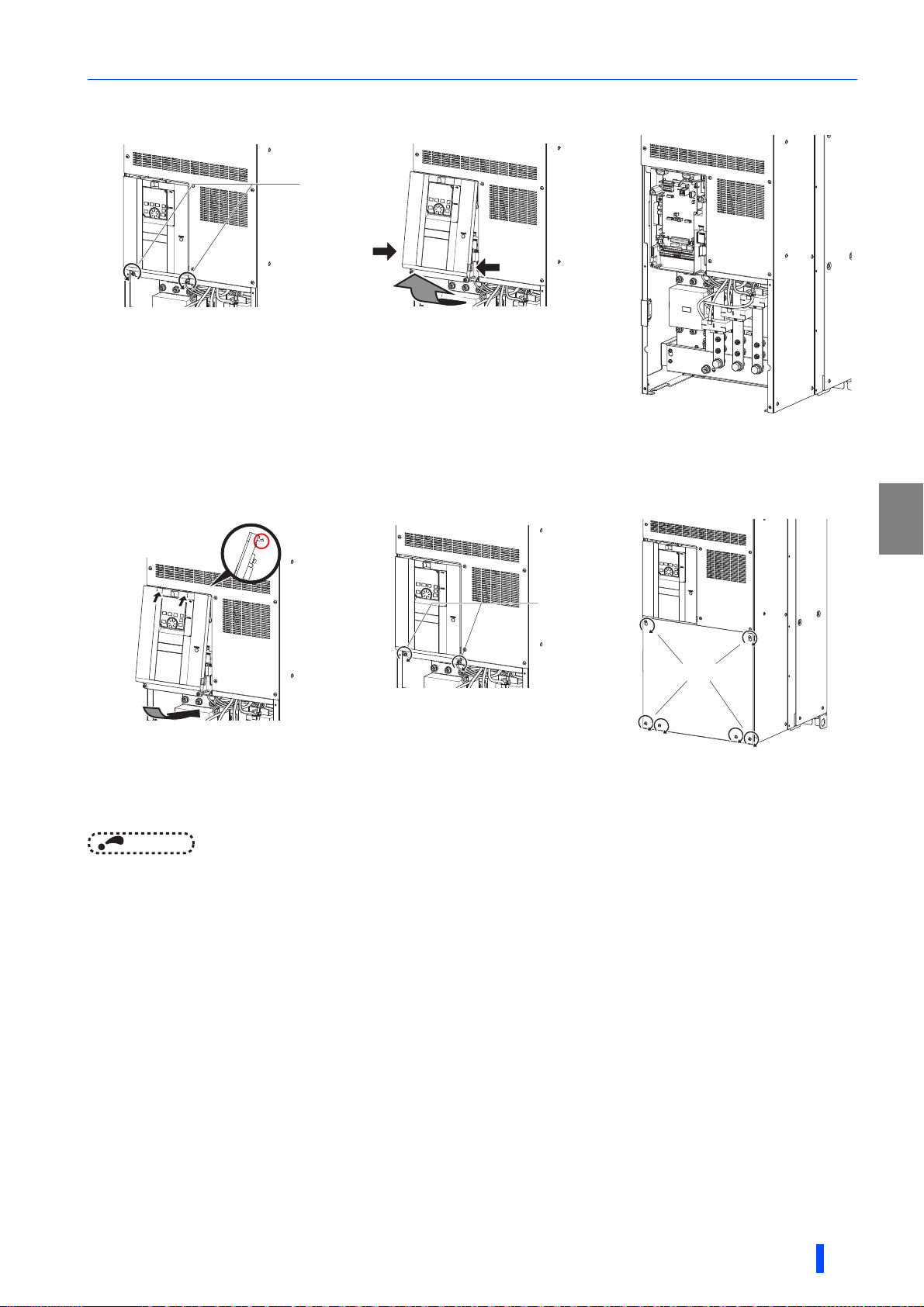

表面カバーの取外し
(a) 主回路端子カバー（下）を外した状態で、表面カバーの取付けねじを緩めます。（ねじは取り外せません。）
(b) 表面カバー側面にある取付けツメあたりを押さえながら、カバー上部を支点にして手前に引いて取り外してください。
(c) 表面カバーを取り外すと、制御回路の配線、内蔵オプションの取り付けが行えます。
表面カバーの取付け
(a) 表面カバー上部のツメを本体の溝に差し込んで取り付けます。
表面カバー側面のツメが本体と固定されるよう確実に取り付けてください。
(b) 表面カバー下部にある取付けねじを締め付けてください。
(c) 主回路端子カバー（下）を取付けねじで締め付けてください。
NOTE
• 表面カバーが確実に取り付けられたか十分に確認してください。表面カバーの取付けねじは必ず締めてください。



(a)
(b)
(c)
(a)

(b)

(c)

12 インバータの据付けと注意事項
周辺機器
1.4.4 インバータの発熱量
冷却フィンを盤内に設置する場合
冷却フィンを盤内に設置する場合のインバータユニットの発熱量は下表の通りです。
NOTE
• 出力電流がインバータ定格電流、キャリア周波数が 2kHz時の発熱量となります。
インバータ形名
FR-A840M-[]
発熱量（W)
SLD ND
160K(03630) 4175 3300
200K(04540) 5300 4175

端子結線図
配線について 13
2配線について

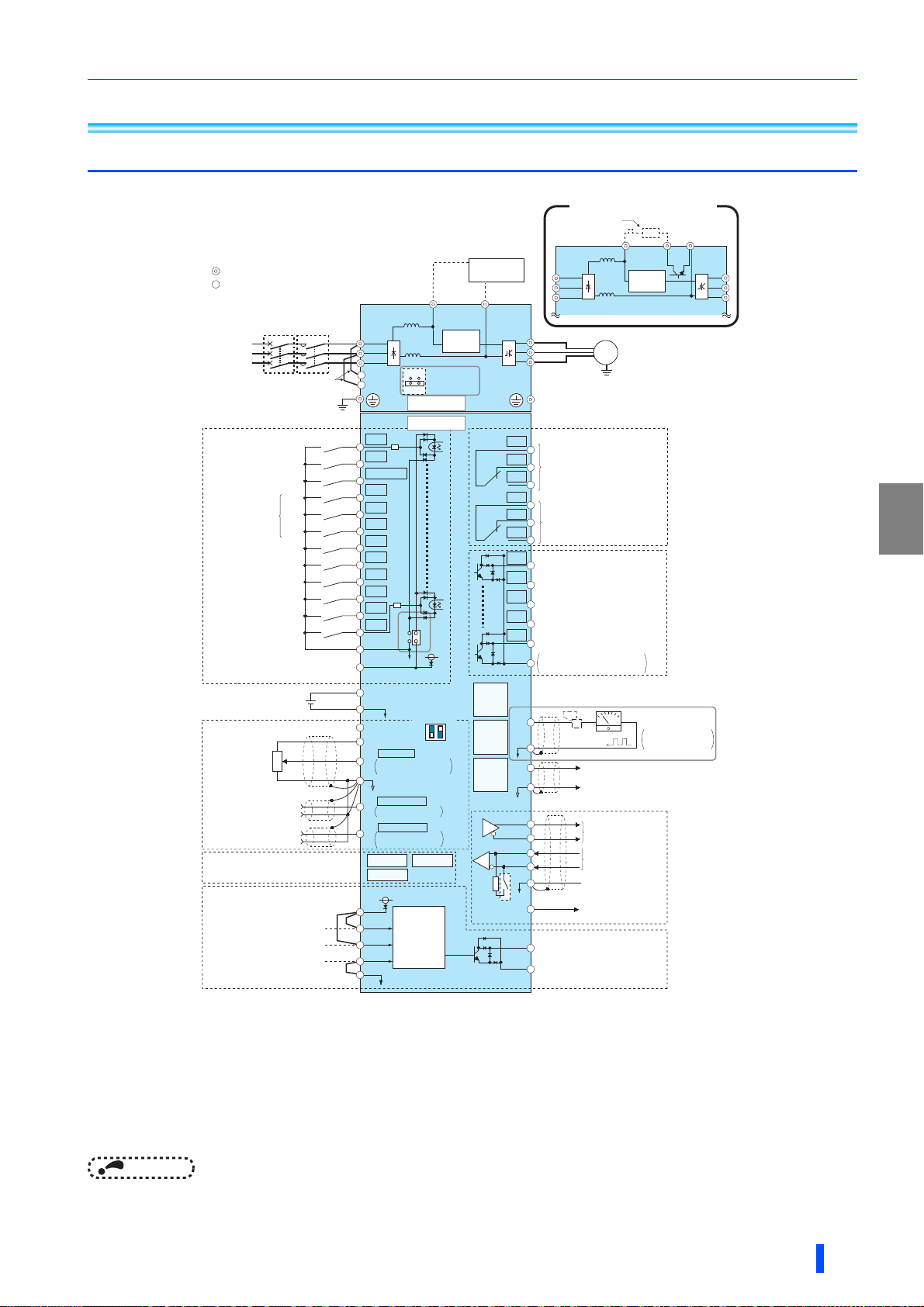

2.1 端子結線図

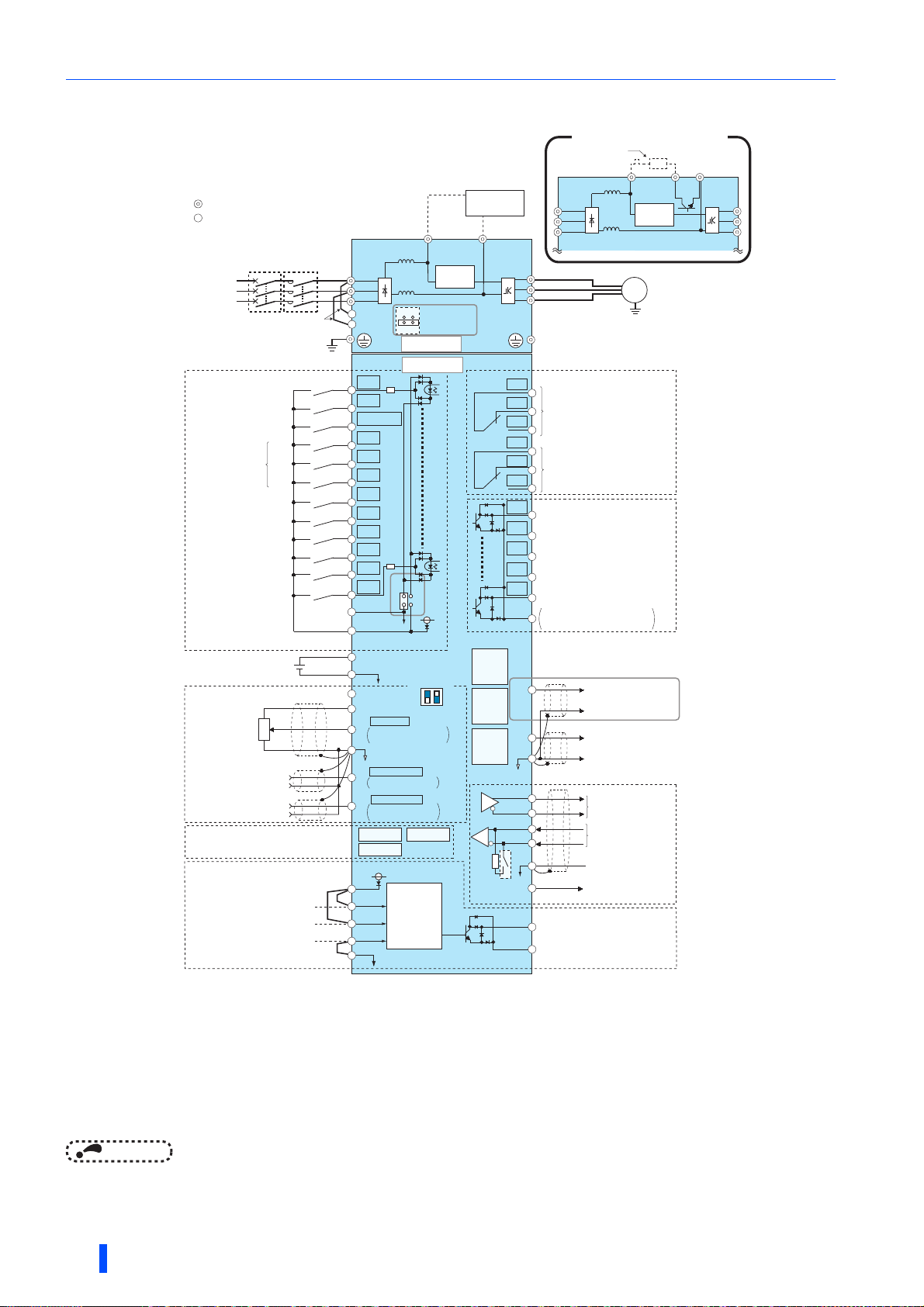

FM タイプ（RS-485 通信タイプ）
 入力端子割付（Pr.178 〜 Pr.189）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 端子 JOG はパルス列入力端子としても使用します。JOG/ パルスの選択は Pr.291 で行います。
 アナログ入力仕様切換（Pr.73 ､ Pr.267）によって変更可能です。電圧入力にする場合は、電圧 / 電流入力切換スイッチを OFF、電流入力にする場合は、ON にしてく
ださい。端子 10、2 は PTC 入力端子としても使用します。（Pr.561）（取扱説明書（詳細編）参照）
 周波数設定変更の頻度が高いときは 2W1kΩ を推奨します。
 ブレーキトランジスタ内蔵品の場合、ブレーキ抵抗器は端子 P/+ − PR 間に接続してください。ブレーキ抵抗器の過熱・焼損を防ぐため、ブレーキ抵抗器は使用に
合ったものを選定し、サーマルリレーを設置してください。（21 ページ参照）
 出力端子割付（Pr.195 ､ Pr.196）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 出力端子割付（Pr.190 〜 Pr.194）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 端子 F/C(FM) は、Pr.291 でオープンコレクタ出力のパルス列出力にすることができます。
 操作パネルで目盛校正するときは不要です。
 EMC フィルタ C2クラス内蔵品の EMCフィルタ入切コネクタは初期設定の ON（有効）から変更しないでください。OFFすると C2クラスを満たしません。
 制御回路別電源にする場合は、R1/L11、S1/L21 短絡片を外してください。
 端子 PR は、ブレーキトランジスタ内蔵品のみ装備しています。
NOTE
• ノイズによる誤動作を防止するため、信号線は動力線と 10cm 以上離してください｡また、主回路配線の入力側と出力側は分離してください。
• 配線時にインバータ内部に電線の切りくずを残さないでください。電線の切りくずは、異常、故障、誤動作の原因になります。インバータはいつもきれいにしてお
いてください。制御盤などに取付け穴をあけるときは、切粉などがインバータに入らないよう注意してください。
• 電圧 / 電流入力切換スイッチを適切に設定してください。設定が異なると異常、故障、誤動作の原因になります。


R/L1
S/L2
T/L3
PC














 10E
10
2

2
3
1



1
4








 
F/C
(FM)
SD




C1
B1
A1
U
V
W




 


AM
5












 

主回路
C2
B2
A2





 

TXD+
終端抵抗
TXD-
RXD+
RXD-
GND
(SG)



















STF
STR
STP(STOP)
RH
RM
RL
JOG
RT
MRS
RES
AU
CS
SD
RUN
SU
IPF
OL
FU
SE

(+)
(-)
5




VCC
(+)
(-)





 

N/-
P/+
制御回路



ON
OFF
42





So(SO)
SOC





S1
S2
PC
SD
SIC
+24

 SD

R/L11
S/L21


24V
24V




R/L1
S/L2
T/L3
U
V
W
N/-
P/+


PR








  

14 配線について
端子結線図

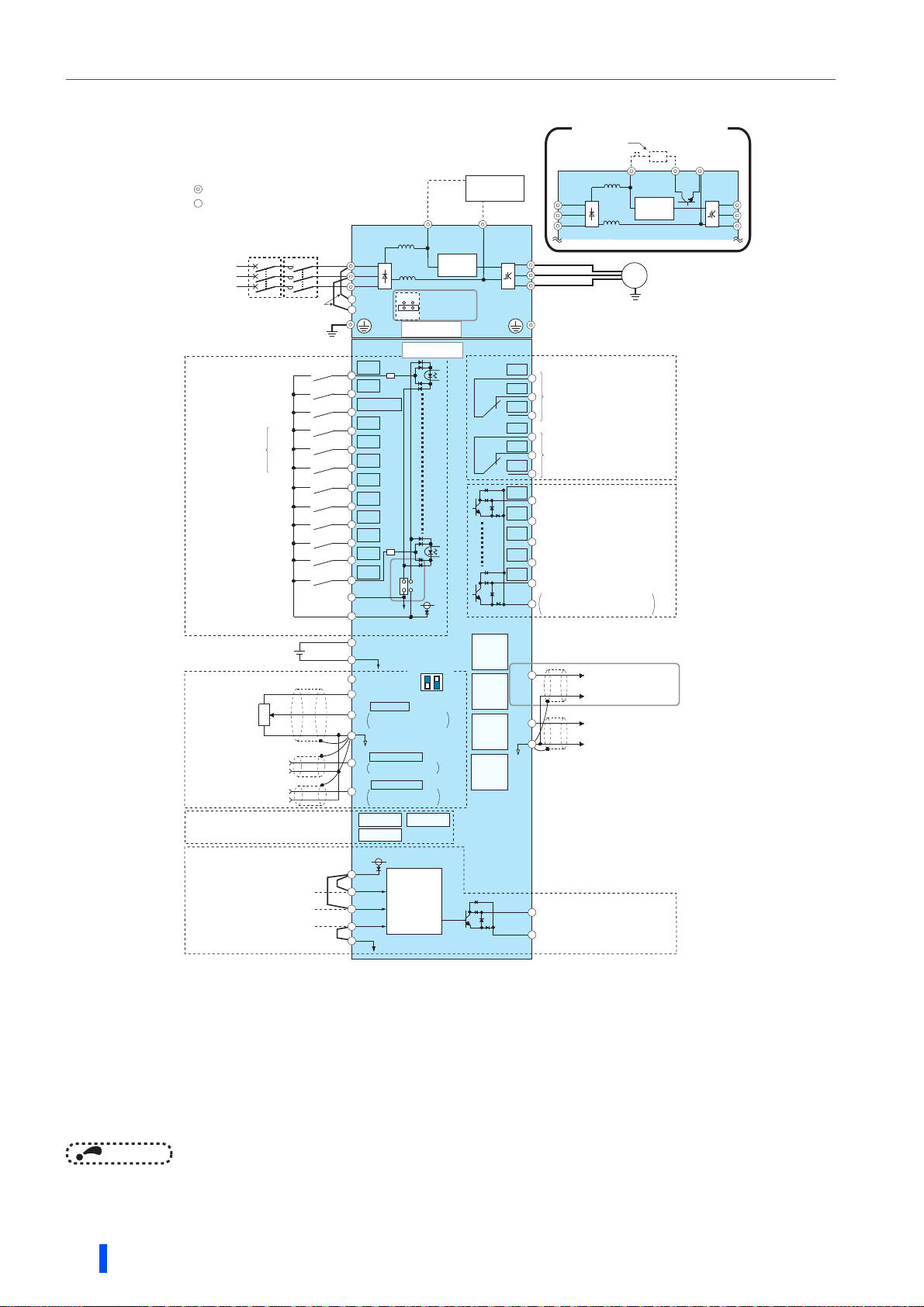

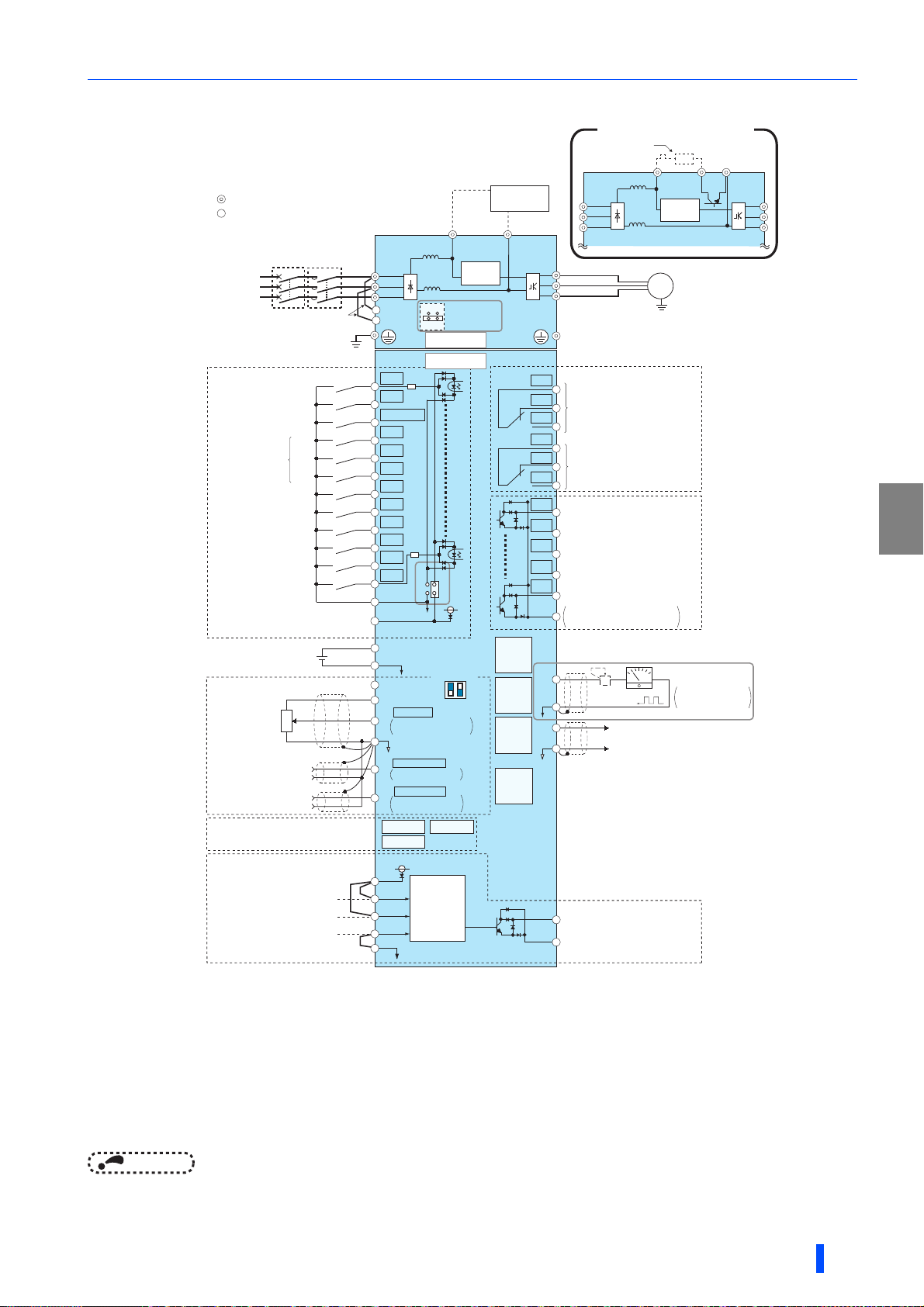

CA タイプ（RS-485 通信タイプ）
 入力端子割付（Pr.178 〜 Pr.189）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 端子 JOG はパルス列入力端子としても使用します。JOG/ パルスの選択は Pr.291 で行います。
 アナログ入力仕様切換（Pr.73 ､ Pr.267）によって変更可能です。電圧入力にする場合は、電圧 / 電流入力切換スイッチを OFF、電流入力にする場合は、ON にしてく
ださい。端子 10、2 は PTC 入力端子としても使用します。（Pr.561）（取扱説明書（詳細編）参照）
 周波数設定変更の頻度が高いときは 2W1kΩ を推奨します。
 ブレーキトランジスタ内蔵品の場合、ブレーキ抵抗器は端子 P/+ − PR 間に接続してください。ブレーキ抵抗器の過熱・焼損を防ぐため、サーマルリレーを設置して
ください。（21 ページ参照）
 出力端子割付（Pr.195 ､ Pr.196）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 出力端子割付（Pr.190 〜 Pr.194）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 EMC フィルタ C2クラス内蔵品の EMCフィルタ入切コネクタは初期設定の ON（有効）から変更しないでください。OFFすると C2クラスを満たしません。
 制御回路別電源にする場合は、R1/L11、S1/L21 短絡片を外してください。
 端子 PR は、ブレーキトランジスタ内蔵品のみ装備しています。
NOTE
• ノイズによる誤動作を防止するため、信号線は動力線と 10cm 以上離してください｡また、主回路配線の入力側と出力側は分離してください。
• 配線時にインバータ内部に電線の切りくずを残さないでください。電線の切りくずは、異常、故障、誤動作の原因になります。インバータはいつもきれいにしてお
いてください。制御盤などに取付け穴をあけるときは、切粉などがインバータに入らないよう注意してください。
• 電圧 / 電流入力切換スイッチを適切に設定してください。設定が異なると異常、故障、誤動作の原因になります。






 


C1
B1
A1

C2
B2
A2




STF
RUN
SU
IPF
OL
FU
SE
制御回路

 


 

AM
5


So(SO)
SOC
 10E
10
2

2
3
1



1
4





 


 






(+)
(-)
5
(+)
(-)

 













TXD+
終端抵抗
TXD-
RXD+
RXD-




VCC 







S1
S2
PC
SD
SIC
PC





















STR
STP(STOP)
RH
RM
RL
JOG
RT
MRS
RES
AU
CS
SD
制御回路
+24

 SD
F/C
(CA)
GND
(SG)
24V
24V

ON
OFF
42


R/L1
S/L2
T/L3

U
V
W




主回路







N/-P/+

R/L11
S/L21







R/L1
S/L2
T/L3
U
V
W
N/-
P/+


PR






 

端子結線図
配線について 15
FM タイプ（Ethernet 通信タイプ）
 入力端子割付（Pr.178 〜 Pr.189）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 端子 JOG はパルス列入力端子としても使用します。JOG/ パルスの選択は Pr.291 で行います。
 アナログ入力仕様切換（Pr.73 ､ Pr.267）によって変更可能です。電圧入力にする場合は、電圧 / 電流入力切換スイッチを OFF、電流入力にする場合は、ON にしてく
ださい。端子 10、2 は PTC 入力端子としても使用します。（Pr.561）（取扱説明書（詳細編）参照）
 周波数設定変更の頻度が高いときは 2W1kΩ を推奨します。
 ブレーキトランジスタ内蔵品の場合、ブレーキ抵抗器は端子 P/+ − PR 間に接続してください。ブレーキ抵抗器の過熱・焼損を防ぐため、サーマルリレーを設置して
ください。（21 ページ参照）
 出力端子割付（Pr.195 ､ Pr.196）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 出力端子割付（Pr.190 〜 Pr.194）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 端子 F/C(FM) は、Pr.291 でオープンコレクタ出力のパルス列出力にすることができます。
 操作パネルで目盛校正するときは不要です。
 EMC フィルタ C2クラス内蔵品の EMCフィルタ入切コネクタは初期設定の ON（有効）から変更しないでください。OFFすると C2クラスを満たしません。
 初期状態では Ethernetボードが装着されているため、オプションコネクタ 2は使用できません。オプションコネクタ 2に内蔵オプションを装着する場合は、
Ethernetボードを取り外してください。（ただし、Ethernet通信できません。）
 制御回路別電源にする場合は、R1/L11、S1/L21 短絡片を外してください。
 端子 PR は、ブレーキトランジスタ内蔵品のみ装備しています。
NOTE
• ノイズによる誤動作を防止するため、信号線は動力線と 10cm 以上離してください｡また、主回路配線の入力側と出力側は分離してください。
• 配線時にインバータ内部に電線の切りくずを残さないでください。電線の切りくずは、異常、故障、誤動作の原因になります。インバータはいつもきれいにしてお
いてください。制御盤などに取付け穴をあけるときは、切粉などがインバータに入らないよう注意してください。
• 電圧 / 電流入力切換スイッチを適切に設定してください。設定が異なると異常、故障、誤動作の原因になります。
PC














 10E
10
2

2
3
1



1
4








 
F/C
(FM)
SD



C1
B1
A1




 

AM
5










 
C2
B2
A2




 

















STF
STR
STP(STOP)
RH
RM
RL
JOG
RT
MRS
RES
AU
CS
SD
RUN
SU
IPF
OL
FU
SE
(+)
(-)
5
(+)
(-)

 

制御回路



ON
OFF
42





So(SO)
SOC





S1
S2
PC
SD
SIC
+24

 SD



24V
24V



R/L1
S/L2
T/L3

U
V
W




主回路







N/-P/+

R/L11
S/L21







R/L1
S/L2
T/L3
U
V
W
N/-
P/+


PR





 


16 配線について
端子結線図
CA タイプ（Ethernet 通信タイプ）
 入力端子割付（Pr.178 〜 Pr.189）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 端子 JOG はパルス列入力端子としても使用します。JOG/ パルスの選択は Pr.291 で行います。
 アナログ入力仕様切換（Pr.73 ､ Pr.267）によって変更可能です。電圧入力にする場合は、電圧 / 電流入力切換スイッチを OFF、電流入力にする場合は、ON にしてく
ださい。端子 10、2 は PTC 入力端子としても使用します。（Pr.561）（取扱説明書（詳細編）参照）
 周波数設定変更の頻度が高いときは 2W1kΩ を推奨します。
 ブレーキトランジスタ内蔵品の場合、ブレーキ抵抗器は端子 P/+ − PR 間に接続してください。ブレーキ抵抗器の過熱・焼損を防ぐため、サーマルリレーを設置して
ください。（21 ページ参照）
 出力端子割付（Pr.195 ､ Pr.196）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 出力端子割付（Pr.190 〜 Pr.194）によって端子機能変更可能です。（取扱説明書（詳細編）参照）
 EMC フィルタ C2クラス内蔵品の EMCフィルタ入切コネクタは初期設定の ON（有効）から変更しないでください。OFFすると C2クラスを満たしません。
 初期状態では Ethernetボードが装着されているため、オプションコネクタ 2は使用できません。オプションコネクタ 2に内蔵オプションを装着する場合は、
Ethernetボードを取り外してください。（ただし、Ethernet通信できません。）
 制御回路別電源にする場合は、R1/L11、S1/L21 短絡片を外してください。
 端子 PR は、ブレーキトランジスタ内蔵品のみ装備しています。
NOTE
• ノイズによる誤動作を防止するため、信号線は動力線と 10cm 以上離してください｡また、主回路配線の入力側と出力側は分離してください。
• 配線時にインバータ内部に電線の切りくずを残さないでください。電線の切りくずは、異常、故障、誤動作の原因になります。インバータはいつもきれいにしてお
いてください。制御盤などに取付け穴をあけるときは、切粉などがインバータに入らないよう注意してください。
• 電圧 / 電流入力切換スイッチを適切に設定してください。設定が異なると異常、故障、誤動作の原因になります。






 


C1
B1
A1

C2
B2
A2




STF
RUN
SU
IPF
OL
FU
SE
制御回路

 


 

AM
5


So(SO)
SOC
 10E
10
2

2
3
1



1
4





 


 






(+)
(-)
5
(+)
(-)

 





















S1
S2
PC
SD
SIC
PC





















STR
STP(STOP)
RH
RM
RL
JOG
RT
MRS
RES
AU
CS
SD
制御回路
+24

 SD
F/C
(CA)

24V
24V

ON
OFF
42


R/L1
S/L2
T/L3

U
V
W




主回路







N/-P/+

R/L11
S/L21







R/L1
S/L2
T/L3
U
V
W
N/-
P/+


PR





 


主回路端子
配線について 17
2.2 主回路端子

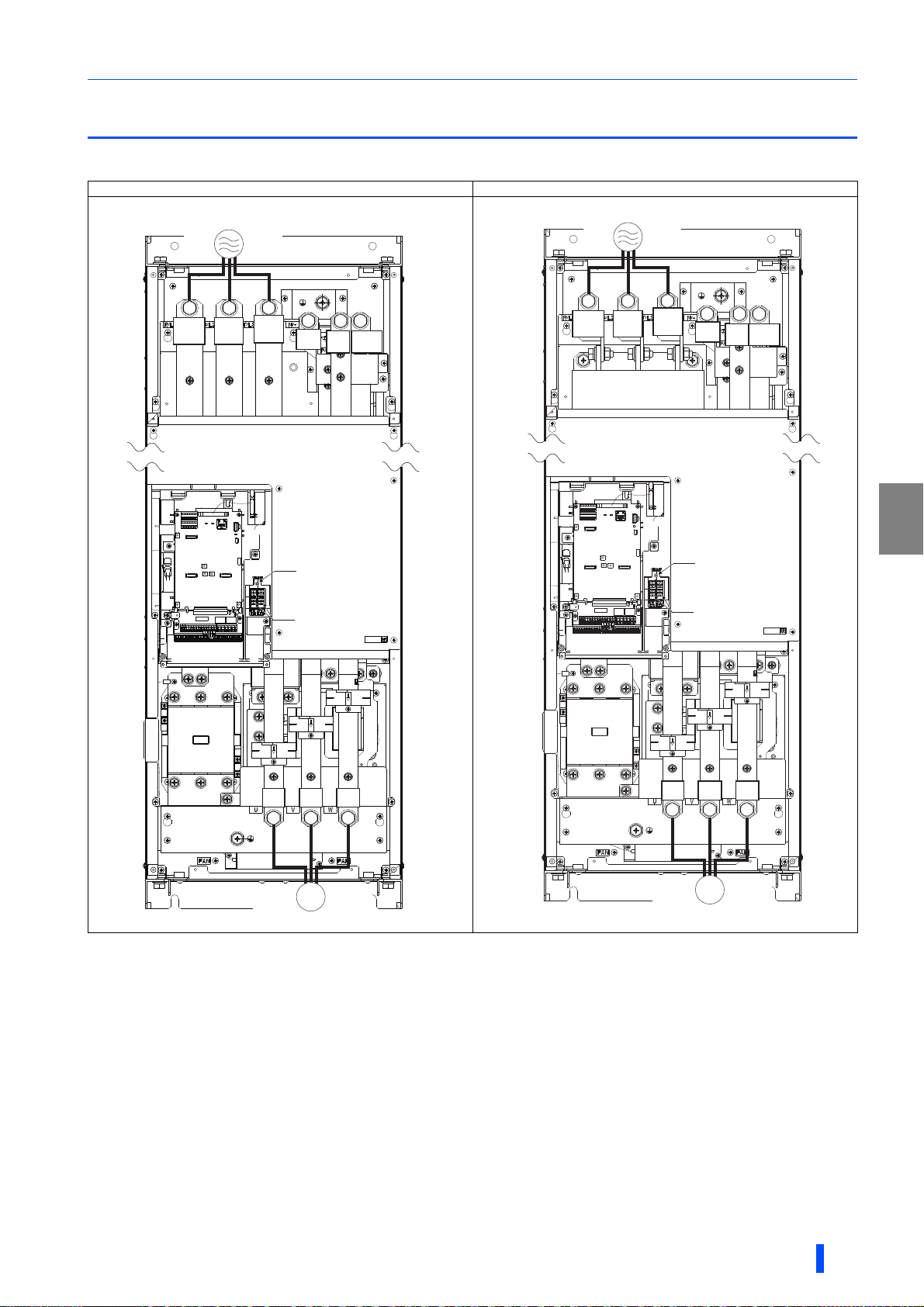

2.2.1 主回路端子の端子配列
 端子 PR は、ブレーキトランジスタ内蔵品のみ装備しています。
C2 フィルタなしの場合 C2 フィルタありの場合
R/L1 S/L2 T/L3 N/- P/+ PR
UVW
M
モータ
電源
チャージランプ
短絡片
UVW
R/L1 S/L2 T/L3
N/- P/+ PR
R/L1 S/L2 T/L3 N/- P/+
UVW
M
モータ
電源
チャージランプ
短絡片
PR

18 配線について
主回路端子

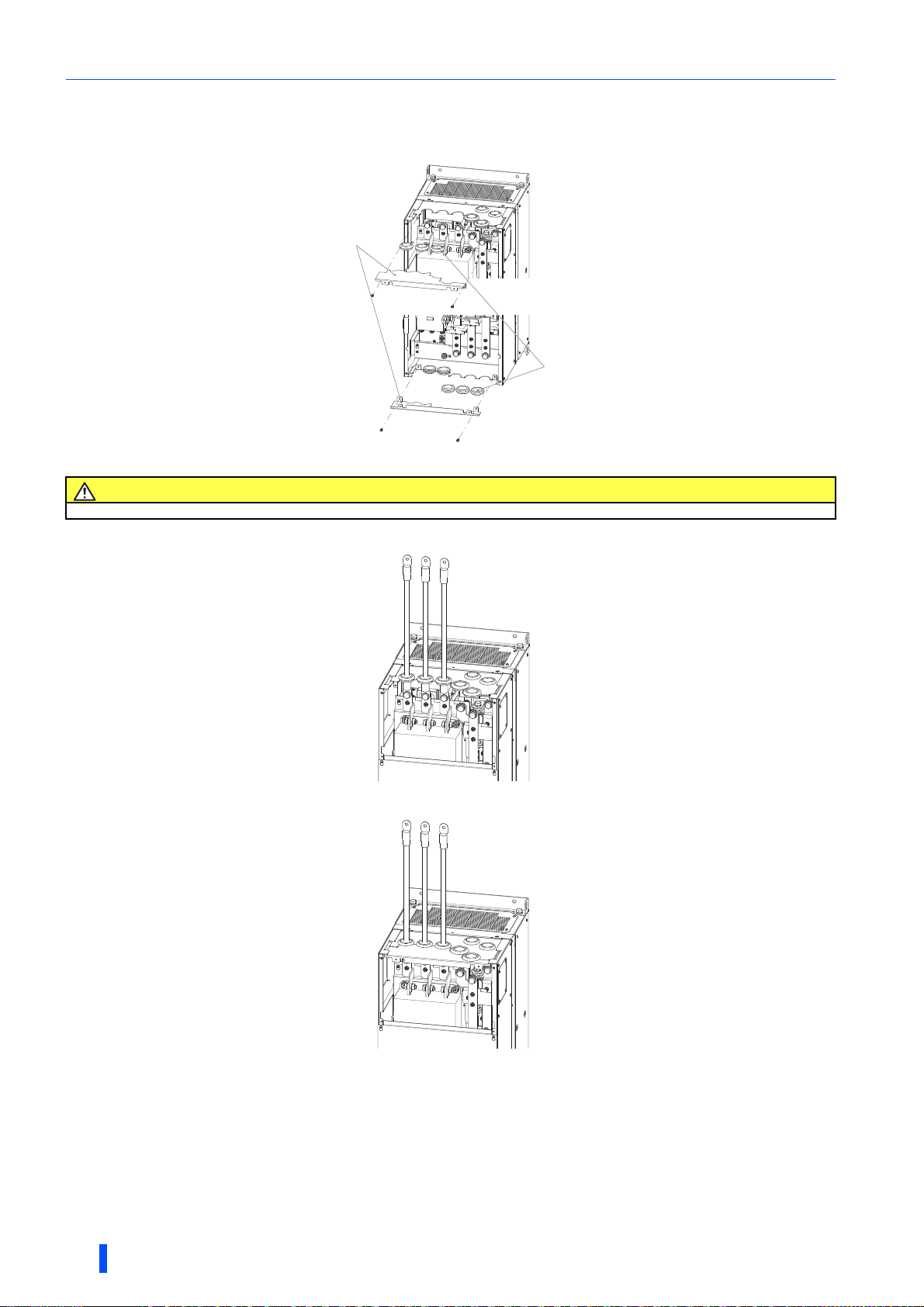

2.2.2 配線方法
(1) インバータの主回路端子カバー（上）、主回路端子カバー（下）を取り外します。（10ページ、10ページ参照）
(2) 配線カバーの手前側と保護ブッシュを取り外します。（配線に使用しない穴は、保護ブッシュを付けたままにしておいてください。）
(3) 保護ブッシュに穴を作成し、電線を通してください。
(4) 保護ブッシュを通した電線を主回路端子と接続し、保護ブッシュを配線カバーの奥側に取付けます。
(5) （2）で外した配線カバーの手前側を元に戻します。
(6) 主回路端子カバー（上）、主回路端子カバー（下）をインバータに取り付けます。（10ページ、10ページ参照）
注意
保護ブッシュには電線径に合った穴を作成してください。



主回路端子
配線について 19
2.2.3 適用電線と配線長
電圧降下が 2％以下となるように推奨の電線サイズを選定してください。
インバータとモータ間の配線距離が長い場合は、特に低速時、主回路ケーブルの電圧降下によりモータのトルクが低下します。
配線長が 20m の場合の選定例を下記に示します｡
ND 定格の場合
SLD 定格の場合
 連続最高許容温度 90 ℃以上の電線（LMFC（難燃性可とう性架橋ポリエチレン絶縁電線）など）のサイズです。周囲温度 50 ℃以下、制御盤内の配線を想定していま
す。
 連続最高許容温度 90 ℃の電線（THHN 電線）のサイズです。周囲温度 40 ℃以下、制御盤内の配線を想定しています。（アメリカ合衆国またはカナダで使用する場合
は、39 ページを参照してください。）
 連続最高許容温度 90 ℃の電線（XLPE 電線）のサイズです。周囲温度 40 ℃以下、制御盤内の配線を想定しています。（主に欧州で使用する場合の選定例です。）
 端子ねじサイズは、R/L1、S/L2、T/L3、U、V、W、PR、P/+、N/- 端子のねじサイズを示します。
（ ）内は接地用ねじサイズです。
 端子 PR は、ブレーキトランジスタ内蔵品のみ装備しています。
線間電圧降下は次式で算出できます。
線間電圧降下 [V] ＝ × 電線抵抗 [mΩ/m]× 配線距離 [m]× 電流 [A] ／ 1000
配線距離が長い場合や低速側での電圧降下（トルク減少）を少なくしたい場合は太い電線径をご使用ください。
NOTE
• 端子ねじは規定トルクで締め付けてください。
締め付けが緩いと、短絡・誤動作の原因になります。
締め過ぎると、ねじやユニットの破損による短絡・誤動作の原因になります。
• 電源およびモータ配線の圧着端子は絶縁スリーブ付のものを推奨します。
総配線長
誘導モータの場合
1台または複数台モータの接続時は総延長で下表の値以内で使用してください。（ベクトル制御時は、100m以内としてください。）
400V級モータをインバータ駆動する場合、配線定数に起因するサージ電圧がモータの端子に発生し、その電圧によってモータの絶縁を劣化させること
があります。このような場合は次のいずれかの対策を実施ください。
• 「400V級インバータ駆動用絶縁強化モータ」を使用し、配線長により Pr.72PWM周波数選択を下表のようにしてください。
• 正弦波フィルタ（MT-BSL、MT-BSC）をインバータの出力側に接続してください。
PM モータの場合
PMモータ接続時は、配線長 100ｍ以下としてください。
インバータと PMモータは、1対 1で接続してください。複数台の PMモータを接続することはできません。
NOTE
• 特に長距離の配線をする場合、配線の浮遊容量による充電電流の影響を受けて、過電流保護機能や高応答電流制限機能が誤動作したりインバータが故障する場合が
あります。高応答電流制限が誤動作する場合は、機能を無効にしてください。（Pr.156ストール防止動作選択FR-A800取扱説明書（詳細編）参照）
• 正弦波フィルタ（MT-BSL/BSC）は V/F制御で使用可能です。その他の制御では使用しないでください。
• Pr.72PWM周波数選択に関する詳細は FR-A800取扱説明書（詳細編）を参照してください。
• 400V級モータのインバータ駆動については、FR-A800取扱説明書（詳細編）を参照してください。
適用インバータ形名
FR-A840M-[]
端子ねじ
サイズ
締付
トルク
N・m
圧着端子 電線サイズ
HIV 電線など（mm2） AWG/MCM PVC 電線など（mm2）
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W P/+ ､
P1 接地線
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W 接地線
160K(03630) M12
（M10） 14.7 100-12 100-12 100 100 150 38 4/0 4/0 95 95 50
200K(04540) M12
（M10） 14.7 100-12 100-12 100 100 150 38 4/0 4/0 95 95 70
適用インバータ形名
FR-A840M-[]
端子ねじ
サイズ
締付
トルク
N・m
圧着端子 電線サイズ
HIV 電線など（mm2） AWG/MCM PVC 電線など（mm2）
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W P/+ ､
P1 接地線
R/L1 ､
S/L2 ､
T/L3
U､V､W
R/L1 ､
S/L2 ､
T/L3
U､V､W 接地線
160K(03630) M12（M10） 14.7 100-12 100-12 100 100 150 38 4/0 4/0 95 95 50
200K(04540) M12
（M10） 14.7 150-12 100-12 150 150 200 38 300 300 150 150 95
Pr.72設定値
（キャリア周波数） FR-A840M-160K(03630) FR-A840M-200K(04540)
2（2kHz）以下 500m 500m
3（3kHz）以上 500m 500m
配線長 100ｍ を超える
4（4kHz）以下
