MOLTO LUCE LENS F QUAD User guide

1
2
4
5
3 6
646-LENS F QUAD REV 08
| 06 | 09 | 2021
1 / 3
Austria, 4600 Wels, Europastraße 45, T: [phone], M: [e-mail]
[MM]
Montageanleitung | Mounting Instruction | Istruzioni di installazione | Notice de montage
LENS F QUAD
1 2
330
35
2065
1000
35
2629
330
35
2065
1000
35
3203
2x
25°C IP 20

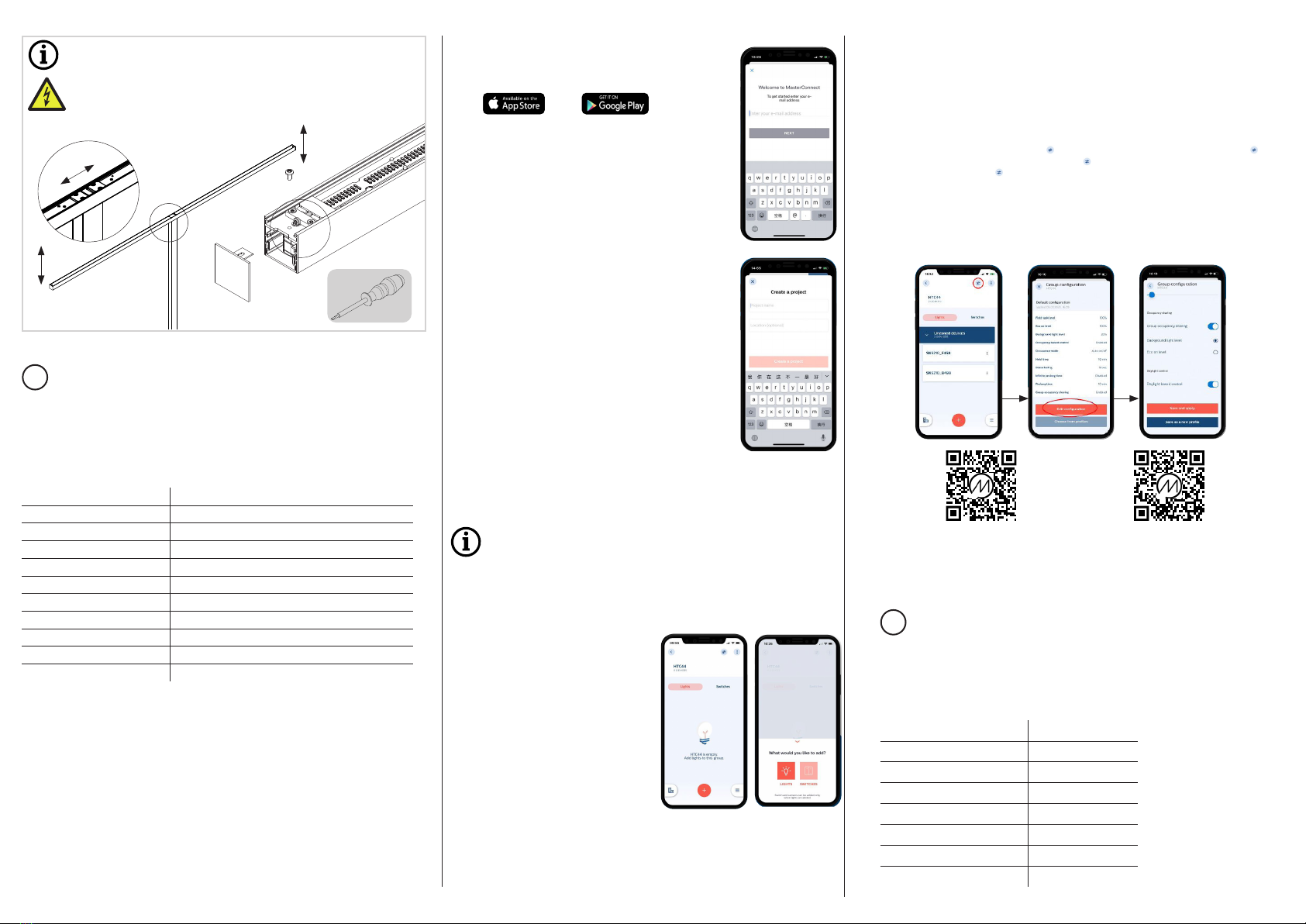

Zum Nachjustieren des Leuchtenkopfes an der Stellschraube drehen (nach rechts
drehen-> heben/nach links drehen -> senken). | To readjust the lamp head, turn the
adjusting screw (turn to the right-> lift/turn to the left -> lower) | Per regolare la testa
della lampada, agire sulla vite di regolazione nel seguente modo: girare verso destra >
tirare verso l´alto / girare verso sinistra > premere verso il basso. | Pour ajuster la tête du
luminaire, tourner la vis de réglage (tourner vers la droite > tirer vers le haut / tourner vers
la gauche > appuyer vers le bas)
DEFAULT FACTORY SETTINGS
(Default Settings sind nur bei der MOTION SWARM Version gültig. | Default Settings are valid only for the
MOTION SWARM version. | Impostazioni predenite valgono solo per la versione MOTION SWARM. | Les
paramètres par défaut sont uniquement valables pour la version MOTION SWARM.)
Occupancy based control Disabled / Commissioning with the app necessary
Daylight based control Disabled / Commissioning with the app necessary
Occupancy mode Auto-on/off
Group occupancy sharing Enabled, Background light level
Field task tuning 100%
Eco-on level 100 %
Background light level 20%
Hold time 10 minutes
Prolong time 10 minutes
Grace fading 10 seconds
Innite prolong time 10 seconds
1. Vorbereiten der Smart Leuchte | Preparing the Smart luminaire. | Preparazione della lampada
Smart. | Préparez le luminaire Smart.
2. Komponenten installieren. | Install components. | Installare i componenti. | Installez les
composants
3. App Installieren. | Install App. | Installare App. | Installez l’application
4. Einstellungen | Set | Impostazioni | Paramètres
5. Bericht | Report | Rapporto | Rapport
MS Motion Swarm
Installieren der Philips eld app MC | Get started with the
Philips eld app MC | Installare l‘applicazione Philips eld
app MC. | Installez l’application Philips Field App MC.
Erstelle ein Projekt |Create a project. | Creare un progetto. | Créer un
projet.
1. Registrieren Sie sich per E-Mail. | Register via email. | Registrazio-
ne via e-mail. | Veuillez vous inscrire avec votre adresse e-mail.
2. Warten Sie auf den 6-stelligen Verizierungscode, den Sie per
E-Mail erhalten. | Waiting for 6-digit verication code via email. | In
attesa del codice di verica a 6 cifre via e-mail. | 2. Attendez de
recevoir le code de vérication à 6 caractères sur votre adresse
e-mail.
3. Loggen Sie sich in die MasterConnect App ein. Verweden Sie den
Verizierungscode, den Sie per E-Mail erhalten haben. | Log in to
the MasterConnect app. Use the email address and verication
code you just received from email. | Accedere all‘applicazione
MasterConnect. Utilizzare l‘indirizzo e-mail e il codice di verica
appena ricevuto via e-mail. | Connectez-vous à l’application
MasterConnect en utilisant votre adresse e-mail et le code de
vérication reçu.
4. Wählen Sie einen Projektnamen und eine Postion aus. Drücken Sie
Projekt erstellen. | Tap a project name and the location (optional),
then tap Create a project to continue. | Premere al nome di un pro-
getto e la posizione (opzionale), quindi premere „Create a project“
per continuare. | Saisissez un nom de projet et sélectionnez la
position géographique (optionnel). Cliquez sur « Créer un projet »
pour continuer.
5. Fügen Sie eine Gruppe hinzu um ein Projekt zu starten. Start
adding groups to commission the project. | Iniziare ad aggiungere
gruppi per commissionare il progetto. | Ajoutez un groupe pour
démarrer le projet
Erstelle ein Projekt | Create a project. | Creare un progetto. | Créer un projet.
Das Lichtverhalten kann über die MC-App programmiert werden, z.B. Lichtverhältnisse, Gruppen-
lichtverhalten, Halte-/Verlängerungszeiten usw. | Light behaviour can be programmed via MC app
e.g. light levels, group light behavior, hold/prolong times, etc. | Il comportamento della luce può
essere programmato tramite l‘applicazione MC, ad es. livelli di luce, comportamento della luce
di gruppo, tempi di hold/prolong, ecc. | Vous pouvez programmer le comportement de la lumière
sur l’application MC (niveau de luminosité, comportement d’un groupe de luminaires, temps de
maintien/prolongation etc.).
1. Nach Hinzufügen der Leuchte, den Button drücken. | After adding the lights, tap the
button. | Dopo aver aggiunto le luci, toccare il pulsante. | Après avoir ajouté le luminaire,
cliquez sur le bouton .
2. Drücken Sie ‘Konguration bearbeiten’. | Tap ‘Edit conguration’. | Premere ‚Modica con-
gurazione‘. | Sélectionnez « Éditer la conguration ».
3. Checken oder ändern Sie die Parameter in der APP. | Using the app to check or change the
parameters. | Usare l‘app per controllare o modicare i parametri. | Vériez ou modiez les
paramètres via l’application.
4. Drücken Sie Speichern und Bestätigen. | Tap ‘Save and apply’. | Premere ‘Save and apply’. |
Cliquez sur « Enregistrer et appliquer ».
Inbetriebnahme | Commissioning | Messa in servizio
| Mise en service
1. Drücken Sie ‘+’ um eine Gruppe zu erstellen. |
Tap ‘+’ button to create a group. | Premere ‘+’
per creare un gruppo. | Appuyez sur « + » pour
créer un groupe.
2. Drücken Sie ‘+’ um eine Leuchte der hinzuzu-
fügen. | Tap ‘+’ button to add lights. | Premere
‘+’ per aggiungere una lampada. | Appuyez
sur « + » pour ajouter un luminaire.
3. Es dauert ein paar Sekunden bis sich die App
mit der Leuchte verbunden hat. | Wait few
seconds for the app to discover devices. |
Ci vogliono alcuni secondi perché l‘app si
colleghi alla luce. | La connexion entre le
luminaire et l’application prend quelques
secondes.
KMotion Daylight
DEFAULT FACTORY SETTINGS
(Default Settings sind nur bei der MOTION DAYLIGHT Version gültig. / Default Settings are valid only for
the MOTION DAYLIGHT version. / Impostazioni predenite valgono solo per la versione MOTION DAYLIGHT.
| Les paramètres par défaut sont uniquement valables pour la version MOTION DAYLIGHT.)
ILD G2
Eco-on level 100 %
Background light level 1 %
Hold time 20 minutes
Prolong time off
Grace fading 8 seconds
Fade to switch ON 0,7 seconds
Fade to switch OFF 1 second
Bewegungsmelder und die Tageslichtregelung funktionieren nur nach Inbetriebnahme
mit der APP. | Motion detectors and daylight control only work after commissioning with
the APP. | I rilevatori di movimento e il controllo della luce diurna funzionano solo dopo la
messa in funzione con l‘APP. | Le détecteur de présence et la gestion selon l’apport de
lumière naturelle ne fonctionnent qu’après avoir été mis en service via l’application.
MASTER CONNECT APP -
INSTALLER & END USER MANUAL PHILIPS
APP MASTER CONNECT – NOTICE
D’INSTALLATION ET D’UTILISATION
PHILIPS
QUICK INSTALL GUIDE |
GUIDE D’INSTALLATION
RAPIDE
646-LENS F QUAD REV 08
| 06 | 09 | 2021
2 / 3

sempre chiuso.
L‘ambito di applicazione previsto e il metodo di montaggio dell‘apparecchio d‘illuminazione devono
essere rispettati conformemente alle speciche indicate. Dopo l‘installazione, è necessario control-
lare il ssaggio in sicurezza degli apparecchi di illuminazione.
Prima di sostituire la lampadina e prima di qualsiasi altra operazione sull‘apparecchio (ad es. pulizia),
la tensione di rete dell‘apparecchio deve essere disattivata per motivi di sicurezza.
Lasciare raffreddare completamente la lampada per evitare scottature causate dal riscaldamento
dell‘apparecchio.
Le istruzioni di installazione del produttore devono essere rispettate durante l‘installazione, la
sostituzione e l‘uso delle lampade.
Utilizzare guanti tessili onde evitare impronte digitali permanenti. Utilizzare un panno morbido e
leggermente umido (ad es. panno in microbra), preferibilmente senza additivi detergenti. Qualora
si utilizzino additivi detergenti, è necessario accertarsi della loro compatibilità. Testare l‘additivo di
pulizia selezionato in una piccola area non visibile. Pulire la lampada / le lampade con una pressione
moderata.
Pulire sempre i riettori/lenti dall‘alto verso il basso. Non è consentita la pulizia nella bagno ultraso-
nica.
Per la pulizia del riettore/lente, si consiglia di utilizzare un guanto tessile pulito bianco o un panno
in microbra. Pulire i riettori con una pressione moderata.
I LED non richiedono manutenzione, i componenti elettronici sensibili possono essere danneggiati o
distrutti a causa di un uso improprio! Evitare di toccare l‘area di uscita della luce LED mentre si lavora
sull‘apparecchio.
In caso di successive modiche o miglioramenti all‘apparecchio, Molto Luce GmbH non si assume
alcuna responsabilità sul suddetto prodotto. Ciò comporta la perdita della garanzia nei confronti del
produttore.
Molto Luce GmbH non si assume alcuna responsabilità per eventuali errori di stampa.
Ci riserviamo il diritto di apportare modiche ai nostri prodotti in qualsiasi momento.
Informazioni aggiornate si trovano su www.moltoluce.com.
Conservare attentamente queste istruzioni di montaggio per eventuali interventi di manutenzione
futuri.
