Monacor HDMS-3014K User manual

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
INSTRUCTION MANUAL
HDMS-3014K
Bestell-Nr. • Order No. 06.9390
HDMITM-Signalumschalter
HDMITM Signal Switch

DC 5V
21 3
IN1IR IN2 IN3 Switch /I
OFF ON
71 2 8 8 83 4 5 6 11
10
9
HDMI OUTHDMI IN3 HDMI IN2 HDMI IN1
−HDMI SWITCH−
DC 5V
21 3
IN1IR IN2 IN3 Switch /I
OFF ON
71 2 8 8 83 4 5 6 11
10
9
HDMI OUTHDMI IN3 HDMI IN2 HDMI IN1
−HDMI SWITCH−
2

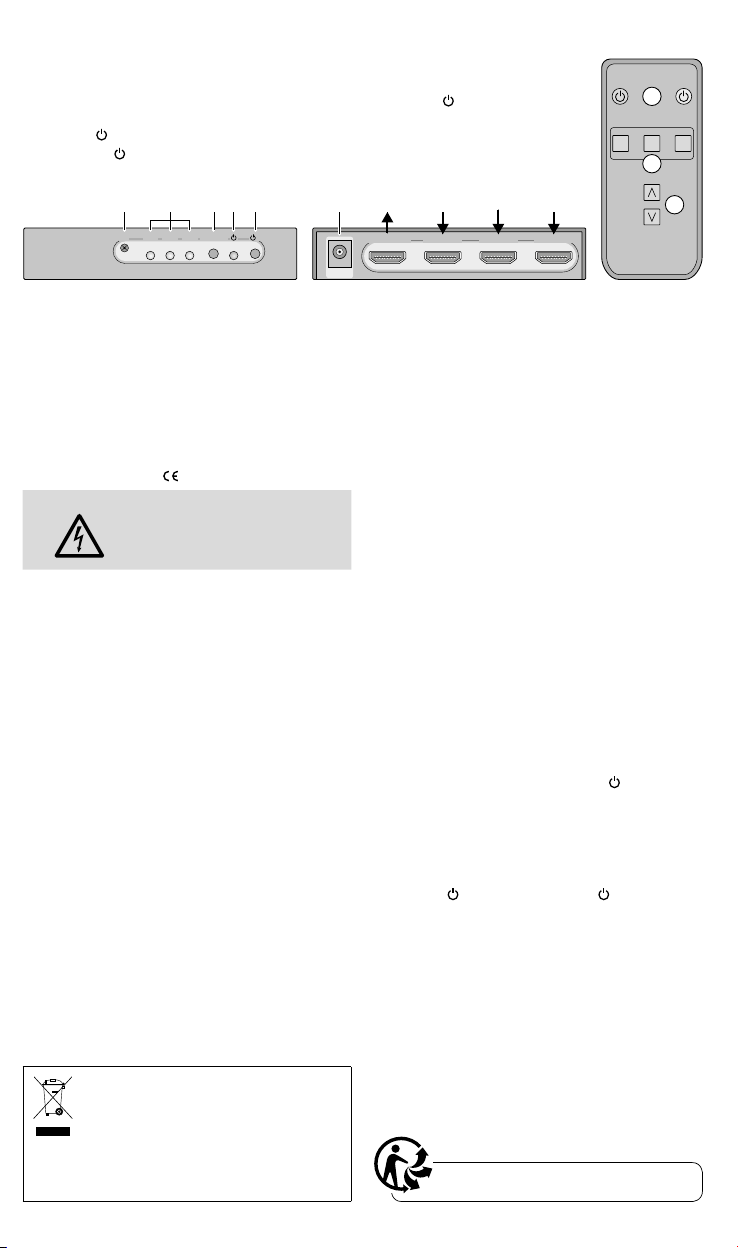

Übersicht
1 IR-Sensor für die Fernbedienungssignale
2 LEDs IN1–IN3 zur Anzeige des gewählten
Eingangs (8)
3 Taste „Switch“ zum Wählen eines Eingangs
4 LED , leuchtet bei ausgeschaltem Gerät
5 Taste /I zum Ein- und Ausschalten
6 Anschluss für das Netzgerät
7 Signalausgang HDMI OUT
8 Signaleingänge HDMI IN 1–3
9 Tasten Aus und Ein
10 Tasten 1–3 zur direkten Wahl
eines Eingangs (8)
11 Eingangswahltasten (alternativ)
HDMI
TM
-Signalumschalter
Diese Anleitung richtet sich an Benutzer ohne besondere
Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Be-
trieb gründlich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Sicherheitshinweise
Die Geräte (Signalumschalter und Netzgerät) entsprechen
allen relevanten Richtlinien der EU und tragen deshalb das
-Zeichen.
WARNUNG Das Netzgerät wird mit lebensgefährli-
cher Netzspannung versorgt. Nehmen Sie
deshalb niemals selbst Eingriffe daran vor.
Durch unsachgemäßes Vorgehen besteht
die Gefahr eines elektrischen Schlages.
•
Die Geräte sind nur zur Verwendung im Innenbereich
geeignet. Schützen Sie sie vor Tropf- und Spritzwasser
sowie vor hoher Luftfeuchtigkeit. Der zulässige Ein-
satztemperaturbereich beträgt 0–40°C.
•
Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z.B.
Trinkgläser, auf die Geräte.
•
Die im Umschalter entstehende Wärme muss durch die
Lüftungsöffnungen abgegeben werden; decken Sie sie
nicht ab.
•
Ziehen Sie das Netzgerät sofort aus der Steckdose:
1. wenn sichtbare Schäden am Netzgerät oder am Um-
schalter vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem der Verdacht
auf einen Defekt besteht,
3. wenn Funktionsstörungen auftreten.
Lassen Sie die Geräte in jedem Fall in einer Fachwerkstatt
reparieren.
•
Verwenden Sie für die Reinigung nur ein trockenes, wei-
ches Tuch, auf keinen Fall Chemikalien oder Wasser.
•
Werden die Geräte zweckentfremdet, nicht richtig an-
geschlossen, falsch bedient oder nicht fachgerecht re-
pariert, kann keine Garantie für die Geräte und keine
Haftung für daraus resultierende Sach- oder Personen-
schäden übernommen werden.
Sollen die Geräte endgültig aus dem Betrieb
genommen werden, übergeben Sie sie zur
umweltgerechten Entsorgung einem örtlichen
Recyclingbetrieb.
Batterien dürfen nicht in den Hausmüll geworfen werden.
Geben Sie sie zur umweltgerechten Entsorgung nur in
den Sondermüll (z.B. Sammelbehälter im Einzelhandel).
2 Einsatzmöglichkeiten
Über diesen Umschalter lassen sich drei Videosignalquel-
len (DVD-Spieler, Laptop, Sat-Tuner etc.) mit einer Bildauf-
lösung bis „4K Ultra HD“ an ein Anzeigegerät (Monitor,
Fernsehgerät, Projektor) anschließen. Die gewünschte Sig-
nalquelle kann am Umschalter oder mit der Fernbedienung
ausgewählt werden.
3 Inbetriebnahme
1) Die Fernbedienung wird mit einer 3-V-Knopfzelle vom
Typ CR 2025 betrieben. Ist bei Auslieferung bereits eine
Batterie eingesetzt, die Isolierfolie (zum Schutz vor Ent-
ladung) aus dem Batteriehalter herausziehen. Die Fern-
bedienung ist dann funktionsbereit. Beim Drücken einer
Taste die Fernbedienung immer auf den IR-Sensor (1)
richten. Dabei muss Sichtverbindung zwischen Sensor
und Fernbedienung bestehen.
Zum Einsetzen/Wechseln der Batterie auf der Rück-
seite den Batteriehalter herausziehen und die Batterie
mit dem Pluspol nach oben zeigend einsetzen. Bei
längerem Nichtgebrauch die Batterie herausnehmen,
damit die Fernbedienung bei einem eventuellen Aus-
laufen der Batterie nicht beschädigt wird.
2) Die Signalquellen an die Buchsen HDMI IN (8) anschlie-
ßen und das Anzeigegerät an die Buchse HDMI OUT (7).
3) Das beiliegende Netzgerät an die Buchse DC5V (6) an-
schließen und in eine Steckdose (230V/50Hz) stecken.
4) Den Umschalter mit der Taste /I (5) oder ON (9) ein-
schalten. Es leuchtet die LED IN (2) des zuletzt ange-
wählten Eingangs (8).
5) Zum Umschalten auf einen anderen Eingang die Taste
Switch (3) oder auf der Fernbedienung 1, 2, 3(10),
⋀oder ⋁(11) drücken.
6) Nach dem Betrieb den Umschalter mit der Taste /I (5)
oder OFF (9) ausschalten: Die LED (4) leuchtet. Wird
der Umschalter längere Zeit nicht gebraucht, das Netz-
gerät aus der Steckdose ziehen. Es verbraucht auch bei
ausgeschaltetem Umschalter stets einen geringen Strom.
4 Technische Daten
maximale Signalauflösung: . .UHD (4K), unterstütztHDR
Anzahl der Eingänge: . . . . . . 3
Anschlüsse:. . . . . . . . . . . . . . HDMI-Buchsen, Typ A
Stromversorgung: . . . . . . . . . über beiliegendes Netzge-
rät an 230V/50Hz
Einsatztemperatur: . . . . . . . . 0 – 40°C
Abmessungen (B × H × T): . . 111 × 21 × 53mm
Gewicht: . . . . . . . . . . . . . . . . 154 g
Änderungen vorbehalten.
Deutsch

DC 5V
21 3
IN1IR IN2 IN3 Switch /I
OFF ON
71 2 8 8 83 4 5 6 11
10
9
HDMI OUTHDMI IN3 HDMI IN2 HDMI IN1
−HDMI SWITCH−
3
Présentation
1 Capteur IR pour les signaux de la télécommande
2 LEDs IN1–IN3 pour afficher
l’entrée sélectionnée (8)
3 Touche «Switch» pour sélectionner une entrée
4 LED , brille lorsque l’appareil est éteint
5 Touche /I pour allumer et éteindre
6 Branchement pour le bloc secteur
7 Sortie signal HDMI OUT
8 Entrées signal HDMI IN 1–3
9 Touches marche et arrêt
10 Touches 1–3 pour la sélection
directe d’une entrée (8)
11 Touches de sélection d’entrée
(alternative)
Commutateur de signal HDMI™
Cette notice s’adresse aux utilisateurs sans connaissances
techniques particulières. Veuillez lire la présente notice
avec attention avant le fonctionnement et conservez-la
pour pouvoir vous y reporter ultérieurement.
1 Conseils de sécurité
Les appareils (commutateur et bloc secteur) répondent à
toutes les directives nécessaires de l’Union européenne et
portent donc le symbole .
AVERTISSEMENT Le bloc secteur est alimenté par une
tension dangereuse. Ne touchez ja-
mais l’intérieur de l’appareil. Risque
de décharge électrique.
•
Les appareils ne sont conçus que pour une utilisation en
intérieur. Protégez-les de tout type de projections d’eau,
des éclaboussures et d’une humidité élevée de l’air. La
plage de température de fonctionnement autorisée est
de 0–40°C.
•
En aucun cas, vous ne devez pas poser d’objet contenant
du liquide ou un verre sur l’appareil.
•
La chaleur dégagée dans le commutateur doit être éva-
cuée via les ouïes de ventilation, en aucun cas, elles ne
doivent être obturées.
•
Débranchez le bloc secteur immédiatement lorsque :
1. des dommages visibles apparaissent sur le bloc sec-
teur ou le commutateur,
2. après une chute ou un cas similaire, vous avez un
doute sur l’état de l’appareil,
3. des dysfonctionnementsapparaissent.
Dans tous les cas, les dommages doivent être réparés par
un technicien spécialisé.
•
Pour le nettoyage, utilisez uniquement un chiffon sec et
doux, en aucun cas de produits chimiques ou d’eau.
•
Nous déclinons toute responsabilité en cas de dommages
matériels ou corporels résultants si les appareils sont
utilisés dans un but autre que celui pour lequel ils ont
été conçus, s’ils ne sont pas correctement branchés ou
utilisés ou s’ils ne sont pas réparés par un technicien
habilité; en outre, la garantie deviendrait caduque.
Lorsque les appareils sont définitivement reti-
rés du service, vous devez les déposer dans une
usine de recyclage adaptée pour contribuer à
leur élimination non polluante.
Ne jetez pas les batteries dans la poubelle domestique.
Déposez-les dans un container spécifique chez votre
détaillant pour une élimination non polluante.
2 Possibilités d’utilisation
Via ce commutateur, il est possible de relier trois sources de
signal vidéo (lecteur DVD,ordinateur portable,tuner Sat…)
avec une résolution d’images jusqu’à «4K Ultra HD» à un
appareil de visualisation (moniteur, téléviseur, projecteur).
La source de signal voulue peut être sélectionnée sur le
commutateur ou avec la télécommande.
3 Fonctionnement
1) La télécommande fonctionne avec une pile bouton
3V de type CR2025. Si une batterie est déjà insérée
en usine, retirez le film isolant (pour protéger de toute
décharge) du support batterie. La télécommande est
alors prête à fonctionner. Lorsque vous appuyez sur
une touche, dirigez toujours la télécommande vers le
capteur IR (1). Il ne doit pas y avoir d’obstacle entre le
capteur et la télécommande.
Pour insérer/remplacer la batterie, retirez le support
batterie sur la face arrière, insérez la batterie neuve,
pôle plus vers le haut. En cas de non utilisation prolon-
gée, retirez la batterie pour éviter qu’elle ne coule et
n’endommage la télécommande.
2) Reliez les sources de signal aux prises HDMI IN (8) et
l’appareil de visualisation à la prise HDMI OUT (7).
3) Reliez le bloc secteur livré à la prise DC 5V (6) et à une
prise secteur 230V/50Hz.
4) Allumez le commutateur avec la touche /I (5) ou ON (9).
La LED IN (2) de la dernière entrée sélectionnée (8) brille.
5) Pour commuter sur une autre entrée, appuyez sur la
touche Switch (3) ou sur la télécommande sur 1, 2,
3(10), ⋀ou ⋁(11).
6) Après le fonctionnement, éteignez le commutateur avec
la touche /I (5) ou OFF (9); la LED (4) brille. En cas
de non utilisation prolongée du commutateur, débran-
chez le bloc secteur;même si le commutateur est éteint,
le bloc secteur a une faible consommation.
4 Caractéristiques techniques
Résolution max. de signal : . .UHD (4K), accepte HDR
Nombre d’entrées . . . . . . . . .3
Connexions . . . . . . . . . . . . . .prises HDMI, type A
Alimentation . . . . . . . . . . . . .par bloc secteur livré relié à
230V/50Hz
Température fonc. . . . . . . . . .0– 40°C
Dimensions (l × h × p). . . . . .111 × 21 × 53 mm
Poids . . . . . . . . . . . . . . . . . . .154g
Tout droit de modification réservé.
CARTONS ET EMBALLAGE
PAPIER À TRIER
Français

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-1944.99.01.11.2018
DC 5V
21 3
IN1IR IN2 IN3 Switch /I
OFF ON
71 2 8 8 83 4 5 6 11
10
9
HDMI OUTHDMI IN3 HDMI IN2 HDMI IN1
−HDMI SWITCH−
HDMI™ Signal Switch
These instructions are intended for users without any
specific technical knowledge. Please read the instructions
carefully prior to operation and keep them for later ref-
erence.
1 Safety Notes
The units (signal switch and power supply unit) corre-
spond to all relevant directives of the EU and are therefore
marked with .
WARNING The power supply unit uses dangerous
mains voltage. Leave servicing to skilled
personnel only. Inexpert handling may
result in electric shock.
•
The units are suitable for indoor use only. Protect them
against dripping water, splash water and high air hu-
midity. The admissible ambient temperature range is
0–40°C.
•
Do not place any vessel filled with liquid on the unit,
e.g. a drinking glass.
•
The heat produced inside the signal switch must be dis-
sipated via the air vents; therefore, never cover the air
vents.
•
Immediately disconnect the power supply unit from the
socket
1. if the power supply unit or the signal switch is visibly
damaged,
2. if a defect might have occurred after the unit was
dropped or suffered a similar accident,
3. if malfunctions occur.
In any case, the units must be repaired by skilled per-
sonnel.
•
For cleaning only use a dry, soft cloth; never use water
or chemicals.
•
No guarantee claims for the units and no liability for any
resulting personal damage or material damage will be
accepted if the units are used for other purposes than
originally intended, if they are not correctly connected
or operated, or if they are not repaired in an expert way.
If the units are to be put out of operation de-
finitively, take them to a local recycling plant
for a disposal which is not harmful to the en-
vironment.
Never put batteries in the household waste. To protect
the environment, always take them to a special waste
disposal, e.g. collection container at your retailer.
2 Applications
This signal switch allows you to connect three video signal
sources (DVD player, laptop, satellite tuner etc.) with a res-
olution up to “4K Ultras HD” to a display unit (monitor,TV
set, projector).The desired signal source can be selected on
the signal switch or via remote control.
3 Operation
1) The remote control is operated by means of a 3V button
cell (type CR 2025). If the remote control is supplied
with a battery inserted, remove the protective film (to
protect the battery from being discharged) from the
battery holder. The remote control is now ready for op-
eration.When you press a button on the remote control,
always point the remote control at the IR sensor (1).
There must be no obstacles between the sensor and
the remote control.
To insert or replace the battery, pull out the battery
holder on the rear. Insert the battery with the positive
pole facing up. If the remote control is not in use for
a longer period of time, always remove the battery to
prevent damage due to battery leakage.
2) Connect the signal sources to the jacks HDMI IN (8).
Connect the display unit to the jack HDMI OUT (7).
3) Connect the power supply unit provided to the jack DC
5V (6) and to a mains socket (230V/50Hz).
4) Use the button /I (5) or ON (9) to switch on the signal
switch.The LED IN (2) of the most recent input selected
(8) will light up.
5) To switch to another input,press the button Switch (3) or
press 1, 2, 3(10), ⋀or ⋁(11) on the remote control.
6) After operation, use the button /I (5) or OFF (9) to
switch off the signal switch. The LED (4) will light up.
If the signal switch is not in use for a longer period of
time, disconnect the power supply unit from the socket.
It will consume some power even when the signal
switch has been switched off.
4 Specifications
Max. signal resolution: . . . UHD (4K), supporting HDR
Number of inputs:. . . . . . . 3
Connections:. . . . . . . . . . .HDMI jacks, type A
Power supply: . . . . . . . . . . via power supply unit provided
and connected to 230V/50Hz
Ambient temperature:. . . .0–40 °C
Dimensions (W × H × D): . 111 × 21 × 53 mm
Weight: . . . . . . . . . . . . . . .154 g
Subject to technical modification.
7 Signal output HDMI OUT
8 Signal inputs HDMI IN 1– 3
9 Buttons OFF and ON
10 Buttons 1– 3 for direct selection
of an input (8)
11 Input selector buttons
(as an alternative)
Overview
1 IR sensor for the remote control signals
2 LEDs IN1 – IN 3 to indicate the input selected (8)
3 Button “Switch” to select an input
4 LED , lights up when the signal switch has
been switched off
5 Button /I to switch on and off
6 Connection for the power supply unit
English
