Monogram ZVC48DNB1 User manual

INSTALLATION
INSTRUCTIONS
48”Designer Brass Hood
ZVC48DNB1
MONOGRAM.COM

231-2000730 Rev. 0
Safety Information
READ AND SAVE THESE INSTRUCTIONS
BEFORE YOU BEGIN
Read these instructions completely and carefully.
■IMPORTANT — Save these instructions
for local inspector’s use.
■
IMPORTANT — Observe all governing
codes and ordinances.
■Note to Installer — Be sure to leave these
instructions with the Consumer.
■Note to Consumer — Keep these instructions with
your Owner’s Manual for future reference.
■Skill Level — Installation of this appliance requires
basic mechanical and electrical skills.
■Properinstallationistheresponsibilityofthe
installer.Productfailureduetoimproperinstallation
is not covered under the warranty. See Owner’s
Manual for warranty information.
WARNING Improper grounding can result in a
risk of electric shock. Consult a qualified electrician
if the grounding instructions are not completely
understood, or if doubt exists as to whether the
appliance is properly grounded.
For Monogram local service in your area,
800.444.1845.
For Monogram Service in Canada, call 800.561.3344.
ForMonogramPartsandAccessories,call
800.626.2002.
If you received a damaged vent hood, you should
contact your dealer.
CAUTION Due to the weight and size of these
vent hoods and to reduce the risk of personal injury
or damage to the product, TWO PEOPLE ARE
REQUIRED FOR PROPER INSTALLATION.
WARNING TO REDUCE THE RISK OF FIRE,
ELECTRICALSHOCKORINJURYTOPERSONS,
OBSERVETHEFOLLOWING:
■Installationworkandelectricalwiringmustbedoneby
qualified person(s) in accordance with all applicable
codes and standards, including fire-rated construction.
■Whencuttingordrillingintowallsorceilings,donot
damage electrical wiring and other hidden utilities.
■Ductedsystemsmustalwaysbeventedtotheoutdoors.
CAUTION To reduce risk of fire and to properly
exhaust air, be sure to duct air outside — do not vent
exhaust air into spaces within walls or ceilings or into
attics, crawl spaces or garages.
WARNING TO REDUCE THE RISK OF FIRE,
USEONLYMETALDUCTWORK.

31-2000730 Rev. 0 3
Installation Instructions
CONTENTS
Safety Information ......................................................... 2
ProductDimensions ...................................................... 3
AdditionalPartsProvided.............................................. 3
Tools and Materials Required ....................................... 3
Installation Clearances .................................................. 4
AdvancePlanning ......................................................... 4
Unboxing ....................................................................... 4
Step 1, Determine Ductwork and Wiring Locations ...... 5
Step 2, Install Hood onto Wall....................................... 6
Step 3, Install Hood Insert into Hood ............................ 7

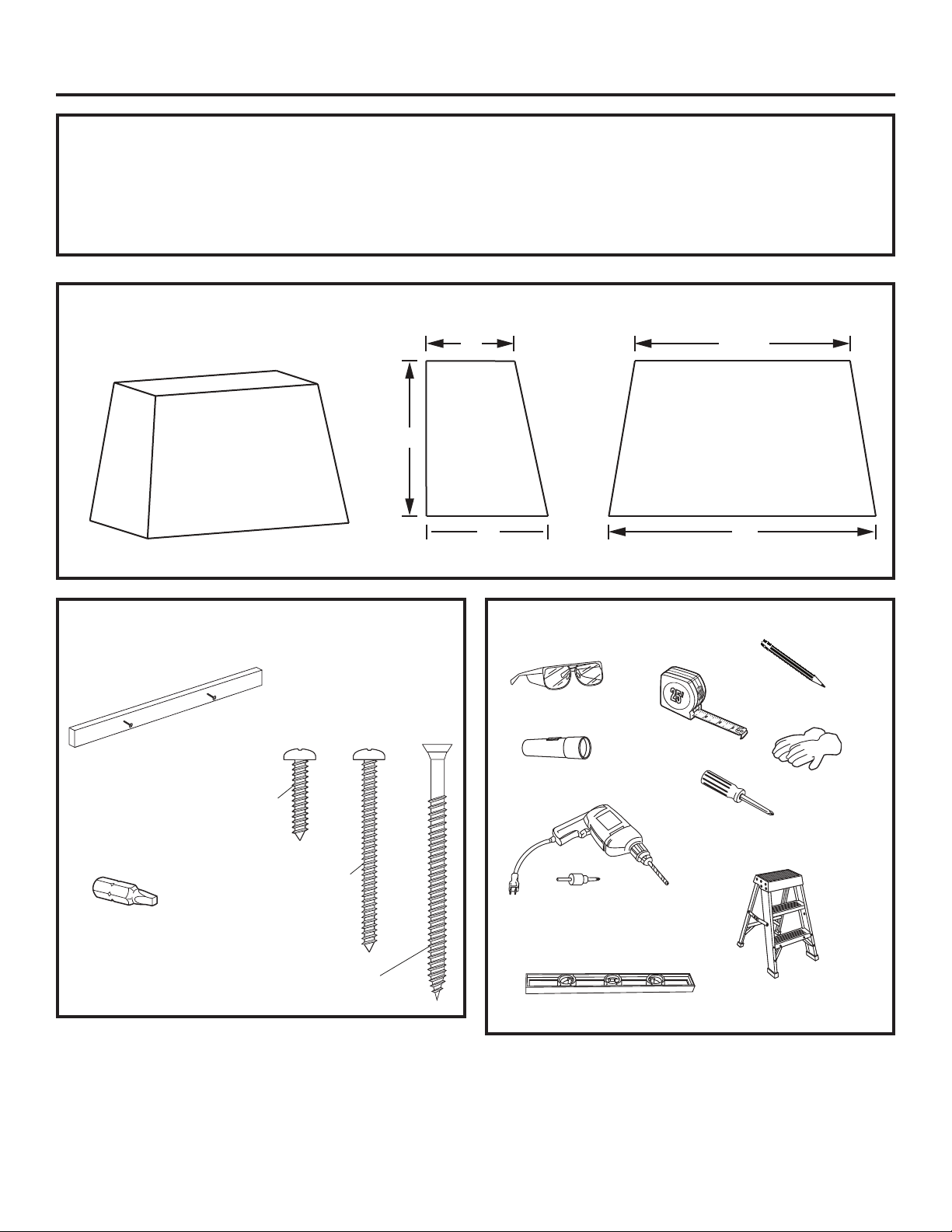

PRODUCT DIMENSIONS
ADDITIONAL PARTS PROVIDED
These parts are packed with the hood.
TOOLS AND MATERIALS REQUIRED
(Notsupplied.)
28”
16”
22”
SIDE VIEW FRONT VIEW
38-5/8”
48”
Phillips screwdriver
Flashlight
Safety glasses
Electric or battery operated drill.
1/8” drill bit. 3/16” drill bit.
Phillips driver.
Pencil
Level
Step ladder
Tape measure
Safety Gloves
Wood Support with
short Phillips head screws
2 long Square Drive flat head
screws to secure the wood
support to the wall
Square drive bit
2 short pan head Phillips screws to
secure the hood to the wood support.
There are 2 additional screws already
installed in the wood support.
4 medium pan head Phillips screws to
secure the hood to the wall.
1” = 2.5 cm; 1’ = 0.3 m

431-2000730 Rev. 0
Installation Instructions

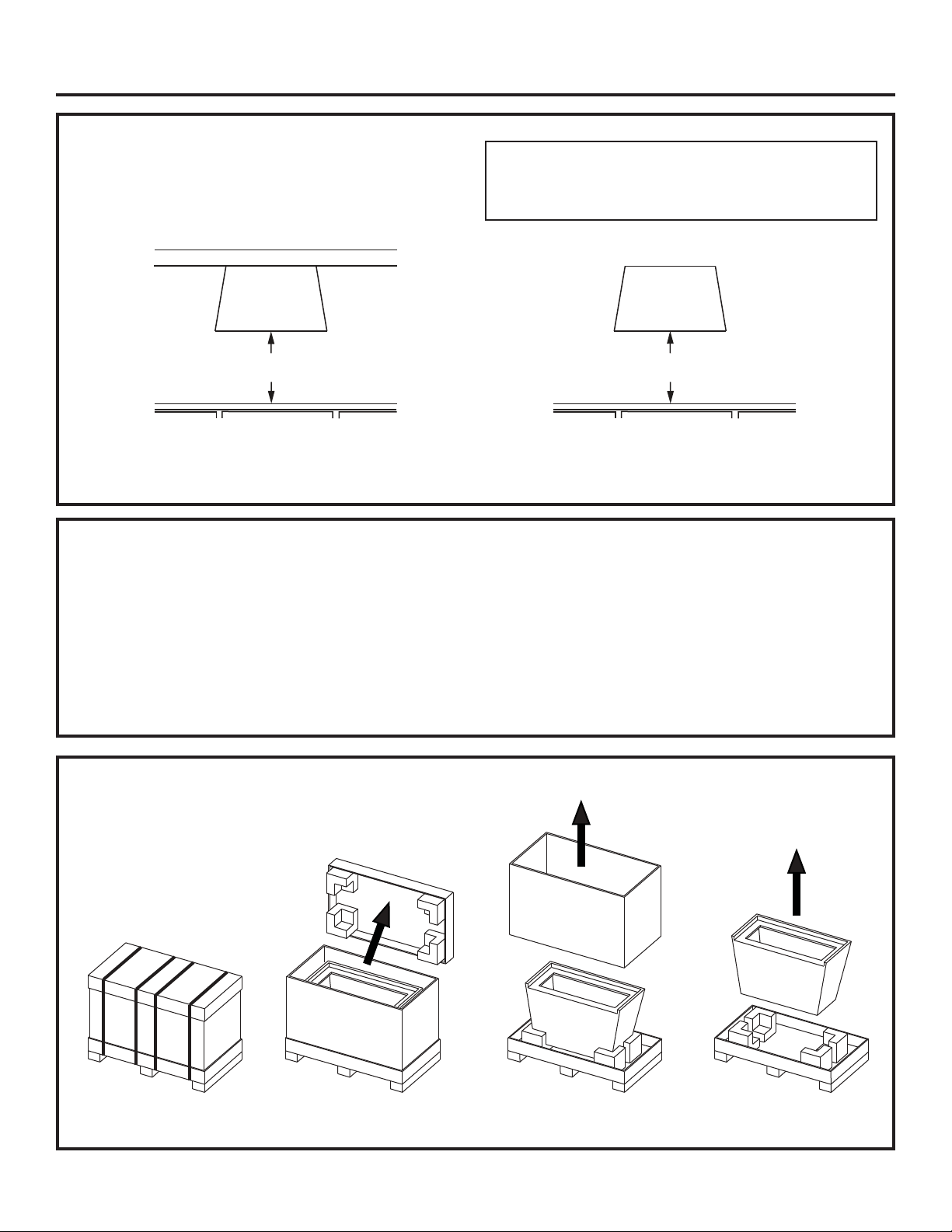

INSTALLATION CLEARANCES
This hood is designed to be installed onto a wall.
Install this hood 30" minimum to 36" maximum above the
cooking surface.
In this installation, the ductwork running from the top
of the hood will be concealed in the soffit or upper
cabinetry.
In this installation, the ductwork running from the back
of the hood goes directly into the wall.
ADVANCED PLANNING
Ductwork Planning
■Carefullyreviewtheductworkinstallationmethodas
described later in this instruction as well as the hood
insert installation instructions.
Wall Framing for Adequate Support
■Thishoodisheavy.Adequatestructuralsupportmust
be provided. Hood must be secured to vertical studs in
the wall.
■Itisstronglyrecommendedthatthehoodandhood
insert be on site before final framing and wall finishing.
This will also help to accurately locate the ductwork
and electrical service.
UNBOXING
NOTE: Clearances may vary due to type of
cooking product and local codes. Check with local
inspectors to be sure standard is applicable.
SOFFIT OR UPPER CABINETS
Top Vent Installation
30" MIN.
36" MAX.
Back Vent Installation
30" MIN.
36" MAX.
Cut Straps Remove Top Remove Sleeve Remove Hood
1” = 2.5 cm; 1’ = 0.3 m

31-2000730 Rev. 0 5
Installation Instructions

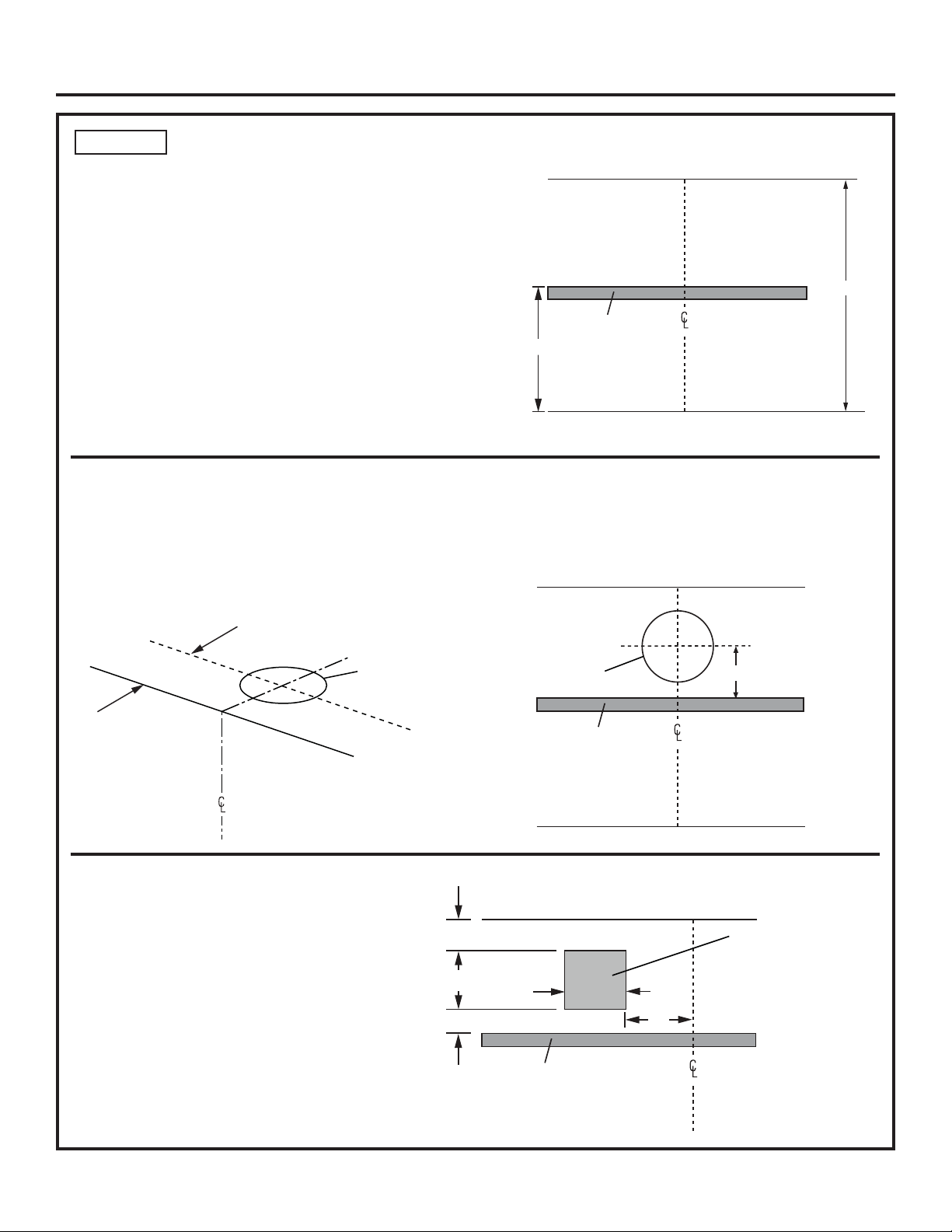

STEP 1 DETERMINE HOOD AND DUCTWORK LOCATIONS
MARK LOCATION OF WOOD SUPPORT
■Usealeveltodrawacooktopcenterlinelocation.
Draw the line to ceiling height.
■Measuredesireddistancefromthebottomofthehood
to the cooking surface, 30” min. to 36” max.
■Usealeveltodrawastraighthorizontalpencilline
indicating the bottom of the hood.
■Fromthelineindicatingthebottomofthehood,
measure 16” up and draw another line for the location
of the wood support.
■Fromthelineindicatingthebottomofthehood,
measure 28” up and draw another line for the location
of the top of the hood. See illustration.
16”
Bottom of Hood
Wood
Support
Top of Hood
28”
FOR VERTICAL (Straight Up) DUCTING:
■Usealeveltodrawacenterlinefromthebottomofthe
hood to ceiling or soffit.
■Extendthecenterlineforwardontheceilingorsoffit.
■Markthecenterofa8-1/2”holeontheceilingorsoffit
bymeasuring8-1/2”fromthewall.
FOR DUCTING THROUGH REAR WALL:
■Measure4-3/4”abovethemarkedlineforthetopof
thewoodsupport.Atthecenterline,marklocationfora
8-1/2”diameterhole.
HOUSE WIRING LOCATION:
■Locatejunctionboxabovethewoodsupport
and to the left of the centerline as shown in the
illustration.
8-1/2” hole
8-1/2”
Bottom of Hood
Wood
Support
Top of Hood
4-3/4”
8-1/2” hole
Bottom of Hood
Wood
Support
Top of Hood
Locate House Junction
Box Here
2”
2-3/4”
7”
6”
6”
1” = 2.5 cm; 1’ = 0.3 m

631-2000730 Rev. 0
Installation Instructions

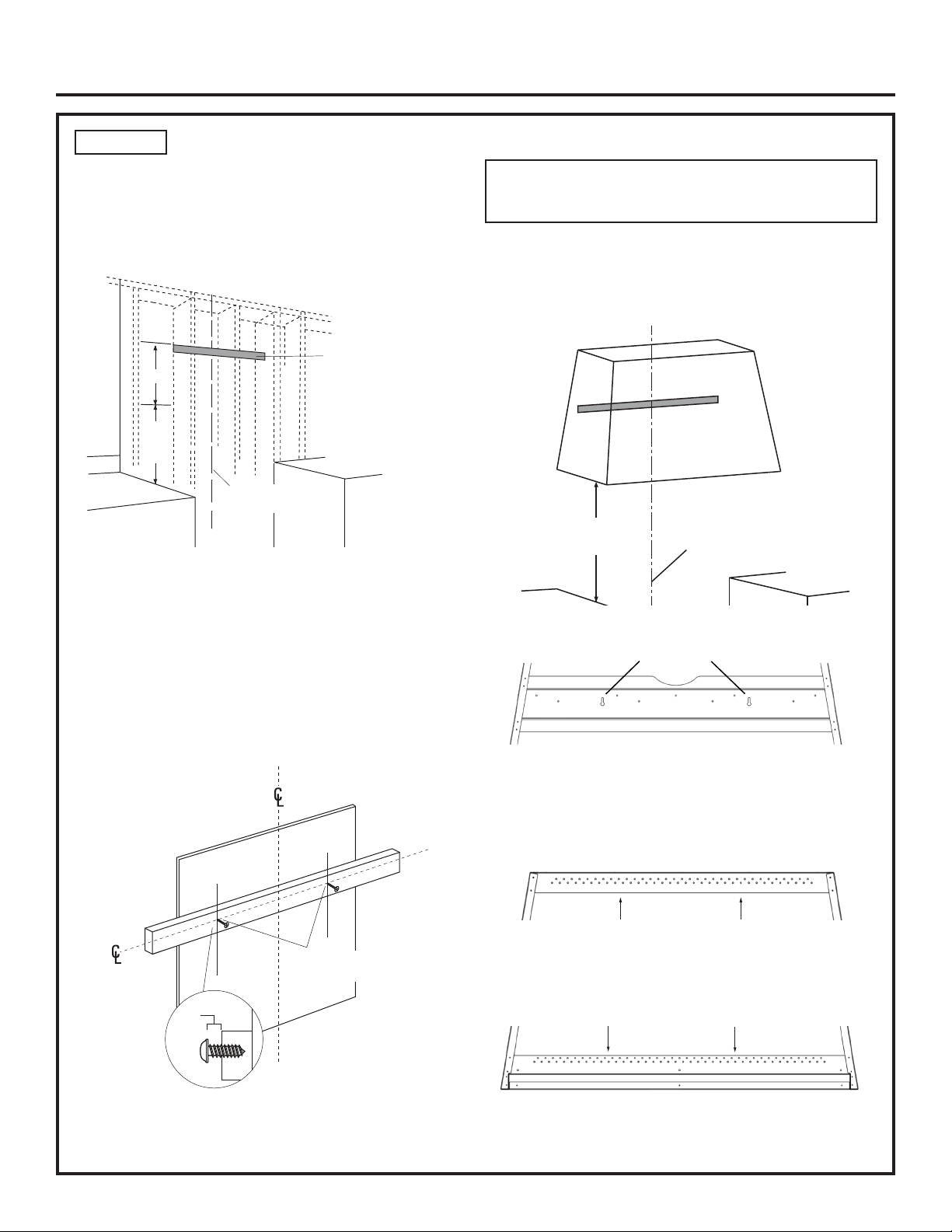

STEP 2 INSTALL HOOD TO WALL
Mount Wood Support to Wall
■Locateatleast2verticalstudsatthewoodsupport.
■Centerthesuppliedwoodsupport,lefttorightand
below the 16” marked line. Use the center hole in the
wood support as guidance.
■Markanddrilltwo3/16”holesthroughwoodsupportto
match stud locations.
■Securethewoodsupportto2ormoreverticalstuds,
using 2 long, square drive screws.
IMPORTANT: Screws must penetrate at least 1” into
vertical studs. Countersink screws in support.
NOTE: The two supplied mounting screws must remain
in their original shipping location. These screws are
positioned to engage the keyhole slots in the back of the
hood.
■Adjustdepthofsuppliedmountingscrewsinthewood
supportuntiltheyprotrude1/4”forward.This1/4”gap
will provide clearance to hang the hood.
IMPORTANT: Framing must be capable of
supporting up to 150 lbs.
■Placethehoodoverthewoodsupport.Besurethe
mounting screws engage the keyhole slots in the
back of the hood. Tighten the screws. Confirm hood
position is correct.
■Installadditional2shortscrewstosecurethehoodto
the wood support.
■Install2mediumPhillipsscrewsattopinsideofthe
hood into studs. Chose the appropriate holes that line
up with studs.
■Install2mediumPhillipsscrewsatbottominsideof
hood into studs. Choose the appropriate holes that
line up with studs.
30”
to
36”
16”
Wood Support
Centerline of
Installation
Space
Mounting Screws
as Shipped
1/4”
Gap
Centerline of
Installation
Space
30”
to
36”
Keyhole Slots
choose screw holes that line up with studs
choose screw holes that line up with studs
choose screw holes that line up with studs
choose screw holes that line up with studs
1” = 2.5 cm; 1’ = 0.3 m

31-2000730 Rev. 0 7
Installation Instructions
STEP 3 INSTALL HOOD INSERT INTO HOOD
RefernowtotheinstallationinstructionsfortheCustomHoodInsert(ZVC48)withthefollowingexceptions:
■Disregardanyreferencetobuildingacustomwood
canopy.
■DisregardanyreferencetotheHoodLiner.Itisnot
required when using this hood.
■Forductplanningyouwillneedtorefertothese
instructions as some of the dimensions are different.
■YoumayremotemountthecontrolfortheHoodInsert
if desired.
■SkipStep1(InsertHoodLiner).Youmaydiscardthe
Liner, it is not required.
■StartatStep2,ConnectElectrical.
■BesuretofollowtheremainderoftheCustomHood
Insert installation instructions to properly fasten the
Insert to the Hood.
■Payspecialattentiontothestepthatsaystopush
the Insert firmly up prior to driving screws. This will
prevent any visible gaps between the Insert and the
Hood.
Use provided screws to attach the Insert to the Hood as directed
in the Insert Installation Instructions.
1” = 2.5 cm; 1’ = 0.3 m

31-2000730 Rev. 0
02-20 GEA
Printed in the United States
NOTE: While performing installations described in this book, safety glasses or
goggles should be worn.
NOTE: Product improvement is a continuing endeavor at Monogram. Therefore,
materials, appearance and specifications are subject to change without notice.

INSTRUCTIONS
D'INSTALLATION
Hotte en laiton stylisée de 48po
ZVC48DNB1
MONOGRAM.COM

231-2000730 Rév. 0
Consignes de sécurité
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVANT DE COMMENCER
Lisez attentivement toutes ces instructions.
■IMPORTANT –Conservez ces instructions
pour l'inspecteur local.
■IMPORTANT – Respectez tous les codes et
règlements en vigueur.
■Remarque destinée à l'installateur – Assurez-vous de
laisser ces instructions au consommateur.
■Remarque destinée au consommateur – Conservez
ces instructions avec votre Manuel de l'utilisateur pour
vous y reporter ultérieurement.
Niveau de compétence – L'installation de cet appareil
nécessite des compétences de base en mécanique et
en électricité.
■L'installateurestresponsabledelaqualitédel'installation.
La panne du produit due à une mauvaise installation n'est
pas couverte par la garantie. Consultez le Manuel de
l'utilisateur pour des informations sur la garantie.
AVERTISSEMENT
Une mauvaise mise à la terre peut
entraîner un risque de décharge électrique. Si vous ne
comprenez pas bien les instructions de mise à la terre ou
en cas d'incertitude quant à la mise à la terre de l'appareil,
consultez un électricien ou un technicien qualifié.
Pour le service Monogram dans votre région, appelez le
800-444-1845.
Pour le service Monogram au Canada, appelez le
800-561-3344.
Pour les pièces et accessoires Monogram, appelez le
800-626-2002.
Si vous avez reçu une hotte endommagée, contactez
immédiatement votre détaillant.
ATTENTION Compte tenu du poids et de la dimension
de ces hottes, et afin de réduire les risques de blessure et
pour ne pas endommager le produit, LEUR INSTALLATION
DOIT ÊTRE EFFECTUÉE PAR DEUX PERSONNES.
AVERTISSEMENT
POUR DIMINUER LES RISQUES
D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE
BLESSURES, SUIVEZ LES CONSIGNES SUIVANTES :
■L'installationetlecâblageélectriquedoiventêtre
effectués par une personne qualifiée et conformément à
tous les codes et toutes les normes applicables, incluant
les règlements concernant les constructions classées
résistantes au feu.
■Lorsquevouseffectuezdesdécoupesouquevouspercez
dans des murs ou des plafonds, n'endommagez pas le
câblageélectriqueoulesinstallationsdesservicespublics.
■Lessystèmesquidisposentdeconduitsd'aération
doiventtoujoursêtreévacuésversl'extérieur.
ATTENTION Pour réduire les risques d'incendie et
permettreuneévacuationdel'airversl'extérieuradéquate,
assurez-vousd'acheminerlesconduitsversl'extérieur.
N'évacuezpasl'airdansdesespacesintra-muraux,dans
le plafond, dans le grenier, dans un vide sanitaire ou dans
le garage.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES
D'INCENDIE, N'UTILISEZ QUE DES CONDUITS EN MÉTAL.

31-2000730 Rév. 0 3
Instructions d'installation
TABLE DES MATIÈRES
Consignes de sécurité............................................................. 2
Dimensions du produit............................................................. 3
Autres pièces fournies............................................................. 3
Outils et matériel nécessaires................................................. 3
Dégagements pour l'installation .............................................. 4
Planification ............................................................................. 4
Déballage ................................................................................ 4
Étape 1 : Déterminer les emplacements d'installation
desconduitsetducâblage ................................................... 5
Étape 2 : Installer la hotte au mur........................................... 6
Étape 3 : Poser la garniture de hotte...................................... 7
DIMENSIONS DU PRODUIT
AUTRES PIÈCES FOURNIES
Ces pièces sont fournies avec la hotte.
OUTILS ET MATÉRIEL NÉCESSAIRES
(Non fournis)
28 po
16 po
22 po
VUE LATÉRALE VUE AVANT
38-5/8 po
48 po
Tournevis Phillips
Lampe torche
Lunettes de sécurité
Perceuse électrique ou à
batterie. Foret de 1/8 po. Foret
de 3/16 po. Tournevis Phillips.
Crayon
Niveau
Escabeau
Ruban à mesurer
Gants de sécurité
Support en bois avec vis
courtes à tête Phillips
2 vis longues plates à carré
conducteur pour fixer le
support en bois au mur
Embout à carré conducteur
2 vis courtes à tête cylindrique Phillips
pour fixer la hotte au support en bois. Il
y a deux vis supplémentaires déjà
installées dans le support en bois.
4 vis moyennes à tête cylindrique
Phillips pour fixer la hotte au mur
1 po = 2,5 cm; 1 pi = 0,3 m

431-2000730 Rév. 0
Instructions d'installation
DÉGAGEMENTS POUR L'INSTALLATION
Cettehotteaétéconçuepourêtreinstalléesurunmur.
Installez cette hotte à au moins 30 po et à au plus 36 po
au-dessus de la surface de cuisson.
Pour cette installation, le conduit d'évacuation de la partie
supérieure de la hotte sera dissimulé dans la retombée de
plafond ou dans l'armoire supérieure.
Pour cette installation, le conduit d'évacuation de la partie
arrière de la hotte passera directement dans le mur.
Planification
Préparatifs relatifs aux conduits d'évacuation
■Révisezattentivementlaméthoded'installationdu
conduit, comme décrite ultérieurement dans les présentes
instructions ainsi que les instructions d'installation pour la
garniture de hotte.
Charpente murale pour un support adéquat
■Cettehotteesttrèslourde.Poursoutenirlahotte,la
charpentemuraledoitêtreadéquate.Lahottedoitêtrefixée
auxmontantsverticauxdumur.
■Ilestfortementrecommandéquelahotteetlagarniturede
hotte soient sur le site d'installation avant la mise en place
finale et la finition du mur. Ainsi, vous pourrez précisément
repérer l'emplacement du conduit et du système électrique.
DÉBALLAGE
REMARQUE : Les espaces de dégagement peuvent
varierenfonctiondutypedehotteetdescodeslocaux.
Vérifiezauprèsdesinspecteurslocauxpourvousassurer
que la norme est applicable.
RETOMBÉE DE PLAFOND OU ARMOIRES SUPÉRIEURES
Installation d'un évent supérieur
30 po MIN.
36 po MAX.
Installation d'un évent arrière
30 po MIN.
36 po MAX.
Coupez les sangles Retirez le dessus Retirez le support Retirez la hotte
1 po = 2,5 cm; 1 pi = 0,3 m

31-2000730 Rév. 0 5
Instructions d'installation
ÉTAPE 1 DÉTERMINER LES EMPLACEMENTS D’INSTALLATION DE LA HOTTE ET
DES CONDUITS
MARQUER L'EMPLACEMENT DU SUPPORT EN BOIS
■ Utilisezunniveaupourtracerl'emplacementdelalignecentrale
de la surface de cuisson. Tracez la ligne jusqu'au plafond.
■ Mesurezladistancedésiréeentrelebasdelahotteetla
surfacedecuisson(30pomin.à36pomax.).
■ Utilisezunniveaupourtracerunelignedroitehorizontaleau
crayon indiquant le bas de la hotte.
■ Àpartirdelaligneindiquantlebasdelahotte,mesurez16po
vers le haut et tracez une autre ligne pour l'emplacement du
support en bois.
■ Àpartirdelaligneindiquantlebasdelahotte,mesurez28po
vers le haut et tracez une autre ligne pour l'emplacement du
dessus de la hotte. Reportez-vous à l'illustration.
16 po
Bas de la hotte
Support
en bois
Haut de la hotte
28 po
POUR UN CONDUIT VERTICAL (droit) :
■Utilisezunniveaupourtracerunelignemédianedubasde
la hotte jusqu'au plafond ou jusqu’à la retombée du plafond.
■Prolongezlalignemédianeversl'avantsurleplafondoula
retombée du plafond.
■Marquezlecentred'untroude8-1/2posurleplafondoula
retombéeduplafond,8-1/2poàpartirdumur.
POUR UNE ÉVACUATION PAR LE MUR ARRIÈRE :
■Mesurez4-3/4poau-dessusdelalignetracéepourle
haut du support en bois. Sur la ligne centrale, marquez
l'emplacementd'untroude8-1/2podediamètre.
EMPLACEMENT DU CÂBLAGE :
■Placezlaboîtedejonctionau-dessusdusupporten
bois et à gauche de la ligne centrale, comme indiqué
dans l'illustration.
Trou de 8-1/2 po
8-1/2 po
Bas de la hotte
Support
en bois
Haut de la hotte
4-3/4 po
Trou de 8-1/2 po
Support en bois
Support
en bois
Haut de la hotte
Placez la boîte de jonction
de la maison ici
2 po
2-3/4 po
7 po
6 po
6 po
1 po = 2,5 cm; 1 pi = 0,3 m

631-2000730 Rév. 0
Instructions d’installation

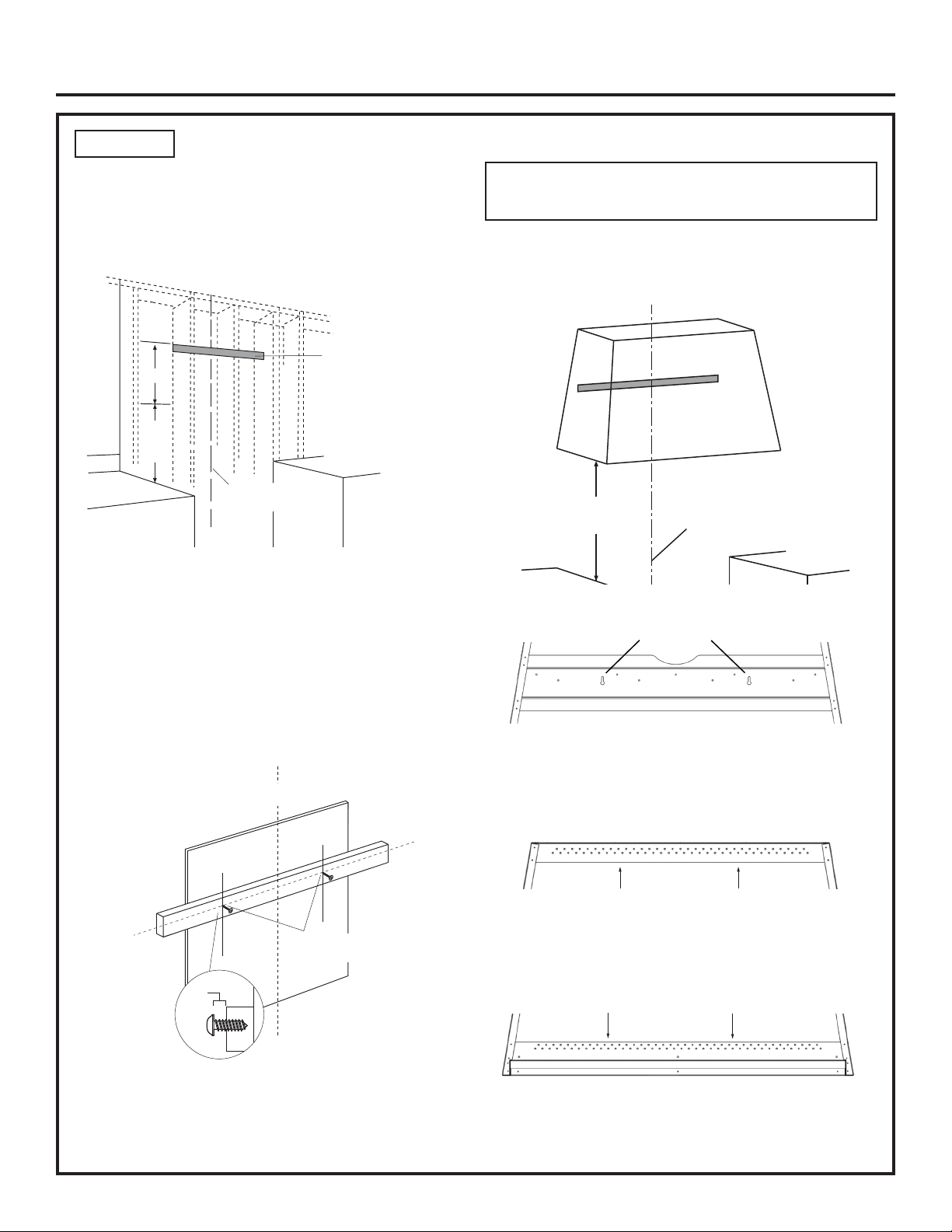

ÉTAPE 2 INSTALLER LA HOTTE AU MUR
Monter le support en bois sur le mur
■Localisezaumoins2montantsverticauxpourlesupport
en bois.
■Centrezlesupportenboisfourni,degaucheàdroite,sous
la ligne marquée à 16 po. Utilisez le trou central du support
en bois pour vous guider.
■Marquezetpercezdeuxtrousde3/16podanslesupporten
boisdefaçonàcequ'ilscorrespondentauxemplacements
des montants.
■Fixezlesupportenboisà2montantsverticauxouplus,à
l'aide de 2 vis longues à carré conducteur fournies.
IMPORTANT : Les vis doivent pénétrer d'au moins 1 po dans les
montantsverticaux.Chanfreinezlestrousdevisdanslesupport.
REMARQUE :Lesdeuxvisdemontagefourniesdoivent
resterdansleuremplacementd'expéditiond'origine.Cesvis
sont positionnées pour s'engager dans les encoches en trou
de serrure à l'arrière de la hotte.
■Ajustezlaprofondeurdesvisdemontagefourniesdansle
supportenboisjusqu'àcequ'ellesdépassentde1/4po.
Cettesailliede1/4popermettradesuspendrelahotte.
IMPORTANT : La charpente doit pouvoir soutenir une
charge de 150 lb (68 kg).
■Placezlahottesurlesupportenbois.Assurez-vousqueles
vis de montage s'engagent dans les encoches en trou de
serrure à l'arrière de la hotte. Serrez les vis. Assurez-vous
que la position de la hotte est la bonne.
■Installez2viscourtessupplémentairespourfixerlahotteau
support en bois.
■Installez2visPhillipsmoyennessurlapartiesupérieure
intérieure de la hotte, dans les montants. Choisissez les
trous appropriés qui s'alignent avec les montants.
■Installez2visPhillipsmoyennessurlapartieinférieure
intérieure de la hotte, dans les montants. Choisissez les
trous appropriés qui s'alignent avec les montants.
30 po
à
36 po
16 po
Support en bois
Ligne
centrale de
l'espace
d'installation
Vis de
montage fournies
Saillie
de 1/4 po
L
C
L
C
Ligne centrale
de l'espace
d'installation
30 po
à
36 po
Fentes en trou de serrure
Choisissez les trous de vis qui s'alignent avec les montants
Choisissez les trous de vis qui s'alignent avec les montants
Choisissez les trous de vis qui s'alignent avec les montants
Choisissez les trous de vis qui s'alignent avec les montants
1 po = 2,5 cm; 1 pi = 0,3 m

31-2000730 Rév. 0 7
Instructions d’installation
ÉTAPE 3 POSER LA GARNITURE DE HOTTE
Consultezmaintenantlesinstructionsd'installationpourlagarnituredehottepersonnalisée(ZVC48)aveclesexceptionssuivantes:
■Ignoreztouteréférenceàlaconstructiond'untoiten
bois personnalisé.
■Ignoreztouteréférenceàladoubluredehotte.Celan'est
pas nécessaire dans le cadre de l'utilisation de cette hotte.
■Pourlaplanificationduconduit,vousaurezbesoinde
consulter ces instructions, car certaines des dimensions
sont différentes.
■Vouspouvezmonteràdistancelacommandepourlahotte
si vous le désirez.
■Omettezl'étape1(Insérerladoubluredehotte).Vous
pouvez jeter la doublure, elle n'est pas nécessaire.
■Commencezàl'étape2:Brancherl'appareilàl'alimentation
électrique.
■Assurez-vousdesuivrelerestedesinstructionsd'installation
delagarnituredehottepersonnaliséepourfixer
correctement la garniture à la hotte.
■Prêtezuneattentiontouteparticulièreàl'étapequiindique
de pousser la garniture fermement vers le haut avant de
poser les vis. Ceci évitera la présence de tout espace
visible entre la garniture et la hotte.
Utilisezlesvisfourniespourfixerlagarnitureàlahotte,comme
indiqué dans les instructions d'installation de la garniture.
1 po = 2,5 cm; 1 pi = 0,3 m

31-2000730 Rév. 0
02-20 GEA
Imprimé aux États-Unis
REMARQUE : Lors de la procédure d'installation décrite dans ce manuel, il est
recommandé de porter des lunettes de sécurité.
REMARQUE : L'amélioration des produits est un effort continu chez Monogram.
Par conséquent, les matériaux, l'apparence et les spécifications peuvent être
modifiés sans préavis.
