MPTent 5m Series User manual

PL Instrukcja montażu PVC Namioty
CZ Montážni instrukce PVC Stan
GB Assembly instruction PVC Tent
tel: [phone]
e-mail: [e-mail]
www.mptent.com
Instrukcja do pobrania na telefon:
Stáhnout montážní návod na telefon:
Download the manual on the phone:
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
1

PL Instrukcja
Wprowadzenie
Gratulujemy zakupu naszego produktu i witamy w firmie MP-TENT. Nasz dział obsługi klienta chętnie udzieli
Państwu odpowiedzi na pytania i cennych wskazówek.
Dzięki nowemu namiotowi mają Państwo możliwość swobodnego planowania wielu działań. Można go
wykorzystać podczas imprezy, jako ochronę przed słońcem, wiatrem, do składowania i w wielu innych celach.
Prosimy o przestrzeganie zamieszczonych poniżej wskazówek. Pozwoli to Państwu dłużej korzystać z naszego
namiotu.
Ważne
Przed użyciem namiotu proszę o uważne przeczytanie instrukcji montażu i przechować ją w celu pózniejszego
wykorzystania.
Bezpieczeństwo
Namiot nie byl testowany pod kątem obciążeń spowodowanych wiatrem i śniegiem, o ile brak jest wyraźnej
wskazówki producenta. Dlatego obciążenia te nie są objęte gwarancją. Prosimy o obserwowanie prognoz pogody,
aby w razie potrzeby odpowiednio wcześniej zabezpieczyć namiot lub zdemontować go.
Ostrzeżenia
Namioty są przeznaczone do użytku tymczasowego i w przypadku niesprzyjających warunków atmosferycznych
należy je zdemontować. Namiot rozstawiać w odpowiedniej odległości od przewodów wodnych, gazowych i
elektrycznych, aby ich nie uszkodzić. Proszę dowiedzieć się od lokalnych dostawców, gdzie przebiegają wszelkie
przewody, aby nie uszkodzićich przy montażu namiotu.
W przypadku używania odpowiednich grzejników (poprosić o radę sprzedawcę) należy je ustawiać w odległości nie
mniejszej niż 1,2 metra od plandeki. Pod żadnym pozorem nie wolno używać otwartego ognia ani grzejników z
otwartym płomieniem, np. parasoli grzewczych, promienników ogrodowych, nagrzewnic gazowych itp.
Osoba rozstawiająca namiot jest odpowiedzialna za jego właściwe przytwierdzenie do podłoża, a tym samym za
bezpieczeństwo. Należy regularnie kontrolować przytwierdzenie namiotu do podłoża, aby zapewnić bezpieczeństwo
namiotu, unikać jego uszkodzenia i chronić innych użytkowników. Prawidłowe przytwierdzenie namiotu do podłoża
wydłuża trwałość jego elementów składowych oraz konstrukcji namiotu jako całości.
Podczas montażu namiotu należy nosić kask, rękawice oraz stabilne buty. Cieżkie elementy metalowe mogą mieć
ostre krawędzie, a zabezpieczenie antykorozyjne powoduje, że mogą być one śliskie.
Podczas opadów sniegu należy regularnie i szybko usuwac zalegający śnieg z plandeki. To samo dotyczy mocnych
opadów deszczu oraz obciążenia plandeki innymi materiałami. Dzieci nie powinny bawić się częściami zapasowymi
namiotu. Elementy te należy odpowiednio zabezpieczyć.
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
2

8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
3
Uwaga!
Do rozstawienia namiotu proszę znaleźć płaski i równy fragment terenu. Proszę używać tylko materiałów
dostarczonych wraz z namiotem. Proszę zwrócić uwagę, czy podłoże nadaje sie do przewidzianego przez Państwa
celu. Namiot nadaje się do użytku także podczas lekkiego mrozu. Plandeki muszą być jednak przedtem
wystarczająco długo składowane w temperaturze przynajmniej 10°C i rozwijane przy tej właśnie lub wyższej
temperaturze. W przeciwnym razie miejsca zgi ęćmoga popękać.
Gumowe pętelki należą do części zużywalnych. W razie zużycia materiału należy je wymienić. W każdym kraju
obowiązują odrębne przepisy dotyczace budowli ruchomych (namiotów) i nieruchomych. W lokalnych organach
władz należy dowiedzieć się, czy rozstawienie namiotu wymaga uzyskania pozwolenia. W niektórych krajach
decyduje o tym wielkosć namiotu. Plandeki nie powinny mieć kontaktu z żadnymi przedmiotami o ostrych
krawedziach.
Przed pierwszym uzyciem

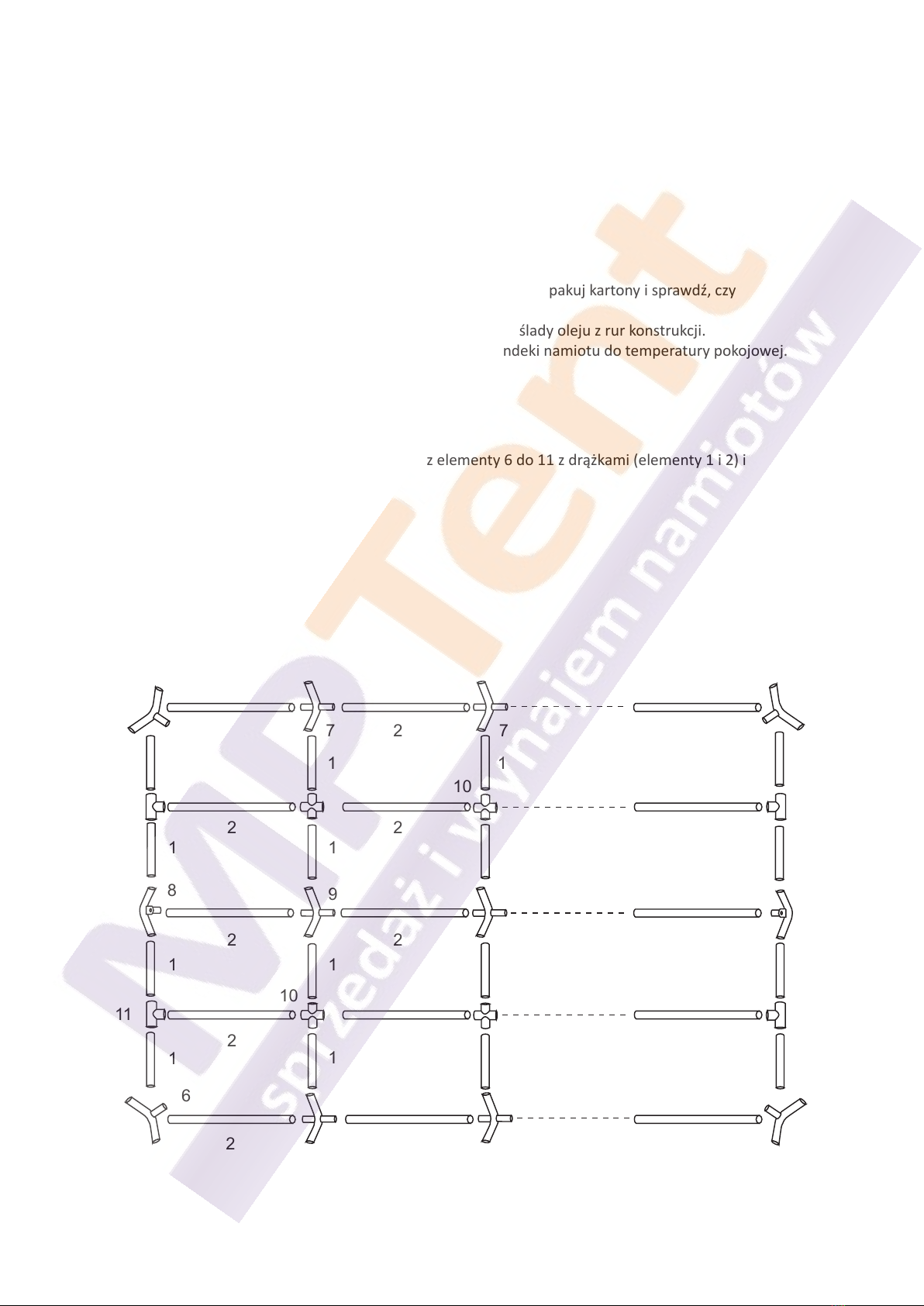

Proszę rozpakować kartony i sprawdzić na podstawie załączonej listy załadunkowej, czy wszystkie części zostały
dostarczone.
Części metalowe zostały pokryte przez producenta cienką warstwą smaru. Może się zdarzyć, że na niektórych
częściach smaru jest zbyt wiele. Wówczas należy ściereczką usunąć nadmiar smaru. Przepraszamy za to
utrudnienie. Na pierwszy montaż należy zarezerwować sobie trochę więcej czasu. Zasady rozstawiania namiotu są
proste. Proszę wspomagać się rysunkową instrukcją poszczególnych kroków montażu.
Połączenia śrubowe rur z łącznikami należy wykonać ręcznie za pomocą klucza imbusowego lub automatycznej
wkrętarki ustawionej maks. na poziom 2, aby uniknąć zużycia materiału.
Czyszczenie i przechowywanie
Do czyszczenia plandek proszę nie używać agresywnych środków czyszczących. Najlepsza do tego celu jest woda o
lekkim odczynie alkalicznym. Namiotu nie wolno składać i pakować, gdy jest wilgotny. Najpierw należy go dokładnie
wysuszyć. Nie wolno dokonywać żadnych zmian konstrukcji metalowej namiotu, np. przyłączać i/lub przyspawać
dodatkowych obciążeń, żłobić rowków i/lub dokonywać innych zniekształceń.
Proszę ostrożnie obchodzić sie z poszczególnymi elementami namiotu. Podczas demontażu proszę skorzystać
ponownie z listy załadunkowej i sprawdzic kompletność, aby uniknąć problemów przy następnym montażu.
Podczas magazynowania namiotu w suchym miejscu proszę nie kłaść na nim żadnych innych przedmiotów.
Ochrona środowiska
Po zakończeniu okresu użytkowania proszę nie wyrzucać namiotu lub jego elementów do zwykłych śmieci, lecz
poddac go przepisowemu recyklingowi. W razie wątpliwości proszę zwrócić sie do producenta. Chętnie pomożemy
Państwu, aby prawidłowo zutylizować namiot, przyczyniajac się w ten sposób do ochrony środowiska.

8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
4
CZ Bezpečnostní upozornění
Úvod
Blahopřejeme vám k nákupu vašeho nového stanu. V případě dotazů se můžete kdykoliv obrátit na tým našeho
zákaznického servisu nebo na některého z našich autorizovaných prodejních partnerů.
Stan nyní můžete flexibilně využívat: na oslavy, prostě jako ochranu před slunečním svitem, jako přístřešek, na
skladování atd.
Mějte prosím na pamě následující upozornění, abyste ze stanu dlouho měli užitek a potěšení.
Důležité
Před použim stanu si pozorně přečtěte návod k sestavení a návod uschovejte pro pozdější použi.
Bezpečnost
Stan nebyl testován na větrnou a sněhovou zátěž. V těchto ohledech nemůžeme poskytnout žádné záruky.
Dbejte v takových případech předpovědi počasí, abyste stan mohli podle potřeby včas zabezpečit a/nebo rozebrat.
Výstražná upozornění
Stany mají sloužit pro dočasné ubytování a měly by se při nepříznivém počasí rozebrat.
Vždy prosím dodržujte dostatečnou vzdálenost od hadic a vedení plynu či elektřiny. Abyste po této stránce
předešli škodám, informujte se prosím u místních úřadů.
Při použi vhodných topných těles (potřebné informace získáte ve specializovaném obchodě) je třeba dodržet
vzdálenost minimálně 1,2 m od jakéhokoliv plachtového materiálu. V žádném případě byste ve stanu neměli
rozdělávat otevřený oheň a používat ohřívače s otevřeným plamenem.
Osoba, která stan staví, zodpovídá za přiměřené ukotvení, a m za bezpečnost stanu. Ukotvení se musí pravidelně
kontrolovat, aby vždy byla zajištěna bezpečnost stanu, aby se předešlo poškození stanu a aby nebyly ohroženy osoby
v okolí. Správným ukotvením se zvyšuje životnost jednotlivých dílů i stanu jako celku.
Při sestavování stanu vždy noste helmu, rukavice a stabilní obuv. Těžký kov může mít ostré hrany a v důsledku anko-
rozního ošetření může být naolejovaný.
Při sněžení je nezbytné dbát na to, aby sníh byl z plachty pravidelně a včas odstraňován. Totéž pla při silných dešťových
srážkách či zažení jinými materiály.
Náhradní díly skladujte tak, aby nebyly dostupné dětem.

8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
5
Pozor!
Dbejte na to, aby podklad byl vhodný pro vaše účely použi. Vyberte pro stan rovný podklad. Používejte pouze dodané
materiály. Nedotýkejte se plachet a neupravujte je ostrými předměty.
Gumové smyčky jsou součás podléhající rychlému opotřebení. Při únavě materiálu je třeba je vyměnit. Stan je vhodný
pro používání také při mírně záporných teplotách. Plachty se však musejí dostatečně dlouho skladovat při minimálně
10 °C a při této nebo vyšší teplotě se musejí rozprostřít. Jinak mohou na přehybech vzniknout zlomy.
Každá země má vlastní předpisy pro budování mobilních stanů a nemobilních staveb. Zda pro váš účel použi jsou
případně zapotřebí nějaká povolení, zjiste na místním úřadě. V mnoha zemích je pro případné povolení rozhodující
velikost stanu.
Před prvním použim
Vybalte krabice a podle seznamu obsahu balení se přesvědčte, zda nechybí žádné díly. Kovové díly jsou výrobcem
chráněny tenkým olejovým lmem. Může se stát, že některé díly budou naolejované příliš. V takovém případě prosím
vezměte hadřík a olej setřete. Prosíme za prominu.
Na první sestavování stanu si nechte o něco více času. Při každém dalším sestavování bude postup rychlejší. Princip se-
stavení je jednoduchý. Dbejte našich vyobrazení jednotlivých kroků. Trubky se spojovacími prvky prosím sešroubujte
pomocí inbusového klíče nebo pomocí bateriového šroubováku max. na úrovni 2. Šetřete materiál.
Čištění a skladování
K čištění plachet nepoužívejte agresivní čiscí prostředky. Stačí použít lehký mýdlový roztok. Stan by se neměl skládat
a balit v mokrém stavu. Uchovávejte stan suchý. Neprovádějte žádné úpravy kovových tyčí: ať už přistavěním a/nebo
přivařením jiných materiálů, tvorbou zářezů a/nebo deformacemi materiálu.
Zacházejte s jednotlivými díly obezřetně. Při rozebírání opět použijte seznam obsahu balení a zkontrolujte, zda žádné
součás nechybí, aby při příšm sestavování bylo opět vše k dispozici.
Při skladování stanu rovněž dbejte na to, aby na něm neležely žádné další předměty.
Životní prostředí
Přispějte k ochraně životního prostředí: Nevyhazujte stan ani jeho čás do komunálního odpadu. Doneste je k recyk-
laci na ociální sběrné místo nebo se obraťte na výrobce, příp. autorizovaného prodejce.
Záruka a zákaznický servis
Budete-li potřebovat další informace nebo pokud se vyskytnou problémy, napište prosím e-mail na
adresu [email protected].

8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
6
GB Assembly Instruction
Introductio
Congratulations on the purchase of your new product and welcome to MPTENT. Our customer service department
or authorised sales representative will be happy to answer your questions and give any valuable instructions.
Your new tent will give you freedom to plan many acvies. It can be used at a party, to screen you from the sunlight,
as a shelter, for storage and in many other ways.
Please observe the instrucons provided below in order to extend the useful life of your tent.
Important
Please read these assembly instrucons before usage of the tent and keep it for future reference.
Safety
The tent was not tested for wind and snow loads, unless that is clearly indicated by the manufacturer. Therefore, these
loads are not covered by guarantee. Please watch the weather forecasts to be able to properly protect or disassemble
the tent before problems appear.
Warnings
1. Tents are intended for temporary accommodaon and should be taken down in adverse weather condions.
2. Always be sure to keep sucient distance to hoses as well as gas and power lines to avoid possible damage.
Please check the area for power cables and gas lines. Ask your local autority for further informaon to avoid
damages.
3. When using suitable heaters (available e. g. in specialist shops), keep a minimum distance of 1.2 m to tarp
material. Open re or heaters with open ames such as pao heaters, umbrella heaters, gas heaters etc.
should not be used in any case.
4. The person seng up the tent is responsible for adequately securing it to ensure its safety. Please check
the anchoring constantly to avoid damages. A stabil anchoring can extend the endurance of the tent.
5. Please wear head protecon, gloves and solid shoes. The heavy metal parts could have sharp edges
and could be oily because of rust prevenon treatment.
6. Please make sure that there is no permanent snow load. It should be removed right away. The same applies
for rain and other forms of load.
Children should not play with the spare parts of the tent. These components must be adequately protected.
Please nd a at and even ground base to pitch the tent. Only those materials provided with the tent can be used.

8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
7
Caution
Please check whether the ground base is suitable for your purpose. The tent can be used also during temperatures a
few degrees below zero. However, prior to such use, the tarp material must be stored in temperature of at least 10 °C
for a suciently long me, and then unwrapped at such, or higher temperature. Otherwise, the material may break
at points of folds.
Each country has separate regulaons regarding movable structures (tents) and unmovable structures. Please ask
your local authories whether a permission be obtained to pitch the tent. In some countries this depends on the size
of the tent. The tarps should not come into contact with any objects with sharp edges.
Before fi st usage
Please unpack the cartons and check against the packing list enclosed whether all parts have been delivered.
Metal parts have been covered by a thin lm of lubricant in the manufacturer‘s plant. Some parts may have more
than the ordinary amount of lubricant on them. In such case, use a cloth to remove excess lubricant. Please excuse
us for that.
The screws joining the pipes with connectors must be ghtened manually, using a hexagon key or an automac screw
driver, set at a max. level 2, to avoid material wear.
Cleaning and storage
Please do not use agressive chemicals to clean the tarp material. The best cleaning agent is water with slightly alkaline
reacon. The tent should not be folded and packed when wet. First dry it thoroughly.
Do not make any modicaons of the metal structure of the tent, such as for example, connecng and/or welding
addional loads, making grooves and/or any deformaons.
Please be careful when handling individual components of the tent. During disassembly, please use the lopacking list
again to check the possible missing parts, so as to avoid problems with next assembly.
Enviroment
After the end of usage, please do not dispose of the tent or any of its components with ordinary garbage, but
recycle it. If in doubt, please ask the manufacturer. We will be happy to help you recycle the tent correctly.
Guarantee and customer services
If you need any information or have any problems, please contact us at the following email address:
[email protected], or contact MPTENT.

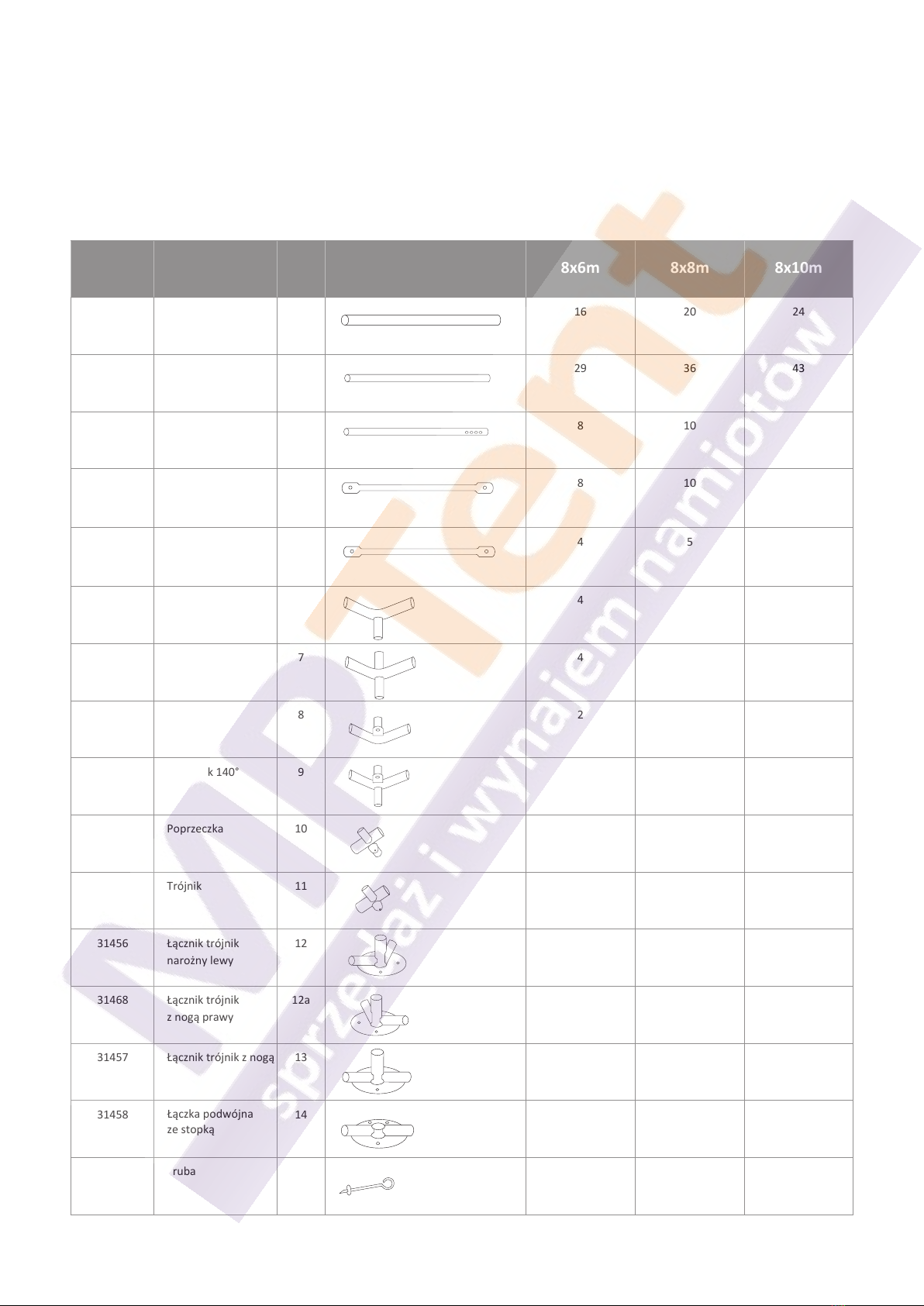

Nr
artykułu
Opis ID
Nr.
8x6m 8x8m 8x10m
31476 Rura 1972 mm
38-38
1 16 20 24
31108 Rura 1930 mm
38-38
2 29 36 43
31461 Rura 1895 mm
38-38 z otworami
38 10 12
31149 Rura 2005 mm
z podstawą
dachową poziomą
4 8 10 12
31150 Rura 735 mm
z podstawą
dachową poziomą
5 4 5 6
31110 Trójnik 110° 6 4 4 4
31111 Czwórnik 110° 7 4 6 8
31470 Trójnik 140° 8 2 2 2
31471 Czwórnik 140° 9 2 34
31472 Poprzeczka 10 4 6 8
31473 Trójnik 11 4 4 4
31456 Łącznik trójnik
narożny lewy
12 2 2 2
31468 Łącznik trójnik
z nogą prawy
12a 2 2 2
31457 Łącznik trójnik z nogą 13 4 6 8
31458 Łączka podwójna
ze stopką
14 6 6 6
30044 Śruba 15 4 4 4
Zawartość / Obsah / Contents
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
16

Arkel
Nr. Beschreibung ID Nr. 8x6m 8x8m 8x10m
30046 Szpilka 6x180 mm 16 4 4 4
30047 Szpilka 4x160 mm 17 36 42 48
31106 Śruba 50 mm z
nakrętką
18 106 132 158
30384 Śruba 30 mm 19 16 20 24
30052 Nakrętka 20 16 20 24
31459 Klucz imbusowy 21 1 1 1
30430 Łącznik gumowy
14 cm
22 124 144 164
30429 Łącznik gumowy
5 cm
23 34 34 34
30050 Odciągi 3 m 24 4 4 4
30051 Hak dachowy 25 8 10 12
Dach 26 1 1 1
Ściana boczna 27 6 8 10
Front 28 2 2 2
Zawartość / Obsah / Contents
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
17

Arkel
Nr.
Beschreibung ID
Nr.
8x12m 8x14m 8x16m
31476 Rura 1972 mm
38-38
1 28 32 36
31108 Stange 1930 mm
38-38
2 50 57 64
31461 Stange 1895 mm
38-38 mit Löchern
314 16 18
31149 Stange 2005 mm
Dachstrebe
horizontal
4 14 16 18
31150 Stange 735 mm
Dachstrebe
verkal
5 7 8 9
31110 3er Eckverbinder
110°
6 4 4 4
31111 4er Verbinder 110° 7 10 12 12
31470 3er Eckverbinder
140°
8 2 2 2
31471 4er Verbinder 140° 9 5 6 7
31472 Kreuzstück 10 10 12 14
31473 T-Stück 11 4 4 4
31456 3er Eckverbinder-
Fuß links
12 2 2 2
31468 3er Eckverbinder
Fuß rechts
12a 2 2 2
31457 3er Verbinder Fuß 13 10 12 14
31458 2er Verbinder Fuß 14 6 6 6
30044 Schraubhaken 15 4 4 4
Zawartość / Obsah / Contents
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
18

Arkel
Nr. Beschreibung ID Nr. 8x12m 8x14m 8x16m
30046 Erdnagel 6x180
mm
16 14 16 18
30047 Erdnagel 4x160
mm
17 54 60 72
31106 Schraube 50 mm
mit Flügelmuer
18 184 210 236
30384 Schraube 30 mm 19 28 32 36
30052 Flügelmuer 20 28 32 36
31459 Inbusschlüssel 21 1 1 1
30430 Gummischlaufe
14 cm
22 184 204 224
30429 Gummischlaufe
5 cm
23 34 34 34
30050 Spannleine 3 m 24 4 4 4
30051 Dachhaken 25 14 16 18
Dach 26 1 1 1
Seitenwand 27 12 14 16
Endwand 28 2 2 2
Zawartość / Obsah / Contents
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
19

1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
22
2
22
2
22
2
22
6
6
8
7
7
9
7
7
9
6
6
8
10
10 10
11
11
11
11
2
22
5
4
4
2
2
2
11
10
7
6
8
9
1
1
PL
Instrukcja montażu
Znajdź płaską powierzchnię do rozstawienia namiotu. Rozpakuj kartony i sprawdź, czy
zawierają one wszystkie wymienione elementy.
Przed rozpoczęciem montażu, usuń śćiereczką lekkie ślady oleju z rur konstrukcji.
Przy niższych temperaturach polecamy ogżanie plandeki namiotu do temperatury pokojowej.

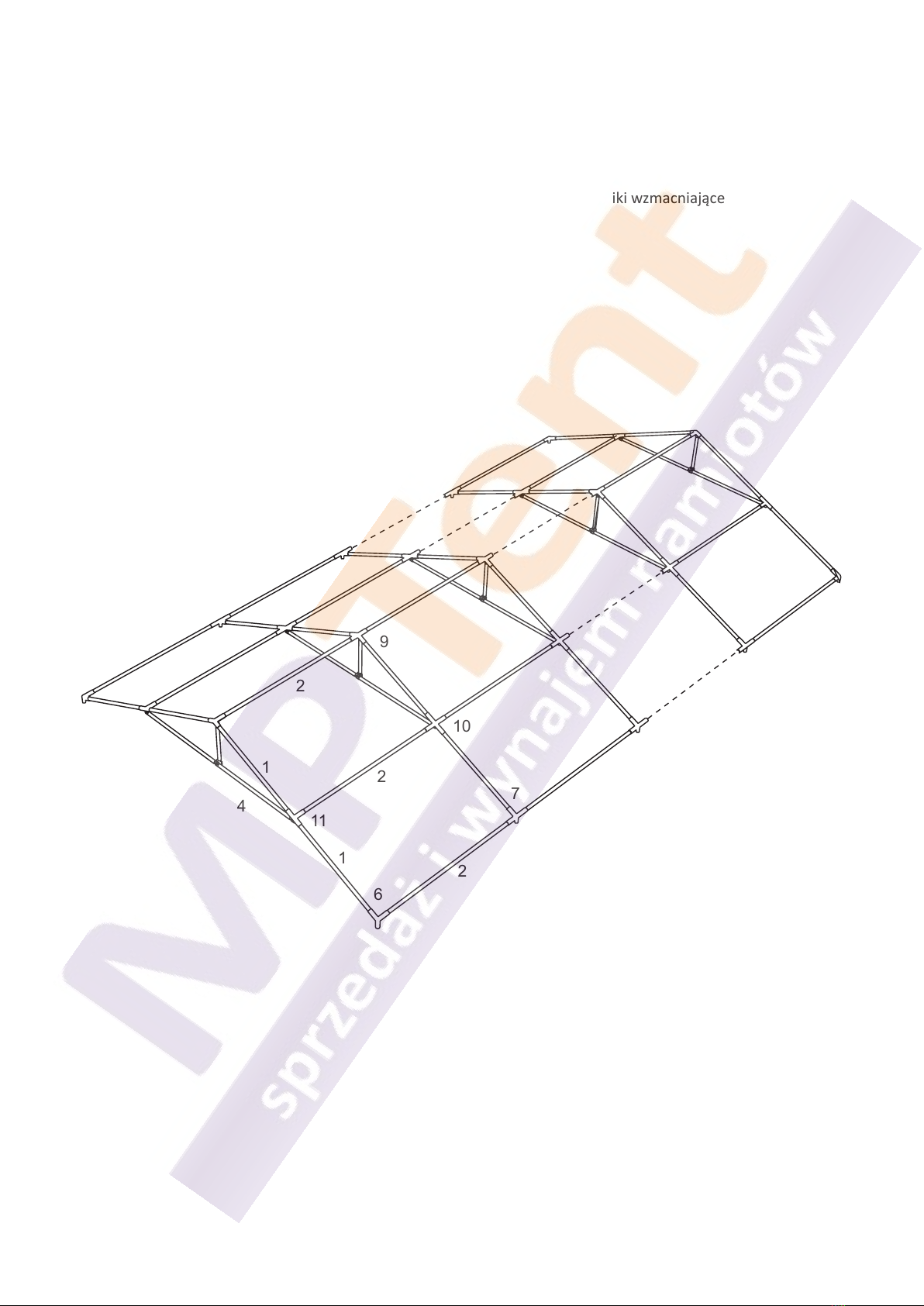

Zmontuj ramę dachu. W tym celu połącz elementy 6 do 11 z drążkami (elementy 1 i 2) i
dokręć je mocno śrubami.
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
20

2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
222
222
222
222
6
6
8
7
7
9
7
7
9
6
6
8
10
10 10
11
11
11
11
5
4
4
2
2
2
11
10
7
6
8
9
1
1
Za pomocą śrub (19) i nakrętek skrzydełkowych (20) zamocuj wsporniki wzmacniające
(elementy 4 i 5).
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
21

3
3
3
3
3
3
3
22

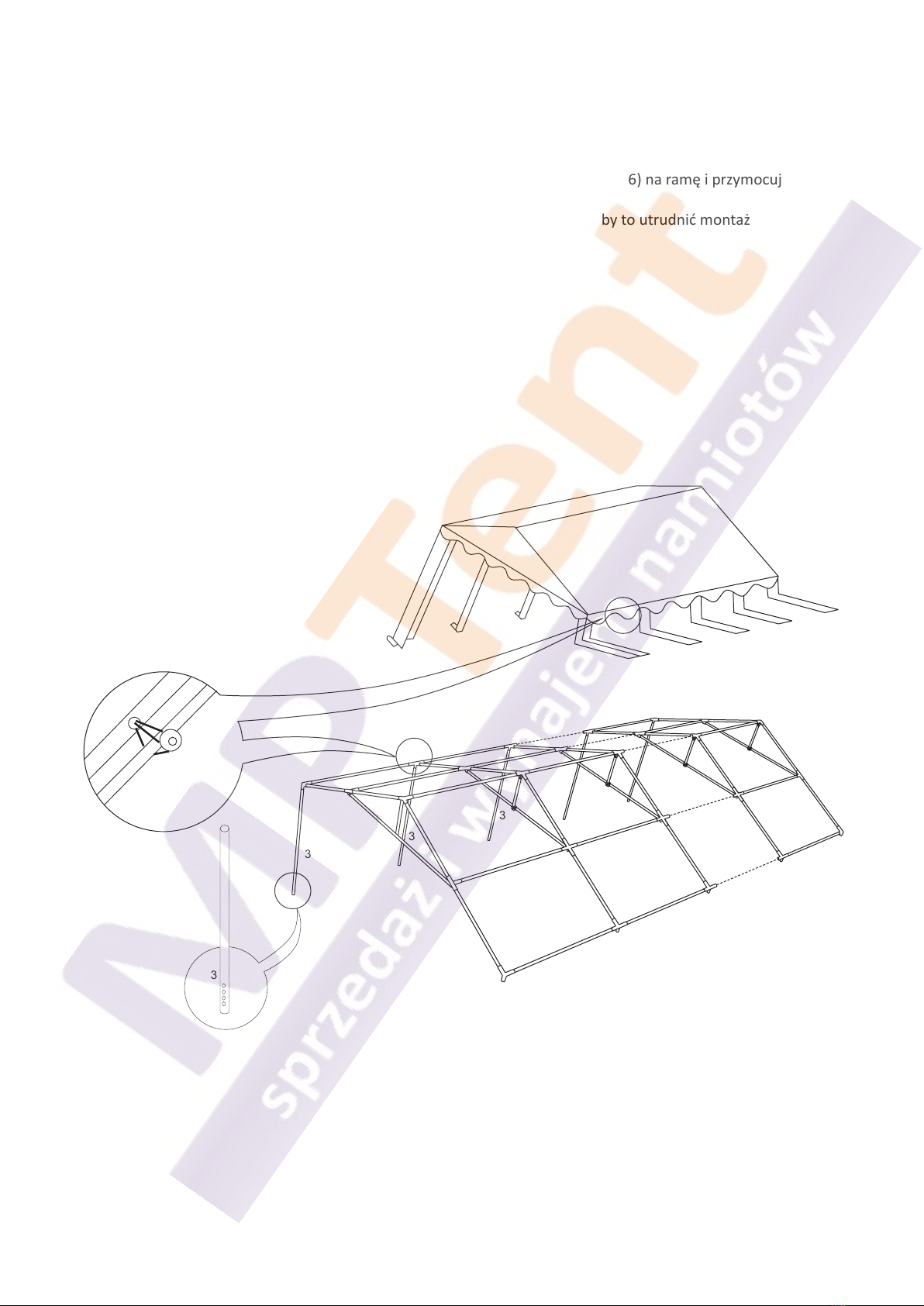

Podnieś jedną stronę stelażu namiotu i zamocuj nogi (3). Nałóż dach (26) na ramę i przymocuj
go za pomocą gumowych pętelek (22).
Uważaj, aby pętelki nie były za bardzo naprężone, ponieważ mogłoby to utrudnić montaż
drugiej strony namiotu.
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
22

4
14
2
2
2
13
13
2
2
2
18
16
25
3
12a
2
14
14

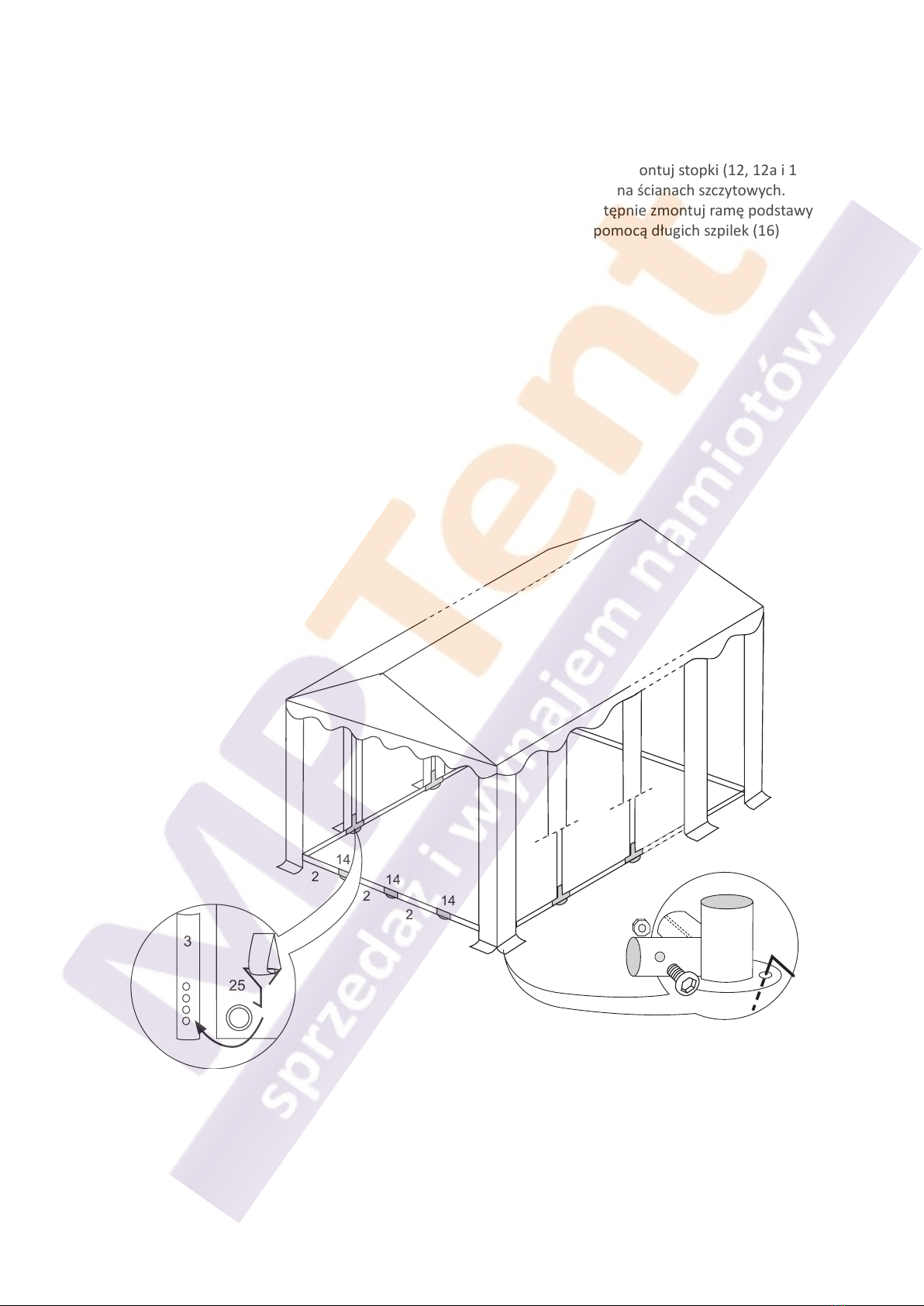

Po przeciwnej stronie namiotu zamontuj nogi a na ich dolnym końcu zamontuj stopki (12, 12a i 13).
Nogi namiotu postaw prostopadle aby uniknąć wiekszego napreżenia na ścianach szczytowych.
Szlui dachu przymocuj do drążków (3) za pomocą haków (25). Następnie zmontuj ramę podstawy
namiotu, używając odpowiednich drążków (2) i łączników (14). Za pomocą długich szpilek (16)
zamocuj stopki do podłoża.
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
23

5
17
22
22
15
23

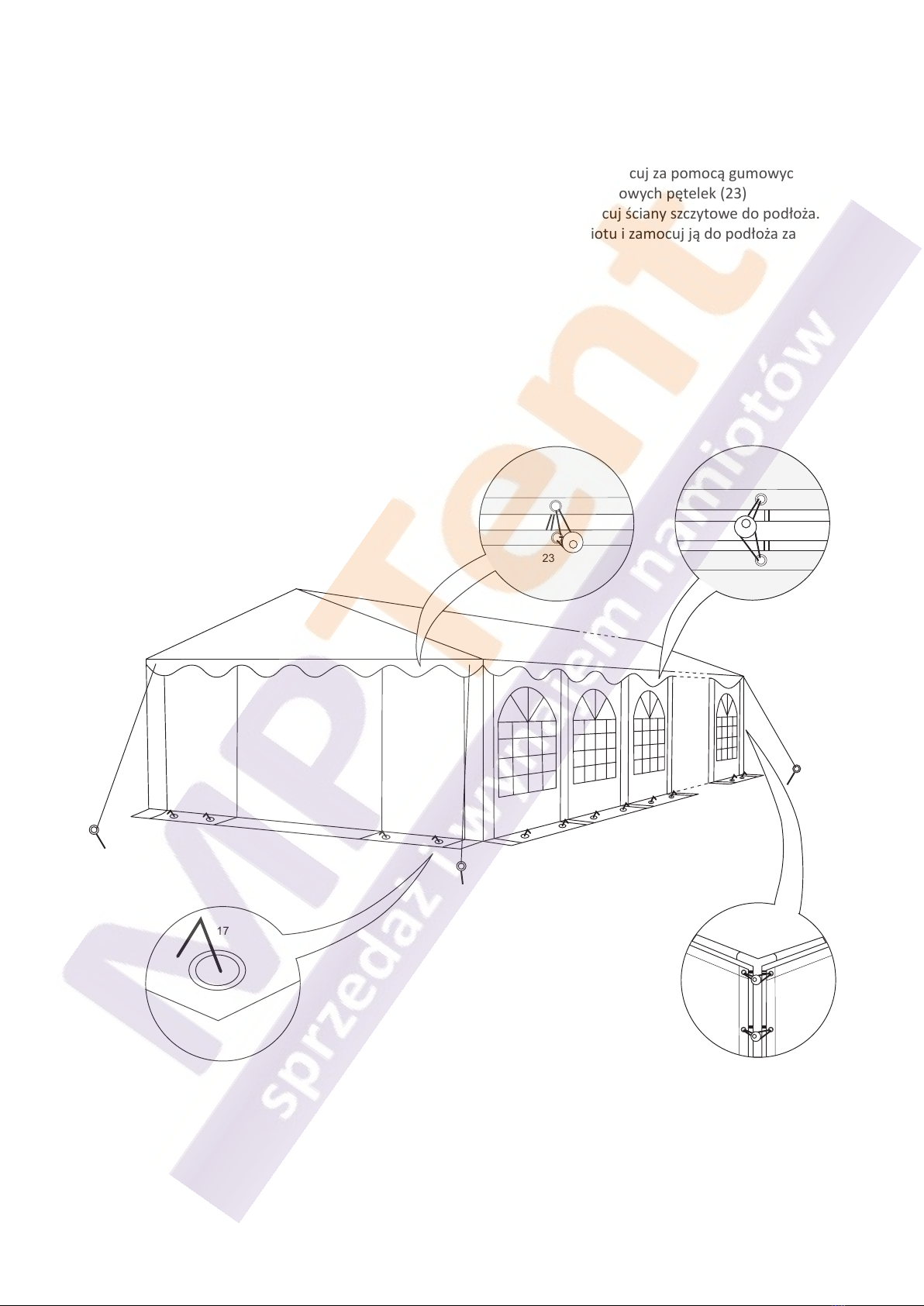

Rozłóż ściany boczne (27) i ściany szczytowe (28). Ściany boczne zamocuj za pomocą gumowych
pętelek (22) do stelaża a ściany szczytowe za pomocą krótszych gumowych pętelek (23)
bezpośrednio do dachu. Za pomocą krótszych szpilek (17) przymocuj ściany szczytowe do podłoża.
Naciągnij linkę naciagową, która odchodzi od każdego rogu namiotu i zamocuj ją do podłoża za
pomocą wkręcanego haka.
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
24

CZ
Návod k použi
Vyhledejte rovný poklad, na nějž stan umíste. Vybalte kartony a zkontrolujte, zda obsahují
veškeré zde uvedené díly. Před montáží otřete hadříkem z trubek zbytky tenké olejové vrstvy.
V chladnějším počasí doporučujeme nechat stanovou plachtu nejprve dosáhnout pokojové teploty.
Složte rám střechy: díly 6 až 11 namontujte na tyče (díly 1 a 2) a důkladně je připevněte pomocí
šroubů.
Pomocí šroubů (19) a křídlových mac (20) připevněte zesilovací výztuhy (díly 4 a 5).
Nadzdvihněte jednu stranu kostry stanu a nasaďte na ni nohy (3). Položte na rám střechu (26)
a připevněte ji pryžovými smyčkami (22).
Dejte pozor, abyste pryžové smyčky nenapnuli příliš, a nezžili si tak instalaci druhé strany.
Nasaďte nohy na prolehlou stranu a na spodní konec namontujte patky (12, 12a a 13). Nohy stanu
prosím postavte do svislé polohy, aby nedošlo k nadměrnému napě štových stěn. Střešní lemy
připevněte k tyčím (3) pomocí háčků (25). Spodní rám následně doplňte příslušnými tyčemi (2)
a spojkami (14). K připevnění patek k zemi použijte dlouhé hřeby do země (16).
Rozprostřete boční (27) a koncové stěny (28). Boční stěny připevněte pryžovými smyčkami (22)
ke kostře, koncové stěny pak krátkými pryžovými smyčkami (23) přímo ke střeše. Pomocí krátkých
hřebů do země (17) připevněte koncové stěny k zemi. Napínací šňůra se natahuje z každého rohu
stanu ak zemi se kotví pomocí šroubovacího háčku (15).
1
2
3
4
5
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
25

Instrucons
Select a at surface for the tent. Unpack the boxes and check if all listed parts are included.
with a cloth. In colder weather condions we suggest to bring the roof to room temperature
before installing.
Assemble the roof frame by mounng parts 6 to 11 on the pipes (parts 1 and 2).
Use the screws to aach the parts.
Aach the reinforcement braces (parts 4 and 5) using screws (19) and wing nuts (20).
Li one side of the tent frame and aach the legs (3). Place the roof (26) onto the frame and
use the bungees (22) to fasten it.
Be sure not to put too much tension on the bungees in order not to make aaching the
other side more dicult.
Aach the legs on the other side and install the feet (12, 12a and 13) at the boom. Make sure, that
the leg pipes are in vercal posion, to avoid overtenon on the endwalls.Aach the side covers
to the pipes (3) using hooks (25). Complete the boom frame with the required pipes (2) and
connector (14). Use the long ground pegs (16) to fasten the legs to the ground.
Unfold the side walls (27) and the end walls (28) and aach the side walls to the frame using
the bungees (22). Aach the end walls directly to the roof using the short bungees (23).
Use the short ground pegs (17) to fasten the end walls to the ground. The guy rope runs
from every corner of the tent and is braced using the screw hooks (15).
GB
4
1
2
3
5
8m seria/série/series
8x6m, 8x8m, 8x10m, 8x12m, 8x14m, 8x16m
26
