MR MESSKO MPREC User manual

使用说明书/Operating Instructions
MESSKO®MPreC® TEST BENCH
BA 3451814/00 ZH-EN . MESSKO INSTRUMENTS
MESSKO®MPreC® 试验台

BA 3451814/00 ZH-EN2

BA 3451814/00 ZH-EN 3
目录/Contents
目录
1 安全 ...................4
1.1 安全提示 .................4
1.2 按规定使用 ................4
1.3 设备操作提示 ...............4
2 产品说明 .................5
2.1 供货范围 .................5
3 调试 ...................6
4 运行 ...................8
5 维护和服务 ............... 12
6 技术数据 ................ 14
7 附录 .................. 15
7.1 尺寸 .................. 15
7.2 测试证书 ................ 16
请妥善保管，以备将来参考！
  提 示
本使用说明书中包含的信息可能与交付的设备稍有
差异。
保留更改的权利。
Please keep this manual for future reference!
NOTE
Data contained herein may differ in details from the
equipment delivered.
We reserve the right to make alterations without
notice.
Contents
1 Safety ...............................17
1.1 Safety notes ..........................17
1.2 Intended use ..........................17
1.3 Notes for operation of the device ..........17
2 Product description .....................18
2.1 Scope of supply........................18
3 Commissioning ........................19
4 Operation ............................21
5 Maintenance and service ................25
6 Technical data .........................27
7 Appendix .............................28
7.1 Dimensions ...........................28
7.2 Testcerticate .........................29

BA 3451814/00 ZH-EN4
1 安全
1 安全
1.1 安全提示
从事本设备的安装、调试和运行工作的所有人员必须
- 具有足够的专业资格，
- 严格遵守本使用说明书。
违章操作或错误使用可能导致
-危及人身安全，
-损坏本设备和用户的其它财产，
-降低本设备的工作效率。
本使用说明书包括下列提示，以强调重要的注意事项。
  提 示
表示针对某具体事项的重要说明。
1.2 按规定使用
Messko®MPreC®试验台测试并记录油浸式变压器上压力
释放阀在拆卸状态下的准确性和功能安全性。
调试设备前，必须注意并遵守铭牌上和使用说明书中规
定的使用限值。
1.3 设备操作提示
用户必须遵守所在国家和地区的事故预防条例。
特别要注意的是，如果要操作的部件是带电部件，即
接触其会产生危险的部件，必须将其断电或避免直接
接触。
安装时必须遵守下列规定。
警告
表示针对人身安全的特殊危险。忽视该提示可能造
成重伤或死亡。
 注意
表示针对本设备或用户其它财产的危险。另外不排
除可能危害人身安全。
  注 意
设备的安装、电气连接、调试和维护必须由合格的
专业人员严格遵照本使用说明书来进行。
操作人员应保证按照规定使用本设备。
为安全起见，事先未经MESSKO的同意不得擅自以
及违规进行安装、电气连接、调试和运行操作！

BA 3451814/00 ZH-EN 5

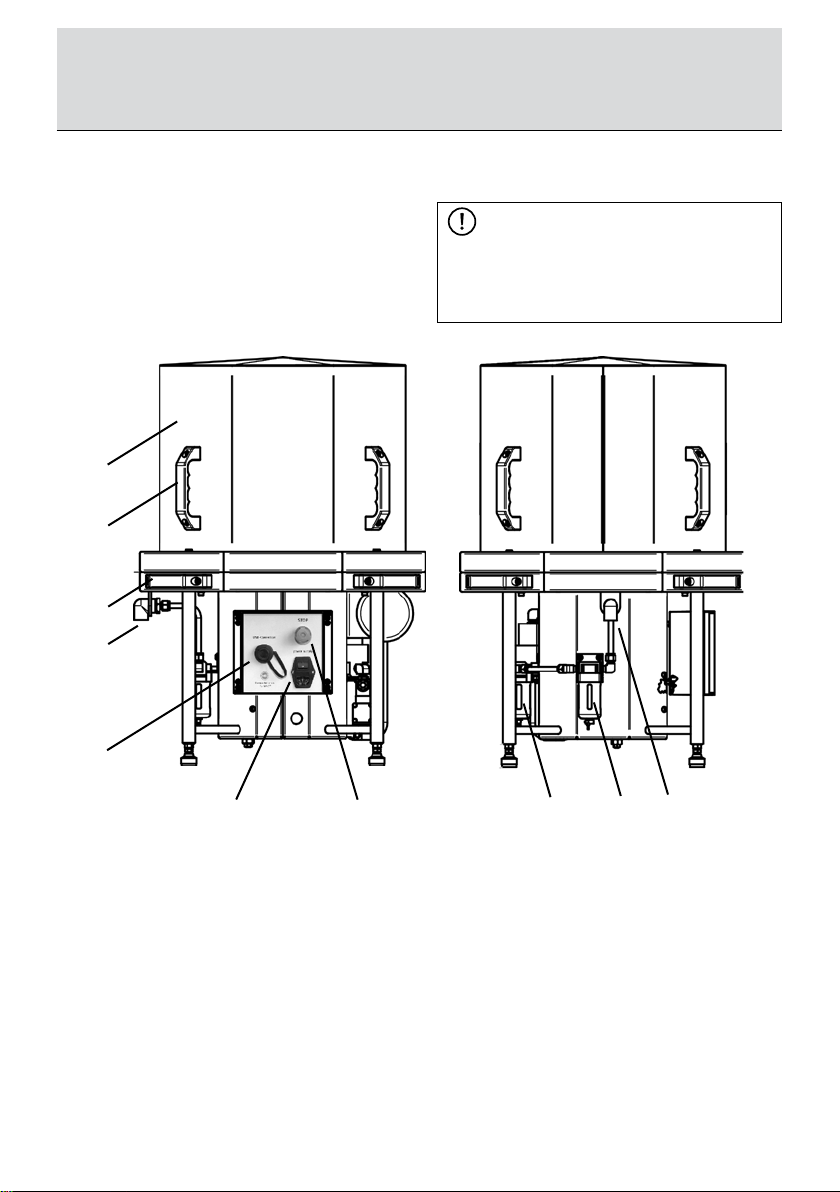

2 产品说明
2 产品说明
MESSKO®MPreC®试验台测试并记录油浸式变压器上压力
释放阀在拆卸状态下的准确性和功能安全性。
移动试验台是用于调试、运行和维护变压器的检测设
备。
1
4
5
67 8 94
2
3
1保护罩
2手柄（保护罩上有4个）
3手柄（底部有4个）
4压缩空气接口G1/2“
5USB接口
6电源接口
7急停按钮
8主过滤器（压缩空气）
9预过滤器（压缩空气）
2.1 供货范围
1x MESSKO®MPreC®试验台（含保护罩）
1x MESSKO®MPreC®试验台软件
1x USB2.0A型到B型线缆
1x 使用说明书
1x 带IEC插头的电源线
  提 示
MESSKO®MPreC®试验台只适用于法兰有六个安装
孔，且安装孔中心距为235mm的压力释放阀。

BA 3451814/00 ZH-EN6
3 调试
说明 图
1请将MPreC®试验台放在平坦的水平面
上。
2两个人从MPreC®试验台底部向上提起保
护罩并将其放在安全的位置。
3通过现有的G1/2“接口连接压缩空气供
应。
3 调试
 注意
进给的压缩空气的压力必须在4bar和10
bar之间。
将压缩空气供应（压缩空气瓶、空气压缩机
等）安全连接到现有压缩空气接口时，必须
遵守所在国家或地区的规定。
 警告
请确保试验台底部稳定，不会滑动或倾斜。
  提 示
必须使用符合ISO8573-1:2001(E)质量
等级2.2.4（无尘、无油、无水）的干净
的压缩空气。
 注意
建议由两人从试验台底部抬起保护罩。
 注意
建议由两人或多人抬起试验台并将其放到正
确位置（重量约为50kg）。

BA 3451814/00 ZH-EN 7
说明 图

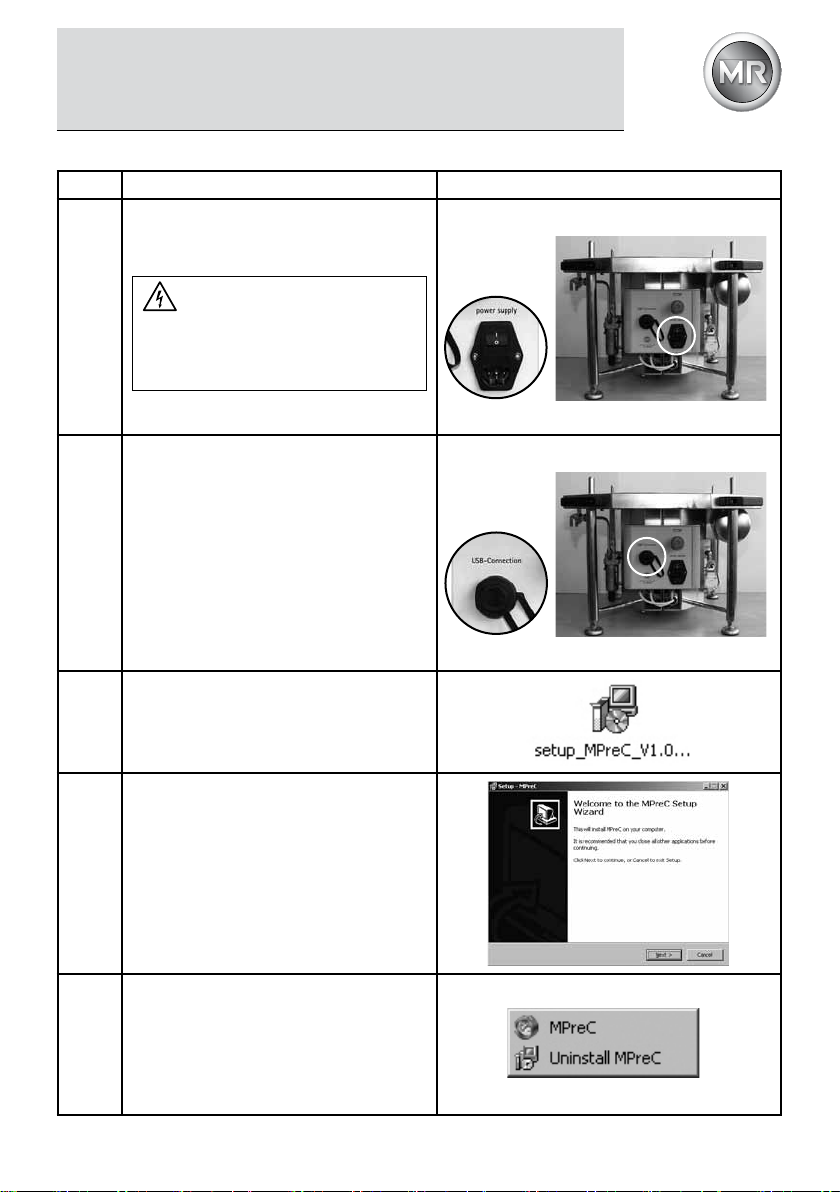

4用随附的电源线连接电源并打开设备。
5通过USB接口和随附的USB线缆与您的
PC或笔记本电脑之间建立数据连接。
6启动随附CD中的MESSKO®MPreC®试验
台安装程序。要求的操作系统是含有SP3
的MicrosoftWindowsXP或更新的MS
Windows版本。
7按照安装向导中的指导操作。
8如果安装成功，则可以通过创建的MPreC
程序图标启动该软件。
必要时可以通过“UninstallMPreC”（卸
载MPreC）将其卸载。
3 调试
 警告
户外使用时，如有必要，请根据天气采取
适当的保护。

BA 3451814/00 ZH-EN8
4 运行
4 运行
说明 图
1请取下要测试的压力释放阀的保护罩。
2用M12螺栓和垫圈通过安装法兰上的6
个孔将压力释放阀安装在试验台上。安装
时必须在设备下方安装一个安装密封件。
3用六个M12螺栓和六个垫圈将压力释放阀
拧紧在MPreC试验台的支承板上。
提示
确保压力释放阀的法兰，特别是安装密封
件无脏污。
 注意
请确保M12固定螺栓的长度不超过压力释
放阀的法兰厚度再加15mm（紧固板螺纹
长度）。
  提 示
安装压力释放阀时请注意制造商的说明。

BA 3451814/00 ZH-EN 9
说明 图
4两个人将保护罩放置在MPreC试验台上。
注意不要碰到压力释放阀的信号标杆。
6通过现有的G1/2“接口连接压缩空气供
应。
7用随附的电源线连接电源并打开设备。
8MPreC试验台运行时，急停按钮中间的
LED呈红色。
9通过USB接口和随附的USB线缆与您的
PC或笔记本电脑之间建立连接。
4 运行
 注意
进给的压缩空气的压力必须在4bar和10
bar之间。
将压缩空气供应（压缩空气瓶、空气压缩机
等）安全连接到现有压缩空气接口时，必须
遵守所在国家或地区的规定。
 注意
建议由两人将保护罩放到试验台底部。
  提 示
必须使用符合ISO8573-1:2001(E)质量
等级2.2.4（无尘、无油、无水）的干净的
压缩空气。
 注意
按此键可以在试验台开启后随时将其关闭。
 警告
户外使用时，如有必要，请根据天气采取
适当的保护。

BA 3451814/00 ZH-EN10
4 运行
说明 图
10 通过程序图标启动MPreC应用软件。
11 选择用户界面的语言（英语或中文）。切
换语言必须重新启动软件。
12 通过“Settings”（设置）可以指定试验
记录保存的格式（“PDF”和/或“Pic-
ture”）。
在下方的输入行中可以指定保存路径。
13 请在“Serialno.”（序列号）下输入压
力释放阀的序列号（必填）。
在“Additionaltext”（附加文本）下
可以输入附加文本。
请选择要试验的压力释放阀的压力范围。
请选择试验次数（1、5或10）
14 开始试验。
  提 示
用鼠标点击程序按钮“Starttest”（开
始试验）后，试验过程自动启动，而且在
释放压力释放阀进行压力补偿时发出较大
噪声。
如果选择了“Export(autom.):enabled”
（输出（自动）：启用），那么自动试验过程
结束后，输出文件将自动保存至指定路径。

BA 3451814/00 ZH-EN 11
4 运行
说明 图
15 试验结束后选择“Testresults”（试验结
果），检查试验结果。
16 1次测量试验的示例
17 10次测量试验的示例
18 如果未选择“Export(autom.):en-
abled”（输出（自动）：启用）选择
字段，那么试验结束后可以选择“PDF-
Report”（PDF报告）和“OK”将试验结
果以PDF文件保存在指定路径下。
选择“Picture”（图片）和“OK”，试验
记录将以图片文件格式(jpg)保存在指定
路径下。然后可以将该文件导入或编辑为
Word文件。
保存路径可以随时更改。

BA 3451814/00 ZH-EN12
5 维护和服务
MESSKOMPreC移动试验台无需维护。
建议每3年更换或校准压力变送器。
5.1 更换过滤器
说明 图

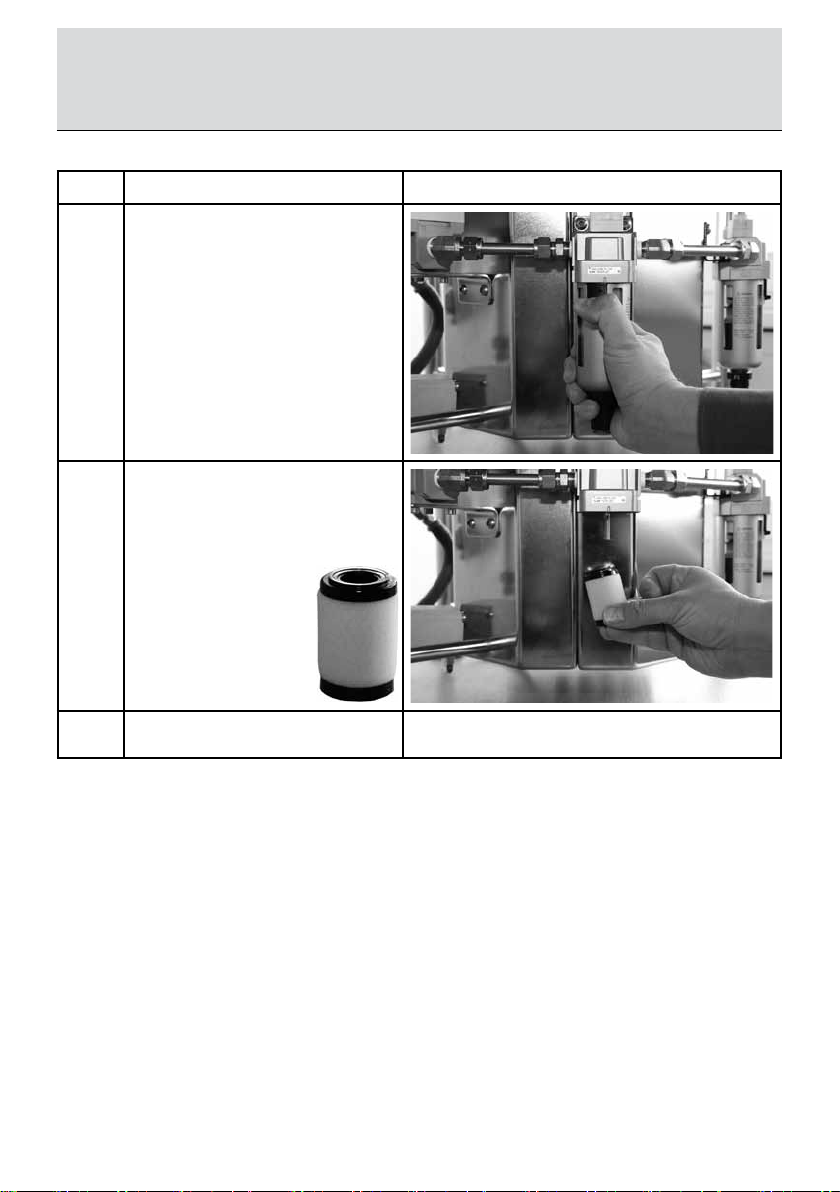

1根据脏污程度更换主过滤器和/或预
过滤器。
主过滤器
预过滤器
2向下按预过滤器的锁。
3将锁保持在该位置并向左转动过滤器
滤芯。
  提 示
脏污程度与使用周期和使用的压缩空气质量有关。
5 维护和服务
 注意
更换过滤器前必须断开压缩空气供应。

BA 3451814/00 ZH-EN 13
说明 图

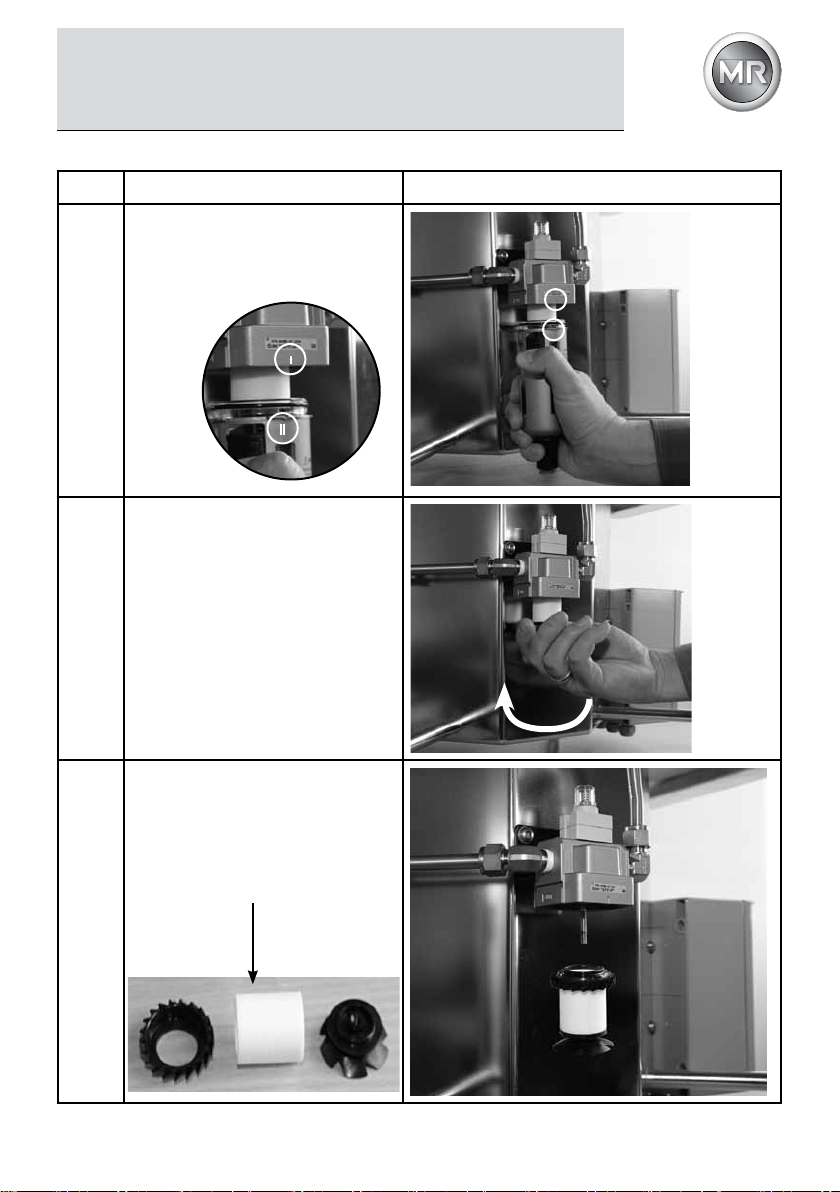

4当标记I（上）和II（下，在滤芯
上）正对时，向下拉出过滤器滤芯。
5向左旋下过滤器。
6将过滤器从顶部和底部的黑色塑料部
分拆下，更换新的过滤器。
按相反顺序进行安装（步骤5、4、3
和2）。
制造商：SMC，
订购号AF30P-060S
5 维护和服务

BA 3451814/00 ZH-EN14
说明 图
7以同样的方法更换主过滤器。
8更换新的主过滤器芯子。
这里浅色的过滤器和顶部和底部的黑
色塑料部分是一体的，要一起更换。
制造商：SMC
订购号AFM30P-060AS
9按相反顺序进行安装（步骤5、4、3
和2）。
6 技术数据
外壳：
尺寸：  约800mmx600mmx600mm
重量：  约50kg
软件：  MPreC® 压力释放阀试验
    操作系统要求：
    含有SP3的MSWindowsXP
    或
    更新的MSWindows版本；
    语言：英语/中文；
    测量周期：1、5或10，可调节
电源：
电源电压： 110/230V
电源频率： 50/60Hz
功率消耗： 约25W
压缩空气供应：
压力：  4.0bar至10bar之间
压缩空气质量： 符合ISO8573-1:2001(E)标准
2.2.4等级（无尘、无油、无水）。
压力测量值：
测量范围： 4psi...30psi
准确性：  ±1psi（4psi至12psi范围）
    ±2psi（15psi至30psi范围）
接口：
USB：  B型USB
运行条件：
防护等级： IP55（控制柜）
工作温度： -10°C...+50°C
5 维护和服务
6 技术数据

BA 3451814/00 ZH-EN 15

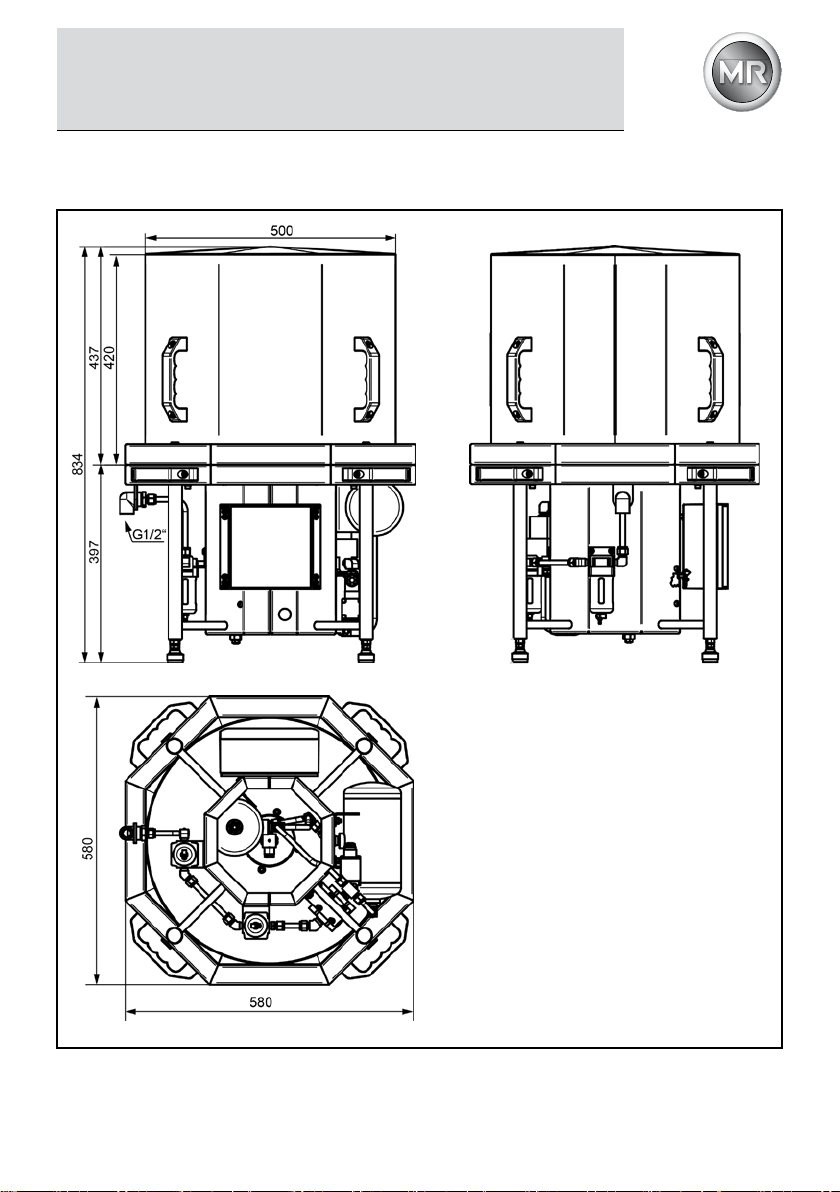

7.1 尺寸
7 附录

BA 3451814/00 ZH-EN16
7.2 测试证书
7 附录

BA 3451814/00 ZH-EN 17
1 Safety
1.1 Safety notes
Allpersonsinvolvedwiththetting,commissioningand
operation of the device must be
- adequatelyprofessionallyqualiedand
- strictly observe these operating instructions.
Intheeventofimproperoperationormisuse,thereis
a threat to
-lifeandlimb,
- the equipment and other property of the operator and
-theequipment’sabilitytofunctionefciently.
Notes are used in these operating instructions to em-
phasize important information.
NOTE
referstoimportantinformationonaspecictopic.
1.2 Intended use
The Messko®MPreC®test bench tests and logs the ac-
curacy and functional safety of pressure relief valves on
oil-lledtransformersinthedisassembledstate.
It is imperative in use to observe and comply with the
limitvaluesshownontheratingplateandspeciedin
the operating instructions prior to commissioning the
device.
1.3 Notes for operation of the device
It is imperative that the user complies with the national
accident prevention regulations.
Special reference is made to the fact that working on
liveparts,i.e.partsthataredangerousiftouched,is
only permitted if these parts have been de-energized or
protected against direct contact.
The national regulations must be observed during
installation.
WARNING
indicates particular risks to life and limb.Failure to
comply with these notes may lead to very serious
injuries or death.
CAUTION
indicates potential hazards for the device or other
property belonging to the operator.It is also impos-
sible to rule out risks to life and limb.
CAUTION
Onlyqualied,trainedstaffmustcarryoutinstal-
lation,electricalconnection,commissioningand
maintenance of the device in accordance with these
Operating Instructions.
The operator shall ensure that the device is used
for its intended purpose.
Unauthorized and improperly performed work dur-
inginstallation,electricalconnection,commission-
ing and operation - without consulting MESSKO - is
prohibited for safety reasons!
1 Safety

BA 3451814/00 ZH-EN18
2 Product description
The MESSKO®MPreC®test bench tests and logs the
accuracy and functional safety of pressure relief valves
onoil-lledtransformersinthedisassembledstate.
The mobile test bench is an additional safety package
forthecommissioning,operationandmaintenanceof
transformers.
1
4
5
67 8 94
2
3
1 Hood
2 Handle (4x on hood)
3 Handle (4x on base)
4 Compressed air connection G1/2“
5 USB connection
6 Power supply
7 Emergency stop
8Mainlter(compressedair)
9Prelter(compressedair)
2.1 Scope of supply
1x MESSKO®MPreC®test bench incl. hood
1x software for MESSKO®MPreC®test bench
1x USB 2.0 cable type A to type B
1x Operating Instructions
1x mains cable with IEC connector
NOTE
The MESSKO®MPreC®test bench is only suitable for
pressure relief valves which have 6 holes for attach-
mentontheangesideandapitchcircleof235mm.
2 Product description

BA 3451814/00 ZH-EN 19
3 Commissioning
Description Image
1 Place the MPreC®test bench on a level
horizontal surface.
2 Lift the hood upwards off the base of the
MPreC®test bench and store it in a safe
location.
3 Connect the compressed air supply via
the existing G1/2” connection.
WARNING
Ensure that the testing device has a
rmbaseandcannotsliportipover.
3 Commissioning
CAUTION
It is recomended to carry and position the
test bench by two or more people (weight
approx. 50 kg).
CAUTION
It is recomended to lift the hood by two
people from the lower part of the test
bench.
CAUTION
The pressure of the compressed air fed in
must be min. 4 bar and max. 10 bar.
The national regulations must be observed
for secure attachment of the compressed
air supply using the existing compressed air
connection.
NOTE
Use only clean compressed air in 2.2.4
quality(dust,oilandwaterfree)inaccor-
dance with ISO 8573-1: 2001 (E).

BA 3451814/00 ZH-EN20
Description Image
4 Connect the power supply via the power
cable supplied and switch the device on.
5 Establish a data connection to your PC
or notebook using the USB port and the
USB cable supplied.
6 Launch the setup program of the
MESSKO MPreC test bench from the CD
supplied. System requirement is Microsoft
Windows XP including SP 3 or a newer
version of MS Windows.
7 Follow the instructions of the setup
wizard.
7Iftheinstallationhasbeensuccessful,it
is then possible to launch the software via
the MPreC program icon created.
Ifnecessary,theprogramcanbeunin-
stalled via “Uninstall MPreC”.
WARNING
Ensure appropriate protection against the
weather as appropriate when using outdoors.
3 Commissioning
