FOLDING ENGINE CRANE
USER MANUAL
BEDIENUNGSANLEITUNG
INSTRUKCJA OBSŁUGI
NÁVOD K POUŽITÍ
MANUEL D´UTILISATION
ISTRUZIONI PER L‘USO
MANUAL DE INSTRUCCIONES
HASZNÁLATI ÚTMUTATÓ
BRUGSANVISNINGENKEL

2 3
DE
BEDIENUNGSANLEITUNG
INHALT | CONTENT | TREŚĆ | OBSAH | CONTENU | CONTENUTO | CONTENIDO | TARTALOM | INDHOLD
Der Begri „Gerät“ oder „Produkt“ in den Warnhinweisen
und Anleitungen bezieht sich auf den klappbarer mobiler
werkstattkran.
2.1. SICHERHEIT IM ARBEITSBEREICH
a) Arbeitsbereich aufgeräumt und gut beleuchtet halten.
Unordnung oder schlechte Beleuchtung kann zu
Unfällen führen. Seien Sie vorausschauend, achten Sie
darauf, was Sie tun und benutzen Sie Ihren gesunden
Menschenverstand, wenn Sie das Gerät verwenden.
b) Im Zweifelsfall wenden Sie sich an den Kundendienst
des Herstellers.
c) Reparaturen am Gerät dürfen nur vom Kundendienst
des Herstellers durchgeführt werden. Führen Sie
Reparaturen nicht selbst durch!
d) Kinder oder unbefugte Personen dürfen sich nicht im
Arbeitsbereich aufhalten. (Unaufmerksamkeit kann
zum Verlust der Kontrolle über das Gerät führen).
e) Überprüfen Sie regelmäßig den Zustand der
Sicherheitsaufkleber. Ersetzen Sie sie, wenn sie
unleserlich sind.
f) Bewahren Sie diese Gebrauchsanweisung zum
späteren Nachschlagen auf. Soll das Gerät an
Dritte weitergegeben werden, muss auch die
Gebrauchsanweisung mit übergeben werden.
g) Bewahren Sie Verpackungsteile und kleine
Montageteile außerhalb der Reichweite von Kindern
auf.
h) Halten Sie das Gerät von Kindern und Tieren fern.
i) Wenn das Gerät zusammen mit anderen Geräten
verwendet wird, müssen auch die anderen
Gebrauchsanweisungen beachtet werden.
PRODUKTNAME KLAPPBARER MOBILER WERKSTATTKRAN
PRODUCT NAME FOLDING ENGINE CRANE
NAZWA PRODUKTU ŻURAW WARSZTATOWY SKŁADANY
NÁZEV VÝROBKU SKLÁDACÍ JEŘÁB DO DÍLNY
NOM DU PRODUIT GRUE D'ATELIER PLIANTE
NOME DEL PRODOTTO GRU DA OFFICINA PIEGHEVOLE
NOMBRE DEL PRODUCTO GRÚA PLEGABLE PARA TALLER
TERMÉK NEVE ÖSSZECSUKHATÓ MŰHELYDARU
PRODUKTNAVN SAMMENKLAPPELIG VÆRKSTEDSKRAN
MODELL
MSW-ECF1-01
PRODUCT MODEL
MODEL PRODUKTU
MODEL VÝROBKU
MODÈLE
MODELLO
MODELO
MODELL
MODEL
HERSTELLER
EXPONDO POLSKA SP. Z O.O. SP. K.
MANUFACTURER
PRODUCENT
VÝROBCE
FABRICANT
PRODUTTORE
FABRICANTE
TERMELŐ
PRODUCENT
ANSCHRIFT DES HERSTELLERS
UL. NOWY KISIELIN-INNOWACYJNA 7, 66-002 ZIELONA GÓRA | POLAND, EU
MANUFACTURER ADDRESS
ADRES PRODUCENTA
ADRESA VÝROBCE
ADRESSE DU FABRICANT
INDIRIZZO DEL PRODUTTORE
DIRECCIÓN DEL FABRICANTE
A GYÁRTÓ CÍME
PRODUCENTENS ADRESSE
 Deutsch
 English
 Polski
 Česky
 Français
 Italiano
 Español
 Magyar
 Dansk
3
6
9
12
15
18
21
24
27
TECHNISCHE DATEN
Parameter Werte
Produktname KLAPPBARER MOBILER
WERKSTATTKRAN
Modell MSW-ECF1-01
Gewicht [kg] 69
Maximale Höhe [mm] 2120
Tragfähigkeit [kg] 1
1. ALLGEMEINE BESCHREIBUNG
Diese Anleitung ist als Hilfe für eine sichere und zuverlässige
Nutzung gedacht. Das Produkt wurde strikt nach den
technischen Vorgaben und unter Verwendung modernster
Technologien und Komponenten sowie unter Wahrung der
höchsten Qualitätsstandards entworfen und angefertigt.
VOR INBETRIEBNAHME MUSS DIE ANLEITUNG
GENAU DURCHGELESEN UND VERSTANDEN
WERDEN.
Um eine lange Lebensdauer und zuverlässige Arbeit des
Gerätes zu gewährleisten, soll für die richtige Bedienung und
Wartung gemäß Hinweisen in dieser Bedienungsanleitung
gesorgt werden. Die in dieser Bedienungsanleitung
enthaltenen technischen Daten und Leistungsverzeichnisse
sind aktuell. Der Hersteller behält sich das Recht vor,
Änderungen in Zusammenhang mit der Qualitätssteigerung
vorzunehmen.
ERLÄUTERUNG DER SYMBOLE
ACHTUNG! Lesen Sie alle Sicherheitswarnungen und
alle Bedienungsanleitungen. Die Außerachtlassung
der Warnungen und Anleitungen kann zu schweren
Körperverletzungen oder zum Tod führen.
2. NUTZUNGSSICHERHEIT
ACHTUNG! Die Abbildungen in dieser
Bedienungsanleitung dienen nur der
Veranschaulichung und können in einigen Details
vom tatsächlichen Aussehen des Produkts
abweichen.
Rev. 18.10.2022
Rev. 18.10.2022
Das Produkt erfüllt die geltenden
Sicherheitsnormen.
Gebrauchsanweisung beachten.
Recyclingprodukt.
ACHTUNG!, WARNUNG! oder HINWEIS!, um
auf bestimmte Umstände aufmerksam zu
machen (allgemeines Warnzeichen).
Handschutz benutzen.
Helm und Gesichtsschutz tragen.
Fußschutz benutzen.
ACHTUNG! Warnung vor Handverletzungen!
CHTUNG! Schwebende Last!
Schutzbrille tragen.
HINWEIS! Kinder und Unbeteiligte müssen bei der
Arbeit mit diesem Gerät gesichert werden.
2.2. PERSÖNLICHE SICHERHEIT
a) Bedienen Sie dieses Gerät nicht, wenn Sie müde
oder krank sind oder unter dem Einuss von Alkohol,
Drogen oder Medikamenten stehen, die Ihre Fähigkeit
zur Bedienung des Geräts beeinträchtigen könnten.
b) Das Gerät darf von Personen bedient werden, die
körperlich t und in der Lage sind, mit dem Gerät
umzugehen, und die entsprechend geschult wurden,
die diese Gebrauchsanweisung gelesen haben und
über Sicherheit und Gesundheitsschutz unterwiesen
wurden.
c) Das Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten geistigen,
sensorischen oder intellektuellen Fähigkeiten oder
mangelnder Erfahrung und/oder Wissen benutzt zu
werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist.
d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden
Menschenverstand, wenn Sie das Gerät bedienen. Ein
Moment der Unachtsamkeit während des Betriebs
kann zu schweren Verletzungen führen.

DE
4Rev. 18.10.2022
e) Verwenden Sie bei der Arbeit mit dem Gerät die
erforderliche persönliche Schutzausrüstung, wie in
Abschnitt 1 der Symbolerklärung angegeben. Die
Verwendung geeigneter, zugelassener persönlicher
Schutzausrüstung verringert das Verletzungsrisiko.
f) Überschätzen Sie Ihre Fähigkeiten nicht. Bewahren Sie
während der Arbeit jederzeit das Gleichgewicht Ihres
Körpers. Dies ermöglicht eine bessere Kontrolle des
Geräts in unerwarteten Situationen.
g) Tragen Sie keine lose Kleidung und keinen Schmuck.
Halten Sie Haare, Kleidung und Handschuhe von den
beweglichen Teilen fern. Lose Kleidung, Schmuck
oder lange Haare können von beweglichen Teilen
erfasst werden.
h) Das Gerät ist kein Spielzeug. Kinder sollten
beaufsichtigt werden, damit sie nicht mit dem Gerät
spielen.
2.3. SICHERE VERWENDUNG DES GERÄTS
a) Das Gerät nicht überlasten. Verwenden Sie Werkzeuge,
die für die gegebene Anwendung geeignet sind. Ein
richtig ausgewähltes Gerät erfüllt die Aufgabe, für die
es entwickelt wurde, besser und sicherer.
b) Bewahren Sie unbenutzte Geräte außerhalb der
Reichweite von Kindern und Personen auf, die nicht
mit dem Gerät oder dieser Gebrauchsanweisung
vertraut sind. Geräte sind in den Händen von
unerfahrenen Benutzern gefährlich.
c) Das Gerät in einem guten Betriebszustand halten.
Vor jedem Gebrauch prüfen, ob das Gerät keine
allgemeinen Beschädigungen oder Beschädigungen
von beweglichen Teilen aufweist (Risse in Bauteilen
und Komponenten oder jeder andere Zustand, der
den sicheren Betrieb des Geräts beeinträchtigen
könnte). Wenn das Gerät beschädigt ist, lassen Sie es
vor der Verwendung reparieren.
d) Bewahren Sie das Gerät außerhalb der Reichweite von
Kindern auf.
e) Reparatur und Wartung des Geräts sollten von
qualizierten Personen unter ausschließlicher
Verwendung von Originalersatzteilen durchgeführt
werden. Dies gewährleistet eine sichere Verwendung.
f) Um die Funktionsfähigkeit des Geräts zu
gewährleisten, dürfen die werkseitig installierten
Abdeckungen nicht entfernt und keine Schrauben
gelöst werden.
g) Beim Transport des Geräts vom Lagerort zum Einsatzort
sind die Gesundheits- und Sicherheitsvorschriften für
die manuelle Handhabung zu berücksichtigen, die in
dem Land gelten, in dem das Gerät eingesetzt wird.
h) Es ist verboten, das Gerät während des Betriebs zu
bewegen, zu verschieben oder zu drehen.
i) Reinigen Sie das Gerät regelmäßig, um eine
dauerhafte Verschmutzung zu vermeiden.
j) Das Gerät ist kein Spielzeug. Die Reinigung und
Wartung darf nicht von Kindern ohne Aufsicht von
Erwachsenen durchgeführt werden.
k) Es ist verboten, das Gerät zu manipulieren, um seine
Parameter oder seine Konstruktion zu verändern.
l) Halten Sie das Gerät von Feuer- und Wärmequellen
fern.
m) Das Gerät nicht überlasten.
n) Vermeiden Sie plötzliches Absenken und Schwingen
der schwebenden Last, insbesondere beim Bewegen
des Geräts.
o) Verwenden Sie Seile oder Ketten, die stärker sind als
die zu hebende Last.
p) Benutzen Sie das Gerät nicht, wenn sich kein oder zu
wenig Öl im Zylinder bendet.
q) Auf Beine, Hände und Finger achten, wenn das Gerät
benutzt wird.
ACHTUNG! Trotz der sicheren Konstruktion des
Gerätes, der ausreichenden Schutzmaßnahmen und
der Verwendung zusätzlicher Sicherheitselemente für
den Benutzer besteht dennoch ein geringes Unfall-
oder Verletzungsrisiko bei der Arbeit mit dem Gerät.
Es wird empfohlen, bei der Verwendung Vorsicht und
gesunden Menschenverstand walten zu lassen.
3. NUTZUNGSBEDINGUNGEN
Der Kran wird zum Heben und Transportieren schwerer
Teile eingesetzt, z. B. zum Heben von Motoren, Getriebe,
usw., sowie für Werkstattarbeiten, bei denen schwere
Fahrzeugteile demontiert/montiert werden.
Für alle Schäden bei nicht sachgemäßer Verwendung
haftet allein der Betreiber.
3.1. BESCHREIBUNG DES GERÄTS
3.2. VORBEREITUNG AUF DIE ARBEIT
AUFSTELLUNG DES GERÄTS
Betreiben Sie das Gerät stets auf einer ebenen, stabilen,
sauberen, feuerfesten und trockenen Fläche und
außerhalb der Reichweite von Kindern und Personen mit
eingeschränkten geistigen, sensorischen und intellektuellen
Fähigkeiten.
MONTAGE DES GERÄTS
1. Die Lenkrollen mit Schrauben, Unterlegscheiben und
Muttern an der Basis befestigen.
2. Die Füße in die Basis einschieben. Mit Schrauben,
Unterlegscheiben und Muttern befestigen. Eine Seite
der Basis anheben, um die Önung in der Basis mit der
Önung im Fuß auszurichten. Die Stifte (11) in diese
Önungen einführen und mit Splinten verriegeln.
3. Mit Schrauben und Unterlegscheiben den Gri an der
Säule befestigen und die Unterseite der Säule mit
dem Basis-Gestell verbinden.
4. Mit den Schrauben, Unterlegscheiben und Muttern den
Ausleger oben an der Säule befestigen. Die Muttern
so anziehen, dass sich der Arm frei drehen kann.
Das untere Ende des Hydraulikzylinders an der
Auslegersäule befestigen. Dann das obere Ende des
Zylinders mit dem Ausleger verbinden.
5. Den Haken zusammen mit der Kette mit
Befestigungselemente am Auslegerarm befestigen.
3.3. ARBEITEN MIT DEM GERÄT
DE
5
Rev. 18.10.2022

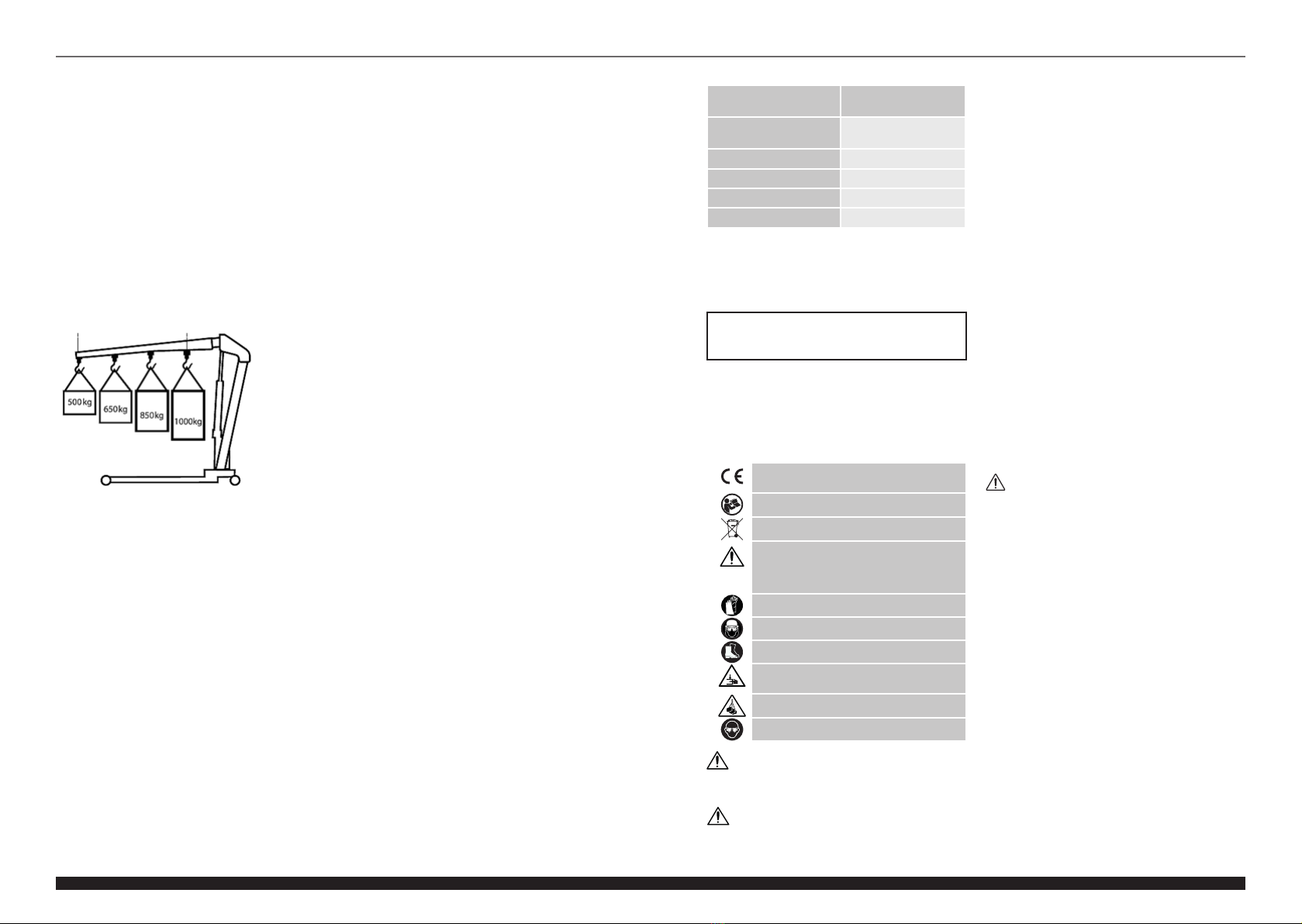

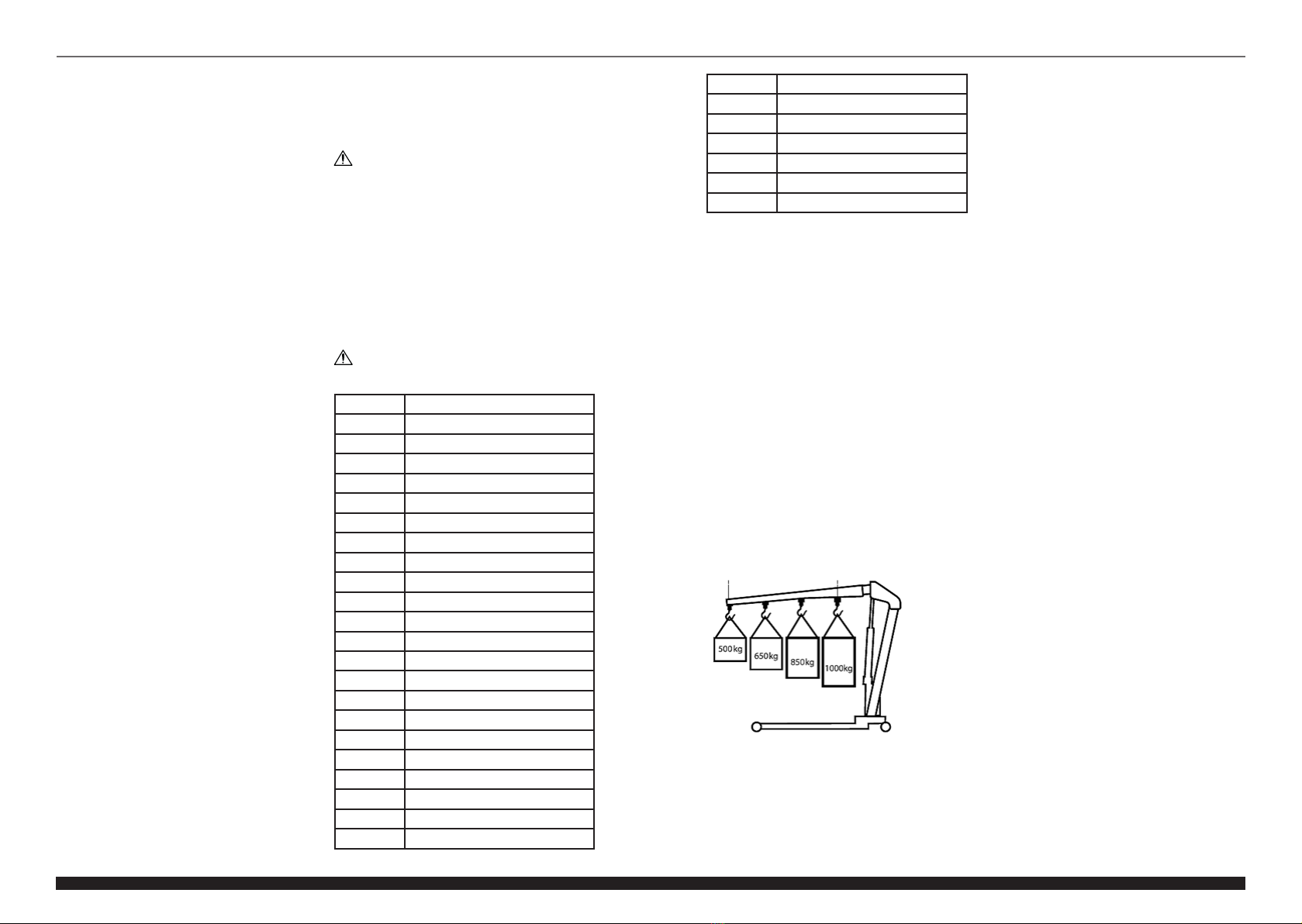

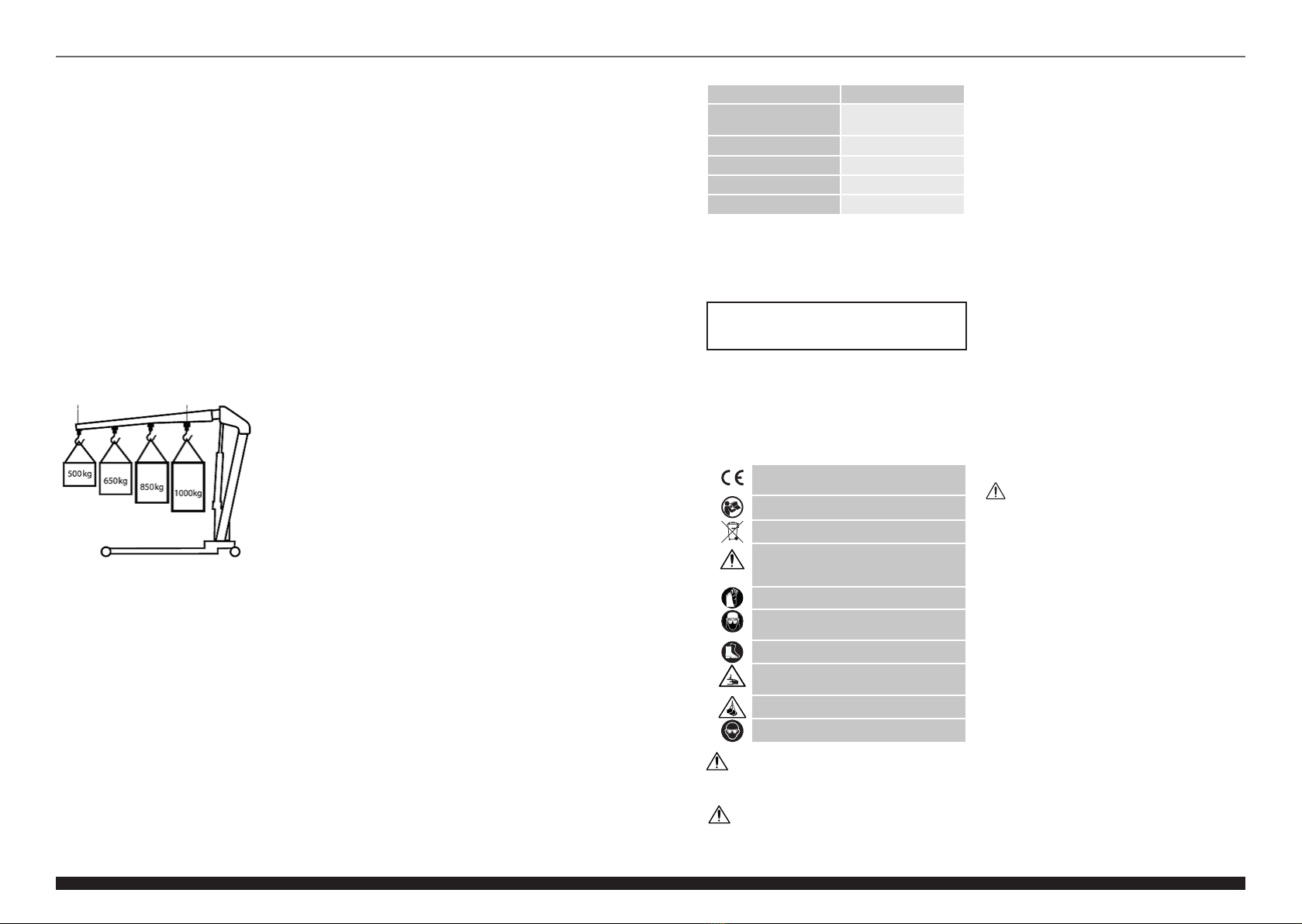

Die schwersten Gegenstände sollten ganz am Anfang des
Auslegers aufgehängt werden. Je leichter der Gegenstand
ist, desto weiter am Ausleger er aufgehängt werden kann.
Nummer Name des Teils
1 Kette und Haken
2Schraube
3 Flache Unterlegscheibe
4Unterlegscheibe
5Mutter
6 Ausleger
7 Arm
8 Schraube
9 Unterlegscheibe
10 Mutter
11 Schraube
12 Unterlegscheibe
13 Mutter
14 Fuß
15 Schraube
16 Schraube
17 Unterlegscheibe
18 Gri
19 Hülse
20 Säule
21 Hydraulikzylinder
22 Schraube
23 Mutter
24 Lenkrollen
25 Schraube
26 Sperrstift
27 Splint
28 Basis
29 Dübel
ACHTUNG: Die Explosionszeichnungen von diesem
Produkt benden sich auf den letzten Seiten der
Bedienungsanleitung S. 30.
3.4. REINIGUNG UND WARTUNG
a) Verwenden Sie zur Reinigung der Oberäche nur
nicht-korrosive Mittel.
b) Nach jeder Reinigung sollten alle Komponenten
sorgfältig getrocknet werden, bevor das Gerät wieder
eingesetzt wird.
c) Lagern Sie das Gerät an einem trockenen und
kühlen Ort, geschützt vor Feuchtigkeit und direkter
Sonneneinstrahlung.
d) Überprüfen Sie das Gerät regelmäßig auf
Funktionsfähigkeit und eventuelle Schäden.
e) Verwenden Sie zur Reinigung ein weiches, feuchtes
Tuch.
f) Verwenden Sie zur Reinigung keine scharfen und/oder
metallischen Gegenstände (z. B. eine Drahtbürste oder
einen Metallschaber), da diese die Oberäche des
Geräts beschädigen können.
g) Schmieren Sie die Bewegungs- und Reibungsteile
sowie die Radlager des Geräts regelmäßig mit
Spezialfett.
h) Wenn Sie das Gerät nicht benutzen, lagern Sie es mit
heruntergeklapptem Arm (zusammengeklapptem
Zylinder).
i) Verwenden Sie für den Zylinder nur Hydrauliköl - es ist
verboten, Motoröl, Getriebeöl oder Bremsüssigkeit
zu verwenden.

The term "device" or "product” in the warnings and
instructions refers to the folding engine crane.
2.1. SAFETY IN THE WORK AREA
a) Keep the work area tidy and well lit. Disorder or poor
lighting can lead to accidents. Be careful, watch what
you are doing and use common sense when working
with the device.
b) If in doubt as to whether the device is working
properly, contact the manufacturer's service.
c) Repairs to the device may only be carried out by
the manufacturer's service. Do not carry out repairs
yourself!
d) No children or unauthorised persons are allowed in
the work area. (Lack of attention may result in loss of
control over the device).
e) Check the condition of the safety stickers regularly.
Replace them if they are illegible.
f) Keep these instructions for future reference. If
the device is to be passed on to third parties, the
instructions for use must be handed over together
with the device.
g) Keep packaging parts and small assembly parts out of
the reach of children.
h) Keep the device away from children and animals
i) When using this device together with other devices,
the other instructions for use must also be followed.
TECHNICAL DATA
2.2. PERSONAL SAFETY
a) Do not operate the device if you are tired, ill or under
the inuence of alcohol, drugs or medication which
might impair your ability to operate the device.
b) The device may only be operated by persons who are
physically t, capable of handling the device and who
have been adequately trained, who have read these
instructions and have received training in health and
safety.
c) The device is not intended to be used by persons
(including children) with reduced mental, sensory or
intellectual functions or lack of experience and/or
knowledge, unless they are supervised by a person
responsible for their safety or have been given
instructions by them on how to operate the device.
d) Be careful and use common sense when operating
the device. A short moment of distraction during
operation may lead to serious personal injury.
e) Use the required personal protective equipment
when working with the device specied in section 1
of the explanation of symbols. The use of appropriate,
approved personal protective equipment reduces the
risk of injury.
f) Do not overestimate your capabilities. Maintain body
balance at all times during operation. This allows for
better control of the device in unexpected situations.
g) Do not wear loose clothing or jewellery. Keep hair,
clothing and gloves away from moving parts. Loose
clothing, jewellery or long hair can be caught by
moving parts.
h) The device is not a toy. Children should be supervised
to ensure that they do not play with the device.
1. GENERAL DESCRIPTION
The user manual is designed to assist in the safe and
trouble-free use of the device. The product is designed
and manufactured in accordance with strict technical
guidelines, using state-of-the-art technologies and
components. Additionally, it is produced in compliance
with the most stringent quality standards.
DO NOT USE THE DEVICE UNLESS YOU HAVE
THOROUGHLY READ AND UNDERSTOOD THIS
USER MANUAL.
To increase the product life of the device and to ensure
trouble-free operation, use it in accordance with this user
manual and regularly perform maintenance tasks. The
technical data and specications in this user manual are
up to date. The manufacturer reserves the right to make
changes associated with quality improvement.
EXPLANATION OF SYMBOLS
CAUTION! The gures in this manual are illustrative
only and may vary in some details from the actual
appearance of the product.
2. USAGE SAFETY
ATTENTION! Read all safety warnings and
instructions. Failure to follow warnings and
instructions could result in serious injury or even
death.
REMEMBER! When using the device, protect
children and other bystanders.
2.3. SAFE USE OF THE DEVICE
a) Do not overload the device. Use tools that are suitable
for the given application. A correctly selected device
ensures better and safer performance of work.
b) Keep unused devices out of the reach of children
and anyone not familiar with the device or these
instructions. Devices are dangerous in the hands of
inexperienced users.
c) Keep the device in good working order. Before each
use, check for general damage or damage to moving
parts (cracks in parts and components or any other
condition that may aect the safe operation of the
device). If damaged, have the device repaired before
use.
d) Keep the device out of the reach of children.
e) Repair and maintenance of the device should be
carried out by qualied persons using only original
spare parts. This will ensure a safe use of the device.
f) To ensure the designed operational integrity of the
device, do not remove factory-installed covers or
loosen any screws.
g) When transporting and moving the device from the
place of storage to the place of use, follow the health
and safety regulations for manual transport that apply
in the country in which the device is used.
h) It is forbidden to move, shift or rotate the device
during operation.
i) Clean the device regularly to prevent the permanent
accumulation of dirt.
j) The device is not a toy. Cleaning and maintenance
must not be performed by children without adult
supervision.
k) It is forbidden to tamper with the device in order to
change its parameters or construction.
l) Keep the device away from sources of re and heat.
m) Do not overload the device.
n) Avoid sudden lowering and swinging of the
suspended load, especially when moving the device.
o) Use ropes or chains which can carry a load that is
heavier than the load being lifted.
p) Do not use the device if there is no oil in the cylinder
or its amount is insucient.
q) Watch out for your legs, hands and ngers when
working with the device.
3. USE GUIDELINES
The crane is used for lifting and transporting heavy parts, e.g.
engines, gearboxes etc., and performing garage works such
as dissembling/assembling of heavy vehicle components.
The user is liable for any damage resulting from
unintended use of the device.
ATTENTION! Despite the safe design of the device
and its protective features, and despite the use of
additional elements protecting the operator, there
is still a slight risk of accident or injury when using
the device. Stay alert and use common sense when
using the device.
EN EN
USER MANUAL
6Rev. 18.10.2022 7
Rev. 18.10.2022
The product satises the relevant safety
standards.
Read instructions before use.
The product must be recycled.
WARNING! or CAUTION! or REMEMBER!
Applicable to the given situation (general
warning sign).
Wear protective gloves.
Wear a helmet and a face protection.
Wear foot protection.
ATTENTION! Hand crush hazard!
CAUTION! Hanging load!
Wear protective goggles.
Description
of the parameter
Value
of the parameter
Name of the product FOLDING ENGINE
CRANE
Model MSW-ECF1-01
Weight [kg] 69
Maximum height [mm] 2120
Maximum load [t] 1
3.1. DESCRIPTION
Number Name of the part
1 Chain and hook
2Screw
3 Flat washer
4Washer
5Nut
6 Jib
7 Arm
8 Screw
9 Washer
10 Nut
11 Screw
12 Washer
13 Nut
14 Foot
15 Screw
16 Screw
17 Washer
18 Handle
19 Bushing
20 Column
21 Hydraulic cylinder
22 Screw
23 Nut
24 Castors
25 Screw
26 Blocking pin
27 Cotter
28 Base
29 Pin
3.2. PREPARATION FOR WORK
LOCATION OF THE DEVICE
Always operate the device on a level, stable, clean, reproof
and dry surface and out of the reach of children and persons
with reduced mental, sensory and intellectual abilities.
ATTENTION! This product’s exploded view can be
found on the last pages of the operating instructions
(pp. 30).

Termin „urządzenie” lub „produkt” w ostrzeżeniach i
w opisie instrukcji odnosi się do składanego żurawia
warsztatowego.
2.1. BEZPIECZEŃSTWO W MIEJSCU PRACY
a) Utrzymywać porządek w miejscu pracy i dobre
oświetlenie. Nieporządek lub złe oświetlenie może
prowadzić do wypadków. Należy być przewidującym,
obserwować co się robi i zachowywać rozsądek
podczas używania urządzenia.
b) W razie wątpliwości czy urządzenie działa poprawnie,
należy skontaktować się z serwisem producenta.
c) Naprawy urządzenia może wykonać wyłącznie
serwis producenta. Nie wolno dokonywać napraw
samodzielnie!
d) Na stanowisku pracy nie mogą przebywać dzieci
ani osoby nieupoważnione. (Nieuwaga może
spowodować utratę kontroli nad urządzeniem.)
e) Należy regularnie sprawdzać stan naklejek z
informacjami dotyczącymi bezpieczeństwa. W
przypadku gdy, naklejki są nieczytelne należy je
wymienić.
f) Zachować instrukcję użytkowania w celu jej
późniejszego użycia. W razie, gdyby urządzenie miało
zostać przekazane osobom trzecim, to wraz z nim
należy przekazać również instrukcję użytkowania.
g) Elementy opakowania oraz drobne elementy
montażowe należy przechowywać w miejscu
niedostępnym dla dzieci.
h) Urządzenie trzymać z dala od dzieci i zwierząt.
i) W trakcie użytkowania tego urządzenia wraz z innymi
urządzeniami należy zastosować się również do
pozostałych instrukcji użytkowania.
DANE TECHNICZNE
2.2. BEZPIECZEŃSTWO OSOBISTE
a) Niedozwolone jest obsługiwanie urządzenia w
stanie zmęczenia, choroby, pod wpływem alkoholu,
narkotyków lub leków, które ograniczają w istotnym
stopniu zdolności obsługi urządzenia.
b) Maszynę mogą obsługiwać osoby sprawne zycznie,
zdolne do jej obsługi i odpowiednio wyszkolone,
które zapoznały się z niniejszą instrukcją oraz zostały
przeszkolone w zakresie bezpieczeństwa i higieny
pracy.
c) Maszyna nie jest przeznaczona do tego, by
była użytkowana przez osoby (w tym dzieci)
o ograniczonych funkcjach psychicznych,
sensorycznych i umysłowych lub nieposiadające
odpowiedniego doświadczenia i/lub wiedzy, chyba że
są one nadzorowane przez osobę odpowiedzialną za
ich bezpieczeństwo lub otrzymały od niej wskazówki
dotyczące tego, jak należy obsługiwać maszynę.
d) Należy być uważnym, kierować się zdrowym
rozsądkiem podczas pracy urządzeniem. Chwila
nieuwagi podczas pracy, może doprowadzić do
poważnych obrażeń ciała.
e) Należy używać środków ochrony osobistej
wymaganych przy pracy urządzeniem
wyszczególnionych w punkcie 1 objaśnienia symboli.
Stosowanie odpowiednich, atestowanych środków
ochrony osobistej zmniejsza ryzyko doznania urazu.
1. OGÓLNY OPIS
Instrukcja przeznaczona jest do pomocy w bezpiecznym
i niezawodnym użytkowaniu. Produkt jest zaprojektowany
i wykonany ściśle według wskazań technicznych przy
użyciu najnowszych technologii i komponentów oraz przy
zachowaniu najwyższych standardów jakości.
Dla zapewnienia długiej i niezawodnej pracy urządzenia
należy dbać o jego prawidłową obsługę oraz konserwację
zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane
techniczne i specykacje zawarte w tej instrukcji obsługi są
aktualne. Producent zastrzega sobie prawo dokonywania
zmian związanych z podwyższeniem jakości.
OBJAŚNIENIE SYMBOLI
PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY
DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ
INSTRUKCJĘ.
2. BEZPIECZEŃSTWO UŻYTKOWANIA
UWAGA! Przeczytać wszystkie ostrzeżenia
dotyczące bezpieczeństwa oraz wszystkie instrukcje.
Niezastosowanie się do ostrzeżeń i instrukcji może
spowodować ciężkie obrażenia ciała lub śmierć.
UWAGA! Ilustracje w niniejszej instrukcji obsługi
mają charakter poglądowy i w niektórych szczegółach
mogą różnić się od rzeczywistego wyglądu produktu.
PAMIĘTAĆ! należy chronić dzieci i inne osoby
postronne podczas pracy urządzeniem.
INSTRUKCJA OBSŁUGI
Produkt spełnia wymagania odpowiednich
norm bezpieczeństwa.
Przed użyciem należy zapoznać się
z instrukcją.
Produkt podlegający recyklingowi.
UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ!
opisująca daną sytuację (ogólny znak
ostrzegawczy).
Stosować rękawice ochronne.
Stosować ochronę głowy i twarzy.
UWAGA! Niebezpieczeństwo zgniecenia dłoni!
Stosować ochronę stóp.
UWAGA! Wiszący ciężar!
Założyć okulary ochronne.
The heaviest items should be hung at the base of the
jib. The lighter the object, the further on the jib it can be
suspended.
3.4. CLEANING AND MAINTENANCE
a) Use only non-corrosive agents for cleaning the
surface.
b) After each cleaning, all components should be well
dried before the device s used again.
c) Store the device in a dry and cool place protected
from moisture and direct sunlight.
d) Regularly inspect the device for technical failure and
damage.
e) Use a soft, damp cloth for cleaning.
f) Do not use sharp and/or metal objects for cleaning
(e.g. a wire brush or metal scraper) as these may
damage the surface of the device.
g) Regularly lubricate moving and friction parts and
wheel bearings of the device with special grease.
h) When not in use, store the device with the arm down
(cylinder folded).
i) Use only hydraulic oil for the cylinder - it is forbidden
to use engine oil, gear oil or brake uid.
Opis parametru Wartość parametru
Nazwa produktu ŻURAW WARSZTATOWY
SKŁADANY
Model MSW-ECF1-01
Ciężar [kg] 69
Maksymalna wysokość
[mm] 2120
Maksymalne obciążenie [t] 1
ASSEMBLY OF THE DEVICE
1. Attach the castors to the base with screws, washers
and nuts.
2. Slide the feet into the base. Fix them with screws,
washers and nuts. Lift one side of the base to align
the opening in the base with the opening in the foot,
then insert the pins (11) through the openings and
block them with the cotters.
3. Using the screws and washers attach the bracket to
the column and the bottom of the column to the base
frame.
4. Using the screws, washers and nuts attach the jib to
the top of the column. Tighten the nuts so that the
arm can rotate freely and attach the lower end of the
hydraulic cylinder to the jib column and then the top
of the cylinder with to the jib.
5. Using the xing elements attach the hook and chain
to the jib arm.
3.3. WORKING WITH THE DEVICE
EN PL
8Rev. 18.10.2022 9
Rev. 18.10.2022

f) Nie należy przeceniać swoich możliwości. Utrzymywać
balans i równowagę ciała przez cały czas pracy.
Umożliwia to lepszą kontrolę nad urządzeniem w
nieoczekiwanych sytuacjach.
g) Nie należy nosić luźnej odzieży ani biżuterii. Włosy,
odzież i rękawice utrzymywać z dala od części
ruchomych. Luźna odzież, biżuteria lub długie włosy
mogą zostać chwycone przez ruchome części.
h) Urządzenie nie jest zabawką. Dzieci powinny być
pilnowane, aby nie bawiły się urządzeniem.
2.3. BEZPIECZNE STOSOWANIE URZĄDZENIA
a) Nie należy przeciążać urządzenia. Używać narzędzi
odpowiednich do danego zastosowania. Prawidłowo
dobrane urządzenie wykona lepiej i bezpieczniej
pracę dla którego zostało zaprojektowane.
b) Nieużywane urządzenia należy przechowywać
w miejscu niedostępnym dla dzieci oraz osób
nieznających urządzenia lub tej instrukcji
obsługi. Urządzenia są niebezpieczne w rękach
niedoświadczonych użytkowników.
c) Utrzymywać urządzenie w dobrym stanie
technicznym. Sprawdzać przed każdą pracą czy
nie posiada uszkodzeń ogólnych lub związanych z
elementami ruchomymi (pęknięcia części i elementów
lub wszelkie inne warunki, które mogą mieć wpływ
na bezpieczne działanie urządzenia). W przypadku
uszkodzenia, oddać urządzenie do naprawy przed
użyciem.
d) Urządzenie należy chronić przed dziećmi.
e) Naprawa oraz konserwacja urządzeń powinna być
wykonywana przez wykwalikowane osoby przy
użyciu wyłącznie oryginalnych części zamiennych.
Zapewni to bezpieczeństwo użytkowania.
f) Aby zapewnić zaprojektowaną integralność
operacyjną urządzenia, nie należy usuwać
zainstalowanych fabrycznie osłon lub odkręcać śrub.
g) Przy transportowaniu i przenoszeniu urządzenia z
miejsca magazynowania do miejsca użytkowania
należy uwzględnić zasady bezpieczeństwa i higieny
pracy przy ręcznych pracach transportowych
obowiązujących w kraju, w którym urządzenia są
użytkowane.
h) Zabrania się przesuwania, przestawiania i obracania
urządzenia będącego w trakcie pracy.
i) Należy regularnie czyścić urządzenie, aby nie dopuścić
do trwałego osadzenia się zanieczyszczeń.
j) Urządzenie nie jest zabawką. Czyszczenie i
konserwacja nie mogą być wykonywane przez dzieci
bez nadzoru osoby dorosłej.
k) Zabrania się ingerowania w konstrukcję urządzenia
celem zmiany jego parametrów lub budowy.
l) Trzymać urządzenia z dala od źródeł ognia i ciepła.
m) Nie należy przeciążać urządzenia.
n) Nie dopuszczać do nagłego opuszczania oraz
kołysania się zawieszonego ciężaru, szczególnie
podczas przemieszczania urządzenia.
o) Do podnoszenia używać lin lub łańcuchów o
wytrzymałości przewyższającej unoszony ciężar.
p) Nie używać urządzenia w przypadku braku lub
niedostatecznej ilości oleju w siłowniku.
q) Uważać na nogi, ręce i palce podczas pracy z
urządzeniem.
3. ZASADY UŻYTKOWANIA
Żuraw służy do podnoszenia i transportu ciężkich części,
np. do podnoszenia siników, skrzyń biegów itp., prac
warsztatowych związanych z demontażem/montażem
ciężkich podzespołów w pojazdach.
Odpowiedzialność za wszelkie szkody powstałe w
wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.
3.1. OPIS URZĄDZENIA
UWAGA! Pomimo iż urządzenie zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych elementów zabezpieczających
użytkownika, nadal istnieje niewielkie ryzyko
wypadku lub odniesienia obrażeń w trakcie pracy
z urządzeniem. Zaleca się zachowanie ostrożności
i rozsądku podczas jego użytkowania.
3.2. PRZYGOTOWANIE DO PRACY
UMIEJSCOWIENIE URZĄDZENIA
Urządzenie należy zawsze użytkować na równej, stabilnej,
czystej, ognioodpornej i suchej powierzchni i poza zasięgiem
dzieci oraz osób ograniczonych funkcjach psychicznych,
sensorycznych i umysłowych.
MONTAŻ URZĄDZENIA
1. Kółka obrotowe przymocować do podstawy za
pomocą śrub, podkładek i nakrętek.
2. Wsunąć nogi do podstawy. Zamocować za pomocą
śrub, podkładek i nakrętek. Unieść jedną stronę
podstawy, aby wyrównać otwór w podstawie z
otworem w nodze, a następnie wsunąć trzpienie (11)
przez te otwory i zablokować ja za pomocą zawleczek.
3. Za pomocą śrub oraz podkładek zamocować uchwyt
do kolumny oraz połączyć spód kolumny ze stelażem
podstawy.
4. Wykorzystując śruby, podkładki oraz nakrętki
zamocować wysięgnik na szczycie kolumny – nakrętki
należy dokręcić tak, by ramię mogło się swobodnie
obracać oraz zamocować dolny koniec siłownika
hydraulicznego do kolumny wysięgnika, a następnie
górę siłownika z wysięgnikiem.
5. Używając elementów mocujących zamocować hak z
łańcuchem do ramienia wysięgnika.
3.3. PRACA Z URZĄDZENIEM
Numer Nazwa części
1 Łańcuch i hak
2Śruba
3 Podkładka płaska
4Podkładka zabezpieczająca
5Nakrętka
6 Wysięgnik
7 Ramię
8 Śruba
9 Podkładka
10 Nakrętka
11 Śruba
12 Podkładka
13 Nakrętka
14 Noga
15 Śruba
16 Śruba
17 Podkładka
18 Rączka
19 Tuleja
20 Kolumna
21 Siłownik hydrauliczny
22 Śruba
23 Nakrętka
24 Kółka obrotowe
25 Śruba
26 Trzpień blokujący
27 Zawleczka
28 Podstawa
29 Trzpień
Najcięższe przedmioty należy zawieszać na samym początku
wysięgnika. Im lżejszy przedmiot, tym dalej na wysięgniku
można go zawiesić.
3.4. CZYSZCZENIE I KONSERWACJA
a) Do czyszczenia powierzchni należy stosować
wyłącznie środki niezawierające substancji żrących.
b) Po każdym czyszczeniu wszystkie elementy należy
dobrze wysuszyć, zanim urządzenie zostanie
ponownie użyte.
c) Urządzenie należy przechowywać w suchym i
chłodnym miejscu chronionym przed wilgocią i
bezpośrednim promieniowaniem słonecznym.
d) Należy wykonywać regularne przeglądy urządzenia
pod kątem jego sprawności technicznej oraz wszelkich
uszkodzeń.
e) Do czyszczenia należy używać miękkiej, wilgotnej
ściereczki.
f) Do czyszczenia nie wolno używać ostrych i/lub
metalowych przedmiotów (np. drucianej szczotki lub
metalowej łopatki) ponieważ mogą one uszkodzić
powierzchnię materiału, z którego wykonane jest
urządzenie.
g) Regularnie smarować elementy ruchome, cierne oraz
łożyska kół urządzenia przy pomocy specjalnego
smaru.
h) Nieużywane urządzenie przechowywać z ramieniem
opuszczonym do dołu (siłownik złożony).
i) Do siłownika używać tylko i wyłącznie oleju
hydraulicznego – zabrania się używania oleju
silnikowy, przekładniowego, czy płynu hamulcowego.
PL PL
10 Rev. 18.10.2022 11
Rev. 18.10.2022
UWAGA: Rysunki złożeniowe produktu znajdują się
na końcu instrukcji na stronach: 30.

Termín „zařízení“ nebo „výrobek“ ve výstrahách a v popisu
se týká skládací jeřáb do dílny.
2.1. BEZPEČNOST NA PRACOVIŠTI
a) Na pracovišti udržujte pořádek a zajistěte dobré
osvětlení. Nepořádek, nebo špatné osvětlení může být
příčinou nehod. Během používání zařízení sledujte,
co se děje, předpokládejte vývoj událostí a řiďte se
zdravým rozumem.
b) Pokud máte pochybnosti, zda zařízení pracuje
správně, kontaktujte servis výrobce.
c) Opravy zařízení může provádět pouze servis výrobce.
Je zakázáno provádět opravy svépomocně!
d) Zákaz setrvávání dětí a nepovolaných osob na
pracovišti. (Nepozornost může způsobit ztrátu
kontroly nad zařízením.)
e) Pravidelně kontrolujte stav nálepek s bezpečnostními
pokyny a informacemi. Pokud jsou nálepky nečitelné,
vyměňte je.
f) Uschovejte návod na použití zařízení za účelem jeho
dalšího použití v budoucnu. Pokud bude zařízení
předáno třetí osobě, musí být společně s ním předán
také návod na jeho použití.
g) Části obalu a malé montážní prvky musí být
uskladněny v místě, které je mimo dosah dětí.
h) Uchovávejte zařízení mimo dosah dětí a zvířat.
i) Během používání tohoto zařízení společně s jinými
zařízeními musí být při jejich používání zohledněny
také jejich návody k použití.
TECHNICKÉ ÚDAJE
2.2. OSOBNÍ BEZPEČNOST
a) Zařízení je zakázáno používat, pokud jste unaven,
nemocen, pod vlivem alkoholu, omamných
návykových látek nebo léků, které v podstatné míře
omezují schopnost toto zařízení obsluhovat.
b) Stroj mohou obsluhovat pouze osoby, které
jsou fyzicky způsobilé, schopné jeho obsluhy a
odpovídajícím způsobem proškolené, které se
seznámily s tímto návodem a byly proškoleny v
rozsahu bezpečnosti a hygieny práce.
c) Stroj není určen k tomu, aby byl používán osobami
(včetně dětí), které mají omezené psychické,
senzorické a duševní funkce nebo nemají odpovídající
zkušenosti a/nebo znalosti, pokud nejsou hlídány
osobou, která je zodpovědná za jejich bezpečnost
nebo od ní tyto osoby nedostaly pokyny, jak je nutné
tento stroj obsluhovat.
d) Během práce se zařízením musí obsluha udržovat
pozornost a řídit se zdravým rozumem. Chvilková
nepozornost během práce se zařízením může vést k
vážným úrazům.
e) Používejte osobní ochranné pracovní prostředky,
které jsou požadovány při práci se zařízením, a jsou
vyjmenovány v bodě č. 1 - vysvětlivky piktogramů.
Používání vhodných, atestovaných osobních
ochranných pracovních prostředků snižuje riziko
vzniku úrazu.
f) Nepřeceňujte své možnosti. Po celou dobu práce
udržujte rovnováhu. Umožňuje to lepší zvládnutí
zařízení v neočekávaných situacích.
1. VŠEOBECNÝ POPIS
Návod slouží k bezpečnému a spolehlivému používání.
Výrobek byl navržen a zhotoven přesně podle technických
pokynů, při použití nejnovějších technologií a dílů, při
dodržení nejvyšších požadavků na kvalitu.
PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE
TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI
VŠECHNY POKYNY.
K zajištění dlouhého a spolehlivého provozu zařízení je
nutná jeho správná obsluha a údržba v souladu s pokyny
uvedenými v tomto návodu. Technické údaje a specikace
v tomto návodu jsou aktuální. Výrobce si vyhrazuje právo
provádět změny spojené se zvyšováním kvality.
VYSVĚTLENÍ SYMBOLŮ
UPOZORNĚNÍ! Ilustrace použité v těchto pokynech
k obsluze slouží pouze k náhledu a v některých
detailech se mohou lišit od skutečného vzhledu
výrobku.
2. BEZPEČNOST POUŽÍVÁNÍ
POZNÁMKA! Přečtěte si všechna bezpečnostní
upozornění a pokyny. Nedodržování varování a
pokynů může způsobit těžké zranění nebo smrt.
PAMATUJTE! Při práci se zařízením chraňte děti
a jiné nepovolané osoby.
NÁVOD K OBSLUZE
Výrobek splňuje požadavky příslušných
bezpečnostních norem.
Před použitím výrobku se seznamte s
návodem.
Recyklovatelný výrobek.
UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo
PAMATUJTE! popisující danou situaci
(všeobecná výstražná značka).
Používejte ochranné rukavice.
Používejte ochranu hlavy a obličeje.
Používejte ochranou obuv.
VAROVÁNÍ! Nebezpečí pohmoždění rukou!
POZOR! Zavěšené břemeno!
Používejte ochranné brýle.
g) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice
udržujte v bezpečné vzdálenosti od pohyblivých částí.
Volný oděv, šperky nebo dlouhé vlasy mohou být
zachyceny pohyblivými částmi zařízení.
h) Toto zařízení není hračka. Je nutné dohlížet na děti,
aby si se zařízením nehrály.
2.3. BEZPEČNÉ POUŽÍVÁNÍ ZAŘÍZENÍ
a) Je zakázáno zařízení přetěžovat. Používejte nářadí,
které je vhodné pro dané použití. Správně zvolené
zařízení provede práci, pro jejíž vykonávání bylo
navrženo, snadněji a bezpečnějším způsobem.
b) Nepoužívaná zařízení musí být skladována v místě,
které není přístupné dětem a také osobám, které
neznají samotné zařízení nebo tento návod. V rukou
nezkušených uživatelů jsou tato zařízení nebezpečná.
c) Udržujte zařízení v dobrém technickém stavu. Před
každým použitím zkontrolujte, zda není zařízení
poškozeno, zejména zda nejsou poškozené pohyblivé
části (prasknutí částí a prvků nebo veškeré jiné
podmínky, které mohou mít vliv na bezpečnou
funkci zařízení). V případě zjištění poškození zařízení
nepoužívejte a odevzdejte jej do opravny.
d) Chraňte zařízení před dětmi.
e) Opravy a údržba zařízení musí být prováděna
kvalikovanými osobami s použitím výhradně
originálních náhradních dílů. To zajistí bezpečnost při
používání zařízení.
f) Pro zajištění navržené operační integrity zařízení
neodstraňujte továrně nainstalované kryty a
nepovolujte šrouby.
g) Při přepravě a přenášení zařízení z místa jeho
skladování na místo používání musí být zohledněny
pravidla bezpečnosti a hygieny práce, která se týkají
manuální práce při dopravě a přepravě, a která jsou
platná ve státě, v němž jsou zařízení používána.
h) Zařízení, které je v provozu, je zakázáno posouvat,
přemísťovat a otáčet.
i) Zařízení pravidelně čistěte, aby nedocházelo k
trvalému usazování špíny.
j) Toto zařízení není hračka. Čištění a údržba nemohou
být prováděny dětmi bez dohledu dospělé osoby.
k) Je zakázáno zasahovat do konstrukce zařízení za
účelem změny jeho parametrů nebo složení.
l) Uchovávejte zařízení mimo dosah zdrojů otevřeného
ohně a tepla.
m) Je zakázáno zařízení přetěžovat.
n) Zabraňte neočekávanému spuštění a houpání
zavěšeného břemene, zejména během přemísťování
zařízení.
o) Ke zvedání používejte lana a řetězy s pevností vyšší,
než je hmotnost zvedaného břemene.
p) Nepoužívejte zařízení v případě, že ve válci není olej,
nebo je jeho množství nedostatečné.
q) Během práce se zařízením věnujte zvýšenou
pozornost nohám, rukou a prstům.
3. ZÁSADY POUŽÍVÁNÍ
Jeřáb slouží ke zvedání a přepravě těžkých částí, např. ke
zvedání motorů, převodovek apod., k dílenským pracím,
které souvisí s demontáží/montáží těžkých funkčních skupin
ve vozidlech.
Odpovědnost za veškeré škody vzniklé v důsledku
použití zařízení v rozporu s určením nese uživatel.
3.1. POPIS ZAŘÍZENÍ
POZNÁMKA! I když zařízení bylo navrženo tak, aby
bylo bezpečné, tedy má vhodné bezpečnostní prvky,
tak i přes použití dodatečné ochrany uživatelem při
práci se zařízením nadále existuje malé riziko úrazu
nebo poranění. Doporučuje se zachovat opatrnost
a zdravý rozum při jeho používání.
Popis parametru Hodnota parametru
Název výrobku SKLÁDACÍ JEŘÁB
DO DÍLNY
Model MSW-ECF1-01
Hmotnost [kg] 69
Maximální výška [mm] 2120
Maximální zatížení [t] 1
3.2. PŘÍPRAVA K PRÁCI
UMÍSTĚNÍ ZAŘÍZENÍ
Zařízení musí být používáno vždy na rovném, stabilním,
čistém a suchém povrchu, který je odolný proti požáru,
musí být mimo dosah dětí a také osob, které mají omezené
psychické, senzorické a duševní funkce.
Číslo Název součásti
1 Řetěz s hákem
2Šroub
3 Plochá podložka
4Bezpečnostní podložka
5Matice
6 Výložník
7 Rameno
8 Šroub
9 Podložka
10 Matice
11 Šroub
12 Podložka
13 Matice
14 Noha
15 Šroub
16 Šroub
17 Podložka
18 Madlo
19 Pouzdro
20 Sloupek
21 Hydraulický válec
22 Šroub
23 Matice
24 Otočná kolečka
25 Šroub
26 Pojistný trn
27 Závlačka
28 Základna
29 Trn
CZ CZ
12 Rev. 18.10.2022 13
Rev. 18.10.2022
POZNÁMKA! Výkresy sestavení produktu jsou na
konci příručky na str. 30.

Le terme « appareil » ou « produit » utilisé dans les
avertissements et dans le mode d’emploi désigne la grue
d'atelier pliante.
2.1. SÉCURITÉ AU TRAVAIL
a) Gardez l’ordre sur le lieu de travail et veillez au bon
éclairage. Le désordre ou un mauvais éclairage
peuvent entrainer des accidents. Soyez prévoyant,
observez ce que vous faites et faites preuve du bon
sens lors de l’usage de l’appareil.
b) En cas des doutes concernant le bon fonctionnement
de l’appareil, contactez le service du fabricant.
c) La réparation de l’appareil ne peut être eectuée que
par le service du fabricant. Il est interdit d’eectuer de
réparations par soi-même !
d) Il est interdit aux enfants ou aux personnes
non autorisées de rester sur le poste de travail.
(L’inattention peut entraîner la perte du contrôle du
dispositif)
e) Contrôlez régulièrement l’état des autocollants avec
des informations concernant la sécurité. Remplacez
les autocollants qui ne sont plus lisibles.
f) Conservez le mode d’emploi pour une utilisation
ultérieure. En cas de transmission de l’appareil à un
tiers, il convient de livrer également le présent mode
d’emploi.
g) Conservez les éléments de l’emballage et de simples
pièces d’assemblage hors de portée des enfants.
h) Tenir l’appareil hors de portée des enfants et des
animaux.
i) Lors de l’utilisation de cet dispositif en combinaison
avec d’autres dispositifs, il est important de suivre
également les autres modes d’emploi.
CARACTÉRISTIQUES TECHNIQUES
2.2. SÉCURITÉ PERSONNELLE
a) Il est interdit d’utiliser l’appareil dans un état de fatigue,
de maladie, sous l’emprise d’alcool, des drogues
ou des médicaments limitant considérablement la
capacité d’exploiter l’appareil.
b) Seules les personnes physiquement aptes, capables
de l’utiliser, correctement formées, qui ont pris
connaissance de ce mode d’emploi et qui ont été
formée en matière de la santé et de sécurité au travail
peuvent utiliser cette machine.
c) La machine n’est pas conçue pour être utilisée par
des personnes (dont les enfants) dont les facultés
psychiques, sensorielles et mentales sont limitées
ou sans expérience et/ou connaissances adéquates,
à moins qu’elles se trouvent sous la supervision
et la protection d’une personne responsable ou
qu’une telle personne leur ait transmis des consignes
appropriées relatives à une bonne utilisation de
l’appareil.
d) Soyez vigilant, faites preuve du bon sens lors de
l’usage de l’appareil. Un moment d'inattention peut
entrainer des blessures graves.
e) Utilisez l’équipement de la protection individuelle
obligatoire lors de l’utilisation de l’appareil, spécié
au point 1 description des symboles. L’utilisation de
l’équipement de protection individuelle convenable et
attesté réduit le risque de blessures.
1. DESCRIPTION GÉNÉRALE
Ce mode d’emploi a pour but d'aider à une utilisation sûre
et able. Le produit est conçu et fabriqué en conformité
stricte avec les spécications techniques, à l’aide des
technologies et les composants les plus récents et dans le
respect des normes de qualité les plus élevées.
LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET
ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT
LA PREMIÈRE UTILISATION.
Pour garantir un fonctionnement durable et able de
l'appareil, veillez à l'utiliser et à l'entretenir correctement,
conformément aux instructions de ce manuel. Les données
techniques et les spécications contenues dans ce manuel
sont à jour. Le fabricant se réserve le droit d'apporter des
modications à l’appareil an d'améliorer sa qualité.
EXPLICATION DES SYMBOLES
ATTENTION ! Les illustrations de ce manuel sont
fournies à titre indicatif uniquement et peuvent
diérer dans certains détails du produit réel.
2. SÉCURITÉ D'EMPLOI
ATTENTION ! Lisez tous les avertissements et
instructions de sécurité. Le non-respect des
avertissements et des instructions peut entraîner
des blessures graves ou la mort.
REMARQUE! Veillez à ce que les enfants et les
personnes qui n‘utilisent pas l‘appareil soient en
sécurité durant le travail.
FR
MANUEL D‘UTILISATION
Le produit est conforme aux normes de
sécurité en vigueur.
Respectez les consignes du manuel.
Collecte séparée.
ATTENTION ! , AVERTISSEMENT ! et
REMARQUE attirent l'attention sur des
circonstances spéciques (symboles
d'avertissement généraux).
Portez des protections pour les mains.
Protection de la tête et du visage obligatoire.
Portez des protections pour les pieds.
ATTENTION ! Mise en garde liée à un risque
de blessures des mains !
ATTENTION ! Charge suspendue !
Port des lunettes de protection obligatoire.
Description du paramètre Valeur
du paramètre
Nome de produit GRUE D'ATELIER
PLIANTE
Modèle MSW-ECF1-01
Poids [kg] 69
Hauteur maximale [mm] 2120
Charge maximale [t] 1
MONTÁŽ ZAŘÍZENÍ
1. Pomocí šroubů, podložek a matic připevněte otočná
kolečka k základně.
2. Zasuňte nohy do základny. Připevněte je pomocí
šroubů, podložek a matic. Zvedněte jednu stranu
základny, abyste dali do jedné osy otvory v základně a
v noze, a následně do těchto otvorů vložte trny (11) a
zajistěte je závlačkami.
3. Pomocí šroubů a podložek připevněte ke sloupku
madlo a spojte spodní část sloupku s kostrou
základny.
4. S použitím šroubů, podložek a matic namontujte
výložník na vrcholu sloupku – matice dotáhněte
takovým způsobem, aby se rameno mohlo volně
otáčet, dále namontujte spodní konec hydraulického
válce na sloupek a vrchní část válce/pístu spojte s
výložníkem.
5. Použijte spojovací prvky a připojte řetěz s hákem k
rameni výložníku.
3.3. PRÁCE SE ZAŘÍZENÍM
Nejtěžší břemena zavěšujte na samotném začátku
výložníku. Čím lehčí břemeno zavěšujete, tím dále na
výložníku může být zavěšeno.
3.4. ČIŠTĚNÍ A ÚDRŽBA
a) K čištění povrchu používejte výhradně prostředky,
které neobsahují žíravé látky.
b) Po každém čištění je nutné všechny prvky dokonale
osušit, než bude zařízení znovu použito.
c) Zařízení je nutno skladovat na suchém a chladném
místě, které je chráněno proti vlhkosti a přímému
slunečnímu záření.
d) Je nutné provádět pravidelné prohlídky zařízení s
ohledem na jeho technickou funkčnost a také jeho
veškerá poškození.
e) K čištění používejte měkký a vlhký hadřík.
f) K čištění je zakázáno používat ostré a/nebo kovové
předměty (např. drátěný kartáč nebo kovovou
lopatku), protože tyto předměty mohou poškodit
povrch materiálu, ze kterého je zařízení vyrobeno.
g) Pravidelně mažte pohyblivé prvky, třecí prvky a ložiska
koleček zařízení, a to pomocí speciálního maziva.
h) Pokud zařízení nepoužíváte, skladujte je s ramenem
spuštěným do krajní spodní polohy (hydraulický válec
má zasunutý píst).
i) Hydraulický válec plňte pouze a výhradně
hydraulickým olejem – je zakázáno používat motorový
olej, převodový olej nebo hydraulickou kapalinu.
CZ
14 Rev. 18.10.2022 15
Rev. 18.10.2022

f) Ne surestimez pas vos capacités. Il est important
d’adapter toujours une position de travail stable
permettant de garder l’équilibre. Ceci permet un
meilleur contrôle en cas de situations inattendues.
g) Évitez de porter des vêtements amples ou un bijou.
Tenez les cheveux, les vêtements et les gants à l’écart
des pièces mobiles de l’appareil. Des vêtements
amples, un bijou ou des cheveux longs peuvent être
happés par les pièces mobiles de l’appareil.
h) Cet appareil n’est pas un jouet. Les enfants doivent
demeurer sous la supervision d’un adulte an qu’ils
ne jouent pas avec l’appareil.
2.3. UTILISATION SÛRE DE L’APPAREIL
a) Ne pas surcharger le dispositif. Utilisez les outils
convenable pour une application concernée.
L’utilisation d’un appareil bien assorti permet
d’eectuer de manière plus sûre l’opération pour
laquelle il a été conçu.
b) Conservez les appareil non utilisés dans un endroit
hors de portée des enfants et des personnes qui ne
connaissent pas l'appareil ni son mode d’emploi. Les
appareils utilisés par une personne inexpérimentée
sont extrêmement dangereux.
c) Maintenez l’appareil en bon état technique. Avant
chaque utilisation, vériez si l’appareil ou ses parties
mobiles ne sont pas endommagés (ssure des pièces
et des éléments out toute autre condition pouvant
aecter un fonctionnement sûr de l’appareil). En cas
de l’endommagement, faites réparer l’appareil.
d) Tenez l’appareil hors de portée des enfants.
e) Les travaux de réparation ou d’entretien ne doivent
être eectués que par un personnel qualié avec
des pièces de rechange originales. Cela garantie
l’utilisation de l’appareil en toute sécurité.
f) An de garantir une intégralité opérationnelle de
l’appareil, ne retirez pas les protections préinstallées
et ne dévissez pas les vis.
g) Lors du transport et du déplacement du dispositif du
lieu de son stockage vers le lieu de son utilisation,
il est important de prendre en compte les règles de
sécurité et de santé au travail relatives aux travaux
de transport manuels en vigueur dans le pays où les
dispositifs sont utilisés.
h) Il est interdit de déplacer et de manipuler l’appareil
lors de son fonctionnement.
i) Nettoyez l’appareil régulièrement pour éviter une
accumulation de saletés.
j) Cet appareil n’est pas un jouet. Il est interdit aux
enfants sans supervision d’une personne adulte
d’eectuer les travaux d’entretien et de maintenance.
k) Il est interdit d’apporter une quelconque modication
à la construction de l’appareil an de changer ses
paramètres ou sa construction.
l) Tenez l’appareil à l’écart des sources de chaleur et de
feu.
m) Ne pas surcharger le dispositif.
n) Évitez la descente rapide et le balancement de la
charge suspendue, notamment lors du déplacement
du dispositif.
o) Pour soulever la charge utilisez les cordes ou les
chaînes dont la résistance est supérieure à la charge
suspendue.
p) Ne pas utilisez en cas d’absence ou d’une quantité
insusante d’huile dans l’actionneur.
q) Prenez soins de vos pieds, mains et doigts lors de
l’utilisation du dispositif.
3. CONDITIONS D’UTILISATION
La grue est conçue pour soulever et transporter les objets
lourds, p.ex. pour soulever les moteurs, les boites de vitesse
etc. les travaux d’atelier relatifs au démontage / montage
des composants lourds des véhicules.
L’utilisateur porte l’entière responsabilité pour
l’ensemble des dommages attribuables à un usage
inapproprié.
3.1. DESCRIPTION DE L’APPAREIL
ATTENTION ! Bien que l'appareil ait été conçu en
accordant une attention spéciale à la sécurité et qu'il
comporte des dispositifs de protection, ainsi que
des caractéristiques de sécurité supplémentaires,
il n’est pas possible d’exclure entièrement tout
risque de blessure lors de son utilisation. Nous
recommandons de faire preuve de prudence et de
bon sens lorsque vous utilisez l’appareil.
FR
16 Rev. 18.10.2022
FR
17
Rev. 18.10.2022
Numéro Nom de la pièce
1 Chaîne et crochet
2Vis
3 Rondelle plate
4Rondelle de protection
5Écrou
6 Flèche
7 Bras
8 Vis
9 Rondelle
10 Écrou
11 Vis
12 Rondelle
13 Écrou
14 Pied
15 Vis
16 Vis
17 Rondelle
18 Poignée
19 Douille
20 Colonne
21 Actionneur hydraulique
22 Vis
23 Écrou
24 Roues rotatives
25 Vis
26 Boulon de verrouillage
27 Goupille
28 Base
29 Boulon
ATTENTION! Les vues éclatées de ce produit se
trouvent aux dernières pages du manuel d‘utilisation
p. 30.
3.2. OPÉRATIONS VISANT À PRÉPARER LE DISPOSITIF À
L’UTILISATION
LIEU D’UTILISATION
Utilisez le dispositif sur une surface plane, stable, propre,
résistant au feu et sèche hors de portée des enfants et
des personnes dont les facultés psychiques, sensorielles et
mentales sont limitées.
ASSEMBLAGE DU DISPOSITIF
1. Fixez le roues rotatives à la base avec les vis, les écrous
et les rondelles.
2. Insérez les pieds dans la base. Fixez avec des vis, des
rondelles et des écrous. Soulevez un côté de la base
pour mettre au niveau le troue de la base avec le trou
du pied, ensuite mettez les boulons (11) à travers de
ces trous et verrouillez avec les goupilles.
3. Utilisez les vis et les rondelles p0our xer la poignée
à la colonne et assemblez le fond de la colonne à la
structure de la base.
4. Utilisez les vis, les rondelles et les écrous pour
assemblez la èche à la colonne – vissez les écrous
de manière à laisser le bras tourner librement et xez
l’extrémité inférieure de l’actionneur hydraulique à la
colonne de la èche, ensuite la partie supérieure de
l’actionneur à la èche.
5. Fixez avec les éléments d’assemblage le crochet avec
la chaîne au bras de la èche.
3.3. UTILISATION DU DISPOSITIF
Suspendez les objets les plus lourds dans la partie avant de
la èche. Plus l’objet est léger, plus en arrière de la èche il
peut être suspendu.
3.4. Entretien et maintenance
a) Pour nettoyer la surface utilisez uniquement les
produits sans substances corrosives.
b) Après chaque nettoyage, faire sécher les éléments
avant de réutiliser le dispositif.
c) Entretenir dans un endroit sec et frais, protégé de
l’humidité et d’un rayonnement solaire directe.
d) Veillez aux révisions régulières du dispositif visant son
ecacité technique et tous les endommagements.
e) Utilisez un chion doux et humide pour nettoyer le
dispositif.
f) Ne pas utiliser des objets pointus et/ou métalliques
(p.e. une brosse métallique à ls d’acier ou une pelle
métallique) pour ne pas endommager la surface du
matériel du dispositif.
g) Lubriez régulièrement les éléments mobiles, de
friction et les paliers des roues avec de la graisse
spéciale.
h) Stockez le dispositif non utilisé avec le bras descendu
(actionneur plié).
i) Utilisez uniquement l’huile hydraulique pour lubrier
l’actionneur – il est interdit d’utiliser l’huile de moteur,
huile de transmission ou liquide de frein.

La parola “dispositivo” o “prodotto” utilizzata nelle
avvertenze e nella descrizione delle istruzioni, si riferisce
alla gru da ocina pieghevole.
2.1. SICUREZZA NEL LUOGO DI LAVORO
a) Tenere il luogo di lavoro ordinato e pulito e assicurare
la giusta illuminazione. Il disordine o una cattiva
illuminazione possono essere causa di incidenti.
Occorre prevedere gli eventi, badare a quello che si
fa e mantenere il buon senso durante l’utilizzo del
dispositivo.
b) In caso di dubbi relativi al corretto funzionamento del
dispositivo, occorre contattare l’assistenza tecnica del
produttore.
c) Le riparazioni devono essere eseguite solo
dall’assistenza del produttore. È vietato eseguire le
riparazioni in modo autonomo!
d) Sulla postazione di lavoro non possono sostare
bambini e persone non autorizzate. (La disattenzione
può causare la perdita del controllo del dispositivo).
e) Controllare regolarmente lo stato degli adesivi con le
informazioni relative alla sicurezza. Se gli adesivi sono
illeggibili, occorre sostituirli.
f) Conservare le istruzioni per il loro successivo utilizzo.
Se il dispositivo dovesse essere dato ad estranei,
occorre fornirgli anche le istruzioni d’uso.
g) Gli elementi dell’imballaggio e i piccoli elementi di
montaggio devono essere tenuti fuori dalla portata
dei bambini.
h) Tenere il dispositivo fuori dalla portata dei bambini e
degli animali.
i) Durante l’utilizzo di questo dispositivo con gli altri
dispositivi, occorre rispettare anche le altre istruzioni
d’utilizzo.
DATI TECNICI
2.2. SICUREZZA PERSONALE
a) È vietato utilizzare il dispositivo quando si è stanchi,
malati, sotto l’eetto di alcool, droga o medicinali che
riducono in modo signicativo le capacità relative alla
gestione del dispositivo.
b) Il macchinario deve essere utilizzato da persone
sicamente idonee, capaci di utilizzarlo e che sono
state adeguatamente istruite, che conoscono le
istruzioni e che sono state formate in materia di
sicurezza ed igiene sul luogo di lavoro.
c) Il macchinario non è destinato all’utilizzo da parte di
persone (bambini compresi) con funzioni psichiche,
sensoriali e mentali ridotte o prive di un’adeguata
esperienza e/o conoscenza, a meno che non siano
supervisionate da una persona responsabile della loro
sicurezza o che abbiano ricevuto istruzioni su come
usare il macchinario.
d) Occorre essere attenti, seguire il buon senso durante
l’utilizzo del dispositivo. Un attimo di distrazione
durante il lavoro, può essere causa di serie lesioni
corporee.
e) Occorre indossare i dispositivi di protezione
individuale, necessari durante l’utilizzo del dispositivo,
elencati nel punto 1 delle spiegazioni dei simboli. L’uso
di dispositivi di protezione individuale appropriati e
certicati, riduce il rischio di lesioni.
1. DESCRIZIONE GENERALE
Queste istruzioni sono intese come ausilio per un uso sicuro
e adabile. Il prodotto è stato rigorosamente progettato
e realizzato secondo le direttive tecniche e l'utilizzo delle
tecnologie e componenti più moderne e seguendo gli
standard di qualità più elevati.
PRIMA DELLA MESSA IN FUNZIONE È NECESSARIO
AVER LETTO E COMPRESO LE ISTRUZIONI D'USO.
Al ne di garantire un funzionamento duraturo ed
adabile del prodotto, è necessario garantire un suo
corretto funzionamento e manutenzione secondo le linee
guida contenute nel presente manuale. Le caratteristiche
tecniche e le speciche incluse nel presente manuale
sono attuali. Il produttore si riserva il diritto di apportare
modiche relative al miglioramento della qualità.
SPIEGAZIONE DEI SIMBOLI
ATTENZIONE! Le illustrazioni in questo manuale
hanno il carattere illustrativo e possono dierire in
alcuni dettagli dall'aspetto reale del prodotto.
2. SICUREZZA NELL'IMPIEGO
ATTENZIONE! Leggere tutte le avvertenze e le
istruzioni di sicurezza. La mancata osservazione
delle avvertenze e delle istruzioni può causare danni
sici o morte.
AVVERTENZA! Quando si lavora con questo
dispositivo, i bambini e le persone non coinvolte
devono essere protetti.
IT ISTRUZIONI PER L’USO
18 Rev. 18.10.2022
Il prodotto soddisfa le attuali norme di
sicurezza.
Leggere attentamente le istruzioni.
Prodotto riciclabile.
ATTENZIONE o AVVERTENZA! o NOTA!
per richiamare l'attenzione su determinate
circostanze (indicazioni generali di
avvertenza).
Utilizzare dei guanti protettivi.
Indossare i dispositivi di protezione del capo
e del volto.
Utilizzare una protezione per i piedi.
ATTENZIONE! Pericolo di lesione alle mani!
ATTENZIONE! Carico sospeso!
Indossare gli occhiali di protezione.
Descrizione
del parametro
Valore
del parametro
Nome prodotto GRU DA OFFICINA
PIEGHEVOLE
Modello MSW-ECF1-01
Peso [kg] 69
Altezza massima [mm] 2120
Carico massimo [t] 1
f) Non sopravvalutare le tue capacità. Mantenere il
bilancio e l’equilibrio del corpo in ogni momento.
Ciò consente un migliore controllo del dispositivo in
situazioni impreviste.
g) Non indossare abiti larghi né gioielli. Tenere i capelli,
i vestiti e i guanti lontani dalle parti mobili. Indumenti
larghi, gioielli o capelli lunghi possono rimanere
impigliati nelle parti in movimento.
h) Il dispositivo non è un giocattolo. I bambini devono
essere sorvegliati anché non giochino con il
dispositivo.
2.3. UTILIZZO SICURO DEL DISPOSITIVO
a) Non sovraccaricare il dispositivo. Utilizzare gli
strumenti adatti all’utilizzo previsto. Il dispositivo
correttamente abbinato eseguirà un lavoro migliore
e più sicuro per il quale è stato progettato.
b) Conservare i dispositivi inattivi fuori dalla portata
dei bambini e delle persone che non conoscono il
dispositivo o queste istruzioni d’uso. I dispositivi sono
pericolosi se utilizzati da persone senza esperienza.
c) Mantenere il dispositivo in buono stato tecnico.
Prima di ogni attività, vericare che non vi siano
danneggiamenti generici o relativi a parti mobili
(rotture delle parti e componenti o qualsiasi altra
condizione che possa pregiudicare il funzionamento
sicuro del dispositivo). In caso di danneggiamenti, far
riparare il dispositivo prima dell’utilizzo.
d) Tenere il dispositivo fuori dalla portata dei bambini.
e) La riparazione e la manutenzione dei dispositivi
devono essere eseguite da persone qualicate
utilizzando solo pezzi di ricambio originali. Ciò
garantirà un utilizzo sicuro.
f) Per garantire l’integrità operativa progettata del
dispositivo, non rimuovere le protezioni o le viti
montate in fabbrica.
g) Durante il trasporto e lo spostamento del dispositivo
dal luogo di stoccaggio al luogo di utilizzo, tenere
conto delle norme di salute e sicurezza sul lavoro
relative alle operazioni manuali di trasporto in vigore
nel paese in cui vengono utilizzati i dispositivi.
h) È vietato spostare, cambiare la posizione e girare il
dispositivo mentre è in funzione.
i) Pulire regolarmente il dispositivo per prevenire
l’accumulo permanente di impurità.
j) Il dispositivo non è un giocattolo. La pulizia e la
manutenzione non devono essere eseguite da
bambini senza la supervisione di un adulto.
k) È vietato apportare modiche alla struttura del
dispositivo per modicarne i parametri o la
costruzione.
l) Tenere il dispositivo lontano da fonti di fuoco e calore.
m) Non sovraccaricare il dispositivo.
n) Non permettere che il carico sospeso si abbassi
o oscilli improvvisamente, soprattutto durante lo
spostamento del dispositivo.
o) Per sollevare utilizzare funi o catene con una
resistenza superiore al peso sollevato.
p) Non utilizzare il dispositivo se l’olio nel pistone è
assente o insuciente.
q) Prestare attenzione alle gambe, alle mani e alle dita
durante l’utilizzo del dispositivo.
3. CONDIZIONI D'USO
La gru serve per sollevare e trasportare elementi pesanti,
ad esempio per il sollevamento di motori, cambi, ecc., per
lavori di ocina relativi allo smontaggio/montaggio di
componenti pesanti dei veicoli.
L'operatore è responsabile di tutti i danni derivanti da
un uso improprio.
3.1. DESCRIZIONE DEL DISPOSITIVO
ATTENZIONE! Anche se l'apparecchiatura è
stata progettata per essere sicura, sono presenti
degli ulteriori meccanismi di sicurezza. Malgrado
l'applicazione di queste misure supplementari di
sicurezza sussiste comunque il rischio di ferirsi. Si
raccomanda inoltre di usare cautela e buon senso.
IT
19
Rev. 18.10.2022
ATTENZIONE! Le viste esplose di questo prodotto
sono disponibili nell‘ultima pagina (30) del manuale
d´uso.
Numero Nome dell’elemento
1 Catena e gancio
2Vite
3 Rondella piatta
4Rondella di protezione
5Dado
6 Braccio mobile
7 Braccio
8 Vite
9 Rondella
10 Dado
11 Vite
12 Rondella
13 Dado
14 Piede
15 Vite
16 Vite
17 Rondella
18 Impugnatura
19 Manicotto
20 Colonna
21 Pistone idraulico
22 Vite
23 Dado
24 Ruote girevoli
25 Vite
26 Fermo
27 Coppiglia
28 Base
29 Bullone

IT
20 Rev. 18.10.2022
El término "equipo" o "producto" utilizado en las
advertencias y la descripción del manual hace referencia a
la grúa plegable para taller.
2.1. SEGURIDAD EN EL TRABAJO
a) Mantener el lugar de trabajo ordenado y bien
iluminado. El desorden o la iluminación inadecuada
pueden dar lugar a accidentes. Se tiene que ser
previsor, prestar atención a las actividades en curso
y guiarse por el sentido común a la hora de operar el
equipo.
b) En caso de dudas acerca del funcionamiento correcto
del equipo, contactar con el servicio técnico del
fabricante.
c) Solo el servicio técnico del fabricante se puede
encargar de la reparación del equipo. ¡No reparar el
equipo por cuenta propia!
d) Está prohibida la presencia de niños o terceros en la
estación de trabajo. (El descuido puede resultar en la
pérdida de control sobre el equipo.)
e) Comprobar periódicamente el estado de las pegatinas
con información de seguridad. Si las pegatinas
quedan ilegibles, sustituirlas por pegatinas nuevas.
f) Guardar el manual de uso para futuras consultas. Si el
equipo se va a entregar a terceros, adjuntar el manual
de uso.
g) Los elementos del embalaje y pequeños elementos de
montaje se deben guardar fuera del alcance de los
niños.
h) Mantener el equipo fuera del alcance de los niños y
animales.
i) Si el equipo se utiliza conjuntamente con otros
equipos, se deben observar también las indicaciones
de los demás manuales de uso pertinentes.
DATOS TÉCNICOS
2.2. SEGURIDAD PERSONAL
a) Está prohibido manejar el equipo si el usuario está
cansado, enfermo, bajo los efectos del alcohol,
estupefacientes o medicamentos que reduzcan
sustancialmente su capacidad de operar el equipo.
b) Pueden operar el equipo las personas en buena
forma física, capaces de manejar el equipo y que han
recibido la formación necesaria, han leído el presente
manual y han recibido las instrucciones pertinentes en
materia de seguridad e higiene en el trabajo.
c) No pueden operar el equipo las personas (incluidos
los niños) con funciones psicológicas, sensoriales y
mentales decientes, o que no tengan la experiencia
o los conocimientos necesarios, a no ser que estén
supervisadas por una persona responsable de su
seguridad o hayan sido instruidas por la misma acerca
del uso correcto del equipo.
d) Prestar atención y guiarse por el sentido común a la
hora de operar el equipo. Un momento de distracción
durante el trabajo puede resultar en lesiones
corporales graves.
e) Usar equipos de protección individual requeridos
para el trabajo con el equipo y especicados en el
punto 1 de la explicación de los símbolos utilizados en
el manual. El uso de equipos de protección individual
adecuados y certicados reduce el riesgo de lesiones.
1. DESCRIPCIÓN GENERAL
Este manual ha sido elaborado para favorecer un empleo
seguro y able. El producto ha sido estrictamente diseñado
y fabricado conforme a las especicaciones técnicas y para
ello se han utilizado las últimas tecnologías y componentes,
manteniendo los más altos estándares de calidad.
ANTES DE LA PUESTA EN FUNCIONAMIENTO,
LEA LAS INSTRUCCIONES MINUCIOSAMENTE Y
ASEGÚRESE DE COMPRENDERLAS.
Para garantizar un funcionamiento largo e infalible del
dispositivo, se debe prestar atención a su correcto empleo
y mantenimiento de acuerdo con las instrucciones descritas
en este manual. Los datos técnicos y las especicaciones
presentes en este manual están actualizados. El fabricante
se reserva el derecho a realizar cambios asociados a
mejoras de calidad.
EXPLICACIÓN DE LOS SÍMBOLOS
¡ADVERTENCIA! Las imágenes de este manual
tienen carácter meramente explicativo y los detalles
de su producto pueden ser diferentes.
2. SEGURIDAD
¡ADVERTENCIA! Lea todas las advertencias e
instrucciones de seguridad. El incumplimiento de
avisos e instrucciones puede causar lesiones graves
o la muerte.
¡ADVERTENCIA! Los niños y las personas no
autorizadas deben estar asegurados cuando trabajen
con esta unidad.
ES
MANUAL DE INSTRUCCIONES
21
Rev. 18.10.2022
El producto cumple con las normas de
seguridad vigentes.
Respetar las instrucciones de uso.
Producto reciclable.
¡ATENCIÓN!, ¡ADVERTENCIA! o ¡NOTA! para
llamar la atención sobre ciertas circunstancias
(señal general de advertencia).
Utilizar guantes de protección.
Usar equipos de protección de la cabeza y
del rostro.
Utilizar calzado de seguridad.
¡ATENCIÓN! ¡Advertencia de lesiones en
manos!
¡ATENCIÓN! ¡Peso colgante!
Llevar gafas de protección.
Descripción del parámetro Valor del parámetro
Nombre del producto GRÚA PLEGABLE PARA
TALLER
Modelo MSW-ECF1-01
Peso [kg] 69
Altura máxima [mm] 2120
Carga máxima [Tn] 1
3.2. PREPARAZIONE ALL’UTILIZZO
POSIZIONAMENTO DEL DISPOSITIVO
Il dispositivo deve essere sempre utilizzato su una
supercie piana, stabile, pulita, ignifuga ed asciutta e fuori
dalla portata dei bambini e delle persone con funzioni
psichiche, sensoriali e mentali ridotte.
MONTAGGIO DEL DISPOSITIVO
1. Fissare le ruote girevoli alla base con viti, rondelle e
dadi.
2. Inlare i piedi nella base. Fissarli con viti, rondelle e
dadi. Sollevare un lato della base per livellare il foro
della base con il foro del piede e mettere le viti (11) in
questi fori, poi bloccarle con le coppiglie.
3. Fissare l’impugnatura alla colonna con le viti e le
rondelle ed unire la parte inferiore della colonna al
telaio della base.
4. Utilizzando viti, rondelle e dadi, ssare il braccio
mobile alla parte superiore della colonna - serrare i
dadi in modo che il braccio possa ruotare liberamente
e ssare l’estremità inferiore del pistone idraulico alla
colonna del braccio mobile, quindi la parte superiore
del pistone al braccio mobile.
5. Utilizzando gli elementi di ssaggio, ssare il gancio
con la catena al braccio del braccio mobile.
3.3. UTILIZZO DEL DISPOSITIVO
Gli oggetti più pesanti vanno appesi all’inizio del braccio
mobile. Più l’oggetto è leggero, più è possibile appenderlo
nel punto più lontano del braccio mobile.
3.4. PULIZIA E MANUTENZIONE
a) Per pulire la supercie utilizzare solo agenti senza
sostanze corrosive.
b) Dopo ogni pulizia, asciugare accuratamente tutti gli
elementi prima di riutilizzare il dispositivo.
c) Conservare il dispositivo in luogo asciutto e fresco,
protetto dall’umidità e dall’azione diretta dei raggi
solari.
d) È necessario eseguire revisioni regolari del dispositivo
per quanto riguarda l’ecienza tecnica ed eventuali
danneggiamenti.
e) Per pulire, utilizzare un panno morbido e umido.
f) Per pulire, non utilizzare oggetti appuntiti e/o metallici
(ad esempio spazzole metalliche o spatole metalliche),
in quanto possono danneggiare la supercie del
materiale con cui è realizzato il dispositivo.
g) Lubricare regolarmente gli elementi mobili, di
attrito e i cuscinetti delle ruote del dispositivo con un
lubricante speciale.
h) Conservare il dispositivo inattivo con il braccio
abbassato (pistone piegato).
i) Per il pistone utilizzare solo ed esclusivamente olio
idraulico - è vietato utilizzare olio per motori, olio per
trasmissioni o liquido freni.

ES
f) No sobrevalorar sus propias capacidades. Siempre
mantener el equilibrio corporal durante el trabajo. El
mantenimiento del equilibrio permite controlar mejor
el equipo en situaciones inesperadas.
g) No llevar ropa suelta ni joyería. Mantener el pelo,
la ropa y los guantes lejos de las partes móviles del
equipo. La ropa suelta, la joyería o el pelo largo se
pueden enganchar entre las partes móviles.
h) El equipo no es un juguete. Los niños se deben vigilar
para que no jueguen con el equipo.
2.3. USO SEGURO DEL EQUIPO
a) No sobrecargar el equipo. Utilizar las herramientas
adecuadas para el n determinado. Un equipo
correctamente seleccionado de acuerdo con su uso
previsto permitirá realizar el trabajo de una manera
más eciente y más segura.
b) En caso de no utilizar el equipo, guardarlo fuera del
alcance de los niños y las personas que no conozcan
el equipo y no hayan leído el presente manual. Los
equipos son peligrosos en manos de usuarios sin
experiencia.
c) Mantener el equipo en buen estado técnico. Antes de
cada uso, comprobar la ausencia de daños generales
o relacionados con las partes móviles (rotura de
piezas y componentes o cualquier otra condición que
pudiera afectar al funcionamiento seguro del equipo).
En caso de detectar daños, entregar el equipo al
servicio de reparación antes del siguiente uso.
d) Proteger el equipo de los niños.
e) La reparación y el mantenimiento de los equipos se
deben realizar por personas cualicadas y solo con el
uso de piezas de recambio originales. Esto garantizará
la seguridad de uso del equipo.
f) Para proteger la integridad operativa según el diseño
del equipo, no retirar los protectores preinstalados y
no desenroscar los tornillos.
g) A la hora de transportar y manipular el equipo
desde el lugar de su almacenamiento hasta el lugar
de utilización, se deben tener en cuenta las normas
de seguridad e higiene en el trabajo relativas a los
trabajos de manipulación y vigentes en el país de uso
de los equipos.
h) Está prohibido arrastrar, desplazar ni girar el equipo
en marcha.
i) Limpiar periódicamente el equipo para no permitir la
acumulación permanente de impurezas.
j) El equipo no es un juguete. La limpieza y el
mantenimiento del equipo no se pueden dejar en
manos de niños sin supervisión de un adulto.
k) Está prohibido manipular la integridad estructural
del equipo con el n de modicar sus parámetros o
construcción.
l) Mantener el equipo lejos de las fuentes de fuego y
calor.
m) No sobrecargar el equipo.
n) No permitir un descenso repentino ni el balanceo
de la carga suspendida, sobre todo al manipular el
equipo.
o) Utilizar cables o cadenas con una resistencia superior
a la carga a levantar.
p) No emplear el equipo sin o con poco aceite en el
cilindro.
q) Proteger los pies, las manos y los dedos a la hora de
trabajar con el equipo.
3. INSTRUCCIONES DE USO
La grúa sirve para levantar y transportar elementos pesados,
por ejemplo para levantar motores, cajas de cambios, etc.,
así como para realizar trabajos de taller relacionados con el
montaje/desmontaje de componentes pesados de vehículos.
El usuario es responsable de los daños derivados de un
uso inadecuado del aparato.
3. CONDICIONES DE USO
¡ATENCIÓN! Aunque en la fabricación de
este aparato se ha prestado gran importancia
a la seguridad, dispone de ciertos mecanismos de
protección extras. A pesar del uso de elementos de
seguridad adicionales, existe el riesgo de lesiones
durante el funcionamiento, por lo que se recomienda
proceder con precaución y sentido común.
22 Rev. 18.10.2022
ES
23
Rev. 18.10.2022
¡ATENCIÓN! El despiece de este producto se
encuentra en las últimas páginas de las instrucciones
p. 30.
Número Nombre del elemento
1 Cadena y gancho
2Tornillo
3 Arandela plana
4Arandela de seguridad
5Tuerca
6 Extensión
7 Brazo
8 Tornillo
9 Arandela
10 Tuerca
11 Tornillo
12 Arandela
13 Tuerca
14 Pata
15 Tornillo
16 Tornillo
17 Arandela
18 Mango
19 Casquillo
20 Columna
21 Cilindro hidráulico
22 Tornillo
23 Tuerca
24 Ruedas giratorias
25 Tornillo
26 Pasador de bloqueo
27 Clavija
28 Base
29 Pasador
3.2. PREPARACIÓN PARA EL TRABAJO
COLOCACIÓN DEL EQUIPO
El equipo siempre se debe utilizar sobre un soporte liso,
estable, limpio, ignífugo y seco, fuera del alcance de los
niños y las personas con funciones psicológicas, sensoriales
y mentales decientes.
MONTAJE DEL EQUIPO
1. Fijar las ruedas giratorias a la base con tornillos,
arandelas y tuercas.
2. Introducir las patas en la base. Fijar con tornillos,
arandelas y tuercas. Levantar la base por un lado para
alinear el agujero de la base con el agujero de la pata,
luego introducir los pasadores (11) en los agujeros y
bloquear con clavijas.
3. Utilizar los tornillos y las arandelas para jar el mango
a la columna y conectar la base de la columna con el
soporte de la base.
4. Utilizar los tornillos, las arandelas y las tuercas para
jar la extensión encima de la columna: apretar
las tuercas de tal manera que el brazo pueda girar
libremente y sujetar la parte inferior del cilindro
hidráulico a la columna de la extensión, y luego la
parte superior del cilindro con la extensión.
5. Utilizar los elementos de jación para instalar el
gancho con la cadena en el brazo de la extensión.
3.3. MANEJO DEL EQUIPO
Los objetos más pesados se deben colgar en la parte más
cercana de la extensión. Cuanto más ligero el objeto, más
lejos se puede colocar en la extensión.
3.4. LIMPIEZA Y MANTENIMIENTO
a) Realizar la limpieza utilizando solamente productos
sin sustancias corrosivas.
b) Después de cada limpieza, todos los elementos se
deben secar bien hasta volver a utilizar el equipo.
c) Almacenar el equipo en un lugar seco y fresco,
protegido de la humedad y la exposición solar directa.
d) Inspeccionar periódicamente el equipo para conrmar
su aptitud técnica y comprobar la ausencia de daños.
e) Utilizar un paño húmedo suave para la limpieza.
f) No emplear objetos puntiagudos ni metálicos para
la limpieza (cepillos de alambre, espátulas metálicas,
etc.) debido al riesgo de deterioro del revestimiento
del equipo.
g) Lubricar periódicamente los elementos móviles, los
elementos de fricción y los rodamientos de las ruedas
del equipo utilizando un lubricante especial.
h) Cuando el equipo no esté en uso, guardarlo con el
brazo rebajado (cilindro plegado).
i) Utilizar solamente aceite hidráulico para el cilindro:
está prohibido utilizar aceites de motor, de
transmisión o el líquido de frenos.

A gyelmeztetésekben és utasításokban a „berendezés“
vagy „termék“ kifejezés az összecsukható műhelydarut
jelenti.
2.1. MUNKAHELYI BIZTONSÁG
a) A munkahelyen biztosítsa a rendet és a jó
megvilágítást. A rendetlenség vagy a rossz
megvilágítás balesetekhez vezethet. Legyen előrelátó,
gyeljen arra, amit csinál és őrizze meg józanságát a
gép használata során.
b) Ha kétsége merül fel, hogy a berendezés megfelelően
működik-e, lépjen kapcsolatba a gyártó szervizével.
c) A berendezés javítását kizárólag a gyártó szervize
végezheti. Tilos önállóan javításokat végezni!
d) A munkahelyen nem tartózkodhatnak gyermekek
és illetéktelen személyek. (A gyelmetlenség a
berendezés feletti uralom elvesztésével járhat.)
e) Rendszeresen ellenőrizni kell a biztonsági
információkat tartalmazó címkék állapotát. Cserélje ki
azokat, ha olvashatatlanná váltak.
f) Őrizze meg a használati utasítást a későbbi
használatra. Ha a berendezést harmadik személynek
kell átadni, akkor mellékelni kell hozzá a használati
utasítást is.
g) A csomagolási elemeket és apróbb szerelési elemeket
gyermekek elől elzárt helyen kell tárolni.
h) A berendezést tartsa gyermekek és állatok elől
elzárva.
i) Ha a berendezést egyéb berendezésekkel együtt
használja, akkor alkalmazkodni kell a többi használati
utasításhoz is.
MŰSZAKI ADATOK
2.2. SZEMÉLYI BIZTONSÁG
a) Tilos a berendezést fáradt, beteg állapotban, alkohol,
kábítószerek és olyan gyógyszerek hatása alatt kezelni,
amelyek jelentősen korlátozzák ezt a képességet.
b) A berendezést erre zikailag alkalmas és megfelelően
kioktatott olyan személyek kezelhetik, akik
megismerkedtek a jelen utasítással, és kioktatták őket
a munka- és egészségvédelem témakörében.
c) A berendezés nem arra készült, hogy korlátozott
pszichikai, érzékelési és szellemi képességekkel
rendelkező olyan személyek (köztük gyermekek)
kezeljék, akik nem rendelkeznek a megfelelő tudással
és/vagy tapasztalattal, hacsak nem felügyeli őket egy
olyan személy, aki felelősséget visel a biztonságukért,
vagy ellátta őket útmutatásokkal a berendezés
kezelését illetően.
d) A berendezés üzemeltetése során gyelmesnek kell
lenni, és józan megfontoltságot kell tanúsítani. Egy
pillanatnyi gyelmetlenség a munka közben komoly
testi sérüléssel járhat.
e) Használni kell a munkavégzéshez szükséges, az 1.
pontban - szimbólumok magyarázata - említett
egyéni védőeszközöket. A megfelelő, bevizsgált
egyéni védőeszközök használatával csökkenthető a
sérülés kockázata.
f) Ne becsülje túl a saját lehetőségeit. A munka során
mindig őrizze meg teste egyensúlyát, stabilitását. Ez
biztosítja, hogy váratlan helyzetekben jobban ura
maradhasson a berendezésnek.
g) Ne viseljen laza ruházatot, sem ékszereket. Haját,
ruházatát és kesztyűjét tartsa távol a mozgó
alkatrészektől. A laza ruházatot, az ékszereket vagy a
hosszú hajat elkaphatják a mozgó alkatrészek.
EMLÉKEZTETŐ! A gyermekeket és egyéb
személyeket védje a berendezés üzemeltetése során.
1. ÁLTALÁNOS LEÍRÁS
A használati útmutató célja a biztonságos és megbízható
használat elősegítése. A terméket szigorúan a műszaki
előírásoknak megfelelően tervezték és gyártották, a
legújabb technológiák és alkatrészek felhasználásával és a
legmagasabb minőségi előírások betartásával.
A MUNKA MEGKEZDÉSE ELŐTT ALAPOSAN,
ÉRTŐ OLVASÁSSAL TANULMÁNYOZZA A JELEN
HASZNÁLATI UTASÍTÁST.
A készülék hosszú és megbízható működésének biztosítása
érdekében gondoskodni kell annak helyes működéséről és
karbantartásáról a jelen útmutatóban szereplő előírásoknak
megfelelően. Az útmutatóban szereplő műszaki adatok
és specikációk aktuálisak. A gyártó fenntartja a jogot a
minőség javításával kapcsolatos változtatásokra.
SZIMBÓLUMMAGYARÁZAT
VIGYÁZAT! Olvassa el az összes biztonsági
gyelmeztetést és minden utasítást. A
gyelmeztetések és utasítások be nem tartása súlyos
sérüléseket vagy halált okozhat.
VIGYÁZAT! A használati utasítás illusztrációi
szemléltető jellegűek és bizonyos részletekben
eltérhetnek a tényleges terméktől.
2. BIZTONSÁGOS ÜZEMELTETÉS
A használati utasítás eredeti változata a német verzió.
A többi nyelvi verzió az eredeti német fordítása.
HU HASZNÁLATI ÚTMUTATÓ
24 Rev. 18.10.2022
A termék teljesíti a vonatkozó biztonsági
szabványok követelményeit.
Használat előtt ismerje meg az utasítást.
Újrafeldolgozásra alkalmas termék.
Az adott helyzetre vonatkozó FIGYELEM!
vagy FIGYELMEZTETÉS! vagy EMLÉKEZTETŐ!
(általános gyelmeztető jel).
Használjon védőkesztyűt.
Használjon fej- és arcvédőt.
FIGYELEM! Kéz roncsolódásának a veszélye!
FIGYELEM! Függő teher!
Viseljen védőszemüveget.
Paraméter leírása Paraméter leírása
Termék neve ÖSSZECSUKHATÓ
MŰHELYDARU
Típus MSW-ECF1-01
Tömeg [kg] 69
Maximális magasság [mm] 2120
Maximális terhelés [t] 1
h) A berendezés nem játékszer. Ügyelni kell a
gyermekekre, hogy ne játsszanak a berendezéssel.
2.3. A BERENDEZÉS BIZTONSÁGOS HASZNÁLATA
a) Tilos túlterhelni a berendezést. Használja az adott
alkalmazásnak megfelelő szerszámokat. Egy
megfelelően megválasztott berendezés jobban és
biztonságosabban képes elvégezni azt a munkát,
amelyre tervezték.
b) Használaton kívül a berendezést gyermekek és
a berendezést vagy a jelen utasítást nem ismerő
személyek elől elzárva kell tartani. A berendezések
veszélyesek a gyakorlatlan felhasználók kezében.
c) Tartsa jó műszaki állapotban a berendezést. Minden
használat előtt ellenőrizze, hogy az nem mutat-e
általános vagy a mozgó elemekkel kapcsolatos
sérüléseket (alkatrészek vagy elemek törése vagy
minden egyéb olyan körülmény, amely hatással lehet
a berendezés biztonságos működésére). Sérülés
esetén ne használja a berendezést, hanem adja át
javításra.
d) Óvja gyermekektől a berendezést.
e) A berendezés javítását és karbantartását szakképzett
személy végezze, kizárólag eredeti pótalkatrészek
felhasználásával. Ez garantálja a biztonságos
használatot.
f) A berendezés tervezett működési integritásának
biztosítása érdekében ne távolítsa el a gyárilag
felszerelt burkolatokat, vagy ne csavarja ki a
csavarokat.
g) A berendezésnek a tárolási helyről a felhasználás
helyére történő szállításánál és mozgatásánál be kell
tartani az adott országban a kézi szállítási munkáknál
érvényes munkavédelmi és munkaegészségügyi
szabályokat.
h) Tilos a berendezést eltolni, áthelyezni és elfordítani
munkavégzés közben.
i) A berendezést rendszeresen tisztítani kell, nehogy
tartós szennyeződés rakodjon le rajta.
j) A berendezés nem játékszer. A berendezés tisztítását
és karbantartását nem végezhetik gyermekek felnőtt
felügyelete nélkül.
k) Tilos beavatkozni a berendezés szerkezetébe
paramétereinek vagy felépítésének megváltoztatása
céljából.
l) Tartsa távol a berendezést a hő- és tűzforrásoktól.
m) Tilos túlterhelni a berendezést.
n) Ne engedje le hirtelen a terhet, vagy azt, hogy a teher
belengjen, különösen a berendezés mozgása során.
o) Emelésre olyan teherbírású láncokat vagy köteleket
használjon, amely túllépi az emelt terhet.
p) Ne használja a berendezést, ha nincs elég olaj a
munkahengerben.
q) A daru használata során ügyeljen a kezére, lábára,
ujjaira.
3. ÜZEMELTETÉS SZABÁLYAI
A daru nehéz részegységek, pl. motorok, sebességváltók,
stb. felemelésére, járművek súlyos egységeinek szét- és
összeszerelésével kapcsolatos munkákra szolgál.
A felhasználó felelős a nem rendeltetésszerű használatból
eredő bármilyen károkért.
3.1. A KÉSZÜLÉK LEÍRÁSA
VIGYÁZAT! Annak ellenére, hogy a készülék minél
biztonságosabbra lett tervezve, fel lett szerelve
megfelelő biztonsági eszközökkel, valamint
a felhasználó biztonságát óvó plusz elemek
használatának ellenére is fennáll a baleset vagy
sérülés veszélye a készülékkel való munka során.
A termék használata során járjon el óvatosan és
a józan ész szabályai szerint.
HU
25
Rev. 18.10.2022
FIGYELEM: A termék összeállítási vázrajza az
útmutató végén található ezen az oldalon: 30.
Sorszám Alkatrész neve
1 Lánc és horog
2Csavar
3 Lapos alátét
4Biztosító alátét
5Anya
6 Gém
7 Kar
8 Csavar
9 Alátét
10 Anya
11 Csavar
12 Alátét
13 Anya
14 Láb
15 Csavar
16 Csavar
17 Alátét
18 Markolat
19 Hüvely
20 Oszlop
21 Hidraulikus munkahenger
22 Csavar
23 Anya
24 Forgató kerekek
25 Csavar
26 Reteszelő tüske
27 Sasszeg
28 Talp
29 Orsó

HU
26 Rev. 18.10.2022
DA
BRUGSVEJLEDNING
Betegnelsen ”maskine” eller ”produkt” i det efterfølgende
henviser til din sammenklappelig værkstedskran.
2.1. SIKKERHED I ARBEJDSOMRÅDET
a) Hold arbejdsområdet ryddet og godt oplyst. Rodede
eller mørke områder kan medføre ulykker. Vær
opmærksom på hvad du laver, og brug sund fornuft,
når du anvender maskinen.
b) Hvis du er i tvivl om, hvorvidt maskinen fungerer
korrekt eller den er beskadiget, kontakt producentens
serviceafdeling.
c) Reparationer på maskinen må kun udføres af en
autoriseret servicetekniker. Forsøg ikke selv at
reparere maskinen!
d) Børn og uautoriserede personer skal holdes væk fra
arbejdsområdet. (Uopmærksomhed kan medføre tab
af kontrol over maskinen.)
e) Sikkerhedsmærkaterne på maskinen bør kontrolleres
regelmæssigt, og ulæselige mærkater skal udskiftes.
f) Gem denne brugsanvisning til senere brug. Hvis
du overlader maskinen til andre personer, skal
brugsanvisningen altid følge med.
g) Emballagekomponenter og små bestanddele bør
opbevares utilgængeligt for børn.
h) Hold altid børn og kæledyr væk fra maskinen.
i) Hvis maskinen bruges sammen med andre maskiner
eller udstyr, skal de anvisninger, der er gældende for
den pågældende maskine eller udstyr, også følges
nøje.
TEKNISKE DATA
2.2. PERSONLIG SIKKERHED
a) Brug ikke maskinen, når du er træt, syg eller under
indydelse af alkohol, euforiserende stoer eller
medicin, der i væsentlig grad forringer din evne til at
betjene maskinen.
b) Maskinen kan kun betjenes af personer med fuld
førlighed, som er trænet i brug af maskinen, og som
har læst denne brugsanvisning og som er blevet gjort
bekendt med anvisningerne vedrørende arbejdsmiljø
og sikkerhed.
c) Maskinen er ikke beregnet til at blive brugt af
personer (herunder børn) med nedsat psykisk,
sensorisk eller mental funktionsevne, eller af personer
uden tilstrækkelig erfaring og/eller viden, medmindre
de er under opsyn af en person, der er ansvarlig for
deres sikkerhed eller har fået pasende vejledning i
brug af maskinen.
d) Vær opmærksom på hvad du laver, og brug sund
fornuft, når du anvender maskinen. Et øjebliks
uopmærksomhed når du arbejder med maskinen kan
resultere i alvorlig personskade.
e) Brug de personlige værnemidler, som arbejdet
kræver. For forklaring af symboler se i øvrigt pkt. 1.
Anvendelse af passende godkendt beskyttelsesudstyr
begrænser risikoen for personskade.
f) Overvurder ikke dine egne muligheder. Hold god
balance og kropsstabilitet under hele arbejdet for
bedre at kunne kontrollere maskinen i uventede
situationer.
HUSK! Hold børn og omkringstående personer på
afstand, når du arbejder med maskinen.
1. ÁLTALÁNOS LEÍRÁS
A használati útmutató célja a biztonságos és megbízható
használat elősegítése. A terméket szigorúan a műszaki
előírásoknak megfelelően tervezték és gyártották, a
legújabb technológiák és alkatrészek felhasználásával és a
legmagasabb minőségi előírások betartásával.
A MUNKA MEGKEZDÉSE ELŐTT ALAPOSAN,
ÉRTŐ OLVASÁSSAL TANULMÁNYOZZA A JELEN
HASZNÁLATI UTASÍTÁST.
A készülék hosszú és megbízható működésének biztosítása
érdekében gondoskodni kell annak helyes működéséről és
karbantartásáról a jelen útmutatóban szereplő előírásoknak
megfelelően. Az útmutatóban szereplő műszaki adatok
és specikációk aktuálisak. A gyártó fenntartja a jogot a
minőség javításával kapcsolatos változtatásokra.
SZIMBÓLUMMAGYARÁZAT
BEMÆRK! Læs alle sikkerhedsadvarsler og alle
instruktioner. Manglende overholdelse af advarslerne
og instruktionerne kan resultere i alvorlig personskade
eller dødsfald.
BEMÆRK! Tegninger i denne manual er kun til
illustrationsformål, og kan i nogle detaljer afvige fra
den faktiske enhed.
Den originale betjeningsvejledning er på tysk. Andre
sprogversioner er oversættelser fra tysk.
27
Rev. 18.10.2022
Produktet overholder kravene i de relevante
sikkerhedsstandarder.
Læs denne brugsanvisning før du tager
produktet i brug.
Egnet til genanvendelse.
BEMÆRK! eller ADVARSEL! eller HUSK!
angiver forholdsregler, der skal tages
(generelt advarselsskilt).
Brug beskyttelseshandsker.
Brug hoved- og ansigtsbeskyttelse.
Brug sikkerhedsfodtøj.
BEMÆRK! Fare for klemning! Pas på hænder!
BEMÆRK! Hængende last!
Brug sikkerhedsbriller.
2. BRUGSSIKKERHED
Parameter betegnelse Parameter værdi
Produkt SAMMENKLAPPELIG
VÆRKSTEDSKRAN
Model MSW-ECF1-01
Vægt [kg] 69
Maks. højde [mm] 2120
Maks. belastning [t] 1
3.2. MUNKÁRA VALÓ ELŐKÉSZÍTÉS
BERENDEZÉS ELHELYEZÉSE
A berendezést mindig egyenletes, stabil, tiszta, tűzálló és
száraz felületen üzemeltesse, gyermekektől és korlátozott
pszichikai, érzékelési és szellemi funkciókkal rendelkező
személyektől távol .
BERENDEZÉS SZERELÉSE
1. Erősítse fel a forgató kerekeket a talpra csavarok,
alátétek és anyák segítségével.
2. Tolja be a talpba a lábakat, és rögzítse azokat
csavarok, alátétek és anyák segítségével. Emelje fel a
talp egyik oldalát, hogy a talpban lévő furatot illessze
a lábban lévő furathoz, majd tolja át a (11) tüskéket
ezeken a furatokon, és biztosítsa sasszegekkel.
3. Csavarok és alátétek segítségével erősítse fel az
oszlopra a tartót, és kösse össze az oszlop alját az alap
vázával.
4. Csavarok, anyák és alátétek segítségével rögzítse
an gémet az oszlop csúcsán - az anyákat annyira
húzza meg, hogy a kar szabadon tudjon forogni.
Rögzítse a hidraulikus munkahenger alsó végét a gém
oszlopához, a felső végét pedig a gémhez.
5. Kötőelemek használatával szerelje rá a horgot a
lánccal együtt a gémkarra.
3.3. MUNKAVÉGZÉS A BERENDEZÉSSEL
A legnehezebb tárgyakat a gém legelejére függessze
fel. Minél könnyebb egy tárgy, annál messzebbre lehet
ráakasztani a gémre.
3.4. TISZTÍTÁS ÉS KARBANTARTÁS
a) A felületek tisztítására kizárólag maró anyagoktól
mentes szereket használjon.
b) Minden tisztítás után szárítson meg jól minden elemet,
mielőtt újból használatba venné a berendezést.
c) A darut száraz és hűvös, nedvesség és közvetlen
napsugárzás ellen védett helyen kell tárolni.
d) A berendezést rendszeresen szemlézni kell a műszaki
állapot és a sérülésmentesség szempontjából.
e) Tisztításra puha, nedves törlőruhát használjon.
f) A tisztításhoz ne használjon éles és/vagy fém
tárgyakat (pl. drótkefét vagy fémlapátkát), mivel ezek
megsérthetik a berendezés anyagának a felületét.
g) A morgó és súrlódó alkatrészeket, a berendezés
kerékcsapágyait speciális zsírral kell kenni.
h) Használaton kívül a darut leeresztett karral tárolja
(behúzott munkahenger mellett).
i) A munkahengerbe kizárólag hidraulika olajat szabad
betölteni - tilos motorolajat, hajtóműolajat vagy
fékfolyadékot használni.

DA
g) Bær ikke løst tøj eller smykker. Hold dit hår, tøj og
handsker væk fra bevægelige dele. Løst tøj, smykker
og langt hår kan bliver fanget i maskinens bevægelige
dele.
h) Denne maskine er ikke et legetøj. Børn skal være
under opsyn for at sikre, at de ikke leger med
maskinen.
2.3. SIKKERHED VED BRUG
a) Overbelast ikke maskinen. Brug de værktøjer, der er
egnet til den pågældende anvendelse. Du vil kunne
arbejde bedre og sikrere, når du bruger det redskab
der bedst passer til opgaven.
b) Maskinen, når den ikke bruges, skal opbevares uden
for rækkevidde af børn og personer, der ikke har
kendskab til maskinen eller denne brugsanvisning.
Maskiner er farlige i hænderne på uerfarne brugere.
c) Maskinen skal holdes i god teknisk stand. Hver
gang før du begynder at arbejde skal du tjekke om
maskinen er intakt og kontrollere de bevægelige
dele (for revner eller andre forhold, der kan påvirke
maskinens sikkerhed). Konstateres der skader på
maskinen, skal disse udbedres, før maskinen tages i
brug igen.
d) Maskinen skal opbevares utilgængeligt for børn.
e) Reparation og vedligeholdelse af maskinen skal
udføres af en autoriseret servicetekniker. For at sikre
sikkerheden ved brug må der kun anvendes originale
reservedele.
f) For at sikre, at maskinen kører problemfrit som
forventet, må du ikke fjerne de oprindeligt monterede
dæksler og skruer.
g) Ved transport og ytning af maskinen fra
opbevaringsstedet til arbejdspladsen skal de i landet
gældende regler for arbejdssikkerhed ved manual
transport følges nøje.
h) Det er forbudt at ytte og dreje maskinen mens den
er i drift.
i) Rengør maskinen regelmæssigt for at forhindre
vedvarende ophobning af snavs.
j) Denne maskine er ikke et legetøj. Rengøring og
vedligeholdelse bør ikke udføres af børn uden opsyn.
k) Det er ikke tilladt at foretage indgreb i maskinens
konstruktion for at ændre på maskinens parametre.
l) Maskinen skal holdes væk fra brand- og varmekilder.
m) Overbelast ikke maskinen.
n) Undgå, at den ophængte last synker eller svinger
pludselig, især mens du ytter maskinen.
o) Til løftning brug reb eller kæder som er godkendt til
en højere belastning end lastens vægt.
p) Brug ikke maskinen, hvis der er for lidt eller ingen olie
i cylinderen.
q) Pas på fødder, hænder og ngre mens du arbejder
med maskinen.
3. FORHOLDSREGLER VED BRUG
Værkstedskran er beregnet til at ytte tunge løft, såsom
motorer, gearkasser mv., på værkstedet i forbindelse med
af- og påmontering større komponenter i køretøjer.
Brugeren er den, der er ansvarlig for enhver skade,
misbrugen af maskinen måtte forårsage.
3.1. BESKRIVELSE AF MASKINEN
BEMÆRK! På trods af enhedens sikre design, og dens
beskyttende egenskaber, og på trods af anvendelsen
af ekstra dele, der beskytter operatøren, er der stadig
en lille risiko for uheld eller personskade, når enheden
anvendes. Vær opmærksom, og brug sund fornuft,
når du anvender enheden.
Nummer Del
1 Kæde og krog
2Skrue
3 Flad underlagsskive
4Beskyttelsesskive
5Møtrik
6 Løftebom
7 Løftearm
8 Skrue
9 Underlagsskive
10 Møtrik
11 Skrue
12 Underlagsskive
13 Møtrik
14 Fod
15 Skrue
16 Skrue
17 Underlagsskive
18 Håndtag
19 Bøsning
20 Søjle
21 Hydraulisk cylinder
22 Skrue
23 Møtrik
24 Drejehjul
25 Skrue
26 Sikkerhedsdorn
27 Split
28 Ramme
29 Dorn
BEMÆRK: Samlingstegninger for produktet er
angivet sidst i brugsanvisningen på sider: 30.
3.2. FORBEREDELSE TIL BRUG
PLACERING AF MASKINEN
Maskinen skal til enhver tid placeres på et jævnt, stabilt,
rent, brandsikkert og tørt underlag, uden for rækkevidde af
børn og personer med nedsat psykisk, sensorisk eller mental
funktionsevne.
MONTERING AF MASKINEN
1. Fastgør drejehjulene til rammen ved hjælp af de
medfølgende skruer, underlagsskiver og møtrikker.
2. Sæt fødderne ind i rammen. Fastgør ved hjælp af de
medfølgende skruer, underlagsskiver og møtrikker.
Løft den ene side af rammen og anbring åbningen
i rammen lige under åbningen i foden. Isæt derefter
dorne (11) igennem åbningerne og lås dem ved hjælp
af splitter.
3. Ved hjælp af de medfølgende skruer og
underlagsskiver fastgør håndtaget til søjlen og
fastmonter derefter søjlen til bundrammen.
4. Ved hjælp af de medfølgende skruer, underlagsskiver
og møtrikker fastgør løftebommen øverst på søjlen.
Møtrikkerne spændes således, at løftearmen frit kan
dreje sig. Fastgør den nederste ende af cylinderen
til søjlen, og den øverste ende af cylinderen til
løftearmen.
5. Fastgør krogen med kæden til løftebommen ved
hjælp af egnede fastgørelsesanordninger.
3.3. BETJENING AF MASKINEN
De tungeste genstande skal ophænges først på
løftebommen. Lettere last kan anbringes tættere på
bommens ende.
3.4. RENGØRING OG VEDLIGEHOLDELSE
a) Undgå at bruge ætsende rengøringsmidler til
rengøring af maskinens overader.
b) Hver eneste gang efter rengøring skal alle dele tørres
grundigt af, før maskinen tages i brug igen.
c) Maskinen skal opbevares på et køligt og tørt sted,
væk fra direkte sollys og fugt.
d) Maskinen skal kontrolleres regelmæssigt for den
tekniske stand og eventuelle skader.
e) Maskinen skal rengøres med en blød og fugtig klud.
f) Brug ikke skarpe genstande og genstande i metal
(som stålbørster eller metalspartler) til rengøring, da
de kan beskadige maskinens lakke og overader.
g) Alle bevægelige dele, friktionselementer og hjullejer
skal smøres regelmæssigt med et egnet smøremiddel.
h) Maskinen, når den ikke bruges, skal opbevares med
løftearmen i bundtilstand.
i) For den hydrauliske cylinder kan der kun bruges
hydraulikolie. Motorolie, gearolie eller bremsevæske
må ikke bruges.
DA
28 Rev. 18.10.2022 29
Rev. 18.10.2022

2627
2529
28
14
17 16 23
24
24
16
17 16
1
3 4 5
6
10
98
7
2
1312
22
19
20
21
12 13
8 9 10
11
18
12 13 15
17 16
ZUSAMMENBAUEN DES PRODUKTS | ASSEMBLING THE EQUIPMENT | SKŁADANIE SPRZĘTU | SKLÁDÁNÍ ZAŘÍZENÍ
ASSEMBLAGE DU PRODUIT | MONTAGGIO DEL PRODOTTO | MONTAJE DEL PRODUCTO | A FELSZERELÉS ÖSSZECSUKÁSA
SAMLING AF MASKINEN
DE | EN |PL | FR | IT | ES | CZ
nDoC www.riskCE.pl rev.08-02-2018
EG-Konformitätserklärung | EU Declaration of conformity | Deklaracja zgodności WE |
Déclaration UE de conformité | Dichiarazione di conformità UE | Declaración UE de
conformidad | Prohlášení o shodě ES, 2020/06-08/123
Verantwortungsträger (Name, Adresse) | Responsible entity (name, address) | Podmiot odpowiedzialny (nazwa, adres) |
Entité responsable (nom, adresse) | Responsabile dell'entità (denominazione, sede) | Responsable de la entidad (nombre,
dirección) | Odpovědný subjekt (jméno, adresa): EXPONDO POLSKA SP. Z O.O. SP. K., ul. Nowy Kisielin –Innowacyjna 7,
66-002 Zielona Góra, Poland, EU
Mit voller Verantwortung erkläre ich, dass | declare under his sole responsibility that the product | z pełną
odpowiedzialnością deklaruje, że | Je déclare et affirme que | sotto la mia esclusiva responsabilità, dichiaro che | Bajo mi
total responsabilidad, declaro que | Na svoji výlučnou odpovědnost prohlašuji, že:
Name | name | nazwa | dénomination | nome | nombre | jméno: KLAPPBARER MOBILER WERKSTATTKRAN | FOLDING
ENGINE CRANE | ŻURAW WARSZTATOWY SKŁADANY | GRUE D'ATELIER PLIANTE | GRU DA OFFICINA PIEGHEVOLE |
GRÚA PLEGABLE PARA TALLER | SKLÁDACÍ JEŘÁB DO DÍLNY
Modell | model | model | modèle | modello | modelo | model: MSW-ECF1-01
Seriennummer | serial numer | numer seryjny | numéro de série | numero di serie | número de serie | sériové číslo:
000000000000 –999999999999
die Grundanforderungen erfüllt | meets the following essential requirements | spełnia zasadnicze wymagania | est
conforme aux exigences réglementaires suivantes| ed é conforme alle seguenti direttive | y cumple con los siguientes
requisitos básicos | splňuje základní požadavky:
• MD 2006/42/EC,
außerdem erfüllt dieses Produkt die Anforderungen der folgenden harmonisierten Normen | complies with the
requirements of the following harmonized standards | spełnia wymagania następujących norm zharmonizowanych | ce
produit est conforme aux normes harmonisées suivantes | inoltre il prodotto soddisfa i requisiti previsti dalle seguenti
norme armonizzate | además, este producto cumple con los requisitos de las siguientes normas armonizadas | kromě toho
splňuje tento produkt požadavky následujících harmonizovaných norem:
• EN ISO12100:2010,
• EN 1494:2000+A1:2008.
Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt
keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten
Tätigkeiten/Umbauarbeiten, ein., Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z
o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos. | This declaration relates
exclusively to the product in the state in which it was placed on the market. Any components added, handling effected or
modifications carried out subsequently are expressly excluded. The technical documentation can be obtained at the
premises of EXPONDO Polska sp. z o.o. sp. k. and is available from the authorised person Piotr R. Gajos. | Deklaracja ta
odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych
dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Dokumentacja
techniczna znajduje się w siedzibie firmy EXPONDO Polska sp. z o.o. sp. k., a osobą upoważnioną do jej dysponowaniem
jest Piotr R. Gajos. | Cette délaration concerne exclusivement le produit dans l’éat dans lequel il a ééintroduit sur le
marchéet ne comprend aucun composant, déontage ou autre modification ajoutéou effectuépar l’utilisateur final. La
documentation technique se trouve au sièe de l’entreprise EXPONDO Polska sp. z o.o. sp. k. et peut êre mise àdisposition
sous rélamation àla personne morale compéente Piotr R. Gajos. | La presente dichiarazione fa riferimento esclusivamente
allo stato del macchinario al momento dell´immissione sul mercato e non include componenti e/o modifiche apportati/e
allo stesso da parte del consumatore finale., La relativa documentazione tecnica si trova presso la sede legale dell´azienda
EXPONDO Polska sp. z o.o. sp. k., ed in merito ad un´eventuale divulgazione decide esclusivamente la persona avente piena
titolarità Piotr R. Gajos. | Esta declaración se refiere únicamente al estado en que la máquina ha sido introducida en el
mercado con exclusión de los elementos añadidos y las operaciones o modificaciones llevadas a cabo por el usuario final.,
La documentación técnica se encuentra en el domicilio social de EXPONDO Polska sp. z o.o. sp. k., y sobre su disponibilidad
decide la persona autorizada para ello, Piotr R. Gajos. | Toto prohlášení se vztahuje výlučně na strojní zařízení ve stavu, v
jakém bylo uvedeno na trh, a nevztahuje se na součásti, které byly následně přidány konečným uživatelem, nebo následně
provedené zásahy konečného uživatele. Technická dokumentace se nachází v sídle společnosti EXPONDO Polska sp. z o.o.
sp. k., a o její dostupnosti rozhoduje k tomu povolaná osoba Piotr R. Gajos.:
Gdynia, 06-08-2020
Piotr R. Gajos
Ingenieur für die Richtlinienüberprüfung der Produkte | Product
Compliance Engineer | Inżynier ds. Oceny zgodności produktów |
Ingénieur responsable des analyses de conformité des produits |
Ingegnere della sicurezza dei prodotti| ingeniero para la evaluación de la
directiva de productos |inženýr oddělení hodnocení bezpečnosti výrobků
Ort, Datum | Place, Date | Miejsce,
Data | Lieu, Date | Luogo, Data
|Lugar, Fecha | Místo, Datum
Unterschrift | Signature | Podpis | Signature |
Firma | Firma, | Podpis
Name, Vorname, Stelle | Name, function, | Imię, Nazwisko, Funkcja | Nom,
Prénom, Position | Cognome, Nome, Titolo del responsabile, | Apellidos,
Nombre, Puesto | Příjmení, Jméno, místo
30 Rev. 18.10.2022 31
Rev. 18.10.2022

expondo.com
CONTACT
expondo Polska sp. z o.o. sp. k.
ul. Nowy Kisielin – Innowacyjna 7
66-002 Zielona Góra | Poland, EU
e-mail: [e-mail]
UNSER HAUPTZIEL IST DIE ZUFRIEDENHEIT UNSERER KUNDEN!
BEI FRAGEN KONTAKTIEREN SIE UNS BITTE UNTER:
OUR CUSTOMERS‘ SATISFACTION IS OUR MAIN GOAL!
PLEASE CONTACT US WITH QUESTIONS AT:
NASZYM GŁÓWNYM CELEM JEST SATYSFAKCJA KLIENTÓW
W PRZYPADKU PYTAŃ PROSIMY O KONTAKT Z PRZEDSTAWICIELEM
W DANYM KRAJU:
NAŠÍM HLAVNÍM CÍLEM JE SPOKOJENOST NAŠICH ZÁKAZNÍKŮ! V PŘÍPADĚ OTÁZEK
NÁS PROSÍM KONTAKTUJTE NA:
NOTRE BUT PREMIER EST VOTRE SATISFACTION!
POUR TOUTE QUESTION, CONTACTEZ NOUS SUR:
NUESTRO OBJETIVO PRINCIPAL ES LA SATISFACCIÓN DE NUESTROS CLIENTES!
SI TIENE PREGUNTAS, POR FAVOR PÓNGANSE EN CONTACTO CON NOSTROS EN:
I NOSTRO PRINCIPALE OBIETTIVO È LA SODDISFAZIONE DEI NOSTRI CLIENTI!
PER EVENTUALI DOMANDE PER FAVORE, CI CONTATTINO SOTTO:
LEGFŐBB CÉLUNK ÜGYFELEINK ELÉGEDETTSÉGE.
KÉRDÉS ESETÉN, KÉRJÜK, VEGYE FEL A KAPCSOLATOT AZ ADOTT ORSZÁGBAN
MŰKÖDŐ KERESKEDELMI KÉPVISELETTEL:
KUNDETILFREDSHED ER VORES HOVEDMÅLSÆTNING.
VED SPØRGSMÅL KONTAKT VENLIGST DIN LOKALE DISTRIBUTØR:
