MTD 19A30050100 Assembly instructions

MTD PRODUCTS LLC, P.O. BOX 361131, CLEVELAND, OHIO 44136-0019
FastAttach™ Blade System Installation (If equipped)
WARNING
Before beginning installation, place the tractor on a firm and level surface, set the
parking brake, place the PTO in the disengaged (OFF) position, stop the tractor’s engine
and remove the ignition key to prevent unintended starting.
WARNING
Cutting blades are sharp. Always protect hands by wearing heavy leather work gloves
to grasp blades.
1. Set the tractor deck height to its highest position.
2. Carefully feel for the finger grooves on the blade collar at
the sides of the blade.
3. Push upward on the blade collar and hold it. See Figure 3.
4. While holding the collar in the upward position, rotate
the blade counter-clockwise to free it from the collar.
See Figure 4.
5. When the hole in the center of the blade aligns with the
tractor blade retainer, carefully lower the blade. See
Figure 5.
6. Line up the hole in the center of the XTREME™ mulch blade over the S-shaped retainer.
See Figure 6.
NOTE: When replacing or
installing the blades, be
sure to install with the side
marked “Bottom” or “Grass
Side” (or with a part number
stamped on it) facing the
ground when mower is in
operating position.
7. Push the blade upward
against the blade adapter
until the collar above rises.
See Figure 3.
8. Rotate the blade clockwise to align with the blade adapter.
See Figure 7.
NOTE: If too much resistance is felt while turning the blade then the spindle is rotating, the
blade is not properly aligned on the blade adapter and installation will not be successful.
9. There will be an audible click when the blade is properly locked in place. See Figure 8.
Figure 3
Figure 4 Figure 5 Figure 6
Figure 7
Figure 8
Form No. 769-26037
March 11, 2021

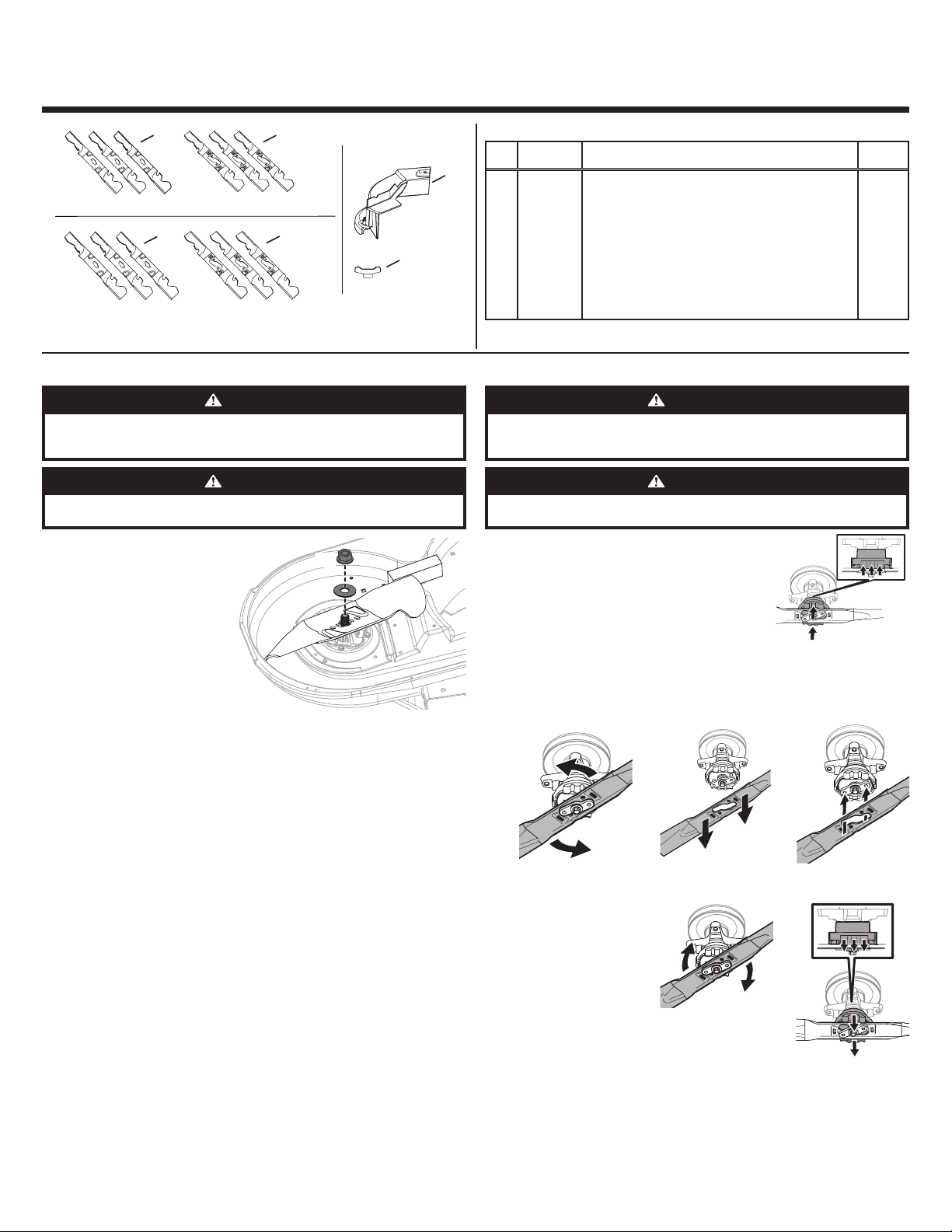

Contents of Carton
Ref Part # Description Qty
1631-08129 Mulch Assembly 1
2720-04122 Wing Knob 1
3742P05094-X XTREME™ Mulch Blade (50” deck only) 3
4942-01050-X XTREME™ Mulch Blade (50” FastAttach™ deck only) 3
5742P05086-X XTREME™ Mulch Blade (54” deck only) 3
6942-01054-X XTREME™ Mulch Blade (54” FastAttach™ deck only) 3
NOTE: Kits are deck-specific. Three (3) blades will be included with your kit. Verify you have the correct kit
for your deck size and style.
Installation Sheet
50” - 19A30050100/19A30052100/19A30050066; 54” - 19A30051100/19A30053100/19A30051066 -- Mulch Kit
1
2
3
50” Deck
5
54” Deck
4
50” FastAttach Deck
6
54” FastAttach Deck
Figure 1
Standard Blade System Installation (If equipped)
WARNING
Before beginning installation, place the tractor on a firm and level surface, set the
parking brake, place the PTO in the disengaged (OFF) position, stop the tractor’s engine
and remove the ignition key to prevent unintended starting.
WARNING
Cutting blades are sharp. Always protect hands by wearing heavy leather work gloves
to grasp blades.
1. Remove the deck from beneath
the tractor (refer to Deck
Removal in the Operator’s
Manual) then gently flip the
deck over to expose
its underside.
2. Use a 15/16” wrench to hold the
hex nut on top of the spindle
assembly when loosening the
hex nut (a) and washer (d)*
securing the blade. A block
of wood (c) may be placed
between the deck housing and
the cutting edge of the existing
blade (b) to help in breaking
loose the hex nut (a) and washer (d)*. See Figure 2.
3. When reinstalling blades, be sure of the following (see Figure 2):
a. Blades (b) are installed so wings are pointing upward toward the top of the deck.
NOTE: When replacing or installing the blades, be sure to install with the side marked
“Bottom” or “Grass Side” (or with a part number stamped on it) facing the ground when
mower is in operating position.
b. Washer (d)
*
is placed between bottom of blade (b) and hex nut (a).
IMPORTANT! Align “S” shaped cutout on XTREME™ mulch blade with matching “S” shape
on spindle for secure fit.
4. Tighten hex nut (a) to 70-90 ft-lbs (95-122 N-m).
5. Reinstall the deck (refer to Deck Installation in the Operator’s Manual).
(a)
(d)
(c)
(b)
*
* If equipped* If equipped
Figure 2

5. Place one hand in middle of top portion of
mulch assembly to secure horizontal flange
in place. While holding the mulch assembly
in place with one hand, use other hand to
lift mounting hole tab over fastener post
and hook mounting hole to fastener post on
top of deck. See Figure 11.
NOTE: Mulch assembly will need to be
“flexed” to allow it to hook to fastener post.
IMPORTANT! Be certain that bottom of
mulch assembly is located inside bottom lip
of deck opening.
6. Secure with wing knob. See Figure 12.
IMPORTANT! Recheck that bottom of mulch
assembly is located inside bottom lip of deck
opening after mulch assembly is secured.
Figure 12
MTD PRODUCTS LLC, P.O. BOX 361131, CLEVELAND, OHIO 44136-0019

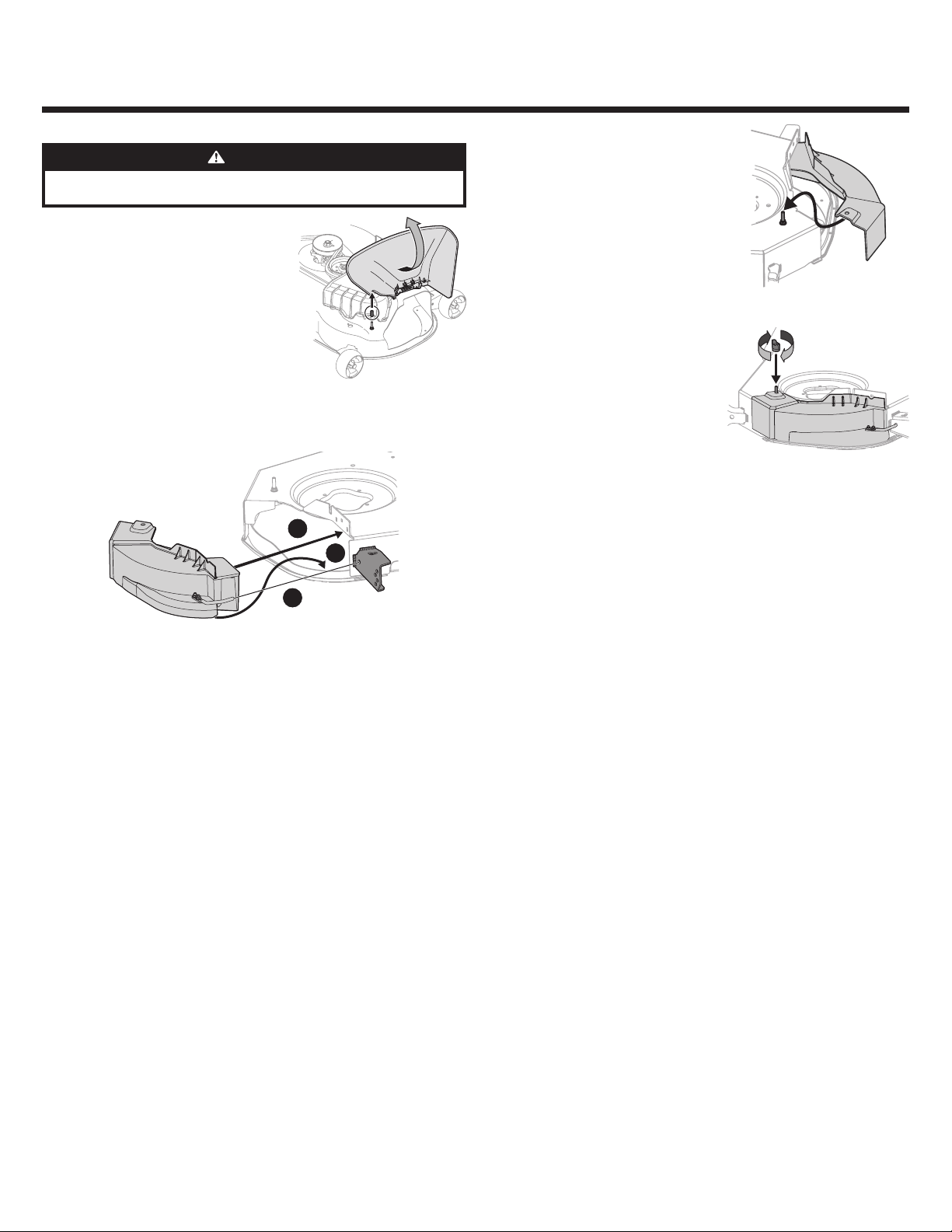

Mulch Assembly Installation
CAUTION
Do not remove cutting deck’s discharge chute when operating mower with mulch
kit installed.
1. Pivot the chute deflector upward and remove
the protective cover from the pin found on the
deck’s surface. See Figure 9.
2. Slide horizontal flange on top interior portion
of mulch assembly under top of deck. See 1 in
Figure 10.
3. Slide front portion of bottom of mulch
assembly into bottom of discharge opening on
deck. See 2 in Figure 10.
4. Slide slightly towards the front of the tractor
and insert rod into hole closest to deck on front
right guide wheel. See 3 in Figure 10. Figure 9
1
2
3
Figure 10
Figure 11
Installation Sheet
50” - 19A30050100/19A30052100/19A30050066; 54” - 19A30051100/19A30053100/19A30051066 -- Mulch Kit

MTD PRODUCTS LLC, P.O. BOX 361131, CLEVELAND, OHIO 44136-0019
Instalación del Sistema de Cuchillas FastAttach™ (si se incluye)
ADVERTENCIA
Antes de comenzar la instalación, coloque el tractor sobre una superficie firme y nivelada, coloque
el freno de mano, coloque la potencia de arranque (PTO) en la posición desconectada, pare el
motor del tractor y quite la llave de encendido para impedir que arranque accidentalmente.
ADVERTENCIA
Las cuchillas de corte son afiladas. Siempre protéjase las manos utilizando guantes de trabajo de
cuero grueso para sujetar las cuchillas.
1. Coloque la altura de la plataforma del tractor en su posición más alta.
2. Con cuidado sienta las ranuras para los dedos que están en el
collarín de la cuchilla a los lados de la cuchilla.
3. Empuje hacia arriba sobre el collarín de la cuchilla y sosténgalo.
Vea la Figura 3.
4. Mientras sostiene el collarín en la posición hacia arriba, rote la
cuchilla en sentido contrario a las agujas del reloj para liberarla
del collarín. Vea la Figura 4.
5. Cuando el orificio del centro de la cuchilla se alinee con el
retenedor de cuchillas del tractor, baje la cuchilla con cuidado. Vea la Figura 5.
6. Alinee el orificio en el centro de la cuchilla de abonadora XTREME™ sobre el retenedor en forma de
"S". Vea la Figura 6.
NOTA: Cuando reemplace o
instale las cuchillas, asegúrese
de instalarlas con el lado
marcado “Bottom” (inferior)
o “Grass Side” (lado de corte)
(o con un número de pieza
estampado) mirando al piso
cuando la cortadora de césped
está en posición de operación.
7. Empuje la cuchilla hacia arriba
contra el adaptador de cuchilla
hasta que el collarín se eleve. Vea la Figura 3.
8. Gire la cuchilla en sentido de las agujas del reloj para alinearla
con el adaptador de cuchilla. Vea la Figura 7.
NOTA: Si se siente demasiada resistencia mientras se está girando la cuchilla, significa que el
husillo está rotando, la cuchilla no está correctamente alineada sobre el adaptador de cuchilla y la
instalación no será exitosa.
9. Cuando la cuchilla esté correctamente trabada en su lugar, se escuchará un clic. Vea la Figura 8.
Figura 3
Figura 4 Figura 5 Figura 6
Figura 7
Figura 8
Formulario N.° 769-26037
11 de marzo de 2021
Contenido de la caja
Ref. Pieza # Descripción Cantidad
1631-08129 Conjunto para abono 1
2720-04122 Perilla de aletas 1
3742P05094-X Cuchilla de abonadora XTREME™ (plataforma de 50” únicamente) 3
4942-01050-X Cuchilla de abonadora XTREME™
(plataforma de 50” FastAttach™ únicamente) 3
5742P05086-X Cuchilla de abonadora XTREME™ (plataforma de 54” únicamente) 3
6942-01054-X Cuchilla de abonadora XTREME™
(plataforma de 54” FastAttach™ únicamente) 3
NOTA: Los kits son específicos para cada plataforma. El kit incluye tres (3) cuchillas. Compruebe que tiene el kit adecuado para el
tamaño y el estilo de su plataforma.
Hoja de instalación
50” - 19A30050100/19A30052100/19A30050066; 54” - 19A30051100/19A30053100/19A30051066 -- Kit de abono
1
2
3
Plataforma de 50”
5
4
Plataforma de 50” FastAttach
6
Plataform de 54” FastAttachPlataforma de 54”
Figura 1
Instalación del Sistema de Cuchillas Estándar (si se incluye)
ADVERTENCIA
Antes de comenzar la instalación, coloque el tractor sobre una superficie firme y nivelada, coloque
el freno de mano, coloque la potencia de arranque (PTO) en la posición desconectada, pare el
motor del tractor y quite la llave de encendido para impedir que arranque accidentalmente.
ADVERTENCIA
Las cuchillas de corte son afiladas. Siempre protéjase las manos utilizando guantes de trabajo de
cuero grueso para sujetar las cuchillas.
1. Extraiga la plataforma de la parte inferior
del tractor, (consulte la sección
Extracción de la plataforma en el
Manual del Operador); luego voltee
con delicadeza la plataforma para
dejar al descubierto su
parte inferior.
2. Use una llave de 15/16” para
retener la tuerca hexagonal sobre el
conjunto del husillo cuando afloje
la tuerca hexagonal (a) y arandela
(d)* que fijan la cuchilla. Se puede
colocar un bloque de madera
(c) entre el alojamiento de la
plataforma y el borde de corte de la
cuchilla existente (b) para ayudar a aflojar la tuerca hexagonal (a) y arandela (d)*. Vea la Figura 2.
3. Cuando reinstale las cuchillas, asegúrese de lo siguiente (vea la Figura 2):
a. Las cuchillas (b) se instalan de modo que las aletas se orienten hacia arriba hacia la parte
superior de la plataforma.
NOTA: Cuando reemplace o instale las cuchillas, asegúrese de instalarlas con el lado marcado
“Bottom” (inferior) o “Grass Side” (lado de corte) (o con un número de pieza estampado) mirando al
piso cuando la cortadora de césped está en posición de operación.
b. La arandela (d)* se coloca entre la parte inferior de la cuchilla (b) y la tuerca hexagonal (a).
¡IMPORTANTE! Se debe alinear el recorte en forma de “S” de la cuchilla de abonadora XTREME™ con
la forma en “S” correspondiente en el husillo para un ajuste firme.
4. Ajuste la tuerca hexagonal (a) hasta 70-90 pies/libras (95 – 122 Nm).
5. Reinstale la plataforma (consulte la sección Instalación de la plataforma en el Manual del Operador).
(a)
(d)
(c)
(b)
*
* Si se incluye* Si se incluye
Figura 2

5. Coloque una mano en el medio de la parte
superior del conjunto para abono a fin de
asegurar la brida horizontal en su lugar. Mientras
sujeta el conjunto para abono en su lugar con una
mano, use la otra mano para la lengüeta del
orificio de montaje sobre el poste de la fijación y
enganche el orificio de montaje al poste de la
fijación en la parte superior de la plataforma. Vea
la Figura 11.
NOTA: Se deberá “doblar” el conjunto para
abono para que se pueda enganchar al poste de
la fijación.
¡IMPORTANTE! Asegúrese de que la parte
inferior del conjunto para abono se ubique dentro
del borde inferior de la abertura de la plataforma.
6. Sujete con la perilla de aletas. Consulte la
Figura 12.
¡IMPORTANTE! Vuelva a verificar que la parte
inferior del conjunto para abono se ubique dentro
del borde inferior de la abertura de la plataforma
luego de asegurar el conjunto para abono.
Figura 12
Hoja de instalación
50” - 19A30050100/19A30052100/19A30050066; 54” - 19A30051100/19A30053100/19A30051066 -- Kit de abono
MTD PRODUCTS LLC, P.O. BOX 361131, CLEVELAND, OHIO 44136-0019
Instalación del conjunto para abono
PRECAUCIÓN
No quite el canal de descarga de la plataforma de corte cuando opere la cortadora de césped
con el kit de abono instalado.
1. Haga pivotar el deflector del canal hacia arriba y
quite la cubierta protectora de la clavija que se
encuentra en la superficie de la plataforma. Vea la
Figura 9.
2. Deslice la brida horizontal sobre la parte interior del
conjunto para abono debajo de la parte superior de la
plataforma. Vea 1 en la Figura 10.
3. Deslice la parte delantera de la parte inferior del
conjunto para abono dentro de la parte inferior de
la abertura de descarga de la plataforma. Vea 2 en
la Figura 10.
4. Deslice ligeramente hacia el frente del tractor e
inserte la varilla dentro del orificio que está más
cerca de la plataforma en la rueda de guía derecha
delantera. Vea 3 en la Figura 10.
Figura 9
1
2
3
Figura 10
Figura 11

MTD PRODUCTS LIMITED, KITCHENER, ON N2G 4J1
Lames FastAttachMC (le cas échéant)
AVERTISSEMENT
Avant d’installer les lames, stationnez l’appareil sur une surface plane et ferme,
engagez le frein de stationnement, débrayez la prise de force, arrêtez le moteur et
retirez la clé de contact pour empêcher tout démarrage accidentel.
AVERTISSEMENT
Les lames de coupe sont tranchantes. Portez toujours des gants de travail épais en cuir
lorsque vous les manipulez.
1. Réglez le plateau de coupe à la plus haute position.
2. Passez votre doigt avec précaution pour repérer les rainures
de la bague de verrouillage de chaque côté de la lame.
3. Poussez la bague de verrouillage vers le haut et retenez-la.
Voir Figure 3.
4. Tout en maintenant la bague de verrouillage vers le haut,
tournez la lame vers la gauche pour la dégager de la bague.
Voir Figure 4.
5. Lorsque le trou au centre de la lame s'aligne avec le support
de retenue, tirez la lame avec précaution. Voir Figure 5.
6. Alignez le trou au centre de la lame de déchiquetage
XTREMEMC sur le dispositif de retenue en forme de S. Voir Figure 6.
NOTE : Lorsque vous remplacez
une lame, assurez-vous
d'installer la lame avec le côté
marqué « BOTTOM » ou « Grass
Side » (ou le côté qui porte le
numéro de pièce) faisant face
au sol lorsque la tondeuse est
en position d’utilisation.
7. Poussez la lame de
déchiquetage contre
l’adaptateur de lame jusqu’à
ce que la bague de verrouillage se soulève. Voir Figure 3.
8. Tournez la lame vers la droite pour l’aligner avec l’adaptateur
de lame. Voir la Figure 7.
NOTE : La lame n’est pas bien installée s’il y a trop de tension lorsque la lame tourne, la fusée
tourne ou si la lame n’est pas bien alignée avec l’adaptateur.
9. Vous entendrez un déclic lorsque la lame est bien installée. Voir Figure 8.
Figure 3
Figure 4 Figure 5 Figure 6
Figure 7
Figure 8
Formulaire no769-26037
11 mars 2021
Contenu de la boîte
Réf. No de pièce Description Qté
1631-08129 Composants de déchiquetage 1
2720-04122 Écrou papillon 1
3742P05094-X Lame de déchiquetage XTREMEMC (plateau de coupe de 50 po) 3
4942-01050-X Lame de déchiquetage XTREMEMC
(plateau de coupe FastAttachMC de 50 po) 3
5742P05086-X Lame de déchiquetage XTREMEMC (plateau de coupe de 54 po) 3
6942-01054-X Lame de déchiquetage XTREMEMC
(plateau de coupe FastAttachMC de 54 po) 3
NOTE : Les kits sont conçus pour des plateaux de coupe spécifiques. Ce kit comprend trois (3) lames. Vérifiez
que vous avez le kit qui convient à la taille de votre plateau de coupe.
Instructions
Kit de déchiquetage de 50 po: 19A30050100/19A30052100/19A30050066; 54po: 19A30051100/19A30053100/19A30051066
1
2
3
Plateau de coupe de 50 po
5
4
Plateau de coupe FastAttach de 50 po
6
Plateau de coupe FastAttach de 54 poPlateau de coupe de 54 po
Figure 1
Lame standard (le cas échéant)
AVERTISSEMENT
Avant d’installer les lames, stationnez l’appareil sur une surface plane et ferme,
engagez le frein de stationnement, débrayez la prise de force, arrêtez le moteur et
retirez la clé de contact pour empêcher tout démarrage accidentel.
AVERTISSEMENT
Les lames de coupe sont tranchantes. Portez toujours des gants de travail épais en cuir
lorsque vous les manipulez.
1. Enlevez le plateau de coupe de l'appareil
(voir Démontage du plateau de
coupe dans le manuel d’utilisation),
puis retournez le plateau afin de
pouvoir travailler sous l’appareil.
2. Utilisez une clé de 15/16 po pour
retenir l’écrou sur le haut de
la fusée, puis desserrez l’écrou
hexagonal (a) et la rondelle (d)*
qui fixent la lame. Pour desserrer
plus facilement l’écrou hexagonal
(a) et la rondelle (d) qui fixent la
lame, placez un petit bloc de bois
(c) entre le plateau de coupe et
le tranchant de la lame (b). Voir
Figure 2.
3. Lorsque vous réinstallez la lame, assurez-vous de suivre les étapes ci-dessous (voir Figure 2) :
a. Assurez-vous que les ailettes de la lame (b) pointent vers le haut du plateau de coupe.
NOTE : Lorsque vous remplacez une lame, assurez-vous d'installer la lame avec le côté
marqué « BOTTOM » ou « Grass Side » (ou le côté qui porte le numéro de pièce) faisant face
au sol lorsque la tondeuse est en position d’utilisation.
b. La rondelle (d)* est placée entre la partie inférieure de la lame (b) et l’écrou
hexagonal (a).
IMPORTANT ! Alignez le trou en forme de « S » de la lame de déchiquetage XTREMEMC avec le
trou en forme de « S » correspondant de la fusée.
4. Serrez l’écrou hexagonal (a) à un couple de 70 à 90 pi-lb (95 à 122 N m).
5. Réinstallez le plateau de coupe (voir Installation du plateau de coupe dans le
manuel d’utilisation).
(a)
(d)
(c)
(b)
*
* Si l'appareil* Si l'appareil
en est équipéen est équipé
Figure 2

5. Placez une main au milieu de la partie
supérieure de l'ensemble de déchiquetage pour
fixer la bride horizontale en place. Ce faisant,
utilisez l'autre main pour soulever la languette
du trou de montage au-dessus de la tige de
fixation et fixez-la à la tige sur le dessus du
plateau de coupe. Voir Figure 11.
NOTE : Vous devrez plié l’ensemble de
déchiquetage pour l’insérer dans la tige
de fixation.
IMPORTANT ! Assurez-vous que le bas de
l'ensemble de déchiquetage est situé à
l'intérieur du rebord inférieur de l'ouverture du
plateau de coupe.
6. Fixez le tout avec un écrou papillon. Voir
Figure 12.
IMPORTANT ! Vérifiez à nouveau que le fond
de l'ensemble de déchiquetage est situé à
l'intérieur du rebord inférieur de l'ouverture du
plateau de coupe après avoir fixé l'ensemble
de déchiquetage.
Figure 12
Instructions
Kit de déchiquetage de 50 po: 19A30050100/19A30052100/19A30050066; 54po: 19A30051100/19A30053100/19A30051066
MTD PRODUCTS LIMITED, KITCHENER, ON N2G 4J1
Assemblage et montage
ATTENTION
Le déflecteur d'éjection doit être installé quand vous utilisez l'appareil avec le kit
de déchiquetage.
1. Relevez le déflecteur d'éjection et retirez le
capuchon de la goupille qui se trouve sur le
plateau de coupe. Voir Figure 9.
2. Faites glisser la bride horizontale de la partie
supérieure intérieure de l'ensemble de
déchiquetage sous le plateau de coupe. Voir 1 dans
la Figure 10.
3. Faites glisser la partie avant de la partie inférieure
de l'ensemble de déchiquetage dans le bas de
l'ouverture d’éjection du plateau de coupe. Voir 2
de la Figure 10.
4. Glissez légèrement vers l'avant du tracteur et
insérez la tige dans le trou le plus proche du
plateau sur la roue guide avant droite.
Voir 3 de la Figure 10.
Figure 9
1
2
3
Figure 10
Figure 11

NOTES

NOTES
