AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 1
AC•THOR®9s
Photovoltaik-Power-Manager für Warmwasser und Heizung
Montageanleitung
Betriebsanleitung
Ergänzend zu dieser Montageanleitung ist eine Betriebsanleitung des Gerätes in der aktuellen
Version auf www.my-pv.com verfügbar.
Diese finden sie entweder direkt über diesen Link oder per Handy über folgenden QR-Code:
Der folgenden Device Key ist für die online Registrierung des Gerätes erforderlich. Bewahren sie
diesen sorgfältig auf! Näheres entnehmen sie der Betriebsanleitung.
Device Key

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 2
Inhalt
Betriebsanleitung....................................................................................................................................1
Bestimmungsgemäße Verwendung......................................................................................................4
Lieferumfang...........................................................................................................................................4
Sicherheitshinweise.......................................................................................................................4
Haftungs- und Gewährleistungsausschluss.........................................................................................5
Anschlussbereich....................................................................................................................................6
Montage...................................................................................................................................................6
Anschluss von mehreren Temperaturfühlern .....................................................................................8
Elektrischer Anschluss...................................................................................................................8
Wartung ...................................................................................................................................................8
Betriebsanzeigen ....................................................................................................................................9
Fehlerbehebung......................................................................................................................................9
Entsorgung ..............................................................................................................................................9
EU Konformitätserklärung .....................................................................................................................9
Technische Daten..................................................................................................................................10
Operation manual.................................................................................................................................11
Intended use .........................................................................................................................................14
Scope of supply.....................................................................................................................................14
Safety instructions .....................................................................................................................14
Limitation of warranty and liability .....................................................................................................15
Connections...........................................................................................................................................16
Assembly................................................................................................................................................16
Connecting several temperature probes ...........................................................................................18
Electrical connection ...................................................................................................................18
Maintenance..........................................................................................................................................18
Operation displays................................................................................................................................18
Troubleshooting....................................................................................................................................19
Disposal .................................................................................................................................................19
EU declaration of conformity...............................................................................................................19
Technical specifications........................................................................................................................20
Verdrahtungspläne / Wiring diagrams................................................................................................21
AC•THOR 9s Verdrahtung Ansteuerungsseite / Wiring the control side...................................21
Power Meter –Verbindung via Router / connection via router .............................................21
Power Meter –Verbindung ohne Router / connection without router.................................22
Power Meter –Verbindung via Powerline ohne Router / connection via Powerline without
router...........................................................................................................................................23
Ansteuerung durch Wechselrichter oder Batteriemanagement / Control by inverter or
battery management..................................................................................................................24

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 3
Ansteuerung durch Energiemanagementsystem / Control by the energy management
system..........................................................................................................................................25
AC•THOR 9s Verdrahtung Anwendungen / Wiring applications................................................26
Betriebsart M1: Warmwasser 9 kW / Operating mode M1: Hot water 9 kW ........................26
Betriebsart M1: Warmwasser 3x3 kW / Operating mode M1: Hot water 3x3 kW................27
Weitere Verdrahtungspläne online / Further wiring diagrams online!..................................27

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 4
Bestimmungsgemäße Verwendung
Der elektronische Photovoltaik-Power-Manager AC•THOR 9s (nachfolgend kurz AC•THOR 9s) ist
zum Betrieb von ohmschen Verbrauchern wie beispielsweise elektrische Heizstäbe,
Elektroboiler, elektrischen Konvektoren, elektrische Heizmatten oder Infrarotpaneelen
bestimmt.
Das Gerät steuert entsprechend externer Signale (Temperaturen, Ethernet-Steuersignale,
Steuersignale) stufenlos die Ausgangspannung und damit die Leistung des angeschlossenen
Verbrauchers.
Der AC•THOR 9s wird durch den my-PV Power Meter gesteuert, oder lässt sich mit Produkten
diverser Hersteller kombinieren (die aktuelle Herstellerliste ist unter www.my-pv.com
ersichtlich).
Der AC•THOR 9s ist zum ortsfesten Einbau in Innenräumen bestimmt.
In Feuchträumen sind die einschlägigen Vorschriften zu beachten!
Eine andere Verwendung als zuvor beschrieben, kann zu Beschädigung führen.
Darüber hinaus ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.
verbunden. Die Sicherheitshinweise und die Informationen zur Handhabung in dieser Montage-
Anleitung sind unbedingt zu beachten!
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Firmenname und Produktbezeichnung sind Warenzeichen der my-PV GmbH. Alle Rechte
vorbehalten.
Eine umfassende Beschreibung der Gerätefunktionen und der möglichen Einstellungen
über das Display oder das Web Interface finden Sie in der Online Betriebsanleitung.
Lieferumfang
Elektronischer Photovoltaik-Power-Manager AC•THOR 9s
Wandhalterung (befindet sich auf der Geräterückseite)
Montageset (3 Schrauben 4,2x32mm, 3 Dübel 6mm)
my-PV Temperatursensor digital (Kabellänge 5m) mit 8-poligem Stecker
Stecker 3-polig für 16 A Schaltausgang (befindet sich am Gerät)
Bedienerstift für Display mit Halterung
Montageanleitung
Schlüsselanhänger AC•THOR
Sicherheitshinweise
Der AC•THOR 9s ist zum ortsfesten Einbau in Innenräumen bestimmt.
Angeschlossene Geräte dürfen nur rein ohmsche elektrische Verbraucher sein, zum
Beispiel Heizstäbe, Elektroboiler, Konvektoren, Heizmatten oder Infrarotpaneele!
Angeschlossene Geräte müssen für variable Versorgungsspannungen zwischen 0-230 VAC
geeignet sein (keinesfalls Geräte mit elektronischen Netzteilen!). Alle angeschlossenen
Geräte müssen mit Phase und Nullleiter betrieben werden.
Niemals 400V Verbraucher ohne Nullleiter anschließen!
Andernfalls kann dies zur Beschädigung des AC•THOR 9s oder des angeschlossenen
Verbrauchers führen.

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 5
Zum Anschluss sind ausschließlich die mitgelieferten Stecker zu verwenden!
Der Betrieb von Heizeinrichtungen mit elektronischen Thermostaten ist nicht möglich!
Für die Warmwasserbereitung dürfen ausschließlich Wärmeerzeuger mit integriertem
Sicherheitstemperaturbegrenzer angeschlossen werden.
Die Installation ist durch den autorisierten Fachmann durchzuführen.
Bei Montage und Anschluss sind die einschlägigen Normen einzuhalten.
Das Gehäuse des Gerätes kann sich im Betrieb erwärmen. Gerät nur auf nicht brennbaren
Oberflächen montieren.
Das Gerät ist nur für trockene Innenräume geeignet. Andernfalls besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages!
In Feuchträumen sind die einschlägigen Vorschriften zu beachten!
Gerät nicht in Ammoniak-belasteter Umgebung installieren.
Gerät nicht in staubhaltiger Umgebung installieren.
Die Lüftungsschlitze des Gehäuses dürfen keinesfalls abgedeckt werden.
Vermeiden Sie bei Aufbewahrung und Betrieb die Einwirkung von starker Hitze (> 40° C), Kälte
(< 5° C) oder direkter Sonneneinstrahlung.
Der AC•THOR 9s ist an eine Nennspannung von 3 x 230 VAC, 50 Hz anzuschließen. Der Nullleiter
ist unbedingt erforderlich!
Die Absicherung des Netzanschlusses für den AC•THOR 9s darf höchstens 16A pro Phase
(Auslösecharakteristik B oder C) betragen.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
Haftungs- und Gewährleistungsausschluss
Ein Haftungs- und Gewährleistungsausschluss gilt für:
Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Montage- und Betriebsanleitung verursacht werden
Folgeschäden, insbesondere an den angeschlossenen Verbrauchern
eigenmächtiges Umbauen, Zerlegen oder sonstige Eingriffe in das Gerät, Verändern des
Gerätes

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 6
Anschlussbereich
Montage
Die mitgelieferte Wandhalterung vom AC•THOR 9s abnehmen (befindet sich auf der
Geräterückseite). Dazu die Verriegelung an der Unterseite nach rechts schieben.
Anschließend die Wandhalterung mit drei Schrauben am Untergrund befestigen. Im
Lieferumfang enthalten sind 3 Schrauben und 3 Dübel. Sollten die gelieferten Schrauben nicht
für den Untergrund geeignet sein, sind passende Schrauben zu verwenden.
Verriegelung für
Wandhalterung
Schaltkontakt
16A
NC W NO
4 Temp.
Sensoren
PWM
Signal
SD Card
Slot
Ethernet
RJ45
Netzanschluss
3 x 230 V
Verbraucher-
anschlüsse

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 7
Zur Befestigung an der Wandhalterung ist der AC•THOR 9s mit den beiden Langlöchern an der
Oberseite in die Wandhalterung einzuhängen und anschließend mittels Verriegelung an der
Unterseite zu fixieren (nach links schieben).
AC•THOR 9s auf festen Sitz prüfen!
Bei der Montage mehrerer Geräte nebeneinander ist ein Mindestabstand von 10cm
einzuhalten!
Danach können die elektrischen Verbindungen hergestellt werden.
my-PV Temperatursensor(en) nicht direkt in Wasser eintauchen. Tauchhülse verwenden!
TIPP: verwenden sie zur Leitungsführung einen Kabelkanal mit 60 mm Höhe.
Das Maß des erforderlichen Ausschnitts beträgt 130 x 60 mm.
OBEN
10cm
10cm

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 8

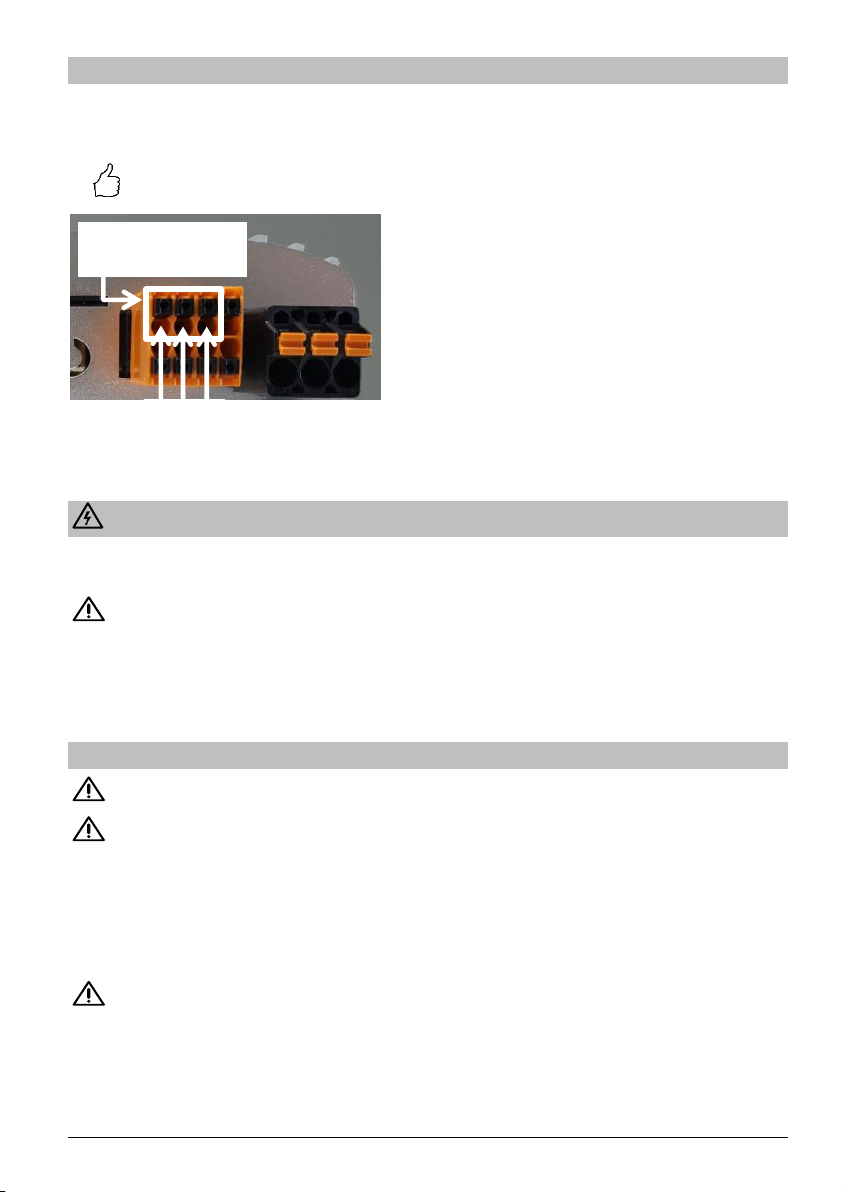

Anschluss von mehreren Temperaturfühlern
Mit dem AC•THOR 9s können bis zu vier digitale Temperaturfühler (je 3 Adern, Bussystem)
verbunden werden. Die Klemmstellen für die drei Adern sind in der folgenden Abbildung
markiert.
TIPP: Kommt mehr als ein Fühler zu Einsatz können die Adern auch extern
parallel geklemmt werden!
Elektrischer Anschluss
Die Absicherung des Netzanschlusses für den AC•THOR 9s darf höchstens 16A pro Phase
(Auslösecharakteristik B oder C) betragen.
Der Schutzleiter und der Nullleiter müssen angeschlossen sein!
Achten Sie auf weitere Verbraucher an dem Stromkreis, dies kann zum Auslösen der Sicherung
führen!
Die Ansteuerung des AC•THOR 9s erfolgt durch externe Signalquellen mittels IP Protokoll über
ein Standard Ethernet RJ45 Kabel.
Wartung
Gerät niemals öffnen. Das Gerät enthält keine vom Anwender zu reparierenden Teile.
Niemals Wasser über oder in das Gerät schütten!
Die Oberfläche des Gerätes kann im ausgesteckten Zustand mit einem feuchten Tuch gereinigt
werden (ev. milden Glasreiniger oder Brillenputztuch verwenden).
Bei verschmutzter Umgebung sind die Luft Ein / Austrittsöffnungen regelmäßig auf
Verunreinigung zu überprüfen. Gegebenenfalls das Gerät mit einem Staubsauger durch die
Lüftungsschlitze reinigen.
Das Gerät kann bei nicht ausreichender Belüftung nicht die volle Leistung abgeben!
Wenn die Netzanschlussleitung des Geräts beschädigt ist, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.
Temperaturfühler
Klemmstellen
Schwarz
Braun
Blau

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 9
Betriebsanzeigen
Das Gerät besitzt einen Touch Screen zur Anzeige der Betriebszustände und zur einfachen
Bedienung.
Berühren sie den Touch Screen niemals mit spitzen oder scharfkantigen Gegenständen!
Verwenden sie zur Bedienung am besten den beiliegenden Bedienerstift. Die Halterung für den
Stift kann mittels vorhandener Klebefläche am oder neben dem Gerät angebracht werden.
Eine detaillierte Beschreibung der grafischen Benutzerschnittstelle, der Betriebsarten, der
Menüführung, sowie der Einstellmöglichkeiten finden Sie in der Betriebsanleitung des Gerätes.
Die aktuelle Version ist auf www.my-pv.com verfügbar.
Fehlerbehebung
Das Gerät enthält keine vom Anwender zu reparierenden Teile. Im Störungsfall kontaktieren Sie
bitte Ihren Fachhändler.
Entsorgung
Verpackungsmaterial entweder aufbewahren oder ordnungsgemäß entsorgen.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
EU Konformitätserklärung
Die Firma my-PV GmbH, Teichstraße 43, 4523 Neuzeug,
erklärt hiermit, dass das Produkt AC•THOR®9s
mit folgenden Richtlinien bzw. Normen übereinstimmt:
EN 55014-1, EN 55014-2, EN 60730-1, EN 62233, EN 61000-3-2, EN 61000-3-3

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 10
Änderungen vorbehalten.
my-PV GmbH
Teichstraße 43, 4523 Neuzeug
www.my-pv.com
Die oben genannte Firma hält Dokumentationen als Nachweis der Erfüllung der Sicherheitsziele
und die wesentlichen Schutzanforderungen zur Einsicht bereit.
Neuzeug, 1.7.2019 Dr. Gerhard Rimpler, Geschäftsführer
Technische Daten
AC•THOR 9s
Netzspannung
3 x 230 V, 47-53 Hz
Ausgänge
OUT-1
0 bis 230 V reiner Sinus
0 bis 3.000 W max.
NICHT schaltbar
OUT-2
0 bis 230 V reiner Sinus
0 bis 3.000 W max.
oder 230 V geschaltet
OUT-3
0 bis 230 V reiner Sinus
0 bis 3.000 W max.
oder 230 V geschaltet
Relaisausgang
1 x UM
20 VAC 100 mA min.
230 VAC 16 A max.
Netzanschluss
3-phasig mit Nullleiter
Absicherung
3 x 16 A Auslösecharakteristik B, C
Verbraucheranschluss
Steckkontakte für ohmsche Lasten
Standby-Verbrauch
< 2 W
Wirkungsgrad gesamt
> 99 % bei Nennleistung
Betriebstemperaturbereich
5°C bis 40°C
Zulässige Luftfeuchtigkeit
0-99% (nicht kondensierend)
Lagertemperatur
-20°C bis 70°C
Schutzart
IP20
Schutzklasse
I
Temperatursensor
my-PV Temperatursensor digital
(5m)
Display
Color Grafik, Touch Screen 2,83“
Garantie
2 Jahre
Kompatible Systeme
siehe www.my-pv.com
Schnittstellen
Ethernet RJ45, RS485,
potentialfreier Eingang
Gewicht
1,3 kg
(ohne Wandhalterung)
Abmessungen (B x H x T)
135 x 195 x 65 mm
ohne Netzkabel

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 11
AC•THOR®9s
Photovoltaic-Power-Manager for hot water and space heating
Assembly Instructions
Operation manual
In addition to these assembly instructions, the latest version of the operating instructions for
the device is available at www.my-pv.com.
These can be found either directly via this link or by mobile phone via the following QR code:
The following device key is required for online registration of the unit. Keep it safe! Please see
the Operating instructions for further information.
Device Key

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 12
Contents
Betriebsanleitung....................................................................................................................................1
Bestimmungsgemäße Verwendung......................................................................................................4
Lieferumfang...........................................................................................................................................4
Sicherheitshinweise.......................................................................................................................4
Haftungs- und Gewährleistungsausschluss.........................................................................................5
Anschlussbereich....................................................................................................................................6
Montage...................................................................................................................................................6
Anschluss von mehreren Temperaturfühlern .....................................................................................8
Elektrischer Anschluss...................................................................................................................8
Wartung ...................................................................................................................................................8
Betriebsanzeigen ....................................................................................................................................9
Fehlerbehebung......................................................................................................................................9
Entsorgung ..............................................................................................................................................9
EU Konformitätserklärung .....................................................................................................................9
Technische Daten..................................................................................................................................10
Operation manual.................................................................................................................................11
Intended use .........................................................................................................................................14
Scope of supply.....................................................................................................................................14
Safety instructions .....................................................................................................................14
Limitation of warranty and liability .....................................................................................................15
Connections...........................................................................................................................................16
Assembly................................................................................................................................................16
Connecting several temperature probes ...........................................................................................18
Electrical connection ...................................................................................................................18
Maintenance..........................................................................................................................................18
Operation displays................................................................................................................................18
Troubleshooting....................................................................................................................................19
Disposal .................................................................................................................................................19
EU declaration of conformity...............................................................................................................19
Technical specifications........................................................................................................................20
Verdrahtungspläne / Wiring diagrams................................................................................................21
AC•THOR 9s Verdrahtung Ansteuerungsseite / Wiring the control side...................................21
Power Meter –Verbindung via Router / connection via router .............................................21
Power Meter –Verbindung ohne Router / connection without router.................................22
Power Meter –Verbindung via Powerline ohne Router / connection via Powerline without
router...........................................................................................................................................23
Ansteuerung durch Wechselrichter oder Batteriemanagement / Control by inverter or
battery management..................................................................................................................24

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 13
Ansteuerung durch Energiemanagementsystem / Control by the energy management
system..........................................................................................................................................25
AC•THOR 9s Verdrahtung Anwendungen / Wiring applications................................................26
Betriebsart M1: Warmwasser 9 kW / Operating mode M1: Hot water 9 kW ........................26
Betriebsart M1: Warmwasser 3x3 kW / Operating mode M1: Hot water 3x3 kW................27
Weitere Verdrahtungspläne online / Further wiring diagrams online!..................................27

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 14
Intended use
The electronic AC•THOR 9s Photovoltaic-Power-Manager (in the following, AC•THOR 9s for
short) is designed for operating resistive loads such as electric immersion heater elements,
electric boilers, electric convectors, electric heating mats or infrared panels.
The unit controls the output voltage according to external signals (temperatures, Ethernet- and
other control signals) linearly and thus the power output of the connected load.
The AC•THOR 9s is controlled by the my-PV Power Meter or can be combined with products of
different manufacturers (the current list of manufacturers can be seen under www.my-pv.com).
The AC•THOR 9s is designed for fixed installations indoors.
In sanitary facilities, the relevant regulations must be observed!
Any application other than those described above may cause damage.
Furthermore, this may lead to hazards such as a short circuit, fire, electric shock, etc. The safety
instructions and the information on handling in this manual and in the operation instructions
shall be followed!
The product complies with the statutory, national and European requirements. The names of
the company and products are trademarks of my-PV GmbH. All rights reserved.
You will find a comprehensive description of the unit's functions and potential settings
using the display or via web interface in the online Operating instructions.
Scope of supply
AC•THOR 9s Electronic Photovoltaic Power Manager
Wall bracket (on the rear of the unit)
Assembly set (3 screws 4.2 x 32 mm, 3 wall-plugs 6 mm)
my-PV digital temperature sensor (cable length 5 m) with 8-pin plug
Plug, 3-pin for 16 A switch output (attached to the unit)
Operator stylus for the display with holder
Assembly Instructions
Key-fob AC•THOR
Safety instructions
The AC•THOR 9s is designed for fixed installations indoors.
The connected units may only be pure resistive electric loads such as immersion heater
elements, boilers, convectors, heating mats or infrared panels! The units connected must
be suitable for variable supply voltages between 0-230 V AC (in no circumstances units
with electronic power supply!). All connected devices must be operated with phase and
neutral conductor.
Never connect 400V loads without neutral conductor!
Otherwise this may cause damage to the AC•THOR 9s or to the other loads connected to
it.
Only the supplied plugs must be used for connection!
Operation of heating systems incorporating electronic thermostats is not possible!
For heating water, only heaters with an integral safety temperature limiter may be connected.

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 15
Installation must be carried out by an accredited specialist.
Comply with the relevant standards when mounting and connecting the device.
The unit housing may heat up during operation. Only mount the unit on non-combustible
surfaces.
The unit is only intended for use in dry rooms indoors. Otherwise there is a risk of fatal electric
shock!
In sanitary facilities, the relevant regulations must be observed!
Do not install the device in an environment contaminated with ammonia.
Do not install the device in a dusty environment.
The ventilation holes of the housing must not be covered.
Avoid exposure to high temperatures (> 40°C), low temperatures (< 5°C) or direct sunlight
during storage and operation.
The AC•THOR 9s must be connected to a nominal voltage of 3 x 230 VAC, 50 Hz. The neutral
conductor is absolutely necessary!
Protection of the mains connection for the AC•THOR 9s may not exceed 16A per phase (tripping
characteristic B or C).
The accident prevention regulations established by the German Employer's Liability Insurance
Association for electrical equipment and facilities must be adhered to in commercial facilities.
This unit can be used by children ages 8 and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have been given supervision or
instruction concerning the safe use of the equipment and understand the resulting risks.
Children should not play with the appliance. Cleaning and user maintenance shall not be
undertaken by children without supervision.
Limitation of warranty and liability
A limitation of warranty and liability applies for:
any damage or injury caused by improper handling or failure to observe the assembly and
operating instructions
Consequential damage, in particular to the connected loads
Altering, disassembling or otherwise intervening in the device or making changes to the
device without authorisation

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 16
Connections
Assembly
Remove the wall bracket from the rear of the AC•THOR 9s unit. To do this, slide the lock
underneath to the right.
Then fix the wall bracket to the wall with three screws. Three screws and three wall-plugs are
supplied. If the screws supplied are not suitable for the substrate, suitable screw must be
obtained.
Wall bracket
lock
4 Temp.
sensors
PWM
Signal
SD Card
Slot
Ethernet
RJ45
Mains connection
3 x 230 V
Load
connections
Relais
16A
NC W NO

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 17
To fix it to the wall bracket, the AC•THOR 9s is suspended in the wall bracket by the two long
slots on top and then fixed in place by locking it underneath (slide to the left).
Check the AC•THOR 9s is securely fixed!
When installing several devices side by side, a minimum distance of 10cm must be
observed!
Then the electrical connections can be made.
Do not immerse my-PV temperature sensor(s) directly in water. Use a thermowell!
TIP: For mains leads, use a cable duct with a depth of 60 mm.
The necessary cut-out measures 130 x 60 mm.
TOP
10cm
10cm

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 18
Connecting several temperature probes
Up to four digital temperature probes (three-core, bus system) can be connected to the
AC•THOR 9s. The terminal positions for the three cores are shown in the following illustration.
TIP: If more than one probe is used, the cores can also be connected externally
in parallel!
Electrical connection
Protection of the mains connection for the AC•THOR 9s may not exceed 16A per phase (tripping
characteristic B or C).
The PE conductor and the neutral conductor must be connected!
Pay attention to other loads on the line circuit, this may trip the circuit breaker!
The AC•THOR 9s is controlled by external signal sources by way of IP protocol using a standard
Ethernet RJ45 cable.
Maintenance
Do not attempt to open the unit. The device does not contain any parts that may be
repaired by the user.
Never splash water on or in the unit!
When it is unplugged, the surface of the unit can be cleaned either with a damp cloth, using
mild glass cleaner or cleaning tissue for glasses.
In a polluted environment, the air inlets and outlets should be checked regularly for cleanliness.
If necessary, the unit can be cleaned through the air slots with a vacuum cleaner.
The unit cannot work at maximum efficiency if the air supply is inadequate!
If the mains cable of the unit is damaged, it has to be replaced by the manufacturer or its
service agents or a similarly qualified person.
Operation displays
The unit has a touch screen to show operating conditions and for ease of operation.
Never touch the screen with pointed objects or those having sharp edges!
Temperature probe
clamping points
Terminal clamps
Black
Brown
Blue

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 19
For best use the supplied operator stylus. The holder for the stylus can be stuck on to a surface
on or close to the unit with the adhesive patch.
A detailed description of the graphic user interface, the operating modes, the menu guide and
the possibilities for setting will be found in the Operating instructions for the unit. The current
version is available on www.my-pv.com.
Troubleshooting
The device does not contain any parts that may be repaired by the user. In the event of a fault,
please contact your specialist dealer.
Disposal
Packaging material must be either stored or disposed of as appropriate.
Dispose of the product at the end of its service life according to the statutory
regulations.
EU declaration of conformity
my-PV GmbH, Teichstraße 43, 4523 Neuzeug, Germany
hereby declares that the products of the product AC•THOR®9s
comply with the following Directives and standards:
EN 55014-1, EN 55014-2, EN 60730-1, EN 62233, EN 61000-3-2, EN 61000-3-3

AC•THOR®9s Montageanleitung / Assembly Instructions, Version 190716 20
Subject to change without
notice.
my-PV GmbH
Teichstrasse 43,
A-4523 Neuzeug
www.my-pv.com
The company named above holds available for inspection documentation as proof of fulfilment
of the safety objectives and the principal safety requirements.
Neuzeug, 1.7.2019 Dr. Gerhard Rimpler, Managing Director
Technical specifications
AC•THOR 9s
Mains voltage
3 x 230 V, 47-53 Hz
Outputs
OUT-1
0 to 230 V pure sine
0 to 3,000 W max.
NOT switchable
OUT-2
0 to 230 V pure sine
0 to 3,000 W max.
or 230 V switched
OUT-3
0 to 230 V pure sine
0 to 3,000 W max.
or 230 V switched
Relay output
1 x UM
20 V AC 100 mA min.
230 V AC 16 A max.
Mains connection
3-phase with neutral conductor
Safeguarding
3 x 16 A tripping characteristic B, C
Load connection
Plug contacts for resistive loads
Standby-consumption
< 2 W
Efficiency
> 99 % at rated power
Operating temperature range
5°C to 40 °C
Permissible RH
0-99 % (non-condensing)
Storage temperature
-20°C to 70 °C
Protection
IP20
Protection class
I
Temperature sensor
my-PV digital temperature sensor
(5 m)
Display
Colour graphic, touch screen 2.83“
Warranty
2 Years
Compatible systems
see www.my-pv.com
Interfaces
Ethernet RJ45, RS485,
potential-free input
Weight
1.3 kg
(without wall bracket)
Dimension (W x H x D)
135 x 195 x 65 mm
without mains cable
