Napoleon B35PG User manual

INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.
CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.
NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE.
INSTALLATION AND
OPERATING INSTRUCTIONS
1.22D
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /
103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone [phone] • Fax [phone] • www.napoleonfireplaces.com • [email protected]
SAFETY INFORMATION
!WARNING
If the information in these instructions are
not followed exactly, a fire or explosion
may result causing property damage,
personal injury or loss of life.
- Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use
any phone in your building.
• Immediately call your gas supplier from a
neighbour’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call the
fire department.
- Installation and service must be performed by a
qualified installer, service agency or the supplier.
CERTIFIED FOR CANADAAND UNITED STATES USING ANSI/CSAMETHODS.
$10.00
HOT GLASS WILL CAUSE
BURNS.
DO NOT TOUCH GLASS UNTIL
COOLED.
NEVER ALLOW CHILDREN TO
TOUCH GLASS.
!
DANGER
A barrier designed to reduce the risk of burns from
the hot viewing glass is provided with this appliance
and shall be installed for the protection of children
and other at-risk individuals.
This appliance may be installed in an aftermarket,
permanently located, manufactured home (USA
only) or mobile home, where not prohibited by
local codes.
This appliance is only for use with the type of gas
indicated on the rating plate. This appliance is
not convertible for use with other gases, unless a
certified kit is used.
Decorative Product: Not for use as a heating appliance.
BARRIER
CONFORMS TO AMERICAN NATIONAL STANDARDS: ANSI Z21.50, CERTIFIED TO CANADIAN CSA2.22 FOR VENTED GAS FIREPLACES.
HDX35
GLASS BURNER
ASSEMBLY
B35NG
NATURAL GAS
B35PG
PROPANE
EN
FR
PG
09
W415-1452 / 06.08.15

2
W415-1452 / 06.08.15
EN
A. Attach the burner assembly to the
firebox base with the screws supplied.
1.0 GENERAL INFORMATION
2.0 INSTALLATION
NOTE: Changes, other than editorial, are denoted by a line in the margin.
TABLE OF CONTENTS
A. Remove the door,
refer to installation
instructions. Remove
the 8 securing
screws and lift the
plate up and out
of the appliance.
Gasket may need
to be replaced if
damaged.
This glass burner assembly is approved for use in the HDX35 gas appliance only. It is not approved for use as
a stand alone appliance or in conjunction with any other appliance.
1.0 GENERAL INFORMATION 2
2.0 INSTALLATION 2
2.1 ACCESS PANEL 2
2.2 BURNER ASSEMBLY 2
2.3 BULKHEADS 3
2.4 MEDIATRAY 3
2.5 GLASS MEDIA 4
3.0 ADJUSTMENT 5
3.1 FLAME CHARACTERISTICS 5
3.2 VENTURI ADJUSTMENT 5
4.0 REPLACEMENTS 6
5.0 HDX35 ROCK BURNER 7

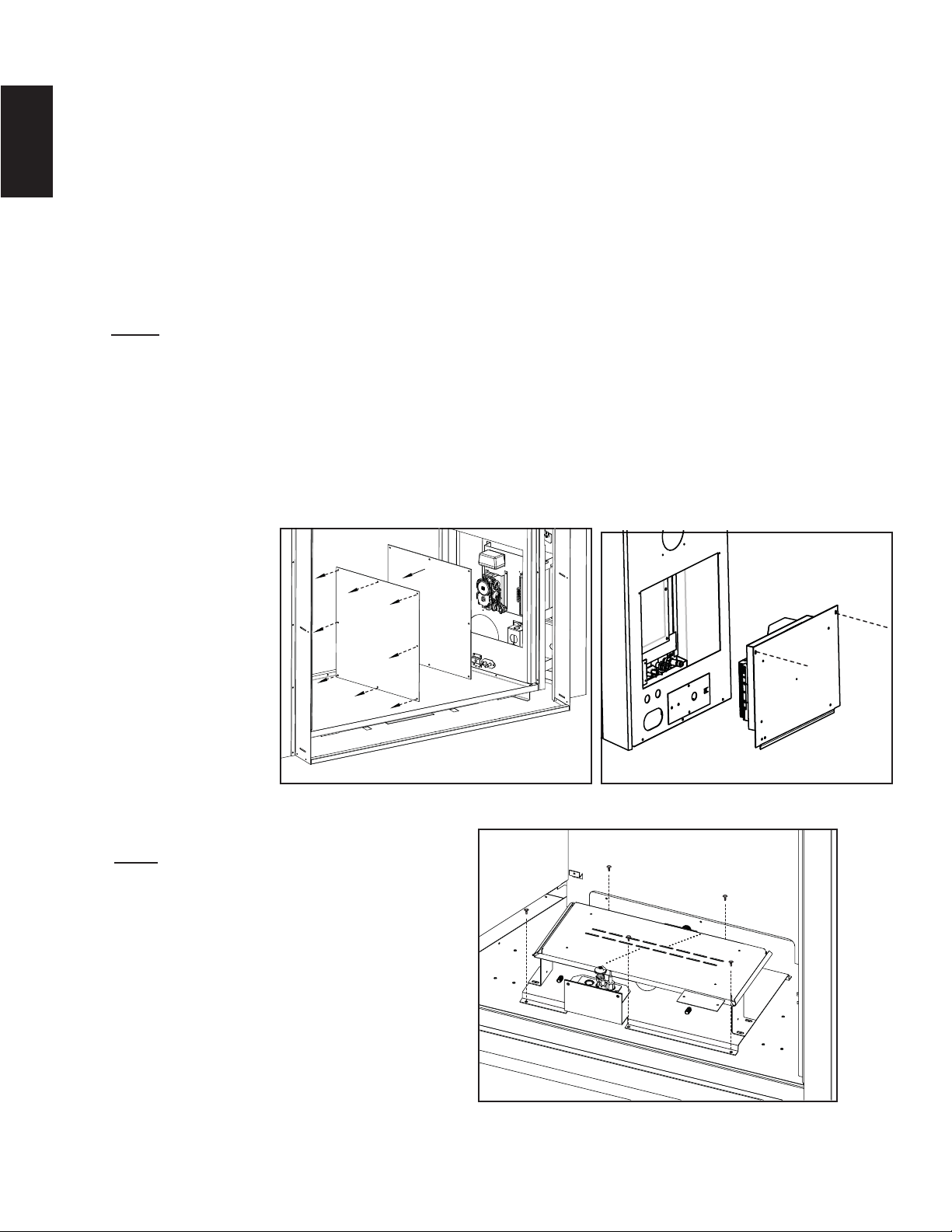

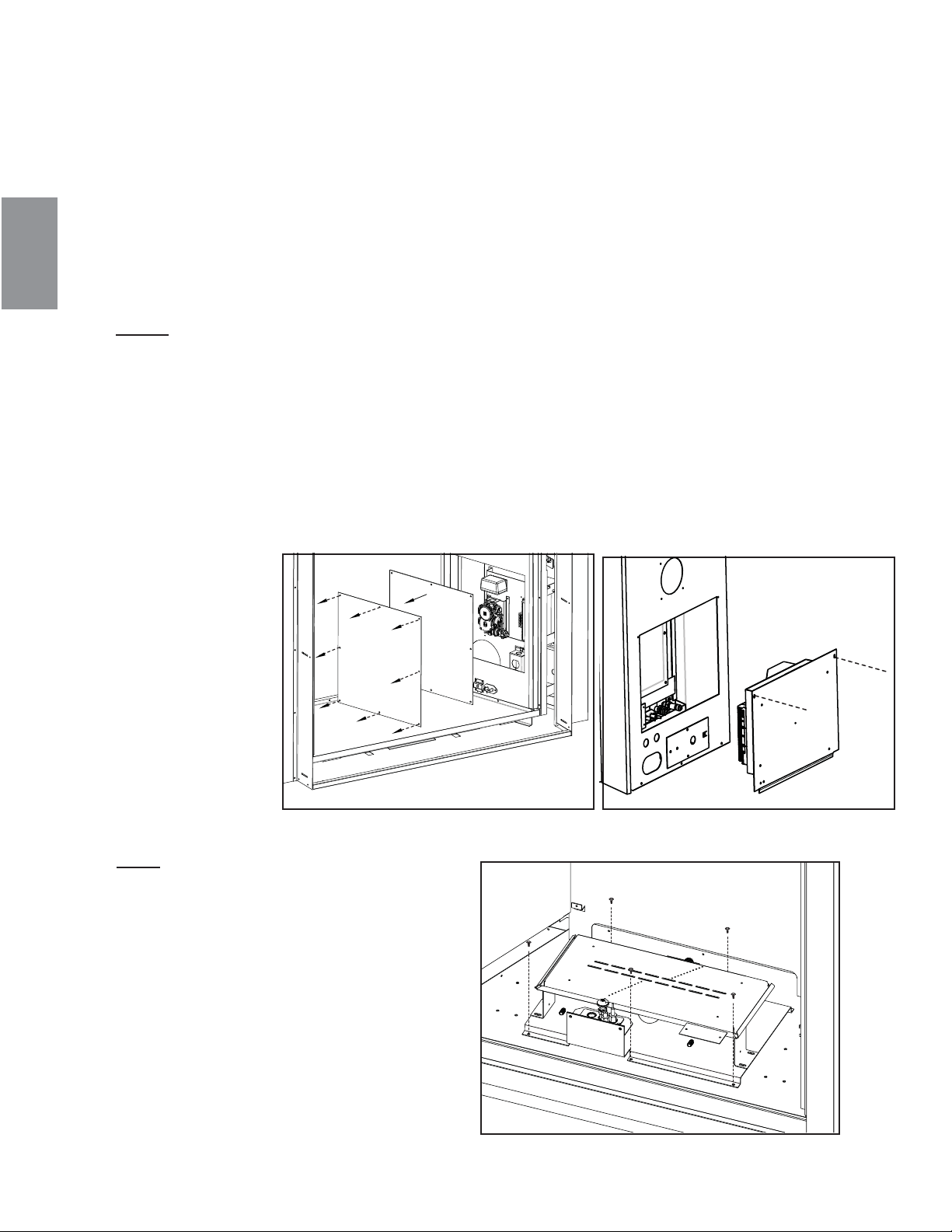

2.1 ACCESS PANEL
2.2 BURNER ASSEMBLY
INSIDE UNIT
NOTE: Install decorative panels before
burner assembly.
OUTSIDE
UNIT

3
W415-1452 / 06.08.15
EN
Pilot
Electrode
Lead
Bulkhead
Venturi
Orifice
NOTE: Bulkhead covers need to be removed,
refer to installation manual for removal
instructions.
A. Connect the main burner gas flex line
and the pilot line to the gas fittings on the
bulkheads located under the valve access
opening.Care must be taken to ensure the
pilot line is not kinked or damaged and
ensure gas tight connections are made.
2.3 BULKHEADS
B. Connect the pilot electrode lead to the
bulkhead matching the 3/16" flag with the
3/16" bulkhead spade. Do the same with the
1/4" spark lead to the 1/4" bulkhead spade.
C. Ensure the venturi is inside the venturi
housing over the orifice before lighting.
D. Check for gas leaks by brushing on a soap
and water solution. Do not use open flame.
E. After leak test has been performed re-install
access panel with gasket.
2.4 MEDIA TRAY
A. Place the burner support over the pan burner
as shown below.
B. Align the holes in the media tray with the
holes in the pan burner. Secure with screws
supplied.
Main
Burner Gas
Connection
Pilot Tube
Gas Connection
MEDIATRAY
BURNER SUPPORT
BURNER
SUPPORT
NOTE: Air shutter adjustment can be made from
outside the firebox.
Spark
Lead
Venturi
Housing

4
W415-1452 / 06.08.15
EN
PILOT
OPENING

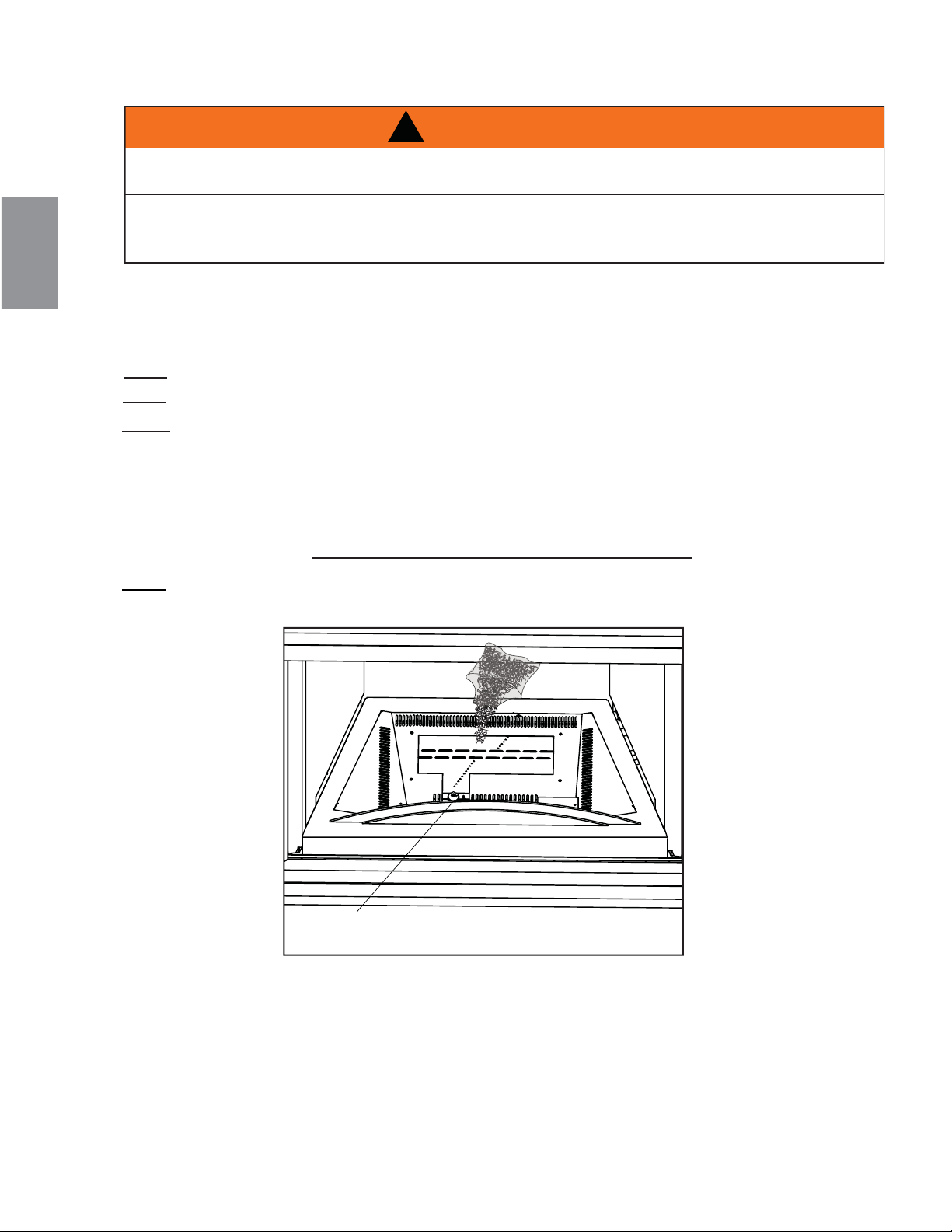

Evenly spread the glass media onto the media tray, ensuring no glass media falls into the pilot opening. If this
happens, insert a clean bag into your vacuum cleaner and vacuum out the glass media. Replacement glass
can be purchased from your local authorized dealer / distributor.
NOTE: Do not use more media than what was supplied with the appliance.
CLEAN THE GLASS MEDIA PRIOR TO INSTALLATION. BEFORE APPLYING THE CLEANED GLASS, ENSURE
THAT IT IS DRY.
DO NOT CHANGE OR SUBSTITUTE THE GLASS MEDIA MATERIAL PROVIDED WITH THIS APPLIANCE. IF
REPLACING, USE ONLY THE REPLACEMENT GLASS MEDIA AVAILABLE FROM YOUR AUTHORIZED
DEALER / DISTRIBUTOR.
DO NOT PLACE ANY MEDIA (GLASS OR VERMICULITE) IN OR AROUND THE PILOT OPENING. THIS WILL
INTERFERE WITH THE PILOT OPERATION
!
WARNING
2.5 GLASS MEDIA
NOTE: The distribution of glass media over the burner ports will influence the flame height. When the
flames impinge on the glass, the glass may discolour slightly and the edges may soften.
CLEANING GLASS MEDIA
Glass media may have a fine oil residue that needs to be cleaned prior to installation. Clean the glass with
mild dish soap, drain, rinse thoroughly and dry before placing over the burner.
74.2C
NOTE: Care must be taken to ensure there is no glass around the pilot opening.

5
W415-1452 / 06.08.15
EN
3.0 ADJUSTMENT

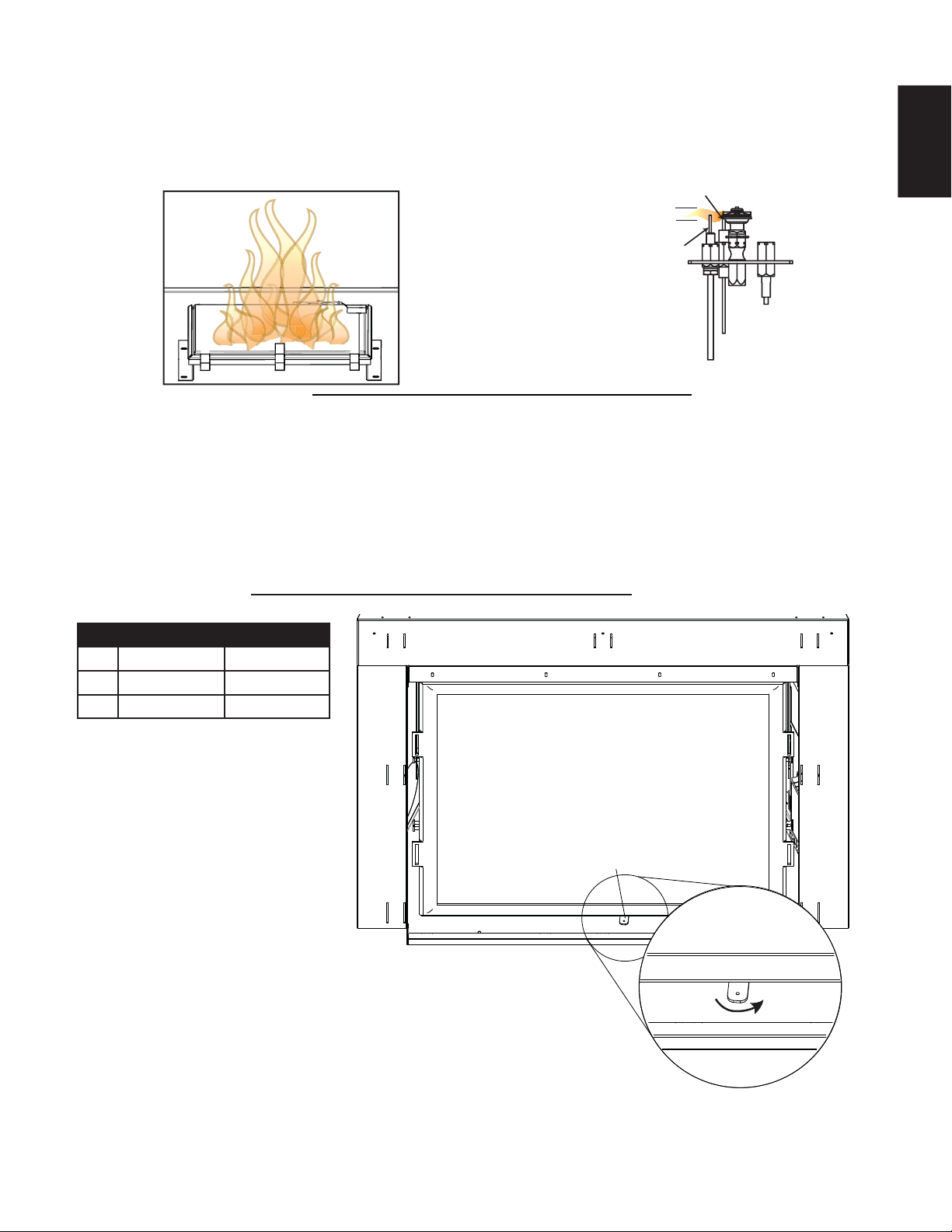

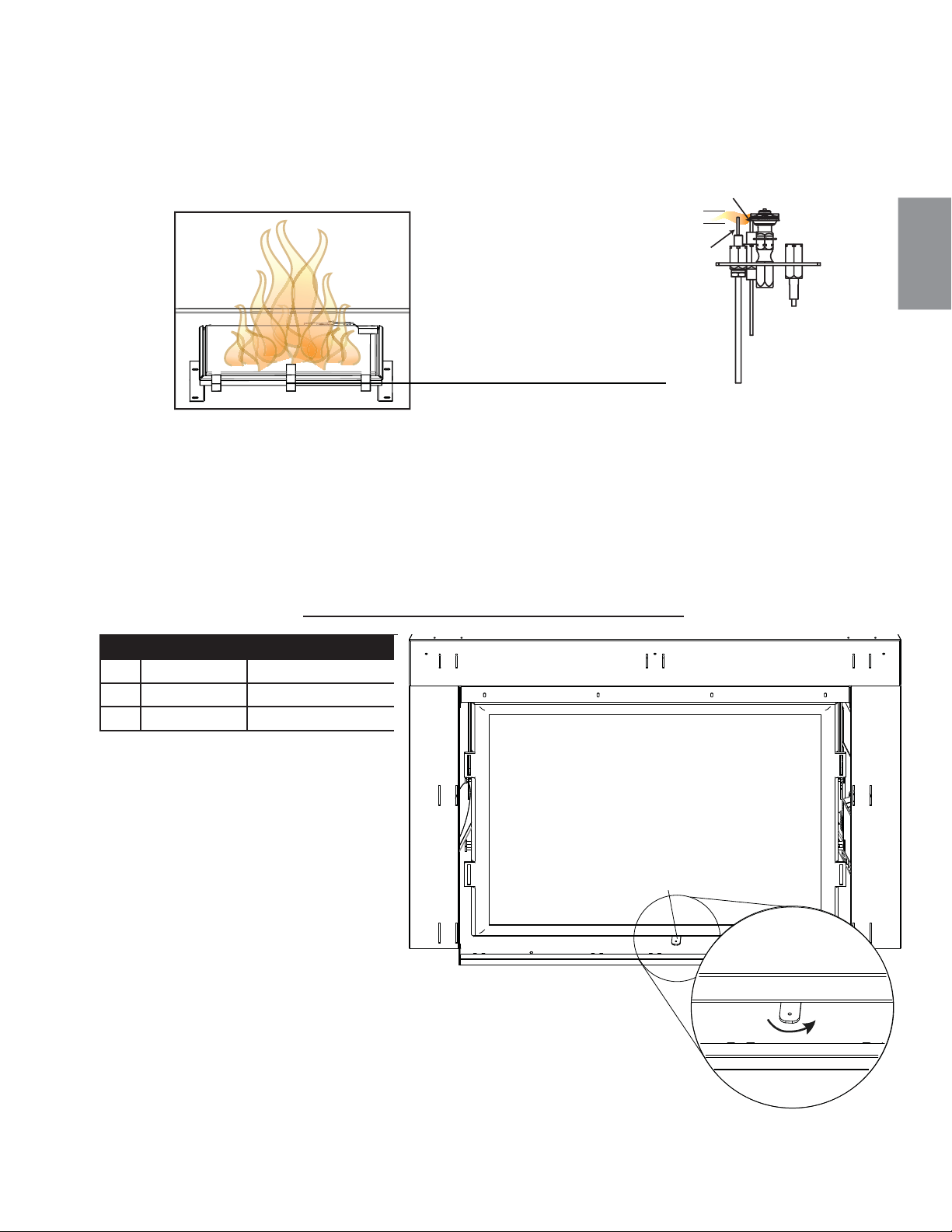

3.1 FLAME CHARACTERISTICS
3.2 VENTURI ADJUSTMENT
It’s important to periodically perform a visual check of the pilot and burner flames. Compare them to the
illustration provided. If any flames appear abnormal call a service person.
FLAME MUST ENVELOP
UPPER 3/8” (9.5mm) TO 1/2”
(12.7mm) OF FLAME SENSO
R
PILOT
BURNER
ELECTRODE
FLAME
SENSOR
3/8” - 1/2”
(9.5mm - 12.7mm)
54.1B
Burner Air Shutter Openings
LOGS GLASS
LP 1/2" (13mm) 3/4" (19mm)
NG 1/4" (6mm) 1/4" (6mm)
OPEN
AIR SHUTTER
ADJUSTMENT
This appliance has an air shutter that has been factory set open according to the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more yellow flame, but can lead to carbon-
ing. Opening the air shutter will cause a more blue flame, but can cause flame lifting from the burner ports. The
flame may not appear yellow immediately; allow 15 to 30 minutes for the final flame colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED INSTALLER!
49.1

6
W415-1452 / 06.08.15
EN
4.0 REPLACEMENTS
Contact your dealer or the factory for questions concerning prices and policies on replacement parts. Normally
all parts can be ordered through your Authorized dealer / distributor.
FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE
ORIGINAL INVOICE WILL BE REQUIRED TO HONOUR THE CLAIM.
When ordering replacement parts always give the following information:
• Model & Serial Number of appliance
• Installation date of appliance
• Part number
• Description of part
• Finish
* IDENTIFIES ITEMS WHICH ARE NOT ILLUSTRATED. FOR FURTHER INFORMATION, CONTACT YOUR
AUTHORIZED DEALER. 41.1
FAILURE TO POSITION THE PARTS
IN ACCORDANCE WITH THIS
MANUAL OR FAILURE TO USE ONLY
PARTS SPECIFICALLY APPROVED
WITH THIS APPLIANCE MAY
RESULT IN PROPERTY DAMAGE OR
PERSONAL INJURY.
!
WARNING
11
ITEMS MAY NOTAPPEAR EXACTLYAS ILLUSTRATED
REF. NO. PART NUMBER DESCRIPTION
1
1BURNER ASSEMBLY GLASS
B35NG/PG INNER BASEW710-0073
2
FOR REPLACEMENT
PARTS REFER TO:
“B35NG GLASS BURNER”
11
2

7
W415-1452 / 06.08.15
EN
44 W455-0068 PILOT ORIFICE #35 (LP) YES 44 43
ITEMS MAY NOTAPPEAR EXACTLY AS ILLUSTRATED
50 51 52 42 43 49
38 39 40 41 48 37
44 45 46 47
05.11.15 / A
REF. NO. PART NUMBER DESCRIPTION REF. NO. PART NUMBER DESCRIPTIONSTOCKED STOCKED
42 41
40 39 37 37 38
W335-0062 PILOT HOOD YES W455-0070 PILOT ORIFICE #62 (NG) YES W100-0183 BURNER ASSEMBLY
W456-0031 BURNER ORIFICE #31 (NG) W456-0049 BURNER ORIFICE #49 (LP) YES
YES
W710-0073 GLASS MEDIA BOWL TRAY W010-2997 MEDIA TRIM ASSEMBLY W710-0075 GLASS MEDIATRAY
W500-0816 AIR SHUTTER PLATE
W350-0768 AIR SHUTTER HOUSING
W010-3646 AIR CONTROL CABLE W350-0725 PILOT HOUSING 50
51 46 48 45 47 48 49
W720-0062 PILOT TUBE (w/ FITTINGS) YES W240-0006 IGNITOR (w/ WIRE) YES W245-0025 THERMOSENSOR YES W010-2863 PILOTASSEMBLY (NG) W010-2808 PILOTASSEMBLY (LP)
52
W655-0449 MEDIA SUPPORT

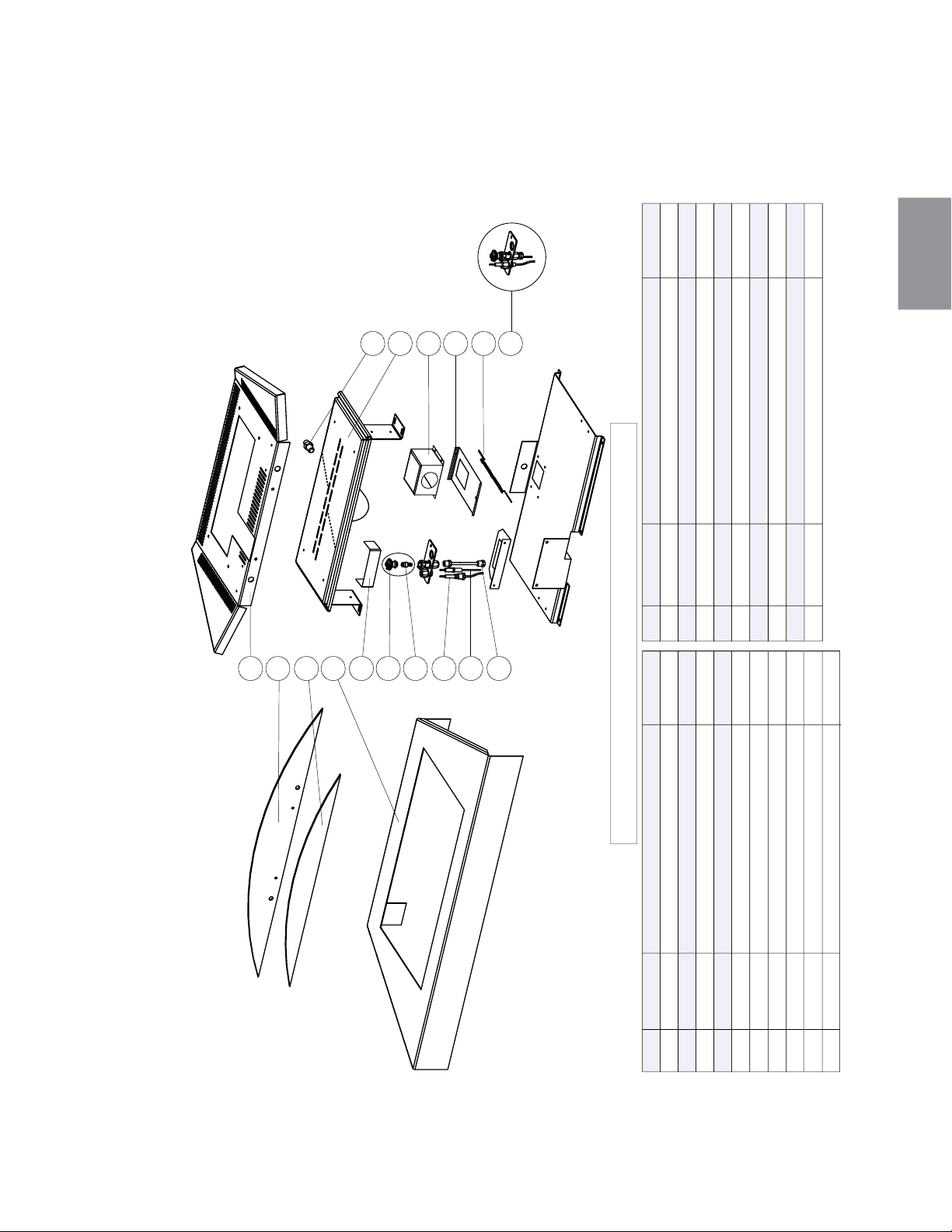

5.0 HDX35 ROCK BURNER
