Napoleon B52NTL User manual

EN
FR
PG
15
W415-1632 / C / 10.21.16
INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.
CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.
NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE.
INSTALLATION AND
OPERATING INSTRUCTIONS
1.22D
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /
103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone [phone] • Fax [phone] • www.napoleonfireplaces.com • [e-mail]
SAFETY INFORMATION
!WARNING
If the information in these instructions are
not followed exactly, a fire or explosion
may result causing property damage,
personal injury or loss of life.
- Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use
any phone in your building.
• Immediately call your gas supplier from a
neighbour’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call the
fire department.
- Installation and service must be performed by a
qualified installer, service agency, or the supplier.
CERTIFIED FOR CANADA AND UNITED STATES USING ANSI/CSA METHODS.
$10.00
LA VITRE CHAUDE CAUSERA
DES BRÛLURES.
NE PAS TOUCHER LA VITRE
AVANT QU’ELLE AIT REFROIDI.
NE JAMAIS LAISSER LES
ENFANTS TOUCHER LA VITRE.
HOT GLASS WILL CAUSE
BURNS.
DO NOT TOUCH GLASS UNTIL
COOLED.
NEVER ALLOW CHILDREN TO
TOUCH GLASS.
!
DANGER
!
AVERTISSEMENT
A barrier designed to reduce the risk of burns from
the hot viewing glass is provided with this appliance
and shall be installed for the protection of children
and other at-risk individuals.
Une barriére conçu à réduire le risque de brûlures
causées par le verre chaud est fourni avec l’appareil
et sera installé pour la protection des enfants et
d’autres personnes à risque.
This appliance may be installed in an aftermarket,
permanently located, manufactured home (USA
only) or mobile home, where not prohibited by
local codes.
This appliance is only for use with the type of gas
indicated on the rating plate. This appliance is
not convertible for use with other gases, unless
a certified kit is used.
Decorative Product: Not for use as a heating appliance.
CERTIFIED TO CANADIAN AND AMERICAN NATIONAL STANDARDS: CSA 2.22 AND ANSI Z21.50 FOR VENTED GAS FIREPLACES.
HDX52
LOG BURNER
ASSEMBLY
B52NTL
NATURAL GAS
B52PTL
PROPANE

A. Remove the door,
refer to installation
instructions. Remove
the 8 securing screws
and lift the plate
up and out of the
appliance. Gasket will
need to be replaced if
damaged.
A. Attach the burner assembly to the firebox
base with the 2 screws supplied.
This burner and log assembly are approved for use in the HDX52 gas fireplace only. They are not approved for
use as a stand alone appliance or in conjunction with any other appliance.
1.0 GENERAL INFORMATION
2.0 INSTALLATION
2.1 ACCESS PANEL
2.2 BURNER ASSEMBLY
1.0 GENERAL INFORMATION 2
2.0 INSTALLATION 2
2.1 ACCESS PANEL 2
2.2 BURNER ASSEMBLY 2
2.3 BULKHEADS 3
2.4 HEARTH PANEL INSTALLATION 4
2.5 HEARTH LOG & LOG PLACEMENT 5
2.6 CHARCOAL LUMPS 7
2.7 CHARCOAL EMBERS 7
2.8 VERMICULITE 7
2.9 GLOWING EMBERS 7
3.0 ADJUSTMENT 8
3.1 FLAME CHARACTERISTICS 8
4.0 REPLACEMENTS 9
4.1 LOG BURNER ASSEMBLY (NG) 10
4.2 LOG BURNER ASSEMBLY (P) 11
5.0 NOTES 12
INSIDE UNIT
OUTSIDE UNIT
2
W415-1632 / C / 10.21.16
EN
NOTE: Changes, other than editorial, are denoted by a line in the margin.
TABLE OF CONTENTS

NOTE: Bulkhead covers need to be removed.
A. Connect the main burner gas flex line
and the pilot line to the gas fittings on the
bulkheads located under the valve access
opening.Care must be taken to ensure the
pilot line isn’t damaged and ensuring gas
tight connections are made.
Main
Burner Gas
Connection
Pilot Tube
Gas Connection
Pilot
Electrode
Lead
Bulkhead
2.3 BULKHEADS
B. Connect the pilot electrode lead to the
bulkhead matching the 3/16" flag with the
3/16" bulkhead spade. Do the same with the
1/4” spark lead to the 1/4” bulkhead spade.
C. Ensure the venturi tubes are over the orifice
before lighting.
D. Check for gas leaks by brushing on a soap
and water solution. Do not use open flame.
E. After leak test has been performed re-install
access panel with gasket.
3
W415-1632 / C / 10.21.16
EN

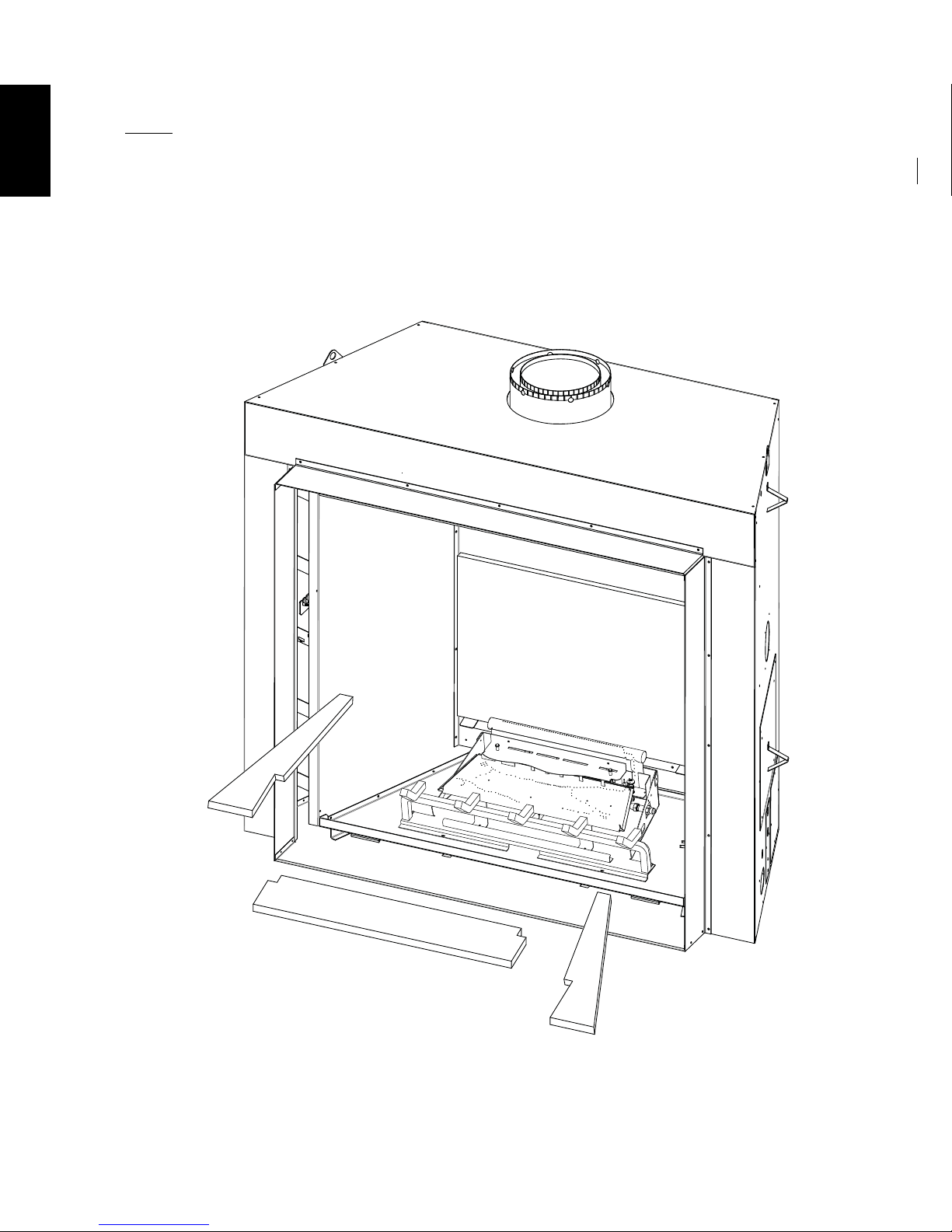

Hearth floor panels are shipped separate from the appliance and are included with the mandatory brick panel
kits. Due to the brittle material of the panels, care must be taken not to bend or force them into place.
When shipped, the hearth panels range in varying shades of Sandstone / New Port. During initial use, the panels
will darken temporarily. The appearance of the panels will permanently lighten in color with use.
INSTALL HEARTH FLOOR PANELS ACCORDING TO THE INSTALLATION LEAFLET.

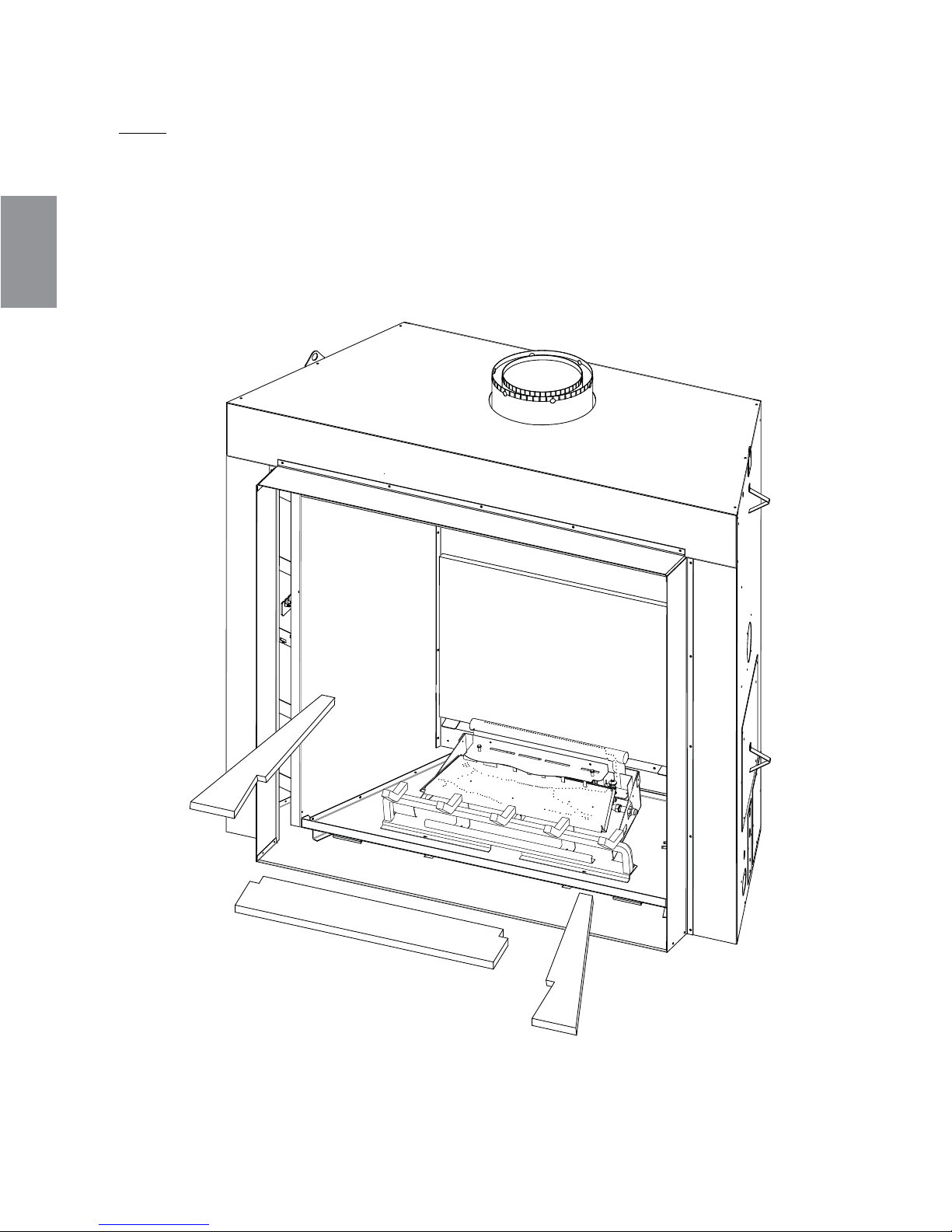

2.4 HEARTH PANEL INSTALLATION
NOTE: It is recommended to remove the grate assembly prior to panel installation.
4
W415-1632 / C / 10.21.16
EN

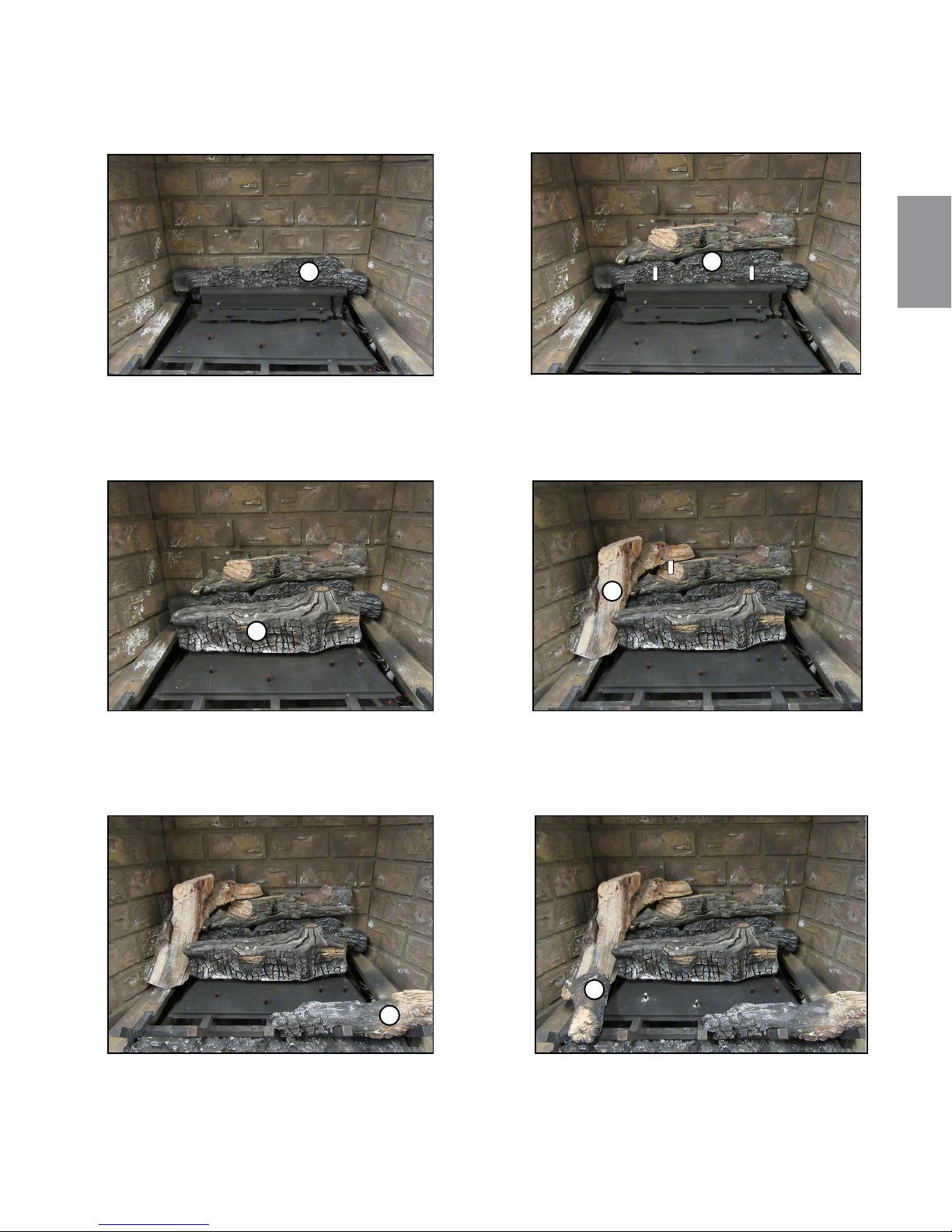

2.5 HEARTH LOG & LOG PLACEMENT
A. Align the 2 holes in the bottom of the
bottom rear log with the studs located
on the rear log support.
B. Align the 2 pins in the bottom of the top
rear log with the holes in the top of the
bottom rear log.
C. Align the 2 holes in the bottom in the
middle log with the studs located on
the front log support.
D. Align the hole in the rear left log with the
left pin of the top rear log.
A
B
C
D
E. Line the notches in the bottom of the
front right log with the 4th and 5th grate
posts. Make sure not to cover ports.
F. Line the notch in the front left log with
the front left corner of the burner.
E
F
5
W415-1632 / C / 10.21.16
EN

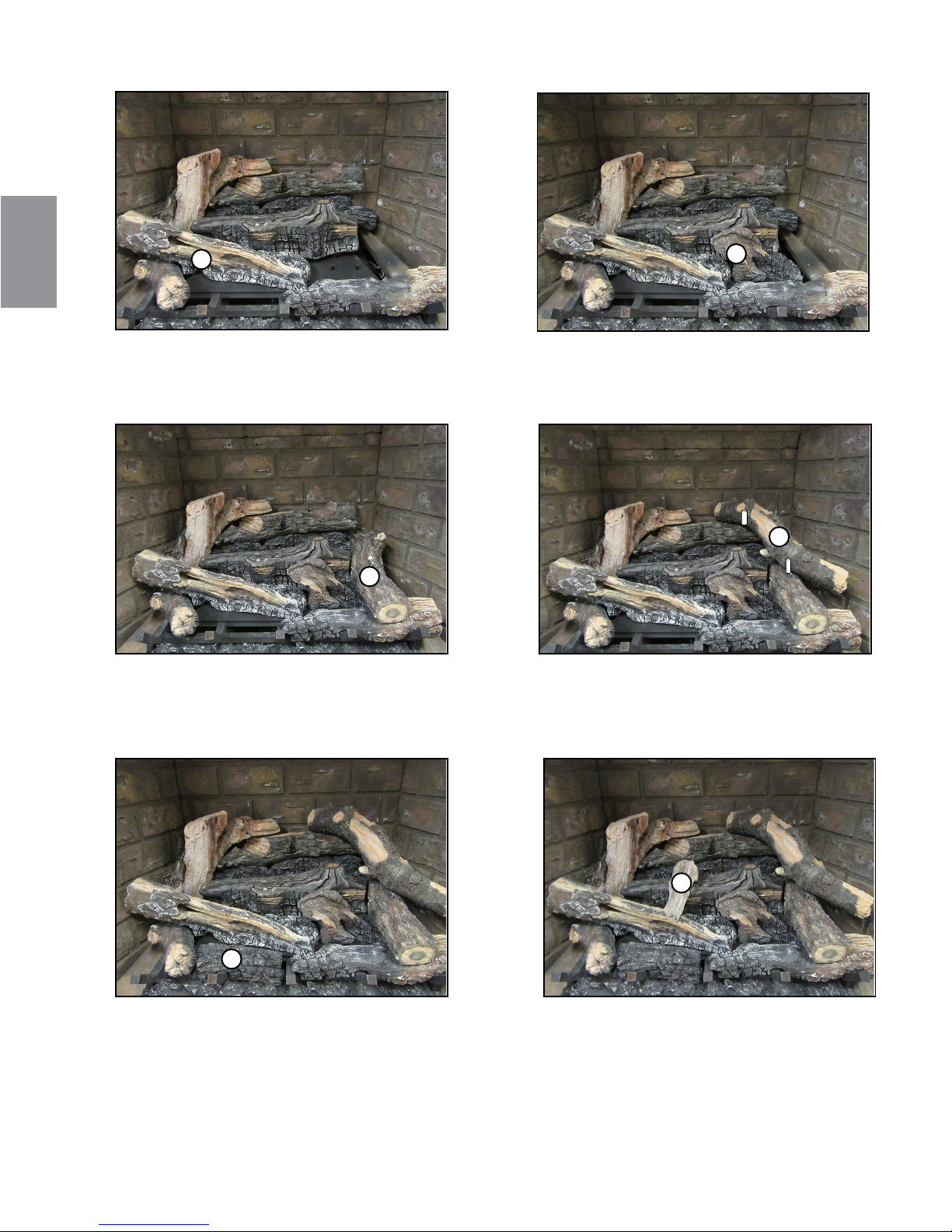

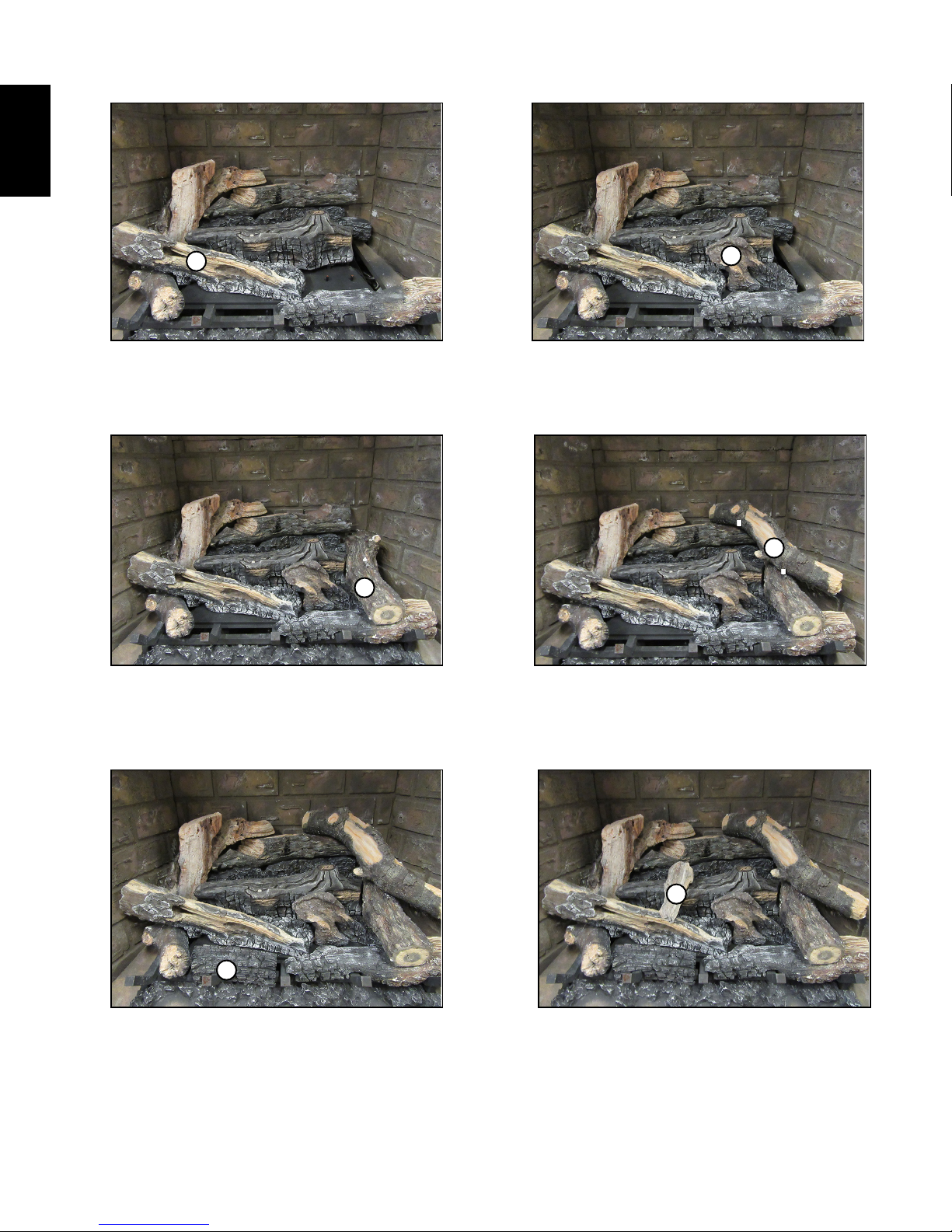

G. Align the 2 holes located in the bottom
of the front left crossover log with the
2 studs on the left hand side of the
burner.
H. Align the 2 holes in the bottom of the
right middle log with the 2 studs on the
right hand side of the burner.
I. Place the top right log on the notches
in the bottom rear log and the front
right log pushing back against the rear
panel.
J. Align the hole and the pin in the right
crossover log with the pin in the top rear
log and the hole in the top right log.
K. Place the notch in the front charcoal
log over the second grate post. Make
sure not to cover any ports.
L. Align the pin in the bottom of the
middle crossover with the hole in the
middle of the middle log resting it on
the front left crossover log.
GH
I
J
K
L
6
W415-1632 / C / 10.21.16
EN

2.6 CHARCOAL LUMPS
34.1
Place the lumps in front of the logs in a realistic manner taking care not to block any of the burner ports.
!
WARNING
CHARCOAL EMBERS, VERMICULITE AND CHARCOAL LUMPS ARE NOT TO BE PLACED ON THE
BURNER.
2.7 CHARCOAL EMBERS
32.1
Randomly place the charcoal embers along the front and sides of the log support tray in a realistic manner.
Fine dust found in the bottom of the bag should not be used.
NOTE:
Charcoal embers are not to be placed on the burner.
2.8 VERMICULITE
33.1
Sprinkle vermiculite around the charcoal embers.
NOTE: Vermiculite is not to be placed on the burner
2.9 GLOWING EMBERS
Tear the embers into pieces and place along the front row of ports covering all of the burner area. Care should
be taken to shred the embers into thin, small irregular pieces as only the exposed edges of the fibre hairs will
glow. The ember material will only glow when exposed to direct flame; however, care should be taken to not
block the burner ports.
Blocked burner ports can cause an incorrect flame pattern, carbon deposits and delayed ignition. Phazer™
logs glow when exposed to direct flame. Use only certified “glowing embers” and Phazer™ logs available
from your authorized dealer.
7
W415-1632 / C / 10.21.16
EN

Air Shutter Openings both Burners
LP F 7/16" R 1/4”
NG F 1/16" R 1/16”
3.0 ADJUSTMENT
3.1 FLAME CHARACTERISTICS
This appliance has an air shutter that has been factory set open according
to the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more
yellow flame, but can lead to carbonization. Opening the air shutter will
cause a more blue flame, but can cause flame lifting from the burner ports.
The flame may not appear yellow immediately; allow 15 to 30 minutes for
the final flame colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED
INSTALLER!
AIR
SHUTTER
OPENING
VENTURI
BURNER
ORIFICE
49.1
It’s important to periodically perform a visual check of the pilot and burner fl ames. Compare them to the
illustration provided. If any fl ames appear abnormal call a service person.
3/8” - 1/2”
(9,5mm - 12,7mm)
FLAME MUST ENVELOP
UPPER 3/8” (9.5mm) TO 1/2”
(12.7mm) OF FLAME SENSOR
PILOT
BURNER
ELECTRODE
FLAME
SENSOR
LA FLAMME DOIT
ENVELOPPER LA PARTIE
SUPÉRIEURE DE LA SONDE
DE FLAMME DE 3/8” (9,5mm)
À 1/2” (12,7mm)
ÉLECTRODE
LA SONDE
DE FLAMME
VEILLEUSE
3/8” - 1/2”
(9.5mm - 12.7mm)
54.1B
8
W415-1632 / C / 10.21.16
EN

9
W415-1632 / C / 10.21.16
EN

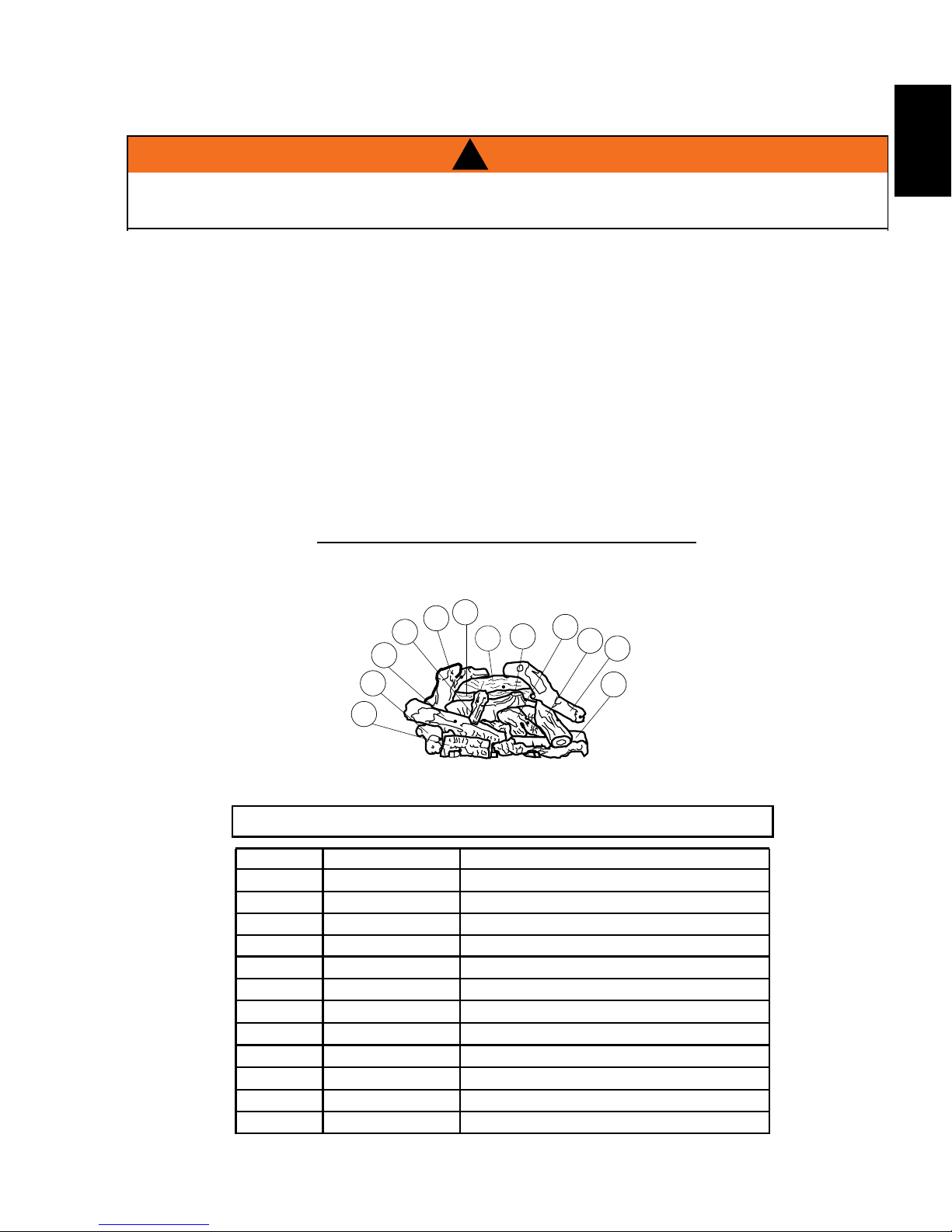

4.0 REPLACEMENTS
41.1C
Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts
can be ordered through your Authorized dealer / distributor.
FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE ORIGINAL INVOICE WILL BE
REQUIRED TO HONOUR THE CLAIM.
When ordering replacement parts always give the following information:
•
Model & Serial Number of appliance
•
Installation date of appliance
•
Part number
•
Description of part
•
Finish
PARTS, PART NUMBERS AND AVAILABILITY ARE SUBJECT TO CHANGE WITHOUT NOTICE.
PARTS IDENTIFIED AS STOCKED WILL BE DELIVERED WITHIN 2 TO 5 BUSINESS DAYS FOR MOST
DELIVERY DESTINATIONS.
PARTS NOT IDENTIFIED AS STOCKED WILL BE DELIVERED WITHIN A 2 TO 4 WEEK PERIOD, FOR
MOST CASES.
PARTS IDENTIFIED AS ‘SO’ ARE SPECIAL ORDER AND CAN TAKE UP TO 90 DAYS FOR DELIVERY.
FAILURE TO POSITION THE PARTS IN ACCORDANCE WITH THIS MANUAL OR FAILURE TO USE
ONLY PARTS SPECIFICALLY APPROVED WITH THIS APPLIANCE MAY RESULT IN PROPERTY
DAMAGE OR PERSONAL INJURY.
** THIS IS A FAST ACTING THERMOCOUPLE. IT IS AN INTEGRAL SAFETY COMPONENT. REPLACE ONLY WITH
A FAST ACTING THERMOCOUPLE SUPPLIED BY WOLF STEEL LTD.
!
WARNING
W135-0630
W135-0631
W135-0634
W135-0635
W135-0632
W135-0633
W135-0636
W135-0638
W135-0639
W135-0637
W135-0640
W135-0629
ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED
REF. NO.
PART NUMBER
DESCRIPTION
11
11
11
11
LOG, REAR TOP
LOG, MIDDLE
LOG, FRONT RIGHT
LOG, FRONT LEFT
LOG, FRONT LEFT CROSSOVER
2
10
3
LOG, REAR LEFT
4
11
11
5
11
6
7
LOG, RIGHT MIDDLE
LOG, TOP RIGHT
LOG, RIGHT CROSSOVER
LOG, FRONT CHARCOAL
LOG, MIDDLE CROSSOVER
11
8
11
9
11
11
1
11
12
LOG, REAR BOTTOM
1
2
3
4
5
6
7
8
9
10
11
12

4.1 LOG BURNER ASSEMBLY (NG)
10
W415-1632 / C / 10.21.16
EN
W010-3822-SER
ASSY, GRATE
YES YES YES YES
W100-0205-SER
BURNER, COMPLETE
W010-3818
ASSY, PILOT HIGH TEMP 3-WAY
W080-1645
BRACKET, PILOT SHIELD
W010-3849-SER
ASSY, TUBE BURNER WELDMENT
N255-0002
-SER
FITTING, UNION BULKHEAD
3/8 MF TO 3/8MF
W432-0540-SER
MANIFOLD
W456-0031
FRONT BURNER ORIFICE
W456-0026
REAR BURNER ORIFICE
1 2 3 4 5 6 7 8 9
REF. NO. PART NUMBER DESCRIPTION STOCKED
2
1
7
5
6
4
3
9
8

4.2 LOG BURNER ASSEMBLY (P)
11
W415-1632 / C / 10.21.16
EN
W010-3822-SER
ASSY, GRATE
YES YES YES YES
W100-0205-SER
BURNER, COMPLETE
W010-3827
ASSY, PILOT HIGH TEMP 3-WAY
W080-1645
BRACKET, PILOT SHIELD
W010-3849-SER
ASSY, TUBE BURNER WELDMENT
N255-0002
-SER
FITTING, UNION BULKHEAD
3/8 MF TO 3/8MF
W432-0540-SER
MANIFOLD
W456-0053
FRONT BURNER ORIFICE
W456-0047
REAR BURNER ORIFICE
1 2 3 4 5 6 7 8 9
REF. NO. PART NUMBER DESCRIPTION STOCKED
2
1
7
5
6
4
3
9
8

12
W415-1632 / C / 10.21.16
EN
44.1
5.0 NOTES

13
W415-1632 / C / 10.21.16
EN
44.1

Other Napoleon®Products
Fireplace Inserts • Charcoal Grills • Gas Fireplaces • Waterfalls • Wood Stoves
Heating & Cooling • Electric Fireplaces • Outdoor Fireplaces • Gas Grills
Fireplaces / Heating & Cooling call: 705-721-1212 • Grills call: 705-726-4278
napoleonproducts.com
24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8
214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
103 Miller Drive, Crittenden, Kentucky, USA 41030
7200 Trans Canada Highway, Montreal, Quebec, Canada H4T 1A3

15
W415-1632 / C / 10.21.16
FR
INSTALLATEUR : LAISSEZ CE MANUEL AVEC L’APPAREIL.
PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.
NE LAISSEZ PAS LES ENFANTS OU AUTRES INDIVIDUS À RISQUE SEULS À PROXIMITÉ DE L’APPAREIL.
1.22D
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /
103 Miller Drive, Crittenden, Kentucky, USA, 41030
Téléphone 705-721-1212 • Télécopieur 705-720-9081 • www.napoleonfoyers.com • [email protected]
CERTIFIÉ POUR LE CANADA ET LES ÉTATS-UNIS SELON LES
MÉTHODES ANSI/CSA.
INSTRUCTIONS
D’INSTALLATION ET
D’OPÉRATION
10,00 $
LA VITRE CHAUDE CAUSERA
DES BRÛLURES.
NE PAS TOUCHER LA VITRE
AVANT QU’ELLE AIT REFROIDI.
NE JAMAIS LAISSER LES
ENFANTS TOUCHER LA VITRE.
HOT GLASS WILL CAUSE
BURNS.
DO NOT TOUCH GLASS UNTIL
COOLED.
NEVER ALLOW CHILDREN TO
TOUCH GLASS.
!
DANGER
!
AVERTISSEMENT
A barrier designed to reduce the risk of burns from
the hot viewing glass is provided with this appliance
and shall be installed for the protection of children
and other at-risk individuals.
Une barriére conçu à réduire le risque de brûlures
causées par le verre chaud est fourni avec l’appareil
et sera installé pour la protection des enfants et
d’autres personnes à risque.
CONSIGNES DE SÉCURITÉ
!
AVERTISSEMENT
- N’entreposez pas et n’utilisez pas d’essence ou autres
liquides et vapeurs inflammables à proximité de cet ap-
pareil ou tout autre appareil.
- QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :
• N’allumez aucun appareil.
• Ne touchez à aucun interrupteur électrique; n’utilisez
aucun téléphone dans votre immeuble.
• Appelez immédiatement votre fournisseur de gaz
d’un téléphone voisin. Suivez ses instructions.
• Si vous ne pouvez pas rejoindre votre fournisseur de
gaz, appelez le service des incendies.
- L’installation et l’entretien doivent être faits par un
installateur qualifié, une agence d’entretien ou le
fournisseur.
Cet appareil peut être installé dans une maison
préfabriquée (mobile) déjà instalée à demeure si les
règlements locaux le permettent.
Cet appareil doit être utilisé uniquement avec le type de
gaz indiqué sur la plaque d’homologation. Cet appareil
ne peut être converti à d’autres gaz, sauf si une trousse
de conversion est utilisée.
Si ces instructions ne sont pas suivies à la
lettre, un incendie ou une explosion pourraient
s’ensuivre, causant des dommages matériels,
des blessures corporelles ou des pertes de vie.
Produit décoratif : Ne pas utiliser comme appareil
de chauffage.
SAFETY
BARRIER
APPROVED
BARRIER
English for Marketing
French for Marketing
R&D BCL’s
ÉCRAN DE
PROTECTION
ÉCRAN DE
PROTECTION
HOMOLOGUÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES: CSA 2.22 ET ANSI Z21.50 POUR LES APPAREILS À GAZ VENTILÉ.
HDX52
ASSEMBLAGE DE
BRÛLEUR POUR
BÛCHES
B52NTL
GAZ NATUREL
B52PTL
PROPANE

16
W415-1632 / C / 10.21.16
FR
A. Une fois que vous
avez enlevé de la porte
(voir les instructions
d’installation),enlevez le 8
vis de fixation et soulevez
la plaque et hors de
l’appareil. Joint d’étanchéité
être remplacé s’il est
endommagé.
A. Fixez le brûleur à la base de la chambrede
combustion à l’aide des 2 vis fournies.
Ce brûleur et cet assemblage de bûches sont approuvés pour utilisation dans l’appareil au gaz HDX52
seulement. Ils ne sont pas approuvés pour utilisation comme appareil autonome ou avec n’importe quel autre
appareil.
1.0 INFORMATION GÉNÉRALE
2.0 INSTALLATION
2.1 PANNEAU D’ACCÈS
2.2 ASSEMBLAGE DU BRÛLEUR
1.0 INFORMATION GÉNÉRALE 16
2.0 INSTALLATION 16
2.1 PANNEAU D’ACCÈS 16
2.2 ASSEMBLAGE DU BRÛLEUR 16
2.3 RACCORDS 17
2.4 INSTALLATION DES PANNEAUX DE PLANCHER 18
2.5 DISPOSITION DES BÛCHES 19
2.6 MORCEAUX DE CHARBON 21
2.7 BRAISES DE CHARBON 21
2.8 VERMICULITE 21
2.9 BRAISES INCANDESCENTES 21
3.0 RÉGLAGES 22
3.1 CARACTÉRISTIQUES DE LA FLAMME 22
3.2 RÉGLAGE DU VENTURI 22
4.0 RECHANGES 23
4.1 BRÛLEUR DE BÛCHES DU HDX52 (GN) 24
4.2 BRÛLEUR DE BÛCHES DU HDX52 (P) 25
5.0 NOTES 26
INTÉRIEUR
EXTÉRIEUR
NOTE : Les modifications, autres qu’éditoriales, sont indiquées par une ligne verticale dans la marge.
TABLE DES MATIÈRES

17
W415-1632 / C / 10.21.16
FR
NOTE: Les couvercles des raccords doivent
être retirés.
A. Branchez les conduites de gaz flexibles et la
conduite de la veilleuse aux raccords de gaz
situés en dessous de l’ouverture d’accès de
la soupape. Usez de prudence pour vous
assurer de ne pas endommager la conduite
de la veilleuse et que les connexions de gaz
sont bien serrées.
Raccords
de gaz
Raccord de
veilleuse
2.3 RACCORDS
B. Branchez les fils d’électrode de la veilleuse
au raccord en faisant correspondre l’embout
femelle de 3/16” à l’embout mâle de 3/16”.
Faites de même avec le 1/4 “bougie à la 1/4”
cloison pelle.
C. Assurez-vous que les tube de venturi est par
dessus les injecteur avant d’allumer.
Raccord
Fils
d’électrode
de veilleuse
D. Vérifiez pour des fuites de gaz en appliquant
une solution d’eau savonneuse. N’utilisez
pas une flamme nue.
E. Après avoir vérifié pour les fuites, réinstallez
le panneau d’accès avec le joint d’étanchéité.

18
W415-1632 / C / 10.21.16
FR
Les panneaux de plancher sont expédiés séparément de l’appareil et ils sont inclus avec l’assemblage du brûleur
et les bûches. En raison de la fragilité des panneaux, prenez grand soin de ne pas courber ou forcer les panneaux
pour les mettre en place. La couleur des panneaux expédiés varie de différentes teintes de grès. Lors de l’utilisation
initiale, les panneaux fonceront de façon temporaire, pour ensuite pâlir de façon permanente à l’usage.
POUR INSTALLER PANNEAUX DE PLANCHER, REPORTEZ-VOUS À LA INSTALLATION INSTRUCTIONS.
2.4 INSTALLATION DES PANNEAUX DE PLANCHER
NOTE: Nous vous suggérons de enlever l’ensemble de la grillage avant l’installation du panneau.

19
W415-1632 / C / 10.21.16
FR
2.5 DISPOSITION DES BÛCHES
A. Alignez les deux trous du dessous de la
bûche inférieure arrière sur les goujons
situés sur le support à bûches arrière.
B. Alignez les deux tiges du dessous de la
bûche supérieure arrière dans les trous
sur le dessus de la bûche inférieure
arrière.
C. Alignez les deux trous du dessous de
la bûche centrale sur les goujons situés
sur le support à bûches avant.
D. Alignez le trou dans la bûche arrière
gauche sur la tige gauche de la bûche
supérieure arrière.
AB
C
D
E. Alignez les encoches en dessous de la
bûche avant droite sur les quatrième et
cinquième barreaux du chenet. Prenez
soin de ne pas couvrir les orifices.
F. Alignez l’encoche dans la bûche avant
gauche sur le coin avant gauche du
brûleur.
E
F

20
W415-1632 / C / 10.21.16
FR
G. Alignez les deux trous du dessous de
la bûche transversale avant gauche sur
les deux goujons situés à gauche du
brûleur.
H. Alignez les deux trous du dessous de
la bûche centrale droite sur les deux
goujons situés à droite du brûleur.
I. Placez la bûche supérieure droite sur
les encoches de la bûche inférieure
arrière et de la bûche avant droite
appuyée sur le panneau arrière.
J. Alignez le trou et la tige de la bûche
transversale droite avec la tige dans la
bûche supérieure arrière et le trou de la
bûche supérieure droite.
K. Placez l’encoche de la bûche de
charbon de bois avant au-dessus du
deuxième barreau du chenet. Prenez
soin de ne pas couvrir les orifices.
L. Alignez la tige du dessous de la bûche
transversale centrale dans le trou
situé au milieu de la bûche centrale en
l’appuyant sur la bûche transversale
avant gauche.
GH
I
J
K
L
