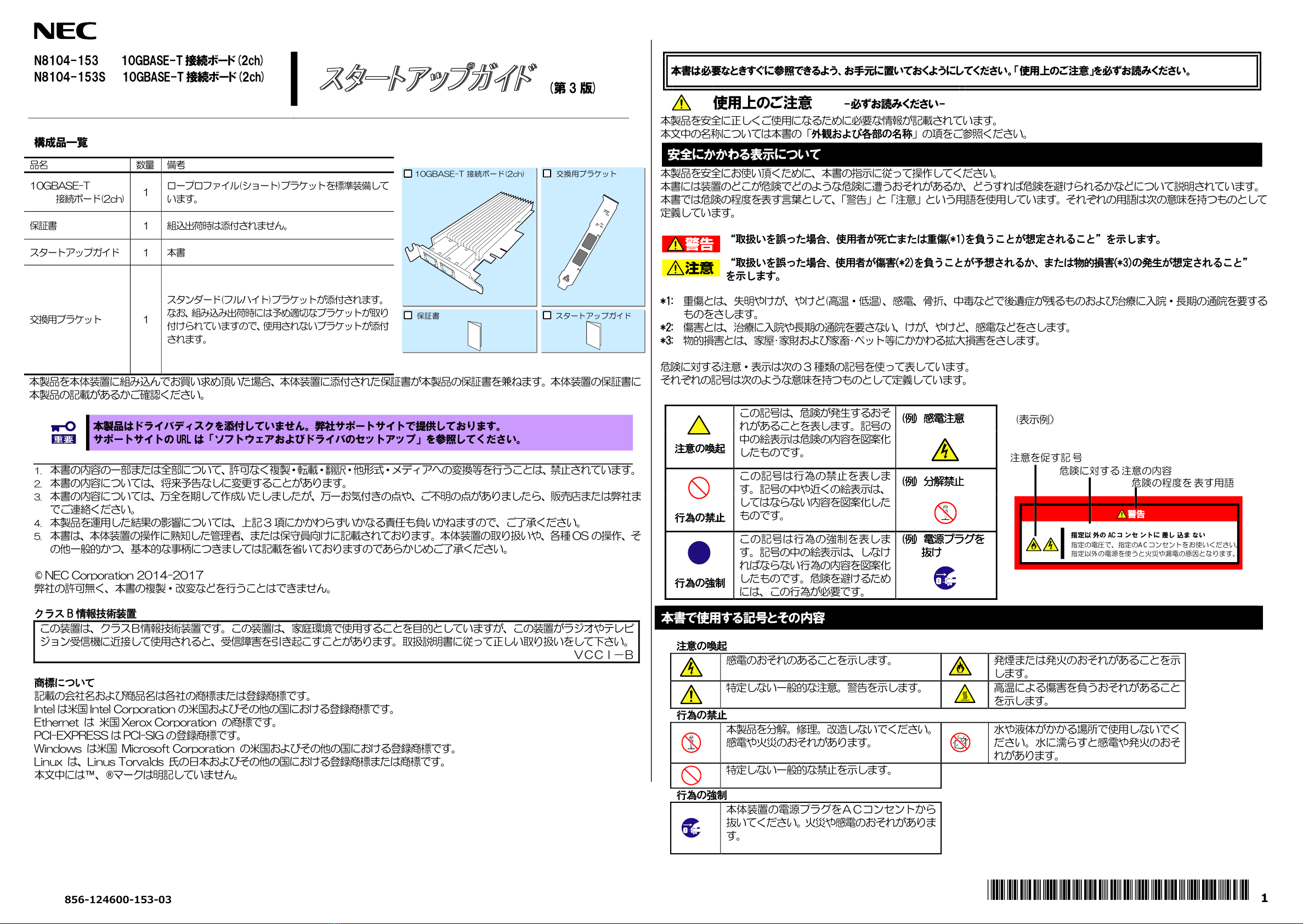

Nec N81004-153s User guide

856-124600-153-03

N8104-153 10GBASE-T 接続ボード(2ch)

N8104-153S 10GBASE-T 接続ボード(2ch)

(第3版)

構成品一覧

本製品を本体装置に組み込んでお買い求め頂いた場合、本体装置に添付された保証書が本製品の保証書を兼ねます。本体装置の保証書に

本製品の記載があるかご確認ください。

本製品はドライバディスクを添付していません。弊社サポートサイトで提供しております。

サポートサイトの URL は「ソフトウェアおよびドライバのセットアップ」を参照してください。

1. 本書の内容の一部または全部について、許可なく複製・転載・翻訳・他形式・メディアへの変換等を行うことは、禁止されています。

2. 本書の内容については、将来予告なしに変更することがあります。

3. 本書の内容については、万全を期して作成いたしましたが、万一お気付きの点や、ご不明の点がありましたら、販売店または弊社ま

でご連絡ください。

4. 本製品を運用した結果の影響については、上記 3項にかかわらずいかなる責任も負いかねますので、ご了承ください。

5. 本書は、本体装置の操作に熟知した管理者、または保守員向けに記載されております。本体装置の取り扱いや、各種 OS の操作、そ

の他一般的かつ、基本的な事柄につきましては記載を省いておりますのであらかじめご了承ください。

©NEC Corporation 2014-2017

弊社の許可無く、本書の複製・改変などを行うことはできません。

クラス B情報技術装置

この装置は、クラスＢ情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビ

ジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをして下さい。

ＶＣＣＩ－Ｂ

商標について

記載の会社名および商品名は各社の商標または登録商標です。

Intel は米国 Intel Corporation の米国およびその他の国における登録商標です。

Ethernet は米国 Xerox Corporation の商標です。

PCI-EXPRESS はPCI-SIG の登録商標です。

Windows は米国 Microsoft Corporation の米国およびその他の国における登録商標です。

Linux は、Linus Torvalds 氏の日本およびその他の国における登録商標または商標です。

本文中には™、®マークは明記していません。

本書は必要なときすぐに参照できるよう、お手元に置いておくようにしてください。「使用上のご注意」を必ずお読みください。

使用上のご注意 -必ずお読みください-

本製品を安全に正しくご使用になるために必要な情報が記載されています。

本文中の名称については本書の「外観および各部の名称」の項をご参照ください。

本製品を安全にお使い頂くために、本書の指示に従って操作してください。

本書には装置のどこが危険でどのような危険に遭うおそれがあるか、どうすれば危険を避けられるかなどについて説明されています。

本書では危険の程度を表す言葉として、「警告」と「注意」という用語を使用しています。それぞれの用語は次の意味を持つものとして

定義しています。

*1: 重傷とは、失明やけが、やけど(高温・低温)、感電、骨折、中毒などで後遺症が残るものおよび治療に入院・長期の通院を要する

ものをさします。

*2: 傷害とは、治療に入院や長期の通院を要さない、けが、やけど、感電などをさします。

*3: 物的損害とは、家屋･家財および家畜･ペット等にかかわる拡大損害をさします。

危険に対する注意・表示は次の 3種類の記号を使って表しています。

それぞれの記号は次のような意味を持つものとして定義しています。

(表示例）

指定以外の AC コンセントに差し込まない

指定の電圧で、指定のACコンセントをお使いください。

指定以外の電源を使うと火災や漏電の原因となります。

注意を促す記号

危険に対する注意の内容

危険の程度を表す用語

品名

数量

備考

スタートアップガイド保証書

10GBASE-T 接続ボード(2ch) 交換用ブラケット

10GBASE-T

接続ボード(2ch)

ロープロファイル(ショート)ブラケットを標準装備して

います。

保証書

組込出荷時は添付されません。

スタートアップガイド

本書

交換用ブラケット

スタンダード(フルハイト)ブラケットが添付されます。

なお、組み込み出荷時には予め適切なブラケットが取り

付けられていますので、使用されないブラケットが添付

されます。

安全にかかわる表示について

“取扱いを誤った場合、使用者が死亡または重傷(*1)を負うことが想定されること”を示します。

“取扱いを誤った場合、使用者が傷害(*2)を負うことが予想されるか、または物的損害(*3)の発生が想定されること”

を示します。

注意の喚起

この記号は、危険が発生するおそ

れがあることを表します。記号の

中の絵表示は危険の内容を図案化

したものです。

(例) 感電注意

行為の禁止

この記号は行為の禁止を表しま

す。記号の中や近くの絵表示は、

してはならない内容を図案化した

ものです。

(例) 分解禁止

行為の強制

この記号は行為の強制を表しま

す。記号の中の絵表示は、しなけ

ればならない行為の内容を図案化

したものです。危険を避けるため

には、この行為が必要です。

(例) 電源プラグを

抜け

本書で使用する記号とその内容

注意の喚起

感電のおそれのあることを示します。

発煙または発火のおそれがあることを示

します。

特定しない一般的な注意。警告を示します。

高温による傷害を負うおそれがあること

を示します。

行為の禁止

本製品を分解。修理。改造しないでください。

感電や火災のおそれがあります。

水や液体がかかる場所で使用しないでく

ださい。水に濡らすと感電や発火のおそ

れがあります。

特定しない一般的な禁止を示します。

行為の強制

本体装置の電源プラグをＡＣコンセントから

抜いてください。火災や感電のおそれがありま

す。

All manuals and user guides at all-guides.com

856-124600-153-03

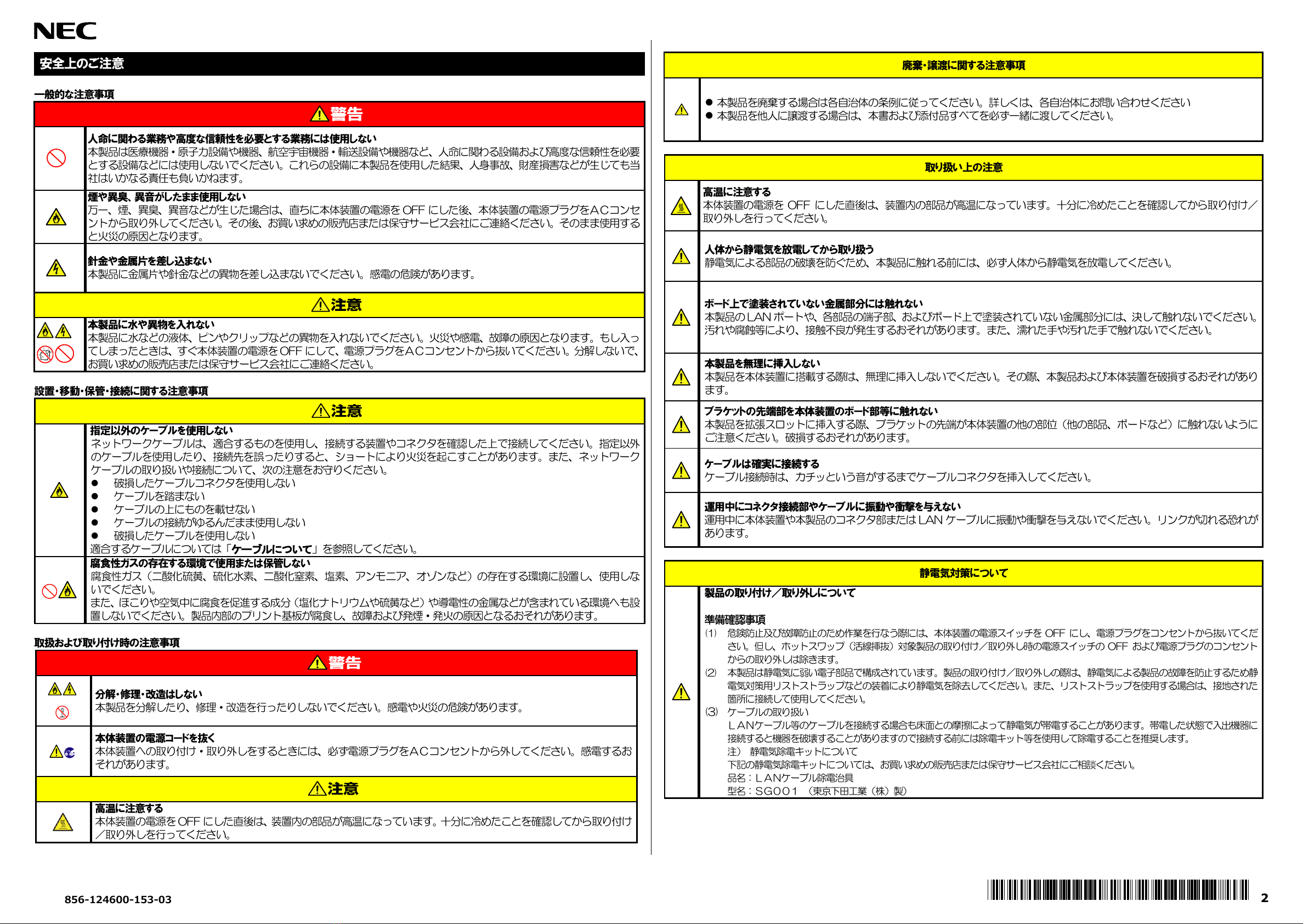

安全上のご注意

一般的な注意事項

人命に関わる業務や高度な信頼性を必要とする業務には使用しない

本製品は医療機器・原子力設備や機器、航空宇宙機器・輸送設備や機器など、人命に関わる設備および高度な信頼性を必要

とする設備などには使用しないでください。これらの設備に本製品を使用した結果、人身事故、財産損害などが生じても当

社はいかなる責任も負いかねます。

煙や異臭、異音がしたまま使用しない

万一、煙、異臭、異音などが生じた場合は、直ちに本体装置の電源を OFF にした後、本体装置の電源プラグをＡＣコンセ

ントから取り外してください。その後、お買い求めの販売店または保守サービス会社にご連絡ください。そのまま使用する

と火災の原因となります。

針金や金属片を差し込まない

本製品に金属片や針金などの異物を差し込まないでください。感電の危険があります。

本製品に水や異物を入れない

本製品に水などの液体、ピンやクリップなどの異物を入れないでください。火災や感電、故障の原因となります。もし入っ

てしまったときは、すぐ本体装置の電源を OFF にして、電源プラグをＡＣコンセントから抜いてください。分解しないで、

お買い求めの販売店または保守サービス会社にご連絡ください。

設置・移動・保管・接続に関する注意事項

指定以外のケーブルを使用しない

ネットワークケーブルは、適合するものを使用し、接続する装置やコネクタを確認した上で接続してください。指定以外

のケーブルを使用したり、接続先を誤ったりすると、ショートにより火災を起こすことがあります。また、ネットワーク

ケーブルの取り扱いや接続について、次の注意をお守りください。

破損したケーブルコネクタを使用しない

ケーブルを踏まない

ケーブルの上にものを載せない

ケーブルの接続がゆるんだまま使用しない

破損したケーブルを使用しない

適合するケーブルについては「ケーブルについて」を参照してください。

腐食性ガスの存在する環境で使用または保管しない

腐食性ガス（二酸化硫黄、硫化水素、二酸化窒素、塩素、アンモニア、オゾンなど）の存在する環境に設置し、使用しな

いでください。

また、ほこりや空気中に腐食を促進する成分（塩化ナトリウムや硫黄など）や導電性の金属などが含まれている環境へも設

置しないでください。製品内部のプリント基板が腐食し、故障および発煙・発火の原因となるおそれがあります。

取扱および取り付け時の注意事項

分解・修理・改造はしない

本製品を分解したり、修理・改造を行ったりしないでください。感電や火災の危険があります。

本体装置の電源コードを抜く

本体装置への取り付け・取り外しをするときには、必ず電源プラグをＡＣコンセントから外してください。感電するお

それがあります。

高温に注意する

本体装置の電源を OFF にした直後は、装置内の部品が高温になっています。十分に冷めたことを確認してから取り付け

／取り外しを行ってください。

廃棄・譲渡に関する注意事項

本製品を廃棄する場合は各自治体の条例に従ってください。詳しくは、各自治体にお問い合わせください

本製品を他人に譲渡する場合は、本書および添付品すべてを必ず一緒に渡してください。

取り扱い上の注意

高温に注意する

本体装置の電源を OFF にした直後は、装置内の部品が高温になっています。十分に冷めたことを確認してから取り付け／

取り外しを行ってください。

人体から静電気を放電してから取り扱う

静電気による部品の破壊を防ぐため、本製品に触れる前には、必ず人体から静電気を放電してください。

ボード上で塗装されていない金属部分には触れない

本製品のLAN ポートや、各部品の端子部、およびボード上で塗装されていない金属部分には、決して触れないでください。

汚れや腐蝕等により、接触不良が発生するおそれがあります。また、濡れた手や汚れた手で触れないでください。

本製品を無理に挿入しない

本製品を本体装置に搭載する際は、無理に挿入しないでください。その際、本製品および本体装置を破損するおそれがあり

ます。

ブラケットの先端部を本体装置のボード部等に触れない

本製品を拡張スロットに挿入する際、ブラケットの先端が本体装置の他の部位（他の部品、ボードなど）に触れないように

ご注意ください。破損するおそれがあります。

ケーブルは確実に接続する

ケーブル接続時は、カチッという音がするまでケーブルコネクタを挿入してください。

運用中にコネクタ接続部やケーブルに振動や衝撃を与えない

運用中に本体装置や本製品のコネクタ部または LAN ケーブルに振動や衝撃を与えないでください。リンクが切れる恐れが

あります。

静電気対策について

製品の取り付け／取り外しについて

準備確認事項

(1) 危険防止及び故障防止のため作業を行なう際には、本体装置の電源スイッチを OFF にし、電源プラグをコンセントから抜いてくだ

さい。但し、ホットスワップ（活線挿抜）対象製品の取り付け／取り外し時の電源スイッチの OFF および電源プラグのコンセント

からの取り外しは除きます。

(2) 本製品は静電気に弱い電子部品で構成されています。製品の取り付け／取り外しの際は、静電気による製品の故障を防止するため静

電気対策用リストストラップなどの装着により静電気を除去してください。また、リストストラップを使用する場合は、接地された

箇所に接続して使用してください。

(3) ケーブルの取り扱い

ＬＡＮケーブル等のケーブルを接続する場合も床面との摩擦によって静電気が帯電することがあります。帯電した状態で入出機器に

接続すると機器を破壊することがありますので接続する前には除電キット等を使用して除電することを推奨します。

注）静電気除電キットについて

下記の静電気除電キットについては、お買い求めの販売店または保守サービス会社にご相談ください。

品名：ＬＡＮケーブル除電治具

型名：ＳＧ００１（東京下田工業（株）製）

All manuals and user guides at all-guides.com

856-124600-153-03

1. サポート OS については本体装置のシステム構成ガイドを

参照してください。

2. システムあたりの最大搭載枚数は本体装置により異なりま

すので、本体装置のシステム構成ガイドを参照してください。

3. PCI-EXPRESS ホットプラグテクノロジはサポートして

おりません。

4. PXE ブート以外のネットワークブート(iSCSI ブートなど)

はサポートしておりません。

PXE ブート可能ポートは以下の通りです。

N8104-153 ・・・ポート 0 、ポート 1

N8104-153S ・・・ポート 1

本体装置が LEGACY モードの場合、POST 時の Intel Boot

Agent のSetup Menu から抜ける際 F4 キーをタイプする

とPOST 終了後に本体装置のオフラインユーティリティが

起動します。これは異常ではありませんので、オフラインユ

ーティリティを終了させて、システムの起動を継続してくだ

さい。

5. Wake On LAN(WOL)はサポートしておりません。

アダプタ表面アダプタ裏面

①ブラケット

本体装置の拡張スロットに本製品を搭載する際に、本体装置に固定させ

るための金具です。搭載先のスロット形状に合わせてブラケットサイズ

を選択します。

「ブラケット交換手順」を参照してください。

②LAN ポート

ネットワークに接続するためのコネクタです。RJ-45 形状のポートです。

接続可能なケーブルは「ケーブルについて」を参照してください。

またポート番号は本節の「ランプ」を参照してください。

③PCI-EXPRESS コネクタ

PCI-EXPRESS 2.1 に準拠しています。

カードエッジサイズは「x8」です。

論理接続レーン数は「x8」です。

ランプ

10G=GRN

1G=YLW

LINK/

ACT =GRN

LNK/ACT

SPEED

PORT 0

PORT1

LNK/ACT

SPEED

ランプ

状態

意味

SPEED

点灯

(緑)

10Gbps でリンクが確立しています。

点灯

(橙)

1Gbps でリンクが確立しています。

消灯

10０Mbps でリンクが確立しています。

LNK/

ACT

点灯

(緑)

リンクパートナーと正常に接続していること

を示します。(リンクアップ)

点滅

(緑)

データの送受信があることを示します

消灯

リンクパートナーと正常に接続できていませ

ん。（リンクダウン）

本製品の LAN ポートは 100BASE-TX/

1000BASE-T/10GBASE-T に対応しています。ネットワ

ークに接続する際には、以下の仕様のケーブルをお使いくださ

い。

コネクタ

RJ45 / オス

ケーブルタイプ

ツイストペアケーブル

( UTP / STP /ScTP/FTP 等)

8 芯4ペア

規格

EIA/TIA 規格準拠

*使用される通信速度により要求されるケー

ブルの品質が異なります。

100Base-TX

1000Base-T

10GBase-T

Cat. 5e 以上

Cat. 6 以上

Cat.6A 以上を推奨い

たします。

ケーブル長

最大 100m

※10GBASE-T において Cat.6 の場合は最大 55m

Cat.6A 以上のケーブルについて、ケーブルメーカーが独自に最大長を設定して

いることがあります。詳細はケーブルメーカーにお問い合わせください。

ストレートケーブルを使用する場合に、リンク確

立に時間がかかったり、低速でリンクしたりする

ことがありましたら、クロスケーブルに変えて運

用してください。

本製品の取り付け・取り外し作業については、本体装置のユー

ザーズガイドを参照して作業してください。

ブラケットの交換作業については本節を参照してください。

ブラケットの交換手順

搭載先スロットの PCI パネル形状が標準取り付けのブラケット

に合わない場合、添付のブラケットに交換して取り付けること

ができます。必要に応じて以下の手順に従ってブラケットを交

換してください。

①図中の円内にあるネジ(プラス)を外す。

②取り付けられていたブラケットを外す。

③交換用ブラケットを取り付ける。

④ネジで固定する。

10G=GRN

1G=YLW

LINK/

ACT =GRN

10G=GRN

1G=YLW

LINK/

ACT =GRN

本製品のドライバ、ソフトウェアは NEC のサポートサイトか

らダウンロードしてください。(下記)

ドライバセットアップ方法についてはダウンロードしたファイ

ルに収録されているガイドに記載されていますので、参照して

ください。

NEC サポートサイト URL

●Windows

http://support.express.nec.co.jp/pcserver/

number.php

ご使用の本体装置の型番またはモデル名を入力して検索してく

ださい

●Linux

https://www.express.nec.co.jp/linux/

supported-driver/top.html

ご使用の OS に対応したドライバ情報を選択し、必要に応じて

ドライバをダウンロードしてください。

本製品はドライバディスクを添付していません。

運用上の注意事項

外観および各部の名称

本製品はPCI-EXPRESS 5GT/s での動作をサポートします。

2.5GT/s での動作はサポートいたしません。

搭載先の PCI-EXPRESS スロットが Gen.2(5GT/S)かつ X8 を

満たない場合、2ポート同時での送受信性能に関して、x8

スロット搭載での性能値を下回ることがあります。高負荷

通信の頻度が高い場合、Gen.2(5GT/s)かつ x8 以上のスロッ

トへの搭載を推奨いたします。

本製品を取り付ける前に、本体装置のユーザーズガイドを

参照して、取り付け可能なスロットを確認してください。

ケーブルについて

本体装置への取り付けと取り外し

必ず本体装置のユーザーズガイドを参照して、本製品

の取り付け・取り外しを行ってください。

ラックタイプ装置のトップカバーを外す際は、先にケ

ーブルを外してください。ケーブルを破損するおそれ

があります。

ソフトウェアおよびドライバのセットアップ

All manuals and user guides at all-guides.com

856-124600-153-03

システムが起動できない場合

本体装置の設定を確認してください

□Option ROM が展開できない場合

本体装置のユーザーズガイドを参照して、本体 BIOS 設定

において、本製品の搭載スロットの Option ROM 展開を

確認してください。搭載したスロットの設定が Enable【有

効】である必要があります。

□本体装置の BIOS のバージョンは適切か

BIOS のバージョンが適切か確認してください。最新の

BIOS で確認してください。

ボードを確認してください

□ボードが破損していないか

ボードの実装部品が破損していないか確認してください。

破損している場合はお買い求めの販売店または保守サービ

ス会社に連絡してください。

□ボード実装部品に異物が入り込んでいないか

ボード上の実装部品に異物が入り込んでいないか確認して

ください。

混入している場合はお買い求めの販売店または保守サービ

ス会社に連絡してください。

□ボードのコネクタに異物が付着していないか

ボードの PCI-EXPRESS コネクタに異物が付着していな

いか確認してください。

付着している場合は取り除いてください。

ボードの取り付けを確認してください

□搭載スロットは適切か

本体装置のシステム構成ガイド等を参照して、本製品の搭

載可能スロットに搭載されていることを確認してください。

異なる場合は正しいスロットに搭載してください。

□取り付けは正しいか

本体装置のスロットに、ボードがしっかりと差し込まれて

いるか確認してください。また、固定ネジ(またはクリップ)

でボードがしっかりと固定されていることを確認してくだ

さい。該当する場合は、取り付けなおしてください。

□PCI-EXPRESS コネクタなど本体装置側に異常はないか

本体装置の PCI-EXPRESS コネクタを確認し、異物混入

や部品破損がないか確認してください。部品破損等ある場

合はお買い求めの販売店または保守サービス会社に連絡し

てください。

以上の確認を行っても本体装置起動中にエラーメッセージ

が表示される場合は、一旦本製品を別の PCI-EXPRESS スロ

ットに取り付けた後、本体装置を起動して自己診断プログ

ラム「POST」の実行で異常がないことを確認してください。

POST が正常に終了しないようでしたら、本体装置が故障し

ていることが考えられます。お買い求めの販売店または保

守サービス会社にご連絡ください。

ネットワークに接続できない場合

ケーブルを確認してください

□ケーブルは仕様を満たしているか

「ケーブルについて」の仕様を満たすケーブルか確認して

ください。異なる場合は交換してください。

□ケーブルが損傷していないか

ケーブルが損傷していないか確認してください。損傷して

いる場合は交換してください。

□ケーブルラッチは正しくかかっているか

ケーブルのラッチを確認してください。ラッチが外れかか

っていたり破損したりする場合、正しくリンクできない場

合があります。異なるケーブルに交換してください。

リンクパートナー(接続先機器)を確認してください

□リンクパートナーの設定は正しいかリンクパートナーの設定は正

しいか

LAN ポートの通信モードを全二重モードに固定設定した

場合は、リンクパートナーも全二重モードに固定設定され

ていることを確認してください。誤った通信モードに設定

すると、パフォーマンスの低下やデータの消失、またはコ

ネクションの消失を引き起こすことがあります。例えば、

スイッチングハブの LAN ポートの設定がオートネゴシエ

ーション(自動認識)にもかかわらず、本製品の LAN ポート

を全二重モードに固定設定した場合は、スイッチングハブ

側が半二重モードになります。この時、リンクは確立しま

すがネットワークパフォーマンスは著しく低下しますので

ご注意ください。

□リンクパートナーが起動しているか

リンクパートナーが起動していない場合は、リンクが確立

しません。

□リンクパートナーのポート設定が有効になっているか

リンクパートナーによってはポートを無効化できるものが

あります。リンクパートナーがその機能を有している場合、

ポートが有効になっているかどうか確認してください。

一般的な障害とその対処方法

コネクションが切れたりエラーが発生したりする

本製品の接続には、ツイストペアケーブルを使用してくだ

さい。特に 10Gbps でお使いになる場合はカテゴリ 6A

以上のツイストペアケーブルを使用してください。また、

ケーブルがしっかりと固定されていることを確認してく

ださい。

本製品とリンクパートナーの通信モード(全二重/半二重)

が一致していることを確認してください。

ツイストペアケーブルを交換してみてください。

リンクパートナー上(ハブ/スイッチ等)の別のポートを使

用してみてください。

ケーブルの配線環境にノイズ源(蛍光灯、電源線等)が近接

していないことを確認してください。

ケーブルやコネクタ接続部に振動や衝撃が印加される要

因があれば取り除いてください。

リンク( ACT/LNK )ランプが点灯しない

OS が正常に起動していることを確認してください。

本製品およびリンクパートナー上の接続状態をすべて確

認してください。

ツイストペアケーブルを交換してみてください。

ギガビットスイッチへの接続で事象が発生している場合、

クロスケーブルを使用することで改善することがありま

す。

リンクパートナー上(ハブ/スイッチ等)の別のポートを使

用してみてください。

本製品とリンクパートナーの通信速度が一致しているこ

とを確認してください。

本製品とリンクパートナー間のケーブルのタイプが正し

いことを確認してください。本製品を10Gbps 設定でお

使いになる場合は、カテゴリ 6A 以上のケーブルを使用し

てください。

LAN ポートに異物が入っていないか確認してください。

ご使用のツイストペアケーブルが 8芯4ペアであること

をご確認ください。

アドレス取得に失敗する

10GBASE-T 環境において、接続先のスイッチングハブによ

ってはリンクが確立するのに多少時間を要することがあります。

これにより、DHCP などのアドレス取得時にリンク非検出と判

定され、アドレス取得に失敗することがあります。OS によっ

ては、インタフェース起動時のパラメータで遅延値を設定する

と改善することがあります。OS のサポート窓口にご確認くだ

さい。

(例)linux 環境

ファイル/etc/sysconfig/network-scripts/ifcfg-ethXX

「LINKDELAY=10」を追加

以上の項目を確認したにもかかわらず、問題が解決しない場合

は、本製品に何らかの故障が発生している可能性が考えられま

す。お買い求めの販売店または保守サービス会社までお問い合

わせください。

適合バス

準拠規格

PCI-EXPRESS 2.1準拠

データレート

5GT/s

接続レーン数

エッジ形状

LAN

ポート数

データレート(bps)

100M/1G/10G

コネクタ形状

RJ45

メス

コントローラー

Intel X540

外形寸法

68.91mm(W) 152.4mm(L) (ブラケット含まず)

質量

158g(ロープロファイルブラケット装着時)

165g(スタンダードブラケット装着時)

動作電圧

12V

消費電力

14.8W(typical)

動作環境

動作

温度 0～40℃

湿度 20～80%

ただし結露なきこと

保管

温度 -40～70℃

湿度 5～95%

N8104-153 10GBASE-T 接続ボード(2ch)

N8104-153S 10GBASE-T 接続ボード(2ch)

スタートアップガイド(第4版)

2014年7月

2017 年12 月

初版発行

第4版発行

日本電気株式会社東京都港区芝5 丁目 7番地 1号

TEL (03)3454-1111(大代表)

トラブルシューティング

仕様

All manuals and user guides at all-guides.com

856-124600-153-03

N8104-153

N8104-153S

Dual Port 10GBASE-T Adapter

4th. Edition

Contents

Item

Qty.

Notes

DualPort10GBASE-T

Adapter

Bydefault,Low-profilebracketis attached.

Bracket

EitherStandard typeorLow-profiletype.

Bydefault,Standard typeispackaged.

Warranty

This is not included if selected BTO. Instead,

the warranty of the server contains a warranty

ofthisproduct.

StartupGuide

Thisguide.

Startup GuideWarranty

Dual Port 10GBASE-T

Adapter

Bracket

Important:

Thisproductdoesnotcontaina“DriverSoftware”disk.

DriverSoftwareispublishedon NECsupport site.

Seethesection“Driver Installation / Uninstallation”

Note:

This warranty is available only for using in Japan. Do not

useit inanyotherthanJapan.

Note

1. Nopartofthisguidemaybereproduced,transmitted,translatedinanyform,orconvertedto

mediaswithoutpriorwrittenpermission

2. Thecontentsofthisguidearesubjecttochangewithoutpriornotice.

3. All effortshavebeenmadetoensuretheaccuracyofallinformationinthis guide.If youfind

anypartunclear,incorrect,oromittedinthisguide,contactyourservicerepresentative.

4. Thecompanyassumesnoliabilityarisingfromtheuseofthisproduct,noranyliabilityfor

incidentalorconsequentialdamagearisingfromtheuseofthisguideregardlessof3above.

5. This guideiscreatedforthemanagerorthemaintenance personwhoiswellinformed

abouttheoperationofthis device.Notethatthebasicinformation,such astheoperation

proceduresofthedeviceand OS,isomitted.

NECCorporation2014-2017

No part of this guide may be reproduced or changed in any form without prior written

permissionofNECCorporation.

FCC Compliance Information Statement, Class B

Thisdevicecomplieswithpart15of theFCCRules.Operationis subject tothe

followingtwoconditions: (1)This devicemaynot cause harmful interference,and

(2)thisdevicemustaccept anyinterferencereceived, includinginterferencethat

maycauseundesired operation.

Note:Thisequipmenthas beentestedandfoundtocomplywiththelimitsfora

ClassB digital device, pursuant to part 15 of the FCC Rules.Theselimits are

designedtoprovide reasonableprotectionagainst harmfulinterference ina

residentialinstallation.Thisequipmentgenerates, uses andcan radiateradio

frequencyenergyand, ifnotinstalledand usedinaccordancewiththeinstructions,

maycauseharmfulinterferencetoradiocommunications.However,thereis no

guaranteethat interferencewill notoccurinaparticularinstallation. Ifthis

equipment does cause harmful interferenceto radioortelevision reception, which

canbedeterminedbyturningtheequipment off and on,the userisencouraged to

trytocorrecttheinterference byone ormoreofthefollowingmeasures:

Reorientorrelocatethereceivingantenna.

Increasetheseparationbetweenthe equipment andreceiver.

Connect the equipment into an outleton acircuitdifferentfrom that to which

thereceiverisconnected.

Consultthedealeroranexperiencedradio/TVtechnician forhelp.

Industry Canada Class B Emission Compliance Statement/ Avis

de conformité à la réglementation d‘Industrie Canada:

CANICES-3(B)/NMB-3(B)

KCC Notice Class B (Republic of Korea Only)

B급기기

(가정용 방송통신기자재)

ClassBEquipment

(ForHomeUseBroadcasting&

CommunicationEquipment)

이기기는 가정용(B급) 전자파적합기기로서 주로 가정에서 사용하는

것을 목적으로 하며, 모든 지역에서 사용할 수있습니다.

This equipment ishomeuse (Class B)electromagneticwave

suitabilityequipmentandto be usedmainly at home and it canbe

usedinallareas.

Disposing of your used product

IntheEuropean Union

EU-wide legislation as implemented in each Member State requires that used

electrical and electronic products carrying the mark (left) must be disposed of

separatelyfrom normal household waste. This includes workstation or electrical

accessories.When you dispose of such products, please follow the guidance of

your local authority or ask the shop where you purchased the product, or if

applicable, follow applicable legislation or agreement you may have. The mark

on electrical and electronic products onlyapplies to the current European Union

MemberStates.

Outsidethe European Union

If you wish to dispose of used electrical and electronic products outside the European Union,

pleasecontact your local authorityandask for thecorrect method ofdisposal.

This productis RoHSCompliant.

BSMI RoHS / 限用物質含有情況標示聲明書

DeclarationofthePresenceConditionoftheRestrictedSubstancesMarking

設備名稱：1 Gigabit Ethernet Server Adapter，

Equipment name

型號（型式）：E1G42HT

Type designation(Type)

單元

Ｕnit

限用物質及其化學符號

Restricted substances and its chemical symbols

鉛

Lead

(Pb)

汞

Mercury

(Hg)

鎘

Cadmium

(Cd)

六價鉻

Hexavalent

chromium

(Cr +6 )

多溴聯苯

Polybrominated

biphenyls

(PBB)

多溴二苯醚

Polybrominated

diphenyl ethers

(PBDE)

組裝電路板

PCBA - o o o o o

備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準值。

Note 1：“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of

the restricted substance exceeds the reference percentage value of presence condition.

備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。

Note 2：“○” indicates that the percentage content of the restricted substance does not exceed the

percentage of reference value of presence.

備考3.〝－〞係指該項限用物質為排除項目。

Note 3：The “−” indicates that the restricted substance corresponds to the exemption.

D33025

RoHS

China RoHS

部件

名称

有毒有害物质或元素

铅

(Pb)

汞

(Hg)

镉

(Cd)

六价铬

(Cr6+)

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

印刷电路

板组件

oo o o o o

o: 表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准

规定的限量要求以下

x: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-

2006标准规定的限量要求

RoHS Compliant

Turkish RoHS information relevant for Turkish market

EEE Yönetmeliğine Uygundur.

Vietnam RoHS information relevant for Vietnam market

Complyingwith“CIRCULAR,No.30/2011/TT-BCT (Hanoi,August102011),

Temporary regulations oncontent limitfor certainhazardous substances in

electrical products”

Trademarks

Intel is among the trademarks of Intel Corporation and/or its affiliates in the United

States,certainothercountries,and/ortheEU.

Ethernet is aregistered trademark of XeroxCorporation.

PCI-EXPRESS is atrademark of PCI-SIG. Any other trademarks or trade names

mentionedarethepropertyoftheirrespectiveowners.

Windows is a registered trademark of Microsoft Corporation in the United States

andothercountries.

Linuxisaregisteredtrademark of LinusTorvalds.

Keep this Startup Guide at hand for quick reference at anytime

necessary.Be sure to read this section carefully.

Precautions for Use -Be suretoreadthissection-

The following includes information necessary for proper and safe operation of the

product.

Safety Indication

FollowtheinstructionsinthisStartupGuideforyoursafetytousethisproduct.

Theservercontains componentswithpossibledanger,hazardsthatmaycausebyignoring

warnings,andpreventiveactionsagainstsuchhazards.Thewords“WARNING” and “CAUTION”

areusedtoindicatethedegreesofdanger.Thesetermsaredefinedasfollows:

Indicates the presence of a hazard that may result in death

orseriouspersonalinjuryiftheinstructionisignored.

Indicatesthepresenceofahazardthatmaycauseminor

personalinjury, includingburns,orpropertydamageifthe

instructionisignored.

Thisguideusesthefollowingthreetypesofsymbolstogiveindications and

precautions againstadanger.Theyare definedas follows:

Attention

Thissymbol indicates the

presenceof ahazardifthe

instructionisignored. Animage

in thesymbolillustrates the

hazardtype.

Example

(Electrichazard)

Prohibited

action

Thissymbol indicates prohibited

actions.Animageinthesymbol

illustrates aparticular prohibited

action.

Example

(Donotdisassemble)

Mandatory

action

Thissymbol indicatesmandatory

actions.Animageinthesymbol

illustratesamandatoryactionto

avoida particularhazard.

Example

(Unplug)

Do not plug the power cord in a

nonconforming outlet

Use a wall outlet with specified voltage and power type.

Otherwise, ther is a risk of a fire or current leakage.

Symbol to draw attention

Description of a danger Term indication a degree of danger

Symbols Used in This Startup Guide

Attentions

Indicates a risk of an electric

shock.

Indicates a risk of a fire or

fumes.

Indicates ageneralprecaution

or warningthatcannot be

specificallyidentified.

Indicates that improper use

maycausepersonalinjury.

Prohibited actions

Donot disassemble,repair, or

modifythisproduct.

Otherwise, thereis arisk of an

electricshockorfire.

Keep theproductawayfrom

water. Otherwise,thereisa

riskofanelectricshockor

ignition.

Indicates ageneralprohibited

action.

Mandatory actions

Unplug the powercord of the

server. Otherwise, thereis a

riskofanelectricshockorfire.

All manuals and user guides at all-guides.com

856-124600-153-03

Precautions for Safety

General Precautions

Do not use the product for services where critical

high availability may directly affect human lives.

The product is not intended to be used with or control facilities or

devices concerning human lives, including medical devices, nuclear

facilities and devices, aeronautics and space devices, transportation

facilities and devices; and facilities and devices requiring high

reliability. NEC assumes no liability for any accident resulting in

personal injury, death, or property damage if the product has been

usedintheaboveconditions.

Do not continue to use the equipment if you detect

smoke, odor, or noise

Iftheequipment emits smoke,odor, ornoise, immediately unplug the

power cord of the server. Then, contact your service representative.

Continuingtousetheproductinsuchconditionmaycauseafire.

Do not insert a wire or metal object

Donotinsertawireormetalobjectintothisproduct.

There isariskofan electricshock.

Keep water or foreign matter away from the

equipment.

Do not let any form of liquid (water etc.) or foreign matter (e.g., pins

or paper clips) enter the equipment. Failure to follow this warning

may cause an electric shock, a fire, or a failure of the equipment.

When such things accidentally enter the equipment, immediately

turn the power off and unplug the power cord. Then, contact your

servicerepresentative.

Precautions for Installation, Relocation, Storage and

Connection

Do not use any unauthorized interface cable.

Use only interface cables authorized by NEC and locate a proper

device and connector before connecting a cable. Using an

authorized cable or connecting a cable to an improper destination

maycauseashortcircuit, resulting inafire.

Also, observe the following notes on using and connecting an

interfacecable.

- Donotuseanydamagedcableconnector.

- Donotsteponthecable.

- Donotputanyobjectonthecable.

- Donotusethecardwiththelooseinterfacecableconnection.

- Donotuseanydamagedcable.

Seealso“Network Cables”

Do not use the equipment in the place where

corrosive gases exist.

Make sure not to locate or use the equipment in the place where

corrosive gases (sulfur dioxide, hydrogen sulfide, nitrogen dioxide,

chlorine,ammonia,ozone,etc.) exist.

Also, do notset it in theenvironment where the air (ordust) includes

components accelerating corrosion (ex. sulfur, sodium chloride) or

conductive metals. There is a risk of a fire due to corrosion and

shorts of an internalprintedboard.

Contact your service representative for the place appropriate to the

equipment.

Precautions for Handling of Internal Devices

Do not disassemble, repair, or modify the product

yourself

Do not disassemble, repair, or modify this product. Doing so may

cause an electrical shock or a fire. Do not put the product close to

fire, or immerse it in water. Doing so maycause an explosion. If the

product does not function normally, contact your service

representative.

Unplug all power cords

Turn the power off and unplug the power before removing the

computer's cover. Failure to do so could endanger you and may

damagethe adapterorcomputer

Precaution on disposing or transferring

- Follow the ordinances by your local government when you are

disposing the product. Contact the local government for more

information.

- If you are transferring this product to other people, be sure to

transfer all items that come with the product including this guide

along withthe product.

Avoid installation in extreme temperature

conditions.

Immediatelyaftertheserveris powered off, itsinternalcomponents

such as heatsinkareveryhot. Leavetheserveruntilitsinternal

componentsfullycooldownbeforeinstalling/removingany

component.

Ground yourself to dissipate any static charge

before handling the adapter.

Topreventanydamageon componentsduetostaticelectricity,

makesuretodischargestatic electricity from yourself before you

touchtheadapter.

Don’t touch uncoated metal parts on adapter.

Nevertouchtheadapter’s LANport,terminalsofcomponents or

uncoatedmetal partsonadapter. Otherwise,taint, erosion or

othersmaycauselooseconnection. Donot touchthis product

withwetordirtyhands.

Excessive force could break the connector.

Oninstallingthis adapter, do not insert it byforce. Otherwise,the

adapterandtheservermaybedamaged.

Don’t touch the tip of bracket to other parts of

server.

Whenyouinsert the 4adapterinto expansionslot,becarefulnotto

touch thetipof brackettootherpartsofserver (suchasother

components orboard). Otherwise,theymaybedamaged.

Firmly connect the network cable.

Whenconnectingthecable, insertthecableconnectoruntil you

hearaclicksound.

Do not give a shock or vibration.

Donot give ashockorvibrationtothecable andconnector

connectingportionduringoperation.

Anti-static Measures

Installing or Uninstalling Internal Optional Devices

Notesbefore carryingoutthework

(1) To avoid electric hazard and malfunction, be sure to turn off

the Power switch of this product and unplug the power cord

fromanoutletbeforecarryingoutthework.

However, there is no need to do this if the internal optional

deviceis hot-swappable.

(2) This internal optional device consists of static-sensitive

electronic components.To avoidfailurescausedbystatic

electricity when installing or uninstalling the internal optional

device, wearananti-staticwriststrapon yourwrist

andprovideearthingbeforecarryingoutthework.

And also connect a wrist strap to earth ground when you

wear awriststrap.

(3) Handlingofcables

When connecting a cable (e.g., LAN cable), static electricity

mayalsobechargedduetofrictionagainstthefloor.

Connecting a charged cable with an I/O device may cause

damagetothedevices.Itisrecommendedtodischarge

static electricity before connecting a cable by using

neutralizationapparatusandsoon.

Limitations

SupportedOS

For OS that support will depend on the device. Please refer to the support

matrix.

Functions(NOTsupported)

- PCIEXRESSHot-plugtechnology

- Network Boot

iSCSI orRPL,etc. (except PXE)

During POST, when you exit the Setup Menu of Intel Boot Agent by typing F4

key, the offline utility of the server will start after POST. Please close the offline

utilityandcontinuebootingthesystem.

Thisevent onlyoccurs inlegacymode

- WakeonLAN

Description

SideB Side A

1. Bracket

This product has 2 type of bracket. By default, Low-profile type is attached. If

need to mount on Full-height PCI-EXPRESSslot, youcan changetoanother

bracket.See“BracketReplacement”.

2. LAN Port

A connector provides to access a network. For the types of connectable

cables and how to connect, see “Network Cables”. Port id is numbered from

“PORT1”to“PORT4”.Seethefigure.

3. PCI-EXPRESS connector

This product conformed to PCI EXPRESS 2.1. Supported speed is 5GT/s

only.This producthas x8laneedge.Thelogicallanesizeisx8 lane

This product can be installed to a slot more than x8lane (or higher), and is

compliant withPCI-EXPRESS2.1(orhigher)specifications.

NOTE:

Check the PCI-EXPRESS slot whichcan be attachedwith reference

to User’s Guide of Express Server before attaching this product.

Lamp

10G=GRN

1G=YLW

LINK/

ACT =GRN

LNK/ACT

SPEED

PORT 0

PORT1

LNK/ACT

SPEED

Lamp

Status (color)

Meaning

SPEED

On (Green)

Link at 10Gbps speed.

On(Orange)

Link at 1Gbps speed

Off

Link at 100Mbps speed

LINK /

ACT

On(Green)

Link is up

Blink (Green)

Traffic

Off

Link is down

NOTE:

If the system is in sleep state, the lamp may does not display

correctly. Communications arenotaffected.

All manuals and user guides at all-guides.com

856-124600-153-03

Network Cable

Connector

RJ45

Type

TwistedPairCable(UTP/STP/ScTP/FTPetc.)

Must be 4pair wiring .Make sure you use cable that complies

with theTIA-568wiringspecification.

Cable

Popular Adapter manuals by other brands

MOREK

MOREK MEV11DNNNN5T2 user manual

Sunbox

Sunbox USC-232F user manual

Nikon

Nikon EH-52 user manual

Cisco

Cisco SPA112 Administration guide

ADF Web

ADF Web HD67D35-B2 quick start guide

Comtrend Corporation

Comtrend Corporation PowerGrid 9141s-PoE Quick installation guide

National Instruments

National Instruments 5741 Getting started guide

Asus

Asus USB-N11 user manual

Zio

Zio X8 user manual

Conrad Electronic

Conrad Electronic 51 20 34 operating instructions

D-Link

D-Link DUB-E100 Quick installation guide

Kraun

Kraun KN.2D user manual

Linksys

Linksys SPA-1001 Administrator user guide

Brite View

Brite View BVP-5100D LinkE Mini user guide

LevelOne

LevelOne PLI-1010 user manual

Abocom

Abocom 802.11b Wireless USB Adapter S WUB1600 Specification sheet

hager

hager EHZ-Adapter Mounting instructions

MEE AUDIO

MEE AUDIO BTX1 user manual

NEC N81004-153S User guide

Popular Adapter manuals by other brands
