Wireless Microphone System

2
ENGLISH
Introduction
Wireless microphone system with two microphones and an information display. The system
is equipped with a special voice limiter compressor to avoid distortion caused by high sound
peaks. Use 8 systems in one room without problems whereas regular systems with only 1
channel interfere.

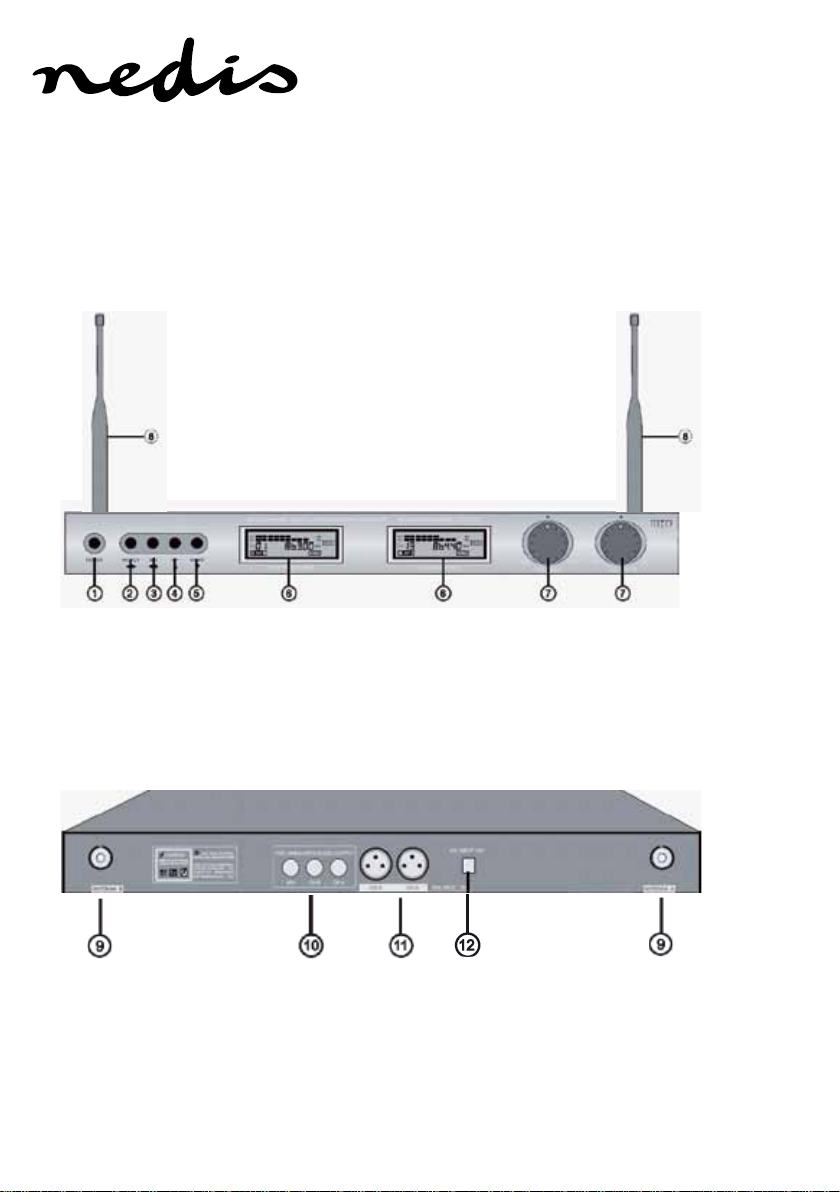

Description receiver
1. POWER: On/o button
2. SELECT: switch between receiver A and B for the use of buttons 3, 4 or 5
3. SET: button for function set, tune or pre-programmed channels
4. UP: button for tuning up or channel selection up of pre-programmed channels
5. DOWN: button for tuning down or channel selection down of pre-programmed channels
6. DISPLAY: separate for receiver A and B
7. VOLUME CONTROL: separate for receiver A and B
8. ANTENNA: separate antenna for receiver A and B
9. ANTENNA CONNECTOR: for connection of antenna A and B
10. UNBALANCED AUDIO OUTPUT: 6.35mm output for mixed signal (A+B) or separate signal
of receiver A and B
11. BALANCED AUDIO OUTPUT: separate XLR outputs for channel A & B

3
ENGLISH

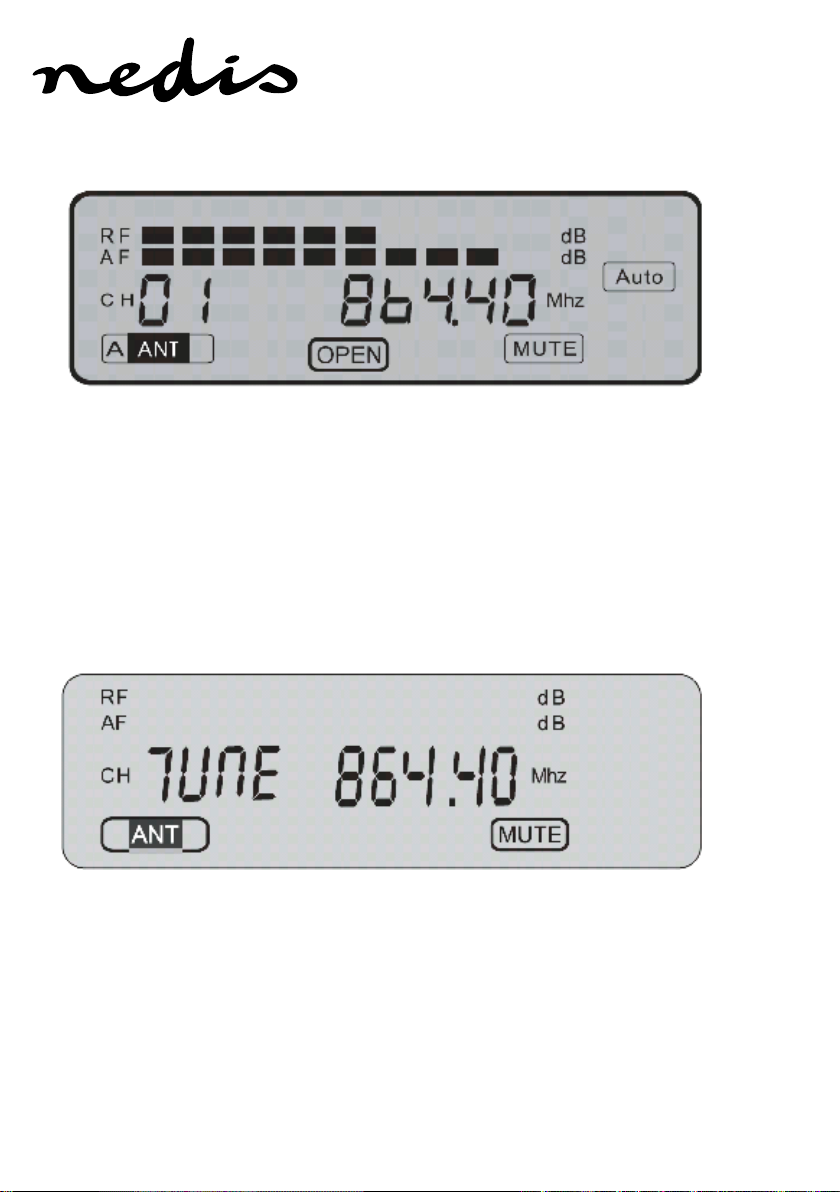

Description LCD display receiver
• RF: Shows the strength of the received microphone signal
• AF: Shows the microphone’s audio signal level
• CH01: Selected pre-programmed channel
• A ANT: The antenna which receives the signal of the microphone (A for receiver A and B
for receiver B)
• 864.40: Frequency of the selected pre-programmed channel
• OPEN: Shows which receiver (display) is selected for the use of function buttons 2–5
• AUTO: Shows that the microphone is powered o. Appears also when there is no
connection with the microphone on the showed frequency in the display
• MUTE: There is no audio output from the receiver to mixer or amplier because the
microphone is powered o or there is no reception
• TUNE: Push the SELECT button (2) to switch between manual tuning or pre-programmed
channels. With manual tuning it’s possible to select the frequency by steps of
0.05MHz. The range is 840.00MHz till 868.00MHz. This feature oers the use of
other wireless microphones operating in the frequency band from 840.00MHz
till 868.00MHz. Note: the supplied microphones are pre-programmed from
863.00MHz till 865.00MHz
IMPORTANT NOTICE: It’s the responsibility of the user to ensure that the use of frequencies
comply with the local regulations and does not cause interference with other users.

4
ENGLISH
Description microphone
1. GRILL: Covers and protects the inner microphone element
2. MICROPHONE ELEMENT (inside): Picks up the audio signal
3. POWER/BATTERY INDICATOR: Flashes once when the power is on and lights up
constantly when the battery is running out of power
4. ON/OFF SWITCH: 3 Positions for ON, MUTE (middle position) or OFF
5. BATTERY COMPARTMENT: For 2x AA batteries
6. BATTERY COVER: Provides access to the battery compartment

5
ENGLISH

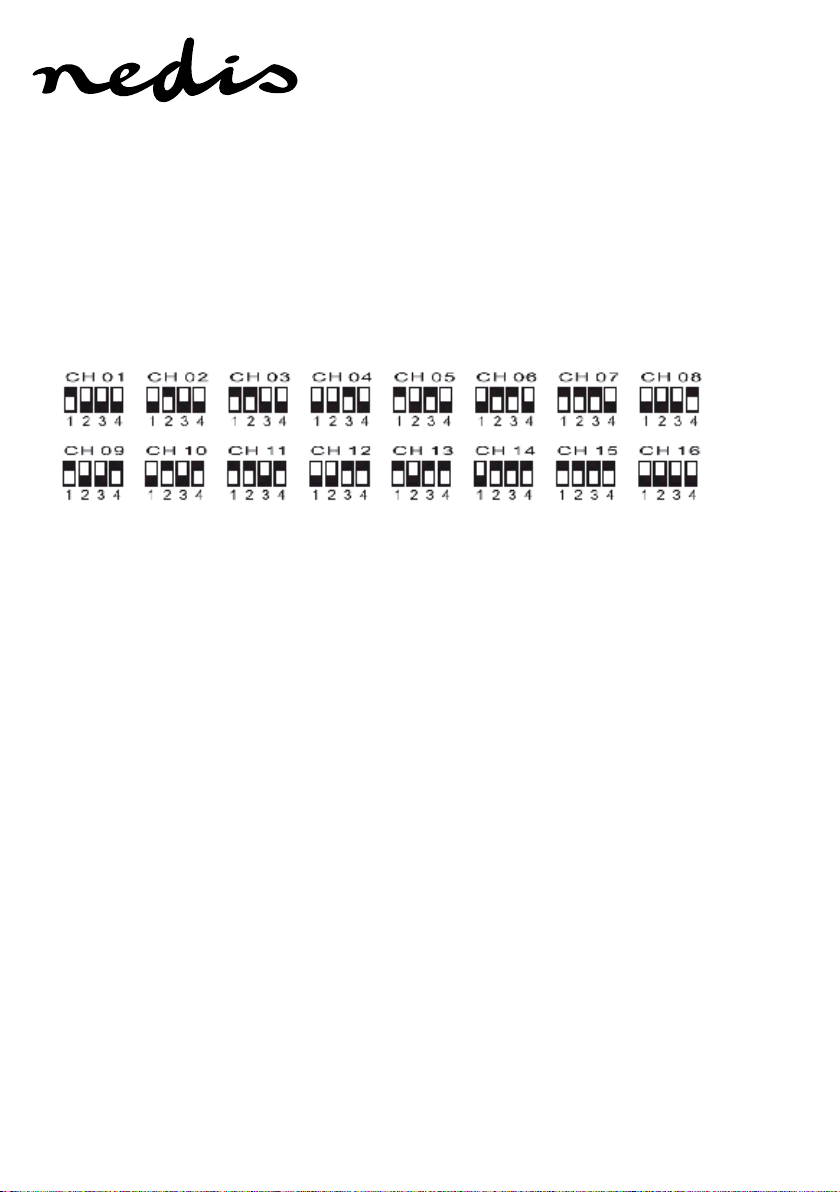

Channel selection microphone
Operation
1. Put the antennas straight up for optimal reception.
2. Connect the connection cable with the 6.35mm plugs to the output of the receiver and
input of the mixer or amplier. Or connect the receiver with the XLR cable (not included)
per channel (A/B) to a mixer or amplier.
3. Connect the DC plug of the AC/DC adapter to the DC input on the rear side of the
receiver. Connect the power plug to a wall outlet and switch on the receiver.
4. Open the battery compartment of the microphone and place 2x AA batteries according
to the polarity markers and select a channel.
5. After closing the battery compartment, switch on the microphone using the ON/OFF
switch.
6. The system is ready to use.
Specications
Frequency band: UHF 840–868 MHz
Pre-programmed frequency: UHF 863–865 MHz
Transmit power: 10 mW
Dynamic range: >90 dB
Total harmonic distortion: <0.5%
Frequency response: 40 Hz–15 KHz, ±3 dB
Modulation: FM
Audio output level: 0–400 mV
Power supply: 230–240 V AC, 17 V DC
Power consumption: 4 W
S/N ratio: >90 dB
Battery: 4x AA 1.5 V
Battery life: 4–6 hours

6
ENGLISH
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Safety precautions:
To reduce risk of electric shock, this product should ONLY be opened by an authorized
technician when service is required.
Disconnect the product from mains and other equipment if a problem should occur.
Do not expose the product to water or moisture.
Maintenance:
Clean only with a dry cloth.
Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modications of the product or damage caused due to incorrect use
of this product.
General:
Designs and specications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective holders and are hereby recognized
as such.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products should not be mixed with
general household waste. There is a separate collections system for these products.
This product has been manufactured and supplied in compliance with all relevant regulations and directives, valid for all member
states of the European Union. It also complies to all applicable specications and regulations in the country of sales.
Formal documentation is available upon request. This includes, but is not limited to: Declaration of Conformity (and product
identity), Material Safety Data Sheet, product test report.
Please contact our customer service desk for support:
via website: http://www.nedis.com/en-us/contact/contact-form.htm
via e-mail: [email protected]
via telephone: [phone] (during oce hours)
NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS

7
DEUTSCH
Einführung
Drahtloses Mikrofonsystem mit 2 Mikrofonen und einem Informationsdisplay. Das System ist
mit einem speziellen Stimmenbegrenzerkompressor ausgestattet, damit Verzerrungen, die
durch hohe Stimmenspitzen erzeugt werden, vermieden werden. Benutzen Sie 8 Systeme in
einem Raum ohne Probleme, während sich normale Systeme mit nur einem Kanal stören.

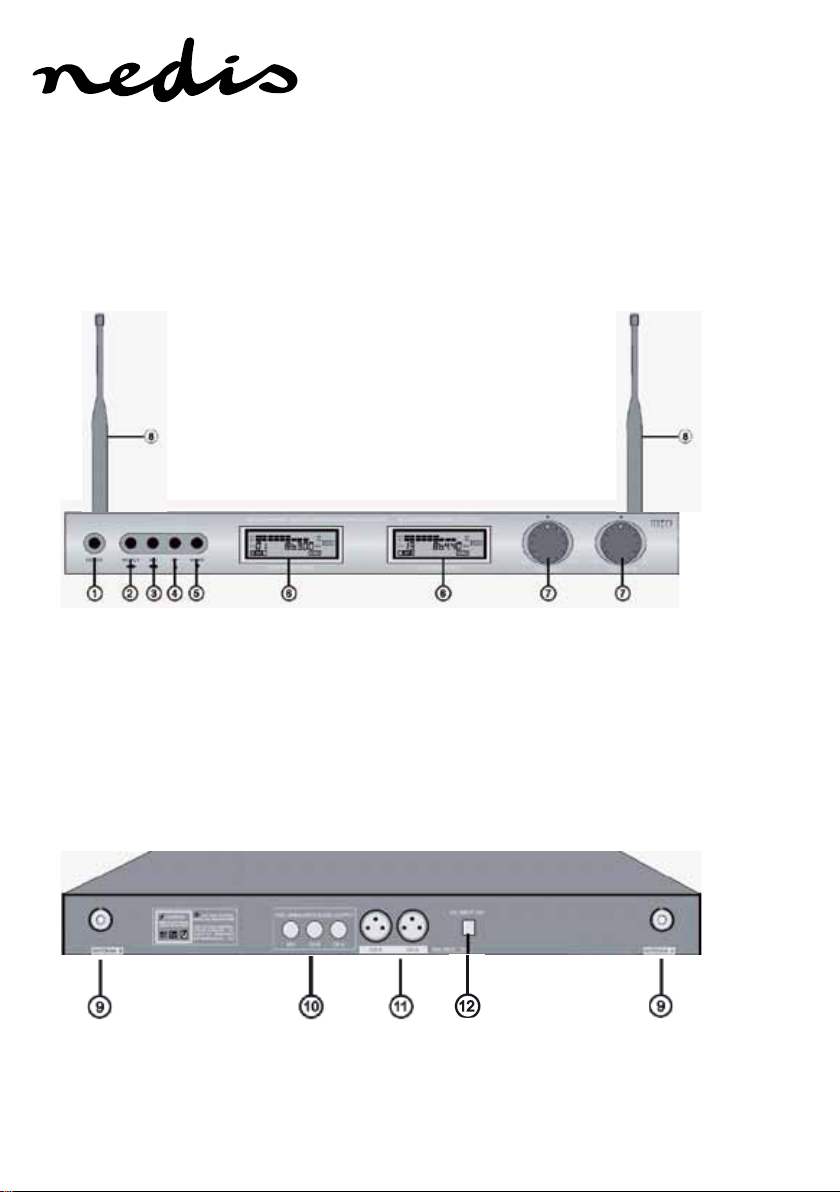

Beschreibung Empfänger
1. POWER: An-/Austaste
2. SELECT: Schaltet zwischen Empfänger A und B für die Benutzung der Tasten 3, 4 oder 5
um
3. SET: Taste für das Einrichten, Einstellen oder Programmieren von Kanälen
4. UP: Taste für die Sendersuche aufwärts oder die Auswahl programmierter Kanäle
aufwärts
5. DOWN: Taste für die Sendersuche abwärts oder die Auswahl programmierter Kanäle
abwärts
6. BILDSCHIRM: getrennt für Empfänger A und B
7. LAUTSTÄRKEREGLER: getrennt für Empfänger A und B
8. ANTENNE: getrennte Antenne für Empfänger A und B
9. ANTENNENANSCHLUSS: für den Anschluss von Antenne A und B

8
DEUTSCH
10. UNSYMMETRISCHER AUDIOAUSGANG: 6,35mm-Ausgang für gemischtes Signal (A+B)
oder getrenntes Signal der Empfänger A und B
11. SYMMETRISCHER AUDIOAUSGANG: getrennter XLR-Ausgang des Signals der Empfänger
A und B

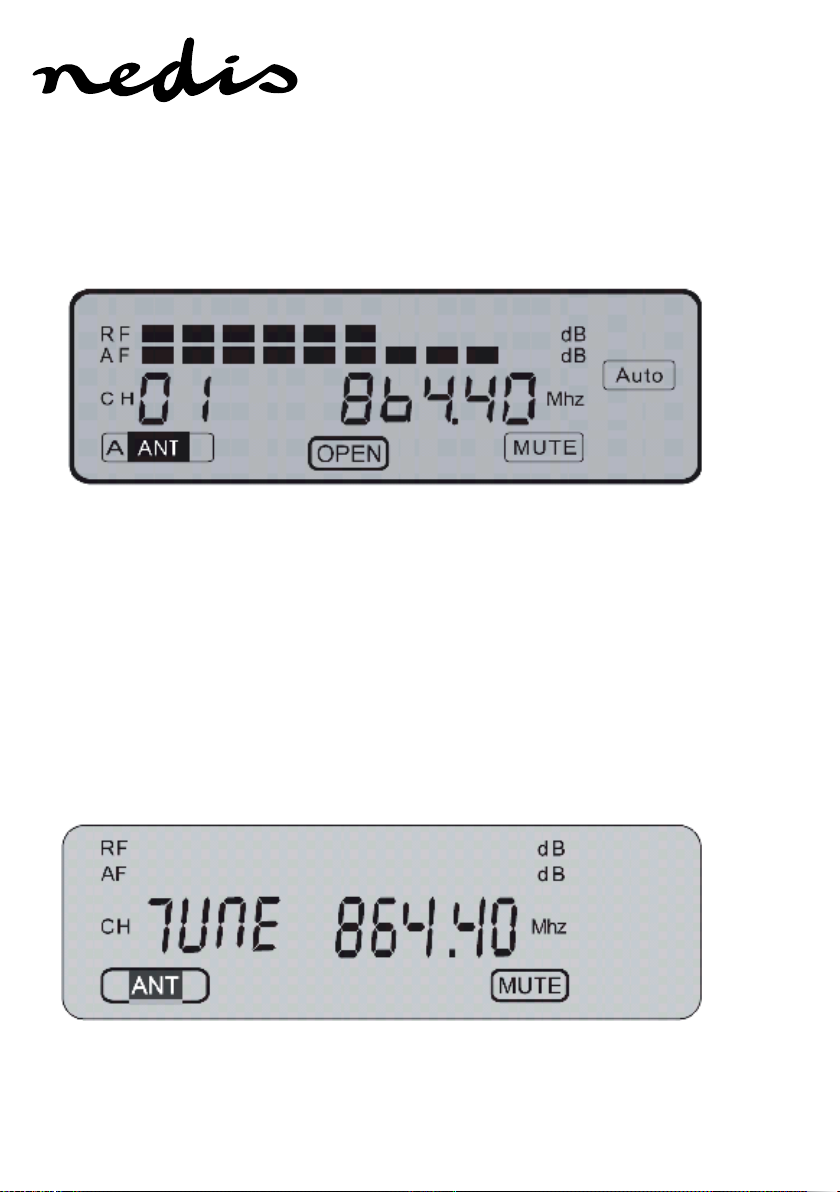

Beschreibung des LCD des Empfängers
• RF: Zeigt die Stärke des vom Mikrofon empfangenen Signals an
• AF: Zeigt den Pegel des Audiosignals vom Mikrofon an
• CH01: Ausgewählter programmierter Kanal
• A ANT: Die Antenne, die das Signal des Mikrofons empfängt (A für
Empfänger A und B für Empfänger B)
• 864.40: Frequenz des ausgewählten programmierten Kanals
• OPEN (ÖFFNEN): Zeigt an, welcher Empfänger (welches Display) für die Benutzung
der Funktionstasten 2–5 ausgewählt ist
• AUTO (AUTOMATISCH): Zeigt an, dass das Mikrofon ausgeschaltet ist. Wird auch angezeigt,
wenn es keine Verbindung mit dem Mikrofon auf der im Display
angezeigten Frequenz gibt
• MUTE
(STUMMSCHALTUNG):
Es gibt keinen Audioausgang des Empfängers zum Mischpult oder
Verstärker, weil das Mikrofon ausgeschaltet ist oder nichts vom
Mikrofon empfangen wird

9
DEUTSCH
• TUNE
(ABSTIMMEN):
Drücken Sie die SELECT-Taste (2), um zwischen manueller Abstimmung
und Auswahl programmierter Kanäle umzuschalten. Bei der manuellen
Abstimmung kann man die Frequenz in Stufen von 0,05MHz auswählen.
Der Bereich liegt zwischen 840,00MHz und 868,00MHz. Mit dieser
Funktion können andere drahtlose Mikrofone im Frequenzband von
840,00MHz bis 868,00MHz benutzt werden. Anmerkung: Die gelieferten
Mikrofone sind für 863,00MHz bis 865,00MHz programmiert
WICHTIGE BEMERKUNG: Der Benutzer ist dafür verantwortlich, dass die Benutzung der
Frequenzen den örtlichen Bestimmungen entspricht und keine anderen Benutzer gestört werden.
Beschreibung Mikrofon

10
DEUTSCH
1. GITTER: Verdeckt und schützt das Mikrofonelement im Inneren
2. MIKROFONELEMENT (im Inneren): Nimmt das Audiosignal auf
3. NETZ/BATTERIELADEZUSTAND-ANZEIGE: Blinkt einmal beim Anschalten und blinkt
dauernd, wenn die Batterie zu Ende geht
4. AN-/AUSSCHALTER: 3 Positionen fur ON (AN), MUTE (STUMMSCHALTEN) (mittlere
Position) oder OFF (AUS)
5. BATTERIEFACH: Für 2 AA-Batterien
6. BATTERIEABDECKUNG: Schat den Zugang zum Batteriefach
Kanalauswahl Mikrofon
Bedienung
1. Richten Sie die Antenne gerade nach oben, um einen optimalen Empfang des
Mikrofonsignals zu erhalten.
2. Schließen Sie das Verbindungskabel mit den 6,35mm-Steckern an den Ausgang des
Empfängers und des Mischpults oder Verstärkers an. Oder schließen Sie den Empfänger
mit dem XLR-Kabel (nicht mitgeliefert) pro Kanal (A/B) an ein Mischpult oder einen
Verstärker an.
3. Schließen Sie den DC-Stecker des Netzadapters an den DC-Eingang an der Rückseite des
Empfängers an. Schließen Sie den Netzstecker an eine Wandsteckdose an und schalten
den Empfänger mit der Netztaste an.
4. Önen Sie das Batteriefach des Mikrofons und legen 2 AA-Batterien mit der richtigen
Polarität ein. Wählen Sie einen Kanal aus.
5. Schalten Sie nach dem Schließen des Batteriefachs das Mikrofon mit dem An-/Ausschalter
an.
6. Das System ist jetzt betriebsbereit.
Technische Daten
Frequenzband: UHF 840–868 MHz
Programmierte Frequenz: UHF 863–865 MHz
Sendeleistung: 10 mW
Dynamischer Bereich: >90 dB
Klirrfaktor: <0,5%
Frequenzgang: 40 Hz–15 KHz, ±3 dB
Modulation: FM
Audioausgangspegel: 0–400 mV

11
DEUTSCH
Stromversorgung: 230–240 V AC, 17 V DC
Stromverbrauch: 4 W
Störabstand: >90 dB
Batterie: 4x AA 1,5 V
Lebensdauer der Batterie: 4–6 Stunden
VORSICHT
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH
von einem autorisierten Techniker geönet werden.
Trennen Sie das Produkt von anderen Geräten, wenn ein Problem auftreten sollte.
Setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus.
Wartung:
Nur mit einem trockenen Tuch säubern.
Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modikationen des Produkts oder für Schäden
übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.
Allgemeines:
Design und technische Daten unterliegen unangekündigten Änderungen.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als
solche anerkannt.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und
elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen
gesonderte Sammelsysteme zur Verfügung.
Dieses Produkt wurde hergestellt und geliefert in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien, die für alle
Mitgliedsstaaten der Europäischen Union gültig sind. Es entspricht allen geltenden Vorschriften und Bestimmungen im Land des
Vertriebs.
Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderem, jedoch nicht ausschließlich:
Konformitätserklärung (und Produktidentität), Sicherheitsdatenblatt, Testreport des Produkts.
Wenden Sie sich bei Fragen bitte an unseren Kundendienst:
per Internet: http://www.nedis.de/de-de/kontakt/kontaktformular.htm
per E-Mail: [email protected]
per Telefon: Niederlande [phone] (während der Geschäftszeiten)
NEDIS B.V., De Tweeling 28, 5215 MC’s-Hertogenbosch, NIEDERLANDE

12
FRANÇAIS
Introduction
Ensemble micro sans l avec deux micros et achage d'informations. Le système est doté
d'un compresseur-limiteur pour voix an d'éviter la distorsion causée par les crêtes sonores.
Contrairement aux systèmes normaux avec un seul canal qui présentent des interférences,
vous pouvez utiliser jusqu'à 8 systèmes dans une pièce sans aucun problème.
Descriptif du récepteur
1. POWER : touche Marche/Arrêt
2. SELECT : commute entre le récepteur A et B pour l'utilisation des touches 3, 4 ou 5
3. SET : touche pour la fonction de réglage, de syntonisation ou de canaux pré-programmés
4. UP : touche pour la syntonisation vers le haut ou la sélection du canal supérieur pour les
canaux pré-programmés
5. DOWN : touche pour la syntonisation vers le bas ou la sélection du canal inférieur pour les
canaux pré-programmés
6. AFFICHAGE : séparé pour le récepteur A et B
7. CONTROLE DU VOLUME : séparé pour le récepteur A et B
8. ANTENNE : antenne séparée pour le récepteur A et B

13
FRANÇAIS
9. CONNECTEUR D'ANTENNE : pour le branchement de l'antenne A et B
10. SORTIE AUDIO ASYMÉTRIQUE : sortie 6,35mm pour le signal mélangé (A+B) ou le signal
séparé du récepteur A et B
11. SORTIE AUDIO SYMÉTRIQUE : sortie XLR séparée du signal du récepteur A et B

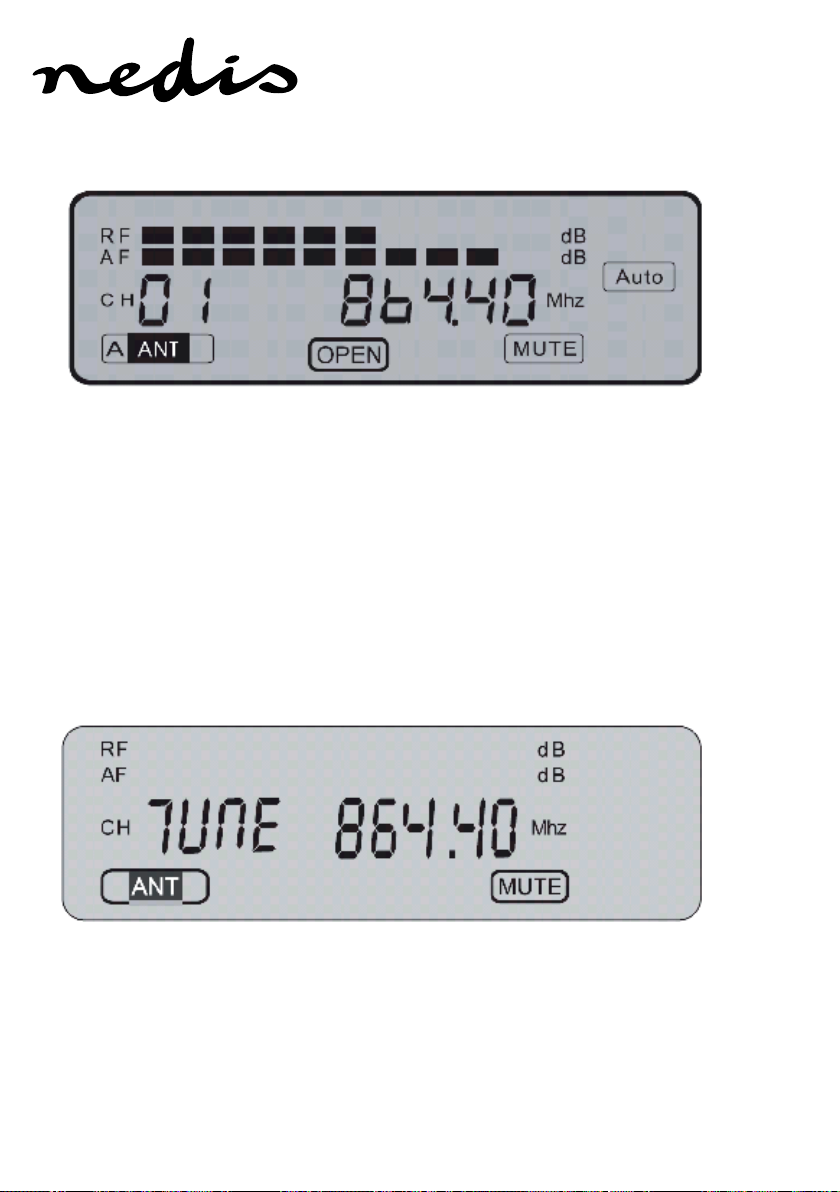

Description de l'écran LCD du récepteur
• RF : ache la force du signal reçu du micro
• AF : ache le niveau du signal audio du micro
• CH01 : canal pré-programmé sélectionné
• A ANT: l'antenne qui reçoit le signal du micro (A pour le récepteur A et B pour le
récepteur B)
• 864.40 : fréquence du canal pré-programmé sélectionné
• OPEN
(OUVERT) :
ache le récepteur (achage) sélectionné pour l'utilisation des touches de
fonction 2–5
• AUTO : indique que le micro est arrêté. S'ache également lorsqu'il n'y a pas de
connexion avec le micro sur la fréquence achée à l'écran
• MUTE
(MUET) :
il n'y a pas de sortie audio du récepteur vers la console de mixage ou
l'amplicateur car le micro est arrêté ou en cas d'absence de réception
dumicro

14
FRANÇAIS
• TUNE
(REGLAGE) :
Appuyez sur la touche SELECT (2) pour passer d'un canal à l'autre ou
sélectionner les canaux pré-programmés. Avec la recherche manuelle, il
est possible de sélectionner la fréquence par pas de 0,05MHz. La plage est
comprise entre 840,00MHz et 868,00MHz. Cette fonction permet l'utilisation
d'autres micros sans l dans la bande de fréquences de 840,00MHz à
868,00MHz. Remarque : les micros fournis sont pré-programmés de
863,00MHz à 865,00MHz
INFORMATION IMPORTANTE : L'utilisateur a la responsabilité de s'assurer que l'utilisation
des fréquences est conforme aux réglementations locales et n'interfère pas avec d'autres
utilisateurs.
Description du micro

15
FRANÇAIS
1. GRILLE : couvre et protège l'élément interne du micro
2. ÉLÉMENT DU MICRO (interne) : détecte le signal audio
3. TÉMOIN D'ÉTAT DE L'ALIMENTATION/PILE : clignote une fois lors de la mise en marche et
s'allume en permanence lorsque la pile est presque déchargée
4. INTERRUPTEUR MARCHE/ARRÊT : 3 positions pour ON (MARCHE), MUTE (MUET) (position
intermediaire) ou OFF (ARRET)
5. COMPARTIMENT À PILES : pour 2 piles AA
6. COUVERCLE DU COMPARTIMENT À PILES : permet d'accéder au compartiment à piles
Sélection du canal pour le micro
Fonctionnement
1. Placez les antennes droites pour une réception optimale du signal du micro.
2. Branchez le câble de connexion avec les ches de 6,35mm dans la sortie du récepteur
et dans la console de mixage ou dans l'amplicateur. Vous pouvez aussi brancher le
récepteur avec un câble XLR (non fourni) par canal (A/B) vers une console de mixage ou
un amplicateur.
3. Branchez la che CC de l'adaptateur secteur dans l'entrée CC à l'arrière du récepteur.
Branchez la che d'alimentation dans une prise murale et mettez le récepteur en marche
avec la touche d'alimentation.
4. Ouvrez le compartiment à piles du micro et placez 2 piles AA en respectant la polarité.
Sélectionnez un canal.
5. Après avoir fermé le compartiment à piles, mettez le micro en marche avec l'interrupteur
MARCHE/ARRÊT.
6. Le système est prêt à l'utilisation.
Caractéristiques techniques
Plage de fréquence : UHF 840–868 MHz
Fréquence pré-programmée : UHF 863–865 MHz
Puissance de transmission : 10 mW
Plage dynamique : >90 dB
Distorsion harmonique totale : <0,5%
Réponse en fréquence : 40 Hz–15 KHz, ±3 dB
Modulation : FM
Niveau sortie audio : 0–400 mV
Alimentation électrique : 230–240 V CA, 17 V CC

16
FRANÇAIS
Consommation électrique : 4 W
Rapport signal/bruit : >90 dB
Piles : 4x AA 1,5 V
Durée de vie des piles : 4–6 heures
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Précautions de sécurité:
Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien
qualié si une réparation s’impose.
Débranchez l'appareil et les autres équipements du secteur s'il y a un problème.
Ne pas exposer l’appareil à l’eau ni à l’humidité.
Entretien:
Ne nettoyez l'appareil qu'avec un chion sec.
N'utilisez pas de solvants ni des produits abrasifs.
Garantie:
Aucune garantie ou responsabilité ne sera acceptée en cas de modication et/ou de transformation de l'appareil ou en cas de
dommages provoqués par une utilisation incorrecte de l'appareil.
Generale:
Le design et les caractéristiques techniques sont sujets à modication sans notication préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les
propriétaires et sont donc reconnues comme telles dans ce document.
Attention:
Ce symbole gure sur l'appareil. Il signie que les produits électriques et électroniques ne doivent pas être jetés avec les
déchets domestiques. Le système de collecte est diérent pour ces produits.
Ce produit est fabriqué et délivré en conformité avec toutes les directives et règlements applicables et en vigueur dans tous les états
membre de l'Union Européenne. Il est également conforme aux spécications et à la réglementation en vigueur dans le pays de
vente.
La documentation ocielle est disponible sur demande. Cela inclut mais ne se limite pas à: La déclaration de conformité (et à
l'identication du produit), la che technique concernant la sécurité des matériaux, les rapports de test du produit.
Veuillez contacter notre centre de service à la clientèle pour plus d'assistance:
via le site Web: http://www.nedis.fr/fr-fr/contact/formulaire-de-contact.htm
via courriel: [email protected]
via téléphone: [phone] (aux heures de bureau)
NEDIS B.V., De Tweeling 28, 5215 MC’s-Hertogenbosch, PAYS-BAS

17
NEDERLANDS
Introductie
Draadloos microfoonsysteem met twee microfoons en twee informatieschermen. Het
systeem is uitgerust met een speciale voice limiter compressor (begrenzer) om vervorming
veroorzaakt door hoge geluidspieken te voorkomen. Gebruik 8 systemen in één ruimte
zonder problemen terwijl vergelijkbare systemen met slechts 1 kanaal elkaar storen.
Beschrijving ontvanger
1. POWER: Aan/Uit knop
2. SELECT: schakel tussen ontvanger A en B met de knoppen 3, 4 of 5
3. SET: knop voor het instellen van functies, afstemmen of voorprogrammeren van kanalen
4. UP: knop voor omhoog zoeken of ga vooruit door de voorgeprogrammeerde kanalen
5. DOWN: knop voor omlaag zoeken of ga achteruit door de voorgeprogrammeerde kanalen
6. SCHERM: gescheiden voor ontvangers A en B
7. VOLUMEREGELING: gescheiden voor ontvangers A en B
8. ANTENNES: gescheiden antennes voor ontvangers A en B
9. ANTENNEAANSLUITING: voor het aansluiten van de antennes A en B
10. ONGEBALANCEERDE AUDIO-UITGANG: 6,35mm uitgang voor een gemengd signaal
(A+B) of gescheiden signalen van de ontvangers A en B
11. GEBALANCEERDE AUDIO-UITGANG: gescheiden XLR- signaaluitgangen van de
ontvangers A en B

18
NEDERLANDS
Beschrijving LCD-scherm
• RF: Toont de sterkte van het ontvangen microfoonsignaal
• AF: Toont het niveau van het microfoon audiosignaal
• CH01: Geselecteerd voorgeprogrammeerd kanaal
• A ANT: De antenne die het signaal van de microfoon ontvangt (A voor ontvanger A
en B voor ontvanger B)
• 864.40: Frequentie van het geselecteerde voorgeprogrammeerde kanaal
• OPEN: Toont welke ontvanger (scherm) is geselecteerd voor het gebruik van de
functieknoppen 2–5
• AUTO: Toont dat de microfoon is uitgeschakeld. Verschijnt tevens als er geen
verbinding is met de microfoon op de op het scherm getoonde frequentie
• MUTE
(DEMPEN):
Er is geen uitgaand audio signaal van de ontvanger naar een versterker of
mengpaneel omdat de microfoon uitgeschakeld is, of omdat er geen signaal
ontvangen wordt
• TUNE
(AFSTEMMEN):
Druk op de SELECT knop (2) om te kiezen tussen handmatige afstemming
of voorgeprogrammeerde kanalen. Bij handmatige afstemming is het
mogelijk om de frequentie te selecteren in stappen van 0,05MHz. Het
frequentie bereik is 840,00MHz tot en met 868,00MHz. Dit maakt het
gebruik van andere draadloze microfoons mogelijk in de frequentiereeks
van 840,00MHz tot en met 868,00MHz. NB: de bijgeleverde microfoons
zijn voorgeprogrammeerd van 863,00MHz tot en met 865,00MHz

19
NEDERLANDS
BELANGRIJKE OPMERKING: Het is de verantwoordelijkheid van de gebruiker om er voor te
zorgen dat het gebruik van frequenties voldoet aan de lokale regelgeving en geen storing
voor andere gebruikers veroorzaakt.
Beschrijving microfoon
1. GAASKAP: Bedekt en beschermt het microfoonelement
2. MICROFOONELEMENT (binnenin): Vangt geluidsgolven op
3. IN GEBRUIK/BATTERIJSTATUS AANDUIDING: Knippert één keer wanneer ingeschakeld en
brandt constant als de batterij leeg raakt
4. AAN/UIT SCHAKELAAR: 3 Posities voor ON (AAN), MUTE (GEDEMPT) (middelste positie) of
OFF (UIT)
5. BATTERIJVAKJE: Voor 2x AA batterijen

20
NEDERLANDS
6. BATTERIJKLEPJE: Geeft toegang tot het batterijvakje
Kanaalselectie microfoon
Bediening
1. Zet de antennes rechtop voor optimale ontvangst.
2. Sluit de microfoonkabel met de 6,35mm stekkers aan op de uitgang van de ontvanger en
op een mengpaneel of een versterker. U kunt de ontvanger ook aansluiten met één XLR-
kabel (niet bijgeleverd) per kanaal (A/B) naar een mengpaneel of een versterker.
3. Sluit de gelijkstroomstekker van de transformator aan op de power ingang aan de
achterkant van de ontvanger. Steek de transformatorstekker in een stopcontact en
schakel de ontvanger in met de aan/uit knop.
4. Open het batterijvakje van de microfoon en plaats 2x AA batterijen, denk om de juiste
polariteit. Selecteer een kanaal.
5. Schakel, na het sluiten van het batterijvakje, de microfoon in met de AAN/UIT schakelaar.
6. Het systeem is nu klaar voor gebruik.
Specicaties
Frequentie: UHF 840–868 MHz
Voorgeprogrammeerde frequentie: UHF 863–865 MHz
Zendvermogen: 10 mW
Dynamisch bereik: >90 dB
Totale harmonische vervorming: <0,5%
Frequentiebereik: 40 Hz–15 KHz, ±3 dB
Modulatie: FM
Audio-uitgangsniveau: 0–400 mV
Voeding: 230 V–240 V wisselstroom, 17 V gelijkstroom
Energieverbruik: 4 W
Signaal/ruis verhouding: >90 dB
Batterij: 4x AA 1,5 V
Batterijduur: circa 4–6 uur
