NEP SHP600 User manual

AUFBAUANLEITUNG / INFORMATIONEN
BALCONY SOLAR SYSTEM
600 WATT
SHP600-
Balkonkraftwerk®

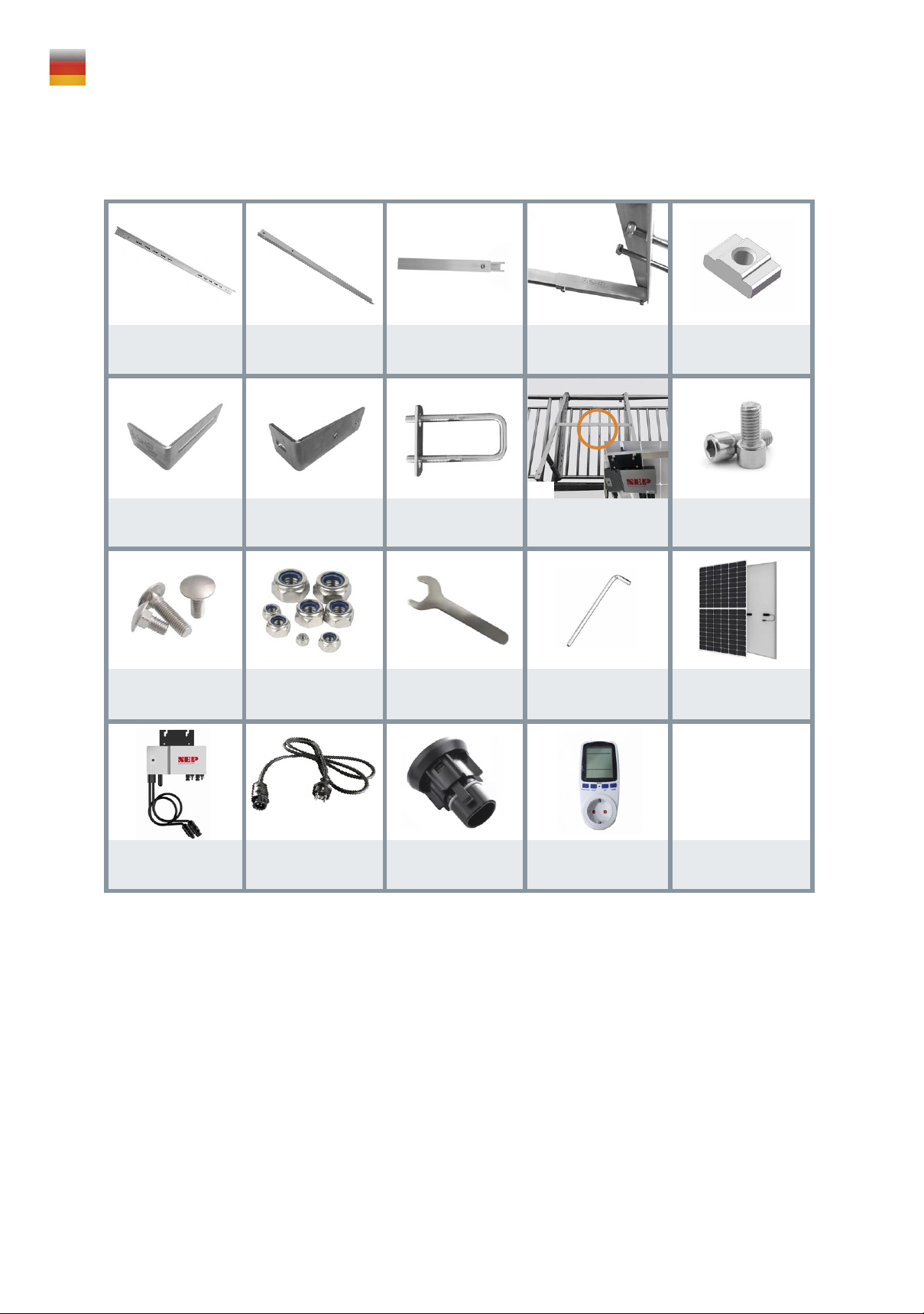

KOMPONENTEN / LISTE
Dreiecksrahmen
Hauptstütze
Dreiecksrahmen
schräge Stütze
4 x
Gleitschienen Dreiecksrahmen
InnereVerbindung
Nutensteine
M8
Haken 1
(zur Fixierung des Dreiecksrahmens)
Haken 2
(zur Fixierung des Dreiecksrahmens)
U-Bolzen-Kit / Platte
(M8 x 40 x 100 / M8 x 40
zur Fixierung des Dreiecksrahmens )
Halterung
fürWechselrichter M8 x 16 Inbus Schraube
M8 x 16 Schlossschraube
(für Haken, PV Modul,
FixierungWechselrichter) M8 Sechskantmutter M8 Schraubenschlüssel M8 Inbusschlüssel PV Module
600W Mikro-Wechselrichter
mitWLan Funktion
5 MeterVerlängerungskabel
(von Wieland
auf Schukostecker)
Betteri Endkappe Stecker zur
Leistungsüberwachung
4 x 4 x 4 x 4 x
4 x 4 x 8 x 1 x 16 x
24 x 52 x 2 x 1 x 2 x
1 x 1 x 1 x 1 x
Die Komponenten werden ständig weiterentwickelt.
Wir behalten uns daher den Austausch von Komponenten bei Bedarf vor!

INSTALLATIONSANLEITUNG
1. Aufbau Dreiecksrahmen
Gleitschienen
Dreiecksrahmen
InnereVerbindung
Haken 2
Haken 1
M8 x 16 Schlossschraube
M8 Sechskantmutter
Nutensteine
M8
U-Bolzen-Kit / Platte
2. Aufbau PV Modul
M8 x 16 Inbusschraube
M8 Schraubenschlüssel
600WWechselrichter
PV Modul
Querstrebe zur Fixierung desWechselrichters
M8 Imbus
Dreiecksrahmen Hauptstütze
Dreiecksrahmen
schräge Stütze

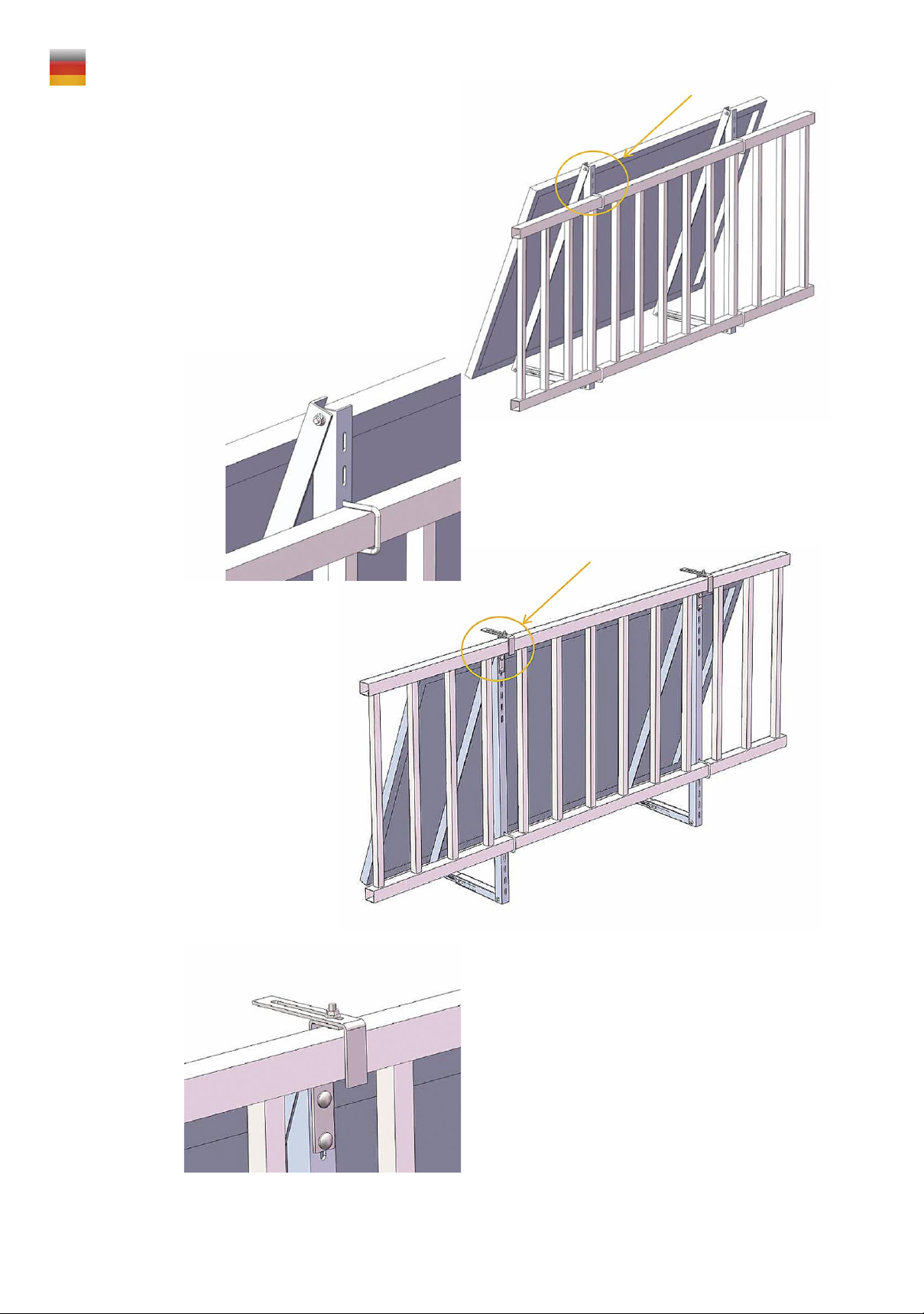

4. Befestigung der Halterung
Befestigen Sie die gesamte Dreieckskonstruktion
am Balkongeländer mit den Bügelschrauben-
oder Haken-Sätzen.

bis zu 30°

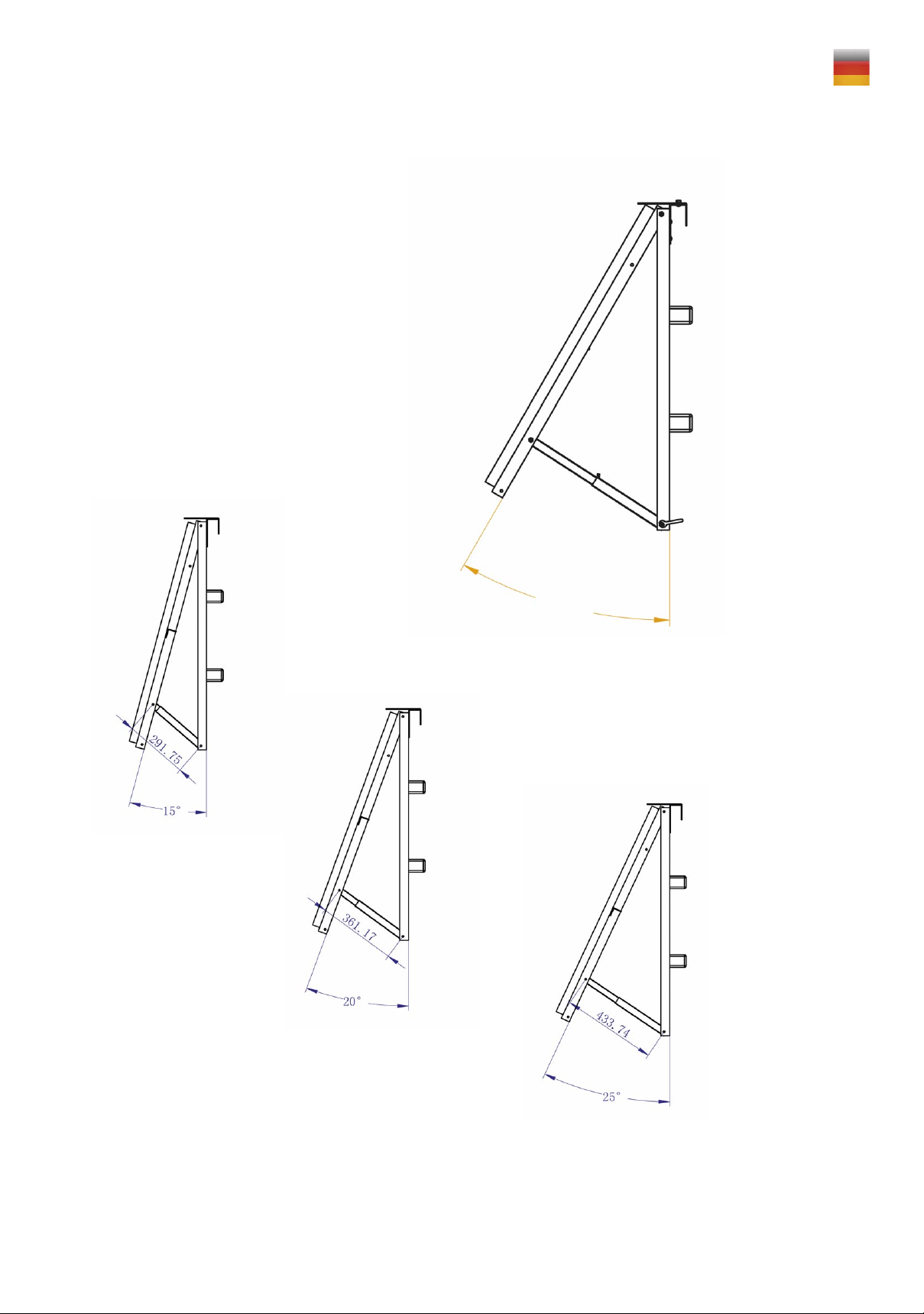

DREIECKSRAHMEN
Um unterschiedlichen Neigungsgraden
gerecht zu werden, ist die Länge des
Gleitschienensystems verstellbar.
Bitte stellen Sie sicher, dass die
Schraubensätze nach der Justierung
desWinkels fest sitzen.

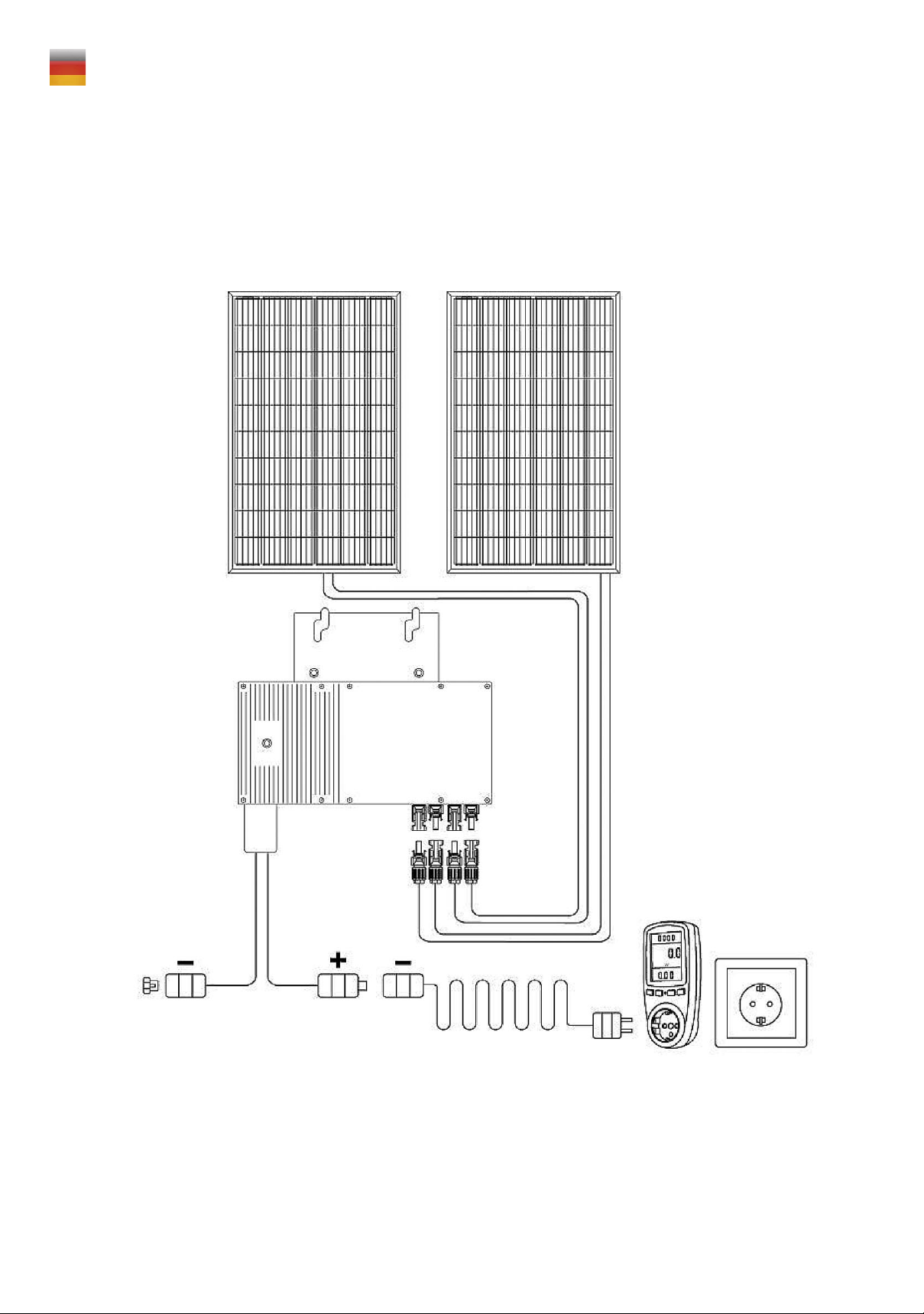

SKIZZE / ANSCHLUSS DER BALKONSOLARANLAGE

Schritt 1:
Nehmen Sie das Solarpanel aus der Verpackung und bringen Sie die Halterung gemäß der entspre-
chenden Montageanleitung am Solarpanel an. Gehen Sie bei der Installation vorsichtig vor, und
setzen Sie das Solarpanel keinen Stößen aus.Wenn das Solarpanel vorübergehend auf den Boden
gestellt werden muss, treffen Sie bitteVorsichtsmaßnahmen.
Schritt 2:

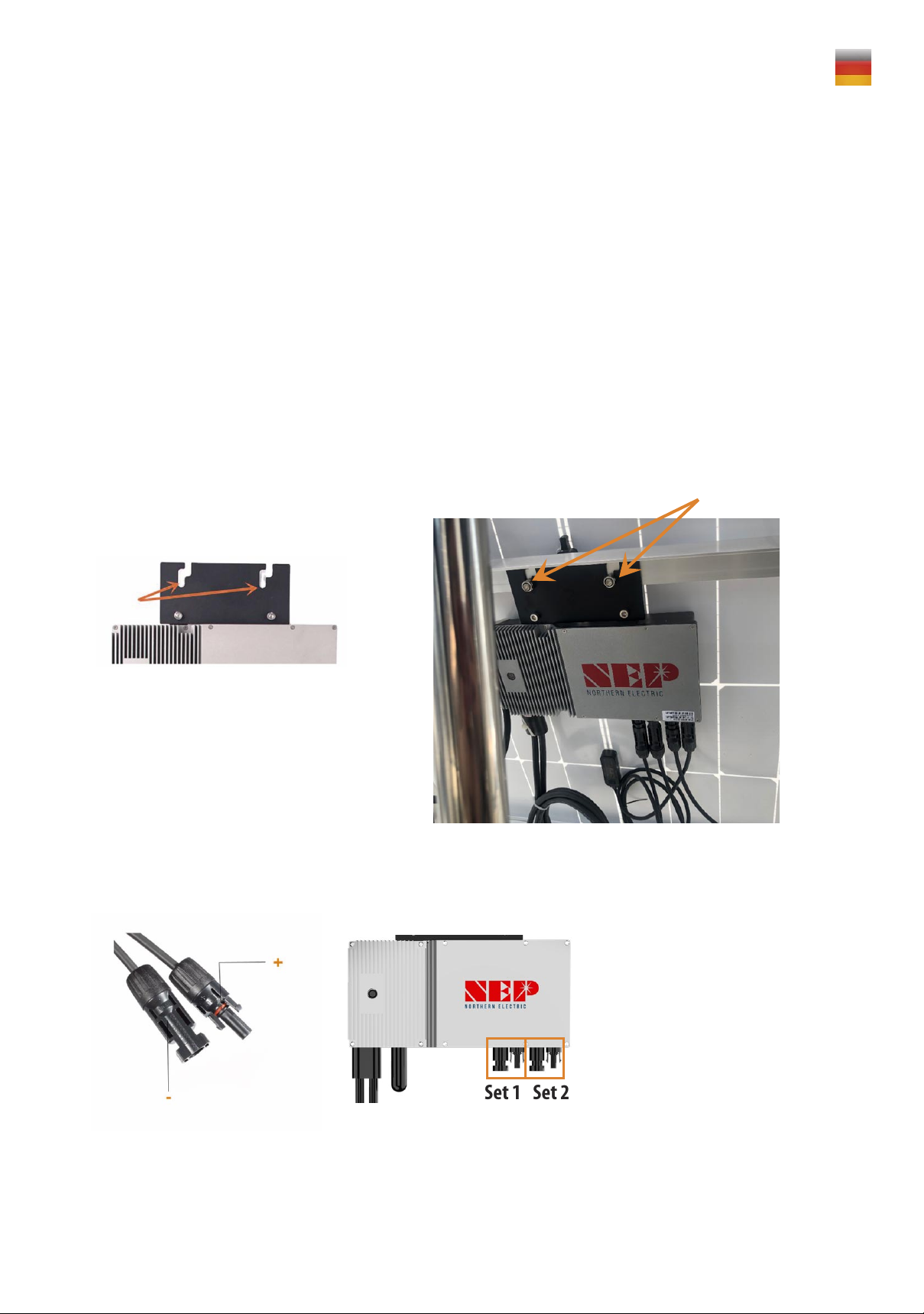

Nehmen Sie denWechselrichter aus derVerpackung.Verwenden Sie M8-Schrauben, die durch
die Befestigungslöcher des Inverters geführt werden, und befestigen Sie ihn an den Löchern
der Solarhalterung. Der Wechselrichter kann bei Bedarf auch an einem anderen stabilen und
lichtgeschützten Ort installiert werden. Der Inverter muss so nah wie möglich an der Solarpanel-
Anschlussdose montiert werden. Andernfalls werden möglicherweise zusätzliche
Verlängerungskabel benötigt.

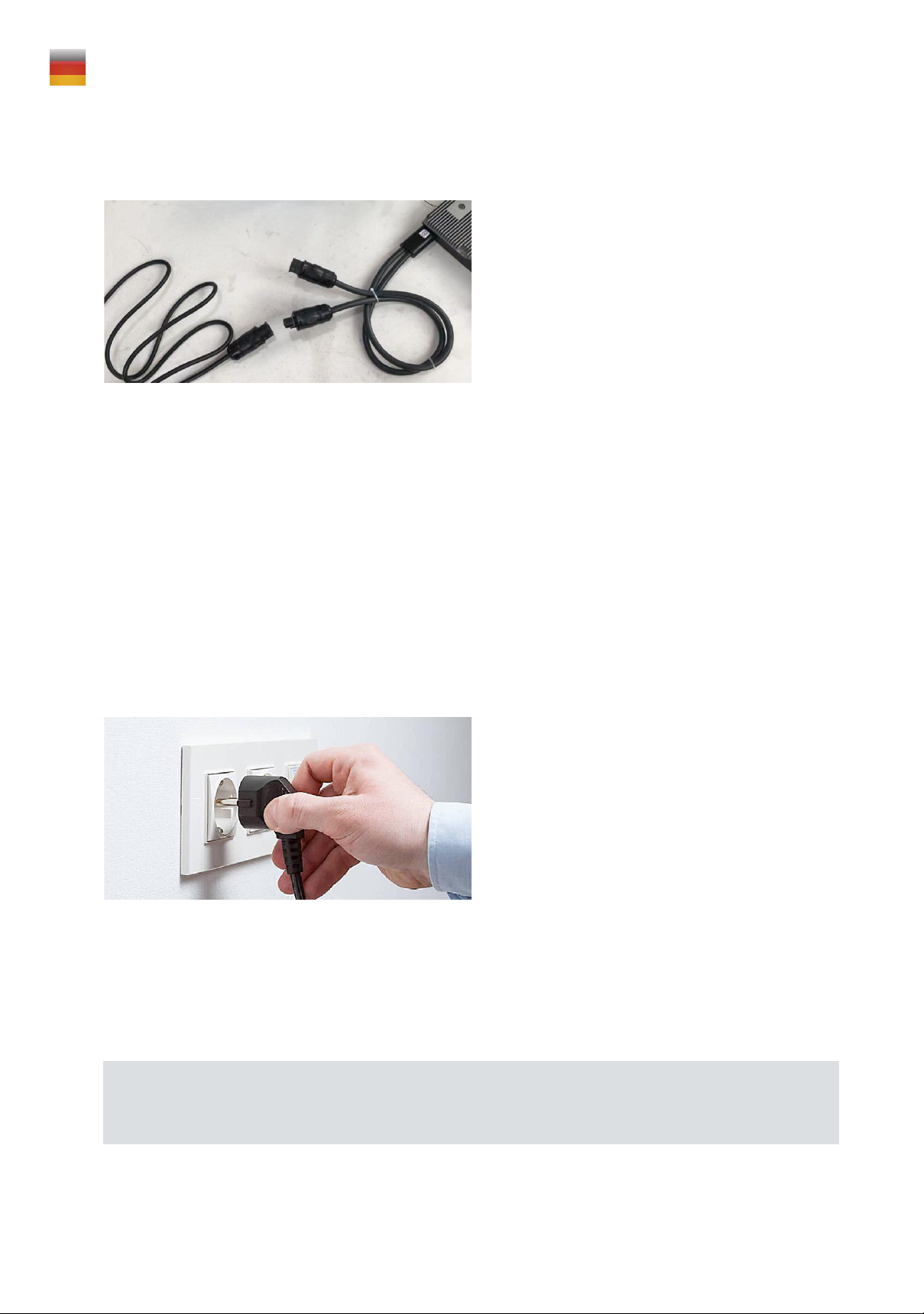

Schritt 3:
Stecken Sie den MC4-Stecker des Solarpanels in den MC4-Anschluss desWechselrichters.
Beachten Sie, dass die Stecker
desselben Solarpanels nur in
eine nebenliegende Reihe von
MC4-Anschlüssen amWechsel-
richter eingesteckt werden
können.
MC4-Verbindungs-
element Set 1 Set 2

Schritt 4:
Schritt 5:
Bevor Sie den Schukostecker in die Steckdose stecken, überprüfen Sie bitte noch einmal,
ob die beschriebenen Schritte befolgt wurden und vergewissern Sie sich, dass der Anschluss
vorschriftsmäßig ist und fest sitzt.
Schritt 6:
Stecken Sie den Schukostecker in eine separate feste Steckdose, um die Installation abzuschließen.
Zwischen dem Schukostecker
und der Haussteckdose kann ein Stecker
zur Leistungsüberwachung
gesteckt werden
*Wenn Sie die WIFI-Version des Inverters erworben haben, lesen Sie bitte
die WIFI-Einrichtungsanleitung
Schließen Sie ein Verlängerungskabel
mit Schukostecker an die positive Seite
des Ausgangs desWechselrichters an.

WIFISETUPANLEITUNG
FÜR WECHSELRICHTER DER BDMSERIE
Schritt 1:
Schließen Sie denWechselrichter an eine
Gleichstromquelle* an und trennen Sie die
Verbindung zum Wechselstrom. *Die Gleich-
stromquelle kann tagsüber ein PV-Panel sein.
Das LED-Licht blinkt einmal pro Sekunde.
Schritt 2:
Warten Sie eine Minute, dann stellen Sie eine Verbindung zu einemWiFi-Netzwerk her.
DasWLan-Netzwerk erscheint als NEP mit den Endzahlen des Barcodes.
Inverter Barcode Passwort
12345678
Admin
Kunden Anschluss
WiFi name
Kunden Anschluss
WiFi password
Verschlüsselung
Schritt 3:
WiFi konfigurieren: Öffnen Sie einenWebbrowser und geben Sie folgende
URL-Adresse ein: http://10.10.100.254

Schritt 4:
AnWechselstrom anschließen.
Nach 10 Minuten blinkt die LED
alle 3 Sekunden grün
Schritt 5:
Registrierung desWechselrichters im NEPViewer. Navigieren Sie zur NEPViewer-Website:
https://user.nepviewer.com
Folgen Sie den Anweisungen dort und melden Sie sich an.
Ein Standort kann mehrereWechselrichter haben.
Inverter Barcode
ACHTUNG!
Beim Einrichten darf das Netzkabel nicht in die Steckdose gesteckt sein,
andernfalls wird das WLAN-Signal des Systems nicht gefunden!

ANMELDUNG DER BALKONSOLARANLAGE
Die Europäische Union hat in ihrer EU-Verordnung 2016/631 kleine Erzeuger unter 800Watt als„nicht signifikat“
eingestuft, weil sie„nicht systemrelevant“ seien. Trotzdem wollen die deutschen Netzbetreiber, dass alle
Erzeugungsanlagen, unabhängig von ihrer Leistung, bei ihnen gemeldet werden. Diese Forderung haben sie in die
entsprechendeVorschrift (AnwendungsregelVDE-AR-N 4105) hineingeschrieben.Vorgesehen ist dabei für Erzeuger
bis 600Watt AC-Leistung, wozu auch Stecker-Solargeräte zählen, ein vereinfachtes Formular. Immerhin muss nicht
zwingend eine Elektrofachkraft dieses Formular ausfüllen, das können Sie auch selbst tun, wenn Sie ein Stecker-
Solargerät nutzen.
Viele Netzbetreiber stellen die vereinfachten Formulare auf ihrer Internetseite zurVerfügung, manche versenden
sie auf Anfrage. Einige bieten sogar eine besonders komfortable Online-Anmeldung an. Der Anmeldung müssen
Sie ein Datenblatt des verwendetenWechselrichters beifügen, aus dem hervorgeht, dass das Gerät die
Voraussetzungen zum Netzanschluss erfüllt (Konformitätserklärung).
Auch die Bundesnetzagentur fordert eine Anmeldung im Marktstammdatenregister
(https://www.marktstammdatenregister.de/MaStR).
Tip:
Wenn Sie ein Stecker-Solargerät beim Netzbetreiber oder bei der Bundesnetzagentur anmelden, können Sie davon
ausgehen, dass auch die jeweils andere Institution von dieser Anmeldung erfährt. Es empfiehlt sich dann, beide
Anmeldungen durchzuführen und die gleichen Daten einzutragen.
FürVerbraucher:innen haben die Anmeldungen keineVorteile, sie schaffen nur bürokratischen Aufwand.
Da auch ein Stecker-Solargerät formal eine netzgekoppelte PV-Anlage ist, sind die Anmeldungen gefordert.
Ohne Anmeldung im Marktstammdatenregister kann ein Bußgeld drohen.
Hinweis:
Haben Sie schon eine PV-Anlage auf dem Dach, deren Strom teilweise im Haushalt verbraucht wird, ist das Stecker-
Solargerät nur eine einfache Erweiterung der vorhandenen und bereits angemeldeten Anlage. Auch der notwen-
dige Zähler ist dann schon vorhanden. Sie müssen diese Erweiterung sowohl dem Netzbetreiber als auch beim
Marktstammdatenregister melden.
Achtung:
Diese Hinweise zur Anmeldung Ihrer Balkon Solaranlage gelten für Deutschland.Wenn Sie die Anlage in einem
anderen Land nutzen möchten, informieren Sie sich bitte über die gesetzlichen Voraussetzungen,
die in Ihrem Land gelten

COMPONENTS / LIST
Triangle Frame
Main Support
Triangle Frame
Inclined Support
4 x
Slide rails Triangle Frame
Inner Connector
Slider Nut
M8
Hook 1
(to fix the triangle frame)
Hook 2
(to fix the triangle frame)
U Bolt Kit / Plate
(M8 x 40 x 100 / M8 x 40
to fix the triangle frame)
Bracket for inverter M8 x 16 Hexagon Screw
M8 x 16 Carriage Screw
(for Hook, PV Module,
Inverter Fix Crossbar) M8 Hexagon Nut M8 OpenWrench M8 HexagonWrench PV Module
600W micro inverter with
WiFi function Betteri end cap
4 x 4 x 4 x 4 x
4 x 4 x 8 x 1 x 16 x
24 x 52 x 2 x 1 x 2 x
1 x 1 x 1 x 1 x
The components are further developed.
We therefore reserve the right to replace components if necessary!
5 meter extension cord
(fromWieland
to Schuko plug)
Power monitoring
connector

INSTALLATION MANUAL
1. Install the triangle frame
Slide rails
Triangle Frame
Inner Connector
Hook 2
Hook 1
M8 x 16 Carriage Screw
M8 Hexagon Nut
Slider Nut
M8
U Bolt Kit / Plate
2. Install the PV Module
M8 x 16 Hexagon Screw
M8 OpenWrench
600W Inverter
PV Module
Bracket for inverter
M8 HexagonWrench
Triangle Frame Main Support
Triangle Frame
Inclined Support

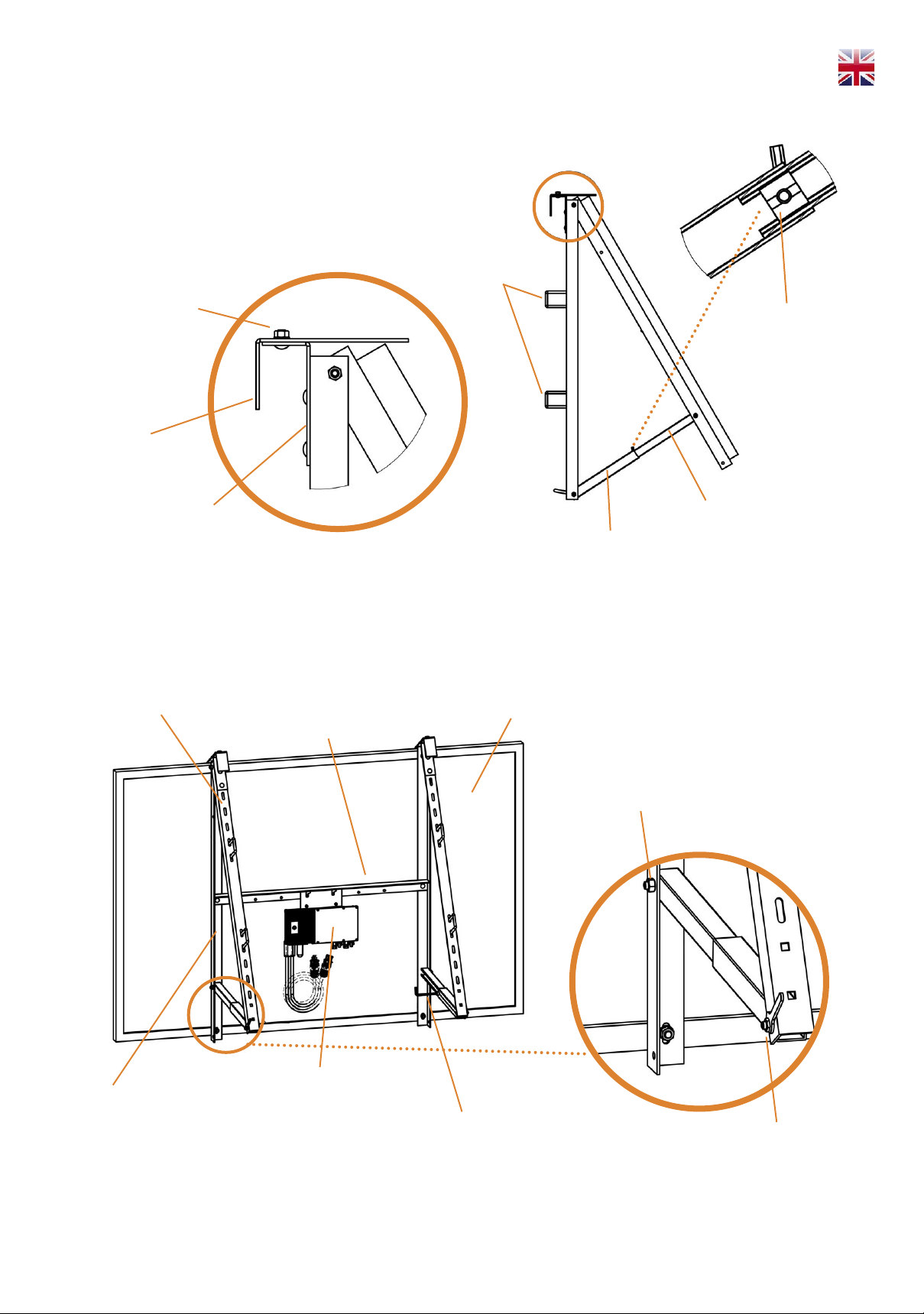

4. Fixing the bracket
Attach the entire triangle construction to
the balcony railing with the U-bolt
or hook sets.

up to 30°
TRIANGLE FRAME
The length of the slide rail system is
adjustable and allows different degrees
of inclination. Please make sure that the
bolt kits are completely fastened with it
after adjusting the angle.

SKETCH / CONNECTION OF THE BALCONY SOLAR SYSTEM

Step 1:
Remove the solar panel from the package and install the bracket on the solar panel in accordance
with the bracket installation guide. During the installation process, please handle it with care so as
to avoid hitting the solar panel. If the solar panel needs to be placed facing the ground tempora-
rily, please take protective measures.
Step 2:
Remove the Inverter from the box. Use M8 screws to pass through the mounting holes on the
Inverter and fix it on the holes of the solar bracket.The Inverter also can be installed on
another firm and light-proof location as needed.The Inverter must be installed as close as
possible to the solar panel junction box. Otherwise, additional extension cables may be needed.
Schritt 3:
Plug the solar panel MC4 connector into the Inverter MC4 connector.
Note that plugs from the same
solar panel can only be plugged
into an adjacent set of MC4
plugs on the Inverter.
MC4 connector set 1 set 2

Step 4:
Step 5:
Before inserting the Schuko plug into the house socket, please check the previous connection part
again, and please make sure that the connection is correct and that the connection is firm.
Step 6:
Insert the Schuko plug into a separate fixed socket to complete the installation.
A power monitoring plug
can be plugged in between
the Schuko plug and the
house socket
*If you buy the WIFI version inverter, please refer to the WIFI Setup Guide
Using an extension cord with Schuko plug,
connect the other end to the positive side of
the output port of the Inverter.

BDM SERIES INVERTER WIFI SETUP GUIDE

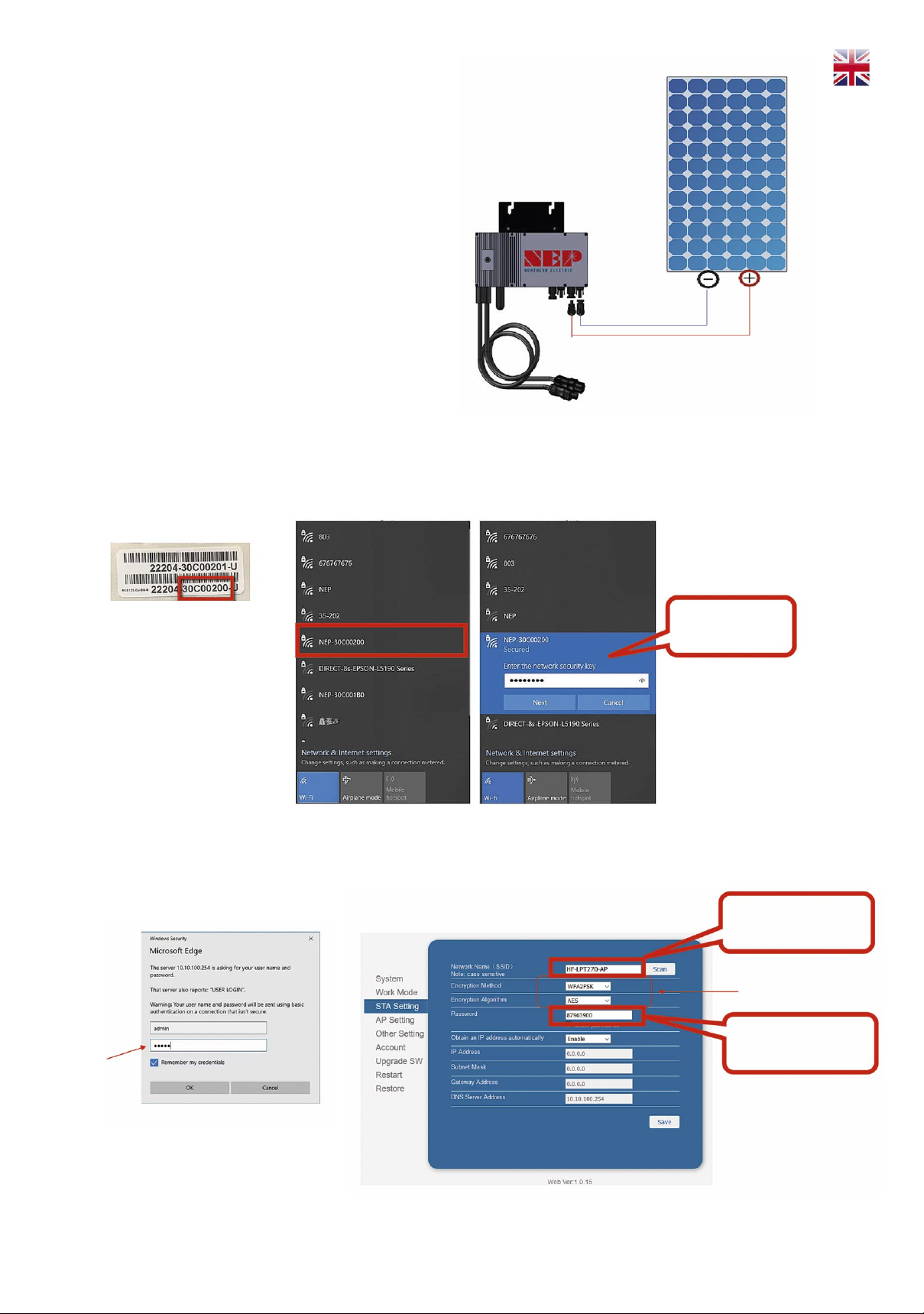

Step 1:
Plug the Inverter with a DC source*,
and disconnect AC. *DC source can be a
PV panel during day time. LED light flashes
every 1 second
Step 2:
Wait for one minute, and connect to aWiFi network.
TheWLan network appears as NEP with the final numbers of the barcode.
Inverter barcode Password
12345678
Step 3:
ConfigureWiFi: Open a web browser, visit a URL address: http://10.10.100.254
Admin
Customer home
WiFi name
Customer home
WiFi password
Encryption

Step 4:
Connect AC After 10 minutes,
LED flashes green every 3 seconds
Step 5:
Register the Inverter on NEPViewer. Visit NEPViewer website: https://user.nepviewer.com
Follow instructions and login. One site can have multiple Inverters
Inverter barcode
ATTENTION!
When setting up, the power cord must not be plugged into the outlet,
otherwise the WLAN signal of the system will not be found!
