Allmänt
Detta tillbehör används för att docka F750 tillsammans
med AHPS till solvärme, extern tillsats och prioriterad
tillsats. Dessa externa värmekällor kan sedan användas
för uppvärmning och varmvattenproduktion.
Det finns även en funktion, extra varmvatten, som höjer
temperaturen i AHPS för att medge en större total till-
gänglig varmvattenvolym.
AHPS kan installeras både till höger och till vänster om
F750. Lämna fritt utrymme på 150 mm mellan produk-
terna och bakomliggande vägg.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din F750.
Värmepumpens mjukvara skall vara program-
varuversion 6468R2 eller senare.
TÄNK PÅ!
Vattnet från AHPS kan nå höga temperaturer.
Varmvattensidan ska förses med blandnings-
ventil.
3
Installatörshandbok - SCA 41
SE

Innehåll
2-vägsventil, avstängning (QN32)1st
3-vägs shuntventil (QN11)1st
Avluftningsslang2 st
Avluftningskonsol1 st
Buntband7 st
Buntband med clips7 st
Flexrör inklusive isolering4 st
Förminskningssats 22-15 mm1 st
Förstärkningshylsor Ø15 mm1 st
Förstärkningshylsor Ø22 mm8 st
Klämring 22 mm4 st
Klämringsmutter 15 mm1 st
Klämringsmutter 22 mm1 st
Koppling, rak 22 mm1 st
Koppling, rak 22/G251 st
Kopparrör6 st
Kulventil med vred (QM35)1st
Luftnippel2 st
Metallclips 22 mm13 st
Metallclips 28 mm1 st
O-ringar24 st
Patronbackventil (RM1)1st
Planpackning1 st
Plastclips6 st
Plugg 15 mm1 st
Plugg R153 st
PVC-slang L=4000 mm1 st
Plugg Ø22 mm3 st
Rörhållare2 st
Skruv, torx2 st
T-koppling3 st
Apparatlåda (AA25)1 st
Tejp1 st
Temperaturgivare för inomhusbruk (BT6),
(BT7), (BT52), (BT54)
4 st
Temperaturgivare för solfångare (BT53)1 st
Ventilkoppel (GP31)1st
Vinkelkoppling2 st
4
SE

Komponentplacering apparatlåda (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
AA7
AA7-X2
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern bloc-
kering
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump och
shunt
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Extra reläkortAA7
Anslutningsplint, shunt och avstängnings-
ventil
AA7-X2
Beteckningar i komponentplacering enligt standard
IEC 81346.
5
SE

Ombyggnad av F750
Allmänt
1. Stäng av värmepumpen och slå av strömmen på
säkerhetsbrytaren.
2. Ta bort frontluckorna enligt beskrivning i värme-
pumpens installatörshandbok.
3. Töm F750 på vatten samt släpp trycket i klimatsy-
stemet om värmepumpen blivit installerad tidigare.
4. Koppla bort anslutningen för inkommande kallvat-
ten, se Installatörshandbok för F750 för ytterligare
instruktioner.
Blandningsventil (FQ1)
F750 koppar saknar blandningsventil. Om fabriksinställ-
ningen ändras så att varmvattentemperaturen kan
överstiga 60 °C ska blandningsventil monteras, se in-
stallatörshandbok för F750.
1. Mellan blandningsventilen i F750 rostfri (EB100-
FQ1) och kopplet för inkommande kallvatten finns
ett flexrör. Lossa detta flexrör från den övre anslut-
ningen på kopplet.
LEK
Flexrör
Koppel för
inkommande kallvatten
Övre
anslutningen
FQ1
2. Plugga anslutningen på kopplet med bipackad
klämringsmutter och plugg (Ø15 mm).
Plugg
Klämringsmutter
3. Ta bort klämringen från flexröret genom att anting-
en knacka bort den eller ta en tång och kläm ihop
den på några olika ställen tills den lossnar och kan
tas bort. Anslut den medlevererade förminsknings-
satsen, stödhylsan och den raka kopplingen
(22 mm) på det lossade flexröret och dra det mot
baksidan av F750.
Rak
koppling
Klämring
Flexrör
Förminskningssats
Stödhylsa
FQ1
6
SE

Cirkulationspump (GP1)
1. Demontera röret ovanför värmebärarpumpen
(GP1).
APH
Rör GP1
2. Montera 2 medlevererade o-ringar i spåren på
vinkelkopplingen. Sätt ihop vinkelkopplingen med
flexröret som har honanslutning. Montera samman
vinkelkopplingen och flexröret med medlevererat
metallclipset (22 mm).
TÄNK PÅ!
För att underlätta montering av O-ringar
kan dessa blötas med såpvatten.
O-ringar
Flexrör
Vinkelkoppling
Metallclips
3. Montera flexröret och planpackning på värmebä-
rarpumpen (GP1).
APH
Planpackning
Flexrör
GP1
4. Dra flexröret till baksidan av F750.
Påfyllningsventil (QM10)
Backventilen i påfyllningsventilen (QM10) i F750 ska
demonteras för att det inte ska kunna uppstå under-
tryck i AHPS.
7
SE

Elpatronanslutning
1. Montera 2 stora medlevererade o-ringar i spåren
på kopplingen på det andra flexröret.
O-ringar
Flexrör
2. Montera flexröret i elpatronsanslutningen med det
medlevererande metallclipset (28 mm).
Flexrör
Metallclip
Elpatronsanslutning
3. Dra flexröret till baksidan av F750.
4-vägskoppling
1. Demontera klämringsmuttern med plugg från 4-
vägskopplingen i F750.
Klämringsmutter med plugg
4-vägskoppling
2. Montera en medlevererad klämring i den nu lediga
anslutningen på 4-vägskopplingen.
Klämring
Mutter
QN32
Stödhylsa
8
SE

Röranslutning extra varmvatten

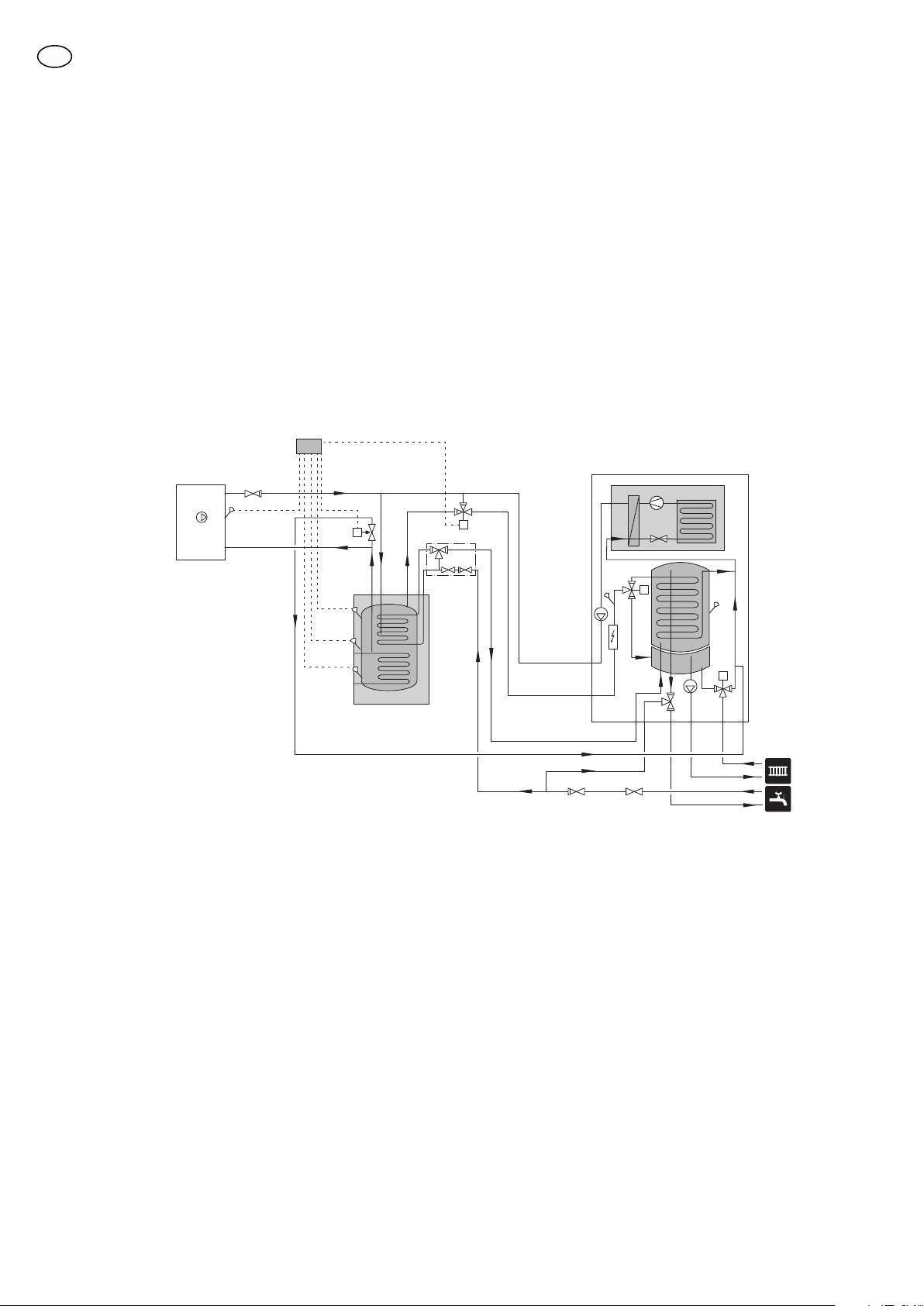

Principschema
Förklaring
AHPSCP1
F750EB100
Temperaturgivare, varmvatten, styrandeBT6
Temperaturgivare, värmebärare fram efter elpatronBT63
ElpatronEB1
Blandningsventil, varmvatten (endast F750 rostfri)FQ1
VärmebärarpumpGP1
Växelventil, klimatsystem/varmvattenberedareQN10
Växelventil, cirkulation klimatsystemQN27
SCA 41WP7
Apparatlåda med tillbehörskortAA25
Temperaturgivare, varmvattenladdning, styrandeBT6
Temperaturgivare, varmvatten topp, visandeBT7
Temperaturgivare solBT54
Ventilkoppel, begränsning av hög temperaturGP31
Avstängningsventil, kallvattenQM35
Shuntventil, tillsatsQN11
Avstängningsventil, laddningQN32
BackventilRM1
Beteckningar enligt standard IEC 61346.
Principschema extra varmvatten
-WP7-RM1 -WP7-QM35
-WP7-BT54
-WP7-BT7
-CP1
-WP7-BT6
-XL47
-XL46
-XL18
-XL3
-XL4
-WP7
-QN32
-WP7-QN11
- WP7
-AA25
-EB100
-QN10
-GP1
-BT63
-EB1
-FQ1
-BT6
-XL3 -XL4 -XL1
-XL2
-WP7-GP31
-QN27
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
9
SE

Allmänt
Fem flexrör med tillhörande isolering ingår i SCA 41.
All övrig rördragning ska ske med 22 mm kopparrör
och snäva böjar ska undvikas.
TÄNK PÅ!
För att undvika onödiga värmeförluster bör
rören isoleras.
Kallvatten
1. Montera bipackad avstängningsventil (QM35),
backventil (RM1) samt en T-koppling på inkomman-
de kallvatten.
2. F750 R: Anslut inkommande kallvatten efter back-
ventilen (RM1) till flexröret från blandningsventilen
(FQ1) i F750 (EB100).
F750 Cu: I de fall det inte finns blandningsventil
(FQ1) i F750 ansluts inte inkommande kallvatten i
F750.
OBS!
Backventilen har endast en flödesriktning och
måste monteras rätt i förhållande till flödet.
LEK
Inkommande kallvatten
Klämring
Backventil (RM1)
Avstängningsventil, kallvatten
(QM35)
T-koppling
EB100-
FQ1
Röranslutningar AHPS
XL3XL4XL18XL13 XL14XL46 XL47
Förklaring
Anslutning kallvattenXL3
Anslutning varmvattenXL4
Anslutning framledning, sol (EP30)XL13
Anslutning returledning, sol (EP30)XL14
Framledning till F750 (EB100)XL18
Inkommande framledning, extern tillsats (EM1)
och (EM2) samt F750 (EB100)
XL46
Returledning extern tillsats (EM1) och (EM2)
samt F750 (EB100)
XL47
10
SE

Ventilkoppel (WP7-GP31)
1. Anslut det bipackade ventilkopplet (GP31) på an-
slutningarna för varmvatten (XL4) respektive kall-
vatten (XL3) på AHPS (CP1).
2. Skruva i de två pluggarna (R15).
LEK
GP31
plugg
OBS!
2 o-ringar och 1 clips används till varje snabb-
koppling.
Anslutningar
1. Dra rör från backventilen (RM1) till anslutningen
för kallvatten (XL3) på ventilkopplet (GP31).
LEK
Inkommande kallvatten
GP31-XL3
EB100-FQ1
T-koppling
2. Montera ett flexrör från varmvattenanslutningen
(XL4) i ventilkopplet (GP31) till kallvattenanslutning-
en (XL3) i F750 (EB100).
LEK
11
SE

Avstängningsventil WP7-QN32
1. Montera avstängningsventilen (QN32) på AHPS
(CP1) enligt bild nedan.
LEK
Avstängningsventil
(QN32)
Ställmotor
(QN32)
Luftnippel
CP1-XL47
4-vägskoppling
i F750
(EB100 )
Shunt WP7-QN11
1. Montera shunten (QN11) på AHPS (CP1) enligt bild
nedan.
LEK
Shuntventil(QN11)
Luftnippel
CP1-XL18
CP1-XL46
Till elpatron
(EB100-EB1)
Från cirkulationspump
(EB100-GP1)
Shuntmotor
(QN11)
Avluftning
1. Montera avluftningsnipplar med konsol på AHPS.
LEK
12
SE

Pump- och tryckfallsdiagram
Vidstående diagram visar pumpkapacitet med AHPS
dockad till F750, som i detta fall då ersätter motsvaran-
de diagram i Installatörshandboken för F750.
0
10
20
30
40
50
60
70
80
90
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35
Tryck
(kPa)
Flöde
(l/s)
Tillgängligt externt tryck, klimatsystem med shunt WP5-QN11 öppen
GP6 läge I
GP6 läge II
GP6 läge III
Tryck
(kPa)
Flöde
l/s
GP6 läge I
GP6 läge II
GP6 läge III
Tillgängligt externt tryck, klimatsystem med shuntWP7-QN11 öppen
13
SE

Röranslutning tillsats
Principschema extern och prioriterad tillsats
Förklaring
Extern tillsatsEM2
BackventilRM2
AHPSCP1
F750EB100
SCA 41WP7
Apparatlåda med tillbehörskortAA25
Beteckningar enligt standard IEC 61346.
Principschema extern tillsats
-EB100
-XL3 -XL4 -XL1
-XL2
-CP1
-XL47
-XL46
-XL18
-XL3
-XL4
-EM2
-WP7-BT52
-EM2-RM2
- WP7
-AA25
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
14
SE

Förklaring
Prioriterad tillsatsEM1
Cirkulationspump, tillsats1 GP4
BackventilRM3
AHPSCP1
F750EB100
SCA 41WP7
Apparatlåda med tillbehörskortAA25
Temperaturgivare, prioriterad tillsatsBT52
1Medlevereras inte SCA 41.
Beteckningar enligt standard IEC 61346.
Principschema prioriterad tillsats
- WP7
-AA25
-EB100
-FQ1
-XL3 -XL4 -XL1
-XL2
-CP1
-XL47
-XL46
-XL18
-XL3
-XL4
-EM1
-WP7-BT52
-EM1-GP4
-EM1-RM3
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
15
SE

Röranslutning
Allmänt
Se Installatörshandbok för AHPS för ytterligare instruk-
tioner.
Anslutning av tillsats till AHPS
XL46 XL47
AHPS behöver inte tömmas på vatten före installation
av SCA 41.
1. Anslut tillsatsens (EM1) eller (EM2) framledning till
T-kopplingen ovanför framledningsanslutningen
(XL46) i AHPS (CP1).
LEK
CP1-XL46
EM1
EM2
T-koppling
2. Anslut tillsatsens (EM1) eller (EM2) returledning
till T-kopplingen ovanför returledningsanslutning-
en (XL47) i AHPS (CP1).
LEK
EM1
EM2
CP1-XL47
T-koppling
För att undvika onödiga värmeförluster bör rören iso-
leras.
TÄNK PÅ!
Det kan bli väldigt höga temperaturer i tillsat-
sen. Rör, kopplingar, isolering m.m. måste tåla
dessa temperaturer.
Laddpump för prioriterad tillsats (EM1-GP4)
Placera laddpumpen för prioriterad tillsats (EM1-GP4)
på returledningen.
16
SE

Röranslutning sol
Principschema
Förklaring
SolsatsEP30
Cirkulationspump, solGP4
AHPSCP1
F750EB100
SCA 41WP7
Apparatlåda med tillbehörskortAA25
Temperaturgivare, solfångareBT53
Temperaturgivare, solslingaBT54
Beteckningar enligt standard IEC 61346.
Principschema sol
- WP7
-AA25
-CP1
-XL47
-XL46
-XL18
-XL3
-XL4
-EB100
-XL3 -XL4 -XL1
-XL2
-XL13
-XL14
-GP4
-EP30 -WP7-BT53
-WP7-BT54
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
17
SE

Röranslutning
Allmänt
Se Installatörshandbok för AHPS.
Anslutning av solfångare till AHPS
XL13 XL14
AHPS behöver inte tömmas på vatten före installation
av SCA 41.
1. Anslut framledningen (från solfångaren) till anslut-
ning för framledning (XL13).
2. Anslut returledningen (till solfångaren) till anslut-
ningen för returledning (XL14).
För att undvika onödiga värmeförluster bör rören iso-
leras.
TÄNK PÅ!
Det kan bli väldigt höga temperaturer i solfång-
aren. Rör, kopplingar, isolering m.m. måste
tåla dessa temperaturer.
Laddpump (EP30-GP4)
Placera laddpumpen (EP30-GP4) på returledningen till
solfångaren.
Lämpliga flöden/solfångararea
Rekommenderat flöde är 50 l/h per m2solfångaryta.
18
SE

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Värmepumpen ska vara spänningslös vid instal-
lation av SCA 41.
OBS!
Om matningskabeln är skadad får den endast
ersättas av NIBE, dess serviceombud eller lik-
nande behörig personal för att undvika even-
tuell fara och skada.
OBS!
För att undvika störningar får kommunika-
tions- och/eller givarkablar till externa anslut-
ningar inte förläggas närmare än 20 cm från
starkströmsledningar.
Elschema finns i slutet av denna Installatörshandbok.
Montering av apparatlåda (WP7-AA25)
1. Borra ett hål i topplåten på AHPSför jordledaren
enligt bild nedan.
2. Montera den bifogade tejpen på apparatlådans
(AA25) undersida.
3. Demontera frontplåten och dra jordledaren genom
plåten.
4. Montera apparatlådan (AA25) på plåten. Fäst
jordledaren i skruven i främre, högra hörnet, mellan
topplåten och stommen.
5. Montera frontplåten på AHPS.
LEK
Ø 10 mm
19
SE

Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till värmepumpen på ingångskortet
(plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till värme-
pumpens plint AA3-X4. De efterföljande korten ansluts
i serie med föregående kort.
Kommunikationskabeln (W102, längd 3,5 meter) är
monterad från fabrik och ansluts enligt tabellen nedan.
Annat tillbehör-
skort (AA5-X4)
Värmepump
(AA3-X4)
Färg
415Vit (A)
514Brun (B)
613Grön (GND)
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
LEK
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
EB100
F750
AA3-X4
Anslutning av matning
Apparatlådan (AA25) levereras med matningskabel
med stickkontakt (W101, längd 3,0 meter) monterad
från fabrik.
20
SE
