Installatörshandbok Dockningssats
GB
Installer manual Docking kits
DE
Installateurhandbuch Anschlussatz
FI
Asentajan käsikirja Liitäntäsarja
IHB 1712-3
031560

Svenska
Viktig information
Symboler
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
Allmänt
Detta tillbehör används då F370/F470 installeras tillsam-
mans med solvärme.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din F370/F470.
Lägsta programvaruversion på mjukvaran i vär-
mepumpen som krävs är 901 eller högre.
TÄNK PÅ!
Vattnet från solfångaren kan nå höga tempera-
turer. Varmvattensidan ska förses med bland-
ningsventil.
Innehåll
Buntband4 st
Apparatlåda (innehållandes AA5, FA1 och X1).1 st
Värmeledningspasta2 st
Aluminiumtejp1 st
Isoleringstejp1 st
Temperaturgivare (BT54, BT55), svarta2 st
Temperaturgivare, högtemp (BT53), transparent1 st
Soldockningsrör1 st
Rak O-ringskoppling1 st
T-rörskoppling1 st
O-ringar Ø 15 mm2 st
O-ringar Ø 22 mm6 st
Klämringar2 st
Förstärkningshylsa Ø 15 mm1 st

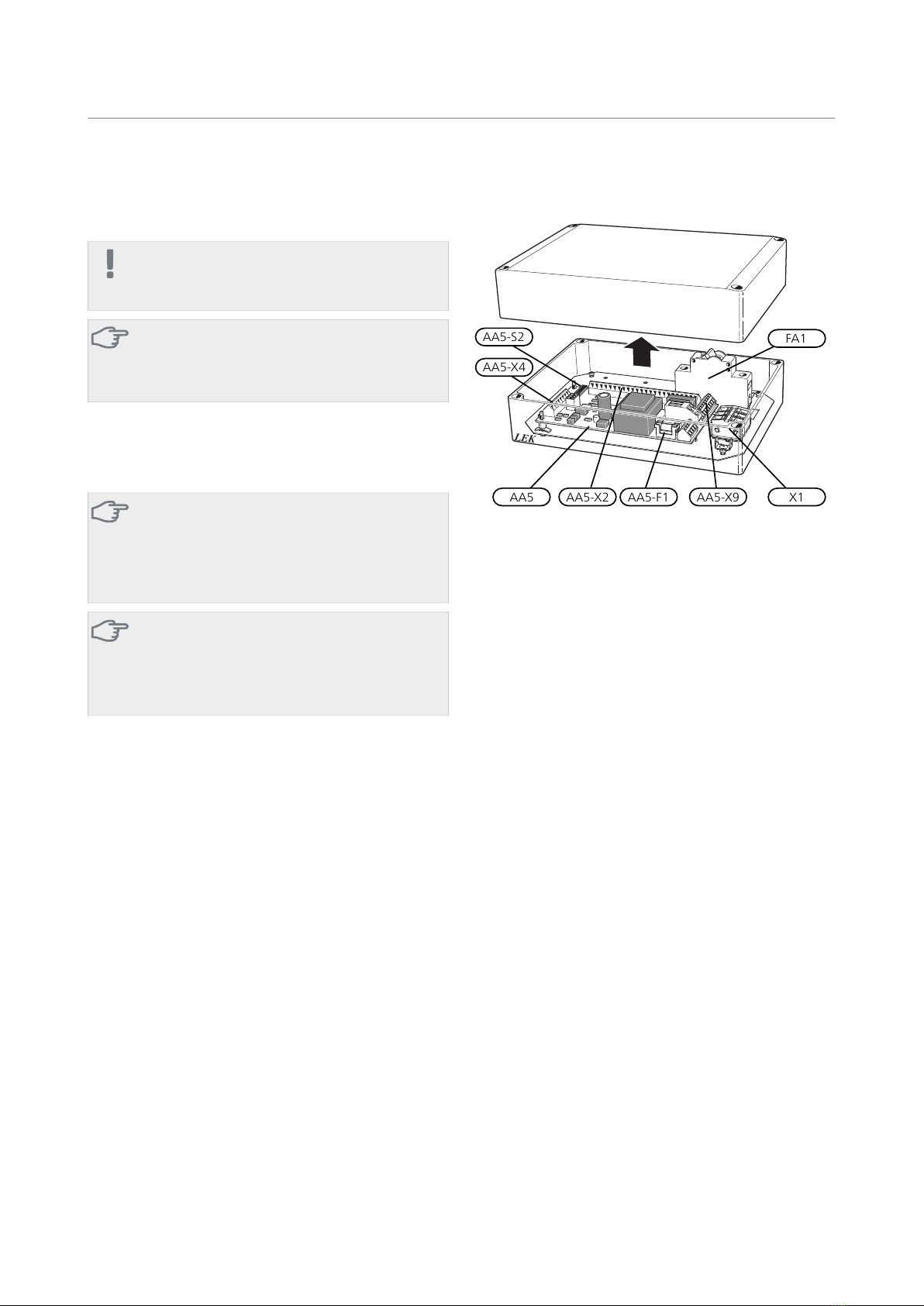

Komponentplacering apparatlåda (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard IEC
81346.
3SOLAR 41 | SE

Röranslutningar
F370/F470 finns i två utföranden, ett med O-ringsanslut-
ningar och ett med klämringsanslutningar. Inkopplingen
av SOLAR 41 skiljer sig åt beroende på vilken variant av
F370/F470 som SOLAR 41 ska anslutas till.
F370/F470 med O-ringsanslutningar
Vid nyinstallation, gå direkt till punkt 6.
1. Ställ värmepumpens strömställare i läge ”0” och tag
bort frontluckan.
2. Stäng av avstängningsventilen för framledning i ra-
diatorkretsen (QM31).
3. Stäng av avstängningsventilen för returledning i ra-
diatorkretsen (QM32).
4. Släpp ut trycket i pannan genom att öppna säker-
hetsventilen (FL2) försiktigt. (Ratten vrids moturs för
att öppna.)
5. Töm pannan genom (FL2), ställ avluftningsventilen
(QM20) i öppet läge för lufttillförsel.
6. Plocka bort befintlig koppling och plugg vid anslut-
ning för dockning (XL8). Byt befintliga O-ringar mot
medföljande O-ringar. Montera dit medföljande
dockningsrör (figur B) och befintlig koppling med
medföljande klämring.

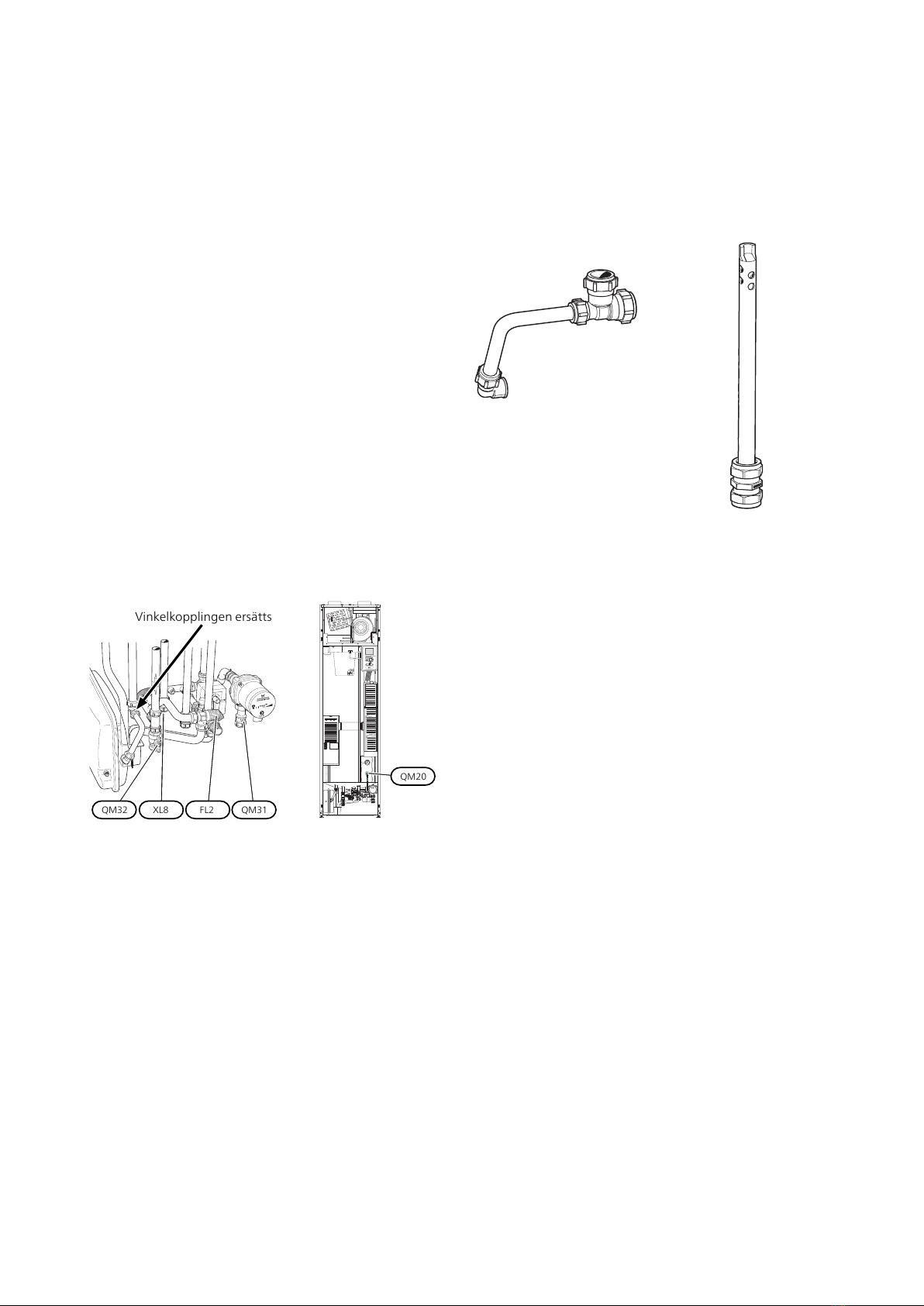

7. Plocka bort befintligt rör och kapa det enligt bild.
Montera medföljande stödhylsa i
röret och byt O-ring vid anslutning-
en till expansionskärlet. Anslut se-
dan medföljande O-ringskoppling
med O-ringar. Montera därefter
medföljande T-rörskoppling och
det kapade röret (se figur A).
8. Anslut inkommande rör från acku-
mulatortanken till dockningsrör
(figur B) i anslutning XL8 och retur-
ledningen till den lediga anslutning-
en i T-rörskopplingen (figur A).
Rör kapas
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
PBD sv
BP5
QM20
GP1XL3FL2FL1CM1QM31XL1XL4XL2 QM32
WM2
QN11 MA1QM11 FL6
EB1
FA1
AA1
FD1
AA3
AA2
UB1
UB2
AA4
SF1
UR1GQ10EP1 GQ2
EB10QN1 CA1 HZ1
XL32 XL31
QM10
WM1
WP3
WP2 WP1
PF3
PF1
QM32 FL2XL8 QM31
QM20
A B
SOLAR 41 | SE4

F370/F470 med klämringsanslutningar
Vid nyinstallation, gå direkt till punkt 6.
1. Ställ värmepumpens strömställare i läge ”0” och tag
bort frontluckan.
2. Stäng av avstängningsventilen för framledning i ra-
diatorkretsen (QM31).
3. Stäng av avstängningsventilen för returledning i ra-
diatorkretsen (QM32).
4. Släpp ut trycket i pannan genom att öppna säker-
hetsventilen (FL2) försiktigt. (Ratten vrids moturs för
att öppna.)
5. Töm pannan genom (FL2), ställ avluftningsventilen
(QM20) i öppet läge för lufttillförsel.
6. Plocka bort befintlig koppling, klämring, mutter och
plugg vid anslutning för dockning (XL8). Montera
dit medföljande dockningsrör och befintlig koppling
med medföljande klämringar (figur B).
7. Plocka bort befintlig vinkelkoppling (se bild nedan)
och montera dit medföljande T-rörskoppling (figur
A).
8. Anslut inkommande rör från ackumulatortanken till
dockningsrör (figur B) i anslutning XL8 och returled-
ningen till den lediga anslutningen i T-rörskoppling-
en (figur A).
LEK
Vinkelkopplingen ersätts
QM32 FL2XL8 QM31
QM20
A B
5SOLAR 41 | SE

Principschema
Förklaring
Pumpstation, laddning av värmepumpFN1VärmepumpEB100
Cirkulationspump, laddning av värmepumpGP15SOLAR 41EP30
ReglerventilQN50SolkontrollAA25
BackventilRM5Givare, solfångareBT53
ÖvrigtGivare, solslingaBT54
ExpansionskärlCM1Givare, sol toppBT55
ExpansionskärlCM5PumpstationGP30
Ackumulatortank med varmvattenslingaCP1Säkerhetsventil, solFL4
SolpanelEP8Cirkulationspump, solGP4
AvstängningsventilQM43 -
QM45
BackventilRM3 - RM4
Beteckningar i komponentplacering enligt standard IEC 81346-1 och 81346-2.

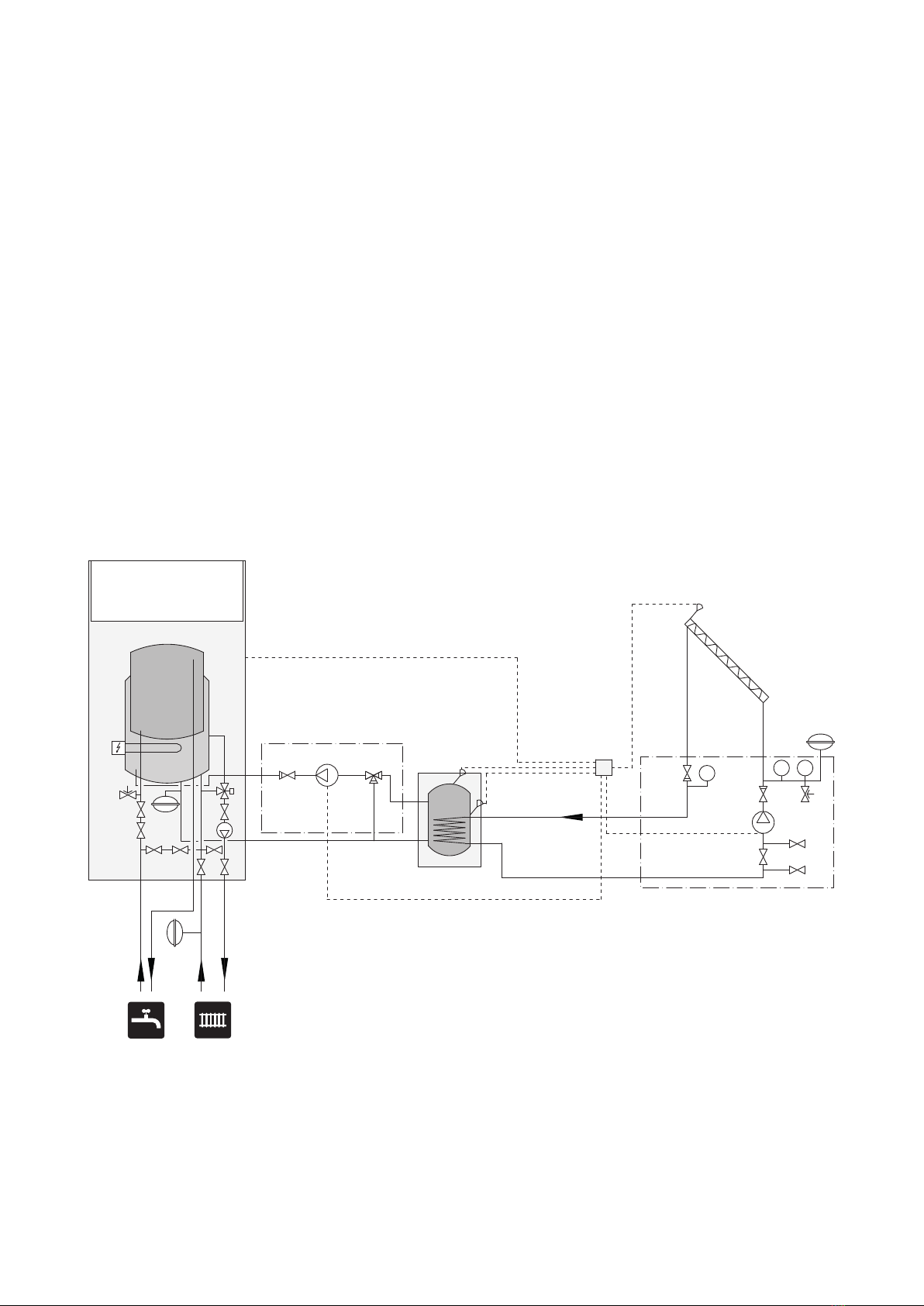

Principschema F370/F470 med SOLAR 41
-AA25
-EB100
-FN1
-RM5 -GP15
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
-RM4 T
-GP30
-EP30
-BT54
-EP30
-BT55
-QN50
-EP30
T
-FL4
P
-CM1
-CP1
SOLAR 41 | SE6

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Huvudprodukten ska vara spänningslös vid in-
stallation av SOLAR 41.
Elschema finns i slutet av denna installatörshandbok.
Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till värmepumpen på ingångskortet
(plint AA3-X4) i F370/F470.
Om flera tillbehör ska anslutas eller redan finns installe-
rade måste nedanstående instruktion följas.

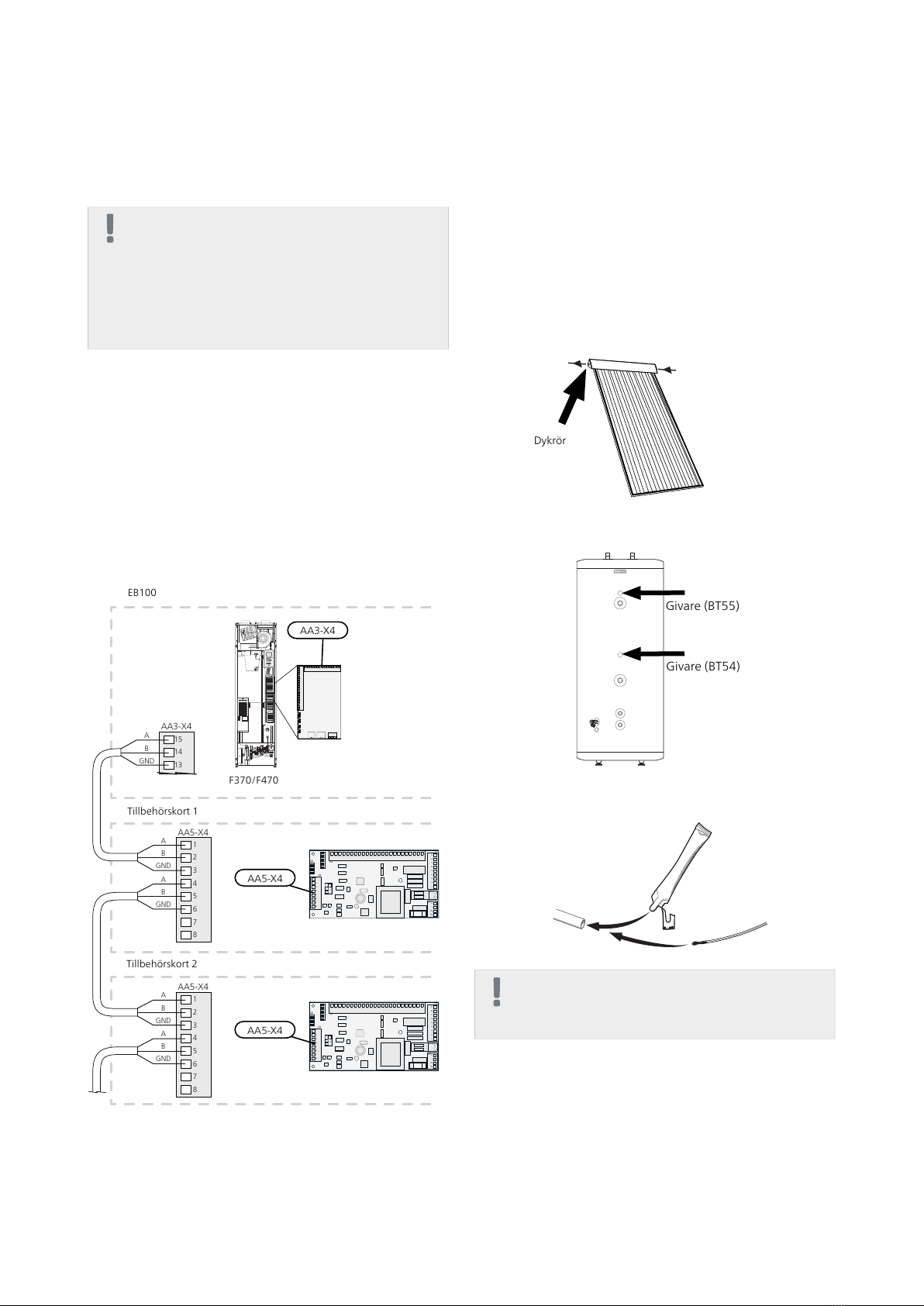

Det första tillbehörskortet ska anslutas direkt till ingångs-
kortets plint (AA3-X4) i värmepumpen. De efterföljande
korten ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
EB100
F370/F470
AA3-X4
Montering av givare
Laddpump och laddkoppel
■Placera laddpumpen (GP4) på returledningen till sol-
fångaren enligt principschema.
Temperaturgivare
■Givare, solfångare (BT53) placeras i solfångarens dykrör
vid utloppet från solfångaren.
Dykrör
■Givare, solslinga (BT54) och soltopp (BT55), placeras i
därför avsedda dykrör i UKVS 230, se bild nedan.
Givare (BT55)
Givare (BT54)
■Temperaturgivarna monteras med värmeledningspasta
och fixeras med buntband.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
Lämpliga flöden/solfångararea
Rekommenderat flöde är 50 l/h per m2solfångaryta.
7SOLAR 41 | SE

Översikt tillbehörskort (AA5)
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2A (230V) totalt.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-S2 AA5-X2 AA5-X9
AA5-X10
Anslutning av givare
Använd kabeltyp LiYY, EKKX eller likvärdig.
Givare, solfångare (BT53)
Anslut givaren (solfångare) till AA5-X2:23-24.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
Givare, solslinga (BT54)
Anslut givaren (solslinga) till AA5-X2:21-22.
Givare, soltopp (BT55)
Anslut givaren (soltopp) till AA5-X2: 19-20.
3 4 5 6 7 8
-X2
24 20212223 171819
-X8
Apparatlåda
Externt
BT53 BT54 BT55
AA5
Anslutning av cirkulationspump sol (GP4)
Anslut cirkulationspumpen (GP4) till AA5-X9:2 (230V),
AA5-X9:1 (N) och X1:3 (PE).
-X1
3
2
1
1
N
L
PE
PE
2
3
-X10
-X1
L
N
PE
Apparatlåda Externt
GP4
AA5-X9
Anslutning av cirkulationspump laddning
(GP15)
Anslut cirkulationspumpen (GP15) till AA5-X9:8 (230V),
AA5-X9:7 (N) och X1:PE.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
L
N
PE
Apparatlåda Externt
GP15
AA5
SOLAR 41 | SE8

Anslutning av eventuell solpanelskylning

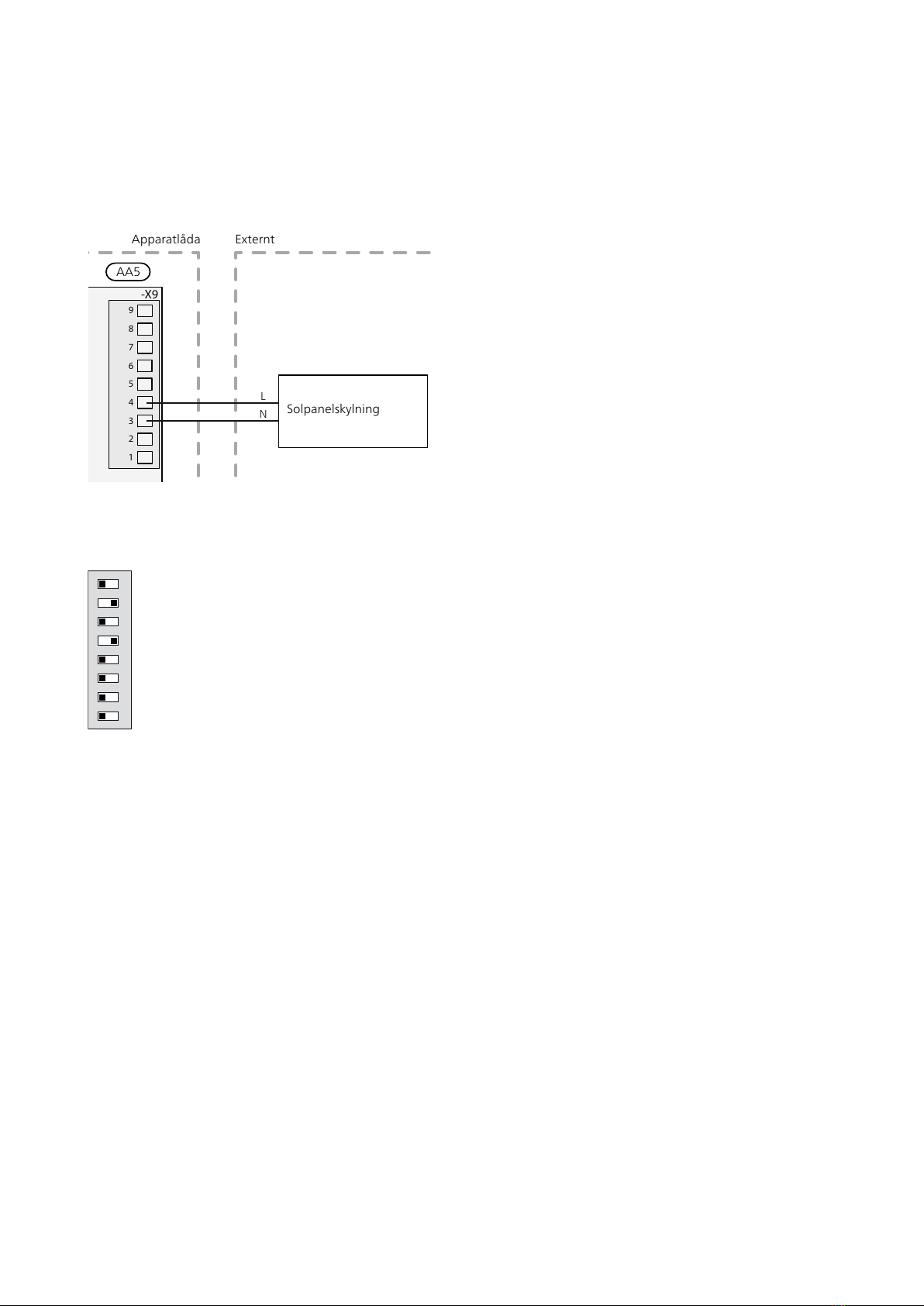

Anslut solpanelskylningen (om sådan finns) till AA5-X9:3
(N) och AA5-X9:4 (230V).
-X9
1
2
3
4
5
6
7
8
9
L
N
Apparatlåda Externt
AA5
Solpanelskylning
DIP-switch
DIP-switchen (S2) på tillbehörskortet (AA5) i apparatlå-
dan (AA25) ska ställas in enligt nedan.
ON
12345678
9SOLAR 41 | SE

Programinställningar
Programinställningen av SOLAR 41 kan göras via start-
guiden eller direkt i menysystemet.
TÄNK PÅ!
Se även Installatörshandboken för F370/F470.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din värmepump.
Lägsta programvaruversion på mjukvaran i vär-
mepumpen som krävs är 901 eller högre.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Välj: "solvärme"
Meny 5.3.4 - solvärme
Inställningar för solvärme.
TÄNK PÅ!
Vid långa transportsträckor mellan solfånga-
re/tank så bör temperaturdifferensen för
start/stopp av laddpumpen ökas för att undvika
oönskad kylning av tanken.
Meny 5.6 - tvångsstyrning
Tvångsstyrning av de olika komponenterna i värmepum-
pen samt i de olika tillbehören som eventuellt är anslut-
na.
EP30-AA5-K1: Aktivering av cirkulationspump sol (GP4).
EP30-AA5-K2: Aktivering av eventuell solpanelskylning.
EP30-AA5-K3: Ingen funktion.
EP30-AA5-K4: Aktivering av cirkulationspump laddning
(GP15).
Övriga inställningar
Tillse att reglerventil (QN50) är inställd så att värmepum-
pen inte laddas med en temperatur högre än 85 °C.
SOLAR 41 | SE10

English
Important information
Symbols
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
General
This accessory is used when F370/F470 is installed togeth-
er with solar heating.
Caution
This accessory may require a program software
update in your F370/F470.
901 or higher is the minimum software version
for the pump.
Caution
The water from the solar panel can reach high
temperatures. The hot water side must be sup-
plied with a mixing valve.
Contents
Cable ties4 x
Unit box (comprising AA5, FA1 and X1).1 x
Heating pipe paste2 x
Aluminium tape1 x
Insulation tape1 x
Temperature sensor (BT54, BT55), black2 x
Temperature sensor, high temp (BT53), trans-
parent
1 x
Solar docking pipe1 x
Straight O-ring connection1 x
T-coupling1 x
O-rings Ø 15 mm2 x
O-rings Ø 22 mm6 x
Compression rings2 x
Reinforcement sleeve Ø 15 mm1 x
Component location unit box (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit breaker, 10 AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external block-
ing
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346.
11SOLAR 41 | GB

Pipe connections
F370/F470 is available in two versions, one with O-ring
connections and one with compression ring connections.
The connection of SOLAR 41 differs depending on which
version of F370/F470 that SOLAR 41 is to be connected
to.
F370/F470 with O-ring connections
For new installation, go straight to point 6.
1. Set the heat pump switch to "0" and remove the
front cover.
2. Close the shut off valves for the supply line in the
radiator circuit (QM31).
3. Close the shut off valves for the return line in the
radiator circuit (QM32).
4. Release the pressure in the boiler by opening the
safety valve (FL2) carefully. (Turn the knob anti-
clockwise to open).
5. Drain the boiler through (FL2), set the vent valves
(QM20) in the open position for air supply.
6. Remove the existing connection and plug when
connecting for docking (XL8). Replace existing O-
rings with the enclosed O-rings. Install the enclosed
docking pipe (figure B) and existing connection with
the enclosed compression ring.
7. Remove the existing pipe and cut as illustrated.
Install the enclosed support sleeve
in the pipe and replace the O-ring
in the connection to the expansion
vessel. Then connect the enclosed
O-ring coupling with O-rings. Then
install the enclosed T-pipe coupling
and the cut pipe (see figure A).
8. Connect the incoming pipe from
the accumulator tank to the dock-
ing pipe (figure B)) in connection
XL8 and the return line to the un-
used connection in the T-pipe
coupling (figure A).
Cut the pipe
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
PBD sv
BP5
QM20
GP1XL3FL2FL1CM1QM31XL1XL4XL2 QM32
WM2
QN11 MA1QM11 FL6
EB1
FA1
AA1
FD1
AA3
AA2
UB1
UB2
AA4
SF1
UR1GQ10EP1 GQ2
EB10QN1 CA1 HZ1
XL32 XL31
QM10
WM1
WP3
WP2 WP1
PF3
PF1
QM32 FL2XL8 QM31
QM20
A B
SOLAR 41 | GB12

F370/F470 with compression ring connections
For new installation, go straight to point 6.
1. Set the heat pump switch to "0" and remove the
front cover.
2. Close the shut off valves for the supply line in the
radiator circuit (QM31).
3. Close the shut off valves for the return line in the
radiator circuit (QM32).
4. Release the pressure in the boiler by opening the
safety valve (FL2) carefully. (Turn the knob anti-
clockwise to open).
5. Drain the boiler through (FL2), set the vent valves
(QM20) in the open position for air supply.
6. Remove the existing connection, compression ring,
nut and plug when connecting for docking (XL8).
Install the enclosed docking pipe and existing con-
nection with the enclosed compression rings (figure
B).
7. Remove the existing angled coupling (see image
below) and install the enclosed T-pipe coupling
(figure A).
8. Connect the incoming pipe from the accumulator
tank to the docking pipe (figure B) in connection
XL8 and the return line to the unused connection in
the T-pipe coupling (figure A).
LEK
Angled connector replaced
QM32 FL2XL8 QM31
QM20
A B
13SOLAR 41 | GB

Outline diagram
Explanation
Pump station, charging the heat pumpFN1Heat pumpEB100
Circulation pump, charging the heat pumpGP15SOLAR 41EP30
Control valveQN50Solar controlAA25
Non-return valveRM5Sensor, solar panelBT53
Miscel-
laneous
Sensor, solar coilBT54
Expansion vesselCM1Sensor, solar peakBT55
Expansion vesselCM5Pump stationGP30
Accumulator tank with hot water coilCP1Safety valve, solarFL4
Solar panelEP8Circulation pump, solarGP4
Shut-off valveQM43 -
QM45
Non-return valveRM3 - RM4
Designations in component locations according to standard IEC 81346-1 and 81346-2.
Outline diagram F370/F470 with SOLAR 41
-AA25
-EB100
-FN1
-RM5 -GP15
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
-RM4 T
-GP30
-EP30
-BT54
-EP30
-BT55
-QN50
-EP30
T
-FL4
P
-CM1
-CP1
SOLAR 41 | GB14

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The main product must be disconnected from
the power supply when installing SOLAR 41.
The electrical circuit diagram is at the end of this Installer
handbook.
Connecting communication
This accessory contains an accessory board (AA5) that
must be connected directly to the heat pump on the in-
put board (terminal block AA3-X4) in F370/F470).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory board must be connected directly to
the input board's terminal block (AA3-X4) in the heat
pump. The following boards must be connected in series
with the previous board.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
Accessory card 1
Accessory card 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
EB100
F370/F470
AA3-X4
Installing the sensor
Charge pump and charge coupling
■Place the charge pump (GP4) on the return line to the
solar panel according to the outline diagram.
Temperature sensor
■Sensor, solar panel (BT53) is placed in the solar panel's
submerged tube by the outlet from the solar panel.
Submerged tube
■Sensor, solar coil (BT54) and solar peak (BT55), is placed
in the submerged tube in UKVS 230, see image below.
Sensor
(BT55)
Sensor
(BT54)
■Install the temperature sensors with cable ties with
heat conducting paste.
NOTE
Sensor and communication cables must not be
placed near power cables.
Suitable flows/solar panel area
Recommended flow is 50 l/h per m2solar panel area.
15SOLAR 41 | GB

Overview accessory board (AA5)
Caution
The relay outputs on the accessory board can
have a max load of 2A (230V) in total.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-S2 AA5-X2 AA5-X9
AA5-X10
Connecting sensors
Use cable type LiYY, EKKX or similar.
Sensor, solar panel (BT53)
Connect the sensor (solar panel) to AA5-X2:23-24.
Caution
Sensor cable splicing must fulfil IP54.
Sensor, solar coil (BT54)
Connect the sensor (solar coil) to AA5-X2:21-22.
Sensor, solar peak (BT55)
Connect the sensor (solar peak) to AA5-X2: 19-20.
3 4 5 6 7 8
-X2
24 20212223 171819
-X8
Unit box
External
BT53 BT54 BT55
AA5
Connection of the circulation pump solar
(GP4)
Connect the circulation pump (GP4) to AA5-X9:2 (230V),
AA5-X9:1 (N) and X1:3 (PE).
-X1
3
2
1
1
N
L
PE
PE
2
3
-X10
-X1
L
N
PE
Unit box External
GP4
AA5-X9
Connection of the circulation pump charging
(GP15)
Connect the circulation pump (GP15) to AA5-X9:8
(230V), AA5-X9:7 (N) and X1:PE.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
L
N
PE
Unit box External
GP15
AA5
SOLAR 41 | GB16

Connecting solar panel cooling
Connect solar panel cooling (if applicable) to AA5-X9:3
(N) and AA5-X9:4 (230V).
-X9
1
2
3
4
5
6
7
8
9
L
N
Unit box External
AA5
Solar panel cooling
DIP switch
The DIP switch (S2) on the accessory board (AA5) in the
unit box (AA25) must be set as follows.
ON
12345678
17SOLAR 41 | GB

Program settings
Program setting of SOLAR 41 can be performed via the
start guide or directly in the menu system.
Caution
Also see the Installer manual for F370/F470.
Caution
This accessory may require a program software
update in your heat pump.
901 or higher is the minimum software version
for the heat pump.
Start guide
The start guide appears upon first start-up after heat
pump installation, but is also found in menu 5.7.
Menu system
If you do not make all settings via the start guide or need
to change any of the settings, this can be done in the
menu system.
Menu 5.2 -system settings
Activating/deactivating of accessories.
Select: "solar heating"
Menu 5.3.4 -solar heating
Settings for solar heating.
Caution
In event of long transport distances between
the solar panel/tank, the temperature difference
for start/stop of the charge pump is increased
to avoid unwanted cooling of the tank.
Menu 5.6 -forced control
Forced control of the different components in the heat
pump as well as in the different accessories that may be
connected.
EP30-AA5-K1: Activating the circulation pump solar
(GP4).
EP30-AA5-K2: Activating the solar panel cooling (if ap-
plicable).
EP30-AA5-K3: No function.
EP30-AA5-K4: Activating the circulation pump charging
(GP15).
Other settings
Ensure that the control valve (QN50) is set so that the
heat pump is not charged to a temperature higher than
85 °C.
SOLAR 41 | GB18

Deutsch
Wichtige Informationen
Symbole
HINWEIS!
Dieses Symbol kennzeichnet eine Gefahr für
Personen und Maschinen.
ACHTUNG!
Dieses Symbol kennzeichnet wichtige Informa-
tionen, die bei der Pflege der Anlage zu beach-
ten sind.
Allgemeines
Dieses Zubehör wird eingesetzt, wenn F370/F470 mit
einem thermischen Solarsystem kombiniert wird.
ACHTUNG!
Dieses Zubehör kann eine Aktualisierung der
Software in F370/F470 erforderlich machen.
In der Wärmepumpe wird mindestens Pro-
grammversion 901 benötigt.
ACHTUNG!
Das Wasser vom Solarkollektor kann höhere
Temperaturen aufweisen. Die Brauchwasserseite
ist mit einem Thermomischventil als Verbrüh-
schutz auszustatten.
Inhalt
Kabelbinder4 St.
Gerätegehäuse (enthält AA5, FA1 und X1).1 St.
Wärmeleitpaste2 St.
Aluminiumklebeband1 St.
Isolierband1 St.
Fühler (BT54, BT55), schwarz2 St.
Fühler, Hochtemp. (BT53), durchsichtig1 St.
Kollektoranschlussrohr1 St.
Gerade O-Ringkupplung1 St.
T-Rohrkupplung1 St.
O-Ringe Ø 15 mm2 St.
O-Ringe Ø 22 mm6 St.
Klemmringe2 St.
Verstärkungshülse Ø 15 mm1 St.
Position der Komponenten im Gerätegehäuse
(AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
Sicherungsautomat, 10AFA1
Anschlussklemme, SpannungsversorgungX1
ZubehörplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Blockierung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
Feinsicherung, T4AH250VAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346.
19SOLAR 41 | DE

Rohranschlüsse
F370/F470 ist in zwei Ausführungen erhältlich: mit O-
Ringanschlüssen und mit Klemmringanschlüssen. Der
Anschluss von SOLAR 41 unterscheidet sich je nach der
F370/F470-Variante, mit der SOLAR 41 verbunden wer-
den soll.
F370/F470 mit O-Ringanschlüssen
Fahren Sie bei einer Neuinstallation direkt mit Punkt 6
fort.
1. Bringen Sie den Schalter der Wärmepumpe in die
Stellung "0" und nehmen Sie die Frontabdeckung
ab.
2. Schließen Sie das Absperrventil für den Vorlauf im
Heizkreis (QM31).
3. Schließen Sie das Absperrventil für den Rücklauf im
Heizkreis (QM32).
4. Lassen Sie den Druck aus dem Speicher der Wärme-
pumpe ab, indem Sie vorsichtig das Sicherheitsventil
(FL2) öffnen. (Drehen Sie das Rad zum Öffnen gegen
den Uhrzeigersinn.)
5. Entleeren Sie den Speicher der Wärmepumpe durch
(FL2), bringen Sie das Entlüftungsventil (QM20) in
die offene Stellung für eine Luftzufuhr.
6. Entfernen Sie die vorhandene Kupplung und den
Stopfen am Dockungsanschluss (XL8). Ersetzen Sie
die vorhandenen O-Ringe durch die beiliegenden
O-Ringe. Montieren Sie das beiliegende Anschluss-
rohr (Abbildung B) und die vorhandene Kupplung
mit dem beiliegenden Klemmring.
7. Entfernen Sie das vorhandene Rohr und kürzen Sie
es gemäß Abbildung.
Montieren Sie die beiliegende
Stützhülse im Rohr und ersetzen
Sie den O-Ring am Anschluss zum
Ausdehnungsgefäß. Bringen Sie
danach die beiliegende O-Ring-
kupplung mit O-Ringen an. Montie-
ren Sie anschließend die beiliegen-
de T-Rohrkupplung und das gekürz-
te Rohr (siehe Abbildung A).
8. Verbinden Sie das Eintrittsrohr vom
Speichertank mit dem Anschluss-
rohr (Abb. B)) am Anschluss XL8
und den Rücklauf mit dem freien
Anschluss an der T-Rohrkupplung
(Abb. A).
Rohr kürzen
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
PBD sv
BP5
QM20
GP1XL3FL2FL1CM1QM31XL1XL4XL2 QM32
WM2
QN11 MA1QM11 FL6
EB1
FA1
AA1
FD1
AA3
AA2
UB1
UB2
AA4
SF1
UR1GQ10EP1 GQ2
EB10QN1 CA1 HZ1
XL32 XL31
QM10
WM1
WP3
WP2 WP1
PF3
PF1
QM32 FL2XL8 QM31
QM20
A B
SOLAR 41 | DE20
