Nibe Contura C310 User manual

C310
C310G
www.contura.eu

NO
9
!
Fakta
5-9 kW 850 mm 750 mm 375 mm 130 kg
Nominell effekt 7 kW
Virkningsgrad 77 %
Oppfyller krav i henhold til:
Europeisk standard EN-13240
NS 3058/3059 (Norge)
DEFRA, Smoke control areas (UK)
Montering av fagmann
For at ovnens funksjon og sikkerhet skal kunne
garanteres, anbefaler vi at installeringen foretas
av en fagperson. Kontakt en av våre leverandører
som kan anbefale egnede montører.
Byggemelding
Anvisningene i disse overordnede instruksene
kan være i strid med nasjonale byggeforskrifter.
Du bør derfor lese de supplerende anvisningene
eller be lokale myndigheter om råd.
Ved installasjon av ildsted og oppføring av
skorstein skal det leveres byggemelding til aktuell
byggenemnd.
Husägaren står själv ansvarig för att
föreskrivna säkerhetskrav är uppfyllda och
för att installationen blir inspekterad av en
kvalificerad kontrollant.Skorstensfejarmästaren
ska informeras om installationen eftersom den
medför ändrat sotningsbehov.
Bærende underlag
Kontroller at trebjelkelaget har tilstrekkelig
bæreevne for ovn med skorstein. Ovnen og
skorsteinen kan normalt plasseres på et vanlig
trebjelkelag i en enebolig hvis totalvekten ikke
overskrider 400 kg.
Gulvplate
På grunn av faren for glør som faller ut, må
brennbare gulv beskyttes av en gulvplate. Den
skal dekke 300 mm foran ildstedet og 100 mm på
hver side av ildstedet, eller ha 200 mm tillegg på
hver side av åpningen. Gulvplaten kan være av for
eksempel naturstein, betong, metall eller glass.
Gulvplater av glass selges som tilbehør til disse
modellene.
Sluttbesiktigelse av
installasjonen
Det er svært viktig at installasjonen besiktiges
av autorisert kontrollør før peisovnen tas i bruk.
Les også gjennom ”Bruksanvisning for fyring” før
ovnen tas i bruk for første gang.
Ovnen blir svært varm
Når ovnen er i bruk, kan visse flater bli
svært varme og forårsake brannskader
ved berøring. Vær også oppmerksom
på den kraftige varmestrålingen
gjennom glasset. Hvis det plasseres
brennbart materiale nærmere enn
den angitte sikkerhetsavstanden, kan
det forårsake brann. Ulmefyring kan
medføre eksplosjonsartig antennelse av
røykgassene med fare for både materielle
skader og personskader.
Tilkobling til skorstein
• Ovnen skal kobles til en skorstein som er dimensjonert for en
røykgasstemperatur på minst 400 °C.
• Tilkoblingsstussens diameter måler 150 mm utvendig.
• Vanlig skorsteinstrekk under nominell drift bør være mellom 20-25 Pa
ved tilkoblingsstussen. Trekken påvirkes først og fremst av lengden og
tverrsnittet på skorsteinen, men også av hvor trykktett den er. Minste
anbefalte skorsteinslengde er 3,5 m, og egnet tverrsnitt er 150-200 cm²
(140-160 mm i diameter).
• En røykkanal som har skarpe bøyninger og er trukket horisontalt,
reduserer trekken i skorsteinen. Maksimal horisontal røykkanal er 1 meter,
forutsatt at den vertikale røykkanallengden er på minst 5 meter.
• Røykkanalen skal kunne feies i hele sin lengde, og feielukene skal være lett
tilgjengelige.
• Kontroller nøye at skorsteinen er tett, og at det ikke forekommer lekkasje
rundt feieluker og ved rørtilkoblinger, se side 31.
Tilførsel av forbrenningsluft
Når en ovn installeres i et rom, øker kravet til lufttilførsel til rommet. Luft
kan tilføres indirekte via en ventil i ytterveggen eller via en kanal utenfra
som kobles til stussen på ovnens underside. Mengden luft som går med til
forbrenning, er cirka 20 m3/t.
Tilkoblingsstussen til forbrenningsluften har en ytre diameter på 65 mm.
Hvis rørtrekket er lengre enn 1 meter, må rørdiameteren økes til 100 mm og
tilsvarende større veggventil velges.
I oppvarmede rom skal kanalen kondensisoleres med 30 mm mineralull
utstyrt med et fuktsperrende ytre lag. Ved gjennomføringen er det viktig å
tette rundt røret i veggen (eventuelt gulvet) med tetningsmasse.
Kondensisolert forbrenningsluftslange på 1 meter fås som tilbehør, se side
33.
Contura forbeholder seg retten til å endre angitte mål og beskrevet fremgangsmåte i denne
anvisningen uten særskilt varsel. Den aktuelle utgaven kan lastes ned fra www.contura.eu

NO
10
850
750
375
2100
D 345
E 310
85
200
Brennbart tak
A 795
B 700
C 350
65
45
80
30
375
140
Tilkobling til
forbrenningsluft Ø65
Ø150
Det skal være minst 1,4 meters
avstand foran ovnen til brennbare
bygningsdeler eller innredning.
Målskissene viser kun minste
tillatte installasjonsavstand for
peisovnen. Ved tilkobling til stål-
skorstein skal også skorsteinens
krav til sikkerhetsavstand følges.
Sikkerhetsavstanden fra et uiso-
lert skorsteinsrør til brennbare
bygningsdeler skal være minst
300 mm.

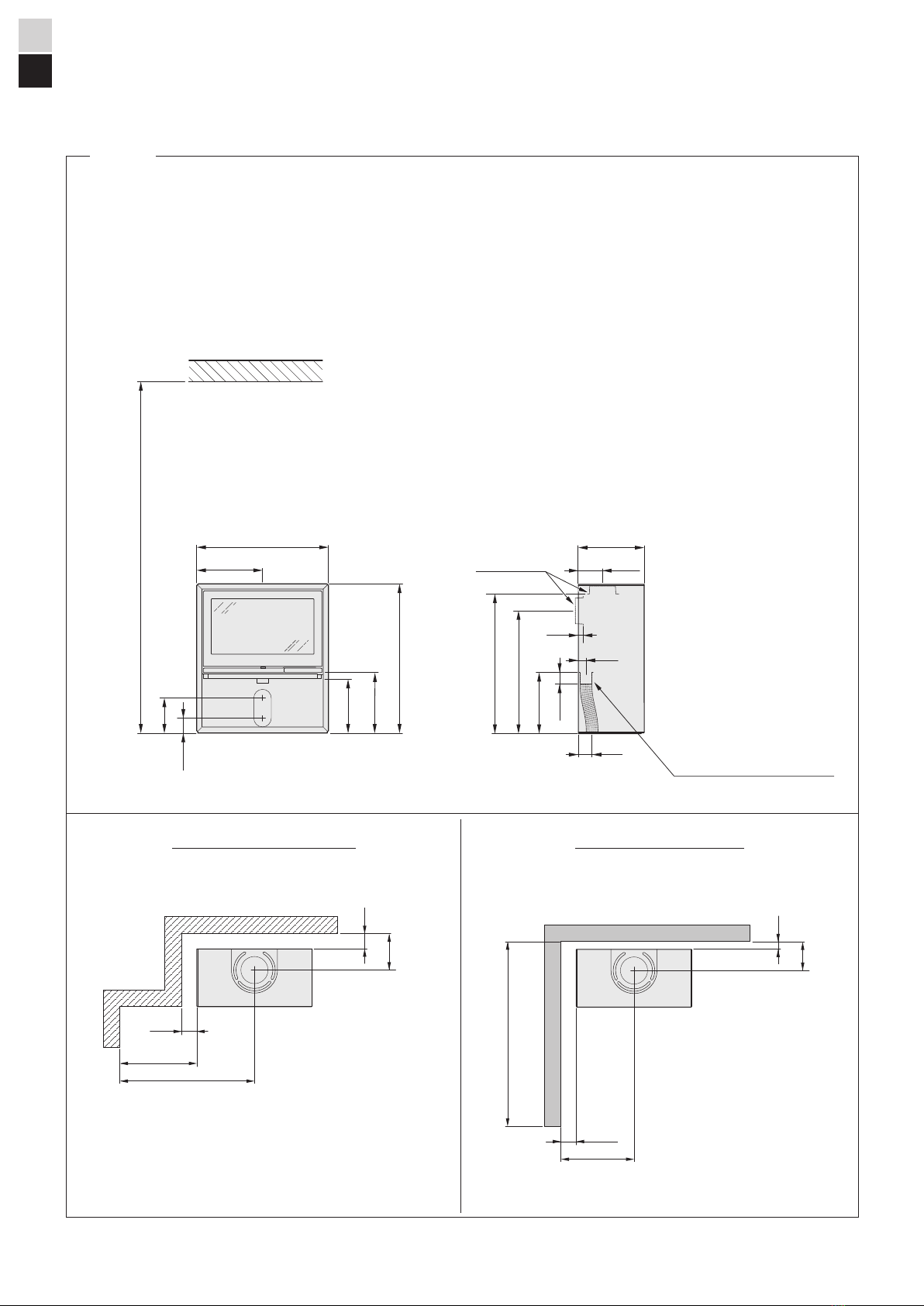

Installasjonsavstand
A = høyde fra gulv til
skorsteinstilkobling oppover
B = høyde fra gulv til c/c
skorsteinstilkobling bak
C = høyde fra gulv til stuss for
forbrenningsluft
D = høyde fra gulv til underkant dør
E = Høyde fra gulv til underkant av
stråleplate
** For å unngå misfarging på malt brannmur anbefaler vi samme sideavstand som til brennbar vegg.
INSTALLASJON MOT BRENNBAR VEGG INSTALLASJON MOT BRANNMUR
C310
190
50
475
1200
100**
Brannmur av tegl
eller betong
240
100
875
100
500
Brennbar vegg

NO
11
PRODUKT
Produkttype Peisovn fyrt med fast biobrensel
Typebetegnelse Contura 310 / 310G
Produksjonsnummer Se merkeskilt på peisovnen
Beregnet bruksområde Oppvarming av boliger
Brensel Ved
PRODUSENT
Navn NIBE AB / Contura
Adresse Box 134, Skulptörvägen 10
SE-285 23 Markaryd, Sverige
KONTROLL
Ifølge AVCP System 3
Europastandard EN 13240:2001/A2:2004/AC:2007
Testinstitutt Rein-Ruhr Feuerstätten Prüfstelle, NB 1625,
har utført kontroll av erklært ytelse og utstedt testrapport nr. RRF-40 17 4648
Ytelseserklæring i henhold til
forordning (EU) 305/2011
Nr. C310/C310G-CPR-170824
ERKLÆRT YTELSE
Viktige egenskaper Ytelse Harmonisert teknisk
spesifikasjon
Reaksjon ved brannpåvirkning NPD
Minste avstand til brennbart materiale Rygg: 100 mm
Side: 500 mm
Øvrige sikkerhetsavstander ifølge
installasjonsveiledningen
Fare for utfallende glør Ytelse EN 13240:2001/A2:2004/AC:2007
Utslipp fra forbrenningen CO 0,07 %
Overflatetemperaturer Ytelse
Rengjøringsmuligheter Ytelse
Bruddfasthet Ytelse
Utslipp av farlige stoff Ytelse
Nominell effekt 7 kW
Virkningsgrad 77 %
Røykgasstemperatur i tilkoblingsstuss ved
nominell effekt
369°C
Undertegnede har ansvar for produksjon og overensstemmelse med erklært ytelse.
Niklas Gunnarsson, Forretningsområdesjef NIBE STOVES
Markaryd den 1. september 2017

30
1
2
4
5
6
3
SE
FR
FI NL
DE
GB
IT
NO
DK

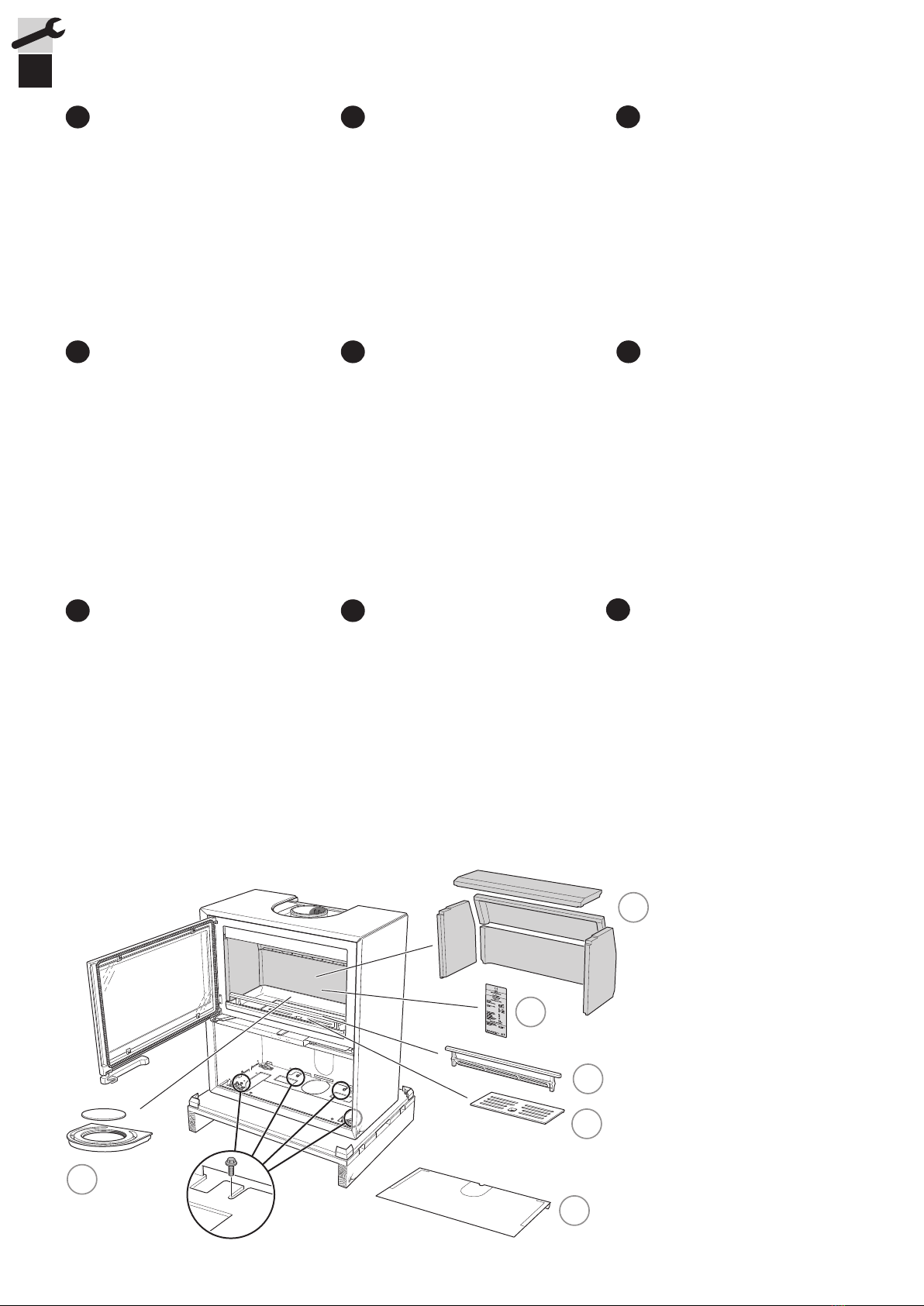

Montering
Om kaminen behöver läggas ned för att
förflyttas bör lösa delar demonteras.
Demontering av eldstadsbeklädnad beskrivs
i slutet av denna anvisning.
1 Eldstadsbeklädnad (Vermiculit)
2 Typskylt
3 Brasbegränsare
4 Roster
5 Inre bottenplåt
6 Varmluftsgaller
Vor der Montage
Wenn der Kaminofen in liegender
Position versetzt werden muss, sind lose
Komponenten zu demontieren. Demontage und
Brennraumauskleidung werden am Ende dieser
Anleitung beschrieben.
1 Feuerstättenauskleidung (Vermiculit)
2 Typenschild
3 Stehrost
4 Rost
5 Innere Bodenplatte
6 Warmluftgitter
Før montering
Hvis ovnen må legges ned for å flyttes,
bør løse deler demonteres. Demontering
av ildstedsbekledning er beskrevet til slutt
i denne veiledningen.
1 Brennplater og hvelv (Vermikulitt)
2 Typeskilt
3 Kubbestopper
4 Rist
5 Innvendig bunnplate
6 Varmluftsgitter
Avant de procéder au
montage
Les éléments non fixés devront être
retirés si le poêle doit être couché
pour être déplacé. Le démontage de
l’habillage est décrit à la fin des présentes
instructions.
1 Habillage du foyer (Vermiculite)
2 Plaque signalétique
3 Grille de retenue
4 Grille
5 Plaque de fond intérieure
6 Grille air chaud
Prior to installation
If the stove needs to be laid down for it
to be moved, loose components should be
removed. A description of how to remove
hearth cladding can be found at the end
of these instructions.
1 Fire bricks (Vermiculite)
2 Type plate
3 Fire bars
4 Grate
5 Inner bottom panel
6 Hot air grille
Før opstilling
Hvis brændeovnen skal lægges ned for
at blive flyttet, bør løsdele afmonteres.
Afmontering af ovnbeklædning beskrives
i slutningen af denne vejledning.
1 Ovnbeklædning (Vermiculite)
2 Typeskilt
3 Brændeholder
4 Rist
5 Indre bundplade
6 Varmluftsgitter
Ennen asennusta
Jos takka pitää siirtää kyljellään, irto-osat
pitää irrottaa. Palotilaverhouksen irrotus
kuvataan ohjeen lopussa.
1 Tulipesän verhous (vermikuliitti)
2 Tyyppikilpi
3 Suojareunus
4 Arina
5 Sisempi pohjapelti
6 Lämminilmaritilä
Prima del montaggio
Se è necessario smontare l’inserto per
spostarlo, rimuovere prima i componenti
liberi. L’operazione di smontaggio è descritta
alla fine delle presenti istruzioni.
1 Rivestimento interno del focolare
(vermiculite)
2 Targhetta identificativa
3 Griglia ferma-legna
4 Griglia
5 Piastra di fondo interna
6 Griglia di ventilazione
Voorafgaand aan montage
Als de kachel liggend moet worden
verplaatst, moeten losse onderdelen worden
gedemonteerd. Aan het eind van deze
instructies vindt u een beschrijving van de
demontage van de haardbekleding.
1 Haardbekleding (vermiculiet)
2 Typeplaatje
3 Houtvanger
4 Rooster
5 Bodemplaat binnenzijde
6 Heteluchtrooster

31
Ø ca 180 mm
Ø ca 180 mm
2
1
4
3
SE
DE
NO
FR
GB
DK
FI
IT
NL

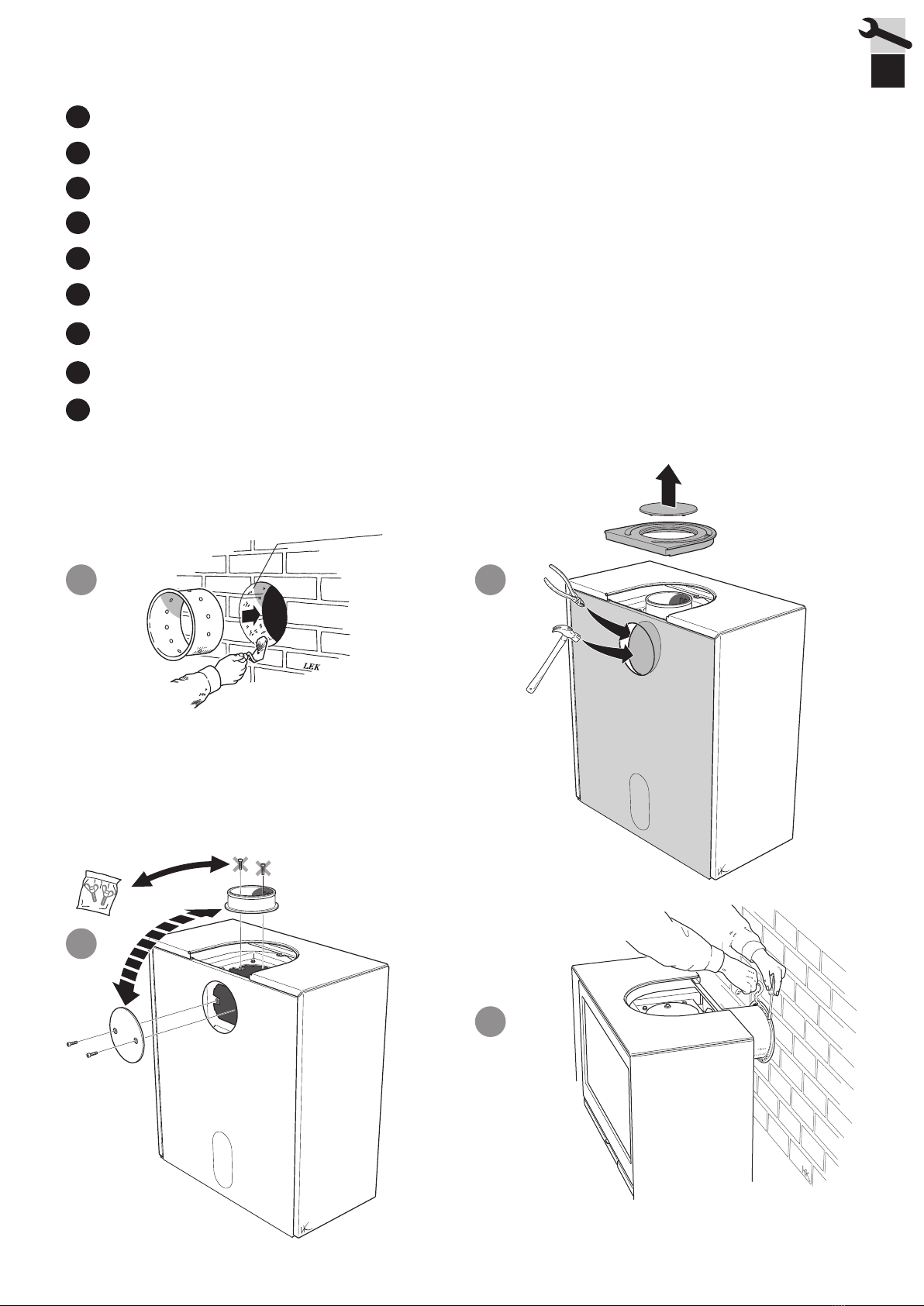

Bakåtanslutning till murad skorsten
Rückseitiger Anschluss an einen gemauerten Schornstein
Bakmontering til murt skorstein
Raccordement par l’arrière à une cheminée de maçonnerie
Rear connection to a masonry chimney
Tilslutning bagud til muret skorsten
Liitäntä taaksepäin muurattuun savupiippuun
Collegamento alla canna fumaria in muratura dal retro della stufa
Achterwaartse aansluiting op een gemetselde schoorsteen

32
SE
DE
NO
FR
GB
DK
FI
IT
NL
Toppanslutning till skorsten
Varmluftsgallret måste vara monterat innan
skorstenen toppansluts.
Oberseitiger Anschluss an den Schornstein
Das Warmluftgitter muss montiert sein, bevor ein
Schornsteinanschluss an der Oberseite erfolgt.
Toppmontering til skorstein
Varmluftsgitteret må være montert før skorsteinen
topptilkobles.
Raccordement par le haut
Monter la grille d’air chaud avant le raccordement à la
cheminée par le haut.
Top connection to the chimney
The hot air grille must be installed before chimney
top connection.
Toptilslutning til skorsten
Varmluftristen skal være monteret, før
skorstenen toptilsluttes.
Liitäntä ylöspäin savupiippuun
Lämminilmaritilä pitää asentaa ennen savupiipun
liitäntää ylöspäin.
Collegamento alla canna fumaria dal piano della stufa
Prima di collegare la canna fumaria al piano della stufa, assicurarsi
che la griglia dell'aria calda sia montata.
Bovenaansluiting op een schoorsteen
Het heteluchtrooster moet zijn gemonteerd, voordat de
schoorsteen op de bovenaansluiting wordt aangesloten.

33
HK HK
65 mm
1 2
HK
65 mm
HK
65 mm
3 4
SE
DE
NO
FR
GB
DK
FI
IT
NL
Tilluft
Zuluft
Tilluft
Arrivée d’air
Supply
Forbrændingsluft
Tuloilma
Alimentazione dell’aria
Toevoerlucht

34

35
1
3
2
2
1
SE
DE
NO
FR
GB
DK
FI
IT
NL

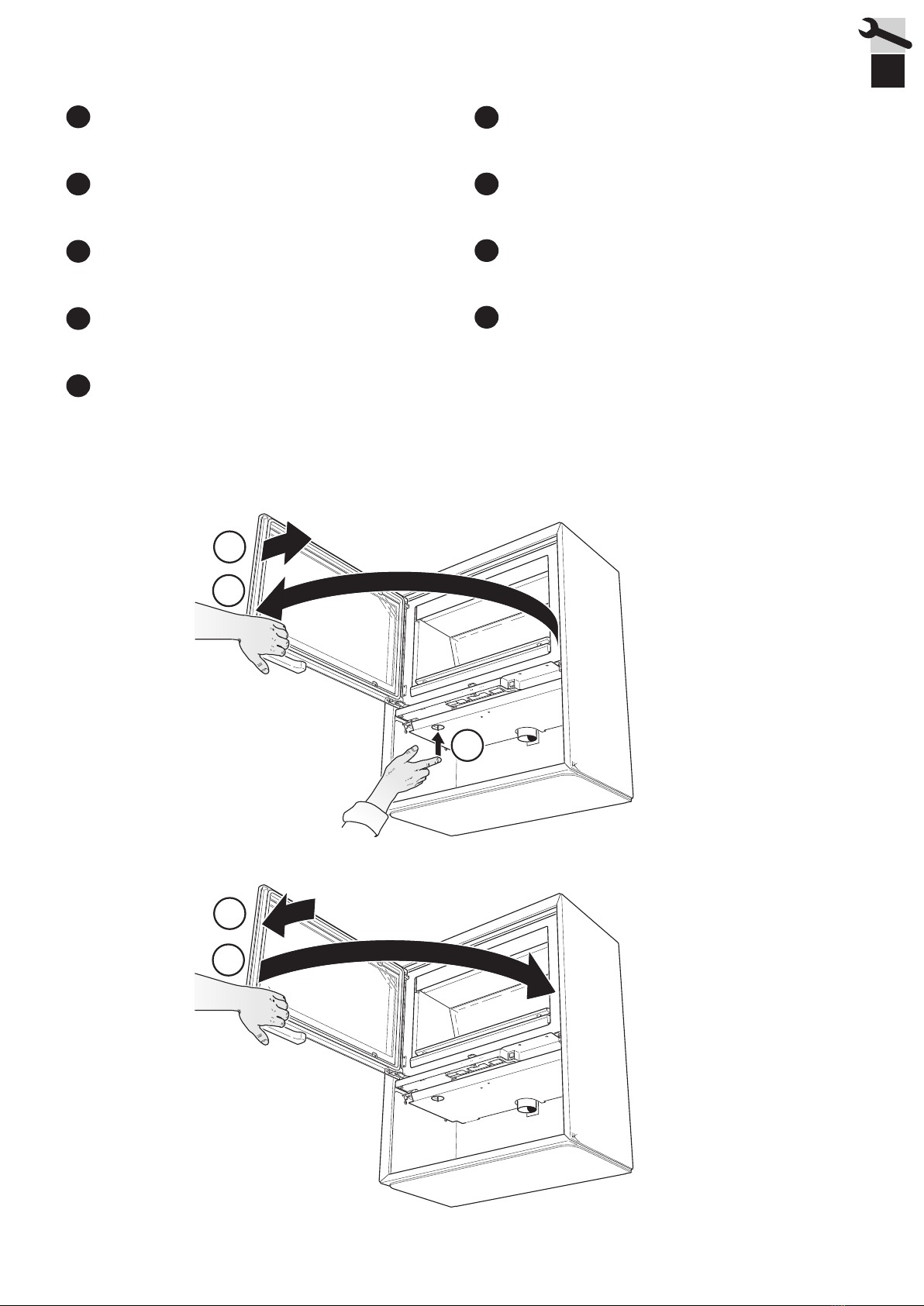

Luckan kan spärras i öppet läge, med hjälp av tryckknappen på
kaminens undersida.
Uppställning av luckan
Mithilfe der Taste an der Kaminofenunterseite kann die Tür in ihrer
geöffneten Stellung arretiert werden.
Låsing av døren i åpen posisjon
Døren kan låses i åpen posisjon ved hjelp av knappen
på undersiden av ovnen.
Mise en place de la porte
La porte peut être verrouillée en position ouverte, à l’aide du
bouton-poussoir sur le dessous du poêle.
The door can be held in the open position using the push button on
the underside of the stove.
Installation of the door
Spærring af lågen
Lågen kan spærres i åben position ved hjælp af trykknappen
under brændeovnen.
Luukun asennus
Luukku voidaan lukita avattuun asentoon takan alapuolella
olevalla painonapilla.
Lo sportello può essere bloccato in posizione aperta con un pulsante
posto sotto la camera di combustione.
Bloccaggio dello sportello
Het luik kan in geopende stand worden vergrendeld met
behulp van de drukknop aan de onderkant van de kachel.
Plaatsen van het luik
Aufstellung der Tür

36
43
1 2
SE
DE
NO
FR
GB
DK
FI
IT
NL

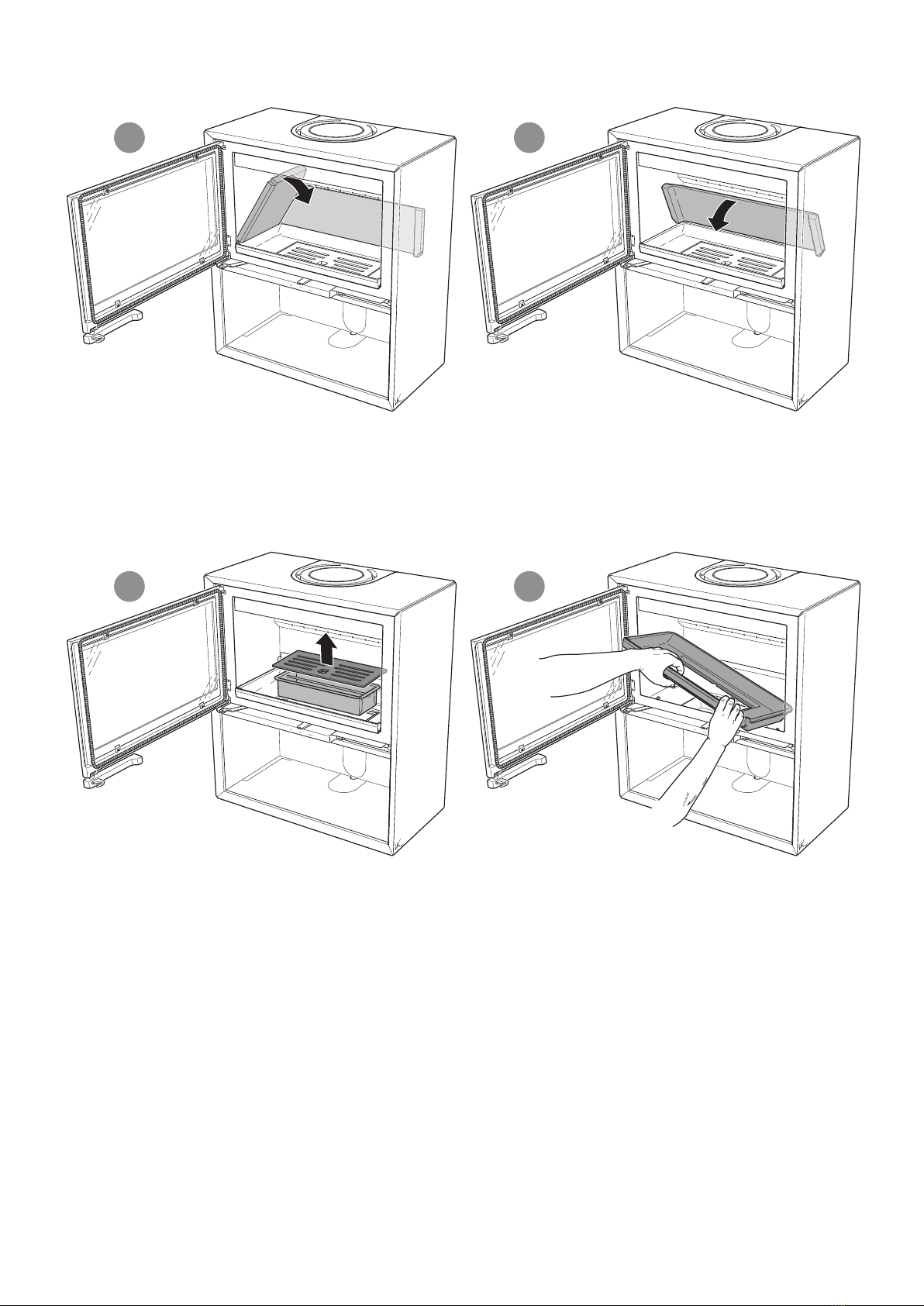

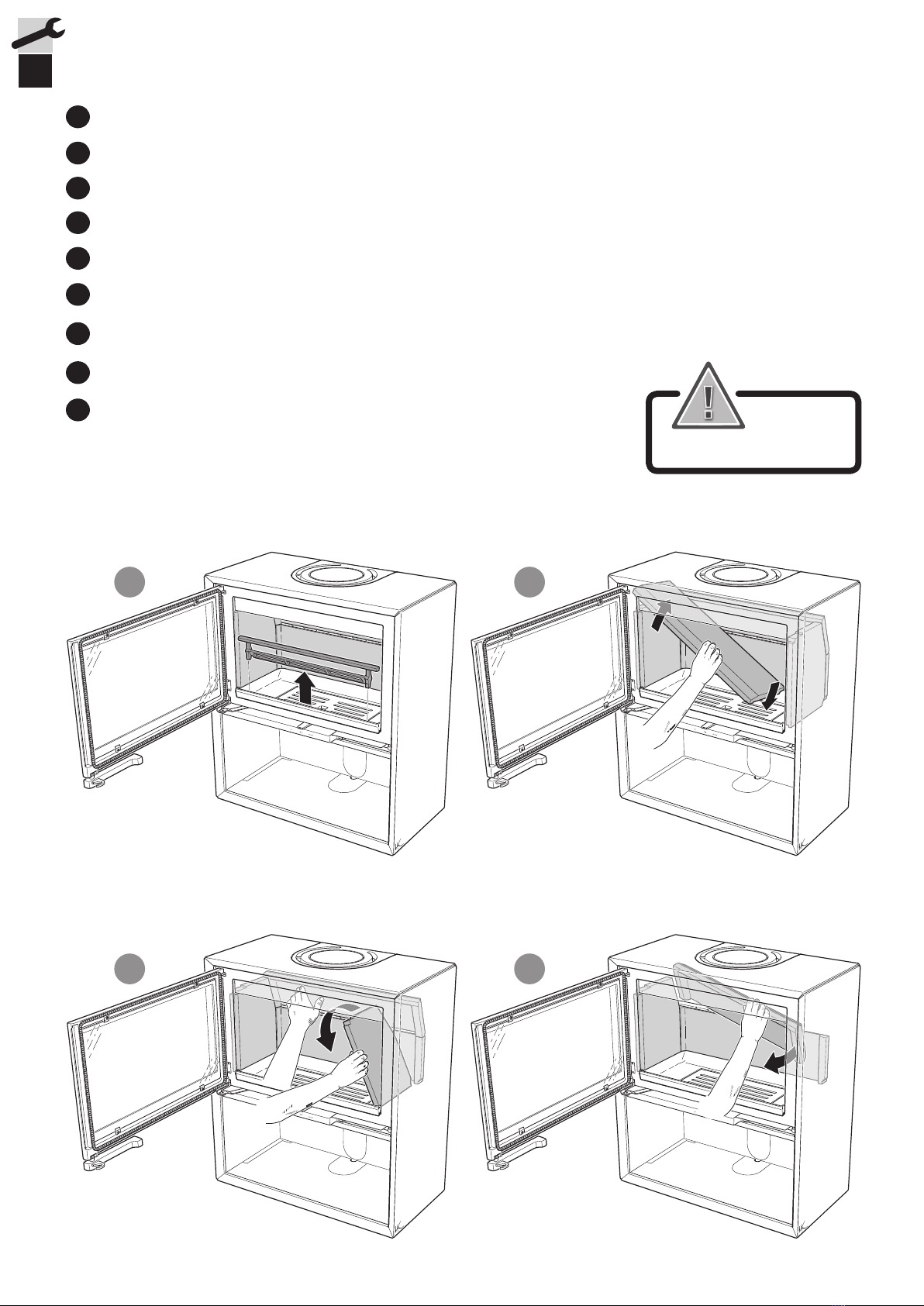

Demontera eldstadsbeklädnaden (Vermiculit)
So demontieren Sie die Brennraumauskleidung (Vermiculit)
Slik demonterer du ildstedsbekledningen (Vermikulitt)
Voici comment démonter l’habillage du foyer (Vermiculite)
How to remove the hearth surround (Vermiculite)
Sådan afmonterer du ovnbeklædningen (Vermiculite)
Näin irrotat tulipesän verhouksen (vermikuliitti)
Come smontare il rivestimento del focolare (vermiculite)
Zo demonteert u de kachelbekleding (vermiculiet)
Handle with care!
!

87
5 6

38

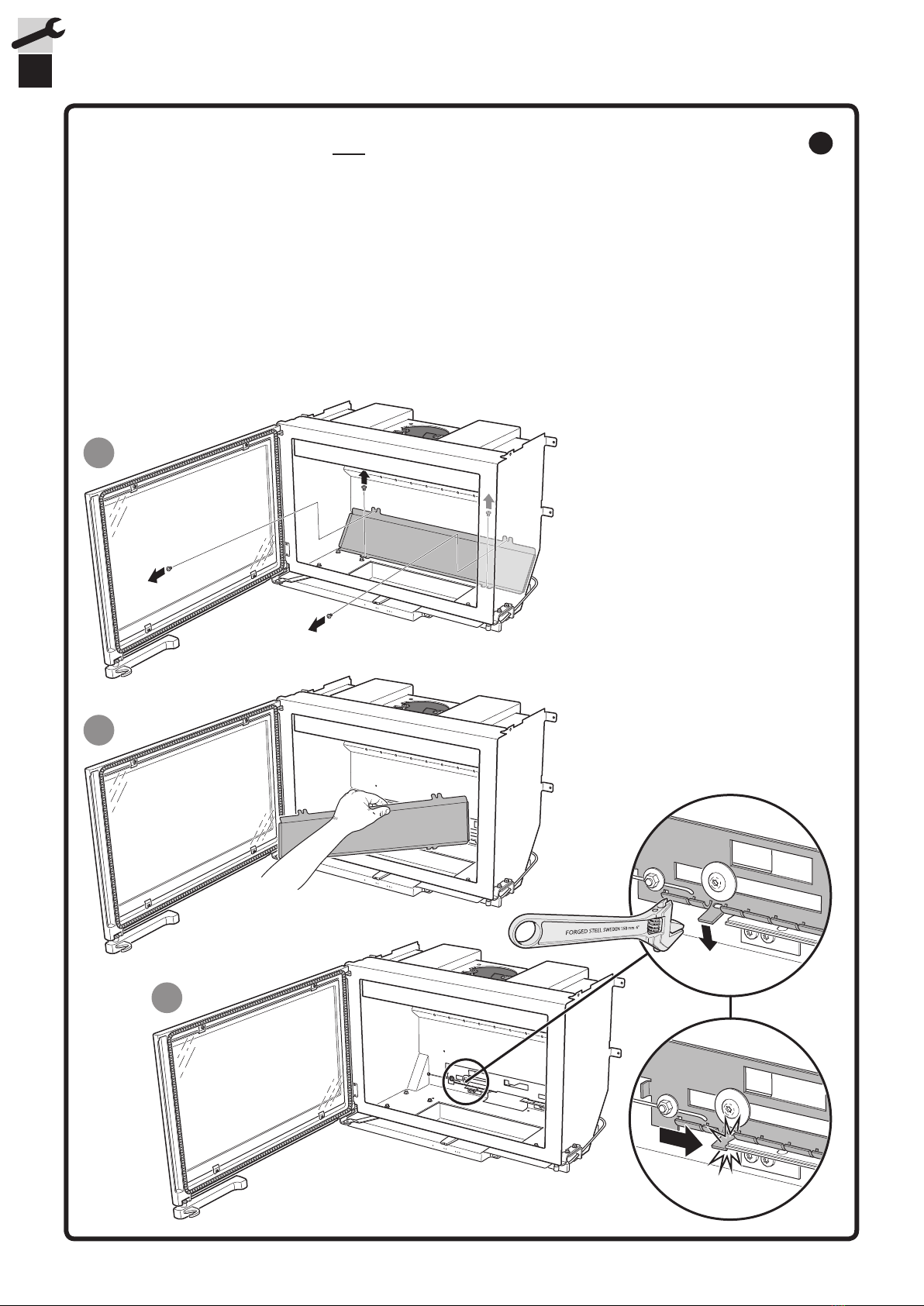

Damper Blocker for C310, C320 and C330
1
2
3
For installation in the UK and in smoke control areas
Contura 310, 320 and 330, 7 kW woodburning stoves has been
recommended as suitable for use in smoke control areas. This
when burning wood logs and operated in accordance with these
instructions and when fitted with a permanent stop to prevent clo-
sure of the air control unit beyond 31% open position.
Mandatory for smoke control areas
The permanent stop must be installed if the appliance is to be
used in a smoke control area, this stop must not be removed in
smoke control areas, otherwise an offence will be committed if
the appliance is used without the permanent stop in place.
GB

811303 IAV SE-EX C310-2
2018-01-09
NIBE AB · Box 134 · 285 23 Markaryd · Sweden
www.contura.eu
