Nibe Contura Style 896G User manual

896 Style
896G Style
contura.eu

SE
FR
FI
DE
GB
IT
NO
DK
NL
Fakta 3
Installationsavstånd 4
Prestandadeklaration 5
EU-försäkran om överrenskommelse 6
Montering 39
Tiedot 27
Asennusetäisyys 28
Suoritustasoilmoitus 29
EU-vaatimustenmukaisuusvakuutus 30
Asennus 39
Données Techniques 15
Distances d’installation 16
Déclaration des performance 17
Déclaration de conformité UE 18
Montage 39
Fakta 11
Installasjonsavstand 12
Ytelseserklæring 13
EU-samsvarserklæring 14
Montering 39
Fakta 23
Installationsafstand 24
Præstationserklæring 25
EU-overensstemmelserklæring 26
Montering 39
Gegevens 35
Installatieafstand 36
Prestatieverklaring 37
EU-conformiteitsverklaring 38
Monteren 39
Fakten 7
Installationsabstände 8
Leistungsdeklaration 9
EU-Konformitätserklärun 10
Montage 39
Facts 19
Installation distances 20
Declaration of performance 21
EU Declaration of Conformity 22
Assembly 39
Dati Tecnici 31
Distanze di sicurrezza 32
Dichiarazione di prestazione 33
Dichiarazione di Conformità UE 34
Montaggio 39

FI
27
!
Contura pidättää oikeudet tehdä muutoksia tässä ohjeessa annettuihin mittoihin ja
menettelyohjeisiin ilman eri ilmoitusta. Uusimman version voi ladata osoitteesta www.contura.eu
3-7 kW 1260 mm 465 mm 365 mm 87 kg
Asennus kannattaa teettää
ammattilaisella
Tässä ohjeessa selostetaan takkojen
asennus. Takan toiminnan ja turvallisuuden
varmistamiseksi suosittelemme, että takan
asennus annetaan ammattilaisen tehtäväksi.
Ota yhteys jälleenmyyjiimme, jotka voivat
suositella sopivia asentajia.
Toimenpidelupa
Nämä ohjeet saattavat olla ristiriidassa
Suomen rakentamismääräysten kanssa.
Katso täydentävät ohjeet tai kysy paikalliselta
rakennusvalvontaviranomaiselta neuvoa
rakentamismääräyksiä koskevissa asioissa.
Tulisijan asentamiseen ja liittämiseen hormiin
on haettava toimenpidelupa paikallisilta
rakennusviranomaisilta.
Talon omistaja on itse vastuussa
turvavaatimusten täyttämisestä ja asennuksen
tarkastuttamisesta alan asiantuntijalla.
Asennuksesta on ilmoitettava nuohoojalle,
koska nuohoustarve muuttuu.
Kantava alusta
Varmista, että lattia kestää asennettavan
takan ja savupiipun painon. Tavallisesti takka
ja savupiippu voidaan asentaa omakotitalon
puulattiarakenteen päälle, mikäli kokonaispaino
on korkeintaan 400 kg.
Eduslaatta
Tulenarka lattia on suojattava eduslaatalla,
koska takkaluukusta saattaa lennähtää
hehkuvia kekäleitä. Sen tulee ulottua 400 mm
takan etupuolelle ja 100 mm takan molemmille
sivuille tai 200 mm aukon kummallakin
puolella. Eduslaatta voi olla luonnonkiveä,
betonia, peltiä tai lasia. Näihin malleihin on
saatavana lisävarusteena lasista valmistettuja
eduslaattoja.
Asennuksen lopputarkastus
Ennen takan käyttöönottoa asennus pitää
tarkastuttaa valtuutetulla nuohoojamestarilla.
Lue myös tarkoin erilliset lämmitysohjeet
ennen kuin alat käyttää takkaa.
Nimellisteho 5 kW
Hyötysuhde 81 %
Savukaasujen lämpötila
liitännässä nimellisteholla 309°C
Savukaasumassavirta 4,3 g/s
Hyväksytty seuraavien mukaan:
Eurooppalainen standardi EN-13240
NS 3059 (Norja)
BImSchV.2 (Saksa)
Art. 15a B-VG (Itävalta)
Clean Air Act. (UK)
Takka lämpenee erittäin kuumaksi
Jotkut takan pinnat kuumenevat lämmityksen
aikana ja niiden koskettaminen saattaa
aiheuttaa palovammoja. Muista myös luukun
lasin voimakas lämpösäteily. Tulenaran
materiaalin sijoittaminen ilmoitettua
turvaetäisyyttä lähemmäksi saattaa
aiheuttaa tulipalon. Kytevä palaminen voi
aikaansaada nopean kaasupalon sekä aine- ja
henkilövahinkoja.
Liitäntä savupiippuun
• Takka pitää liittää savupiippuun, joka on mitoitettu vähintään 400 °C
savukaasulämpötilalle.
• Liittimen ulkohalkaisija on 150 mm.
• Tavanomaisen käytön aikana savupiipun vedon tulisi olla 20-25 Pa
liitännän lähellä. Vetoon vaikuttavat etupäässä savupiipun pituus ja
halkaisija, mutta myös sen tiiviys. Savupiipun on oltava vähintään 3,5 m
pitkä ja sopiva poikkileikkausala on 150–200 cm² (läpimitta 140–160 mm).
• Vaakasuuntainen ja mutkitteleva savukanava huonontaa vetoa.
Savukanavan vaakaosuus saa olla enintään 1 m pituinen edellyttäen, että
pystysuuntainen osa on vähintään 5 m pitkä.
• Koko savukanava on pystyttävä nuohoamaan ja nokiluukkujen on oltava
helposti avattavissa.
• Tarkasta, että hormi on tiivis ja ettei nokiluukuissa ja putkiliitännöissä ole
vuotokohtia, katso sivu 40.
• Takan saa liittää jaettuun savukanavaan.
Palamisilman tuominen
Takka suurentaa huoneen tuloilmatarvetta. Ilma voidaan tuoda epäsuorasti
ulkoseinässä olevan venttiilin kautta tai ulkoa tulevan kanavan kautta, joka
liitetään takan alasivulla olevaan liittimeen. Palamisilman kulutus on noin 15
m3/h.
Tavanomaisen käytön aikana savupiipun vedon tulisi olla 20-25 Pa liitännän
lähellä. Yli 1 metrin mittaisen putken halkaisijan on oltava 100 mm ja samalla
on valittava vastaavasti suurempi seinäventtiili.
Lämpimissä tiloissa oleva kanava on kondenssieristettävä 30 mm:n
vuorivillalla, jonka ulkopintaan asennetaan kosteussulku. Läpivienneissä
putken ja seinän (tai lattian) välinen sauma on tiivistettävä tiivistysmassalla.
Lisävarusteena on saatavana 1 metrin mittainen kosteudelta eristetty
palamisilmaletku, katso sivu 42.
Tiedot

FI
28
!
Luukun ja tulenaran rakenneosan
tai sisustuksen välisen etäisyyden
on oltava vähintään 1,1 m.
Mittapiirroksissa näkyvät vain
takan pienimmät sallitut asennu-
setäisyydet. Terässavupiippuun
liitettäessä pitää ottaa huomioon
myös savupiipun turvaetäisyys-
vaatimukset. Minimietäisyys
eristämättömästä putkesta
tulenarkaan rakenneosaan on
300 mm.
Suojaetäisyys
A = korkeus lattiasta kannen
savupiippuliitäntään
B = korkeus lattiasta taakse lähtevän
savupiippuliitännän keskelle
C = korkeus lattiasta
tuloilmaliitäntään
D = korkeus lattiasta luukun
alareunaan
E = minimietäisyys kaltevaan kattoon
savupiipun keskellä
Irrallinen lasinen
eduslaatta (lisävaruste)
nostaa liitäntäkorkeutta
savupiippuun 10 mm:llä.
Sallittu alue
tulenaralle
rakenneosalle
ASENNUS TULENARKAA SEINÄÄ VASTEN ASENNUS PALOMUURIA VASTEN
* Jos takka asennetaan esim. lasista valmistetulle eduslevylle (lisävaruste), korkeus lattiasta pienenee eduslaatan paksuuden verran. Irrallinen lasinen eduslevy suurentaa liitäntäkorkeutta
hormiin 10 mm:llä.
** Maalattujen seinien värjäytymisen välttämiseksi suosittelemme samoja suojaetäisyyksiä kuin tulenarkaan seinään.
C896 / C896G Style
465
1260
2100
93
192
D 354
Tulenarka katto
365
183
A 1005*
113
B 916*
46
C 370
Ø150
Tuloilmaliitäntä Ø67
200
432
663
200
797
Tulenarka seinä
283
515
750
750
50
50
585
Palomuuri
432**
700
1000
233
50
200**
Palomuuri
732
500
400
400
283
100
Tulenarka seinä
2100
E 630
100

FI
29
TUOTE
Tuotetyyppi Puulämmitteinen takka
Tyyppimerkintä Contura 896
Käyttötarkoitus Asuintilojen lämmitys
Polttoaine Puu
VALMISTAJA
Nimi NIBE AB / Contura
Osoite Box 134, Skulptörvägen 10
SE-285 23 Markaryd, Ruotsi
SERTIFIOINTI
AVCP-menettely Järjestelmä 3
Eurostandardi EN 13240:2001 / A2:2004 / AC:2007
Ilmoitettu elin Danish Technological Institute, NB 1235
Suoritustasoilmoitus asetuksen
(EU) 305/2011 mukaan
ILMOITETTU SUORITUSTASO
PERUSOMINAISUUDET SUORITUSTASO YHDENMUKAISTETUT TEKNISET
ERITELMÄT
Palonkestävyys Hyväksytty
Palotekninen luokka A1
Suojaetäisyys palavaan materiaaliin Takapuoli: 100 mm
Sivu: 500 mm
Katto: 840 mm
Etupuoli: 1100 mm
Lattia: 0 mm
Nurkka: 200 mm
Palovaara ulos putoavan palavan polttoaineen
vuoksi
Hyväksytty EN 13240:2001 / A2:2004 / AC:2007
Puhdistettavuus Hyväksytty
Palamispäästöt CO: 0,11%
Pintalämpötilat Hyväksytty
Kahvan lämpötila Hyväksytty
Mekaaninen lujuus Hyväksytty
Polttopuiden säilytystilan lämpötila Hyväksytty
Nimellisteho 5,0 kW
Hyötysuhde 81,0%
Savukaasujen lämpötila nimellisteholla 259°C
Savukaasujen enimmäislämpötila 342°C
Allekirjoittanut vastaa tuotannosta ja ilmoitetun suoritustason noudattamisesta.
Niklas Gunnarsson, Liiketoimintoalueen päällikkö NIBE STOVES
Markaryd torstai 19. joulukuu 2019
Nr. C896-CPR-191219

FI
30
EU-vaatimustenmukaisuusvakuutus
Valmistaja NIBE AB / Contura
Osoite Box 134, Skulptörvägen 10
285 23 Markaryd, Ruotsi
Sähköposti [email protected]
Verkkosivusto www.contura.eu
Puhelinnumero [phone]
TÄMÄ VAATIMUSTENMUKAISUUSVAKUUTUS ON ANNETTU YKSINOMAISELLA VASTUULLAMME SEURAAVILLE TUOTTEILLE:
Kauppanimi Contura 800 Style-sarja: 810 (W) / 820T / 856 (T/W) / 870 / 886 / 890 (T) / 896
Tuotetunniste www.contura.eu
EDELLÄ KUVATTU VAKUUTUKSEN KOHDE ON
ASIAA KOSKEVAN UNIONIN YHDENMUKAISTAMISLAIN-
SÄÄDÄNNÖN MUKAINEN, ASIAA KOSKEVIEN YHDENMUKAISTETTUJEN STANDARDIEN MUKAINEN:
DIR 2009/125/EC EN 13240:2001/A2:2004/AC:2007
REG (EU) 2015/1185 CEN/TS 15883:2010
REG (EU) 2015/1186
REG (EU) 2017/1369
REG (EU) 305/2011
TEKNINEN DOKUMENTAATIO
Epäsuora lämmitys: Ei
Suora lämmöntuotto: 5,0 kW
Energiatehokkuusindeksi (EEI): 107,5
Testiraportti 300-ELAB-2412-EN, NB 1235
OMINAISUUDET KÄYTETTÄESSÄ ENSISIJAISTA POLTTOAINETTA
KOHTA SYMBOLI ARVO YKSIKKÖ KOHTA SYMBOLI ARVO YKSIKKÖ
LÄMMITYSTEHO HYÖTYSUHDE, JOKA PERUSTUU ALEMPAAN LÄMPÖARVOON (NCV)
Nimellinen lämmitysteho: Pnom 5,0 kW Hyötysuhde nimellislämmitys-
teholla η th,nom 81,0 %
SÄHKÖNKULUTUS LÄMMÖNTUOTON TYYPPI / HUONELÄMPÖTILAN SÄÄTÖ
Nimellislämmitysteholla elmax -kW Yksitasoinen lämmöntuotto, ei huonelämpötilan säätöä Kyllä
Alimmalla lämmitysteholla elmin -kW Kaksi tai useampia manuaalisia tasoja, ei huonelämpötilan säätöä Ei
Valmiustilassa elSB -kW Mekaanisella termostaatilla huonelämpötilan säätöön Ei
Elektronisella huonelämpötilan säädöllä Ei
Elektronisella huonelämpötilan säädöllä ja päiväajastimella Ei
Elektronisella huonelämpötilan säädöllä ja viikkoajastimella Ei
MUUT OHJAUSVAIHTOEHDOT
Huonelämpötilan säätö, läsnäolotunnistuksella Ei
Huonelämpötilan säätö, avoimen ikkunan tunnistuksella Ei
Etäisyysohjausvaihtoehdolla
Kokoonpanoa, asennusta tai huoltoa koskevat
erityiset varotoimenpiteet.
Palosuojausta ja turvaetäisyyksiä palaviin rakennusmateriaaleihin on noudatettava kaikissa olosuhteissa.
Riittävä palamisilman saanti on aina varmistettava. Poistoilmajärjestelmät voivat häiritä palamisilman syöttöä.
POLTTOAINE SUOSITELTAVA
POLTTOAINE MUU SOPIVA POLTTOAINE η S (%)
PÄÄSTÖT NIMELLISLÄMMITYSTEHOLLA
PM OGC CO NOx
mg/ Nm3 (13 % O2)
Puuklapit, joiden kosteuspitoisuus on ≤ 25 % Kyllä Ei 71,0 <40 <120 <1500 <200
Pelletit/briketit, joiden kosteuspitoisuus on<12 % Ei Kyllä 71,0 <40 <120 <1500 <200
Muu puubiomassa Ei Ei
Muu kuin puubiomassa Ei Ei
Antrasiitti ja kuiva höyryhiili Ei Ei
Kova koksi Ei Ei
Matalalämpöinen koksi Ei Ei
Bitumihiili Ei Ei
Ruskohiilibriketit Ei Ei
Turvebriketit Ei Ei
Fossiilisten polttoaineiden seosbriketit Ei Ei
Muu fossiilinen polttoaine Ei Ei
Biomassan ja fossiilisten polttoaineiden seosbriketit Ei Ei
Muu biomassan ja kiinteän polttoaineen sekoitus Ei Ei
Allekirjoittanut vastaa valmistuksesta ja suoritustasoilmoituksen mukaisuudesta.
Niklas Gunnarsson, Business area manager NIBE STOVES
Markaryd, 1. tammikuuta 2022

39
1
2
5
4
3
SE
FR
FI NL
DE
GB
IT
NO
DK

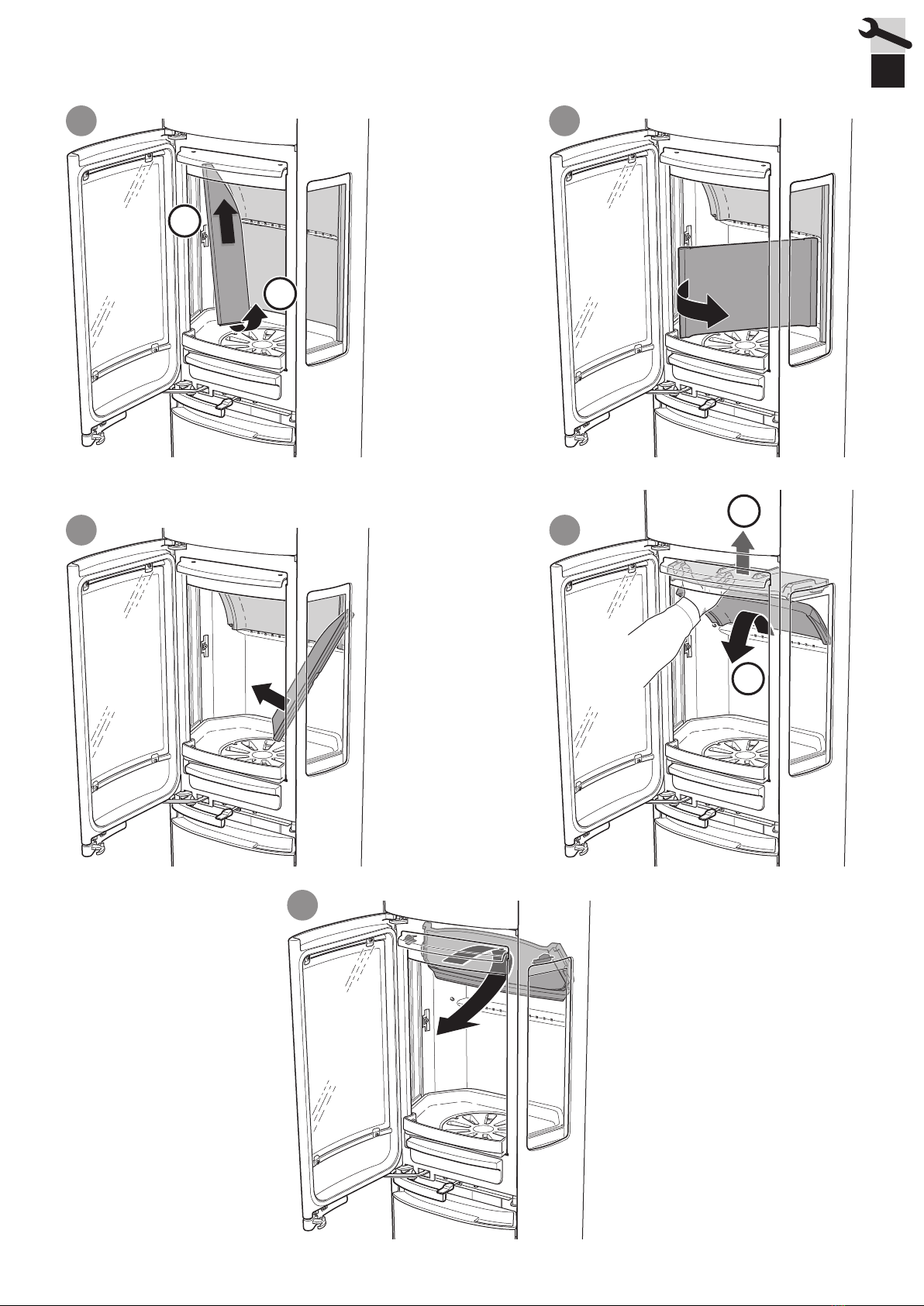

Montering
Om insatsen behöver läggas ned för att
förflyttas bör lösa delar demonteras.
Demontering av eldstadsbeklädnad
beskrivs i slutet av denna anvisning.
1 Galler
2 Rostertallrik
3 Eldstadsbeklädnad (Vermiculit)
4 Typskylt
5 Brasbegränsare
Vor der Montage
Wenn der Einsatz in liegender Position
versetzt werden muss, sind lose Komponenten
zu demontieren. Die Demontage der
Brennraumauskleidung wird am Ende dieser
Anleitung beschrieben.
1 Gitter
2 Rostteller
3 Brennraumauskleidung (Vermiculit)
4 Typenschild
5 Stehrost
Før montering
Hvis innsatsen må legges ned for å flyttes,
bør løse deler demonteres. Demontering
av brennplater og hvelv er beskrevet mot
slutten av denne veiledningen.
1 Gitter
2 Rist
3 Brennplater og hvelv (vermikulitt)
4 Typeskilt
5 Kubbestopper
Avant de procéder au
montage
Les éléments non fixés devront être
déposés si l’insert doit être couché
pour être déplacé. Le démontage de
l’habillage du foyer est décrite à la fin de
ce document.
1 Grille
2 Grille de décendrage
3 Habillage du foyer (Vermiculite).
4 Plaque signalétique
5 Pare-bûches
Prior to installation
If the insert needs to be put down to
be moved, loose components should
be removed. Removal of the hearth
cladding is described at the end of these
installation instructions.
1 Grille
2 Grate disc
3 Hearth cladding (Vermiculite)
4 Type plate
5 Fire bars
Før opstilling
Hvis indsatsen skal lægges ned for at
blive flyttet, bør løsdele afmonteres.
Afmontering af ovnbeklædning beskrives
i slutningen af denne vejledning.
1 Gitter
2 Rund askerist
3 Ovnbeklædning (Vermiculite)
4 Typeskilt
5 Brændeholder
Ennen asennusta
Jos tulipesä pitää siirtää kyljellään, irto-
osat pitää irrottaa. Tulipesän verhoilun
irrotus kuvataan ohjeen lopussa.
1 Säleikkö
2 Ruostumaton teräslautanen
3 Tulipesän verhous (vermikuliitti)
4 Tyyppikilpi
5 Suojareunus
Prima del montaggio
Se è necessario smontare l’inserto per
spostarlo, rimuovere prima i componenti
liberi. La procedura di smontaggio del
rivestimento del focolare è descritta alla fine
delle presenti istruzioni.
1 Griglia
2 Griglia del braciere
3 Rivestimento interno del focolare
(vermiculite).
4 Etichetta prodotto
5 Fermalegna
Voorafgaand aan
montage
Als de inzet liggend moet worden verplaatst,
moeten losse onderdelen worden
gedemonteerd. De demontage van de
haardbekleding wordt beschreven aan het
eind van deze instructies.
1 Rooster
2 Roosterschijf
3 Haardbekleding (vermiculiet)
4 Typeplaatje
5 Houtvanger

40
Ø ca 180 mm
Ø ca 180 mm
3
2
1
5
4
50
SE
DE
NO
FR
GB
DK
FI
IT
NL
Bakåtanslutning till skorsten
Rückseitiger Anschluss an einen Schornstein
Bakmontering til skorstein
Raccordement par l’arrière à la cheminée
Rear connection to chimney
Tilslutning bagud til skorsten
Liitäntä taaksepäin savupiippuun
Collegamento alla canna fumaria dal retro della stufa
Achterwaartse aansluiting op een schoorsteen

41
15-20 mm
SE
DE
NO
FR
GB
DK
FI
IT
NL
Toppanslutning till skorsten
Varmluftsgallret måste vara monterat innan skorstenen toppansluts.
Oberseitiger Anschluss an den Schornstein
Das Warmluftgitter muss montiert sein, bevor ein
Schornsteinanschluss an der Oberseite erfolgt.
Toppmontering til skorstein
Varmluftsgitteret må være montert før skorsteinen topptilkobles.
Raccordement par le haut
Monter la grille d’air chaud avant le raccordement à la cheminée par
le haut.
Top connection to the chimney
The hot air grille must be installed before chimney top connection.
Toptilslutning til skorsten
Varmluftristen skal være monteret, før skorstenen toptilsluttes.
Liitäntä ylöspäin savupiippuun
Lämminilmaritilä pitää asentaa ennen savupiipun liitäntää ylöspäin.
Collegamento alla canna fumaria dal piano
della stufa
Prima di collegare la canna fumaria al piano della stufa, assicurarsi
che la griglia dell’aria calda sia montata.
Bovenaansluiting op een schoorsteen
Het heteluchtrooster moet zijn gemonteerd, voordat de schoorsteen
op de bovenaansluiting wordt aangesloten.
Toppanslutning till isolerad skorsten
Spalt Min 15 mm, Max 20 mm.
Oberer Anschluss an isoliertem Schornstein
Spalt: mind. 15 mm, max. 20 mm.
Toppmontering til isolert skorstein
Spalte min. 15 mm, maks. 20 mm.
Raccordement par le haut à une cheminé isolée
Espace min.15 mm, min. 20 mm.
Top connection for insulated chimney
Gap Min. 15 mm, Max. 20 mm.
Toptilslutning til isoleret skorsten
Spalte min. 15 mm, maks. 20 mm.
Liitäntä ylöspäin eristettyyn savupiippuun
Rako min 15 mm, maks 20 mm.
Collegamento alla canna fumaria isolata dal
piano della stufa
Luce min 15 mm, max 20 mm.
Bovenaansluiting op een geïsoleerde schoorsteen
Ruimte min. 15 mm, max. 20 mm.
SE
DE
NO
FR
GB
DK
FI
IT
NL

42
HK HK
40 mm
1 2
HK
40 mm
HK
40 mm
3 4
SE
DE
NO
FR
GB
DK
FI
IT
NL
Tilluft
Zuluft
Tilluft
Arrivée d’air
Supply
Forbrændingsluft
Tuloilma
Alimentazione dell’aria
Toevoerlucht

43

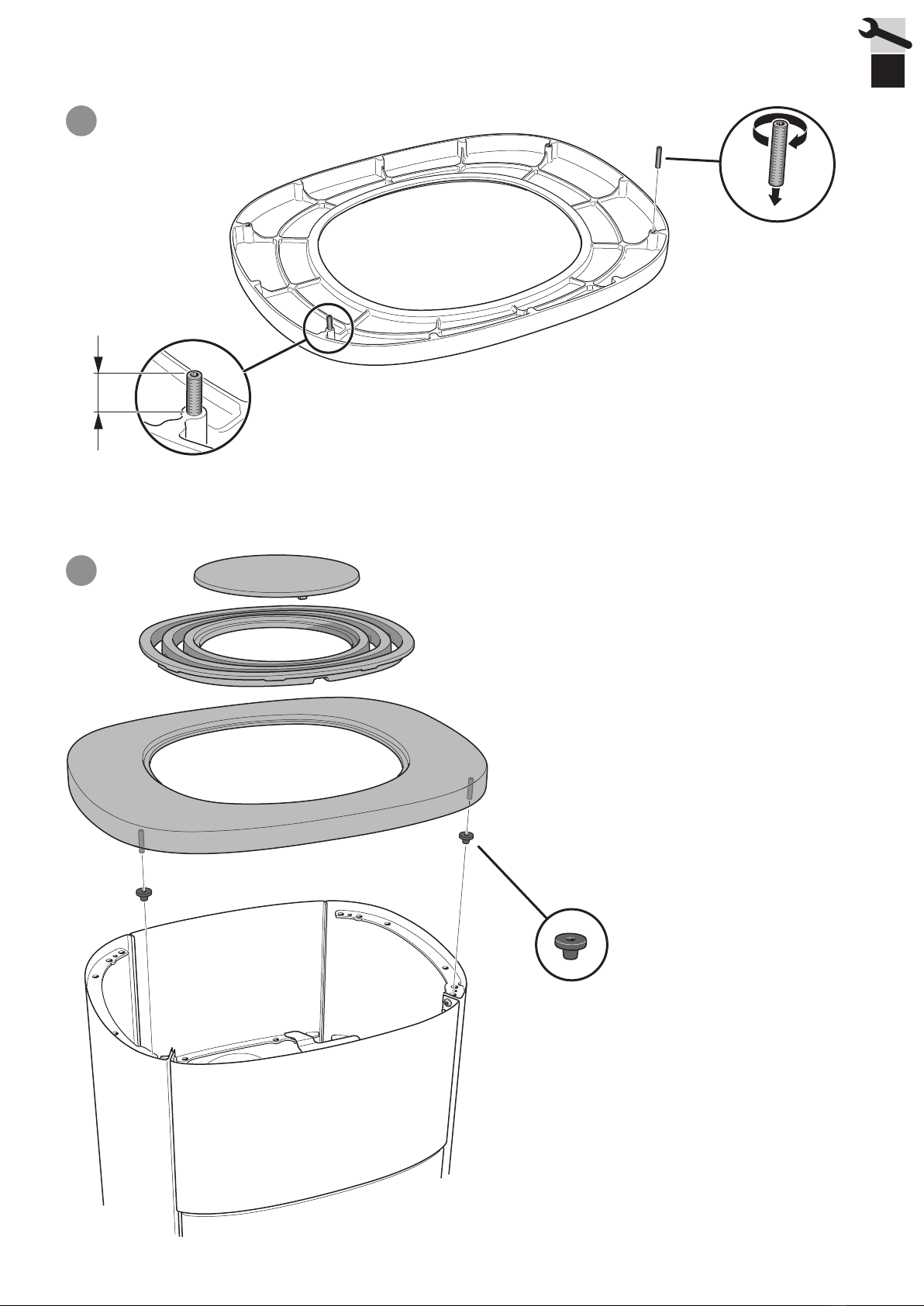

13
13
VANADI UM
No. 7
CHROME
2
1

44
5
4
3

45
7
6
x2
18 mm

46

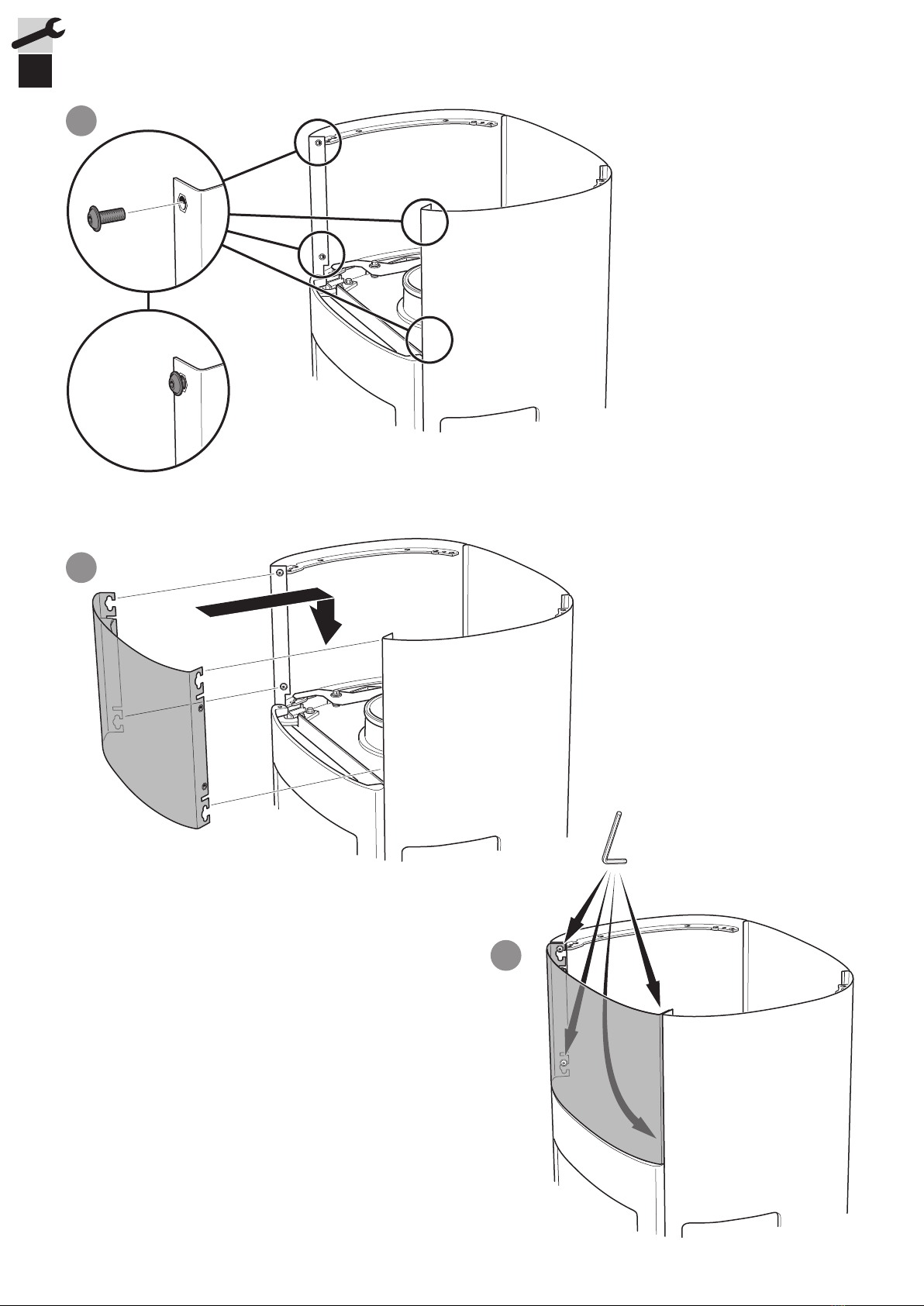

2
3
1

47

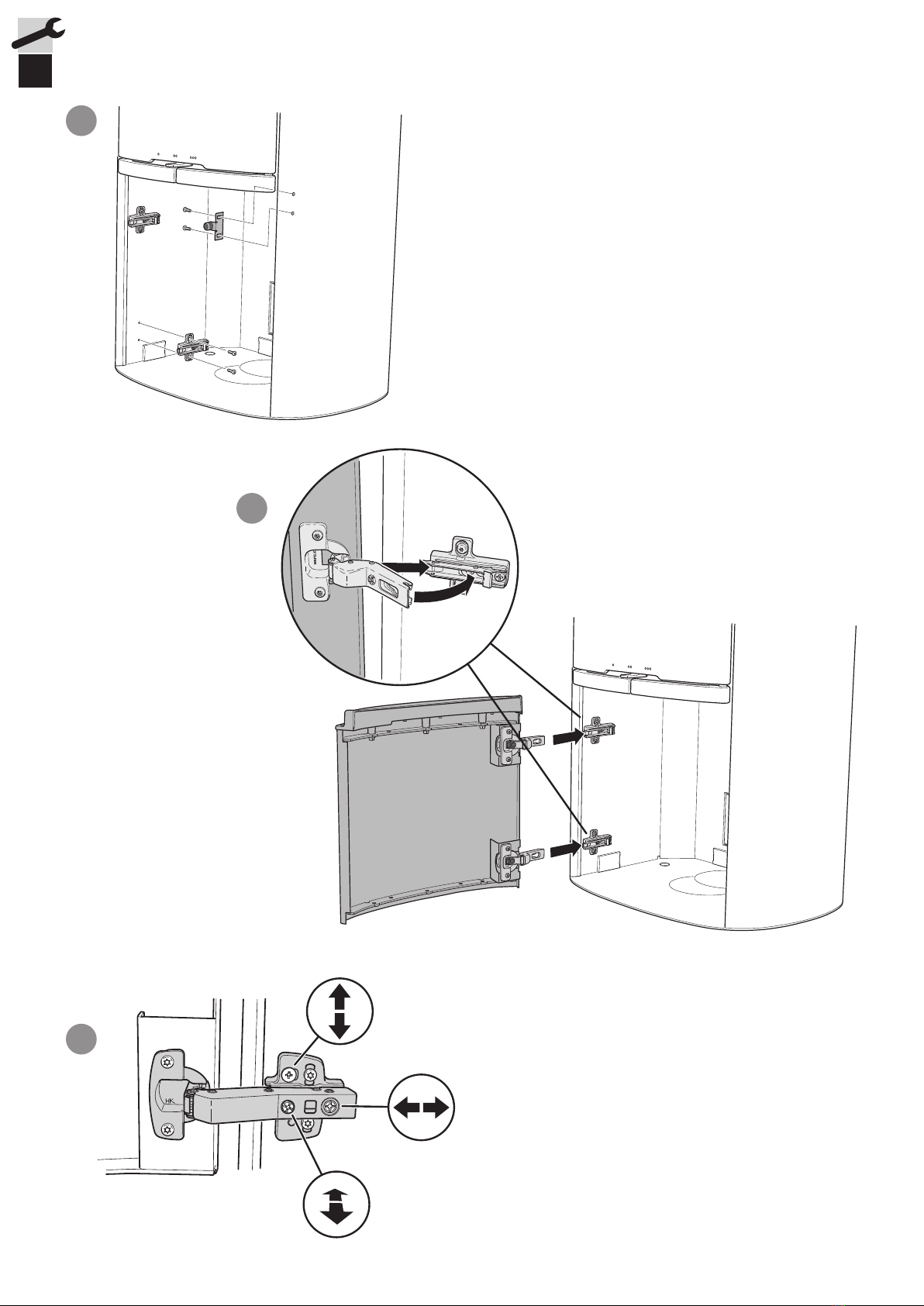

1
3
2
2
1
SE
DE
NO
FR
GB
DK
FI
IT
NL
Luckan kan spärras i öppet läge, med hjälp av låsarmen på kaminens
vänstra sida.
Uppställning av luckan, vid städning/service
Mithilfe des Armes an der linken Seite des Kamins kann die Tür in
ihrer geöffneten Stellung arretiert werden.
Låsing av døren i åpen posisjon, ved rengjøring/
service
Døren kan låses i åpen posisjon, ved hjelp av låsearmen på venstre
siden av ovnen.
Placement de la porte, pour le nettoyage et/
ou l’entretien
La porte peut être verrouillée en position ouverte, à l’aide du levier de
verrouillage situé sur le côté gauche du poêle.
The door can be secured in the open position using the locking lever
on the left side of the stove.
Door in open position, for cleaning/service
Spærring af lågen, ved rengøring/service
Lågen kan spærres i åben position ved hjælp af låsearmen på
venstre side af brændeovnen.
Luukun asettaminen puhdistusta/huoltoa varten
Luukku voidaan lukita avattuun asentoon takan vasemmalla
puolella olevalla lukitusvarrella.
Lo sportello può essere bloccato in posizione aperta con una levetta di
blocco posta sotto la parte sinistra della stufa.
Bloccaggio dello sportello per la pulizia/
la manutenzione
De deur kan in geopende stand worden vastgezet met behulp van de
vergrendeling aan de linkerzijde van de kachel.
Plaatsen van de deur, bij schoonmaken/onderhoud
Aufstellen der Tür für Reinigung und Service

48
1 2
SE
DE
NO
FR
GB
DK
FI
IT
NL
Demontera eldstadsbeklädnaden (Vermiculit)
So demontieren Sie die Brennraumauskleidung (Vermiculit)
Slik demonterer du ildstedsbekledningen (Vermikulitt)
Voici comment démonter l’habillage du foyer (Vermiculite)
How to remove the hearth surround (Vermiculite)
Sådan afmonterer du ovnbeklædningen (Vermiculite)
Näin irrotat tulipesän verhouksen (vermikuliitti)
Come smontare il rivestimento del focolare (vermiculite)
Zo demonteert u de kachelbekleding (vermiculiet)
Handle with care!
!

49
1
2
5
7
6
3 4
1
2

50
1
210
9
8

811387 IAV SE-EX C896 Style-5
2022-06-21 NIBE AB · Box 134 · 285 23 Markaryd · Sweden
contura.eu
