DK
33

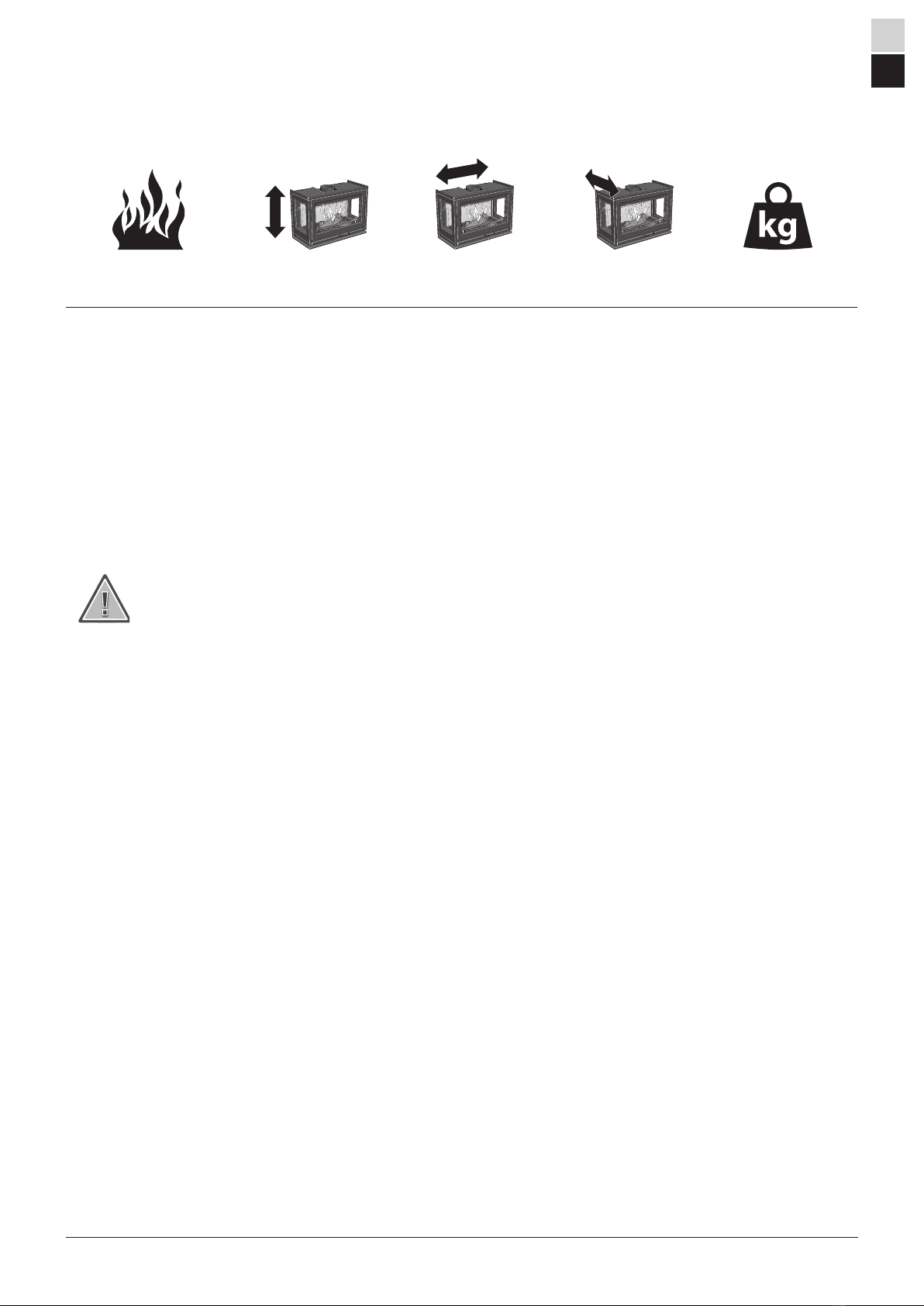

5-9 kW 530 mm 735 mm 365 mm 100 kg
Fakta
!
Contura forbeholder sig ret til at ændre de oplyste mål og beskrevne fremgangsmåder i denne
vejledning uden særskilt varsel. Den aktuelle udgave kan downloades fra www.contura.eu
Professionel installation
Denne vejledning indeholder instrukser om,
hvordan indsatsen skal monteres og installeres.
For at kunne garantere indsatsens funktion og
sikkerhed anbefaler vi, at installationen udføres
af en fagmand. Kontakt en af vores forhandlere,
som kan anbefale dygtige montører.
Byggeanmeldelse
Ved installation af indsatsen og opførelse af
skorsten skal der indsendes en byggeanmeldelse
til kommunen. Få råd og anvisninger om
byggeanmeldelse hos kommunens tekniske
forvaltning.
Bærende underlag
Kontroller, at træbjælkelaget har tilstrækkelig
bæreevne til en brændeovn med skorsten.
Brændeovnen og skorstenen kan normalt
placeres på et almindeligt træbjælkelag i et
enfamiliehus, hvis totalvægten ikke er over
400 kg.
Gulvplade
På grund af risikoen for at der falder gløder ud,
skal et brændbart gulv beskyttes af en gulvplade.
Den skal dække 300 mm foran brændeovnen
og 150 mm på hver side af brændeovnen.
Gulvpladen kan bestå af f.eks. natursten, beton,
pladejern eller glas. Gulvplader af glas sælges
som ekstraudstyr til disse modeller.
Besigtigelse af installationen
Det er meget vigtigt, at installationen besigtiges
af en autoriseret skorstensfejer, før indsatsen
tages i brug. Læs endvidere "Fyringsvejledning",
før der tændes op første gang.
Nominel effekt 7 kW
Virkningsgrad 77 %
Røggastemperatur i tilslutning
ved nominel effekt 324°C
Røggasmasseflowet 6,3 g/s
Godkendt i henhold til:
Europæisk standard EN-13240
NS 3059 (Norge)
BImSchV.2 (Tyskland)
Art. 15a B-VG (Østrig)
Clean Air Act. (UK)
INDSATSEN BLIVER MEGET VARM
Under brug bliver visse overflader på indsatsen
meget varme og kan medføre forbrændinger ved
berøring. Vær også opmærksom på den kraftige
varmeudstråling gennem lågeglasset. Hvis
der anbringes brændbart materiale nærmere
end den angivne sikkerhedsafstand, kan der
opstå brand. Hvis brændet kun ulmer, kan det
forårsage en eksplosionsagtig antændelse af
røggasserne med risiko for såvel materielle
skader som personskader.
Tilslutning til skorsten
• Indsatsen skal tilsluttes en skorsten, der er dimensioneret til mindst 400 °C
røggastemperatur.
• Tilslutningsstudsens udvendige diameter er 150 mm.
• Normalt skorstenstræk under nominel drift bør være 20-25 Pa i nærheden
af tilslutningsstudsen. Trækket påvirkes primært af skorstenens længde
og areal, men også af hvor tryktæt den er. Den mindste anbefalede
skorstenslængde er 3,5 m, og det passende tværsnitsareal er 150-200 cm²
(140-160 mm i diameter).
• En røgkanal med skarpe bøjninger og vandret føring reducerer trækket i
skorstenen. Den vandrette røgkanal kan maks. være 1 m, forudsat at den
lodrette røgkanallængde er mindst 5 m.
• Røgkanalen skal kunne fejes i hele sin længde, og fejelågerne skal være let
tilgængelige.
• Kontroller omhyggeligt, at skorstenen er tæt, og at der ikke er lækager
omkring fejelåger og ved rørtilslutninger. Se side 65.
Tilførsel af forbrændingsluft
Når der installeres en indsats i et rum, øges kravene til lufttilførsel i
rummet. Luften kan tilføres indirekte via en ventil i ydervæggen, eller
via en kanal udefra, som tilsluttes studsen på indsatsens underside. Den
luftmængde, der bruges til forbrændingen, er ca. 20 m3/h.
Tilslutningsstudsen til forbrændingsluften har en udvendig diameter på 65
mm.
Ved en rørføring på over 1 m skal rørdiameteren øges til 100 mm, og
tilsvarende større vægventil vælges.
I opvarmede rum skal kanalen kondensisoleres med 30 mm mineraluld, der
er forsynet med et fugtspærrende overfladelag. I gennemføringen er det
vigtigt også at tætne rundt om hullet i væggen (alternativt gulvet) med
tætningsmasse.
Som ekstraudstyr kan der fås en 1 m kondensisoleret
forbrændingsluftslange. Se side 67.

DK
34

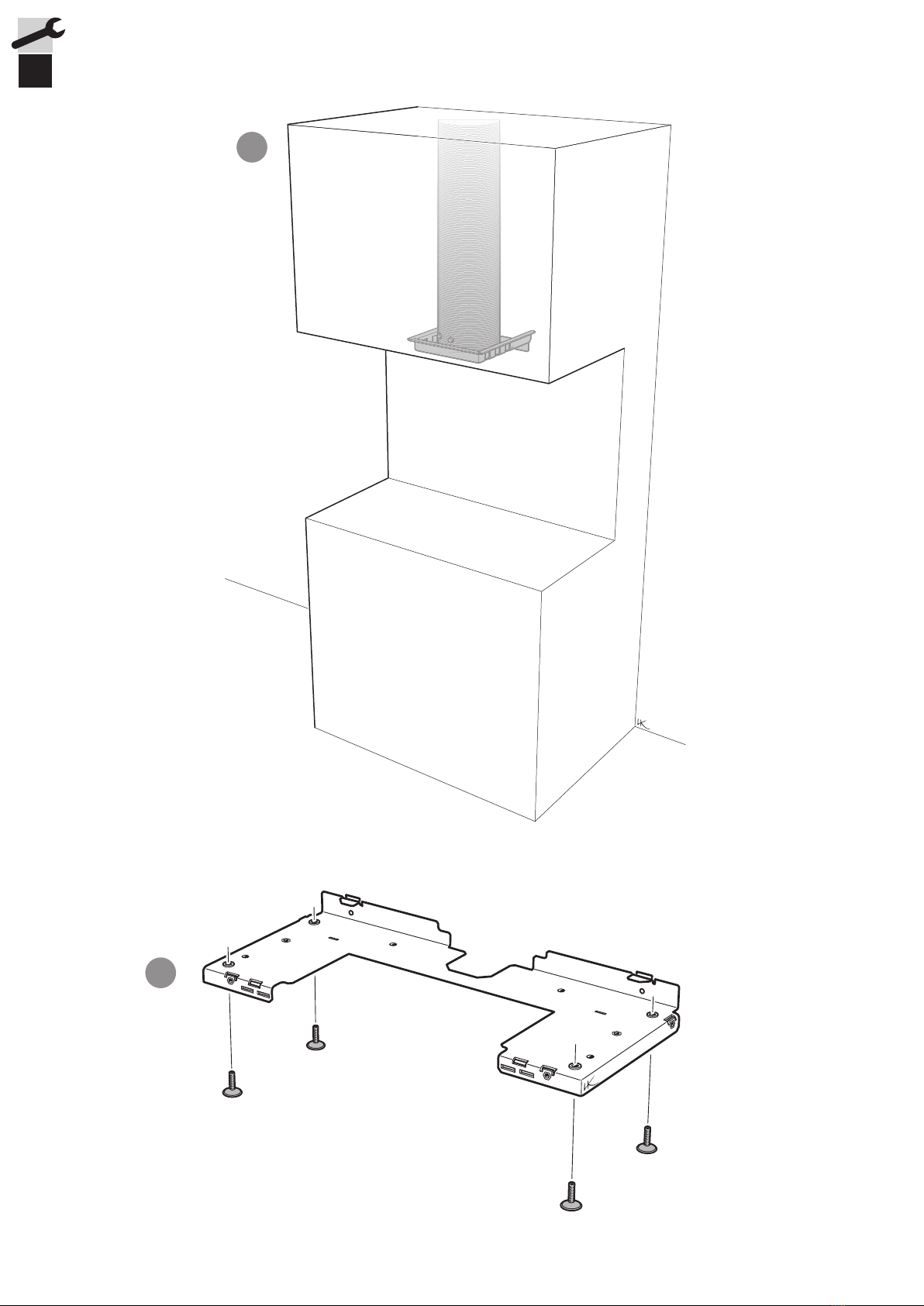

Indbygning af indsats
Ved indbygning af indsatsen skal tilstødende vægge, som ikke klassificeres
som brandmur, eller som af andre årsager vurderes som uegnede til
varmebelastning, beskyttes af et ikke brændbart bygningsmateriale i
henhold til nedenstående specifikation.
Alle samlinger på det ikke brændbare bygningsmateriale skal tætnes i
henhold til producentens anbefalinger. Mellemrummet mellem indsatsen og
indbygningen skal ventileres i henhold til specifikation/målskitser.
Ved toptilslutning til stålskorsten henviser vi til det pågældende fabrikats
monteringsvejledning. Overhold de krav om sikkerhedsafstand til
brændbart materiale, som stilles for stålskorstene. Varmestrålingen
fra lågen er stærk, og derfor må der ikke placeres brændbart materiale
tættere end 1,4 m foran lågen.
Ved indbygning må bygningsmaterialet ikke være i direkte kontakt med
indsatsen pga. indsatsens varmeudvidelse.
Materialekrav
Bygningsmaterialet må ikke være brændbart.
Varmeledningstallet λ må højst være 0,14 W/mK.
Tykkelsen på bygningsmaterialet skal altid være mindst 100 mm.
I de tilfælde, hvor et bygningsmateriales isoleringsegenskaber angives som
en U-værdi, må denne højst være 1,4 W/ m²K.
Fortegnelse over egnede materialer:
Letbeton: λ= 0,12–0,14
Vermiculite: λ= 0,12–0,14
Kalciumsilikat: λ= 0,09
Aftætning
Indbygningen må ikke gå hele vejen op til loftet, der skal være en
luftspalte på mindst 20 mm ved loftet. Indbygningen skal tætnes
over konvektionsudtaget. Aftætningen skal ligge højst 100 mm over
konvektionsluftudtagets overkant og skal være udført i 40 mm ikke
brændbart materiale i henhold til ovenstående materialekrav. Mellem
aftætning og skorsten skal der foretages passende tætning med f.eks.
varmebestandig silikone.
Konvektionsluft
Konvektionsluften ventilerer omramningen, køler indsatsen og
transporterer varmen ud i rummet. Totalsummen for det effektive
tværsnitsareal hhv. foroven og forneden må ikke være mindre end de
angivne værdier. Luftindtaget skal sidde et sted mellem gulvniveauet
og op til i niveau med indsatsens bund, på forsiden eller på siderne af
indbygningen. Luftudtaget skal være placeret over indsatsens højeste
punkt, på forsiden eller på siderne af indbygningen
Hvis luftindtaget eller luftudtaget placeres på siderne, skal arealerne for
henholdsvis venstre og højre side være lige store for at sikre, at indsatsen
får jævn køling.
Overhold minimumsafstanden til loftet.
Konvektionsluft ind: 300 cm²
Konvektionsluft ud: 200 cm²
Lastbærende sokkel
Kontroller, at konvektionsboksen placeres på sokkel med tilstrækkelig
bæreevne til en brændeovn med skorsten.
Soklen må ikke forhindre konvektionsluftstrømning i området mellem
indsats og indbygning.

DK
35
40
40
600
20 mm Luftspalt
40
40
800
20 mm Luftspalt
20
100
!
Ci8
Målene er minimumsmål, som ikke
må underskrides, hvis der ikke
oplyses andet.
Indbygningseksempel
20 mm Luftspalte 20 mm Luftspalte
Principskitse for luftet væg
Luftspalten sikres med
to tilskårne strimler
kalciumsilikat.
700
max 100
30
min. 460
50
40
Area ut min. 300 cm2
Area in min. 300 cm2
Strålningsplåt
Brandmur
20
100
100
500
20
100
100
500
Væg af brændbart materiale
Luftet væg, består af en kalciumsilikat-byggeplade
på mindst 40 mm og en luftspalte. Byggepladen
skal have en 20 mm luftspalte mod den brændbare
væg, og luftspalten skal have frit luftflow forneden
og foroven, se principskitse til højre.
Væg af ikke-brændbart materiale, som
ikke er i kontakt med brændbart materiale
og dermed ikke har nogen krav vedr.
minimumstykkelse.
Brandmur, godkendt, og som udgør fuldt
tilstrækkelig beskyttelse i henhold til behørig
kontrollant. Eksempel på godkendt brandmur
er 120 mm massiv tegl eller alternativt 100 mm
letbeton.

DK
36
550
700
1100
40
min. 300
165
40
40
100
Area ut min. 200 cm2
Area in min. 300 cm2
Lastbärande sockel
20 mm Luftspalt
700
max 100
40
30
min. 300
1100
Area ut min. 200 cm2
Area in min. 300 cm2
Lastbärande sockel
Brandmur
550
40
30
min. 300
165
700
1100
Area in min. 300 cm2
Lastbärande sockel
Brandmur
Area ut min. 200 cm2
700
min. 100
20
max 100
40
40
40
100
min. 300
1100
Area ut min. 200 cm2
Area in min. 300 cm2
Avtätning
20 mm Luftspalt
Lastbärande sockel
! !
Ci8
Indbygningseksempel
Målene er minimumsmål,
som ikke må underskrides,
hvis der ikke oplyses andet.
Overhold altid de krav
til sikkerhedsafstand til
brændbart materiale, som
stilles for stålskorstene
20 mm Luftspalte 20 mm Luftspalte
Lastbærende sokkel Lastbærende sokkel
Lastbærende sokkelLastbærende sokkel
Areal ind min. 300 cm2Areal ind min. 300 cm2
Areal ind min. 300 cm2 Areal ind min. 300 cm2
Maks. 100
Maks. 100
Areal ud min. 200 cm2Areal ud min. 200 cm2
Areal ud min. 200 cm2 Areal ud min. 200 cm2
Aftætning
Brandmur Brandmur

DK
37
530
735
530
735
735
370
365
45
735
370
365
70
45
315
490
70
365
220
Friskluftsstuds Ø65
Ø150
315
365
220
490
70
Friskluftsstuds Ø65
Ø150
Der skal være mindst 1,4 meter foran indsatsens
låge til brændbare bygningsdele eller indbo.

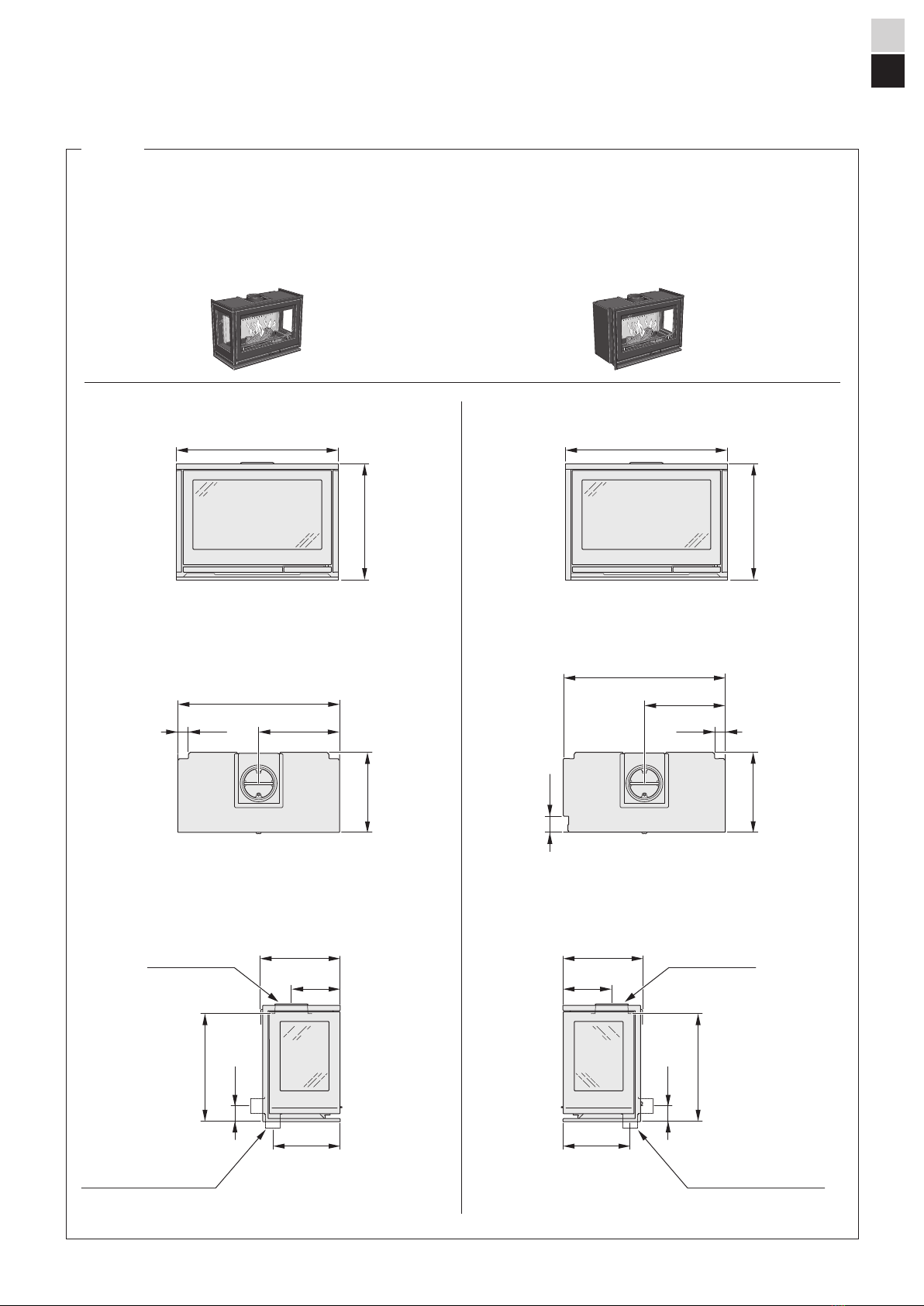

Målskitser
Ci8

DK
38
PRODUKT
Type Indsats fyret med fast brændsel
Varenavn Contura i8 / i8G
Tiltænkt anvendelse Rumopvarmning i boliger
Brændsel Brænde
PRODUCENT
Navn NIBE AB / Contura
Adresse Box 134, Skulptörvägen 10
SE-285 23 Markaryd, Sverige
KONTROL
I henhold til AVCP System 3
Europæisk standard EN 13229:2001/A2:2004/AC:2007
Testinstitut Rein-Ruhr Feuerstätten Prüfstelle, NB 1625.
Ydeevnedeklaration i henhold til
forordning (EU) 305/2011
DEKLARERET YDEEVNE
VÆSENTLIGE EGENSKABER YDEEVNE HARMONISERET TEKNISK SPECI-
FIKATION
Brandsikkerhed Bestået
Brandteknisk klasse A1
Mindste afstand til brændbart materiale Bagside: 100 mm (med brandbeskyttelsesplade)
Side: 600 mm
Loft: 1100 mm
Loft: 550 mm (frontgitter)
Loft: 750 mm (topgitter)
Front: 1400 mm
Gulv: 300 mm
Risiko for at gløder falder ud Bestået EN 13229:2001 / A2:2004 / AC:2007
Rengøringsvenlighed Bestået
Emissioner fra forbrændingen CO: 0,08 %
Overfladetemperaturer Bestået
Håndtagstemperatur Bestået
Mekanisk styrke Bestået
Nominel effekt 7,0 kW
Virkningsgrad 77,0 %
Røggastemperatur ved nominel effekt 324 °C
Røggastemperatur i tilslutningsstuds 389 °C
Undertegnede bærer ansvaret for fremstilling og overensstemmelse med deklareret ydeevne.
Niklas Gunnarsson, Forretningsområdechef for NIBE STOVES
Markaryd, 1. August 2020
Nr. Ci8/Ci8G-CPR-200801

57
1
2
4
5
6
7
3
SE
FR
FI NL
GB
IT
NO
DK
Montering
Om insatsen behöver läggas ned för att
förflyttas bör lösa delar demonteras.
Demontering av eldstadsbeklädnad beskrivs i
slutet av denna anvisning.
1 Stosavsats
2 Eldstadsbeklädnad(Vermiculite)
3 Typskylt
4 Brasbegränsare
5 Roster
6 Eldstadsbotten
7 Asklåda
Før montering
Hvis innsatsen må legges ned for å
flyttes, bør løse deler demonteres.
Demontering av brennplater og hvelv
er beskrevet mot slutten av denne
veiledningen.
1 Stussplate
2 Brennplater og hvelv (Vermikulitt)
3 Typeskilt
4 Kubbestopper
5 Rist
6 Ildstedsbunn
7 Askeskuff
Avant de procéder au
montage
Les éléments non fixés devront être
déposés si l’insert doit être couché
pour être déplacé. Le démontage de
l’habillage du foyer est décrite à la fin de
ce document.
1 Rebord de manchon
2 Habillage du foyer (Vermiculite)
3 Plaque signalétique
4 Grille de retenue
5 Grille
6 Fond du foyer
7 Cendrier
Prior to installation
If the insert needs to be put down to
be moved, loose components should
be removed. Removal of the hearth
cladding is described at the end of these
installation instructions.
1 Connector sleeve support
2 Fire bricks (Vermiculite)
3 Type plate
4 Fire bars
5 Grate
6 Hearth base
7 Ash pan
Før opstilling
Hvis indsatsen skal lægges ned for at
blive flyttet, bør løsdele afmonteres.
Afmontering af ovnbeklædning
beskrives i slutningen af denne
vejledning.
1 Studsafsats
2 Ovnbeklædning (Vermiculite)
3 Typeskilt
4 Brændeholder
5 Rist
6 Ovnbund
7 Askeskuffe
Ennen asennusta
Jos tulipesä pitää siirtää kyljellään, irto-
osat pitää irrottaa. Tulipesän verhoilun
irrotus kuvataan ohjeen lopussa.
1 Liitinsarja
2 Tulipesän verhous (vermikuliitti)
3 Tyyppikilpi
4 Suojareunus
5 Arina
6 Palotilan pohja
7 Tuhkalaatikko
Prima del montaggio
Se è necessario smontare l’inserto per
spostarlo, rimuovere prima i componenti
liberi. La procedura di smontaggio del
rivestimento del focolare è descritta alla
fine delle presenti istruzioni.
1 Adattatore per canna fumaria
2 Rivestimento interno del focolare
(vermiculite)
3 Targhetta identificativa
4 Griglia ferma-legna
5 Griglia
6 Fondo del focolare
7 Cassetto della cenere
Voorafgaand aan montage
Als de inzet liggend moet worden
verplaatst, moeten losse onderdelen
worden gedemonteerd. De demontage van
de haardbekleding wordt beschreven aan
het eind van deze instructies.
1 Afdekking aansluitstuk
2 Haardbekleding (vermiculiet)
3 Typeplaatje
4 Houtvanger
5 Rooster
6 Bodem verbrandingskamer
7 Aslade
DE
Montage
Wenn der Einsatz in liegender Position
versetzt werden muss, sind lose
Komponenten zu demontieren. Demontage
und Brennraumauskleidung werden am Ende
dieser Anleitung beschrieben.
1 Absatz des Stutzens
2 Brennraumauskleidung (Vermiculit)
3 Typenschild
4 Stehrost
5 Rost
6 Feuerstättenboden
7 Aschekasten

58

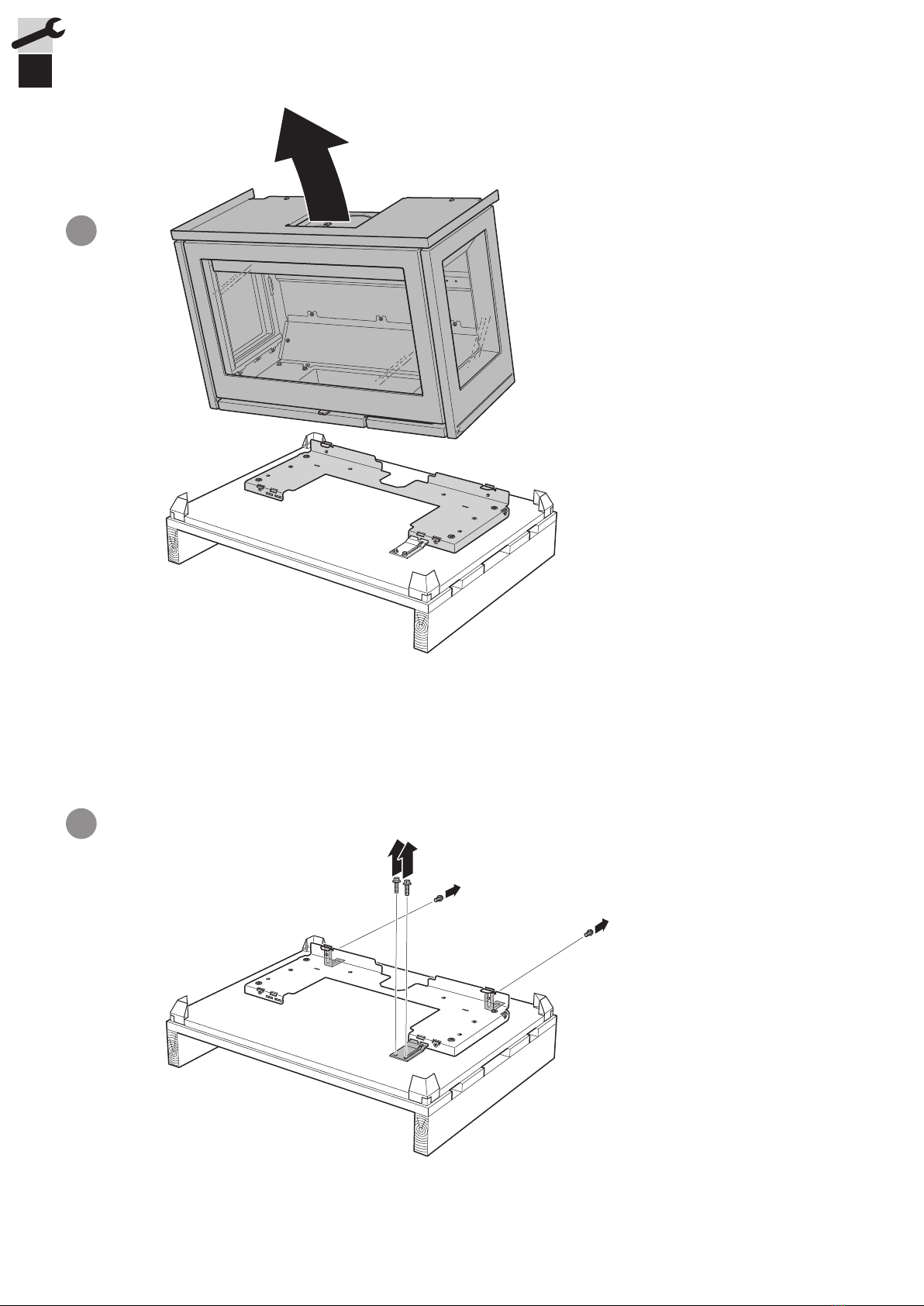

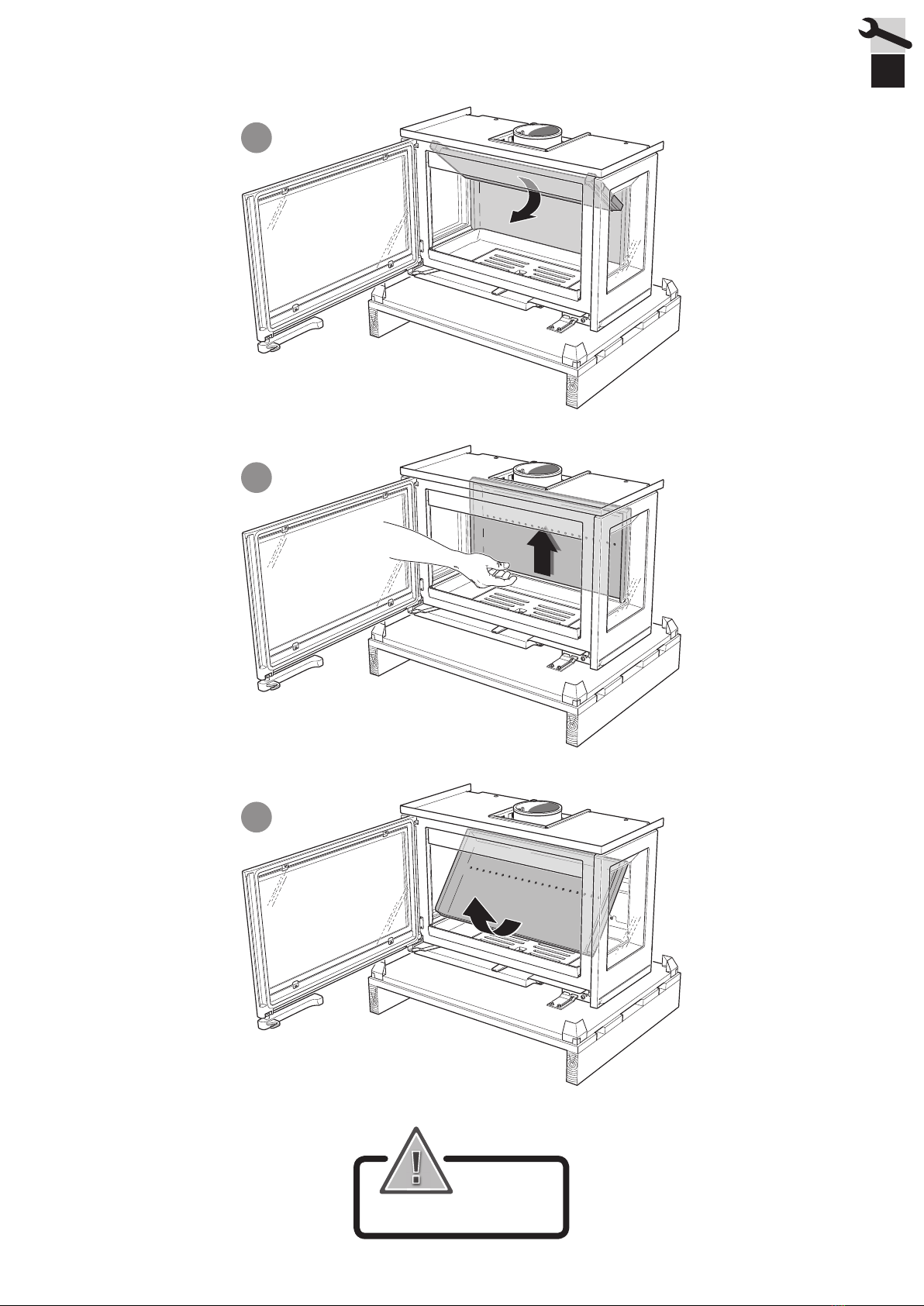

Handle with care!
!
2
1 1
Ci8 Ci8 Left / Right

59
Handle with care!
!
3
5
4

60
8
7
6
Handle with care!
!

61
10
9
Handle with care!
!

62
Damper Blocker for Ci8
1
2
3
For installation in the UK and in smoke control areas
Contura i8, 7 kW woodburning stoves has been recommended as
suitable for use in smoke control areas. This when burning wood
logs and operated in accordance with these instructions and when
fitted with a permanent stop to prevent closure of the air control
unit beyond 31% open position.
Mandatory for smoke control areas
The permanent stop must be installed if the appliance is to be
used in a smoke control area, this stop must not be removed in
smoke control areas, otherwise an offence will be committed if
the appliance is used without the permanent stop in place.
GB

63
1
2

64
3
4

65
Min 10 mm
Min 10 mmMin 10 mm
DE
Der Einsatz kann als Herdkassette in eine vorhandene
zugelassene offene Feuerstätte eingebaut werden. Wegen
seiner thermischen Ausdehnung muss um den Einsatz herum ein
Luftspalt von mind. 10mm vorhanden sein.
Installation in einer vorhandenen o≠enen
Feuerstätte
SE
NO
FR
GB
Insatsen kan installeras som spiskassett i befintlig godkänd
öppen eldstad. Runt om insatsen skall det vara minst 10 mm
luftspalt, detta pga. insatsens värmeutvidgning.
Innsatsen kan installeres som peiskassett i eksisterende
godkjent åpent ildsted. På grunn av innsatsens varmeutvidelse
skal det være en luftspalte på minst 10 mm rundt innsatsen.
L’insert peut être installé comme une cassette dans un foyer
ouvert existant et homologué. Un espace d’au moins 10 mm
doit être prévu autour de l’insert, pour des raisons d’expansion
thermique.
The insert is designed to be installed as a stove cassette in existing
approved open hearths. There must be an 10 mm air gap around the
insert, to allow for the expansion of the insert when hot.
Installation i befintlig öppen eldstad
Installasjon i eksisterende åpent ildsted
Installation dans un foyer ouvert
Installation in existing open hearth
DK
IT
FI
NL
Indsatsen kan installeres som pejseindsats i et eksisterende
godkendt åbent ildsted. Rundt om indsatsen skal der være
en luftspalte på mindst 10 mm på grund af indsatsens
varmeudvidelse.
L’inserto può essere installato in caminetti aperti già esistenti.
Per favorire la normale dilatazione dell’inserto alle alte
temperature, lasciare uno spazio libero di almeno 10 mm tutto
attorno all’inserto.
Takkasydän voidaan asentaa olemassa olevaan hyväksyttyyn
avotakkaan. Takkasydämen joka puolelle on jäätävä vähintään 10
mm ilmarako takkasydämen lämpölaajenemisen vuoksi.
De inzet kan als inbouwhaard in een bestaande, goedgekeurde
open haard worden geïnstalleerd. Rond de inzet moet in dat
geval een luchtspleet van minimaal 10 mm worden aangehouden
vanwege de expansie door warmte.
Installation i eksisterende åbent ildsted
Montaggio in caminetti aperti già esistenti
Asennus olemassa olevaan avotakkaan
Installatie in bestaande open haard

66
Anslutningsstos bakåt
Används då utrymme finns bakåt.
Tilkoblingsstuss bak
Brukes når det ikke er plass bak.
Manchon de raccordement vers l’arrière
Utilisé lorsqu’il y a suffisamment de place à l’arrière du foyer.
Connection kit back
Used when there is sufficient space to the rear.
Tilslutningsstuds bagud
Benyttes, når der er plads bagud.
Liitosputki taaksepäin
Käytetään kun takana on tilaa.
Raccordo sul retro
Si usa in presenza di spazio sul retro.
Aansluitstuk naar achteren
Wordt gebruikt als er ruimte aan de achterkant is.
SE
NO
FR
GB
DK
FI
IT
NL
Anslutningsstos nedåt
Används då utrymme inte finns bakåt.
Tilkoblingsstuss nedover
Brukes når det ikke er plass bak.
Manchon de raccordement vers le bas
Utilisé lorsqu’il n’y a pas suffisamment de place à
l’arrière du foyer.
Connector downward
Used when there is insufficient space to the rear.
Tilslutningsstuds nedad
Benyttes, når der ikke er plads bagud.
Liitosputki alaspäin
Käytetään kun takana ei ole tilaa.
Raccordo dal basso
Si usa in mancanza di spazio sul retro.
Aansluitstuk omlaag
Wordt gebruikt als ruimte aan de achterkant
ontbreekt.
SE
NO
FR
GB
DK
FI
IT
NL
DE
Anschlussstutzen nach hinten
Falls nach hinten ausreichend Platz vorhanden ist.
DE
Anschlussstutzen nach unten
Falls nach hinten nicht ausreichend Platz vorhanden ist.

67
LEK
Ø 5 mm
2
1
Anslutning till befintlig murad skorsten
För enklast montage rekomenderas att använda flexibel slang
(säljs som tillbehör). Fäst stosen i slangen. Anslut och täta mellan
slangen och skorstenen enligt dess separata anvisning.
Insatsen kan även anslutas med fasta rör som förs upp i skorstenen.
Tilkobling til eksisterende murt skorstein
Det anbefales å bruke fleksibel slange for å gjøre monteringen så
enkel som mulig. (selges som tilbehør). Fest stussen i slangen. Koble
til, og tett mellom slangen og skorsteinen i henhold til separat
anvisning for dette.
Innsatsen kan også kobles til med faste rør som føres opp i
skorsteinen.
Raccordement à une cheminée de maçonnerie
existante
Pour simplifier le montage, il est recommandé d’utiliser un tuyau
flexible (proposé en option). Fixez le manchon dans le tuyau.
Raccordez et scellez entre le tuyau et la cheminé selon les
instructions séparées.
L’insert peut également être raccordé avec des conduits fixes dans
la cheminée.
Connection to existing masonry chimney
A flexible hose is recommended for ease of installation
(sold as an accessory). Secure the sleeve in the hose. Connect and
seal carefully between the hose and the chimney according to the
separate instruction.
The insert can also be connected with fixed pipe inserted up the
chimney
Tilslutning til eksisterende muret skorsten
Det anbefales at benytte en fleksibel slange for den letteste
montering (sælges som tilbehør). Sæt studsen fast i slangen. Tilslut
og tætn mellem slangen og skorsten i henhold dennes særskilte
vejledning.
Indsatsen kan også tilsluttes med faste rør, som føres op i
skorstenen.
Liitäntä muurattuun savupiippuun
Asennuksen helpottamiseksi suositellaan joustavan letkun käyttöä
(myydään lisävarusteena). Kiinnitä liitin letkuun. Liitä ja tiivistä
letkun ja savupiipun väli erillisen ohjeen mukaan.
Takkasydämen voi liittää myös kiinteällä putkella, joka viedään ylös
hormiin.
Collegamento alla canna fumaria esistente in
muratura
Per la massima semplicità nel montaggio si consiglia di usare un
tubo flessibile (in vendita come accessorio). Fissare il raccordo al
tubo flessibile. Collegare il flessibile e sigillare lo spazio tra questo
e la canna fumaria seguendo le relative istruzioni.
L’inserto può anche essere collegato con tubi rigidi da inserire nella
canna fumaria.
Aansluiting op bestaande, gemetselde
schoorsteen
Voor een zo eenvoudig mogelijke installatie wordt het gebruik van
een flexibele slang aanbevolen (verkocht als accessoire). Zet het
aansluitstuk vast in de slang. Sluit de slang op de schoorsteen aan
en dicht af. Volg de aparte instructies.
De inzet kan ook met een vaste pijp worden aangesloten die in de
schoorsteen wordt gestoken.
SE
NO
FR
GB
DK
FI
IT
NL
Anschluss an einen vorhandenen gemauerten
Schornstein
Zu einfachen Montage wird empfohlen, einen flexiblen Schlauch zu
verwenden (als Zubehör erhältlich). Der Stutzen ist am Schlauch
anzubringen. Der Anschluss zwischen Schlauch und Schornstein ist
gemäß den zugehörigen separaten Anweisungen herzustellen und
zu dichten.
Der Einsatz kann auch mit festen Rohren angeschlossen werden,
die im Schornstein aufwärts geführt werden.
DE

68
4
3
