Nibe UKV 200 Kyla Use and care manual

UKV 200-300/Kyla
SE
Användar- och installatörshandbok
UKV 200-300/Kyla
GB
User and Installer manual
UKV 200-300/Kyla
DE
Benutzer- und Installateurhandbuch
UKV 200-300/Kyla
FI
Käyttö- ja asennusohje
UKV 200-300/Kyla
NL
Gebruikers- en installateurshandleiding
UKV 200-300/Kyla
CHB 1723-6
031788

Table of Contents
Svenska
4Viktig information
6Till användaren
7Till installatören
English
16Important information
18For the User
19For the Installer
Deutsch
28Wichtige Informationen
30Für den Benutzer
31Für den Installateur
Suomi
40Tärkeää
42Käyttäjälle
43Asentajalle
Nederlands
52Belangrijke informatie
54Voor de gebruiker
55Voor de installateur
3Table of Contents |UKV 200-300/Kyla

Svenska
Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2017.
Symboler
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
Märkning
CE-märket är obligatoriskt för de flesta produkter
som säljs inom EU, oavsett var de är tillverkade.
CE
Allmänt
Serienummer
TÄNK PÅ!
Produktens serienummer (14 siffror) behöver
du vid service- och supportärenden.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Användar- och installatörshandboken
Denna användar- och installatörshandbok ska lämnas
kvar hos kunden.
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
UKV 200-300/Kyla av gäller konsumentlagarna. För
fullständiga villkor se www.konsumentverket.se. Mellan
NIBE och det företag som sålt produkten gäller AA VVS.
I enlighet med denna lämnar NIBE tre års produktgaranti
till företaget som sålt produkten. Produktgarantin ersät-
ter inte höjd energiförbrukning eller skada som uppkom-
mit p.g.a. yttre omständigheter som t.ex. felaktig instal-
lation, vattenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
UKV 200-300/Kyla | SE4

Installationskontroll
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Värmebärare (sida 12)
Avstängningsventiler
Säkerhetsventil
5UKV 200-300/Kyla | SE

Till användaren
Tillsyn och skötsel
Säkerhetsventilen i det system där ackumulatortanken
är installerad ska kontrolleras regelbundet (ca 4 gånger
per år) för att förhindra igensättning. Kontrollen sker
genom att öppna säkerhetsventilen manuellt, vatten ska
då strömma genom spillröret. Skulle ej så ske är säker-
hetsventilen defekt och måste bytas.
Service
Vid behov av service, kontakta huvudentreprenören
varvid installationsdatum och tillverkningsnummer (PF3)
ovillkorligen måste uppges.
Endast av NIBE AB i Markaryd levererade reservdelar får
användas.
UKV 200-300/Kyla | SE6

Till installatören
Allmänt
UKV 200-300/Kyla kan ha flera olika användningsområ-
de.
Kyla:
För system med kyla behövs en bufferttank om man t.ex.
har tilluftsbatteri i samkörning med värmepump och
aktiv/passiv kyla.
Volymutvidgning:
I värmepumpsammanhang behövs ca. 20 l/kW och
många värmesystem har inte denna volym. För att und-
vika driftproblem utökas då volymen med en UKV 200-
300/Kyla.
Flödeshöjare:
Om väremflödet kan strypas okontrollerat monteras en
UKV 200-300/Kyla som mellantank. Detta medför ett
säkert flöde för värmepumpen, samt möjliggör ett högt
flöde till värmesystemet.
Eliminering av värmeknäppningar:
I vissa installationer uppstår så kallade värmeknäppning-
ar till följd av rörelser vid temperaturförändringar. För
att eliminera tillfälliga temperaturförändringar monteras
en UKV 200-300/Kyla efter värmeanläggningen.
Ackumulatortanken består av ett kondensisolerat stålkärl
med isolering av freonfri polyuretan. Ytterbeklädnad av
slagtålig plast.
Ackumulatortanken är konstruerad och tillverkad för ett
maximalt avsäkringstryck av 6 bar.
Arbetstemperatur är -10 till +95 °C.

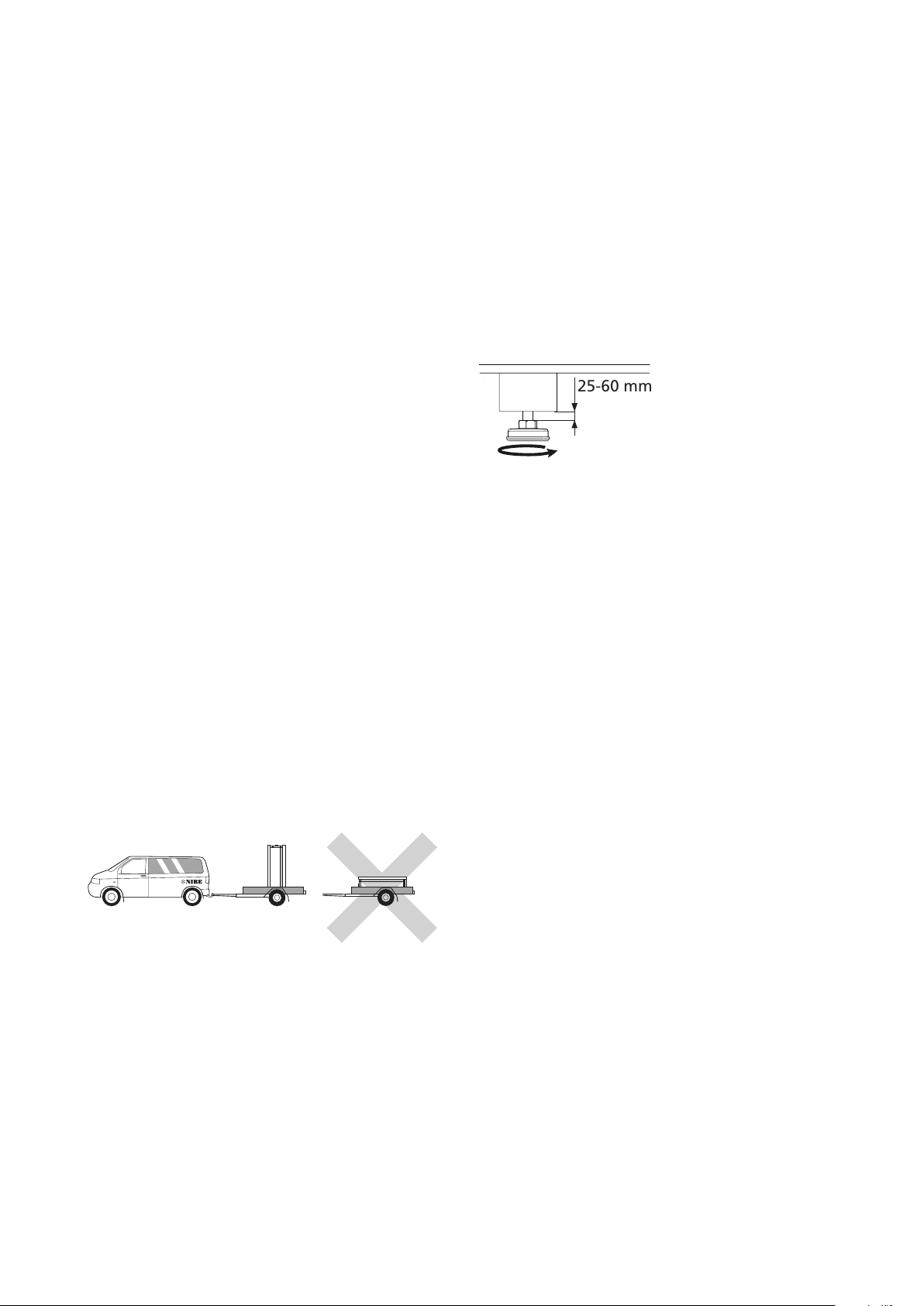

Transport
UKV 200-300/Kyla ska transporteras och förvaras stående
och torrt. Vid inforsling i byggnaden kan UKV 200-
300/Kyla dock försiktigt läggas på rygg.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Uppställning
Ackumulatortanken får endast installeras stående.
Ackumulatortanken skruvas loss från pallen och lyfts på
plats.
Placera UKV 200-300/Kyla på ett fast underlag som tål
dess tyngd, helst betonggolv eller betongfundament.
Använd produktens justerbara fötter för att få en vågrät
och stabil uppställning.
Utrymmet där UKV 200-300/Kyla placeras ska vara försett
med golvbrunn.
25-60 mm
7UKV 200-300/Kyla | SE

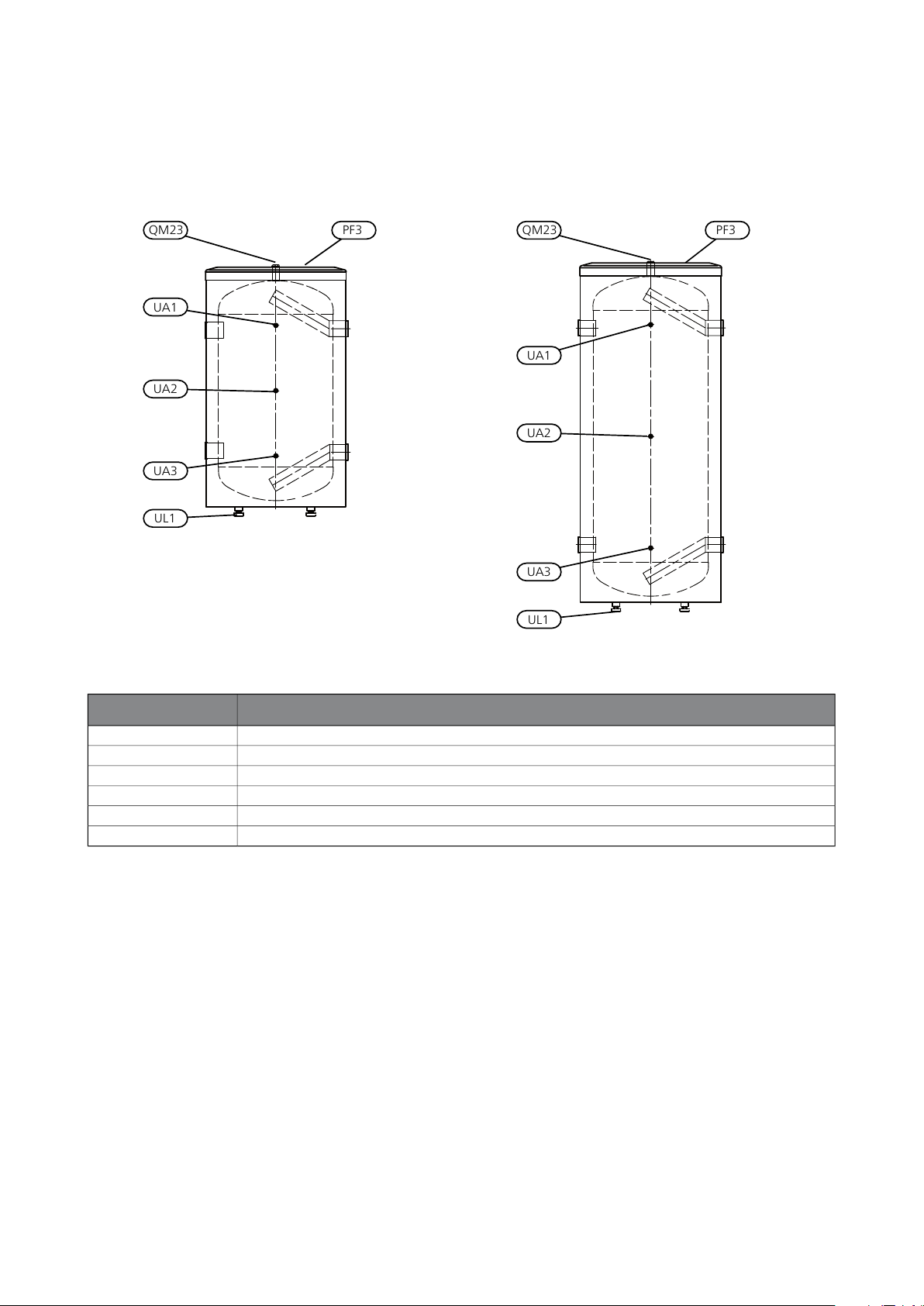

Komponentplacering
UKV 300 KylaUKV 200 Kyla
UKV 200/KYLA
UKV 300/KYLA
QM23 PF3
UL1
UA1
UA2
UA3
UKV 200/KYLA
UKV 300/KYLA
QM23 PF3
UL1
UA1
UA2
UA3
BenämningBeteckning
Dykrör Ø9,5 mmUA1
Dykrör Ø9,5 mmUA2
Dykrör Ø9,5 mmUA3
Ställbara fötterUL1
SerienummerskyltPF3
AvluftningsventilQM23
UKV 200-300/Kyla | SE8

Installation
Ackumulatortanken ska installeras stående. De tre fötter-
na är justerbara i höjdled.
Samtliga anslutningar (även anslutningar och hål som
inte används) ska isoleras för att minimera tomgångsför-
lusterna.
Dockningar
OBS!
Detta är principschemor. Verklig anläggning
ska projekteras enligt gällande normer.
Volym och flödesutjämnare, 2-rörs lågtempererat obalanserat lågflöde
För flerbostadshus, industrihallar eller liknande.
I de fall då systemvolymen i värmesystemet är under 20 l/kW (värmepumpseffekt vid 7/45 °C) och/eller flödet i stryps
okontrollerat installeras en UKV-tank som volym- och flödeshöjare.
9UKV 200-300/Kyla | SE

Volymökning samt reducering av värmeknäppningar
För villor.
I de fall då systemvolymen i klimatsystemet är under 20 l/kW (värmepumpseffekt vid 7/45 °C) och/eller flödet stryps
okontrollerat installeras en UKV-tank som volymförhöjare.
För att reducera värmeknäppningar i klimatsystemet installeras en UKV-tank.
Volym och flödesutjämnare, 3 rörs lågtempererat obalanserat flöde
För villor.
I de fall då systemvolymen i klimatsystemet är under 20 l/kW (värmepumpseffekt vid 7/45°C) och/eller flödet stryps
okontrollerat installeras en UKV-tank som volymförhöjare.
För att reducera värmeknäppningar i klimatsystemet installeras en UKV-tank.
UKV 200-300/Kyla | SE10

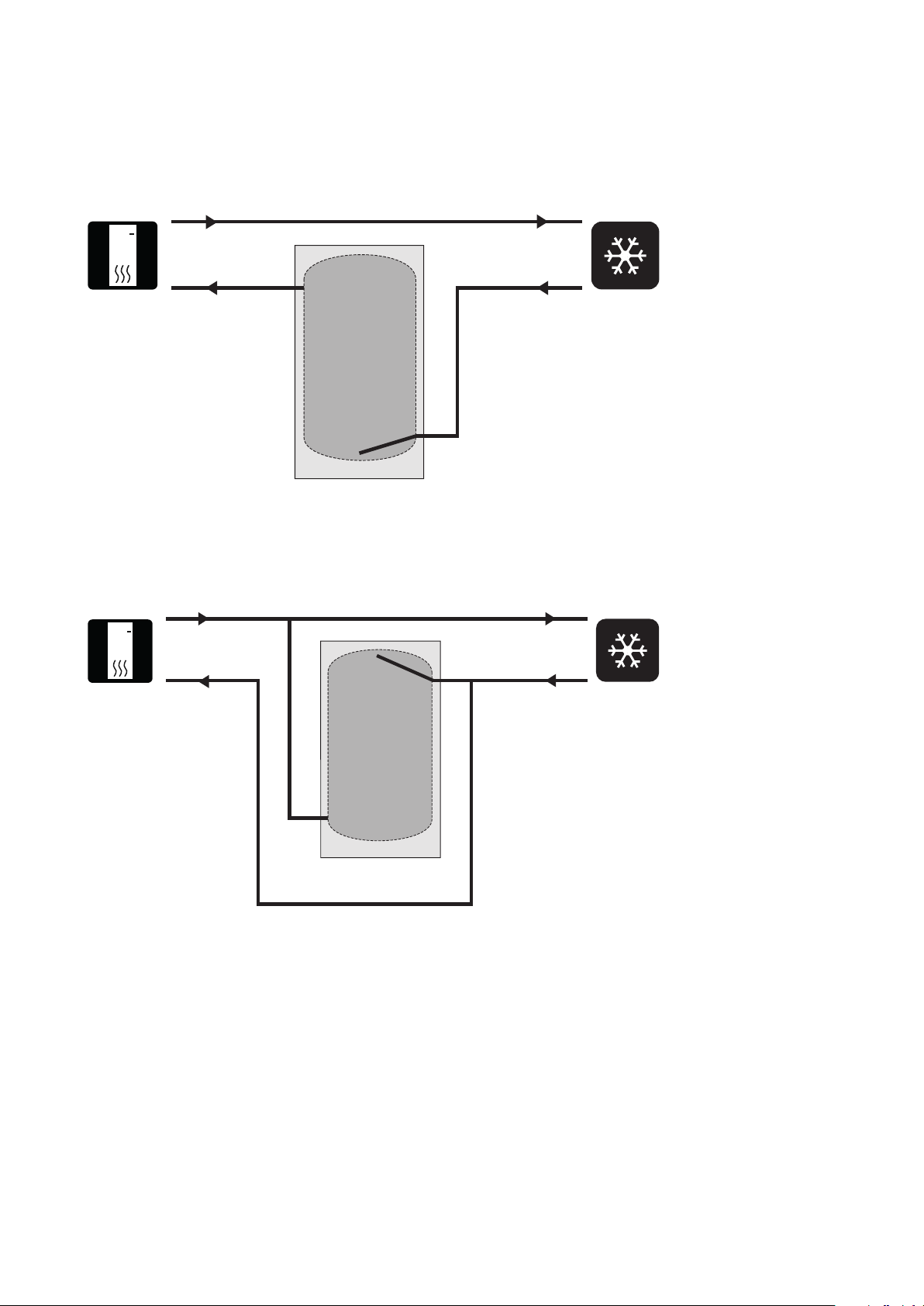

Volymökning i kylsystem
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV-tank som flödeshöjare.
Volym- och flödesutjämnare i kylsystem
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV-tank som volym- och flödeshöjare.
11UKV 200-300/Kyla | SE

Rörinstallation
Rörinstallationen ska utföras enligt gällande regler.
Avtappningsventilen monteras på värmesystemets retur-
ledning (XL2).
Systemet där ackumulatortanken är installerad ska förses
med säkerhetsventilen på högst 6 bar (0,6 MPa) och dess
spillrör ska mynna fritt över avlopp. Spillrörets dimension
ska vara samma som säkerhetsventilens. Spillröret ska
ha en fallande dragning i hela sin längdsamt vara frost-
fritt anordnat. Mynningen på spillröret ska vara synlig.
OBS!
Montera täckbrickorna innan rörinstallationen
görs
Påfyllning
Påfyllning av ackumulatortanken sker genom att först
öppna avluftningsventilen (QM23) i toppen på ackumu-
latortanken.
Fyll på kärlet genom avtappningsventilen.
När det endast kommer vatten ur avluftningsventilen
(till en början kommer luftblandat vatten ut ur avluft-
ningsventilen) kan avluftningsventilen stängas och acku-
mulatortanken är fylld.
UKV 200-300/Kyla | SE12

Tekniska uppgifter
Mått
Skissen gäller när dykrören är mot betraktaren.
UKV 300 KylaUKV 200 Kyla
254 868 262
Ø 596
Ställbara 25-60 850
1377
Ø 596
468
255
981
450264
UKV 200/KYLA
297
297
Ställbara 25-60
UKV 300/KYLA
Ställbara
25-60
254 868 262
Ø 596
Ställbara 25-60 850
1377
Ø 596
468
255
981
450264
UKV 200/KYLA
297
297
Ställbara 25-60
UKV 300/KYLA
Ställbara
25-60
13UKV 200-300/Kyla | SE

Röranslutningar
UKV 300 KylaUKV 200 Kyla
UKV 200/KYLA
UKV 300/KYLA
XL2
XL1
XL9
XL8
UKV 200/KYLA
UKV 300/KYLA
XL2
XL1
XL9
XL8
Rördimensioner
Anslut-
ning
G2" inv.Anslutning framledning värmesystemXL1
G2" inv.Anslutning returledning värmesystemXL2
G2" inv.Anslutning dockning från värmepumpXL8
G2" inv.Anslutning dockning till värmepumpXL9
UKV 200-300/Kyla | SE14

Teknisk data
UKV 300 KylaUKV 200 KylaModell
7159kgNettovikt
6barMax drifttryck
-10 - +95°CMax arbetstemperatur
Etanolsprit, Propylenglykol, EtylenglykolLämplig brine i kylapplikationer
15001150mmErfoderlig reshöjd
686 19 42686 19 41RSK nr
080 330080 321Art. nr
Energimärkning
NIBETillverkare
UKV 300 KylaUKV 200 KylaModell
CC
Effektivitetsklass
9265WVärmeförlust
263177lVolym
Med reservation för eventuella mått- och konstruktionsändringar.
15UKV 200-300/Kyla | SE

English
Important information
Safety information
This manual describes installation and service procedures
for implementation by specialists.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning
and user maintenance shall not be made
by children without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2017.
Symbols
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
Marking
The CE mark is obligatory for most products sold
in the EU, regardless of where they are made.
CE
General
Serial number
Caution
You need the product's (14 digit) serial number
for servicing and support.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
Country specific information
User and Installer manual
This user and installer manual must be left with the cus-
tomer.
UKV 200-300/Kyla | GB16

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Heating medium (page 24)
Shut off valves
Safety valve
17UKV 200-300/Kyla | GB

For the User
Maintenance
The safety valve in the system where the accumulator
tank is installed must be inspected regularly (about 4
times a year) to prevent blockages. To inspect the valve,
open the safety valve manually and check that water
flows through the overflow pipe. If this does not happen,
the safety valve is defective and must be changed.
Service
When a service is necessary, contact the main contractor.
You must always state the installation date and manu-
facturing number (PF3) .
Only spare parts supplied by NIBE AB in Markaryd may
be used.
UKV 200-300/Kyla | GB18

For the Installer
General
UKV 200-300/Kyla has several different areas of use.
Cooling:
For systems with cooling, a buffer tank is required if, for
example, a supply air coil operates with a heat pump
and active/passive cooling.
Volume expansion:
In the context of heat pumps, approx. 20 l/kW is required
and many heating systems do not have such a volume.
To prevent operational problems, the volume is then
expanded using a UKV 200-300/Kyla.
Flow increaser:
If the heating flow can be restricted without control, a
UKV 200-300/Kyla is installed as an intermediate tank.
This ensures a secure flow for the heat pump and allows
a high flow to the heating system.
Eliminating heat spikes:
In some installations, so-called heat spikes occur as a
result of movements during temperature changes. To
eliminate temporary temperature changes, install a
UKV 200-300/Kyla after the heating installation.
The accumulator tank consists of a condensation-insu-
lated steel vessel with Freon-free polyurethane insula-
tion. External cladding made of durable plastic.
The accumulator tank is designed and manufactured for
a maximum cut-off pressure of 6 bar.
The working temperature is -10 to +95 °C.
Transport
UKV 200-300/Kyla should be transported and stored
vertically in a dry place. The UKV 200-300/Kyla may,
however, be carefully laid on its back when being moved
into a building.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Assembly
The accumulator tank may only be installed vertically.
The accumulator tank is unscrewed from the pallet and
lifted into position.
Position UKV 200-300/Kyla on a firm base that can take
the weight, preferably on a concrete floor or foundation.
Use the product's adjustable feet to obtain a horizontal
and stable set-up.
The area where UKV 200-300/Kyla is located must be
equipped with floor drainage.
25-60 mm
19UKV 200-300/Kyla | GB

Component positions
UKV 300 KylaUKV 200 Kyla
UKV 200/KYLA
UKV 300/KYLA
QM23 PF3
UL1
UA1
UA2
UA3
UKV 200/KYLA
UKV 300/KYLA
QM23 PF3
UL1
UA1
UA2
UA3
NameDesignation
Submerged tube Ø9,5 mmUA1
Submerged tube Ø9,5 mmUA2
Submerged tube Ø9,5 mmUA3
Adjustable feetUL1
Serial number platePF3
Venting valveQM23
UKV 200-300/Kyla | GB20
