Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2018.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
ALLMÄNT
UKV 200-300/Kyla är konstruerad och tillverkad enligt
god teknisk praxis1för att säkerställa en säker använd-
ning.
1Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.
SERIENUMMER
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
LANDSSPECIFIK INFORMATION
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
UKV 200-300/Kyla av gäller konsumentlagarna. För full-
ständiga villkor se www.konsumentverket.se. Mellan
NIBE och det företag som sålt produkten gäller AA VVS.
I enlighet med denna lämnar NIBE tre års produktgaranti
till företaget som sålt produkten. Produktgarantin ersätter
inte höjd energiförbrukning eller skada som uppkommit
p.g.a. yttre omständigheter som t.ex. felaktig installation,
vattenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
UKV 200-300/Kyla | SE4
Svenska

INSTALLATIONSKONTROLL
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Värmebärare (sida 11)
Avstängningsventiler
Säkerhetsventil
5UKV 200-300/Kyla | SE

Till användaren
TILLSYN OCH SKÖTSEL
Säkerhetsventilen i det system där ackumulatortanken
är installerad ska kontrolleras regelbundet (ca fyra
gånger per år) för att förhindra igensättning.
Kontrollen sker genom att öppna säkerhetsventilen
manuellt, vatten ska då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
SERVICE
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum skall alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
UKV 200-300/Kyla | SE6

Till installatören
ALLMÄNT

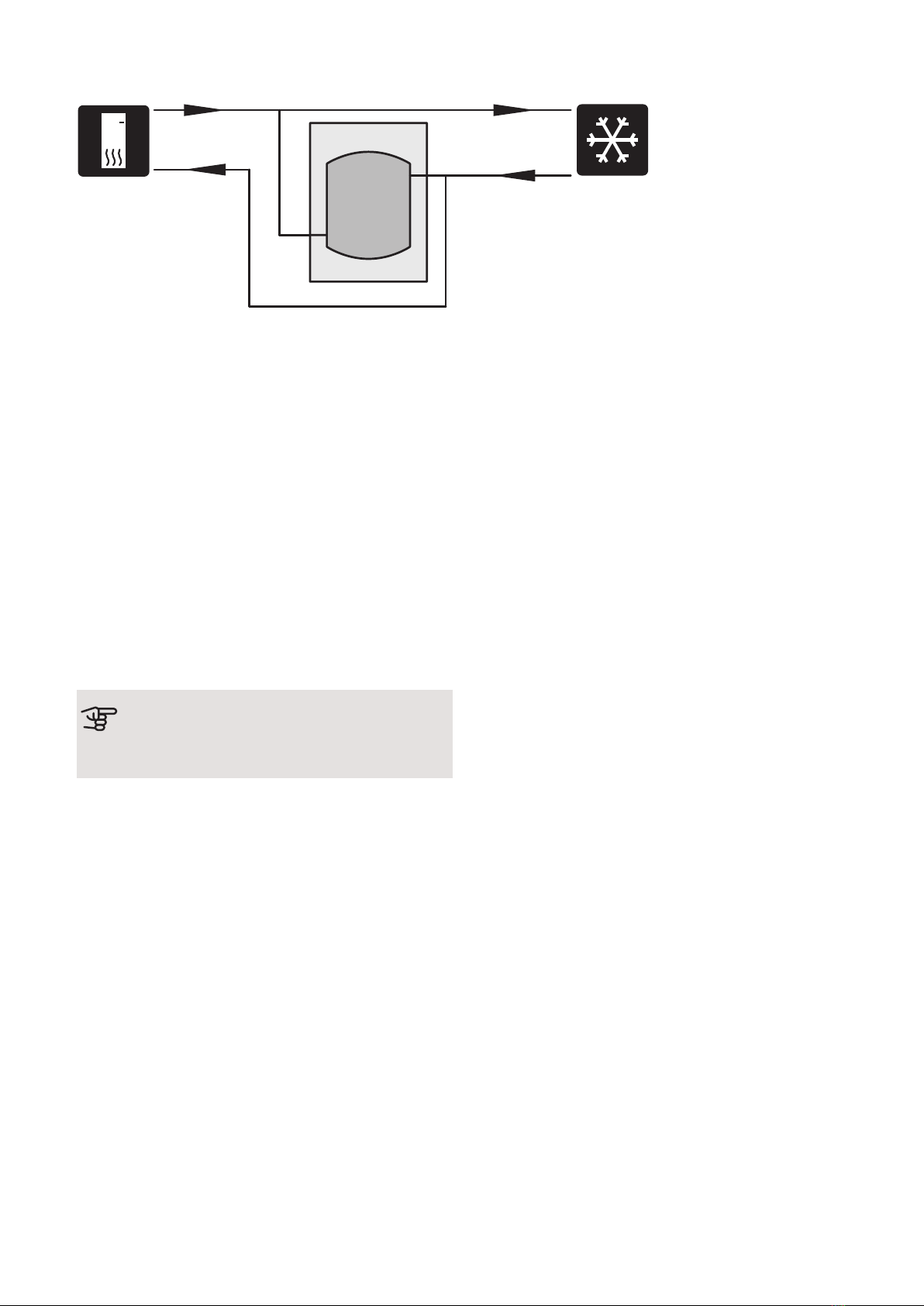

UKV 200-300/Kyla kan ha flera olika användningsområde.
Kyla:
För system med kyla behövs en bufferttank om man
t.ex. har tilluftsbatteri i samkörning med värmepump
och aktiv/passiv kyla.
Volymutvidgning:
I värmepumpsammanhang behövs ca. 20 l/kW och
många värmesystem har inte denna volym. För att
undvika driftproblem utökas då volymen med en
UKV 200-300/Kyla.
Flödeshöjare:
Om väremflödet kan strypas okontrollerat monteras en
UKV 200-300/Kyla som mellantank. Detta medför ett
säkert flöde för värmepumpen, samt möjliggör ett högt
flöde till värmesystemet.
Eliminering av värmeknäppningar:
I vissa installationer uppstår så kallade värmeknäppningar
till följd av rörelser vid temperaturförändringar. För att
eliminera tillfälliga temperaturförändringar monteras en
UKV 200-300/Kyla efter värmeanläggningen.
Ackumulatortanken består av ett kondensisolerat stålkärl
med isolering av freonfri polyuretan. Ytterbeklädnad av
slagtålig plast.
Ackumulatortanken är konstruerad och tillverkad för ett
maximalt avsäkringstryck av 6 bar.
Arbetstemperatur är -10 till +95 °C.
TRANSPORT
UKV 200-300/Kyla ska transporteras och förvaras ståen-
de och torrt. Vid inforsling i byggnaden kan
UKV 200-300/Kyla dock försiktigt läggas på rygg.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
UPPSTÄLLNING
UKV 200-300/Kyla får endast installeras stående.
Ackumulatortanken ska installeras i ett torrt utrymme
och med en temperatur som inte understiger 0 °C
(frostfritt).
Placera UKV 200-300/Kyla på ett fast underlag som tål
dess tyngd, helst betonggolv eller betongfundament.
Använd produktens justerbara fötter för att få en vågrät
och stabil uppställning.
7UKV 200-300/Kyla | SE

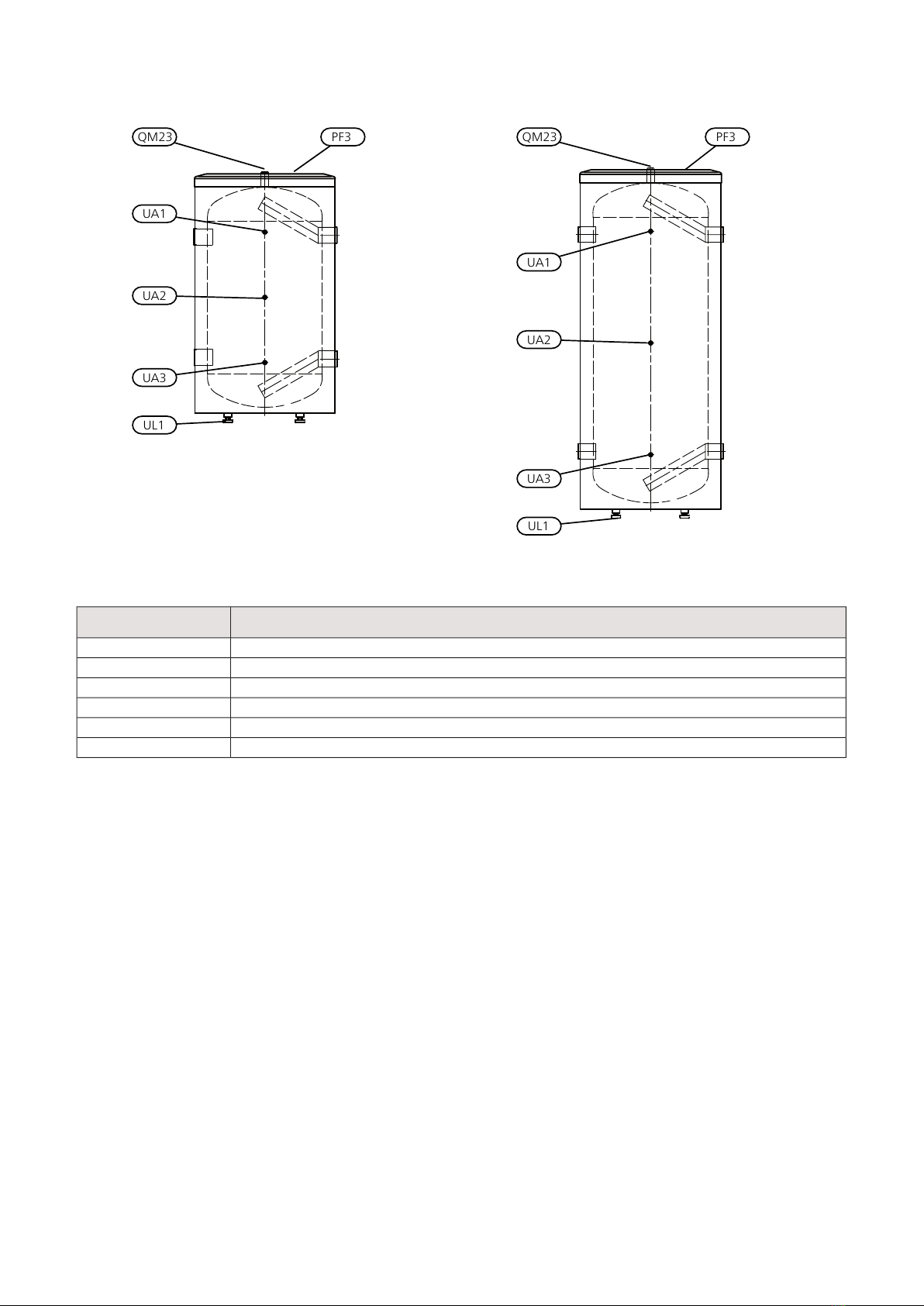

KOMPONENTPLACERING
UKV 300 KylaUKV 200 Kyla
UKV 200/KYLA
UKV 300/KYLA
QM23 PF3
UL1
UA1
UA2
UA3
UKV 200/KYLA
UKV 300/KYLA
QM23 PF3
UL1
UA1
UA2
UA3
BenämningBeteckning
Dykrör Ø9,5 mmUA1
Dykrör Ø9,5 mmUA2
Dykrör Ø9,5 mmUA3
Ställbara fötterUL1
SerienummerskyltPF3
AvluftningsventilQM23
UKV 200-300/Kyla | SE8

INSTALLATION
Ackumulatortanken ska installeras stående. De fyra föt-
terna är justerbara i höjdled.
Samtliga anslutningar (även anslutningar och hål som
inte används) ska isoleras för att minimera tomgångsför-
lusterna.
DOCKNINGAR
OBS!
Detta är principschemor. Verklig anläggning
ska projekteras enligt gällande normer.
Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras
en UKV 200-300/Kyla som volymhöjare.
Volym- och flödeshöjare samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV 200-300/Kyla som volym- och flödeshöjare.
9UKV 200-300/Kyla | SE

Volym och flödesutjämnare, 2-rörs lågtempererat obalanserat lågflöde
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV 200-300/Kyla som volym- och flödeshöjare.
Volym och flödesutjämnare, 3-rörs lågtempererat obalanserat flöde max två kompressorer
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV 200-300/Kyla som volym- och flödeshöjare.
Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras
en UKV 200-300/Kyla som volymhöjare.
Volymökning i kylsystem
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras
en UKV 200-300/Kyla som volymhöjare.
UKV 200-300/Kyla | SE10

Volym- och flödesutjämnare i kylsystem
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV 200-300/Kyla som volym- och flödeshöjare.
RÖRINSTALLATION
Rörinstallation ska utföras enligt gällande regler.
Systemet där UKV 200-300/Kyla är installerad ska förses
med säkerhetsventilen på högst 6 bar (0,6 MPa).
Spillrörets dimension ska vara samma som säkerhets-
ventilens. Förlägg spillvattenrör från säkerhetsventilen
sluttande i hela sin längd och se till att det är frostfritt
anordnat och väl stagat. Mynningen på spillröret ska
vara synlig och inte vara placerad i närheten av elektriska
komponenter.
Säkerställ att inkommande vatten är rent.
Vid oklarhet kontakta rörinstallatör alternativt se gällande
normer.
TÄNK PÅ!
Montera täckbrickorna innan rörinstallationen
görs
PÅFYLLNING
Påfyllning av ackumulatortanken sker genom att:
1. Öppna avluftningsventilen (QM23) i toppen på acku-
mulatortanken.
2. Fyll på kärlet genom avtappningsventilen.
3. När det endast kommer vatten ur avluftningsventilen
(till en början kommer luftblandat vatten ut ur venti-
len) kan avluftningsventilen stängas och ackumula-
tortanken är fylld.
11UKV 200-300/Kyla | SE

Tekniska uppgifter
MÅTT
UKV 200 Kyla
Ø 596
468
255
981
450
264
UKV 200/KYLA
297
Ställbara 25-60
Vy underifrån
297
297
Vy underifrån
Ställbara
25-60
UKV 300 Kyla
254 868
262
Ø 596
Ställbara 25-60 850
1377
297
UKV 300/KYLA
Vy underifrån
297
297
Vy underifrån
Ställbara
25-60
RÖRANSLUTNINGAR
UKV 200 Kyla
UKV 200/KYLA
UKV 300/KYLA
XL2
XL1
XL9
XL8
UKV 300 Kyla
UKV 200/KYLA
UKV 300/KYLA
XL2
XL1
XL9
XL8
RÖRDIMENSIONER
Anslutning
G2" inv.Framledning värmesystemXL1
G2" inv.Returledning värmesystemXL2
G2" inv.Dockning från värmepumpXL8
G2" inv.Dockning till värmepumpXL9
UKV 200-300/Kyla | SE12

TEKNISKA DATA
UKV 300 KylaUKV 200 KylaModell
CCEffektivitetsklass1
7159kgNettovikt
6barMax drifttryck
-10 - +95°CMax arbetstemperatur
Propylenglykol, EtylenglykolTillåten brine i kylapplikationer
15001150mmErfoderlig reshöjd
686 19 42686 19 41RSK nr
080 330080 321Art. nr
1Skala för produktens effektivitetsklass A+ till F.
ENERGIMÄRKNING
NIBETillverkare
UKV 300 KylaUKV 200 KylaModell
CC
Effektivitetsklass
9265WVärmeförlust
263177lVolym
13UKV 200-300/Kyla | SE

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2018.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
GENERAL
UKV 200-300/Kyla is designed and manufactured accord-
ing to good technical practice1in order to ensure safe
usage.
1Pressure Equipment Directive 2014/68/EU Article 4 point 3.
SERIAL NUMBER
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
RECOVERY
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current le-
gislation.
UKV 200-300/Kyla | GB14
English

INSPECTION OF THE INSTALLATION
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Heating medium (page 21)
Shut off valves
Safety valve
15UKV 200-300/Kyla | GB

For the User
MAINTENANCE
The safety valve in the system where the accumulator
tank is installed must be inspected regularly (about four
times a year) to prevent blockages.
To inspect the valve, open the safety valve manually
and check that water flows through the overflow pipe.
If this does not happen then the safety valve is defective
and must be replaced.
SERVICE
For service, contact the installer. The serial number (PF3)
(14 digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
UKV 200-300/Kyla | GB16

For the Installer
GENERAL
UKV 200-300/Kyla has several different areas of use.
Cooling:
For systems with cooling, a buffer tank is required if,
for example, a supply air coil operates with a heat pump
and active/passive cooling.
Volume expansion:
In the context of heat pumps, approx. 20 l/kW is required
and many heating systems do not have such a volume.
To prevent operational problems, the volume is then
expanded using a UKV 200-300/Kyla.
Flow increaser:
If the heating flow can be restricted without control, a
UKV 200-300/Kyla is installed as an intermediate tank.
This ensures a secure flow for the heat pump and allows
a high flow to the heating system.
Eliminating heat spikes:
In some installations, so-called heat spikes occur as a
result of movements during temperature changes. To
eliminate temporary temperature changes, install a
UKV 200-300/Kyla after the heating installation.
The accumulator tank consists of a condensation-insu-
lated steel vessel with Freon-free polyurethane insula-
tion. External cladding made of durable plastic.
The accumulator tank is designed and manufactured for
a maximum cut-off pressure of 6 bar.
The working temperature is -10 to +95 °C.
TRANSPORT
UKV 200-300/Kyla should be transported and stored
vertically in a dry place. The UKV 200-300/Kyla may,
however, be carefully laid on its back when being moved
into a building.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
ASSEMBLY
UKV 200-300/Kyla must only be installed vertically.
The accumulator tank must be installed in a dry area at
a temperature that does not drop below 0 °C (frost-free).
Position UKV 200-300/Kyla on a firm base that can take
the weight, preferably on a concrete floor or foundation.
Use the product's adjustable feet to obtain a horizontal
and stable set-up.
17UKV 200-300/Kyla | GB

COMPONENT LOCATION
UKV 300 KylaUKV 200 Kyla
UKV 200/KYLA
UKV 300/KYLA
QM23 PF3
UL1
UA1
UA2
UA3
UKV 200/KYLA
UKV 300/KYLA
QM23 PF3
UL1
UA1
UA2
UA3
NameDesignation
Submerged tube Ø9,5 mmUA1
Submerged tube Ø9,5 mmUA2
Submerged tube Ø9,5 mmUA3
Adjustable feetUL1
Serial number platePF3
Venting valveQM23
UKV 200-300/Kyla | GB18

INSTALLATION
The accumulator tank must be installed in an upright
position. The four feet are vertically adjustable.
All connections (including connections or holes that are
not used) must be insulated to minimise energy losses.
DOCKINGS
NOTE
These are outline diagrams. Actual installations
must be planned according to applicable
standards.
Volume increase as well as reduction of heat spikes
A UKV 200-300/Kyla is installed as a volume increaser in those cases where the system volume in the climate
system is below the minimum recommended volume for the heat pump.
Volume and flow increaser and reduction in heat spikes
A UKV 200-300/Kyla is installed as a volume and flow increaser in those cases where the system volume in the
climate system is below the minimum recommended volume for the heat pump and/or the flow is restricted
without control.
19UKV 200-300/Kyla | GB

Volume and flow equaliser, 2-pipe, low temperature, unbalanced and low flow
A UKV 200-300/Kyla is installed as a volume and flow increaser in those cases where the system volume in the
climate system is below the minimum recommended volume for the heat pump and/or the flow is restricted
without control.
Volume and flow equaliser, 3-pipe, low temperature, unbalanced flow, max. two compressors
A UKV 200-300/Kyla is installed as a volume and flow increaser in those cases where the system volume in the
climate system is below the minimum recommended volume for the heat pump and/or the flow is restricted
without control.
Volume increase as well as reduction of heat spikes
A UKV 200-300/Kyla is installed as a volume increaser in those cases where the system volume in the climate
system is below the minimum recommended volume for the heat pump.
UKV 200-300/Kyla | GB20
