Nibe UKV 100 Use and care manual

Användar- och installatörshandbok - Ackumulatortank
SE
User and Installer Manual – Accumulator tank
GB
Benutzer- und Installateurhandbuch – Pufferspeicher
DE
Käyttö- ja asennusohje - Varaajasäiliö
FI
Gebruikers- en installatiehandleiding – Buffervat
NL
Manual de utilizare și instalare – Rezervor acumulator
RO
CHB 2026-12
611182
UKV 100

Svenska
4Viktig information
6Till användaren
6Till installatören
8Tekniska uppgifter
English
9Important information
11For the User
11For the Installer
13Technical data
Deutsch
14Wichtige Informationen
16Für den Benutzer
16Für den Installateur
19Technische Daten
Suomeksi
21Tärkeää
23Käyttäjälle
23Asentajalle
25Tekniset tiedot
Nederlands
26Belangrijke informatie
28Voor de gebruiker
28Voor de installateur
31Technische gegevens
Romanian
32Informații importante
34Pentru Utilizator
34Pentru instalator
36Date tehnice
3UKV 100 |
Table of Contents

Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2020.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
MÄRKNING
ALLMÄNT
UKV 100 är konstruerad och tillverkad enligt god teknisk
praxis1för att säkerställa en säker användning.
1Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.
SERIENUMMER
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
LANDSSPECIFIK INFORMATION
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
UKV 100 av gäller konsumentlagarna. För fullständiga
villkor se www.konsumentverket.se.
Mellan NIBE och det företag som sålt produkten gäller
AA VVS. I enlighet med denna lämnar NIBE tre års pro-
duktgaranti till företaget som sålt produkten. Produktga-
rantin ersätter inte höjd energiförbrukning eller skada
som uppkommit p.g.a. yttre omständigheter som t.ex.
felaktig installation, vattenkvalité eller elektriska spän-
ningsvariationer.
För fullständiga villkor se www.nibe.se/forsakring.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
UKV 100 | SE4
Svenska

INSTALLATIONSKONTROLL
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Värmebärare (sida 7)
Avstängningsventiler
Säkerhetsventil
5UKV 100 | SE

Till användaren
TILLSYN OCH SKÖTSEL
Säkerhetsventilen i det system där ackumulatortanken
är installerad ska kontrolleras regelbundet (ca fyra
gånger per år) för att förhindra igensättning.
Kontrollen sker genom att öppna säkerhetsventilen
manuellt, vatten ska då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
SERVICE
Vid behov av service, kontakta installatören. Serienum-
mer (PZ3) (14 siffror) och installationsdatum ska alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
Till installatören
ALLMÄNT
UKV 100 kan ha flera olika användningsområde.
UKV 100 kan användas vid extern styrning på värmesy-
stemet. Värmepumpen laddar då UKV 100 med flytande
eller fast kondensering. Den externa styrningen styr
värmedistributionen från UKV 100 till förbrukaren.
Om flödet till värmesystemet kan strypas t.ex. med ra-
diatortermostater monteras en UKV 100 som mellantank.
Detta medför ett säkert flöde för värmepumpen.
UKV 100 möjliggör också ett högre flöde till värmesyste-
met än över värmepumpen.
I vissa installationer uppstår s.k. värmeknäppningar till
följd av rörelser vid temperaturförändringar. För att elimi-
nera tillfälliga temperaturförändringar, och därmed und-
vika värmeknäppningar, monteras en UKV 100 efter
värmeanläggningen.
UKV 100 kan även användas för att öka systemvolymen
och därmed kan driftproblem undvikas.
Ackumulatortanken består av ett kondensisolerat stålkärl
med isolering av polyuretan. Ytterbeklädnad av vit pul-
verlackerad stålplåt med gavlar av slagtålig plast.
Ackumulatortanken är konstruerad och tillverkad för ett
maximalt avsäkringstryck av 6 bar.
Arbetstemperatur är +4 till +95 °C.
TRANSPORT
UKV 100 ska transporteras och förvaras torrt.
UPPSTÄLLNING
Ackumulatortanken ska installeras i ett torrt utrymme
och med en temperatur som inte understiger 0 °C
(frostfritt).
MONTERING

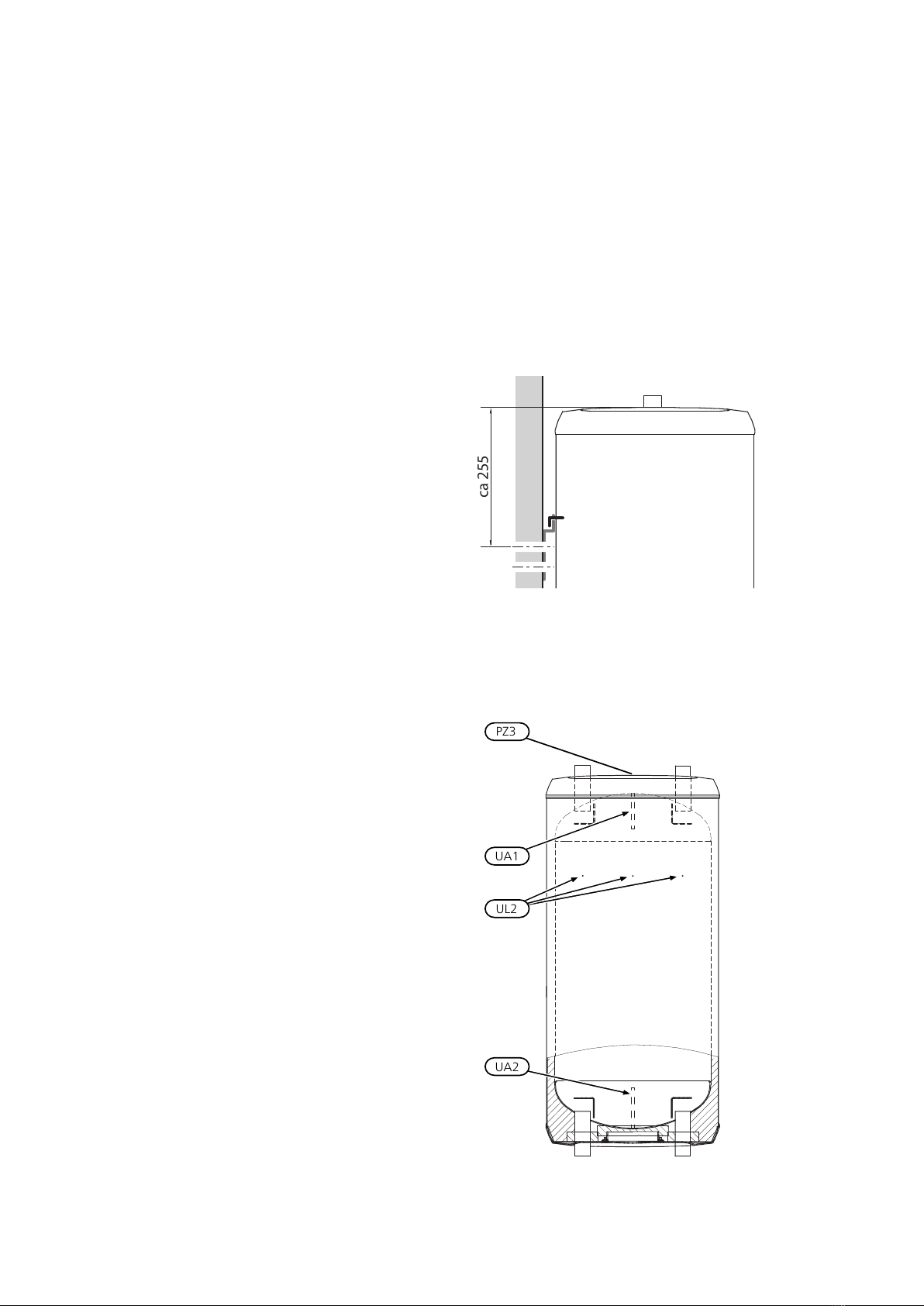

UKV 100 monteras vertikalt hängande på vägg. Sätt först
upp den medlevererade upphängningskonsolen på väg-
gen och häng därefter upp UKV 100 på konsolen.
ca 255
BIPACKADE KOMPONENTER
Upphängningskonsol.

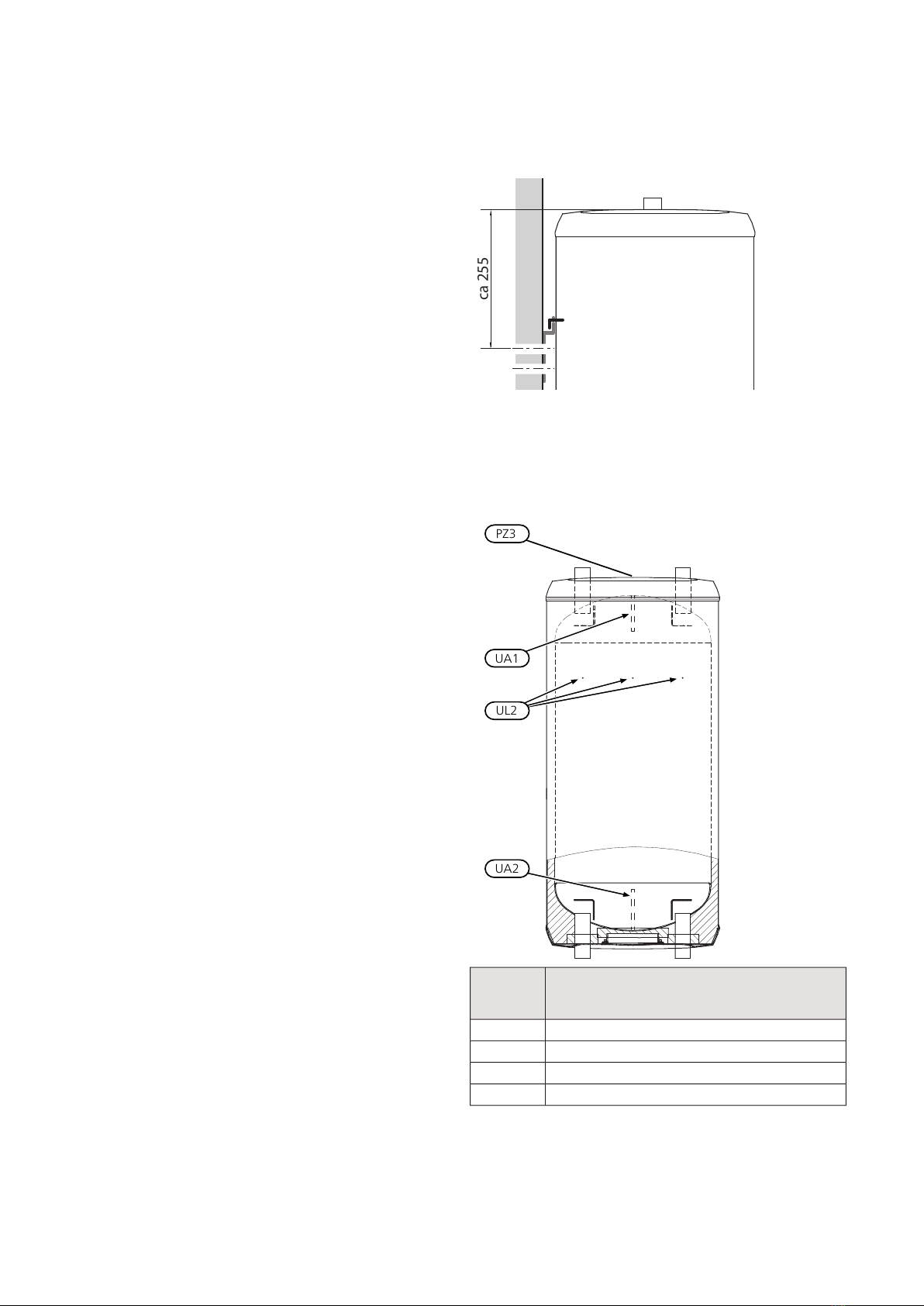

KOMPONENTPLACERING
UKV 100
UA1
PZ3
UL2
UA2
BenämningBeteck-
ning
Dykrör Ø9,5 mmUA1
Dykrör Ø9,5 mmUA2
Hål för väggfästeUL2
SerienummerskyltPZ3
UKV 100 | SE6

INSTALLATION
Samtliga anslutningar (även anslutningar och hål som
inte används) ska isoleras för att minimera tomgångsför-
lusterna.
DOCKNINGAR
OBS!
Detta är principschemor. Verklig anläggning
ska projekteras enligt gällande normer.
Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under
minimum rekommenderad volym för värmepump instal-
leras en UKV 100 som volymhöjare.
Volym- och flödeshöjare samt reducering av
värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under
minimum rekommenderad volym för värmepump
och/eller flödet stryps okontrollerat installeras en
UKV 100 som volym- och flödeshöjare.
Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under
minimum rekommenderad volym för värmepump instal-
leras en UKV 100 som volymhöjare.
RÖRINSTALLATION
Rörinstallation ska utföras enligt gällande regler.
Avtappningsventilen monteras på värmesystemets re-
turledning (XL2).
Systemet där UKV 100 är installerad ska förses med
säkerhetsventilen på högst 6 bar (0,6 MPa).
Spillrörets dimension ska vara samma som säkerhets-
ventilens. Förlägg spillvattenrör från säkerhetsventilen
sluttande i hela sin längd och se till att det är frostfritt
anordnat och väl stagat. Mynningen på spillröret ska
vara synlig och inte vara placerad i närheten av elektriska
komponenter.
Säkerställ att inkommande vatten är rent.
Vid oklarhet kontakta rörinstallatör alternativt se gällande
normer.
PÅFYLLNING
Påfyllning av ackumulatortanken sker genom att:
1. Avlufta ackumulatortanken genom att lossa anslut-
ning (XL1) i toppen på ackumulatortanken.
2. Fyll på kärlet genom avtappningsventilen.
3. När det endast kommer vatten ur anslutningen (XL1)
(till en början kommer luftblandat vatten) kan anslut-
ningen stängas och ackumulatortanken är fylld.
7UKV 100 | SE

Tekniska uppgifter

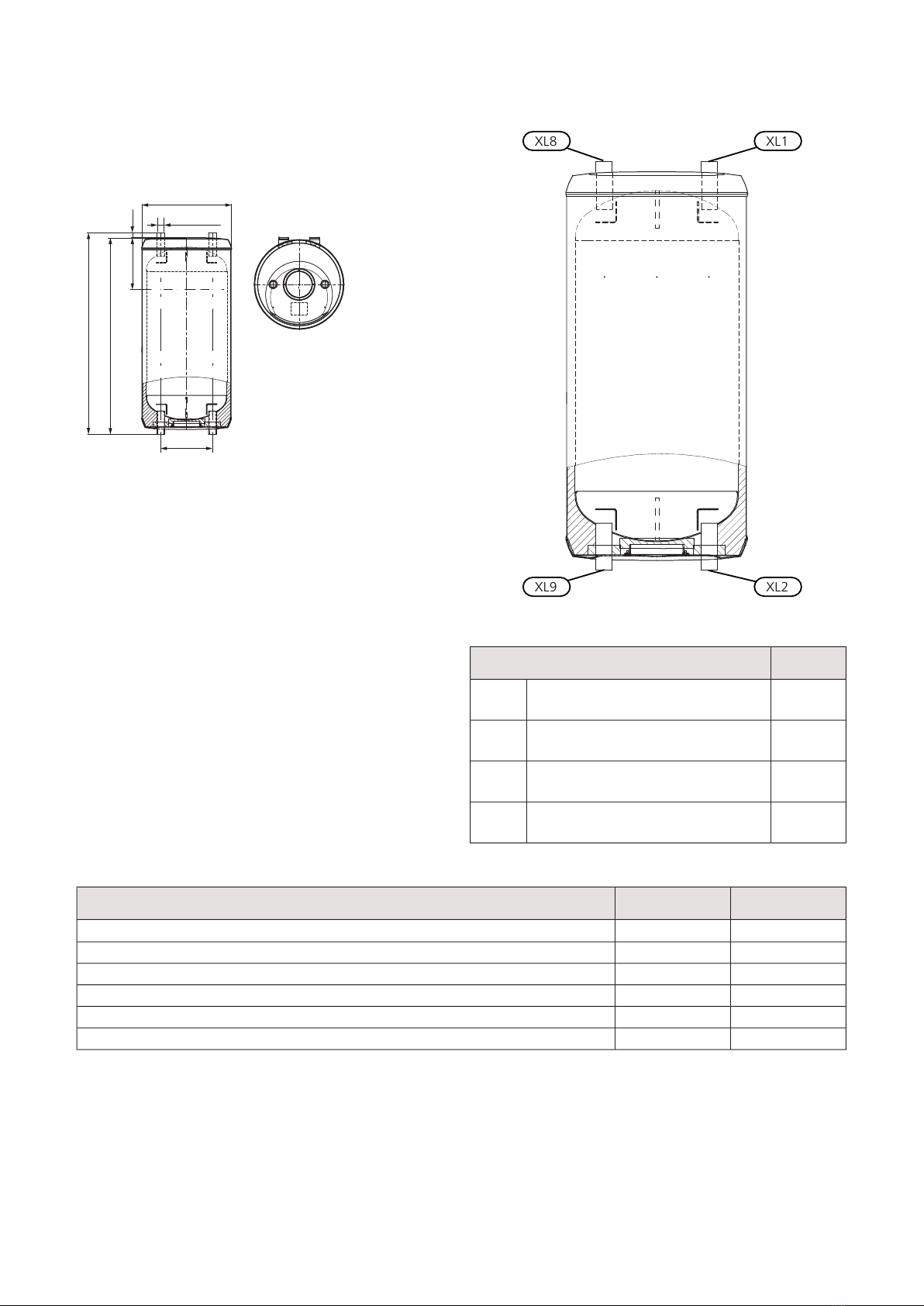

MÅTT
UKV 100
1010
965
25
450
260
ca 255
G 1"inv
Ø
RÖRANSLUTNINGAR
UKV 100
XL2
XL1
XL9
XL8
RÖRDIMENSIONER
Anslutning
G1" inv.Framledning värmesystemXL1
G1" inv.Returledning värmesystemXL2
G1" inv.Dockning från värmepumpXL8
G1" inv.Dockning till värmepumpXL9
TEKNISKA DATA
UKV 100Modell
CEffektivitetsklass1
98literVolym
31kgNettovikt
0,6 / 6MPa/barMax arbetstryck
+4 - +95°CMax arbetstemperatur
686 19 36RSK nr
088 207Art. nr
1Skala för produktens effektivitetsklass A+ till F.
ENERGIMÄRKNING
NIBETillverkare
UKV-100Modell
C
Effektivitetsklass
60WVärmeförlust
98lVolym
UKV 100 | SE8

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2020.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
MARKING
GENERAL
UKV 100 is designed and manufactured according to
good technical practice1in order to ensure safe usage.
1Pressure Equipment Directive 2014/68/EU Article 4 point 3.
SERIAL NUMBER
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
RECOVERY
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current le-
gislation.
9UKV 100 | GB
English

INSPECTION OF THE INSTALLATION
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSigna-
ture
NotesDescription
✔
Heating medium (page 12)
Shut off valves
Safety valve
UKV 100 | GB10

For the User
MAINTENANCE
The safety valve in the system where the accumulator
tank is installed must be inspected regularly (about four
times a year) to prevent blockages.
To inspect the valve, open the safety valve manually
and check that water flows through the overflow pipe.
If this does not happen then the safety valve is defective
and must be replaced.
SERVICE
For service, contact the installer. Serial number (PZ3)
(14 digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
For the Installer
GENERAL
UKV 100 has several different areas of use.
UKV 100 can be used during external control of the
heating system. The heat pump then charges UKV 100
with floating or fixed condensing. The external control
function controls the heat distribution from UKV 100 to
the consumer.
If the flow to the heating system can be restricted using
radiator thermostats, for example, install a UKV 100 as
an intermediate tank. This ensures a secure flow for the
heat pump.
UKV 100 also allows a greater flow to the heating sys-
tem than across the heat pump.
In some installations, so-called heating clicks occur as
a result of movements during changes in temperature.
To eliminate temporary changes in temperature, and
thereby prevent heating clicks, install a UKV 100 after
the heating installation.
UKV 100 can also be used to increase the system
volume and thereby prevent malfunctions.
The accumulator tank consists of a condensation-insu-
lated steel vessel with polyurethane insulation. Outer
cladding in white, powder-coated sheet metal with ends
of durable plastic.
The accumulator tank is designed and manufactured for
a maximum cut-off pressure of 6 bar.
The working temperature is +4 to +95 °C.
TRANSPORT
UKV 100 should be transported and stored in the dry.
ASSEMBLY
The accumulator tank must be installed in a dry area at
a temperature that does not drop below 0 °C (frost-free).
MOUNTING
UKV 100 has to be installed vertically suspended on the
wall. First install the enclosed mounting bracket on the
wall, then suspend UKV 100 from the bracket.
ca 255
SUPPLIED COMPONENTS
Suspension bracket.
COMPONENT LOCATION
UKV 100
UA1
PZ3
UL2
UA2
NameDesigna-
tion
Submerged tube Ø9,5 mmUA1
Submerged tube Ø9,5 mmUA2
Holes for wall bracketUL2
Serial number platePZ3
11UKV 100 | GB

INSTALLATION
All connections (including connections or holes that are
not used) must be insulated to minimise energy losses.
DOCKINGS
NOTE
These are outline diagrams. Actual installations
must be planned according to applicable
standards.
Volume increase as well as reduction of heat spikes
A UKV 100 is installed as a volume increaser in those
cases where the system volume in the climate system
is below the minimum recommended volume for
the heat pump.
Volume and flow increaser and reduction in heat
spikes
A UKV 100 is installed as a volume and flow increaser
in those cases where the system volume in the climate
system is below the minimum recommended volume
for the heat pump and/or the flow is restricted without
control.
Volume increase as well as reduction of heat spikes
A UKV 100 is installed as a volume increaser in those
cases where the system volume in the climate system
is below the minimum recommended volume for
the heat pump.
PIPE INSTALLATION
Pipe installation must be carried out in accordance with
current norms and directives.
The drain valve is installed on the heating system’s re-
turn line (XL2).
The system where UKV 100 is installed must be supplied
with a safety valve of max. 6 bar (0,6 MPa).
The overflow pipe must be the same size as the safety
valve's. Route the overflow pipe from the safety valve,
sloping along its entire length, and ensure that it is frost-
proof and well supported. The mouth of the overflow
pipe must be visible and not placed close to electrical
components.
Ensure that incoming water is clean.
If uncertain, contact a plumber alternatively see applic-
able standards.
FILLING
Fill the accumulator tank as follows:
1. Vent the accumulator tank by loosening the connec-
tion (XL1) at the top of the accumulator tank.
2. Fill the vessel through the drain valve.
3. When only water comes out of the connection (XL1)
(an air-water mixture emerges initially), the connec-
tion can be closed and the accumulator tank is filled.
UKV 100 | GB12

Technical data
DIMENSIONS
UKV 100
1010
965
25
450
260
ca 255
G 1"inv
Ø
PIPE CONNECTIONS
UKV 100
XL2
XL1
XL9
XL8
PIPE DIMENSIONS
Connection
G1" int.Supply line, heating systemXL1
G1" int.Return line, heating systemXL2
G1" int.Docking from heat pumpXL8
G1" int.Docking to heat pumpXL9
TECHNICAL SPECIFICATIONS
UKV 100Model
CEfficiency class1
98litreVolume
31kgNet weight
0,6 / 6MPa/barMax. operating pressure
+4 - +95°CMax. operating temperature
088 207Part No.
1Scale for the product’s efficiency class A+ to F.
ENERGY LABELLING
NIBESupplier
UKV-100Model
C
Energy efficiency class
60WHeat loss
98lVolume
13UKV 100 | GB

Wichtige
Informationen
SICHERHEITSINFORMATIONEN
In diesem Handbuch werden Installations- und Service-
vorgänge beschrieben, die von Fachpersonal auszufüh-
ren sind.
Dieses Handbuch verbleibt beim Kunden.
Dieses Gerät darf von Kindern ab einem
Alter von 8 Jahren sowie von Personen
mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten oder
mangelnden Erfahrungen und Wissen nur
dann verwendet werden, wenn diese unter
Aufsicht stehen oder eine Anleitung zur
sicheren Benutzung des Geräts erhalten
haben und sich der vorhandenen Risiken
bewusst sind. Kinder dürfen nicht mit dem
Gerät spielen. Eine Reinigung und Wartung
durch den Benutzer darf nicht von Kindern
ohne Aufsicht ausgeführt werden.
Technische Änderungen vorbehalten!
©NIBE 2020.
SYMBOLE
HINWEIS!
Dieses Symbol kennzeichnet eine Gefahr für
Personen und Maschinen.
ACHTUNG!
Dieses Symbol verweist auf wichtige Angaben
dazu, was bei Installation oder Wartung der
Anlage zu beachten ist.
KENNZEICHNUNG
ALLGEMEINES
UKV 100 ist gemäß guter Ingenieurpraxis1konstruiert
und hergestellt, um eine sichere Nutzung zu gewährleis-
ten.
1Druckgeräterichtlinie 2014/68/EU Artikel 4 Punkt 3.
SERIENNUMMER
Die Seriennummer wird auf der Produktoberseite ange-
geben.
ACHTUNG!
Geben Sie stets die Seriennummer des Pro-
dukts an, wenn Sie einen Fehler melden.
RECYCLING
Übergeben Sie den Verpackungsabfall dem In-
stallateur, der das Produkt installiert hat, oder
bringen Sie ihn zu den entsprechenden Abfall-
stationen.
Wenn das Produkt das Ende seiner Lebensdau-
er erreicht hat, darf es nicht über den normalen Hausmüll
entsorgt werden. Stattdessen muss es bei speziellen
Entsorgungseinrichtungen oder Händlern abgegeben
werden, die diese Dienstleistung anbieten.
Eine unsachgemäße Entsorgung des Produkts durch
den Benutzer zieht Verwaltungsstrafen gemäß gelten-
dem Recht nach sich.
UKV 100 | DE14
Deutsch

INSTALLATIONSKONTROLLE
Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu
unterziehen. Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden.
DatumUnter-
schrift
AnmerkungBeschreibung
✔
Heizungsmedium (Seite 18)
Absperrventile
Sicherheitsventil
15UKV 100 | DE

Für den Benutzer
KONTROLLE UND WARTUNG
Das Sicherheitsventil in dem System, in dem der Spei-
chertank installiert ist, muss regelmäßig kontrolliert
werden (ca. viermal pro Jahr), um Blockierungen zu
verhindern.
Bei der Kontrolle wird das Sicherheitsventil per Hand
geöffnet. Dabei sollte Wasser durch das Überlaufrohr
fließen. Andernfalls ist das Sicherheitsventil defekt und
muss ersetzt werden.
SERVICE
Wenden Sie sich bei Servicebedarf an den Installateur.
Seriennummer (PZ3; 14 Ziffern) und Installationsdatum
sind stets anzugeben.
Es dürfen nur Ersatzteile verwendet werden, die von
NIBE geliefert wurden.
Für den Installateur
ALLGEMEINES
Für UKV 100 existieren unterschiedliche Einsatzmöglich-
keiten.
UKV 100 lässt sich bei der externen Steuerung des
Heizsystems einsetzen. Die Wärmepumpe lädt in die-
sem Fall UKV 100 mit gleitender oder fester Kondensie-
rung. Die externe Steuerung regelt die Wärmeverteilung
von UKV 100 zum Verbraucher.
Wenn der Volumenstrom zum Heizsystem gedrosselt
werden kann (z. B. mit Heizkörperthermostaten), wird
ein UKV 100 als Pufferspeicher montiert. Dies bewirkt
einen sicheren Volumenstrom für die Wärmepumpe.
UKV 100 ermöglicht zudem einen höheren Volumen-
strom zum Heizsystem als über die Wärmepumpe.
Bei bestimmten Installationen entstehen Knackge-
räusche, die auf Bewegungen bei Temperaturänderun-
gen beruhen. Um vorübergehende Temperaturänderun-
gen und damit Knackgeräusche durch Wärmeänderun-
gen auszuschließen, wird eine UKV 100-Einheit im An-
schluss an die Heizungsanlage montiert.
Mit UKV 100 kann darüber hinaus das Systemvolumen
gesteigert werden, um Betriebsstörungen zu verhindern.
Der Pufferspeicher besteht aus einem gegen Kondensa-
tion isolierten Stahlgefäß mit einer Isolierung aus Polyu-
rethan. Die Außenverkleidung ist aus weißem, pulverbe-
schichtetem Stahlblech mit Stirnseiten aus schlagfestem
Kunststoff gefertigt.
Der Speichertank wird für einen maximalen Absiche-
rungsdruck von 6 Bar konstruiert und hergestellt.
Die Arbeitstemperatur beträgt +4 bis +95 °C.
TRANSPORT
UKV 100 muss trocken transportiert und gelagert wer-
den.
AUFSTELLUNG
Der Pufferspeicher muss in einem trockenen Raum mit
einer Temperatur, die 0 °C nicht unterschreiten darf
(frostfrei), installiert werden.
MONTAGE
UKV 100 wird vertikal an der Wand hängend montiert.
Bringen Sie zunächst die mitgelieferte Aufhängekonsole
an der Wand an und hängen Sie dann UKV 100 an der
Konsole auf.
ca 255
BEILIEGENDE KOMPONENTEN
Aufhängekonsole.
POSITION DER KOMPONENTEN
UKV 100
UA1
PZ3
UL2
UA2
UKV 100 | DE16

BezeichnungBezeich-
nung
Tauchrohr Ø9,5 mmUA1
Tauchrohr Ø9,5 mmUA2
Öffnung für WandhalterungUL2
SeriennummernschildPZ3
17UKV 100 | DE

INSTALLATION
Alle Anschlüsse (auch nicht verwendete Anschlüsse
und Öffnungen) müssen isoliert werden, um Leerlauf-
verluste zu minimieren.
ANSCHLUSSOPTIONEN
HINWEIS!
Dies sind Prinzipskizzen. Die tatsächliche Anla-
ge muss gemäß den geltenden Normen ge-
plant und montiert werden.
Volumenerhöhung und Reduzierung von
Knackgeräuschen durch Wärmeänderungen
Wenn das Systemvolumen im Klimatisierungssystem
unter dem empfohlenen Mindestvolumen für die Wär-
mepumpe liegt, ist ein UKV 100 zur Volumenstromver-
größerung zu installieren.
Volumen- und Durchflussvergrößerung sowie
Reduzierung von Knackgeräuschen durch
Temperaturänderungen
Wenn das Systemvolumen im Klimatisierungssystem
unter dem empfohlenen Mindestvolumen für die Wär-
mepumpe liegt bzw. der Volumenstrom unkontrolliert
gedrosselt wird, ist ein UKV 100 zur Volumen- und
Durchflussvergrößerung zu installieren.
Volumenerhöhung und Reduzierung von
Knackgeräuschen durch Wärmeänderungen
Wenn das Systemvolumen im Klimatisierungssystem
unter dem empfohlenen Mindestvolumen für die Wär-
mepumpe liegt, ist ein UKV 100 zur Volumenstromver-
größerung zu installieren.
ROHRINSTALLATION
Die Rohrinstallation muss gemäß den geltenden Vor-
schriften ausgeführt werden.
Das Entleerungsventil wird am Rücklauf des Heizsys-
tems montiert (XL2).
Das System, in dem UKV 100 installiert ist, muss mit
einem Sicherheitsventil mit maximal 6 bar (0,6 MPa)
bestückt werden.
Die Abmessungen des Überlaufrohrs müssen mit denen
des Sicherheitsventils übereinstimmen. Das Überlaufrohr
vom Sicherheitsventil muss über die gesamte Länge
mit Gefälle verlegt werden. Darauf achten, dass die
Anlage frostfrei und gut ausgesteift verlegt wird. Der
Austritt des Überlaufrohrs muss im Sichtbereich liegen
und darf sich nicht in der Nähe elektrischer Komponen-
ten befinden.
Stellen Sie sicher, dass das einströmende Wasser sau-
ber ist.
Wenden Sie sich im Zweifelsfall an den Klempner bzw.
konsultieren Sie die geltenden Normen.
BEFÜLLUNG
Der Brauchwasserspeicher wird wie folgt befüllt:
1. Entlüften Sie den Pufferspeicher, indem Sie den
Anschluss (XL1) an der Oberseite des Pufferspei-
chers lösen.
2. Befüllen Sie den Behälter durch das Entleerungsven-
til.
3. Wenn nur noch Wasser aus dem Anschluss austritt
(XL1) (dieses enthält zunächst Lufteinschlüsse), kann
der Anschluss geschlossen werden und der Puffer-
speicher gilt als befüllt.
UKV 100 | DE18

Technische Daten
MAßE
UKV 100
1010
965
25
450
260
ca 255
G 1"inv
Ø
ROHRANSCHLÜSSE
UKV 100
XL2
XL1
XL9
XL8
ROHRABMESSUNGEN
Anschluss
G1" Innen-
durchm.
Vorlauf HeizsystemXL1
G1" Innen-
durchm.
Rücklauf HeizsystemXL2
G1" Innen-
durchm.
Anschluss von der WärmepumpeXL8
G1" Innen-
durchm.
Anschluss zur WärmepumpeXL9
TECHNISCHE DATEN
UKV 100Modell
CEffizienzklasse1
98lVolumen
31kgNettogewicht
0,6 / 6MPa/Bar)Max. Arbeitsdruck
+4 - +95°CMax. Arbeitstemperatur
088 207Art.nr.
1Skala für die Effizienzklasse des Produkts A+ bis F.
19UKV 100 | DE

ENERGIEVERBRAUCHSKENNZEICHNUNG
NIBEHersteller
UKV-100Modell
C
Effizienzklasse
60WWärmeverlust
98lVolumen
UKV 100 | DE20
