CZ NÁVOD K OBSLUZE A INSTALACI Akumulačnínádržpro vytápěcí a chladicí systémy
SK NÁVOD NA INŠTALÁCIU Akumulačnánádržpre vykurovacie a chladiace systémy
GB INSTALATION INSTRUCTION Buffertank for heating and cooling systems
DE MONTAGEANLEITUNG Pufferspeicher für Heiz- und Kühlsysteme
RU Руководство по установке Аккумулирующий бак для систем отопления и
охлаждения

UKV 102
23
NÁVOD K INSTALACI CZ
UKV 102
Všeobecné informace
Nádrž UKV se používá v několika oblastech.
Nádrž UKV lze používat s externím řízením topného
systému. V takovém případě tepelné čerpadlo plní nádrž
UKV v režimu pohyblivé nebo plovoucí kondenzace.
Externí řídicí funkce ovládá rozvod tepla z UKV do spo-
třebiče.
Pokud lze průtok do topného systému regulovat napří-
klad termostaty radiátorů, nainstalujte UKV jakovlože-
nou nádrž (anuloid). Tím zaručíte tepelnému čerpadlu
bezpečný průtok.
Pomocí UKV lze také dosáhnout vyššího průtoku do
topného systému než z tepelného čerpadla.
V některých instalacích vznikají takzvané tepelné špičky
v důsledku pohybů během změn teploty. Chcete-li
vyloučit dočasné změny teploty a tím předejít vzniku
tepelných špiček, nainstalujte nádrž UKV za zdrojtepla.
UKV lze použít také ke zvýšení objemu systému a
k ochraně před závadami.
Montáž
Nádrž UKV je vybavena oboustrannými závěsy. Chcete-
li změnit stranu, na kteréje umístěna jímka, závěsy lze
umístit na opačnou stranu.
Před uvedením do provozu doporučujeme spustit
topný okruh a případné nečistoty, které jsou
zachycené ve filtru vyčistit, poté je systém plně
funkční.
Tento spotřebič není určen k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatečný-
mi zkušenostmi a znalostmi, pokud nemají zajištěn dohled nebo nebyly poučeny o používání spotřebiče osobou zodpovědnou za jejich bezpečnost. Je
nutné dohlížet na děti, aby si nehrály se spotřebičem. Výrobce si vyhrazuje právo na jakékoliv konstrukční nebo technické změny.
©
NIBE 2012.

UKV 102
24
CZ Zapojení
Zapojení
Zvýšení objemu a omezení tepelných špiček
49
120
81
89
VP1
Toto zapojení sepoužívá v případě nedostatečného objemu systému nebo za účelem omezení tepelných špiček v top-
ném systému. Nádrž UKV se instaluje za účelem vyloučení tepelných špiček v topném systému. Zvolte diagonální přípoj-
ky (např. vlevo nahoře a vpravo dole). Uzavřete všechny přípojky, které senepoužívají. Pokud hrozí nebezpečí možného
nulového průtoku, musí senainstalovat automatický přepouštěcí ventil.
Zvýšení objemu a omezení tepelných špiček
RC
49
120
VP1
VVM
300
V
případě, že objem systému v topném systému je nižší než 20 l/kW (výkon tepelného čerpadla při 7/45°C) a/nebo
není regulováno tlumení průtoku, nádrž UKV (120) seinstaluje jako prostředek na zvýšení objemu a průtoku. Uzavřete
všechny přípojky, které senepoužívají. Pokud hrozí nebezpečí možného nulového průtoku, musí se nainstalovat auto-
matický přepouštěcí ventil.
Upozornění! Toto jsou přehledová schémata. Aktuální instalace semusí naplánovat podle platných norem.

UKV 102
25
Tillsatsvärme
FG
Zapojení
CZ
Zvýšení objemu a průtoku
93
35 89 35
120
99
94
VP1
V
případě, že objem systému v radiátorovém okruhu je nižší než 20 l/kW (výkon tepelného čerpadla při 7/45 °C) a/nebo
není regulováno tlumení průtoku v radiátorech, nádrž UKV se instaluje jako prostředek na zvýšení objemu a průtoku.
Spojka T se musí umístit co nejblíže nádrži UKV.
Zvýšení objemu a průtoku
101
31
Přídavné teplo
120 35
T
P
VP1
Pro větší domy, činžovní domy, průmyslové objekty nebopodobné stavby se zásobníky přiváděného vzduchu.
Zásobní nádrž se využívá jako vyrovnávací nádoba pro trubkový výměník přiváděného vzduchu. Spojka T se musí umístit
co nejblíže nádrži UKV.
Upozornění! Toto jsou přehledová schémata. Aktuální instalace semusí naplánovat podle platných norem.

UKV 102
26
855
845
10
550
465
196
555
CZ
Rozměry
4 [ 1µ LQY .
4a
5a
4b 95
6
80 5b
 524
355
Seznam součástí
4a Přípojka, výstup tepelného čerpadla
4b Přípojka, průtok topného systému
5a Přípojka, vratná tepelného čerpadla
5b Přípojka, vratná topného systému
6 Oboustranné montážní držáky
8 Vnořená jímka prům. 9,5
31 Pomocné relé
35 Oběhové čerpadlo
49 Automatický přepouštěcí ventil
81 Regulační ventil
89 Čidlo výstupního potrubí
93 SMO 10
94 Čidlo vratného potrubí
95 Typový štítek
99 Ponorný ohřívač/elektrokotel
101 Trubkový výměník přiváděného vzduchu (větrání)
120 UKV
8
Technické specifikace
UKV 102
Objem
l
100
Max. pracovní tlak
(bar)
6
Pracovní teplota
°C
5 - 95
Hmotnost
kg
41

UKV 102
24
NÁVOD NA INŠTALÁCIU SK
UKV 102
Všeobecné informácie
Nádrž UKV sa používa v niekoľkých oblastiach .
Nádrž UKV možno používať s externým riadením
vykurovacieho systému. V takom prípade tepelné
čerpadlo plní nádrž UKV v režimu pohyblivej al ebo
plávajúcej kondenzácie. Externáriadiaca funkcia ovláda
rozvod tepla z UKV do spotrebiča.
Pokiaľ možno prietok do vykurovacieho systému
regulovať napríklad termostatmi, nainštalujte UKV ako
vloženú nádrž (anuloid). Tým zaručíte tepelnému
čerpadlu bezpečný prietok.
Pomocou UKV možno tiež dosiahnuť vyšší prietok do
vykurovacieho systému než z tepelného čerpadla.
V niektorých inštaláciách vznikajú takzvané tepelné
špičky v dôsledku pohybov počas zmien teploty. Ak
chcete vylúčiť dočasné zmeny teploty a tým predísť
vzniku tepelných špičiek, nainštalujte nádrž UKV za
zdrojtepla. UKV možno použiť tiež na zvýšenie objemu
systému ana
ochranu pred závadami.
Montáž
Nádrž UKV je vybavená obojstrannými závesmi. Ak
chcete zmeniť stranu, na ktorej je umiestnená nádrž ,
závesy možno umiestniť na opačnú stranu.
Pred uvedením do prevádzky odporúčame spustiť
vykurovací okruh a prípadné nečistoty, ktoré sú
zachytené vo filtri vyčistiť, potom je systém plne
funkčný.
Tento spotrebič nie je určený na používanie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými al ebo mentálnymi schopnosťami al ebo s
nedostatočnými s kúsenosťami a znalosťami, pokiaľ nemajú zaistený dohľad alebo neboli poučené o používaní spotrebiča osobou zodpovednou za ich
bezpečnosť. Je nutné dohliadať nadeti, aby sa nehrali so spotrebičom. Výrobca si vyhradzuje právo na akékoľvek konštrukčné al ebo technické zmeny.
© NIBE 2012.

UKV 102
25
SK Zapojenie
Zapojenie
Zvýšenie objemu a obmedzenie tepelných špičiek
49
120
81
89
VP1

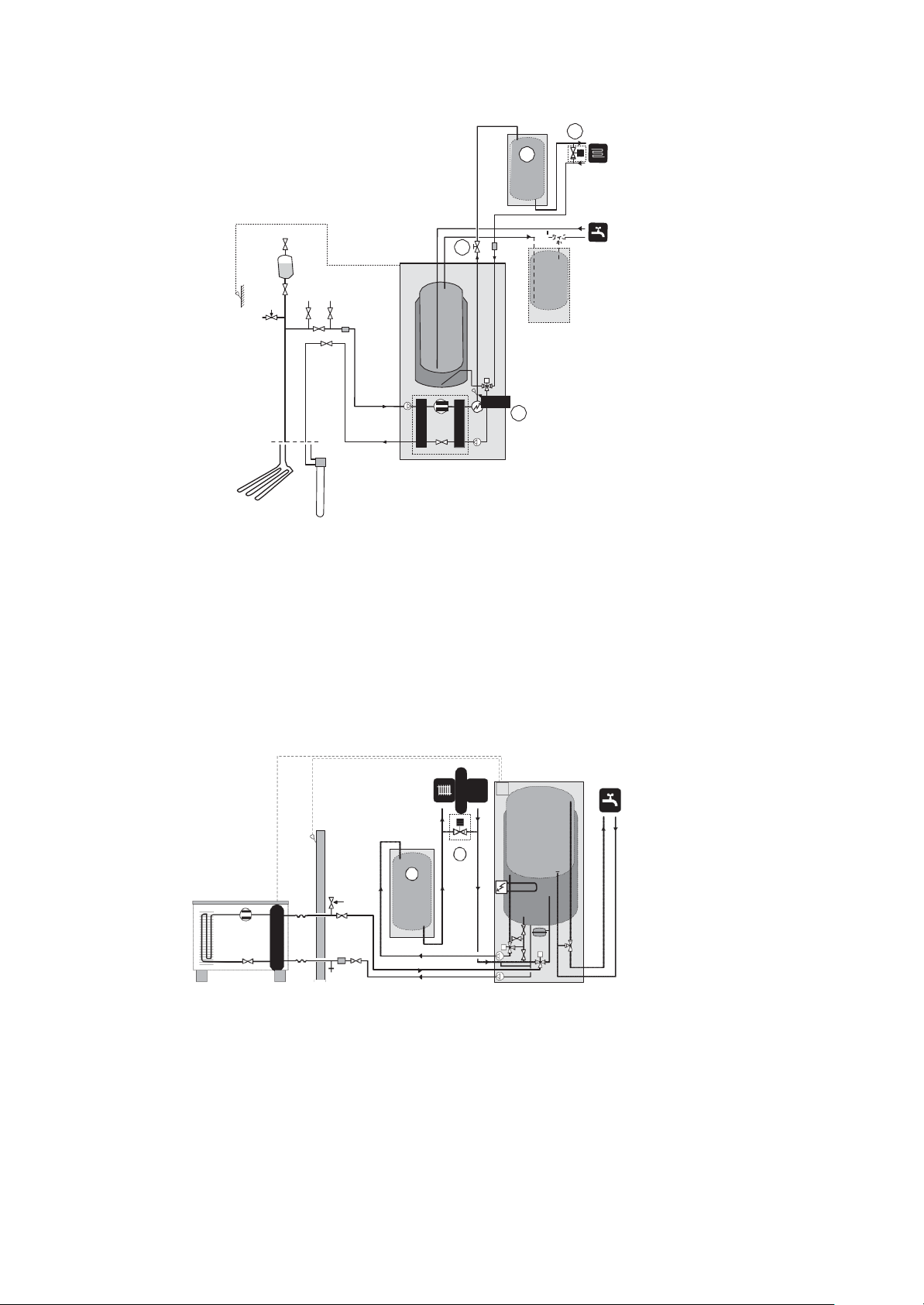

Toto zapojenie sapoužíva v prípade nedostatočného objemu systému al ebo za účelom obmedzenia tepelných špičiek vo
vykurovacom systéme. Nádrž UKV sa inštaluje za účelom vylúčenia tepelných špičiek vo vykurovacom systéme. Zvoľte
diagonálne prípojky (napr. vľavo hore a vpravo dole). Uzavrite všetky prípojky, ktoré sanepoužívajú. Pokiaľ hrozí
nebezpečenstvo možného nulového prietoku, musí sanainštalovať automatický prepúšťací ventil.
Zvýšenie objemu a obmedzenie tepelných špičiek
RC
49
120
VP1
VVM
300
V
prípade, že je objem systému vo vykurovacom systéme nižší ako 20 l/kW (výkon tepelného čerpadla pri 7/45°C) a/lebo
nie je regulované tlmenie prietoku, nádrž UKV (120) sainštaluje ako prostriedok na zvýšenie objemu a prietoku.
Uzavrite všetky prípojky, ktoré sanepoužívajú. Pokiaľ hrozí nebezpečenstvo možného nulového prietoku, musí sa
nainštalovať auto matický prepúšťací ventil.
Upozornenie! Toto sú schémy prehľadu. Aktuálna inštalácia samusí naplánovať podľa platných noriem.

UKV 102
25
Tillsatsvärme
FG
Zapojenie
SK

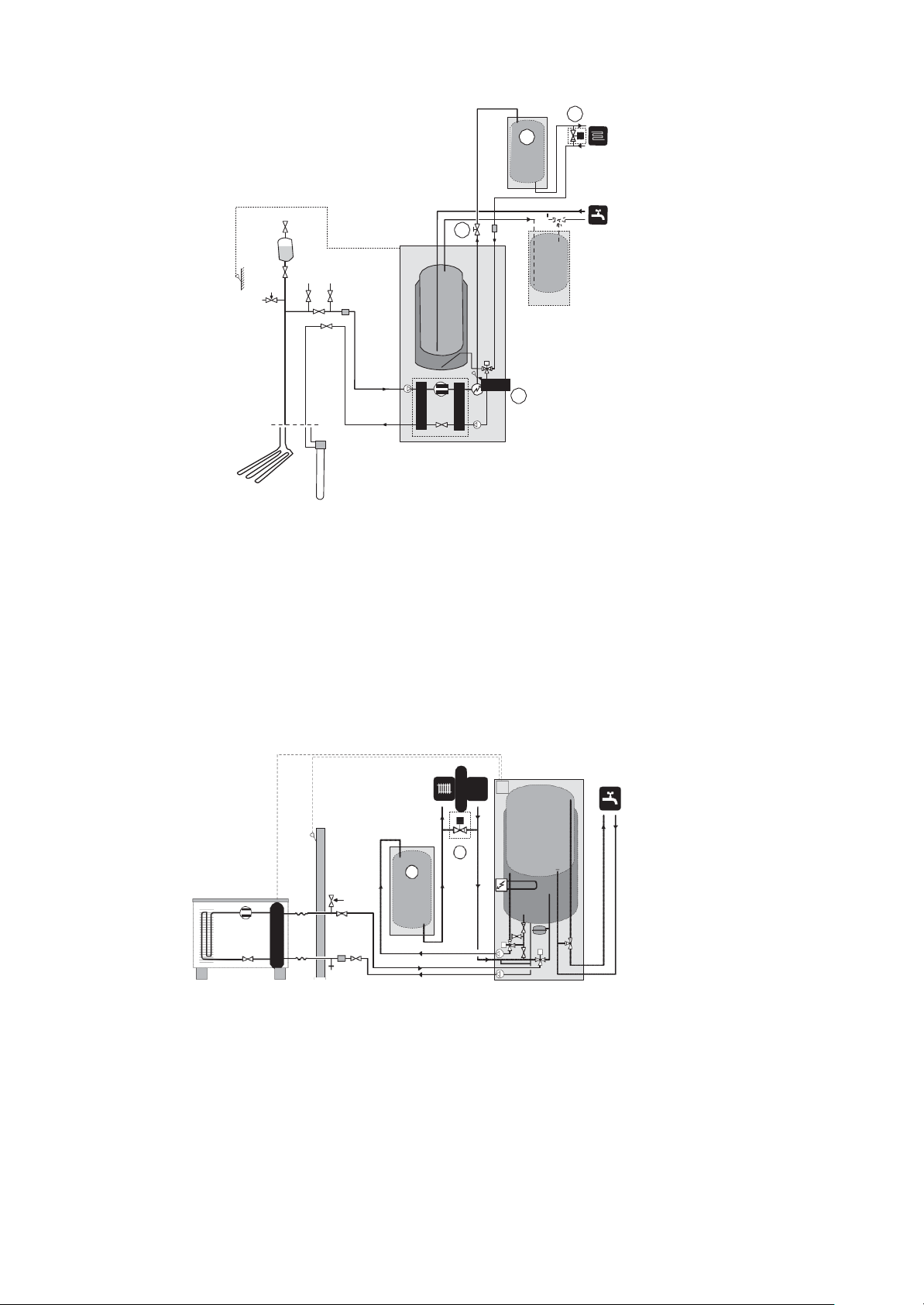

Zvýšenie objemu a prietoku
93
35 89 35
120
99
94
VP1
V
prípade, že je objem systému v radiátorovom okruhu nižší ako 20 l/kW (výkon tepelného čerpadla pri 7/45 °C) a/lebo
nie je regulované tlmenie prietoku v radiátoroch, nádrž UKV sa inštaluje ako prostriedok na zvýšenie objemu a prietoku.
Spojka T sa musí umiestniť čo najbližšie k nádrži UKV.
Zvýšenie objemu a prietoku
101
31
Prídavné teplo
120 35
T
P
VP1
Pre väčšie domy, činžiaky , priemyslové objekty alebo podobné stavby so zásobníkmi privádzaného vzduchu.
Zásobná nádrž sa využíva ako vyrovnávacia nádoba pre trubkový výmenník privádzaného vzduchu. Spojka T sa musí
umiestniť čo najbližšie k nádrži UKV.
Upozornenie! Toto sú schémy prehľadu. Aktuálna inštalácia samusí naplánovať podľa platných noriem.

UKV 102
26
855
845
10
550
465
196
555
SK

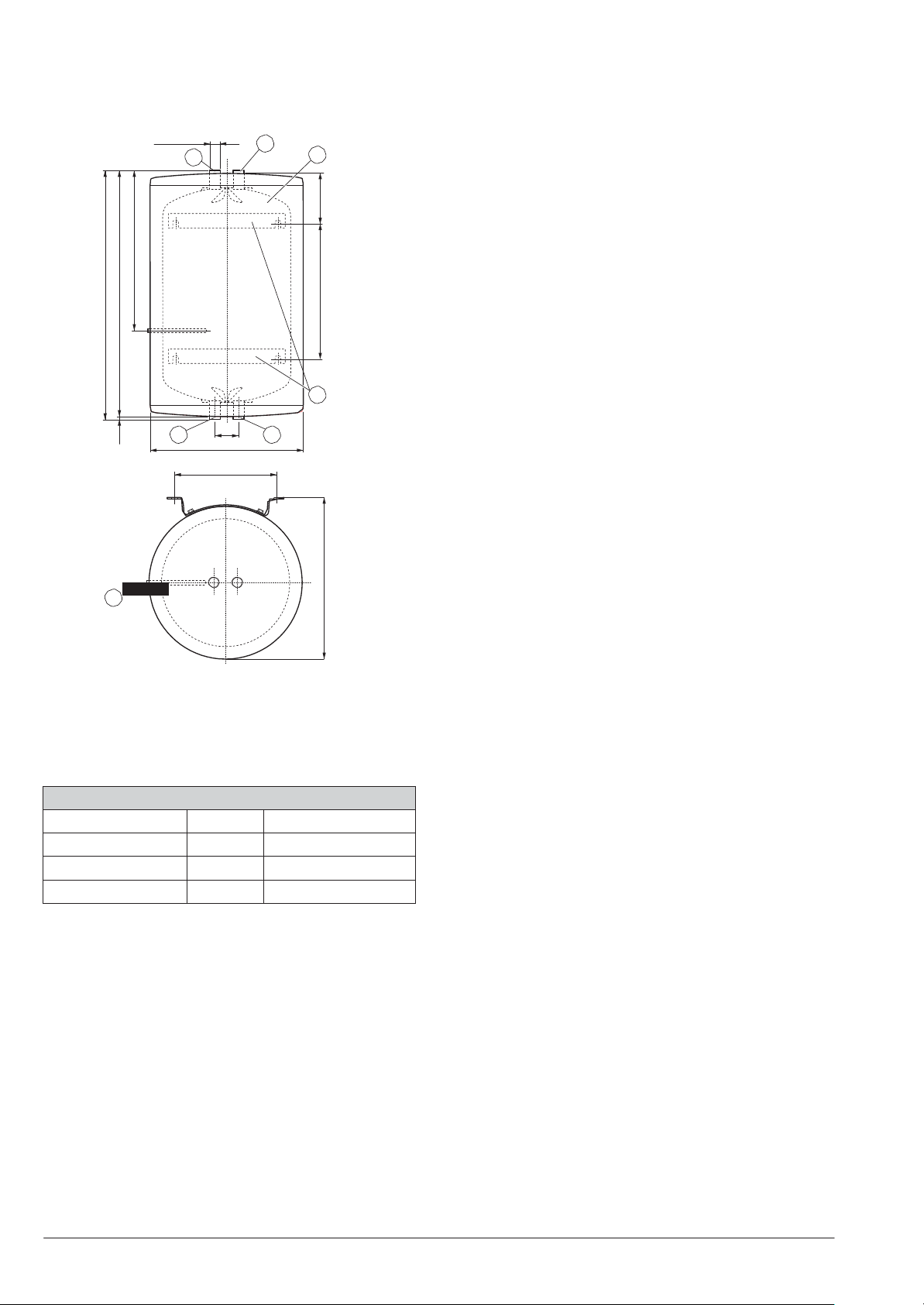

Rozmery
4 [ 1µ LQY .
4a
5a
4b 95
6
80 5b
 524
355
Zoznam súčiastok
4a Prípojka, výstup tepelného čerpadla
4b Prípojka, prietok vykurovacieho systému
5a Prípojka, vratná tepelného čerpadla
5b Prípojka, vratná vykurovacieho systému
6 Obojstranné montážne držiaky
8 Vnorená nádrž priem. 9,5
31 Pomocné relé
35 Obehové čerpadlo
49 Automatický prepúšťací ventil
81 Regulačný ventil
89 Senzor výstupného potrubia
93 SMO 10
94 Senzor vratného potrubia
95 Typový štítok
99 Ponorný ohrievač/elektrokotol
101 Trubkový výmenník privádzaného vzduchu
(vetranie)
120 UKV
8
Technické špecifikácie
UKV 102
Objem
l
100
Max. pracovný tlak
(bar)
6
Pracovná teplota
°C
5 - 95
Hmotnosť
kg
41

INSTALLATION INSTRUCTIONS
GB
UKV 102
7
UKV 102
General
UKV has several different areas of use.
UKV can be used with external control of the heating
system. The heat pump then charges UKV with floating
or fixed condensing. The external control function con-
trols the heat distribution from UKV to the consumer.
If the flow to the heating system can be throttled with
radiator thermostats for example, install a UKV as an
intermediate tank. This ensures a secure flow for the
heat pump.
UKV also allowsa greater flow to the heating system
than across the heatpump.
In some installations, so-called heat spikes occur as a
result of movements during temperature changes. T o
eliminate temporary temperature changes, and thereby
prevent heat spikes, install a UKV after the heating
installation.
UKV can also be used to increase the system volume
and prevent malfunctions.
Assembly

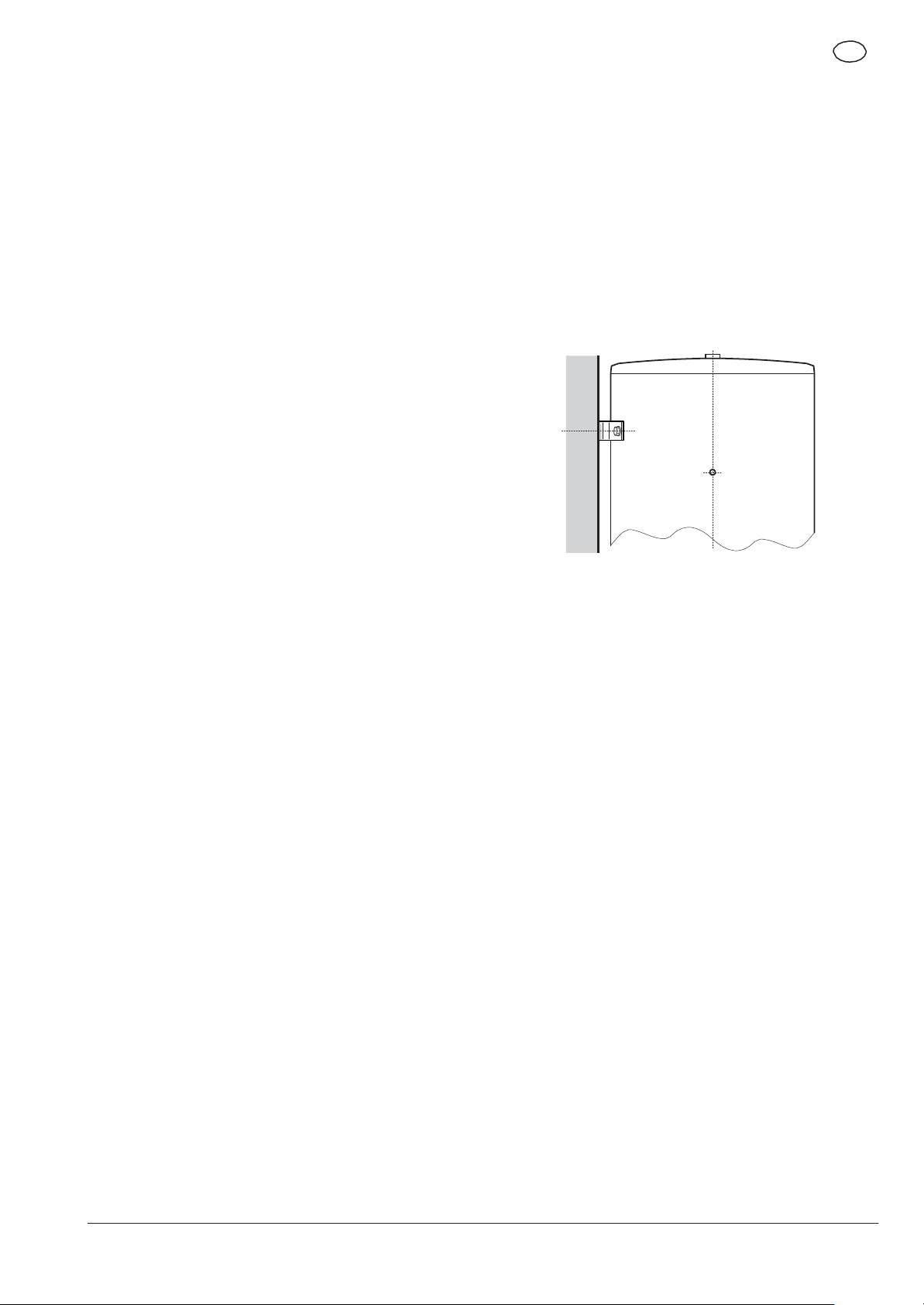

UKV is equipped with reversible hinges. If you want to
change the side on which the plunger pipe is located, the
hinges can be reversed.
Prior to commissioning, we recommend that you run
the heating circuit and any impurities that are
trapped in the filter clean, then the system is fully
operational
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance bya person responsible for their safety. Children
should be supervised to ensure that theydo not play with the appliance. Rights to make any design or technical modifications are reserved.
©NIBE 2012.

INSTALLATION INSTRUCTIONS
GB
UKV 102
8
Docking
Volume
increasing and reducing of heat spikes
49
120
81
89
VP1

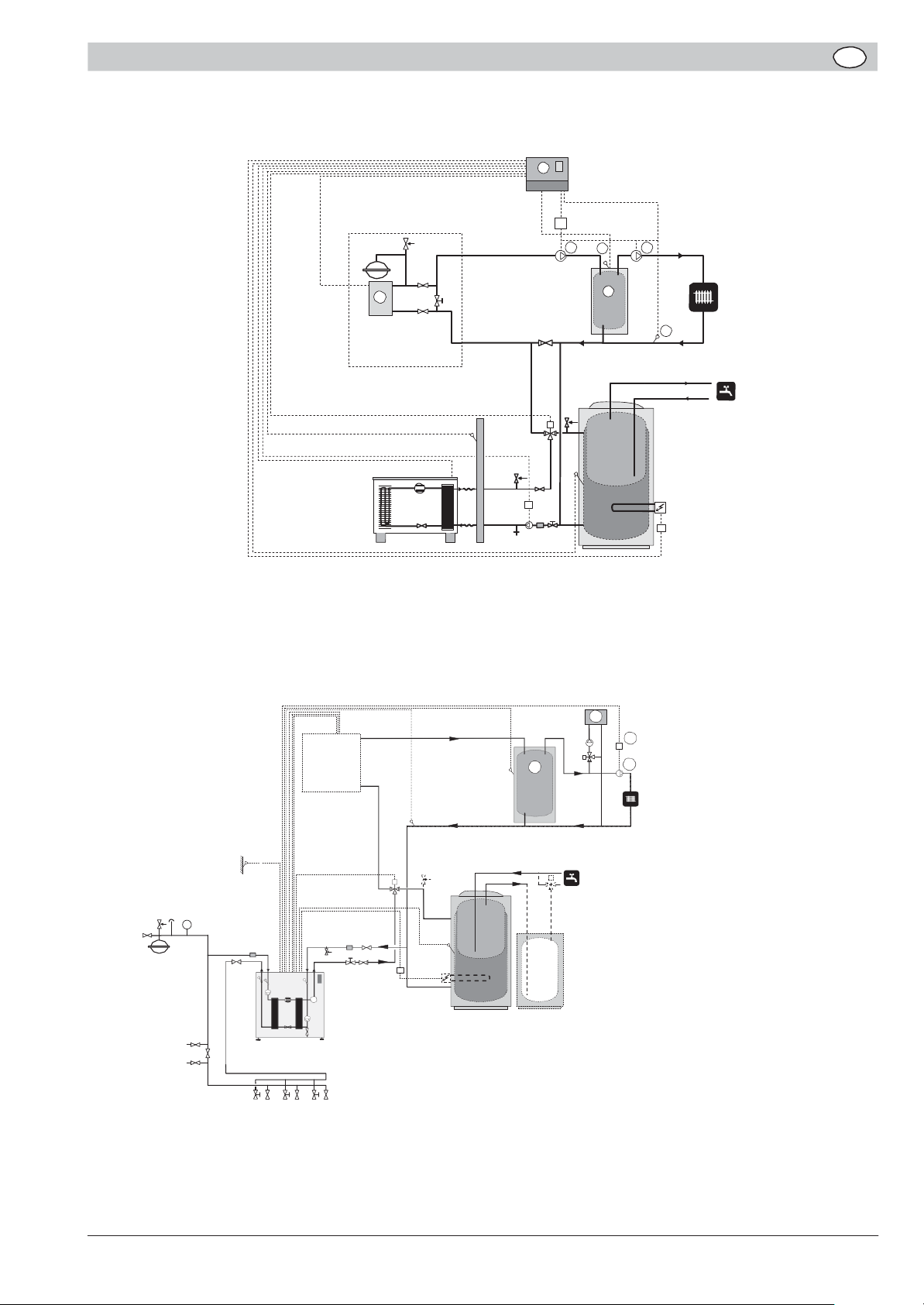

This docking is used when the system volume is insufficientor to reduce heat spikes in the heating system. To elimi-
nate heat spikes in the heating system, a UKV tank is installed. Select diagonal connections (e.g. left up and right
down). Plug any connections that are not used. An automatic by-pass valve must be installed if there is a risk of poten-
tial 0-flow.
Volume
increasing and reducing of heat spikes
RC
49
120
VP1
VVM
300
In
cases where the system volume in the heating system is below 20 l/kW (heat pump output at 7/45°C) and/or the
flow is choked uncontrolled,a UKV tank (120) is installed as a volume and flow increaser. Plug any connections that are
not used. An automatic by-pass valve must be installed if there is a risk of potential 0-flow.
Note!
These are outline diagrams. Actual installations must be planned according to applicable standards.

GB
UKV 102
9
Tillsatsvärme
FG

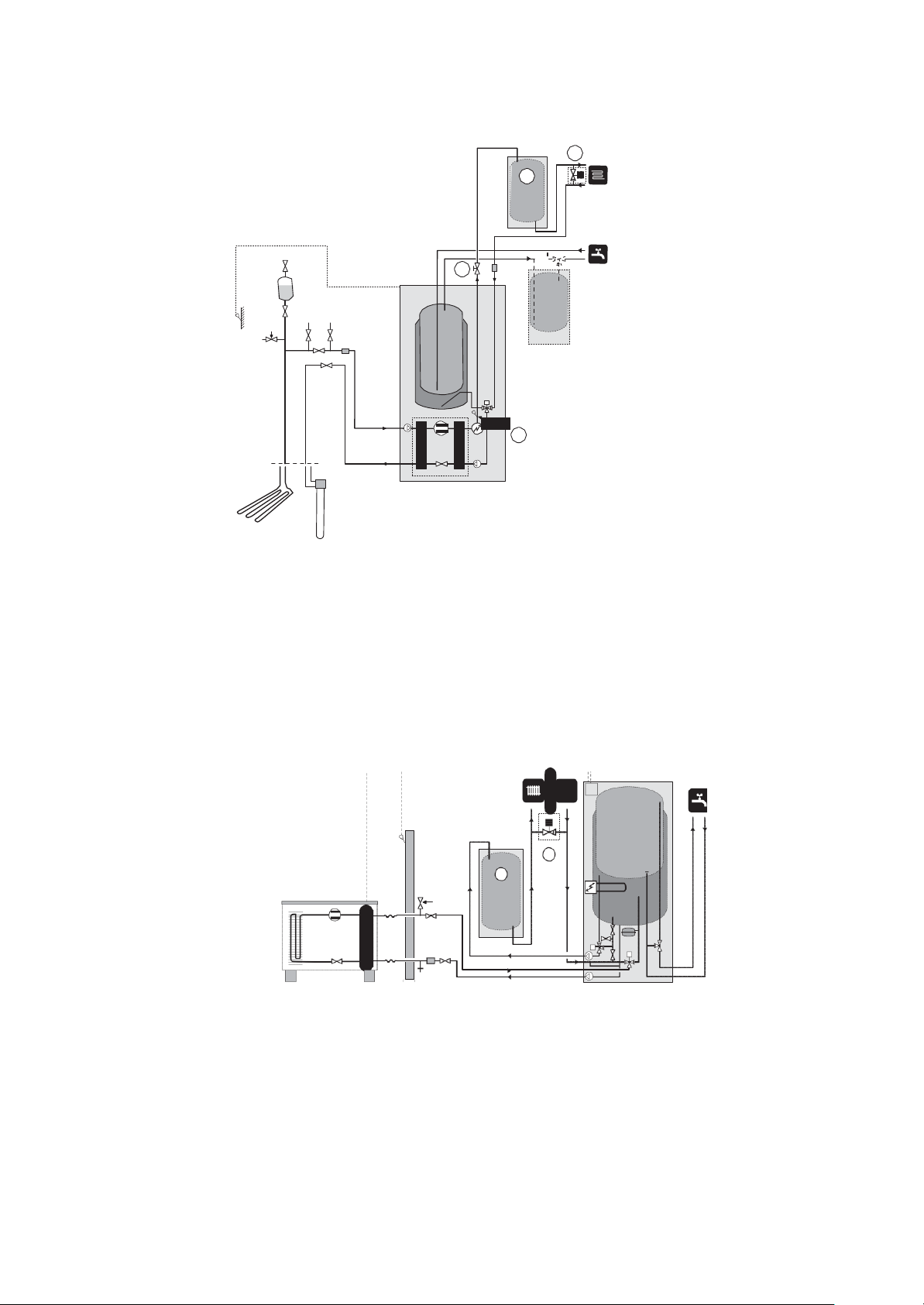

Volume and flow increaser
93
35 89 35
120
99
94
VP1
In
cases where the system volume in the radiatorcircuit is below 20 l/kW (heat pump output at 7/45 °C) and/or the
radiator flow is choked uncontrolled,a UKV tank is installed as a volume and flow increaser. The T-coupling must be po-
sitioned as close to the UKV tank as possible.
Volume and flow increaser
101
31
Additional
heat
120 35
T
P
VP1
For large houses and apartment buildings, industrial premises or similar with supply air batteries.
The accumulator tank is used as a buffer for the supply air coil. The T-coupling must be positioned as close to the UKV
tank as possible.
Note!
These are outline diagrams. Actual installations must be planned according to applicable standards.

GB
UKV 102
1
0
855
845
10
550
465
196
555

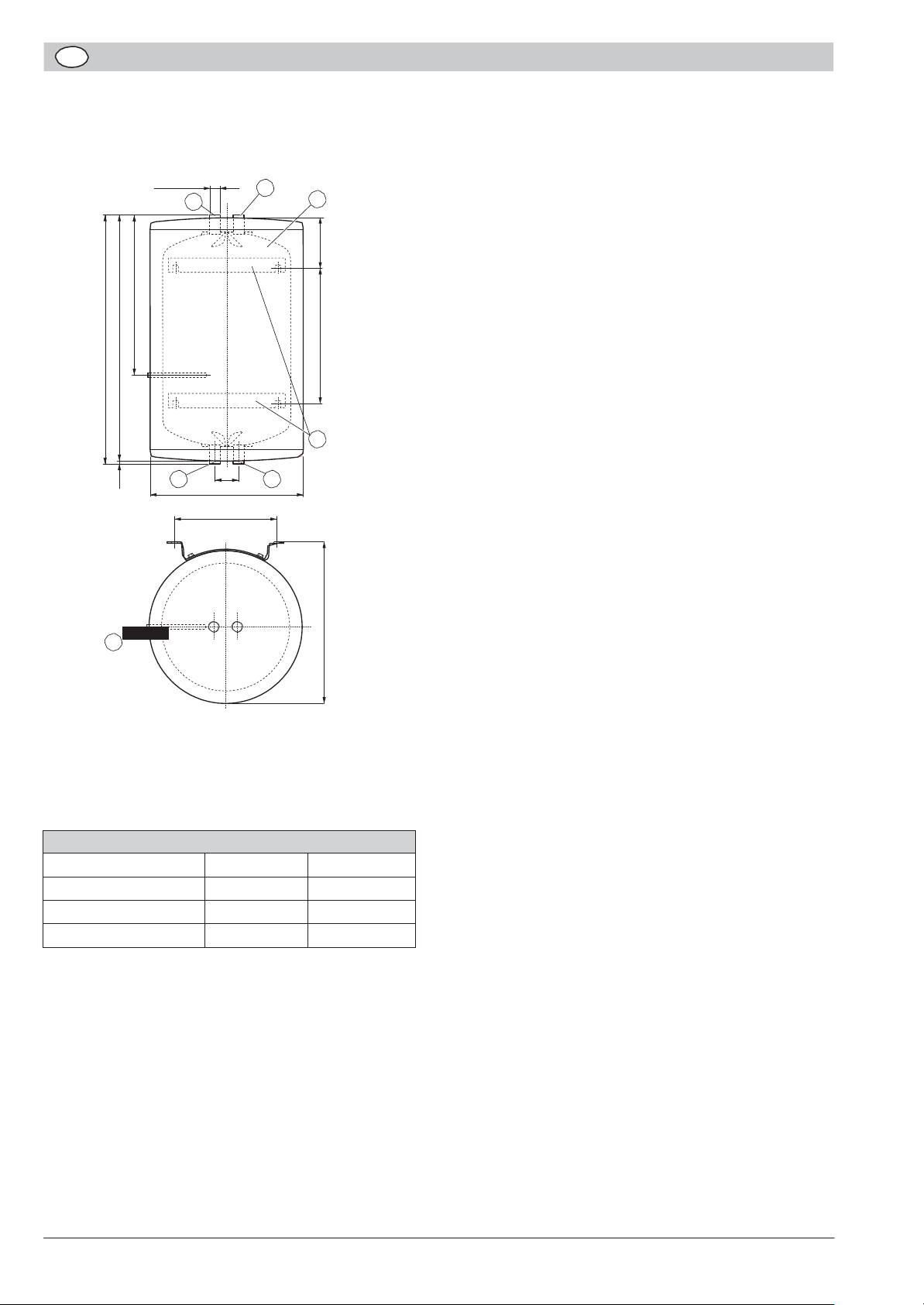

Dimensions
4 [ 1µ LQY .
4a
5a
4b 95
6
80 5b
 524
355
List of components
4a Connection heat pump flow
4b Connection heating flow
5a Connection heat pump return
5b Connection heating return
6 Reversible mounting brackets
8 Submerged tube Ø9.5
31 Auxiliary relay
35 Circulation pump
49 Automatic by-pass valve
81 Control valve
89 Flow line sensor
93 SMO 10
94 Return sensor
95 Type plate
99 Immersion heater/electric boiler
101 Supply air coil (ventilation)
120 UKV
8
Technical specifications
UKV 102
Volume
liter
100
Max operating pressure
(bar)
6
Working temperature
° C
5 - 95
Weight
kg
41

MONT AGEANLEITUNG
DE
UKV 102
11
UKV 102
Allgemeines
Für UKV existieren unterschiedliche Einsatzbereiche.
UKV lässt sich bei der externen Steuerung des Heizsys-
tems einsetzen. Die Wärmepumpe sorgt in diesem Fall
für eine Bereitung in UKV mit gleitender oder fester
Kondensierung. Die externe Steuerung regelt dieWär-
meverteilung von UKV zum Verbraucher.
Wennder Fluss zum Heizsystem gedrosselt werden kann
(z.B. mit Heizkörperthermostaten), wird eine UKV-Ein-
heit als Zwischentank montiert. Dies gewährleistet einen
sicheren Wärmepumpenfluss.
UKV ermöglicht außerdem einen höheren Fluss zum
Heizsystem als über dieWärmepumpe.
Bei bestimmten Installationen entstehen Wärmeeng-
pässe, die auf Bewegungen bei T e mperaturänderungen
beruhen. Um vorübergehende T e mperaturänderungen
und damit Wärmeengpässe auszuschließen, wird eine
UKV-Einheit im Anschluss an die Heizungsanlage mon-
tiert.
Mit UKV kann darüber hinaus das Systemvolumen
gesteigert werden, um Betriebsstörungen zu verhindern.
Montage
UKV ist mit drehbaren Aufhängevorrichtungen aus-
gestattet. Um das Tauchrohr auf der anderen Seite zu
platzieren, können die Aufhängevorrichtungen gedreht
werden.
Vor der Inbetriebnahme empfehlen wir, dass Sie die
Heizungsanlage und mögliche Verunreinigungen
in den Filter laufen, gereinigt werden soll, dann ist
das System betriebsbereit.
Dieses Produkt darf nur dann von Personen (einschl. Kindern) mit eingeschränkten körperlichen bzw. geistigen Fähigkeiten oder unzureichenden
Erfahrungen bzw. Kenntnissenverwendet werden, wenn diese von einer verantwortlichen Person beaufsichtigt oder angeleitet werden. Kinder müs-
sen beaufsichtigt werden, damit sie nicht mit dem Produkt spielen können. Technische Änderungen Vorbehalten!
©NIBE 2012.

MONT AGEANLEITUNG
DE
UKV 102
12
Anschluss
Volumenvergrößerung und Reduzierung von Wärmeengpässen
49
120
81
89
VP1
Dieser Anschluss wird verwendet, wenn das Systemvolumen nicht ausreicht oder um Wärmeengpässe im Heizsystem zu
reduzieren. Verwenden SieAnschlüsse über Kreuz (z. B. links obenund rechts unten). Nicht verwendete Anschlüsse
müssen mit Stopfen verschlossen werden. Beim Risiko eines potentiellen Nullvolumenstroms muss ein druckgesteuertes
Überströmventil installiert werden.
Volumenvergrößerung und Reduzierung von Wärmeengpässen
RC
49
120
VP1
VVM
300
Wenn
das Systemvolumen im Heizungssystem unter 20 l/kW (Wärmepumpenleistung bei 7/45 °C) liegt und/oder das
Heizungssystem unkontrolliert gedrosselt wird, muss ein UKV-Speicher (120) zur Volumen- und Flussvergrößerung in-
stalliert werden. Nicht benötigte Anschlüsse müssen mit Stopfen verschlossen werden. Beim Risiko eines potentiellen
Nullvolumenstroms muss ein druckgesteuertes Überströmventil installiert werden.
Hinweis: Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert
werden.

DE
UKV 102
13
Tillsatsvärme
FG
Volumen- und Flussausdehnung
93
35 89 35
120
99
94
VP1
Wenn
das Systemvolumen im Heizkörperkreis unter 20 l/kW (Wärmepumpenleistung bei 7/45 °C) liegt und/oder der
Heizkreisfluss unkontrolliert gedrosselt wird, wird ein UKV-Speicher zur Volumen- und Flussvergrößerung installiert. Die
T-Rohrkupplung ist so nah wie möglich am UKV-Speicher zu platzieren
Volumen- und Flussausdehnung
101
31
Zusatzwärme 120 35
T
P
VP1
Für größere Ein- und Mehrfamilienhäuser, Industriehallen usw. mit großen Zuluftaggregaten.
Der Speicher fungiert als Puffer für das Zuluftaggregat. Die T-Rohrkupplung ist so nah wie möglich am UKV-Speicher zu
platzieren
Hinweis: Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert
werden.

DE
UKV 102
14
855
845
10
550
465
196
555
Maße
4 [ 1µ LQY .
4a
5a
4b 95
6
80 5b
 524
355
Komponentenverzeichnis
4a Dockungsanschluss derWärmepumpe
4b Vorlaufanschluss Heizkreis
5a Dockungsanschluss zurWärmepumpe
5b Rücklaufanschluss Heizkreis
6 Drehbare Aufhängvorrichtung
8 Tauchrohr Ø9,5
31 Hilfsrelais
35 Umwälzpumpe
49 Druckgeregeltes Überströmventil
81 Regelventil
89 Vorlauftemperaturfühler
93 SMO 10
94 Rücklauftemperaturfühler
95 T ypenschild
99 Elektroheizkassette/Elektrokessel
101 Zuluftaggregat (Lüftung)
120 UKV
8
Technische Daten
UKV 102
Volumen
l
100
Max.-Betriebsdruck
bar
6
Betriebstemperatur
°C
5 - 95
Gewicht
kg
41

UKV 102
23
РУКОВОДСТВО ПО УСТАНОВКЕ RU
UKV 102
Общая информация
Бак UKV применяется в нескольких областях.
Бак UKV применяется с отдельным управлением
отопительной системы. В таком случае тепловой
насос наполняет бак UKV в режиме подвижной или
плывущей конденсации. Отдельная управляющая
функция управляет распределением тепла от UKV к
потребителю.
Если поток воды к отопительной системе можно
регулировать, например, термостатами радиаторов,
UKV установите как промежуточный бак (тороид).
Этим обеспечите тепловому насосу безопасную
проточность.
При помощи UKV также можно достичь увеличения
проточности системы отопления, по сравнению с
проточностью от теплового насоса.
В некоторых системах возникают так называемые
тепловые пики в результате движения во время
изменений температуры. Если хотите исключить
временные изменения температуры, а этим
избежать тепловых пиков, бак UKV установите за
источником тепла. UKV также можно применить для
увеличения объема системы и защиты от
неисправностей.
Установка
Бак UKV оборудован двухсторонними подвесными
элементами. Если хотите изменить сторону, на
которой расположена гильза, подвесные элементы
можно расположить на противоположную сторону.
Этот потребитель не предназначен для применения лицами (включая детей) с ограниченными физическими, смысловыми или ментальными способностями, а также с недостаточным
опытом и недостаточными знаниями, если не обеспечен надзор за ними или они не проинструктированы как пользоваться потребителем лицом, несущим ответственность за их
безопасность. Необходимо присматривать за детьми, чтобы они не игрались с потребителем. Производитель оставляет за собой право
конструкционных или технических изменений.
©
NIBE 2012.

UKV 102
24
Подключение
Повышение объема и ограничение температурных пиков.
49
120
81
89
VP1
Это подключение применяется в случае недостаточного объема системы или с целью ограничения
температурных пиков в системе отопления. Бак UKV устанавливается с целью исключения температурных пиков
в отопительной системе. Выберите диагональные элементы подключения (например влево вверху и вправо внизу).
Закройте все неиспользуемые элементы подключения. Если грозит опасность возможной нулевой проточности,
необходимо установить автоматический перепускной клапан.
Повышение объема и ограничение температурных пиков.
RC.
49
120
VP1
VVM
300
В случае, если объем системы отопления менее 20 л/кВт (мощность теплового насоса при
7/45°C) и /или
не регулируется гашение проточности, бак UKV (120) устанавливается как средство для увеличения объема и
проточности. Закройте все неиспользуемые элементы подключения. Если грозит опасность возможной
нулевой проточности, необходимо установить автоматический перепускной клапан.
Предупреждение! Ниже изображены структурные схемы. Актуальная установка должна быть спланирована
согласно действующих норм.

UKV 102
25
Tillsatsvärme
FG
RU
Повышение объема и проточности
93
35 89 35
120
99
94
VP1
В случае, если объем в системе контура радиаторов отопления менее 20 л/кВт (мощность теплового насоса
при 7/45 °C) и/или не регулируется уменьшение проточности в радиаторах отопления, бак UKV
устанавливается как средство для увеличения объема и проточности. Соединитель Т должен быть
расположен как можно ближе к баку UKV.
Повышение объема и проточности
101
31
Дополнительное
тепло
120 35
Т
Р
VP1
Для больших коттеджей, жилых многоэтажных домов, промышленных объектов и подобных зданий с резервуарами
подаваемого воздуха.
Аккумулирующие баки используются как компенсационные баки для трубного теплообменника подаваемого воздуха.
Соединитель Т должен быть расположен как можно ближе к баку UKV.
Предупреждение! Ниже изображены структурные схемы.
Актуальная установка должна быть спланирована
согласно действующих норм.
