Nibe PUB2 Series User manual

MOS 1536-4
PUB2/PUB2 DS
031029
LEK
PUB2 / PUB2 DS
160-500
INSTALLATIE- EN ONDERHOUDSINSTRUCTIES PUB2 / PUB2 DS
NL
INSTALLATION AND MAINTENANCE INSTRUCTIONS PUB2 / PUB2 DS
GB

1PUB2
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
G
HØ D
300
PUB DS
FECA
B
100
V
.v.
K.v.
Endast
PUB DS 300
PUB DS 500
PUB

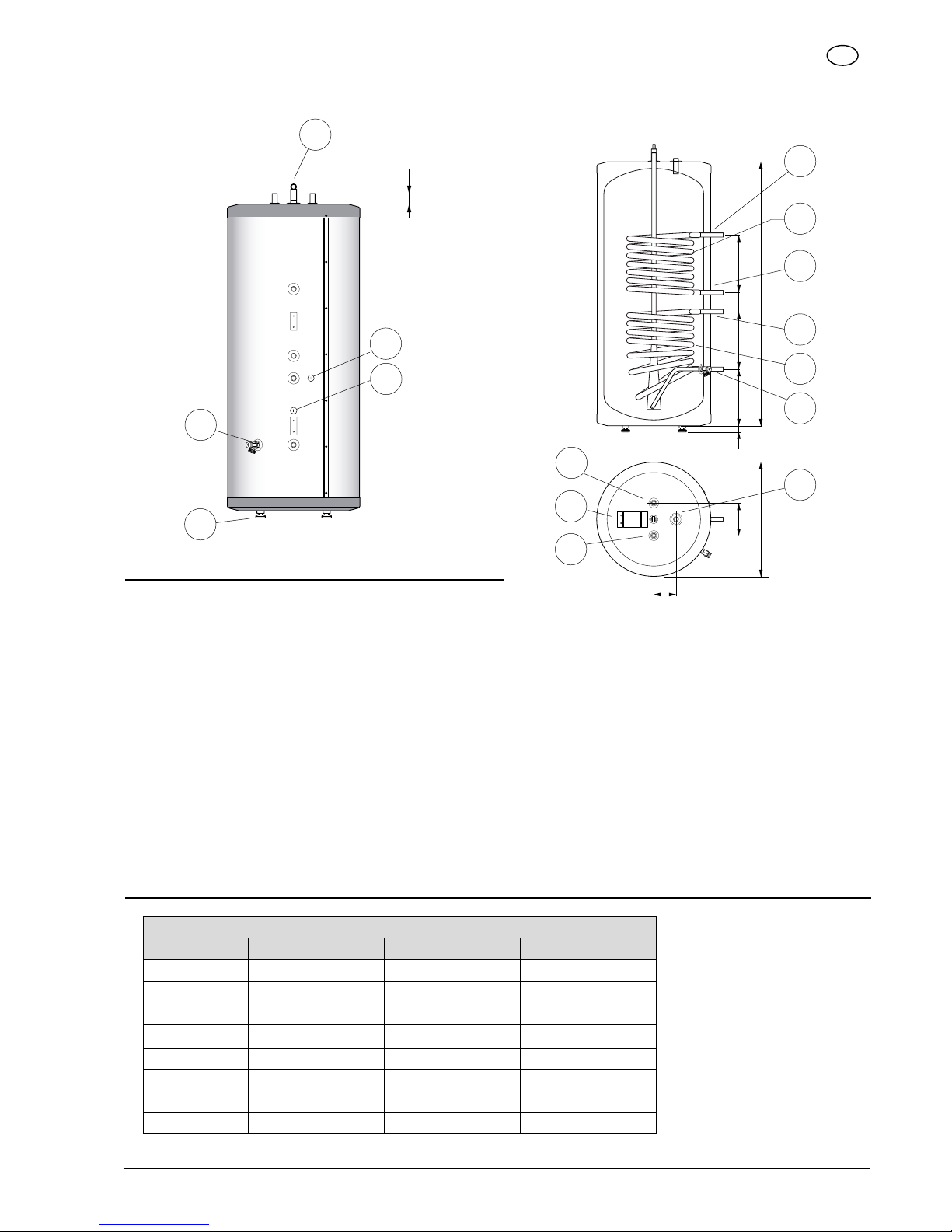

Dimensions
Equipment
8 Draining
10 Lifting eye (PUB2 500/PUB2 DS 500 only)
11 Adjustable feet
41 Cold water connection see Technical spec.
42 Hot water connection see Technical spec.
43 Thermometer connection G1/2 internal
44a Thermostat pocket PUB2 Ø 9,8 mm internal
44b Thermostat pocket PUB2 DS Ø 9,8 mm internal
63a Coil
63b Coil PUB2 DS 300/500
64 Inlet Coil Ø 22 mm external
65 Outlet Coil Ø 22 mm external
95 Serial number plate
PUB2 PUB2 DS
160 210 300 500 160 300 500
A 170 170 170 200 170 170 200
B 115 115 115 100 115 115 100
C 30-65 30-65 30-65 20-55 30-65 30-65 20-55
Ø D 600 600 600 750 600 600 750
E 265 265 300 300 265 300 300
F 360 432 612 612 300 300 300
G 45 45 50 70 45 50 70
H 980 1210 1380 1695 980 1380 1695
(approximate dimensions in mm)
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
G
HØ D
300
PUB DS
FECA
B
100
V
.v.
K.v.
Endast
PUB DS 300
PUB DS 500
PUB
GB
43
65
64
63a
64
65
63b
41
95
10
42
44a
44b
11
8
PUB2/PUB2 DS 160-500
INSTALLATION AND MAINTENANCE INSTRUCTIONS

2PUB2
Pipe installation
The pipe installation must be carried out in accordance
with applicable standards.
NOTE!
The hot water heater must be filled with water before
the charging via the coil is started.
Internal support bushes should be fitted when a plastic
pipe or annealed copper pipe is used.
An overflow pipe should be routed from the safety valve
to an appropriate drain. The size of the overflow pipe
must be the same as on the safety valve (according to
applicable standards). The overflow pipe must be routed
downwards to prevent water pockets and to be frost
proof. The outlet of the overflow pipe should be visible.
When the hot water heater is installed without a mixing
valve, the charging control must ensure that the tap wa-
ter temperature does not exceed 60°C. Should a higher
temperature be required, follow applicable directions for
the application.
Coil
When determining the water speed one should not
exceed 1.5 m/s in event of continuous charge flow. This
corresponds to a water flow of approx 1650 l/h for Ø22
mm coil (PUB2 160/210/300/500) and approx 1050 l/h
for double separation coil (PUB2 DS 160/300/500).
The flow temperature to the coil must not exceed
120 °C. The operating temperature of the hot water
heater must not exceed 95 °C.
Risk of air bubbles in the coil is eliminated because the
intake connection is the highest point.
LEK
Dismounting of insulation (only
applies to PUB2 500 & PUB2 DS 500)
The hot water heater can be made less bulky upon
installation by removing the insulation (water heater
diameter without insulation is Ø 670).
■Loosen all the screws along the joining plate on
both jacket halves.
■Remove the drain valve.
■Lift off the top cover.
■Pull the insulated jacket halves straight out.
Carry out assembly in reverse order.
If the screws are difficult to fit in the old holes, the plate
can be turned upside down, which gives new, unused
holes in the insulated jacket halves.
Finally fit all the enclosed cover discs on each connec-
tion by pressing them over the connections.
Once the hot water heater is in the required position
remove the lifting device from the top and fit the ac-
companying insulation plug in the hole left by the lifting
eye (10).
Assembly
The copper-lined hot water heater must be installed up-
right and can be aligned using the adjustable feet (11).
NOTE!
Fit the cover discs before the
pipe installation is made.
LEK
GB

3PUB2
Maintenance
The safety valve must be checked regularly. Inspection
is made by turning the safety valve knob anti-clockwise,
upon which water should flow through the overflow
pipe. If this does not happen then the safety valve is de-
fective and must be changed.
The safety valve sometimes releases a little water after
hot water has been tapped. This discharge is caused
by the expansion of the cold water taken into the wa-
ter heater, resulting in a pressure increase, whereby the
safety valve opens.
Service
Contact the main contractor when a service is necessary.
You must then state the serial number (95) 14 digits.
GB

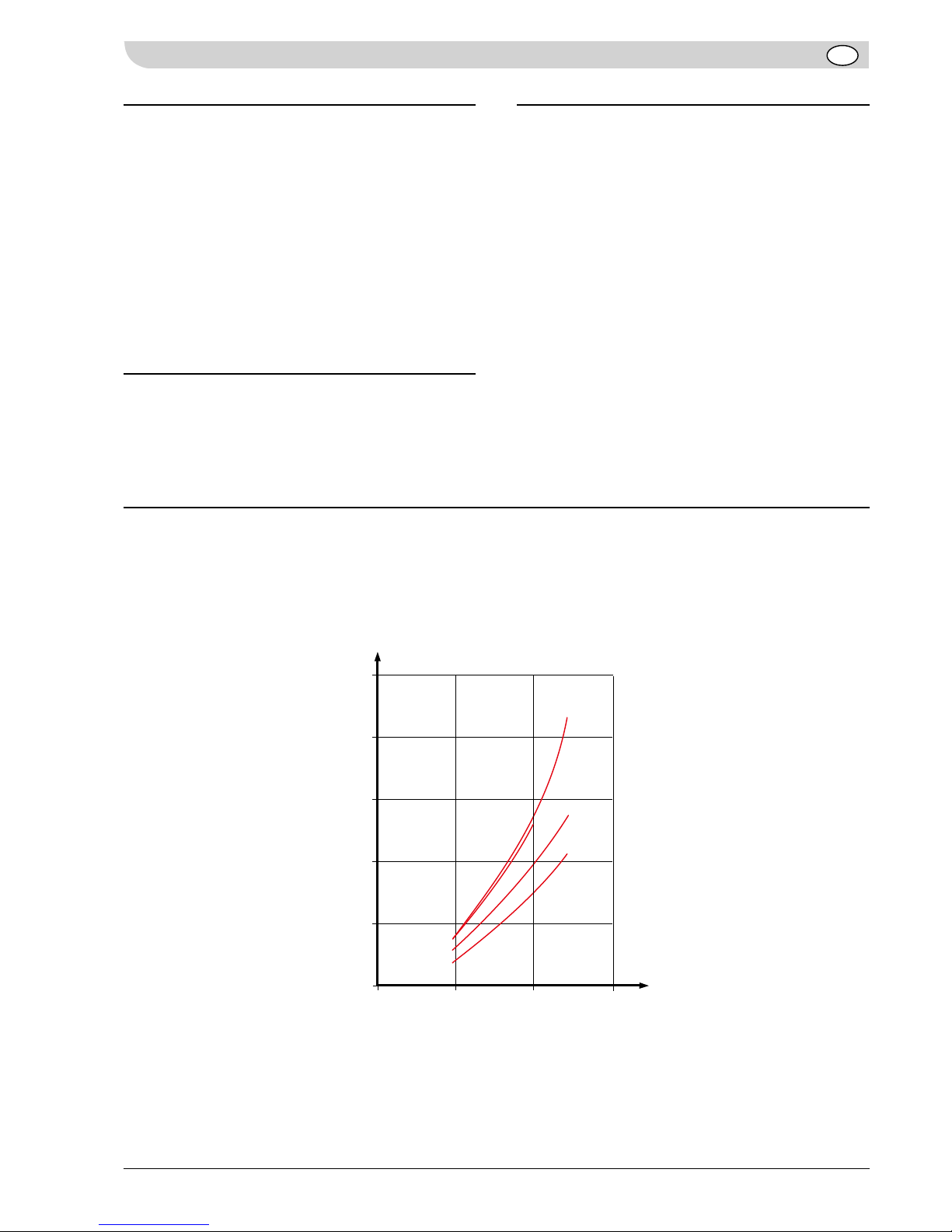

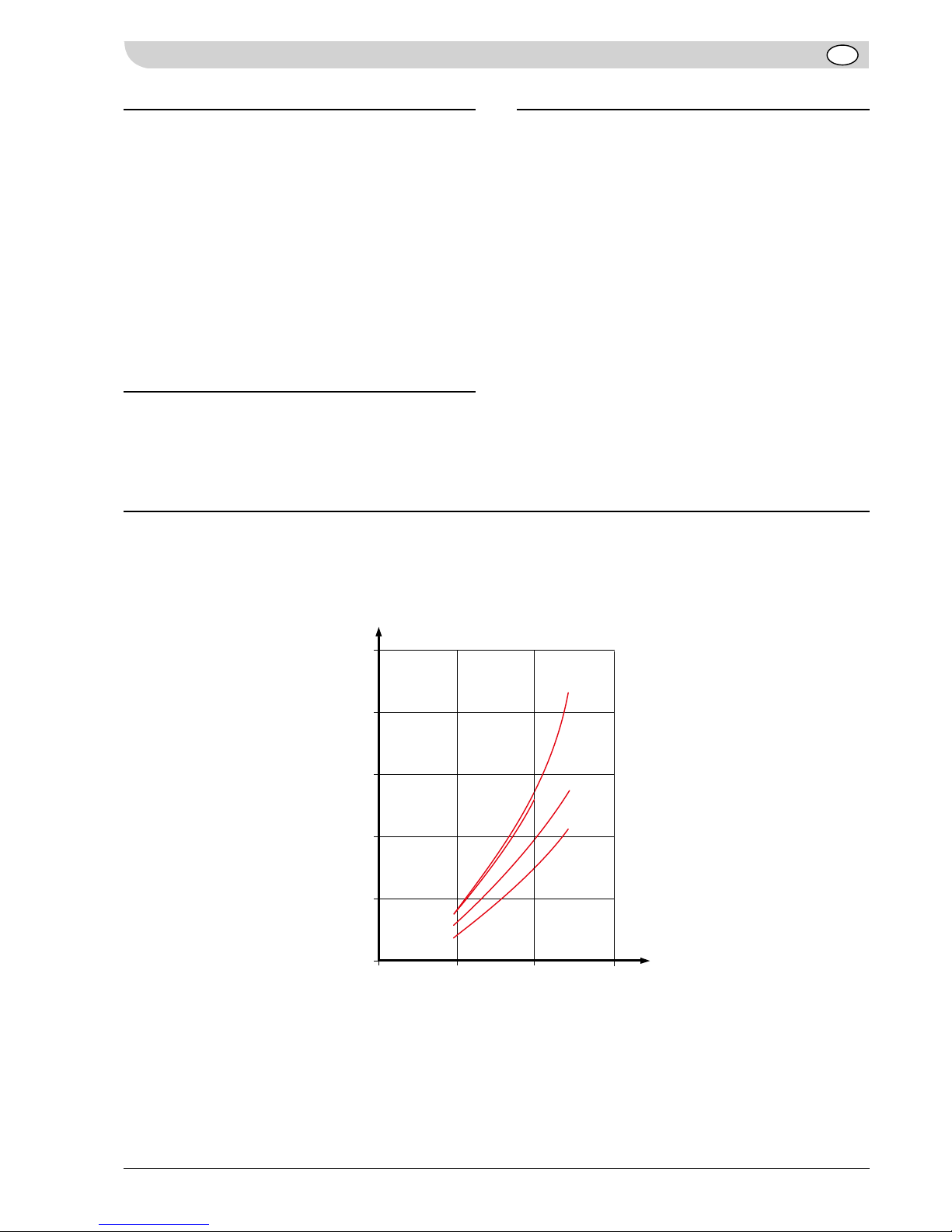

Pressure drop diagram
Primary side (coil)
0
0
mm vpkPa
500 1000
0
l/h
1500
500
1000
1500
5
15
10
Tr yckfall
Flöde
2000
20
2500
25
1
2
3
0
0
mm vpkPa
500 1000
0
l/h
1500
500
1000
1500
5
15
10
Tr yckfall
Flöde
2000
20
2500
25
1
2
3
PUB2/PUB2 DS
0
0
mm vpkPa
400 800
0
l/h
1200
500
1000
1500
5
15
10
Tr yckfall
Flöde
PUB2 DS
4
1. PUB2 160
2. PUB2 210
3. PUB2 300/500
4. PUB2 DS 160/300/500
PUB2/PUB2 DS
Flow
Pressure drop
PUB2 DS 300/500 Pressure drop over each coil
kPa mmwp
Emptying
■Shutoff the charge flow to the coil.
■Shutoff the incoming cold water.
■Loosen the cover of the drain valve (8) and mount a
suitible hose.
During draining air must be let into the hot water heat-
er by loosening a hot water heater connection (42) or
a hot water tap. In order to ensure the water heater is
completely empty the hose connection must be com-
pletely tight and the outlet must be below the lowest
point of the heater.
When mounted in locations exposed to the risk of frost,
the hot water heater must be emptied whenever not in
operation. Freezing will result in the hot water heater
bursting.

4PUB2
GB
Technical specifications
Max. operating pressure in hot water heater 10 bar Max. operating pressure in coil 20 bar
Max. operating temperature in hot water heater 95 °C Max. operating temperature in the coil 120 °C
PUB2 PUB2 DS
160 210 300 500 160 300 500
Volume litres 160 200 270 500 160 270 500
Net weight kg 58 72 87 145 63 100 158
The coil’s length m 10 12 17 17 7,4 2x7.4 2x7.4
The coil heating surface m² 0,7 0,8 1,2 1,2 1,8 2x1.8 2x1.8
Primary flow l/h 1200 1200 1300 1300 1000 2x1000 2x1000
Continuous hw capacity 80/10-45 °C l/h * 650 825 990 990 600 1150 1150
Heat transfer 80/10-45 °C kW * 29 33 44 44 24 47 47
Heating-up time 80/10-60 °C ** min 23 29 29 51 27 25 50
Hot/cold water connections ø mm 22 22 22 35 22 22 35
Corrosion protection Copper
Item 087 400 087 410 087 420 087 430 087 440 087 460 087 470
*) The capacity refers to continuous hot water usage, when the accumulated hot water amount is not included.
**) The values apply at a primary flow of 1000 l/h
Supplier NIBE
Model PUB2 160L PUB2 210L PUB2 300L PUB2 500L PUB2 DS 160L PUB2 DS 300L PUB2 DS 500L
Energy efficiency class C D D D C D D
Heat loss W 73 96 122 135 73 122 135
Volume l 160 210 300 500 160 300 500
Energy labelling

5PUB2
NL
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
G
HØ D
300
PUB DS
FECA
B
100
V
.v.
K.v.
Endast
PUB DS 300
PUB DS 500
PUB
Afmetingen
Verklaring
8 Aftap
10 Hijsoog (alleen voor de 500 liter)
11 Verstelbare voetjes
41 Koudwater aansluiting (22 mm, alleen de 500 35 mm)
42 Warmwater aansluiting (22 mm, alleen de 500 35 mm)
43 Recirculatie aansluiting ½” inw.
44a Dompelbuis voor thermostaat PUB2 9,8 mm inw.
44b Dompelbuis voor thermostaat PUB2 DS 9,8 mm inw.
63a Verwarmingspiraal
63b Extra verwarmingspiraal (alleen 300 en 500 DS2)
64 Aanvoer primair 22 mm
65 Retour primair 22 mm
95 Type plaat met serienummer
PUB2 PUB2 DS
160 210 300 500 160 300 500
A 170 170 170 200 170 170 200
B 115 115 115 100 115 115 100
C 30-65 30-65 30-65 20-55 30-65 30-65 20-55
Ø D 600 600 600 750 600 600 750
E 265 265 300 300 265 300 300
F 360 432 612 612 300 300 300
G 45 45 50 70 45 50 70
H 980 1210 1380 1695 980 1380 1695
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
G
HØ D
300
PUB DS
FECA
B
100
V
.v.
K.v.
Endast
PUB DS 300
PUB DS 500
PUB
43
65
64
63a
64
65
63b
41
95
10
42
44a
44b
11
8
PUB2/PUB2 DS 160-500
INSTALLATIE- EN ONDERHOUDSINSTRUCTIES
(maten zijn in mm en kunnen
enigszins afwijken)

6PUB2
NL
Waterzijdig aansluiten
De boiler dient te worden aangesloten volgens de lokale
voorschriften op het drinkwaternet.
Hierbij dient in de koudwater toevoerleiding minimaal
een stopkraan (A), een terugslagklep (B), een over-
drukventiel (47) en een onderdrukventiel (C) toegepast
te worden. NB, de meeste inlaatcombinaties voldoen
helaas niet aan de eisen voor onderdrukbeveiliging.
LET OP: Omdat in sommige installaties de kans op
onderdruk redelijk groot is, verdient het aanbeveling om
bij twijfel een separaat onderdruk ventiel toe te passen.
Indien klemkoppelingen toegepast worden, dan dienen
waar mogelijk in de aansluitingen steunhulzen toege-
past te worden om lekkage te voorkomen.
Spiraal/spiralen
Om erosie in de spiraal te voorkomen is het belangrijk
dat door de enkele scheiding spiraal niet meer dan
1650 l/h langdurig circuleert. Voor de dubbele scheiding
spiralen is dat ca. 1050 l/h. Indien de ketel een hoger
debiet nodig heeft dan de gekozen spiraal aan kan dan
is misschien de toepassing van de PUB2 - 300/DS2 of de
PUB2 - 500/DS2 wellicht een alternatief omdat bij deze
types de spiralen parallel geschakeld kunnen worden.
Indien dit niet kan, of niet voldoende helpt dan kunt
u het beste samen met de ketelleverancier en NIBE
Energietechniek BV naar een goede oplossing zoeken.
Indien de aanvoertemperatuur boven de 100 °C kan
komen dient u een geschikte (extra) veiligheidsafsluiter
toe te passen.
NB, het verdient aanbeveling om eerst de boiler te vul-
len voordat de spiraal wordt verwarmd.
LEK

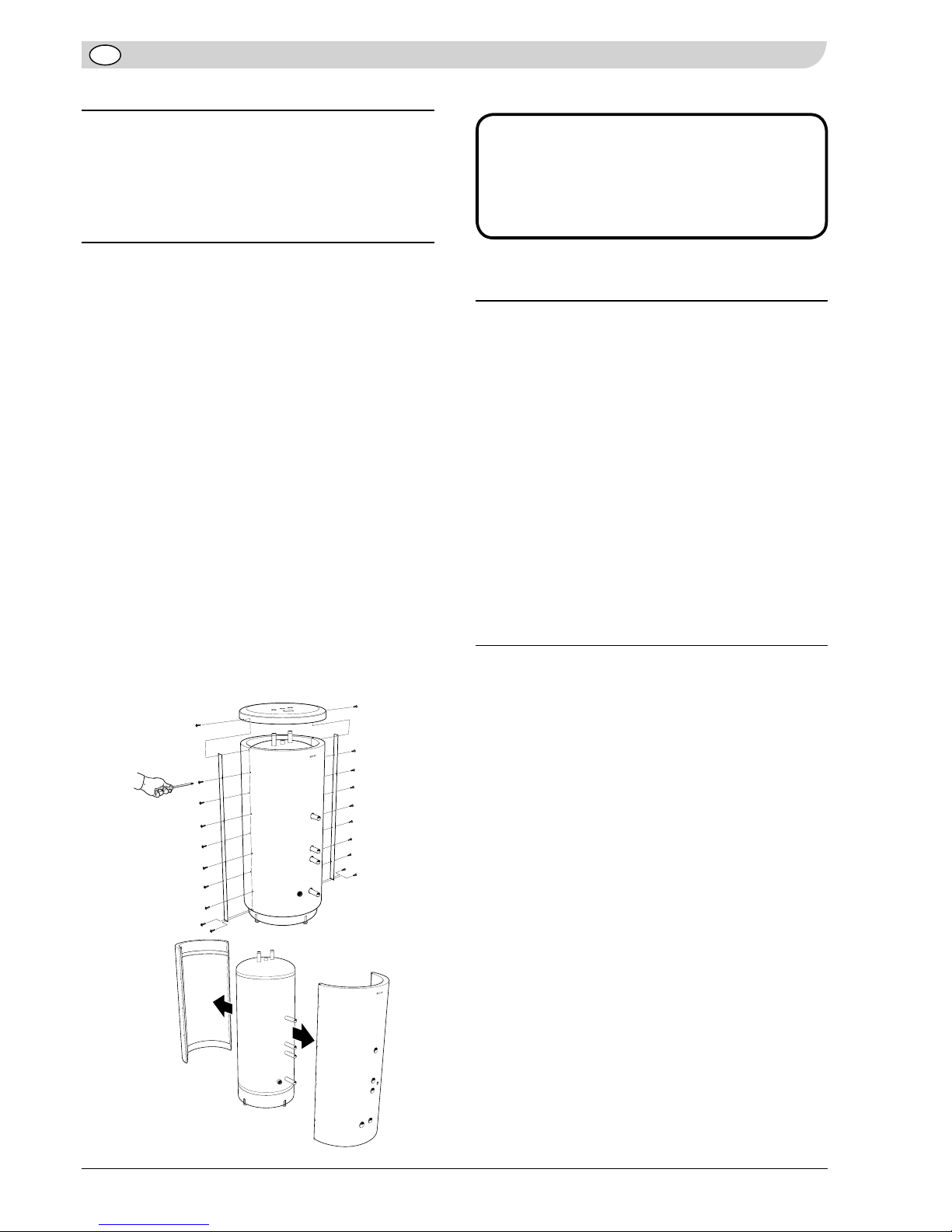

Demontage van de isolatie van de
500 liter versies
De isolatie van de PUB2 - 500 kan verwijderd worden,
dit kan wel eens handig zijn bij intern transport ed.
(diameter wordt dan 670 mm).
Dit gaat als volgt:
■Verwijder alle schroefjes op de isolatiemantel
helften.
■Verwijder de aftap afsluiter.
■Verwijder de bovenkap.
■Verwijder beide isolatiedelen voorzichtig naar
achteren.
Het monteren gaat in omgekeerde volgorde, waarbij
het kan voorkomen dat de schroeven niet goed meer
pakken in oude gaatjes van het isolatie materiaal. Dit
is te verhelpen door de strippen om te keren, zodat de
schroefjes weer in nieuw isolatie materiaal geschroefd
kunnen worden.
Daarna eerst de afdekmanchetten van de aanslu-
itingen weer op hun plaats schuiven, voordat de
boiler waterzijdig aangesloten wordt.
Tevens niet vergeten om het hijsoog te verwijder-
en en het ontstane gat op te vullen met de meege-
leverde isolatie plug!
Opstelling
De PUB boilers dienen vertikaal opgesteld te worden en
middels de stelvoetjes (11) kan dit worden afgesteld.
Let op!
Schuif eerst de afdek manchetten over de
aansluitingen, voordat de boiler wordt
aangesloten.
LEK

7PUB2
Onderhoud
De boiler is onderhoudsvrij, toch verdient het
aanbeveling om het overdrukventiel regelmatig op zijn
goede werking te controleren. Daar het water tijdens
het opwarmen een paar procent uitzet zou de boiler uit
elkaar barsten indien dit water niet afgevoerd wordt.
Het is dan ook belangrijk dat een paar keer per jaar
visueel gecontroleerd wordt of er tijdens dit aanwarmen
echt water uit het overdrukventiel stroomt. Tevens
wordt aanbevolen om 1 keer per jaar het ventiel met
de hand open kort te draaien, waardoor het goed
doorspoeld wordt
Service
Neem contact op met uw installateur als service nodig
is. Het is daarbij verstandig om het type van de boiler op
te geven.
0
0
mm vpkPa
500 1000
0
l/h
1500
500
1000
1500
5
15
10
Tr yckfall
Flöde
2000
20
2500
25
1
2
3
0
0
mm vpkPa
500 1000
0
l/h
1500
500
1000
1500
5
15
10
Tr yckfall
Flöde
2000
20
2500
25
1
2
3
PUB2/PUB2 DS
0
0
mm vpkPa
400 800
0
l/h
1200
500
1000
1500
5
15
10
Tr yckfall
Flöde
PUB2 DS
4
Drukverlies diagram (spiralen)
1. PUB2 160
2. PUB2 210
3. PUB2 300/500
4. PUB2 DS 160/300/500
NL
Debiet (l/h)
PUB2 DS 300/500 Drukverlies per spiraal
Drukverlies/spiral
PUB2/PUB2 DS
kPa mmwk
Boiler aftappen
■Sluit de water – en warmtetoevoer af.
■Haal het afdekkapje van de aftapkraan (8) af en
sluit meet koppeling een slang aan. Zorg dat deze
slang goed afdicht, en leg het andere uiteinde van
de slang in een afvoerput of iets dergelijks dat lager
is dan de onderkant van de boiler.
■Tap de boiler af door de aftapkraan open te
draaien.
■Zorg tijdens het aftappen voor voldoende lucht-
toevoer, door bijvoorbeeld een warmwaterkraan
geheel te openen, of door de warmwaterleiding los
te koppelen.
Dit aftappen kan nodig zijn om bevriezing te
voorkomen, als de boiler geplaatst is in een vorstgevoe-
lige plaats en de boiler niet gebruikt wordt in de winter.

8PUB2
Technische specificaties
Max. werkdruk boiler: 10 bar Max. werkdruk primair: 20 bar
Max. temperatuur boiler: 95 °C Max. temperatuur: 120 °C
PUB2 PUB2 DS
160 210 300 500 160 300 500
Inhoud liter 160 200 270 500 160 270 500
Leeggewicht kg 58 72 87 145 63 100 158
Lengte spiraal m 10 12 17 17 7,4 2x7.4 2x7.4
VO m² 0,7 0,8 1,2 1,2 1,8 2x1.8 2x1.8
Primair debeit l/h 1200 1200 1300 1300 1000 2x1000 2x1000
Continu-tapcapaciteit 80/10-45 °C l/h * 650 825 990 990 600 1150 1150
Warmteoverdracht 80/10-45 °C kW * 29 33 44 44 24 47 47
Opwarmtijd 80/10-60 ºC ** min 23 29 29 51 27 25 50
Koud- en warmwater aansluiting ø mm 22 22 22 35 22 22 35
Corrosiebescherming Inwendig geheel koper
Artikelnummer 087 400 087 410 087 420 087 430 087 440 087 460 087 470
*) De continu-vermogens zijn gebaseerd op continu tappen en er is geen rekening gehouden met de warmte-inhoud.
**) Deze meting is gedaan met primair 1000l/h.
NL
Naam levwerancier NIBE
Model leverancier PUB2 160L PUB2 210L PUB2 300L PUB2 500L PUB2 DS 160L PUB2 DS 300L PUB2 DS 500L
Efficiëntieklasse C D D D C D D
Warmteverlies W 73 96 122 135 73 122 135
Volume l 160 210 300 500 160 300 500
Energielabel

PL
NO
NL
FI
DK
DE
CZ
NIBE – Haato, Valimotie 27, 01510 Vantaa
Puh: 09-274 697 0 Fax: [phone] E-mail: [email protected] www.haato.fi
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOK
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
NIBE AB, Jerikoveien 20, 1067 Oslo
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe-villavarme.no
NIBE Energietechniek B.V. Postbus 2 4797 ZG WILLEMSTAD NB
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibeboilers.nl
Vølund Varmeteknik, Filial af NIBE AB, Brogårdsvej 7, 6920 Videbæk
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, D-29223 Celle
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
NIBE CZ, V Zavetri 1478/6, CZ-170 00 Prague 7
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.com
NIBE AB Sweden, Box 14, Järnvägsgatan 40, SE-285 21 Markaryd
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.com
GB NIBE Energy Systems Ltd
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.co.uk
031029
