Nibe PCU-R 80 Use and care manual

LEK
PCU-R 80, 100, 120
SE
Användar- och installatörshandbok
PCU-R 80, 100, 120
GB
User and installer manual
PCU-R 80, 100, 120
NL
Gebruikers- en installateurshandleiding
PCU-R 80, 100, 120
CHB 1732-7
031035

Table of Contents
Svenska
4Viktig information
6Till användaren
6Till installatören
11Tekniska uppgifter
English
13Important information
15For the User
15For the Installer
20Technical data
Nederlands
22Belangrijke informatie
24Voor de gebruiker
24Voor de installateur
30Technische gegevens
3Table of Contents |PCU-R 80, 100, 120

Svenska
Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2017.
Symboler
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
Allmänt
Serienummer
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Användar- och installatörshandboken
Denna användar- och installatörshandbok ska lämnas
kvar hos kunden.
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt PCU-
R 80, 100, 120 av gäller konsumentlagarna. För fullstän-
diga villkor se www.konsumentverket.se. Mellan NIBE
och det företag som sålt produkten gäller AA VVS. I en-
lighet med denna lämnar NIBE tre års produktgaranti till
företaget som sålt produkten. Produktgarantin ersätter
inte höjd energiförbrukning eller skada som uppkommit
p.g.a. yttre omständigheter som t.ex. felaktig installation,
vattenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
PCU-R 80, 100, 120 | SE4

Installationskontroll
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 10)
Avstängningsventiler
Kallvatten (sida 10)
Avstängningsventiler
Backventil
Säkerhetsventil
Blandningsventil
5PCU-R 80, 100, 120 | SE

Till användaren
Tillsyn och skötsel
Säkerhetsventil (medlevereras ej)
Ackumulatortankens/varmvattenberedarens säkerhets-
ventil släpper ibland ut vatten efter en varmvattentapp-
ning. Detta beror på att kallvattnet som tas in i ackumu-
latortanken/varmvattenberedaren expanderar vid upp-
värmning, vilket gör att trycket ökar och säkerhetsventi-
len öppnar.
Säkerhetsventilernas funktion ska kontrolleras regelbun-
det, cirka fyra gånger per år, för att förhindra igensätt-
ning.
Kontrollen sker genom att öppna säkerhetsventilen
manuellt, vatten ska då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
Tömning
Vid hängande montage
PCU-R 80, 100, 120 ska förses med en avtappningsventil.
1. Stäng inkommande flödet till ackumulatortan-
ken/varmvattenberedaren (anslutning XL3).
2. Öppna avtappningsventilen (anslutning XL4).
Vid tömning måste luft tillföras ackumulatortanken/varm-
vattenberedaren genom att en varmvattenanslutning
(XL4) eller en varmvattenkran öppnas.
För att ackumulatortanken/varmvattenberedaren ska
bli helt tömd, fordras att en slang alternativt ett rör vars
utlopp mynnar under beredarens lägsta nivå monteras
på avtappningsanslutningen eller avtappningsventilen.
Vid montering där frostrisk finns ska ackumulatortan-
ken/varmvattenberedaren tömmas då den ej är i drift.
Frysning medför att ackumulatortanken/varmvattenbe-
redaren kan sprängas.
Vid stående montage
Vid stående installation sker avtappning av kärlet genom
sughävert (med slang) i kallvattenanslutningen (XL3).
Tömning av laddslingan sker genom sughävert (med
slang) i kallvattenanslutningen (XL9).
Service
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum ska alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
Till installatören
Konstruktion
PCU-R 80, 100, 120 har ett kärl och en laddslinga som är
tillverkat av rostfritt stål.
Ytterhöljet är utfört i lackerad stålplåt med gavlar av
slagtålig plast.
Kärlet är avsett för ett maximalt avsäkringstryck av 9 bar
(0,9 MPa), vilket enligt gällande normer motsvarar ett
beräkningstryck av 10 bar (1,0 MPa), Max tryck i ladds-
lingan är 16 bar (1,6 MPa). Högsta temperatur är 90 °C
Kärlet är isolerat med EPS (miljövänlig cellplast), vilket
ger god värmeisolering.
Transport
PCU-R 80, 100, 120 ska transporteras och förvaras torrt.
Uppställning
Ackumulatortanken/varmvattenberedaren får installeras
hängande på vägg eller stående.
Utrymmet där PCU-R 80, 100, 120 placeras ska vara för-
sett med golvbrunn.
Bipackade komponenter
UN
Upphängningsfäste
UN
Fotställning
PCU-R 80, 100, 120 | SE6

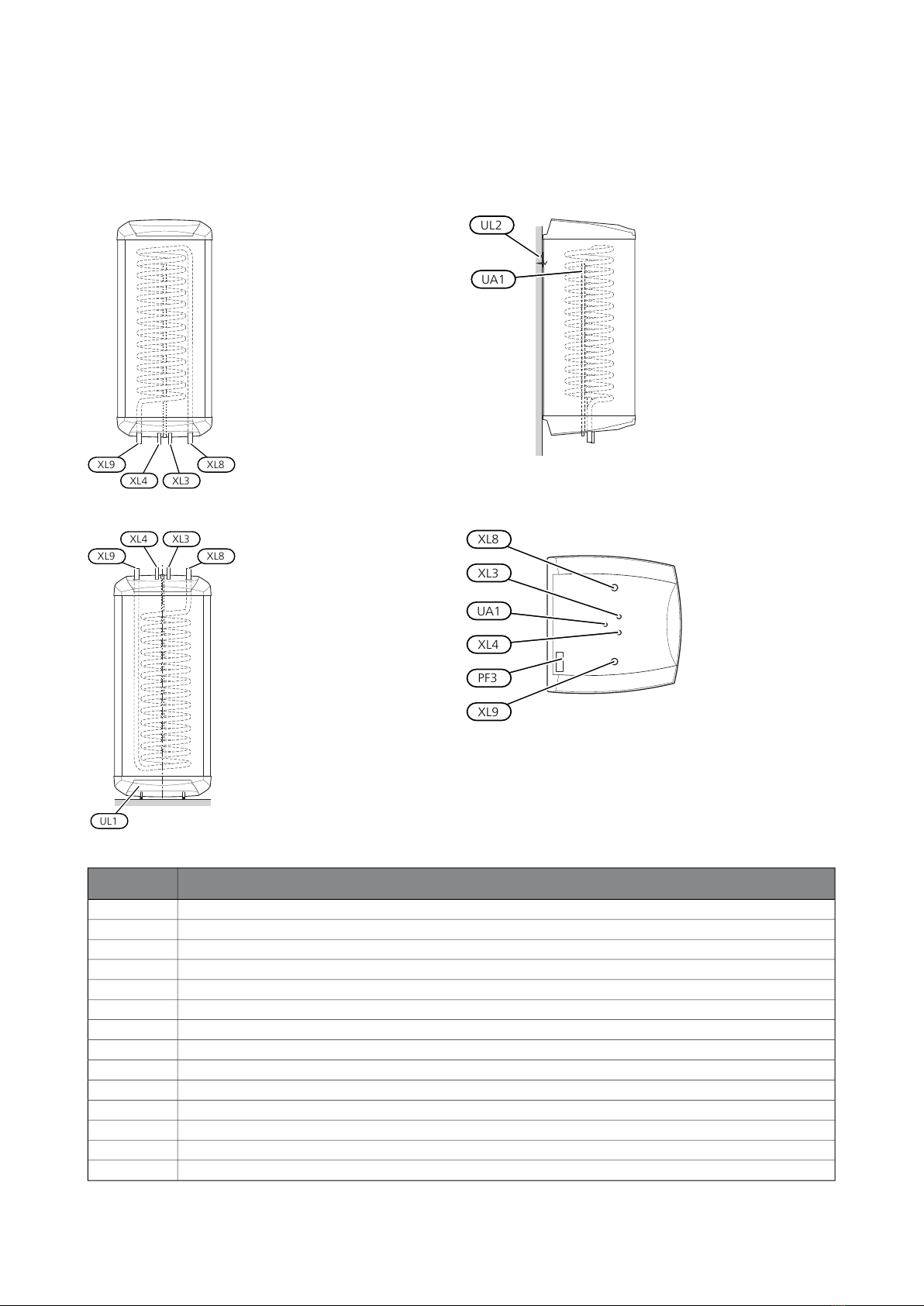

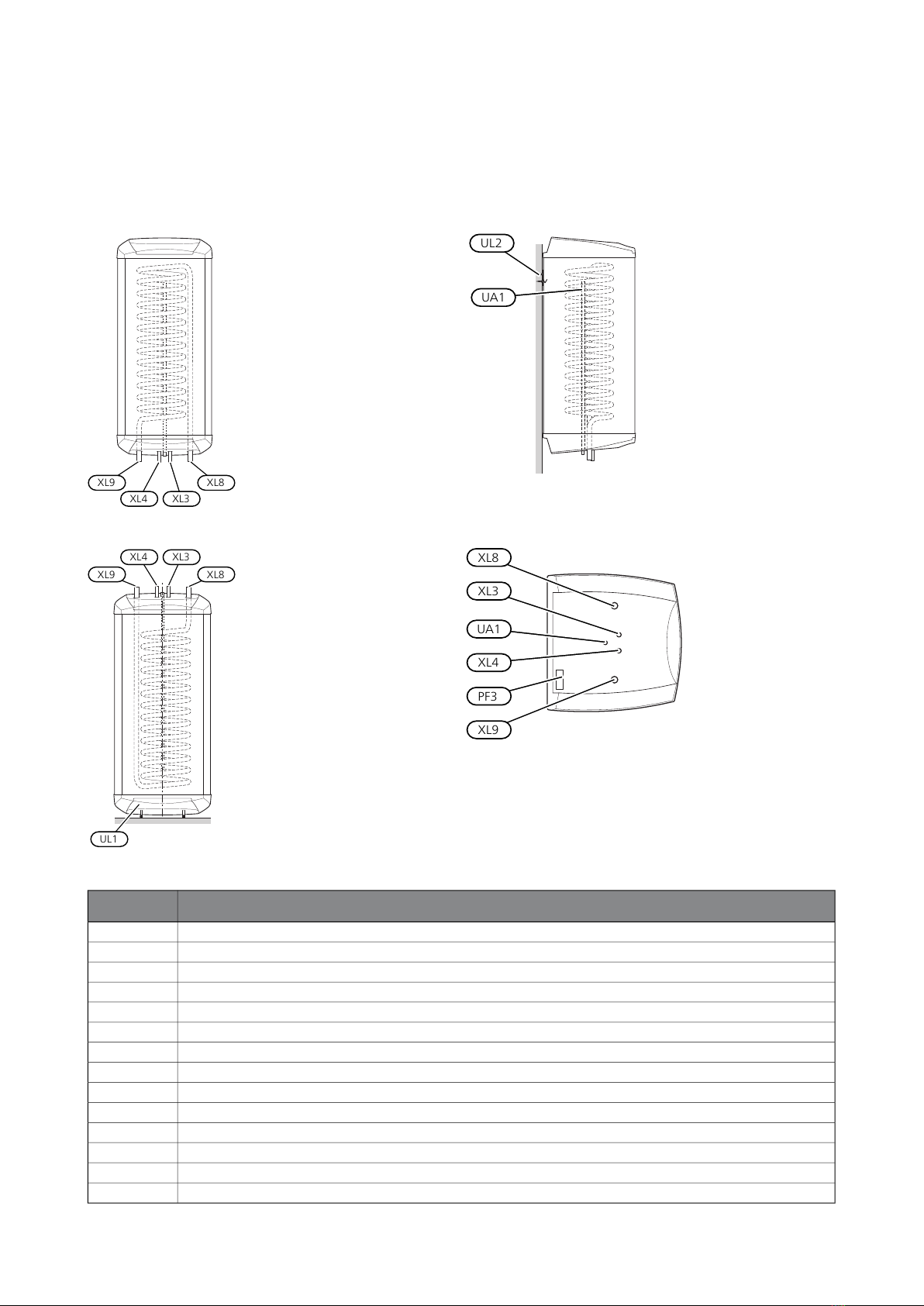

Röranslutningar och komponentplacering
KomponentplaceringarRöranslutningar PCU-R 80, 100, 120 hängande montering
UA1
UL2
XL3XL4
XL9 XL8
Röranslutningar PCU-R 80, 100, 120 stående montering
XL3
UA1
XL4
PF3
XL9
XL8
XL3XL4
XL9 XL8
UL1
BenämningBeteckning
Säkerhetsventil (ingår ej i leverans)FL10
Blandningsventil (ingår ej i leverans)FQ1
Kallvatten/Varmvatten Ø 15 mm (beroende på hängande eller stående montage)XL3
Kallvatten/Varmvatten Ø 15 mm (beroende på hängande eller stående montage)XL4
Dockningsanslutning, inkommande/utgående Ø 22 mm (beroende på hängande eller stående montage)XL8
Dockningsanslutning, inkommande/utgående Ø 22 mm (beroende på hängande eller stående montage)XL9
Avtappningsventil (ingår ej i leverans)QM4
Avstängningsventil (ingår ej i leverans)QM40
Backventil (ingår ej i leverans)RM1
Dykrör, dockning värmepump BT6, Ø 9,5 mm (inv)UA1
FotställningUL1
UpphängningskonsolUL2
LåsvinkelUL3
SerienummerskyltPF3
7PCU-R 80, 100, 120 | SE

Installation
PCU-R 80, 100, 120 kan monteras vertikalt hängande på
plan vägg med anslutningarna nedåt, eller stående i
fotställning (UL1) med anslutningarna uppåt.

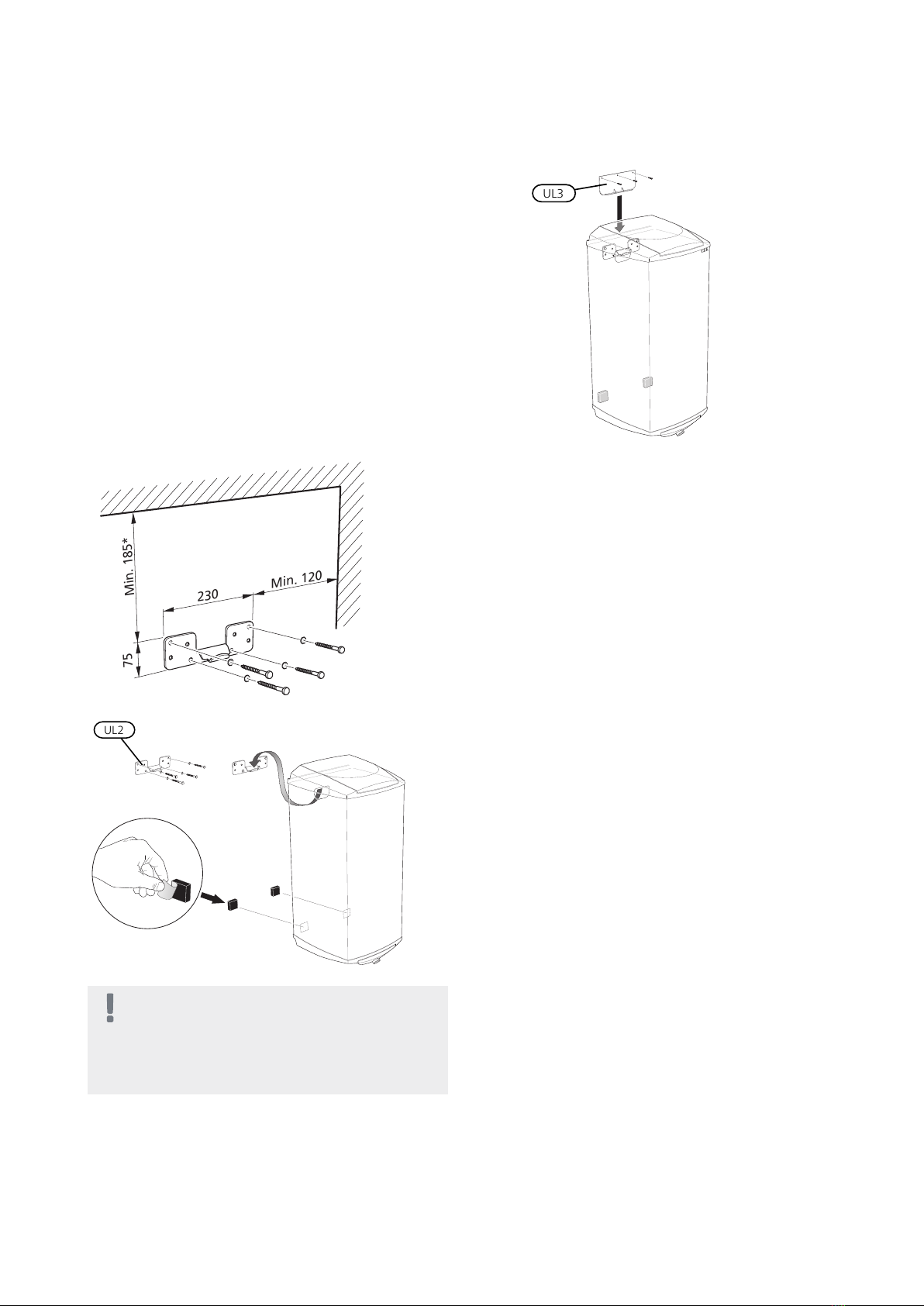

Hängande montering
Vid hängande montage används den medlevererade
upphängningskonsolen (UL2), vilken först fästs upp (Ø8
– 10 mm skruv), se måttskiss och bild nedan. Därefter
hängs ackumulatortanken/varmvattenberedaren på
konsolen. Ackumulatortanken/varmvattenberedaren är
nu till viss del skjutbar i sidled, vilket underlättar rörinstal-
lation. För ytterligare fixering, monteras bifogad låsvinkel
(UL3) på vägg mot ackumulatortankens/varmvattenbe-
redarens toppgavel som tippskydd, se bild nedan.
Framför/under ackumulatortanken/varmvattenbereda-
ren krävs ett fritt utrymme på 200 mm för ev service.
LEK
Min. 185*
75
Min. 120
230
LEK
UL2
OBS!
Vid hängande montage ska dessa
distanser klistras på beredaren så
att den hålls parallellt mot väggen.
LEK
UL3
PCU-R 80, 100, 120 | SE8

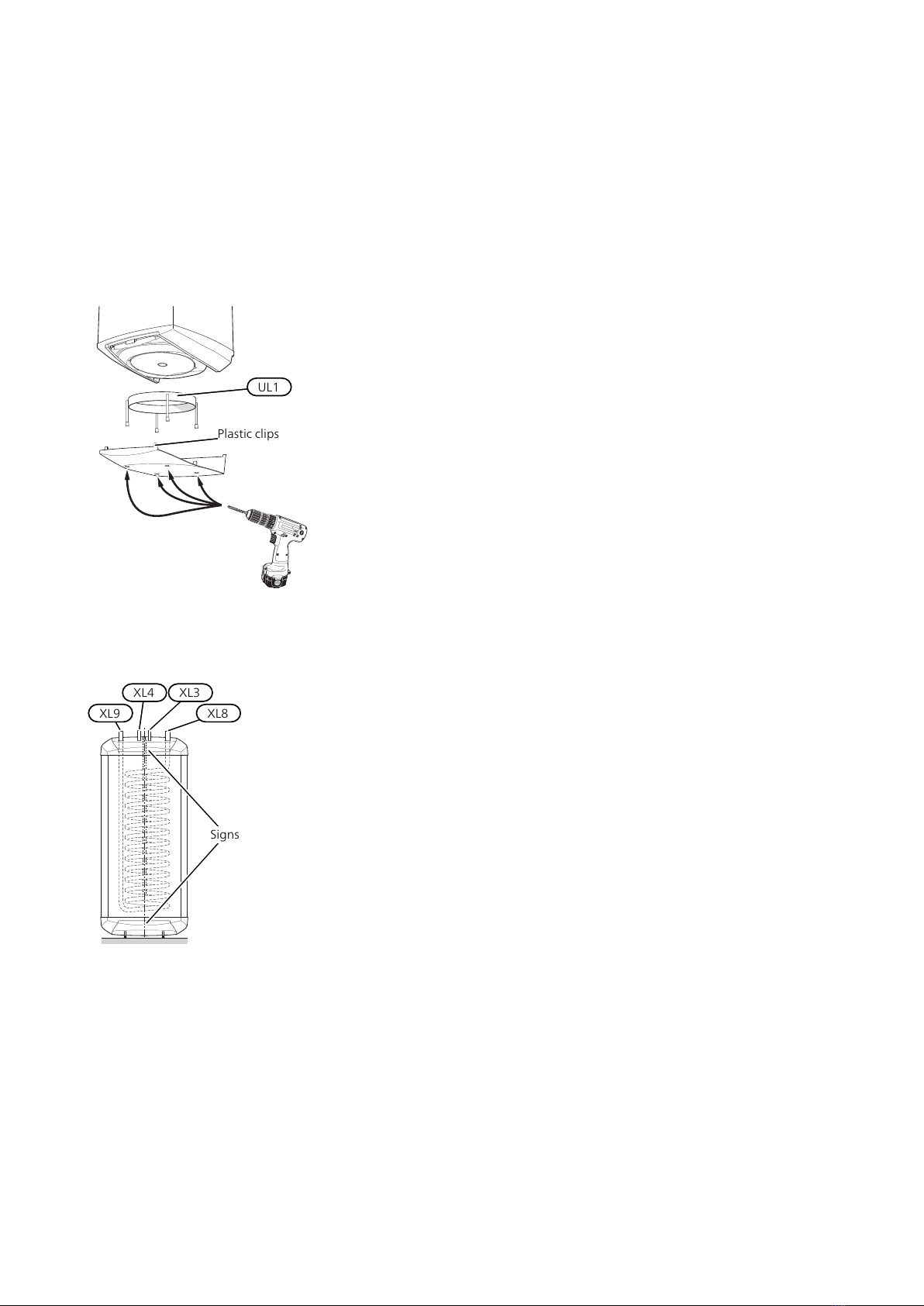

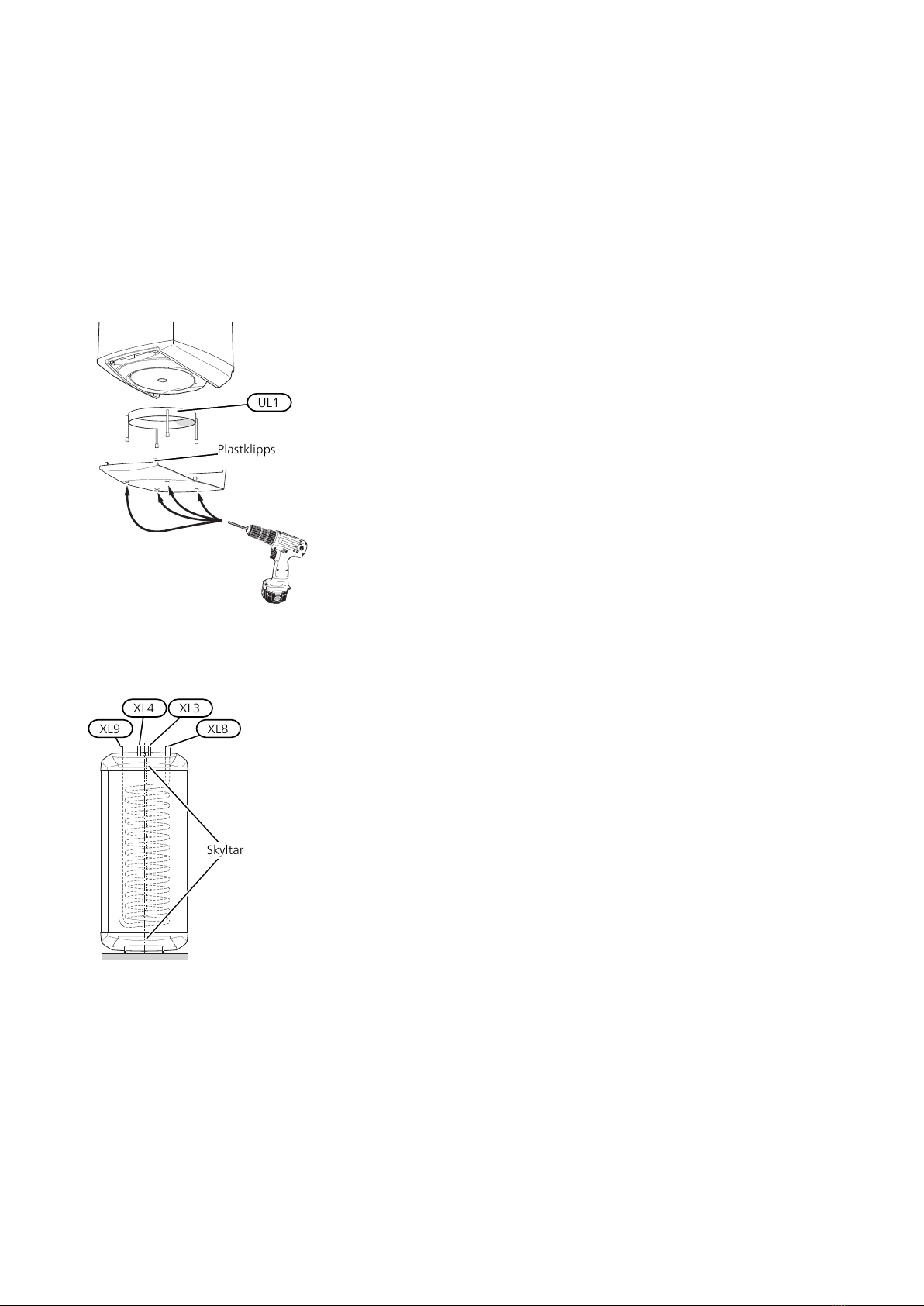

Stående montering
Installeras ackumulatortanken/varmvattenberedaren
stående ska medlevererad fotställning (UL1) monteras
enligt nedan. Det är viktigt för stabiliteten att fotställ-
ningens ring trycks så långt in att den ligger mot inner-
kärlet.
Luckan lossas genom att "lyfta" framkanten så att plast-
klippsen hakar av.
UL1
Plastklipps
Montering av skyltar
Vid stående montering ska NIBE loggan och produktbe-
teckningensskylten monteras enligt bilden.
XL3XL4
XL9 XL8
Skyltar
9PCU-R 80, 100, 120 | SE

Rörinstallation
OBS!
Ackumulatortanken/varmvattenberedaren
måste fyllas med vatten innan laddning via
laddslingan påbörjas.
Rörinstallation ska utföras enligt gällande regler.
Ackumulatortanken/varmvattenberedaren ska förses
med erforderlig ventilutrustning såsom säkerhetsventil,
avstängningsventil och backventil.
Ackumulatortanken/varmvattenberedaren ska förses
med blandningsventil, som begränsar temperaturen på
utgående varmvatten till 60 °C. Om denna ventil uteläm-
nas måste risken för skållningsolyckor förebyggas på
annat sätt.
Om plaströr eller glödgat kopparrör används ska invän-
dig stödhylsa monteras. Från säkerhetsventilen ska ett
spillrör dras till lämpligt avlopp. Spillrörets dimension
ska vara samma som säkerhetsventilens. Förlägg spillvat-
tenrör från säkerhetsventilen sluttande i hela sin längd
och se till att det är frostfritt anordnat. Mynningen på
spillröret ska vara synlig och inte vara placerad i närheten
av elektriska komponenter.
FQ1 QM4 FL10 RM1 QM40
Påfyllning
Påfyllning av ackumulatortanken/varmvattenberedaren
sker genom att:
1. Öppna en varmvattenkran i systemet.
2. Öppna avstängningsventilen QM40 på inkommande
kallvatten. Denna ventil ska sedan under drift vara
helt öppen.
3. När det endast kommer vatten ur varmvattenkranen
(till en början kommer luftblandat vatten ut ur kra-
nen) kan kranen stängas och ackumulatortan-
ken/varmvattenberedaren är fylld.

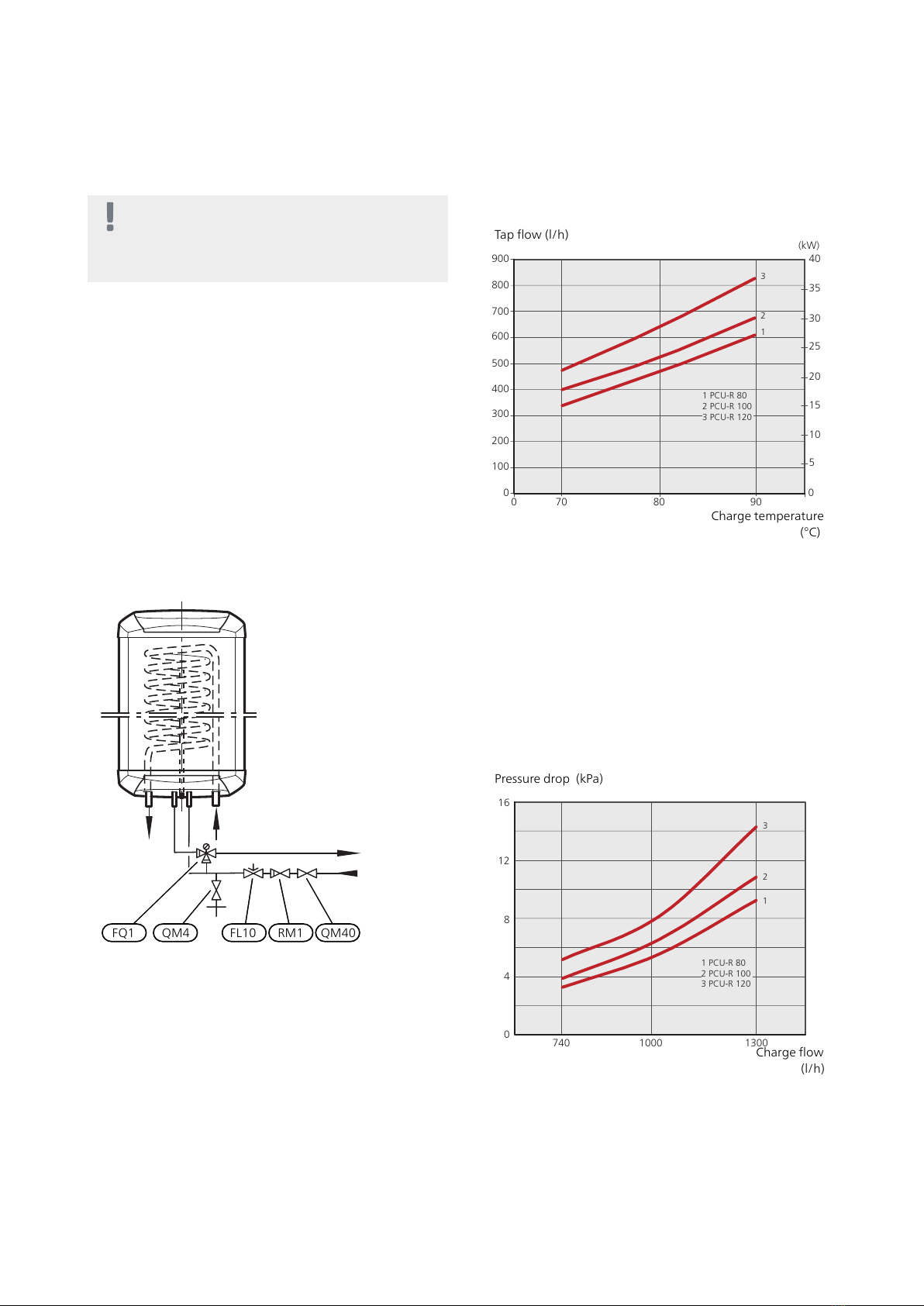

Varmvattenkapacitet
Diagrammet gäller vid laddflöde på 1000 l/h.
00 70 80 90
100
200
300
400
500
600
700
Tappfl de
(l/h)
Laddtemperatur
(°C)
3
1
2
800
900 40
35
30
25
20
15
10
5
0
(kW)
1 PCU-R 80
2 PCU-R 100
3 PCU-R 120
Laddtemperatur
(°C)
Tappflöde (l/h)
Laddslinga
Maximalt laddflöde 1650 l/h. Cirkulationspump er-
fordras.
Tryckfallet i laddslingan bestäms enligt diagram.
Primärtemperaturen till laddslingan får ej överstiga 90 °C.
Urluftning av laddslingan sker genom att fylla slingan
med ett stort vattenflöde.
0740 1000 1300
4
8
12
16
Tryckfall
(kPa)
Laddfl de
(l/h)
3
2
1
1 PCU-R 80
2 PCU-R 100
3 PCU-R 120
Tryckfall (kPa)
Laddflöde
(l/h)
PCU-R 80, 100, 120 | SE10

Tekniska uppgifter
Mått
PCU-R 80, 100, 120 Stående monteringPCU-R 80, 100, 120 Hängande montering
470
54
250
200
455
PCU 80 = 880 PCU 100 = 1065 PCU 120 = 1250
min 145
40
30
15
470
54
250
200 30
15
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
455
PCU 80 = 880
PCU 100 = 1065
PCU 120 = 1250 40
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
470
54
250
200
455
PCU 80 = 880 PCU 100 = 1065 PCU 120 = 1250
min 145
40
30
15
470
54
250
200 30
15
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
455
PCU 80 = 880
PCU 100 = 1065
PCU 120 = 1250 40
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
470
54
250
200
455
PCU 80 = 880 PCU 100 = 1065 PCU 120 = 1250
min 145
40
30
15
470
54
250
200 30
15
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
455
PCU 80 = 880
PCU 100 = 1065
PCU 120 = 1250 40
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
470
54
250
200
455
PCU 80 = 880 PCU 100 = 1065 PCU 120 = 1250
min 145
40
30
15
470
54
250
200 30
15
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
455
PCU 80 = 880
PCU 100 = 1065
PCU 120 = 1250 40
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
11PCU-R 80, 100, 120 | SE

Tekniska data
PCU-R 120PCU-R 100PCU-R 80Modell
413631kgNettovikt
1,0 (10)MPa (bar)Max tillåtet tryck, varmvattenbere-
dare
353125kWEffekt, 90 °C / 10–45 °C
272420kWEffekt, 80 °C / 10–45 °C
ca 14minUppvärmningstid till 60 °C
087 002087 001087 000Artikelnummer
Energimärkning
NIBETillverkare
PCU-R 120PCU-R 100PCU-R 80Modell
CCB
Effektivitetsklass
685444WVärmeförlust
12010080lVolym
PCU-R 80, 100, 120 | SE12

English
Important information
Safety information
This manual describes installation and service procedures
for implementation by specialists.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning
and user maintenance shall not be made
by children without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2017.
Symbols
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
General
Serial number
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
Country specific information
User and Installer manual
This user and installer manual must be left with the cus-
tomer.
13PCU-R 80, 100, 120 | GB

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 19)
Shut off valves
Cold water (page 19)
Shut off valves
Non-return valve
Safety valve
Mixing valve
PCU-R 80, 100, 120 | GB14

For the User
Maintenance
Safety valve (not supplied)
The accumulator tank’s/water heater’s safety valve
sometimes releases a little water after hot water usage.
This is because the cold water, which enters the accumu-
lator tank/water heater, expands when heated causing
the pressure to rise and the safety valve to open.
The function of the safety valves must be regularly
checked, about four times a year, to prevent clogging.
To inspect the valve, open the safety valve manually and
check that water flows through the overflow pipe. If this
does not happen then the safety valve is defective and
must be replaced.
Emptying
For suspended installations
PCU-R 80, 100, 120 must be equipped with a drain valve.
1. Close the incoming flow to the accumulator
tank/water heater (connection XL3).
2. Open the drain valve (connection XL4).
During draining, air must be let into the accumulator
tank/water heater by loosening a hot water connection
(XL4) or opening a hot water tap.
To ensure that the accumulator tank/water heater drains
completely, a hose or a pipe with an outlet below the
lowest level of the water heater must be attached to the
drain connection or drain valve.
When installed where there is a risk of frost, the accumu-
lator tank/water heater must be emptied whenever it is
not in operation. Freezing could result in the accumulator
tank/water heater bursting.
For upright installations
For upright installations, drain the container through
the siphon (using hose) in the cold water connection
(XL3).
The charge coil is emptied through the siphon (with
hose) in the cold water connection (XL9).
Service
For service, contact the installer. Serial number (PF3) (14
digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
For the Installer
Design
PCU-R 80, 100, 120 has a container and a charge coil
made of stainless steel.
The outer casing is made from painted sheet metal with
sides of durable plastic.
The container is designed for a maximum cut-off pressure
of 9 bar (0,9 MPa), which is the equivalent to a design
pressure in compliance with current standards of 10 bar
(1,0 MPa). Maximum pressure in the charge coil is 16 bar
(1,6 MPa). The maximum temperature is 90 °C
The container is insulated with EPS (environmentally
friendly cellular plastic), which provides good thermal
insulation.
Transport
PCU-R 80, 100, 120 should be transported and stored in
the dry.
Assembly
The accumulator tank/water heater may be installed
suspended from a wall or upright.
The area where PCU-R 80, 100, 120 is located must be
equipped with floor drainage.
Supplied components
UN
Suspended mount
UN
Base
15PCU-R 80, 100, 120 | GB

Pipe connections and component location
Component locationsPipe connections PCU-R 80, 100, 120 suspended installa-
tion
UA1
UL2
XL3XL4
XL9 XL8
Pipe connections PCU-R 80, 100, 120 upright installation
XL3
UA1
XL4
PF3
XL9
XL8
XL3XL4
XL9 XL8
UL1
NameDesignation
Safety valve (not included in delivery)FL10
Mixer valve (not included in delivery)FQ1
Cold water/Hot water Ø 15 mm (depending on suspended or upright installation)XL3
Cold water/Hot water Ø 15 mm (depending on suspended or upright installation)XL4
Docking connection, incoming/outgoing Ø 22 mm (depending on suspended or upright installation)XL8
Docking connection, incoming/outgoing Ø 22 mm (depending on suspended or upright installation)XL9
Drain valve (not included in delivery)QM4
Shut-off valve (not included in delivery)QM40
Non-return valve (not included in delivery)RM1
Submerged tube, docking heat pump BT6, Ø 9,5 mm (int)UA1
BaseUL1
Hanging bracketUL2
Securing bracketUL3
Serial number platePF3
PCU-R 80, 100, 120 | GB16

Installation
PCU-R 80, 100, 120 can be mounted hanging vertically
on a flat wall with the connections downward, or
standing on a base (UL1) with the connections upward.
Suspended installation
Use the enclosed suspension brackets (UL2) when
hanging on a wall; these are mounted first (Ø8 – 10
screws), see the dimensions diagram and figure below.
The accumulator tank/water heater is then mounted on
the bracket. The accumulator tank/water heater can
now be slid sideways a little, which facilitates installation
of the pipes. To secure further, the enclosed securing
bracket (UL3) is mounted on the wall against the top of
the accumulator tank/water heater as a tip guard, see
the figure below. An area of 200 mm free space is re-
quired in front of/under the accumulator tank/water
heater for service work.
LEK
Min. 185*
75
Min. 120
230
LEK
UL2
NOTE
For suspended installation, these
spacers must be glued onto the
water heater to keep it parallel with
the wall.
LEK
UL3
17PCU-R 80, 100, 120 | GB

Upright installation
If the accumulator tank/hot water heater is installed
upright, the enclosed base (UL1) must be installed as
below. It is important for stability that the base ring is
pressed in until it touches the inner container.
The door is removed by “lifting” the front edge so that
the plastic clips unhook.
UL1
Plastic clips
Installing signs
In the case of upright installation, the NIBE logo and the
product designation sign must be installed as illustrated.
XL3XL4
XL9 XL8
Signs
PCU-R 80, 100, 120 | GB18

Pipe installation
NOTE
The accumulator tank/water heater must be
filled with water before charging via the charge
coil is started.
Pipe installation must be carried out in accordance with
current norms and directives.
The accumulator tank/water heater must be fitted with
the requisite valves, such as a safety valve, shut-off valve
and non-return valve.
The accumulator tank/water heater must be provided
with a mixer valve, which limits the temperature of out-
going hot water to 60 °C. If this valve is not fitted, some
other measure must be taken to prevent the risk of
scalding.
Internal support bushes must be fitted when a plastic or
annealed copper pipe is used. An overflow pipe must be
routed from the safety valve to a suitable drain. The
overflow pipe must be the same size as the safety valve.
Route the overflow pipe from the safety valve, sloping
along its entire length and ensure that it is frost proof.
The mouth of the overflow pipe must be visible and not
placed close to electrical components.
FQ1 QM4 FL10 RM1 QM40
Filling
Fill the accumulator tank/water heater as follows:
1. Open a hot water tap in the system.
2. Open the shut-off valve QM40 on the incoming cold
water. This valve must then be fully open during
operation.
3. The hot water tap can be shut off when the accumu-
lator tank/water heater is filled, which is when only
water comes out of the tap (initially an air-water
mixture comes out of the tap).
Hot water capacity
The diagram applies during charge flow at 1000 l/h.
00 70 80 90
100
200
300
400
500
600
700
Tappfl de
(l/h)
Laddtemperatur
(°C)
3
1
2
800
900 40
35
30
25
20
15
10
5
0
(kW)
1 PCU-R 80
2 PCU-R 100
3 PCU-R 120
Charge temperature
(°C)
Tap flow (l/h)
Charge coil
Maximum charge flow 1650 l/h. A circulation pump is
required.
The pressure drop in the coil is determined according to
the diagram.
The primary temperature for the coil must not exceed
90 °C.
To bleed the charge coil, fill the coil with a large amount
of water.
0740 1000 1300
4
8
12
16
Tryckfall
(kPa)
Laddfl de
(l/h)
3
2
1
1 PCU-R 80
2 PCU-R 100
3 PCU-R 120
Pressure drop (kPa)
Charge flow
(l/h)
19PCU-R 80, 100, 120 | GB

Technical data
Dimensions
PCU-R 80, 100, 120 Upright installationPCU-R 80, 100, 120 Suspended installation
470
54
250
200
455
PCU 80 = 880 PCU 100 = 1065 PCU 120 = 1250
min 145
40
30
15
470
54
250
200 30
15
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
455
PCU 80 = 880
PCU 100 = 1065
PCU 120 = 1250 40
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
470
54
250
200
455
PCU 80 = 880 PCU 100 = 1065 PCU 120 = 1250
min 145
40
30
15
470
54
250
200 30
15
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
455
PCU 80 = 880
PCU 100 = 1065
PCU 120 = 1250 40
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
470
54
250
200
455
PCU 80 = 880 PCU 100 = 1065 PCU 120 = 1250
min 145
40
30
15
470
54
250
200 30
15
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
455
PCU 80 = 880
PCU 100 = 1065
PCU 120 = 1250 40
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
470
54
250
200
455
PCU 80 = 880 PCU 100 = 1065 PCU 120 = 1250
min 145
40
30
15
470
54
250
200 30
15
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
455
PCU 80 = 880
PCU 100 = 1065
PCU 120 = 1250 40
PCU 80 = 660 PCU 100 = 845 PCU 120 = 1030
PCU-R 80, 100, 120 | GB20
