EKS 500, 750, 1000 L
SE
Användar- och installatörshandbok
EKS 500, 750, 1000 L
GB
User and installer manual
EKS 500, 750, 1000 L
NL
Gebruikers- en installateurshandleiding
EKS 500, 750, 1000 L
CHB 1727 -2
331989

Table of Contents
Svenska
4Viktig information
6Till användaren
7Till installatören
English
15Important information
17For the User
18For the Installer
Nederlands
26Belangrijke informatie
28Voor de gebruiker
29Voor de installateur
3Table of Contents |EKS 500, 750, 1000 L

Svenska
Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2017.
Symboler
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan un-
derlätta handhavandet av produkten.
Allmänt
Serienummer
TÄNK PÅ!
Produktens serienummer (14 siffror) behöver
du vid service- och supportärenden.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Användar- och installatörshandboken
Denna användar- och installatörshandbok ska lämnas
kvar hos kunden.
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
EKS 500, 750, 1000 L av gäller konsumentlagarna. För
fullständiga villkor se www.konsumentverket.se. Mellan
NIBE och det företag som sålt produkten gäller AA VVS.
I enlighet med denna lämnar NIBE tre års produktgaranti
till företaget som sålt produkten. Produktgarantin ersät-
ter inte höjd energiförbrukning eller skada som uppkom-
mit p.g.a. yttre omständigheter som t.ex. felaktig instal-
lation, låg vattenkvalité eller elektriska spänningsvaria-
tioner.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. Om du misstänker att produkten på något sätt
inte fungerar som den ska anmäler du detta omgående
till den du köpte produkten av.
EKS 500, 750, 1000 L | SE4

Installationskontroll
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 10)
Avstängningsventiler
Blandningsventil
Kallvatten (sida 10)
Avstängningsventiler
Backventil
Säkerhetsventil
El (sida 11)
Ansluten matning
Givare
5EKS 500, 750, 1000 L | SE

Till användaren
Tillsyn och skötsel
Säkerhetsventilen ska kontrolleras regelbundet (ca 4
gånger per år) för att förhindra igensättning. Kontrollen
sker genom att öppna säkerhetsventilen manuellt, vatten
ska då strömma genom spillröret. Skulle ej så ske är sä-
kerhetsventilen defekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
Tömning
1. Bryt strömmen till beredaren.
2. Stäng inkommande kallvatten.
3. Öppna avtappningsanslutningen, eller avtappnings-
ventilen (Bipackad) om en sådan är monterad.
Vid tömning måste luft tillföras beredaren genom att en
varmvattenanslutning (XL4) eller en varmvattenkran
öppnas.
För att varmvattenberedaren ska bli helt tömd, fordras
att en slang alternativt ett rör vars utlopp mynnar under
beredarens lägsta nivå monteras på avtappningsanslut-
ningen eller avtappningsventilen. Vid montering där
frostrisk finns ska varmvattenberedaren tömmas då den
ej är i drift. Frysning medför att beredaren kan sprängas.
Åtgärder vid driftstörning
Om vattnet ej blir varmt, kontrollera att säkringarna i
elcentralen är hela. Om ingen säkring är trasig kan orsa-
ken vara att temperaturbegränsaren löst ut på grund av
något fel på varmvattenberedaren. När felet avhjälpts
kan temperaturbegränsaren återställas. Detta måste
utföras under överinseende av behörig elinstallatör.
Service
Vid behov av service, kontakta huvudentreprenören
varvid installationsdatum och tillverkningsnummer (PF3)
ovillkorligen måste uppges.
Endast av NIBE AB i Markaryd levererade reservdelar får
användas.
EKS 500, 750, 1000 L | SE6

Till installatören
Allmänt
Varmvattenberedaren består av en stålbehållare med
invändigt korrosionsskydd av koppar.
Beredaren är konstruerad och tillverkad för ett maximalt
avsäkringstryck av 10 bar.
Högsta tillåtna temperatur är 90 °C.
Isoleringen på EKS 500, EKS 750 och EKS 1000 består av
neopor och polyesterfleece med en tjocklek på 100 mm,
vilket ger god värmeisolering. Isoleringen och ytterbe-
klädnaden av grå plast är enkelt demonterbar för att
förenkla förflyttning av beredaren genom till exempel
dörröppningar.
EKS 500 kan utrustas med upp till två elpatroner och
EKS 750 och EKS 1000 kan utrustas med upp till tre elpa-
troner.
Anslutningsdiametern är G50 och maximal elpatron-
längd för EKS 500 är 650 mm och för EKS 750 och
EKS 1000 750 mm.

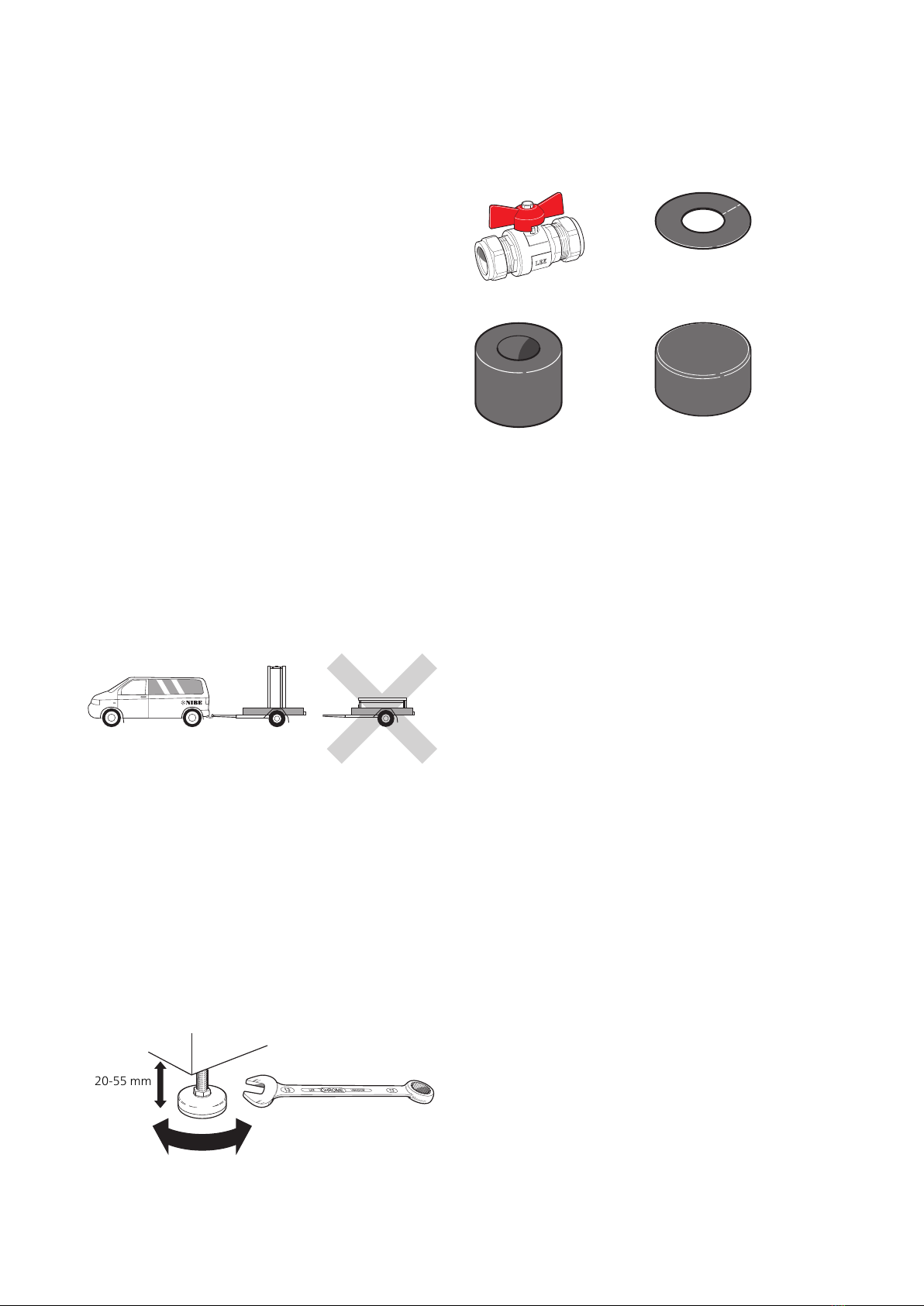

Transport
EKS 500, 750, 1000 L ska transporteras och förvaras stå-
ende och torrt. Vid inforsling i byggnaden kan
EKS 500, 750, 1000 L dock försiktigt läggas på rygg.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Uppställning
Varmvattenberedaren får endast installeras stående.
Varmvattenberedaren skruvas loss från pallen och lyfts
på plats genom att använda lyftöglan.
EKS 500 är försedd med lyftögla i toppen.
För att komma åt lyftöglorna på EKS 750 och EKS 1000
måste toppisoleringen avlägsnas.
Placera EKS 500, 750, 1000 L på ett fast underlag som
tål dess tyngd, helst betonggolv eller betongfundament.
Använd produktens justerbara fötter för att få en vågrät
och stabil uppställning.
Utrymmet där EKS 500, 750, 1000 L placeras ska vara
försett med golvbrunn.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
Bipackade komponenter
Täckbrickor
Avtappningsventil med
plugg
Plastkåpa
Isoleringsplugg
7EKS 500, 750, 1000 L | SE

Komponentplacering
EKS 1000EKS 750EKS 500
XR1
QQ1
UL1
PF3
XR1
QQ1
UL1
PF3
XR1
UL1
PF3
BenämningBeteckning
InspektionsluckaQQ1
Ställbara fötterUL1
LyftöglaXR1
SerienummerskyltPF3
EKS 500, 750, 1000 L | SE8

Demontering av isolering
Isoleringen är demonterbar, för att underlätta hantering
i trånga utrymmen, (beredarens diameter utan isolering
är för EKS 500 Ø670 mm, för EKS 750 Ø770 och för
EKS 1000 Ø870 mm).
■Lyft av plasttoppen och toppisoleringen.
■På EKS 500 måste lyftöglan i toppen först skruvas bort.
■Tag bort skarvskenorna som håller ihop isoleringsman-
telhalvorna.
■Haka isär och demontera isoleringsmantelhalvorna,
beredarens ytterdiameter blir ca. 200 mm mindre utan
isoleringsmantlar.
Isolering borttagenAnvänd inga verktyg för demon-
terting av skarvskenan
Bilden visar EKS 1000 med isole-
ring
UN
UN
Återmontering sker i omvänd ordning.
Montera de medlevererade isoleringspluggarna runt
resp. anslutning, och i hålet för lyftöglan på EKS 500.
Slutligen monteras alla medlevererade täckbrickor på
resp anslutning, genom att trycka dem över anslutning-
arna.
OBS!
Montera täckbrickorna och isoleringspluggarna
innan rörinstallationen görs.
OBS!
I vissa fall följer det med fler isoleringspluggar
än vad som behöver användas..
9EKS 500, 750, 1000 L | SE

Installation
Varmvattenberedaren ska installeras stående. De fyra
fötterna är justerbara i höjdled.
EKS 500, EKS 750 EKS 1000 kan utrustas med nedanstå-
ende element. Vid installation bör tillses att tillräckligt
utrymme för demontering av elementen finnes framför
kopplingsrummet, se nedanstående tabell.
Montera de bipackade täckbrickorna innan rörinstalla-
tionen. Täckbrickorna, som har självhäftande baksida,
ska monteras på respektive anslutning genom att trycka
dem över anslutningarna.
Samtliga anslutningar (även anslutningar och hål efter
lyftögla som inte används) ska isoleras för att minimera
tomgångsförlusterna.
Elpatroner
Fritt utrymmeEffektElement
250 mm1500 WIU 31
260 mm2250 WIU 33
280 mm3000 WIU 34
400 mm4500 WIU 36
400 mm6000 WIU 39
400 mm7500 WIU 310
400 mm9000 WIU 311
Rörinstallation
Varmvattenberedaren ska förses med avtappnings-, av-
stängnings-, back-, blandnings-, säkerhets- och vakuum-
ventil enligt gällande normer samt med termometer och
tryckmätare.
Den bipackade avtappningsventilen monteras på avtapp-
ningsanslutningen (XL12). Demontera klämring och
klämringsmutter från avtappningsventilen och montera
ventilen med hjälp av befintlig klämring, klämsringsmut-
ter och stödhylsa. Ersätt klämring med plugg på den
öppna sidan av avtappningsventilen.
Beredaren ska förses med blandningsventil, som begrän-
sar temperaturen på utgående varmvatten till 60 °C. Om
denna ventil utelämnas måste risken för skållningsolyckor
förebyggas på annat sätt.
Säkerhetsventilen ska vara på högst 9 bar (0,9 MPa) och
dess spillrör ska mynna fritt över avlopp. Spillrörets di-
mension ska vara samma som säkerhetsventilens. Spill-
röret ska ha en fallande dragning i hela sin längdsamt
vara frostfritt anordnat. Mynningen på spillröret ska vara
synlig.
OBS!
Montera täckbrickorna innan rörinstallationen
görs
Påfyllning
Påfyllning av varmvattenberedaren sker genom att först
öppna en varmvattenkran i systemet och därefter öppna
avstängningsventilen på inkommande kallvatten. Denna
ventil ska sedan under drift vara helt öppen. Först när
det endast kommer vatten ur varmvattenkranen (till en
början kommer luftblandat vatten ut ur kranen) kan
varmvattenkranen stängas och varmvattenberedaren är
fylld.
EKS 500, 750, 1000 L | SE10

Elektrisk installation
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
EKS 500 har två elpatronanslutningar för en maximal
effekt av 2 x 9 kW. Separat matning från gruppcentral
drages till varje elpatron.
EKS 750 och EKS 1000 har tre elpatronanslutningar för
en maximal effekt av 3 x 9 kW. Separat matning från
gruppcentral drages till varje elpatron.
Varje elpatron kompletteras med kopplingsbox typ K11
(2-polig termostat, 3-polig temperaturbegränsare.
Förändringar eller omkopplingar får ej ske.
OBS!
Varmvattenberedaren ska vara helt fylld med
vatten innan den spänningssätts.
11EKS 500, 750, 1000 L | SE

Tekniska uppgifter

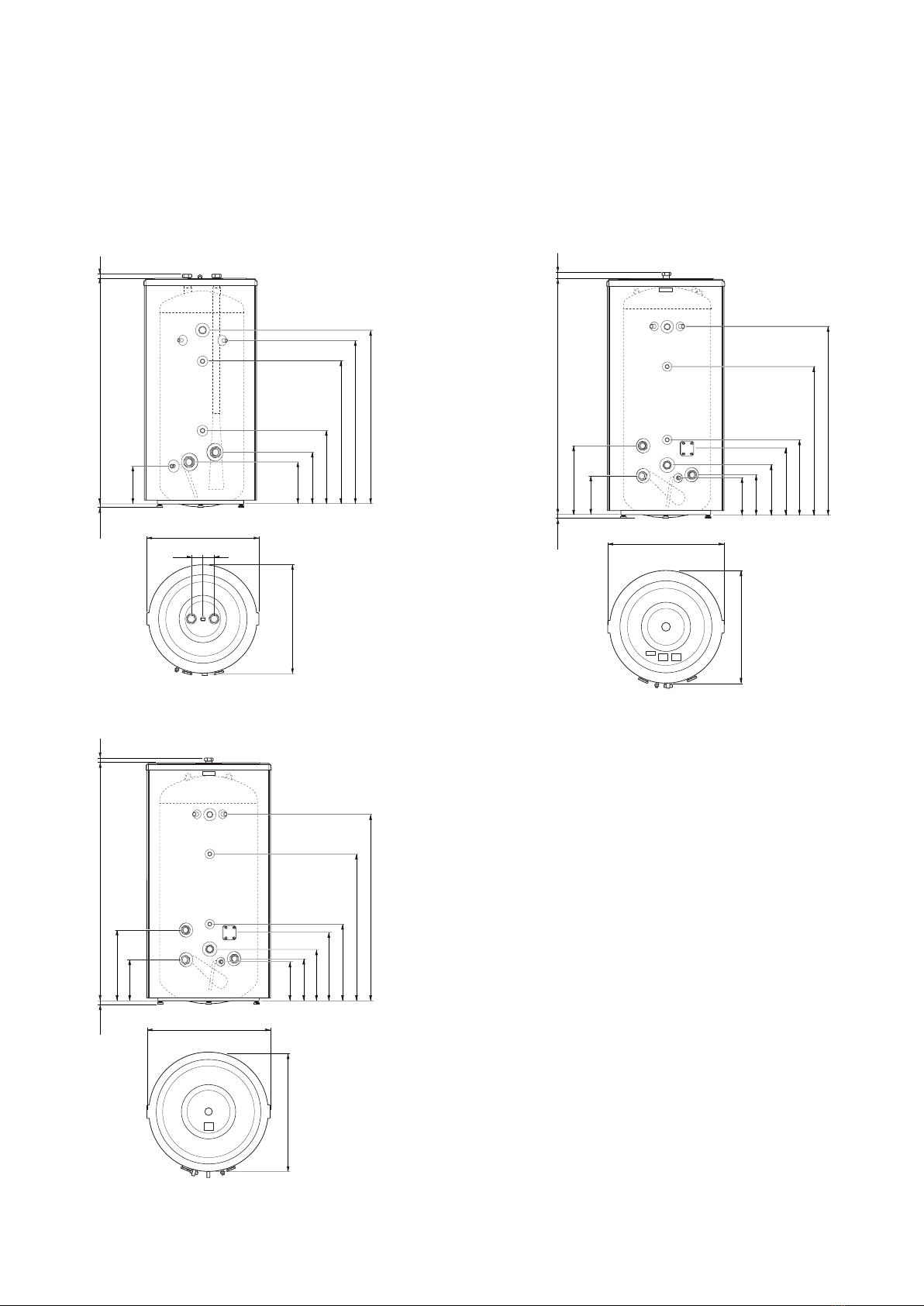

Mått
EKS 750EKS 500
20–55 49
1977
303
333
413
553
625 573
1234
1573
977
Ø 950
323
20–55 28
1757
295
323
403
568
1110
1268
1348
100 100
879
Ø 852
EKS 1000
20–55 46
2052
666
594
454 374 344 364
614
1275
1614
1080
Ø 1052
EKS 500, 750, 1000 L | SE12

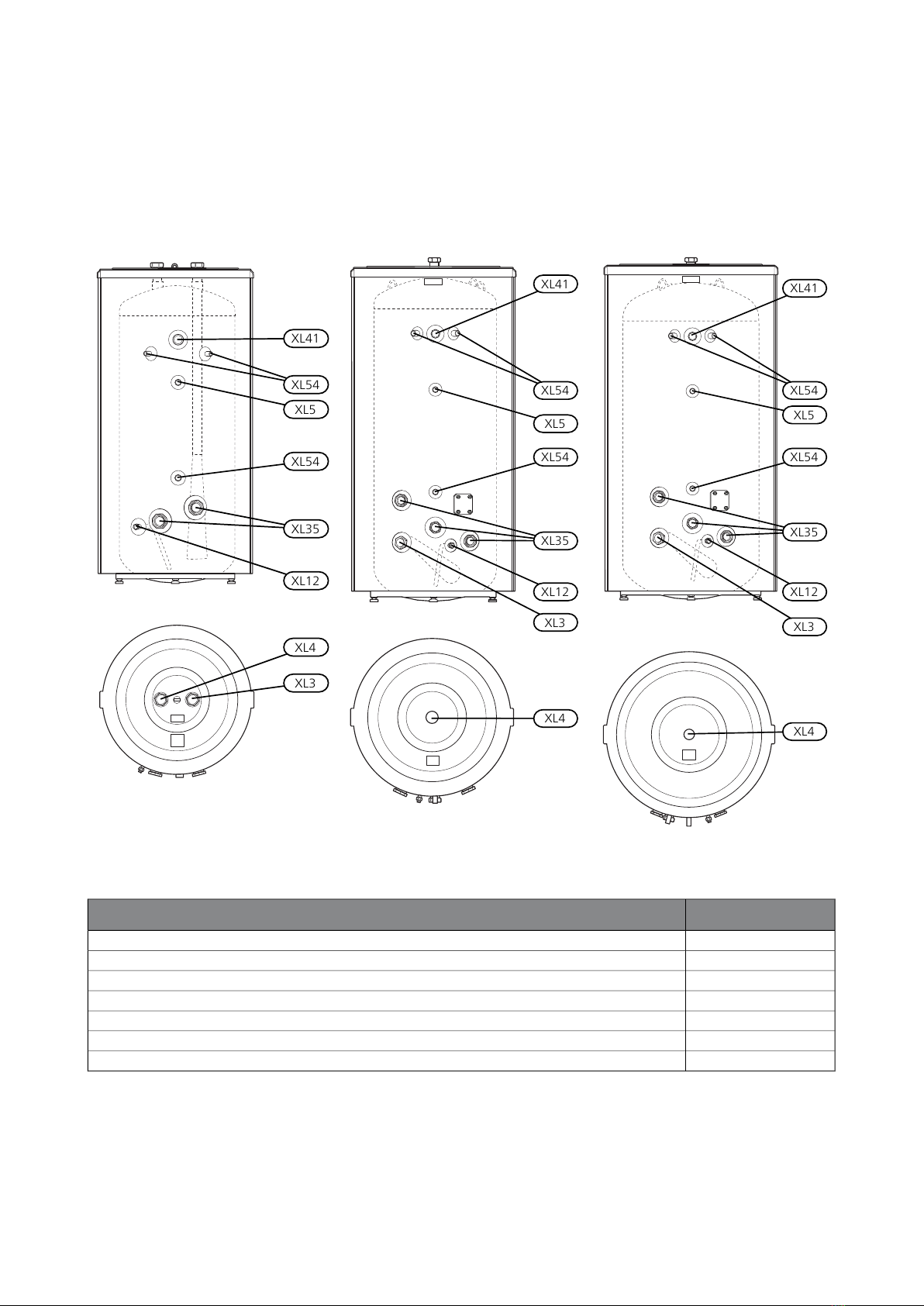

Röranslutningar
EKS 1000EKS 750EKS 500
XL41
XL54
XL5
XL54
XL35
XL12
XL3
XL4
XL41
XL54
XL5
XL54
XL35
XL12
XL3
XL4
XL41
XL54
XL5
XL54
XL35
XL12
XL4
XL3
Rördimensioner
Anslutning
G50XL3 Kallvattenanslutning
G50XL4 Varmvattenanslutning
G20XL5 VVC-anslutning
Ø 22 mmXL12 Avtappningsanslutning
G50XL35 Anslutning för elpatroner
G32XL41 VVX-anslutning
G15XL54 Anslutning för termometer, tryckmätare, termostat
13EKS 500, 750, 1000 L | SE

Teknisk data
EKS 1000EKS 750EKS 500Modell
1052950852mmDiameter
205219771757mmHöjd (exkl. fötter)
220185138kgNettovikt
3x92x9kWMax effekt
10barMax avsäkringstryck
90°CMax arbetstemperatur
9268,546,5kWhVärmeinnehåll vid 80 °C
214516001050literMotsvarande mängd varmvatten (40 °C)*
130100minUppvärmningstid 10 - 60 °C, EKS 500 2 x 9 kW, EKS 750 och
EKS 1000 3 x 9 kW
KopparKorrosionsskydd
693 80 73693 80 72693 80 74RSK nr
084 102084 101084 099Art. nr
* Vid inkommande temperatur 10 °C och varmvattentappning på 48 l/min.
Energimärkning
NIBETillverkare
EKS 1000EKS 750EKS 500Modell
C
Effektivitetsklass
145126111WVärmeförlust
990740492lVolym
Med reservation för eventuella mått- och konstruktionsändringar.
Tillbehör
Mer info och bilder finns på www.nibe.se.
Alla tillbehör är inte tillgängliga på alla marknader.
Elpatron IU
Elpatron IU 31 - IU 311
Se tabell (sida 10)
Kopplingsbox K11
Kopplingsbox med termostat och överhettningsskydd. (Vid
inkoppling av Elpatron IU)
Art nr 018 893
RSK nr 695 22 38
EKS 500, 750, 1000 L | SE14

English
Important information
Safety information
This manual describes installation and service procedures
for implementation by specialists.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children
must not play with the appliance. Do not
allow children to clean or maintain the
appliance unsupervised.
We reserve the right to make design
modifications without prior notice.
©NIBE 2017.
Symbols
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
General
Serial number
Caution
You need the product's (14 digit) serial number
for servicing and support.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
Country specific information
User and Installer manual
This user and installer manual must be left with the cus-
tomer.
15EKS 500, 750, 1000 L | GB

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 21)
Shut off valves
Mixing valve
Cold water (page 21)
Shut off valves
Non-return valve
Safety valve
Electricity (page 22)
Connected supply
Sensors
EKS 500, 750, 1000 L | GB16

For the User
Maintenance
The safety valve must be inspected regularly (about 4
times a year) to prevent blockages. To inspect the valve,
open the safety valve manually and check that water
flows through the overflow pipe. If this does not happen,
the safety valve is defective and must be changed.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by the
expansion of cold water entering the water heater, res-
ulting in a pressure increase, whereby the safety valve
opens.
Emptying
1. Turn off the power to the water heater.
2. Shut off the incoming cold water.
3. Open the drain connection, or the drain valve (en-
closed) if installed.
During draining, air must be let into the water heater by
loosening a hot water connector (XL4) or opening a hot
water tap.
To ensure that the water heater drains completely, a
hose, or a pipe, with an outlet below the lowest level of
the water heater must be attached to the drain connec-
tion or drain valve. When installed in a location that is
exposed to the risk of frost, the water heater must be
emptied whenever it is not in operation. Freezing will
result in the water heater bursting.
Dealing with malfunctions
If the water fails to heat up, check the fuses in the elec-
trical distribution unit. If none of the fuses have blown,
the problem may be that the temperature limiter has
tripped as a result of a fault in the water heater. Once
the fault has been remedied, the temperature limiter
can be reset. This must be done under the supervision
of a qualified electrician.
Service
When a service is necessary, contact the main contractor.
You must always state the installation date and manu-
facturing number (PF3) .
Only spare parts supplied by NIBE AB in Markaryd may
be used.
17EKS 500, 750, 1000 L | GB

For the Installer
General
The water heater consists of a steel vessel, with a copper
lining to protect against corrosion.
The water heater is designed and manufactured for a
maximum cut-off pressure of 10 bar.
Maximum permitted temperature is 90 °C.
The insulation on EKS 500, EKS 750 and EKS 1000 com-
prises Neopor and polyester fleece with a thickness of
100 mm, which provides excellent heat insulation. The
insulation and grey plastic outer cladding can be re-
moved easily to simplify moving the water heater
through doorways, for example.
EKS 500 can be equipped with up to two immersion
heaters and EKS 750 and EKS 1000 can be equipped with
up to three immersion heaters.
The connection diameter is G50 and the maximum im-
mersion heater length for EKS 500 is 650 mm and for
EKS 750 and EKS 1000 is 750 mm.
Transport
EKS 500, 750, 1000 L should be transported and stored
vertically in a dry place. The EKS 500, 750, 1000 L may,
however, be carefully laid on its back when being moved
into a building.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Assembly
The water heater is only designed for upright installation.
The water heater is unscrewed from the pallet and lifted
into position, using the lifting eye.
EKS 500 is equipped with a lifting eye in the top.
The top insulation must be removed to access the lifting
eyes on the EKS 750 and EKS 1000.
Position EKS 500, 750, 1000 L on a firm base that can
take the weight, preferably on a concrete floor or
foundation. Use the product's adjustable feet to obtain
a horizontal and stable set-up.
The area where EKS 500, 750, 1000 L is located must be
equipped with floor drainage.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
Supplied components
Cover discs
Drain valve with plug
Plastic cover
Insulation plug
EKS 500, 750, 1000 L | GB18

Component positions
EKS 1000EKS 750EKS 500
XR1
QQ1
UL1
PF3
XR1
QQ1
UL1
PF3
XR1
UL1
PF3
NameDesignation
Inspection hatchQQ1
Adjustable feetUL1
Lifting eyeXR1
Serial number platePF3
19EKS 500, 750, 1000 L | GB

Removing the insulation
The insulation can be removed, to facilitate handling in
confined spaces (the diameter of the water heater
without insulation is for EKS 500 Ø670 mm, for EKS 750
Ø770 and for EKS 1000 Ø870 mm).
■Lift off the plastic top and the top insulation.
■On EKS 500, the lifting eye on the top must be un-
screwed first.
■Remove the joining plates holding the insulated jacket
halves together.
■Unhook and remove the insulated jacket halves, the
outer diameter of the heater becomes approx. 200
mm less without the insulated jackets.
Insulation removedDo not use any tools when dis-
mantling the joining plate.
The figure shows EKS 1000 with
insulation.
UN
UN
Carry out assembly in reverse order.
Install the enclosed insulation plugs around each connec-
tion, and in the hole for the lifting eye on EKS 500. Finally,
fit all the enclosed cover discs on each connection by
pressing them over the connections.
NOTE
Fit the cover discs and the insulation plugs be-
fore installing the pipe.
NOTE
In certain cases, more insulation plugs are en-
closed than are required.
EKS 500, 750, 1000 L | GB20
