VPB 500, 750, 1000
SE
Användar- och installatörshandbok
VPB 500, 750, 1000
GB
User and Installer manual
VPB 500, 750, 1000
FI
Käyttö- ja asennusohje
VPB 500, 750, 1000
NL
Gebruikers- en installateurshandleiding
VPB 500, 750, 1000
CHB 1747-3
331892

Table of Contents
Svenska
4Viktig information
6Till användaren
7Till installatören
13Tekniska uppgifter
English
16Important information
18For the User
19For the Installer
25Technical data
Suomi
28Tärkeää
30Käyttäjälle
31Asentajalle
37Tekniset tiedot
Nederlands
40Belangrijke informatie
42Voor de gebruiker
43Voor de installateur
51Technische gegevens
3Table of Contents |VPB 500, 750, 1000

Svenska
Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2017.
Symboler
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
Märkning
CE-märket är obligatoriskt för de flesta produkter
som säljs inom EU, oavsett var de är tillverkade.
CE
Allmänt
VPB 500, 750, 1000 är konstruerad och tillverkad enligt
god teknisk praxis1för att säkerställa en säker använd-
ning.
1Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.
Serienummer
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt VPB
500, 750, 1000 av gäller konsumentlagarna. För fullstän-
diga villkor se www.konsumentverket.se. Mellan NIBE
och det företag som sålt produkten gäller AA VVS. I en-
lighet med denna lämnar NIBE tre års produktgaranti till
företaget som sålt produkten. Produktgarantin ersätter
inte höjd energiförbrukning eller skada som uppkommit
p.g.a. yttre omständigheter som t.ex. felaktig installation,
vattenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
VPB 500, 750, 1000 | SE4

Installationskontroll
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 11)
Avstängningsventiler
Blandningsventil
Kallvatten (sida 11)
Avstängningsventiler
Backventil
Säkerhetsventil
El (sida 12)
Ansluten matning
Givare
Elanod (endast VPB 500, 750, 1000 E)
Temperaturbegränsare
5
VPB 500, 750, 1000 | SE

Till användaren
Tillsyn och skötsel
Säkerhetsventil (medlevereras ej)
Varmvattenberedarens säkerhetsventil släpper ibland
ut vatten efter en varmvattentappning. Detta beror på
att kallvattnet som tas in i varmvattenberedaren expan-
derar vid uppvärmning, vilket gör att trycket ökar och
säkerhetsventilen öppnar.
Säkerhetsventilernas funktion ska kontrolleras regelbun-
det, cirka fyra gånger per år, för att förhindra igensätt-
ning.
Kontrollen sker genom att öppna säkerhetsventilen
manuellt, vatten ska då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
Tömning
1. Om elpatron är monterad ska strömmen brytas till
denna.
2. Stäng inkommande kallvatten.
3. Öppna avtappningsanslutningen, eller avtappnings-
ventilen (bipackad) om en sådan är monterad.
Vid tömning måste luft tillföras beredaren genom att en
varmvattenanslutning (XL4) eller en varmvattenkran
öppnas.
För att varmvattenberedaren ska bli helt tömd, fordras
att en slang alternativt ett rör vars utlopp mynnar under
beredarens lägsta nivå monteras på avtappningsanslut-
ningen eller avtappningsventilen. Vid montering där
frostrisk finns ska varmvattenberedaren tömmas då den
ej är i drift. Frysning medför att beredaren kan sprängas.
Service
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum ska alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
VPB 500, 750, 1000 | SE6

Till installatören
Allmänt
VPB 500, 750, 1000 är en serie ackumulatortankar/varm-
vattenberedare som är lämpliga att ansluta till värme-
pump, gas- eller oljepanna.
Vattenmagasinet består av en stålmantel med invändigt
korrosionsskydd av koppar. Varmvattenberedaren är
försedd med en kamrörsslinga av koppar (två kamrörs-
slingor i VPB 1000.
Varmvattenberedaren är konstruerad och tillverkad för
ett maximalt avsäkringstryck av 10 bar. Högsta tillåtna
temperatur är 90 °C.
Isoleringen består av neopor och polyesterfleece, vilket
ger god värmeisolering. Isoleringen och ytterbeklädna-
den av grå plast är enkelt demonterbar för att förenkla
förflyttning av beredaren genom till exempel dörröpp-
ningar.
VPB 500, 750, 1000 är försedd med dykrör för styrning
av varmvattenberedningen.
VPB 500 kan utrustas med en elpatron och VPB 750 och
VPB 1000 kan utrustas med upp till två elpatroner.

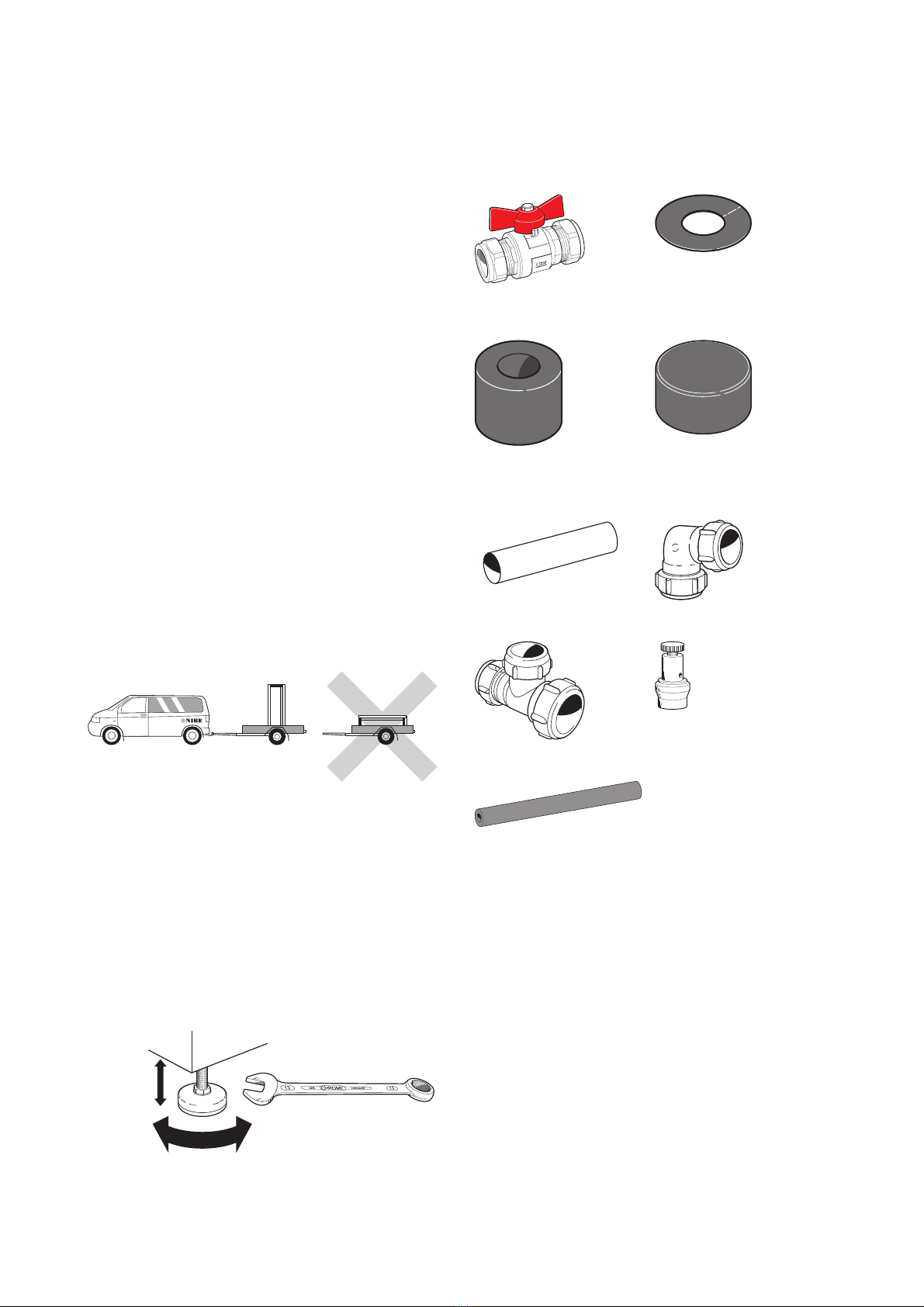

Transport
VPB 500, 750, 1000 ska transporteras och förvaras ståen-
de och torrt. Vid inforsling i byggnaden kan VPB
500, 750, 1000 dock försiktigt läggas på rygg.
R
0
R
0
Uppställning
Varmvattenberedaren får endast installeras stående.
Varmvattenberedaren skruvas loss från pallen och lyfts
på plats genom att använda lyftöglan i toppen.
För att komma åt lyftöglorna på VPB 750 och VPB 1000
måste toppisoleringen avlägsnas.
Placera VPB 500, 750, 1000 på ett fast underlag som tål
dess tyngd, helst betonggolv eller betongfundament.
Använd produktens justerbara fötter för att få en vågrät
och stabil uppställning.
Utrymmet där VPB 500, 750, 1000 placeras ska vara för-
sett med golvbrunn.
30 - 50 mm
20-55 mm
Bipackade komponenter
Täckbrickor
Avtappningsventil med
plugg
Plastkåpa
Isoleringsplugg
Även i VPB 1000
3 st Vinkelkopplingar
4 st. Kopparrör
Luftningsnippel
3 st T-rörskopplingar
LEK
Isolering
7
VPB 500, 750, 1000 | SE

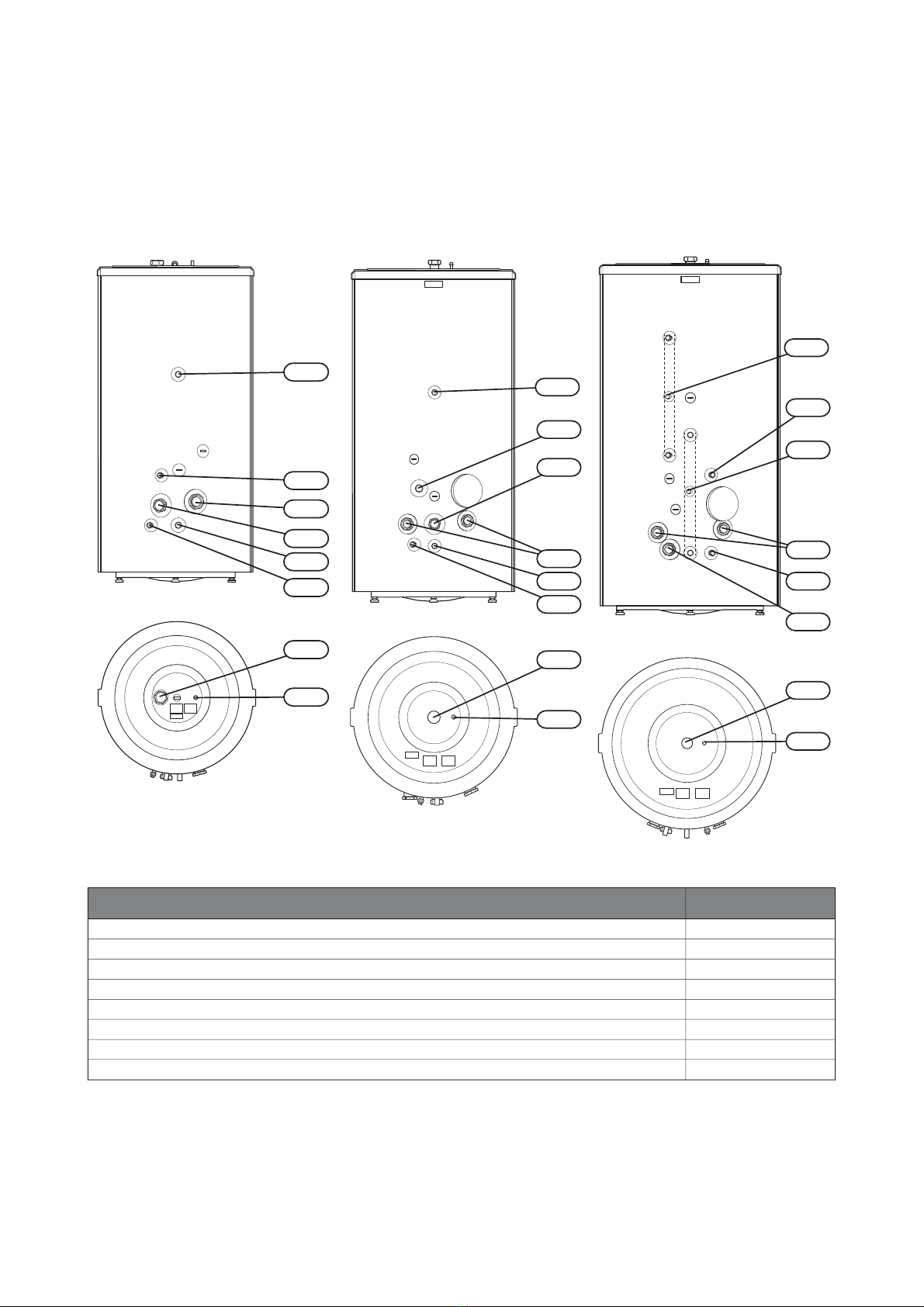

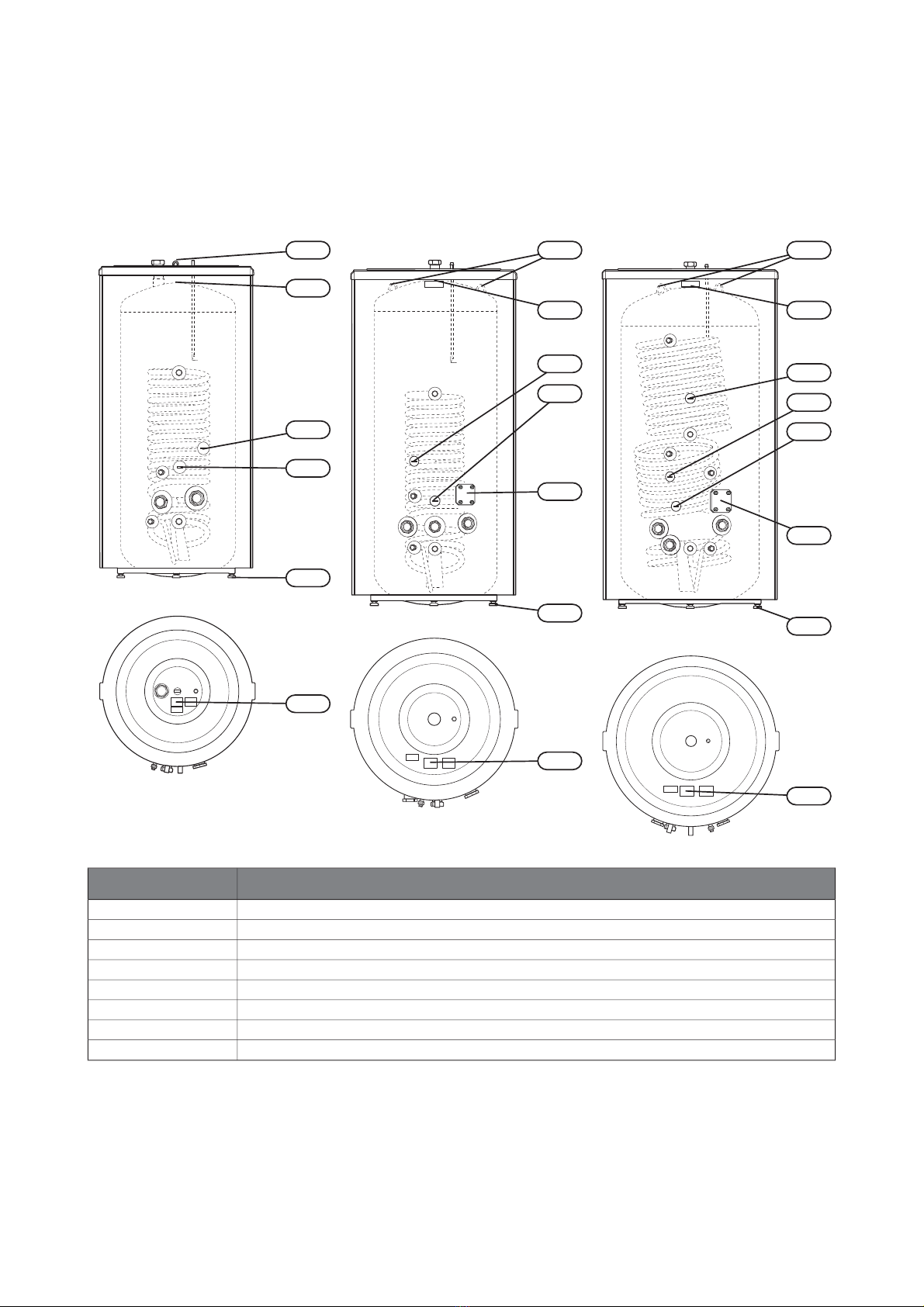

Komponentplacering
VPB 1000VPB 750VPB 500
XR1
PF3
UL1
QQ1
UA2
UA1
UA3
BT7
XR1
BT7
UA1
UA2
QQ1
UL1
PF3
PF3
UL1
UA2
UA1
BT7
XR1
BenämningBeteckning
Varmvattengivare, topp (är monterad från fabrik)BT7
InspektionsluckaQQ1
Dykrör, dockning värmepump BT6, Ø 11 mm (inv)UA1
Dykrör, extern värmekälla sol, Ø 11 mm (inv)UA2
Dykrör, extern värmekälla Ø 11 mm (inv)UA3
Ställbara fötterUL1
LyftöglaXR1
SerienummerskyltPF3
VPB 500, 750, 1000 | SE8

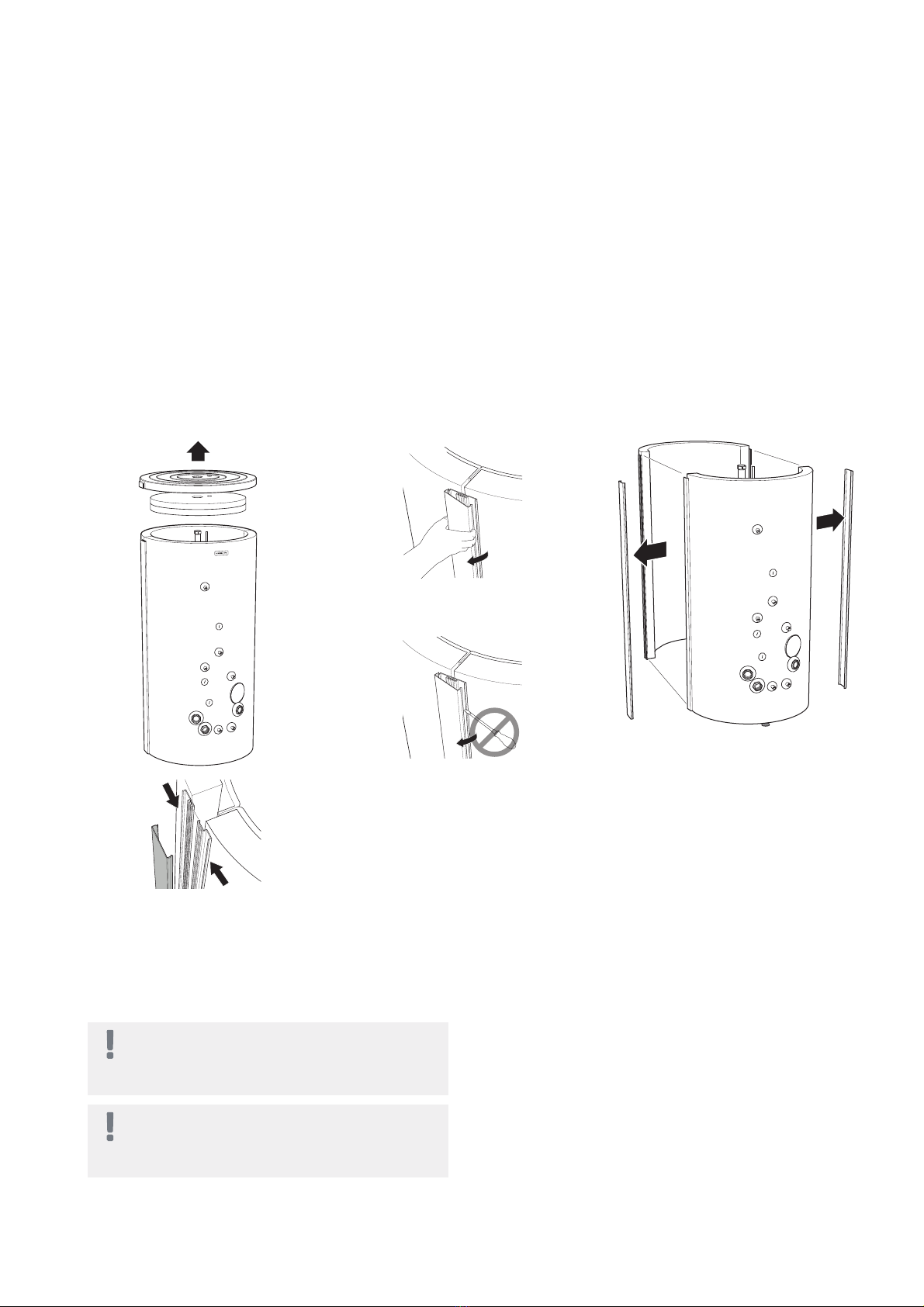

Demontering av isolering
Isoleringen är demonterbar, för att underlätta hantering
i trånga utrymmen. (Diametern utan isolering är för
VPB 500 Ø668 mm, för VPB 750 Ø766 och för VPB 1000
Ø866 mm).
႑Lyft av plasttoppen och toppisoleringen.
႑På VPB 500 måste lyftöglan i toppen först skruvas bort.
႑Tag bort skarvskenorna som håller ihop isoleringsman-
telhalvorna. Använd inga verktyg för demontering.
႑Haka isär och demontera isoleringsmantelhalvorna,
beredarens ytterdiameter blir ca. 200 mm mindre utan
isoleringsmantlar.
Isolering borttagenAnvänd inga verktyg för
demonterting av skarvskenan
Bilden visar VPB 1000
med isolering
UN
UN
Återmontering sker i omvänd ordning.
Montera de medlevererade isoleringspluggarna runt
resp. anslutning. Slutligen monteras alla medlevererade
täckbrickor på resp anslutning, genom att trycka dem
över anslutningarna.
OBS!
Montera täckbrickorna och isoleringspluggarna
innan rörinstallationen görs.
OBS!
I vissa fall följer det med fler isoleringspluggar
än vad som behöver användas..
9VPB 500, 750, 1000 | SE

Installation
VPB 500, 750, 1000 kan utrustas med elpatron, anslut-
ningsdimension är G50. Vid installation bör tillses att
tillräckligt utrymme för demontering av elpatronen finns
framför kopplingsrummet, se tabell sid 12.
Montera de bipackade täckbrickorna innan rörinstalla-
tionen. Täckbrickorna, som har självhäftande baksida,
ska monteras på respektive anslutning genom att trycka
dem över anslutningarna.
Samtliga anslutningar (även anslutningar och hål efter
lyftögla som inte används) ska isoleras för att minimera
tomgångsförlusterna.
VPB 500, 750, 1000 | SE10

Rörinstallation
Rörinstallation ska utföras enligt gällande regler.
Varmvattenberedaren ska förses med erforderlig ventil-
utrustning såsom säkerhetsventil, avstängningsventil,
backventil och vakuumventil (-Cu).
Beredaren ska förses med blandningsventil, som begrän-
sar temperaturen på utgående varmvatten till 60 °C. Om
denna ventil utelämnas måste risken för skållningsolyckor
förebyggas på annat sätt.
Om plaströr eller glödgat kopparrör används ska invän-
dig stödhylsa monteras. Från säkerhetsventilen ska ett
spillrör dras till lämpligt avlopp. Spillrörets dimension
ska vara samma som säkerhetsventilens. Förlägg spillvat-
tenrör från säkerhetsventilen sluttande i hela sin längd
och se till att det är frostfritt anordnat. Mynningen på
spillröret ska vara synlig och inte vara placerad i närheten
av elektriska komponenter.
Den bipackade avtappningsventilen med tillhörande
plugg monteras enligt följande:
1. Demontera klämring och klämsringsmutter från av-
tappningsventilen.
2. Montera ventilen med hjälp av befintlig klämring
och klämringsmutter på avtappningsröret.
3. Ersätt klämring med plugg på den öppna delen av
avtappningsventilen.
Slingorna i VPB 1000 ska parallellkopplas (se bild nedan).
Luftningsnippeln med tillhörande T-rörskoppling ska
monteras på högsta punkten på den övre slingan.
OBS!
Montera täckbrickorna innan rörinstallationen
görs.
Påfyllning
Påfyllning av varmvattenberedaren sker genom att:
1. Öppna en varmvattenkran i systemet.
2. Öppna avstängningsventilen på inkommande kall-
vatten. Denna ventil skall sedan under drift vara helt
öppen.
3. När det endast kommer vatten ur varmvattenkranen
(till en början kommer luftblandat vatten ut ur kra-
nen) kan kranen stängas och varmvattenberedaren
är fylld.
Tryckfallsdiagram
Primärsida (slinga)
0
00,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9
5
10
15
20
25
30
35
Tryckfall
(kPa)
Flöde
(l/s)
VPB 1000
1,1
1,0
40
VPB 750
VPB 500
Tryckfall
(kPa)
Flöde
(l/s)
11VPB 500, 750, 1000 | SE

Elektrisk installation
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör
och enligt gällande elsäkerhetsföreskrifter.
VPB 500 kan kompletteras med en elpatron med maximal
effekt 9 kW.
VPB 750 och VPB 1000 kan kompletteras med upp till
två elpatroner, maximal effekt 2x9 kW.
Varje elpatron kompletteras med kopplingsbox typ K11
(2-polig termostat, 3-polig temperaturbegränsare). För-
ändringar eller omkopplingar får ej ske!
Separat matning från gruppcentral drages till varje elpa-
tron.
Elpatroner
Fritt utrymmeEffektElement
250 mm1500 WIU 31
260 mm2250 WIU 33
280 mm3000 WIU 34
400 mm4500 WIU 36
400 mm6000 WIU 39
400 mm7500 WIU 310
400 mm9000 WIU 311
OBS!
Varmvattenberedaren ska vara helt fylld med
vatten innan den får anslutas på elsidan.
VPB 500, 750, 1000 | SE12

Tekniska uppgifter
Mått
VPB 500
20–55 29
1757
409
295
297
429
577
607
715
1147
100 100
879
Ø 852
VPB 750
20–55 50
1976
306
314
438
458
637 638
831
1236
100
972
Ø 947
620
VPB 1000
20–55 47
2051
632
600
484
464 364 342
784
806
922
1042
1264
1622
100
1078
Ø 1052
13VPB 500, 750, 1000 | SE

Röranslutningar
VPB 1000VPB 750VPB 500
XL5
XL4
XL3
XL10
XL35
XL9
XL13
XL8
XL13
XL3
XL9
XL10
XL4
XL5
XL35
XL8
XL5
XL4
XL10
XL9
XL3
XL35
XL8
XL13
Anslutning
G50XL3 Kallvattenanslutning (solanslutning*, ut), invändig gänga
G50XL4 Varmvattenanslutning, invändig gänga
Ø 15 mmXL5 VVC-anslutning
Ø 28 mmXL8 Dockningsanslutning, inkommande från annan värmkälla
Ø 28 mmXL9 Dockningsanslutning, utgående från annan värmkälla
Ø 22 mmXL10 Avtappningsanslutning
Ø 22 mmXL13 Solanslutning, in*
G50XL35 Anslutning för elpatroner
*Plattvärmeväxlare krävs
VPB 500, 750, 1000 | SE14

Tekniska data
VPB 1000VPB 750VPB 500Modell
CEffektivitetsklass1
1052947852mmDiameter
866766668mmDiameter utan isolering Ø
205119761757mmHöjd (exkl. fötter)
232522101970mmErforderlig reshöjd
270220158kgNettovikt
2x91x9kWMax effekt
10/1,0bar/MPaMax tryck, varmvattenberedare
10/1,0bar/MPaMax tryck, laddslinga
90°CMax arbetstemperatur
2x676literVolym, slinga
2x15,718,815,7mLängd, slinga
2x5,27,65,2m²Värmeyta, slinga
31,620,215,8kWVärmeöverföring, primärt 60/50 °C, 50 °C VV-temp i toppen
956047kWVärmeöverföring, primärt 80/60 °C, 50 °C VV-temp i toppen
463523kWhVärmeinnehåll vid 50 °C
1180890590literMotsvarande mängd varmvatten (40 °C)2
190150190minUppvärmningstid 10 - 60 °C, VPB 500 1 x 9 kW, VPB 750 och
VPB 1000 2 x 9 kW
KopparKorrosionsskydd
683 13 12683 13 11683 13 10RSK nr
081 053081 052081 054Art. nr
1Skala för produktens effektivitetsklass A+ - F.
2Vid inkommande temperatur 10 °C och varmvattentappning på 30 l/min.
Energimärkning
NIBETillverkare
VPB 1000 CUVPB 750-2VPB 500 CUModell
C
Effektivitetsklass
145126111WVärmeförlust
992747496lVolym
Tillbehör
Mer info och bilder finns på nibe.se.
Alla tillbehör är inte tillgängliga på alla marknader.
Elpatron IU
Elpatron IU 31 - IU 311
Se tabell (sida 12)
Kopplingsbox K11
Kopplingsbox med termostat och överhettningsskydd.
(Vid inkoppling av Elpatron IU)
Art nr 018 893
RSK nr 695 22 38
15
VPB 500, 750, 1000 | SE

English
Important information
Safety information
This manual describes installation and service procedures
for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning
and user maintenance shall not be made
by children without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2017.
Symbols
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
aboutwhatyoushouldobservewhenmaintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
Marking
The CE mark is obligatory for most products sold
in the EU, regardless of where they are made.
CE
General
VPB 500, 750, 1000 is designed and manufactured ac-
cording to good technical practice1in order to ensure
safe usage.
1Pressure Equipment Directive 2014/68/EU Article 4 point 3.
Serial number
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
VPB 500, 750, 1000 | GB16

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 23)
Shut off valves
Mixing valve
Cold water (page 23)
Shut off valves
Non-return valve
Safety valve
Electricity (page 24)
Connected supply
Sensors
Direct-current anode (only VPB
500, 750, 1000 E)
Temperature limiter
17
VPB 500, 750, 1000 | GB

For the User
Maintenance
Safety valve (not supplied)
The water heater's safety valve sometimes releases a
little water after hot water usage. This is because the
cold water, which enters the water heater, expands when
heated causing the pressure to rise and the safety valve
to open.
The function of the safety valves must be regularly
checked, about four times a year, to prevent clogging.
To inspect the valve, open the safety valve manually and
check that water flows through the overflow pipe. If this
does not happen then the safety valve is defective and
must be replaced.
Emptying
1. If an immersion heater is installed, disconnect the
power to this.
2. Shut off the incoming cold water.
3. Open the drain connection, or the drain valve (en-
closed) if installed.
During draining, air must be let into the water heater by
loosening a hot water connector (XL4) or opening a hot
water tap.
To ensure that the water heater drains completely, a
hose, or a pipe, with an outlet below the lowest level of
the water heater must be attached to the drain connec-
tion or drain valve. When installed in a location that is
exposed to the risk of frost, the water heater must be
emptied whenever it is not in operation. Freezing will
result in the water heater bursting.
Service
For service, contact the installer. Serial number (PF3) (14
digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
VPB 500, 750, 1000 | GB18

For the Installer
General
VPB 500, 750, 1000 is a series accumulator tanks/water
heaters, which is suitable for connection to heat pumps,
gas or oil-fired boilers.
The water tank consists of a steel jacket, with a copper
lining to protect against corrosion. The water heater is
equipped with a copper finned tube (two finned tubes
in VPB 1000).
The water heater is designed and manufactured for a
maximum cut-off pressure of 10 bar. Maximum permit-
ted temperature is 90 °C.
The insulation is Neopor and polyester fleece, which
provides excellent heat insulation. The insulation and
grey plastic outer cladding can be removed easily to
simplify moving the water heater through doorways, for
example.
VPB 500, 750, 1000 is equipped with submerged tube
for control of hot water heating.
VPB 500 can be equipped with an immersion heater and
VPB 750 and VPB 1000 can be equipped with up to two
immersion heaters.
Transport
VPB 500, 750, 1000 should be transported and stored
vertically in a dry place. The VPB 500, 750, 1000 may,
however, be carefully laid on its back when being moved
into a building.
R
0
R
0
Assembly
The water heater is only designed for upright installation.
The water heater is unscrewed from the pallet and lifted
into position, using the lifting eye at the top.
The top insulation must be removed to access the lifting
eyes on the VPB 750 and VPB 1000.
Position VPB 500, 750, 1000 on a firm base that can take
the weight, preferably on a concrete floor or foundation.
Use the product's adjustable feet to obtain a horizontal
and stable set-up.
The area where VPB 500, 750, 1000 is located must be
equipped with floor drainage.
30 - 50 mm
20-55 mm
Supplied components
Cover discs
Drain valve with plug
Plastic cover
Insulation plug
Also in VPB 1000
3 x Angle connectors
4 x Copper pipe
Venting nipple
3 x T-pipe connectors
LEK
Insulation
19
VPB 500, 750, 1000 | GB

Component positions
VPB 1000VPB 750VPB 500
XR1
PF3
UL1
QQ1
UA2
UA1
UA3
BT7
XR1
BT7
UA1
UA2
QQ1
UL1
PF3
PF3
UL1
UA2
UA1
BT7
XR1
NameDesignation
Hot water sensor, top (factory fitted)BT7
Inspection hatchQQ1
Submerged tube, docking heat pump BT6, Ø 11 mm (int)UA1
Submerged tube, external heat source, solar, Ø 11 mm (int)UA2
Submerged tube, external heat source, Ø 11 mm (int)UA3
Adjustable feetUL1
Lifting eyeXR1
Serial number platePF3
VPB 500, 750, 1000 | GB20
