Nibe Eminent 35 Use and care manual

Användar- och installatörshandbok Eminent
SE
User and Installer manual Eminent
GB
Käyttö- ja asennusohje Eminent
FI
Gebruikers- en installateurshandleiding Eminent
NL
CHB 1806-16
611940
NIBE Eminent

Svenska
4Viktig information
5Användarhandbok
6Installatörshandbok
English
11Important information
12User manual
13Installer manual
Suomeksi
18Tärkeää
19Käyttöohjekirja
20Asentajan käsikirja
Dutch
25Belangrijke informatie
27Gebruikershandleiding
28Handleiding voor installateur
3NIBE Eminent |
Table of Contents

Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2018.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
MÄRKNING
CE-märket är obligatoriskt för de flesta produkter som
säljs inom EU, oavsett var de är tillverkade.
CE
Klassificering av inkapsling av elektroteknisk utrust-
ning.
IP24
ALLMÄNT
SERIENUMMER
Serienumret hittar du på undersidan av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
LANDSSPECIFIK INFORMATION
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
Eminent av gäller konsumentlagarna. För fullständiga
villkor se www.konsumentverket.se. Mellan NIBE och
det företag som sålt produkten gäller AA VVS. I enlighet
med denna lämnar NIBE tre års produktgaranti till före-
taget som sålt produkten. Produktgarantin ersätter inte
höjd energiförbrukning eller skada som uppkommit p.g.a.
yttre omständigheter som t.ex. felaktig installation, vat-
tenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
NIBE Eminent | SE4
Svenska

INSTALLATIONSKONTROLL
Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får
endast utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 9)
Avstängningsventiler
Kallvatten (sida 9)
Avstängningsventiler
Backventil
Blandningsventil
Säkerhetsventil
El (sida 7)
Ansluten matning
Användarhandbok
TILLSYN OCH SKÖTSEL
SÄKERHETSVENTIL
Säkerhetsventilen (FL1) skall kontrolleras regelbundet,
cirka 4 ggr per år, för att förhindra igensättning. Kontrol-
len sker genom att vrida säkerhetsventilens ratt moturs,
vatten skall då strömma genom spillröret. Skulle så ej
ske är säkerhetsventilen defekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
SKYDDSANOD (ENDAST EMINENT-E)
Varmvattenberedaren är försedd med en magnesiuma-
nod (FR2) som utgör ett extra korrosionsskydd. Anoden
förbrukas dels genom att den offrar sig för porer i
emaljen, dels genom att den går i egenförbrukning bero-
ende på vattnets kemiska sammansättning.
Kontrollera anoden inom ett år. Därefter regelbundet i
förhållande till dess förbrukning. När anoden är ny har
den en diameter på ca 21 mm. När dess diameter har
minskat, på det mest förbrukade stället, till under 10
mm är anoden förbrukad och måste bytas ut.
Har ingen anodförbrukning skett efter något år, kan
detta bero på dålig ledningsförmåga i vattnet och en
vattenanalys rekommenderas.
OBS!
Anoden är en förbrukningsartikel.

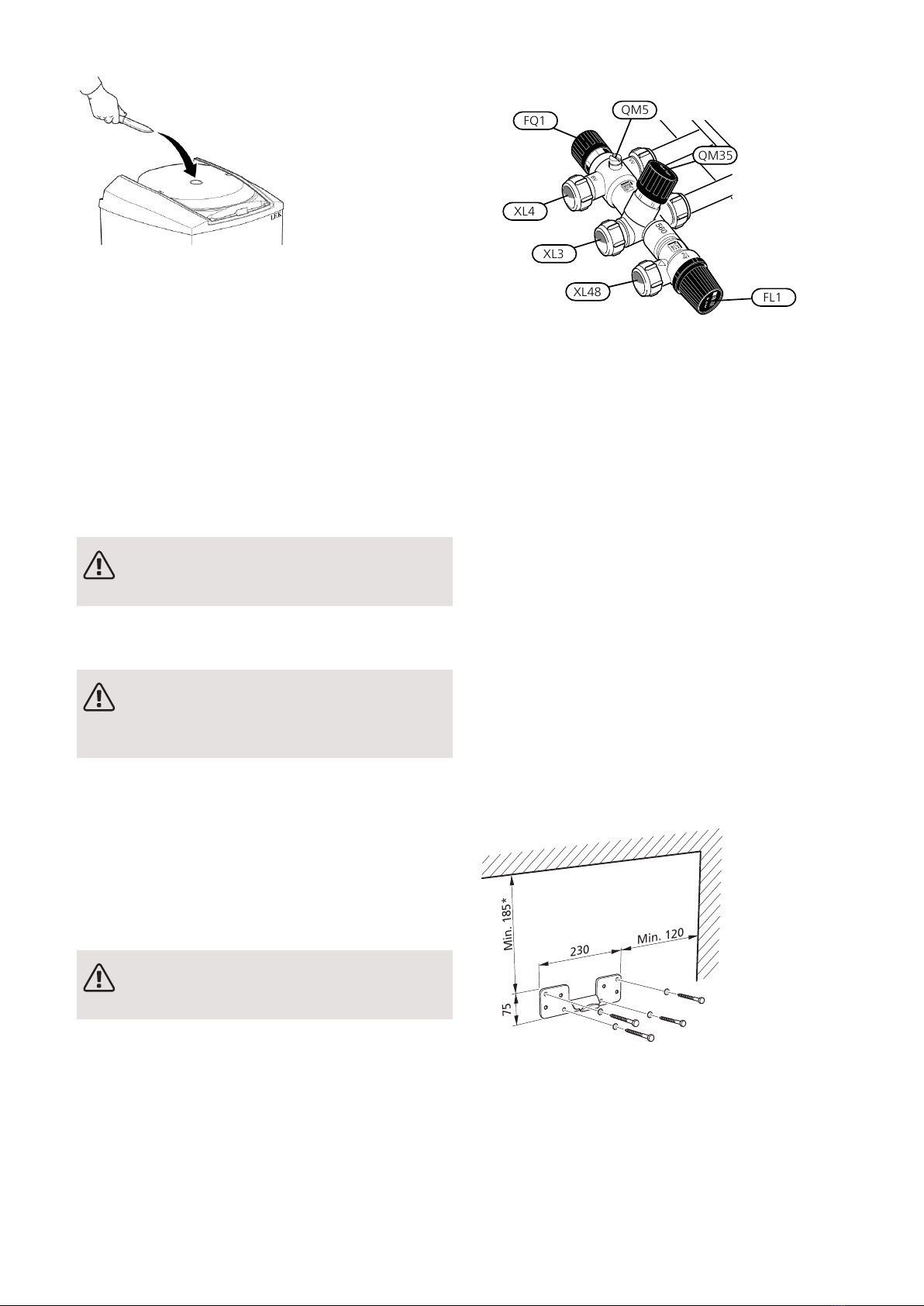

BYTE/KONTROLL AV SKYDDSANOD
Anoden kan bytas/kontrolleras, utan att varmvattenbere-
daren behöver tömmas, om det finns en varmvattenkran
i rörsystemet belägen under varmvattenberedarens
högsta punkt. Om sådan varmvattenkran saknas eller
varmvattenberedaren monterats liggande måste varm-
vattenberedaren tömmas, se avsnitt “Tömning”.
• Bryt strömmen till varmvattenberedaren.
•Stäng avstängnings-/backventilen genom att vrida ratt
(QM35) medurs tills den bottnar.
• Öppna ovan nämda varmvattenkran.
• Avlägsna plastlocket (QQ4) och isoleringspluggen, se
bild.
• Skyddsanoden (FR2) skruvas ur med hjälp av en 27
mm, alternativt 24 mm, hylsnyckel.
Vid utbyte av anod i trånga utrymmen, finns kedjeanod
att tillgå som endast kräver cirka 180 mm utrymme över
varmvattenberedaren. Kedjeanod kan endast användas
i vertikalt monterad varmvattenberedaren och skall kapas
enligt tabell, se "Teknisk data".
5NIBE Eminent | SE

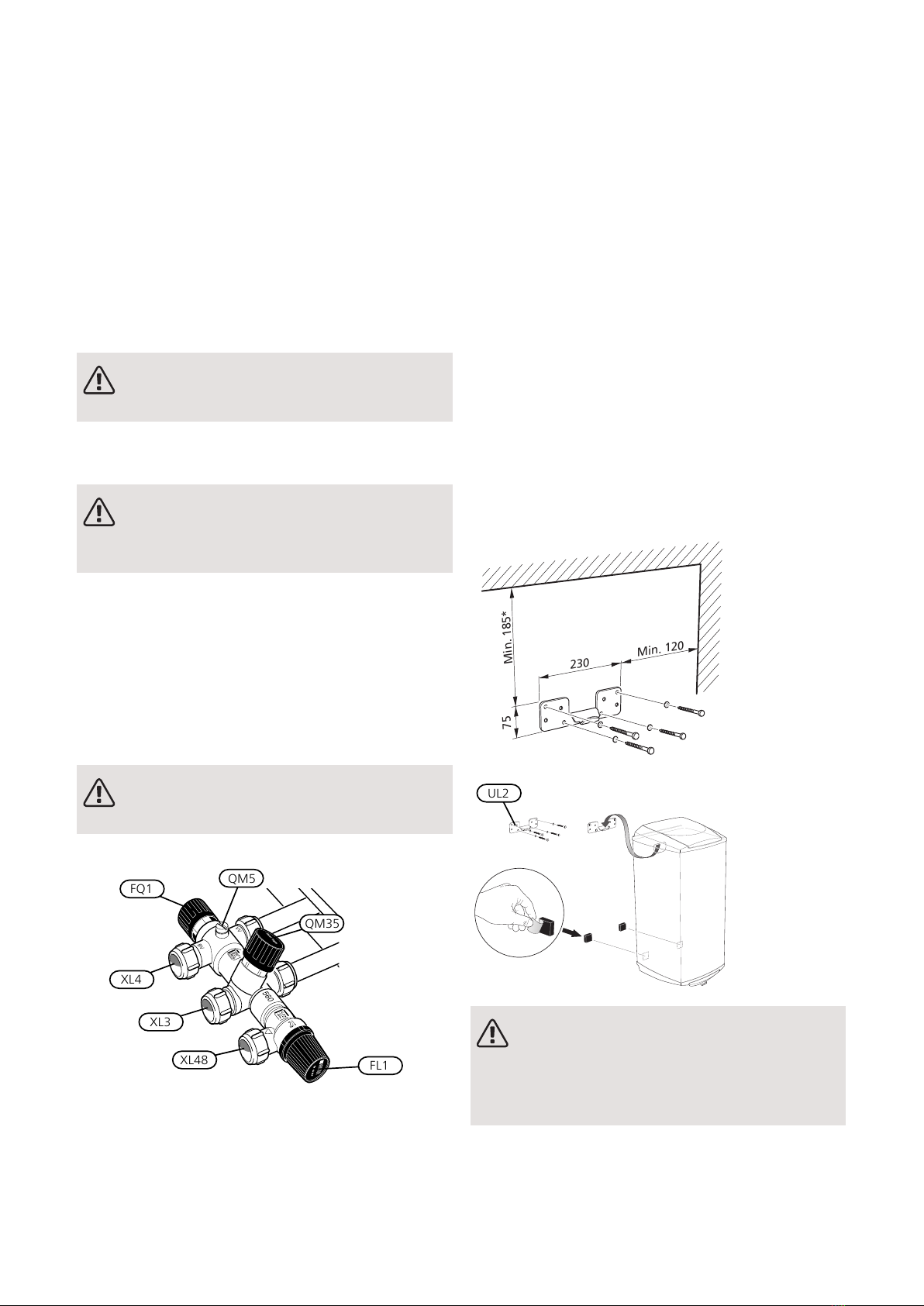

TÖMNING
Tömningen sker genom säkerhetsventilens spillrör och
görs enligt följande:
• Bryt strömmen till varmvattenberedaren.
•Stäng avstängnings-/backventilen genom att vrida ratt
(QM35) medurs tills den bottnar.
•Vrid blandningsventilens ratt (FQ1) moturs till maximalt
läge.
• Öppna säkerhetsventilen genom att vrida ratt (FL1)
sakta moturs ett kvarts varv tills den blir kvar i upplyft
läge.
OBS!
Vattenstänk vid spillröret kan förekomma.
•Avlägsna luftskruven (QM5) samt öppna rörsystemets
lägst placerade varmvattenkran.
OBS!
Vatten kan skvätta ut ur luftskruvens hål och
vara varmt.
Det kan ta några minuter innan tömningen startar.
För att påskynda tömningen kan luft tillföras via luftskru-
ven (QM5).
Behåll ventilernas lägen efter ovanstående åtgärder till
dess varmvattenberedaren åter skall användas.
En mindre mängd vatten kan finnas kvar i botten på
varmvattenberedaren efter man genomfört de beskrivna
tömningsstegen 1 – 5.
OBS!
Spillrör måste anslutas till pos(XL48).
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
FQ1 QM5
QM35
FL1
XL48
XL3
XL4
Installatörshandbok
INSTALLATION
MONTERING
Varmvattenberedaren ska installeras i ett rum med be-
fintlig golvbrunn. Varmvattenberedaren kan monteras
vertikalt hängande på plan vägg (med anslutningarna
nedåt) eller liggande horisontellt (med baksidan nedåt).
Vid hängande montage används den medlevererade
upphängningskonsolen (UL2), vilken först fästs upp (Ø8
– 10 mm skruv), se måttskiss och bild nedan. Därefter
hängs varmvattenberedaren på konsolen. Varmvatten-
beredaren är nu till viss del skjutbar i sidled, vilket under-
lättar rörinstallation. För ytterligare fixering, monteras
bifogad låsvinkel (UL3) på vägg mot varmvattenbereda-
ren toppgavel som tippskydd, se bild nedan. Framför/un-
der varmvattenberedaren krävs ett fritt utrymme på 200
mm för ev service.
* För EMINENT-E erfordras ett fritt utrymme bakom/ ovanför varmvatten-
beredaren, för inspektion av skyddsanoden (FR2). Se avsnitt “Tillsyn och
skötsel- Skyddsanod”.
LEK
Min. 185*
75
Min. 120
230
LEK
UL2
OBS!
Vid hängande montage ska dessa di-
stanser klistras på beredaren så att
den hålls parallellt mot väggen.
NIBE Eminent | SE6

LEK
UL3
RÖRINSTALLATION
Rörinstallation ska utföras enligt gällande regler.
Varmvattenberedaren är försedd med klämringskoppling-
ar för koppar- eller plaströr. Om plaströr eller glödgat
kopparrör används ska invändig stödhylsa monteras.
All erforderlig ventilutrustning: avstängnings-/backventil,
säkerhets-/avtappningsventil och blandningsventil är
monterad vid leverans.
Om varmvattenberedaren installeras utan blandnings-
ventil måste termostatens inställning vara sådan att
tappvattentemperaturen ej överskrider 65 °C. Om högre
temperatur önskas ska gällande föreskrifter för ändamå-
let följas.
Från säkerhetsventilen ska ett spillrör dras till lämpligt
avlopp. Spillrörets dimension skall vara samma som sä-
kerhetsventilens (Ø15 mm), röret ska dras så att någon
vattensäck ej kan uppstå, samt vara frostfritt anordnat
och väl stagat.
Vid oklarhet kontakta rörinstallatör alternativt se gällande
normer.
För mer information se nibe.se.
OBS!
Säkerställ att inkommande vatten är rent. Vid
användning av egen brunn kan det vara nödvän-
digt att komplettera med extra vattenfilter.
Påfyllning
Varmvattenberedaren måste vara vattenfylld innan
strömmen kopplas på. Påfyllning sker enligt nedanståen-
de:
• Kontrollera att luftskruven (QM5) är åtdragen.
• Kontrollera att säkerhets-/avtappningsventilen (FL1)
är stängd.
• Öppna avstängningsventilen genom att vrida ratt
(QM35) moturs.
• Avlufta varmvattenberedaren genom att öppna en
varmvattenkran i rörsystemet. När enbart vatten
kommer ur kranen kan den stängas. Varmvattenbere-
daren är nu fylld och strömmen kan kopplas på.
Inställning av blandningsventil
Genom att vrida blandningsventilens ratt (FQ1) moturs/
medurs ökar/minskar tappvattentemperaturen. Inställ-
ningsområdet ligger mellan cirka 50 – 65 °C.
ELEKTRISK INSTALLATION
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
Om nätsladden skadas ska den bytas
av tillverkaren, dennes auktoriserade
servicerepresentant eller annan likvär-
digt kvalificerad person för undvikan-
de av fara.
Varmvattenberedaren är försedd med anslutningskabel
med jordad stickpropp för 1-fas installation (1 kW). 1-fas
installation medför bäst livslängd för elpatronen.
Anslutningskabelns lägsta punkt bör befinna sig lägre
än eluttaget när du ansluter varmvattenberedaren till
uttaget, för att undvika att eventuella vattendroppar på
anslutningskabeln leds in i uttaget.
Önskas 3 kW ska varmvattenberedaren an-
slutas med fast installation (2x400V). Vid fast
installation ska varmvattenberedaren föregås
av en allpolig brytare (helst med signallampa)
med minst 3 mm brytavstånd. Befintlig an-
slutningskabel kan användas om man klipper
bort stickproppen.

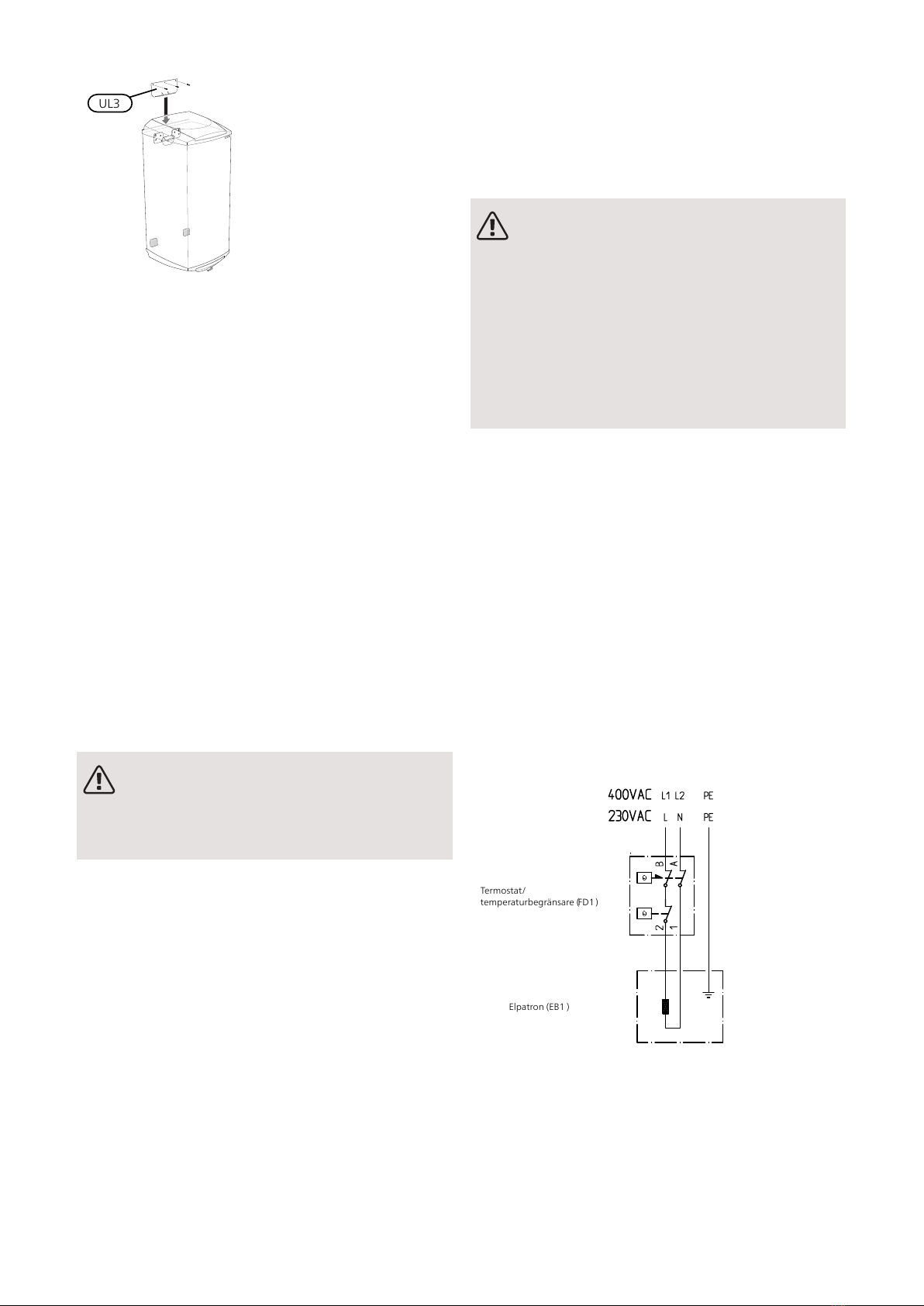

Elschema
Termostat/
temperaturbegränsare (FD1)
Elpatron (EB1 )
Inställning av termostat
För bästa driftsförhållande rekommenderas en inställning
på 60 °C (max cirka 80 °C).
7NIBE Eminent | SE

LEK
Cirka 60 °C
ÅTGÄRDER VID DRIFTSTÖRNING
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
Om nätsladden skadas ska den bytas
av tillverkaren, dennes auktoriserade
servicerepresentant eller annan likvär-
digt kvalificerad person för undvikan-
de av fara.
Kontrollera anläggningens elsäkringar samt termostatens
och blandningsventilens inställningar.
Avvakta några timmar utan varmvattentappning och
kontrollera därefter om temperaturnivån har höjts. Finns
det fortfarande inget varmvatten, kontakta installatör.
Återställning av temperaturbegränsare
Om temperaturbegränsaren (FD1) löst ut, måste bere-
daren svalna minst en timme innan den får återställas.
• Bryt strömmen till beredaren
• Avlägsna plastlocket (QQ3).
• Tryck in knappen på temperaturbegränsaren med ett
lätt tryck, max 15 N (ca 1,5 kg).
Max. 15N
LEK
QQ3
FD1EB1
Max 15 N (ca 1,5 kg)
LEK
LEK
LEK
LEK
LEK
Återmontering av givare
Om elpatronen har bytts ska givarna för termostat och
temperaturbegränsare återmonteras i den ordning som
visas på bilden.
LEK
LEK
LEK
LEK
LEK
Service
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum skall alltid
uppges. Endast av NIBE AB i Markaryd levererad elut-
rustning får användas.
NIBE Eminent | SE8

TEKNISKA UPPGIFTER

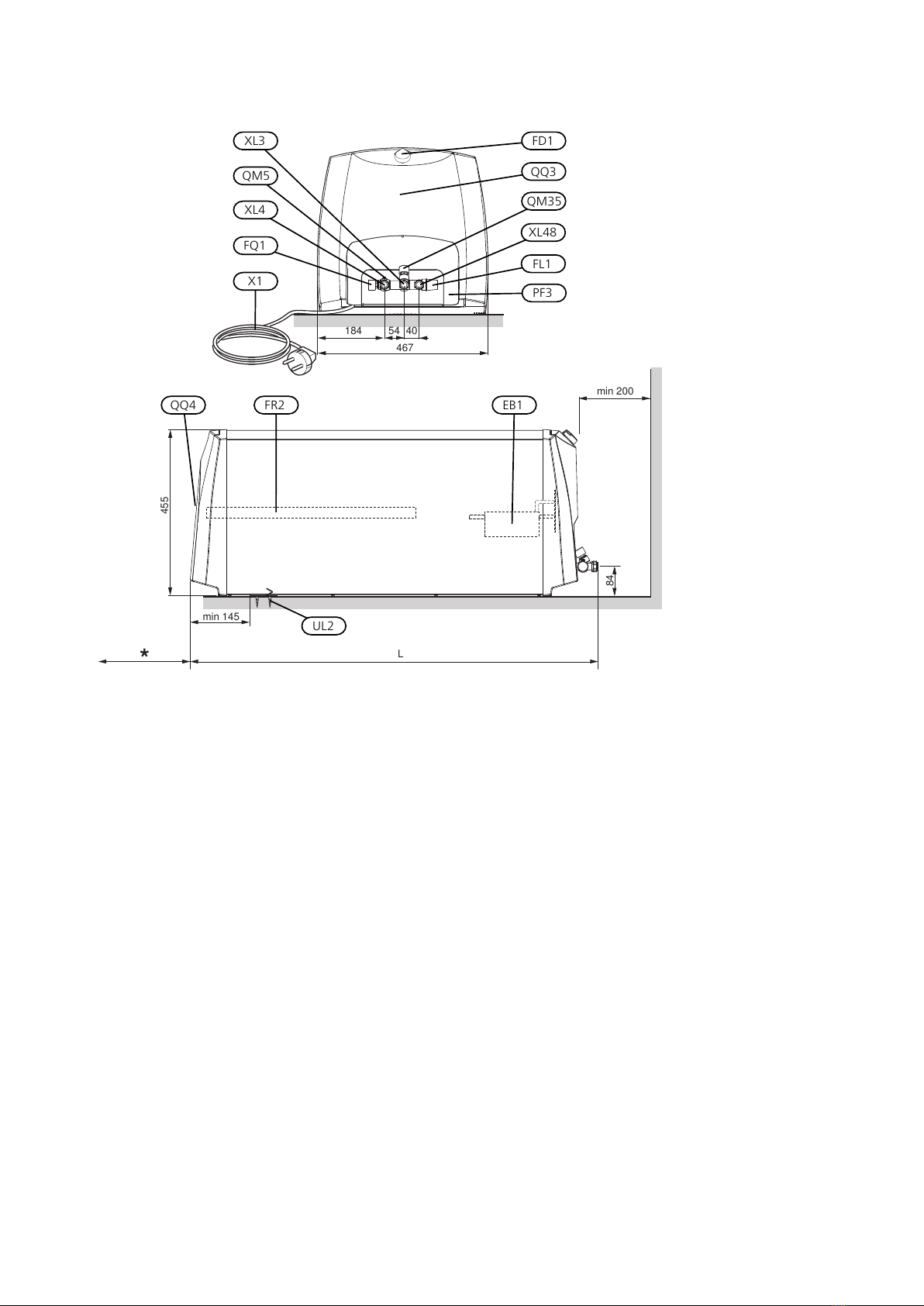

KOMPONENTPLACERING, MÅTT OCH AVSÄTTNINGSKOORDINATER
Till PBD
Till MOS
D
E
*min 200
F
A
Till KBR
C
B
54 40 min ???
min 200
84
*
455
min 145
184
467
54 40
**min 200
84
min 145
*
455
184
467
54 40
L
L
Till PBD
Till MOS
D
E
*min 200
F
A
Till KBR
C
B
54 40 min ???
min 200
84
*
455
min 145
184
467
54 40
**min 200
84
min 145
*
455
184
467
54 40
L
L
EB1FR2QQ4
UL2
PF3
FL1
QM35
QQ3
FD1
XL48
XL3
QM5
XL4
FQ1
X1
Komponentlista
FL1 Säkerhets-/avtappningsventilX1 Anslutningskabel med jordad stickpropp, längd 850 mm
FQ1 BlandningsventilQQ3 Plastlock, elkopplingsrum
FR2 Skyddsanod (EMINENT-E)QQ4 Plastlock, anod (EMINENT-E)
XL3 Kallvattenanslutning, klämringskoppling Ø15 mmFD1 Termostat/temperaturbegränsare
XL4 Varmvattenanslutning, klämringskoppling Ø15 mmEB1 Elpatron
XL48 Anslutning säkerhets-/avtappningsventil, klämringskopp-
ling Ø15 mm
UL2 Upphängningskonsol
QM5 Luftskruv (för lufttillförsel vid tömning)UL3 Låsvinkel
PF3 SerienummerskyltQM35 Avstängnings-/backventil
Mått och avsättningskoordinater
L=Total längd varmvattenberedaren.*Erforderligt utrymme (EMINENT-E) för byte/kontroll av skyddsanod.
Eminent 35: L=565 mm
Eminent 55: L=750 mm
Eminent 100: L=1120 mm
Eminent -R 120: L=1304 mm
Eminent 35 liter:180 mm
Eminent 55 liter:250 mm
Eminent 100 liter:390 mm
Vid vertikalt hängande montage kan kedjeanod användas, vilket endast kräver 180 mm ovanför varmvattenbere-
daren.
9NIBE Eminent | SE

TEKNISKA DATA
1201005535Modell
-/-/LLMSDeklarerad tapprofil1E/Cu/R
-/-/CC/C/CC/C/CC/C/BEffektivitetsklass2varmvattenberedning E/Cu/R
1201005535lVolym
1,0/10MPa/barMärktryck
0,9/9MPa/barMax avsäkringstryck
230 VAC + PE / 2 x 400 VAC + PESpänning
IP24Skyddsklass
1/3kWEffekt
6/10AErforderlig säkring vid 1/3 kW
4,9/1,64,1/1,42,3/0,81,4/0,5hUppvärmningstid till 45 °C 1/3 kW3
10,1/3,58,1/2,74,5/1,52,9/1,0hUppvärmningstid till 80 °C 1/3 kW3
22518510060lVarmvattenkapacitet4
-/-/3436/40/3125/28/2219/21/17kgNettovikt E/Cu/R
–435280165mmLängd skyddsanod Eminent E
–EmaljKorrosionsskydd Eminent E
–KopparKorrosionsskydd Eminent Cu
RostfrittKorrosionsskydd Eminent R
–694 43 12694 43 11694 43 10RSK Nr. Eminent E
–694 43 15694 43 14694 43 13RSK Nr. Eminent Cu
694 43 19694 43 18694 43 17694 43 16RSK Nr. Eminent R
1Skala för deklarerad tapprofil 3XS - 4XL.
2Skala för effektivitetsklass varmvattenberedning A+ - F.
3Vid inkommande kallvatten på 10 °C.
4Gäller vid hängande montage och vid inkommande kallvattentemperatur på 10 °C, utgående varmvattentemperatur på 40 °C, ett tappflöde
på 12 liter per minut samt termostatens inställning 75 °C. Vid liggande montage blir varmvattenkapaciteten ca. 15% mindre.
ENERGIMÄRKNING
NIBE ABTillverkare
EVH 16 - 120
E/CU/R
EVH 16 - 100
E/CU/R
EVH 16 - 55
E/CU/R
EVH 16 - 35
E/CU/R
Modell
- / - / LLMS
Deklarerad tapprofil
- / - / CC / C / CC / C / CC / C / B
Effektivitetsklass varmvattenberedning
- / - / 37,837,3 / 37,3 / 38,136,5 / 36,5 / 37,034,2 / 33,7 / 35,6%Energieffektivitet varmvattenberedning, ƞwh
- / - / 2 7102 748 / 2 746 / 2 6891 407 / 1 408 / 1389540 / 548 / 519kWhÅrlig energiförbrukning varmvattenberedning, AEC
- / - / 167140 / 141 / 13578 / 77 / 7147 / 46 / 43lMängd 40-gradigt varmvatten, V40
60606060°CTermostatinställning
- / - / 12,5412,77 / 12,76 / 12,546,57 / 6,58 / 6,472,56 / 2,61 / 2,44kWhDaglig elförbrukning, Qelec
15151515dBLjudeffektnivå LWA
EN 50440Tillämpade standarder
NIBE Eminent | SE10

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2018.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
MARKING
The CE mark is obligatory for most products sold in
the EU, regardless of where they are made.
CE
Classification of enclosure of electro-technical equip-
ment.
IP24
GENERAL
SERIAL NUMBER
The serial number can be found on the underside of the
product.
Caution
Always give the product's serial number when
reporting a fault.
RECOVERY
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current le-
gislation.
11NIBE Eminent | GB
English

INSPECTION OF THE INSTALLATION
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 16)
Shut off valves
Cold water (page 16)
Shut off valves
Non-return valve
Mixing valve
Safety valve
Electricity (page 14)
Connected supply
User manual
MAINTENANCE
SAFETY VALVE
The safety valve (FL1) must be inspected regularly, about
4 times a year, to prevent clogging. The check is made
by turning the safety valve’s knob anticlockwise, water
should then flow through the overflow pipe. If this does
not happen, then the safety valve is defective and must
be replaced.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by
the expansion of cold water entering the water heater,
resulting in a pressure increase, whereby the safety
valve opens.
SACRIFICIAL ANODE (ONLY EMINENT-E)
The water heater is equipped with a magnesium anode
(FR2) that provides extra corrosion protection. The anode
is consumed partly because it sacrifices itself for pores
in the enamel and partly because it consumes itself,
depending on the chemical composition of the water.
Check the anode within a year. Then check regularly, in
relation to its use. When the anode is new, it has a dia-
meter of approx. 21 mm. When this diameter has re-
duced, in the most consumed area, to less than 10 mm,
the anode is consumed and must be replaced.
If there is no anode consumption after a few years, this
could be due to poor conductivity in the water and ana-
lysis of the water is recommended.
NOTE
The anode is a consumable.
REPLACING/CHECKING THE SACRIFICIAL
ANODE
If there is a hot water tap in the pipe system situated
below the water heater's highest point, the anode can
be replaced/checked, without the water heater needing
to be emptied. If there is not a hot water tap or the wa-
ter heater is installed horizontally it must be drained,
see section "Draining".
• Turn off the power to the water heater.
• Open the shut off valve/non-return valve by turning
the knob (QM35) clockwise until it bottoms.
• Open the hot water tap mentioned above.
• Remove the plastic cover (QQ4) and the insulation
plug, see image.
• The sacrificial anode (FR2) is unscrewed using a 27
mm, or 24 mm, socket wrench.
When replacing anodes in confined spaces, a chain an-
ode is available that only requires approx. 180 mm space
above the water heater. The chain anode can only be
used in vertically mounted water heaters and must be
cut to length according to the table, see "Technical data".
NIBE Eminent | GB12

EMPTYING
Draining is through the safety valve overflow pipe and
is carried out as follows:
• Turn off the power to the water heater.
• Open the shut off valve/non-return valve by turning
the knob (QM35) clockwise until it bottoms.
• Turn the mixer valve (FQ1) fully anticlockwise.
•Open the safety valve by turning the knob (FL1) slowly
anticlockwise a quarter of a turn, until it is fixed in the
raised position.
NOTE
Water splashes may occur at the overflow pipe.
•Remove the vent screw (QM5) and open the hot water
tap positioned lowest in the pipe system.
NOTE
Hot water may squirt out of the vent screw
hole.
It can take a few minutes for draining to start.
To speed up draining, air can be introduced via the vent
screw (QM5).
Keep the valves' positions after the above actions until
the water heater is to be used again.
A small amount of water may remain at the bottom of
the water heater after the draining stages described 1
– 5.
NOTE
The overflow pipe must be connected to
pos. (XL48).
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
FQ1 QM5
QM35
FL1
XL48
XL3
XL4
Installer manual
INSTALLATION
MOUNTING
The water heater must be installed in a room with exist-
ing floor drainage. The water heater can be mounted
hanging vertically on a flat wall (with the connections
downward) or horizontally (with the rear facing down).
Use the enclosed suspension bracket (UL2) when
hanging on a wall; this is set up first (Ø8 – 10 mm
screws), see the dimensions diagram and figure below.
The water heater is then hung on the bracket. The water
heater can now slide sideways a little, which facilitates
the installation of the pipes. To secure further, the en-
closed securing bracket (UL3) is mounted on the wall
against the top of the water heater as a tip guard, see
the figure below. An area of 200 mm free space is re-
quired in front of/under the water heater for servicing
work.
* EMINENT-E requires free space behind/above the water heater for in-
spection of the sacrificial anode (FR2). See the section "Care and mainten-
ance - Sacrificial anode".
LEK
Min. 185*
75
Min. 120
230
13NIBE Eminent | GB

LEK
UL2
NOTE
For suspended installation, these
spacers must be glued onto the water
heater to keep it parallel with the wall.
LEK
UL3
PIPE INSTALLATION
Pipe installation must be carried out in accordance with
current norms and directives.
The water heater is supplied with compression ring
couplings for copper or plastic pipes. Internal support
bushes must be fitted when a plastic or annealed copper
pipe is used.
All necessary valve equipment: the shut-off/non-return
valve, the safety/drain valve and the mixer valve are in-
stalled on delivery.
When the water heater is installed without a mixer valve,
the thermostat setting must be such that the tap water
temperature does not exceed 65 °C. Should a higher
temperature be required, follow the relevant directions
for the application.
An overflow pipe must be routed from the safety valve
to a suitable drain. The dimension of the overflow pipe
must be the same as the safety valve's (Ø15 mm), the
pipe must be routed to prevent water pockets, and be
frost-proof and well supported.
If uncertain, contact a plumber alternatively see applic-
able standards.
For more information see nibe.eu.
NOTE
Ensure that incoming water is clean. When
using a private well, it may be necessary to
supplement with an extra water filter.
Filling
The water heater must be filled with water before the
mains supply is switched on. Filling takes place as fol-
lows:
• Check that the vent screw (QM5) is tightened.
• Check that the safety/drainage valve (FL1) is closed.
• Open the shut off valve by turning the knob (QM35)
anti-clockwise .
• Bleed the water heater by opening a hot water tap in
the system. This can be closed when only water
comes out of the tap. The water heater is now filled
and the power can be switched on.
Setting the mixer valve
Increase/decrease the tap water temperature by turning
the mixer valve knob (FQ1) anti-clockwise/clockwise.
Setting range approx. 50 – 65 °C.
ELECTRICAL INSTALLATION
NOTE
Electrical installation and service must be car-
ried out under the supervision of a qualified
electrician, and in accordance with applicable
electrical safety regulations.
If the power cable is damaged it must
be replaced by the manufacturer, its
authorised service agent or another
qualified person, in order to prevent
a hazard.
The water heater is supplied with a power cable with
earthed plug for 1 phase installation (1 kW). 1 phase in-
stallation provides the best service life for the immersion
heater.
The lowest point of the power cable should be below
the power socket when you connect the water heater
to the socket. This prevents any drops of water from
being led into the socket.
If 3 kW is required, the water heater must
be connected as a permanent installation
(2x400V). For permanent installation, the
water heater is preceded by an isolator
(preferably with a signal lamp) with at least
3 mm breaker gap. The existing power cable
can be used if the plug is cut off.
NIBE Eminent | GB14

Electrical circuit diagram
Thermostat/temperature limiter
(FD1 )
Immersion heater (EB1 )
Setting thermostat
For best operating conditions, we recommend a setting
of 60 °C (max approx. 80 °C).
LEK
Approx. 60 °C
DEALING WITH MALFUNCTIONS
NOTE
Electrical installation and service must be car-
ried out under the supervision of a qualified
electrician, and in accordance with applicable
electrical safety regulations.
If the power cable is damaged it must
be replaced by the manufacturer, its
authorised service agent or another
qualified person, in order to prevent
a hazard.
Check the installation's fuses as well as the thermostat
and mixer valve settings.
Wait a few hours without hot water usage and then
check whether the temperature level has risen. If there
is still no hot water, contact the installation engineer.
Resetting the temperature limiter
If the temperature limiter (FD1) tripped, the water
heater must cool for at least one hour before it can be
reset.
• Turn off the power to the water heater
• Remove the plastic cover (QQ3).
• Press the button on the temperature limiter lightly,
max 15 N (approx. 1,5 kg).
Max. 15N
LEK
QQ3
FD1EB1
Max 15 N (ca 1,5 kg)
LEK
LEK
LEK
LEK
LEK
Reconnecting sensors
If the immersion heater has been replaced, the sensors
for the thermostat and temperature limiter must be re-
installed in the order shown in the image.
LEK
LEK
LEK
LEK
LEK
Service
For service, contact the installer. The serial number (PF3)
(14 digits) and installation date should always be stated.
Only electrical equipment supplied by NIBE AB in
Markaryd may be used.
15NIBE Eminent | GB

TECHNICAL DATA
COMPONENT LOCATION, DIMENSIONS AND SETTING-OUT COORDINATES
Till PBD
Till MOS
D
E
*min 200
F
A
Till KBR
C
B
54 40 min ???
min 200
84
*
455
min 145
184
467
54 40
**min 200
84
min 145
*
455
184
467
54 40
L
L
Till PBD
Till MOS
D
E
*min 200
F
A
Till KBR
C
B
54 40 min ???
min 200
84
*
455
min 145
184
467
54 40
**min 200
84
min 145
*
455
184
467
54 40
L
L
EB1FR2QQ4
UL2
PF3
FL1
QM35
QQ3
FD1
XL48
XL3
QM5
XL4
FQ1
X1
List of components
FL1 Safety/drainage valveX1 Power cable with earthed plug, length 850 mm
FQ1 Mixer valveQQ3 Plastic cover, junction box
FR2 Sacrificial anode (EMINENT- E)QQ4 Plastic cover, anode (EMINENT-E)
XL3 Cold water connection, compression ring coupling Ø15
mm
FD1 Thermostat/temperature limiter
XL4 Hot water connection, compression ring coupling Ø15
mm
EB1 Immersion heater
XL48 Connection safety/draining valve, compression ring
coupling Ø15 mm
UL2 Hanging bracket
QM5 Vent screw (for air supply during draining)UL3 Securing bracket
PF3 Serial number plateQM35 Shutoff/non-return valve
Dimensions and setting-out coordinates
L=Total length water heater.*Required space (EMINENT-E) for replacing/checking the sacrificial anode.
Eminent 35: L=565 mm
Eminent 55: L=750 mm
Eminent 100: L=1120 mm
Eminent -R 120: L=1304 mm
Eminent 35 litres:180 mm
Eminent 55 litres:250 mm
Eminent 100 litres:390 mm
When installed hanging vertically, the chain anode, which only requires 180 mm above the water heater, can be
used.
NIBE Eminent | GB16

TECHNICAL DATA
1201005535Model
-/-/LLMSDeclared tap profile1E/Cu/R
-/-/CC/C/CC/C/CC/C/BHot water heating2efficiency class E/Cu/R
1201005535lVolume
1,0/10MPa/barRated pressure
0,9/9MPa/barMax cut-off pressure
230 VAC + PE / 2 x 400 VAC + PEVoltage
IP24Enclosure class
1/3kWOutput
6/10AFuses required at 1/3 kW
4,9/1,64,1/1,42,3/0,81,4/0,5hHeating time to 45 °C 1/3 kW3
10,1/3,58,1/2,74,5/1,52,9/1,0hHeating time to 80 °C 1/3 kW3
22518510060lHot water capacity4
-/-/3436/40/3125/28/2219/21/17kgNet weight E/Cu/R
–435280165mmLength sacrificial anode Eminent E
–EnamelCorrosion protection Eminent E
–CopperCorrosion protection Eminent Cu
StainlessCorrosion protection Eminent R
–694 43 12694 43 11694 43 10RSK no. Eminent E
–694 43 15694 43 14694 43 13RSK no. Eminent Cu
694 43 19694 43 18694 43 17694 43 16RSK no. Eminent R
1Scale for declared tap profile 3XS - 4XL.
2Scale for hot water heating efficiency class A+ - F.
3For incoming cold water at 10°C
4Applies to suspended installation and to an incoming cold water temperature of 10°C, outgoing hot water temperature of 40°C, a tap flow
of 12 litres per minute and a thermostat setting of 75°C. In the case of horizontal installation, the hot water capacity is approx. 15% less.
ENERGY LABELLING
NIBE ABSupplier
EVH 16 - 120
E/CU/R
EVH 16 - 100
E/CU/R
EVH 16 - 55
E/CU/R
EVH 16 - 35
E/CU/R
Model
- / - / LLMS
Declared load profile
- / - / CC / C / CC / C / CC / C / B
Water heating energy efficiency class
- / - / 37,837,3 / 37,3 / 38,136,5 / 36,5 / 37,034,2 / 33,7 / 35,6%Water heating energy efficiency, ƞwh
- / - / 2 7102 748 / 2 746 / 2 6891 407 / 1 408 / 1389540 / 548 / 519kWhAnnual energy consumption water heating, AEC
- / - / 167140 / 141 / 13578 / 77 / 7147 / 46 / 43lQuantity 40-degree hot water, V40
60606060°CThermostat setting
- / - / 12,5412,77 / 12,76 / 12,546,57 / 6,58 / 6,472,56 / 2,61 / 2,44kWhDaily electrical consumption, Qelec
15151515dBSound power level LWA
EN 50440Applied standards
17NIBE Eminent | GB

Tärkeää
TURVALLISUUSTIEDOT
Tässä käsikirjassa selostetaan asennus- ja huoltotoimen-
piteitä, jotka tulisi teettää ammattilaisella.
Käsikirja tulee jättää asiakkaalle.
Tätä laitetta saavat käyttää yli 8-vuotiaat
lapset ja henkilöt, joiden fyysiset, aistivarai-
set tai henkiset kyvyt ovat rajoittuneet tai
joilla ei ole riittävästi kokemusta tai tietoa,
jos heille on opastettu tai kerrottu laitteen
turvallinen käyttö ja he ymmärtävät laitteen
käyttöön liittyvät vaaratekijät. Älä anna
lasten leikkiä laitteella. Lapset eivät saa
puhdistaa tai huoltaa laitetta valvomatta.
Pidätämme oikeudet rakennemuutoksiin.
©NIBE 2018.
SYMBOLIT
HUOM!
Tämä symboli merkitsee ihmistä tai konetta
uhkaavaa vaaraa.
MUISTA!
Tämä symboli osoittaa tärkeän tiedon, joka pi-
tää ottaa huomioon laitteistoa hoidettaessa.
MERKINTÄ
CE-merkintä on pakollinen useimmille EU:n alueella
myytäville tuotteille valmistusajankohdasta riippumat-
ta.
CE
Sähköteknisten laitteiden koteloinnin luokittelu.IP24
YLEISTÄ
SARJANUMERO
Valmistusnumero on tuotteen alasivulla.
MUISTA!
Ilmoita aina tuotteen sarjanumero vikailmoitusta
tehtäessä.
KIERRÄTYS
Anna tuotteen asentaneen asentajan tai jätease-
man huolehtia pakkauksen hävittämisestä.
Kun tuote poistetaan käytöstä, sitä ei saa hävit-
tää tavallisen talousjätteen mukana. Se tulee
toimittaa jäteasemalle tai jälleenmyyjälle, joka
tarjoaa tämäntyyppisen palvelun.
Tuotteen asianmukaisen hävittämisen laiminlyönti aiheut-
taa käyttäjälle voimassa olevan lainsäädännön mukaiset
hallinnolliset seuraamukset.
NIBE Eminent | FI18
Suomeksi

ASENNUSTEN TARKASTUS
Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen
saa tehdä vain tehtävään pätevä henkilö.
PäiväysAllekirjoi-
tus
HuomautusKuvaus
✔
Käyttövesi (sivu 23)
Sulkuventtiilit
Kylmä vesi (sivu 23)
Sulkuventtiilit
Takaiskuventtiili
Sekoitusventtiili
Varoventtiili
Sähkö (sivu 21)
Kytketty syöttö
Käyttöohjekirja
HUOLTO
VAROVENTTIILI
Tarkasta varoventtiili (FL1) säännöllisesti (noin 4 kertaa
vuodessa) tukkeutumisen estämiseksi. Tarkasta kiertä-
mällä varoventtiilin käsipyörää vastapäivään, jolloin
poistoputkesta pitää valua vettä. Ellei näin käy, varovent-
tiili on viallinen ja se pitää vaihtaa.
Varoventtiili päästää joskus vettä, kun lämmintä vettä
on laskettu. Tämä johtuu siitä, että varaajaan täytetty
kylmä vesi laajenee lämmetessään, jolloin varaajan sisäi-
nen paine kasvaa ja varoventtiili aukeaa.
SUOJA-ANODI (VAIN EMINENT-E)
Lämminvesivaraaja on suojattu korroosiolta magnesiu-
manodilla (FR2). Anodin kuluminen johtuu osittain siitä,
että anodi uhrautuu emalissa oleviin huokosiin ja osittain
itsekulutuksesta veden kemiallisesta koostumuksesta
riippuen.
Tarkasta anodi vuoden sisällä. Sen jälkeen säännöllisesti
kulutuksen mukaan. Kun anodi on uusi, sen halkaisija
on n. 21 mm. Kun sen läpimitta on pienentynyt (eniten
kuluneesta kohdasta) alle 10 mm:iin, anodi on loppuun
kulunut ja se pitää vaihtaa.
Ellei anodi ole kulunut muutaman vuoden kuluttua, veden
johtavuus voi olla huono ja vesi on suositeltavaa analy-
soida.
HUOM!
Anodi on kulutustarvike.
SUOJA-ANODIN VAIHTO/TARKASTUS
Anodi voidaan vaihtaa/tarkastaa tarvitsematta tyhjentää
lämminvesivaraajaa, jos putkistossa on käyttövesihana
lämminvesivaraajan korkeimman kohdan alapuolella. Jos
sellainen käyttövesihana puuttuu tai jos lämminvesiva-
raaja on asennettu vaaka-asentoon, lämminvesivaraaja
on tyhjennettävä, katso kohta "Tyhjennys".
• Katkaise lämminvesivaraajan jännitteensyöttö.
• Sulje sulku-/takaiskuventtiili kiertämällä säätöpyörä
(QM35) myötäpäivään pohjaan saakka.
• Avaa yllä mainittu käyttövesihana.
• Irrota muovikansi (QQ4) ja eristetulppa, katso kuva.
• Kierrä suoja-anodi (FR2) irti 27 mm tai 24 mm hylsy-
avaimella.
Anodin vaihtoon ahtaissa tiloissa on saatavana ketjuano-
di, joka tarvitsee vain n. 180 mm tilan lämminvesivaraa-
jan yläpuolella. Ketjuanodia voidaan käyttää vain pysty-
asentoon asennetussa lämminvesivaraajassa, ja se pitää
katkaista "Teknisissä tiedoissa" olevan taulukon mukaan.
19NIBE Eminent | FI

TYHJENNYS
Tyhjennys tapahtuu varoventtiilin poistoputken kautta
ja suoritetaan seuraavasti:
• Katkaise lämminvesivaraajan jännitteensyöttö.
• Sulje sulku-/takaiskuventtiili kiertämällä säätöpyörä
(QM35) myötäpäivään pohjaan saakka.
• Kierrä sekoitusventtiilin säätöpyörä (FQ1) kokonaan
vastapäivään.
•Avaa varoventtiiliä kiertämällä säätöpyörää (FL1) hitaas-
ti vastapäivään neljänneskierros, kunnes se jää yläasen-
toon.
HUOM!
Poistovesiputkesta saattaa roiskua vettä.
• Poista ilmausruuvi (QM5) ja avaa putkiston alimmaksi
asennettu käyttövesihana.
HUOM!
Kuumaa vettä saattaa roiskua ilmausruuvin
reiästä.
Saattaa kestää muutaman minuutin, ennen kuin tyhjene-
minen alkaa.
Tyhjennystä voidaan nopeuttaa syöttämällä ilmaa ilmaus-
ruuvin (QM5) kautta.
Säilytä venttiilien asennot yllä mainittuina siihen saakka
kunnes lämminvesivaraaja otetaan taas käyttöön.
Lämminvesivaraajan pohjalla saattaa olla pieni määrä
vettä tyhjennysvaiheiden 1 – 5 jälkeen.
HUOM!
Poistovesiputki on kytkettävä liitäntään (XL48).
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
FQ1 QM5
QM35
FL1
XL48
XL3
XL4
Asentajan käsikirja
ASENNUS
ASENNUS
Lämminvesivaraaja tulisi asentaa huoneeseen, jossa on
lattiakaivo. Lämminvesivaraaja voidaan asentaa pysty-
asentoon tasaiselle seinälle (liitännät alaspäin) tai vaaka-
asentoon (takasivu alaspäin). Seinäasennuksessa käyte-
tään mukana toimitettua ripustuskannatinta (UL2), joka
kiinnitetään ensin (Ø 8 – 10 mm ruuveilla), katso mitta-
piirros ja kuva alla. Lämminvesivaraaja ripustetaan sitten
kannattimelle. Lämminvesivaraajaa voi siirtää jonkin
verran sivusuunnassa, mikä helpottaa putkiasennusta.
Lisäkiinnityksenä asennetaan mukana toimitettu lukitus-
kulma (UL3) seinään kaatumissuojaksi lämminvesivaraa-
jan yläpäätyä vasten, katso kuva alla. Lämminvesivaraajan
edessä ja alapuolella on oltava 200 mm vapaa tila mah-
dollista huoltoa varten.
*EMINENT-E -lämminvesivaraajan taakse ja yläpuolelle on jätettävä vapaata
tilaa suoja-anodin (FR2) tarkastusta varten. Katso kohta "Suoja-anodin
huolto".
LEK
Min. 185*
75
Min. 120
230
NIBE Eminent | FI20
