Nibe ES -160 User manual

MOS 1319-7
ES
031008
LEK
MONTERINGS- OCH SKÖTSELANVISNING ES
SE
ASENNUS- JA HOITO-OHJEET ES
FI
INSTALLATIE- EN ONDERHOUDSINSTRUCTIES ES
NL
INSTALLATION AND MAINTENANCE INSTRUCTIONS ES
GB
ES
160, 210, 300, 500

1ES
H
70 100
*
30 – 65 20 – 55
*
9
8
11
14
5
13
170
200
*
42
41
C47 B A
V. v.
K.v.
10*
D
* ES 500
Mått och komponentplacering
Komponentlista
8 Avtappningsventil
9 Kopplingsrum innehållande:
4 Anslutningsplint
5 Kombinerad termostat och temperatur-
begränsare (endast vid 1 kW / 3 kW)
6 Elpatron, (endast vid 1 kW / 3 kW)
12 Elpatron (endast vid 6 kW)
13 Kombinerad termostat och temperaturbegrän-
sare (endast vid 6 kW)
14 Effektväljare (endast vid 6 kW)
10 Lyftögla (endast ES 500)
11 Ställbara fötter
41 Kallvattenanslutning
42 Varmvattenanslutning
47 Säkerhetsventil Ø 22 mm, 9 bar (medlevereras)
95 Serienummerskylt
A Avstängningsventil**
B Backventil**
C Vakuumventil**
D Blandningsventil (om tappvattentemp överskrider
65 °C)**
** Ingår ej vid leverans
Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas
eller instrueras av en person med ansvar för deras säkerhet. Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten. Med förbe-
håll för konstruktionsändringar. ©NIBE 2013.
MONTERINGS- OCH SKÖTSELANVISNING
ES
160, 210, 300, 500
Ø D
90
95

2ES
SE
Rörinstallation
Rörinstallationen skall utföras enligt gällande regler.
Samtliga anslutningar är försedda med klämringskopp-
lingar för koppar- eller plaströr. Om plaströr eller glöd-
gat kopparrör användes skall invändig stödhylsa monte-
ras.
Från säkerhetsventilen skall dragas ett spillrör till lämp-
ligt avlopp. Spillrörets dimension skall vara samma som
säkerhetsventilens (Ø 22 mm). Spillröret skall ha en fal-
lande dragning för att undvika vattensäckar samt vara
frostfritt anordnat. Mynningen på spillröret skall vara
synlig.
På kallvattenledningen skall följande utrustning monte-
ras:
A Avstängningsventil
B Backventil
47 Säkerhetsventil (medlevereras)
C Vakuumventil
D Blandningsventil (om tappvattentemp överskrider
65 °C)
Om vattenvärmaren installeras utan blandningsventil
måste termostatens inställning vara sådan att tapp-
vattentemperaturen ej överskrider 65 °C. Om högre
temperatur önskas skall gällande föreskrifter för ända-
målet följas.
Installation
Montering
Den kopparfodrade vattenvärmaren ska monteras stå-
ende och kan riktas upp med ställfötterna (11).
Vid montering tillses att tillräckligt utrymme för de-
montering av termostat eller element finns framför
kopplingsrummet (ca 400 mm).

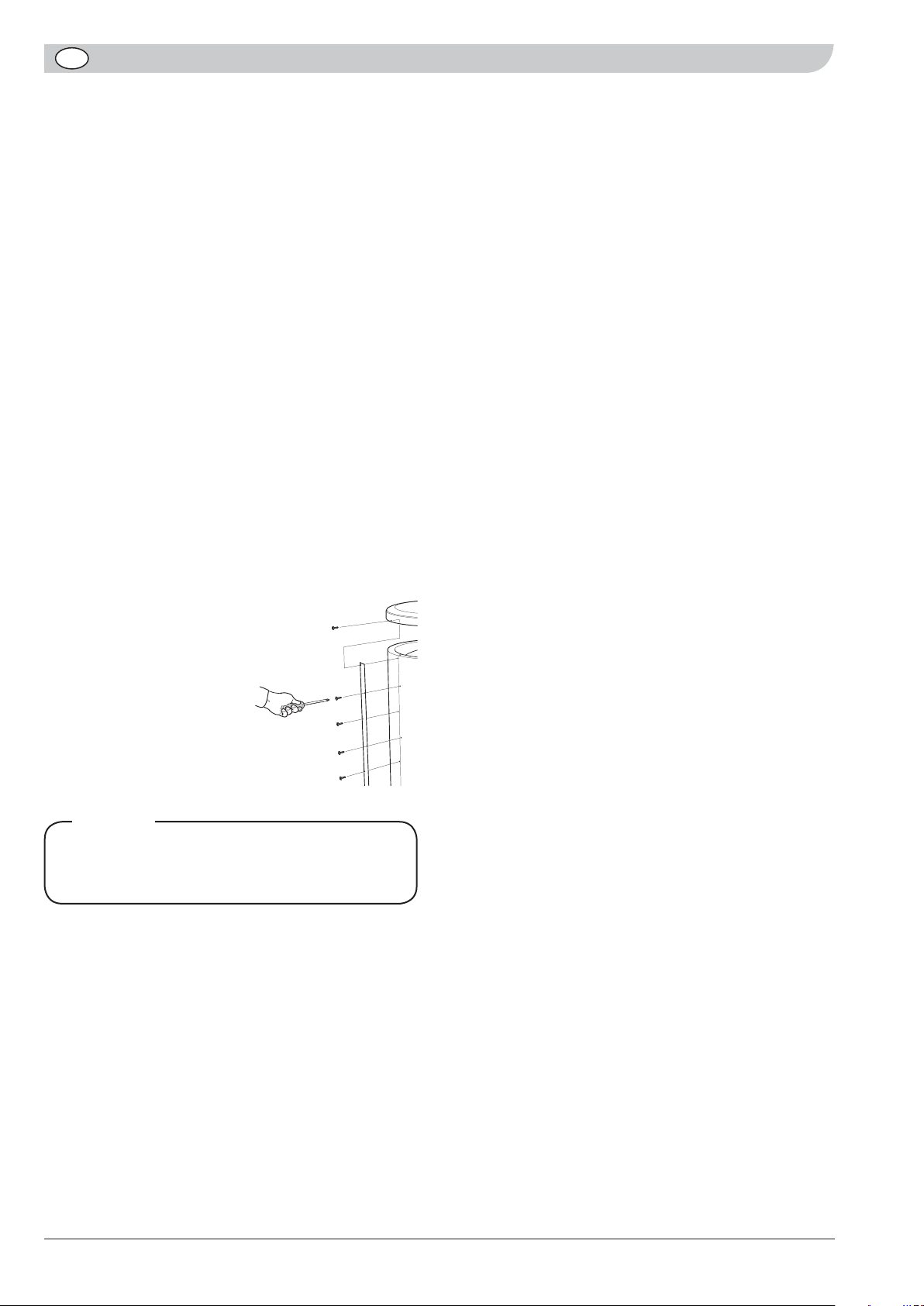

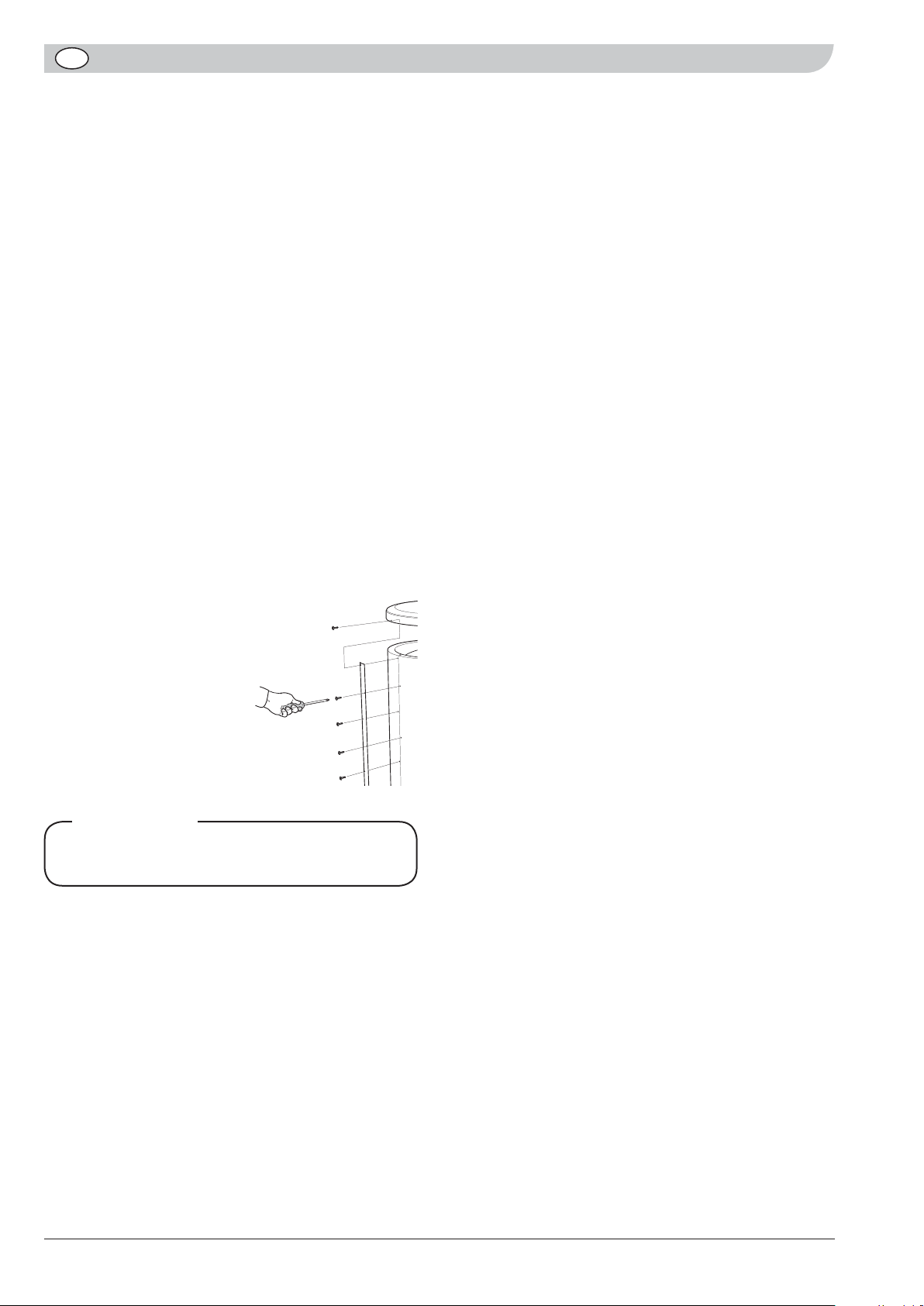

Demontering av isolering
(gäller endast ES 500)
ES 500 kan göras mindre skrymmande vid installation
genom att demontera isoleringen (vattenvärmarens dia-
meter utan isolering är Ø 650).
• Tag bort elkåpan och elplåten.
• Lossa samtliga skruvar längs skarvskenan på båda
mantelhalvorna.
• Avlägsna avtappningsventilen.
• Lyft av topplocket.
• Drag av isoleringsmantelhalvorna rakt av.
Återmontering sker i omvänd ordning. Om skruvarna
har svårt för att fästa i de gamla hålen kan skenan vän-
das upp och ner, vilket resulterar i nya hål i isolerings-
mantelhalvorna.
Slutgiltligen monteras alla medlevererade täckbrickor
på resp anslutning, genom att
trycka dem över anslutning-
arna.
När önskad position av vatten-
värmaren erhållits, demonte-
ras lyftanordning i toppen och
den medlevererade isolerings-
pluggen monteras i hålet efter
lyftöglan (10).
Montera täckbrickorna innan
rörinstallationen görs.
OBS!
Rörinstallation

3ES
SE
3 kW 6 kW
Av
ca 60 °C
Elektrisk installation
Vattenvärmaren installeras via en allpolig arbetsbrytare.
Anslutningskabeln anslutes på kopplingsplinten (4) i
kopplingsrummet (9) enligt plintens märkning och avlas-
tas med kabelavlastning, se även elschema i kopplings-
rummet.
Vid 1-fasinstallation kan endast effekten 1,0 kW erhål-
las.

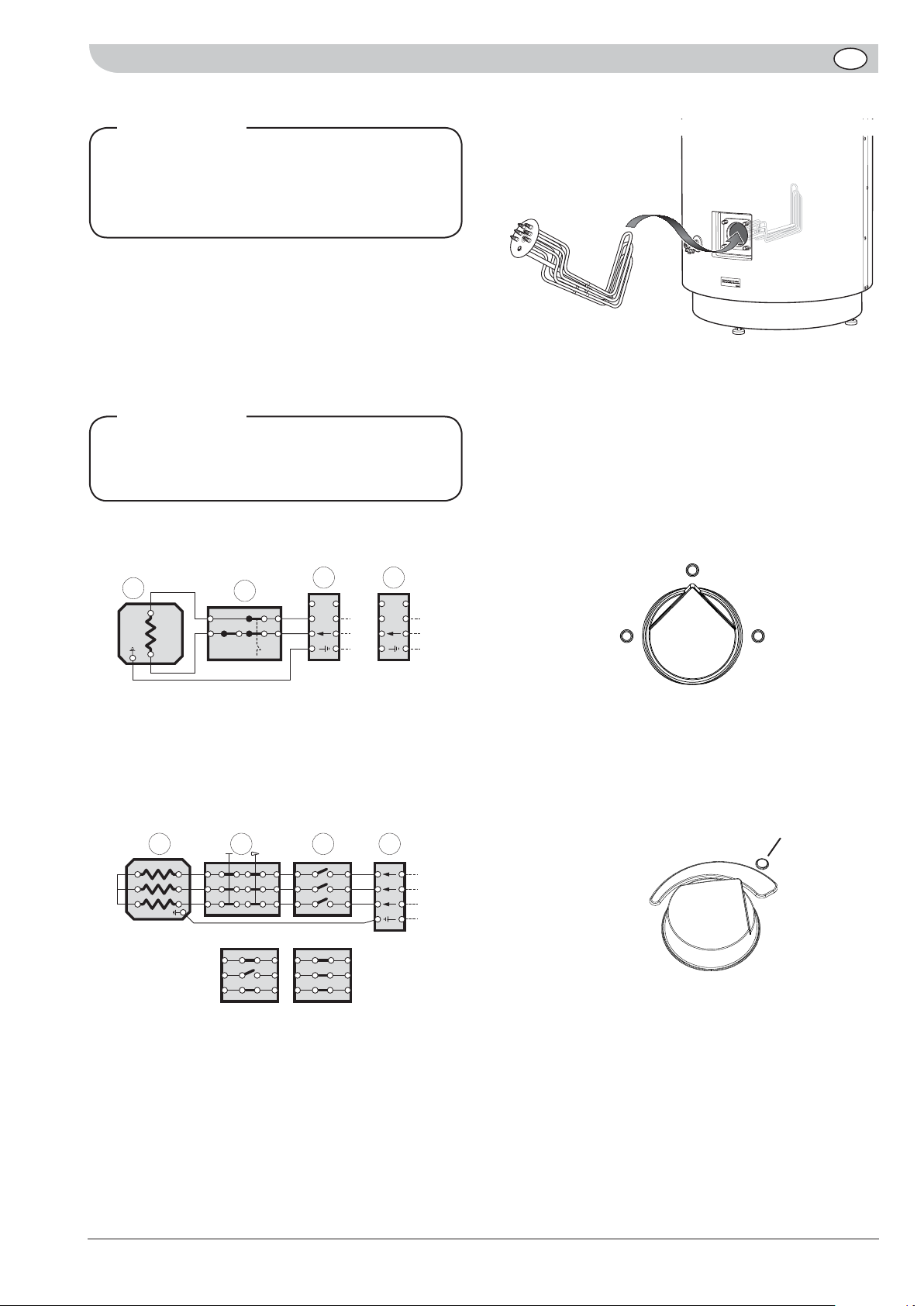

Elschema 1 kW / 3 kW
Standard för ES 160/210/300.
Elschema 6 kW
Standard för ES 500 samt alternativutförande för ES
160/210/300.
4 4
5
6
400 V~
2-fas 3kW
230 V~
1-fas 1kW
33
2
1 L2
L1
PE
L1
N
PE
A
B
400 V~
2-fas 3kW 230 V~ 1-fas 1kW
4
13
12
Läge 3 kW Läge 6 kW
14
400 V~
3-fas
12
22
32
11
21
31
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
400 V~
3-fas
Läge 3kW Läge 6kW
LEK
Inställning av termostat
För bästa driftförhållande rekommenderas en inställning
på 60 °C (max cirka 80 °C).
Elinstallation samt eventuell service skall
göras under överinseende av behörig
elinstallatör.
OBS!
Vattenvärmaren måste fyllas med vatten
innan den får spänningssättas.
OBS!
Effektväljare (6 kW)
Vattenvärmarens effektväljare ställes på den effekt som
önskas. Eftersom elpatronen får lägst yteffekt vid 3 kW,
skall detta läge användas i första hand. När högre effekt
önskas, till exempel vid natt-taxa, ställes effektväljaren i
läge 6 kW.
Elpatron (endast vid 6 kW)
Elektrisk installation

4ES
SE
Tillsyn och skötsel
Säkerhetsventil
Kontrollera säkerhetsventilen cirka fyra gånger per
år. Vrid säkerhetsventilens ratt moturs, då skall vatten
strömma genom spillröret. Sker ej detta är ventilen de-
fekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar under
uppvärmning, med tryckökning som följd, varvid säker-
hetsventilen öppnar.
Tömning
Bryt strömmen till vattenvärmaren.
Stäng inkommande kallvatten med ventil (A).
Lossa avtappningsventilens lock (8) och montera slang-
koppling samt slang.
Vrid på avtappningsventilen (8).
Vid tömning måste luft tillföras vattenvärmaren genom
att varmvattenanslutningen (42) eller en varmvatten-
kran lossas. För att vattenvärmaren skall bli helt tömd,
fordras att slangkopplingen är helt tät och att utloppet
mynnar under beredarens lägsta nivå.
Vid montering där frostrisk finns skall vattenvärmaren
tömmas då den ej är i drift. Frysning medför att bereda-
ren sprängs.
Service
Vid behov av service, kontakta installatören.
Serienummer (95) (14 siffror) och installationsdatum
skall alltid uppges. Endast av NIBE AB i Markaryd levere-
rad elutrustning får användas.
Åtgärder vid driftstörning
Kontrollera anläggningens elsäkringar samt termostatens
och blandningsventilens inställningar.
Avvakta några timmar utan varmvattentappning och
kontrollera därefter om temperaturnivån har höjts. Finns
det fortfarande inget varmvatten, kontakta installatör.
Återställning av temperaturbegränsare
Om temperaturbegränsaren (5) löst ut, måste beredaren
svalna minst en timme innan den får återställas.
1. Avlägsna plastlocket (2).
2. Tryck in knappen på temperaturbegränsaren med ett
lätt tryck.
3-fas installation
STB TR
Begr Term
2-fas installation
Återmontering av givare
Återmontering av givare för termostat och temperatur-
begränsare.
3-fas installation
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
2-fas installation
LEK
Max 15 N (ca 1,5 kg) Max 40 N (ca 4 kg)
5
6
Elinstallation samt eventuell service skall
göras under överinseende av behörig
elinstallatör.
OBS!
Tillsyn och skötsel

5ES
SE
Tekniska data
Typ ES 160 ES 210 ES 300 ES 500
Effekt (kW) 1 3 6 1 3 6 1 3 6 3 6
Uppvämn. tid till 45°C* (h) 6,5 2,5 1,5 8,5 3,0 1,5 11,0 4,0 2,0 7,0 3,5
Uppvämn. tid till 80°C* (h) 13,0 4,5 2,5 16,5 5,5 3,0 22,0 7,5 4,0 14,0 7,0
Erforderlig säkring (A) 6 10 10 6 10 10 6 10 10 10 10
Max arbetstryck bar 10 10 10 10
Anslutning kv/vv (mm) 22 22 22 35
Volym (liter) 160 200 270 500
Höjd (mm) 980 1210 1380 1695
Djup (mm) 600 600 600 750
Vikt (kg) 55 70 85 140
*Uppvärmningstiderna gäller vid en inkommande vattentemperatur på 10 °C.
Tekniska data

6ES
SE

7ES
H
70 100
*
30 – 65 20 – 55
*
9
8
11
14
5
13
170
200
*
42
41
C47 B A
V. v.
K.v.
10*
D
* ES 500

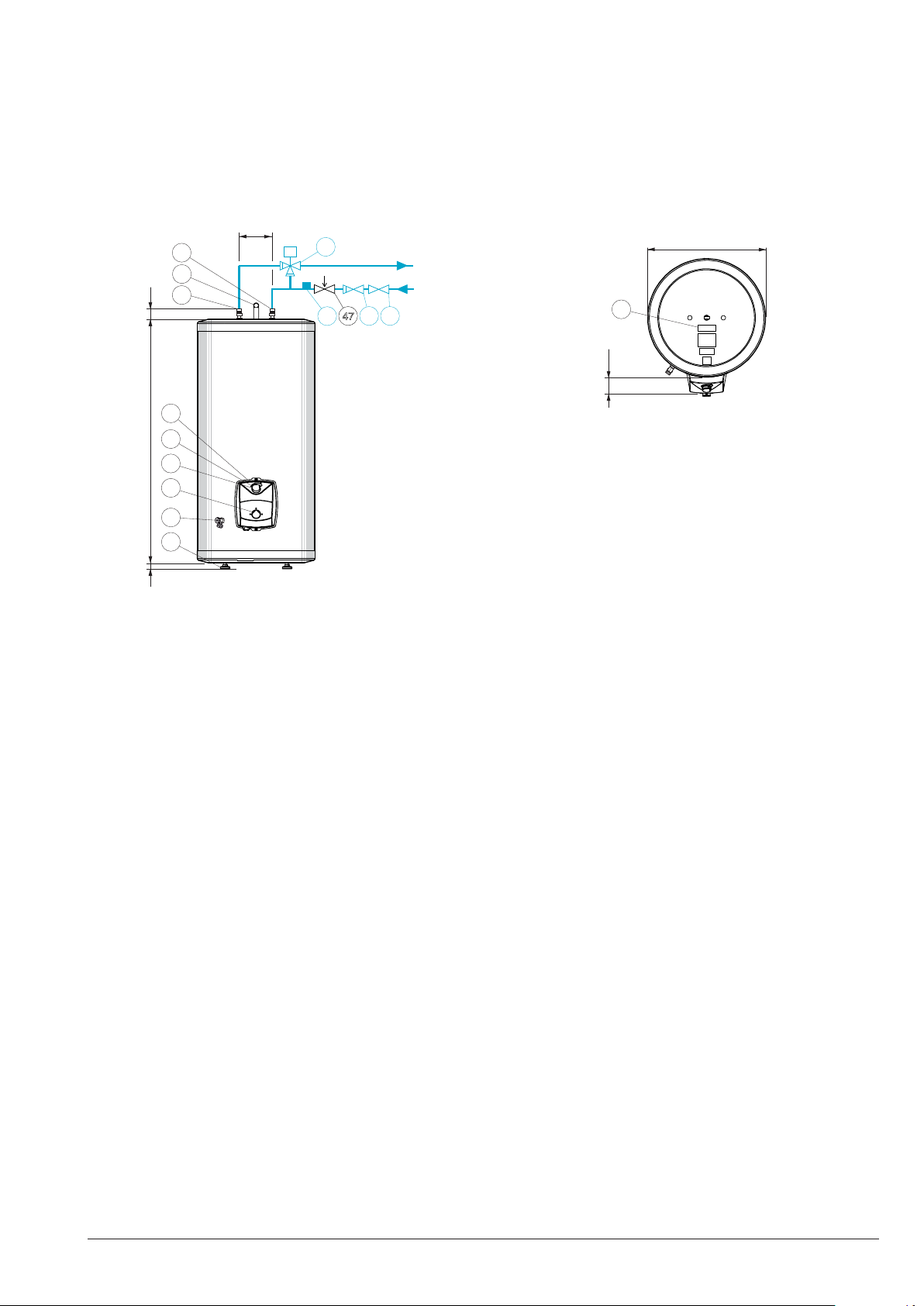

Dimensions and location of components
List of components
8 Drain valve
9 Connector housing containing:
4 Terminal block
5 Combined thermostat and temperature limiter
(only for 1 kW / 3 kW)
6 Immersion heater (only for 1 kW / 3 kW)
12 Immersion heater (only for 6 kW)
13 Combined thermostat and temperature limiter
(only for 6 kW)
14 Output selector (only for 6 kW)
10 Lifting eye (only ES 500)
11 Adjustable feet
41 Cold water connection
42 Hot water connection
47 Safety valve Ø 22 mm, 9 bar (supplied)
95 Serial number sign
A Shut-off valve**
B Non-return valve**
C Vacuum valve**
D Mixer valve (if tap water temp exceeds 65 °C)**
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children
should be supervised to ensure that they do not play with the appliance. Rights to make any design or technical modifications are reserved.
©NIBE 2012.
INSTALLATION AND MAINTENANCE INSTRUCTIONS
ES
160, 210, 300, 500
Ø D
90
95
HW
CW
**Not supplied

8ES
GB
Pipe installation
Pipe installation must be carried out in accordance with
current norms and directives.
The water heater is equipped with compression ring
couplings for copper or plastic pipes. Internal support
bushes should be fitted when a plastic pipe or annealed
copper pipe is used.
An overflow pipe must be routed from the safety valve
to a suitable drain. The size of the overflow pipe must
be the same as on the safety valve (Ø 22 mm). The over-
flow pipe must be routed downwards to prevent water
pockets and to be frost proof. The outlet of the over-
flow pipe should be visible.
The following equipment should be fitted to the cold
water pipe.
A Shut-off valve
B Non-return valve
47 Safety valve (supplied)
C Vacuum valve
D Mixer valve (if tap water temp exceeds 65 °C)
When the water heater is installed without a mixing
valve, the thermostat setting must be such that the tap
water temperature does not exceed 65 °C. Should a
higher temperature be required, follow applicable direc-
tions for the application.
Installation
Assembly
The copper-lined water heater must be assembled up-
right and can be aligned using the adjustable feet (11).
When mounting the unit be sure to leave enough room
for the dismounting of thermostat or element in front of
the connector housing (approx. 400 mm).
Fit the cover discs before the pipe installa-
tion is made.
NOTE!
Pipe installation

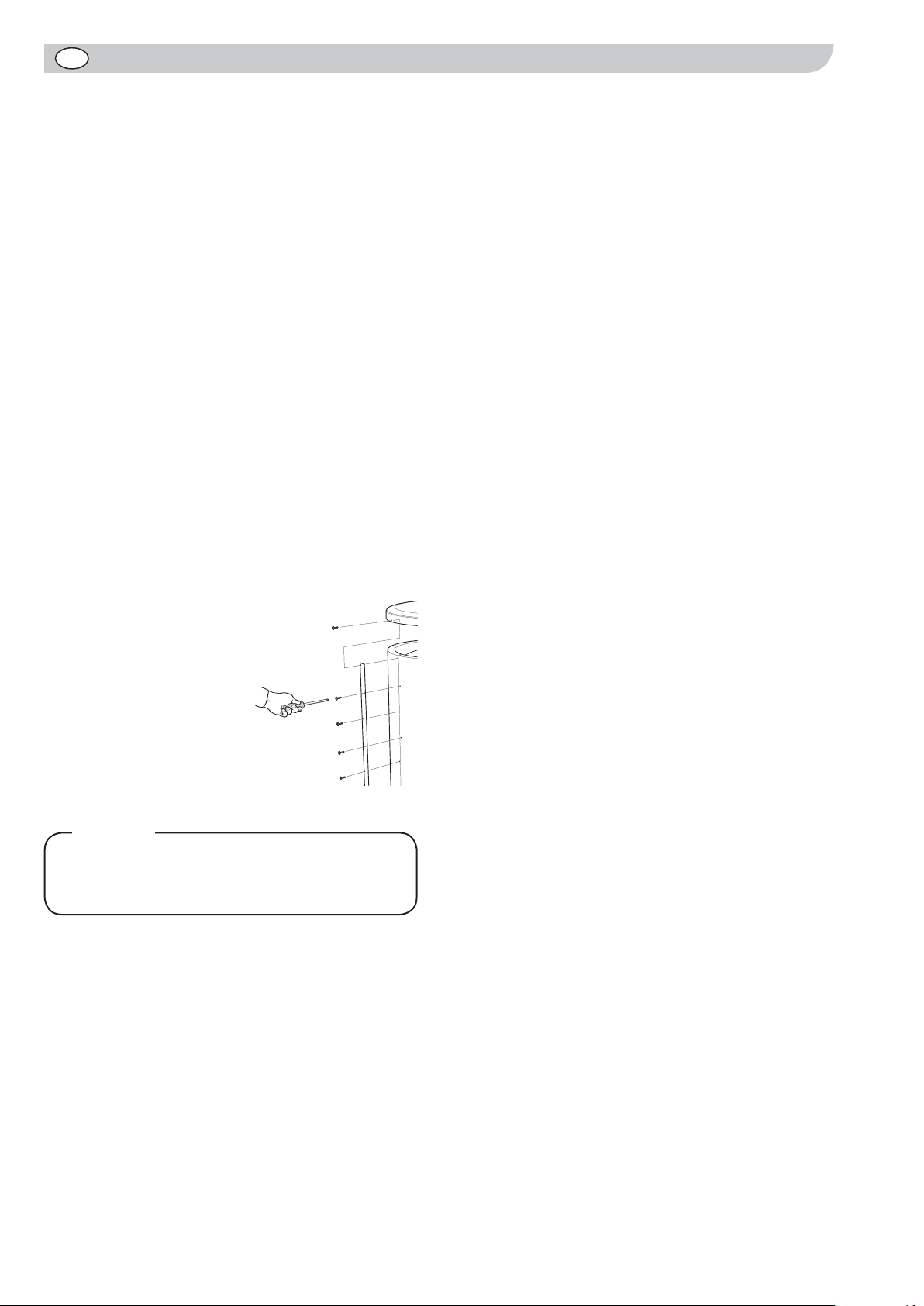

Removing the insulation
(only applies to ES 500)
ES 500 can be made less bulky upon installation by
removing the insulation (water heater diameter without
insulation is Ø 650).
• Remove the electrical cover and electrical panel.
• Loosen all the screws along the joining plate on
both jacket halves.
• Remove the drain valve.
• Lift off the top cover.
• Pull the insulated jacket halves straight off.
Carry out assembly in reverse order. If the screws are
difficult to fit in the old holes, the plate can be turned
upside down, which produces new holes in the insu-
lated jacket halves.
Finally fit all the enclosed cover discs on each connec-
tion by pressing them over the
connections.
Once the water heater is in
the required position remove
the lifting device from the
top and fit the accompanying
insulation plug in the hole left
by the lifting eye (10).

9ES
GB
3 kW 6 kW
OFF
approx. 60 °C
Electrical installation
The water heater shall be installed via an isolator switch.
The connecting wire is connected to the terminal block
(4) in the connector housing (9) in accordance with
markings on the terminal block, and clamp the wires
in the strain relief clamp, cf. also wiring diagram in the
connector housing.
Single phase installation will only give an output of
1.0 kW.
Circuit diagram 1 kW / 3 kW
Standard for ES 160/210/300.
Circuit diagram 6 kW
Standard for ES 500 and alternative design for ES
160/210/300.
4 4
5
6
400 V~
2-fas 3kW
230 V~
1-fas 1kW
33
2
1 L2
L1
PE
L1
N
PE
A
B
400 V~
2-phase
3kW
230 V~
1-phase
1kW
4
13
12
Läge 3 kW Läge 6 kW
14
400 V~
3-fas
12
22
32
11
21
31
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
400 V~
3-phase
3kW Position 6kW position
LEK
Adjustment of the thermostat
A setting of 60 °C (max about 80 °C) is recommended
for the best operating conditions.
Electrical installation and service must be
carried out under the supervision of a
qualified electrician.
NOTE!
The water heater must be filled with water
before the power is switched on.
NOTE!
Output selector (6 kW)
Set the output selector of the water heater to the
output required. As the immersion heater has lowest
output at 3 kW this position should be used normally.
When greater output is required, for example when
night rates apply, put the output selector in the 6 kW
position.
Immersion heater (only for 6 kW)
Electrical installation

10 ES
GB
Maintenance
Safety valve
The safety valve (23) should be inspected regularly,
about 4 times a year, to prevent clogging.
The check is made by turning the safety valves knob
anticlockwise, water should then flow through the over-
flow pipe. If this does not happen then the safety valve
is defective and must be changed.
The safety valve sometimes releases a little water after
hot water has been tapped. This discharge is caused by
the expansion of the cold water taken into the water
heater, resulting in a pressure increase, whereby the
safety valve opens.
Dealing with malfunctions
Check the installation’s fuses and the setting of the
thermostat and mixing valve.
Wait a few hours without tapping any hot water and
then check whether the temperature level has risen. If
there is still no hot water, contact the installation
engineer.
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
LEK
5
6
Electrical installation and service must be
carried out under the supervision of a
qualified electrician.
NOTE!
Maintenance
Resetting the temperature limiter
If the temperature limiter (5) tripped, the water heater
must cool for at least one hour before it can be reset.
1. Remove the plastic cover (2).
2. Press the button on the temperature limiter lightly,
max 15 N (approx. 1.5 kg).
Emptying
Turn off the power to the water heater.
Shut off the cold water inlet with valve (A).
Loosen the cover of the drain valve (8) and mount the
supplied hose connector and hose.
Turn the drain valve (8).
During draining, air must be let into the water heater by
loosening the hot water heater connection (42) or a hot
water tap. In order to ensure the complete emptying
of the water heater, the hose connection must be com-
pletely tight and the outlet must be below the lowest
point of the water heater.
When mounted in locations exposed to the risk of frost,
the water heater must be emptied whenever not in op-
eration. Freezing will result in the water heater bursting.
Max 15 N (approx. 1.5 kg) Max 40 N (approx. 4 kg)
3-phase installation
2-phase installation
3-phase installation
2-phase installation
Reconnecting sensors
Reconnection of sensors for thermostat and tempera-
ture limiter.
Service
For service, contact the installer. The serial number
(95), (14 digits) and installation date should always be
stated. Only electrical equipment supplied by NIBE AB in
Markaryd may be used.
STB TR
Limit Therm

11ES
GB
Technical specifications
Type ES 160 ES 210 ES 300 ES 500
Output (kW) 1 3 6 1 3 6 1 3 6 3 6
Time required for hea-
ting to 45°C* (h) 6,5 2,5 1,5 8,5 3,0 1,5 11,0 4,0 2,0 7,0 3,5
Time required for hea-
ting to 80°C* (h) 13,0 4,5 2,5 16,5 5,5 3,0 22,0 7,5 4,0 14,0 7,0
Fuses (A) 6 10 10 6 10 10 6 10 10 10 10
Max. operating pressure bar 10 10 10 10
Conn hw/cw (mm) 22 22 22 35
Volume (litre) 160 200 270 500
Height (mm) 980 1210 1380 1695
Depth (mm) 600 600 600 750
Weight (kg) 55 70 85 140
*Heating up times apply to inlet water temperatures of 10 °C.
Technical specifications

12 ES
GBGB

13ES
H
70 100
*
30 – 65 20 – 55
*
9
8
11
14
5
13
170
200
*
42
41
C47 B A
V. v.
K.v.
10*
D
* ES 500
Mitat ja komponenttien sijainti
Komponenttiluettelo
8 Tyhjennysventtiili
9 Kytkentätilan sisältö:
4 Liitäntärima
5 Yhdistetty termostaatti ja lämpötilanrajoitin (vain
1 kW / 3 kW)
6 Sähkövastus (vain 1 kW / 3 kW)
12 Sähkövastus (vain 6 kW)
13 Yhdistetty termostaatti ja lämpötilanrajoitin (vain
6 kW)
14 Tehovalitsin (vain 6 kW)
10 Nostorengas (ES 500)
11 Säädettävät jalat
41 Kylmävesiliitäntä
42 Lämminvesiliitäntä
47 Varoventtiili, Ø 22 mm, 9 baaria (sisältyy toimi-
tukseen)
95 Valmistenumerokilpi
A Sulkuventtiili**
B Takaiskuventtiili**
C Alipaineventtiili, ”imusuoja”**
D Sekoitusventtiili**
Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai
opasta henkilö, joka on vastuussa heidän turvallisuudestaan. Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella. Pidätämme oikeudet
rakennemuutoksiin. ©NIBE 2013.
ASENNUS- JA HOITO-OHJEET
ES
160, 210, 300, 500
Ø D
90
95
LV
KV
**Ei sisälly toimitukseen

14 ES
FI
Putkiasennus
Putkiasennukset on tehtävä voimassa olevien määräys-
ten mukaisesti.
Kaikki liitännät on varustettu puserrusliittimillä kupari-
tai muoviputkille. Käytettäessä muoviputkea tai hehku-
tettua kupariputkea niissä pitää käyttää tukiholkkeja.
Varoventtiilistä johdetaan ylivuotoputki viemäriin.
Ylivuotoputken läpimitan pitää olla sama kuin varo-
venttiilin (Ø 22 mm). Ylivuotoputken pitää kaataa koko
matkaltaan vesipussien välttämiseksi. Ylivuotoputki pitää
suojata jäätymiseltä. Ylivuotoputken pää pitää jättää
näkyville.
Kylmävesiliitäntään on asennettava seuraavat:
A Sulkuventtiili
B Takaiskuventtiili
47 Varoventtiili (toimitetaan laitteen mukana)
C Alipaineventtiili, ”imusuoja”
D Sekoitusventtiili
Asennus
Asenna peiteruuvit ennen putkiasennuksia.
HUOM!
Putkiasennus
Kuparivuorattu ES-vedenlämmitin on asennettava
pystyasentoon. Sen asento säädetään säätöjaloilla (11).
Asennuksen yhteydessä on varmistettava, että kytken-
tätilan edessä on riittävästi tilaa termostaatin tai sähkö-
vastuksen irrotusta varten (noin 400 mm).
Asennus
Eristeen irrotus
(Koskee vain ES 500)
ES 500 -varaajan eriste voidaan irrottaa helpottamaan
käsittelyä ahtaissa tiloissa (varaajan halkaisija ilman eris-
tettä on Ø 650 mm).
• Ota pois kytkentälevyn suojus ja kytkentälevy.
• Irrota kaikki kiinnityskiskon ruuvit molemmista eris-
tepuolikkaista.
• Irrota tyhjennysventtiili.
• Nosta yläkansi pois.
• Vedä eristepuolikkaat suoraan irti.
Asennus tapahtuu päinvastaisessa järjestyksessä. Jos
ruuveja on vaikea saada tarttumaan vanhoihin reikiin,
kiskot voidaan kääntää ylösalaisin, jolloin ruuvit tulevat
eri kohtiin eristepuolikkaisiin.
Asenna lopuksi kaikki mukana toimitetut peitelevyt pai-
namalla ne liitäntöjen päälle.
Kun lämminvesivaraaja on
paikallaan, irrota yläpään nos-
tovarusteet ja asenna mukana
toimitettu tulppa nostosilmu-
kan (10) reikään.
Ellei lämminvesivaraajaa varusteta sekoitusventtiilillä, ter-
mostaatti pitää säätää niin, että käyttöveden lämpötila
on korkeintaan 65°C. Korkeampaa lämpötilaa haluttaes-
sa pitää noudattaa asiaa koskevia määräyksiä.

15ES
FI
3 kW 6 kW
Pois
noin 60 °C
Sähköasennus
Vedenlämmitin asennetaan kaikkinapaiseen pääkytki-
meen.
Kytkentäkaapeli kytketään kytkentätilan (9) liitinrimaan
(4) riman merkinnän mukaan ja varustetaan vedonpois-
tajalla, katso myös kytkentätilan kytkentäkaavio.
1-vaiheasennuksessa saadaan käyttöön vain 1,0 kW
teho.
Sähkökytkentäkaavio, 1 kW / 3 kW
ES 160/210/300-asennus.
Kytkentäkaavio 6 kW
ES 500-asennus ja vaihtoehtoinen ES 160/210/300
-asennus
4 4
5
6
400 V~
2-fas 3kW
230 V~
1-fas 1kW
33
2
1 L2
L1
PE
L1
N
PE
A
B
400 V~
2-vaiheinen
3 kW
230 V~
1-vaihe
1 kW
4
13
12
Läge 3 kW Läge 6 kW
14
400 V~
3-fas
12
22
32
11
21
31
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
400 V~
3-vaiheinen
Tila 3 kW Tila 6 kW
LEK
Termostaatin säätö
Suositeltava asetus on 60 °C (maksimiasetus on noin
80 °C).
Sähköasennukset ja mahdolliset huollot
saa tehdä vain valtuutetun sähköasentajan
valvonnassa.
HUOM!
Vedenlämmitin on täytettävä vedellä
ennen jännitteensyötön kytkemistä.
HUOM!
Tehovalitsin (6 kW)
Vedenlämmittimen tehoa säädetään tehovalitsimen
avulla. Koska sähkövastuksen pintateho on pienin tehol-
la 3 kW, tämä teho on valittava ensisijaisesti. Jos haluta-
an suurempaa tehoa esimerkiksi yösähköä käytettäessä,
aseta tehovalitsin asentoon 6 kW.
Sähkövastus (vain 6 kW)
Sähköasennus

16 ES
FI
Kunnossapito ja hoito
Varoventtiili
Tarkasta varoventtiili (23) säännöllisesti, noin 4 kertaa
vuodessa, tukkeutumisen välttämiseksi. Tarkasta toimin-
ta kiertämällä varoventtiilin säätöpyörää vastapäivään.
Ylivuotoputkesta pitää valua vettä. Ellei vettä valu, varo-
venttiili on viallinen ja se pitää vaihtaa.
Varoventtiilistä valuu joskus hieman vettä kuumaa vettä
laskettaessa. Tämä johtuu siitä, että vedenlämmitti-
meen täytetty kylmä vesi laajenee lämmetessään, jolloin
vedenlämmittimen sisäinen paine kasvaa ja varoventtiili
aukeaa.
Huolto
Jos laite kaipaa huoltoa, ota yhteys asentajaan. Ilmoita
aina valmistenumero (95) (14 merkkiä) ja asennuspäivä.
Laitteessa saa käyttää vain Haato:n toimittamia sähkö-
varusteita.
Toimenpiteet käyttöhäiriöiden yhteydessä
Tarkasta laitteiston varokkeet sekä termostaatin ja sekoi-
tusventtiilin asetukset.
Odota muutamia tunteja laskematta lämmintä vettä ja
tarkasta sen jälkeen, onko käyttöveden lämpötila nous-
sut. Ellei käyttövesi vieläkään lämpene, ota yhteys asen-
tajaan.
Lämpötilarajoittimen palautus
Jos lämpötilanrajoitin (5) on lauennut, varaajan on jääh-
dyttävä vähintään tunnin ajan, ennen kuin rajoittimen
saa palauttaa.
1. Poista muovikansi (2).
2. Paina lämpötilanrajoittimen painiketta kevyesti.
3-vaiheasennus
STB TR
Rajoitin Termostaatti
2-vaiheasennus
Anturien uudelleenasennus
Termostaatin ja lämpötilanrajoittimen anturin uudel-
leenasennus.
3-vaiheasennus
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
2-vaiheasennus
LEK
Maks. 15 N (n. 1,5 kg) Maks. 40 N (n. 4 kg)
5
6
Sähköasennukset ja mahdolliset huollot
saa tehdä vain valtuutetun sähköasentajan
valvonnassa.
HUOM!
Kunnossapito ja hoito
Tyhjennys
Katkaise lämminvesivaraajan jännitteensyöttö.
Sulje tulovesiventtiili (A).
Irrota tyhjennysventtiilin kansi (8) ja asenna letkuliitin ja
letku.
Avaa tyhjennysventtiili (8).
Tyhjennyksen aikana varaajaan pitää päästää ilmaa avaa-
malla käyttövesiliitäntä (42) tai kuumavesihana. Jotta
lämminvesivaraaja tyhjenisi täysin, letkuliittimen pitää
olla täysin tiivis ja letkun pään pitää olla varaajan ala-
puolella.
Jos lämminvesivaraaja asennetaan tilaan, jossa se voi
jäätyä, se pitää tyhjentää silloin, kun se ei ole käytössä.
Jäätyminen voi aiheuttaa varaajan räjähtämisen.

17ES
FIFI
Tekniset tiedot
Tyyppi ES 160 ES 210 ES 300 ES 500
Teho (kW) 1 3 6 1 3 6 1 3 6 3 6
Lämpiämisaika lämpö-
tilaan 45 °C* (h) 6,5 2,5 1,5 8,5 3,0 1,5 11,0 4,0 2,0 7,0 3,5
Lämpiämisaika lämpö-
tilaan 80 °C* (h) 13,0 4,5 2,5 16,5 5,5 3,0 22,0 7,5 4,0 14,0 7,0
Tarvittava varoke (A) 6 10 10 6 10 10 6 10 10 10 10
Varaajan maksimityö-
paine bar 10 10 10 10
Liitäntä (KV/LV) (mm) 22 22 22 35
Tilavuus (litraa) 160 200 270 500
Korkeus (mm) 980 1210 1380 1695
Syvyys (mm) 600 600 600 750
Paino (kg) 55 70 85 140
*Lämpiämisaika perustuu tulevan kylmän veden lämpötilaan 10 °C.
Tekniset tiedot

18 ES
NL
