Niceboy ION ORBIS Motion sensor User manual

1
ORBIS Motion sensor
User Manual / Smart Sensor

2
CZ
POPIS PRODUKTU
Niceboy ION ORBIS Motion sensor detekuje pohyb člověka
pomocí pasivního infračerveného záření. Senzor lze využít
také pro spouštění další chytré elektroniky apro automati-
zaci vaší domácnosti, například automatické zapnutí světel
vpřípadě zjištění aktivity. Zařízení využívá protokol Zigbee,
který spotřebovává málo energie, ale pro připojení ksíti vy-
žaduje Niceboy ION ORBIS Bridge. Kinstalaci není potřeba
žádné nářadí, stačí jej jednoduše nalepit.
1. Tlačítko Reset
2. Kontrolka
1
2

3
RYCHLÉ NASTAVENÍ
1. Před aktivací příslušenství se ujistěte, že máte staže-
nou aplikaci Niceboy ION anainstalovaný Niceboy ION
ORBIS Bridge.
2. Vložte baterii do senzoru (typ CR2). Poté podržte
resetovací tlačítko po dobu 5 sekund, dokud nezačne
kontrolka rychle blikat.
3. Existují dva způsoby, jak přidat zařízení
a. Otevřete aplikaci Niceboy ION, klepněte na „Můj
domov“ apoté otevřete ORBIS Bridge. Klikněte na
„Seznam zařízení Zigbee“, apoté na „ Přidat nové
zařízení“. Aplikace začne vyhledávat zařízení vokolí.
Jakmile je zařízení nalezeno, zobrazí se na obrazovce.
Klikněte na zařízení apřidejte ho do vaší aplikace.
b. Otevřete aplikaci Niceboy ION apoté klepnutím na „+“
vpravém horním rohu vstoupíte na stránku ručního
přidání zařízení. Vyberte „Senzory“, poté klepněte
na „Meteo sensor“ avyberte bránu Zigbee (ORBIS
Bridge). Aplikace vás vyzve, abyste vložili baterie,
resetovali zařízení azkontrolovali, zda kontrolka rychle
bliká (krok 2). Po potvrzení aplikace začne hledat nové

4
zařízení. Jakmile je zařízení nalezeno, stačí ho přidat
do aplikace.
4. Nové zařízení bude viditelné vrozhraní produktu
ORBIS Bridge ataké na stránce „Můj domov“.

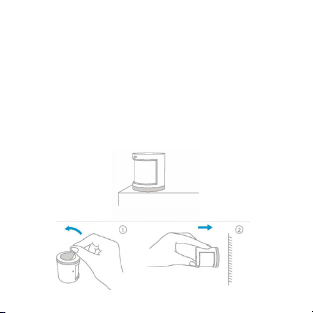

INSTALACE
1. Možnost 1: Položte zařízení na místo, které potřebuje-
te monitorovat.
2. Možnost 2: Odstraňte ochrannou fólii (nálepka je
vkrabici) analepte ji na požadované místo.

5

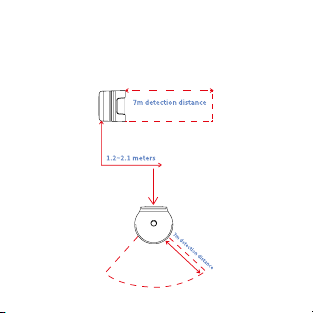

3. Instalační výška by měla být 1,2-2,1 metru. Rozsah
detekce je 150 stupňů. Jestliže je výška instalace nižší
než 1,2 m, oblast detekce se zmenší; pokud je vyšší
než 2,1 m, oblast detekce může mít slepá místa.

6
VAROVÁNÍ
• Tento výrobek není hračka. Nenechávejte zařízení
volně vdosahu dětí.
• Tento výrobek je určen pouze pro použití vkrytém
prostředí domácnosti. Nepoužívejte jej vprostředí,
které má vyšší/nižší teploty než je provozní teplota.
• Na výrobek nelijte vodu ani jiné tekutiny.
• Neumisťujte tento výrobek do blízkosti tepelného
zdroje. Neumisťujte jej do uzavřených prostorů, pokud
není zajištěno běžné větrání.
• Veškeré opravy by měl provádět autorizovaný odbor-
ník. Nepokoušejte se tento výrobek opravovat sami.
• Tento výrobek je vhodný pouze pro zvýšení pohodlí.
Nemělo by být používáno jako primární zabezpečovací
zařízení pro domácnost, budovu, sklad nebo jakákoliv
jiná místa.
• Pokud uživatel neuposlechne nařízení dané výrobcem,
výrobce nenese odpovědnost za případné škody.

7
UPOZORNĚNÍ
• Nebezpečí výbuchu při výměně baterie za nesprávný
typ.
• Použité baterie zlikvidujte podle instrukcí udávaných
na obalu výrobce.
• Nepožívejte baterii, hrozí nebezpečí popálení chemic-
kými látkami.
• Tento výrobek obsahuje lithiovou / knoíkovou baterii.
Požití lithiové / knoíkové baterie může již za 2 hodiny
způsobit těžké vnitřní popáleniny amůže vést až ke
smrti.
• Nové apoužité baterie uchovávejte mimo dosah dětí.
• Pokud se domníváte, že mohlo dojít ke spolknutí bate-
rií nebo jejich umístění do jakékoliv části těla, okamžitě
vyhledejte lékařskou pomoc.
• Vhození baterie do ohně či horkovzdušné trouby nebo
mechanické rozdrcení či rozřezání baterie může vést
kvýbuchu.
• Ponechání baterie vprostředí sextrémně vysokou
teplotou může způsobit výbuch nebo únik hořlavé
kapaliny.
• Akumulátor vystavený extrémně nízkému tlaku vzdu-

8
chu může mít za následek výbuch nebo únik hořlavé
kapaliny.
• Nesprávná manipulace (dlouhodobé nabíjení, zkrat,
rozbití jiným předmětem atd.) může mít za následek
požár, přehřátí nebo únik nebezpečných látek zbate-
rie.
• Na baterii či akumulátor, které mohou být součástí
produktu, se vztahuje doba životnosti vdélce šesti
měsíců, protože se jedná ospotřební materiál.

9
SPECIFIKACE
Model: ORBIS Motion sensor
Rozměry: 43 x 38 x 36 mm
Bezdrátový protokol: Zigbee
Baterie: BATERII: CR2
Maximální detekční vzdálenost: 7 m
Maximální detekční úhel: 150°
Provozní teplota: -10° - +50°C (14° - 122°F )
Provozní vlhkost: 0 - 95% RV, bez konden-
zace vlhkosti
Maximální vysílací výkon (Zigbee): 9,99 dBm
Pracovní frekvence: 2400 MHz - 2483,5 MHz
Seznam balení: Snímač pohybu, samo-
lepka 3M, příručka
Společnost RTB Media s.r.o. tímto prohlašuje, že typ
rádiového zařízení ORBIS Motion sensor je vsouladu
se směrnicemi 2014/53/EU, 2014/30/EU, 2014/35/
EU a2011/65/EU. Úplný obsah EU prohlášení oshodě
je kdispozici na následujících webových stránkách:
https://niceboy.eu/cs/podpora/prohlaseni-o-shode-
mM38CtmYvX693lHvvu4CWpk3vJGrvnC

10
INFORMACE PRO UŽIVATELE K LIKVIDACI ELEKTRIC-
KÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ (DOMÁCNOSTI)
Tento symbol umístěný na výrobku nebo vpůvodní
dokumentaci výrobku znamená, že použité elektrické
nebo elektronické výrobky se nesmí likvidovat spo-
lečně skomunálním odpadem. Chcete-li tyto výrobky
správně zlikvidovat, odneste je na určené sběrné místo, kde
budou přijaty zdarma. Tímto způsobem likvidace výrobku
pomáháte chránit vzácné přírodní zdroje apomáháte
předcházet případným negativním dopadům na životní
prostředí alidské zdraví, které by mohly být důsledkem
nesprávné likvidace odpadu. Podrobnější informace vám
poskytne místní úřad nebo nejbližší sběrné místo. Podle
vnitrostátních předpisů mohou být také uděleny pokuty
každému, kdo se tohoto druhu odpadu zbaví nesprávně.
Informace pro uživatele týkající se likvidace elektrických
aelektronických zařízení.
(Obchodní aremní použití)
Pro správnou likvidaci elektrických aelektronických zařízení
pro obchodní aremní použití se obraťte na výrobce nebo

11
dovozce výrobku. Poskytnou vám informace ovšech způ-
sobech likvidace apodle data uvedeného na elektrickém
nebo elektronickém zařízení na trhu vám sdělí, kdo je
odpovědný za nancování likvidace tohoto elektrického
nebo elektronického zařízení. Informace týkající se postupů
likvidace vjiných zemích mimo EU. Výše uvedený symbol
platí pouze pro země Evropské unie. Pro správnou likvidaci
elektrických aelektronických zařízení si vyžádejte příslušné
informace od místních úřadů nebo prodejce zařízení.
V případě rádiového zařízení, které záměrně vysílá rádiové
vlny, jsou součástí návodu a bezpečnostních informací in-
formace o všech kmitočtových pásmech, ve kterých rádiové
zařízení pracuje, a maximálním radiofrekvenčním výkonu
vysílaném v kmitočtovém pásmu, ve kterém je rádiové
zařízení provozováno.

12
SK
POPIS PRODUKTU
Niceboy ION ORBIS Motion sensor detekuje pohyb človeka
pomocou pasívneho infračerveného žiarenia. Senzor je
možné využiť aj pre spúšťanie ďalšej chytrej elektroniky
apre automatizáciu vašej domácnosti, napríklad automa-
tické zapnutie svetiel vprípade zistenia aktivity. Zariadenie
využíva protokol Zigbee, ktorý spotrebováva málo energie,
ale pre pripojenie ksieti vyžaduje Niceboy ION ORBIS
Bridge. Na inštaláciu nie je potrebné žiadne náradie, stačí
ho jednoducho nalepiť.
1. Tlačidlo Reset
2. Kontrolka
1
2

13
RÝCHLE NASTAVENIE
1. Pred aktiváciou príslušenstva sa uistite, že máte stia-
hnutú aplikáciu Niceboy ION anainštalovaný Niceboy
ION ORBIS Bridge.
2. Vložte batériu do senzora (typ CR2). Potom podržte
resetovacie tlačidlo po dobu 5 sekúnd, kým nezačne
kontrolka rýchlo blikať.
3. Existujú dva spôsoby, ako pridať zariadenie
a. Otvorte aplikáciu Niceboy ION, kliknite na „Môj domov“
apotom otvorte ORBIS Bridge. Kliknite na „Zoznam
zariadenia Zigbee“, apotom na „ Pridať nové zariade-
nie“. Aplikácia začne vyhľadávať zariadenie vokolí. Po
nájdení zariadenia sa zobrazí na obrazovke. Kliknite na
zariadenie apridajte ho do vašej aplikácie.
b. Otvorte aplikáciu Niceboy ION apotom kliknutím
na „+“ vpravom hornom rohu vstúpite na stránku
ručného pridania zariadenia. Vyberte „Senzory“,
potom kliknite na „Meteo sensor“ avyberte bránu
Zigbee (ORBIS Bridge). Aplikácia vás vyzve, aby ste
vložili batérie, resetovali zariadenie askontrolovali, či
kontrolka rýchlo bliká (krok 2). Po potvrdení aplikácie

14
začne hľadať nové zariadenie. Akonáhle je zariadenie
nájdené, stačí ho pridať do aplikácie.
4. Nové zariadenie bude viditeľné vrozhraní produktu
ORBIS Bridge atiež na stránke „Môj domov“.
INŠTALÁCIA
1. Možnosť 1: Položte zariadenie na miesto, ktoré potrebu-
jete monitorovať.
2. Možnosť 2: Odstráňte ochrannú fóliu (nálepka je vkrabi-
ci) analepte ju na požadované miesto.

15
3. Inštalačná výška by mala byť 1,2-2,1 metra. Rozsah
detekcie je 150 stupňov. Ak je výška inštalácie nižšia
ako 1,2 m, oblasť detekcie sa zmenší; ak je vyššia ako
2,1 m, oblasť detekcie môže mať slepé miesta.

16
VAROVANIE
• Tento výrobok nie je hračka. Nenechávajte zariadenie
voľne vdosahu detí.
• Tento výrobok je určený iba na použitie vkrytom pro-
stredí domácnosti. Nepoužívajte ho vprostredí, ktoré
má vyššie/nižšie teploty ako je prevádzková teplota.
• Na výrobok nelejte vodu ani iné tekutiny.
• Neumiestňujte tento výrobok do blízkosti tepelného
zdroja. Neumiestňujte ho do uzavretých priestorov,
pokiaľ nie je zaistené bežné vetranie.
• Všetky opravy by mal vykonávať autorizovaný odbor-
ník. Nepokúšajte sa tento výrobok opravovať sami.
• Tento výrobok je vhodný iba na zvýšenie pohodlia.
Nemalo by byť používané ako primárne zabezpečo-
vacie zariadenie pre domácnosť, budovu, sklad alebo
akékoľvek iné miesta.
• Pokiaľ užívateľ neuposlúchne nariadenie dané vý-
robcom, výrobca nenesie zodpovednosť za prípadné
škody.

17
UPOZORNENIE
• Nebezpečenstvo výbuchu pri výmene batérie za
nesprávny typ.
• Použité batérie zlikvidujte podľa inštrukcií udávaných
na obale výrobcu.
• Nepoužívajte batériu, hrozí nebezpečenstvo popálenia
chemickými látkami.
• Tento výrobok obsahuje lítiovú / gombíkovú batériu.
Požitie lítiovej/gombíkovej batérie môže už za 2 hodiny
spôsobiť ťažké vnútorné popáleniny amôže viesť až
ksmrti.
• Nové apoužité batérie uchovávajte mimo dosahu detí.
• Ak sa domnievate, že mohlo dôjsť kprehltnutiu batérií
alebo ich umiestneniu do akejkoľvek časti tela, okamži-
te vyhľadajte lekársku pomoc.
• Vhodenie batérie do ohňa či teplovzdušnej rúry alebo
mechanické rozdrvenie či rozrezanie batérie môže
viesť kvýbuchu.
• Ponechanie batérie vprostredí sextrémne vysokou
teplotou môže spôsobiť výbuch alebo únik horľavej
kvapaliny.
• Akumulátor vystavený extrémne nízkemu tlaku vzdu-

18
chu môže mať za následok výbuch alebo únik horľavej
kvapaliny.
• Nesprávna manipulácia (dlhodobé nabíjanie, skrat,
rozbitie iným predmetom atď.) môže mať za následok
požiar, prehriatie alebo únik nebezpečných látok
zbatérie.
• Na batériu či akumulátor, ktoré môžu byť súčasťou
produktu, sa vzťahuje doba životnosti vdĺžke šiestich
mesiacov, pretože sa jedná ospotrebný materiál.

19
ŠPECIFIKÁCIE
Model: ORBIS Motion sensor
Rozmery: 43 x 38 x 36 mm
Bezdrôtový protokol: Zigbee
Batéria: CR2
Maximálna detekčná vzdialenosť: 7 m
Maximálny detekčný uhol: 150°
Prevádzková teplota: -10° - +50°C (14° - 122°F )
Prevádzková vlhkosť: 0 - 95% RV, bez kondenzá-
cie vlhkosti
Maximálny vysielací výkon (Zigbee): 9,99 dBm
Pracovná frekvencia: 2400 MHz - 2483,5 MHz
Zoznam balení: Snímač pohybu, samolep-
ka 3M, příručka
Spoločnosť RTB Media s.r.o. týmto vyhlasuje, že typ
rádiového zariadenia ORBIS Motion sensor je vsúlade
so smernicami 2014/53/EÚ, 2014/30/EÚ, 2014/35/
EÚ a2011/65/EÚ. Úplný obsah vyhlásenia ozhode EÚ
je kdispozícii na nasledujúcich webových stránkach:
https://niceboy.eu/sk/podpora/prohlaseni-o-shode-
mM38CtmYvX693lHvvu4CWpk3vJGrvnC

20
INFORMÁCIE PRE POUŽÍVATEĽOV KLIKVIDÁCII
ELEKTRICKÝCH AELEKTRONICKÝCH ZARIADENÍ
(DOMÁCNOSTI)
Uvedený symbol na výrobku alebo vsprievodnej
dokumentácii znamená, že použité elektrické alebo
elektronické výrobky sa nesmú likvidovať spolu
skomunálnym odpadom. Scieľom správnej likvidácie
výrobku ho odovzdajte na určených zberných miestach,
kde ho prijmú zadarmo. Správnou likvidáciou tohto produk-
tu pomôžete zachovať cenné prírodné zdroje aprispievate
kprevencii potenciálnych negatívnych dopadov na životné
prostredie aľudské zdravie, čo by mohli byť dôsledky
nesprávnej likvidácie odpadov. Ďalšie podrobnosti si
vyžiadajte od miestneho úradu alebo najbližšieho zberného
miesta. Pri nesprávnej likvidácii tohto druhu odpadu sa
môžu vsúlade snárodnými predpismi udeliť pokuty.
Informácie pre používateľov klikvidácii elektrických aelek-
tronických zariadení.
