Nikon Af-s nikkor 300mm f/4e pf ed vr User manual

Before using this product, please carefully read both these instructions and

the camera manual.

Note: When mounted on a DX-format digital single-lens reﬂex camera such

as the D7100 or D5500, this lens has an angle of view of 5°20and a focal

length equivalent to 450 mm (35 mm format).

For Your Safety

WARNINGS

• Donotdisassembleormodify. In the event of malfunction, the product should

be repaired only by a qualiﬁed technician. Should the product break open

as the result of a fall or other accident, avoid touching exposed parts. Fail-

ure to observe these precautions could result in electric shock or other

injury.

• Turn the camera o immediately in the event of malfunction. Should you notice

smoke or an unusual smell coming from the equipment, immediately unplug

the AC adapter and remove the camera battery, taking care to avoid burns.

Continued operation could result in ﬁre or injury. After removing the battery,

take the equipment to a Nikon-authorized service center for inspection.

• Keep dry. Do not expose the product to water or handle with wet hands.

Failure to observe this precaution could result in ﬁre or electric shock.

• Do not use in the presence of ammable gas. Operating the equipment at ﬁlling

stations or in the presence of propane or other ﬂammable gas or dust

could result in explosion or ﬁre.

• Do not look at the sun through the lens or the camera viewnder. Viewing the sun

or other bright light source through the lens or viewﬁnder could cause

permanent visual impairment.

CAUTIONS

• Keep out of reach of children. Failure to observe this precaution could result in

injury or product malfunction.

• Do not focus sunlight through the lens. Sunlight focused through the lens

could cause ﬁre. When shooting backlit subjects keep the sun well out of

the frame; if the lens will not be used for an extended period, replace the

lens caps and store out of direct sunlight.

• Do not overheat. Do not leave the product in locations exposed to extreme-

ly high temperatures, such as in an enclosed vehicle in direct sunlight,

or wrap the product in a towel or handkerchief or otherwise cover the

product while it is in use. Failure to observe these precautions could result

in ﬁre or product malfunction.

■

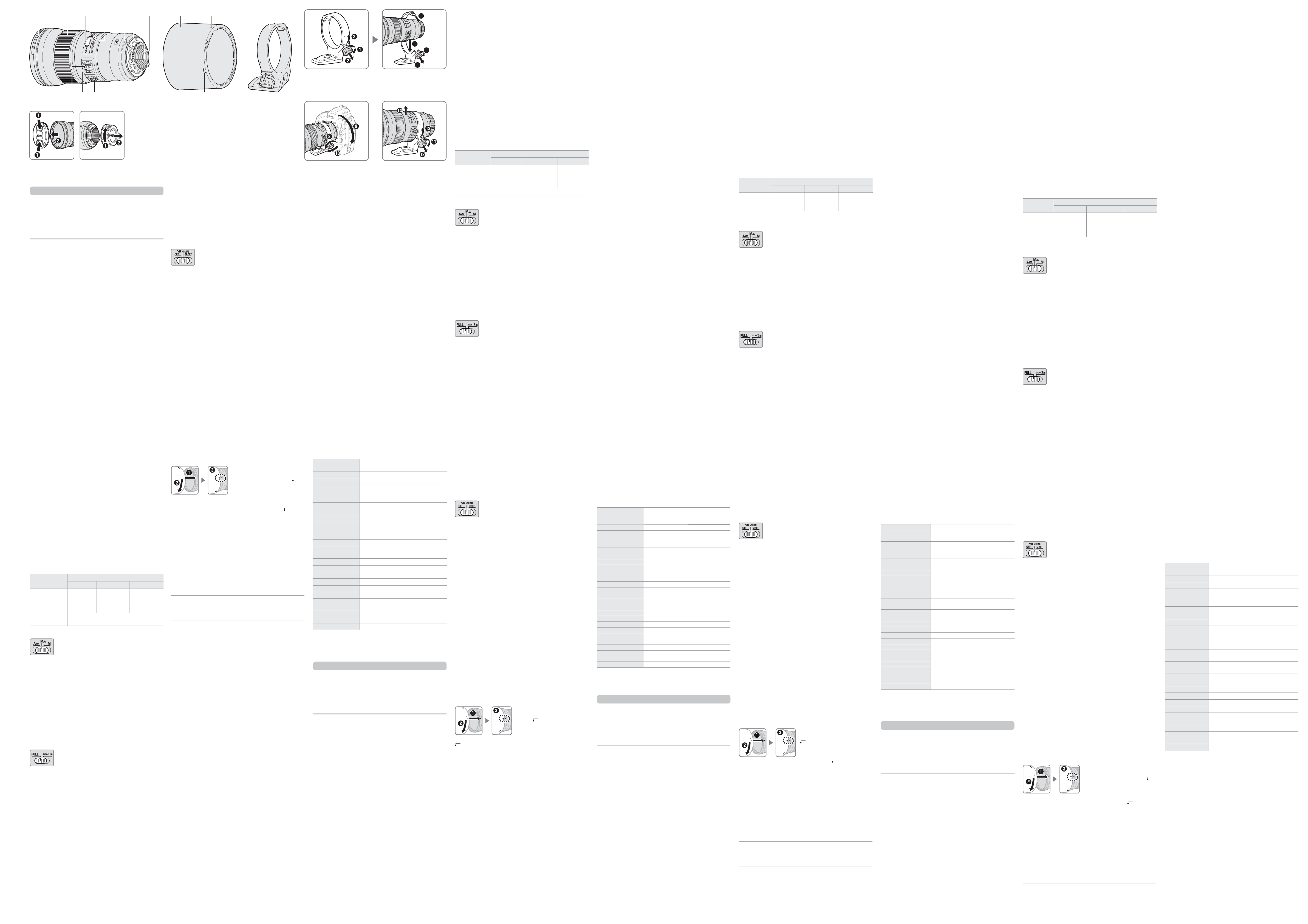

Parts of the Lens

(Figure 1)

qLens hood mounting mark

wFocus ring

eFocus distance indicator

rFocus distance mark

tLens rotation index

yLens mounting mark

uRubber lens-mount gasket

iCPU contacts

oFocus-mode switch

!0Focus limit switch

!1Vibration reduction switch

!2Lens hood

!3Lens hood lock mark

!4Lens hood alignment mark

!5Position indices (90°)*

Tripod collar ring*

Tripod collar ring attachment knob*

* Optional.

■

Compatibility

This lens can be used with D4-series, D3-series, Df, D810, D800-series, D750,

D700, D610, D600, D300-series, D7100, D7000, D5500, D5300, D5200, D5100,

D5000, D3300, D3200, and D3100 cameras. For up-to-date information on com-

patible cameras, see our latest catalogs or visit the Nikon website for your area.

■

Focus

Supported focus modes are shown in the following table (for information

on camera focus modes, see the camera manual).

Camera

focusmode

Lens focus mode

A/M

M/A

Autofocus with

manual override

(AF priority)

Autofocus with

manual override

(manual priority)

Manual focus

with electronic

rangeﬁnder

MF Manual focus with electronic rangeﬁnder

M/A and A/M Modes

• M/A: Autofocus can be over-ridden by rotating the lens

focus ring.

• A/M: As above, except that the focus ring must be rotated

farther before autofocus is over-ridden, preventing acci-

dental changes to focus caused by unintended operation

of the focus ring.

z Slide the lens focus-mode switch to A/M or M/A.

xFocus.

If desired, autofocus can be over-ridden by rotating the lens

focus ring while the shutter-release button is pressed halfway

(or, if the camera is equipped with an AF-ON button, while the

AF-ON button is pressed). To refocus using autofocus, press the

shutter-release button halfway or press the AF-ON button again.

The Focus Limit Switch

This switch determines the focus distance limits for autofocus.

• FULL: Select this option to use the entire focus range.

• ∞–3 m: If your subject will always be at distance of at least

3 m (9.9 ft), select this option for faster focusing.

■

Depth of Field

If the camera oﬀers depth-of-ﬁeld preview (stop down), depth of ﬁeld can be

previewed in the viewﬁnder.

Note: Note that the focus distance indicator is intended only as a guide and may

not accurately show the distance to the subject and may, due to depth of ﬁeld or

other factors, not show ∞ when the camera is focused on a distant object.

■

Aperture

Aperture is adjusted using camera controls. The frame rate may drop at

some apertures.

■

Built-in Flash Units

When using the built-in ﬂash on cameras equipped with a built-in ﬂash

unit, remove the lens hood to prevent vignetting (shadows created where

the end of the lens obscures the built-in ﬂash).

■

Vibration Reduction (VR)

Vibration reduction (VR) reduces blur caused by camera shake, allowing

shutter speeds up to 4.5 stops slower than would otherwise be the case,

increasing the range of shutter speeds available.The eﬀects ofVR on shutter

speed are measured in NORMAL mode according to Camera and Imaging

Products Association (CIPA) standards; FX-format lenses are measured us-

ing FX-format digital cameras, DX-format lenses using DX-format cameras.

Zoom lenses are measured at maximum zoom.

Using the Vibration Reduction Switch

• Select OFF to turn vibration reduction oﬀ.

• Select NORMAL for enhanced vibration reduction when pho-

tographing stationary subjects. Vibration reduction takes

eﬀect when the shutter-release button is pressed halfway.

• Select SPORT when photographing athletes and other sub-

jects that are moving rapidly and unpredictably. Vibration

reduction takes eﬀect when the shutter-release button is

pressed halfway.

Using Vibration Reduction: Notes

• When using vibration reduction, press the shutter-release button halfway

and wait for the image in the viewﬁnder to stabilize before pressing the

shutter-release button the rest of the way down.

• When vibration reduction is active, the image in the viewﬁnder may be

blurred after the shutter is released. This does not indicate a malfunction.

• SPORT is recommended for panning shots, although NORMALis also supported.

• In NORMAL and SPORT modes, vibration reduction applies only to motion

that is not part of a pan (if the camera is panned horizontally, for example,

vibration reduction will be applied only to vertical shake).

• Do not turn the camera oﬀ or remove the lens while vibration reduction is

in eﬀect. If power to the lens is cut while vibration reduction is on, the lens

may rattle when shaken. This is not a malfunction, and can be corrected

by reattaching the lens and turning the camera on.

• If the camera is equipped with a built-in ﬂash, vibration reduction will be

disabled while the ﬂash charges.

• NORMAL and SPORT vibration reduction can reduce blur when the camera

is mounted on a tripod. OFF may however produce better results in some

cases depending on the type of tripod and on shooting conditions.

• NORMAL and SPORT are recommended if the camera is mounted on a monopod.

■

The Lens Hood

The lens hoods protect the lens and block stray light that would otherwise

cause ﬂare or ghosting.

Attaching the Hood

Align the lens hood mounting mark (●)

with the lens hood alignment mark ( )

and then rotate the hood (w) until the

●mark is aligned with the lens hood

lock mark (—).

When attaching or removing the hood, hold it near the symbol on its

base and avoid gripping it too tightly. Vignetting may occur if the hood is

not correctly attached.

The hood can be reversed and mounted on the lens when not in use. When

the hood is reversed, it can be attached and removed by rotating it while

holding it near the lock mark (—).

■

The Optional RT-1 Tripod Collar Ring

Loosen the tripod collar ring attachment knob to rotate the camera to the

desired position and orient the display horizontally or vertically. Note that

your hand may come into contact with the tripod if you rotate the camera

while holding it by the handgrip. Depending on how the camera or tripod

is attached, camera shake may be reduced by attaching the tripod to the

camera tripod socket.

ACAUTION

Fully tighten the tripod collar ring attachment knob when attaching tripod

collar ring. Failure to observe this precaution could result in the tripod col-

lar ring becoming detached from the lens, causing injury.

Attaching the Tripod Collar Ring

(Figure 2)

zLoosen the tripod collar ring attachment knob (q).

xOpen the ring.

Pull the attachment knob toward you (w) and open the ring

(e).

cPlace the lens in the ring (r).

vClose the ring.

Pull the attachment knob toward you (t) and close the ring (y).

Do not use excessive force, as your hand could be caught in the ring.

bTighten the attachment knob (u).

Positioning the Camera

(Figure 3)

Loosen the attachment knob (i), adjust the position indices

to the desired vertical or horizontal orientation (o), and then

tighten the attachment knob (!0).

Removing the Tripod Collar Ring

(Figure 4)

zLoosen the attachment knob (!1).

xRemove the ring.

Pulling the attachment knob toward you (!2), open (!3) and

remove the lens (!4).

■

Lens Care

• The lens returns to maximum aperture when removed from the camera.

To protect the interior of the lens, store it out of direct sunlight or replace

the lens caps.

• Do not pick up or hold the lens or camera using only the lens hood.

• Keep the CPU contacts clean.

• Should the rubber lens-mount gasket be damaged, cease use immedi-

ately and take the lens to a Nikon-authorized service center for repair.

• Use a blower to remove dust and lint from the lens surfaces.

• The ﬂuorine-coated front element can be cleaned simply by wiping it

with a dry cloth. Fingerprints and other stains can be removed using a

soft, clean cotton cloth or lens cleaning tissue; clean from the center out-

wards using a circular motion, taking care not to leave smears or touch the

glass surface with your ﬁngers. To remove stubborn stains, wipe gently

using a soft cloth dampened with a small amount of distilled water, etha-

nol, or lens cleaner. Drop-shaped stains on the water- and oil-repellent

ﬂuorine-coated element can be removed with a dry cloth.

• To remove smudges and ﬁngerprints from the rear lens element (the ele-

ment at the mount end of the lens), apply a small amount of ethanol or

lens cleaner to a soft, clean cotton cloth or lens-cleaning tissue and clean

from the center outwards using a circular motion, taking care not to leave

smears or touch the glass with your ﬁngers.

• Never use organic solvents such as paint thinner or benzene to clean the lens.

• The lens hood or NC ﬁlters can be used to protect the front lens element.

• Attach the front and rear caps before placing the lens in its ﬂexible pouch.

• If the lens will not be used for an extended period, store it in a cool, dry

location to prevent mold and rust. Do not store in direct sunlight or with

naphtha or camphor moth balls.

• Keep the lens dry. Rusting of the internal mechanism can cause irrepa-

rable damage.

• Leaving the lens in extremely hot locations could damage or warp parts

made from reinforced plastic.

English

Deutsch

Bitte lesen Sie sorgfältig diese Anleitung und das Kamerahandbuch, bevor Sie

dieses Produkt verwenden.

Hinweis: Wenn dieses Objektiv an einer digitalen Spiegelreﬂexkamera mit

Bildsensor im DX-Format montiert ist (wie zum Beispiel einer D7100 oder

D5500), dann bietet es einen Bildwinkel von 5° 20, was beim Kleinbildformat

der Brennweite 450 mm entspricht.

Für Ihre Sicherheit

WARNHINWEISE

• Nicht auseinanderbauen oder modizieren. Im Falle einer Fehlfunktion sollte das

Produkt ausschließlich von einem qualiﬁzierten Fachmann repariert werden.

Sollte die Ausrüstung nach Herunterfallen oder wegen anderer Einwirkungen

aufbrechen, vermeiden Sie das Berühren von freigelegten Teilen. Das

Missachten dieser Vorsichtsmaßnahmen kann einen Stromschlag oder andere

Verletzungen verursachen.

• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch

oder einen ungewöhnlichen Geruch aus Ihrer Ausrüstung wahrnehmen,

trennen Sie sofort den Netzadapter vom Netz bzw. entfernen Sie den Kamera-

Akku. Geben Sie dabei acht, dass Sie sich nicht verbrennen. Der fortgesetzte

Betrieb könnte zu einem Brand oder zu Verletzungen führen. Bringen Sie nach

Entnahme des Akkus die Ausrüstung zur Inspektion zum Nikon-Kundendienst.

• Stets trocken halten. Setzen Sie das Produkt keinem Wasser aus und handhaben

Sie es nicht mit nassen Händen. Das Missachten dieser Vorsichtsmaßnahme

kann einen Brand oder Stromschlag zur Folge haben.

• NichtinGegenwartvonentammbaremGasverwenden.DerBetriebderAusrüstungan

Tankstellen oder in Gegenwart von Propangas oder anderem entﬂammbarem

Gas oder Staub könnte eine Explosion oder einen Brand verursachen.

• BlickenSie nicht durchdas Objektiv oderdenKamerasucherin die Sonne. Das Betrachten

der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den

Sucher kann zu bleibenden Schäden am Auge führen.

SICHERHEITSHINWEISE

• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser

Vorsichtsmaßnahme kann zu Verletzungen oder Produktschäden führen.

• Bündeln Sie keine Sonnenstrahlen mit dem Objektiv. Sonnenstrahlen, die vom Objektiv

gebündelt werden, können einen Brand verursachen. Halten Sie beim Aufnehmen

von Gegenlicht-Motiven die Sonne sicher außerhalb des Bildbereichs. Wird das

Objektiv für längere Zeit nicht verwendet, bringen Sie die Objektivdeckel an und

lagern Sie es an einem Ort ohne direkte Sonneneinstrahlung.

• Nicht überhitzen. Lagern Sie das Produkt nicht an Orten, an denen es extrem

hohen Temperaturen ausgesetzt ist, wie beispielsweise in einem geschlossenen

Auto oder direkt in der Sonne. Während der Benutzung können Sie es mit

einem Handtuch oder einem anderen Tuch bedecken. Das Missachten dieser

Vorsichtsmaßnahmen kann einen Brand oder Produktschäden verursachen.

■



Objektivteile

(Abbildung 1)

qMarkierung für das Ansetzen der

Gegenlichtblende

wFokussierring

eEntfernungsskala

rMarkierung für

Entfernungseinstellung

tPositionsmarkierung für

Objektivdrehung

yMarkierung für die Ausrichtung des

Objektivs

uDichtungsmanschette

iCPU-Kontakte

oFokusmodusschalter

!0 Fokusbegrenzungsschalter

!1 Bildstabilisatorschalter

!2 Gegenlichtblende

!3 Markierung für die Arretierung der

Gegenlichtblende

!4 Markierung für die Ausrichtung der

Gegenlichtblende

!5 Positionsmarkierungen (90°)*

!6 Stativschelle*

!7 Stativschellen-Feststellknopf *

* optional

■

Kompatibilität

Dieses Objektiv kann mit den Kameramodellen der D4-Serie, D3-Serie, Df, D810,

D800-Serie, D750, D700, D610, D600, D300-Serie, D7100, D7000, D5500, D5300,

D5200, D5100, D5000, D3300, D3200 und D3100 verwendet werden. Aktuelle

Informationen über kompatible Kameras ﬁnden Sie in den neuesten Prospekten

oder auf der Nikon-Website für Ihr Land.

■

Scharfeinstellung

Unterstützte Fokusmodi werden in der folgenden Tabelle aufgeführt (beachten

Sie das Handbuch der Kamera für Informationen zu den Fokusmodi der Kamera).

Kamera-

Fokusmodus

Objektiv-Fokusmodus

A/M

M/A

AF Autofokus mit

AF-Priorität

Autofokus mit Priorität

der manuellen

Scharfeinstellung

Manuelle Fokussierung

mit elektronischer

Einstellhilfe

MF Manuelle Fokussierung mit elektronischer Einstellhilfe

A/M- und M/A-Modus

• M/A: Die automatische Scharfeinstellung (Autofokus) kann durch

manuelles Drehen des Fokussierrings außer Kraft gesetzt werden.

• A/M: Wie oben, nur muss der Fokussierring weiter gedreht

werden, bevor der Autofokus außer Kraft gesetzt wird. Auf diese

Weise wird verhindert, dass ein unbeabsichtigtes Verstellen des

Fokussierrings zu einemVerstellen der Scharfeinstellung führt.

z Schieben Sie den Fokusmodusschalter des Objektivs in die Position A/M

oder M/A.

xFokussieren.

Bei Bedarf kann durch Drehen des Fokussierrings am Objektiv in

den Autofokus eingegrien werden, während der Auslöser bis zum

ersten Druckpunkt gedrückt wird (oder, falls die Kamera mit einer

AF-ON-Taste ausgestattet ist, während die AF-ON-Taste gedrückt wird).

Um mit dem Autofokus neu zu fokussieren, drücken Sie erneut den

Auslöser bis zum ersten Druckpunkt oder die AF-ON-Taste.

Der Fokusbegrenzungsschalter

Dieser Schalter bestimmt die Begrenzung der Entfernungseinstellung für den

Autofokus.

• FULL: Wählen Sie diese Einstellung, um den kompletten

Fokusbereich nutzen zu können.

• ∞–3 m: Wählen Sie diese Option für schnelleres Scharfstellen,

wenn Ihr Hauptobjekt stets weiter als 3 Meter entfernt ist.

■

Tiefenschärfe

Wenn Ihre Kamera eine Vorschau der Tiefenschärfe (Abblendtaste) erlaubt, kann

die Tiefenschärfe im Sucher geprüft werden.

Hinweis: Beachten Sie, dass die Entfernungsskala nur als Orientierungshilfe dient

und möglicherweise nicht den genauen Objektabstand anzeigt. Außerdem zeigt

sie wegen der Tiefenschärfe und anderer Faktoren nicht immer ∞ an, wenn auf ein

fernes Objekt scharfgestellt wurde.

■

Blende

Die Blende wird mit den Bedienelementen der Kamera eingestellt. Bei einigen

Blendeneinstellungen kann die Bildrate geringer ausfallen.

■



Integrierte Blitzgeräte

Wenn Sie mit dem integrierten Blitzgerät einer Kamera blitzen, sollten Sie die

Gegenlichtblende abnehmen, um Schattenwurf vorzubeugen (die Gegenlichtblende

bzw. Objektivfassung verdeckt das integrierte Blitzgerät).

■

Bildstabilisator (VR)

Der Bildstabilisator (VR) reduziert die aus unruhiger Kamerahaltung

resultierende Verwacklungsunschärfe und ermöglicht dadurch um bis zu 4,5

Lichtwertstufen längere Belichtungszeiten als normal, wodurch sich der Bereich

der nutzbaren Belichtungszeiten vergrößert. Die Wirkung des Bildstabilisators

für die Belichtungszeit wird im Modus NORMAL gemäß CIPA-Standards

ermittelt (Camera and Imaging Products Association); FX-Objektive werden

an FX-Format-Kameras gemessen, DX-Objektive an DX-Format-Kameras.

Zoomobjektive werden bei der längsten Brennweiteneinstellung gemessen.

Verwendung des Bildstabilisatorschalters

• Wählen Sie OFF, um den Bildstabilisator zu deaktivieren.

• WählenSieNORMAL für die Bildstabilisierung beim Fotograﬁeren

von ortsfesten Objekten. Die Bildstabilisierung wird durch

Drücken des Auslösers bis zum ersten Druckpunkt aktiviert.

• Wählen Sie SPORT für das Fotograﬁeren von Sportlern und

ähnlichen Objekten, die sich schnell und unvorhersehbar

bewegen. Die Bildstabilisierung wird durch Drücken des

Auslösers bis zum ersten Druckpunkt aktiviert.

Verwendung des Bildstabilisators: Hinweise

• Drücken Sie bei Verwendung des Bildstabilisators den Auslöser bis zum ersten

Druckpunkt und warten Sie, bis sich das Bild im Sucher stabilisiert, bevor Sie den

Auslöser vollständig drücken.

• Wenn der Bildstabilisator aktiv ist, ist das Bild im Sucher möglicherweise nach

dem Auslösen verschwommen. Dies stellt keine Fehlfunktion dar.

• SPORT wird für Schwenkaufnahmen empfohlen (Mitzieh-Eﬀekt), wenngleich

auch NORMAL dafür anwendbar ist.

• In den Modi NORMAL und SPORT gleicht der Bildstabilisator nur die Verwacklung

aus, die nicht zur Schwenkbewegung gehört (wenn die Kamera beispielsweise

horizontal geschwenkt wird, wirkt der Bildstabilisator nur auf vertikale

Verwacklungen).

• Schalten Sie die Kamera nicht ab und entfernen Sie nicht das Objektiv, solange der

Bildstabilisator aktiv ist. Wenn die Stromversorgung des Objektivs unterbrochen

wird, solange der Bildstabilisator aktiv ist, könnte das Objektiv klappern, wenn es

geschüttelt wird. Dies stellt keine Fehlfunktion dar und kann dadurch beseitigt

werden, dass das Objektiv wieder angesetzt und die Kamera eingeschaltet wird.

• Verfügt die Kamera über ein eingebautes Blitzgerät, wird der Bildstabilisator

deaktiviert, solange das Blitzgerät auﬂädt.

• Die Modi NORMAL und SPORT können Verwacklungsunschärfe verringern, wenn

die Kamera auf einem Stativ montiert ist. Mit der Einstellung OFF lassen sich

in manchen Fällen je nach Stativtyp und Aufnahmesituation jedoch bessere

Ergebnisse erzielen.

• Die Modi NORMAL und SPORT sind empfehlenswert, wenn die Kamera auf einem

Einbeinstativ montiert ist.

■

Die Gegenlichtblende

Die Gegenlichtblende schützt das Objektiv und hält Streulicht ab, das ansonsten

zu Kontrastverlust oder Geisterbildern führen würde.

Befestigen der Gegenlichtblende

Richten Sie die Markierung für das Ansetzen

der Gegenlichtblende (●) an der Markierung

für die Ausrichtung der Gegenlichtblende

() aus. Drehen Sie anschließend die

Gegenlichtblende(w),bisdie ●-Markierung

an der Markierung für die Arretierung der

Gegenlichtblende steht (—).

Greifen Sie die Gegenlichtblende beim Anbringen oder Abnehmen in der Nähe

des -Symbols an der Basis an und umfassen Sie sie nicht zu fest. Mit falsch

angebrachter Gegenlichtblende können Vignettierungen auftreten.

Die Gegenlichtblende kann bei Nichtgebrauch umgekehrt auf dem Objektiv

montiert werden. Die umgedrehte Gegenlichtblende wird angebracht bzw.

abgenommen, indem sie in der Nähe der Markierung für die Arretierung (—)

gehalten und gedreht wird.

■



Die optionale Stativschelle RT-1

Lösen Sie den Feststellknopf der Stativschelle, um die Kamera in die gewünschte

Position zu drehen, und richten Sie den Monitor horizontal oder vertikal aus.

Achten Sie darauf, dass Sie Ihre Hand nicht am Stativ stoßen, wenn Sie die Kamera

drehen und sie dabei am Handgriﬀ festhalten. Je nach Anordnung von Kamera

oder Stativ lässt sich die Erschütterungsanfälligkeit der Kamera möglicherweise

verringern, wenn das Stativ am Stativgewinde der Kamera befestigt wird.

ASICHERHEITSHINWEIS

Ziehen Sie den Feststellknopf der Stativschelle fest an, wenn Sie die Stativschelle

anbringen. Bei Nichtbeachtung dieser Vorsichtsmaßnahme könnte sich die

Stativschelle vom Objektiv lösen und eine Verletzung verursachen.

Anbringen der Stativschelle

(Abbildung 2)

zLösen Sie den Feststellknopf der Stativschelle (q).

xÖﬀnen Sie die Schelle.

Ziehen Sie den Feststellknopf zu sich (w) und önen Sie die

Schelle (e).

cSetzen Sie das Objektiv in die Schelle ein (r).

vSchließen Sie die Schelle.

Ziehen Sie den Feststellknopf zu sich (t) und schließen Sie die

Schelle (y). Wenden Sie keine übermäßige Kraft an, da Sie Ihre

Finger einklemmen könnten.

bZiehen Sie den Feststellknopf fest (u).

Positionieren der Kamera

(Abbildung 3)

Lösen Sie den Feststellknopf (i), richten Sie die Positionsmarkierungen auf

die gewünschte vertikale oder horizontale Richtung (o) aus und ziehen Sie

den Feststellknopf (!0) fest.

Abnehmen der Stativschelle

(Abbildung 4)

zLösen Sie den Feststellknopf (!1).

xNehmen Sie die Schelle ab.

Ziehen Sie den Feststellknopf zu sich (!2), önen Sie die Schelle

(!3) und nehmen Sie das Objektiv heraus (!4).

■

Pﬂege des Objektivs

• DasObjektivöﬀnetdie Blendevollständig,wennesvonder Kameraabgenommen

wird. Um das Innere des Objektivs zu schützen, bewahren Sie es nicht unter

direkter Sonneneinstrahlung auf oder bringen Sie beide Objektivdeckel an.

• Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten

Gegenlichtblende.

• Halten Sie die CPU-Kontakte sauber.

• Sollte die Dichtungsmanschette beschädigt sein, benutzen Sie das Objektiv

nicht weiter, sondern bringen Sie es zum Nikon-Kundendienst zur Reparatur.

• Verwenden Sie zum Entfernen von Staub und Verunreinigungen von den

Objektivlinsen einen Blasebalg.

• Die mit Fluor beschichtete Frontlinse lässt sich leicht durch Abwischen mit

einemtrockenenTuchreinigen.FingerabdrückeundandereFleckenkönnenmit

einem weichen, sauberen Baumwolltuch oder einem Objektivreinigungstuch

entfernt werden. Reinigen Sie die Linse mit Kreisbewegungen von der

Mitte nach außen und achten Sie dabei darauf, dass keine Schmierﬂecken

verbleiben und das Glas nicht mit den Fingern berührt wird. Um hartnäckige

Flecken zu beseitigen, verwenden Sie zum sanften Wischen ein weiches Tuch,

das leicht mit destilliertem Wasser, Ethanol oder Objektivreiniger angefeuchtet

ist. Tropfenﬂecken auf der wasser- und fettabweisenden, ﬂuorbeschichteten

Glasﬂäche lassen sich mit einem trockenen Tuch abwischen.

• Um Schmierﬂecken und Fingerabdrücke von der Hinterlinse zu entfernen

(der Linse auf der Seite des Objektivbajonetts), bringen Sie ein wenig Ethanol

oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein

Objektivreinigungstuch auf und reinigen Sie die Linse mit Kreisbewegungen

von der Mitte nach außen. Achten Sie dabei darauf, dass keine Schmierﬂecken

zurückbleiben, und berühren Sie das Glas nicht mit den Fingern.

• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder

Waschbenzin zur Reinigung des Objektivs.

• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasﬁlter

(NC-Filter) verwendet werden.

• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv

an, bevor Sie es in seiner Tasche verstauen.

• Wenn das Objektiv für längere Zeit nicht verwendet wird, lagern Sie es an

einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden.

Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus

Naphtalin oder Kampfer.

• Halten Sie das Objektiv stets trocken. EindringendesWasser kann zur Korrosion

innenliegender Teile und irreparablen Schäden führen.

• Das Lagern des Objektiv an sehr heißen Orten kann Teile aus verstärktem

Kunststoﬀ beschädigen oder verformen.

■



PF-Linsen (Phase Fresnel)

Dieses Objektiv ist mit einer Phase-Fresnel-Linse (PF) ausgestattet, die

chromatische Aberrationen (Farbfehler) mithilfe des Beugungsverfahrens* von

Nikon verringert. In Kombination mit üblichen Glaslinsen können PF-Linsen die

chromatische Aberration in hohem Maße reduzieren, wodurch die Objektive

erheblich kleiner und leichter sein können als ihre auf dem konventionellen

Brechungsprinzip basierenden Pendants. Objektive mit PF-Linsen neigen

jedoch zu ringförmigen, farbigen Überstrahlungen (»PF Flare«), wenn sich eine

helle Lichtquelle innerhalb oder nahe des Bildausschnitts beﬁndet. Solche

ringförmige, farbige Überstrahlungen in Fotos lassen sich mit der Option »PF-

Streulichtkontrolle« in Capture NX-D reduzieren (Version 1.1.0 oder neuer); diese

Software steht auf der Nikon-Website zum Herunterladen bereit (Kunden ohne

Internetzugang werden gebeten, sich zwecks Unterstützung an einen Nikon-

Kundendienst zu wenden). Halten Sie die Software-Version stets auf dem

neuesten Stand. »PF-Streulichtkontrolle« kann nur auf Fotos angewandt werden

und nicht auf Filme; weitere Informationen ﬁnden Sie in der Online-Hilfe.

* Beugung: Licht hat die Eigenschaft von Wellen, sich um Hindernisse im

Ausbreitungsweg herum zu "krümmen". Dieses als Beugung bekannte

Phänomen erzeugt chromatische Dispersion (Farbzerstreuung), die

gegenläuﬁg zur chromatischen Dispersion durch Lichtbrechung wirkt.

■

Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel LC-77 mit

Rastmechanik (77 mm)

• Hinterer Objektivdeckel LF-4

• Bajonett-Gegenlichtblende HB-73

• Objektivtasche CL-M3

■

Kompatibles Zubehör

• Einschraubﬁlter 77 mm

• Stativschelle RT-1

• AF-I/AF-S-Telekonverter TC-14E /TC-14E II /TC-14E III /TC-17E II*/TC-20E*/

TC-20E II */TC-20E III*

* Der Autofokus steht ausschließlich als Einzelautofokus (AF-S) zur Verfügung;

und dies auch nur, wenn das Objektiv an einer Kamera angeschlossen ist, die

eine Lichtstärke von 1:8 unterstützt.

■

Technische Daten

Typ

Typ Typ E AF-S Objektiv mit eingebauter CPU und

F-Bajonettanschluss

Brennweite

Brennweite 300 mm

Lichtstärke

Lichtstärke 1:4

Optischer Aufbau

Optischer Aufbau 16 Linsen in 10 Gruppen (einschließlich 1 Linse aus ED-Glas,

1 PF-Linse (Phase Fresnel) sowie Linsen mit Nanokristall- oder

Fluorvergütungen)

Bildwinkel

Bildwinkel • Nikon-Spiegelreexkameras für das FX-Format:

8° 10

• Nikon-Spiegelreexkameras für das DX-Format:

5° 20

Entfernungsinformation

Übermittlung an die Kamera

Fokussierung

Nikon Innenfokussierung (IF), Autofokus durch Silent-

Wave-Motor gesteuert, separater Fokussierring für die

manuelle Fokussierung

Bildstabilisator

Bildstabilisator Bewegliche Linsengruppe mit Voice-Coil-Motoren

(VCMs)

Entfernungsskala

Entfernungsskala 1,4 m – ∞

Naheinstellgrenze

Naheinstellgrenze 1,4 m (von Sensorebene aus)

Blendenlamellen

Blendenlamellen 9 (abgerundet)

Blendensteuerung

Blendensteuerung Automatisch-elektronische Blendensteuerung

Blendenbereich

Blendenbereich 4 – 32

Belichtungsmessung

Belichtungsmessung Oﬀenblende

Fokusbegrenzungsschalter

Zwei Positionen: FULL (VOLLSTÄNDIG) (∞ – 1,4 m)

und ∞ – 3 m

Filtergewinde

Filtergewinde 77 mm (P = 0,75 mm)

Abmessungen

Abmessungen Etwa 89 mm maximaler Durchmesser × 147,5 mm

(Länge ab Bajonettauage)

Gewicht

Gewicht ca. 755 g

Änderungen und Irrtümer vorbehalten.

Avant d’utiliser cet objectif, veuillez lire attentivement ces instructions et le

manuel de l’appareil photo.

Remarque : lorsqu’il est monté sur un reﬂex numérique de format DX, comme

le D7100 ou le D5500, cet objectif a un angle de champ de 5° 20et une focale

équivalente à 450 mm (format 24 × 36 mm).

Pour votre sécurité

AVERTISSEMENTS

• Ne démontez pas ou ne modiez pas le produit. En cas de dysfonctionnement, ce

produit ne doit être réparé que par un technicien qualiﬁé. Si ce produit se

casse suite à une chute ou à un autre accident, évitez de toucher les parties

exposées. Le non-respect de ces consignes de sécurité peut provoquer un

choc électrique ou d’autres blessures.

• En cas de dysfonctionnement, mettez immédiatement l’appareil photo hors tension. En

cas d’apparition de fumée ou d’une odeur inhabituelle provenant du matériel,

débranchez immédiatement l’adaptateur secteur et retirez l’accumulateur

de l’appareil photo, en faisant attention de ne pas vous brûler. Continuer

d’utiliser le matériel risque de provoquer un incendie ou des blessures. Une

fois l’accumulateur retiré, apportez votre matériel à un centre Nikon agréé

pour le faire contrôler.

• Gardez le produit au sec. N’exposez pas ce produit à l’eau ou ne le manipulez pas

avec les mains mouillées. Le non-respect de cette consigne de sécurité peut

provoquer un incendie ou un choc électrique.

• N’utilisez pas le matériel en présence de gaz inammables. La manipulation du

matériel dans des stations-service ou en présence de propane, d’autres gaz

inﬂammables ou de poussière peut provoquer une explosion ou un incendie.

• Ne regardez pas le soleil à travers l’objectif ou le viseur de l’appareil photo. L’observation

du soleil ou de toute autre source lumineuse puissante à travers l’objectif ou le

viseur peut provoquer des troubles irrémédiables de la vision.

MISES EN GARDE

• Conservez hors de portée des enfants. Le non-respect de cette consigne de sécurité

peut provoquer des blessures ou le dysfonctionnement du produit.

• Ne focalisez pas les rayons du soleil à travers l’objectif. Les rayons du soleil focalisés à

travers l’objectif peuvent provoquer un incendie. Lorsque vous photographiez

des sujets à contre-jour, maintenez le soleil loin du cadre ; si vous n’avez

pas l’intention d’utiliser l’objectif avant longtemps, remettez en place ses

bouchons et rangez-le à l’abri de la lumière directe du soleil.

• Ne surchauez pas le produit. Ne laissez pas ce produit dans des lieux exposés

à des températures très élevées, comme dans une voiture fermée en plein

soleil. N’emballez pas ce produit dans une serviette, un mouchoir ou ne le

recouvrez pas de quelque manière que ce soit lorsque vous l’utilisez. Le

non-respect de ces consignes de sécurité peut provoquer un incendie ou le

dysfonctionnement du produit.

Avis pour les clients en France

LE PRODUIT ET SON EMBALLAGE RELÈVENT D’UNE CONSIGNE DE TRI

■

Parties de l’objectif (Figure 1)

qRepère de montage du parasoleil

wBague de mise au point

Indicateur de distance de mise au point

Repère de distance de mise au point

tRepère de rotation de l’objectif

yRepère de montage de l’objectif

uJoint en caoutchouc de la monture

d’objectif

iContacts du microprocesseur

oCommutateur du mode de mise au

point

!0 Commutateur de la limite de

mise au point

!1 Commutateur de réduction de

vibration

!2 Parasoleil

Repère de verrouillage du parasoleil

!4 Repère d’alignement du parasoleil

!5 Repère de position (90°)*

!6 Collier pour trépied*

!7 Molette de ﬁxation du collier

pour trépied*

* Optionnel.

■

Compatibilité

Cet objectif peut être utilisé avec les appareils photo gamme D4, gamme D3,

Df, D810, gamme D800, D750, D700, D610, D600, gamme D300, D7100, D7000,

D5500, D5300, D5200, D5100, D5000, D3300, D3200 et D3100. Pour obtenir les

informations les plus récentes sur les appareils photo compatibles, reportez-

vous à nos dernières brochures ou consultez le site Web Nikon de votre région.

■

Mise au point

Les modes de mise au point pris en charge sont indiqués dans le tableau

suivant (pour en savoir plus sur les modes de mise au point de l’appareil photo,

consultez le manuel de ce dernier).

Mode de mise au

point de l’appareil


Mode de mise au point de l’objectif

A/M

M/A

Autofocus à

priorité manuelle

(priorité AF)

Autofocus à

priorité manuelle

(priorité manuelle)

Mise au point

manuelle avec

télémètre électronique

MF Mise au point manuelle avec télémètre électronique

Modes A/M et M/A

• M/A : l’autofocus peut être désactivé à l’aide de la bague de

mise au point de l’objectif.

• A/M : comme ci-dessus, sauf que la bague de mise au point

doit être tournée davantage pour désactiver l’autofocus, ce

qui permet d’éviter des modiﬁcations accidentelles de la mise

au point dues à une manipulation involontaire de la bague.

z Positionnez le commutateur du mode de mise au point de l’objectif sur

A/M ou M/A.

xEﬀectuez la mise au point.

Sivousle souhaitez,vouspouvezdésactiverl’autofocusenpivotant

la bague de mise au point de l’objectif avec le déclencheur appuyé

à mi-course (ou avec la commande AF-ON appuyée, si l’appareil

photo est pourvu d’une commande AF-ON). Pour refaire la mise au

point avec l’autofocus, appuyez à mi-course sur le déclencheur ou

appuyez de nouveau sur la commande AF-ON.

Commutateur de la limite de mise au point

Ce commutateur permet de déﬁnir les limites de la distance de mise au point

en mode autofocus.

• FULL : Sélectionnez cette option aﬁn d’utiliser l’intégralité de la

plage de mise au point.

• ∞–3 m : Si votre sujet se situe toujours à une distance égale ou

supérieure à 3 m, sélectionnez cette option pour eﬀectuer la

mise au point plus rapidement.

■

Profondeur de champ

Si l’appareil photo dispose d’une fonction d’aperçu de la profondeur de champ,

il est possible de prévisualiser cette dernière dans le viseur.

Remarque: remarquez que la distance aﬃchée par l’indicateur de distance de mise

au point n’est donnée qu’à titre indicatif et peut ne pas correspondre précisément à

la distance réelle du sujet, et peut, en raison de la profondeur de champ ou d’autres

facteurs, ne pas aﬃcher ∞ alors que le sujet mis au point est éloigné.

■

Ouverture

Réglez l’ouverture à l’aide des commandes de l’appareil photo. La cadence de

prise de vue peut ralentir à certaines ouvertures.

■

Flash intégré

Lorsque vous utilisez le ﬂash intégré d’un appareil photo qui en est équipé,

retirez le parasoleil pour éviter le vignettage (ombres créées là où l’extrémité de

l’objectif occulte le ﬂash intégré).

■

Réduction de vibration (VR)

La fonction de réduction de vibration (VR) atténue les phénomènes de ﬂou

provoqués par le bougé de l’appareil photo, ce qui permet de recourir à des

vitesses d’obturation jusqu’à 4,5 fois plus lentes que celles normalement utilisées

et d’augmenter ainsi le nombre de vitesses possibles. Les eﬀets de la fonctionVR

sur la vitesse d’obturation sont mesurés en mode NORMAL selon les normes de

la CIPA (Camera and Imaging Products Association) ; les mesures des objectifs

de format FX sont eﬀectuées à l’aide d’appareils photo numériques de format

FX, celles des objectifs de format DX à l’aide d’appareils photo de format DX. Les

mesures des zooms sont eﬀectuées en position de zoom maximale.

Utilisation du commutateur de réduction de vibration

• Sélectionnez OFF pour désactiver la réduction de vibration.

• Sélectionnez NORMAL pour optimiser la réduction de vibration

lorsque vous photographiez des sujets immobiles. La

réduction de vibration s’active lorsque vous appuyez sur le

déclencheur à mi-course.

• Sélectionnez SPORT lorsque vous photographiez des athlètes

et d’autres sujets qui se déplacent rapidement et de façon

imprévisible. La réduction de vibration s’active lorsque vous

appuyez sur le déclencheur à mi-course.

Utiliser la réduction de vibration : Remarques

• Lorsque vous utilisez la réduction de vibration, appuyez sur le déclencheur à

mi-course et attendez que l’image se stabilise dans le viseur avant d’appuyer

sur le déclencheur jusqu’en ﬁn de course.

• Lorsque la réduction de vibration est activée, l’image dans le viseur peut être

ﬂoueunefoisledéclencheurrelâché.Celan’indique pasundysfonctionnement.

• Le réglage SPORT est recommandé pour eﬀectuer des ﬁlés panoramiques, bien

qu’il soit aussi possible d’utiliser le réglage NORMAL .

• En modes NORMAL et SPORT, la réduction de vibration s’applique uniquement

au mouvement ne faisant pas partie du ﬁlé (par exemple, si l’appareil photo

est utilisé pour faire un ﬁlé horizontal, la réduction de vibration ne s’applique

qu’au tremblement vertical).

• Ne mettez pas l’appareil photo hors tension et ne retirez pas l’objectif pendant

que la réduction de vibration est activée. Si l’alimentation de l’objectif est

coupée alors que la réduction de vibration est activée, l’objectif peut vibrer s’il

est secoué. Il ne s’agit pas d’un dysfonctionnement et cela peut être corrigé en

reﬁxant l’objectif et en mettant l’appareil photo sous tension.

• Si l’appareil photo est équipé d’un ﬂash intégré, la réduction de vibration est

désactivée pendant que le ﬂash se charge.

• Les réglages NORMAL et SPORT peuvent atténuer l’eﬀet de ﬂou observé lorsque

l’appareil photo est ﬁxé sur un trépied. Le réglage OFF peut néanmoins

produire de meilleurs résultats dans certains cas, selon le type de trépied et les

conditions de prise de vue.

• Les réglages NORMAL et SPORT sont recommandés si l’appareil photo est ﬁxé

sur un monopode.

■

Parasoleil

Le parasoleil protège l’objectif et bloque la lumière diﬀuse pouvant causer de la

lumière parasite ou une image fantôme.

Fixation du parasoleil

Alignez le repère de montage du parasoleil

(●)surlerepère d’alignementdu parasoleil

(), puis tournez le parasoleil (w) jusqu’à

ce que le repère ●soit aligné sur le repère

de verrouillage du parasoleil (—).

Lors de la ﬁxation ou du retrait du parasoleil, tenez-le près du symbole sur sa

base, et évitez de le serrer trop fermement. Un vignettage peut se produire si le

parasoleil n’est pas correctement attaché.

Le parasoleil peut être monté à l'envers sur l’objectif lorsqu’il n’est pas utilisé.

Lorsque le parasoleil est retourné, vous pouvez le ﬁxer ou le retirer en le faisant

pivoter tout en le tenant au niveau du repère de verrouillage (—).

■

Collier pour trépied RT-1 (optionnel)

Desserrez la molette de ﬁxation du collier pour trépied aﬁn de tourner l’appareil

photo dans la position souhaitée et orientez l’écran à l’horizontale ou à la verticale.

Notez que votre main peut entrer en contact avec le trépied si vous tournez

l’appareil photo en le tenant par la poignée. Selon la manière dont l’appareil photo

ou le trépied est ﬁxé, il est possible de réduire le bougé de l’appareil en insérant le

trépied dans le ﬁletage de ﬁxation pour trépied du boîtier.

AMISE EN GARDE

Serrez à fond la molette de ﬁxation du collier pour trépied lorsque vous ﬁxez le

collier. Si vous ne respectez pas cette consigne, le collier pour trépied risque de

se détacher de l’objectif, et vous pourriez vous blesser.

Fixation du collier pour trépied

(Figure 2)

zDesserrez la molette de ﬁxation du collier pour trépied (q).

xOuvrez le collier.

Tirez la molette de xation vers vous (

) et ouvrez le collier (

cPlacez l’objectif dans le collier (r).

vFermez le collier.

Tirez la molette de xation vers vous (t) et fermez le collier (y). Ne

forcez pas : vous risquez sinon de coincer votre main dans le collier.

bSerrez la molette de ﬁxation (u).

Positionnement de l’appareil photo

(Figure 3)

Desserrez la molette de xation (i), placez le repère de position selon

l’orientation souhaitée (verticale ou horizontale) (o), puis serrez la

molette de xation (!0).

Retrait du collier pour trépied

(Figure 4)

zDesserrez la molette de ﬁxation (!1).

xRetirez le collier.

Tout en tirant la molette de xation vers vous (!2), ouvrez (!3) et

retirez l’objectif (!4).

■

Entretien de l’objectif

• L’objectif retrouve son ouverture maximale après avoir été retiré de l’appareil

photo. Pour protéger l’intérieur de l’objectif, rangez-le à l’abri de la lumière

directe du soleil ou remettez en place ses bouchons.

• Ne prenez pas ou ne tenez pas l’objectif ou l’appareil photo en saisissant

uniquement le parasoleil.

• Maintenez les contacts du microprocesseur propres.

• Si le joint en caoutchouc de la monture d’objectif est endommagé, cessez

immédiatement toute utilisation et conﬁez l’objectif à un centre Nikon agréé

pour le faire réparer.

• Utilisez une souﬄette pour enlever la poussière et les peluches sur la surface

de l’objectif.

• La lentille frontale traitée au ﬂuor peut être nettoyée simplement avec un

chiﬀon sec. Les traces de doigt et les autres taches peuvent être retirées avec un

tissu propre et doux en coton ou une lingette nettoyante sèche pour objectif ;

nettoyez avec un mouvement circulaire à partir du centre vers l’extérieur, tout

en prenant soin de ne pas laisser de traces, ni de toucher le verre avec les

doigts. Pour retirer les taches tenaces, essuyez délicatement avec un chiﬀon

doux et imbibé d’une petite quantité d’eau distillée, d’éthanol ou de nettoyant

pour objectif. Les taches en forme de goutte présentes sur la lentille traitée au

ﬂuor (hydrofuge et oléofuge) peuvent être retirées avec un chiﬀon sec.

• Pour retirer les taches et les traces de doigt de la lentille arrière (lentille située à

l’extrémité de la monture de l’objectif), imprégnez un tissu propre et doux en

coton ou une lingette nettoyante sèche pour objectif avec une petite quantité

d’éthanol ou de nettoyant pour objectif, et nettoyez avec un mouvement

circulaire à partir du centre vers l’extérieur, tout en prenant soin de ne pas

laisser de traces, ni de toucher le verre avec les doigts.

• N’utilisez jamais de solvants organiques comme un diluant à peinture ou du

benzène pour nettoyer l’objectif.

• Le parasoleil ou les ﬁltres NC peuvent être utilisés pour protéger la lentille avant.

• Fixez les bouchons avant et arrière avant de ranger l’objectif dans son étui.

• Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période

prolongée, rangez-le dans un endroit frais et sec pour éviter la moisissure et

la rouille. Ne le rangez pas à la lumière directe du soleil ou avec des boules

antimites de naphtaline ou de camphre.

• Tenez l’objectif au sec. La formation de rouille sur le mécanisme interne peut

causer des dégâts irréparables.

• Laisser l’objectif dans des endroits extrêmement chauds peut endommager

ou déformer les éléments composés de plastique renforcé.

■



Lentilles PF (phase de Fresnel)

Cet objectif est doté d'une lentille PF (phase de Fresnel), qui réduit les

aberrations chromatiques à l'aide d'une technique de diﬀraction propre à

Nikon*. Associées à des lentilles standard en verre, les lentilles PF atténuent

considérablement les aberrations chromatiques, ce qui permet de produire

des objectifs bien plus petits et plus légers que leurs équivalents ordinaires qui

fonctionnent selon un principe de réfraction. Les objectifs dotés de lentilles PF

ont néanmoins tendance à créer des lumières parasites (« lumières parasites

PF ») circulaires et colorées lorsqu'une source de lumière vive se trouve dans

le champ ou à proximité. Les lumières parasites circulaires et colorées visibles

sur les photos peuvent être réduites à l'aide de l'option Contrôle des lumières

parasites PF de Capture NX-D version 1.1.0 ou ultérieure, téléchargeable depuis

le site Web de Nikon (les clients ne disposant pas d'une connexion Internet sont

invités à prendre contact avec un représentant Nikon agréé pour obtenir de

l'aide). Veillez à toujours utiliser la dernière version. L'option Contrôle des lumières

parasites PF peut uniquement être utilisée avec les photos et n'est pas disponible

avec les vidéos ; pour en savoir plus, consultez l'aide en ligne.

* Diﬀraction : la lumière a les propriétés d'une vague qui contourne les obstacles

qu'elle rencontre sur son chemin ; ce phénomène, appelé diﬀraction, entraîne

une dispersion chromatique, opposée à celle provoquée par la réfraction.

■

Accessoires fournis

• Bouchon avant d’objectif encliquetable 77 mm LC-77

• Bouchon arrière d’objectif LF-4

• Parasoleil à baïonnette HB-73

• Étui pour objectif CL-M3

■

Accessoires compatibles

• Filtres à vis 77 mm

• Collier pour trépied RT-1

• Téléconvertisseurs AF-I/AF-S TC-14E /TC-14E II /TC-14E III /TC-17E II*/

TC-20E */TC-20E II*/TC-20E III*

* L’autofocus n’est disponible qu’en mode AF ponctuel (AF-S) et uniquement

lorsque l’objectif est installé sur un appareil photo prenant en charge

l’ouverture f/8.

■



PF (Phase Fresnel) Lenses

This lens features a PF (Phase Fresnel) element, which reduces chromatic ab-

erration using Nikon’s own diﬀraction technique*. When used with standard

glass elements, PF elements greatly reduce chromatic aberration, allowing

lenses much smaller and lighter than their ordinary refraction-based equiva-

lents. Lenses featuring PF elements are however prone to colored ring ﬂare (PF

ﬂare) when a bright light source is in or near the frame. Colored ring ﬂare in

photographs can be reduced using the PF Flare Control option in Capture NX-D

version 1.1.0 or later, which is available for download from the Nikon website

(customers without Internet connections are encouraged to contact a Nikon-

authorized service representative for assistance). Be sure to always use the

latest version. PF Flare Control can be used only with photographs and is not

available with movies; for more information, see online help.

* Diﬀraction: Light has the properties of a wave that bends around ob-

stacles in its path in a phenomenon known as diﬀraction, which causes a

pattern of chromatic dispersion opposite to that caused by refraction.

■

Supplied Accessories

• 77 mm snap-on Front Lens Cap LC-77

• Rear Lens Cap LF-4

• Bayonet Hood HB-73

• Lens Case CL-M3

■

Compatible Accessories

• 77 mm screw-on ﬁlters

• Tripod collar ring RT-1

• AF-I/AF-S Teleconverters TC-14E /TC-14E II /TC-14E III/TC-17E II* /TC-20E* /

TC-20E II* /TC-20E III*

* Autofocus is available only with single-servo AF (AF-S) and then only

when the lens is mounted on a camera that supports f/8.

■

Speciﬁcations

Type

Type Type E AF-S lens with built-in CPU and F mount

Focal length

Focal length 300 mm

Maximum aperture

Maximum aperture f/4

Lens construction

Lens construction 16 elements in 10 groups (including 1 ED lens element,

1 PF (phase Fresnel) lens element, and lens elements with

Nano-Crystal or uorine coatings)

Angle of view

Angle of view • Nikon FX-format D-SLR cameras: 8°10

• Nikon DX-format D-SLR cameras: 5°20

Distance information

Distance information Output to camera

Focusing

Focusing Nikon Internal Focusing (IF) System with autofo-

cus controlled by Silent Wave Motor and separate

focus ring for manual focus

Vibration reduction

Vibration reduction Lens shift using voice coil motors (VCMs)

Focus distance indicator

Focus distance indicator 1.4 m –∞

Minimum focus distance

Minimum focus distance 1.4 m (4.60 ft) from focal plane

Diaphragm blades

Diaphragm blades 9 (rounded diaphragm opening)

Diaphragm

Diaphragm Automatic electronic aperture control

Aperture range

Aperture range f/4– 32

Metering

Metering Full aperture

Focus limit switch

Focus limit switch Two positions: FULL (∞ – 1.4 m) and ∞ – 3 m

Filter-attachment size

Filter-attachment size 77 mm (P = 0.75 mm)

Dimensions

Dimensions Approx. 89 mm maximum diameter × 147.5 mm

(distance from camera lens mount ange)

Weight

Weight Approx. 755 g (1.7 lb)

Nikon reserves the right to change the ﬁcations of the hardware described in

this manual at any time and without prior notice.

User's Manual (with Warranty)

Benutzerhandbuch (inkl. Garantiebeleg)

Manuel d'utilisation (avec garantie)

Gebruikshandleiding (met garantie)

Manuale d'uso (con garanzia)

Manual del usuario (con garantía)

Manual do Utilizador (com Garantia)

AF-S NIKKOR 300mm f/4E PF ED VR

Printed in Japan

SB5B02(7E)

7MA0177E-02

Figure 1/Abbildung 1/Figure 1 Figure 3/Abbildung 3/Figure 3 Figure 4/Abbildung 4/Figure 4

Figure 2/Abbildung 2/Figure 2

q!2!3wert yui

!4!0o!1

!6!5

Français

■

Caractéristiques

Type

Type Objectif AF-S de type E avec microprocesseur intégré

et monture F

Focale

Focale 300 mm

Ouverture maximale

Ouverture maximale f/4

Construction optique

Construction optique 16 lentilles en 10 groupes (dont 1 lentille en verre ED, 1 lentille

PF (phase de Fresnel) et des lentilles avec traitement nanocristal ou

au uor)

Angle de champ

Angle de champ • Reex numériques Nikon de format FX : 8° 10

• Reex numériques Nikon de format DX : 5° 20

Information de distance

Communiquée au boîtier de l’appareil photo

Mise au point

Mise au point Système de mise au point interne de Nikon (IF, Internal

Focusing) avec autofocus commandé par un moteur

ondulatoire silencieux (SWM) et bague de mise au

point pour mise au point manuelle

Réduction de vibration

Réduction de vibration Décentrement avec voice coil motors (VCMs)

Indicateur de distance

de mise au point

de mise au point 1,4 m– ∞

Distance minimale de

mise au point

mise au point 1,4 m depuis le plan focal

Lamelles de diaphragme

9 (diaphragme circulaire)

Diaphragme

Diaphragme Contrôle automatique et électronique de l’ouverture

Plage des ouvertures

Plage des ouvertures f/4– 32

Mesure

Mesure Pleine ouverture

Commutateur de la

limite de mise au point

limite de mise au point Deux positions : FULL (∞ – 1,4 m) et ∞ – 3 m

Diamètre de xation

pour ltre

pour ltre 77 mm (P = 0,75 mm)

Dimensions

Dimensions Environ 89 mm de diamètre maximum × 147,5 mm

(distance à partir du plan d’appui de la monture d’objectif de l’appareil

photo)

Poids

Poids Environ 755 g

Nikon se réserve le droit de modiﬁer les caractéristiques du matériel décrit dans ce

manuel à tout moment et sans préavis.

Nikon Worldwide Service Warranty Card

Model name/Produkt/

Nom du modèle/Modelnaam/

Nome del modello/

Nombre del modelo/

Nome do modelo

AF-S NIKKOR 300mm f/4E PF ED VR

Serial No./Seriennummer/

Numéro de série/Serienr./

N. di serie/Núm. de serie/

Nº. de série .................................................................................

Purchase date/Kaufdatum/

Date d'achat/Aankoopdatum/

Data di acquisto/Fecha de compra/

Data de compra

.................................................................................

Name and address of customer/Name und Adresse des Käufers/Nom et adresse du client/

Naam en adres van klant/Nome e indirizzo del cliente/Nombre y dirección del cliente/

Nome e morada do cliente

Dealer/Händler/Revendeur/Dealer/Rivenditore/Proveedor/Revendedor

Distributor/Distributor/Distributeur/Distributeur/Distributore/Distribuidor/Distribuidor

Nikon Europe B.V.

Tripolis 100, Burgerweeshuispad 101, 1076 ER Amsterdam,

The Netherlands

Manufacturer/Hersteller/Fabricant/Fabrikant/Produttore/Fabricante/Fabricante

NIKON CORPORATION

Shinagawa Intercity Tower C, 2-15-3, Konan, Minato-ku,

Tokyo 108-6290 Japan

Warranty Terms - Nikon Worldwide Service Warranty

Nikon Worldwide Service Warranty

Your Nikon equipment is guaranteed against any manufacturing defects for one full year from the date of

purchase. During this period, repairs or adjustments will be made free of charge only upon presentation of the

Nikon Worldwide Service Warranty Card together with the sales slip or other evidence of purchase to

anyauthorized Nikon servicefacility. Establishing the original purchase date should be made by the original

consumer purchaser via the sales slip or other evidence.The warranty is not transferable nor will it be reissued.

The warranty does not cover damage caused by accident, misuse or unauthorized repair, damage caused by

dropping, improper care or storage, or damage resulting from sand or water. It is only valid at authorized Nikon

service facilities.

The warranties are in lieu of all other express or implied warranties and of any other obligation on the part

of the manufacturer and distributor except for the obligations provided by applicable law.

For information on authorized Nikon service facilities, visit http://imaging.nikon.com/support/index.htm

Weltweite Nikon-Garantie

Für Ihr Nikon-Gerät übernehmen wir für alle Herstellungsfehler ein volles Jahr Garantie ab dem Kaufdatum.

Während dieser Garantiezeit werden Reparaturen oder Nachbesserungen nur dann kostenlos durchgeführt,

wenn die Nikon weltweit-Garantiekarte zusammen mit dem Kassenbeleg oder einem anderen Kaufnachweis

einer autorisierten Nikon-Servicestelle vorgelegt wird. Das tatsächliche Kaufdatum sollte durch den

ursprünglichen Käufer mittels des Kassenbelegs, der Originalrechnung oder einer gleichwertigen

Bescheinigung nachgewiesen werden. Die Garantie ist weder übertragbar noch wird sie bei eventuellem

Verlust erneut ausgestellt. Die Garantie erstreckt sich nicht auf Schäden durch Unfälle, unsachgemäßen

Gebrauch oder unbefugte Reparaturen, Stoß-/Fallschäden, falsche Pflege oder Aufbewahrung, sowie Schäden

durch Sand oder Flüssigkeiten. Sie ist nur bei autorisierten Nikon-Servicestellen gültig.

Die Garantie tritt an Stelle aller anderen ausdrücklichen oder stillschweigenden Garantien und sonstigen

Verpflichtungen seitens des Herstellers und Vertreibers mit Ausnahme der geltenden gesetzlichen Rechte

und Ansprüche.

Informationen zu den autorisierten Nikon-Servicestellen finden Sie im Internet unter http://imaging.nikon.

com/support/index.htm

Garantie mondiale de réparations Nikon

Votre matériel Nikon est garanti contre tout vice de fabrication pour une année entière à partir de la date de

son achat. Pendant cette période, les réparations ou les réglages seront effectués gratuitement sur simple

présentation de la carte de garantie mondiale de réparations Nikon et de la facture, du ticket de caisse ou de

toute autre preuve d'achat à l'un des centres de réparation Nikon agréés. L'établissement de la date d'achat

originale doit être fait par l'acheteur initial au moyen d'un reçu ou de toute autre pièce probante. Cette

garantie ne peut pas être transférée, et il ne sera délivré aucun duplicata. La garantie ne couvre pas les

dommages dus à un accident, à une mauvaise utilisation et à des réparations effectuées par un personnel non

agréé, ainsi que les dommages dus à une chute, une manipulation ou un rangement inapproprié, ni ceux

causés par le sable ou l'eau. Elle est seulement valable dans les centres de réparation Nikon agréés.

Cette garanties remplacent toutes les autres garanties explicites ou implicites et toute autre obligation de

la part du fabricant et du distributeur. La garantie contractuelle, objet de la présente carte, ne prive pas

l'acheteur des garanties légales prévues par la législation applicable.

Pour en savoir plus sur les centres de réparation Nikon agréés, consultez http://imaging.nikon.com/support/index.htm

Nikon wereldwijde servicegarantie

Uw Nikon-apparatuur is gewaarborgd tegen alle fabricagefouten gedurende één jaar vanaf de datum van

aankoop. Tijdens deze periode worden reparaties en aanpassingen gratis uitgevoerd, maar alleen bij een

geautoriseerd Nikon-servicecentrum op vertoon van de Nikon wereldwijde servicegarantiekaart, samen met

de aankoopbon of een ander bewijs. Het aantonen van de originele aankoopdatum moet door de originele

koper worden gedaan via de aankoopbon of ander bewijs. De garantie is niet overdraagbaar en mag niet

opnieuw worden verstrekt. De garantie dekt niet de schade veroorzaakt door een ongeluk, onjuist gebruikt of

ongeoorloofde reparatie, schade veroorzaakt door vallen, onjuist opbergen of schade als gevolg van zand of

water. De garantie is alleen geldig bij geautoriseerde Nikon-servicecentra.

De garanties zijn in plaats van alle andere expliciete of impliciete garanties en van alle andere

verplichtingen aan de zijde van de fabrikant en distributeur, behalve voor de verplichtingen voorzien

door de geldende wet.

Voor informatie over geautoriseerde Nikon-servicecentra, bezoek http://imaging.nikon.com/support/index.htm

Garanzia assistenza Nikon Worldwide

Ogni apparecchio Nikon è garantito contro qualsiasi difetto di fabbricazione per un anno intero dalla data di

acquisto. Durante questo periodo, la riparazione o la regolazione sarà effettuata gratuitamente soltanto previa

presentazione della Card di garanzia che attesta il diritto all’assistenzaWorldwide Nikon; insieme ad essa deve

essere mostrato alla struttura di assistenza autorizzata Nikon a cui ci si rivolge il documento di vendita o altra

prova di acquisto. La determinazione della data di acquisto originale deve essere dimostrata dall'acquirente

tramite lo scontrino di vendita o altra prova di acquisto. La garanzia non è trasferibile e non verrà riemessa. La

garanzia non copre i danni causati da incidente, uso scorretto o riparazioni non autorizzate, i danni causati da

caduta, cura o conservazione non idonea o i danni provocati da sabbia o acqua. La garanzia è valida solo presso

le strutture di assistenza autorizzate Nikon.

La presente garanzia sostituisce tutte le altre garanzie espresse o implicite e qualsiasi altro obbligo da

parte del produttore e del distributore, fatti salvi gli obblighi previsti dalla legge applicabile.

Per informazioni sulle strutture di assistenza autorizzate Nikon, visitare http://imaging.nikon.com/support/index.htm

Garantía del servicio internacional de Nikon

Su equipo Nikon está garantizado, durante un año completo a partir de la fecha de compra, contra todo

defecto de fabricación. Durante este período, las reparaciones o ajustes se realizarán sin cargo alguno

únicamente tras la presentación de laTarjeta de garantía del servicio internacional de Nikon junto con el recibo

de compra, o cualquier otro tipo de prueba de adquisición, en cualquier instalación de servicio de Nikon

autorizada. El establecimiento de la fecha de compra original debe ser realizado por el comprador original

mediante el recibo de compra o cualquier otra prueba similar. La garantía no es transferible ni renovable. La

garantía no cubre los daños sufridos por accidentes, el uso inapropiado o las reparaciones no autorizadas, los

daños causados por caídas, cuidados o almacenamiento indebidos ni los daños causados por la arena o el

agua. Es válida únicamente en las instalaciones de servicio de Nikon autorizadas.

Las garantías sustituyen cualquier otra garantía expresa o implícita y cualquier otra obligación por parte

del fabricante y del distribuidor, a excepción de las obligaciones indicadas por la legislación aplicable.

Para más información sobre las instalaciones de servicio de Nikon autorizadas, visite http://imaging.nikon.com/

support/index.htm

Garantia de Assistência Internacional da Nikon

O seu equipamento Nikon está garantido contra quaisquer defeitos de fabrico durante um ano completo

desde a data de compra. Durante este período, reparações ou ajustes serão realizados gratuitamente apenas

após a apresentação do Cartão de Garantia de Assistência Internacional da Nikon em conjunto com o recibo de

venda ou outra prova de compra a qualquer instalação de assistência autorizada da Nikon. O cliente adquirente

original deve comprovar a data de compra original através do recibo de venda ou de outros comprovativos. A

garantia não é transferível nem será emitida novamente. A garantia não cobre danos causados por acidente,

utilização indevida ou reparação não autorizada, danos causados por queda, cuidados ou armazenamento

inadequados, ou danos resultantes de areia ou água. É apenas válida em instalações de assistência autorizadas

da Nikon.

As garantias substituem quaisquer outras garantias explícitas ou implícitas e qualquer outra obrigação

por parte do fabricante e distribuidor, excepto para as obrigações previstas nos termos de legislação

aplicável.

Para informação sobre as instalações de assistência autorizadas da Nikon, visite http://imaging.nikon.com/

support/index.htm

SAMPLE

Português

Antes de utilizar este produto, por favor, leia com atenção tanto estas instruções

como o manual da câmara.

Nota: Quando montada numa câmara digital reﬂex de objetiva simples de

formato DX tal como a D7100 ou a D5500, esta objetiva tem um ângulo de

visão de 5° 20e uma distância focal equivalente a 450 mm (formato de 35 mm).

Para Sua Segurança

AVISOS

• Não desmontar nem modicar. Em caso de mau funcionamento, o produto deve

ser reparado apenas por um técnico qualiﬁcado. Se o produto se partir e

abrir como resultado de uma queda ou outro acidente, evite tocar nas peças

expostas. A não observância destas precauções poderá resultar em choque

elétrico ou outras lesões.

• Desligar imediatamente a câmara em caso de avaria. Se notar fumo ou um odor

estranho com origem no equipamento, desligue imediatamente o adaptador

CA e remova a bateria da câmara, tendo cuidado para evitar queimaduras. A

operação continuada pode resultar em incêndio ou lesão. Após remover a

bateria, leve o equipamento a um centro de assistência autorizado da Nikon

para inspeção.

• Manter seco. Não exponha o produto a água nem o manuseie com as mãos

molhadas. A não observância desta precaução poderá resultar em incêndio

ou choque elétrico.

• Não utilizar na presença de gás inamável. Trabalhar com o equipamento em

postos de gasolina ou na presença de gás propano ou outro gás ou pó

inﬂamável pode resultar em explosão ou incêndio.

• Não olhar para o sol através da objetiva ou do visor da câmara. Visualizar o sol ou

outra fonte de iluminação forte através da objetiva ou visor pode causar

incapacidade visual permanente.

PRECAUÇÕES

• Manter fora do alcance das crianças. A não observância desta precaução poderá

resultar em lesões ou avaria do produto.

• Não focar a luz solar através da objetiva. A luz do sol focada através da objetiva pode

causar incêndio. Ao fotografar motivos em contraluz, mantenha o sol fora do

enquadramento; se a objetiva não for utilizada durante um período prolongado,

volte a colocar a tampa da objetiva e armazene longe de luz solar direta.

• Nãoaquecerem demasia. Não deixe o produto em locais expostos a temperaturas

extremamente altas, tal como num veículo fechado sob luz solar direta,

nem embrulhe o produto numa toalha ou lenço ou de outra forma o cubra

enquanto este estiver a ser utilizado. A não observância destas precauções

poderá resultar em incêndio ou avaria do produto.

■

Peças da Objetiva (Figura 1)

qMarca de montagem do para-sol

da objetiva

wAnel de focagem

eIndicador de distância de focagem

rMarca da distância de focagem

tÍndice de rotação da objetiva

yMarca de montagem da objetiva

uJunta de borracha da montagem

da objetiva

iContactos CPU

oComutador de modo de focagem

!0 Comutador de limite de focagem

!1 Comutador da redução da vibração

!2 Para-sol da objetiva

!3 Marca de bloqueio do para-sol da

objetiva

!4 Marca de alinhamento do para-sol

da objetiva

!5 Índices de posição (90°) *

!6 Anel da coleira de tripé*

!7 Manípulo de ﬁxação do anel da

coleira de tripé*

* Opcional.

■

Compatibilidade

Esta objetiva pode ser usada com câmaras série D4, série D3, Df, D810,

série D800, D750, D700, D610, D600, série D300, D7100, D7000, D5500,

D5300, D5200, D5100, D5000, D3300, D3200 e D3100. Para obter informações

atualizadas sobre câmaras compatíveis, consulte os nossos catálogos mais

recentes ou visite o website da Nikon da sua área.

■

Focagem

Os modos de focagem suportados são mostrados na seguinte tabela (para

informações sobre os modos de focagem da câmara, consulte o manual da câmara).

Modo de focagem

da câmara

Modo de focagem da objetiva

A/M

M/A

Focagem

automática com

opção manual

(prioridade a AF)

Focagem

automática com

opção manual

(prioridade manual)

Focagem manual

com telémetro

eletrónico

MF Focagem manual com telémetro eletrónico

Modos A/M e M/A

• M/A: A focagem automática pode ser anulada rodando o anel

de focagem da objetiva.

• A/M: Como acima, exceto que o anel de focagem deve ser

rodado adicionalmente antes de a focagem automática ser

anulada, evitando alterações acidentais à focagem causadas

pela operação não intencional do anel de focagem.

z Deslize o comutador do modo de focagem da objetiva para A/M ou M/A.

xFoque.

Se desejado, a focagem automática pode ser anulada rodando

o anel de focagem da objetiva enquanto o botão de disparo

do obturador é ligeiramente premido (ou, se a câmara estiver

equipada com um botão AF-ON, enquanto o botão AF-ON estiver

premido). Para voltar a focar utilizando a focagem automática,

prima ligeiramente o botão de disparo do obturador ou prima o

botão AF-ON de novo.

O Comutador de Limite de Focagem

Este comutador determina os limites da distância de focagem para a focagem

automática.

• FULL: Selecione esta opção para utilizar toda a gama de focagem.

• ∞–3

m: Se o seu motivo irá estar sempre a uma distância de pelo

menos 3

m, selecione esta opção para focagem mais rápida.

■

Profundidade de Campo

Se a câmara oferecer pré-visualização de profundidade de campo (número f

superior), a profundidade de campo pode ser pré-visualizada no visor.

Nota: Note que o indicador da distância de focagem foi concebido apenas como

um guia e pode não mostrar com exatidão a distância ao motivo e pode, devido à

profundidade de campo ou outros fatores, não mostrar ∞ quando a câmara está

focada num objeto distante.

■

Abertura

A abertura é ajustada utilizando os controlos da câmara. A velocidade de disparo

pode diminuir a algumas aberturas.

■

Unidades de Flash Incorporado

Ao utilizar o ﬂash incorporado em câmaras equipadas com uma unidade de ﬂash

incorporado, remova o para-sol da objetiva para evitar a vinhetagem (sombras

criadas onde a extremidade da objetiva obscurece o ﬂash incorporado).

■

Redução da Vibração (VR, Vibration Reduction)

A redução da vibração (VR) reduz o efeito tremido provocado pela vibração da

câmara, permitindo velocidades do obturador até 4,5 passos mais lentas que o

que seria normal, aumentando a gama de velocidades do obturador disponíveis.

Os efeitos deVR sobre a velocidade do obturador são medidos em modo NORMAL

de acordo com as normas da Camera and Imaging Products Association (CIPA);

as objetivas de formato FX são medidas utilizando câmaras digitais de formato

FX e as objetivas de formato DX utilizando câmaras de formato DX. As objetivas

de zoom são medidas com o zoom no máximo.

Utilizar o Comutador de Redução da Vibração

• Selecione OFF (DESLIGAR) para desligar a redução da vibração.

• Selecione NORMAL para uma redução da vibração melhorada ao

fotografar motivos parados. A redução da vibração é ativada

quando o botão de disparo do obturador é ligeiramente premido.

• Selecione SPORT (DESPORTO) ao fotografar atletas e outros

motivos que se movam de forma imprevisível e rápida. A

redução da vibração é ativada quando o botão de disparo do

obturador é ligeiramente premido.

Utilizar a Redução da Vibração: Notas

• Ao utilizar a redução da vibração, prima ligeiramente o botão de disparo

do obturador e espere que a imagem no visor estabilize antes de premir

completamente o botão de disparo do obturador.

• Quando a redução da vibração está ativa, a imagem no visor poderá ﬁcar

desfocada após o obturador ser disparado. Isto não indica mau funcionamento.

• SPORT (DESPORTO) é recomendado para as fotograﬁas panorâmicas, embora

NORMAL também seja suportado.

• Nos modos NORMAL e SPORT (DESPORTO), a redução da vibração aplica-se

apenas ao movimento que não faz parte de uma orientação (se a câmara for

orientada horizontalmente, por exemplo, a redução da vibração será aplicada

apenas à vibração vertical).

• Não desligue a câmara nem remova a objetiva enquanto a redução da

vibração estiver em vigor. Se a alimentação à objetiva for cortada enquanto a

redução da vibração está ligada, a objetiva pode fazer barulhos ao ser agitada.

Isto não constitui mau funcionamento e pode ser corrigido voltando a montar

a objetiva e ligando a câmara.

• Se a câmara estiver equipada com um ﬂash incorporado, a redução da

vibração será desativada enquanto o ﬂash carrega.

• A redução da vibração NORMAL e SPORT (DESPORTO) podem reduzir o

efeito tremido quando a câmara estiver montada num tripé. Contudo,

OFF (DESLIGADA) pode produzir resultados melhores em alguns casos,

dependendo do tipo de tripé e das condições fotográﬁcas.

• NORMAL e SPORT (DESPORTO) são recomendados se a câmara estiver montada

num monopé.

■

O Para-sol da Objetiva

Os para-sóis da objetiva protegem a objetiva e bloqueiam a luz dispersa que

causaria de outro modo reﬂexo ou efeito fantasma.

Montar o Para-sol

Alinhe a marca de montagem do para-

sol da objetiva (●) com a marca de

alinhamento do para-sol da objetiva ( ) e

depois rode o para-sol (w) até que a marca

●esteja alinhada com a marca de bloqueio

do para-sol da objetiva (—).

Ao montar ou remover o para-sol, segure-o perto do símbolo na sua base e

evite apertá-lo em demasia. Pode ocorrer vinhetagem se o para-sol não estiver

montado corretamente.

O pára-sol pode ser revertido e montado na objetiva quando não estiver a

ser utilizado. Quando o pára-sol está revertido, pode montar-se e remover-se

rodando-o enquanto se segura perto da marca de bloqueio (—).

■



O Anel

Opcional RT-1 da Coleira de Tripé

Liberte o manípulo de ﬁxação do anel da coleira de tripé para rodar a câmara

para a posição desejada e orientar o ecrã horizontal ou verticalmente. Note que

a sua mão pode entrar em contacto com o tripé se rodar a câmara enquanto o

segura pelo punho. Dependendo de como a câmara ou o tripé estão montados,

a vibração da câmara pode ser reduzida montando o tripé no encaixe de tripé

da câmara.

APRECAUÇÕES

Aperte completamente o manípulo de ﬁxação do anel da coleira de tripé quando

montar o anel da coleira de tripé. A não observância desta precaução pode resultar

no desencaixe do anel da coleira de tripé da objetiva, resultando em lesões.

Español

Prima di usare questo prodotto, leggere attentamente sia queste istruzioni sia il

manuale della fotocamera.

Nota:

quando montato su una fotocamera digitale reﬂex con obiettivo singolo

formato DX come la D7100 o la D5500, questo obiettivo ha un angolo di campo di

5° 20

e una lunghezza focale equivalente a 450 mm (formato 35 mm).

Per la vostra sicurezza

AVVERTENZE

• Non disassemblare o modicare. In caso di malfunzionamento, il prodotto deve

essere riparato esclusivamente da un tecnico qualiﬁcato. Se il prodotto

dovesse rompersi e quindi aprirsi in seguito a caduta o altri incidenti, evitare di

toccare parti esposte. La mancata osservanza di queste precauzioni potrebbe

provocare scosse elettriche o altre lesioni.

• Spegnere immediatamente la fotocamera in caso di malfunzionamento. Qualora

si notino fumo o strani odori provenienti dall'attrezzatura, disconnettere

immediatamente l'adattatore CA e rimuovere la batteria della fotocamera,

facendo attenzione a non ustionarsi. Continuare a utilizzare il prodotto

potrebbe provocare incendi o lesioni. Dopo aver rimosso la batteria, portare

l'apparecchio a un centro assistenza autorizzato Nikon per un controllo.

• Tenere asciutto. Non esporre il prodotto all'acqua né maneggiare con le mani

bagnate. La mancata osservanza di questa precauzione potrebbe causare

incendi o scosse elettriche.

• Non utilizzare in presenza di gas inammabile. L'uso dell'apparecchio durante

la sosta presso stazioni di rifornimento o in presenza di propano o altri gas

inﬁammabili oppure polvere potrebbe provocare esplosioni o incendi.

• Non guardare il sole attraverso l'obiettivo o il mirino della fotocamera. Guardare il sole

o un'altra fonte di luce intensa attraverso l'obiettivo o il mirino può causare

disabilità visive permanenti.

PRECAUZIONI

• Tenere fuori dalla portata dei bambini. La mancata osservanza di questa

precauzione potrebbe causare lesioni o malfunzionamenti del prodotto.

• Nonmettereafuocolalucedelsoleattraversol'obiettivo. La luce del sole messa a fuoco

attraverso l'obiettivo potrebbe causare incendi. Quando si riprendono soggetti

in controluce, fare in modo che il sole rimanga ben fuori dall'inquadratura; se

l'obiettivo non verrà usato per un periodo di tempo prolungato, riposizionare i

tappi dell'obiettivo e conservarlo lontano dalla luce diretta del sole.

• Non surriscaldare. Non lasciare il prodotto in luoghi esposti a temperature

estremamente elevate, per esempio all'interno di un veicolo sotto la luce

diretta del sole, né avvolgere il prodotto in un panno o fazzoletto o coprirlo

in altro modo durante l'uso. La mancata osservanza di queste precauzioni

potrebbe provocare incendi o malfunzionamenti del prodotto.

Italiano

■

Componenti dell'obiettivo (Figura 1)

qRiferimento di innesto paraluce

wAnello di messa a fuoco

eIndicatore della distanza di messa a

fuoco

rRiferimento della distanza di messa

a fuoco

tIndice di rotazione obiettivo

yRiferimento di innesto obiettivo

uGuarnizione in gomma di innesto

obiettivo

iContatti CPU

Selettore del modo di messa a fuoco

!0 Interruttore limite di messa a fuoco

!1 Interruttore riduzione vibrazioni

!2 Paraluce

!3 Riferimento di blocco paraluce

!4 Riferimento di allineamento

paraluce

!5 Indici posizione (90°) *

!6 Anello collare treppiedi*

!7 Manopola di attacco anello collare

treppiedi*

* Opzionale.

■

Compatibilità

Questo obiettivo può essere usato con fotocamere della serie D4, della serie

D3, Df, D810, della serie D800, D750, D700, D610, D600, della serie D300,

D7100, D7000, D5500, D5300, D5200, D5100, D5000, D3300, D3200 e D3100.

Per informazioni aggiornate sulle fotocamere compatibili, consultare i nostri

cataloghi più recenti o visitare il sito web Nikon della propria area.

■

Messa a fuoco

I modi di messa a fuoco supportati sono mostrati nella seguente tabella (per

informazioni sui modi di messa a fuoco della fotocamera, vedere il manuale

della fotocamera).

Modo messa a fuoco

fotocamera

Modo messa a fuoco obiettivo

A/M

M/A

Esclusione

dell'autofocus

manuale

(priorità AF)

Esclusione

dell'autofocus

manuale

(priorità manuale)

Messa a fuoco

manuale con

telemetro

elettronico

MF Messa a fuoco manuale con telemetro elettronico

Modi A/M e M/A

• M/A: l'autofocus può essere escluso ruotando l'anello di messa

a fuoco dell'obiettivo.

• A/M: come sopra, tranne che l'anello di messa a fuoco deve

essere ruotato ulteriormente prima che l'autofocus venga

escluso, evitando i cambiamenti accidentali della messa a fuoco

causati da operazioni involontarie dell'anello di messa a fuoco.

z Far scorrere il selettore del modo di messa a fuoco dell'obiettivo su A/M

o M/A.

xMettere a fuoco.

Se lo si desidera, l'autofocus può essere escluso manualmente,

ruotando l'anello di messa a fuoco mentre il pulsante di scatto è

premuto a metà corsa (oppure, se la fotocamera è dotata di un

pulsante AF-ON, mentre è premuto il pulsante AF-ON). Per mettere

nuovamente a fuoco utilizzando l'autofocus, premere nuovamente

il pulsante di scatto a metà corsa oppure il pulsante AF-ON.

Interruttore limite di messa a fuoco

Questo interruttore stabilisce i limiti della distanza di messa a fuoco per

l'autofocus.

• FULL: selezionare questa opzione per usare tutto il range di

messa a fuoco.

• ∞–

m: se il soggetto sarà sempre a una distanza di almeno

selezionare questa opzione per una messa a fuoco più rapida.

■

Profondità di campo

Se la fotocamera è dotata dell'anteprima della profondità di campo (arresto in

basso), la profondità di campo può essere vista in anteprima nel mirino.

Nota: si noti che l'indicatore della distanza di messa a fuoco costituisce

semplicemente una guida e potrebbe non mostrare con precisione la distanza

dal soggetto e potrebbe, a causa della profondità di campo o di altri fattori, non

mostrare ∞ quando la fotocamera sta mettendo a fuoco un oggetto distante.

■

Diaframma

Il diaframma viene regolato mediante i controlli della fotocamera. La frequenza

fotogrammi potrebbe diminuire con alcuni diaframmi.

■

Unità ﬂash incorporate

Quando si utilizza il ﬂash incorporato su fotocamere dotate di un'unità ﬂash

incorporata, rimuovere il paraluce per evitare vignettatura (ombre create

laddove l'estremità dell'obiettivo oscura il ﬂash incorporato).

■

Riduzione vibrazioni (VR)

La riduzione vibrazioni (VR) riduce le sfocature causate dal movimento della

fotocamera, consentendo tempi di posa più lunghi ﬁno a 4,5 arresti rispetto a

quelli che sarebbero possibili altrimenti, aumentando così la gamma dei tempi

di posa disponibili. Gli eﬀetti della funzione VR sul tempo di posa sono misurati

in modalità NORMAL in base agli standard della Camera and Imaging Products

Association (CIPA); gli obiettivi in formato FX sono misurati usando fotocamere

digitali in formato FX, gli obiettivi in formato DX usando fotocamere in formato

DX. Gli obiettivi zoom vengono misurati allo zoom massimo.

Uso dell'interruttore riduzione vibrazioni

• Selezionare OFF per disattivare la riduzione vibrazioni.

• Selezionare NORMAL per una riduzione vibrazioni migliorata

quando si fotografano soggetti statici. La riduzione vibrazioni ha

eﬀetto quando il pulsante di scatto viene premuto a metà corsa.

• Selezionare SPORT quando si fotografano atleti e altri soggetti

che si muovono rapidamente e in modo imprevedibile. La

riduzione vibrazioni ha eﬀetto quando il pulsante di scatto

viene premuto a metà corsa.

Uso della riduzione vibrazioni: note

• Quando si usa la riduzione vibrazioni, premere il pulsante di scatto a metà

corsa e attendere che l'immagine nel mirino si stabilizzi, prima di premere del

tutto il pulsante di scatto.

• Quando è attiva la riduzione vibrazioni, l'immagine nel mirino potrebbe

risultare sfocata dopo lo scatto. Ciò non indica un malfunzionamento.

• SPORT è consigliato per scatti di panning, sebbene anche NORMAL sia supportato.

• Nei modi NORMAL e SPORT, la riduzione vibrazioni si applica soltanto al

movimento che non è parte del panning (se si eﬀettua una ripresa panoramica

orizzontale con la fotocamera, per esempio, la riduzione vibrazioni si applica

soltanto al movimento verticale).

• Non spegnere la fotocamera e non rimuovere l'obiettivo mentre la riduzione

vibrazioni è attiva. Se viene interrotta l'alimentazione all'obiettivo mentre la

riduzione vibrazioni è attiva, l'obiettivo potrebbe tintinnare quando viene

scosso. Ciò non rappresenta un malfunzionamento e può essere corretto

attaccando nuovamente l'obiettivo e riaccendendo la fotocamera.

• Se la fotocamera è dotata di un ﬂash incorporato, la riduzione vibrazioni verrà

disattivata mentre il ﬂash sta caricando.

• La riduzione vibrazioni NORMAL e SPORT può ridurre le sfocature quando la

fotocamera è innestata su un treppiedi. OFF potrebbe tuttavia produrre risultati

migliori in alcuni casi, in base al tipo di treppiedi e alle condizioni di ripresa.

• NORMAL e SPORT sono consigliati se la fotocamera è innestata su un monopiede.

■

Il paraluce

Il paraluce protegge l'obiettivo e blocca la luce sporadica che altrimenti

potrebbe causare fenomeni di luce parassita o immagini fantasma.

Montaggio del paraluce

Allineare il riferimento di innesto paraluce

(●) con il riferimento di allineamento

paraluce ( ) e quindi ruotare il paraluce

(w) nché il riferimento ●non è allineato

con il riferimento di blocco paraluce (—).

Quando si attacca o rimuove il paraluce, mantenerlo in prossimità del simbolo

presente sulla sua base ed evitare di aﬀerrarlo con troppa forza. Se il paraluce

non è attaccato correttamente, possono veriﬁcarsi vignettature.

Il paraluce può essere girato su se stesso e montato sull'obiettivo quando non

utilizzato. Quando il paraluce è girato, può essere attaccato e rimosso ruotandolo

mentre lo si mantiene in prossimità del contrassegno di blocco (—).

■

Anello collare treppiedi opzionale RT-1

Allentarelamanopolacollegamentoanellocollaretreppiediperruotarelafotocamera

nella posizione desiderata e orientare il display in orizzontale o in verticale. Si noti

che la mano potrebbe venire a contatto con il treppiedi se si ruota la fotocamera

mentre la si regge dall'impugnatura. A seconda del metodo di collegamento della

fotocamera o del treppiedi, il movimento della fotocamera potrebbe essere ridotto

ﬁssando il treppiedi all'attacco per treppiedi della fotocamera.

APRECAUZIONI

Serrare completamente la manopola di attacco anello collare treppiedi quando si

monta l'anello collare treppiedi. La mancata osservanza di questa precauzione potrebbe

causare il distacco dell'anello collare treppiedi dall'obiettivo, provocando lesioni.

Montaggio dell'anello collare treppiedi

(Figura 2)

zAllentare la manopola di attacco dell'anello collare treppiedi (q).

xAprire l'anello.

Tirare la manopola di attacco verso di sé (w) e aprire l'anello (e).

cPosizionare l'obiettivo nell'anello (r).

vChiudere l'anello.

Tirare la manopola di attacco verso di sé (t) e chiudere l'anello

(y). Non esercitare una forza eccessiva, poiché la mano potrebbe

rimanere incastrata nell'anello.

bSerrare la manopola di attacco (u).

Antes de utilizar este producto, lea detenidamente tanto estas instrucciones

como el manual de la cámara.

Nota: Al instalarse en una cámara digital réﬂex de objetivo único de formato DX,

como la D7100 o D5500, este objetivo posee un ángulo de visión de 5° 20y una

distancia focal equivalente a 450 mm (formato de 35 mm).

Por su seguridad

ADVERTENCIAS

• No desmontar ni modicar. Si funciona incorrectamente, el producto debe ser

reparado solamente por un técnico cualiﬁcado. Si el equipo se rompe y queda

abierto debido a un golpe u otro accidente, evite tocar las piezas expuestas.

Si se hace caso omiso de estas precauciones podría ocasionar descargas

eléctricas u otras lesiones.

• Apague inmediatamente la cámara en caso de mal funcionamiento. Si observa que

sale humo o percibe un olor inusual proveniente del equipo, desconecte

inmediatamente el adaptador de CA y retire la batería de la cámara, teniendo

cuidado de no quemarse. Un uso continuado podría provocar incendios o

lesiones. Después de retirar la batería, lleve el equipo a un centro de servicio

técnico autorizado de Nikon para someterlo a una inspección.

• Manténgalo seco. No exponga el producto al agua ni lo manipule con las manos

mojadas. Si hace caso omiso de esta precaución, podría ocasionar incendios

o descargas eléctricas.

• Noutilizaren presencia degasinamable. Operar equipo electrónico en gasolineras

o en lugares donde exista propano u otros gases inﬂamables o polvo puede

causar una explosión o un incendio.

• No mire directamente al sol a través del objetivo o del visor de la cámara. Mirar al sol o

a otra fuente de luz brillante a través del objetivo o el visor podría ocasionar

problemas de visión permanentes.

PRECAUCIONES

• Mantener fuera del alcance de los niños. Si hace caso omiso de esta precaución,

podría ocasionar lesiones o funcionamientos incorrectos.

• No reejar los rayos del sol a través del objetivo. La luz del sol reﬂejada a través del

objetivo puede causar incendios. Al disparar en condiciones de contraluz,

mantenga el sol alejado del encuadre; si el objeto no va a ser utilizado durante

un período de tiempo prolongado, coloque las tapas del objetivo y guárdelo

lejos del alcance de la luz directa del sol.

• No sobrecalentar. No deje el producto en lugares expuestos a temperaturas

extremadamente altas, como por ejemplo en el interior de un vehículo cerrado

expuesto a la luz directa del sol, ni envuelva el producto en una toalla o pañuelo

ni lo cubra de ninguna otra manera durante el uso. Si hace caso omiso de estas

precauciones, podría ocasionar un incendio o funcionamientos incorrectos.

■

Partes del objetivo (Imagen 1)

qMarca de montaje del parasol

wAnillo de enfoque

eIndicador de distancia de enfoque

rMarca de distancia de enfoque

tÍndice de rotación del objetivo

yMarca de montaje de objetivo

Junta de goma de montaje del objetivo

iContactos de CPU

oInterruptor de modo de enfoque

!0 Interruptor de límite de enfoque

!1 Interruptor de reducción de la

vibración

!2 Parasol de objetivo

!3 Marca de bloqueo del parasol

!4 Marca de alineación del parasol

!5 Índices de posición (90°) *

!6 Anillo del trípode*

!7 Mando de ﬁjación del anillo del

trípode*

* Opcional.

■

Compatibilidad

Este objetivo puede ser utilizado con las cámaras serie D4, serie D3, Df, D810,

serie D800, D750, D700, D610, D600, serie D300, D7100, D7000, D5500, D5300,

D5200, D5100, D5000, D3300, D3200 y D3100. Si desea información actualizada

sobre las cámaras compatibles, consulte nuestros catálogos más recientes o

visite el sitio web de Nikon de su región.

■

Enfoque

Los modos de enfoque compatibles se muestran en la siguiente tabla (para más

información sobre los modos de enfoque de la cámara, consulte el manual de

la cámara).

Modo de enfoque

de cámara

Modo de enfoque del objetivo

A/M

M/A

Autofoco con

anulación manual

(prioridad AF)

Autofoco con

anulación manual

(prioridad manual)

Enfoque manual

con telémetro

electrónico

MF Enfoque manual con telémetro electrónico

Modos A/M y M/A

• M/A: El autofoco puede anularse girando el anillo de enfoque

del objetivo.

• A/M: Tal y como se ha mencionado anteriormente, excepto

que el anillo de enfoque debe ser girado aún más antes de

que el autofoco se anule, evitando cambios accidentales en

el enfoque a causa de una operación del anillo de enfoque

no intencionada.

z Deslice el interruptor de modo de enfoque del objetivo a A/M o M/A.

xEnfoque.

Si lo desea, el autofoco puede ser controlado manualmente girando

el anillo de enfoque del objetivo mientras pulsa el disparador hasta

la mitad (o, si la cámara está equipada con un botón AF-ON, cuando se

pulse el botón AF-ON). Para volver a enfocar usando el autofoco, pulse

el disparador hasta la mitad o pulse nuevamente el botón AF-ON.

Interruptor de límite de enfoque

Este interruptor determina los límites de distancia de enfoque para el autofoco.

• FULL: Seleccione esta opción para usar el rango de enfoque

completo.

• ∞–3 m: Si el sujeto estará siempre a una distancia de al menos

3 m (9,9 pies), seleccione esta opción para que el enfoque sea

más rápido.

■

Profundidad de campo

Si la cámara posee la función de vista previa de la profundidad de campo

(reducción de apertura de diafragma), la profundidad de campo puede

previsualizarse en el visor.

Nota: Tenga en cuenta que el indicador de distancia de enfoque es solo una guía

y podría no mostrar de forma precisa la distancia hasta el sujeto y, debido a la

profundidad de campo o a otros factores, podría no mostrar ∞ cuando la cámara

está enfocando un objeto distante.

■

Diafragma

El diafragma se ajusta utilizando los controles de la cámara. La velocidad de

grabación podría disminuir con ciertos diafragmas.

■



Flashes incorporados

Al usar el ﬂash incorporado en las cámaras equipadas con un ﬂash incorporado,

retire el parasol para evitar el viñeteado (sombras creadas en las que el extremo

del objetivo oscurece el ﬂash incorporado).

■

Reducción de la vibración (VR)

La reducción de la vibración (VR) reduce las borrosidades causadas por las

sacudidas de la cámara, permitiendo velocidades de obturación de hasta 4,5

paradas más lentas de lo normal, aumentando la gama de velocidades de

obturación disponibles. Los efectos de la VR en la velocidad de obturación se

miden en el modo NORMAL en conformidad con los estándares de Camera

and Imaging Products Association (CIPA); los objetivos de formato FX se miden

utilizando cámaras digitales de formato FX, y los objetivos de formato DX usando

cámaras de formato DX. Los objetivos con zoom se miden en el zoom máximo.

Uso del interruptor de reducción de la vibración

• Seleccione OFF para desactivar la reducción de la vibración.

• Seleccione NORMAL para mejorar la reducción de la vibración al

fotograﬁar sujetos en estado estacionario. La reducción de la

vibración se aplica al pulsar el disparador hasta la mitad.

• Seleccione SPORT al fotograﬁar atletas y otros sujetos que se

muevan rápida e impredeciblemente. La reducción de la

vibración se aplica al pulsar el disparador hasta la mitad.

Uso de la reducción de la vibración: Notas

• Al usar la reducción de la vibración, pulse el disparador hasta la mitad y

espere a que se estabilice la imagen en el visor antes de pulsar totalmente

el disparador.

• Al activar la reducción de la vibración, la imagen en el visor podría difuminarse

después de haber soltado el obturador.

• Se recomienda SPORT para barrer tomas, aunque NORMAL también es compatible.

• En los modos NORMAL y SPORT, la reducción de la vibración es aplicada

únicamente al movimiento que no es parte del barrido (si la cámara es barrida

horizontalmente, por ejemplo, la reducción de la vibración será aplicada

únicamente a las sacudidas verticales).

• No apague la cámara ni desmonte el objetivo cuando se encuentre en efecto

la reducción de vibración. Si se corta la alimentación del objetivo cuando

se encuentre activa la reducción de la vibración, el objetivo podría producir

un ruido al sacudirlo. Esto no es un mal funcionamiento, y se puede corregir

volviendo a montar el objetivo y encendiendo la cámara.

• Si la cámara está equipada con un ﬂash incorporado, la reducción de la

vibración se desactivará mientras esté cargando el ﬂash.

• La reducción de la vibración NORMAL y SPORT puede reducir las borrosidades al

montar la cámara sobre un trípode. Sin embargo, OFF podría producir mejores

resultados en ciertos casos en función del tipo de trípode y de las condiciones

de disparo.

• NORMAL y SPORT se recomiendan al montar la cámara en un monopie.

■

Parasol del objetivo

El parasol protege al objetivo y bloquea la luz directa que podría ocasionar

destello o fantasma.

Instalación del parasol

Aliene la marca de montaje del parasol

(●) con la marca de alineación del parasol

() y, a continuación, gire el parasol (w)

hasta que la marca ●esté alineada con la

marca de bloqueo del parasol (—).

Al montar o quitar el parasol, sujételo cerca del símbolo sobre su base y evite

apretarlo demasiado fuerte. El viñeteado puede presentarse si el parasol no está

instalado correctamente.

El parasol se puede invertir y montar sobre el objetivo cuando no esté en uso. Al

invertir el parasol, se puede instalar y quitar girándolo mientras lo sujeta cerca

de la marca de bloqueo (—).

■

El anillo del trípode opcional RT-1

Aﬂoje el control accesorio del anillo del trípode para girar la cámara a la posición

deseada y oriente la visualización horizontal o verticalmente. Tenga en cuenta

que su mano podría entrar en contacto con el trípode si gira la cámara mientras

la sujeta por la empuñadura. En función de la instalación de la cámara o trípode,

podría reducir las sacudidas de la cámara instalando el trípode a la rosca para

trípode de la cámara.

APRECAUCIÓN

Apriete debidamente el mando de ﬁjación del anillo del trípode al instalar el

mismo. Si no cumple esta precaución podría provocar la caída del anillo del

trípode del objetivo, provocando lesiones.

Instalación del anillo del trípode

(Imagen 2)

zAﬂoje el mando de ﬁjación del anillo del trípode (q).

xAbra el anillo.

Tire del mando de jación hacia usted (

) y abra el anillo (

cColoque el objetivo en el anillo (r).

Nederlands

Lees voordat u dit product gebruikt zorgvuldig deze instructies en de

camerahandleiding door.

Opmerking:

Indien gemonteerd op een digitale reﬂexcamera in DX-formaat

zoals de D7100 of D5500, heeft dit objectief een beeldhoek van

5° 20

en een

brandpuntsafstand die gelijk is aan 450 mm (35 mm formaat).

Voor uw veiligheid

WAARSCHUWINGEN

• Niet demonteren of modiceren. In het geval van een defect mag het product

alleen worden gerepareerd door een gekwaliﬁceerde reparateur. Mocht

het product openbreken als gevolg van een val of ander ongeluk, voorkom

dan het aanraken van blootgestelde delen. Het niet in acht nemen van deze

voorzorgsmaatregel kan een elektrische schok of ander letsel tot gevolg

hebben.

• Schakel de camera onmiddellijk uit in geval van een defect. Mocht u rook of een

ongebruikelijke geur uit het apparaat waarnemen, haal dan onmiddellijk de

lichtnetadapter uit het stopcontact en verwijder de camera batterij en let

goed op dat u geen brandwonden oploopt. Voortgaand gebruik kan brand

of letsel tot gevolg hebben. Breng, na het verwijderen van de batterij, het

apparaat voor onderzoek naar een door Nikon geautoriseerd servicecenter.

• Houd droog. Stel het product niet bloot aan water of gebruik het niet met natte

handen. Het niet in acht nemen van deze voorzorgsmaatregel kan brand of

een elektrische schok tot gevolg hebben.

• Gebruik niet in de aanwezigheid van brandbaar gas. Het bedienen van elektronische

apparatuur bij tankstations of in de aanwezigheid van propaan of ander

brandbaar gas kan een explosie of brand veroorzaken.

• Kijk niet naar de zon via het objectief of de camerazoeker. Via het objectief, de

zoeker of teleconverter naar de zon of andere felle lichtbronnen kijken, kan

permanent visueel letsel veroorzaken.

WAARSCHUWINGEN

• Houdbuitenbereikvankinderen.Het nietinachtnemenvandezevoorzorgsmaatregel

kan letsel of storing van het product veroorzaken.

• Stel niet scherp op zonlicht door het objectief. Zonlicht scherpgesteld door het

objectief kan brand veroorzaken. Houd de zon goed uit het kader bij het

opnemen van onderwerpen met tegenlicht; als het objectief gedurende

langere tijd niet wordt gebruikt, plaats de objectiefdoppen terug en berg niet

op in direct zonlicht.

• Niet oververhitten. Laat het product niet achter op plaatsen blootgesteld

aan extreem hoge temperaturen, zoals in een gesloten voertuig in direct

zonlicht en wikkel het product niet in een handdoek of zakdoek of bedek

het product niet anderszins tijdens gebruik. Het niet in acht nemen van deze

voorzorgsmaatregel kan brand of storing van het product veroorzaken.

■

Onderdelen van het objectief (Afbeelding 1)

qBevestigingsmarkering voor

zonnekap

wScherpstelring

eAanduiding voor scherpstelafstand

rMarkering voor scherpstelafstand

tObjectiefrotatie-index

yObjectief montagemarkering

uRubberen afdichting voor

objectiefbevestiging

iCPU-contacten

oSchakelaar voor scherpstelstand

!0 Schakelaar scherpstellimiet

!1 Vibratireductieschakelaar

!2 Zonnekap

!3 Vergrendelmarkering op zonnekap

!4 Uitlijnmarkering op zonnekap

!5 Positie-indices (90°)*

!6 Statiefgondel*

!7 Bevestigingsknop statiefgondel*

* Optioneel.

■

Compatibiliteit

Dit objectief is geschikt voor gebruik met D4-serie, D3-serie, Df, D810, D800-serie,

D750, D700, D610, D600, D300-serie, D7100, D7000, D5500, D5300, D5200, D5100,

D5000, D3300, D3200 en D3100 camera’s. Voor de meest recente informatie over

compatibele camera’s, zie onze nieuwste catalogi of bezoek de Nikon-website voor

uw regio.

■

Scherpstellen

Ondersteunde scherpstelstanden worden in de volgende tabel getoond (zie

de camerahandleiding voor informatie over de scherpstelmodi van de camera).

Camerascherpstelstand

Objectiefscherpstelstand

A/M

M/A

Autofocus met

handcorrectie

(AF-prioriteit)

Autofocus met

handcorrectie

(handmatige

prioriteit)

Handmatige

scherpstelling

met elektronische

afstandsmeter

MF Handmatige scherpstelling met elektronische

afstandsmeter

A/M- en M/A-standen

• M/A: Autofocus kan worden uitgeschakeld door aan de

scherpstelring van het objectief te draaien.

• A/M:Zoalshierboven,behalvedatde scherpstelringverdermoet

worden gedraaid voordat de autofocus wordt uitgeschakeld,

zodat onvoorziene wijzigingen aan de scherpstelling door

onbedoelde bediening van de scherpstelring worden

voorkomen.

z Schuif de schakelaar voor de scherpstelstand van het objectief naar A/M

of M/A.

xStel scherp.

Indien gewenst, kan autofocus worden overgenomen door aan de

scherpstelring van het objectief te draaien terwijl de ontspanknop

half wordt ingedrukt (of, als de camera is uitgerust met een AF-ON-

knop, terwijl de AF-ON-knop wordt ingedrukt). Druk, om opnieuw

scherp te stellen met behulp van autofocus, de ontspanknop half

in of druk nogmaals op de AF-ON-knop.

De schakelaar voor de scherpstellimiet

Deze schakelaar bepaalt de limieten voor de scherpstelafstand voor autofocus.

• FULL: Selecteer deze optie om het volledige scherpstelbereik

te gebruiken.

• ∞–3 m: Indien uw onderwerp zich altijd op een afstand van

ten minste 3 m bevindt, selecteer deze optie om sneller te

kunnen scherpstellen.

■

Scherptediepte

Als de camera over voorbeeld voor scherptediepte (stop omlaag) beschikt, kan

scherptediepte van tevoren als voorbeeld in de zoeker worden bekeken.

Opmerking: Merk op dat de aanduiding voor de scherpstelafstand uitsluitend als

richtlijn is bedoeld en mogelijkerwijs de afstand tot het onderwerp onnauwkeurig

weergeeft en is de aanduiding door scherptediepte of andere factoren mogelijk niet

in staat om ∞ te tonen wanneer de camera een voorwerp op grote afstand heeft

scherpgesteld.

■

Diafragma

Diafragma wordt aangepast met behulp van de camerabedieningen. De

beeldsnelheid kan afnemen bij sommige diafragma’s.

■

Ingebouwde ﬂitser

Bij gebruik van de ingebouwde ﬂitser op camera’s uitgerust met een ingebouwde

ﬂitser, verwijder de zonnekap om vignettering te voorkomen (schaduwen

gecreëerd waarbij het uiteinde van het objectief de ingebouwde ﬂitser bedekt).

■

Vibratiereductie (VR)

Vibratiereductie (VR) vermindert onscherpte veroorzaakt door cameratrillingen,

waardoor sluitertijden tot maximaal 4,5 stops langer duren dan anders het geval

zou zijn, zodat het bereik van de beschikbare sluitertijden toeneemt. De eﬀecten

van VR op sluitertijd worden gemeten in de stand NORMAL, overeenkomstig

de Camera and Imaging Products Association (CIPA)-standaards; FX-formaat

objectieven worden gemeten met behulp van FX-formaat digitale camera’s, DX-

formaat objectieven met behulp van DX-formaat camera’s. Zoomobjectieven

worden gemeten bij maximale zoom.

De vibratiereductieschakelaar gebruiken

• Selecteer OFF om vibratiereductie uit te schakelen.

• Selecteer NORMAL voor verbeterde vibratiereductie bij het

fotograferen van stilstaande onderwerpen. Vibratiereductie

treedt in werking zodra de ontspanknop half wordt ingedrukt.

• Selecteer SPORT bij het fotograferen van atleten en andere

onderwerpen die snel en onvoorspelbaarbewegen.Vibratiereductie

treedt in werking zodra de ontspanknop half wordt ingedrukt.

Vibratiereductie gebruiken: opmerkingen

• Druk bij het gebruik van vibratiereductie de ontspanknop half in en wacht

totdat de afbeelding in de zoeker is gestabiliseerd, voordat de ontspanknop in

zijn geheel wordt ingedrukt.

• Wanneer vibratiereductie actief is, kan de afbeelding in de zoeker onscherp

worden nadat de sluiter wordt vrijgegeven. Dit duidt niet op een defect.

• SPORT wordt aanbevolen voor het pannen van opnamen, hoewel NORMAL ook

wordt ondersteund.

• In de standen NORMAL en SPORT is vibratiereductie alleen van toepassing op

bewegingen die geen deel uitmaken van een panbewerking (als bijvoorbeeld

de camera horizontaal wordt gepand, wordt vibratiereductie alleen toegepast

op verticale trillingen).

• Zet de camera niet uit of verwijder het objectief niet wanneer vibratiereductie

in werking is. Indien de voeding naar het objectief wordt afgekoppeld

wanneer vibratiereductie actief is, kan het objectief rammelen wanneer deze

schudt. Dit duidt niet op een defect en kan met behulp van het herbevestigen

van het objectief en het inschakelen van de camera worden verholpen.

• Als de camera is voorzien van een ingebouwde ﬂitser, wordt vibratiereductie

uitgeschakeld wanneer de ﬂitser laadt.

• Vibratiereductie voor NORMAL en SPORT kunnen onscherpte verminderen

wanneer de camera op een statief is bevestigd. OFF kan echter in sommige

gevallen betere resultaten opleveren, afhankelijk van het type statief en de

opnameomstandigheden.

• NORMAL en SPORT worden aanbevolen als de camera op een monopod is

bevestigd.

■

De zonnekap

De zonnekap beschermt het objectief en blokkeert dwaallicht dat anders

lichtvlekken of beeldschaduwen veroorzaakt.

De zonnekap bevestigen

Breng de bevestigingsmarkering voor

de zonnekap (●) op één lijn met de

uitlijnmarkering op de zonnekap ( ) en

draai vervolgens aan de zonnekap (w)

totdat de ●-markering op één lijn is

gebracht met de vergrendelmarkering op

de zonnekap (—).

Houd, bij het bevestigen of verwijderen van de kap, deze vlakbij het symbool

op de bijbehorende basis om te stevig vastpakken te vermijden. Vignettering

kan zich voordoen als de kap niet juist is bevestigd.

Wanneer niet in gebruik, kan de kap worden omgedraaid en gemonteerd op

het objectief. Als de kap wordt omgedraaid, kan het door middel van draaien

worden bevestigd en verwijderd terwijl het vlakbij de vergrendelingsmarkering

wordt gehouden (—).

■

De optionele RT-1 statiefgondel

Draai de bevestigingsring van de statiefgondel los om de camera naar de

gewenste positie te draaien en richt het beeld horizontaal of verticaal. Merk op

dat uw hand in aanraking kan komen met het statief als u de camera draait

terwijl de handgreep wordt vastgehouden. Afhankelijk van de manier waarop de

camera of het statief is bevestigd, kan trilling van de camera worden verminderd

door het statief op de statiefbevestiging van de camera te bevestigen.

ALET OP

Draai de bevestigingsknop van de statiefgondel volledig vast bij het bevestigen

van de statiefgondel. Het niet in acht nemen van deze voorzorgsmaatregel kan

het losraken van het objectief tot gevolg hebben, wat letsel kan veroorzaken.

De statiefgondel bevestigen

(Afbeelding 2)

zDraai de bevestigingsknop van de statiefgondel (q) los.

xOpen de ring.

Trek de bevestigingsknop naar u toe (w) en open de ring (e).

cPlaats het objectief in de ring (r).

vSluit de ring.

Trek de bevestigingsknop naar u toe (t) en sluit de ring (y).

Gebruik niet teveel kracht. Uw hand kan bekneld raken in de ring.

bDraai de bevestigingsknop vast (u).

De camera positioneren

(Afbeelding 3)

Draai de bevestigingsknop (i) los, stel de positie-indices af op de

gewenste verticale of horizontale richting (o) en draai vervolgens de

bevestigingsknop (!0) vast.

De statiefgondel verwijderen

(Afbeelding 4)

zDraai de bevestigingsknop (!1) los.

xVerwijder de ring.

Trek de bevestigingsknop naar u toe (!2) en open (!3) en verwijder

het objectief (!4).

■

Onderhoud objectief

• Het objectief keert terug naar maximaal diafragma zodra het van de camera

wordt verwijderd. Om de binnenkant van het objectief te beschermen,

bewaar het objectief niet in direct zonlicht of plaats de objectiefdop terug.

• Pak of houd het objectief of de camera niet alleen met behulp van de

zonnekap vast.

• Houd de CPU-contacten schoon.

• Mocht de rubberen afdichting voor objectiefbevestiging beschadigd zijn,

staak onmiddellijk het gebruik en breng het objectief voor reparatie naar een

Nikon geautoriseerd servicecenter.

• Gebruik een blaasbalgje om stof en pluizen van de objectiefoppervlakken te

verwijderen.

• Het ﬂuorcoat-element aan de voorkant kan eenvoudig worden gereinigd

door het schoon te vegen met een droge doek. Vingerafdrukken en andere

vlekken kunnen worden verwijderd met behulp van een zachte, schone

katoenen doek of objectief reinigingsdoekje; reinig met ronddraaiende

bewegingen vanuit het midden naar buiten toe en zorg dat er geen vegen

achterblijven en dat u het glasoppervlak niet aanraakt met uw vingers. Veeg,

om hardnekkige vlekken te verwijderen, met een zachte doek met een kleine

hoeveelheid gedistilleerd water, ethanol of objectiefreiniger voorzichtig

schoon. Druppelvormige vlekken op het water- en olieafstotende met ﬂuor

gecoate element kunnen worden verwijderd met een droge doek.

• Om vlekken en vingerafdrukken van het achterste objectiefelement te

verwijderen (het element bij het bevestigingsuiteinde van het objectief),

moet een kleine hoeveelheid ethanol of objectiefreiniger op een zachte,

schone katoenen doek of een lensreinigingsdoekje worden aangebracht en

reinig met een ronddraaiende beweging vanuit het midden naar buiten toe

en let op dat u geen vlekken achterlaat of het glas aanraakt met uw vingers.

• Gebruik voor het reinigen van het objectief nooit organische oplosmiddelen

zoals verfthinner of benzeen.

• De zonnekap of NC-ﬁlters kunnen worden gebruikt ter bescherming van het

voorste objectiefelement.

• Bevestig de voor- en achterlensdoppen voordat u het objectief in het ﬂexibele

tasje plaatst.

• Als het objectief voor langere tijd niet wordt gebruikt, moet u het op een koele

en droge plaats bewaren. Zo voorkomt u schimmel en roest. Bewaar niet in

direct zonlicht of in combinatie met mottenballen van nafta of kamfer.

• Zorg dat het objectief droog blijft. Het roesten van het interne mechanisme

kan onherstelbare schade veroorzaken.

• Het objectief achterlaten op extreem hete locaties kan schade veroorzaken of

onderdelen gemaakt van versterkt plastic kunnen kromtrekken.

■



PF (Phase Fresnel)-objectieven

Dit objectief beschikt over een PF (Phase Fresnel)-element die chromatische

aberratie vermindert met behulp van Nikon’s eigen diﬀractietechniek*. Bij

gebruik met standaard glazen elementen verminderen PF-elementen in hoge

mate chromatische aberratie, waardoor objectieven veel kleiner en lichter

zijn dan de gewone op refractie-gebaseerde gelijkwaardige objectieven.

Objectieven met PF-elementen zijn echter gevoelig voor gekleurde

ringvormige lichtvlekken (PF ﬂare) zodra felle lichtbronnen in de buurt van het

beeld komen. Gekleurde ringvormige lichtvlekken in foto’s kunnen worden

verminderd met behulp van de optie PF Flare Control in Capture NX-D versie

1.1.0 of hoger, beschikbaar als download via de Nikon-website (ondersteuning

voor klanten zonder internetverbinding raden we aan contact op te nemen met

een door Nikon geautoriseerde servicevertegenwoordiger). Gebruik altijd de

nieuwste versie. PF Flare Control kan alleen voor foto’s worden gebruikt en is niet

beschikbaar voor ﬁlms; zie online helpfunctie voor meer informatie.

* Diﬀractie: Licht heeft de eigenschappen van een golf die op zijn route rond

obstakels buigt; dit verschijnsel, diﬀractie genoemd, veroorzaakt een patroon

van chromatische dispersie, het tegenovergestelde van wat wordt veroorzaakt

door refractie.

■

Meegeleverde accessoires

• 77 mm makkelijk te bevestigen voorste objectiefdop LC-77

• Achterste objectiefdop LF-4

• Zonnekap met bajonetvatting HB-73

• Objectieftas CL-M3

■

Compatibele accessoires

• 77 mm opschroefbare ﬁlters

• Statiefgondel RT-1

• AF-I/AF-S-teleconverter TC-14E /TC-14E II /TC-14E III /TC-17E II*/TC-20E*/

TC-20E II */TC-20E III*

* Autofocus is alleen beschikbaar voor enkelvoudige servo-AF (AF-S) en dan enkel

wanneer het objectief op een camera met ondersteuning voor f/8 is bevestigd.

■

Speciﬁcaties

Type

Type Type E AF-S objectief met ingebouwde CPU- en

F-vatting

Brandpuntsafstand

Brandpuntsafstand 300 mm

Maximale diafragma

Maximale diafragma f/4

Objectiefconstructie

16 elementen in 10 groepen (inclusief 1 ED-lenselement,

1 PF (phase Fresnel)-lenselement en lenselementen met Nano-

Crystal of uorcoatings)

Weergavehoek

Weergavehoek • Nikon D-SLR camera’s in FX-formaat: 8° 10

• Nikon D-SLR camera’s in DX-formaat: 5° 20

Afstandsinformatie

Afstandsinformatie Uitvoer naar camera

Scherpstellen

Nikon Internal Focusing (IF) System met autofocus

aangestuurd door Silent Wave Motor en afzonderlijke

scherpstelring voor handmatige scherpstelling

Vibratiereductie

Vibratiereductie Lens-shift met behulp van voice coil motors (VCMs)

Aanduiding voor

scherpstelafstand

scherpstelafstand 1,4 m – ∞

Kortste scherpstelafstand

Kortste scherpstelafstand 1,4 m vanaf ﬁlmvlak

Diafragmabladen

Diafragmabladen 9 (ronde diafragmaopeningen)

Diafragma

Diafragma Automatische elektronische diafragmaregeling

Diafragmabereik

Diafragmabereik f/4 – 32

Lichtmeting

Lichtmeting Volledig diafragma

Schakelaar scherpstellimiet

Schakelaar scherpstellimiet Twee standen: FULL (∞ – 1,4 m) en ∞–3 m

Maat voor lters/

voorzetlenzen

voorzetlenzen 77 mm (P = 0,75 mm)

Afmetingen

Afmetingen Ca. 89 mm maximum diameter × 147,5 mm (afstand

vanaf objectiefbevestigingsvlak van de camera)

Gewicht

Gewicht Ca. 755 g

Nikon behoudt zich het recht de speciﬁcaties van de hardware, zoals beschreven in

deze handleiding, te allen tijde zonder voorafgaande kennisgeving te wijzigen.

Afbeelding 1/Figura 1/Figura 1/Figura 1 Afbeelding 3/Figura 3/

Figura 3/Figura 3

Afbeelding 4/Figura 4/

Figura 4/Figura 4

Afbeelding 2/Figura 2/Figura 2/Figura 2

q!2!3wert yui

!4!0o!1

!6!5

Posizionamento della fotocamera

(Figura 3)

Allentare la manopola di attacco (i), regolare gli indici di posizione

sull'orientamento verticale o orizzontale desiderato (o) e quindi

serrare la manopola di attacco (!0).

Rimozione dell'anello collare treppiedi

(Figura 4)

zAllentare la manopola di attacco (!1).

xRimuovere l'anello.

Tirando la manopola di attacco verso di sé (!2), aprire (!3) e

rimuovere l'obiettivo (!4).

■

Cura dell'obiettivo

• L'obiettivo torna all'apertura massima quando viene rimosso dalla fotocamera.

Per proteggere l'interno dell'obiettivo, conservarlo lontano dalla luce diretta

del sole o riposizionare i tappi dell'obiettivo.

• Non aﬀerrare o mantenere l'obiettivo o la fotocamera usando solo il paraluce.

• Mantenere puliti i contatti CPU.

• Nel caso in cui la guarnizione in gomma di innesto obiettivo sia danneggiata,

interrompere immediatamente l'utilizzo e portare l'obiettivo ad un centro di

assistenza autorizzato Nikon per la riparazione.

• Usare una pompetta per rimuovere polvere e pelucchi dalle superﬁci

dell'obiettivo.

• L'elemento anteriore con trattamento al ﬂuoro può essere pulito

semplicemente stroﬁnandolo con un panno asciutto. Impronte digitali e

altre macchie possono essere rimosse utilizzando un panno di cotone pulito

e morbido o una velina per la pulizia dell'obiettivo; pulire dal centro verso

l'esterno con un movimento circolare, assicurandosi di non lasciare eﬀetti

smear e di non toccare la superﬁcie del vetro con le dita. Per rimuovere

macchie resistenti, pulire delicatamente con un panno morbido inumidito con

una piccola quantità di acqua distillata, etanolo o detergente per obiettivo.

Le macchie a forma di gocce sull'elemento con trattamento al ﬂuoro idro e

oleorepellente possono essere rimosse con un panno asciutto.

• Per rimuovere eﬀetti smear e impronte digitali dall'elemento obiettivo

posteriore (l'elemento all'estremità di innesto dell'obiettivo), applicare una

piccola quantità di etanolo o di detergente per obiettivo su un panno di

cotone pulito e morbido o su una velina per la pulizia dell'obiettivo e pulire

dal centro verso l'esterno con un movimento circolare, assicurandosi di non

lasciare eﬀetti smear e di non toccare il vetro con le dita.

• Per la pulizia della lente non usare mai solventi organici, come solventi per

vernici o benzene.

• Il paraluce o i ﬁltri NC possono essere utilizzati per proteggere l'elemento

anteriore dell'obiettivo.

• Montare i tappi anteriori e posteriori prima di posizionare l'obiettivo nella sua

sacca ﬂessibile.

• Se si prevede di non utilizzare l'obiettivo per un periodo prolungato,

conservarlo in un luogo fresco e asciutto, onde evitare che si creino muﬀa

e ruggine. Non conservare in luoghi esposti alla luce diretta del sole o in

presenza di naftalina o canfora.

• Tenere asciutto l'obiettivo. La presenza di ruggine nel meccanismo interno

potrebbe causare un danno irreparabile.

• Lasciare l'obiettivo in luoghi estremamente caldi può danneggiare o

deformare le parti realizzate in plastica rinforzata.

■



Obiettivi PF (Fresnel della fase)

Questo obiettivo è dotato di un elemento PF (Fresnel della fase), che riduce

l’aberrazione cromatica utilizzando una tecnica di diﬀrazione* esclusiva di Nikon.

Quando sono utilizzati con elementi in vetro standard, gli elementi PF riducono

notevolmente l'aberrazione cromatica, consentendo l'uso di obiettivi molto

più piccoli e più leggeri dei loro equivalenti basati sulla rifrazione ordinaria. Gli

obiettivi dotati di elementi PF, tuttavia, sono soggetti a luce parassita ad anello

colorato (luce parassita PF) quando una fonte di luce intensa si trova all'interno

o in prossimità dell'inquadratura. La luce parassita ad anello colorato nelle foto

può essere ridotta usando l'opzione Controllo luce parassita PF nella versione 1.1.0

o successiva di Capture NX-D, che è disponibile per lo scaricamento dal sito web

di Nikon (si invitano gli utenti che non dispongono di connessioni Internet a

contattare un centro assistenza autorizzato Nikon per assistenza). Assicurarsi

di utilizzare sempre l'ultima versione disponibile. Controllo luce parassita PF può

essere utilizzato solo con le foto e non è disponibile con i ﬁlmati; per maggiori

informazioni, consultare la Guida in linea.

* Diﬀrazione: la luce possiede le proprietà di un'onda che devia quando incontra

un ostacolo sul proprio cammino in un fenomeno noto come diﬀrazione, che

provoca un modello di dispersione cromatica opposto a quello causato dalla

rifrazione.

■

Accessori in dotazione

• Copriobiettivo anteriore snap-on 77 mm LC-77

• Copriobiettivo posteriore LF-4

• Paraluce a baionetta HB-73

• Custodia obiettivo CL-M3

■

Accessori compatibili

• Filtri ad avvitamento da 77 mm

• Anello collare treppiedi RT-1

• Moltiplicatori di focale AF-I/AF-S TC-14E/TC-14E II/TC-14E III/TC-17E II */

TC-20E */TC-20E II*/TC-20E III*

* L'autofocus è disponibile solo con AF singolo (AF-S) e anche in questo caso

solo quando l'obiettivo è innestato su una fotocamera che supporta f/8.

■

Speciﬁche

Tipo

Tipo Obiettivo di tipo E AF-S con CPU incorporata ed

innesto a baionetta F-Mount

Lunghezza focale

Lunghezza focale 300 mm

Apertura massima

Apertura massima f/4

Costruzione obiettivo

Costruzione obiettivo 16 elementi in 10 gruppi (incluso 1 elemento obiettivo ED,

1 elemento obiettivo PF (Fresnel della fase) ed elementi obiettivo

con trattamento al uoro o Nano-Crystal)

Angolo di campo

Angolo di campo • Fotocamere Nikon D-SLR formato FX: 8° 10

• Fotocamere Nikon D-SLR formato DX: 5° 20

Informazioni sulla distanza

Informazioni sulla distanza Inviate alla fotocamera

Messa a fuoco

Sistema di messa a Fuoco Interna (IF) Nikon con

autofocus controllato da motore Silent Wave e anello

di messa a fuoco separato per messa a fuoco manuale

Riduzione vibrazioni

Riduzione vibrazioni Decentramento ottico con voice coil motors(VCMs)

Indicatore della distanza di

messa a fuoco

messa a fuoco 1,4 m – ∞

Distanza minima di messa

a fuoco

a fuoco 1,4 m dal piano focale

Lamelle del diaframma

Lamelle del diaframma 9(apertura del diaframma arrotondata)

Diaframma

Diaframma Controllo automatico apertura elettronica

Gamma del diaframma

Gamma del diaframma f/4 – 32

Misurazione esposimetrica

Misurazione esposimetrica Apertura massima

Interruttore limite di messa

a fuoco

a fuoco Due posizioni: FULL (∞ – 1,4 m) e ∞ – 3 m

Dimensione attacco ltro

Dimensione attacco ltro 77 mm (P = 0,75 mm)

Dimensioni

Dimensioni Diametro massimo di circa 89 mm × 147,5 mm

(

distanza dalla angia di innesto dell'obiettivo della fotocamera

)

Peso

Peso Circa. 755 g

Nikon si riserva il diritto di cambiare le speciﬁche hardware descritte in questo

manuale in qualsiasi momento e senza previa notiﬁca.

vCierre el anillo.

Tire del mando de jación hacia usted (

) y cierre el anillo (

). No

aplique un exceso de fuerza, ya que podría pillarse la mano con el anillo.

bApriete el mando de ﬁjación (u).

Colocación de la cámara

(Imagen 3)

Aoje el mando de jación (i), ajuste los índices de posición en

la orientación vertical u horizontal deseada (o) y, a continuación,

apriete el mando de jación (!0).

Extracción del anillo del trípode

(Imagen 4)

zAﬂoje el mando de ﬁjación (!1).

xExtraiga el anillo.

Tire del mando de jación hacia usted (!2), abra (!3) y extraiga el

objetivo (!4).

■

Cuidado del objetivo

• El objetivo regresa al diafragma máximo al extraerlo de la cámara. Para

proteger el interior del objetivo, guárdelo fuera del alcance de la luz solar

directa o vuelva a colocar las tapas del objetivo.

• No recoja o sujete el objetivo o la cámara usando solamente el parasol de objetivo.

• Mantenga los contactos CPU limpios.

• Si se daña la junta de goma de montaje del objetivo, deje de usarlo

inmediatamente y lleve el objetivo al servicio técnico autorizado de Nikon

para repararlo.

• Use un soplador para quitar el polvo y la pelusa de la superﬁcie del objetivo.

• Elelementodelanteroconrevestimientodeﬂúorpuedelimpiarsesimplemente

usando un paño seco. Las huellas y otras manchas pueden eliminarse con un

paño de algodón suave y limpio o con un paño de limpieza de objetivos;

limpie desde el centro hacia el exterior con movimientos circulares, evitando

manchar o tocar la superﬁcie de cristal con sus dedos. Para retirar las manchas

más difíciles, limpie cuidadosamente con un paño suave humedecido con

una pequeña cantidad de agua destilada, etanol o limpiador de objetivos.

Las manchas en forma de gota en el elemento con revestimiento de ﬂúor

repelente al agua y al aceite se pueden quitar con un paño seco.

• Para retirar las machas y huellas del elemento trasero del objetivo (el elemento

en el extremo de montaje del objetivo), aplique una pequeña cantidad de

etanol o de limpiador de objetivos en un paño de algodón suave y limpio o

use un paño de limpieza de objetivos y limpie desde el centro hacia afuera

en movimientos circulares, evitando manchar o tocar el cristal con sus dedos.

• Nunca use solventes orgánicos como el disolvente de pintura o benceno para

limpiar el objetivo.

• El parasol o los ﬁltros NC pueden usarse para proteger el elemento del objetivo

delantero.

• Instale las tapas frontal y posterior antes de guardar el objetivo en su bolsa

ﬂexible.

• Si el objetivo no se va a usar durante un periodo prolongado de tiempo,

guárdelo en un lugar frío y seco para evitar la formación de moho y corrosión.

No lo guarde a la luz solar directa o con bolas para polilla de alcanfor o de

naftalina.

• Mantenga el objetivo seco. La oxidación del mecanismo interno puede

ocasionar daños irreparables.

• Dejar el objetivo en lugares extremadamente calientes podría averiar o

deformar las piezas hechas de plástico reforzado.

■



Objetivos PF (fase de Fresnel)

Este objetivo posee un elemento PF (fase de Fresnel) que reduce la aberración

cromática mediante el uso de la técnica de difracción de Nikon*. Al usarse

con elementos de cristal estándar, los elementos PF reducen enormemente la

aberración cromática, permitiendo el uso de objetivos mucho más pequeños y

ligeros que sus equivalentes ordinarios basados en la refracción. Sin embargo, los

objetivos con elementos PF son propensos a destellos anulares a color (destello

PF) cuando haya una fuente de luz brillante en o cerca del fotograma. Podrá

reducir los destellos anulares a color en las fotografías usando la opción Control

de destellos PF de la versión de Capture NX-D 1.1.0 o posteriores, que encontrará

disponibles para su descarga desde el sitio web de Nikon (se recomienda a los

clientes que no dispongan de conexión a Internet que se pongan en contacto

con un representante del servicio técnico autorizado de Nikon para solicitar

asistencia). Asegúrese de usar siempre la versión más actualizada. Control de

destellos PF puede usarse solamente con las fotografías y no está disponible con

vídeos; para más información, consulte la ayuda en línea.

* Difracción: La luz posee las propiedades de una onda que se desvía alrededor

de los obstáculos en su trayectoria en un fenómeno conocido como difracción,

causando un patrón de dispersión cromática opuesto al causado por la

refracción.

■

Accesorios suministrados

• Tapa frontal a presión del objetivo de 77 mm LC-77

• Tapa trasera del objetivo LF-4

• Parasol de bayoneta HB-73

• Estuche del objetivo CL-M3

■

Accesorios compatibles

• Filtros de rosca de 77 mm

• Anillo del trípode RT-1

• Teleconversores AF-I/AF-S TC-14E/TC-14E II/TC-14E III/TC-17E II */TC-20E*/

TC-20E II */TC-20E III*

* El autofoco está disponible únicamente con AF de servo único (AF-S) y,

a continuación, solamente cuando el objetivo se monta en una cámara

compatible con f/8.

■

Especiﬁcaciones

Tipo

Objetivo tipo E AF-S con CPU incorporado y montura F

Distancia focal

Distancia focal 300 mm

Diafragma máximo

Diafragma máximo f/4

Construcción de objetivo

16 elementos en 10 grupos (incluyendo 1 elemento

de objetivo ED, 1 elemento de objetivo PF (phase Fresnel) y

elementos de objetivo con revestimiento de nanocristal o de úor)

Ángulo de visión

Ángulo de visión • Cámaras D-SLR de formato FX Nikon: 8° 10

• Cámaras D-SLR de formato DX Nikon: 5° 20

Información de distancia

Información de distancia Salida a cámara

Enfoque

Enfoque Sistema de Enfoque Interno (IF) de Nikon con

autofoco controlado por medio de Silent Wave

Motor (motor de onda silenciosa) y anillo de enfoque

por separado para el enfoque manual

Reducción de la vibración

Reducción de la vibración Desplazamiento de lente usando voice coil

motors (VCMs)

Indicador de distancia de

enfoque

enfoque 1,4 m–∞

Distancia de enfoque mínima

Distancia de enfoque mínima 1,4 m (4,60 pies) desde el plano focal

Cuchillas del diafragma

Cuchillas del diafragma 9(apertura de diafragma redondeada)

Diafragma

Diafragma Control de diafragma electrónico automático

Alcance de apertura

Alcance de apertura f/4 – 32

Medición

Medición Diafragma completo

Interruptor de límite de

enfoque

Dos posiciones: FULL (COMPLETO) (∞ – 1,4 m) y

∞– 3 m

Tamaño de accesorio del ltro

77 mm (P = 0,75 mm)

Dimensiones

Dimensiones Aprox. 89 mm de diámetro máximo × 147,5 mm

(distancia a partir de la pletina de montaje objetivo de la

cámara)

Peso

Peso Aprox. 755 g (1,7 lb)

Nikon se reserva el derecho de cambiar las especiﬁcaciones del hardware descritas

en este manual en cualquier momento y sin previo aviso.

Montar o anel da coleira de tripé

(Figura 2)

zDesaperte o manípulo de ﬁxação do anel da coleira de tripé (q).

xAbra o anel.

Puxe o manípulo de xação para si (w) e abra o anel (e).

cColoque a objetiva no anel (r).

vFeche o anel.

Puxe o manípulo de xação para si (t) e feche o anel (y). Não

utilize força excessiva uma vez que a sua mão pode car presa no

anel.

bAperte o manípulo de ﬁxação (u).

Posicionar a câmara

(Figura 3)

Desaperte o manípulo de xação (i), ajuste os índices de posição

para a orientação vertical ou horizontal pretendida (o) e depois

aperte o manípulo de xação (!0).

Retirar o anel da coleira de tripé

(Figura 4)

zDesaperte o manípulo de ﬁxação (!1).

xRetire o anel.

Puxando para si o manípulo de xação (!2), abra (!3) e retire a

objetiva (!4).

■

Cuidados com a Objetiva

• A objetiva retorna à abertura máxima quando for removida da câmara. Para

proteger o interior da objetiva, guarde-a longe de luz solar direta ou volte a

colocar as tampas da objetiva.

• Não pegue ou segure a objetiva ou a câmara utilizando apenas o para-sol da

objetiva.

• Mantenha os contactos CPU limpos.

• Se a junta de borracha da montagem da objetiva ﬁcar daniﬁcada, cesse

a utilização imediatamente e leve a objetiva a um centro de assistência

autorizado da Nikon para reparação.

• Utilize uma pera de ar para remover pó e sujidade das superfícies da objetiva.

• O elemento frontal com revestimento de ﬂúor pode ser limpo simplesmente

passando com um pano seco. Dedadas e outras manchas podem ser retiradas

com um pano de algodão macio e limpo ou tecido de limpeza de objetivas;

limpe a partir do centro para fora num movimento circular, tomando cuidado

para não deixar manchas nem tocar na superfície de vidro com os dedos. Para

remover manchas mais persistentes, limpe cuidadosamente com um pano

macio humedecido com uma pequena quantidade de água destilada, etanol

ou líquido de limpeza de objetivas. Manchas em forma de gota no elemento

revestido com ﬂúor repelente de água e gordura podem ser removidas com

um pano seco.

• Para remover manchas e impressões digitais da parte traseira do elemento

da objetiva (o elemento na extremidade de montagem da objetiva), aplique

uma pequena quantidade de etanol ou líquido de limpeza de objetivas num

pano de algodão macio e limpo ou num pano de limpeza de objetivas e limpe

a partir do centro para fora num movimento circular, tomando cuidado para

não deixar manchas nem tocar no vidro com os dedos.

• Nunca utilize solventes orgânicos como diluente ou benzeno para limpar as

objetivas.

• O para-sol da objetiva ou os ﬁltros NC podem ser utilizados para proteger o

elemento de objetiva frontal.

• Monte as tampas frontal e traseira antes de colocar a objetiva na sua bolsa

ﬂexível.

• Se a objetiva não for utilizada durante um período extenso, armazene num

local fresco e seco para evitar bolor e ferrugem. Não armazene sob luz solar

direta ou com bolas de naftalina ou cânfora.

• Mantenha a objetiva limpa. Ferrugem no mecanismo interno pode causar

danos irreparáveis.

• Deixar a objetiva em locais extremamente quentes pode daniﬁcar ou deformar

peças feitas de plástico reforçado.

■



Objetiva PF (Fase de Fresnel)

Esta objetiva possui um elemento PF (Fase de Fresnel), que reduz a aberração

cromática utilizando a técnica de difração* criada pela Nikon. Quando utilizado

com os elementos de vidro padrão, o elemento PF reduz consideravelmente a

aberração cromática, permitindo objetivas muito mais pequenas e leves que as

objetivas equivalentes normais com base em refração. As objetivas que possuam

elementos PF estão, contudo, propensas a reﬂexos coloridos em forma de anel

(reﬂexo PF) quando uma fonte de iluminação forte está no enquadramento ou

perto dele. O reﬂexo colorido em forma de anel nas fotograﬁas pode ser reduzido

utilizando a opção PF Flare Control (Controlo de Reﬂexo PF) na versão 1.1.0 ou mais

recente do Capture NX-D, que está disponível para download no website da Nikon

(encorajam-se os clientes sem conexões à Internet a contactar um representante

de assistência autorizado da Nikon para pedir assistência). Certiﬁque-se de que

utiliza sempre a versão mais recente. O PF Flare Control (Controlo de Reﬂexo PF)

pode ser utilizado com fotograﬁas e não está disponível com ﬁlmagens; para

mais informação, consulte a ajuda online.

* Difração: A luz tem as propriedades de uma onda que se dobra em volta de

obstáculos no seu caminho num fenómeno conhecido como difração, que

causa um padrão de dispersão cromática oposto ao causado pela refração

■

Acessórios Fornecidos

• Tampa Frontal da Objetiva de encaixe de 77 mm LC-77

• Tampa Traseira da Objetiva LF-4

• Para-sol da Baioneta HB-73

• Bolsa da Objetiva CL-M3

■

Acessórios Compatíveis

• Filtros de rosca de 77 mm

• Anel da coleira de tripé RT-1

• Teleconversores AF-I/AF-S TC-14E /TC-14E II /TC-14E III /TC-17E II */TC-20E */

TC-20E II */TC-20E III*

* A focagem automática está disponível apenas com AF de servo simples (AF-S)

e somente quando a objetiva está montada numa câmara que suporte f/8.

■

Especiﬁcações

Tipo

Tipo Objetiva de tipo E AF-S com CPU incorporado e

montagem F

Distância focal

Distância focal 300 mm

Abertura máxima

Abertura máxima f/4

Construção da objetiva

Construção da objetiva 16 elementos em 10 grupos (incluindo 1 elemento de

objetiva ED, 1 elemento de objetiva PF (Fase Fresnel, phase Fresnel)

e elementos de objetiva com revestimentos de nanocristais ou úor)

Ângulo de visão

Ângulo de visão • Câmaras D-SLR de formato FX Nikon: 8° 10

• Câmaras D-SLR de formato DX Nikon: 5° 20

Informações da distância

Informações da distância Enviadas para a câmara

Focagem

Focagem Sistema de focagem interna da Nikon (Internal

Focusing (IF)) com focagem automática controlado

pelo Motor silencioso e anel de zoom separado para

focagem manual

Redução da vibração

Redução da vibração Deslocamento da lente utilizando voice coil motors

(VCMs)

Indicador da distância de

focagem

1,4 m – ∞

Distância de focagem

mínima

mínima 1,4 m do plano focal

Lâminas do diafragma

Lâminas do diafragma 9 (abertura redonda do diafragma)

Diafragma

Diafragma Controlo de abertura eletrónica automática

Alcance da abertura

Alcance da abertura f/4 – 32

Medição

Medição Abertura completa

Comutador de limite de

focagem

Duas posições: FULL (AMPLO) (∞ – 1,4 m) e ∞ – 3 m

Tamanho do ltro

Tamanho do ltro 77 mm (P = 0,75 mm)

Dimensões

Dimensões Aprox. 89 mm de diâmetro máximo × 147,5 mm

(distância do rebordo de montagem da objetiva da câmara)

Peso

Peso Aprox. 755 g

A Nikon reserva-se o direito de alterar todas as especiﬁcações do hardware descritas

neste manual a qualquer momento e sem aviso prévio.

Other Nikon Camera Accessories manuals

Nikon

Nikon AF-S NIKKOR 24-70mm f/2.8E ED VR User manual

Nikon

Nikon AF-S NIKKOR 24mm f/1.8G ED User manual

Nikon

Nikon AF Fisheye-Nikkor 16mm f/2.8D User manual

Nikon

Nikon AF-S Fisheye NIKKOR 8-15mm f/3.5-4.5E ED User manual

Nikon

Nikon AF Nikkor 14mm f/2.8D ED User manual

Nikon

Nikon EN-EL3e User manual

Nikon

Nikon EN-EL7E User manual

Nikon

Nikon NIKKOR Z User manual

Nikon

Nikon ND40N Parts list manual

Nikon

Nikon AF-S DX Zoom-Nikkor 17-55mm f/2.8G IF-ED Operating instructions

Nikon

Nikon EN-EL12 User manual

Nikon

Nikon WP-CP2 User manual

Nikon

Nikon FT1 User manual

Nikon

Nikon MC-EU1 User manual

Nikon

Nikon FTZ User manual

Nikon

Nikon DS-U1 User manual

Nikon

Nikon EN-MH2-B2 User manual

Nikon

Nikon AF-S NIKKOR 500mm f/4E FL ED VR User manual

Nikon

Nikon HL-CP11 User manual

Nikon

Nikon AF-S DX NIKKOR 18-300mm f/3.5-5.6G ED VR User manual

Nikon

Nikon AF-S NIKKOR 24mm f/1.8G ED User manual

Nikon

Nikon HL-CP10 User manual

Nikon

Nikon AF Nikkor User manual

Nikon

Nikon AI-S TC-16/ TC-16S User manual

Popular Camera Accessories manuals by other brands

Sony

Sony DSC-W7/B operating instructions

Canon

Canon EXTENDER EF 2.0x parts catalog

Rollei

Rollei City Traveler XL instruction manual

LYBESS

LYBESS Ground HV-20K user manual

Dynasty

Dynasty VRLA Series manual

Growatt

Growatt Hope 4.8L-C1 quick guide

Odyssey

Odyssey PC310 owner's manual

AUTOCUE

AUTOCUE Motion Pro Guide

Sanyo

Sanyo Twicell SEB-015SEB-015SEB-015 Brochure & specs

Robus

Robus Vantage 3 Series user manual

Roland

Roland Series 300 Repair manual

Nauticam

Nauticam SFE2860-F instruction manual

Duracell

Duracell Lithium/Manganese Dioxide Battery PX28L Specification sheet

MARELUX

MARELUX 45 Degree Viewfinder user manual

SimpliPhi

SimpliPhi PHI 3.8 Series installation manual

Bioenno Power

Bioenno Power BLF-2440A user manual

Orlit

Orlit TR-Q6 Series user manual

PROAIM

PROAIM TP-TRBS-01 Assembly manual

Nikon AF-S NIKKOR 300mm f/4E PF ED VR User manual

Popular Camera Accessories manuals by other brands
