Nikon AF-S NIKKOR 14-24mm f/2.8G ED User manual

使用説明書
User’s Manual
Benutzerhandbuch
Manuel d'utilisation
Manual del usuario
Användarhandbok
Gebruikshandleiding
Manuale d’uso
AF-S NIKKOR
14-24mm f/2.8 ED
Nano Crystal Coat
Jp
En
De
Fr
Es
Sv
Nl
It
Sc
Tc
Kr
(P.2–11)
(PP.12–23)
(S.24–31)
(P.32–39)
(PP.40–49)
(S.50–57)
(P.58–67)
(PP.68–77)
(P.78–93)
(P.94–101)
(P.102–111)

Jp
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負
う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が
想定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。こ
の「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々
への危害や財産への損害を未然に防止するために、重要な内容を記載しています。お読
みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出部に
手を触れないこと
感電したり、破損部でケガをする原因となります。カメラの電池
を抜いて、販売店またはニコンサービス機関に修理を依頼してく
ださい。
接触禁止
すぐに
修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近く
に具体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や
近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中
や近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。
2

3
Jp
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカ
メラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り
出す際、やけどに充分注意してください。電池を抜いて、販売店
またはニコンサービス機関に修理を依頼してください。
水につけたり、水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火、爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で
使用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。
画角から太陽をわずかに外しても火災の原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光のあ
たらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
窓を閉め切った自動車の中や直射日光が当たる場所など、異
常に温度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
感電注意
移動注意
放置禁止
放置禁止
保管注意
使用注意
すぐに
修理依頼を

4
Jp
AB

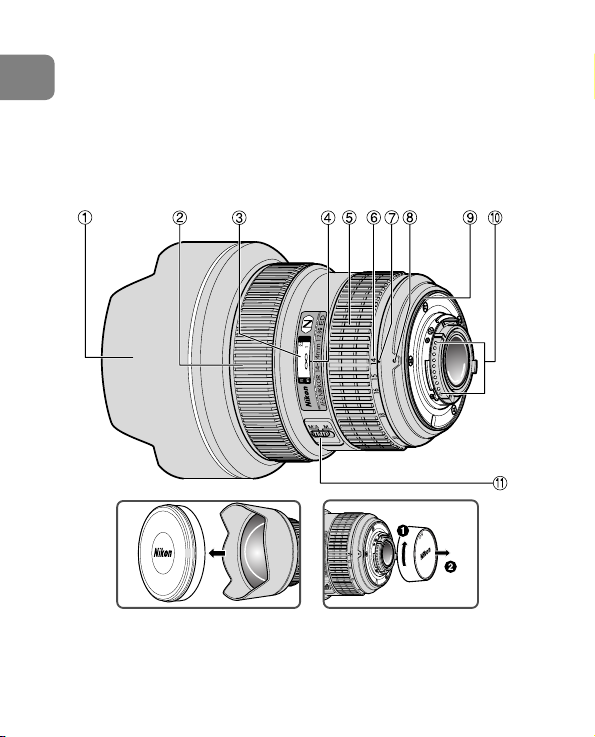

各部の名称 :（ ）参照頁
1固定フード（外せません）
2フォーカスリング（P.7）
3距離目盛
4距離目盛基準線
5ズームリング（P.8）
6焦点距離目盛
7焦点距離目盛基準線
8レンズ着脱指標
9レンズマウントゴムリング（P.6）
!CPU信号接点（P.6）
"フォーカスモード切り換えスイッチ
（P.7）
●
レンズ面が他の物に触れ易いので、撮影しないときやレンズの取り付け、取
り外しの際には、レンズキャップを装着して、汚れやキズにご注意ください。

5
Jp
カメラ別の使用可能機能表
使用できる機能には制限・制約がある場合があります。カメラの使用説明書
もご確認ください。
※1：PにはAUTO（オート）モード、イメージプログラムモードを含みます。
※2：Mモードの設定はありません。
1.はじめに
このたびはニッコールレンズをお買い上げいただき、誠にありがとうござい
ます。このレンズは、高速で静かなAF（オートフォーカス）撮影を可能に
するレンズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式
を採用した高性能なズームレンズです。
■ 主な特長
●AF（オートフォーカス）撮影およびMF（マニュアルフォーカス）撮影の
切り換えが簡単にできるフォーカスモード切り換えスイッチを装備してい
ます。
●AF撮影中にも瞬時にマニュアルフォーカスモードに切り換えることので
きる「マニュアル優先オートフォーカス」機能を装備しています。
カメラ
露出モード
P※1 SAM
F3AF、F-601、F-501、MF
カメラ （F-601M を除く ）
○ ○ ○ ○ ○
×
○ ○ ○ ○ ○
○ ○ ○ ○ ○
○ ○ ○ × ×
○ ○ ○ ○
× ○ ○ × ×
× × × × ×
○：使用可 ×：使用不可
オート
フォーカス
F6、F5、F100、F80
シリーズ 、 ニコン U2、 ニコン U
プロネア600i、プロネアS※2
F4 シリーズ 、F90X シリーズ 、F90 シリーズ 、F70D
ニコン Us、F60D、F50D、F-401 シリーズ
F-801 シリーズ 、F-601M
FXフォーマット/DXフォーマットの
ニコンデジタル一眼レフカメラ

6
Jp
●被写体までの距離情報をカメラ側に伝達する機能を備え、3Dマルチパタ
ーン測光機能を持ったカメラとの組み合わせでは、より的確な露出制御を
実現します。
●ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、非
球面レンズや良好なボケ味が得られる円形絞りの採用により優れた光学性
能、描写性能を発揮します。
●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施した
ことにより、強い太陽光が当たる屋外撮影から、スポットライトのある室
内撮影まで、クリアーな画像を提供します。
■ 注 記
レンズキャップ部分をつかんで、レンズ（カメラ）を持ち上げないでください。
レンズキャップが外れて、レンズやカメラが落下する恐れがあります。
●レンズのCPU信号接点!は汚さないようにご注意ください。
●DXフォーマットのニコンデジタル一眼レフカメラ（D300シリーズ、
D7000など）に装着すると、対角線画角は90°― 61°となり、
35mm判換算では焦点距離約21mm― 36mm相当になります。
●レンズマウントゴムリング9が破損した場合は、そのまま使用せず販売
店またはニコンサービス機関に修理を依頼してください。

7
Jp
2.ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択でき
ます。

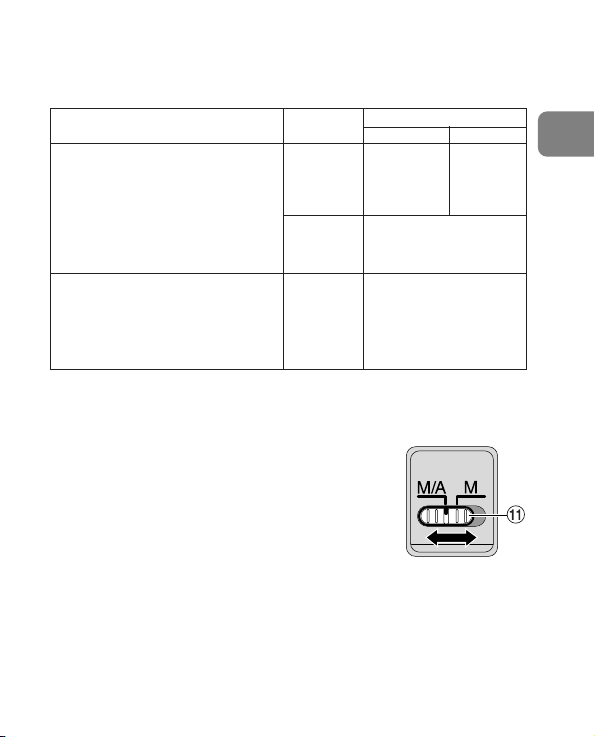

■M/A（マニュアル優先オートフォーカス）モードの使い方
1フォーカスモード切り換えスイッチ"を［M/A］にセットします。
●スイッチは、指標が合うようにセットしてください。
2AF（オートフォーカス）撮影時、シャッターボタン
を半押ししたまま、あるいはカメラのAF作動ボタン
を保持したまま、フォーカスリング2を手で回転さ
せると、瞬時にMF（マニュアルフォーカス）撮影
が行えます。
3シャッターボタンの半押しやAF作動ボタンを再度操
作するとAFで撮影が可能となります。
■オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」（122ページ）
をご覧ください。
レンズの設定モード
カメラ MM/A
マニュアル
フォーカス撮影
（フォーカス
エイド可）
マニュアルフォーカス
撮影のみ（F-601Mを除き
フォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
マニュアル
優先オート
フォーカス撮影

ニコンUs、F60D、F50D、
F-801シリーズ、F-401シリーズ、
F-601M
カメラの
フォーカス
モード
AF
AF
MF
MF
FXフォーマット/DXフォーマットの
ニコンデジタル一眼レフカメラ、F6、
F5、F4シリーズ、F100、
F90Xシリーズ、F90シリーズ、
F80シリーズ、F70D、ニコンU2、
ニコンU、プロネア600i、プロネアS

8
Jp 3.ズーミングと被写界深度（P.112）
撮影を行う場合は、ズームリング5を回転させ構図を
決めてから、ピント合わせを行ってください。プレビ
ュー（絞り込み）機構を持つカメラでは、撮影前に被
写界深度を確認することができます。
●距離目盛は目安であり、被写体までの距離を保証す
るものではありません。
4.絞り値の設定
絞り値は、カメラ側で設定してください。

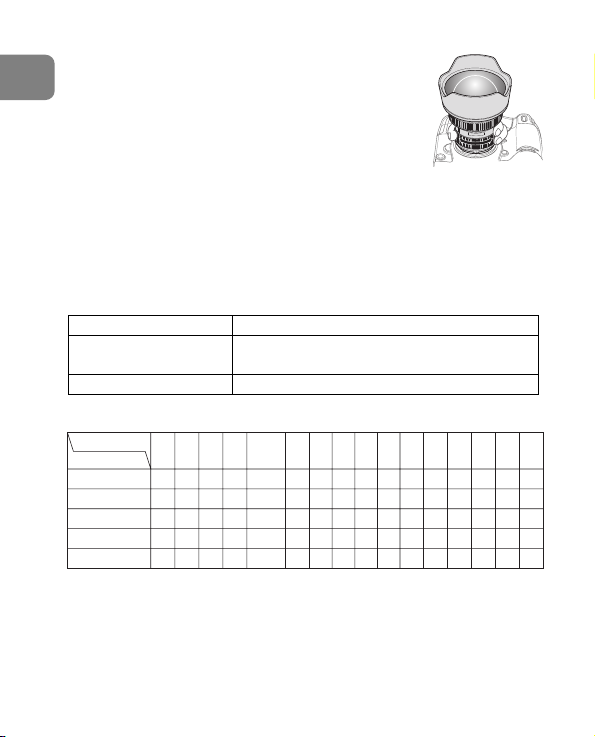

5.カメラ内蔵フラッシュ使用時のご注意
カメラの内蔵フラッシュを使用すると、フラッシュの光がレンズでさえぎら
れて、写真の一部に影ができます。（ケラレが発生します。）
6.ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎： 好適です
○：
視野の一部が多少見にくくなりますが、撮影結果には全く影響がありません。
―： 各カメラに存在しないファインダースクリーンです。
空欄： 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1/1倍以上の近接
撮影に用いられるため、この限りではありません。
スクリーン
カメラ
F5+DP-30 ◎◎
○
○
―
◎―
―
―
―
―
―◎―◎
―◎―◎
G1 G2 G3 G4BCE
EC-B
EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎
◎
◎
◎
◎
◎
◎
◎
―
―
◎
◎
◎
◎
◎
◎
◎
◎
F6 ―― ― ―◎◎ ◎◎― ――――◎
カメラ ケラレなく撮影できる焦点距離と撮影距離
D7100
（対DX1.3×クロップ） 焦点距離24mmでは撮影距離3m以上
上記以外のカメラ すべての撮影距離でケラレが発生します。

9
Jp
ご注意
・F6カメラでは、B、E以外のファインダースクリーンを使う場合、カメラのカス
タムメニュー「b6：スクリーン補正」を「BorE以外」にセットしてください。
詳しくはカメラの使用説明書をご覧ください。
・F5カメラの場合、マルチパターン測光はEC-B、EC-E、B、E、J、A、Lスクリ
ーンのみ可能です。
・上記以外のカメラでB、Eスクリーンをご使用の場合は、それぞれB、Eスクリー
ンの欄をご覧ください。
7.レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたとき
は、柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販
のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭
きムラ、拭き残りのないように注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●ご使用にならない時は、レンズ表面の汚れや傷を防ぐために、レンズキャ
ップを取り付けてください。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付け
てください。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿の
ところを避けて風通しのよい場所に保管してください。また、直射日光の
あたるところ、ナフタリンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますの
でご注意ください。
●ストーブの前など、高温になるところに置かないでください。極端に温度が
高くなると、外観の一部に使用している強化プラスチックが変形することが
あります。
8.付属アクセサリー
●かぶせ式レンズキャップ ●裏ぶた ●セミソフトケース CL-M3

10
Jp 9.使用できないアクセサリー
●テレコンバーター：全種類 ●オート接写リング：PKリング全種類
●Kリング：全種類 ●オートリング：BR-2A/BR-4●ベローズアタッチメ
ント：全種類 ●フィルター ●アタッチメントリング SX-1
※その他のアクセサリーでも、使用できない場合があります。アクセサリーの使
用説明書でご確認ください。
10.仕 様
型式： ニコンFマウントCPU内蔵Gタイプ、AF-Sズームレンズ
焦点距離： 14mm― 24mm
最大口径比： 1：2.8
レンズ構成： 11群14枚（EDレンズ2枚、非球面レンズ3枚、ナノク
リスタルコート）
画角： 114°― 84° … 35mm判一眼レフカメラ
FXフォーマットのデジタル
一眼レフカメラ
90°― 61° … DXフォーマットのデジタル
一眼レフカメラ
102°― 71° … IX240カメラ
焦点距離目盛： 14、15、16、18、20、24mm
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオート
フォーカス、マニュアルフォーカス可能
撮影距離目盛： ∞〜0.28m、1ft（併記）
最短撮影距離： 撮像面から0.28m（焦点距離18mm〜24mm）、
撮像面から0.3m（焦点距離18mm未満）
絞り羽根枚数： 9枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： f2.8― 22

11
Jp
測光方式： 開放測光
大きさ： 約98（最大径）× 131.5mm（バヨネットマウント基
準面からレンズ先端まで）
質量： 約970g
●仕様、外観の一部を、改善のため予告なく変更することがあります。

12
En
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could result in injury.
Repairs should be performed only by qualified technicians. Should the camera
or lens break open as the result of a fall or other accident, take the product to
a Nikon-authorized service representative for inspection after unplugging the
product and/or removing the battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from the camera
or lens, remove the battery immediately, taking care to avoid burns.
Continued operation could result in injury.
After removing or disconnecting the power source, take the product to a
Nikon-authorized service representative for inspection.
Do not use the camera or lens in the presence of
flammable gas
Operating electronic equipment in the presence of flammable gas could
result in an explosion or fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the lens or
viewfinder could cause permanent visual impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from putting the
batteries or other small parts into their mouths.

13
En
Observe the following precautions when handling the
camera and lens
•Keep the camera and lens unit dry. Failure to do so could result in fire
or electric shock.
•Do not handle or touch the camera or lens unit with wet hands. Failure
to do so could result in electric shock.
•When shooting with back-lighting, do not point the lens at the sun or
allow sunlight to pass directly down the lens as this may cause the
camera to overheat and possibly cause a fire.
•When the lens will not be used for an extended period of time, attach
both front and rear lens caps and store the lens away from direct
sunlight. Failure to do so could result in a fire, as the lens may focus
sunlight onto a flammable object.

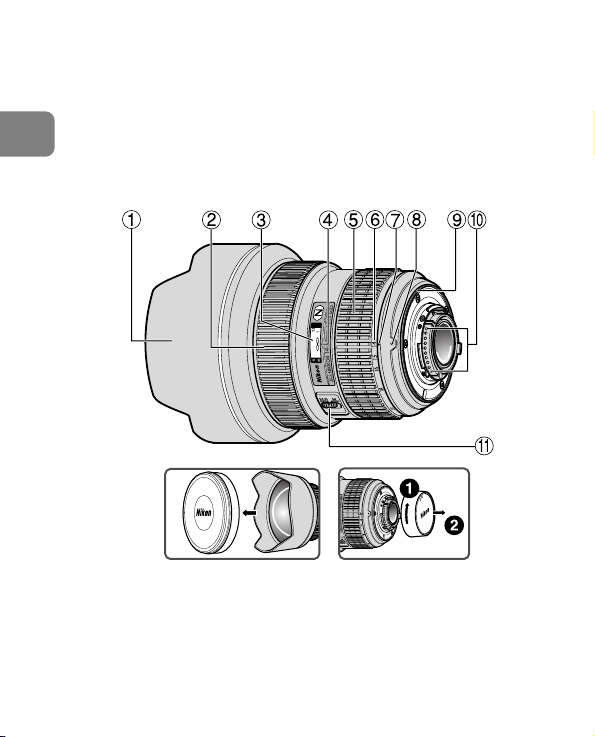

Nomenclature ( ): Reference page
•Because of the shape of the lens, its surface can be easily damaged
when coming into contact with other objects. To protect the lens,
always attach the lens cap when not using it, and when mounting to
or detaching it from the camera.
14
En
1Fixed lens hood
2Focus ring (p. 17)
3Distance scale
4Distance index line
5Zoom ring (p. 18)
6Focal length scale
7Focal length index line
8Mounting index
9
Lens mount rubber gasket (p. 16)
!CPU contacts (p. 16)
"Focus mode switch (p. 17)
AB

Usable cameras and available functions
There may be some restrictions or limitation for available functions.
Refer to your camera user’s manual for details.
*Sold exclusively in the USA. **Sold exclusively in the USA and Canada.
*1 P includes AUTO (General-Purpose Program) and Vari-Program
System.
*2 Manual (M) is not available.
1. Introduction
Thank you for purchasing the AF-S NIKKOR 14-24mm f/2.8G ED lens.
This is a high-grade, internal focusing (IF) lens employing a Silent Wave
Motor to drive the focusing mechanism, thus the “S” designation. As a
result, autofocusing is smooth, silent, and almost instantaneous.
15
En
Cameras Autofocus
Exposure mode
P*1SAM







 

: Possible : Impossible
Nikon digital SLR (Nikon FX/DX format) cameras
F6, F5, F100, F80-Series/N80-Series*,
F75-Series/N75-Series*, F65-Series/N65-Series*
Pronea 600i/6i*, Pronea S*2
F4-Series, F90X/N90s*, F90-Series/N90*,
F70-Series/N70*
F60-Series/N60*, F55-Series/N55-Series*,
F50-Series/N50*, F-401x/N5005*, F-401s/N4004s*,
F-401/N4004*
F-801s/N8008s*, F-801/N8008*, F-601M/N6000*
F3AF, F-601/N6006*, F-501/N2020**,
Nikon MF cameras (except F-601M/N6000*)

■Major features
•Autofocus (A) or manual (M) mode can easily be selected with the
Focus mode switch.
•Autofocusing with manual override is provided, allowing instant
change from autofocusing to manual focusing.
•More accurate exposure control is possible when this is mounted on a
Nikon camera having 3D Matrix Metering capability, because subject
distance information is transferred from the lens to the camera body.
•The use of three aspherical and two ED (extra-low dispersion) lens
elements ensures sharp pictures virtually free of color fringing. Also, by
utilizing a 9-blade diaphragm that produces a nearly circular aperture,
out-of-focus images in front of or behind the subject are rendered as
pleasing blurs.
•The Nano Crystal Coat deposited on some of the lens elements
ensures that fine, clear images can be reproduced under various
shooting conditions, from the sunny outdoors to spotlighted interior
scenes.
■Important
Do not lift the lens, even when unmounted, by the lens cap. The lens
cap can become detached, causing the lens or camera to fall.
•Be careful not to soil or damage the CPU contacts !.
•When mounted on Nikon DX format digital SLR cameras, such as the
D300-Series and D7000, the lens’ picture angle becomes 90°– 61°
and its 35mm equivalent focal length range is approx. 21mm – 36mm.
•If the lens mount rubber gasket 9is damaged, be sure to visit the
nearest Nikon authorized dealer or service center for repair.
16
En

2. Focusing
Set your camera’s focus mode selector according to this chart.
■Autofocus with manual override (M/A mode)
1Set the Focus mode switch "to [M/A].
Note:Be sure to set the switch so that the indicator
aligns with [M/A] precisely.
2Autofocus is provided, but you can manually
override the focus by operating the separate Focus
ring 2while lightly depressing the shutter release
button or the AF start (AF-ON) button on the
camera.
3To cancel manual override, again lightly depress
the shutter release button or the AF start button
on the camera. This will return the camera to
autofocus mode.
17
En
Lens’ focus mode
Cameras MM/A
Camera’s
focus mode
Nikon digital SLR (Nikon FX/DX
format) cameras, F6, F5, F4-Series,
F100, F90X/N90s*, F90-Series/N90*,
F80-Series/N80-Series*, F75-Series/
N75-Series*, F70-Series/N70*,
F65-Series/N65-Series*,
Pronea 600i/6i*, Pronea S
F60-Series/N60*, F55-Series/
N55-Series*, F50-Series/N50*,
F-801s/N8008s*, F-801/N8008*,
F-601M/N6000*, F-401x/N5005*,
F-401s/N4004s*, F-401/N4004*
AF
MF
AF
MF
Manual focus
(Electronic rangefinder can be
used, except with the
F-601M/N6000*.)
Autofocus with
manual priority
Manual focus
(Electronic
rangefinder
can be used.)
Manual focus
(Electronic rangefinder
can be used.)
*Sold exclusively in the USA.

18
En
■Getting good results with autofocus
Refer to “Notes on using wide or super-wide angle AF Nikkor lenses”
(p. 122).
3. Focusing, zooming, and depth of field (p. 112)
First turn the zoom ring 5until the desired
composition is framed in the viewfinder before
focusing. If your camera has a depth of field preview
(stop-down) button or lever, depth of field can be
observed while looking through the camera
viewfinder.
•The distance scale does not indicate the precise
distance between the subject and the camera.
Values are approximate and should be used only
as a general guide.
4. Setting the aperture
Set the aperture on the camera body.
5. Taking flash pictures with cameras having built-in flash
Vignetting occurs when using these cameras because the light emitted
from the flash may be obstructed by the lens barrel.
Cameras Supported focal length/Shooting distance
D7100
(1.3x crop of DX) 24 mm/3 m (9.8 ft) or greater
Other cameras Vignetting occurs at any shooting distance.

19
En
6. Recommended focusing screens
Various interchangeable focusing screens are available for certain Nikon
SLR cameras to suit any picture-taking situation. The ones recommended
for use with this lens are:
:Excellent focusing
:Acceptable focusing
Slight vignetting or moiré patterns appear in the viewfinder, but not on
the film.
—: Not available.
Blank box means not applicable. Since type M screen can be used for
both macrophotography at a magnification ratio of 1:1 or above and for
photomicrography, it has different applications than other screens.
Note:
•For F6 cameras, when using screens other than type B or E, “Other
screen” must be selected in Custom Setting. Refer to camera user's
manual for details.
•For F5 cameras, only EC-B, EC-E, B, E, J, A, L focusing screens are
usable in Matrix Metering.
•When using the B and E focusing screens in cameras other than those
listed above, refer to the columns for the B and E screens.
F5+DP-30
◎ ◎
○
○
―
◎ ―
―
―
―
―
― ◎― ◎
― ◎― ◎
G1 G2 G3 G4BCE
EC-B
EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎
◎
◎
◎
◎
◎
◎
◎
―
―
◎
◎
◎
◎
◎
◎
◎
◎
F6
― ― ― ―◎ ◎ ◎◎ ― ――――◎
Screen
Camera

20
En
7. Lens care
•Clean the lens surfaces with a blower brush. To remove dirt and
smudges, use a soft, clean cotton cloth or lens tissue moistened with
ethanol (alcohol) or lens cleaner. Wipe in a circular motion from center
to outer edge, taking care not to leave traces or touch other parts of
the lens.
•Never use thinner or benzene to clean the lens as this might damage
it, result in a fire, or cause health problems.
•When the lens is not in use, attach the lens cap to protect the front
lens element.
•When storing the lens in its lens case, attach both front and rear caps.
•When the lens will not be used for a long time, store it in a cool, dry
place to prevent mold. Also store the lens away from direct sunlight or
chemicals such as camphor or naphthalene.
•Do not get water on the lens or drop it in water as this will cause it to
rust and malfunction.
•Reinforced plastic is used for certain parts of the lens. To avoid
damage, never leave the lens in an excessively hot place.
8. Standard accessories
•Slip-on front lens cap • Rear lens cap • Semi-soft case CL-M3
