AF-S NIKKOR 300mm f/2.8G ED VRⅡ
AF-S NIKKOR 300mm f/2.8G ED VR
Ⅱ
P. 2
P. 16
S. 32
P. 46
P. 60
S. 74
CTP. 88
P. 102
P. 116
STR. 130
STR. 144
P. 158
P. 178
P. 192
使用说明书
Printed in Japan
7MAA66E3-09
TT6D09(E3)
2009 Nikon Corporation
使用説明書の内容が破損などによって判読できなくなったときは、
ニコンサービス機関にて新しい使用説明書をお求め下さい（有料）。
No reproduction in any form of this manual, in whole or in part
(except for brief quotation in critical articles or reviews), may be
made without written authorization from NIKON CORPORATION.
Avis pour les clients en France
LE PRODUIT ET SON EMBALLAGE RELÈVENT D’UNE CONSIGNE DE TRI

安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安
全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々への危害や
財産への損害を未然に防止するために、重要な内容を記載しています。お読みになった
後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
この表示を無視して、誤った取り扱いをすると、人が死亡また
は重傷を負う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負
う可能性が想定される内容および物的損害の発生が想定される
内容を示しています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近
くに具体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中
や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の
中や近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれて
います。
警告
分解禁止
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに
修理依頼 を
落下などによって破損し、内部が露出したときは、露出部に手を
触れないこと
感電したり、破損部でケガをする原因となります。カメラの電池を抜いて、
販売店またはニコンサービス機関に修理を依頼してください。
2
Jp

3
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
警告
電池を取る
すぐに
修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメラ
の電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り出す際、
やけどに充分注意してください。電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
水かけ禁止
水につけたり、水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
使用禁止
引火、爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用する
と、爆発や火災の原因となります。
見ないこと
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。画
角から太陽をわずかに外しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけるか太陽光のあたら
ない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
移動注意
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
放置禁止
窓を閉め切った自動車の中や直射日光が当たる場所など、異常に
温度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。

4
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
このたびはニッコールレンズをお買い上げくださいまして、誠にありがとうございます。
ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。
また、カメラの使用説明書もご覧ください。

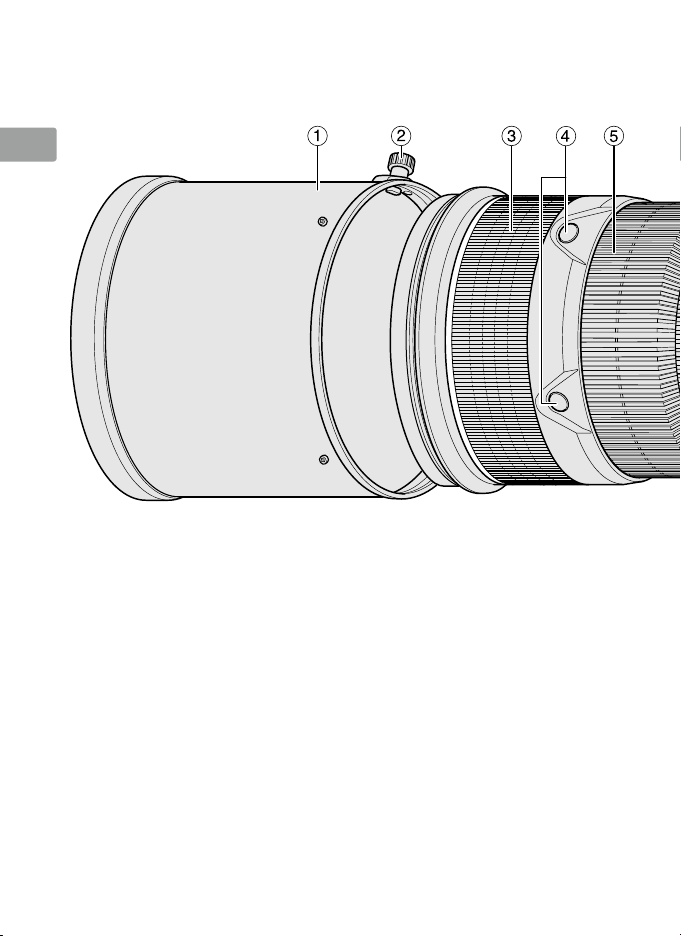

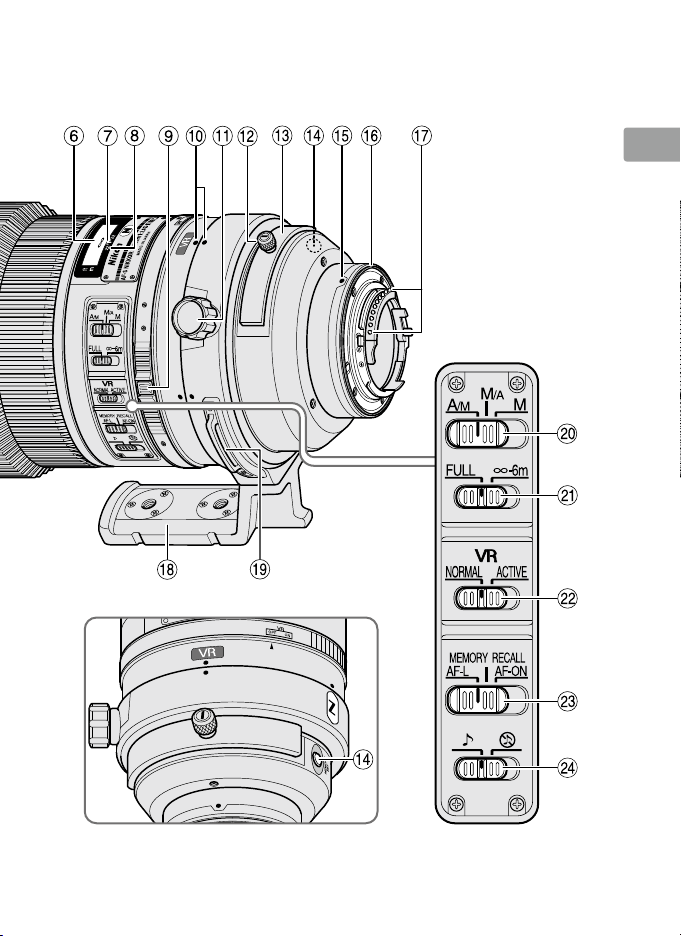

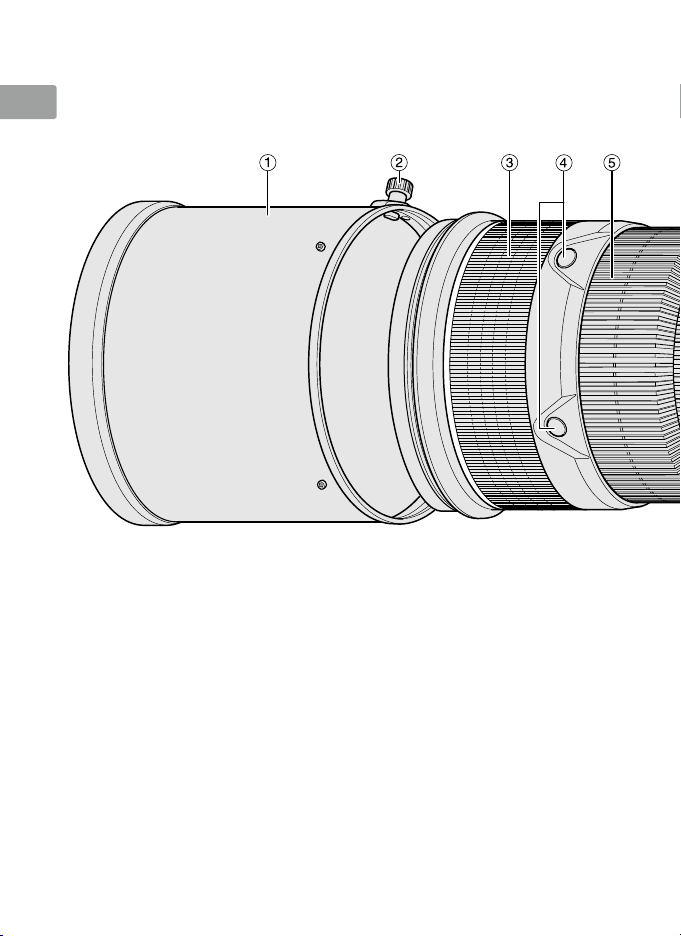

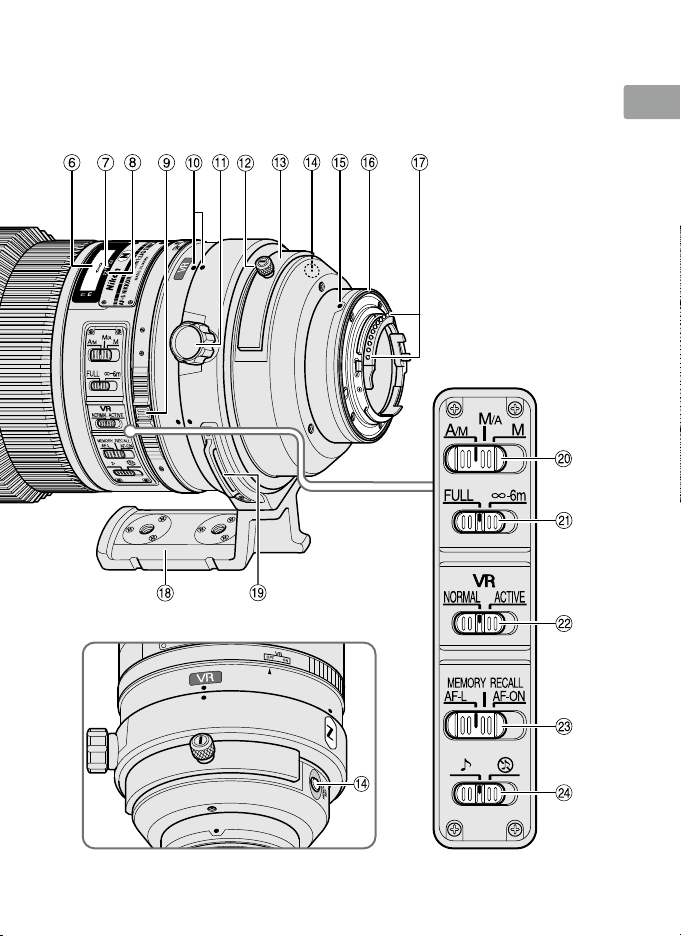

■ 各部の名称
1 フード（P.12）
2 クランプノブ（P.12）
3 すべり止めゴム
4 フォーカス作動ボタン
（フォーカスロック / メモリーリコール /
AF 作動）（P.8）
5 フォーカスリング（P.7）
6 距離目盛（P.11）
7 距離目盛基準線（P.11）
8 被写界深度目盛（P.11）
9 手ブレ補正リングスイッチ（P.10）
0 レンズ回転位置指標（P.11）
! 三脚座リング止めネジ（P.11）
@ 組み込み式フィルターホルダーつまみ
（P.12）
# 組み込み式フィルターホルダー（P.12）
$ メモリーセットボタン（P.8）
% レンズ着脱指標
^ レンズマウントゴムリング（P.14）
&CPU 信号接点（P.14）
* 組み込み式回転三脚座（P.11）
( 吊り金具
) フォーカスモード切り換えスイッチ（P.7）
q フォーカス制限切り換えスイッチ（P.7）
w 手ブレ補正モード切り換えスイッチ
（P.10）
e フォーカス作動設定スイッチ
（フォーカスロック / メモリーリコール /
AF 作動）（P.8）
r 電子音スイッチ（P.8）
（ ）：参照頁

5
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

6
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
■ 主な特長
● ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施したことにより、
強い太陽光が当たる屋外撮影から、スポットライトのある室内撮影まで、クリアーで
抜けの良い画像を提供します。
● レンズ側でフォーカスロックができる機能（AF-L）、AF（オートフォーカス）を作動
できる機能（AF-ON）、およびあらかじめ記憶させたピント位置を瞬時に呼び出せる
機能（MEMORYRECALL）を装備しています。
● 手ブレ補正機能を使用すると、使わないときと比べ 3 段分 ※シャッタースピードを遅
くして撮影できるため、シャッタースピードの選択範囲が広がり、幅広い領域で手持
ち撮影が可能です。（※ CIPA 規格準拠。ただし、FX フォーマット対応レンズは FX
フォーマットデジタル一眼レフ使用時、DX レンズは DX フォーマットデジタル一眼
レフ使用時。ズームレンズは最も望遠側で測定。）
● AF-I/AF-S テレコンバーターは、TC-14E/TC-14E Ⅱ/TC-14E Ⅲ /TC-17E Ⅱ/
TC-20E/TC-20E Ⅱ/TC-20E Ⅲが使用可能です。
ご注意
●DX フォーマットのニコンデジタル一眼レフカメラ（D300 シリーズ、D7000 など）
に装着すると、対角線画角は 5° 20 となり、35mm 判換算では焦点距離約 450mm
相当のレンズになります。
■ 使用できる機能
カメラによって、使用できる機能には制限・制約がありますので、カメラの使用説明書
でもご確認ください。
カメラ
機 能 露出（撮影）モード
VR
AF
フォーカス
ロック
メモリー
リコール
レンズ側
での AF
P※ 1 S A M
FX フォーマット/DX フォーマット
のニコンデジタル一眼レフカメラ、
F6、F5、F100、F80 シリーズ、
ニコン U2、ニコン U
○ ○ ○ ○ ○ ○ ○ ○ ○
プロネア 600i、プロネア S ※ 2 × ○ ○ ○ ○ ○ ○ ○ ○
F4 シリーズ、F90X シリーズ、
F90 シリーズ、F70D × ○※ 3 ○ ○※ 4 △※ 3 ○ ○ × ×
ニコン Us、F60D、F50D、
F-401 シリーズ × × × × × ○ ○ ○ ○
F-801 シリーズ、F-601M × × × × × ○ ○ × ×
F3AF、F-601、F-501、
MF カメラ（F-601M を除く） × × × × × × × × ×
○：使用可 △：制限あり ×：使用不可 VR：手ブレ補正 AF：オートフォーカス
※ 1：
P には AUTO（オート）モード、イメージプログラムモードを含みます。
※ 2： M モードの設定はありません。
※ 3： フォーカス作動設定スイッチが［AF-ON］の場合、AF（オートフォーカス）動作させる
にはシャッターボタン半押し状態で、フォーカス作動ボタンを押します。
※ 4： シャッターボタン半押し状態で、メモリーセットボタンやフォーカス作動ボタンを押します。

7
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
■ ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。
カメラ
カメラの
フォーカス
モード
レンズのフォーカスモード
A/M M/A M
FX フォーマット/DX フォーマットの
ニコンデジタル一眼レフカメラ、
F6、F5、F4 シリーズ、F100、
F90X シリーズ、F90 シリーズ、
F80 シリーズ、F70D、ニコン U2、
ニコン U、プロネア 600i、プロネア S
AF オート
優先 AF
マニュアル
優先 AF
MF
フォーカス
(
エイド可
)
MF MF
（フォーカスエイド可）
ニコン Us、F60D、F50D、
F-801 シリーズ、F-401 シリーズ、
F-601M
AF
MF
MF
(
F-601M を除き
)
フォーカスエイド可
AF：オートフォーカス MF：マニュアルフォーカス
A/M（オート優先オートフォーカスモード）と
M/A（マニュアル優先オートフォーカスモード）の使い方
M/A： フォーカスリングを回転させると、瞬時に MF（マニュアル
フォーカス）撮影が行えます。
A/M： フォーカスリングを回転させても、瞬時には MF（マニュア
ルフォーカス）に切り換わりません。AF（オートフォーカス）
を優先させたい時にご使用ください。
aフォーカスモード切り換えスイッチを［A/M］または［M/A］にセットします。
bAF（オートフォーカス）撮影時、カメラのシャッターボタンを半押ししたまま、あ
るいはカメラの AF 作動（AF-ON）ボタンまたはレンズのフォーカス作動ボタン
（フォーカス作動設定スイッチ：AF-ON）を保持したまま、フォーカスリングを手で
回転させると、MF（マニュアルフォーカス）撮影が行えます。
cカメラのシャッターボタンの半押しやカメラの AF 作動（AF-ON）ボタンまたはレン
ズのフォーカス作動ボタンを再度操作すると AF（オートフォーカス）で撮影が可能
となります。
フォーカス制限切り換えスイッチの使い方
AF（オートフォーカス）で撮影する場合に使える機能です。
FULL： 撮影距離が 6m 未満を含む場合にセットします。
∞－ 6m： 撮影距離が常に 6m 以上の場合にセットします。ピン
ト合わせの時間を短縮できます。

8
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
■ フォーカス作動設定スイッチとフォーカス作動ボタンの使い方
（対応カメラは、P.6 参照）
フォーカス作動設定スイッチで、フォーカス作動ボタンの機能を次のように設定できます。
フォーカス作動設定スイッチ フォーカス作動ボタンの機能
AF-L フォーカスロック
MEMORYRECALL メモリーリコール
AF-ON AF（オートフォーカス）作動
●フォーカス作動ボタンは、4 個の内いずれかを押すと機能します。
●フォーカス作動ボタンは、ご希望の位置に改造（回転）できます。
詳しくは、ニコンサービス機関へお問い合わせください。
フォーカスロック（AF-L）
AF（オートフォーカス）で撮影する場合に使える機能です。
aフォーカスモード切り換えスイッチを［A/M］または［M/A］にセットします。
bフォーカス作動設定スイッチを［AF-L］にセットします。
cAF（オートフォーカス）中にフォーカス作動ボタンを押し、フォーカスをロックし
て撮影します。
● フォーカス作動ボタンを押している間、ピントが固定されます。
● フォーカスロックはカメラ側でも行えます。
メモリーリコール（MEMORY RECALL）
 ♪：メモリーリコールの操作時に、電子音が鳴ります。

♪
○

： メモリーリコールの操作時に、電子音が鳴りません。
以下の手順は、電子音を［♪］にセットした場合の説明です。
a被写体にピントを合わせメモリーセットボタンを押し、レンズにピ
ント位置を記憶させます。
 ● 正しく記憶された場合は、ピッと鳴ります。
 ● 
正しく記憶されなかった場合は、ピッピーピーピーと鳴り、距離目
盛が左右に 10 回程度振れます。もう一度ピント位置を記憶させて
ください。
● ピント位置の記憶は、フォーカスモードやフォーカス作動設定スイッチ等の設定にか
かわらず可能です。
● カメラの電源を OFF にしたり、レンズをカメラから取り外してもピント位置を記憶
しています。

9
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
bフォーカス作動設定スイッチを［MEMORYRECALL］にセットします。
cフォーカス作動ボタンを押し、ピピッと鳴ったら撮影します。
●シャッターボタンを半押ししていても、フォーカス作動ボタンを押すと記憶させた
ピント位置にセットされます。
● フォーカス作動ボタンは、シャッターがきれるまで押し続けてください。
● フォーカス作動ボタンから指を離すと、通常の AF（オートフォーカス）または MF（マ
ニュアルフォーカス）に戻ります。
AF（オートフォーカス）作動（AF-ON）
aフォーカスモード切り換えスイッチを［A/M］または［M/A］にセットします。
bフォーカス作動設定スイッチを［AF-ON］にセットします。
cフォーカス作動ボタンを押してピントを合わせ、撮影します。
● フォーカス作動ボタンを押している間は AF（オートフォーカス）が作動します。
● AF（オートフォーカス）作動はカメラ側でも行えます。
■ 手ブレ補正機能
手ブレ補正機能の概念図
振 幅
NORMALモードで対応
流し撮り（パンニング）
手ブレ
三脚使用時のブレ
ACTIVEモードで対応
激しい揺れ
例）乗り物等
での揺れ
周

波

数
大小
高
低
手ブレ補正 NORMAL モードまたは ACTIVE モードで対応
流し撮りでの手ブレ補正 NORMAL モードで対応
激しい揺れでの手ブレ補正 ACTIVE モードで対応
三脚使用時のブレ補正 NORMAL モードまたは ACTIVE モードで対応

10
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
手ブレ補正リングスイッチの使い方
ON： シャッターボタンを半押しすると、手ブレを補正します。
ファインダー像のブレも補正するため、ピント合わせが容
易で、フレーミングしやすくなります。
OFF： 手ブレを補正しません。
手ブレ補正モード切り換えスイッチの使い方
手ブレ補正リングスイッチを［ON］にし、手ブレ補正モード切り換えスイッチを設定し
ます。
NORMAL： 主に、通常の手ブレを補正します。流し撮りでも手ブ
レを補正します。
ACTIVE： 乗り物に乗っている等、揺れの激しい条件でのブレか
ら通常の手ブレまで補正します。このモードでは流し
撮り自動検出は行いません。
手ブレ補正使用時のご注意
● 
手ブレ補正が使用できないカメラ（P.6）では、必ず、手ブレ補正リングスイッチを
［OFF］にしてください。特にプロネア 600i では、このスイッチを［ON］にしたま
まにすると、電池の消耗が早くなることがありますのでご注意ください。
● シャッターボタンを半押し後、ファインダー像が安定してから撮影することをおすす
めします。
● 手ブレ補正の原理上、シャッターレリーズ後にファインダー像がわずかに動くことが
ありますが、異常ではありません。
● 流し撮りする場合は、必ず NORMAL モードにしてください。NORMAL モードでは、
流し撮りなどでカメラの向きを大きく変えた場合、流した方向の手ブレ補正は機能し
ません。例えば、横方向に流し撮りすると、縦方向の手ブレだけが補正されます。
● 手ブレ補正中にカメラの電源を OFF にしたり、レンズを取り外したりしないでくだ
さい。（その状態でレンズを振るとカタカタ音がすることがありますが、故障ではあり
ません。カメラの電源を再度 ON にすれば、音は消えます。）
● 内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充電中は、手ブレ補正は行いません。
● 三脚撮影時に手ブレ補正リングスイッチを［ON］にすると、三脚ブレを軽減します。
また、三脚を使っても雲台を固定しないときや一脚を使用する場合は、スイッチを［ON］
にすることをおすすめします。ただし、ブレ量が小さい撮影条件下で撮影を行った場
合は、VR の［ON］と［OFF］で効果が逆転する場合があります。その場合は、VR
を［OFF］にしてご使用ください。
