Nikon AF-S VR User manual

Jp
En
De
Fr
Es
It
Ck
Ch
使用説明書 (P. 2–15)
Instruction Manual (PP. 16–25)
Bedienungsanleitung (S. 26–35)
Manuel d'utilisation (P. 36–45)
Manual de instrucciones (PP. 46–55)
Manuale di istruzioni (PP. 56–65)
(P. 66–75)
(P. 76–85)
AF-S VR Nikkor
ED200mm
f/2 IF

2
Jp
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を
負う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が
想定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。こ
の「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の
人々への危害や財産への損害を未然に防止するために、重要な内容を記載してい
ます。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管し
てください。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり修理・改 造 をし な い こと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出部に手
を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店または当社サービス機関に修理を依頼し
てください。
接触禁止
すぐに修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに
具体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近
くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や
近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

3
Jp
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメラ
の電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り出す際、
やけどに十分注意してください。電池を抜いて、販売店または当社サー
ビス機関に修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用
すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光のあたら
ない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
感電注意
放置禁止
移動禁止
保管注意
すぐに修理依頼を

4
C
A
B

5
MEMORYSET
F
G
H
I
E
D

6

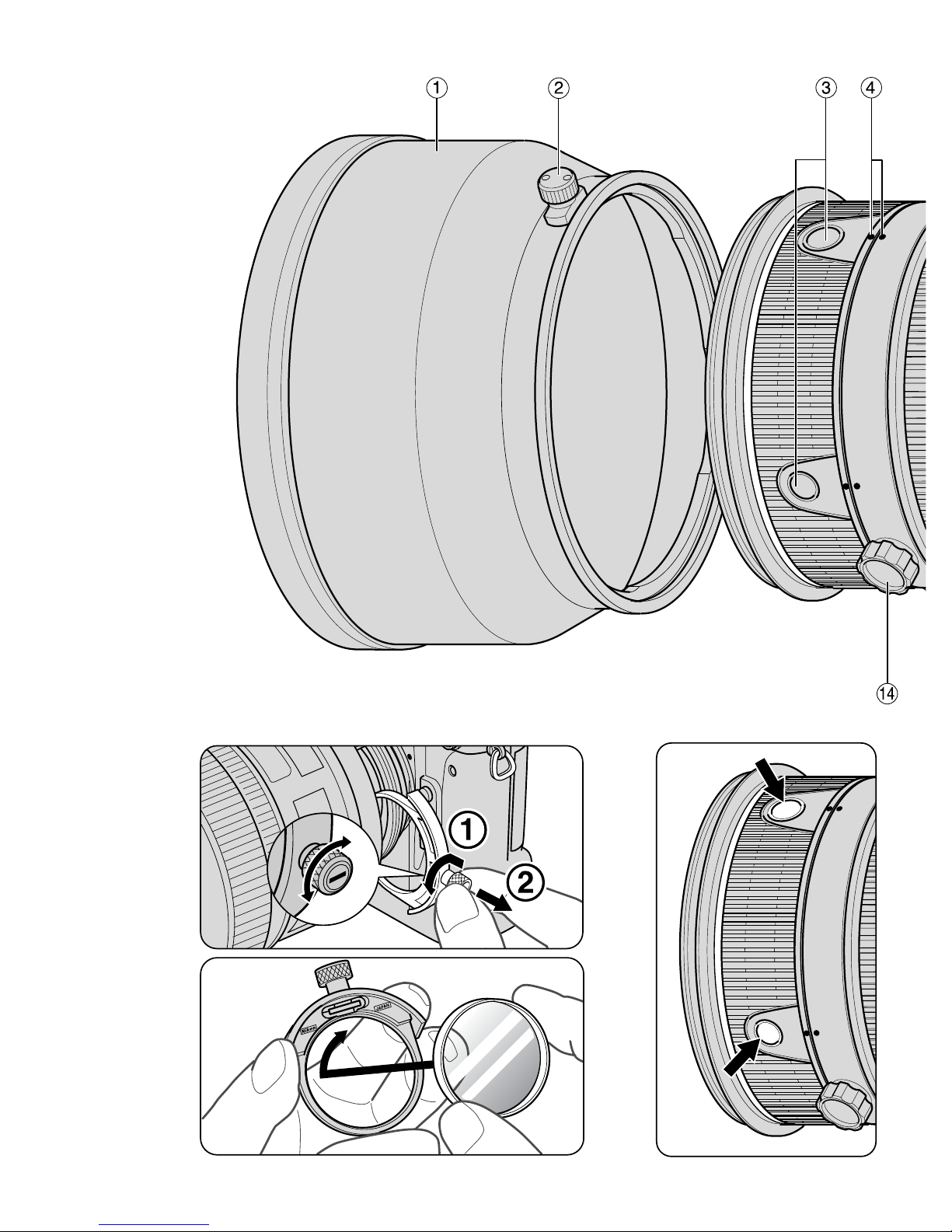

Jp 1フード
2クランプノブ
3フォーカス作動ボタン
（フォーカスロック/メモリリコール/AF作動）
4レンズ回転位置指標
5距離リング
6距離目盛
7被写界深度目盛
8距離目盛基準線
9手ブレ補正リングスイッチ
!メモリセットボタン
"レンズ着脱指標
#レンズマウントゴムリング
$CPU信号接点
%三脚座止めネジ
&組み込み式回転三脚座
(フォーカスモード切り換えスイッチ
)フォーカス制限切り換えスイッチ
~手ブレ補正モード切り換えスイッチ
+フォーカス作動設定スイッチ
（フォーカスロック/メモリリコール/AF作動）
,電子音スイッチ
-つり金具
.組み込み式フィルターホルダーつまみ
/組み込み式フィルターホルダー
カメラ別の使用可能機能表
使用できる機能には制限・制約がある場合があります。カメラの使用説明書もご確認く
ださい。
※1： PにはAUTO（オート）モード、イメージプログラムモードを含みます。
※2： Mモードの設定はありません。
※3： フォーカス作動設定スイッチがAF
- ONの場合、オートフォーカス動作させるにはシャッ
ターボタン半押し状態で、フォーカス作動ボタン（P.8参照）を押します。
※4： シャッターボタン半押し状態で、メモリセットボタンやフォーカス作動ボタン（P.8参照）
を押します。
●手ブレ補正が使用できないカメラでは、必ず、手ブレ補正リングスイッチをOFFにしてくだ
さい。特に、プロネア600iでは、このスイッチをONにしたままにすると、電池を消耗する
ことがあります。
各部の名称
カメラ 手ブレ
補正
オート
フォーカス
フォーカス
ロック
露出モード
P※1 SAM
D2 シリーズ 、D1 シリーズ 、
D100、D70
F6、F5、F100、
F80
シリーズ 、
ニコンU2 、 ニコンU 
プロネア 600 i、 プロネア S
※2
F4
シリーズ 、F90X シリーズ 、
F90シリーズ、F70D
ニコンUs 、F60D、F50D、
F-401
シリーズ
F-801 シリーズ 、F-601M
F3AF、F-601、F-501、
MFカメラ（F-601Mを除く）
○ ○ ○ ○ ○ ○
× ×
○
×
○ ○
○
○
△※3
○ ○ ○ ○ ○ ○○ ○
× ○ ○ ○ ○ ○○ ○
× ○※3 ○ ○ × ×○ ○※4
× × ○ ○ ○ ○
× × × × × ○ ○ × ×
× × × × × × × × ×
○：使用可 △：制限あり ×：使用不可
フォーカス
プリセット
レンズ側での
AF作動
機 能

7
Jp
1.はじめに
このたびはニッコールレンズをお買い上げいただき、誠にありがとうございます。
このレンズは、手ブレ補正機能および、高速で静かなAF（オートフォーカス）
撮影を可能にするレンズ内超音波モーター（サイレント・ウェーブ・モーター）
駆動方式を採用した高性能レンズです。さらに、フォーカスプリセット機能を持ちます。
■特 長
●手ブレ補正機能を使用すると、使わないときと比べ約3段分シャッタースピードを遅くして
撮影できるため、シャッタースピードの選択の範囲が広がり、手持ちの望遠撮影が容易です。
●手ブレを主に補正するNORMALモードと、乗り物に乗っている等、揺れの激しい撮影条件
での手ブレを補正するACTIVEモードの切り換えが可能です。
●手ブレか流し撮りかを自動的に識別し、流し撮り時にも手ブレ補正機能の威力を発揮
（NORMALモード時）します。
●三脚撮影時にも、三脚使用の有無を自動識別し、三脚ブレを補正します。
●AF（オートフォーカス）撮影およびMF（マニュアルフォーカス）撮影の切り換えが簡単に
できるフォーカスモード切り換えスイッチを装備しています。
●レンズ側でもフォーカスロックができるフォーカスロック機能があります。
●あらかじめ記憶させたピント位置に、瞬時に戻すフォーカスプリセット機能があります。
●レンズ側でもオートフォーカス動作ができるAF作動機能があります。
●AF撮影中にも瞬時にマニュアルフォーカスモードに切り換えることのできる「マニュアル優
先オートフォーカス」機能、AF撮影時にAF作動を一定の撮影距離範囲に制限できるフォー
カス制限切り換えスイッチを装備しています。+「ピント合わせの方法」参照
●被写体までの距離情報をカメラボディ側に伝達する機能を備え、3D測光機能を持ったカメラ
との組み合わせ時には、より的確な露出制御を実現します。
●ニコン独自のED（特殊低分散）ガラスとスーパーEDガラスによる色収差の補正とともに、
良好なボケ味が得られる円形絞りの採用により優れた光学性能、描写性能を発揮します。
●保護ガラスには、平面ガラスではなくメニスカスガラスを採用しています。
●最短撮影距離1.9mまでの近接撮影が可能です。
■注 記
●レンズをカメラに装着した状態で、カメラだけを持たないでください。カメラ破損の可能性
がありますので、必ずレンズ側も持ってください。
●組み込み式フィルターホルダーに52mmねじ込み式フィルターを必ず装着してご使用ください。
●レンズのCPU信号接点は汚さないようにご注意ください。
●AF-I/AF-Sテレコンバーターは、TC-14E/TC-14EⅡ/TC-17EⅡ/TC-20E/TC-20EⅡが
使用可能です。
●ニコンデジタルカメラ（ニコンDXフォーマット）D2シリーズ、Ｄ1シリーズ、Ｄ100、
D70に装着すると、対角線画角は8°となり、35mm判で焦点距離約300mm相当のレンズ
となります。
●レンズマウントゴムリングが破損した場合は、そのまま使用せず修理を依頼してください。

8
Jp
2.ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。
■M/A（マニュアル優先オートフォーカス）モードの使い方
1フォーカスモード切り換えスイッチをM/Aにセットします。（図E）
2オートフォーカス撮影時、シャッターボタンを半押ししたまま、あるいはカメラの
AF作動ボタンまたはレンズのフォーカス作動ボタンを保持したまま、距離リングを
手で回転させると、瞬時にマニュアルフォーカス撮影が行えます。
3シャッターボタンやカメラのAF作動ボタンまたはレンズのフォーカス作動ボタン
から指をはなし、再度オートフォーカス動作をすることによって、オートフォーカス
モードに戻ります。
■フォーカス制限切り換えスイッチの使い方
（AF-Sレンズを装着してAF使用可能なカメラのみ）
オートフォーカス撮影時で、撮影距離が常に5m以上に限られている場合は、スイッチ
を∞-5mにセットすると、ピント合わせの時間を短縮できます。
●撮影距離が5m未満を含む場合はFULLにセットします。(図F)
3.フォーカス作動設定スイッチ （AF-L/MEMORYRECALL/AF-ON）
とフォーカス作動ボタンの関係について
フォーカス作動設定スイッチの設定位置により、フォーカス作動ボタンの機能が次のよ
うに切り換わります。
フォーカス作動設定スイッチの設定位置 フォーカス作動ボタンの機能
AF-L フォーカスロック
MEMORYRECALL メモリリコール
AF-ON レンズ側でのAF作動
レンズの設定モード
カメラ MM/A
マニュアル
フォーカス撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（F-601Mを除きフォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
マニュアル優先
オートフォーカス撮影

D2
シリーズ 、D1 シリーズ 、
D100、D70、
F6、F5、F4
シリーズ 、
F100、F90X
シリーズ 、
F90
シリーズ 、F80 シリーズ 、
F70D、
ニコン U2、 ニコン U、
プロネア 600i、 プロネア S
ニコンUs 、F60D、F50D、
F-801
シリーズ 、F-401 シリーズ 、
F-601M
カメラの
フォーカスモード
C/S/AF
C/S/
AF/MF
MF

9
Jp
■フォーカスロック機能の使い方（図C、H）
（AF-Sレンズを装着してAF使用可能なカメラのみ。P.6参照）
まず、フォーカス作動設定スイッチをAF-Lの位置に合わせます。次いで、オートフォー
カス作動中にフォーカス作動ボタン（フォーカスロック）を押すと、押している間はピ
ントが固定されます。（図C）
●フォーカスロックはカメラ側およびレンズ側の両方から行えます。いずれかのボタンが押さ
れている間、ピントは固定されます。
■フォーカスプリセット機能の使い方（図D、H、I）
（対応カメラはP.6参照。オートフォーカス、マニュアルフォーカスとも作動可
能です。）
●メモリセット
1電子音スイッチを 位置にします。（鳴らさないときは 位置）
2記憶させたい被写体にピントを合わせます。
3メモリセットボタンを押し（このときピッと鳴ります）、レンズにピント位置を記憶
させます。
4この後、別のショットを撮ったり、使わないまま置いておきます。
●メモリセットは、フォーカスモード切り換えスイッチ、フォーカス作動設定スイッチ等の設
定位置によらずにセット可能です。
●カメラの電源を切ったり、カメラから取り外してもピント位置を記憶し続けます。
●メモリリコール
5フォーカス作動設定スイッチをMEMORYRECALLに合わせます。
6フォーカス作動ボタン（メモリリコール）を押し（動作が正常に完了したときにはピ
ピッと電子音が鳴ります。）、ついでシャッターボタンを全押しして撮ります。
注1）メモリリコール状態は、M/Aモードでは、フォーカス作動ボタンを離した後、シャッ
ターボタンを再半押しすることにより、初めてオートフォーカス動作に復帰します。こ
のために、フォーカス作動ボタンを離した後、シャッターボタンを（一気に）全押しし
てシャッターレリーズすると、セットした位置では撮影できない場合があります。
メモリセットで記憶させたピント位置で確実に撮影するためには、1フォーカス作動ボ
タンを押したままの撮影、または2シャッターボタン半押しを保持しながらメモリ
リコール動作を行い、そのままシャッターボタンを全押ししてください。
2）メモリセット時に距離目盛環が左右に10回程度振れた後、ピッ、ピーピーピーと電子音
が鳴るときには、もう一度設定し直してください。
■AF作動機能の使い方（図E、H）（カメラによって対応が異なります。P.6参照）
まず、フォーカスモード切り換えスイッチをM/Aに合わせ、フォーカス作動設定スイッ
チをAF-ON位置に合わせます。次いでフォーカス作動ボタン（レンズ側でのAF作動）
を押すと、押している間オートフォーカス作動します。

10
Jp
4.手ブレ補正機能（対応カメラはP.6参照）
■手ブレ補正機能の概念図
■手ブレ補正リングスイッチの使い方（図D）
ON： シャッターボタンを半押しすると、手ブレを補正します。ファインダー内の画像
のブレも補正するため、ピント合わせが容易で、フレーミングしやすくなります。
OFF： 手ブレを補正しません。
■手ブレ補正モード切り換えスイッチの使い方（図G）
手ブレ補正リングスイッチをONにし、手ブレ補正モード切り換えスイッチを設定します。
NORMAL： 主に、通常の手ブレを補正します。パンニングに対応し、流し撮りも行えます。
ACTIVE： 乗り物に乗っている等、揺れの激しい条件でのブレから通常の手ブレを補正
します。このモードではパンニング自動検出は行いません。
■手ブレ補正使用時のご注意
●シャッターボタンを半押し後、ファインダー内画像が安定してから撮影されることをおすす
めします。
●流し撮りする場合は、必ずNORMALモードにしてください。NORMALモードでは、流し撮
りなどでカメラの向きを大きく変えた場合、流した方向の手ブレ補正は機能しません。例え
ば、流し撮りで横方向にパンニングすると、縦方向の手ブレだけが補正され、流し撮りが行
えます。
振 幅
NORMALモードで対応
パンニング
手ブレ
ACTIVEモードで対応
三脚使用時のブレ
激しい揺れ
例）乗り物等
での揺れ
周

波

数

大
高
手ブレ補正 NORMALモードまたはACTIVEモードで対応
パンニング（流し撮り）での手ブレ補正 NORMALモードで対応
激しい揺れでの手ブレ補正 ACTIVEモードで対応
三脚使用時のブレ補正 NORMALモードまたはACTIVEモードで対応

