Nikon AF-S VR 500mm f/4G ED / AF-S VR 600mm f/4G... User manual

使用説明書 (P. 2–17)
User’s Manual (PP. 18–35)
Benutzerhandbuch (S. 36–53)
Manuel de l’utilisateur (P. 54–71)
Manual del Usuario (PP. 72–89)
Anvädarhandbok (S. 90–107)
Pyko‚Ó‰ÒÚ‚Ó ÔÓθ˝Ó‚°ÚÂÎfl (CTP. 108–125)
Gebruikshandleiding (P. 126–143)
Manuale d’uso (PP. 144–161)
(P. 162–180)
(P. 181–197)
(P. 198–215)
AF-S NIKKOR
500mm f/4 ED VR
Nano Crystal Coat
AF-S NIKKOR
600mm f/4 ED VR
Nano Crystal Coat
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

2
Jp 安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安
全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々への危害や財
産への損害を未然に防止するために、重要な内容を記載しています。お読みになった後は、
お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
この表示を無視して、誤った取り扱いをすると、人が死亡または重
傷を負う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可
能性が想定される内容および物的損害の発生が想定される内容を示
しています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具
体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近く
に具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近
くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。
接触禁止
すぐに修理依頼を
分解禁止
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出部に手を触
れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサービス機関に修理を依頼して
ください。

3
Jp
熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメラの
電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り出す際、や
けどに充分注意してください。電池を抜いて、販売店またはニコンサービス
機関に修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用する
と、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
逆光撮影では、太陽を画角から十分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。画角
から太陽をわずかに外しても火災の原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光のあたらな
い所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
窓を閉め切った自動車の中や直射日光が当たる場所など、異常に温
度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。
水かけ禁止
使用禁止
見ないこと
感電注意
移動禁止
放置禁止
保管注意
保管注意
電池を取る
すぐに修理依頼を
放置禁止

4
Jp

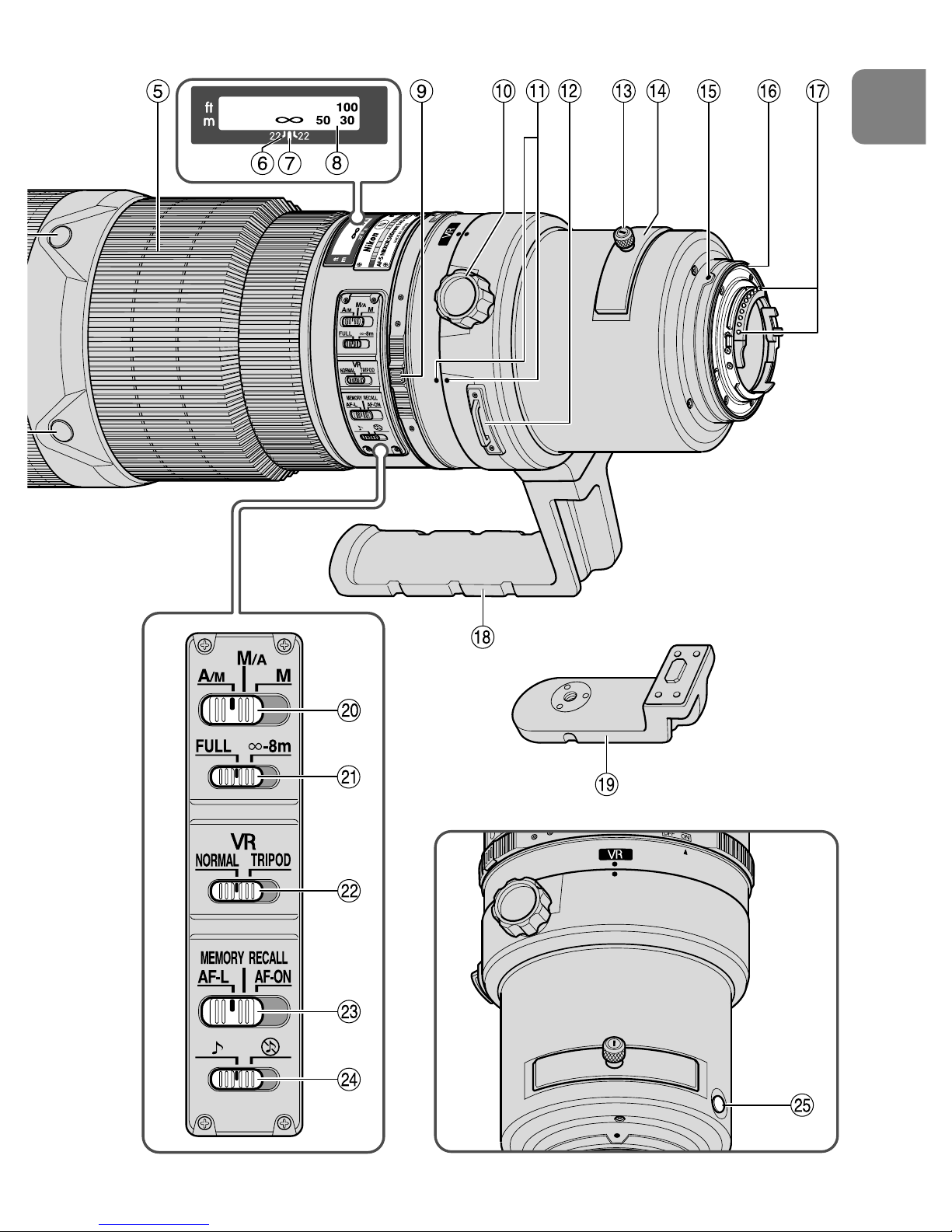

AF-S NIKKOR 500mm f/4G ED VR
1かぶせフード HK-34（P.14）
2クランプノブ（P.14）
3すべり止めゴム
4フォーカス作動ボタン（P.11）
（フォーカスロック/メモリーリコール/
オートフォーカス作動）
5フォーカスリング（P.11）
6被写界深度目盛（P.13）
7距離目盛基準線（P.13）
8距離目盛
9手ブレ補正リングスイッチ（P.12）
!三脚座止めネジ（P.14）
"レンズ回転位置指標
#吊り金具
$組み込み式フィルターホルダーつまみ
（P.14）
%組み込み式フィルターホルダー（P.14）
&レンズ着脱指標
(レンズマウントゴムリング（P.10）
)CPU信号接点（P.10）
~組み込み式回転三脚座（P.14）
+一脚座（交換用）（P.14）
, フォーカスモード切り換えスイッチ
（P.11）
- フォーカス制限切り換えスイッチ （P.11）
.手ブレ補正モード切り換えスイッチ
（P.13）
/フォーカス作動設定スイッチ（P.11）
（フォーカスロック/メモリーリコール/
オートフォーカス作動）
:電子音スイッチ（P.12）
;メモリーセットボタン（P.12）
1.各部の名称

5
Jp

6
Jp

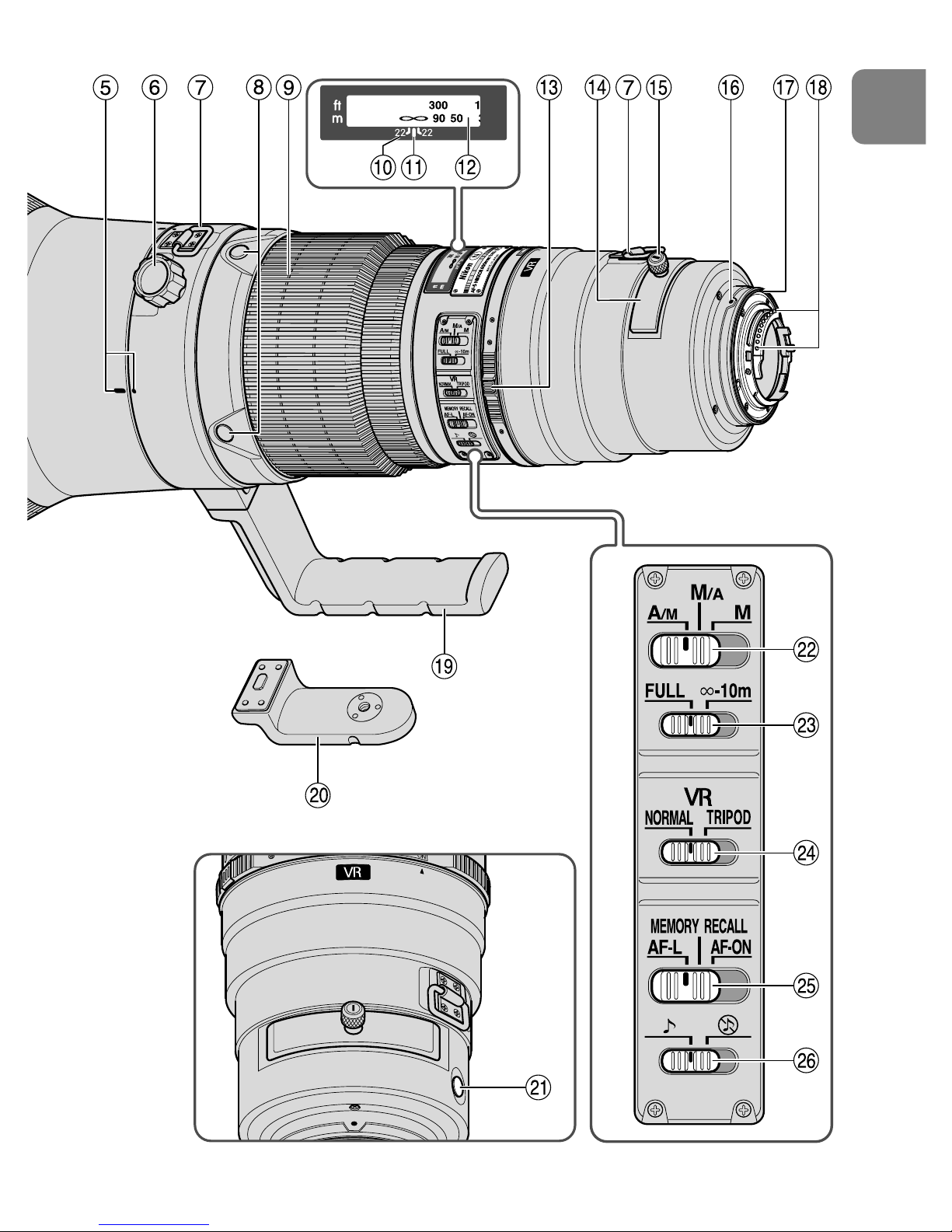

AF-S NIKKOR 600mm f/4G ED VR
1かぶせフード HK-35-2（P.14）
2かぶせフード HK-35-1（P.14）
3クランプノブ（P.14）
4すべり止めゴム
5レンズ回転位置指標
6三脚座止めネジ（P.14）
7吊り金具
8フォーカス作動ボタン（P.11）
（フォーカスロック/メモリーリコール/
オートフォーカス作動）
9フォーカスリング（P.11）
!被写界深度目盛（P.13）
"距離目盛基準線（P.13）
#距離目盛
$手ブレ補正リングスイッチ（P.12）
%組み込み式フィルターホルダー（P.14）
&組み込み式フィルターホルダーつまみ
（P.14）
(レンズ着脱指標
)レンズマウントゴムリング（P.10）
~CPU信号接点（P.10）
+組み込み式回転三脚座（P.14）
,一脚座（交換用）（P.14）
-メモリーセットボタン（P.12）
. フォーカスモード切り換えスイッチ
（P.11）
/ フォーカス制限切り換えスイッチ （P.11）
:手ブレ補正モード切り換えスイッチ
（P.13）
;フォーカス作動設定スイッチ（P.11）
（フォーカスロック/メモリーリコール/
オートフォーカス作動）
<電子音スイッチ（P.12）
1.各部の名称

7
Jp

8
Jp
2.使用できる機能
カメラによって、使用できる機能には制限・制約がありますので、カメラの使用説明書
でもご確認ください。
※1：PにはAUTO（オート）モード、イメージプログラムモードを含みます。
※2：Mモードの設定はありません。
※3：フォーカス作動設定スイッチがAF-ONの場合、オートフォーカス動作させるには
シャッターボタン半押し状態で、フォーカス作動ボタンを押します。
※4：シャッターボタン半押し状態で、メモリーセットボタンやフォーカス作動ボタン
を押します。
●手ブレ補正が使用できないカメラでは、必ず、手ブレ補正リングスイッチをOFFにし
てください。特に、プロネア600iでは、このスイッチをONにしたままにすると、電
池を消耗することがあります。
3.はじめに
このたびはニッコールレンズをお買い上げいただき、誠にありがとうございます。
高精度な手ブレ補正機能をはじめとしたさまざな機能を備え、レンズ内超音波モーター
駆動方式の採用により高速・静粛なオートフォーカス撮影を可能にする高性能な超望遠
レンズです。
■特 長
●フォーカスモードの切り換え（P.10）
A/M（オート優先オートフォーカスモード）またはM/A（マニュアル優先オートフォー
カスモード）にすると、オートフォーカス中にフォーカスリングを回すだけで、マニュ
アルでピントを合わせることができます。
カメラ
手ブレ補正 AF
フォーカス
ロック
露出モード
P※1 SAM
D3、D2 シリーズ 、D1 シリーズ 、
D300、D200、D100、
D80、D70
シリーズ 、D50、
D40
シリーズ
F6、F5、F100、F80 シリーズ 、
ニコンU2 、 ニコンU
プロネア 600 i、 プロネア S
※2
F4 シリーズ 、F90X シリーズ 、
F90
シリーズ 、F70D
ニコンUs 、F60D、F50D、
F-401
シリーズ
F-801 シリーズ 、F-601M
F3AF、F-601、F-501、
MFカメラ（F-601Mを除く）
○○ ○○○○
××
○
×
○○
○
○
△※3
○○ ○○○○○○
×○ ○○○○○○
×○
※3 ○○××
○○
※4
××○○○○
×××× ×○○××
×××× ×××××
○：使用可 △：制限あり ×：使用不可 AF：オートフォーカス
メモリー
リコール
レンズ側
でのAF
機 能

9
Jp
M/A：フォーカスリングを回転させると、瞬時にマニュアルフォーカス撮影が行えます。
A/M：フォーカスリングを回転させても、瞬時にはマニュアルフォーカスに切り換わり
ません。オートフォーカスを優先させたい時にご使用ください。
●フォーカス制限の切り換え（P.11）
オートフォーカス撮影時にオートフォーカス作動を一定の撮影距離範囲に制限できるフ
ォーカス制限切り換えスイッチを装備しています。
AF-S 500mmでは、撮影距離が8m以上の場合に、スイッチを∞−8mにすることより
ピント合わせの時間が短縮します。
AF-S 600mmでは、撮影距離が10m以上の場合に、スイッチを∞−10mにすること
よりピント合わせの時間が短縮します。
● フォーカスロック／メモリーリコール／オートフォーカス作動（P.11〜12）
レンズ側でフォーカスロックができたり（AF-L）、あらかじめピント位置を記憶させ、
瞬時に呼び出せたり（MEMORY RECALL）、レンズ側でオートフォーカスを作動でき
る（AF-ON）などの機能を装備しています。
● 手ブレの補正※【VRⅡ】（P.12〜13）
NORMAL：手持ち撮影や一脚撮影時
の手ブレを補正します。手ブレ補
正機能を使用すると、使わないと
きと比べ約4段分シャッタースピー
ドを遅くできるので、シャッター
スピードの選択範囲が広がり、幅
広い領域で手持ち撮影が可能です。
パンニング（流し撮り）でも手ブ
レを補正します。
TRIPOD：三脚使用時のブレを補正し
ます。三脚撮影時には、TRIPOD
モードの使用をおすすめします。
超望遠レンズでは、三脚を使って
もブレが発生することがあります。TRIPODモードを使用することで、このブレを軽
減することができ、以下の効果が得られます。
・撮影画像のブレ軽減（特にシャッタースピードが1／15〜1秒のとき）
・ファインダー像の安定
※当社撮影条件によります。また、手ブレ補正効果は、撮影者や撮影条件によって異な
ります
●被写体までの距離情報をカメラボディー側に伝達する機能を備え、3Dマルチパター
ン測光機能を持ったカメラとの組み合わせでは、より的確な露出制御を実現します。
●ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、良好なボケ味
が得られる円形絞りの採用により優れた光学性能、描写性能を発揮します。
パンニング（流し撮り）
（NORMALモード）
手持ちや一脚使用時のブレ
（NORMALモード）
三脚使用時のブレ
（TRIPODモード）
大小
高
低
振 幅
周

波

数
手ブレ補正機能の概念図

10
Jp
●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施したことにより、
強い太陽光が当たるスポーツ撮影から、スポットライトのある室内撮影まで、あらゆ
る条件下で、クリアーで抜けの良い画像を提供します。
● 保護ガラスには、平面ガラスではなくメニスカスガラスを採用しています。
●最短撮影距離は、AF-S 500mmレンズは4m（オートフォーカス時）／3.85m（マ
ニュアルフォーカス時）まで、AF-S600mmレンズでは5m（オートフォーカス
時）／4.8m（マニュアルフォーカス時）までの近接撮影が可能です。
■ ご注意
●カメラに装着した状態で、カメラだけを持たないでください。カメラ（マウント部分）
破損の恐れがありますので、必ずレンズも持ってください。
●組み込み式フィルターホルダーは、付属の52mmネジ込み式フィルター等を取り付け、
必ず装着して撮影してください。
●CPU信号接点は汚さないようにご注意ください。
●AF-I/AF-Sテレコンバーターは、TC-14E/TC-14EⅡ/TC-17EⅡ/TC-20E/TC-
20EⅡが使用可能です。
●ニコンDXフォーマットのニコンデジタル一眼レフカメラ（D2シリーズ、D50など）
に装着すると、AF-S 500mmレンズでは対角線画角は3°20′（35mm判での対角
線画角は5°）となり、35mm判で焦点距離約750mm相当のレンズとなります。同
様に、AF-S 600mmレンズでは対角線画角は2°40′（35mm判での対角線画角は
4°10′）となり、35mm判で焦点距離約900mm相当のレンズとなります。
●レンズマウントゴムリングが破損した場合は、そのまま使用せず販売店またはニコン
サービス機関に修理を依頼してください。
4.フォーカスモードの切り換え
カメラによって、フォーカスモードを選択できます。
レンズのフォーカスモード
カメラ MM/AA/M
MF
（フォーカス
エイド可能）
MF
（フォーカスエイド可能：F-601Mは不可）
MF（フォーカスエイド可能）
マニュアル優先
AF
オート優先
AF
AF：オートフォーカス MF：マニュアルフォーカス

D3、D2
シリーズ 、D1 シリーズ 、
D300、D200、D100、
D80、D70
シリーズ 、D50、
D40
シリーズ 、F6、F5、
F4
シリーズ 、F100、F90X シリーズ 、
F90
シリーズ 、F80 シリーズ 、
F70D、
ニコン U2、 ニコン U、
プロネア 600i、 プロネア S
ニコンUs 、F60D、F50D、
F-801
シリーズ 、F-401 シリーズ 、
F-601M
カメラの
フォーカスモード
AF
（C/S）
AF
（C/S）
MF
MF

11
Jp
■A/M（オート優先オートフォーカスモード）
M/A（マニュアル優先オートフォーカスモード）
（P.8参照）
1フォーカスモード切り換えスイッチ（図1）をA/MまたはM/Aにセ
ットします。
2オートフォーカスでシャッターボタンを半押し、またはカメラのAF
作動ボタンやレンズのフォーカス作動ボタンを押したままフォーカ
スリングを回すと、マニュアルフォーカスが行えます。
●シャッターボタンやカメラのAF作動ボタンまたはレンズのフォーカ
ス作動ボタンから指を離し、再度オートフォーカス動作（シャッタ
ーボタンの半押しなど）をすると、オートフォーカスに戻ります。
5.フォーカス制限の切り換え（対応カメラは、P.8参照）
●AF-S500mmは、撮影距離が常に8m以上の場合、フォーカス制限
切り換えスイッチ（図2）を∞−8mにセットします。
●AF-S 600mmは、撮影距離が常に10m以上の場合、フォーカス制
限切り換えスイッチ（図2）を∞−10mにセットします。
●撮影距離が8m（AF-S 500mm）／10m（AF-S 600mm）未満
を含む場合はFULLにセットします。
●オートフォーカスで撮影する場合に使える機能です。
6.フォーカスロック／メモリーリコール／オートフォーカス作動
■フォーカス作動設定スイッチ（AF-L/MEMORYRECLL/AF-ON）とフォ
ーカス作動ボタンの関係について
●フォーカス作動設定スイッチ（図3）の設定により、フォーカス作動
ボタン（図4）の機能が切り換わります。お使いになる機能に合わせ
て、フォーカス作動設定スイッチを設定してください。
●フォーカス作動ボタンは、ご希望の位置に改造（回転）できます。
詳しくは、ニコンサービス機関へお問い合わせください。
●フォーカス作動ボタンは、4ヶ所あります。どれか1個を押します。
■フォーカスロック（AF-L）
（対応カメラは、P.8参照）
1フォーカスモード切り換えスイッチ（図1）をA/MまたはM/Aにセットします。
●オートフォーカスで撮影する場合に使える機能です。
2フォーカス作動設定スイッチ（図3）をAF-Lにセットします。
3オートフォーカス中にフォーカス作動ボタン（図4）を押し、フォーカスをロックし
て撮影します。
フォーカス作動設定スイッチ フォーカス作動ボタンの機能
AF-L フォーカスロック
MEMORYRECALL メモリーリコール
AF-ON レンズ側でのAF作動
図1
図2
図3
図4

12
Jp
●フォーカス作動ボタン押している間、ピントが固定されます。
●フォーカスロックはカメラでも行えます。
■メモリーリコール（MEMORYRECALL）
（対応カメラは、P.8参照。オートフォーカス、マニュアルフォーカスとも作動可能です。）
●電子音スイッチ（図5）を にセットすると、操作の際に音
（ピッ／ピッピー等）で知らせてくれます。鳴らさないときは 
にセットします。
●以下の手順は、電子音をセットした場合の説明です。
1フォーカスモード切り換えスイッチ（図1）をA/M、M/Aまたは
MFにセットします。
2被写体にピントを合わせメモリーセットボタン（図6）を押し（ピッ
と鳴ります）、ピント位置を記憶させます。
●ピント位置の記憶は、フォーカスモードやフォーカス作動設定スイ
ッチ等の設定に関わらず可能です。
●カメラの電源を切ったり、カメラから取り外してもピント位置を記
憶しています。
ご注意：距離目盛が左右に10回程度振れた時（ピッ、ピーピーピーと鳴ります）には、
正しく設定されていません。もう一度、ピント位置を記憶させてください。
3フォーカス作動設定スイッチ（図3）をMEMORYRECALLにセットします。
4フォーカス作動ボタン（図4）を押します。
●シャッターボタンを半押ししていても、フォーカス作動ボタンを押すと記憶させたピ
ント位置にセットされます。
5ピピッと鳴り、記憶したピント位置にセットされたら、撮影します。
ご注意：フォーカス作動ボタンは、シャッターが切れるまで押し続けてください。
●フォーカス作動ボタンから指を離すと、通常のオートフォーカスまたはマニュアルフ
ォーカスに戻ります。
■オートフォーカス作動（AF-ON）（対応カメラは、P.8参照。）
1フォーカスモード切り換えスイッチ（図1）をA/MまたはM/Aにセットします。
2フォーカス作動設定スイッチ（図3）をAF-ONにセットします。
3フォーカス作動ボタン（図4）を押し、撮影します。
●フォーカス作動ボタンを押している間はオートフォーカスが作動します。
7.手ブレの補正（対応カメラは、P.8参照）
1手ブレ補正リングスイッチ（図7）のボタンを押しながら1、
ONにセットします2。
図5
図6
図7

13
Jp
2手ブレ補正モード切り換えスイッチ（図8）をNORMALまたは
TRIPODにセットして、撮影します。
●シャッターボタンを半押しすると、ファインダー画像のブレも補正
し、ピント合わせが容易になりフレーミングしやすくなります。
ご注意：
●シャッターボタンを半押し後、ファインダーの画像が安定してから撮影されることを
おすすめします。
●手ブレ補正の原理上、シャッターレリーズ後にファインダー像がずれることがありま
す。
●カメラのAF作動ボタンまたはフォーカス作動ボタン（図4）を押しても、手ブレ補正
は作動しません。
●三脚撮影時にTRIPODモードを使用した場合、撮影画像のブレ軽減効果やファインダ
ー像の安定が得られますが、ブレ量が小さい撮影条件下で撮影を行った場合は、
TRIPODモードとVRのOFFで効果が逆転する場合があります。その場合は、VRを
OFFでご使用ください。また、三脚を使っても雲台を固定しないときや一脚を使用す
るときなどは、NORMALモードでのご使用をおすすめします。
●流し撮りする場合は、手ブレ補正モード切り換えスイッチ（図8）を必ずNORMAL
にしてください。
●流し撮りでカメラの向きを大きく変えた場合、流した方向の手ブレは補正しません。
つまり、横方向にパンニングすると、縦方向の手ブレだけが補正されます。
●手ブレ補正中にカメラの電源をOFFにしたり、レンズを取り外したりしないでくださ
い。OFFにしたり取り外すと、レンズ内部でカタカタ音がすることがあります。
故障ではありませんので、カメラの電源を再度ONにすれば、音は消えます。
●F80シリーズ、ニコンU2、ニコンU、D300、D200、D100、D80、D70シリ
ーズ、D50、D40シリーズの内蔵フラッシュ充電中には、手ブレ補正は行いません。
8.被写界深度
●被写体の前後のピントが合う範囲（被写界深度）は、距
離目盛基準線の両側の被写界深度目盛によって、おおよ
そ判ります。（図9）
●プレビュー（絞り込み）機構を持つカメラでは、撮影前
に被写界深度を確認できます。
●詳しい被写界深度は、被写界深度表（P.216）をご覧く
ださい。
9.絞り値の設定
●絞り値は、カメラ側で設定してください。
図8
被写界深度目盛
距離目盛基準線
図9

14
Jp
10.組み込み式回転三脚座
●タテ位置で撮影する場合は、三脚座止めネジを緩めて任意の位置まで回転して、ネジ
を締めてください。
●三脚の形状によっては、カメラのグリップを握った状態でカメラを回転した際、三脚
に手がぶつかることがありますので、ご注意ください。
■一脚座（付属アクセサリー）
●このレンズは、標準装備の三脚座を使用目的に合わせて一脚座に交換できます。
●ご自分で交換される場合、ネジの締め付けが不充分ですとネジが緩んで事故や破損な
どの原因になるおそれがありますので充分ご注意ください。
●一脚座への交換については、ニコンサービス機関に申し付けられることをおすすめし
ます。
11.かぶせフード （AF-S500mm） HK-34 ／（AF-S600mm） HK-35
（AF-S500mm）
●フードのクランプノブは、しっかり締めてください。
●レンズを収納する場合は、逆方向にフードをかぶせ、クランプノブをしっかり締めて
ください。
（AF-S600mm）
●二段式のかぶせフードを取り付けることができます。（一段目にHK-35-1、二段目に
HK-35-2）
1一段目のかぶせフード HK-35-1の側面についているクランプノブを緩め、静かにレ
ンズ先端の上にかぶせ、ななめにかぶさっていないか確認して、クランプノブをしっ
かり締めてください。
2二段で重ねて使用する時は、二段目のかぶせフード HK-35-2のクランプノブを緩め、
静かにHK-35-1の上にかぶせ、クランプノブをしっかり締めつけ、ご使用ください。
●ご使用後フードをレンズに収納する場合は、かぶせフード HK-35-1にかぶせフード
HK-35-2を逆向きにかぶせ、HK-35-1がレンズの先端に対して逆向きになるように
かぶせ、収納してください。
12.組み込み式フィルターホルダー
●撮影の際は、フィルターを必ず装着してください（お買い
上げ時は、NCフィルターが装着されています）。
1付属の52mmネジ込み式フィルターを、Nikon JAPAN
の表示がある面よりねじ込みます。（図10）
2組み込み式フィルターホルダーつまみを押し込みながら、
つまみの白い指標が組み込み式フィルターホルダーと平行
になるように回し（反時計方向）ます。
●カメラ側または被写体側のどちらの側に向けて取り付けて
も、撮影に影響はありません。
図10

15
Jp
■組み込み式円偏光フィルター C-PL1L（別売）
●ガラスなどの非金属面や水面の反射光をカットする場合におすすめします。
●距離目盛は正常な位置からずれ、最至近がわずかに長くなります。
●メモリーリコール（P.12）を使用する場合は、ピントを記憶させるときから装着し
てください。
13.ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎：好適です。
○：視野の一部が多少見にくくなりますが、撮影結果には全く影響がありません。
―：各カメラに存在しないファインダースクリーンです。
() ：中央部重点測光時の補正値です。F6カメラの場合、測光値の補正は、カメラのカ
スタムメニュー「b6：スクリーン補正」を「BorE以外」にセットして行います。
B型およびE型以外を使用する場合は、補正量が0でも、「BorE以外」にセットし
てください。F5カメラの場合は、カスタムセッティングNo.18の設定で測光値の
補正を行います。F4シリーズカメラの場合は、ファインダースクリーン露出補正
ダイヤルを回して補正を行います。
詳しくはカメラの使用説明書をご覧ください。
スクリーン
カメラ
F5+DP-30 ◎
(+0.5)
◎―
◎―
―
―
―
―
―
―
―◎―◎
―◎―◎
G1
G2 G4G3BC E
EC-B
EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎◎
◎
◎◎
◎◎
(–1.0)
◎
◎
(+0.5)
◎
◎
○
(–0.5)
○
(–1.0)
○
(–1.0)
◎◎○◎
◎◎
(+0.5)
○
(–1.0)
◎
◎
◎
F6 ――― ― ―
―
―
―
―
―◎◎ ◎◎― ――◎ ◎
◎
◎
◎
AF-S NIKKOR 500mm f/4G ED VR
◎
(+0.5)
◎
(+0.5)
スクリーン
カメラ
F5+DP-30 ◎
(+0.5)
◎―
◎―
―
―
―
―
―
―
―◎―◎
―◎―◎
G1
G2 G4G3BC E
EC-B
EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎◎
◎
◎○
◎◎
(–1.0)
◎
◎
◎
◎
○
(–0.5)
○
(–1.0)
○
(–1.5)
○
(–2.0)
◎◎○◎
◎◎
(+0.5)
◎
(–1.0)
◎
◎
◎
F6 ――― ― ―
―
―
―
―
―◎◎ ◎◎― ――◎ ◎
◎
◎
◎
AF-S NIKKOR 600mm f/4G ED VR
◎
(+0.5) ◎

16
Jp
空欄：使用不適当です。ただし、Mスクリーンの場合、撮影倍率1/1倍以上の近接撮影
に用いられるため、この限りではありません。
ご注意：
●F5カメラの場合、マルチパターン測光はEC-B、EC-E、B、E、J、A、Lスクリーン
のみ可能です。
●上記以外のカメラでB、Eスクリーンをご使用の場合は、それぞれB、Eスクリーンの
欄をご覧ください。
14.レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、柔らか
い清潔な木綿の布に無水アルコール（エタノール）または市販のレンズクリーナーを
少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注
意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●ご使用にならない時は、レンズ表面の汚れや傷を防ぐために、レンズキャップを取り
付けてください。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてください。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避
けて風通しのよい場所に保管してください。また、直射日光のあたるところ、ナフタ
リンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意く
ださい。
●ストーブの前など、高温になるところに置かないでください。極端に温度が高くなる
と、外観の一部に使用している強化プラスチックが変形することがあります。
15.付属アクセサリー
●トランクケース（AF-S 500mm）CT-504／（AF-S 600mm）CT-607 ●かぶせ式
レンズキャップ ●裏ぶた LF-1 ●かぶせフード（AF-S 500mm）HK-34／（AF-S
600mm）HK-35 ●組み込み式フィルターホルダー（専用※）●52mmネジ込み式NC
フィルター ●ストラップ LN-1 ●一脚座
※専用の付属アクセサリーは、一般販売は行っておりません。破損や紛失の場合には、
ニコンサービス機関へお申し出ください。
16.別売アクセサリー
●セミソフトケース CL-L2 ●52mmネジ込み式フィルター（円偏光フィルターⅡを除
く） ●組み込み式円偏光フィルターC-PL1L ●AF-Sテレコンバーター TC-14EⅡ／
TC-17EⅡ／TC-20EⅡ

17
Jp
17.仕 様
型 式： ニコンFマウントCPU内蔵Gタイプ、AF-Sレンズ
焦点距離： （AF-S500mm）500mm/（AF-S600mm）600mm
最大口径比： 1：4
レンズ構成： （AF-S500mm）11群14枚（EDガラス3枚、ナノクリスタルコー
ト1面）、他保護ガラス1枚
（AF-S600mm）12群15枚（EDガラス3枚、ナノクリスタルコー
ト1面）、他保護ガラス1枚
画 角： （AF-S500mm）
5° … 35mm判一眼レフカメラ
FXフォーマットのデジタル一眼レフカメラ
3°20′ … DXフォーマットのデジタル一眼レフカメラ
4° … IX240カメラ
（AF-S600mm）
4°10′ … 35mm判一眼レフカメラ
FXフォーマットのデジタル一眼レフカメラ
2°40′ … DXフォーマットのデジタル一眼レフカメラ
3°20′ … IX240カメラ
撮影距離情報： カメラボディーへの撮影距離情報出力可能
ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオートフォーカス、マニ
ュアルフォーカス可能
手ブレ補正： ボイスコイルモーター（VCM）によるレンズシフト方式
撮影距離目盛： （AF-S500mm）∞〜3.85m、15ft（併記）
（AF-S600mm）∞〜4.8m、17ft（併記）
最短撮影距離： （AF-500mm）4m（オートフォーカス時）／3.85m（マニュアルフ
ォーカス時）
（AF-600mm）5m（オートフォーカス時）／4.8m（マニュアルフォ
ーカス時）
絞り羽根枚数： 9枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： 4〜22
測光方式： CPU連動方式のカメラボディーでは開放測光
フォーカス制限
切り換えスイッチ：（AF-S500mm）FULL（∞〜4m）と∞−8mの2段切り換え
（AF-S600mm）FULL（∞〜5m）と∞−10mの2段切り換え
三脚座： 位置指標（90°）付きの360°組み込み式回転三脚座（一脚座に交換可
能）
大きさ： （AF-S500mm）約139.5mm（最大径）×391.0mm（バヨネット
マウント基準面からレンズ先端まで）
（AF-S600mm）約166.0mm（最大径）×445.0mm（バヨネット
マウント基準面からレンズ先端まで）
質 量： （AF-S500mm）約3,880g/（AF-S600mm）約5,060g
●仕様、外観の一部を、改善のため予告なしに変更することがあります。

18
En Do not disassemble
Touching the internal parts of the camera or lens could result in injury. Repairs
should be performed only by qualified technicians. Should the camera or lens
break open as the result of a fall or other accident, take the product to a Nikon
authorized service representative for inspection after unplugging the product
and/or removing the battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from the camera or lens,
remove the battery immediately, taking care to avoid burns. Continued operation
could result in injury. After removing or disconnecting the power source, take the
equipment to a Nikon-authorized service representative for inspection.
Do not use the camera or lens in the presence of flammable gas
If the electronic equipment is operated in the presence of flammable gas, it could
result in an explosion or a fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the lens or viewfinder
could cause permanent visual impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from putting the batteries or
other small parts into their mouths.
Notes on Safety Operations
CAUTION

19
En
Observe the following precautions when handling the camera
and lens
• Keep the camera or lens unit dry. Failure to do so could result in a fire or
electric shock.
• Do not handle or touch the unit with wet hands. Failure to do so could result in
electric shock.
• In backlit shooting, keep the sun well out of the frame.
The sunlight could focus into the lens body and cause a fire. When the sun gets
close to the frame, it can also cause a fire.
• When the lens will not be used for a long time, attach both front and rear lens
caps and store the lens away from direct sunlight. Failure to do so could result
in a fire, as the lens might focus sunlight onto an object.

20
En
AF-S NIKKOR 500mm f/4G ED VR
1Lens hood HK-34 (p. 31)
2Lens hood screw (p. 31)
3Rubber grip
4Focus operation button (Focus
Lock/MEMORY RECALL/AF Start)
(p. 28)
5Focus ring (p. 28)
6Depth-of-field scale (p. 30)
7Distance index line (p. 30)
8Distance scale
9Vibration reduction ON/OFF ring
switch (p. 29)
!Tripod collar lock screw (p. 31)
"Lens rotating position index
#Strap eyelet
$Slip-in filter holder knob (p. 31)
%Slip-in filter holder (p. 31)
&Mounting index
(Lens mount rubber gasket (p. 27)
)CPU contacts (p. 26)
~Built-in rotating tripod collar (p. 31)
+Monopod collar (replaceable)
(p. 31)
,Focus mode switch (p. 27)
-Focusing limit switch (p. 28)
.Vibration reduction mode switch
(p. 29)
/Focus operation selection switch
(AF-L/MEMORY RECALL/AF-ON)
(p. 28)
:Sound monitor switch (p. 28)
;Memory Set button (p. 29)
1. Nomenclature ( ): Reference page
