Nikon AF-S Nikkor ED 300mm f/2.8DII IF User manual

J
E
G
F
S
IT
Ck
Ch
使用説明書 (P. 6–11)
Instruction Manual (PP. 12–17)
Bedienungsanleitung (S. 18–23)
Manuel d’utilisation (P. 24–29)
Manual de instrucciones (PP. 30–35)
Manuale di istruzioni (PP. 36–41)
(P. 42–46)
(P. 47–51)

2
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負
う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると人が傷害を負う可能性が想
定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の
人への危害や財産への損害を未然に防止するために、重要な内容を記載しています。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してくだ
さい。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店または当社サービス機関に修理を
依頼してください。
接触禁止
すぐに修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具
体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近く
に具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近
くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

3
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り
出す際、やけどに十分注意してください。電池を抜いて、販売店
または当社サービス機関に修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で
使用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
ストラップが首に巻き付かないようにすること
特に幼児・児童の首にストラップをかけないこと
首に巻き付いて窒息することがあります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光の
あたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
禁 止
感電注意
放置禁止
移動禁止
保管注意

4
M/AMA
1
2
4
3

5
22
16
11
8
5.
6
4
22
16
11
8
5.
6
4
2.
8
2.
8
70
20
22
22
40
12
56

6
Ch
J
E
G
F
S
IT
Ck
はじめに
このたびはニッコールレンズをお買い上げいただき、ありがとうございます。
このレンズは、高速で静かなAF（オートフォーカス）撮影を可能にするレンズ内超
音波モーター〈SWM〉駆動方式を採用した高性能単焦点レンズです。
主な特長
●F5、F4シリーズ、F100、F90X／F90各シリーズ、F80シリーズ、F70D、
AAAAA、、プロネア600i、プロネアSカメラ、およびデジタルカメラD2H、D1
シリーズ、D100との組み合わせでは、AF撮影が可能なばかりでなく、AF撮影
中にも瞬時にマニュアルフォーカスモードに切り換えることのできる「マニュ
アル優先オートフォーカス」機能、AF撮影時にAF作動を一定の撮影距離範囲に
制限できるフォーカス制限切換えスイッチやレンズ側でのピント固定操作がで
きるフォーカスロックボタンなど、数々の機能が威力を発揮します。
●各所にマグネシウム合金を使用することで軽量化しました。手持ち撮影等がよ
り容易に行えます。
●被写体までの距離情報をカメラボディ側に伝達する機能を備え、3D測光機能
を持ったカメラとの組み合わせ時、より的確な露出制御を実現する3D-マルチ
パターン測光・3D-マルチBL調光を可能とします。さらに、ニコンAF［オートフ
ォーカス（F3AF除く）］カメラボディとの組み合わせではフォーカスエイドに
よるマニュアルフォーカス撮影（手動によるピント合わせ）が可能です。
●ニコン内焦方式を採用しているため、ピント合わせ時の保持バランスが良いな
ど、操作性にも優れています。
●開放F値はF2.8と非常に明るく、動きの激しいスポーツ写真や暗い所での撮影
に威力を発揮します。
●最短撮影距離は、AF撮影時2.3m、MF撮影時2.2mです。

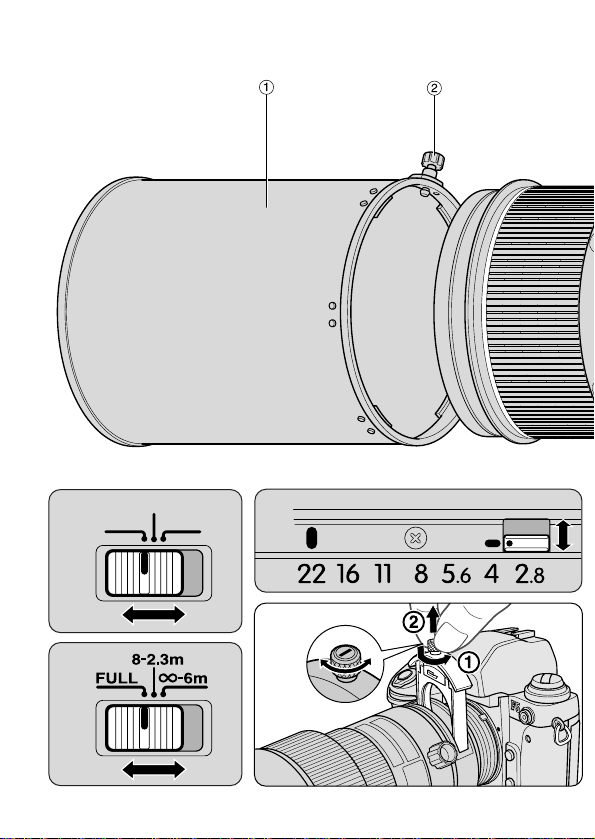

各部の名称
1かぶせフード HK-26
2クランプノブ
3距離目盛
4距離目盛基準線
5レンズ回転位置指標
6
フィルターホルダーつまみ
7フィルターホルダー
8
専用ゼラチンフィルター
ホルダー
9 ゼラチンフィルター押え板
!絞り指標／着脱指標
"
最小絞りロックレバー
#絞りリング
$最小絞り信号ガイド
（EE連動ガイド）
%CPU信号接点
&
フォーカスロックボタン
(距離リング
)フォーカスモード
切換えスイッチ
~フォーカス制限
切換えスイッチ
+三脚座止めネジ
,つり金具
-組込み式回転三脚座
.絞り目盛
/ファインダー内
直読用絞り目盛
:露出計連動ガイド
;開放F値連動ガイド
ニコン

7
J
注 記
●レンズのCPU信号接点は汚さないようにご注意ください。
●CPU信号接点を破損しますので、オート接写リングPK-1、PK-11/11A、
オートリング BR-4またはK1リングはご使用になれません。その他のアクセ
サリーとカメラボディとの組み合わせ使用に際しては、必ず各製品の使用説明
書も併せてご参照ください。
●ニコンF3AF用DX-1ファインダーと組み合わせての使用はできません。
フォーカスモード切換えスイッチ（図1）
ピント合わせは、フォーカスモード切換えスイッチの設定とカメラの組み合わせ
により、最適の方法をお選びください。
※シャッターボタンを半押し状態で距離リングを回すと、マニュアルフォーカ
スモードに切り換わります。その後、シャッターボタンから指を離すと、オ
ートフォーカスモードに戻ります。再度押すと、オートフォーカスで撮影で
きます。
F5、F4シリーズ、
F100、
F90X/F90各シリーズ、
F80シリーズ、F70D、
ニコン 、 プロネア 600 i 、
プロネアS、
D2H、D1シリーズ、D100
上記以外のAFカメラ
（F3AF除く）
MFカメラ
C
S
C
S
M
M
マニュアル優先
AF （※）
AF
フォーカスモード切換えスイッチの設定
M/A M A
MF
MF

（フォーカスエイド可）
MF 
（フォーカスエイド可）
MF 
（フォーカスエイド可）
MF 
（フォーカスエイド可）
MF
MF

（フォーカスエイド可）
カメラ
AF：オートフォーカス、MF：マニュアルフォーカス
フォーカスモード
（カメラ）

8
フォーカス制限切換えスイッチ（図2）
撮影距離に応じて、フォーカス制限切換えスイッチを設定すると、AF作動（ピ
ント合わせ）の時間を短縮できます。
使用可能カメラ：
F5、F4シリーズ、F100、F90X/F90各シリーズ、F80シリーズ、
F70D、 、プロネア600i、プロネアS、
D2H、D1シリー
ズ、D100
フォーカスロックボタン
AF作動中、フォーカスロックボタンを押している間は、ピントが固定されます。
フォーカスロックは、カメラ側の操作でも行えますが、先に操作した方が優先さ
れます。
使用可能カメラ：
F5、F4シリーズ、F100、F90X/F90各シリーズ、F80シリーズ、
F70D、 、プロネア600i、プロネアS、
D2H、D1シリー
ズ、D100
●フォーカスロックボタンの位置は、ご希望の位置に改造（回転）できます。詳
細は、ニコンサービスセンターまたはサービスステーションにお問い合わせく
ださい。
被写界深度
プレビュー（絞り込み）機構を持つカメラでは、撮影前に被写界深度を確認する
ことができます。
最小絞りロックレバー（図3）
プログラムオートやシャッター優先オートによる撮影時は、絞りリングを最小絞
りに固定しておくことができます。まずレンズの絞りリングを回し、最小絞り
（最も大きい数値）を絞り指標に合わせます。次に、最小絞りロックレバーを絞
りリングの方向にスライドし2つのオレンジ指標を合わせます。これで絞りリン
グは最小絞りでロックされます。ロックレバーを反対方向にスライドするとロッ
クは解除されます。
J
無限遠（∞）〜至近（2.3m）
フォーカスモード制限切換えスイッチの設定
FULL 8
-
2.3m ∞
-
6m
被写体までの距離
8m〜至近（2.3m）無限遠（∞）〜6m
ニコン
ニコン

9
J
ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎ 好適です。
○ 視野の一部が多少見にくくなりますが、撮影結果に全く影響がありません。
（） 中央部重点測光時の補正値です。F5カメラの場合は、カスタムセッティング No.18の
設定で測光値の補正を行います。F4シリーズカメラの場合は、ファインダースクリー
ン露出補正ダイヤルを回して補正します。
空欄 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1／1倍以上の近接撮影に用
いられるため、この限りではありません。
注意： 上記以外のカメラでB2、E2、K2スクリーンをご使用の場合は、それぞれB、E、Kス
クリーンの欄をご覧ください。
組み込み式回転三脚座
カメラをタテ位置で撮影する場合などには、三脚座止めネジを緩め（反時計方向）、
任意の位置までレンズを回転して、ネジを締め（時計方向）てください。
●三脚の形状によっては、カメラのグリップを握った状態でカメラを回転した際、
三脚に手がぶつかることがありますので、ご注意ください。
かぶせフード HK-26
フードをご使用になる場合は、フードのクランプノブをしっかり締めてください。
レンズを収納する場合には、ご使用時と逆方向にフードをかぶせ、クランプノブ
をしっかり締めてください。
スクリーン
カメラ
F5+DP-30
◎
（+0.5）
◎
◎
◎
◎
（+0.5）
◎ ◎
◎ ◎
G4G3
G1
G2
H3
H4
H1
H2
BCDEEC-B
EC-E FJKLMP
R
TU
F4+DP-20
F4+DA-20
F3
F5+DA-30
A
◎
○
（+0.5）
○
（+0.5）
○
（-1.0）
○
（-1.0）
○ ○
○
○
○
○
○
◎
◎
◎
◎
◎
◎
◎
○
○
◎
◎
◎ ◎
◎
（+0.5）
◎
◎
◎
◎
◎ ◎◎
◎ ◎
◎
（+0.5）
◎
◎
◎
○ ○

10
フィルターホルダー（図4、5）
フィルター（52mm式ねじ込み式）は、必ず装着してください。装着しないと、
ピント面がズレて撮影されます。通常の撮影のために、NCフィルターが付属し
ています。紫外線をカットする場合は、L37Cフィルター、ガラスなどの非金属
面や水面の反射光をカットする場合は、組み込み式円偏光フィルター C-PL1L
をご使用ください。
1フィルターホルダーつまみを押し込みながら、つまみの白い指標がフィルタ
ーホルダーと平行になるように回し（反時計方向）ます。
2フィルターホルダーを抜き取り、フィルターをねじ込みます。
※フィルターホルダーは、レンズ側／被写体どちらの側に向けて取り付けても、
撮影に影響はありません。
専用ゼラチンフィルターホルダー （付属アクセサリー） （図6）
55mm径のゼラチンフィルターをご使用になれます。撮影の目的に合わせて、
装着してください。
レンズのお手入れと取り扱い上のご注意
●
レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、柔らか
い清潔な木綿の布に無水アルコール（エタノール）を少量湿らせ、レンズの中心から
外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。
●
シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●
レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてください。
●
レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを
避けて風通しのよい場所に保管してください。また、直射日光のあたるところ、ナフ
タリンや樟脳のあるところも避けてください。
●
レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意
ください。
●
ストーブの前など、高温になるところに置かないでください。極端に温度が高くな
ると、外観の一部に使用している強化プラスチックが変形することがあります。
J
