Nikon 24mm F/1.4G ED AF-S Nikkor User manual

Printed in Japan
TT5C07(E3)
7MAA60E3-07
使用说明书
P. 2
P. 10
S. 20
P. 28
P. 36
S. 44
CTP. 52
P. 60
P. 68
STR. 74
STR. 84
P. 92
P. 106
P. 114
© 2010 Nikon Corporation
使用説明書の内容が破損などによって判読できなくなったときは、
ニコンサービス機関にて新しい使用説明書をお求め下さい（有料）。
No reproduction in any form of this manual, in whole or in part
(except for brief quotation in critical articles or reviews), may be made
without written authorization from NIKON CORPORATION.
AF-S NIKKOR 24mm f/1.4G ED
Sv
Sc
Tc
AF-S NIKKOR 24mm f/1.4G ED
Avis pour les clients en France
LE PRODUIT ET SON EMBALLAGE RELÈVENT D’UNE CONSIGNE DE TRI

2
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を
安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容
を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される
内容を示しています。
注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および
物的損害の発生が想定される内容を示しています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
 記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容
（左図の場合は感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容
（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容
（左図の場合は電池を取り出す）が描かれています。

3
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
警告
分解禁止
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに
修理依頼を
落下などによって破損し、内部が露出した
ときは、露出部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
電池を取る
すぐに
修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時
は、速やかにカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに充分注意してく
ださい。電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
水かけ禁止
水につけたり、水をかけたり、雨にぬらし
たりしないこと
発火したり感電の原因となります。
使用禁止
引火、爆発のおそれのある場所では使用し
ないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と
なります。
見ないこと
レンズまたはカメラで直接太陽や強い光を
見ないこと
失明や視力障害の原因となります。
注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から充分にずら
すこと
太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外
しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけ
るか太陽光のあたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあ
ります。
移動注意
三脚にカメラやレンズを取り付けたまま移動
しないこと
転倒したりぶつけたりしてケガの原因になること
があります。
放置禁止
窓を閉め切った自動車の中や直射日光が当
たる場所など、異常に温度が高くなる場所
に放置しないこと
内部の部品に悪い影響を与え、火災の原因となる
ことがあります。

4
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr

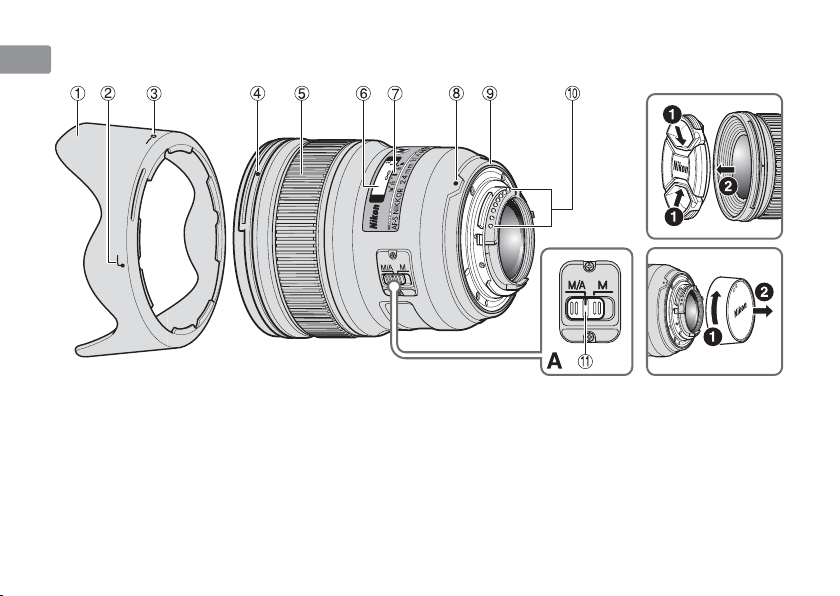

■各部の名称
①フード（P.7）
②フード取り付け指標（P.7）
③フードセット指標（P.7）
④フード着脱指標（P.7）
⑤フォーカスリング（P.6）
⑥距離目盛（P.7）
⑦距離目盛基準線（P.7）
⑧レンズ着脱指標
⑨レンズマウントゴムリング
（P.8）
⑩CPU 信号接点（P.8）
⑪フォーカスモード切り換え
スイッチ（P.6）
（ ）：参照頁

5
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
このたびはニッコールレンズをお買い上げくださいまして、誠にありがとうございます。ご使用の前に、
この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。
■使用できる機能
カメラによって使用できる機能には制限・制約があり
ますので、カメラの使用説明書でもご確認ください。
カメラ AF
露出モード
P
※1
SAM
FX フォーマット /DXフォーマット
のニコンデジタル一眼レフカメラ ○○○○○
F6、F5、F100、F80 シリーズ、
ニコン U2、ニコン U、
プロネア 600i、プロネア S ※2
○○○○○
F4 シリーズ、F90X シリーズ、
F90 シリーズ、F70D ○○○××
ニコン Us、F60D、F50D、
F-401 シリーズ ×○○○○
F-801 シリーズ、F-601M × ○ ○ × ×
F3AF、F-601、F-501、
MF カメラ（F-601M を除く） ×××××
○：使用可 ×：使用不可 AF：オートフォーカス
※1：P には AUTO（オート）モード、イメージプログラ
ムモードを含みます。
※2：M モードの設定はありません。
■主な特長
● 
ナノクリスタルコート（Nano Crystal Coat）を一
部のレンズに施したことにより、強い太陽光が当た
る屋外撮影から、スポットライトのある室内撮影ま
で、クリアーで抜けの良い画像を提供します。
●レンズ内超音波モーター（サイレント・ウェーブ・
モーター）を採用し静かな AF（オートフォーカス）
撮影が可能です。また、フォーカスモード切り換え
スイッチにより AF（オートフォーカス）撮影および
MF（マニュアルフォーカス）撮影ができます。
● 
ニコン独自の ED（特殊低分散）ガラスによる色収差
の補正とともに、非球面レンズや良好なボケ味が得
られる円形絞りの採用により優れた光学性能、描写
性能を発揮します。
ご注意
●DX フォーマットのニコンデジタル一眼レフカメラ
（D300 シリーズ、D7000 など）に装着すると、
対角線画角は 61となり、35mm 判換算では焦点距
離約 36mm 相当のレンズになります。

6
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■ピント合わせの方法（図 A）
ご使用のカメラや撮影目的によって、下表のようなピン
ト合わせが選択できます。
M/A（マニュアル優先オートフォーカスモード）の使い方
aレンズのフォーカスモード切り換えスイッチを
[M/A] にセットします。
bAF（オートフォーカス）撮影時、カメラのシャッター
ボタンを半押ししたまま、あるいは AF 作動ボタン
を保持したまま、フォーカスリングを手で回転させ
ると、瞬時に MF（マニュアルフォーカス）撮影が行
えます。
cカメラのシャッターボタンの半押しや AF 作動ボタ
ンを再度操作すると AF（オートフォーカス）で撮影
が可能となります。
ご注意
赤外フィルムで撮影する場合は、ピントの補正と赤外
撮影用フィルター（R60）が必要です。
●ピントを合わせたら、 距離目盛（P.7「被写界深度」
の図の場合1m）が赤外指標の位置になるように、
フォーカスリングを回しピントを補正します。その
後、赤外撮影用フィルター（R60）をレンズに取り
付けます。
カメラ カメラの
フォーカスモード
レンズのフォーカスモード
M/A M
FX フォーマット /DXフォーマットのニコンデジタル
一眼レフカメラ、F6、F5、F4 シリーズ、F100、
F90X シリーズ、F90 シリーズ、F80 シリーズ、
F70D、ニコン U2、ニコン U、プロネア 600i、
プロネア S
AF マニュアル優先
オートフォーカス
マニュアルフォーカス
（フォーカスエイド可）
MF マニュアルフォーカス
（フォーカスエイド可）
ニコン Us、F60D、F50D、F-801 シリーズ、
F-401 シリーズ、F-601M
AF
MF
マニュアルフォーカス
（F-601M を除きフォーカスエイド可）

7
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
カメラ ケラレなく撮影できる
撮影距離
D5500、D5300、D5200、
D5100、D5000、D3300、
D3200、D3100、D3000、
D750、D610、D600、
D60、D40 シリーズ
撮影距離 1m 以上
■フードの使い方
画像に悪影響を及ぼす光線をカットし、レンズ面の保
護にも役立ちます。
取り付け方
●
フード着脱指標（ ）
とフードセット指標
（）が合っている
ことを確認してくだ
さい。
●フード先端を強くつかむと着脱が困難になります。
着脱の際は、フード取り付け指標（ ）付近を持っ
て回転させてください。
●フードが正しく取り付けられないと撮影画面にケラ
レを生じますのでご注意ください。
●収納時はフードを逆向きにしてレンズに取り付けら
れます。
■被写界深度
●被写体の前後のピントが合う範囲（被写界深度）は、
距離目盛基準線の両側の被写界深度目盛によって、
おおよそ判ります。
●プレビュー（絞り込み）機構を持つカメラでは、撮
影前に被写界深度を確認できます。
●詳しい被写界深度は、被写界深度表（P.122）をご
覧ください。
被写界深度目盛 距離目盛基準線
赤外指標
■絞り値の設定
絞り値は、カメラ側で設定してください。
■カメラの内蔵フラッシュ使用時のご注意
●
撮影距離 0.6m 以上で使用してください。
●ケラレを防止するために、レンズのフードは取り外
して使用してください。
●このレンズをカメラに取り付けたときのケラレの最
新情報は、カメラの使用説明書でご確認ください。

8
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■ ファインダースクリーンとの組み合わせ
スクリーン
ABCE
EC-B
EC-E
G1 G2 G3 G4 JLMU
カメラ
F6 ◎◎―◎ ― ――――◎◎
F5+DP-30 ◎◎ ◎ ◎ ◎◎ ◎◎
F5+DA-30 ◎◎○◎ ◎ ○ ◎◎
構図の決定やピント合わせの目的には
◎： 好適です。
○：視野の一部が多少見にくくなりますが、撮影結果
には全く影響がありません。
： 各カメラに存在しないファインダースクリーンです。
空欄：使用不適当です。ただし、M スクリーンの場合、
撮影倍率 1/1 倍以上の近接撮影に用いるため、
この限りではありません。
ご注意
●F6 カメラでは、B、E 以外のファインダースクリー
ンを使う場合、カメラのカスタムメニュー「b6：ス
クリーン補正」を「BorE 以外」にセットしてください。
詳しくはカメラの使用説明書をご覧ください。
●F5 カメラの場合、マルチパターン測光は EC-B、
EC-E、B、E、J、A、L スクリーンのみ可能です。
●上記以外のカメラで B、E スクリーンをお使いの場合
は、それぞれ B、E スクリーンの欄をご覧ください。
■ レンズのお手入れと取り扱い上のご注意
●CPU 信号接点は汚さないようにご注意ください。
●レンズマウントゴムリングが破損した場合は、その
まま使用せず販売店またはニコンサービス機関に修
理を依頼してください。
●
レンズ面の清掃は、ホコリを拭う程度にしてください。
指紋がついたときは、柔らかい清潔な木綿の布に無水ア
ルコール（エタノール）または市販のレンズクリーナー
を少量湿らせ、レンズの中心から外周へ渦巻状に、拭き
ムラ、拭き残りのないように注意して拭いてください。
●
シンナーやベンジンなどの有機溶剤は絶対に使用し
ないでください。
●
レンズ表面の汚れや傷を防ぐためには、NC フィルター
をお使いいただけます。また、レンズのフードも役
立ちます。
●
レンズをケースに入れるときは、必ずレンズキャッ
プと裏ぶたを取り付けてください。
●
フードを持ってカメラを持ち上げたりしないでくだ
さい。
●
レンズを長期間使用しないときは、カビやサビを防ぐ
ために、高温多湿のところを避けて風通しのよい場所
に保管してください。また、直射日光のあたるところ、
ナフタリンや樟脳のあるところも避けてください。
●
レンズを水に濡らすと、部品がサビつくなどして故
障の原因となりますのでご注意ください。
●
ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、外観の一部に使用
している強化プラスチックが変形することがあります。

9
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■付属アクセサリー
●
77mm スプリング式レンズキャップLC-77
●裏ぶた
●バヨネットフードHB-51
●ソフトケースCL-1118
■別売アクセサリー
●
77mm ネジ込み式フィルター
■仕 様
型式： ニコン F マウント CPU 内蔵 G タイ
プ、AF-S レンズ
焦点距離： 24mm
最大口径比： 1：1.4
レンズ構成： 10 群 12 枚（ED レンズ 2 枚、非球
面レンズ 2 枚、ナノクリスタルコート）
画角： 84······35mm 判一眼レフカメラ、
FX フォーマットのデジタル
一眼レフカメラ
 61······DX フォーマットのデジタル
一眼レフカメラ
 71······IX240 カメラ
撮影距離情報： カメラへの撮影距離情報出力可能
ピント合わせ： RF（リアフォーカス）方式、超音波
モーターによるオートフォーカス、
マニュアルフォーカス可能
撮影距離目盛： ∞〜 0.25m（0.82ft 併記）
最短撮影距離： 撮像面から 0.25m
絞り羽根枚数： 9 枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： f/1.4
 16
測光方式： 開放測光
アタッチメントサイズ ：77mm（P=0.75mm）
寸法： 約 83mm（最大径）× 88.5mm（バ
ヨネットマウント基準面からレンズ
先端まで）
質量： 約 620g
※
仕様、外観の一部を、改善のため予告なく変更する
ことがあります。

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
10
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or
lens could result in injury. Repairs should be
performed only by qualified technicians.
Should the camera or lens break open as the
result of a fall or other accident, take the
product to a Nikon-authorized service
representative for inspection after unplugging
the product and/or removing the battery.
Turn off immediately in the event of
malfunction
Should you notice smoke or an unusual smell
coming from the camera or lens, remove the
battery immediately, taking care to avoid
burns. Continued operation could result in
injury.
After removing or disconnecting the power
source, take the product to a Nikon-
authorized service representative for
inspection.
Do not use the camera or lens in the
presence of flammable gas
Operating electronic equipment in the
presence of flammable gas could result in an
explosion or fire.
Do not look at the sun through the
lens or viewfinder
Viewing the sun or other strong light sources
through the lens or viewfinder could cause
permanent visual impairment.
Keep out of reach of children
Particular care should be taken to prevent
infants from putting the batteries or other
small parts into their mouths.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
11
Observe the following precautions
when handling the camera and lens
• Keep the camera and lens unit dry. Failure
to do so could result in fire or electric
shock.
• Do not handle or touch the camera or lens
unit with wet hands. Failure to do so could
result in electric shock.
• When shooting with back-lighting, do not
point the lens at the sun or allow sunlight
to pass directly down the lens as this may
cause the camera to overheat and possibly
cause a fire.
• When the lens will not be used for an
extended period of time, attach both front
and rear lens caps and store the lens away
from direct sunlight. Failure to do so could
result in a fire, as the lens may focus
sunlight onto a flammable object.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
12
 

Nomenclature
1Lens hood (p.16)
2Lens hood attachment
index (p.16)
3Lens hood setting index
(p.16)
4Lens hood mounting index
(p.16)
5Focus ring (p.14)
6Distance scale (p.16)
7Distance index line (p.16)
8Mounting index
9Lens mount rubber gasket
(p.17)
0CPU contacts (p.17)
!Focus mode switch (p.14)
( ): reference page

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
13
Important
• When mounted on Nikon DX format digital
SLR cameras, such as the D300-Series and
D7000, the lens’ picture angle becomes
61° and its 35mm equivalent focal length is
approx. 36 mm.
Usable cameras and available
functions
There may be some restrictions or limitation
for available functions. Refer to camera’s
User’s Manual for details.
Cameras Autofocus Exposure mode
P*1 SAM
Nikon digital SLR
(Nikon FX/DX format)
cameras
  
F6, F5, F100,
F80-Series/N80-Series*,
F75-Series/N75-Series*,
F65-Series/N65-Series*,
Pronea 600i/6i*, Pronea S*2
  
Thank you for purchasing the AF-S NIKKOR 24mm f/1.4G ED lens. Before using this lens,
please read these instructions and refer to your camera's User's Manual.
Major features
• The Nano Crystal Coat deposited on some
of the lens elements ensures that fine, clear
images can be reproduced under various
shooting conditions, from the sunny
outdoors to spotlighted interior scenes.
• This lens employs a Silent Wave Motor to
drive the focusing mechanism, making
autofocusing smooth, silent and almost
instantaneous. The focus mode switch is
provided for simple selection of autofocus
(AF) or manual focus (MF) operation.
• Superior optical performance and
rendering characteristics are maximized
with the use of two aspherical lens
elements and two extra-low dispersion (ED)
glass elements, which ensure correction of
chromatic aberration. In addition, the
rounded aperture produces soft and
pleasing blur characteristics in portions of
pictures that are out-of-focus.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
14
Cameras Autofocus Exposure mode
P*1 SAM
F4-Series, F90X/N90s*,
F90-Series/N90*,
F70-Series/N70*

——
F60-Series/N60*,
F55-Series/N55-Series*,
F50-Series/N50*,
F-401x/N5005*,
F-401s/N4004s*,
F-401/N4004*
—
 
F-801s/N8008s*,
F-801/N8008*,
F-601M/N6000*
—

——
F3AF, F-601/N6006*,
F-501/N2020**,
Nikon MF cameras
(except F-601M/N6000*)
— — ———
: Possible — : Impossible
* : Sold exclusively in the USA
** : Sold exclusively in the USA and Canada
*1 : P includes AUTO and Vari-Program
System.
*2 : Manual (M) is not available.
Focusing (Fig. A)
Set your camera’s focus mode selector
according to the chart below:
Autofocus with manual override
(M/A mode)
aSet the lens focus mode switch to M/A.
bAutofocus is enabled, but autofocus
operation can be overridden by rotating
the separate focus ring while pressing the
shutter-release button halfway, or by
pressing the AF-ON button on the camera
body of cameras so equipped.
cPress the shutter-release button halfway
or the AF-ON button once again to cancel
manual focus and resume autofocus.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
15
Cameras
Camera
focus
mode
Lens’ focus mode switch
M/A M
Nikon digital SLR (Nikon FX/DX format) cameras,
F6, F5, F4-Series, F100, F90X/N90s*,
F90-Series/N90*, F80-Series/N80-Series*,
F75-Series/N75-Series*, F70-Series/N70*,
F65-Series/N65-Series*, Pronea 600i/6i*, Pronea S
AF Autofocus with
manual override
Manual focus
(Electronic
rangefinder
can be used.)
MF Manual focus
(Electronic rangefinder can be used.)
F60-Series/N60*, F55-Series/N55-Series*,
F50-Series/N50*, F-801s/N8008s*, F-801/N8008*,
F-601M/N6000*, F-401x/N5005*, F-401s/N4004s*,
F-401/N4004*
AF
MF
Manual focus
(Electronic rangefinder can be used,
except with the F-601M/N6000*)
* Sold exclusively in the USA
Important
When using infrared film, it is necessary to
use a red (R60) filter on the lens and
compensate focus manually.
• Focus on the subject. Rotate the focus ring
to realign the desired distance scale
number (“1 m” in Fig. “Depth of field” on
p. 16) to the infrared compensation scale
to compensate focus. When done, attach
the R60 filter.
Depth of field
• Approximate depth of field can be determined
by checking the depth-of-field indicators.
• I f your camera has a depth-of field preview
(stop-down) button or lever, depth of field
can be previewed through the camera
viewfinder.
• For more information, see p.122.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
16
Using the lens hood
Lens hoods minimize stray light and protect
the lens.
Attaching the hood
• Be sure that the
lens hood
mounting index
() is aligned with
the lens hood
setting index
().
• To facilitate attachment or removal of
the hood, hold it by the base (near the lens
hood attachment index (
)) rather than its
outer edge.
• If the lens hood is not correctly attached,
vignetting may occur.
• To store the lens hood, attach it in the
reverse position.
Infrared compensation
scale
Depth-of-
field indicators
Distance index line
Setting the aperture
Use the camera to adjust the aperture setting.
The built-in flash and vignetting
• The built-in flash cannot be used over
distances of less than 0.6 m (2.0 ft).
•
To prevent vignetting, do not use the lens
hood.
• For the latest information on vignetting with
this lens, see the camera manual.
Cameras Supported
shooting distance
D5500, D5300, D5200,
D5100, D5000, D3300,
D3200, D3100, D3000,
D750, D610, D600,
D60, D40-Series
1 m (3.3 ft) or
greater

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
17
Recommended focusing screens
Various interchangeable focusing screens are
available for certain Nikon SLR cameras to
suit any picture-taking situation. The ones
recommended for use with this lens are:
Screen
EC-B G1 G2 G3 G4
Camera
ABCE
EC-E JLMU
F6
◎◎
― ◎ ――――― ◎◎
F5+DP-30
◎◎◎◎◎◎◎◎
F5+DA-30
◎◎○◎◎ ○ ◎◎
◎: Excellent focusing
○: Acceptable focusing
Slight vignetting or moiré patterns appear
in the viewfinder, but not on the film.
―: Not available
Blank box means not applicable. Since type
M screen can be used for both macro-
photography at a magnification ratio of 1:1
or above and for photomicrography, it has
different applications than other screens.
Important
• For F6 cameras, when using screens other
than type B or E, “Other screen” must be
selected in Custom Setting. Refer to
camera's User's Manual for details.
• For F5 cameras, only EC-B, EC-E, B, E, J, A,
L focusing screens are usable in Matrix
Metering.
• When using the B and E focusing screens
in cameras other than those listed above,
refer to the columns for the B and E
screens.
Lens care
• Be careful not to allow the CPU contacts to
become dirty or damaged.
• If the lens mount rubber gasket is damaged,
be sure to visit the nearest Nikon-authorized
service representative for repair.
• Clean lens surfaces with a blower brush. To
remove dirt and smudges, use a soft, clean
cotton cloth or lens tissue moistened with
ethanol (alcohol) or lens cleaner. Wipe in a
circular motion from the center to outer
edge, taking care not to leave traces or
touch other parts of the lens.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
18
• Never use organic solvent such as thinner
or benzene to clean the lens.
• NC filters are available to protect the front
lens element. The lens hood also helps to
protect the front of the lens.
• When storing the lens in its flexible lens
pouch, attach both the front and rear lens
caps.
• When the lens is mounted on a camera, do
not pick up or hold the camera and lens by
the lens hood.
• When the lens will not be used for an
extended period of time, store it in a cool,
dry place to prevent mold and rust. Be sure
to store the lens away from direct sunlight
or chemicals such as camphor or
naphthalene.
• Do not get water on the lens or drop it in
water as this will cause it to rust and
malfunction.
• Reinforced plastic is used for certain parts
of the lens. To avoid damage, never leave
the lens in an excessively hot place.
Standard accessories
• 77mm snap-on Front Lens Cap LC-77
• Rear Lens Cap
• Bayonet Hood HB-51
• Flexible Lens Pouch CL-1118
Optional accessory
• 77mm screw-on filters
Specifications
Type of lens: G-type AF-S NIKKOR lens
with built-in CPU and Nikon
bayonet mount
Focal length: 24mm
Maximum
aperture:
f/1.4
Lens
construction:
12 elements in 10 groups
(2 ED, 2 aspherical and some
Nano Crystal Coat-deposited
lens elements)

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
19
Picture angle: 84° with 35mm (135) format
Nikon film-SLR cameras and
Nikon FX format digital SLR
cameras
61° with Nikon DX format
digital SLR cameras
71° with IX240 system
cameras
Distance
information:
Output to camera
Focusing: Rear Focusing (RF) system,
autofocus using a Silent
Wave Motor, manually via
separate focus ring
Shooting
distance scale:
Graduated in meters and
feet from 0.25 m (0.82 ft)
to infinity (∞)
Closest
focusing
distance:
0.25 m (0.82 ft) from focal
plane
No. of
diaphragm
blades:
9 pcs. (rounded)
Diaphragm: Fully automatic
Aperture
range:
f/1.4 to f/16
Exposure
measurement:
Via full-aperture method
Attachment
size:
77mm (P = 0.75 mm)
Dimensions: Approx. 83 mm dia. ×
88.5 mm
(extension from the camera’s
lens-mount flange)
Weight: Approx. 620 g (21.9 oz)
Specifications and designs are subject to
change without notice or obligation on the
part of the manufacturer.

20
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Hinweise für sicheren Betrieb
ACHTUNG
Keinesfalls zerlegen.
Beim Berühren der Innenteile von Kamera oder Objektiv
droht Verletzungsgefahr. Überlassen Sie Reparaturen
unbedingt ausschließlich qualifizierten Technikern. Kommt es
durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem
Bruch von Kamera oder Objektiv, so trennen Sie zunächst das
Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und
geben es dann an eine autorisierte Nikon-Servicestelle zur
Überprüfung ab.
Bei einer Störung sofort die
Stromversorgung ausschalten.
Bei Entwicklung von Rauch oder ungewöhnlichem Geruch
durch Kamera oder Objektiv entnehmen Sie sofort die
Batterie(n); dabei vorsichtig vorgehen, denn es besteht
Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen
Umständen droht Verletzungsgefahr.
Nach dem Abtrennen von der Stromversorgung geben Sie
das Gerät an eine autorisierte Nikon-Servicestelle zur
Überprüfung ab.
Kamera oder Objektiv keinesfalls bei
Vorhandensein von brennbarem Gas
einsetzen.
Wird elektronisches Gerät bei brennbarem Gas betrieben, so
droht u.U. Explosions- oder Brandgefahr.
Keinesfalls durch Objektiv oder Sucher in
die Sonne blicken.
Beim Betrachten der Sonne oder anderer starker Lichtquellen
durch Objektiv oder Sucher droht eine permanente
Schädigung des Sehvermögens.
Dem Zugriff von Kindern entziehen.
Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine
Batterien oder andere Kleinteile in den Mund nehmen
können.
Beim Umgang mit Kamera und Objektiv unbedingt
die folgenden Vorsichtmaßnahmen beachten:
• Schützen Sie die Kamera und das Objektiv vor
Feuchtigkeit. Andernfalls droht Brand- oder
Stromschlaggefahr.
• Handhaben oder berühren Sie die Kamera bzw. das
Objektiv keinesfalls mit nassen Händen. Andernfalls droht
Stromschlaggefahr.
• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die
Sonne richten oder das Sonnenlicht direkt durch das
Objektiv eintreten lassen. Dies könnte eine Überhitzung der
Kamera verursachen und ein Brand könnte die Folge sein.
• Vor einem längeren Nichtgebrauch des Objektivs bringen
Sie den vorderen und hinteren Deckel an und bewahren
das Objektiv geschützt vor direkter Sonnenlichteinwirkung
auf. Andernfalls droht Brandgefahr wegen möglicher
Fokussierung von Sonnenlicht durch das Objektiv auf
brennbare Gegenstände.
