Nikon AF-S Zoom-Nikkor 17-35mm f/2.8D IF-ED User manual

Jp
En
De
Fr
Es
It
Sc
Tc
AF-S Zoom-Nikkor
IF-ED
17 – 35mm f/2.8D
使用説明書
User's Manual
Benutzerhandbuch
Manuel d'utilisation
Manual del usuario
Manuale d'uso
(P.2–11)
(PP.12–19)
(S. 20–25)
(P. 26–31)
(PP. 32–37)
(PP. 38–43)
(P. 44–59)
(P. 60–65)

2
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負
う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が
想定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の
人々への危害や財産への損害を未然に防止するために、重要な内容を記載しています。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してくだ
さい。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電したり、破損部でケガをする原因となります。カメラの電池
を抜いて、販売店またはニコンサービス機関に修理を依頼してく
ださい。
接触禁止
すぐに
修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具
体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近く
に具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近
くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

3
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り
出す際、やけどに充分注意してください。電池を抜いて、販売店
またはニコンサービス機関に修理を依頼してください。
水につけたり、水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火、爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で
使用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。
画角から太陽をわずかに外しても火災の原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光の
あたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
窓を閉め切った自動車の中や直射日光が当たる場所など、
異常に温度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
感電注意
移動注意
放置禁止
放置禁止
保管注意
使用注意
すぐに
修理依頼を

4
1

5
2

6
Jp
はじめに
このたびはニッコールレンズをお買い上げいただき、ありがとうござい
ます。
このレンズは、高速で静かなAF（オートフォーカス）撮影を可能にするレン
ズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式を採用し
た高性能なズームレンズです。特に、F6、F5、F4、F100、
F90X/F90/F80各シリーズ、F70D、ニコンU、プロネア600i、プロネア
Sカメラ、およびニコンデジタル一眼レフカメラ（D3シリーズ、D300シ
リーズなど）との組み合わせでは、AF撮影が可能なばかりでなく、AF撮影
中にも瞬時にマニュアルフォーカスモードに切り換えることのできる「マニ
ュアル優先オートフォーカス」機能が威力を発揮します。
また、被写体までの距離情報をカメラ側に伝達する機能を備え、3Dマルチ
パターン測光機能を持ったカメラとの組み合わせ時により的確な露出制御
を実現します。さらに、ニコンAF［オートフォーカス（F3AF
除く）］カメラとの組み合わせではフォーカスエイドによるマニュアルフォ
ーカス撮影（手動によるピント合わせ）が可能です。
ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、非球
面レンズや良好なボケ味を再現する円形絞りの採用により優れた光学性能、
描写性能を発揮します。
開放F値はF2.8と非常に明るく、最大0.28mまでの近接撮影が可能です。
ニコン内焦方式（IF）を採用しているため、ピント合わせ時の保持バラン
スが良いなど、操作性にも優れています。

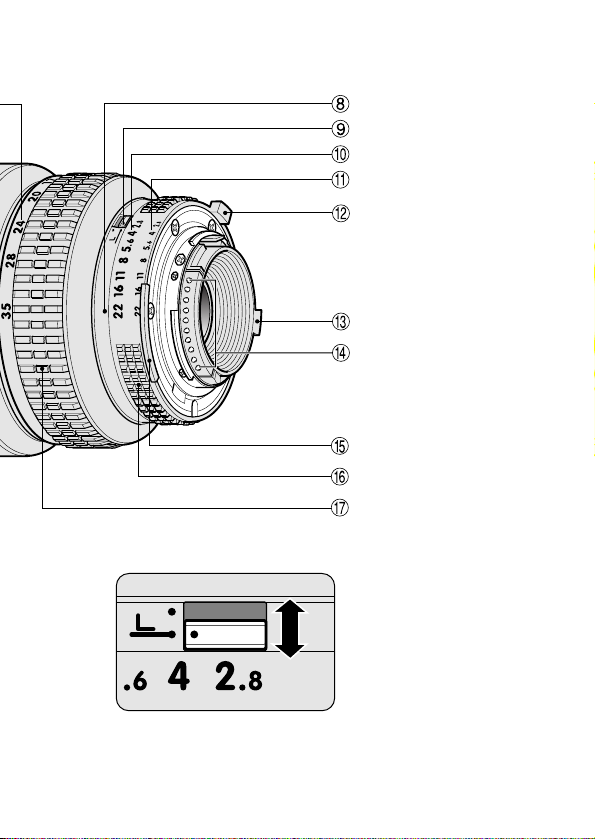

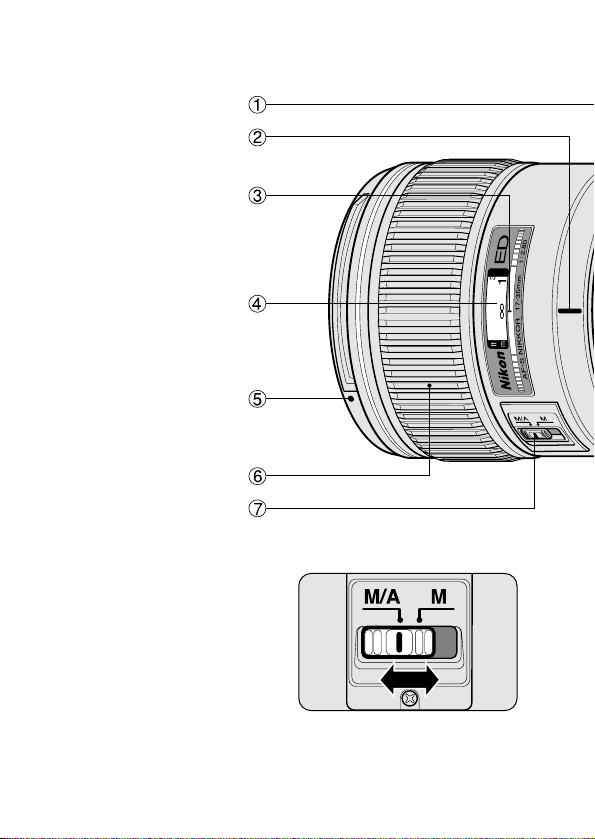

各部の名称
1
焦点距離目盛
2
焦点距離目盛基準線
3
距離目盛基準線
4
距離目盛
5
フード取り付け指標
6
フォーカスリング
7
フォーカスモード切り換えスイッチ
8
絞り指標／着脱指標
9
最小絞りロックレバー
!
絞り目盛
"
ファインダー内直読用絞り目盛
#
最小絞り信号ガイド（EE連動ガイド）
$
開放F値連動ガイド
%
CPU信号接点
&
露出計連動ガイド
(
絞りリング
)
ズームリング

7
Jp
注 記
●レンズのCPU信号接点は汚さないようにご注意ください。
●AF-Iテレコンバーター（TC-14E/TC-20E）およびAF-Sテレコンバーター
（TC-14EⅡ/TC-17EⅡ/TC-20EⅡ/TC-20EⅢ）は、ご使用になれません
（レンズ後部がテレコンバーターに接触し、破損の恐れがあります）。
●DXフォーマットのニコンデジタル一眼レフカメラ（D300シリーズ、
D7000など）に装着すると、対角線画角は79°ー 44°となり、35mm判換
算では焦点距離約25.5mmー52.5mm相当になります。
●CPU信号接点を破損しますので、オート接写リングPK-1、PK-11/11A、オ
ートリング BR-4またはK1リングはご使用になれません。その他のアクセサ
リーとカメラとの組み合わせ使用に際しては、必ず各製品の使用説明書も併せ
てご参照ください。
●ニコンF3AF用DX-1ファインダーと組み合わせての使用はできません。
ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択で
きます。
※このレンズはF3AFカメラではご使用できません。
カメラ フォーカスモード
（カメラ）
レンズの設定モード
M/A M
F6、F5、F4シリーズ、
F100、F90Xシリーズ、
F90シリーズ、F80シリーズ、
F70D、ニコンU、プロネア600i、
プロネアS、FXフォーマット/
DXフォーマットのニコンデジタル
一眼レフカメラ
上記以外のAF（ オートフォーカス ）
カメラ（F3AF除く）
AF（オートフォーカス）以外のカメラ マニュアルフォーカス撮影のみ
マニュアル優先
オートフォーカス撮影
マニュアルフォーカス撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
AF
MF

AF
MF

マニュアルフォーカス撮影のみ
（フォーカスエイド可）

8
Jp
■M／A（マニュアル優先オートフォーカス）モードの使い方
フォーカスモード切り換えスイッチをM／Aにセットしますと、AF（オート
フォーカス）撮影時、シャッターボタンの半押しやAF作動ボタンを保持し
たまま、フォーカスリングを回転させるとオートフォーカスがマニュアル
に切り換わり、マニュアルフォーカス撮影が行えます。半押しやAF作動ボ
タンから指をはなすと、マニュアルフォーカスモードは解除されます。（図1）
■オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」（66ページ）をご
覧ください。
撮影距離と倍率について
このレンズの撮影距離は、無限遠（∞）から0.28mまでとなっております。
撮影倍率は17mmで1／8.9、35mmで最大撮影倍率1／4.6になります。
ズーミングと被写界深度（図1、2参照）（73ページ）
オートフォーカス撮影を行う場合は、ズームリングを回転させ構図を決め
てから、ピント合わせを行ってください。M（マニュアルフォーカス）モ
ードではどの焦点距離でもピント合わせは行えますが、望遠側にするほど
像が大きく、被写界深度も浅くなるので合わせやすくなります。プレビュ
ー（絞り込み）機構を持つカメラでは、撮影前に被写界深度を確認するこ
とができます。また、図1、2を用いるとおおよその被写界深度を知るこ
とができます。
使用例：焦点距離28mm、撮影距離1mの場合
1の28mmの横線に2の上端を合わせ、2の1mのところを1の
中央指標に合わせます。仮にレンズの絞りがF22とすると、1の
左右の22の線が2の目盛と交わる点の距離が、このときの被写界
深度となります。
最小絞りロックレバー
プログラムオートやシャッター優先オートによる撮影時は、絞りリングを
最小絞りに固定しておくことができます。まずレンズの絞りリングを回し、
最小絞り（最も大きい数値）を絞り指標に合わせます。次に、最小絞りロ
ックレバーを絞りリングの方向にスライドして2つのオレンジ指標を合わ
せます。これで絞りリングは最小絞りでロックされます。ロックレバーを
反対方向にスライドするとロックは解除されます。（図2）

9
Jp
ファインダースクリーンとの組み合わせ
F5+DP-30
F5+DA-30
F4+DP-20
F4+DA-20
EC-B
EC-E
ABC EF H3
H4
S
T
G3G2G1 G4H1 K L M P R U
F3
◎
◎
─
─
─
◎
◎
─
─
◎
◎
D
─
─
─
─
─
─
─
─
H2
─
─
─
─
─
─
─
─
◎◎
◎
J
◎
◎
◎
◎
◎
─
─
◎
◎
◎
◎
◎
◎
─
─
─
─
◎
◎
◎
─
─
◎
─
─
─
─
─
─
（+0.5） （+0.5）
（+0.5）
（+0.5）
（+0.5）
（+0.5）
◎
◎
◎
◎
○
○
○
─
F6 ─ ─◎ ◎ ─ ─ ─ ─ ◎ ─ ◎ ─ ──◎ ── ─ ──
─
─
スクリーン
カメラ
△
◎
（+0.5）
◎
（+0.5）
（+0.5）
（+0.5） （+0.5）
（+0.5）
○
■構図の決定やピント合わせの目的には
◎ 好適です。
○ 視野の一部が多少見にくくなりますが、撮影結果には全く影響がありません。
△ スプリットの合致像は見えますが、ピント合わせは精度上適しません。
― 各カメラに存在しないファインダースクリーンを指しています。
（） 中央部重点測光時の補正値です。F6カメラの場合、測光値の補正は、カメラのカスタムメニ
ュー「b6：スクリーン補正」を「B or E以外」にセットして行います。B型およびE型以外を使
用する場合は、補正量が0でも、「BorE以外」にセットしてください。F5カメラの場合は、カ
スタムセッティングNo.18の設定で測光値の補正を行います。F4シリーズカメラの場合
は、ファインダースクリーン露出補正ダイヤルを回して補正を行います。
詳しくはカメラの使用説明書をご覧ください。
空欄 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1／1倍以上の近接撮影に用い
られるため、この限りではありません。
注意：上記以外のカメラでB／B2／B3、E／E2／E3、K／K2／K3スクリーンの見え方は、そ
れぞれF4＋DP-20のB、E、Kスクリーンの欄を参考にしてください。
カメラ内蔵フラッシュ使用時のご注意
ご使用のカメラと焦点距離および撮影距離の組み合わせによって、ケラレ
が発生する場合がありますので、ご注意ください。
●このレンズをカメラに取り付けたときのケラレの最新情報は、カメラの使用説
明書でご確認ください。
F60D、F50D、F-601、ニコンU、ニコンUs、プロネアS 全ての焦点距離で使用不可
F70D、プロネア600i 焦点距離35mmでは撮影距離3ｍ以上
F80シリーズ 焦点距離35mmでは撮影距離1.5ｍ以上
D800シリーズ、D700、D5200、 焦点距離28mmでは撮影距離1ｍ以上
D5100、D3200 焦点距離35mmでは制約なし
D600焦点距離28mmでは撮影距離1.5m以上
焦点距離35mmでは制約なし
D300シリーズ、D200焦点距離24mmでは撮影距離1ｍ以上
焦点距離28/35mmでは制約なし
D100焦点距離24mmでは撮影距離0.8ｍ以上
焦点距離28/35mmでは制約なし
カメラ ケラレなく撮影できる焦点距離と撮影距離

10
Jp
バヨネットフードHB-23取り付けの際のご注意
フードを取り付けるときは、レンズ先端のフード取り付け指標とフードの
指標（ ）を合わせ、カメラ側から見て左回りにクリックが入る位置
（ ）まで回転させ確実に取り付けます。
また、フードの着脱はフード先端を強く掴みますと、着脱が困難になりま
すので着脱の際は、フードの根本（取り付け部分）付近を持って行ってく
ださい。収納時はフードをレンズに逆向きに取り付けることができます。
レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、
柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販のレンズ
クリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き
残りのないように注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●レンズ表面の汚れや傷を防ぐために、NCフィルターを常用することをおすす
めします。また、レンズフードも役立ちます。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてく
ださい。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のとこ
ろを避けて風通しのよい場所に保管してください。また、直射日光のあたると
ころ、ナフタリンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご
注意ください。
●ストーブの前など、高温になるところに置かないでください。極端に温度が高
くなると、外観の一部に使用している強化プラスチックが変形することがあり
ます。
D90、D80焦点距離24mmでは撮影距離2ｍ以上
焦点距離28/35mmでは撮影距離1ｍ以上
D7000焦点距離20mm以上では撮影距離2ｍ以上
焦点距離24mm以上では制約なし
焦点距離20/24mmでは撮影距離2.5ｍ以上
D70シリーズ、D50 焦点距離28mmでは撮影距離1ｍ以上
焦点距離35mmでは制約なし
D5000、D3100、D3000、D60、焦点距離24mmでは撮影距離2ｍ以上
D40シリーズ焦点距離28mmでは撮影距離1ｍ以上
焦点距離35mmでは制約なし
カメラ ケラレなく撮影できる焦点距離と撮影距離

11
Jp
付属アクセサリー
77mmスプリング式レンズキャップ 裏ぶた
バヨネットフードHB-23 ハードケースCL-76
別売アクセサリー
77mmネジ込み式フィルター
仕 様
型式： ニコンFマウントCPU内蔵Dタイプ、AF-Sズームレンズ
焦点距離： 17mm ― 35mm
最大口径比： 1:2.8
レンズ構成： 10群13枚（ガラスモールド非球面ガラス2枚、複合型
非球面ガラス1枚、EDガラス2枚）
画角： 104°―62°… 35mm判一眼レフカメラ
FXフォーマットのデジタル一眼レフカ
メラ
79°―44° …
DXフォーマットのデジタル一眼レフカ
メラ
91°―52° … IX240カメラ
焦点距離目盛： 17、20、24、28、35mm
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオート
フォーカス、マニュアルフォーカス可能
撮影距離目盛： ∞〜0.28m、1ft（併記）
絞り目盛： 2.8、4、5.6、8、11、16、22
（ファインダー内直読用目盛併記）
絞り方式： 自動絞り（最小絞りロックレバーでロック可能）
測光方式： CPU・AI方式のカメラでは開放測光、従来方式のカメ
ラでは絞り込み測光
アタッチメントサイズ： 77mm（P=0.75mm）
大きさ： 約83（最大径）x約106mm（長さ：バヨネットマウン
ト基準面からレンズ先端まで）、全長約115mm
質量： 約745g
●仕様、外観の一部を、改善のため予告なく変更することがあります。

En
12
Nomenclature
1Focal length scale
2Focal length scale index line
3Distance index line
4Distance scale
5Hood mounting index
6Focus ring
7Focus mode switch
8Aperture index/Mounting index
9Minimum aperture lock lever
!Aperture scale
"Aperture-direct-readout scale
#Minimum aperture signal post
(EE servo coupling post)
$Aperture indexing post
%CPU contacts
&Meter coupling ridge
(Aperture ring
)Zoom ring
Introduction
The AF-S Zoom-Nikkor 17-35mm f/2.8D IF-ED employs a Silent Wave Motor
inside the lens to drive the focusing mechanism, thus the “S” designation. As a
result, autofocusing is smooth, silent, and almost instantaneous. In addition,
this lens features internal focusing (IF), so there is no change in the overall
length of the lens from infinity to its closest focusing distance of 0.28m (0.9 ft),
contributing to balanced hand-held operation. Moreover, three aspherical and
two ED (Extra-low Dispersion) lens elements ensure that images that are sharp
and clear from center to edges and virtually free of color fringing, regardless of
the focal length setting. Also, by utilizing a 9-bladed diaphragm that produces a
nearly circular aperture, out-of-focus images in front of or behind the subject are
rendered as pleasing blurs.
Note: This lens offers Silent Wave autofocusing with Nikon F6, F5, F4-Series,
F100, F90X/N90s*, F90-Series/N90*, F80-Series/N80-Series*,
F70-Series/N70*, F65-Series/N65-Series*, Pronea 600i/6i*, Pronea S
cameras, in addition to Nikon digital SLR cameras, such as the
D3-Series and D300-Series.
* Sold exclusively in the USA.
Important!
•Be careful not to soil or damage the CPU contacts.
•Do not use the AF-I Teleconverters TC-14E/TC-20E or the AF-S Teleconverters
TC-14EII/TC-17EII/TC-20EII/TC-20EIII. (The rear elements of the lens will
touch the elements in the teleconverter.)

En
13
•When mounted on Nikon DX format digital SLR cameras, such as the D300-
Series and D7000, the lens’ picture angle becomes 79°-44° and its 35mm
equivalent focal length is approx. 25.5-52.5mm.
•Do not attach the following accessories to the lens, as they might damage the
lens CPU contacts: Auto Extension Ring PK-1, PK-11/11A, Auto Ring BR-4
and K1 Ring. Other accessories may not be suitable when this lens is used
with certain camera bodies. For details, refer to user’s manual for each
product.
•This lens is not compatible when used with a Nikon F3AF camera with the AF
Finder DX-1 attached.
Focusing
Set your camera’s focus mode selector according to this chart:
* Sold exclusively in the USA.
•Autofocus with manual override
Set the focus mode switch (Fig. 1) to M/A. Autofocus is provided, but you
can manually override the focus by operating the separate manual focus ring
while lightly depressing the shutter release button or the AF start (AF-ON)
button on the camera body of cameras so equipped. To cancel manual
override, remove your finger from the shutter release button or the AF start
button.
Camera’s focus mode
Cameras
Lens’ focus mode
M/A M
F6, F5, F4-Series, F100, F90X/N90s*,
F90-Series/N90*, F80-Series/N80-Series*,
F70-Series/N70*, F65-Series/N65-Series*,
Pronea 600i/6i*, Pronea S, Nikon digital SLR
(Nikon FX/DX format) cameras
Nikon AF cameras
(except for F3AF)
AF
AF
MF
MF
Other Nikon cameras (except for F3AF)
Manual focus
Manual focus
(Electronic rangefinder
can be used.)
Manual focus
(Electronic rangefinder
can be used.)
Autofocus with
manual priority
Manual focus
(Electronic
rangefinder can
be used.)

En
14
•Getting good results with autofocus
Refer to “Notes on using wide or super-wide angle AF Nikkor lenses” (p. 66).
Reproduction Ratio and Shooting Distance
Normal focusing extends from infinity to 0.28m (approx. 0.9 ft). A maximum
reproduction ratio of approx. 1:8.9 is obtained at the 17mm setting, while a
reproduction ratio of 1:4.6 is possible at 35mm.
Focusing, Zooming and Depth of Field
(Refer to Quick reference charts 1and 2on page 73.)
In the M/A (autofocus with manual override) mode, first turn the zoom ring until
the desired composition is framed in the viewfindr before autofocusing. In the M
(manual focus) mode, focusing is possible at any focal length, but the longer the
focal length, the larger the image and the shallower the depth of field, making
focusing easier. If your camera has a depth of field preview (stop-down) button
or lever, depth of field can be observed while looking through the camera
viewfinder.
It is possible to determine depth of field by using the scale provided on page 73.
To Use the Depth-of-Field Scale:
1Cut out the scales along the lines indicated.
2Place scale 2over scale 1so the top edge of scale 2is aligned with
the focal length in use and the distance is aligned with the central
indicator line of scale 1.
3Read the scale 2numbers that correspond to the aperture in use. For
example, if the lens is prefocused at 1m with the focal length at 28mm and
the aperture at f/22, the depth of field will be approx. 0.6m to infinity.
Minimum Aperture Lock (Fig. 2)
For programmed auto or shutter-priority auto exposure shooting, use the
minimum aperture lock lever to lock the lens aperture at f/22.
1Set the lens to its minimum aperture (f/22) by aligning it with the aperture
index.
2Slide the lock lever toward the aperture ring, so the two orange dots are
aligned.
To release the lock, slide the lever in the opposite direction.

En
15
F5+DP-30
F5+DA-30
F4+DP-20
F4+DA-20
EC-B
EC-E ABC EF H3 H4
S
T
G3G2G1 G4 H1 K L M P R U
F3
◎
◎
─
─
─
◎
◎
─
─
◎
◎
D
─
─
─
─
─
─
─
─
H2
─
─
─
─
─
─
─
─
◎◎
◎
J
◎
◎
◎
◎
◎
─
─
◎
◎
◎
◎
◎
◎
─
─
─
─
◎
◎
◎
─
─
◎
─
─
─
─
─
─
（+0.5） （+0.5）
（+0.5）
（+0.5）
（+0.5）
（+0.5）
◎
◎
◎
◎
○
○
○
─
F6 ─ ─
◎◎ ─ ─── ◎ ─ ◎ ─ ── ◎ ─── ──
─
─
Screen
Camera
△
◎
（+0.5）
◎
（+0.5）
（+0.5）
（+0.5） （+0.5）
（+0.5）
○
◎Excellent focusing
○Acceptable focusing
Slight vignetting or moiré patterns appear in the viewfinder, but not on the
film.
△Acceptable focusing
The in-focus image in the central spot may prove to be slightly out of focus
on film. Focus on the surrounding matte area.
―Not available.
( )Indicates degree of exposure compensation needed (Center-Weighted metering
only). For F6 cameras, compensate by selecting “Other screen” in Custom
Setting “b6: Screen comp.” and setting the EV level to -2.0 to +2.0 in 0.5 EV
steps. When using screens other than type B or E, “Other screen” must be
selected even when the required compensation value is “0” (no compensation
required). For F5 cameras, compensate using Custom Setting #18 on the
camera body. For F4-Series cameras, compensate using the Exposure
Compensation Dial for the focusing screen.
See user’s manual of the camera body for more details.
Blank box means not applicable. Since type M screen can be used for both
macrophotography at a 1:1 magnification ratio and for photomicrography, it has
different applications than other screens.
Recommended Focusing Screens
Various interchangeable focusing screens are available for certain Nikon SLR
cameras to suit any picture-taking situation. The ones recommended for use
with this lens are:

En
16
Cameras Usable focal length / Shooting distance
F65-Series/N65-Series*,F60-Series/N60*,
F55-Series/N55-Series*, F50-Series/N50*,
F-601/N6006*,Pronea S
F70-Series/N70*, Pronea 600i/6i* 35mm / 3m (9.8 ft) or greater
F80-Series/N80-Series* 35mm / 1.5m (4.9 ft) or greater
D800-Series, D700, D5200, D5100, D3200 28mm / 1m (3.3 ft) or greater
35mm / No restriction
D600 28mm / 1.5m (4.9 ft) or greater
35mm / No restriction
D300-Series, D200 24mm / 1m (3.3 ft) or greater
28mm to 35mm / No restriction
D100 24mm / 0.8m (2.6 ft) or greater
28mm to 35mm / No restriction
D90, D80 24mm / 2m (6.6 ft) or greater
28mm to 35mm / 1m (3.3 ft) or greater
D7000 20mm or greater / 2m(6.6 ft) or greater
24mm or greater / No restriction
20mm to 24mm / 2.5m (8.2 ft) or greater
D70-Series, D50 28mm / 1m (3.3 ft) or greater
35mm / No restriction
24mm / 2m (6.6 ft) or greater
D5000, D3100, D3000, D60, D40-Series 28mm / 1m (3.3 ft) or greater
35mm / No restriction
Not usable at any focal length setting
When using the B/B2/B3, E/E2/E3, and K/K2/K3 focusing screens in cameras
other than those listed above, refer to the columns on the F4 + DP-20’s B, E and
K screens, respectively.
Taking Flash Pictures with Cameras having Built-in
Flash
Check the focal length and shooting distance before taking flash pictures to
prevent vignetting from occuring.
•For the latest information on vignetting with this lens, see the camera manual.
* Sold exclusively in the USA.

En
17
Attaching Bayonet Hood HB-23
Align the index ( ) on the hood with the lens hood mounting index on the
lens, and turn the hood counterclockwise (as viewed from the camera) until it
click stops at the index ( ).
To facilitate attachment or removal of the hood, hold it by its base rather than its
outer edge. To store the lens hood, you can attach it in the reverse position.
Lens Care
•Clean the lens surface with a blower brush. To remove dirt and smudges, use a
soft, clean cotton cloth or lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from center to outer edge, taking care not to
leave traces or touch other parts.
•Never use thinner or benzene to clean the lens as this might damage the lens,
result in a fire, or cause health problems.
•To protect the front lens element, an NC filter is recommended at all times. A
lens hood also helps protect the front of the lens.
•When storing the lens in the lens case, attach both front and rear caps.
•When the lens will not be used for a long time, store it in a cool, dry place to
prevent mold. Also store the lens away from direct sunlight or chemicals such
as camphor or naphthalene.
•Do not get water on the lens or drop it in water as this will cause it to rust and
malfunction.
•Reinforced plastic is used for some parts of the lens. To avoid damage, never
leave the lens in an excessively hot place.
Supplied Accessories
77mm snap-on front lens cap
Rear lens cap
Bayonet hood HB-23
Hard Case CL-76
Optional Accessories
77mm screw-in filters

En
18
Specifications
Type of lens: D-type AF-S Zoom-Nikkor lens having built-in CPU
and Nikon bayonet mount
Focal length: 17mm – 35mm
Maximum aperture: f/2.8
Lens construction: 13 elements in 10 groups (2 glass mold aspherical,
1 compound aspherical and 2 ED lens elements)
Picture angle: 104°-62° with 35 mm (135) format Nikon film-SLR
cameras and Nikon FX format digital SLR cameras
79°-44° with Nikon DX format digital SLR cameras
91°-52° with IX240 system cameras
Focal length scale: 17, 20, 24, 28, 35mm
Distance information: Output to camera body
Zooming: Manually via separate zoom ring
Focusing: Nikon Internal Focusing (IF) system (utilizing an
internal Silent Wave Motor); autofocus with manual
override or manually via separate focus ring
Shooting distance scale: Graduated in meters and feet from 0.28m (1 ft) to
infinity (∞)
Aperture scale: f/2.8 – f/22 on both standard and aperture-direct-
readout scales
Minimum aperture lock: Provided
Diaphragm: Fully automatic
Exposure measurement: Via full-aperture method with AI cameras or cameras
with CPU interface system; via stop-down method for
other cameras.
Attachment size: 77mm (P = 0.75mm)
Dimensions: Approx. 83mm dia. x 106mm (extension from the
camera’s lens mounting flange); overall length is
approx. 115mm
Weight: Approx. 745g (26.3 oz.)
Specifications and designs are subject to change without any notice or
obligation on the part of the manufacturer.

En
19

20
De
Nomenklatur
1Brennweitenskala
2Brennweitenskala-Indexlinie
3Entfernungs Indexlinie
4Entfernungsskala
5Gegenlichtblende-Montageindex
6Entfernungseinstellring
7Fokussierschalter
8Blendenindex/Objektivindex
9Verriegelung für kleinste Blende
!Blendenskala
"Skala für Blendendirekteinspiegelung
#Signalstift für kleinste Blende
(Kupplungsstift für automatische
Blendensteuerung)
$Anschlag für Blendenkupplung
%CPU-Kontakte
&Steuerkurve
(Blendenring
)Zoomring
Einführung
Der Kennbuchstabe "S" in der Objektivbezeichnung AF-S Zoom-Nikkor 17 – 35 mm
f/2,8D IF-ED bezieht sich auf den integrierten Silent Wave-Motor zum Antrieb der
Fokussiermechanik. Daher erfolgt die automatische Scharfeinstellung stufenlos,
geräuschlos und praktisch ohne Verzug. Zusätzlich verfügt dieses Objektiv über
Innenfokussierung (IF), so daß die Gesamtlänge des Objektivs von unendlich bis zur
kleinsten Aufnahmeentfernung von 0,28 m gleichbleibt, was bei Aufnahmen aus der
freien Hand zu einer ausgezeichneten Gewichtsbalance beiträgt. Darüber hinaus
dienen drei asphärische Linsen und zwei ED-Linsen (mit extrem geringer Dispersion)
zur Erzeugung von Bildern, die von der Mitte bis zu den Rändern scharf und
unabhängig von der Brennweiteneinstellung praktisch frei von Farbsaumbildung
sind. Dank einer 9 segmentigen Blende ergibt sich eine nehezu perfekt kreisrunde
Öffnung, so daß nicht scharf eingestellte Blildteile vor und hinter dem bildwichtigen
Objekt in ästhetisch anmutende Unschärfe getaucht werden.
Hinweis: Dieses Objektiv bietet Silent Wave-Autofokus mit den Nikon-Kameras F6, F5, Serie
F4, F100, F90X, Serie F90, Serie F80, Serie F70, Serie F65, Pronea 600i, Pronea S
sowie Nikon Digital-SLR-Kameras wie etwa Serie D3 und Serie D300.
