Nikon PC-E Micro NIKKOR 85mm f/2.8D User manual

使用説明書
User’s Manual
Benutzerhandbuch
Manuel d´utilisation
Manual del usuario
Användarhandbok
Руководство пользователя
Gebruikshandleiding
Manuale d’uso
Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Ck
Ch
Kr
NIKON CORPORATION
使用説明書の内容が破損などによって判読できなくなったときは、
ニコンサービス機関にて新しい使用説明書をお求めください（有料）。
No reproduction in any form of this manual, in whole
or in part (except for brief quotation in critical articles
or reviews), may be made without written authorization
from NIKON CORPORATION.
Printed in Japan
TT2C07 (C2)
7MAA53C2-07 ▲G12
PC-E Micro NIKKOR 85mm f/2.8D
PC-E Micro NIKKOR
85mm f/2.8D
Nano Crystal Coat
(P. 2–17)
(PP. 18–39)
(S. 40–57)
(P. 58–75)
(PP. 76–93)
(S. 94–111)
(CTP. 112–129)
(P. 130–147)
(PP. 148–165)
(P. 166–191)
(P. 192–209)
(P. 210–228)

警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重
傷を負う可能性が想定される内容を示しています。
注意
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可
能性が想定される内容および物的損害の発生が想定される内容を示
しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いく
ださい。この「安全上のご注意」は製品を安全に正しく使用していただき、
あなたや他の人々への危害や財産への損害を未然に防止するために、重
要な内容を記載しています。お読みになった後は、お使いになる方がい
つでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中
や近くに具体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図
の中や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれて
います。
●記号は、行為を強制すること（必ずすること）を告げるものです。図
の中や近くに具体的な強制内容（左図の場合は電池を取り出す）が描
かれています。
警告
分解禁止
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに修理依頼を
落下などによって破損し、内部が露出したときは、露出部
に手を触れないこと
感電したり、破損部でケガをする原因となります。カメラの電池を抜
いて、販売店またはニコンサービス機関に修理を依頼してください。
2
Jp

3
Jp
警告
電池を取る
すぐに修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時は、速やかに
カメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り出す
際、やけどに充分注意してください。電池を抜いて、販売店または
ニコンサービス機関に修理を依頼してください。
水かけ禁止
水につけたり、水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
使用禁止
引火、爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用
すると、爆発や火災の原因となります。
見ないこと
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。

注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。
画角から太陽をわずかに外しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけるか太陽光のあ
たらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
移動注意
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
放置禁止
窓を閉め切った自動車の中や直射日光が当たる場所など、
異常に温度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。
使用注意
アオリ操作の際には、レンズ本体のエッジ部に注意すること
エッジ部と指が接触して、ケガの原因になることがあります。

4
Jp
1.各部の名称
①フード
②フード取り付け
指標
③フード着脱指標
④距離目盛基準線

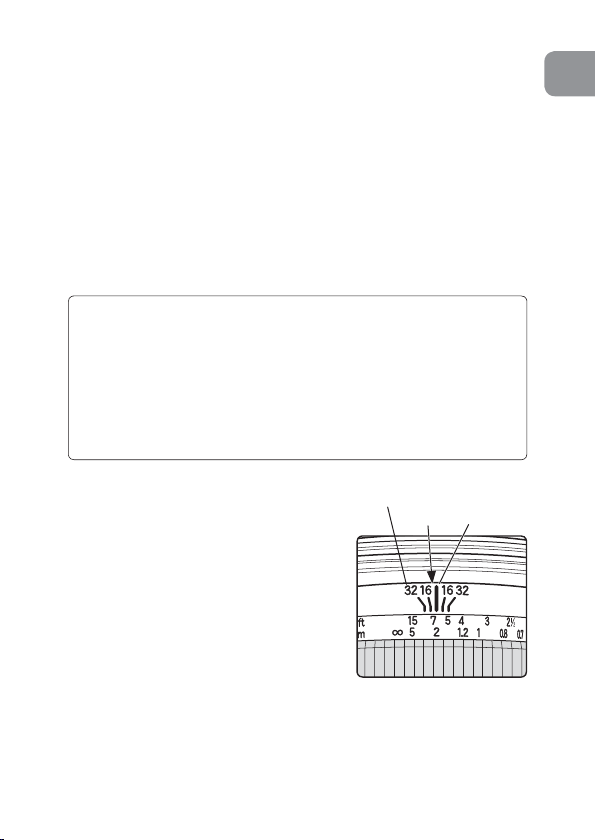

⑤被写界深度目盛
⑥距離目盛
⑦フォーカスリング
⑧絞りリング
⑨絞り目盛
⑩絞り指標
⑪ティルトノブ
⑫ティルト目盛
⑬レボルビング指標
⑭レンズ着脱指標
⑮レンズマウント
ゴムリング
⑯CPU 信号接点
⑰絞り込みボタン
⑱シフトノブ
⑲シフト目盛
⑳レボルビングレバー
㉑シフトロックノブ
㉒ティルトロックノブ
このたびはニッコールレンズをお買い上げいただき、誠にありがとうご
ざいます。

5
Jp
2.主な特長
シフトやティルトのアオリ操作により、カメラアングルによる主要被写
体の歪みを補正したり、奥行きのある主要被写体の手前から奧まで全体
にピントを合わせられます。PC とは、Perspective Control の略で、
遠近感の補正や強調ができることを表します。
●D4/D3 シリーズ /D800 シリーズ /D700/D300 シリーズ /D90/
D7000/D5100/D5000/D3100/D3000 カメラでは、自動絞
り対応で、絞り込みボタンを操作しないで撮影できます。
●被写体までの距離情報をカメラ側に伝達する機能を備え、3D マルチ
パターン測光機能を持ったカメラとの組み合わせでは、より的確な露
出制御を実現します。（アオリなしで、開放絞りの場合のみ）
●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施し
たことで、強い太陽光が当たる屋外撮影から、スポットライトのある
室内撮影まで、クリアーで抜けの良い画像を提供します。
●ワイヤレスリモートスピードライト SB-R200 は、レンズ先端に 2 個
まで装着できます。※
※
SB-R200 使用時には、シフトノブを確実に締め込んでください。
また、アオリ操作（シフト、ティルト設定）での使用はおすすめしま
せん。
このレンズはシフトノブとティルトノブでアオリ操作が行えますが、
それぞれのロックノブでアオリをロックするとき、レンズの機構上
完全には固定されないようになっています（故障ではありません）。
したがって、シフトロックノブとティルトロックノブを無理に締め
つけたり、ロックした状態で無理にアオリ操作を行ったりすると故
障の原因となりますのでご注意ください。
シフトロックノブとティルトロックノブについて

6
Jp
3.使用できる機能
カメラによって、使用できる機能には制限・制約がありますので、カメ
ラの使用説明書でもご確認ください。
カメラ
カメラによる
絞り値の設定
プリセット
絞り
アオリ
操作
カメラへの
取り付け
露出モード
※1
P※2 SAM
D4、D3 シリーズ、
D800 シリーズ、D700、
D300 シリーズ、D90、
D7000、D5100、
D5000、D3100、
D3000
※3
※4 ○○○○ ○
D2 シリーズ、D1 シリーズ、
D200、D100、D80、
D70 シリーズ、D60、
D50、D40 シリーズ、
F6、F5、F4 シリーズ※5
、
F100、F90X シリーズ、
F90 シリーズ、
F80 シリーズ、
ニコン U2、ニコン U、
プロネア 600i
※6
※7 ×○○○×××○
F70D、F60D、F50D、
F-401 シリーズ、
F-801シリーズ、F-601、
F-601M、F3AF、F-501、
ニコン Us、プロネア S、
MF カメラ
××××××××
○：使用可×：使用不可
※ 1：アオリ操作をすると、適正露出になりません。
※ 2：P には AUTO（オート）モード、イメージプログラムモードを含
みます。
※ 3：絞り込みボタン ON にして絞り羽根が閉じている状態で、半押し
タイマー OFF または電源 OFF になると、絞り羽根は開放位置に
戻ります。
※4：
絞り込みボタンを押すと（ON）、AE-L(AEロック）が掛かります
ので（ファインダー内 AE-L 表示）、撮影前に充分注意してください。
※ 5：1 コマ撮影ごとに絞り羽根が開閉動作します。連写モードでは、
適正露出が得られないため使用できません。
※ 6：絞り込み状態で電源 ON または半押しタイマー ON のとき、一瞬
絞り羽根が開閉しますが故障ではありません。

7
Jp
※ 7：絞り込み状態で半押しタイマー OFF でシャッターボタンを全押し
する（深く押し込む）と、適正露出が得られない場合があります
ので、シャッターボタン半押し後、設定した絞り値が表示パネル
やファインダーに表示したことを確認後、レリーズしてください。
絞り込みボタン（プリセット絞り）
●絞り込みボタンを押すと、セットした絞り値までの絞り込みが行
われます。再度押すと、開放絞りの状態になります。ファイン
ダーの画面または絞り羽根（被写体側から見たレンズ内部）で、
現在の状態は確認できます。
●開放絞りの状態でも、カメラには、セットした絞り値が表示され
ます。
●D4/D3 シリーズ /D800 シ リ ー ズ /D700/D300 シ リ ー ズ /
D90/D7000/D5100/D5000/D3100/D3000 カ メ ラ：
開
放絞りの状態でも、シャッターを切ると、セットした絞り値までの
絞り込みが自動的に行われ撮影できます。絞り込みボタンを ON し
た状態で電源を OFF にしたり、半押しタイマーが切れると、開放
絞りの状態になります。
■ご注意
●このレンズは、マニュアルフォーカス専用です。オートフォーカスは、
使用できません。なお、カメラ側のフォーカスモードは、いずれの設
定でもマニュアルフォーカスができます。
●フォーカスリングを操作することによりカメラの表示パネルやファイ
ンダー内に有効 F 値を表示します。
●アオリ操作を行うと、条件によりケラレることがあります（写真の一
部に影が写り込む現象）。また、まれに色ムラが出ることがあります。
●DX フォーマットのニコンデジタル一眼レフカメラ（D300 シリーズ、
D7000 など）に装着すると、対角線画角は 18 50 となり、35mm
判で焦点距離約 127.5mm 相当のレンズになります。
●CPU 信号接点は汚さないようにご注意ください。
●レンズマウントゴムリングが破損した場合は、そのまま使わずに販売
店またはニコンサービス機関に修理を依頼してください。
●低温時は、カメラのバッテリーを充分に充電した状態でお使いくださ
い。

8
Jp
図4

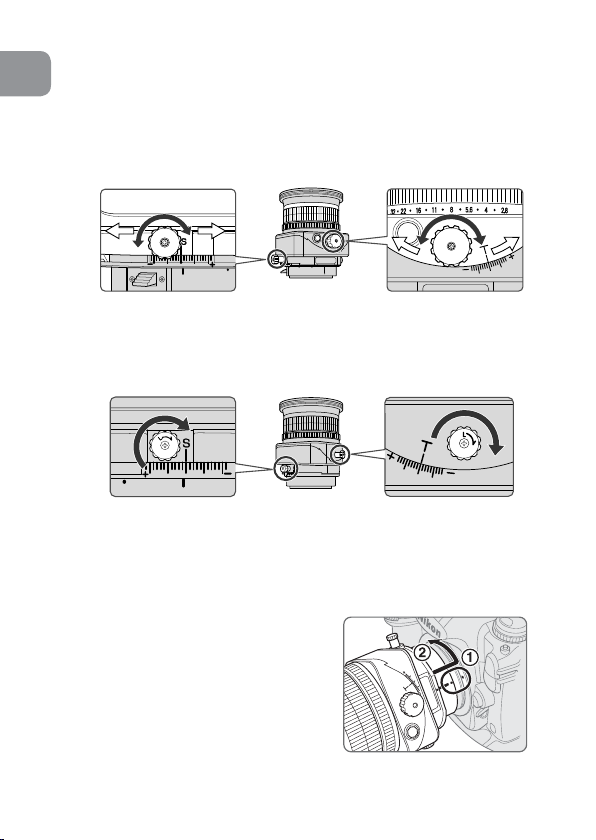

4.カメラへの取り付け
aシフトノブとティルトノブを回して、シフト目盛とティルト目盛が図
2の位置（目盛の中心を T/S に合わせる）になるようにセットします。
ご注意：
アオリ（P.10）状態だったり、ロックされていない状態、
またはレボルビング（P.12）している状態で取り付けたり、
取り外すと、指をはさんでケガをすることがあります。
図2
bシフトロックノブとティルトロックノブを回して固定します（図3）。
ご注意：故障の原因となりますので、各ノブやロックノブを無理に回
さないでください。
図3
c
カメラの電源スイッチを OFF にセットし、着脱指標を合わせて、矢印
方向にカチッと音がするまでレンズを回します（図4）。
●カメラの電源が ON の時に、レンズを装着すると、カメラが正しく作
動しません。

9
Jp

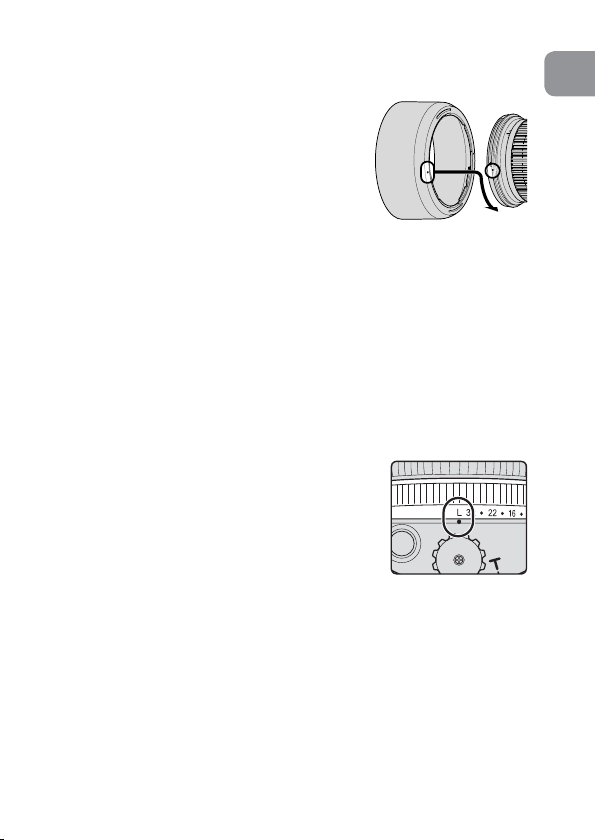

5.バヨネットフード HB-22 の装着
レンズ先端のフード着脱指標とフード取り付け
指標（ 
● 
）を合わせて、時計回りにカチッと音
がするまでフードを回転させ、確実に取り付け
ます（図5）。
●フードが正しく取り付けられないと撮影画面
にケラレを生じますのでご注意ください。
●
フード先端を強くつかむと着脱が困難になり
ます。着脱の際は、フードの根元（フード取
り付け指標部分）付近を持って回転させてください。
●収納時はフードを逆向きにしてレンズに取り付けられます。
6.露出の設定
●フォーカスリングを操作すると、絞りリングでセットした絞り値とカ
メラの表示パネルやファインダー内に表示される絞り値が異なってく
る場合がありますが、カメラ側に表示される絞り値が有効 F 値です。
■D4/D3 シリーズ /D800 シリーズ /D700/D300 シリーズ /
D90/D7000/D5100/D5000/D3100/D3000 カメラ
aシフトノブとティルトノブを回して、シフト
目盛とティルト目盛が図2の位置になるよう
にセットします。
bカメラの露出モードをセットします。
c
露出モード A、M：絞りリングまたはカメラの
コマンドダイヤルで絞り値を設定します（コマ
ンドダイヤルで設定する場合は、絞りリングを
最小絞りロック位置Lにセットしてください）（図6）。
露出モード P、S：絞り値は、カメラ側で設定されます。
■その他のカメラ
aシフトノブとティルトノブを回して、シフト目盛とティルト目盛が
図2の位置になるようにセットします。
bカメラの露出モードを M（マニュアル）にセットします。
図5
図6

10
Jp
c絞り込みボタンを操作して開放絞りの状態にして、絞りリングを
開放（F2.8）にセットし、適正な露出となるようにシャッタースピー
ドをセットします。
d絞りリングで絞り値をセットし、変更した絞りの段数と同じ分、シャ
ッタースピードもシフトさせます。
●絞りリングを “L" にセットすると、最小絞り（F32）に固定されます
（図6）。
●必ず、絞りリングでセットしてください。なお、カスタムセッティン
グで「レンズの絞りリングによる絞りのセット」を設定する必要はあ
りません。
■単体露出計を使用する場合
aシフトノブとティルトノブを回して、シフト目盛とティルト目盛が
図2の位置になるようにセットします。
bカメラの露出モードを M（マニュアル）にセットします。
c絞りリングまたはカメラのダイヤルで絞り値をセットし、カメラの表
示パネルの F 値を単体露出計にセットしてシャッタースピードを決め
ます。カメラに表示パネルが無い場合は、有効 F 値（P.256）を考
慮してシャッタースピードを決めてください。このレンズでは、最短
撮影距離で約 1 段暗くなります。
●D4/D3 シリーズ /D800 シリーズ /D700/D300 シリーズ /D90/
D7000/D5100/D5000/D3100/D3000 以外のカメラは、必ず、
絞りリングでセットしてください。なお、カスタムセッティングで「レ
ンズの絞りリングによる絞りのセット」を設定する必要はありません。

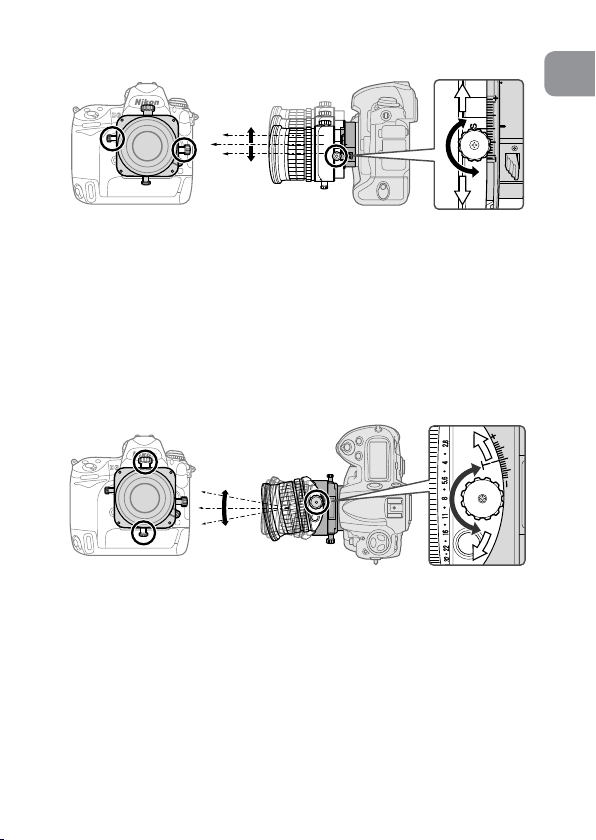

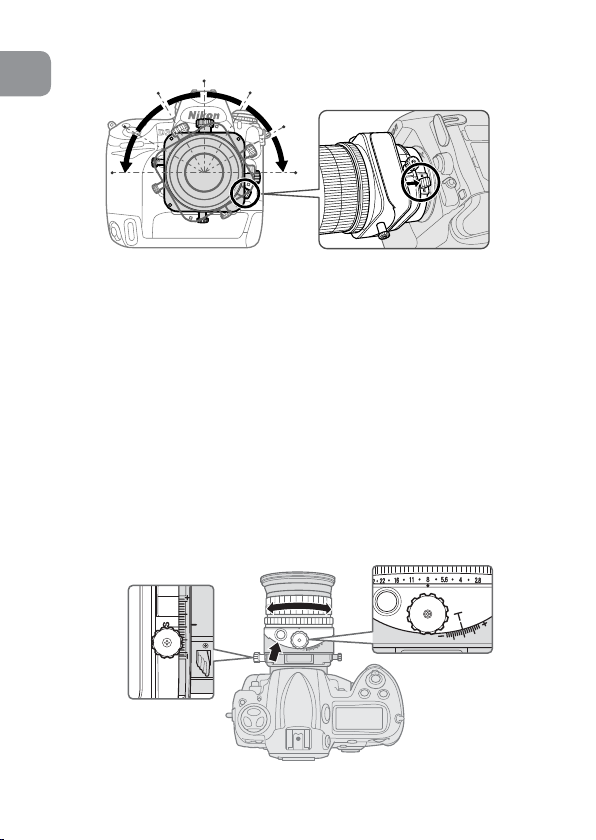

7.アオリ操作
■ご注意
●正確な撮影のためには、三脚の使用をおすすめします。
●故障の原因となりますので、各ノブやロックノブは、強い力で無理に
回さないでください。
●アオリ操作を行った場合、条件によってはケラレることがあります（写
真の一部に影が写り込む現象）。できるだけ絞り込んだり（大きい数値
の絞り値）、露出補正を行ってください。
●アオリ操作を行った場合の露出設定にはある程度の経験が必要です。
テスト撮影をおすすめします。
