Nikon AF-S NIKKOR 16-35mm f/4G ED VR User manual

AF-S NIKKOR 16-35mm f/4G ED VR
Printed in Japan
© 2009 Nikon Corporation 7MAA63E3-03 SG01
TT0B03(E3)
P. 2
P. 14
S. 24
P. 34
P. 44
S. 54
CTP. 64
P. 74
P. 84
STR. 94
STR.
104
P. 114
P. 126
P. 136
使用说明书
Sv
AF-S NIKKOR 16-35mm f/4G ED VR

2
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を
安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容
を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される
内容を示しています。
注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および
物的損害の発生が想定される内容を示しています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
 記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容
（左図の場合は感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容
（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容
（左図の場合は電池を取り出す）が描かれています。

3
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
警告
分解禁止
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに
修理依頼を
落下などによって破損し、内部が露出した
ときは、露出部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
電池を取る
すぐに
修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時
は、速やかにカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに充分注意してく
ださい。電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
水かけ禁止
水につけたり、水をかけたり、雨にぬらし
たりしないこと
発火したり感電の原因となります。
使用禁止
引火、爆発のおそれのある場所では使用し
ないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と
なります。
見ないこと
レンズまたはカメラで直接太陽や強い光を
見ないこと
失明や視力障害の原因となります。
注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から充分にずら
すこと
太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外
しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけ
るか太陽光のあたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあ
ります。
移動注意
三脚にカメラやレンズを取り付けたまま移動
しないこと
転倒したりぶつけたりしてケガの原因になること
があります。
放置禁止
窓を閉め切った自動車の中や直射日光が当
たる場所など、異常に温度が高くなる場所
に放置しないこと
内部の部品に悪い影響を与え、火災の原因となる
ことがあります。

4
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr

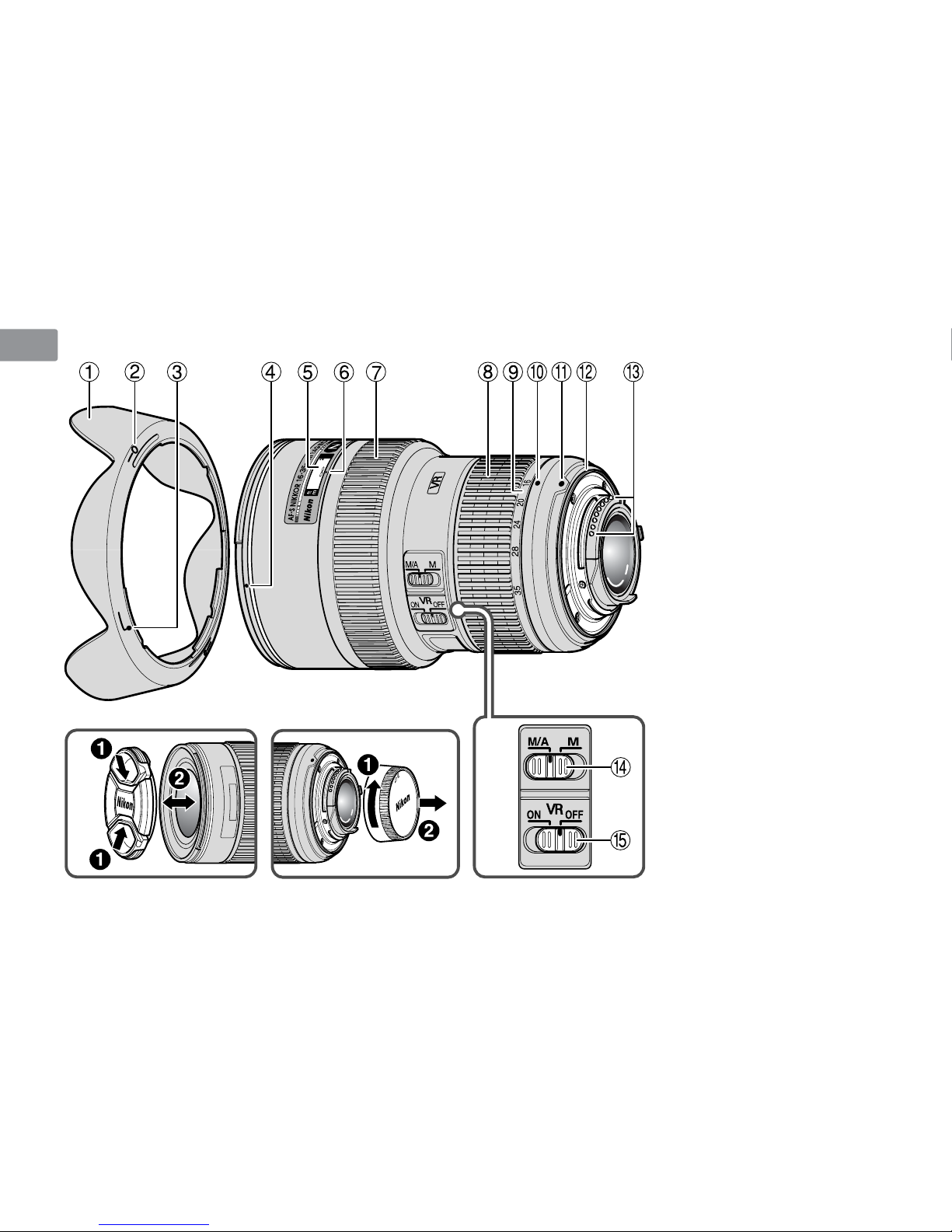

■各部の名称
1フード（P.8）
2フードセット指標（P.8）
3フード取り付け指標（P.8）
4フード着脱指標（P.8）
5距離目盛（P.7）
6距離目盛基準線
7フォーカスリング（P.6）
8ズームリング（P.7）
9焦点距離目盛
0焦点距離目盛基準線
!レンズ着脱指標
@レンズマウントゴムリング
（P.10）
#CPU 信号接点（P.10）
$フォーカスモード切り換え
スイッチ（P.6）
%手ブレ補正スイッチ（P.7）
（ ）：参照頁
A
B

5
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
このたびはニッコールレンズをお買い上げくださいまして、誠にありがとうございます。ご使用の前に、
この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。
■使用できる機能
カメラによって使用できる機能には制限・制約があり
ますので、カメラの使用説明書でもご確認ください。
カメラ 機 能
露出（撮影）モード
VR AF P
※1
SAM
FX フォーマット /DX フォー
マットのニコンデジタル一眼
レフカメラ、
F6、F5、F100、F80
シリーズ 、
ニコン U2、 ニコン U
○ ○ ○ ○○○
プロネア 600i、 プロネア S※2 × ○ ○ ○○○
F4
シリーズ 、F90X シリーズ 、
F90
シリーズ 、F70D × ○ ○ ○××
ニコン Us、F60D、F50D、
F-401
シリーズ
× × ○ ○○○
F-801
シリーズ 、F-601M × × ○ ○ × ×
F3AF、F-601、F-501、
MF
カメラ （F-601M を除く） × × × ×××
○：
使用可 ×： 使用不可 VR： 手ブレ補正 AF： オートフォーカス
※ 1：P には AUTO（オート）モード、イメージプログラ
ムモードを含みます。
※ 2：M モードの設定はありません。
■主な特長
● 
ナノクリスタルコート（Nano Crystal Coat）を一
部のレンズに施したことにより、強い太陽光が当た
る屋外撮影から、スポットライトのある室内撮影ま
で、クリアーで抜けの良い画像を提供します。
●手ブレ補正機能（VRⅡ）を使用すると、使わないと
きと比べ約 4 段分※シャッタースピードを遅くして
撮影できるため、シャッタースピードの選択範囲が
広がり、幅広い領域で手持ち撮影が可能です。（※当
社測定条件によります。また、手ブレ補正効果は、
撮影者や撮影条件によって異なります。）
● 
ニコン独自の ED（特殊低分散）ガラスによる色収差
の補正とともに、非球面レンズや良好なボケ味が得
られる円形絞りの採用により優れた光学性能、描写
性能を発揮します。
ご注意
●ニコン DX フォーマットのニコンデジタル一眼レフ
カメラ（D300 シリーズ、D90 など）に装着すると、
対角線画角は 83ー 44となり、35mm 判換算では
焦点距離約 24mm ー 52.5mm 相当のレンズになり
ます。

6
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■ピント合わせの方法（図 A）
ご使用のカメラや撮影目的によって、下表のようなピン
ト合わせが選択できます。
M/A（マニュアル優先オートフォーカスモード）の使い方
aレンズのフォーカスモード切り換えスイッチを
[M/A] にセットします。
bAF（オートフォーカス）撮影時、カメラのシャッター
ボタンを半押ししたまま、あるいはAF作動（AF-ON）
ボタンを保持したまま、フォーカスリングを手で回
転させると、瞬時に MF（マニュアルフォーカス）撮
影が行えます。
cカメラのシャッターボタンの半押しや AF 作動
（AF-ON）ボタンを再度操作すると AF（オートフォ
ーカス）で撮影が可能となります。
オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」
（P.12）をご覧ください。
カメラ カメラの
フォーカスモード
レンズのフォーカスモード
M/A M
FX フォーマット /DX フォーマットのニコンデジタル一眼
レフカメラ、F6、F5、F4 シリーズ、F100、F90X シリーズ、
F90 シリーズ、F80 シリーズ、F70D、ニコン U2、
ニコン U、プロネア 600i、プロネア S
AF（C/S） マニュアル優先
オートフォーカス
マニュアルフォーカス
（フォーカスエイド可）
MF マニュアルフォーカス
（フォーカスエイド可）
ニコン Us、F60D、F50D、F-801 シリーズ、
F-401 シリーズ、F-601M
AF（C/S）
MF
マニュアルフォーカス
（F-601M を除きフォーカスエイド可）

7
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■手ブレ補正機能（図 B）
手ブレ補正スイッチの使い方
ON： シャッターボタンを半押しすると、手ブレを補
正します。ファインダー像のブレも補正するた
め、ピント合わせが容易で、フレーミングしや
すくなります。
OFF： 手ブレを補正しません。
手ブレ補正使用時のご注意
●シャッターボタンを半押し後、ファインダー像が安
定してから撮影することをおすすめします。
●手ブレ補正の原理上、シャッターレリーズ後にファ
インダー像がわずかに動くことがありますが、異常
ではありません。
●流し撮りなどでカメラの向きを大きく変えた場合、
流した方向の手ブレ補正は機能しません。例えば、
横方向に流し撮りすると、縦方向の手ブレだけが補
正されます。
●手ブレ補正中にカメラの電源を OFF にしたり、レン
ズを取り外したりしないでください。（その状態でレ
ンズを振るとカタカタ音がすることがありますが、
故障ではありません。カメラの電源を再度 ON にす
れば、音は消えます。）
●内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充
電中は、手ブレ補正は行いません。
●AF 作動（AF-ON）ボタンのあるカメラで、AF 作動
ボタンを押しても、手ブレ補正は作動しません。
●三脚を使用するときは、手ブレ補正スイッチを［OFF］
にしてください。ただし、三脚を使っても雲台を固
定しないときや、一脚を使用するときには、スイッ
チを［ON］にすることをおすすめします。
●手ブレ補正が使用できないカメラ（P.5）では、必ず、
手ブレ補正スイッチを［OFF］にしてください。特
にプロネア 600i では、このスイッチを［ON］にし
たままにすると、電池の消耗が早くなることがあり
ますのでご注意ください。
■ズーミングと被写界深度
撮影を行う場合は、ズームリングを回転させ（焦点距
離が変化します）構図を決めてから、ピント合わせを
行ってください。プレビュー（絞り込み）機構を持つ
カメラでは、撮影前に被写界深度を確認できます。
●このレンズは IF（ニコン内焦）方式を採用しています。
IF 方式は、撮影距離が短くなるにしたがって焦点距
離が短くなります。
●距離目盛は目安であり、被写体までの距離を保証す
るものではありません。また、遠景撮影でも被写界
深度などの影響により∞マークに届かない位置でピ
ントが合う場合があります。
●詳しい被写界深度は、被写界深度表（P.146）をご
覧ください。

8
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■絞り値の設定
絞り値は、カメラ側で設定してください。
■カメラの内蔵フラッシュ使用時のご注意
● 
撮影距離 0.6m 以上で使用してください。
● 
ケラレを防止するために、レンズのフードは取り外
して使用してください。
※カメラの内蔵フラッシュのケラレとは、フラッシュ
の光がレンズの先端でさえぎられて影になり、写真
に映り込む現象です。
カメラ ケラレなく撮影できる焦点距離と撮影距離
D700
（FX フォーマット時）
●
焦点距離 28mm では撮影距離 3m 以上
●
焦点距離 35mm では撮影距離 1m 以上
D700
（DX フォーマット時）
●
焦点距離 20mm では撮影距離 1.5m 以上
●
焦点距離 24mm 以上は制約なし
D300 シリーズ、
D200、D100
●
焦点距離 24mm では撮影距離 2m 以上
●
焦点距離 28mm では撮影距離 1m 以上
●
焦点距離 35mm では制約なし
D90、D80、
D5000、
D3000、D60、
D50、
D40 シリーズ
●
焦点距離 28mm では撮影距離 1.5m 以上
●
焦点距離 35mm では撮影距離 1m 以上
D70 シリーズ ●
焦点距離 28mm では撮影距離 2m 以上
●
焦点距離 35mm では撮影距離 1m 以上
上記以外のカメラ すべての撮影距離でケラレが発生します。
■フードの使い方
画像に悪影響を及ぼす光線をカットし、レンズ面の保
護にも役立ちます。
取り付け方
●フード着脱指標（ ）
とフードセット指標
（）が合っている
ことを確認してくだ
さい（3）。
●フード先端を強くつかむと着脱が困難になります。
着脱の際は、フード取り付け指標（ ）付近を持っ
て回転させてください。
●フードが正しく取り付けられないと撮影画面にケラ
レを生じますのでご注意ください。
●収納時はフードを逆向きにしてレンズに取り付けら
れます。

9
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■ ファインダースクリーンとの組み合わせ
スクリーン
AB C E
EC-B
EC-E
G1
G2
G3
G4
JLMU
カメラ
F6 ◎◎ ◎ ◎◎
F5+DP-30 ◎◎ ○◎◎ ◎◎
F5+DA-30 ◎◎ ○
(-0.5)
◎◎ ◎◎
構図の決定やピント合わせの目的には
◎ ：好適です。
○ ：視野の一部が多少見にくくなりますが、撮影結
果には全く影響がありません。
 ：各カメラに存在しないファインダースクリーン
です。
（）：中央部重点測光時の補正値です。F6 カメラの場
合、測光値の補正は、カメラのカスタムメニュー
「b6：スクリーン補正」を「BorE 以外」にセッ
トして行います。B 型および E 型以外を使用す
る場合は、補正量が 0 でも、「BorE 以外」にセッ
トしてください。F5 カメラの場合は、カスタム
セッティング No.18 の設定で測光値の補正を行
います。
  詳しくはカメラの使用説明書をご覧ください。
空欄：使用不適当です。ただし、M スクリーンの場合、
撮影倍率 1/1 倍以上の近接撮影に用いるため、
この限りではありません。
ご注意
●F5 カメラの場合、マルチパターン測光は、EC-B、
EC-E、B、E、J、A、L スクリーンのみ可能です。

10
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■ レンズのお手入れと取り扱い上のご注意
●CPU 信号接点は汚さないようにご注意ください。
●レンズマウントゴムリングが破損した場合は、その
まま使用せず販売店またはニコンサービス機関に修
理を依頼してください。
●
レンズ面の清掃は、ホコリを拭う程度にしてくださ
い。指紋がついたときは、柔らかい清潔な木綿の布
に無水アルコール（エタノール）または市販のレン
ズクリーナーを少量湿らせ、レンズの中心から外周
へ渦巻状に、拭きムラ、拭き残りのないように注意
して拭いてください。
●
シンナーやベンジンなどの有機溶剤は絶対に使用し
ないでください。
●
レンズ表面の汚れや傷を防ぐためには、NC フィルター
をお使いいただけます。また、レンズのフードも役
立ちます。
●
レンズをケースに入れるときは、必ずレンズキャッ
プと裏ぶたを取り付けてください。
●
フードを持ってカメラを持ち上げたりしないでくだ
さい。
●
レンズを長期間使用しないときは、カビやサビを防
ぐために、高温多湿のところを避けて風通しのよい
場所に保管してください。また、直射日光のあたる
ところ、ナフタリンや樟脳のあるところも避けてく
ださい。
●
レンズを水に濡らすと、部品がサビつくなどして故
障の原因となりますのでご注意ください。
●
ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、外観の一部に使用
している強化プラスチックが変形することがあります。
■付属アクセサリー
●
77mm スプリング式レンズキャップLC-77
●裏ぶた
●バヨネットフードHB-23
●ソフトケースCL-1120
■別売アクセサリー
●
77mm ネジ込み式フィルター

11
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■仕 様
型式： ニコン F マウント CPU 内蔵 G タイ
プ、AF-S ズームレンズ
焦点距離： 16  35mm
最大口径比： 1：4
レンズ構成： 12群17枚（EDレンズ2枚、非
球面レンズ 3 枚、ナノクリスタルコ
ート）
画角： 107
 63··35mm 判 一 眼レフカ
メ ラ、FX フ ォ ーマ ッ
トのデジタル一眼レフ
カメラ
83
 44····DX フォーマットのデ
ジタル一眼レフカメラ
94
 52····· IX240 カメラ
焦点距離目盛： 16、20、24、28、35mm
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モーター
によるオートフォーカス、マニュア
ルフォーカス可能
手ブレ補正： ボイスコイルモーター（VCM）に
よるレンズシフト方式
撮影距離目盛： ∞〜 0.28m（1ft 併記）
最短撮影距離：
0.29m（焦点距離 16mm 時、35mm 時）、
0.28m（焦点距離 20 ― 28mm 時）
絞り羽根枚数： 9 枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： f/4 ― 22
測光方式： CPU 連動方式のカメラでは開放測光
アタッチメントサイズ： 77mm（P=0.75mm）
寸法： 約 82.5mm（最大径）×
125mm（バヨネットマウント基準
面からレンズ先端まで）
質量： 約 680g
※仕様、外観の一部を、改善のため予告なく変更する
ことがあります。

12
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■広角・超広角レンズのオートフォーカス撮影について
広角・超広角レンズでは、標準クラスのレンズと比べ、下記のような撮影条件になりやすく、オートフォーカス撮
影時には注意が必要です。
以下をお読みになって、オートフォーカス撮影にお役立てください。
1. フォーカスフレームに対して主要な被写体が小さい場合
 図 C のように、フォーカスフレーム内に遠くの建物と近
くの人物が混在するような被写体になると、背景にピン
トが合い、人物のピント精度が低下する場合があります。
2. 絵柄がこまかな場合
 図 D のように、被写体が小さいか、明暗差が少ない被写
体になると、オートフォーカスにとっては苦手な被写体
になります。
このような時には・・・
1、2 のような被写体条件でオートフォーカスが上手く働か
ない場合、主要被写体とほぼ同じ距離にある被写体でフォー
カスロックし、構図を元に戻して撮影する方法が有効です。
また、マニュアルフォーカスに切り換えて、マニュアルで
ピントを合わせて撮影する方法もあります。
その他
お使いのカメラの使用説明書で「オートフォーカスが苦手
な被写体について」の説明も参照してください。
C< 人物 >
D< 花畑 >

13
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr

14
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could
result in injury. Repairs should be performed only by
qualified technicians. Should the camera or lens break
open as the result of a fall or other accident, take the
product to a Nikon-authorized service representative for
inspection after unplugging the product and/or removing
the battery.
Turn off immediately in the event of
malfunction
Should you notice smoke or an unusual smell coming
from the camera or lens, remove the battery immediately,
taking care to avoid burns. Continued operation could
result in injury.
After removing or disconnecting the power source, take
the product to a Nikon-authorized service representative
for inspection.
Do not use the camera or lens in the
presence of flammable gas
Operating electronic equipment in the presence of
flammable gas could result in an explosion or fire.
Do not look at the sun through the lens
or viewfinder
Viewing the sun or other strong light sources through the
lens or viewfinder could cause permanent visual
impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from
putting the batteries or other small parts into their mouths.
Observe the following precautions when
handling the camera and lens
• Keep the camera and lens unit dry. Failure to do so
could result in fire or electric shock.
• Do not handle or touch the camera or lens unit with
wet hands. Failure to do so could result in electric
shock.
• When shooting with back-lighting, do not point the
lens at the sun or allow sunlight to pass directly down
the lens as this may cause the camera to overheat and
possibly cause a fire.
• When the lens will not be used for an extended period
of time, attach both front and rear lens caps and store
the lens away from direct sunlight. Failure to do so
could result in a fire, as the lens may focus sunlight
onto a flammable object.

15
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
A
B
Nomenclature
1Lens hood (P. 20)
2Lens hood setting index
(P. 20)
3Lens hood attachment
index (P. 20)
4Lens hood mounting index
(P. 20)
5Distance scale (P. 19)
6Distance index line
7Focus ring (P. 17)
8Zoom ring (P. 19)
9Focal length scale
0Focal length scale index line
!Mounting index
@Lens mount rubber gasket
(P. 21)
#CPU contacts (P. 21)
$Focus mode switch (P. 17)
%Vibration reduction ON/OFF
switch (P. 18)
( ): reference page

16
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Usable cameras and available
functions
There may be some restrictions or limitation for available
functions. Refer to camera’s User’s Manual for details.
Cameras
Function Exposure mode
VR AF P*1 6$0
Nikon digital SLR (Nikon FX/DX format)
cameras, F6, F5, F100, F80-Series/
N80-Series*, F75-Series/N75-Series*,
F65-Series/N65-Series*
  
Pronea 600i/6i*, Pronea S*2 —
 
F4-Series, F90X/N90s*, F90-Series/N90*,
F70-Series/N70*
—

——
F60-Series/N60*, F55-Series/N55-Series*,
F50-Series/N50*, F-401x/N5005*,
F-401s/N4004s*, F-401/N4004*
——

F-801s/N8008s*, F-801/N8008*,
F-601M/N6000*
——

——
F3AF, F-601/N6006*, F-501/N2020**,
Nikon MF cameras (except F-601M/N6000*)
— — ————
: Possible — : Not possible
VR: Vibration reduction AF: Autofocus
*: Sold exclusively in the USA
**: Sold exclusively in the USA and Canada
*1: P includes AUTO and Vari-Program System.
*2: Manual (M) is not available.
Thank you for purchasing the AF-S NIKKOR 16-35mm f/4G ED VR lens. Before using this lens,
please read these instructions and refer to your camera's User's Manual.
Major features
• The Nano Crystal Coat deposited on some of the
lens elements ensures that fine, clear images can be
reproduced under various shooting conditions, from
the sunny outdoors to spotlighted interior scenes.
• By enabling vibration reduction ( VR Ⅱ ), slower
shutter speeds (approximately four stops*) can be
used, thus increasing the range of usable shutter
speeds and zoom positions, particularly when hand-
holding the camera. (*Based on results achieved
under Nikon measurement conditions. The effects of
vibration reduction may vary according to shooting
conditions and use.)
• Superior optical performance and rendering
characteristics are maximized with the use of three
aspherical lens elements and two extra-low
dispersion (ED) glass elements, which ensure
correction of chromatic aberration. In addition, the
rounded aperture produces soft and pleasing blur
characteristics in portions of pictures that are out-of-
focus.
Important
• When mounted on Nikon DX format digital SLR
cameras, such as the D300-Series and D90, the lens’
picture angle becomes 83°-44° and its 35mm
equivalent focal length is approx. 24-52.5 mm.

17
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Focusing (Fig. A)
Set your camera’s focus-mode selector according
to the chart below:
Autofocus with manual override (M/A mode)
aSet the lens focus mode switch to M/A.
bAutofocus is enabled, but autofocus operation
can be overridden by rotating the separate
focus ring while pressing the shutter-release
button halfway, or by pressing the AF-ON
button on the camera body of cameras so
equipped.
cPress the shutter-release button halfway or the
AF-ON button once again to cancel manual
focus and resume autofocus.
Getting good results with autofocus
Refer to “Notes on using wide- or super wide-
angle AF NIKKOR lenses” (P. 23).
Cameras Camera
focus mode
Lens’ focus mode switch
M/A M
Nikon digital SLR (Nikon FX/DX format) cameras, F6, F5,
F4-Series, F100, F90X/N90s*, F90-Series/N90*, F80-Series/
N80-Series*, F75-Series/N75-Series*, F70-Series/N70*,
F65-Series/N65-Series*, Pronea 600i/6i*, Pronea S
AF (C/S) Autofocus with
manual override
Manual focus
(Electronic rangefinder
can be used.)
MF Manual focus
(Electronic rangefinder can be used.)
F60-Series/N60*, F55-Series/N55-Series*, F50-Series/N50*,
F-801s/N8008s*, F-801/N8008*, F-601M/N6000*,
F-401x/N5005*, F-401s/N4004s*, F-401/N4004*
AF (C/S)
MF
Manual focus
(Electronic rangefinder can be used,
except with the F-601M/N6000*)
* Sold exclusively in the USA

18
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Vibration reduction mode (Fig. B)
Setting the vibration reduction ON/OFF
switch
ON: The effects of camera shake are reduced
while the shutter-release button is pressed
halfway and also at the instant the shutter is
released. Because vibration is reduced in the
viewfinder, auto/manual focusing and exact
framing of the subject are easier.
OFF: The effects of camera shake are not reduced.
Notes on using vibration reduction
• After pressing the shutter-release button halfway,
wait until the image in the viewfinder stabilizes
before pressing the shutter-release button the
rest of the way down.
• Due to the characteristics of the vibration
reduction mechanism, the image in the
viewfinder may be blurred after the shutter is
released. This is not a malfunction.
• If the camera is panned in a wide arc,
compensation for camera shake in the panning
direction is not performed. For example, only the
effects of vertical camera shake is reduced with
horizontal panning.
• Do not turn the camera off or remove the lens
from the camera while vibration reduction is
operating. Failure to observe this note could
result in the lens sounding and feeling as if an
internal component is loose or broken when it is
shaken. This is not a malfunction. Turn the
camera on again to correct this.
• With cameras featuring a built-in flash, vibration
reduction does not function while the built-in
flash is charging.
• With autofocus cameras featuring an AF-ON
button, vibration reduction does not function
when the AF-ON button is pressed.
• When the camera is mounted on a tripod, set the
vibration reduction ON/OFF switch to OFF.
However, it is recommended that the switch be
set to ON when using the camera on an
unsecured tripod head or with monopod.
• If this lens is used with cameras that do not have
the vibration reduction function (P.16), set the
vibration reduction ON/OFF switch to OFF. With
the Pronea 600i/6i camera, in particular, battery
power may become quickly depleted if this switch
is left ON.

19
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
The built-in flash and vignetting
• The built-in flash cannot be used over distances
of less than 0.6 m (2.0 ft.).
• To prevent vignetting, do not use the lens hood.
• Vignetting is the darkening of the corners around
the image that occurs when the light emitted by
the flash is obstructed by the lens barrel.
Cameras Supported focal length/Shooting distance
D700 (FX format) • 28 mm/3 m (9.8 ft.) or greater
• 35 mm/1 m (3.3 ft.) or greater
D700 (DX format) • 20 mm/1.5 m (4.9 ft.) or greater
• 24 mm or longer/No restriction
D300-Series,
D200, D100
• 24 mm/2 m (6.6 ft.) or greater
• 28 mm/1 m (3.3 ft.) or greater
• 35 mm/No restriction
D90, D80, D5000,
D3000, D60, D50,
D40-Series
• 28 mm/1.5 m (4.9 ft.) or greater
• 35 mm/1 m (3.3 ft.) or greater
D70-Series • 28 mm/2 m (6.6 ft.) or greater
• 35 mm/1 m (3.3 ft.) or greater
Other cameras Vignetting occurs at any shooting
distance.
Focusing, zooming, and depth of
field
Before focusing, rotate the zoom ring to adjust the
focal length until the desired composition is
framed. If your camera has a depth-of-field
preview (stopdown) button or lever, depth of field
can be previewed through the camera viewfinder.
• This lens is equipped with the Internal Focusing
(IF) system. As the shooting distance decreases,
the focal length also decreases.
• The distance scale does not indicate the precise
distance between the subject and the camera.
Values are approximate and should be used only
as a general guide. When shooting distant
landscapes, depth of field may influence
operation and the subject may appear in focus
at a position that is closer than infinity.
• For more information, see p. 146.
Setting the aperture
Use the camera to adjust the aperture setting.

20
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Using the lens hood
Lens hoods minimize stray light and protect the lens.
Attaching the hood
• Be sure that the lens
hood mounting
index ( ) is aligned
with the lens hood
setting index ( )
(3).
• To facilitate attachment or removal of the hood,
hold it by the base (near the lens hood attachment
index (
)) rather than its outer edge.
• If the lens hood is not correctly attached, vignetting
may occur.
• To store the lens hood, attach it in the reverse
position.
Recommended focusing screens
Various interchangeable focusing screens are
available for certain Nikon SLR cameras to suit any
picture-taking situation. The ones recommended
for use with this lens are:
Screen AB C E
EC-B
EC-E
G1
G2
G3
G4
JLMU
Camera
F6 ◎◎  ◎   ◎◎
F5+DP-30 ◎◎ ○ ◎ ◎ ◎◎
F5+DA-30 ◎◎ ○
(-0.5)
◎◎ ◎◎
Ⴟ
: Excellent focusing
Ⴜ
: Acceptable focusing
Slight vignetting or moiré patterns appear in
the viewfinder, but not on the film.
— :Not available
( ) : Indicates degree of exposure compensation
needed (center-weighted metering only). For
F6 cameras, compensate by selecting “Other
screen“ in Custom Setting “b6: Screen comp.“
and setting the EV level to -2.0 to +2.0 in 0.5
EV steps. When using screens other than type
B or E, “Other screen“ must be selected even
when the required compensation value is “0“
(no compensation required). For F5 cameras,
