Nikon AF-S Zoom-Nikkor 17-35mm f/2.8D IF-ED User manual

使用説明書 (P. 2–11)
Instruction Manual (PP. 12–17)
Bedienungsanleitung (S. 18–23)
Manuel d'utilisation (P. 24–29)
Manual de instrucciones (PP. 30–35)
Manuale di istruzioni (PP. 36–41)
(P. 42–46)
(P. 47–51)
Jp
En
De
Fr
Es
It
Ck
Ch
AF-S Zoom-Nikkor
ED 17 – 35mm
f/2.8D IF

2
警告
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店または当社サービス機関に修理
を依頼してください。
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷
を負う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると人が傷害を負う可能性
が想定される内容および物的損害の発生が想定される内容を示してい
ます。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この「安全上のご注意」は、製品を安全に正しく使用していただき、あなたや他の
人々への危害や財産への損害を未然に防止するために、重要な内容を記載して
います。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管
してください。
表示について
表示と意味は次のようになっています。
注意
警告
接触禁止
すぐに修理依頼を
分解禁止
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近
くに具体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中
や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の
中や近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれて
います。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

3
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取
り出す際、やけどに十分注意してください。電池を抜いて、販
売店または当社サービス機関に修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所
で使用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光
のあたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
電池を取る
すぐに修理依頼を
水かけ禁止
禁 止
禁 止
感電注意
放置禁止
移動禁止
保管注意

4
1

5
2

6
Jp
はじめに
このたびはニッコールレンズをお買い上げいただき、ありがとうござい
ます。
このレンズは、高速で静かなAF（オートフォーカス）撮影を可能にするレン
ズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式を採用し
た高性能なズームレンズです。特に、F5、F4、F100、F90X/F90/F80
各シリーズ、F70D、ニコン 、プロネア600i、プロネアSカメラ、およ
びニコンデジタルカメラD2H、D1シリーズ、D100、D70との組み合わせ
では、AF撮影が可能なばかりでなく、AF撮影中にも瞬時にマニュアルフォ
ーカスモードに切り換えることのできる「マニュアル優先オートフォーカス」
機能が威力を発揮します。
また、被写体までの距離情報をカメラボディ側に伝達する機能を備え、3D
測光機能を持ったカメラとの組み合わせ時により的確な露出制御を実現し
ます。さらに、ニコンAF［オートフォーカス（F3AF除く）］カメラボディ
との組み合わせではフォーカスエイドによるマニュアルフォーカス撮影
（手動によるピント合わせ）が可能です。
ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、非球
面レンズや良好なボケ味を再現する円形絞りの採用により優れた光学性能、
描写性能を発揮します。
開放F値はF2.8と非常に明るく、最大0.28mまでの近接撮影が可能です。
ニコン内焦方式（IF）を採用しているため、ピント合わせ時の保持バラン
スが良いなど、操作性にも優れています。

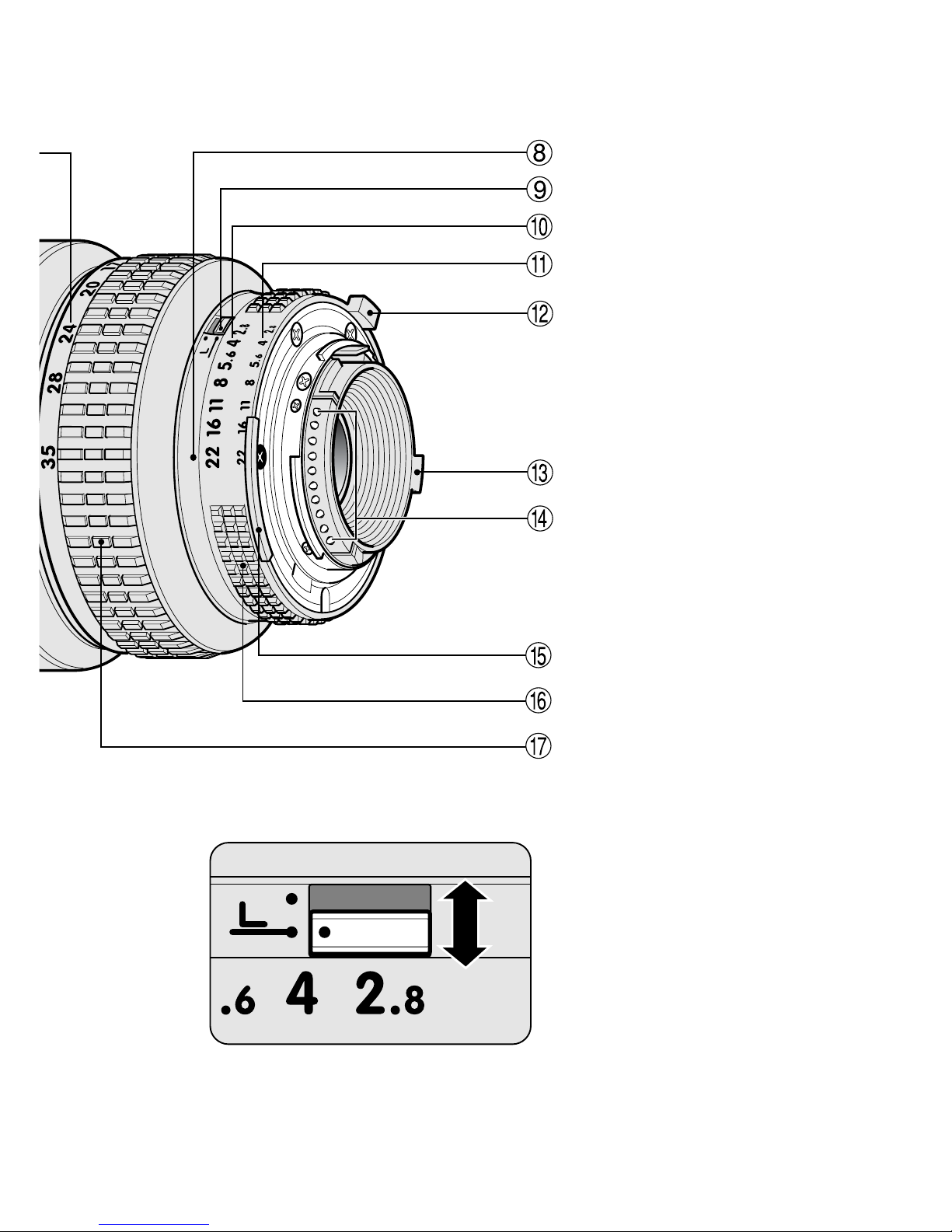

各部の名称
1
焦点距離目盛
2
焦点距離目盛基準線
3
距離目盛基準線
4
距離目盛
5
フード取り付け指標
6
距離リング
7
フォーカスモード切換えスイッチ
8
絞り指標／着脱指標
9
最小絞りロックレバー
!
絞り目盛
"
ファインダー内直読用絞り目盛
#
最小絞り信号ガイド（EE連動ガイド）
$
開放F値連動ガイド
%
CPU信号接点
&
露出計連動ガイド
(
絞りリング
)
ズーミングリング

7
Ch
Jp
En
De
Fr
Es
It
Ck
デジタルカメラとの組み合わせ
注 記
●レンズのCPU信号接点は汚さないようにご注意ください。
●AF-Iテレコンバーター（TC-14E/TC-20E）およびAF-Sテレコンバーター
（TC-14EⅡ/TC-17EⅡ/TC-20EⅡ）は、ご使用になれません（レンズ後部が
テレコンバーターに接触し、破損の恐れがあります）。
●CPU信号接点を破損しますので、オート接写リングPK-1、PK-11/11A、オ
ートリング BR-4またはK1リングはご使用になれません。その他のアクセサ
リーとカメラボディとの組み合わせ使用に際しては、必ず各製品の使用説明書
も併せてご参照ください。
●ニコンF3AF用DX-1ファインダーと組み合わせての使用はできません。
ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択で
きます。
※このレンズはF3AFカメラではご使用できません。
カメラ フォーカスモード
（カメラ）
レンズの設定モード
M/A M
F5、F4シリーズ、F100、
F90Xシリーズ、F90シリーズ、
F80シリーズ、F70D、
ニコン 、プロネア600i、
プロネアS、D2H、D1シリーズ、
D100、D70
上記以外のAF（
オートフォーカス ）
カメラ（F3AF除く）
AF（オートフォーカス）以外のカメラ マニュアルフォーカス撮影のみ
マニュアル優先
オートフォーカス撮影
マニュアルフォーカス撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
C
S
AF
M
C
S
AF
M
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
このレンズは、ニコンデジタルカメラの標準ズームとして使用できます。
このとき、対角線画角は79°― 44°となり、35mm判で焦点距離約25.5mm ―
52.5mm相当のレンズとなります。

8
Ch
Jp
En
De
Fr
Es
It
Ck
■M／A（マニュアル優先オートフォーカス）モードの使い方
フォーカスモード切換えスイッチをM／Aにセットしますと、AF（オート
フォーカス）撮影時、シャッターボタンの半押しやAF作動ボタンを保持し
たまま、距離リングを回転させるとオートフォーカスがマニュアルに切り
換わり、マニュアルフォーカス撮影が行えます。半押しやAF作動ボタンか
ら指をはなすと、マニュアルフォーカスモードは解除されます。（図1）
■オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」（52ページ）をご
覧ください。
撮影距離と倍率について
このレンズの撮影距離は、無限遠（∞）から0.28mまでとなっております。
撮影倍率は17mmで1／8.9、35mmで最大撮影倍率1／4.6になります。
ズーミングと被写界深度（図1、2参照）（57ページ）
オートフォーカス撮影を行う場合は、ズーミングリングを回転させ構図を
決めてから、ピント合わせを行ってください。M（マニュアルフォーカス）
モードではどの焦点距離でもピント合わせは行えますが、望遠側にするほ
ど像が大きく、被写界深度も浅くなるので合わせやすくなります。プレビ
ュー（絞り込み）機構を持つカメラでは、撮影前に被写界深度を確認する
ことができます。また、図1、2を用いるとおおよその被写界深度を知る
ことができます。
使用例：焦点距離28mm、被写体距離1mの場合
1の28mmの横線に2の上端を合わせ、2の1mのところを1の
中央指標に合わせます。仮にレンズの絞りがF22とすると、1の
左右の22の線が2の目盛りと交わる点の距離が、このときの被写
界深度となります。
最小絞りロックレバー
プログラムオートやシャッター優先オートによる撮影時は、絞りリングを
最小絞りに固定しておくことができます。まずレンズの絞りリングを回し、
最小絞り（最も大きい数値）を絞り指標に合わせます。次に、最小絞りロ
ックレバーを絞りリングの方向にスライドして2つのオレンジ指標を合わ
せます。これで絞りリングは最小絞りでロックされます。ロックレバーを
反対方向にスライドするとロックは解除されます。（図2）

9
Ch
Jp
En
De
Fr
Es
It
Ck
ファインダースクリーンとの組み合わせ
F5+DP-30
F5+DA-30
F4+DP-20
F4+DA-20
EC-B
EC-E
ABC EF H3
H4
S
T
G3G2G1 G4H1 K L M P R U
F3
◎
◎
─
─
─
◎
◎
─
─
◎
◎
D
─
─
─
─
─
─
─
─
H2
─
─
─
─
─
─
─
─
◎◎
◎
J
◎
◎
◎
◎
◎
─
─
◎
◎
◎
◎
◎
◎
─
─
─
─
◎
◎
◎
─
─
◎
─
─
─
─
─
─
（+0.5） （+0.5）
（+0.5）
（+0.5）
（+0.5）
（+0.5）
◎
◎
◎
◎
○
○
○
─
─
─
スクリーン
カメラ
△
◎
（+0.5）
◎
（+0.5）
（+0.5）
（+0.5） （+0.5）
（+0.5）
○
■構図の決定やピント合わせの目的には
◎ 好適です。
○ 視野の一部が多少見にくくなりますが、撮影結果には全く影響がありません。
△ スプリットの合致像は見えますが、ピント合わせは精度上適しません。
― 各カメラに存在しないファインダースクリーンを指しています。
（） 中央部重点測光時の補正値です。
空欄 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1／1倍以上の近接撮影に用
いられるため、この限りではありません。
注意：上記以外のカメラでB、E、K2、B2、E2スクリーンをご使用の場合は、それぞれB、
E、Kスクリーンの欄をご覧ください。
カメラ内蔵スピードライト使用時のご注意
ご使用のカメラと焦点距離および撮影距離の組み合わせによって、ケラレ
が発生する場合がありますので、ご注意ください。
カメラ ケラレなく撮影できる焦点距離と撮影距離
F60D、F50D、F-601、 全ての焦点距離で使用不可
プロネアS
F70D、プロネア600i 焦点距離35mmでは撮影距離３ｍ以上
F80シリーズ 焦点距離35mmでは撮影距離1.5ｍ以上
ニコン 、ニコン
 全ての焦点距離で使用不可
D100 焦点距離24mmでは撮影距離0.8ｍ以上
D70 焦点距離20/24mmでは撮影距離2.5ｍ以上
 焦点距離28mmでは撮影距離1ｍ以上
 焦点距離35mm以上で使用可能

10
Ch
Jp
En
De
Fr
Es
It
Ck
バヨネットフードHB-23取り付けの際のご注意
フードを取り付けるときは、レンズ先端のフード取り付け指標とフードの
指標（）を合わせ、カメラ側から見て左回りにクリックが入る位置（）
まで回転させ確実に取り付けます。
また、フードの着脱はフード先端を強く掴みますと、着脱が困難になりま
すので着脱の際は、フードの根本（取り付け部分）付近を持って行ってく
ださい。収納時はフードをレンズに逆向きに取り付けることができます。
レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、
柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販のレンズ
クリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き
残りのないように注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●レンズ表面の汚れや傷を防ぐために、L37Cフィルターを常用することをおす
すめします。また、レンズフードも役立ちます。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてく
ださい。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のとこ
ろを避けて風通しのよい場所に保管してください。また、直射日光のあたると
ころ、ナフタリンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご
注意ください。
●ストーブの前など、高温になるところに置かないでください。極端に温度が高
くなると、外観の一部に使用している強化プラスチックが変形することがあり
ます。

11
Ch
Jp
En
De
Fr
Es
It
Ck
付属アクセサリー
77mmスプリング式前キャップ
裏ぶたLF-1
バヨネットフードHB-23
ハードケースCL-76
別売アクセサリー
77mmねじ込み式フィルター（円偏光フィルター*を含む）
テレコンバーターTC-14AS、TC-201S
*円偏光フィルターでは焦点距離17mmでケラレを生じます。また、円偏光フィ
ルター専用フードHN-29、HN-34は、焦点距離35mmでのみ使用可能です。
仕 様
型式： ニコンFマウントCPU内蔵Dタイプ、AF-Sズームレンズ
焦点距離： 17mm ― 35mm
最大口径比： 1:2.8
レンズ構成： 10群13枚（ガラスモールド非球面ガラス2枚、複合型
非球面ガラス1枚、EDガラス2枚）
画角： 104°―62°
（IX240カメラ装着時91°―52°、ニコンデジタル
カメラD2H、D1シリーズ、D100、D70装着時
79°―44°）
焦点距離目盛： 17、20、24、28、35mm
撮影距離情報： カメラボディへの撮影距離情報出力可能
ズーミング： ズーミングリングによる回転式
ピント合わせ： ニコン内焦方式（超音波モータによるオートフォーカ
ス）、マニュアルフォーカス可能
撮影距離目盛： ∞〜0.28m、1ft（併記）
絞り目盛： 2.8、4、5.6、8、11、16、22
（ファインダー内直読用目盛併記）
絞り方式： 自動絞り（最小絞りロックレバーでロック可能）
測光方式： CPU・AI方式のカメラボディでは開放測光、従来方式
のカメラボディでは絞り込み測光
アタッチメントサイズ： 77mm（P=0.75mm）
大きさ： 約83mm（最大径）x約106mm（長さ：バヨネット基
準面からレンズ先端まで）、全長約115mm
質量（重さ）： 約745g

12
Ch
Jp
En
De
Fr
Es
It
Ck
Nomenclature
1Focal length scale
2Focal length scale index line
3Distance index line
4Distance scale
5Hood mounting index
6Focus ring
7Focus mode switch
8Aperture index/Mounting index
9Minimum aperture lock lever
!Aperture scale
"Aperture-direct-readout scale
#Minimum aperture signal post
(EE servo coupling post)
$Aperture indexing post
%CPU contacts
&Meter coupling ridge
(Aperture ring
)Zoom ring
Introduction
The AF-S Zoom-Nikkor ED 17-35mm f/2.8D IF employs a Silent Wave Motor inside
the lens to drive the focusing mechanism, thus the “S” designation. As a result,
autofocusing is smooth, silent, and almost instantaneous. In addition, this lens
features internal focusing (IF), so there is no change in the overall length of the lens
from infinity to its closest focusing distance of 0.28m (0.9 ft.), contributing to
balanced hand-held operation. Moreover, three aspherical and two ED (Extra-low
Dispersion) lens elements ensure that images that are sharp and clear from center to
edges and virtually free of color fringing, regardless of the focal length setting. Also,
by utilizing a 9-bladed diaphragm that produces a nearly circular aperture, out-of-
focus images in front of or behind the subject are rendered as pleasing blurs.
Note: This lens offers Silent Wave autofocusing with Nikon F5, F4-Series, F100, F90X/N90s*,
F90-Series/N90*, F80-Series/N80-Series*, F70-Series/N70*, F65-Series/N65-Series*,
Pronea 600i/6i*, Pronea S cameras, in addition to D2H, D1-Series, D100 and D70
Digital Cameras.
* Sold exclusively in the USA.
When Mounted on Nikon Digital Cameras
This lens can be used as a standard zoom lens for Nikon Digital Cameras.
When mounted, the lens’ picture angle becomes 79°– 44° and its 35mm
equivalent focal length is approximately 25.5 – 52.5mm.

13
Ch
Jp
En
De
Fr
Es
It
Ck
Important!
•Be careful not to soil or damage the CPU contacts.
•Do not use the AF-I Teleconverters TC-14E/TC-20E or the AF-S Teleconverters
TC-14EII/TC-17EII/TC-20EII. (The rear elements of the lens will touch the elements
in the teleconverter.)
•Do not attach the following accessories to the lens, as they might damage the lens
CPU contacts: Auto Extension Ring PK-1, PK-11/11A, Auto Ring BR-4 and K1
Ring. Other accessories may not be suitable when this lens is used with certain
camera bodies. For details, refer to instruction manual for each product.
•This lens is not compatible when used with a Nikon F3AF camera with the AF
Finder DX-1 attached.
Focusing
Set your camera’s focus mode selector according to this chart:
* Sold exclusively in the USA.
•Autofocus with manual override
Set the focus mode switch (Fig. 1) to M/A. Autofocus is provided, but you can
manually override the focus by operating the separate manual focus ring while
lightly depressing the shutter release button or the AF start (AF-ON) button on the
camera body of cameras so equipped. To cancel manual override, remove your
finger from the shutter release button or the AF start button.
•Getting good results with autofocus
Refer to “Notes on using wide or super-wide angle AF Nikkor lenses” (p. 52).
Camera’s focus mode
Cameras
Lens’ focus mode
M/A M
F5, F4-Series, F100, F90X/N90s*,
F90-Series/N90*, F80-Series/N80-Series*,
F70-Series/N70*, F65-Series/N65-Series*,
Pronea 600i/6i*, Pronea S,
D2H, D1-Series, D100, D70
Nikon AF cameras
(except for F3AF)
Autofocus with
manual priority
C
S
AF
C
S
AF
M
M
Other Nikon cameras (except for F3AF) Manual focus
Manual focus
(Focus assist
is available.)
Manual focus
(Focus assist is available.)
Manual focus
(Focus assist is available.)

14
Ch
Jp
En
De
Fr
Es
It
Ck
Reproduction Ratio and Shooting Distance
Normal focusing extends from infinity to 0.28m (approx. 0.9 ft.). A maximum
reproduction ratio of approx. 1:8.9 is obtained at the 17mm setting, while a
reproduction ratio of 1:4.6 is possible at 35mm.
Focusing, Zooming and Depth of Field
(Refer to Quick reference charts 1and 2on page 57.)
In the M/A (autofocus with manual override) mode, first turn the zoom ring until the
desired composition is framed in the viewfindr before autofocusing. In the M
(manual focus) mode, focusing is possible at any focal length, but the longer the
focal length, the larger the image and the shallower the depth of field, making
focusing easier. If your camera has a depth of field preview (stop-down) button or
lever, depth of field can be observed while looking through the camera viewfinder.
It is possible to determine depth of field by using the scale provided on page 57.
To Use the Depth-of-Field Scale:
1Cut out the scales along the lines indicated.
2Place scale 2over scale 1so the top edge of scale 2is aligned with the
focal length in use and the distance is aligned with the central indicator line
of scale 1.
3Read the scale 2numbers that correspond to the aperture in use. For example, if
the lens is prefocused at 1m with the focal length at 28mm and the aperture at
f/22, the depth of field will be approx. 0.6m to infinity.
Minimum Aperture Lock (Fig. 2)
For programmed auto or shutter-priority auto exposure shooting, use the minimum
aperture lock lever to lock the lens aperture at f/22.
1Set the lens to its minimum aperture (f/22) by aligning it with the aperture index.
2Slide the lock lever toward the aperture ring, so the two orange dots are aligned.
To release the lock, slide the lever in the opposite direction.
Recommended Focusing Screens
Various interchangeable focusing screens are available for certain Nikon SLR
cameras to suit any picture-taking situation. The ones recommended for use with this
lens are:

15
Ch
Jp
En
De
Fr
Es
It
Ck
F5+DP-30
F5+DA-30
F4+DP-20
F4+DA-20
EC-B
EC-E
ABC EF H3
H4
S
T
G3G2G1 G4H1 K L M P R U
F3
◎
◎
─
─
─
◎
◎
─
─
◎
◎
D
─
─
─
─
─
─
─
─
H2
─
─
─
─
─
─
─
─
◎◎
◎
J
◎
◎
◎
◎
◎
─
─
◎
◎
◎
◎
◎
◎
─
─
─
─
◎
◎
◎
─
─
◎
─
─
─
─
─
─
（+0.5） （+0.5）
（+0.5）
（+0.5）
（+0.5）
（+0.5）
◎
◎
◎
◎
○
○
○
─
─
─ △
◎
（+0.5）
◎
（+0.5）
（+0.5）
（+0.5） （+0.5）
（+0.5）
Screen
Camera
○
◎Excellent focusing
○Acceptable focusing
Slight vignetting or moiré patterns appear in the viewfinder, but not on the film.
△Acceptable focusing
The in-focus image in the central spot may prove to be slightly out of focus on film. Focus on the
surrounding matte area.
―Not available.
（）Indicates degree of exposure compensation needed (Center-Weighted metering only).
Blank box means not applicable. Since type M screen can be used for both macrophotography at a 1:1
magnification ratio and for photomicrography, it has different applications than other screens.
When using the B, E, K2, B2 and E2 focusing screens in cameras other than those listed above, refer to
the columns for the B, E and K screens.
Taking Flash Pictures with Cameras having Built-in Flash
Check the focal length and shooting distance before taking flash pictures to prevent
vignetting from occuring.
Cameras Usable focal length / Shooting distance
F60-Series/N60*, F50-Series/N50*, Not usable at any focal length setting
F-601/N6006*, Pronea S
F70-Series/N70*, Pronea 600i/6i* 35mm / 3m (9.8 ft.) or greater
F80-Series/N80-Series* 35mm / 1.5m (4.9 ft.) or greater
F65-Series/N65-Series*, F55-Series/ Not usable at any focal length setting
N55-Series*
D100 24mm / 0.8m (2.6 ft.) or greater
D70 20mm to 24mm / 2.5m (8.2 ft.) or greater
28mm / 1m (3.3 ft.) or greater
35mm or longer / No restriction
* Sold exclusively in the U.S.A.

16
Ch
Jp
En
De
Fr
Es
It
Ck
Attaching Bayonet Hood HB-23
Align the index ( ) on the hood with the lens hood mounting index on the lens,
and turn the hood counterclockwise (as viewed from the camera) until it click stops at
the index ( ).
To facilitate attachment or removal of the hood, hold it by its base rather than its
outer edge. To store the lens hood, you can attach it in the reverse position.
Lens Care
•Clean the lens surface with a blower brush. To remove dirt and smudges, use a
soft, clean cotton cloth or lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from center to outer edge, taking care not to
leave traces or touch other parts.
•Never use thinner or benzene to clean the lens as this might damage the lens, result
in a fire, or cause health problems.
•To protect the front lens element, an NC filter is recommended at all times. A lens
hood also helps protect the front of the lens.
•When storing the lens in the lens case, attach both front and rear caps.
•When the lens will not be used for a long time, store it in a cool, dry place to
prevent mold. Also store the lens away from direct sunlight or chemicals such as
camphor or naphthalene.
•Do not get water on the lens or drop it in water as this will cause it to rust and
malfunction.
•Reinforced plastic is used for some parts of the lens. To avoid damage, never leave
the lens in an excessively hot place.
Supplied Accessories
77mm snap-on front lens cap
Rear lens cap LF-1
Bayonet hood HB-23
Hard Case CL-76
Optional Accessories
77mm screw-in filters, including circular polarizing filter*
Teleconverter TC-14A
Teleconverter TC-201
*With a circular polarizing filter, vignetting occurs at 17mm. Lens hoods HN-29 and
HN-34 can be used only at a focal length of 35mm.

17
Ch
Jp
En
De
Fr
Es
It
Ck
Specifications
Type of lens: D-type AF-S Zoom-Nikkor lens having built-in CPU and Nikon
bayonet mount
Focal length: 17mm – 35mm
Maximum aperture: f/2.8
Lens construction: 13 elements in 10 groups (2 glass mold aspherical,
1 compound aspherical and 2 ED lens elements)
Picture angle: 104˚– 62˚ (91˚– 52˚ with IX240 system cameras, 79˚– 44˚ with
Nikon D2H, D1-Series, D100 and D70 Digital Cameras)
Focal length scale: 17, 20, 24, 28, 35mm
Distance information: Output to camera body
Zooming: Manually via separate zoom ring
Focusing: Nikon Internal Focusing (IF) system (utilizing an internal Silent
Wave Motor); autofocus with manual override or manually via
separate focus ring
Shooting distance scale: Graduated in meters and feet from 0.28m (1 ft.) to infinity (∞)
Aperture scale: f/2.8 – f/22 on both standard and aperture-direct-readout scales
Minimum aperture lock: Provided
Diaphragm: Fully automatic
Exposure measurement: Via full-aperture method with AI cameras or cameras with CPU
interface system; via stop-down method for other cameras.
Attachment size: 77mm (P = 0.75mm)
Dimensions: Approx. 83mm dia. x 106mm extension from the camera’s lens
mounting flange; overall length is approx. 115mm
Weight: Approx. 745g (26.3 oz.)

18
Ch
Jp
En
De
Fr
Es
It
Ck
Nomenklatur
1Brennweitenskala
2Brennweitenskala-Indexlinie
3Entfernungs Indexlinie
4Entfernungsskala
5Gegenlichtblende-Montageindex
6Entfernungseinstellring
7Fokussierschalter
8Blendenindex/Objektivindex
9Verriegelung für kleinste Blende
!Blendenskala
"Skala für Blendendirekteinspiegelung
#Signalstift für kleinste Blende
(Kupplungsstift für automatische
Blendensteuerung)
$Anschlag für Blendenkupplung
%CPU-Kontakte
&Steuerkurve
(Blendenring
)Zoomring
Einführung
Der Kennbuchstabe "S" in der Objektivbezeichnung AF-S Zoom-Nikkor ED
17 – 35 mm f/2,8D IF bezieht sich auf den integrierten Silent Wave-Motor zum
Antrieb der Fokussiermechanik. Daher erfolgt die automatische Scharfeinstellung
stufenlos, geräuschlos und praktisch ohne Verzug. Zusätzlich verfügt dieses Objektiv
über Innenfokussierung (IF), so daß die Gesamtlänge des Objektivs von unendlich
bis zur kleinsten Aufnahmeentfernung von 0,28 m gleichbleibt, was bei Aufnahmen
aus der freien Hand zu einer ausgezeichneten Gewichtsbalance beiträgt. Darüber
hinaus dienen drei asphärische Linsen und zwei ED-Linsen (mit extrem geringer
Dispersion) zur Erzeugung von Bildern, die von der Mitte bis zu den Rändern scharf
und unabhängig von der Brennweiteneinstellung praktisch frei von Farbsaumbildung
sind. Dank einer 9 segmentigen Blende ergibt sich eine nehezu perfekt kreisrunde
Öffnung, so daß nicht scharf eingestellte Blildteile vor und hinter dem bildwichtigen
Objekt in ästhetisch anmutende Unschärfe getaucht werden.
Hinweis: Dieses Objektiv bietet Silent Wave-Autofokus mit den Nikon-Kameras F5, Serie F4,
F100, F90X, Serie F90, Serie F80, Serie F70, Serie F65, Pronea 600i, Pronea S sowie
Nikons digitalen Spiegelreflexkameras D2H, Serie D1, D100 und D70.
In Verbindung mit einer Nikon-Digitalkamera
Dieses Objektiv läßt sich als Standard-Zoomobjektiv mit einer Nikon-Digitalkamera
verwenden. Der Bildwinkel wird dann zu 79° bis 44° und die auf Kleinbildformat
umgerechnete Brennweite wird zu 25,5 bis 52,5 mm.

19
Ch
Jp
En
De
Fr
Es
It
Ck
Achtung!
•Halten Sie die CPU-Kontakte peinlich sauber, und schützen Sie sie vor
Beschädigung!
•Die AF-I-Telekonverter TC-14E/TC-20E und AF-S-Telekonverter TC-14EII/
TC-17EII/TC-20EII können nicht verwendet werden. (Die Hinterglieder des
Objektivs berühren den Telekonverter.)
•Folgendes Zubehör darf nicht an das Objektiv angesetzt werden, da es die CPU-
Kontakte beschädigen könnte: Automatik-Zwischenring PK-1, PK-11/PK-11A,
Automatikring BR-4 und Zwischenring K1. Anderes Zubehör kann bei Verwendung
des Objektivs mit gewissen Kameramodellen ungeeignet sein. Einzelheiten
entnehmen Sie bitte der jeweiligen Bedienungsanleitung.
•Das Objektiv ist nicht zur Verwendung mit der Nikon F3AF mit angesetztem
AF-Sucher DX-1 geeignet.
Fokussieren
Wählen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle:
•Autofokus-Modus mit manueller Einstellmöglichkeit
Stellen Sie den Fokussierschalter (Abb. 1) auf M/A. Bei dieser Einstellung ist der
Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des separaten
Entfernungseinstellrings und gleichzeitiges Antippen des Auslösers oder der AF-
Starttaste (AF-ON) an Kameras, die über ein solches Bedienteil verfügen,
deaktiviert werden. Zur Aufhebung der manuellen Einstellmöglichkeit den Auslöser
oder die AF-Starttaste freigeben.
•Für beste Ergebnisse im Autofokusmodus
Siehe “Hinweise zum Gebrauch von AF Nikkor-Weitwinkel- oder
Superweitwinkelobjektiven” (S. 52).
Fokussiermodus der
Kamera
Fokussiermodus des Objektivs
Kameras
F5, Serie F4, F100, F90X,
Serie F90, Serie F80,
Serie F70, Serie F65,
Pronea 600i, Pronea S,
D2H, Serie D1, D100, D70
Nikon-AF-Kamera
(außer F3AF)
Autofokus-Modus mit
manueller
Einstellmöglichkeit
Manuelles
Fokussieren (Entfernungs-
messung verfügbar)
Manuelles Fokussieren
(Entfernungsmessung verfügbar)
Manuelles Fokussieren
(Entfernungsmessung verfügbar)
C
S
AF
C
S
AF
M
M
Andere Nikon-Kameras (außer F3AF)
Manuelles Fokussieren
M/A M

20
Ch
Jp
En
De
Fr
Es
It
Ck
Abbildungsmaßstab und Aufnahmeentfernung
Die normale Scharfeinstellung erstreckt sich von unendlich bis 0,28 m. Bei 17 mm
ist da größtes Abbildungsverhältnis 1:8,9, bei 35 mm ist es 1:4,6.
Scharfeinstellung, Zoomen und Schärfentiefe
(Siehe Übersichtstabellen 1und 2auf Seite 57.)
Im M/A-Modus (Autofokus mit manueller Beeinflussung) drehen Sie zuerst den
Zoomring, bis die gewünschte Bildkomposition im Sucher zu sehen ist, bevor Sie mit
der automatischen Scharfeinstellung beginnen. Im M-Modus (manueller Fokus) ist
die Scharfeinstellung bei jeder Brennweite möglich. Allerdings gilt, je länger die
Brennweite, desto größer das Bild und desto flacher die Schärfentiefe, so daß die
Fokussierung vereinfacht wird. Verfügt die Kamera über eine Taste oder einen Hebel
zur Schärfentiefe-Vorschau (Abblendung), so läßt sich die Schärfentiefe im
Kamerasucher verfolgen. Zur Ermittlung der Schärfentiefe benutzen Sie bitte die
Skala, die sich auf Seite 57 ausfalten läßt.
Schärfentiefenskala:
1Die Skalen entlang der angezeigten Linien ausschneiden.
2Skala 2über Skala 1legen, so daß sich die Oberkante von Skala 2mit der
verwendeten Brennweite deckt und die Entfernung an der zentralen
Markierungslinie von Skala 1ausgerichtet ist.
3Aus Skala 2können Sie die Schärfentiefe ablesen, die die eingestellte Blende
bewirkt. Wenn das Objectiv z.B. auf 28mm Brennweite und 1m Entfernung gestellt
ist, reicht die Schärfentiefe bei Blende 22 von ungefähr 0,6m bis unendlich (∞).
Verriegelung auf kleinster Blende (Abb. 2)
Für Programm- und Blendenautomatik muß der Blendenring auf kleinster Öffnung
(22) verriegelt werden.
1Drehen Sie den Blendenring, bis die Blendenzahl 22 dem Blendenindex
gegenübersteht.
2Schieben Sie den Riegel in Richtung auf den Blendenring, so daß die beiden
orangefarbenen Punkte aufeinander ausgerichtet sind.
Zur Entriegelung schieben Sie den Riegel in die entgegengesetzte Richtung.
Empfohlene Einstellscheiben
Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben
zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses
Objektiv empfohlenen werden in der Tabelle aufgeführt.
