使用説明書の内容が破損などによって判読できなくなったときは、
ニコンサービス機関にて新しい使用説明書をお求めください（有料）。
No reproduction in any form of this manual, in whole or in part (except for brief
quotation in critical articles or reviews), may be made without written authorization
from NIKON CORPORATION.
Printed in Thailand
YP9J02(E3)
7MAA65E3-02 G01
使用説明書 P. 2 Gebruikshandleiding P.72
User’s Manual P. 12 Manuale d'uso P. 82
Benutzerhandbuch S. 22 Návod k obsluze STR. 92
Manuel d'utilisation P. 32 Užívateľská príručka STR. 102
Manual del usuario P. 42 P. 112
Användarhandbok S. 52 P. 126
Pykoводство пользoвaтеля CTP. 62 P. 136
AF-S DX NIKKOR 18-200mm f/3.5-5.6G ED VR

2
Jp 安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安
全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記
載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を
示しています。
注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損
害の発生が想定される内容を示しています。
記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は
感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容（左図の場
合は分解禁止）が描かれています。
記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の
場合は電池を取り出す）が描かれています。

3
Jp
警告
分解禁止
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに
修理依頼を
落下などによって破損し、内部が露出したときは、
露出部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
電池を取る
すぐに
修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時は、速
やかにカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに充分注意してくだ
さい。電池を抜いて、販売店またはニコンサービス
機関に修理を依頼してください。
水かけ禁止
水につけたり水をかけたり、雨にぬらしたりしな
いこと
発火したり感電の原因となります。
使用禁止
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と
なります。
見ないこと
レンズまたはカメラで直接太陽や強い光を見ない
こと
失明や視力障害の原因となります。
注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外
しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけるか
太陽光のあたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあ
ります。
移動注意
三脚にカメラやレンズを取り付けたまま移動しな
いこと
転倒したりぶつけたりしてケガの原因になること
があります。
放置禁止
窓を閉め切った自動車の中や直射日光が当たる場
所など、異常に温度が高くなる場所に放置しない
こと
内部の部品に悪い影響を与え、火災の原因となる
ことがあります。

4

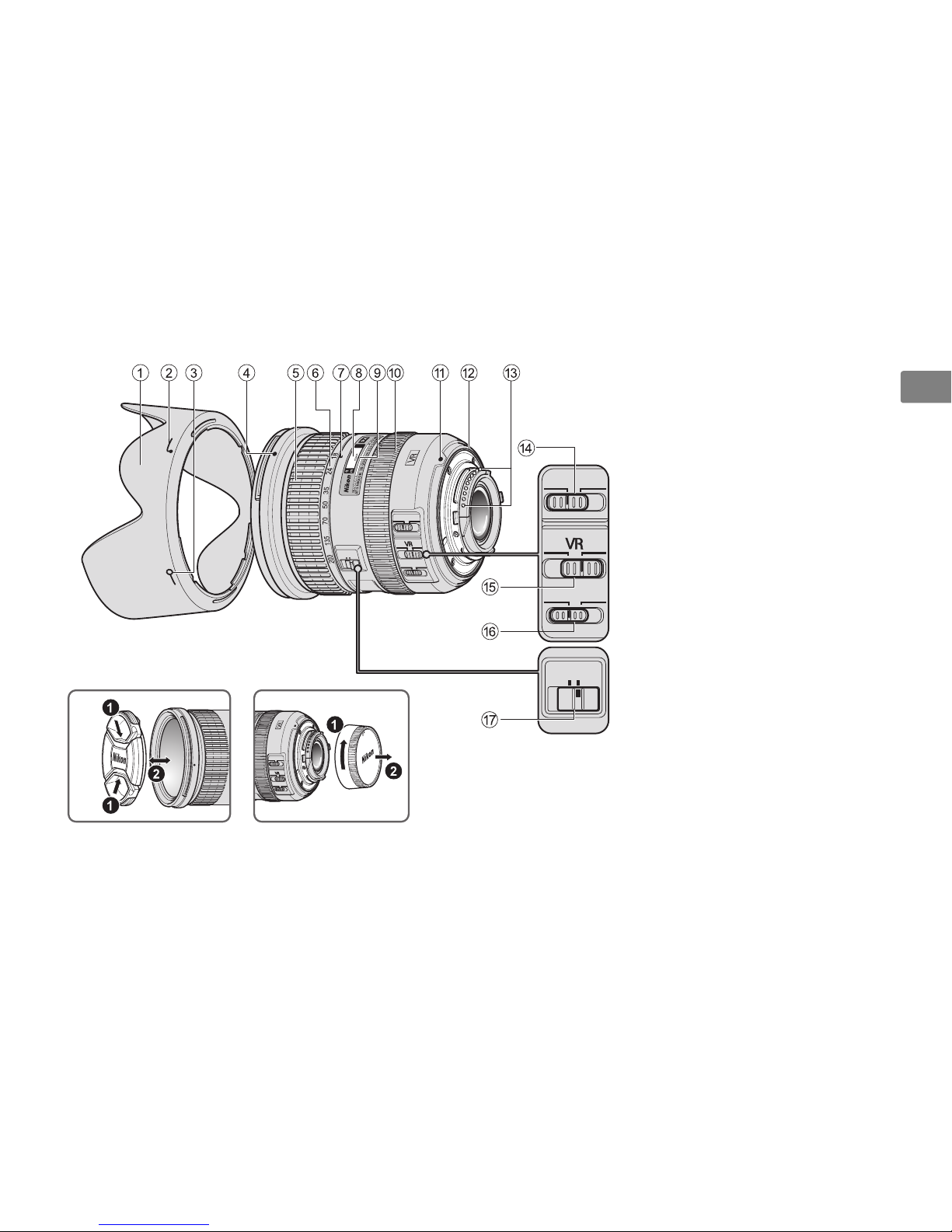

Jp ■各部の名称
M/A M
ON
OFF
NORMAL
ACTIVE
M/A M
ON
OFF
NORMAL
ACTIVE
M/A M
ON
OFF
NORMAL
ACTIVE
LOCK
18
LOCK
18
C
B
A
1フード（P. 8）
2フード取り付け指標（P. 8）
3フードセット指標（P. 8）
4フード着脱指標（P. 8）
5ズームリング（P. 5）
6焦点距離目盛（P. 5）
7焦点距離目盛指標
8距離目盛
9距離目盛基準線
0フォーカスリング（P. 6）
aレンズ着脱指標
bレンズマウントゴムリング
（P. 9）
cCPU信号接点（P. 9）
dフォーカスモード切り換え
スイッチ（P. 6）
e手ブレ補正スイッチ（P. 7）
f手ブレ補正モード切り換え
スイッチ（P. 7）
gズームロックスイッチ（P. 5）
（ ）：参照頁

5
Jp
このたびはDXニッコールレンズをお買い上げくださいまして、誠にありがとうございます。このレンズは、ニコン
DXフォーマットのニコンデジタル一眼レフカメラ（D300シリーズ、D90など）専用です。
ニコン DX フォーマットでの撮影画角は、 35mm 判換算で焦点距離の約 1.5 倍の焦点距離に相当する画角になります。
ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。
■主な特長
･手ブレ補正機能（VR II）を使用すると、使わないと
きと比べ約4段分※シャッタースピードを遅くして撮
影できるため、シャッタースピードの選択範囲が広が
り、幅広い領域で手持ち撮影が可能です。（※当社測
定条件によります。また、手ブレ補正効果は、撮影者
や撮影条件によって異なります。）
･通常の撮影条件での手ブレを補正する NORMAL モー
ドと、乗り物に乗っている等、揺れの激しい撮影条件
での手ブレを補正するACTIVEモードの切り換えが可
能です。
NORMALモード時は、手ブレか流し撮り（パンニン
グ）かを自動的に識別し、流し撮り時にも手ブレ補正
機能の威力を発揮します。
･ニコン独自の ED（特殊低分散）ガラスによる色収差
の補正とともに、非球面レンズや良好なボケ味が得ら
れる円形絞りの採用によりすぐれた光学性能、描写性
能を発揮します。
■ズーミングと被写界深度
撮影を行う場合は、ズームリング5を回転させ（焦点距
離が変化します）構図を決めてから、ピント合わせを
行ってください。プレビュー（絞り込み）機構を持つカ
メラでは、撮影前に被写界深度を確認できます。
･このレンズはIF（ニコン内焦）方式を採用しています。
IF方式は、撮影距離が短くなるにしたがって焦点距離
が短くなります。
･距離目盛は目安であり、被写体までの距離を保証する
ものではありません。また、遠景撮影でも被写界深度
などの影響により∞マークに届かない位置でピント
が合う場合があります。
･焦点距離を 18mm にして、ズームロックスイッチ g
を［LOCK］にセットすると、ズームリングがロック
されます。
カメラを持ち歩く際は、レンズ自体の重み
で繰り出さないように、ロックしてください。
■絞り値の設定
絞り値は、カメラ側で設定してください。
■開放F値の変化
このレンズはズーミングにより、開放F値が最大11/3段
変化します。ただし、露出を決める際に、F値の変化量
はカメラが自動的に補正しますので考慮する必要はあ
りません。

6
Jp ■ピント合わせの方法（図A）
ご使用のカメラや撮影目的によって、下表のようなピン
ト合わせが選択できます。
カメラのフォーカスモードについては、カメラの使用説
明書をご覧ください。
M/A（マニュアル優先オートフォーカスモード）
の使い方
1レンズのフォーカスモード切り換えスイッチ dを
［M/A］にセットします。
2AF（オートフォーカス）撮影時、カメラのシャッ
ターボタンを半押ししたまま、あるいはAF 作動
（AF-ON）ボタンを保持したまま、フォーカスリン
グ0を手で回転させると、瞬時にMF（マニュアル
フォーカス）撮影が行えます。
3カメラのシャッターボタンの半押しや AF 作動ボタ
ンを再度操作するとAF（オートフォーカス）で撮
影が可能となります。
オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」
（P. 11）をご覧ください。
■手ブレ補正機能（VR II）
手ブレ補正機能の概念図
NORMALモードで対応
ACTIVEモードで対応
カメラの
フォーカス
モード
レンズのフォーカスモード
M/A M
AF （ A/S/C ）
マニュアル優先
オートフォーカス
マニュアルフォーカス
（フォーカスエイド可）
MF マニュアルフォーカス（フォーカスエイド可）
手ブレ補正 NORMALモードまたは
ACTIVEモードで対応
流し撮りでの手ブレ補正 NORMALモードで対応
激しい揺れでの手ブレ補正 ACTIVEモードで対応
周
波
数
手ブレ
流し撮り（パンニング）
激しい揺れ
例）乗り物等
での揺れ
高
振 幅 大
低
小

7
Jp
手ブレ補正スイッチの使い方（図B）
ON： シャッターボタンを半押しすると、手ブレ
を補正します。ファインダー像のブレも補
正するため、ピント合わせが容易で、フレー
ミングしやすくなります。
OFF： 手ブレを補正しません。
手ブレ補正モード切り換えスイッチの使い方（図 C ）
手ブレ補正スイッチを［ON］にし、手ブレ補正モード
切り換えスイッチを設定します。
NORMAL： 主に、通常の手ブレを補正します。流し撮
りでも手ブレを補正します。
ACTIVE： 乗り物に乗っている等、揺れの激しい条件
でのブレから通常の手ブレまで補正しま
す。このモードでは流し撮り自動検出は行
いません。
手ブレ補正使用時のご注意
･シャッターボタンを半押し後、ファインダー像が安定
してから撮影することをおすすめします。
･手ブレ補正の原理上、シャッターレリーズ後にファイ
ンダー像がわずかに動くことがありますが、異常では
ありません。
･流し撮りする場合は、必ず NORMAL モードにしてく
ださい。NORMALモードでは、流し撮りなどでカメ
ラの向きを大きく変えた場合、流した方向の手ブレ補
正は機能しません。例えば、横方向に流し撮りする
と、縦方向の手ブレだけが補正されます。
･手ブレ補正中にカメラの電源をOFFにしたり、レンズ
を取り外したりしないでください。（その状態でレン
ズを振るとカタカタ音がすることがありますが、故障
ではありません。カメラの電源を再度ON にすれば、
音は消えます。）
･内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充電
中は、手ブレ補正は行いません。
･AF作動（AF-ON）ボタンのあるカメラで、AF作動ボ
タンを押しても、手ブレ補正は作動しません。
･三脚を使用するときは、手ブレ補正スイッチeを
［OFF］にしてください。ただし、三脚を使っても雲
台を固定しないときや、一脚を使用するときには、
スイッチを［ON］にすることをおすすめします。

8
Jp ■カメラの内蔵フラッシュ使用時のご注意
･撮影距離0.6m以上で使用してください。
･ケラレを防止するために、レンズのフードは取り外し
て使用してください。
※カメラの内蔵フラッシュのケラレとは、フラッシュの
光がレンズのフードや、焦点距離、撮影距離によって
はレンズの先端でさえぎられて影になり、写真に映り
込む現象です。
D100 の内蔵フラッシュは、20mm レンズの画角をカ
バーする照射角なので、焦点距離18mmでは周辺が暗く
なります。
■フードの使い方
画像に悪影響を及ぼす光線をカットし、レンズ面の保護
にも役立ちます。
取り付け方
･フードの先端を強くつかむと着脱が困難になります。
着脱の際は、フード取り付け指標（A）付近を持っ
て回転させてください。
･フードが正しく取り付けられないと撮影画面にケラ
レを生じますのでご注意ください。
･収納時はフードを逆向きにしてレンズに取り付けら
れます。
カメラ ケラレなく撮影できる焦点距離と撮影距離
D300シリーズ/
D200/D100
･ 焦点距離 18mm では撮影距離 1.0m 以上。
･焦点距離24mm以上は制約なし。
D90/D80
･焦点距離 24mm/35mm では撮影距離
1.0m以上。
･焦点距離50mm以上は制約なし。
D70シリーズ/
D5000/D3000/
D60/D50/D40
シリーズ
･
焦点距離 24mm では撮影距離 1.0m 以上。
･焦点距離35mm以上は制約なし。
･フード脱着指標（C）
とフードセット指標
（B）が合っている
ことを確認してくだ
さい（3）。

9
Jp
■レンズのお手入れと取り扱い上のご注意
･CPU信号接点cは汚さないようにご注意ください。
･レンズマウントゴムリング bが破損した場合は、そ
のまま使用せず販売店またはニコンサービス機関に
修理を依頼してください。
･レンズ面の清掃は、ホコリを拭う程度にしてくださ
い。指紋がついたときは、柔らかい清潔な木綿の布に
無水アルコール（エタノール）または市販のレンズク
リーナーを少量湿らせ、レンズの中心から外周へ渦巻
状に、拭きムラ、拭き残りのないように注意して拭い
てください。
･シンナーやベンジンなどの有機溶剤は絶対に使用し
ないでください。
･
レンズ表面の汚れや傷を防ぐためには、 NC フィルター
をお使いいただけます。また、レンズのフードも役立
ちます。
･レンズをケースに入れるときは、必ずレンズキャップ
と裏ぶたを取り付けてください。
･フードを持ってカメラを持ち上げたりしないでくだ
さい。
･レンズを長期間使用しないときは、カビやサビを防ぐ
ために、高温多湿のところを避けて風通しのよい場所
に保管してください。また、直射日光のあたるとこ
ろ、ナフタリンや樟脳のあるところも避けてくださ
い。
･レンズを水に濡らすと、部品がサビつくなどして故障
の原因となりますのでご注意ください。
･ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、外観の一部に使用
している強化プラスチックが変形することがありま
す。
■付属アクセサリー
･72mmスプリング式レンズキャップ LC-72
･裏ぶた LF-1
･バヨネットフード HB-35
･ソフトケース CL-1018
■別売アクセサリー
･72mmネジ込み式フィルター

10
Jp ■仕 様
※ 仕様、外観の一部を、改善のため予告なく変更するこ
とがあります。
型式： ニコンFマウントCPU内蔵Gタイプ、
AF-S DXニッコールズームレンズ（ニ
コンデジタル一眼レフカメラ［ニコ
ンDXフォーマット］専用）
焦点距離： 18 mm―200 mm
最大口径比： 1：3.5―5.6
レンズ構成： 12群16枚（非球面レンズ3枚、EDレン
ズ2枚）
画角： 76°―8°
焦点距離目盛： 18、24 、35、50、70、135、200mm
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モー
ターによるオートフォーカス、マ
ニュアルフォーカス可能
手ブレ補正 ボイスコイルモーター（VCM）によ
るレンズシフト方式
撮影距離目盛： ∞〜0.5 m（3 ft 併記）
最短撮影距離： 0.5 m（ズーム全域）
絞り羽根枚数： 7枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： 焦点距離18 mm時f/3.5―22、
200 mm時f/5.6―36
測光方式： 開放測光
アタッチメントサイズ ：72 mm（P=0.75 mm）
寸法： 約77 mm（最大径）×96.5 mm（バヨ
ネットマウント基準面からレンズ先
端まで）
質量： 約565 g

11
Jp
■広角・超広角レンズのオートフォーカス撮影について
広角・超広角レンズでは、標準クラスのレンズと比べ、下記のような撮影条件になりやすく、オートフォーカス撮影
時には注意が必要です。
以下をお読みになって、オートフォーカス撮影にお役立てください。
1. フォーカスフレームに対して主要な被写体が
小さい場合
図Dのように、フォーカスフレーム内に遠くの建物
と近くの人物が混在するような被写体になると、背
景にピントが合い、人物のピント精度が低下する場
合があります。
2. 絵柄がこまかな場合
図Eのように、被写体が小さいか、明暗差が少ない被
写体になると、オートフォーカスにとっては苦手な
被写体になります。
このような時には・・・
1、2のような被写体条件でオートフォーカスが上手く働
かない場合、主要被写体とほぼ同じ距離にある被写体で
フォーカスロックし、構図を元に戻して撮影する方法が
有効です。
また、マニュアルフォーカスに切り換えて、マニュアル
でピントを合わせて撮影する方法もあります。
その他
お手持ちのカメラの使用説明書で「オートフォーカスが
苦手な被写体について」の説明も参照してください。
D〈人物〉
E〈花畑〉

12
En
En
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could
result in injury. Repairs should be performed only by
qualified technicians. Should the camera or lens break
open as the result of a fall or other accident, take the
product to a Nikon-authorized service representative for
inspection after unplugging the product and/or removing
the battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from
the camera or lens, remove the battery immediately, taking
care to avoid burns. Continued operation could result in
injury.
After removing or disconnecting the power source, take
the product to a Nikon-authorized service representative
for inspection.
Do not use the camera or lens in the presence of
flammable gas
Operating electronic equipment in the presence of
flammable gas could result in an explosion or fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the
lens or viewfinder could cause permanent visual
impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from
putting the batteries or other small parts into their mouths.
Observe the following precautions when handling
the camera and lens
• Keep the camera and lens unit dry. Failure to do so could
result in fire or electric shock.
• Do not handle or touch the camera or lens unit with wet
hands. Failure to do so could result in electric shock.
• When shooting with back-lighting, do not point the lens
at the sun or allow sunlight to pass directly down the lens
as this may cause the camera to overheat and possibly
cause a fire.
• When the lens will not be used for an extended period of
time, attach both front and rear lens caps and store the
lens away from direct sunlight. Failure to do so could
result in a fire, as the lens may focus sunlight onto a
flammable object.

13
En
■Nomenclature
M/A M
ON
OFF
NORMAL
ACTIVE
M/A M
ON
OFF
NORMAL
ACTIVE
M/A M
ON
OFF
NORMAL
ACTIVE
LOCK
18
LOCK
18
C
B
A
1
Lens hood (P. 18)
2Lens hood attachment index
(P. 18)
3Lens hood setting index (P. 18)
4Lens hood mounting index
(P. 18)
5Zoom ring (P. 15)
6Focal length scale (P. 15)
7Focal length index
8Distance scale
9Distance index line
0Focus ring (P. 15)
aMounting index
bLens mount rubber gasket
(P. 19)
cCPU contacts (P. 19)
dFocus mode switch (P. 15)
eVibration reduction ON/OFF
switch (P. 16)
fVibration reduction mode
switch (P. 16)
gZoom lock switch
( ) : reference page

14
En
En
Thank you for purchasing the AF-S DX NIKKOR 18-200mm f/3.5-5.6G ED VR II lens. DX NIKKOR lenses are specially
designed for use with Nikon digital-SLR (Nikon DX format) cameras, such as the D300-series and D90. When
mounted on Nikon DX format cameras, the lens picture angle is equivalent to approximately 1.5×the focal length
in 35mm format. Before using this lens, please read these instructions and refer to your camera’s User’s Manual.
■Major features
• By enabling vibration reduction (VRII), slower shutter
speeds (approximately four stops*) can be used, thus
increasing the range of usable shutter speeds and
zoom positions, particularly when hand-holding the
camera. (*Based on results achieved under Nikon
measurement conditions. The effects of vibration
reduction may vary according to shooting conditions
and use.)
• It is possible to switch between NORMAL mode,
which reduces effects of camera shake under normal
shooting conditions, and ACTIVE mode, which
reduces effects of more noticeable camera shake
such as that which occurs when taking pictures from
a moving vehicle.
In NORMAL mode, the camera automatically
distinguishes camera shake from panning motion to
reduce the effects of camera shake with horizontal or
vertical panning.
•Superioropticalperformance and rendering
characteristics are maximized with the use of three
aspherical lens elements and two extra-low
dispersion (ED) glass elements, which ensure
correction of chromatic aberration. In addition, the
rounded aperture produces soft and pleasing blur
characteristics in portions of pictures that are out-of-
focus.

15
En
■ Focusing, zooming, and depth of field
Before focusing, rotate the zoom ring 5to adjust the
focal length until the desired composition is framed.
If your camera has a depth-of-field preview (stop-
down) button or lever, depth of field can be previewed
through the camera viewfinder.
• This lens is equipped with the Nikon Internal
Focusing (IF) system. As the shooting distance
decreases, the focal length also decreases.
• The distance scale does not indicate the precise
distance between the subject and the camera. Values
are approximate and should be used only as a general
guide. When shooting distant landscapes, depth of
field may influence operation so that the camera may
focus at a position that is closer than infinity.
• When the zoom lock switch gis set to LOCK
position at the focal length of 18mm, the zoom ring is
locked. When carrying the camera, lock the zoom ring
to prevent the lens from extending due to its own
weight.
■Setting the aperture
Use the camera to adjust the aperture setting.
■Variable maximum apertures
Zooming the lens from 18mm to 200mm decreases the
maximum aperture by 1 1/3stop.
However, there is no need to adjust the aperture
setting to achieve correct exposures because the
camera automatically compensates for this variable.
■Focusing (Fig. A)
Set your camera’s focus mode selector according to the
chart below:
For more information on camera focus modes, refer to
your camera’s User’s Manual.
Autofocus with manual override (M/A
mode)
1Set the lens focus mode switch dto M/A.
2Autofocus is enabled, but autofocus operation can
be overridden by rotating the separate focus ring
0while pressing the shutter-release button
halfway, or by pressing the AF-ON button on the
camera body of cameras so equipped.
3Press the shutter-release button halfway or the AF-
ON button once again to cancel manual focus and
resume autofocus.
Getting good results with autofocus
Refer to “Notes on using wide- or super wide-angle AF
NIKKOR lenses” (P. 21).
Camera focus
mode
Lens’ focus mode switch
M/A M
AF (A/S/C) Autofocus with
manual override
Manual focus (Focus
assist is available.)
MF Manual focus (Focus assist is available.)

16
En
En
■Vibration reduction mode (VRII)
Basic concept behind vibration reduction
Set the vibration reduction mode switch to
NORMAL.
Set the vibration reduction mode switch to
ACTIVE.
Setting the vibration reduction ON/OFF
switch (Fig. B)
ON: The effects of camera shake are reduced
while the shutter- release button is pressed
halfway and also at the instant the shutter is
released. Because vibration is reduced in
the viewfinder, auto/manual focusing and
exact framing of the subject are easier.
OFF : The effects of camera shake are not reduced.
Settingthe vibrationreductionmodeswitch
(Fig. C)
Set the vibration reduction ON/OFF switch to ON and
choose a vibration reduction mode with the vibration
reduction mode switch.
NORMAL: The vibration reduction mechanism
primarily reduces the effects of camera
shake. The effects of camera shake are also
reduced with horizontal and vertical
panning.
ACTIVE: The vibration reduction mechanism
reducesthe effects of camerashake, such as
that which occurs when taking pictures
from a moving vehicle, whether it be
normal or more intense camera shake. In
this mode, camera shake is not
automatically distinguished from panning
motion.
When taking pictures
Set the vibration reduction
mode switch to either
NORMAL or ACTIVE.
When taking panning
shots
Set the vibration reduction
mode switch to NORMAL.
When taking pictures
from a moving vehicle
Set the vibration reduction
mode switch to ACTIVE.
Number of
vibrations
Camera shake
Panning shots
Camera shake
when taking
picturesfroma
moving
vehicle
Strength of vibrations HighLow
High Low

17
En
Notes on using vibration reduction
• After pressing the shutter-release button halfway,
wait until the image in the viewfinder stabilizes
before pressing the shutter-release button the rest of
the way down.
• Due to the characteristics of the vibration reduction
mechanism, the image in the viewfinder may be
blurred after the shutter is released. This is not a
malfunction.
• When taking panning shots, be sure to set the
vibration reduction mode switch to NORMAL.
If the camera is panned in a wide arc, compensation
for camera shake in the panning direction is not
performed. For example, only the effects of vertical
camera shake is reduced with horizontal panning.
• Do not turn the camera off or remove the lens from
the camera while vibration reduction is operating.
Failure to observe this note could result in the lens
sounding and feeling as if an internal component is
loose or broken when it is shaken. This is not a
malfunction. Turn the camera on again to correct this.
• With cameras featuring a built-in flash, vibration
reduction does not function while the built-in flash is
charging.
• With autofocus cameras featuring an AF-ON button,
vibration reduction does not function even when the
AF-ON button is pressed.
• When the camera is mounted on a tripod, set the
vibration reduction ON/OFF switch eto OFF.
However, set the switch to ON when using a tripod
without securing the tripod head, or when using a
monopod.

18
En
En
■The built-in flash and vignetting
• The built-in flash cannot be used over distances of
less than 0.6 m (2.0 ft.).
• To prevent vignetting, do not use the lens hood.
* Vignetting is the darkening of the corners around the
image that occurs when light emitted by the flash is
obstructed by the lens hood, or by the lens barrel
depending upon the focal length or shooting
distance.
The built-in flash on the D100 has an angle of coverage
suited to focal lengths of 20mm and greater.
Vignetting occurs at a focal length of 18mm.
■Using the lens hood
The lens hood blocks light rays that have harmful
effects on pictures. It also helps to protect the glass
surface of the lens.
Attaching the hood
• To facilitate attachment or removal of the hood, hold
it by the lens hood attachment index (A) rather
than its outer edge.
• If the lens hood is not correctly attached, vignetting
may occur.
• The lens can be stored with the lens hood attached in
the reverse position.
Cameras Supported focal length/
Shooting distance
D300-series/
D200/D100
• 18mm/1 m (3.3 ft.) or greater
• 24mm or longer/No restriction
D90/D80
• 24mm and 35mm/1 m (3.3 ft.) or greater
• 50mm or longer/No restriction
D70-series/
D5000/D3000/
D60/D50/
D40-series
• 24mm/1 m (3.3 ft.) or greater
• 35mm or longer/No restriction
• Be sure that the lens
hood mounting
index (C) is aligned
with the lens hood
setting index (B)
3.

19
En
■Lens care
• Be careful not to allow the CPU contacts cto
become dirty or damaged.
• If the lens mount rubber gasket bis damaged, be
sure to visit the nearest Nikon-authorized service
representative for repair.
• Clean lens surfaces with a blower brush. To remove
dirt and smudges, use a soft, clean cotton cloth or
lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from the center to
the outer edge, taking care not to leave traces or
touch other parts of the lens.
• Never use organic solvent such as thinner or benzene
to clean the lens, as this could cause damage, result in
a fire, or cause health problems.
• NC filters are available to protect the front lens
element. The lens hood also helps to protect the front
of the lens.
• When storing the lens in its flexible lens pouch, attach
both the front and rear lens caps.
• When the lens is mounted on a camera, do not pick
up or hold the camera and lens by the lens hood.
• When the lens will not be used for an extended
period of time, store it in a cool, dry place to prevent
mold and rust. Be sure to store the lens away from
direct sunlight or chemicals such as camphor or
naphthalene.
• Do not get water on the lens or drop it in water as this
will cause it to rust and malfunction.
• Reinforced plastic is used for certain parts of the lens.
To avoid damage, never leave the lens in an
excessively hot place.
■Standard accessories
• 72mm snap-on Front Lens Cap LC-72
•RearLensCapLF-1
• Bayonet Hood HB-35
• Flexible Lens Pouch CL-1018
■Optional accessory
• 72mm screw-on filters

20
En
En
■Specifications
Specifications and designs are subject to change without
notice or obligation on the part of the manufacturer.
Type of lens: G-type AF-S DX Zoom-NIKKOR lens
with built-in CPU and Nikon
bayonet mount (specially designed
for use with Nikon digital-SLR—
Nikon DX format—cameras)
Focal length: 18mm-200mm
Maximum
aperture:
f/3.5-5.6
Lens
construction:
16 elements in 12 groups
(3 aspherical lens and 2 ED lens
elements)
Picture angle: 76º-8º
Focal length
scale:
18, 24, 35, 50, 70, 135, 200mm
Distance
information:
Output to camera
Zoom control: Manually via separate zoom ring
Focusing: Nikon Internal Focusing (IF) system,
autofocus using a Silent Wave
Motor, manually via separate focus
ring
Vibration
reduction:
Lens-shift method using voice coil
motors (VCMs)
Shooting
distance scale:
Graduated in meters and feet from
0.5 m (3 ft) to infinity ( )
Closest focusing
distance:
0.5 m (1.6 ft.) at all zoom settings
No. of diaphragm
blades:
7 pcs. (rounded)
Diaphragm: Fully automatic
Aperture range: f/3.5 to f/22 (at 18mm),
f/5.6 to f/36 (at 200mm)
Exposure
measurement:
Via full-aperture method
Attachment size: 72 mm (P = 0.75 mm)
Dimensions: Approximately 77 mm (dia.) ×96.5
mm (extension from the camera’s
lens-mounting flange)
Weight: Approximately 565 g (19.9 oz)
