Nikon AF-S Nikkor 300mm f/4D IF-ED User manual

J
E
G
F
S
IT
Ck
Ch
使用説明書 (P. 6–11)
Instruction Manual (PP. 12–17)
Bedienungsanleitung (S. 18–23)
Manuel d’utilisation (P. 24–29)
Manual de instrucciones (PP. 30–35)
Manuale di istruzioni (PP. 36–41)
(P. 42–46)
(P. 47–51)

2
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負
う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると人が傷害を負う可能性が想
定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の
人への危害や財産への損害を未然に防止するために、重要な内容を記載しています。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してくだ
さい。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店または当社サービス機関に修理を
依頼してください。
接触禁止
すぐに修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具
体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近く
に具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近
くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

3
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り
出す際、やけどに十分注意してください。電池を抜いて、販売店
または当社サービス機関に修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で
使用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光の
あたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
感電注意
放置禁止
移動禁止
保管注意

4
1
23

5
4

6
Ch
J
E
G
F
S
IT
Ck
はじめに
このたびはニッコールレンズをお買い上げいただき、ありがとうございます。
このレンズは、高速で静かなAF（オートフォーカス）撮影を可能にするレン
ズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式を採用し
た高性能単焦点レンズです。
主な特長
●F5、F4シリーズ、F100、F90X／F90各シリーズ、F80シリーズ、F70D、
、プロネア600i、プロネアSカメラ、およびデジタルカメラD1と
の組み合わせでは、AF撮影が可能なばかりでなく、AF撮影中にも瞬時に
マニュアルフォーカスモードに切り換えることのできる「マニュアル優
先オートフォーカス」機能、AF撮影時にAF作動を一定の撮影距離範囲に
制限できるフォーカス制限切換えスイッチなど、数々の機能が威力を発
揮します。
●被写体までの距離情報をカメラボディ側に伝達する機能を備え、3D測光
機能を持ったカメラとの組み合わせ時により的確な露出制御を実現する
3D-マルチパターン測光・3D-マルチBL調光を可能とします。さらに、ニ
コンAF［オートフォーカス（F3AF除く）］カメラボディとの組み合わせで
はフォーカスエイドによるマニュアルフォーカス撮影（手動によるピント
合わせ）が可能です。
●ニコン内焦方式を採用しているため、ピント合わせ時の保持バランスが良
いなど、操作性にも優れています。
各部の名称

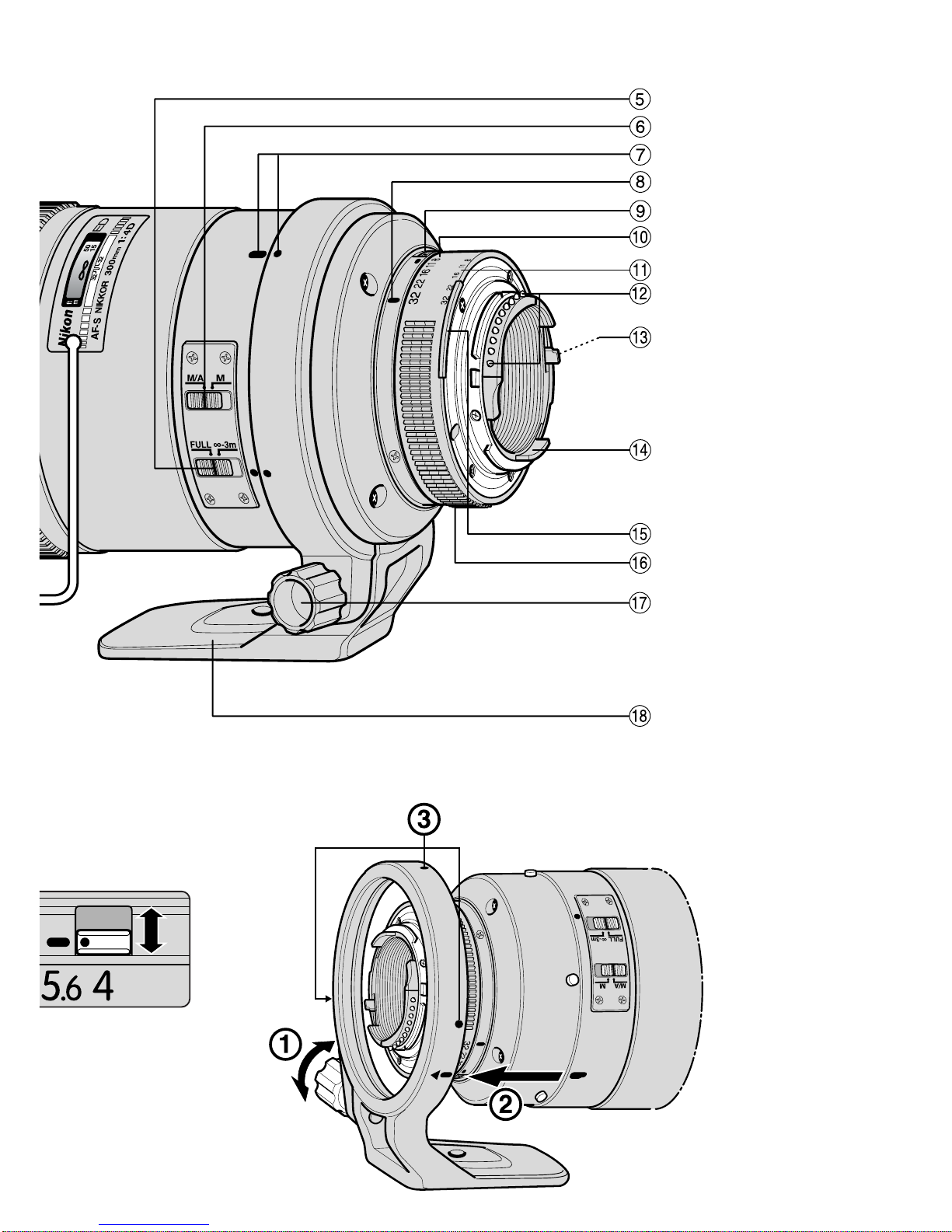

1距離リング
2フード
3距離目盛
4距離目盛基準線
5フォーカス制限切換えスイッチ
6フォーカスモード切換えスイッチ
7三脚座取り付け指標
8絞り指標／着脱指標
9最小絞りロックレバー
!絞り目盛
"ファインダー内直読用絞り目盛
#CPU信号接点
$最小絞り信号ガイド（EE連動ガイド）
%開放F値連動ガイド
&露出計連動ガイド
(絞りリング
)三脚座止めネジ
~着脱式三脚座
ニコン

7
J
注記
●レンズのCPU信号接点は汚さないようにご注意ください。
●CPU信号接点を破損しますので、オート接写リングPK-1、PK-11/11A、オ
ートリング BR-4またはK1リングはご使用になれません。その他のアクセサ
リーとカメラボディとの組み合わせ使用に際しては、必ず各製品の使用説明書
も併せてご参照ください。
●ニコンF3AF用DX-1ファインダーと組み合わせての使用はできません。
ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。
■M／A（マニュアル優先オートフォーカス）モードの使い方
フォーカスモード切換えスイッチをM／Aにセットしますと、AF（オートフ
ォーカス）撮影時、シャッターボタンの半押しやAF作動ボタンを保持した
まま、距離リングを手で回転させるとオートフォーカスがマニュアルに切
り換わり、マニュアルフォーカス撮影が行えます。半押しやAF作動ボタン
から指をはなすと、マニュアルフォーカスモードは解除されます。（図1）
■フォーカス制限切換えスイッチの使い方
（M／Aモード使用可能なカメラのみ）
AF（オートフォーカス）撮影時、撮影距離が常に3m以上に限られている場
合、この切換えスイッチを∞-3mにセットすると、ピント合わせの時間
を短縮することができます。3m以内に被写体がある場合はFULLにセッ
トします。(図2)
フォーカスモ ード
（カメラ）
レンズの設定モード
カメラ
F5、F4シリーズ、F100、
F90X/F90各シリーズ、
F80シリーズ、F70D、
、プロネア600i、
プロネアS、
D1
上記以外の
AF（オートフォーカス）
カメラ（F3AF除く）
マニュアル優先
オートフォーカス撮影
マニュアルフォーカス撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
C
S
AF
C
S
AF
M
M
AF（
オートフォーカス ）以外のカメラ マニュアルフォーカス撮影のみ
M/A M
※このレンズはF3AFカメラではご使用できません。
ニコン

8
被写界深度
プレビュー（絞り込み）機構を持つカメラでは、撮影前に被写界深度を確認
することができます。
最小絞りロックレバー
プログラムオートやシャッター優先オートによる撮影時は、絞りリングを
最小絞りに固定しておくことができます。まずレンズの絞りリングを回し、
最小絞り（最も大きい数値）を絞り指標に合わせます。次に、最小絞りロッ
クレバーを絞りリングの方向にスライドし2つのオレンジ指標を合わせま
す。これで絞りリングは最小絞りでロックされます。ロックレバーを反対
方向にスライドするとロックは解除されます。（図3）
ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎ 好適です。
○ 視野の一部が多少見にくくなりますが、撮影結果に全く影響がありません。
― 各カメラに存在しないファインダースクリーンを指しています。
（） 中央部重点測光時の補正値です。
空欄 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1／1倍以上の近接撮影に用
いられるため、この限りではありません。
注意： 上記以外のカメラでB、B2、E、E2、K2スクリーンをご使用の場合は、それぞれB、
E、Kスクリーンの欄をご覧ください。
スクリーン
カメラ
F5+DP-30
◎
◎ ―
◎
―
―
―
―
―
―
― ◎ ―
― ◎ ―
― ―
― ―
― ― ◎
（+0.5）
― ◎
（+0.5）
―
― ― ◎ ― ◎ ―
G4G3
G1
G2
H3
H4
H1
H2
BCDE
EC-B
EC-E FJKLMP
R
S
T
U
F4+DP-20
F4+DA-20
F3
F5+DA-30
A
◎
◎
○
（+0.5）
○
（-1.0）
○
（-1.0）
○
（-1.0）
○
○
（+0.5）
○
○
○
（-1.5）
○
○
○
○
（+0.5）
○
（-1.0）
○
◎
◎
◎
◎
◎
―
―
―
―
◎
◎
◎
◎
◎
―
―
―
◎
◎
（+0.5）
◎
◎
◎
◎ ◎ ◎
◎ ◎
（+0.5）
◎
◎
◎
◎
○ ○
J

9
J
カメラ内蔵スピードライト使用時のご注意
ニコンの全てのスピードライト内蔵カメラは、画面のケラレなくお使いい
ただけます。
三脚座（図4）
カメラではなくレンズの三脚座に三脚を取り付けます。
1三脚座止めネジを少し緩めます1。
2レンズの三脚座取り付け指標を三脚座の に合わせ、レンズを差し込
みます2。
3レンズを回転し、レンズの三脚座取り付け指標を三脚座の任意の位置指標
3（90°ごとに3ヵ所あります）に合わせ、三脚座止めネジを締めてロック
します。（
ロックしない場合、不用意にレンズが外れることがありますので、
ご注意ください
。）
使用される三脚によっては、カメラのグリップを握った状態でカメラを回転
させるとき、手が三脚にあたることがありますのでご注意ください。
フード
フードを引き出す際は、回しながら引き出すとクリックが滑らかに外れます。
またフードは、引き出したときにレンズ正面から見て反時計方向に止まるま
で回転させますと固定できます。なお、フードの取り外しはできません。フ
ードを使用しないときは、クリックがある位置まで戻して収納してください。
なお、フードの部分を持って、レンズを持ち上げないでください。クリック
が外れてレンズ部が自重で下がり、他のものにぶつかると、損傷する恐れが
あります。

10
レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたと
きは、柔らかい清潔な木綿の布に無水アルコール（エタノール）を少量湿
らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないよ
うに注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●レンズ表面の汚れや傷を防ぐために、L37Cフィルターを常用することを
おすすめします。また、レンズフードも役立ちます。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付け
てください。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿
のところを避けて風通しのよい場所に保管してください。また、直射日
光のあたるところ、ナフタリンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となります
のでご注意ください。
●ストーブの前など、高温になるところに置かないでください。極端に温
度が高くなると、外観の一部に使用している強化プラスチックが変形す
ることがあります。
●レンズ後部（カメラへの取付側）から内部へのブロワーでの吹きつけは、
絶対に行わないでください。このレンズの絞り羽根は、カメラ側に露出
しているため、ブロワーの強い空気が直接当たると、レンズ内の絞り羽
根が破損するおそれがあります。また、異物等が入った場合にも、絞り
羽根やレンズを損傷することがありますので、カメラから取り外したら、
付属の裏ぶたLF-1を装着してください。
J

11
J
付属アクセサリー
77mmスプリング式前キャップ 裏ぶた LF-1
セミソフトケース CL-M2
別売アクセサリー
77mmねじ込み式フィルター（円偏光フィルターを含む）
テレコンバーター TC-14BS、TC-301S、TC-14E、TC-20E
（TC-20Eはオートフォーカス撮影不可です。）
仕様
型式： ニコンFマウントCPU内蔵Dタイプ、AFレンズ
焦点距離： 300mm
最大口径比： 1:4
レンズ構成： 6群10枚（EDガラス2枚）
画角： 8°10′（IX240カメラ装着時6°40′、ニコンデジ
タルカメラD1装着時5°20′）
撮影距離情報： カメラボディへの撮影距離情報出力可能
ピント合わせ： ニコン内焦方式（超音波モータによるオートフォーカ
ス）、マニュアルフォーカス可能
撮影距離目盛： ∞〜1.45m、5ft（併記）
絞り目盛： 4、5.6、8、11、16、22、32、
最小絞りでロック可能
（ファインダー内直読用目盛併記）
絞り方式： 自動絞り
測光方式： CPU・AI方式のカメラボディでは開放測光、従来方式
のカメラボディでは絞り込み測光
フォーカス制限
切換えスイッチ： Full（∞〜1.45m）と∞〜3mの2段切換え
三脚座： 360°回転三脚座（着脱可能）、90°三脚座取り付け
指標付き
アタッチメントサイズ ：77mm（P=0.75mm）
大きさ： 約90mm（最大径）× 約222.5mm（長さ：バヨネッ
ト基準面からレンズ先端まで）、全長約230.5mm
質量（重さ）： 約1440g（三脚座取り付け時）
約1300g（三脚座なし）

12
Ch
J
E
G
F
S
IT
Ck
Introduction
Thank you for purchasing the AF-S Nikkor ED 300mm f/4D IF. This is a high-grade,
internal focusing (IF) lens employing a Silent Wave Motor to drive the focusing
mechanism, thus the “S” designation. As a result, autofocusing is smooth, silent, and
almost instantaneous.
Major features
•Autofocusing possible with Nikon F5, F4-Series, F100, F90X/N90s*, F90-
Series/N90*, F80-Series/N80-Series*, F70-Series/N70*, F65-Series/N65-Series*,
Pronea 600i/6i* and Pronea S cameras, and Nikon Digital Camera D1. Also
provided: autofocusing with manual override and autofocus range limiting via a
focus limit switch.
•Manual focusing using focus assist as well as autofocusing possible with all Nikon
AF camera bodies, except the F3AF.
•For more accurate exposure control, subject distance information is transmitted
from the lens to the camera body, providing 3D Matrix Metering and 3D Multi-
Sensor Balanced Fill-Flash with appropriate Nikon cameras and Speedlights.
*Sold exclusivley in the USA.
Nomenclature
1Focus ring
2Lens hood
3Distance scale
4Distance index line
5Focus limit switch
6Focus mode switch
7Tripod collar alignment index
8Aperture index/Mounting index
9Minimum aperture lock lever
!Aperture scale
"Aperture-direct-readout scale
#CPU contacts
$Minimum aperture signal post
(EE servo coupling post)
%Aperture indexing post
&Meter coupling ridge
(Aperture ring
)Tripod collar lock screw
~Detachable tripod collar

13
Ch
J
E
G
F
S
IT
Ck
Important!
•Be careful not to soil or damage the CPU contacts.
•Do not attach the following accessories to the lens, as they might damage the
lens CPU contacts: Auto Extension Ring PK-1, PK-11/11A, Auto Ring BR-4, and
K1 Ring.
Other accessories may not be suitable when this lens is used with certain camera
bodies. For details, refer to instruction manual for each product.
•This lens is not compatible when used with a Nikon F3AF camera with the AF
Finder DX-1 attached.
Focusing
Set your camera’s focus mode selector according to this chart:
•Autofocus with manual override
Set the focus mode switch (Fig. 1) to M/A. Autofocus is provided, but you can
manually override the focus by operating the separate manual focus ring while
lightly depressing the shutter release button or the AF start (AF-ON) button on the
camera body of cameras so equipped. To cancel manual override, remove your
finger from the shutter release button or the AF start button.
•To limit the range of autofocus (for M/A mode usable cameras only)
Move the focus limit switch (Fig. 2) from FULL to ∞-3m to reduce autofocus time.
This is useful when shooting subjects farther away than 3m (9.8 ft.). Set the switch
to FULL when your subjects are closer than 3m.
Camera’s focus mode Lens’ focus mode
Cameras
F5, F4-Series, F100
F90X/N90s*, F90-Series/N90*
F80-Series/N80-Series*
F70-Series/N70*
F65-Series/N65-Series*
Pronea 600i/6i*, Pronea S
and D1
Nikon AF cameras
(except for F3AF)
Autofocus with manual
priority
Manual focus
(Focus assist is available.)
Manual focus
(Focus assist is available.)
Manual focus
(Focus assist is available.)
C
S
AF
C
S
AF
M
M
Other Nikon cameras (except for F3AF) Manual focus
M/A M
* Sold exclusively in the USA.

14
Ch
J
E
G
F
S
IT
Ck
Depth of Field
If your camera has a depth of field preview (stop-down) button or lever, depth of field
can be observed while looking through the camera viewfinder.
Minimum Aperture Lock (Fig. 3)
For programmed auto or shutter-priority auto exposure shooting, use the minimum
aperture lock lever to lock the lens aperture at f/32.
1Set the lens to its minimum aperture (f/32) by aligning it with the aperture index.
2Slide the lock lever toward the aperture ring, so the two orange dots are aligned.
To release the lock, slide the lever in the opposite direction.
Recommended Focusing Screens
Various interchangeable focusing screens are available for certain Nikon SLR
cameras to suit any picture-taking situation. The ones recommended for use with this
lens are:
◎Excellent focusing
○Acceptable focusing
Slight vignetting or moiré patterns appear in the viewfinder, but not on the film.
―Not available.
( ) Indicates degree of exposure compensation needed (Center-Weighted metering only).
Blank box means not applicable. Since type M screen can be used for both macrophotography at a 1:1
magnification ratio and for photomicrography, it has different applications than other screens.
When using the B, B2, E, E2 and K2 focusing screens in cameras other than those listed above, refer to
the columns for the B, E and K screens.
Screen
Camera
F5+DP-30
◎
◎ ―
◎
―
―
―
―
―
―
― ◎ ―
― ◎ ―
― ―
― ―
― ― ◎
（+0.5）
― ◎
（+0.5）
―
― ― ◎ ― ◎ ―
G4G3
G1
G2
H3
H4
H1
H2
BCDE
EC-B
EC-E FJKLMP
R
S
T
U
F4+DP-20
F4+DA-20
F3
F5+DA-30
A
◎
◎
○
（+0.5）
○
（-1.0）
○
（-1.0）
○
（-1.0）
○
○
（+0.5）
○
○
○
（-1.5）
○
○
○
○
（+0.5）
○
（-1.0）
○
◎
◎
◎
◎
◎
―
―
―
―
◎
◎
◎
◎
◎
―
―
―
◎
◎
（+0.5）
◎
◎
◎
◎ ◎ ◎
◎ ◎
（+0.5）
◎
◎
◎
◎
○ ○

15
Ch
J
E
G
F
S
IT
Ck
Taking Flash Pictures with Cameras having Built-in flash
All Nikon cameras having built-in flash are usable and no vignetting occurs.
Using a Tripod (Fig. 4)
This lens is equipped with a detachable rotating tripod collar. When using a tripod,
attach it to the lens’ tripod collar instead of the camera. To attach the tripod collar to
the lens, follow these steps:
1Loosen the tripod collar lock screw 1slightly.
2Insert the lens by aligning the tripod collar alignment index on the lens with the
mark on the tripod collar. 2
3Turn the lens to an appropriate position index 3(three indexes are provided
every 90°) on the tripod collar by aligning the tripod collar alignment index on the
lens, then tighten the screw. (If the screw is not tight, the lens may
accidentally come off the tripod collar.)
When holding your camera by its handgrip and rotating the camera in its
tripod collar, your hand may bump into the tripod, depending on the tripod
in use.
Lens Hood
Pull out the lens hood by rotating it slowly until the click-stop position is released
and the hood moves smoothly. Then, turn it counterclockwise (as viewed from the
front) to secure it in the extended position. Because the lens hood is not detachable,
slide it back to its click-stop position when not in use. Never lift the lens by its
hood. This may cause the lens to drop, due to its own weight, and become
damaged, if it hits something hard.

16
Ch
J
E
G
F
S
IT
Ck
Lens Care
•Clean the lens surface with a blower brush. To remove dirt and smudges, use a
soft, clean cotton cloth or lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from center to outer edge, taking care not to
leave traces or touch other parts.
•Never use thinner or benzene to clean the lens as this might damage the lens, result
in a fire, or cause health problems.
•To protect the front lens element, an NC filter is recommended at all times. A lens
hood also helps protect the front of the lens.
•When storing the lens in the lens case, attach both front and rear caps.
•When the lens will not be used for a long time, store it in a cool, dry place to
prevent mold. Also store the lens away from direct sunlight or chemicals such as
camphor or naphthalene.
•Do not get water on the lens or drop it in water as this will cause it to rust and
malfunction.
•Reinforced plastic is used for some parts of the lens. To avoid damage, never leave
the lens in an excessively hot place.
•Never use an air blower to clean the inside rear portion of the lens.
Because the diaphragm blades are exposed, they may be damaged by a strong
burst of air. Also be sure to attach the rear lens cap LF-1 when the lens
is not in use to protect the lens and diaphragm blades from foreign matter and
fingerprints.
Supplied Accessories
77mm snap-on front lens cap
Rear lens cap LF-1
Semi-soft case CL-M2
Optional Accessories
77mm screw-in filters, including circular polarizing filter
Teleconverters TC-14B, TC-301, TC-14E, TC-20E (Do not use the TC-20E for
autofocus operation.)

17
Ch
J
E
G
F
S
IT
Ck
Specifications
Type of lens: D-type AF Nikkor lens having built-in CPU and Nikon
bayonet mount
Focal length: 300mm
Maximum aperture: f/4
Lens construction: 10 elements in 6 groups (2 ED elements)
Picture angle: 8°10´ (6°40´ with IX240 system cameras, 5°20´ with
Nikon Digital Camera D1)
Distance information: Output to camera body
Focusing: Nikon Internal Focusing (IF) system (utilizing an internal
Silent Wave Motor); manually via separate focus ring
Shooting distance scale: Graduated in meters and feet from 1.45m (5 ft.) to
infinity (∞)
Aperture scale: f/4– f/32 on both standard and aperture-direct-readout
scales
Minimum aperture lock: Provided
Diaphragm: Fully automatic
Exposure measurement: Via full-aperture method with AI cameras or cameras
with CPU interface system; via stop-down method for
other cameras
Focus limit switch: Provided; two ranges available: FULL (infinity to 1.45m
[4.8 ft.]) or ∞– 3m (9.8 ft.)
Tripod mounting: Detachable tripod mounting collar; rotatable through
360°, indices every 90°
Attachment size: 77mm (P = 0.75mm)
Dimensions: Approx. 90mm dia. x 222.5mm extension from the
camera’s lens mounting flange; overall length is approx.
230.5mm
Weight: Approx. 1440g (50.8 oz.) with tripod collar;
approx. 1300g (45.9 oz.) for lens only

18
Ch
J
E
G
F
S
IT
Ck
Einführung
Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S Nikkor ED
300 mm f/4D IF entgegenbringen. Dieses hochwertige Objektiv mit
Innenfokussierung (IF) und Silent Wave Motor (S) bietet einen besonders schnellen
und nahezu geräuschlosen Autofukusbetrieb.
Die wichtigsten Merkmale
•Autofokusbetrieb mit den Nikon Kameras F5, Serie F4, F100, F90X, Serie F90,
Serie F80, Serie F70, Serie F65, Pronea 600i, Pronea S und Nikon Digitalkamera
D1. Ebenfalls möglich: Autofokusbetrieb mit manueller Beeinflussung sowie
Autofukusbereich-Begrenzung über Schalterbetätigung.
•Manuelle Scharfeinstellung mit Einstellhilfe sowie Autofokusbetrieb mit allen
Autofokuskameras von Nikon, außer der F3AF.
•Für noch genauere Belichtungsregelung wird die Aufnahmedistanz vom Objektiv
zur Kamera übermittelt und es stehen 3D-Matrix-Messung sowie 3D-Multi-Sensor-
Aufhellblitzbetrieb (mit geeigneten Nikon Kameras und Speedlights) zur Verfügung.
Nomenklatur
1Entfernungseinstellring
2Gegenlichtblende
3Entfernungsskala
4Entfernungs Indexlinie
5Fokussier-Begrenzungsschalter
6Fokussierschalter
7Positionierindizes des
Stativanschlusses
8Blendenindex/Objektivindex
9Verriegelung für kleinste Blende
!Blendenskala
"Skala für Blendendirekteinspiegelung
#CPU-Kontakte
$Signalstift für kleinste Blende
(Kupplungsstift für automatische
Blendensteuerung)
%Anschlag für Blendenkupplung
&Steuerkurve
(Blendenring
)Feststellschraube des
Stativanschlusses
~Abnehmbarer Stativanschluß

19
Ch
J
E
G
F
S
IT
Ck
Achtung!
•Halten Sie die CPU-Kontakte peinlich sauber, und schützen Sie sie vor
Beschädigung!
•Folgendes Zubehör darf nicht an das Objektiv angesetzt werden, da es die CPU-
Kontakte beschädigen könnte: Automatik-Zwischenring PK-1, PK-11/PK-11A,
Automatikring BR-4 und Zwischenring K1. Anderes Zubehör kann bei Verwendung
des Objektivs mit gewissen Kameramodellen ungeeignet sein. Einzelheiten
entnehmen Sie bitte der jeweiligen Bedienungsanleitung.
•Das Objektiv ist nicht zur Verwendung mit der Nikon F3AF mit angesetztem
AF-Sucher DX-1 geeignet.
Fokussieren
Wählen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle:
•Autofokus-Modus mit manueller Einstellmöglichkeit
Stellen Sie den Fokussierschalter (Abb. 1) auf M/A. Bei dieser Einstellung ist der
Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des separaten
Entfernungseinstellrings und gleichzeitiges Antippen des Auslösers oder der AF-
Starttaste (AF-ON) an Kameras, die über ein solches Bedienteil verfügen, deaktiviert
werden. Zur Aufhebung der manuellen Einstellmöglichkeit den Auslöser oder die
AF-Starttaste freigeben.
•Begrenzung des Autofokusbereichs (nur bei Kameras mit M/A-Modus)
Zur Reduzierung der Autofokuszeit ist der Fokussier-Begrenzungsschalter (Abb. 2)
von Wählbereich FULL auf ∞-3 m zu stellen. Dies ist nützlich zur Aufnahme von
Objekten in schneller Bewegung, die weiter als 3 m entfernt sind. Bei Objekten mit
Aufnahmeentfernungen unter 3 m stellen Sie den Schalter auf FULL.
Fokussiermodus der
Kamera
Fokussiermodus des Objektivs
Kameras
F5, Serie F4, F100,
F90X, Serie F90,
Serie F80, Serie F70,
Serie F65, Pronea 600i,
Pronea S und D1
Nikon-AF-Kamera
(außer F3AF)
Autofokus-Modus mit
manueller
Einstellmöglichkeit
Manuelles
Fokussieren (Entfernungs-
messung verfügbar)
Manuelles Fokussieren
(Entfernungsmessung verfügbar)
Manuelles Fokussieren
(Entfernungsmessung verfügbar)
C
S
AF
C
S
AF
M
M
Andere Nikon-Kameras (außer F3AF) Manuelles Fokussieren
M/A M

20
Ch
J
E
G
F
S
IT
Ck
Schärfentiefe
Verfügt die Kamera über eine Taste oder einen Hebel zur Schärfentiefe-Vorschau
(Abblendung), so läßt sich die Schärfentiefe im Kamerasucher verfolgen.
Verriegelung auf kleinster Blende (Abb. 3)
Für Programm- und Blendenautomatik muß der Blendenring auf kleinster Öffnung
(32) verriegelt werden.
1Drehen Sie den Blendenring, bis die Blendenzahl 32 dem Blendenindex
gegenübersteht.
2Schieben Sie den Riegel in Richtung auf den Blendenring, so daß die beiden
orangefarbenen Punkte aufeinander ausgerichtet sind.
Zur Entriegelung schieben Sie den Riegel in die entgegengesetzte Richtung.
Empfohlene Einstellscheiben
Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben
zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die zur Verwendung
mit diesem Objektiv empfohlenen sind nachstehend aufgelistet:
◎Hervorragende Scharfeinstellung
○Akzeptable Scharfeinstellung
Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.
―Nicht möglich
( ) Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (nur bei mittenbetonter Messung).
Ein Leerfeld bedeutert: unbrauchbar. Da die Einstellscheibe M sowohl für Maktrofotografie bis zum
Abbildungsmaßstab 1:1 als auch Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr
Anwendungsbereich von dem anderer Einstellscheiben.
Bei Verwendung der Scheiben B, B2, E, E2 bzw. K2 in anderen als den obengenannten Kameras gelten
die Spalten für die Scheiben B, E und K.
Einstellscheibe
Kamera
F5+DP-30
◎
◎ ―
◎
―
―
―
―
―
―
― ◎ ―
― ◎ ―
― ―
― ―
― ― ◎
（+0.5）
― ◎
（+0.5）
―
― ― ◎ ― ◎ ―
G4G3
G1
G2
H3
H4
H1
H2
BCDE
EC-B
EC-E FJKLMP
R
S
T
U
F4+DP-20
F4+DA-20
F3
F5+DA-30
A
◎
◎
○
（+0.5）
○
（-1.0）
○
（-1.0）
○
（-1.0）
○
○
（+0.5）
○
○
○
（-1.5）
○
○
○
○
（+0.5）
○
（-1.0）
○
◎
◎
◎
◎
◎
―
―
―
―
◎
◎
◎
◎
◎
―
―
―
◎
◎
（+0.5）
◎
◎
◎
◎ ◎ ◎
◎ ◎
（+0.5）
◎
◎
◎
◎
○ ○
