Nikro PDC4000 User manual

AIR DUCT CLEANING
SYSTEM
MODEL #PDC4000

INSTRUCTION MANUAL
RISK OF FIRE, ELECTRIC SHOCK, OR PERSONAL INJURY
• Unit must be electrically grounded.
• Do not operate in standing water.
• If electrical components become wet, allow them to dry completely before
using.
• Unplug unit before performing any maintenance, filter changes or
cleaning.
• Inspect cord and plug for damage before use.
• Do not touch cord with wet hands or while standing on wet surface.
• Do not operate in flammable or explosive areas.
• Do not clean unit while plugged in.
• This unit has been designed for indoor use only.
• Do not use to exhaust hazardous or explosive materials or vapors
IMPORTANT SAFETY INSTRUCTIONS
a. “Do not operate any unit with a damaged cord or plug. Discard unit or return it to an authorized
service facility for examination and/or repair.”
IMPORTANT
SAFETY
INSTRUCTIONS
READ ALL INSTRUCTIONS BEFORE USING THIS MACHINE.
“READ AND SAVE THESE INSTRUCTIONS”
RISK OF ELECTRIC SHOCK CAN CAUSE
INJURY OR DEATH.
UNPLUG UNIT BEFORE SERVICING.
TO REDUCE THE RISK OF ELECTRIC SHOCK:

b. “Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings.
c. Arrange cord away from traffic area and where it will not be tripped over.”

All NIKRO Industries Inc. products that have rated efficiencies of 99.97% @ 0.3 microns and/or
99.99% @ 0.3 microns, have H.E.P.A. filters that have been individually tested to meet these
minimum efficiencies.
Although all the filters have been pre-tested, the possibility of leaks or filter failure due to handling,
transportation, punctures, loaded filters, moisture, wear and tear, etc., does exist.
Therefore, when using this equipment in highly sensitive areas or where any release of
particles above and beyond the minimum efficiencies would be detrimental and harmful to
humans, plants or property; it is strongly recommended that the units be individually tested
prior to their use.
This is to assure that they are maintaining the efficiency levels, which they were designed to
filter out.
FAILURE TO DO SO COULD RESULT IN SERIOUS HARM TO HUMAN LIFE, PLANT LIFE
AND/OR PROPERTY.
BACKDRAFTING AND CARBON MONOXIDE FUMES
To prevent the backdrafting of deadly carbon monoxide, when using your PDC4000 to create a
negative pressure in a containment area, turn off all open combustion devices such as but not
limited to fireplaces, hot water heaters, furnaces, boilers etc.
1115 N. Ellsworth Ave., Villa Park, IL 60181
Telephone: [phone] FAX: [phone] Toll Free: 800-875-6457

PRODUCT INSPECTION
1. Thoroughly inspect your machine for any shipping damage.
2. Your machine has already been thoroughly tested at the Nikro Industries
manufacturing plant prior to shipping.
3. Please do not discard any of the packaging until you have inspected the vacuum and
it is operational. Make sure the contents are intact and complete. If there are any
missing parts please contact NIKRO Industries immediately.

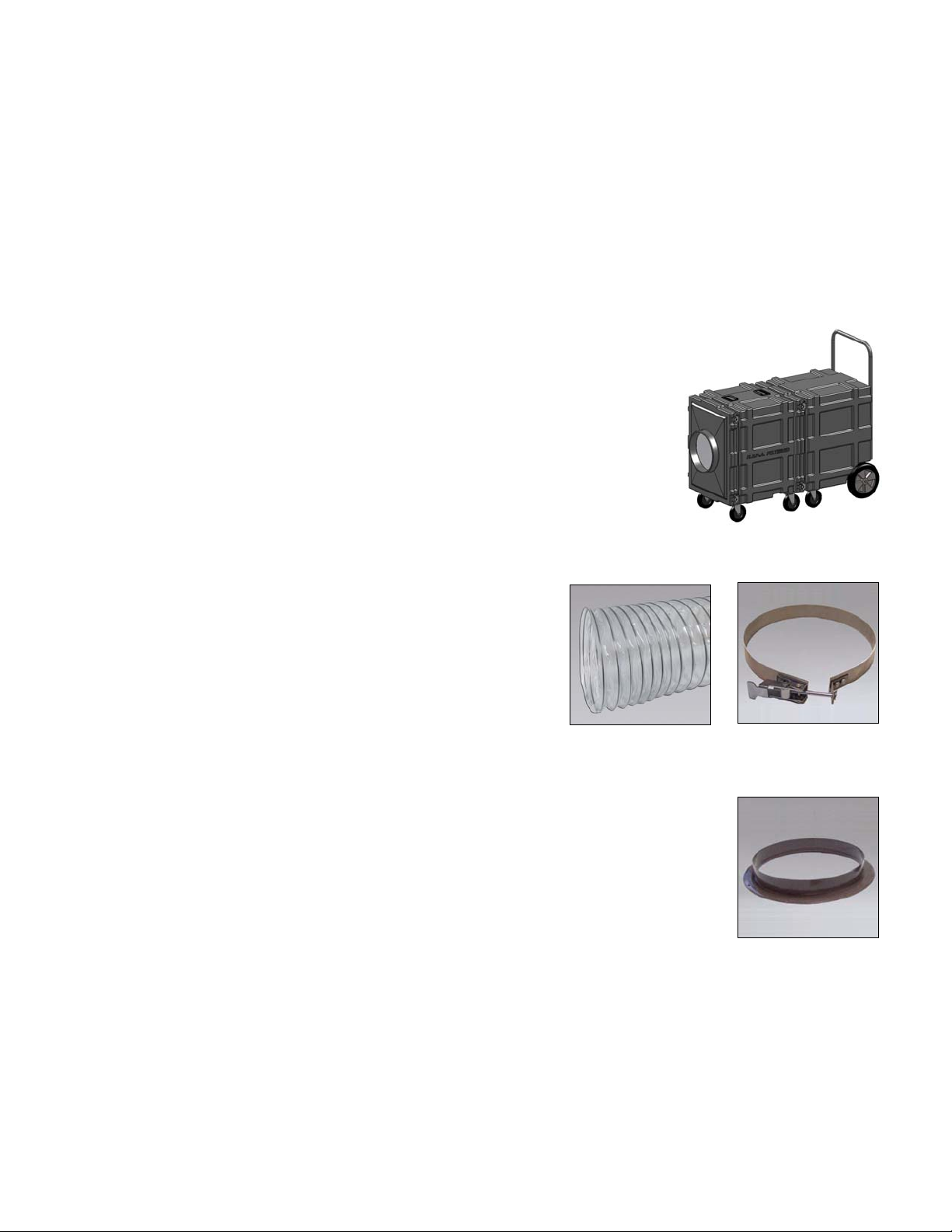

CONTENTS
1 - #PDC4000 – Air Duct Cleaning System
1 – #860147 – 12” x 25’ PVC Flex Duct
2 – #860249 – 12” Quick Connect Hose Clamps
1 – #860111 – 12” Duct Mounting Flange
Replacement Filters:
#862328 – Reusable Bulk Collection Bag (1 installed in Unit)
#862200 – Merv 11 Cube Filter (1 installed in Unit)
#862323 – HEPA Filter (1 installed in Unit)
#860111
#860249
#860147
#PDC4000

Your #PDC4000 Portable Air Duct Cleaning System has been thoroughly tested and inspected at the
factory and is fully assembled and ready for use. However, prior to plugging the unit in, inspect it for
any damage that may have incurred during shipping.
ELECTRICAL RATING:
115V 10 Amps 60 HZ - Each Motor
Use minimum of 12-3 gauge extension cords.
Each motor cord requires a separate 15 amp or 20 amp circuit.

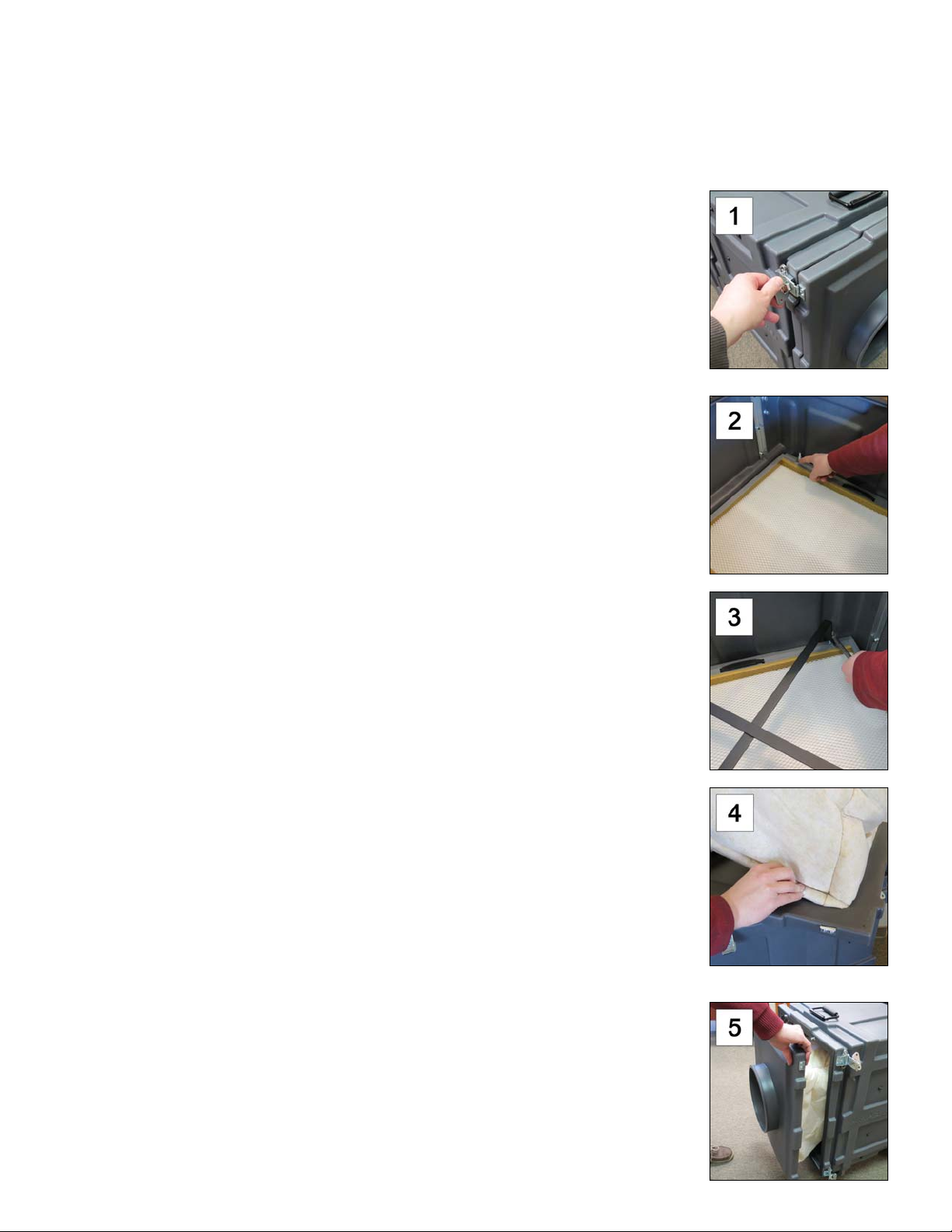

FILTER AND SET-UP PROCEDURES
1) Turn off and unplug unit.
2) Remove the door w/12” flange by loosening the 4 – twist lock latches
(See Photo #1).
3) Place the HEPA filter in the HEPA filter cabinet, make sure the air
flow arrows on filter
are pointing towards the blower assembly. Use the 4 bolts to secure
the HEPA filter.
4) Connect the cube filter spacer frame to the 4 HEPA hold down bolts
and secure with the 4 – 5/16 nuts (See photo 3)
5) Place the Merv 11 Cube Filter inside the filter holding frame of the
door. (See photo 4)
6) Place door on the HEPA filter cabinet and secure by tightening the
latches. (See photo 5)
7) Connect the HEPA filter cabinet to the blower cabinet and secure
them together using the 4 latches.
8) Connect the 12” clear hose to the 12” intake flange on the door of the
prefilter cabinet and using the hose clamp provided, secure tightly.
9) Mount the duct intake collar at your access point.
10) Connect the 12” clear hose to the duct intake connector using the
hose clamp provided.
11) Unit is ready for operation.

FILTER CHANGING PROCEDURE
Your NIKRO Portable Air Duct Cleaner is equipped with a filter monitor gauge which is
located on the lower filter cabinet. When this gauge reads 4" or higher, the following
steps should be taken:
1) Turn off unit.
2) Inspect the 12" clear hose assuring that it is not kinked or clogged.
3) Empty or replace the Merv 11 cube filter.
4) If gauge continues to read at 4" or higher, go to Step #5.
5) Replace the HEPA filter.
6) If gauge remains at 4" or higher with clean filters and no hose attached to the unit DO NOT
USE THE UNIT. Contact the Nikro Factory immediately.

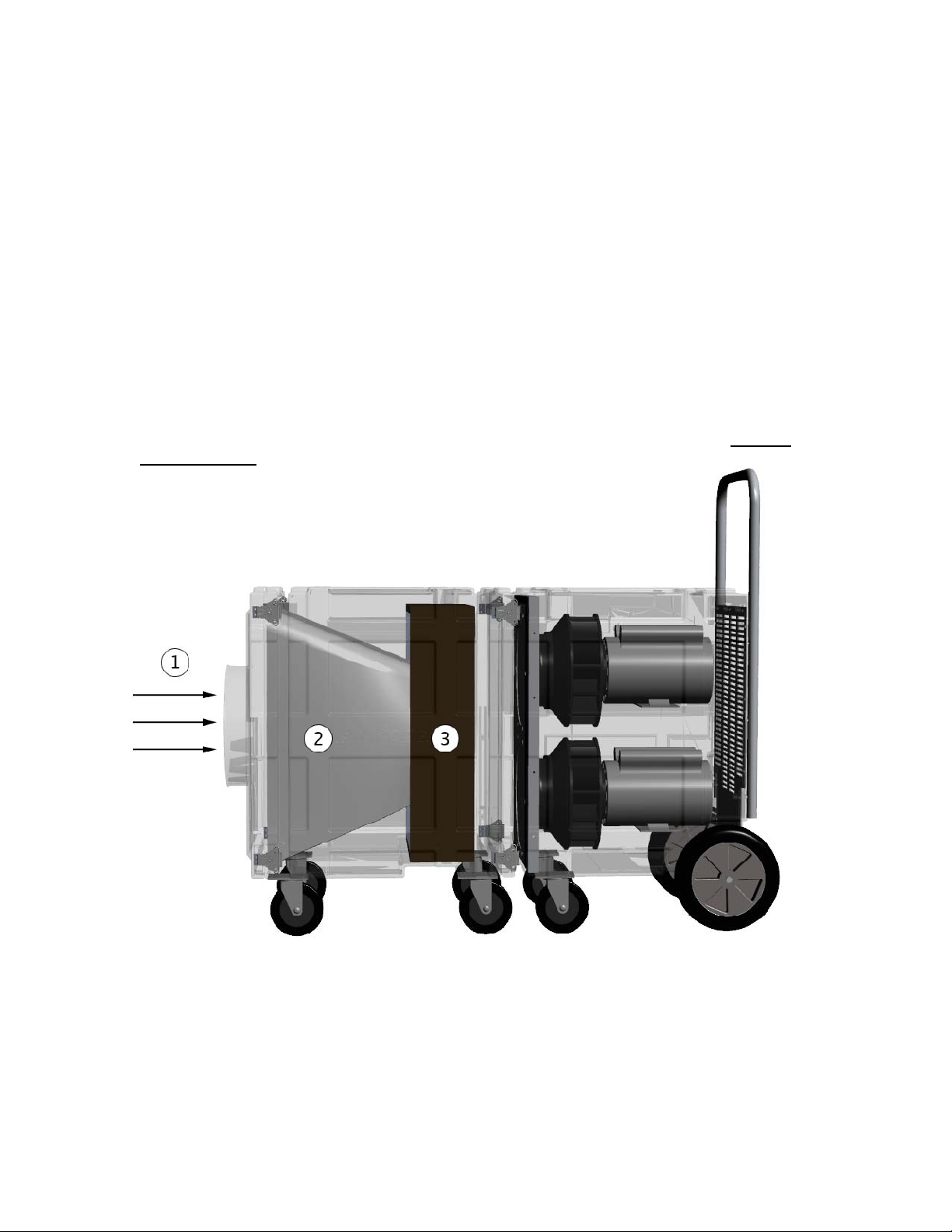

1) 12” Intake
2) Merv 11 Cube Filter
3) 99.97% HEPA Filter

DO NOT ATTEMPT TO LIFT THE ENTIRE UNIT BY TILTING BACK THE
DOLLY AND STAIR CLIMBER ASSEMBLY. LIFTING THE ENTIRE UNIT WILL
CAUSE SERIOUS DAMAGE TO THE MACHINE AND POSSIBLY CAUSE
BODILY INJURY. THE STAIR CLIMBING WHEELS HAVE BEEN DESIGNED
TO TRANSPORT THE MOTOR CABINET ONLY. ALWAYS DISCONNECT THE
HEPA FILTER CABINET FROM THE MOTOR CABINET BEFORE
ATTEMPTING TO USE THE STAIR CLIMBING WHEELS. SEE BELOW.
WARNING

#PDC4000 ASSEMBLY
PC NO PART NO DESCRIPTION QTY
1 862209 MOTOR CABINET 1
2 862210 FILTER CABINET 1
3 862232 DOOR 1
4 862201 EXHAST PANEL 1
5 861550 5 X 1 CASTER 2
6 860576 LATCH 8
7 860726 STRIKE 8
8 862229 AXLE MOUNTING / BRACKET 1
9 862194 10” WHEEL 2
10 862231 HANDLE 1
11 862200 MERV 11 CUBE FILTER 1
12 862323 HEPA FILTER 1
13 862204 BAFFLE 1
14 860695 BLOWER CONE 2
15 860682 MOTOR ASSEMBLY 2
16 860973 HANDLE 2
17 862206 PDC MOTOR SHELF LEG 2
18 862205 PDC4000 MOTOR SHELF 1
19 862207 PDC400 MOTOR STAND 1
20 862196 CONTROL PANEL 1
21 862237 AXLE 1
22 862208 CASTER PLATE 2
NOT SHOWN 862244 LOCKING SWIVEL CASTERS 4
NOT SHOWN 862328 REUSABLE BULK COLLECTION BAG 1

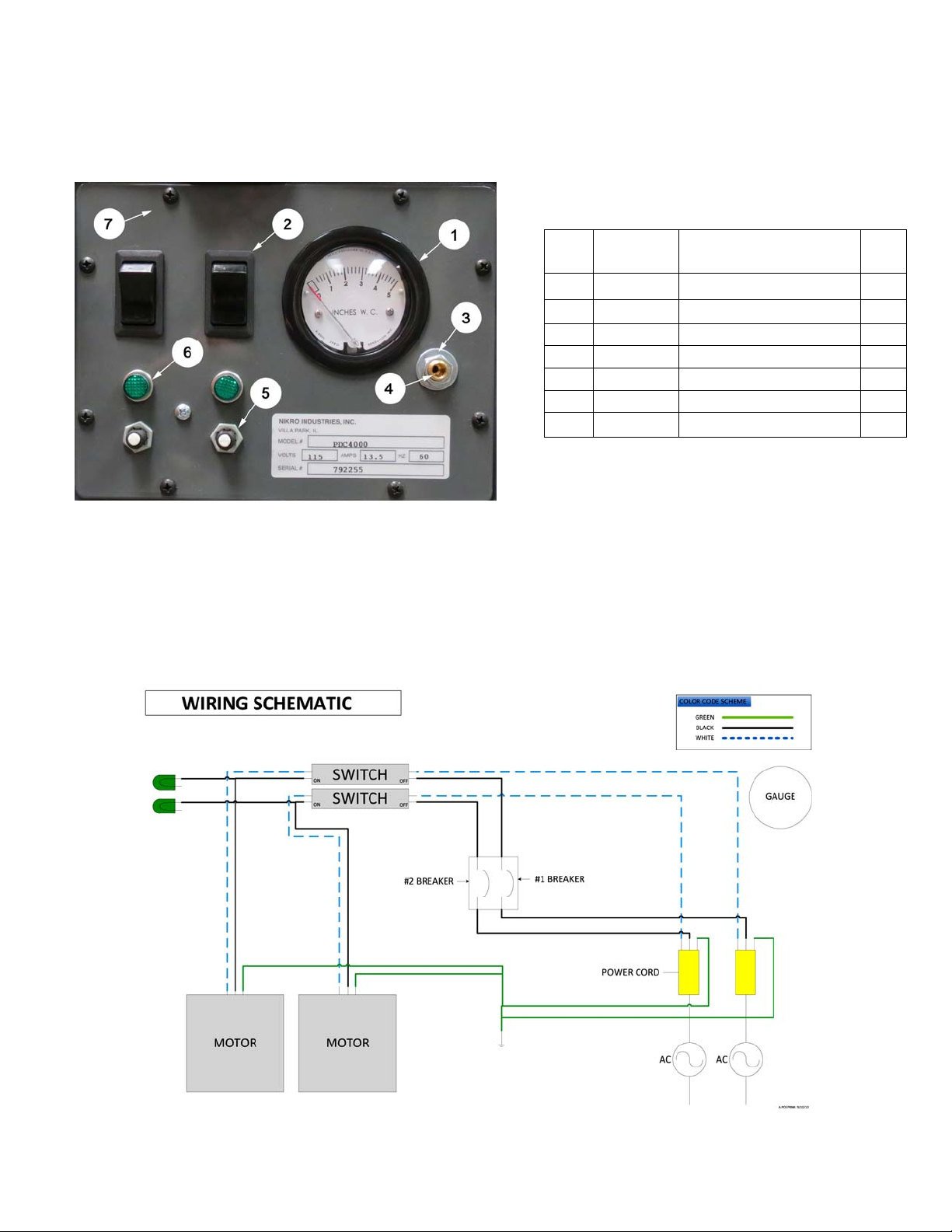

#PDC4000 CONTROL PANEL
PC
NO PART NO PART NAME QTY
1 860699 GAUGE 1
2 862293 SWITCH 2
3 860722 HOSE BARB NUT 1
4 860721 HOSE BARB 1
5 860570 BREAKER 2
6 861067 RUNNING LIGHT 2
7 862196 CONTROL PANEL PLATE 1

WARRANTY
NIKRO PDC4000 is warranted for 3 years from the date delivered to the original
end user and may not be assigned or transferred.
Parts, which become defective due to faulty workmanship or materials during
normal use in this period will be repaired or exchanged at no charge if returned
and approved by an authorized NIKRO service center. All replaced or repaired
parts shall only be warranted for the remainder of the original three year warranty
period.
After the expiration of the three year warranty, all warranties on this unit including
fitness for a proposed usage or purpose will become void.
The end user shall be responsible for freight charges incurred to deliver
warranted product to an approved NIKRO service center. NIKRO shall be
responsible for freight charges incurred in returning unit to customer, but not to
exceed the original freight charges to customer.
It shall be wholly NIKRO’s decision to repair, replace or refund the purchase
price of any such defective goods.
This warranty does not apply to normal wear and tear, neglect, misuse, abuse or
incorrect installation. If any other replacement parts, filters or attachments are
used other than original NIKRO parts, this warranty will become void.
NIKRO disclaims responsibility for loss of production, profits, goodwill or any
other costs that may indirectly occur due to the failure of this product.
H.E.P.A. FILTER STANDARDS AND CERTIFICATION
All NIKRO H.E.P.A. filters are manufactured and individually tested using the
MIL-STD 282 D.O.P. test, or the IEST-RP-CC-001.3 test method.
Each filter is tested and certified to have a minimum efficiency of 99.97% @ 0.3
micron particles. All filters are then individually labeled and registered by the
manufacturer.
All H.E.P.A. filters used in NIKRO equipment meet, and in most cases, exceed
the minimum standard of 99.97% efficiency @ 0.3 micron particles, and comply
with OSHA and EPA standards for cleaning the air of toxic and nuisance dust
such as mold, lead and asbestos.

SYSTÈME
DE NETTOYAGE DE CONDUIT
D’AIR
PDC 4000
MODE D’EMPLOI

RISQUE D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES
• L’appareil doit être mis à la terre.
• Ne pas opérer en eau stagnante.
• Si des éléments électriques sont mouillés, les laisser sécher complètement avant
l’utilisation.
• Débrancher l’appareil pour tout entretien, changement de filtre ou nettoyage.
• Inspecter le cordon et la prise pour tout dommage avant l’utilisation.
• Ne pas toucher le cordon avec des mains mouillées ou sur une surface mouillée.
• Ne pas utiliser dans des zones inflammables ou explosives.
• Ne pas nettoyer l’appareil lorsqu’il est branché.
• Cet appareil est conçu uniquement pour une utilisation intérieure.
• Ne pas utiliser pour évacuer des matières dangereuses ou explosives, ou des
vapeurs.
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ
d. « Ne pas utiliser un appareil dont le cordon d’alimentation ou la prise est abîmé. Jeter l’appareil ou le ramener à un
centre de service autorisé pour examen et/ou réparation. »
e. « Ne pas faire passer le cordon sous du tapis. Ne pas couvrir le cordon avec un tapis ou autre revêtement similaire.
f. Placer le cordon hors des zones de circulation, dans un endroit où il ne pourra faire tomber personne. »
INSTRUCTIONS IMPORTANTES SUR LA S
É
CURIT
É
LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CETTE MACHINE.
« LIRE ET CONSERVER CES INSTRUCTIONS »

Tous les produits de Nikro Industries Inc. qui ont des taux d’efficacité de 99,97 % @
0,3 microns et/ou de 99,99 % @ 0,3 microns, ont des filtres HEPA qui ont été testés
individuellement afin d’assurer le respect de ces niveaux minimaux d’efficacité.
Bien que les filtres aient fait l’objet d’essais préalables, la possibilité de fuites ou de défaillance du filtre
en raison de la manipulation, du transport, de perforations, de filtres pleins, de l’humidité, de l’usure,
etc. existe.
Par conséquent, lors de l’utilisation de cet équipement dans des zones très sensibles ou
lorsque tout dégagement de particules supérieur aux niveaux minimaux d’efficacité serait
néfaste et nuisible pour les êtres humains, les végétaux ou les biens; il est fortement
recommandé que les unités soient testées avant leur utilisation.
Cela permet de s’assurer qu’elles maintiennent les niveaux d’efficacité de filtration pour
lesquels elles ont été conçues.
NE PAS LE FAIRE PEUT PORTER GRAVEMENT PRÉJUDICE À LA VIE HUMAINE, AUX
VÉGÉTAUX ET/OU À LA PROPRIÉTÉ.
RETOUR D’AIR ET FUMÉES DE MONOXYDE DE CARBONE
Pour prévenir le retour d’air de monoxyde de carbone, lorsque vous utilisez votre PDC4000
pour créer une pression négative dans une zone de confinement, éteindre tous les appareils à
combustion, incluant, sans s’y limiter, les foyers, les chauffe-eau, les fournaises, les
chaudières, etc.
1115 N. Ellsworth Ave., Villa Park, IL 60181
Téléphone : 630-530-0558 TÉLÉCOPIE : 630-530-0740 Sans frais : 800-875-6457

INSPECTION DU PRODUIT
4. Inspecter soigneusement votre machine à la recherche de tout signe
d’endommagement au cours du transport.
5. Votre machine a déjà fait l’objet d’essais rigoureux à l’usine de fabrication de Nikro
Industries avant l’expédition.
6. Veuillez ne jeter aucun élément de l’emballage tant que vous n’avez pas inspecté
l’aspirateur et qu’il n’est pas opérationnel. S’assurer que le contenu est intact et
complet. Si des pièces manquent, veuillez contacter Nikro immédiatement.
CONTENU
1 - Système de nettoyage de conduit d’air PDC4000
1 - Tuyau flexible PVC 860147 30,5 cm x 7,6 m (12 po x 25 pi)
2 - Colliers de serrage à raccord rapide 30,5 cm (12 po) 860249
1 - Bride de montage de conduit 30,5 cm (12 po) 860111
Filtres de rechange :
Filtre cubique Merv 11 862200 (1 installé dans l’appareil)
Filtre HEPA 862323 (1 installé dans l’appareil)
860111
860249
860147
PDC4000

Votre système de purification d’air portatif PDC4000 a été testé et inspecté à l’usine et il est assemblé
et prêt à utiliser. Cependant, avant de brancher l’appareil, l’inspecter à la recherche de tout dommage
qui pourrait avoir eu lieu pendant le transport.
PUISSANCE ÉLECTRIQUE :
115 V 10 Amps 60 Hz - chaque moteur
Utilisez un minimum de rallonges 12-3.
Chaque cordon de moteur nécessite un circuit de 15 ou 20 ampères séparé.
PROCÉDURES DE MONTAGE DU FILTRE
12) Éteindre et débrancher la machine.
13) Retirer le couvercle supérieur avec bride 30,5 cm (12 po) en
desserrant les 4 loquets (voir la Photo 1).
14) Placer le filtre HEPA (860765) dans l’armoire de filtre HEPA (centre
appareil), en s’assurant que les flèches de flux d’air sur le filtre
pointent vers l’assemblage du ventilateur. Utiliser les 4 boulons pour
attacher le filtre HEPA.
15) Connecter le cadre d’espacement du filtre cubique aux 4 boulons
HEPA et attacher avec les 4 boulons 5/16 (voir la photo 3).
16) Placer le filtre cubique Merv 11 dans le cadre de filtre de la porte.
(Voir la Photo 4)
17) Placer la porte sur l’armoire du filtre HEPA et attacher en serrant les
loquets. (Voir la Photo 5)
18) Connecter l’armoire de filtre HEPA à l’armoire de ventilateur et les
attacher ensemble en utilisant les 4 loquets.
19) Connecter ensuite le tuyau transparent de 30,5 cm (12 po) à la
collerette d’entrée de 30,5 cm (12 po) sur la porte de l’armoire pré-
filtre et, en utilisant le collier de serrage fourni, serrer.
20) Monter le collier d’entrée au point d’accès.
21) Connecter le tuyau transparent de 30,5 cm (12 po) au connecteur du
conduit d’arrivée en utilisant le collier de serrage fourni.
22) L’appareil est prêt à être utilisé.

PROCÉDURE DE CHANGEMENT DE FILTRE
Votre nettoyeur de conduit d’air portatif NIKRO est équipé d’une jauge de vérification de
filtre située sur l’armoire de filtre du bas. Lorsque la jauge affiche 10 cm (4 po) ou plus,
les étapes suivantes devraient être suivies :
1) Éteindre l’appareil.
2) Examiner le tuyau transparent de 30,5 cm (12 po) pour s’assurer qu’il n’est pas
coudé ou bouché.
3) Vider ou remplacer le filtre cubique Merv 11.
4) Si la jauge continue d’afficher 10 cm (4 po) ou plus, passer à l’étape 5.
5) Remplacer le filtre HEPA.
6) Si la jauge continue d’indiquer 10 cm (4 po) ou plus avec des filtres propres et sans tuyau
attaché à l’appareil, NE PAS UTILISER L’APPAREIL. Contacter immédiatement l’usine Nikro.
1) Entrée de 30,5 cm (12 po)
2) Filtre cubique Merv 11
3) Filtre HEPA 99,97 %

NE PAS ESSAYER DE LEVER L’APPAREIL EN PENCHANT LE CHARIOT ET
LE MONTE-ESCALIER. LEVER L’APPAREIL CAUSERA DES DOMMAGES
IMPORTANTS À L’APPAREIL ET POURRAIT CAUSER DES BLESSURES. LES
ROUES POUR MONTER LES ESCALIERS SONT UNIQUEMENT CONÇUES
POUR TRANSPORTER L’ARMOIRE DU MOTEUR. TOUJOURS
DÉCONNECTER L’ARMOIRE DU FILTRE HEPA DE L’ARMOIRE MOTEUR
AVANT D’ESSAYER D’UTILISER LES ROUES POUR MONTER LES
ESCALIERS. VOIR CI-DESSOUS.
AVERTISSEMENT

ASSEMBLAGE PDC4000
N° DE PIÈCE CODE ARTICLE DESCRIPTION QTÉ
1 862209 ARMOIRE MOTEUR 1
2 862210 ARMOIRE FILTRE 1
3 862232 PORTE 1
4 862201 PANNEAU D’ÉCHAPPEMENT 1
5 861550 ROULETTE 5 x 1 2
6 860576 LOQUET 8
7 860726 BATTEMENT 8
8 862229 SUPPORT/MONTAGE ESSIEU 1
9 862194 ROUE DE 25,4 CM (10 PO) 2
10 862231 POIGNÉE 1
11 862200 FILTRE CUBIQUE MERV 11 1
12 862323 FILTRE HEPA 1
13 862204 DÉFLECTEUR 1
14 860695 CÔNE VENTILATION 2
15 860682 ASSEMBLAGE MOTEUR 2
16 860973 POIGNÉE 2
17 862206 PIED TABLETTE MOTEUR PDC 2
18 862205 TABLETTE MOTEUR PDC4000 1
19 862207 SUPPORT MOTEUR PDC400 1
20 862196 PANNEAU DE COMMANDE 1
21 862237 ESSIEU 1
21 862208 PLAQUE ROULETTE 2
NON
REPRÉSENTÉ 862244 ROULETTES PIVOTANTES VERROUILLABLES 4
NON
REPRÉSENTÉ 862328 SAC DE COLLECTE RÉUTILISABLE 1

PANNEAU DE COMMANDE PDC4000
N° DE
PIÈCE
CODE
ARTICLE NOM DE PIÈCE QTÉ
1 860699 JAUGE 1
2 862293 INTERRUPTEUR 2
3 860722 ÉCROU TUBE CANNELÉ 1
4 860721 TUBE CANNELÉ 1
5 860570 DISJONCTEUR 2
6 861067 ÉCLAIRAGE 2
7 860722 PLAQUE DU PANNEAU DE
COMMANDE 1
