NOCH 88310 User manual

88310 ∙ 88311∙ 88315 ∙ 88316 Betriebsanleitung für Modellbahnkoffer
Instruction Manual for Model Railway Briefcase
»Serfaus« & »St. Anton«
·Fahrfertige Modellbahnanlage im Aluprofil-Koffer
(Außenmaße Koffer: 57,5 x 43 cm, 16 cm hoch)
·Gelände aus Struktur-Hartschaum, komplett ausgeschmückt
·Ein Bahnstromkreis, fahrfertig montiert
·Steuerpult mit einem Fahrregler
·Besondere Fahrfunktion: Langsamfahrt einstellbar
·Vier beleuchtete Gebäude. Lichter einzeln schaltbar oder über Licht-
Automatik zu betreiben – beim Modell »St. Anton« zusätzlich ein
beleuchteter Weihnachtsbaum.
·Anschluss erfolgt über beiligendes Steckernetzgerät
(Eingang: 100 – 240 V, Ausgang: 9 V Gleichstrom, 1,2 A) oder mit
9-V-Blockbatterie (nicht enthalten)
·Hinweis Zugzusammenstellung: Wegen der engen Radien sollten
die eingesetzten Waggons nicht länger als 8,5 cm sein
Produktdetails
»Serfaus« und »St. Anton«
·Ready-to-run model railway layout in an aluminium briefcase
(outer dimensions briefcase: 57.5 x 43 cm, 16 cm high)
·Structured hard foam layout, completely decorated
·One train circuit, ready assembled
·Control box with a train controller
·Spedial speed function: adjustable slow speed
Four illuminated houses. The lights can be switched individually or
by automatic light operation – furthermore the model »St. Anton«
includes an illuminated Christmas Tree.
·Connection is made by included power supply (input: 100 – 240 V,
output: 9 V DC, 1,2 A) or with a 9 V battery (not included)
·Note for train combination: Please make sure that wagons
are not longer than 8.5 cm because of the tight radius
Product Details
»Serfaus« and »St. Anton«

Die grüne LED
aus Anlage ausgeschaltet
Dauerlicht Anlage eingeschaltet
kurzes Blinken Langsamfahrt
Die Kombination der Blinkpulse zeigt mehrere eingschaltete
Sonderfunktionen an.
Die rote LED
aus Anlage fehlerfrei
kurze Pulse Nicht zuordenbarer Kurzschluss
1 x kurzes Blinken Kurzschluss
und 1 x langes Blinken
langsames Blinken Überspannung
(2 Sekunden) Wechseln Sie das Netzteil
Taster für die Lichtsteuerung
Taster für den Gleiskreis
Einschalt- und Kurzschlusstaster (Reset)
Batteriefach Netzteilanschluss
LEDs
Helligkeitsregler Hausbeleuchtung
Fahrregler für den Gleiskreis
Ein- und Ausschalten der Anlage
∙ Schließen Sie das beiliegende Netzteil an, indem Sie es zuerst mit dem
Netzteilanschluss an der Kofferanlage verbinden und anschließend in eine Steckdose
(Eingangsspannung 100 – 240 V) einstecken. Soblad die grüne LED dauerhaft
leuchtet, ist die Anlage einsatzbereit.
∙ Alternativ legen Sie einen 9-V-Block (nicht im Lieferumfang enthalten) in das
Batteriefach ein und verbinden die beiden Pole der Batterie mit dem Batterie-Clip.
∙ Mit dem schwarzen Fahrregler steuern Sie die Geschwindigkeit und Fahrtrichtung der
Lokomotive.
∙ Mit dem gelben Regler dimmen Sie durch Drehen die Helligkeit der Hausbeleuchtung.
∙ Bei langem Drücken des Ein- /Ausschalters wird die Anlage ausgeschaltet.
∙ Bei erneutem kurzen Drücken des Ein- / Ausschalters wird die Anlage wieder
eingeschaltet.
Stadt-Licht
Drücken Sie den Taster für die Lichtsteuerung, um die Häuser Ihrer Anlage zu
beleuchten. Durch erneutes Drücken wird die Beleuchtung wieder ausgeschaltet.
Lichtautomatik aktivieren: Wenn Sie den Taster für die Lichtsteuerung lange drücken,
werden die Hausbeleuchtungen in einer zufälligen Folge ein- und wieder ausgeschaltet
und bringen so noch mehr Leben auf die Anlage.
Die Beleuchtung in den Häusern kann auch einzeln ein- und ausgeschaltet werden,
indem der Lichttaster zwei Mal (für das erste Haus) bis fünf Mal (für das vierte Haus)
kurz hintereinander gedrückt wird.
Langsamfahrt
Verschiedene Lokomotiven fahren trotz ähnlicher Einstellung am Fahrregler oft
unterschiedlich schnell. Bei besonders schnellen Fahrzeugen oder für besonders
präzise Rangierbewegungen kann die Maximalgeschwindigkeit herabgesetzt werden.
Drücken Sie zur Aktivierung der Langsamfahrt den Taster für den Gleiskreis einmal
kurz. Die grüne LED blinkt nun in einem kurzen Intervall zur Bestätigung auf. Durch
erneutes Drücken des Tasters wechseln Sie zur normalen Geschwindigkeit zurück.
Modellbauartikel, kein Spielzeug!
Model building item, not a toy! Not suitable for children under 14 years!
Article de modélisme. Ceci n’est pas un jouet.
Articolo di modellismo, non è un giocattolo!
Artículo para modelismo ¡No es un juguete!
Artigo para modelismo. Este artigo não é um brinquedo!
Výrobek urĉený pro modeláře, nejedná se o hračku!
Modelbouwartikel, geen speelgoed!
Elektro- und Elektronikaltgeräte sowie verbrauchte
Batterien gehören nicht in den Hausmüll,
sondern müssen fachgerecht entsorgt werden.
Inbetriebnahme Ihres Modellbahn-Koffers
gesteuert durch
Steckernetzgerät für Fahrregler
Ein zu dieser Anlage passendes Steckernetzgerät
ist einzeln unter der Art.-Nr. 88171 erhältlich.
Reset bei einem Kurzschluss:
1. Beseitigen Sie die Ursache für den Kurzschluss
2. Drehen Sie den Fahrregler auf die Mittelposition (0)
3. Drücken Sie den Ein- / Ausschalter (Reset-Taste)

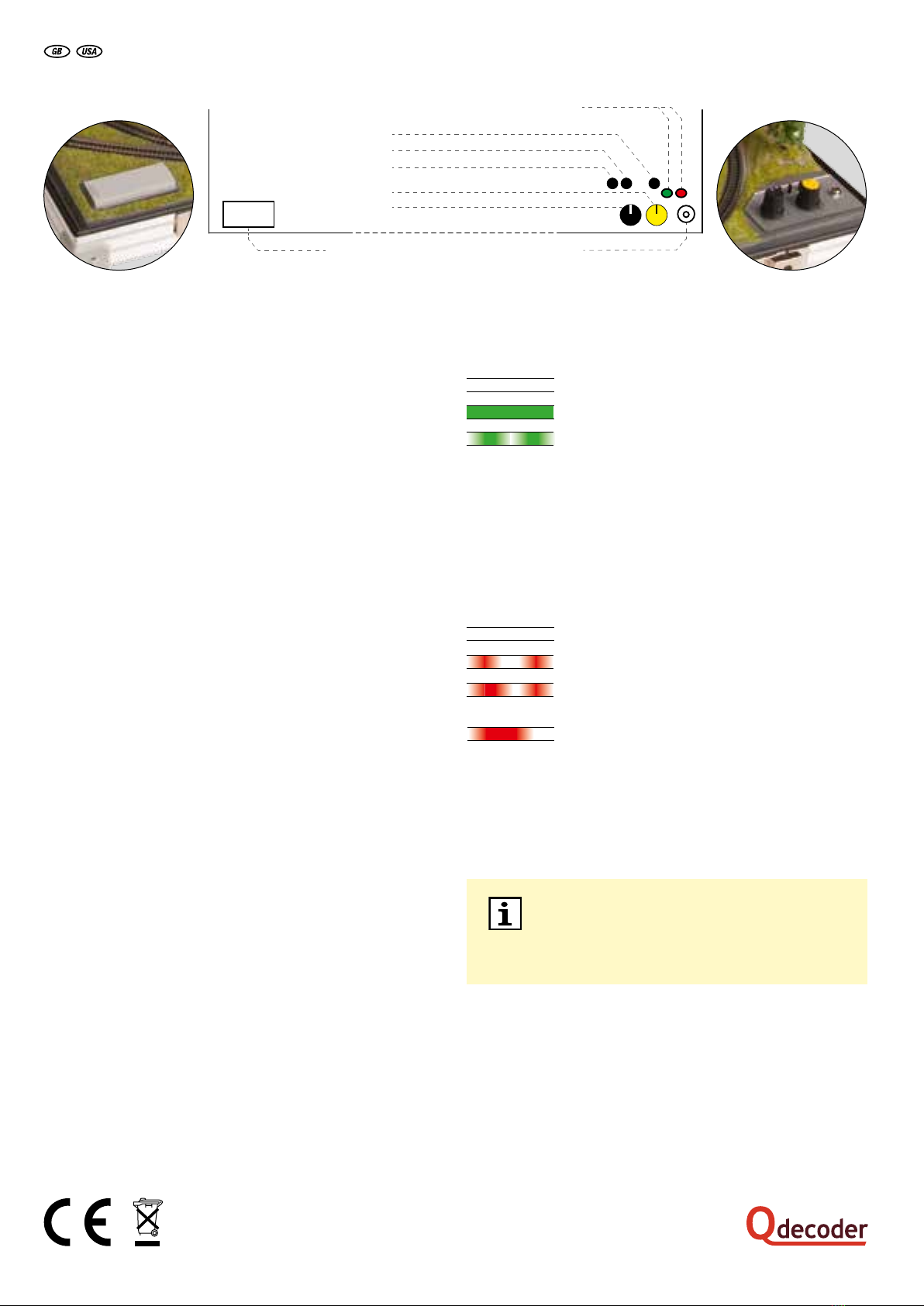

The green LED
off railway switched off
permanent on railway switched on
short pulse slow speed
A combination of pulses indicates more than one activated special function.
controlled by
Switching the layout on and off
∙ Connect the included power supply as follows: First plug it into the power adapter on
the briefcase, then into a power socket (input 100 – 240 V). As soon as the green LED
is permanently on the layout is ready for operation.
∙ Alternatively just put a 9 V battery (not included) into the battery box and connect the
two battery poles with the battery clip.
∙ With the black knob you can control the speed and the running direction of the
locomotive.
∙ Turning the yellow knob you can dim the house lighting.
∙ Press the On / Off button for a longer time to switch the layout off.
∙ Press the On / Off button briefly to switch the layout on.
City Lighting
Press the button for the light control to illuminate the houses on your layout. Pressing
this button again you can turn off the lighting.
Activating the automatic light control: If you press the light control button longer,
the house lighting will turn on and off in a random order thus adding more life to the
layout.
The lighting in the houses can be turned on and off individually as well: Press the light
control button twice (for the first house) up to five times (for the fourth house) in quick
succession.
Slow Speed
Different locomotives run often differently fast in spite of similar adjustments of the
speed control. If you run particularly fast trains or if you want to make very precise
shunting movements you can reduce the maximum speed of a track.
To activate the low speed mode briefly press the button for the track circuit once. Now
the green LED is flashing in one short puls as confirmation. Pressing this button again
you can turn back to normal speed.
How to Operate Your Briefcase Layout
Modellbauartikel, kein Spielzeug!
Model building item, not a toy! Not suitable for children under 14 years!
Article de modélisme. Ceci n’est pas un jouet.
Articolo di modellismo, non è un giocattolo!
Artículo para modelismo ¡No es un juguete!
Artigo para modelismo. Este artigo não é um brinquedo!
Výrobek urĉený pro modeláře, nejedná se o hračku!
Modelbouwartikel, geen speelgoed!
Old electrical equipment and used batteries must not be
disposed of as part of your household waste,
but have to be disposed of professionally.
Button for light control
Button for track circuit
On/Off and short button (reset)
Battery box Power adapter
LEDs
House lighting controller
Speed controller for track circuit
Power Pack for Speed Controller
A suitable power pack for this layout is available under the ref. 88171.
The red LED
off railway runs properly
very short pulses non assignable electrical short
1 x short pulses electrical short
and 1 x long pulses
slow pulses over voltage
(2 seconds) change the power adapter
Reset in case of an electrical short:
1. Eliminate the cause of the short.
2. Turn the speed controller on center position (0).
3. Press the On / Off button (reset button).

8510
8510
04
8510
8510
8510
8510
8510
8510
04 04
8510
8510
8510
04
04
8510
04 04
8510
8510
8569
04
8500
8500
8531
8521
04
04
03
8991
005
005
030
005
005
005
005
005
005
024
005
005
005
024
005
024
005
005
027
030
001
001
033
032
029
024
NOCH GmbH & Co. KG ∙ Lindauer Straße 49 ∙ D-88239 Wangen im Allgäu ∙ E-Mail: [e-mail] ∙ www.noch.de ∙ www.noch.com 04/ 2018
Gleisplan ∙ Track Plan
Märklin® mini-club
Gleisplan ∙ Track Plan
Rokuhan®Bettungsgleis
Rokuhan®Track with Bedding
Stück / Pieces Art.-Nr. / Ref.
28500
18503
10 8504
18569
14 8510
18521
18531
18991
Stück / Pieces Art.-Nr. / Ref.
7297001 2
7297005 14
7297024 4
7297027 1
7297029 1
7297030 2
7297032 1
7297033 1
Hinweis: Aus Platzgründen wurde die Vornummer 85 teils weggelassen. So entspricht z. B. das Gleis »04«
der Art.-Nr. 8504. Wie viele der einzelnen Gleise benötigt werden, entnehmen Sie der Tabelle.
Note: Due to lack of space the pre-number 85 is partly omitted. For example the ref. »04« means track
ref. 8504. The required quantity of the respective track is listed in the table.
Hinweis: Aus Platzgründen wurde die Vornummer 7297 weggelassen. So entspricht z. B. das Gleis »004«
der Art.-Nr. 7297004. Wie viele der einzelnen Gleise benötigt werden, entnehmen Sie der Tabelle.
Note: Due to lack of space the pre-number 7297 is partly omitted. For example the ref. »004« means
track ref. 7297004. The required quantity of the respective track is listed in the table.
