noken giro 100063492 Instruction Manual

Instalación y Mantenimiento
Installation and maintenance
Installation et maintenance
Ctra. Villarreal-Puebla de Arenoso (CV-20) Km. 2
P.O./Box 372 - 12540 Villarreal (Castellón) Spain
Tel.: [phone] _ Fax: [phone] _ www.noken.com _ [email protected]
Termostática encastre 1 salida
Concealed thermostatic 1 way 3/4”
Thermostatique à encastrer 3/4” 1 sortie
100063485
Llave de paso con conexiones de 3/4”
Wall mounted stop valve 3/4”
Robinet d’arrêt 3/4” à encastrer
100063492

IMPORTANTE_PLEASE READ_AVERTISSEMENTS
-Lea atentamente estas instrucciones antes de comenzar la instalación.
-Compruebe el producto por si faltasen piezas o estuviesen dañadas.
-Cualquier alteración que se realice a la grifería invalidará la garantía.
-Le recomendamos la instalación por parte de personal cualificado.
-En nuevas construcciones se deben llenar los sifones de inodoros, lavabos y bidés de agua para evitar
que la grifería se oxide por efecto de la subida de gases corrosivos. Se recomienda que el espacio esté
muy aireado.
-Purgar las tuberías antes de la instalación para arrastrar la suciedad.
-Gracias a un cuidado periódico, se pueden evitar calcificaciones.
-Residuos de productos de aseo como jabón líquido, champú y gel de ducha, también pueden dañar los
materiales.
-Please read these instructions carefully before starting installation and retain it for future reference.
Please leave this instructions with the end user.
-Remove all packaging and check the product for missing parts and damages before starting the
installation.
-Any alterations made to this product and its fittings may infringe the water regulations and will invalidate
the guarantee.
-We strongly recommend the use of a qualified and registered plumber.
-In new buildings it is recommended to water fill the traps to ensure toxic gases do not corrode the surface
of the taps. It is recommended that the room is well ventilated.
-Thoroughly flush through all pipe work prior to the installation of terminal appliances, e.g. Shower heads,
taps, inlet valves, etc.
-Periodic cleaning and maintenance should be use to avoid the build up of damaging lime scale deposits.
-Bathroom beauty products such as liquid soap, shampoo or shower gels may damage some materials.
-Lire attentivement cette notice avant de commencer l´installation
-Vérifier si certaines pièces sont manquantes au abîmées.
-Toute altération qui sera effectuée à la robinetterie rendra invalide la garantie.
-Nous recommandons fortement l´installation du produit par du personnel qualifié.
-Dans le cas de constructions neuves, il faut mettre en eau les WC, lavabos et bidets pour éviter que la
robinetterie s´oxyde à cause de gaz corrosif. Nous recommandons de laisser un espace très aéré.
-Purger les tuyauteries avant l´installation.
-Grâce à un entretien régulier, on peut éviter la formation de calcaire.
-Des résidus de produits de toilettes comme le savon liquide, le shampoing et le gel de douche peuvent
également endommager les produits.
2

EXPLOSIONADO_EXPLOTED_VUE EXPLOSÉE
3
100063485
100063492
1
2
3
4
acabado CÓDIGO
cromo
-
cromo
cromo
-
5
100117411
100084677
100117400
100065050
100117412
1
2
3
4
acabado CÓDIGO
cromo
-
-
cromo
cromo
-
-
-
-
5
100117401
100117399
100084677
100117400
100065049
100117402
100117406
100117405
100117407
6
7
8
9

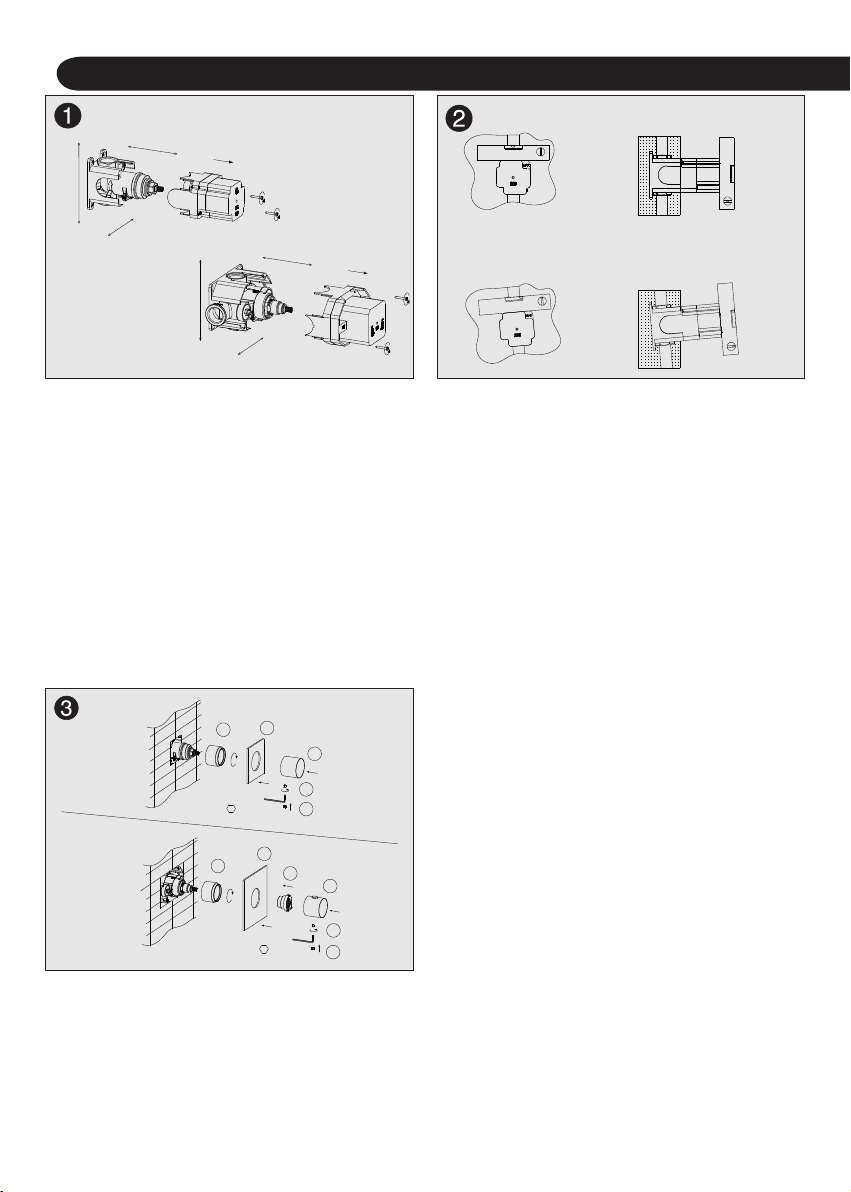

INSTALACIÓN_INSTALLATION_INSTALLATION
4
ATENCIÓN: antes de quitar la tapa de protección, para proce-
der con el montaje de las piezas externas, asegurarse que la
instalación sea cerrada. Posteriormente; preparar el hueco de la
pared para el cuerpo interno según la cota A, B y C. Colocar el
cuerpo con su protección dentro del agujero. Conectar los tubos
de alimentación (caliente a la izquierda y fría a la derecha). Tener
en cuenta las profundidades por empotrar mínimas y máximas
indicadas sobre el cuerpo interno.
ATTENTION: before removing protection cap, in order to pro-
ceed with the assembling of the external parts, be sure that the
installation is closed. Subsequently; prepare the wall for the in-
ternal body installation as it shows on the drawing A, B and C.
Install the internal body part with the attached protection inside
the wall. Connect the supply lines (hot to the left and cold to the
right). Meet the minimum and maximum depth indicated on the
internal body.
ATTENTION: avant d’enlever labonde de protection, pour l’in-
stallation des parties externes, S’assurer que le système soit
fermé. Par la suite; préparer l’emplacement dans le mur pour le
corps d’encastrement selon les cotes A, B et C. Placer le corps
avec sa protection à l’intérieur de lá emplacement prévu pour.
Connecter les tubes d’alimentation (eau chaude à gauche et eau
froide à droite). Envisager à la profondeur minimale et maximale
indiquée sur le corps interne.
Quitar la protección del cuerpo interno. Seguidamente, montar
las piezas exteriores siguiendo el orden de los números indica-
Take off the protection of the internal body. Then install the ex-
ternal pieces, by following the numbers into the pictures.
Enlever la protection du corps interne. Ensuite installer les
pièces extérieures selon les nombres dans les images.
Colocar el cuerpo interno correctamente con la ayuda de un ni-
vel segùn el dibujo adjunto.
Llegados a este punto Les aconsejamos que efectùen un ensa-
yo para verificar que haya no pérdidas en la instalación.
Stabilize the body inside the wall identifying the proper positio-
ning with the help of a spirit level, as illustrated.
Before next step carry out a test to check there are no leakages
in the system.
Stabiliser le corps à l’intérieur du mur d’identifier le positionne-
ment correct à l’aide d’un niveau à bulle, comme l’illustre.
A ce point on peut effectuer un test pour vérifier qu’il n’y a pas de
fuites dans le système.
A
67-82
B
84
C
60
A
67-82
B
82
C
150
OK! OK!
NO!NO!
dos en al dibujo.
2,5mm
12
3
4
5
2,5mm
1
2
3
4
5
6

5

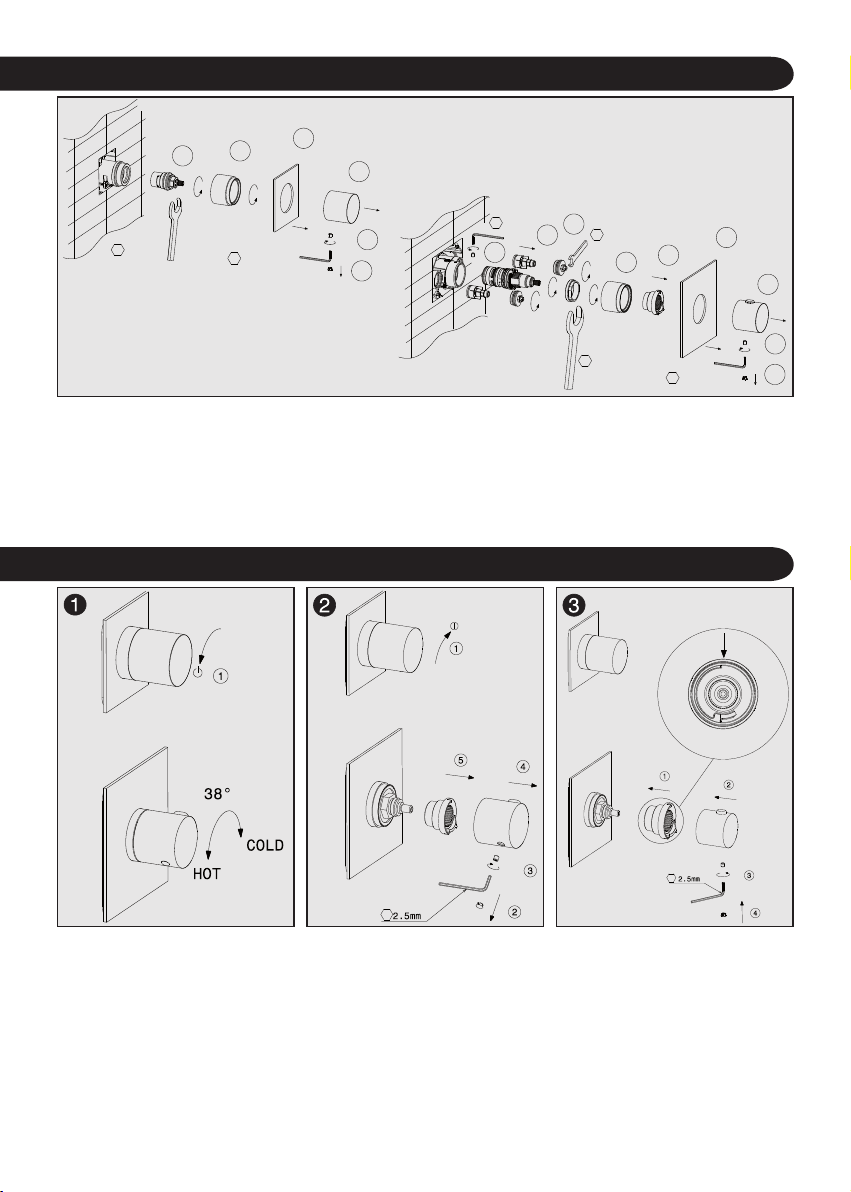

MANTENIMIENTO_MAINTENANCE_MAINTIEN
Sustitución cartucho/valvula_Replacement of the cartridge/valve_Remplacement de la cartouche/tête cèramique
REGULACIÓN TEMPERATURA_TEMPERATURE REGULATION_REGLAGE DE LA TEMPERATURE
Abrir el caudal de agua y medir la tem-
peratura. Teniendo apretado el pulsador
de seguridad girar la maneta hasta que la
temperatura alcance los 38°C.
Open the water flow and measure the
temperature with a thermometer. Without
releasing the security button, turn the
handle until the water flow reaches the
temperature of 38°C.
Ouvnez la distribution d’eau et mesurer à
l’aide d’un thermomèter la temperature.
Tournez la manette de régulation de la
température jusq’à ce que la températu-
re de sotie de l’eau atteigne les 38°C, en
pressant le bouton de securité.
Desmontar la maneta reguladora de la
temperatura.
Take the temperature rugulation handle
off.
Dévisser la manette de régulation de la
température.
Ensemblar de nuevo la maneta regula-
dora de la temperatura de manera que
el botón se encuentre alineado con la
marca.
Re-assemble the temperature regulation
handle in such a way that the safety pu-
shbutton is aligned with the mark.
Remonter la manette de manière à ce
qu’elle se trouve alignée avec la marque
de référence.
2,5mm
5
3
2
1
4
6
17mm
2
3
4
5
2mm
6
7
2,5mm 1
8
9
32mm
10mm
Antes de comenzar las operaciones de remplazo, asegurarse de que la llave de paso del agua de la instalacciòn principal esté
cerrada. Desatornille el prisionero de fijación. Antes saquen la maneta y quiten el embellecedor del cartucho según el orden
marcado en el dibujo.
Before beginning the substitution, make sure the main water system has been closet. Unscrew the fixing nut. Before ull the
handle and the metal ring that covers the cartridge off by following the sequence indicated into the picture.
Avant de commencer les opèrations de replacement, s’assuer que l’installation principale en eau est fermè. Devisser la vis de
fixation. Avant démonter la poignée et quitter l’enjoliveur de la cartouche selon la séquence indiquée dans l’image.

6

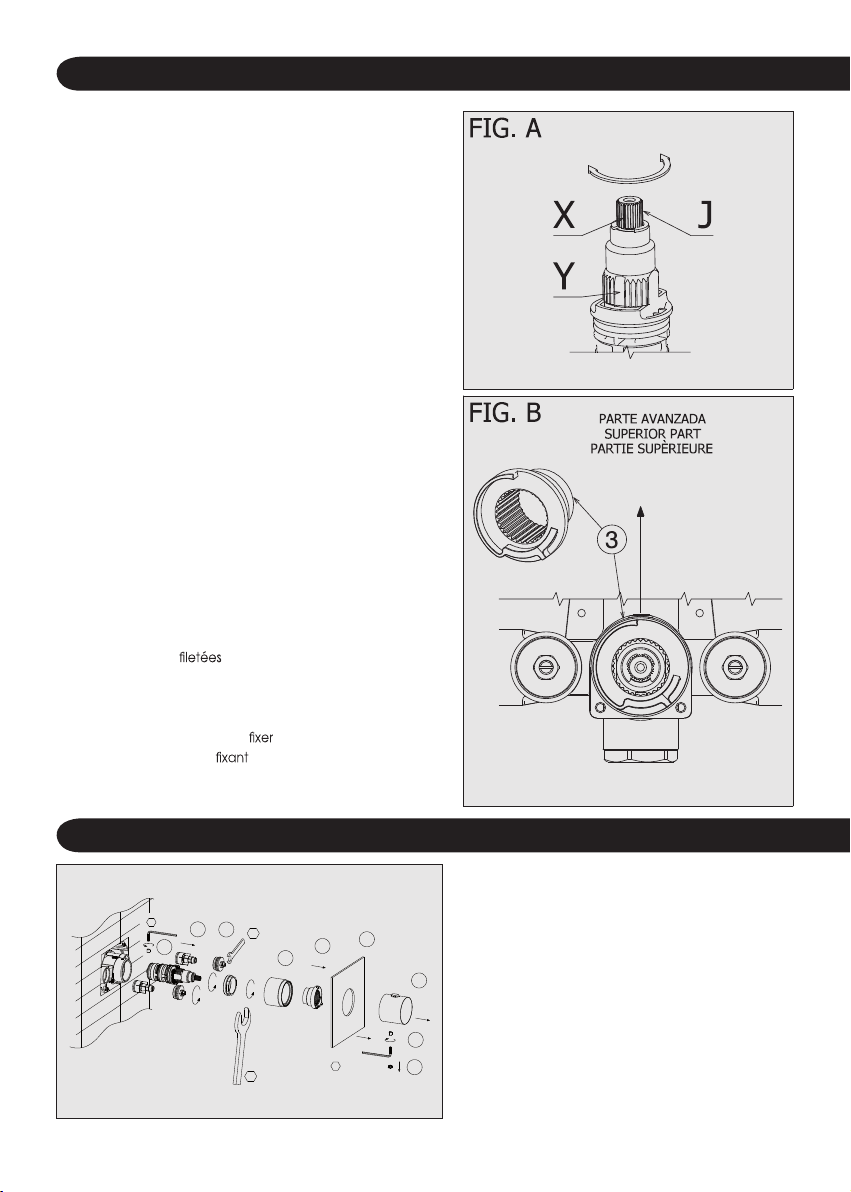

INSTALACIÓN - INSTALLATION - INSTALLATION
INSTALACIÓN - CALIBRACIÓN DE LOS CARTUCHO
Después de quitar la parte frontal de la protección de plastico,
atornillar las prolongadores roscados (1), poner los casquillos (2),
averiguar que la parte final del cartucho termostatico esta en la
posición correcta (abajo, con el signo (X) en correspondencia
con el plan (Y) como en la Fig.A).éé Poner el embellecedor (4) y
fijar con los tornillos (5) (donde necesario), instalar la maneta (6),
poner el tornillo de fijación (7) y poner la tapa (8).
Desmontar al reves.
After removing the front of the protection, screw the threaded
extension (1), place the bushes (2), make sure that the end of the
thermostatic cartridge in the correct position (usually downward,
with the sign (X) that corresponds with the plane (Y) as in Fig.A). if
the water temperature is warmer or cooler than 38°C, place a
thermometer under running water in order to keep an eye on the
temperature and rotate the knob (J) until reaching 38°, make sure
to insert the temperature limit control (3) as shown in FIG. A on the
assembly instructions. Place the decor plate (4) and secure it with
screws (5) (where present), install the handle (6), secure it with the
fixing screw (7) and put the cover cap (8). Disassemble in reverse.
INSTALLATION - CALIBRATION OF THE CARTRIDGE
INSTALLATION - REGLACE DE LA CARTOUCHE
Après avoir enlevé la partie frontale des protections en plastique
visser les rallonges (1), placer les bagues (2), s’assurer
que l’extrémité de la cartouche thermostatique soit en position
correcte (normalement vers le bas, avec le signe (X) qu’il
correspond avec le plan (Y) comme en Fig.A).
Placer la plaque mural (4) et la avec les vis (5) (où présents),
poser la poignée (6),en la avec la vis (7) et mettre le bouchon
(8). Démonter au contraire.
LIMPIEZA DE LOS FILTROS_CLEANIN OF THE FILTERS_NETTOYAGE DES FILTRES
- Los filtros se deben limpiar periódicamente.
- Desmontar la maneta reguladora de la temperatura.
- Extraer la montura térmica y limpiarla con agua.
- Periodically clean the filters.
- Remove the temperature regulation handle.
- Take out the cartridge and clean it very well with water.
- Nettoyer périodiquement les filters.
- Dévisser la manette de régulation de la température.
- Extraire la cartouche thermostatique et nettoyer à l’eau
courante.
2
3
4
5
2mm
6
7
2,5mm 1
9
8
32mm
10mm

7
0,5 + 5 bar
3 bar*
5 bar
70° C
cartucho
termostático
latón
≥0,2 µ
≥14 µ
0,5 + 5 bar
3 bar*
5 bar
70° C
thermostatic
cartridge
brass
≥0,2 µ
≥14 µ
0,5 + 5 bar
3 bar*
5 bar
70° C
cartouche
termostatique
laiton
≥0,2 µ
≥14 µ
Micraje
Micrométrie

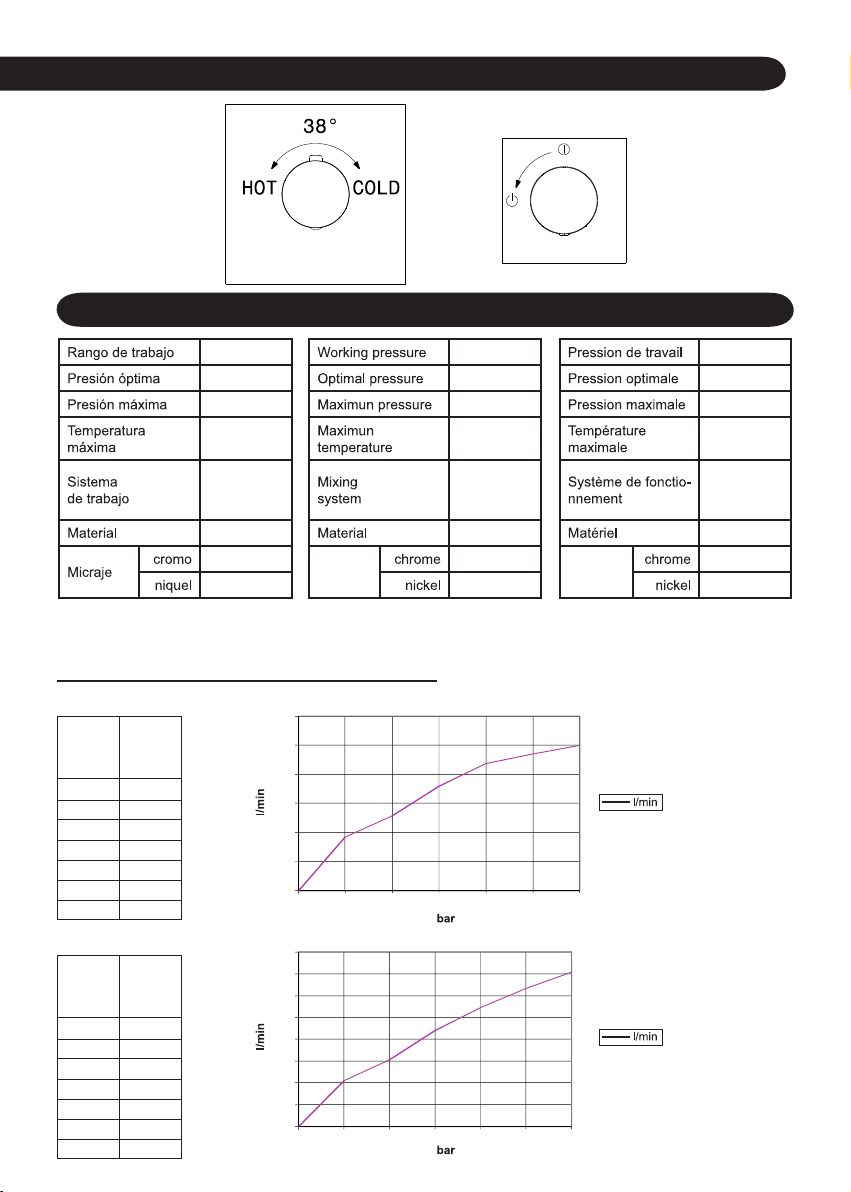

CARACTERÍSTICAS TÉCNICAS_TECHNICAL DATA_CARTÉRISTIQUES TECHNIQUES
OPERACIÓN_OPERATION_OPÉRATION
Diagrama de caudal - Flow rate curves - Diagramme de débit
* recomendamos inst alar válvulas reductoras de presión para presiones superiores
* We recommend the installation of the pressure valveswhere the high pressure is present
* Nous recommandons l’inst allation de valves réductrices de pression pour des pressions supérieures
0
36,97
51,28
71,76
87,53
94,11
100
0
0,5
1
2
3
4
5
presión /
pressure /
pression
(bar)
caudal /
flow rate /
débit
(l/min)
100063492
0
20
40
60
80
100
120
0
0,5
1
2
3
4
5
0
10
20
30
40
50
60
70
80
0
0,5
1
2
3
4
5
0
21,15
30,45
44,00
54,62
63,33
70,80
0
0,5
1
2
3
4
5
presión /
pressure /
pression
(bar)
caudal /
flow rate /
débit
(l/min)
100063485

8
MANTENIMIENTO
GRIFERÍAS Y ACCESORIOS
En primer lugar, agradecerle la adquisición de productos Noken. Todos los productos Noken están fabri-
cados con la confianza de dar un servicio fiable durante muchos años. Al igual que las griferías de otros
fabricantes nuestros productos también exigen un cuidado apropiado y un mantenimiento que asegure a
su baño una imagen impecable
SUPERFICIE DE LAS GRIFERÍAS
Conforme a los requerimientos de la norma DIN EN 248 la capa de protección que habitualmente más
se utiliza para la fabricación de las griferías se compone de metales como cromo, níquel, acero y latón,
así como de otros para evitar la humedad. Antes de emprender la limpieza es necesario examinar con
exactitud el tipo de superficie que se vaya a limpiar.
LIMPIEZA
Para la limpieza de las griferías y de los accesorios ha de tenerse en cuenta que:
- Para la limpieza periódica utilice agua caliente mezclada con jabón, si esto no es posible también puede
usar geles o limpiadores líquidos, enjuagando siempre a fondo con agua limpia tras su uso
- Aunque fueran empleados una sola vez, no debe utilizarse ningún producto que contenga ácido fosfóri-
co, clorhídrico, muriático, fórmico o acético, ya que podrían producir daños considerables. Utilice un PH
neutro.
- Secar los artículos tras cada sesión de limpieza y tras cada uso para evitar la acumulación de cal.
ADVERTENCIA
- Los productos de limpieza acentúan el deterioro en caso de que las superficies ya se encuentren
dañadas.
- No mezcle limpiadores, las reacciones químicas pueden emitir gases tóxicos.
- No use estropajos agresivos ni limpiadores abrasivos.
- Bajo ningún concepto se debe utilizar para la limpieza de estas superficies lejías de blanquear con
cloro.
- Únicamente deben utilizarse los productos de limpieza expresamente indicados por los fabricantes para
cada tipo de superficie y acabado.
RECOMENDACIONES PARA LA LIMPIEZA Y CONSERVACIÓN DE GRIFERÍAS Y ACCESORIOS
- Lea primero las instrucciones del fabricante.
- La limpieza periódica reducirá la formación de cal y suciedad.
- Los productos de limpieza no debe emplearse durante más tiempo del necesario.
- Si utiliza productos de limpieza con pulverizador, no pulverice directamente sobre la grifería y los acce-
sorios, aplíquelo sobre un paño o una esponja. El líquido pulverizado podría introducirse por los huecos
y grietas de la grifería y los accesorios pudiendo causar daños irreversibles.
- Si el grifo gotea puede causar manchas y placas de cal, por favor asegúrese de que quede correcta-
mente cerrado.
- Si es necesario puede usar su limpiador anti-cal habitual, pero lea primero las instrucciones del fabri-
cante y tras su uso enjuague siempre la grifería con agua limpia.
- Para proteger la mécanica de la griferiá y alargar la vida útil de ésta, Noken recomienda la instalación
de llaves de paso con filtros.
CLAUSULA REFERENTE A LA GARANTÍA
No respetar las indicaciones de mantenimiento puede tener como consecuencia la invalidación de la
garantía

9
MAINTENANCE

MAINTENANCE
10
ROBINETTERIES ET ACCESSOIRES
Tout d’abord, nous tenons à vous remercier pour avoir choisi un produit Noken. Tous nos produits sont
fabriqués dans le but de donner un service fiable durant de nombreuses années. Pour assurer une image
impeccable de votre salle de bains, nos robinetteries, comme celles d’autres fabricants, nécessitent un
soin et un entretien approprié.
LA SURFACE DES ROBINETTERIES
Conformément aux exigences de la norme DIN EN 248, la couche de protection qui s’utilise le plus sou-
vent pour la fabrication des robinetteries se compose de métaux tels que le chrome, le nickel, l’acier et
le laiton ainsi que certains autres pour éviter l’humidité. Avant de commencer l’entretien, il est nécessaire
d’examiner avec exactitude le type de superficie qui se nettoiera.
ENTRETIEN
Pour l’entretien des robinetteries et des accessoires, il faut prendre en compte certains détails:
- Pour l’entretien régulier, utiliser de l’eau chaude mélangée avec du savon. Si ce n’est pas possible, on
peut utiliser des gels ou des produits d’entretien liquides, en rinçant toujours intensément avec de l’eau
propre après usage.
- Ne pas utiliser de produits contenant de l’acide phosphorique, chlorhydrique, muriatique, formique ou
acétique, même une seule fois, vu qu’ils pourraient occasionner des dégâts considérables. Utiliser un Ph
neutre.
- Séchez les articles après chaque sesion de nettoyage et après chaque utilisation.
AVERTISSEMENT
- Les produits d’entretien accentuent la détérioration dans le cas où les surfaces se trouvent déjà endom-
magées.
- Ne pas mélanger les produits d’entretien ensemble. Les réactions chimiques peuvent émettre des gaz
toxiques.
- Ne pas utiliser d’éponges métalliques agressives ni de produits d’entretien abrasifs.
- Sous aucun prétexte il ne faut utiliser d’eau de javel à blanchir avec du chlore pour nettoyer ces
superficies.
- Il faut vous seulement utiliser les produits d’entretien expressément indiqués par les fabricants pour
chaque type de superficie et de finition.
RECOMMANDATIONS POUR L’ENTRETIEN ET LA CONSERVATION DES ROBINETTERIES
ET DES ACCESSOIRES
- Lire avant tout la notice du fabricant.
- L’entretien régulier réduira la formation de calcaire et de saletés.
- Les produits d’entretien ne doivent pas s’utiliser plus longtemps que le temps recommandé.
- Si on utilise des produits d’entretien avec pulvérisateur, ne pas l’appliquer directement sur la robinetterie
ou les accessoires mais sur un chiffon ou une éponge. Le liquide pulvérisé pourrait s’introduire dans les
creux et fentes de la robinetterie et accessoires, pouvant causer des dommages irréversibles.
- Si la robinetterie goutte, elle peut causer des tâches et des plaques de calcaire. Il faut s’assurer que la
robinetterie se ferme correctement à chaque usage.
- Si nécessaire, vous pouvez utiliser votre produit anti-calcaire habituel, mais lisez d’abord la notice du
fabricant et après usage, rincez toujours la robinetterie à l’eau claire.
- Pour protéger le mecanisme interne de la robinetterie et allonger la vie utile de cette-ci, Noken recom-
mande l’installation de robinets d’arrêt avec le filtre.
CLAUSE DE LA GARANTIE
Ne pas respecter les indications d’entretien peut avoir comme conséquence l’invalidation de la garantie.

11
NOTE

12
NOTE
