NOMA 011-2033-4 User manual

75 W SOLAR PANEL
Instruction Manual
model no. 011-2033-4
Toll-free: 1-866-827-4985
IMPORTANT: Please read this manual carefully
before using this solar panel and save it for reference.

2
model no. 011-2033-4 | contact us: 1-866-827-4985
Table of ContentsFeatures
1. Charges 12 V batteries Designed for any rechargeable 12 V battery such as
those found in large vehicles, boats, RVs, cottages and
exterior lighting.
2. High-eciency crystalline
solar cells
Produces up to 75 W / 4.3 A of power under ideal
conditions.
3. Rugged aluminium frame Ideal for extended use.
4. Highly durable Shatterproof tempered glass.
5. Fully weatherproof Built for a variety of outdoor applications.
6. Discharge protected Built-in diode prevents battery discharge at night.
7. Easy installation Includes pre-drilled mounting holes to assist with
installation.
Features 2
Safety 3
Specifications 4
Know Your Solar Panel 4
Installation 5
Troubleshooting 6
Choosing Your Battery 7
Warranty 7

3
model no. 011-2033-4 | contact us: 1-866-827-4985
Safety
READ AND SAVE THESE INSTRUCTIONS!
WARNING:
Solar panels produce electricity. Be aware at all times of the risk of electrical
shock. Do not make any cuts or changes to the included wiring as this may
increase the risk of electrical short-circuits or electric shocks.
!
1. Avoid electrical hazards when installing, wiring, operating, and maintaining this
solar panel. This solar panel generates DC electricity when exposed to sunlight or
other light sources.
2. For use in 12 V systems only.
3. Observe proper polarity throughout entire power cable wiring route.
4. Work Safely. Do not wear jewellery when working with electrical or mechanical
equipment. Use protective eyewear when working with batteries or drills. Use
extreme caution when on ladders or on a roof.
5. Follow all safety precautions of the battery manufacturer (battery not included).
Some batteries can release flammable hydrogen gas. Do not produce sparks when
working in locations where flammable gases or vapours exist. Shield skin and eyes
from battery acid. Wash thoroughly with water if skin or clothing come in contact
with acid or any corrosive matter which may have accumulated on the battery.
Keep the terminals and casing clean.
6. Use of a charge controller (not included) is always recommended.
7. Do not attempt to charge non-rechargeable or frozen batteries.

4
model no. 011-2033-4 | contact us: 1-866-827-4985

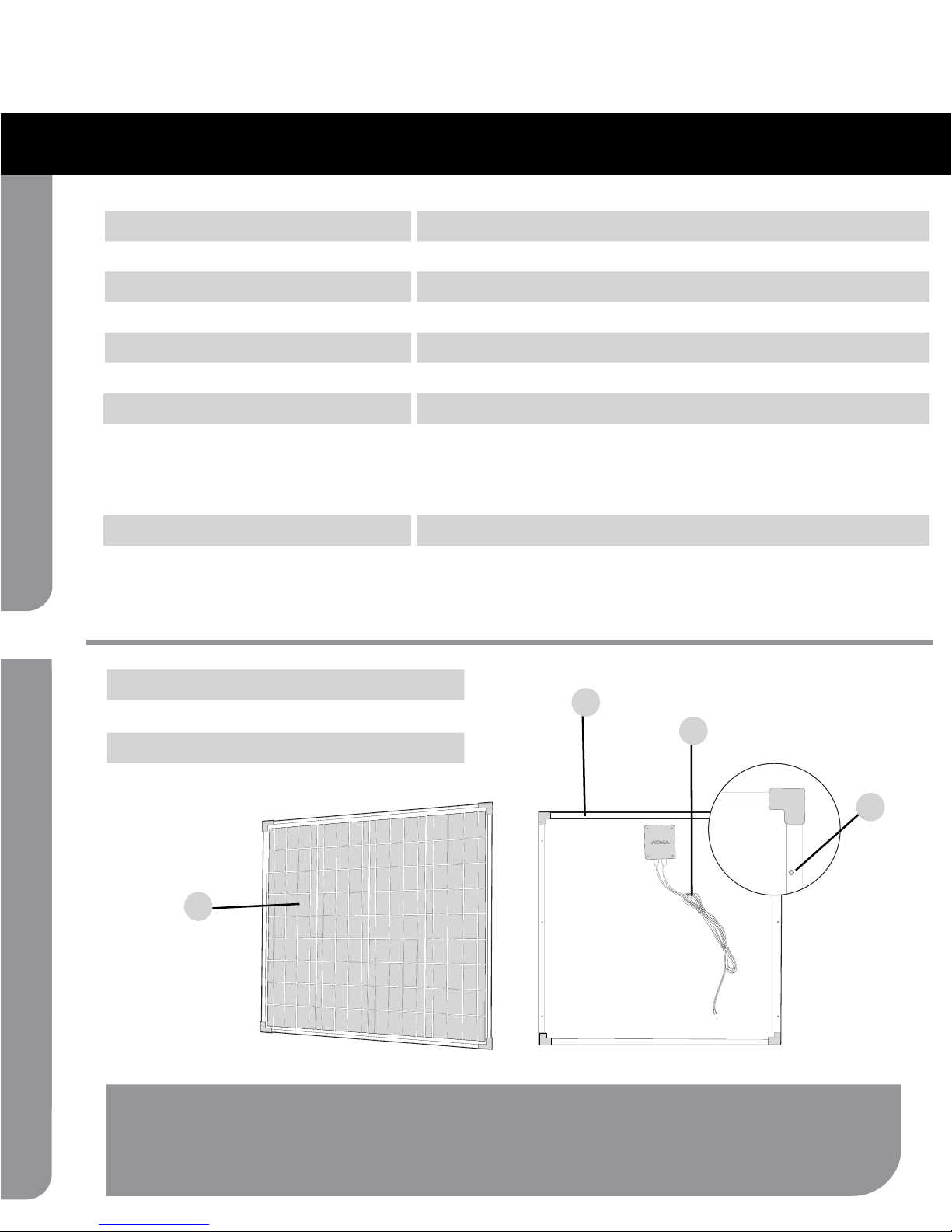

1. Crystalline solar cells
2. Aluminium frame
3. 6’ (1.8 m) wire
4. Pre-drilled mounting holes
KNOW YOUR SOLAR PANEL
Before use of this product, familiarize yourself with all
operating features and safety rules.
1
SpecificationsKnow Your Solar Panel
Model 011-2033-4
Maximum Power (Pmax) 75 W
Rated Voltage (Vmp) 17.1 V
Rated Current (Imp) 4.3 A
Open Circuit Voltage (Voc) 21.5 V
Short Circuit Current (Isc) 4.8 A
1000 V
Maximum System Voltage 1000 V
Weight 11 lb 11 oz (5.3 kg)
Dimension (L x W x H) 29 3/4 x 26 x 1” (75.5 x 66 x 2.5 cm)
3
2
4

5
model no. 011-2033-4 | contact us: 1-866-827-4985
Installation
1
2
CHARGE
CONTROLLER
12V
not included
not included
The 75 W solar panel will require a solar charge
controller (not included) in order to charge a
12 V battery.
Always follow the instructions included with
the charge controller to ensure a safe battery
charging process.
Connect the red (positive) wire from the solar
panel to the positive terminal on the solar
charge controller. Make the same connection
on the black (negative) wire.
To connect these wires it is advisable to use a
wire nut connector (not included).

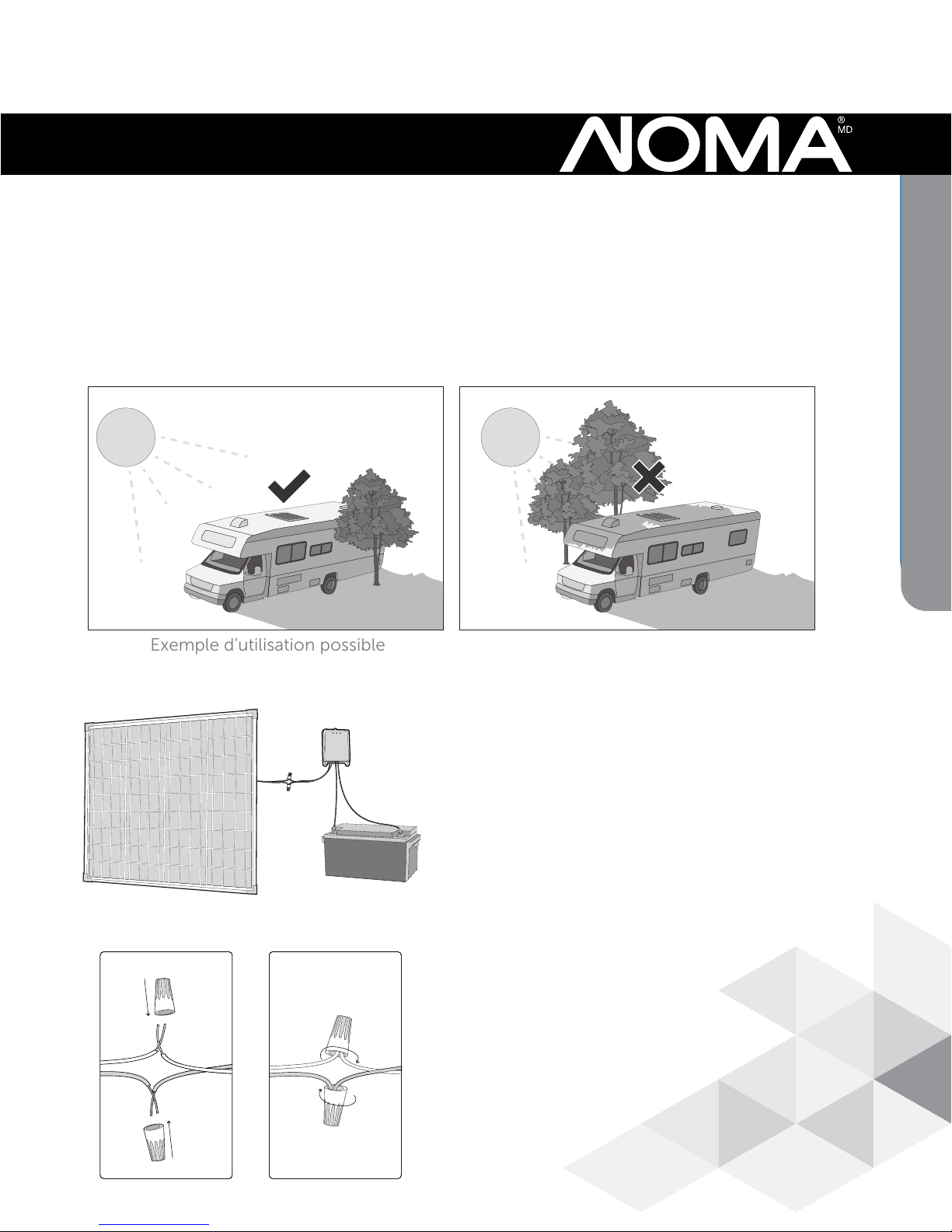

Ensure your solar panel is placed so that its exposure to sun is optimized.
Be aware of objects such as trees or property overhangs that may impede
the panel’s ability to generate a charge.
The frame of your solar panel has pre-drilled screw holes (see page 4) for easy
mounting onto any surface.
Installing Your Solar Panel
Connecting to Charge Controller
Example of potential application

6
model no. 011-2033-4 | contact us: 1-866-827-4985
Questions Answers
What can be done if the wires are too short? Contact the manufacturer for a list of
additional parts to purchase.
How do I know if the panel is producing
voltage?
Use a multimeter (not included) to
accurately read the panel’s voltage. Under
full sun the multimeter should read
18-22 V DC.
Does the solar panel drain the battery at
night?
The solar panel has integrated blocking
diodes to prevent any reverse charge at
night.
Can my panel be left outdoors without a
protective covering?
Yes, the solar panel has been
weatherproofed and can be mounted
outdoors without any additional
protection.
Can the solar panel overcharge my battery? Yes, but only if used without a charge
controller. Always use in conjunction
with an appropriately-sized solar charge
controller.
Can I run my 110 V appliances with my solar
power system?
Yes, you can run 110 V appliances with the
use of an inverter (not included) which
would attach to your battery to change the
battery’s 12 V (DC) energy into
110 V (AC).
What kind of battery can I recharge? See “Choosing Your Battery” on page 7.
Troubleshooting
CLEANING AND MAINTENANCE
Cleaning of the solar panel may be performed with a clean, damp cloth. Any other
maintenance to the unit should be performed by a qualified service professional or
contact our experienced customer service team for further instruction.

7
model no. 011-2033-4 | contact us: 1-866-827-4985
Choosing your battery involves some careful consideration. You can consult with a
local battery supplier or follow these simple guidelines.
• Choose only rechargeable 12 V batteries.
• SLA (Sealed Lead Acid), GEL, and AGM are all ideal choices. We do not advise
using lithium-ion batteries with this solar panel.
• ‘Deep Cycle’ or Marine batteries are optimum for solar-charging systems. They
allow discharge and recharge characteristics beyond a standard vehicle battery.
• Batteries are rated in amp-hours — this denes a battery’s ability to hold and release
its charge. The higher the amp-hour rating, the more power available.
Choosing Your Battery:
Choosing Your BatteryWarranty
This solar panel is covered by a twenty–five (25) year limited warranty of 80% of
power output, and must be tested under optimal conditions.
This Noma®product carries a five (5) year repair warranty against defects in
workmanship and materials. At its discretion, Noma Canada agrees to have any
defective part(s) repaired or replaced free of charge within the stated warranty
period, when returned with proof of purchase. This product is not guaranteed
against wear or breakage due to misuse and/or abuse.

8
model no. 011-2033-4 | contact us: 1-866-827-4985
Made in China
Imported by
Noma Canada
Toronto, Canada M4S 2B8

model no. 011-2033-4 | contact us: 1-866-827-4985
PANNEAU SOLAIRE DE 75 W
Guide d’utilisation
Numéro sans frais : 1 866 827-4985
IMPORTANT: Veuillez lire attentivement ce guide
d’utilisation avant d’utiliser ce panneau solaire et
conservez-le aux fins de consultation ultérieure.
N° de modèle : 011-2033-4

2
N° de modèle : 011-2033-4 | Communiquez avec nous au 1 866 827-4985
Table des matièresCaractéristiques
1. Charge des batteries de 12 V Conçu pour des batteries rechargeables de 12 V
telles que celles utilisées dans les grosses voitures, les
bateaux, les VR, les chalets et les luminaires d’extérieur.
2. Cellules solaires cristallines
à haut rendement
Elles génèrent jusqu'à 75 W/4,3 A dans des conditions
idéales.
3. Cadre en aluminium robuste Idéal pour une utilisation prolongée.
4. Très résistant Verre trempé incassable.
5. Entièrement résistant aux
intempéries
Construit pour diverses applications à l'extérieur.
6. Protection contre la
décharge
Diode intégrée empêchant la décharge de la batterie
la nuit.
7. Installation simple Comporte des trous de montage pré-percés pour
faciliter l’installation.
Caractéristiques 2
Sécurité 3
Fiche technique 4
Familiarisez-vous avec votre panneau solaire 4
Installation 5
Dépannage 6
Choisir votre batterie 7
Garantie 7

3
N° de modèle : 011-2033-4 | Communiquez avec nous au 1 866 827-4985
Sécurité
LISEZ ET CONSERVEZ CES INSTRUCTIONS!
AVERTISSEMENT :
Les panneaux solaires génèrent de l’électricité. Faites attention en tout temps au
risque de choc électrique. Ne coupez pas ou ne modifiez pas le câblage inclus, car
cela peut augmenter le risque d’un court-circuit électrique ou d’un choc électrique.
!
1. Évitez les risques électriques lors de l’installation, du câblage, de l’utilisation et de
l’entretien de ce panneau solaire. Ce panneau solaire génère de l’électricité en
courant continu lorsqu’il est exposé à la lumière du soleil ou à d’autres sources de
lumière.
2. Conçu uniquement pour un usage dans des systèmes de 12 V.
3. Respectez la bonne polarité pendant tout le câblage du cordon d’alimentation.
4. Travaillez de manière sécuritaire. Ne portez pas de bijoux lorsque vous travaillez
avec des équipements électriques ou mécaniques. Portez des lunettes de
protection lorsque vous travaillez avec des batteries ou des perceuses. Soyez
extrêmement prudent lorsque vous montez sur des échelles ou sur le toit.
5. Suivez toutes les mesures de sécurité du fabricant de la batterie (batterie non
comprise). Certaines batteries peuvent dégager de l’hydrogène inflammable. Ne
créez pas d’étincelles lorsque vous travaillez dans des endroits où il y a des gaz ou
des vapeurs inflammables. Protégez la peau et les yeux contre l’acide sulfurique.
Rincez abondamment avec de l’eau si la peau ou les vêtements entrent en contact
avec de l’acide ou de toute matière corrosive qui a pu s’accumuler sur la batterie.
Gardez les bornes et le boîtier propres.
6. On vous recommande toujours de vous servir d’un contrôleur de charge (non
compris).
7. Ne tentez pas de charger des batteries non rechargeables ou gelées.

4
N° de modèle : 011-2033-4 | Communiquez avec nous au 1 866 827-4985
1. Cellules solaires cristallines
2. Cadre en aluminium
3. Fil de 6 pi (1,8 m)
4. Trous de montage pré-percés
FAMILIARISEZ-VOUS AVEC VOTRE PANNEAU SOLAIRE
Avant d’utiliser ce produit, familiarisez-vous avec toutes les caractéristiques de
fonctionnement et les règles de sécurité.
1
Fiche techniqueFamiliarisez-vous avec votre panneau solaire
Modèle 011-2033-4
Puissance maximale (P max.) 75 W
Tension nominale (Vn) 17,1 V
Intensité nominale (In) 4,3 A
Tension, circuit ouvert (Vco) 21,5 V
Intensité, court-circuit (Icc) 4,8 A
Tension maximale du système 1000 V
Tension maximale du système 1000 V
Poids 11 lb 11 oz (5,3 kg)
Dimensions (L. x l. x H.) 29 3/4 x 26 x 1 po (75,5 x 66 x 2,5 cm)
3
2
4

5
N° de modèle : 011-2033-4 | Communiquez avec nous au 1 866 827-4985
Installation
1
2
CONTRÔLEUR
DE CHARGE
12 V
non comprise
non compris
Connectez le fil rouge (positif) du panneau
solaire à la borne positive se trouvant sur le
contrôleur de charge solaire. Eectuez la même
connexion sur le fil noir (négatif).
On vous recommande d’utiliser un connecteur
serre-fils (non compris) pour connecter ces fils.
Le cadre de votre panneau solaire est muni de trous de vis pré-percés (voir page 4)
pour une installation facile sur n’importe quelle surface.
Assurez-vous que votre panneau solaire est situé de manière à optimiser son
exposition au soleil. Faites attention aux objets tels que des arbres ou des surplombs
qui risquent de diminuer la capacité du panneau de générer une charge.
Installation de votre panneau solaire
Connexion au contrôleur de charge
Le panneau solaire de 75 W nécessitera un
contrôleur de charge solaire (non compris) pour
charger une batterie de 12 V.
Suivez toujours les instructions fournies avec le
contrôleur de charge pour assurer une recharge
sécuritaire.
Exemple d’utilisation possible

6
N° de modèle : 011-2033-4 | Communiquez avec nous au 1 866 827-4985
Questions Réponses
Que faire si les fils sont trop courts? Contactez le fabricant pour obtenir une
liste des pièces supplémentaires que vous
pouvez acheter.
Comment savoir si le panneau produit une
tension?
Servez-vous d'un multimètre (non compris)
pour une lecture précise de la tension du
panneau. Le multimètre devrait acher de
18 à 22 V (CC) en plein soleil.
Le panneau solaire vide-t-il la batterie la
nuit?
Le panneau solaire est muni de diodes
de blocage intégrées pour prévenir les
charges inverses la nuit.
Peut-on laisser le panneau à l'extérieur
sans avoir une couverture protectrice?
Oui; le panneau solaire est résistant
aux intempéries et peut être installé en
extérieur sans nécessiter une protection
supplémentaire.
Le panneau solaire peut-il surcharger ma
batterie?
Oui; mais seulement si vous l'utilisez sans
contrôleur de charge. Il faut toujours
l'utiliser avec un contrôleur de charge
solaire de taille adéquate.
Peut-on faire fonctionner des appareils de
110 V avec mon système solaire?
Oui; vous pouvez faire fonctionner des
appareils de 110 V à l'aide d'un onduleur
(non compris), que vous fixerez à votre
batterie pour convertir les 12 V (CC) de
votre batterie en 110 V (CA).
Quel type de batterie peut-on recharger? Consultez la section « Choisir votre
batterie » à la page 7.
Dépannage
NETTOYAGE ET ENTRETIEN
Vous pouvez nettoyer le panneau solaire avec un chion propre et humide. Tout
autre entretien du panneau solaire doit être eectué par un professionnel des
services qualifié, ou vous devez contacter notre équipe expérimentée d’assistance à
la clientèle pour obtenir de plus amples instructions.

7
N° de modèle : 011-2033-4 | Communiquez avec nous au 1 866 827-4985
Il faut bien réfléchir lorsque vous choisissez votre batterie. Vous pouvez consulter un
fournisseur de batteries local ou suivre ces lignes directrices simples.
• Choisissez uniquement des batteries rechargeables de 12 V.
• Les batteries au plomb-acide scellées, à électrolyte gélié et AGM sont toutes
d’excellents choix. Nous ne recommandons pas l’utilisation des batteries au lithium-
ion avec ce panneau solaire.
• Des batteries à décharge profonde ou des batteries marines sont optimales pour
les systèmes de charge solaire. Elles orent des caractéristiques de décharge et de
recharge dépassant celles des batteries de véhicules standards.
• On mesure la capacité des batteries en ampères-heures – cela dénit la capacité de
la batterie de tenir et de dégager sa charge. Plus les ampères-heures sont élevés,
plus il y a de puissance disponible.
Choisir votre batterie :
Choisir votre batterieGarantie
Ce panneau solaire est couvert par une garantie limitée de vingt-cinq (25) ans à
80% de sa puissance de sortie, et doit être testé dans des conditions optimales.
Ce produit NomaMD comprend une garantie limitée de cinq (5) ans contre les
défauts de fabrication et de matériaux. Noma Canada consent, à sa discrétion, à
réparer ou remplacer gratuitement toute pièce défectueuse lorsque celle-ci est
retournée avec la preuve d’achat, au cours de la période de garantie convenue.
Ce produit n’est pas garanti contre l’usure ou le bris causés par un usage abusif ou
inapproprié.

8
N° de modèle : 011-2033-4 | Communiquez avec nous au 1 866 827-4985
Fabriqué en Chine
Importé par
Noma Canada
Toronto, Canada M4S 2B8
